СВЕТОДИОДНЫЙ СВЕТИЛЬНИК И СПОСОБ ЕГО УСТАНОВКИ Российский патент 2024 года по МПК F21S8/04 F21V21/04

Описание патента на изобретение RU2832396C1

Область техники

Изобретение относится к светотехнике, и в частности к светодиодным светильникам и способам их установки (крепления/монтажа).

Уровень техники

В настоящее время используются стандартные встраиваемые светодиодные светильники с ручным удержанием прижимных лапок во время монтажа (например, см. Фиг. 1, на которой изображен Б0049706 ЭРА светильник даунлайт светодиодный ЭРА SDL-10-90-40K-W20 встраиваемый круглый 20Вт 4000K 1800Лм D167×55, продающийся в интернет-магазине LEDPremium (https://ledpremium.ru/catalog/svetilniki_daunlayty/svetilnik_daunlayt_svetodiodnyy_era_sdl_10_90_40k_w20_vstraivaemyy kruglyy_20vt_4000k_1800lm_d167kh5/). Стандартный светильник состоит из корпуса, светодиодного модуля, светового рассеивателя, круглой внешней рамки, соединенной с корпусом и по форме соответствующей форме ответной части корпуса, и два монтажных прижима, состоящих из прижимных лапок с пружинами кручения, обеспечивающими фиксацию светильника в монтажном отверстии установочной поверхности. Лапки расположены по бокам светильника над внешней рамкой и зафиксированы на осях параллельных плоскости внешней рамки. Оси лапок крепятся на корпусе светильника. Пружины кручения надеваются на оси лапок. Благодаря пружинам кручения в исходном (нерабочем) состоянии прижимные лапки прижаты к краям тыльной стороне внешней рамки, выступающей за периметр корпуса светильника. При установке светильника в монтажное отверстие, форма которого соответствует форме внешней рамки, а размер монтажного отверстия выполняется таким образом, что светильник проходит в него целиком до упора во внешнюю рамку, которая снаружи монтажной поверхности выступает за края монтажного отверстия и прикрывает их, пальцами рук отводят прижимные лапки в сторону корпуса практически перпендикулярно внешней рамке, и, удерживая их во взведённом состоянии, одновременно с этим, вставляют светильник в монтажное отверстие. После того, как прижимные лапки вошли в монтажное отверстие, их отпускают, светильник фиксируется в монтажном отверстии за счет того, что пружины кручения создают прижимное усилие, которым лапки прижимаются к тыльной стороне монтажной панели, в то же время притягивая внешнюю рамку к лицевой стороне монтажной панели. Такой способ установки является достаточно неудобным (полностью ручной, при этом обе руки заняты), сложным, медленным и трудоёмким.

Сущность изобретения

Предлагается конструкция встраиваемого светодиодного светильника произвольной формы (круглого, квадратного, прямоугольного, в виде ромба или овала, с двумя или более монтажными прижимами) с возможностью автоматической фиксации такого светильника в потолочном отверстии с использованием усовершенствованных монтажных прижимов - автоматической прижимной системы. Автоматизация обеспечивается тем, что монтажные прижимы дополнительно снабжены фиксатором и спусковой скобой. Фиксатор позволяет механически зафиксировать лапки во взведенном состоянии перед установкой светильника в монтажное отверстие, а при установке светильника спусковые скобы, тесно соприкасаясь с краями монтажного отверстия, автоматически освобождают лапки от фиксации, обеспечивая автоматический прижим светильника лапками к тыльной стороне монтажной поверхности. Решение позволяет упростить монтаж такого рода светильников в отверстиях, расположенных на различных установочных поверхностях (потолках, стенах и т.п.), при этом монтажные отверстия выполняются аналогично таковым, описанным в аналоге.

Предлагаемый светильник содержит корпус, в котором располагается светодиодный модуль, световой рассеиватель, внешнюю рамку, соединённую с корпусом светильника и по форме соответствующую форме ответной части корпуса, по меньшей мере два монтажных прижима, каждый из которых надет на ось параллельную плоскости внешней рамки (точнее сказать плоскости соединения внешней рамки с корпусом, а поскольку внешняя рамка необязательно должна быть плоской, то будем называть эту плоскость плоскостью внешней рамки). Каждый монтажный прижим содержит фиксатор, прижимную лапку с пружиной кручения и спусковую скобу с возможностью поворота на оси прижима. Монтажные прижимы равномерно размещаются по периметру корпуса светильника над внешней рамкой. В исходном (нерабочем) состоянии прижимные лапки прижаты к краям внешней рамки с ее тыльной стороны. Отличительной особенностью прижимной лапки является то, что она дополнительно снабжена вырезом (15) для вхождения фиксатора. Прижимная лапка (2) и спусковая скоба (3) в частях, надетых проушинами на ось, снабжены вырезами с возможностью их совмещения со свободным концом пружинного фиксатора, у скобы за вырезом располагается выступ с возможностью упора в него выступа лапки, расположенного так, чтобы при вращении лапки он мог надавливать на выступ скобы. Фиксатор представляет собой кусок (отрезок) пружинной проволоки, изогнутой в виде буквы «V», один конец которой зафиксирован в одном пазу на корпусе светильника, а средняя часть фиксатора (основание буквы «V») зафиксирована в противоположном пазу на корпусе светильника. При этом средняя часть фиксатора и один из концов фиксатора упираются в края пазов, ближние к внешней рамке, а свободный конец фиксатора (дальний от внешней рамки) счёт изгиба пружинной проволоки с усилием прижимается к кромке проушины прижимной лапки. При отведении лапки по направлению к корпусу светильника (практически до положения перпендикулярного плоскости внешней рамки), вырезы лапки и скобы совмещаются и в них, скользя по поверхности кромки проушины прижимной лапки, попадает свободный конец фиксатора (дальний от внешней рамки), который, входя в эти вырезы, фиксирует прижимную лапку в таком положении. При этом, спусковая скоба приходит в положение, параллельное плоскости внешней рамки. Т.е. вначале также, как и при монтаже светильников известных из уровня техники, прижимные лапки отгибают по направлению к корпусу светильника до положения перпендикулярного плоскости внешней рамки. При этом, принимая во внимание наличие фиксаторов, их отводят до тех пор, пока спусковые скобы небольшим скачком при вхождении фиксатора в вырезы не придут в положение параллельное плоскости внешней рамки. Т.о. перед монтажом прижимные лапки оказываются зафиксированными в положении перпендикулярном плоскости внешней рамки, а конструкция светильника приведена в состояние готовности для монтажа. Монтаж светильника представляет собой установку его в монтажное отверстие. За счет того, что прижимные лапки взведены, корпус светильника с легкостью проходит в монтажное отверстие. Монтаж завершается в результате автоматического освобождении лапок от фиксации при упоре спусковых скоб в края монтажного отверстия, когда в результате соприкосновения с краями монтажного отверстия скобы поворачиваются вокруг оси, освобождая (выводя) концы фиксаторов из вырезов прижимных лапок. При этом освобождённые от фиксации лапки под воздействием пружин кручения поворачиваются на осях до тех пор, пока не прижмутся к тыльной стороне монтажной панели, притягивая внешнюю рамку к лицевой стороне монтажной поверхности (панели) и надёжно фиксируя светильник в рабочем положении (положение фиксации светильника).

Т.о. усовершенствованные монтажные прижимы в конструкции светильника позволяют снизить нагрузку на руки (во время монтажа прижимные лапки не нужно удерживать пальцами рук, операция становится достаточно простой и не требует больших усилий для монтажа светильника), находящиеся часто в напряженном состоянии, и тем самым сделать монтаж светильника более удобным, что важно в тех случаях, когда монтажных прижимов не два, как в аналоге, а более, например, когда корпус светильника отличается от аналога по размеру и/или форме. При прохождении через отверстие спусковые скобы освобождают взведенные прижимные лапки от фиксаторов, и они автоматически приводят светильник в зафиксированное положение, обеспечивая достижение технического результата для светильников не только с круглой формой внешней рамки, но и с овальной, многоугольной (треугольной, квадратной, прямоугольной, ромбовидной и т.п.) или иной формой корпуса и/или внешней рамки в плане, что повышает качество и удобство его установки, а также, сокращает время и трудоемкость процесса монтажа.

Краткое описание чертежей

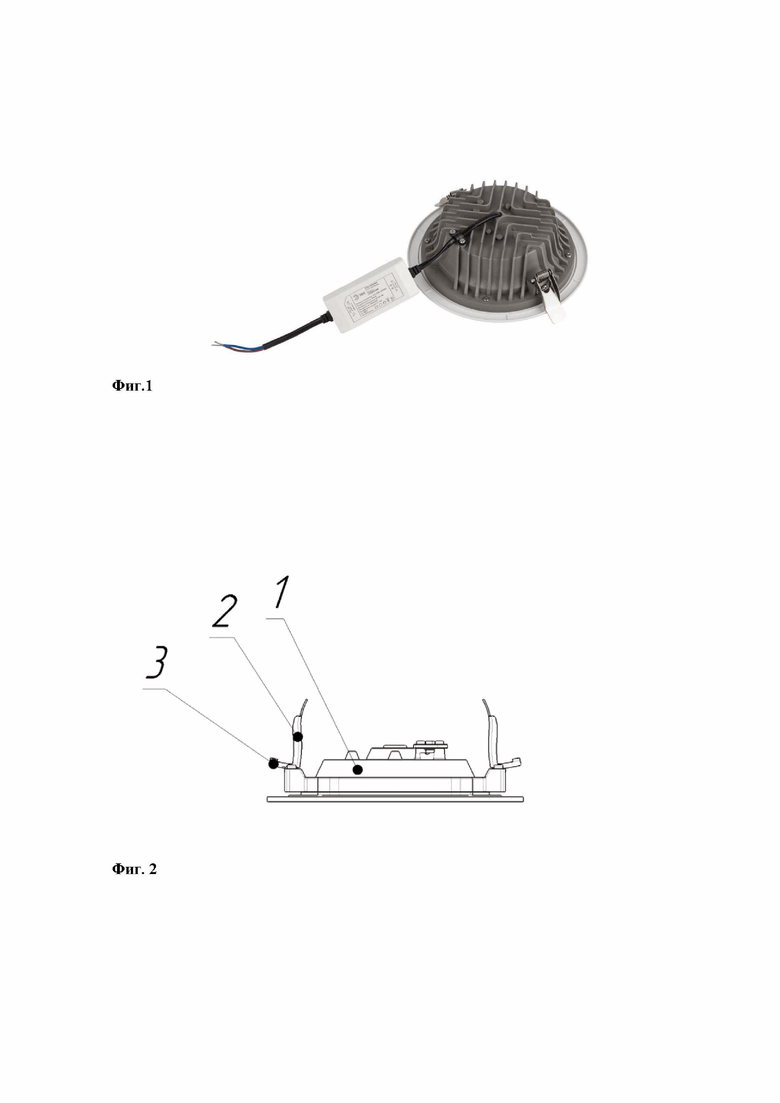

На Фиг.1 представлен общий вид светильника, известного из уровня техники, с прижимными лапками.

На Фиг.2 представлено изображение светильника (1), при этом монтажный прижим находится во взведенном положении перед установкой в монтажное отверстие с отведенными к корпусу лапками (2) и спусковыми скобами (3).

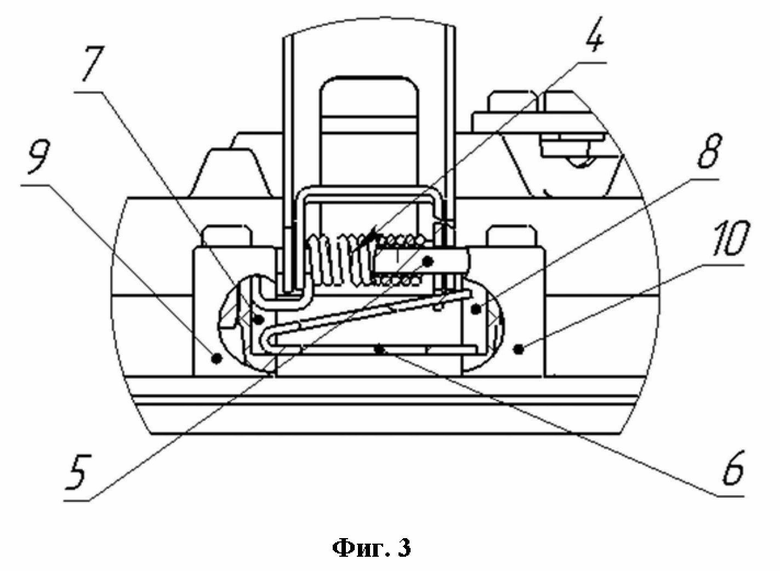

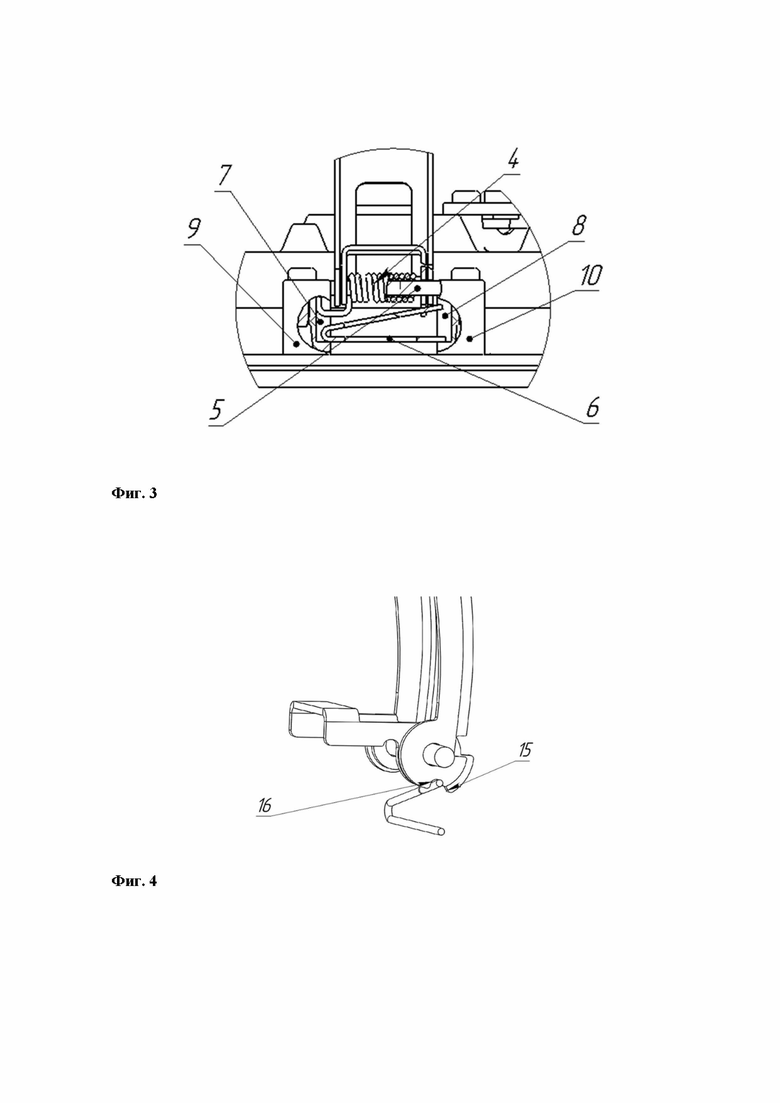

На Фиг.3 изображен светильник со стороны монтажного прижима, где видны прижимная лапка (2) и спусковая скоба (3), надетые на ось монтажного прижима (4), при этом фиксатор (6), удерживает лапку во взведённом положении, находясь в вырезах прижимной лапки (2) и спусковой скобы (3), показано положение фиксатора (6) в пазах (7) и (8) выступов корпуса (9) и (10), соответственно.

На Фиг.4-6 показана последовательность работы монтажного прижима после контакта спусковой скобы с краями монтажного отверстия.

На Фиг.4 прижимная лапки (2) находится все еще во взведённом состоянии, которое удерживается концом фиксатора (6), находящимся в вырезах (15) и (16), соответственно, прижимной лапки (2) и скобы (3).

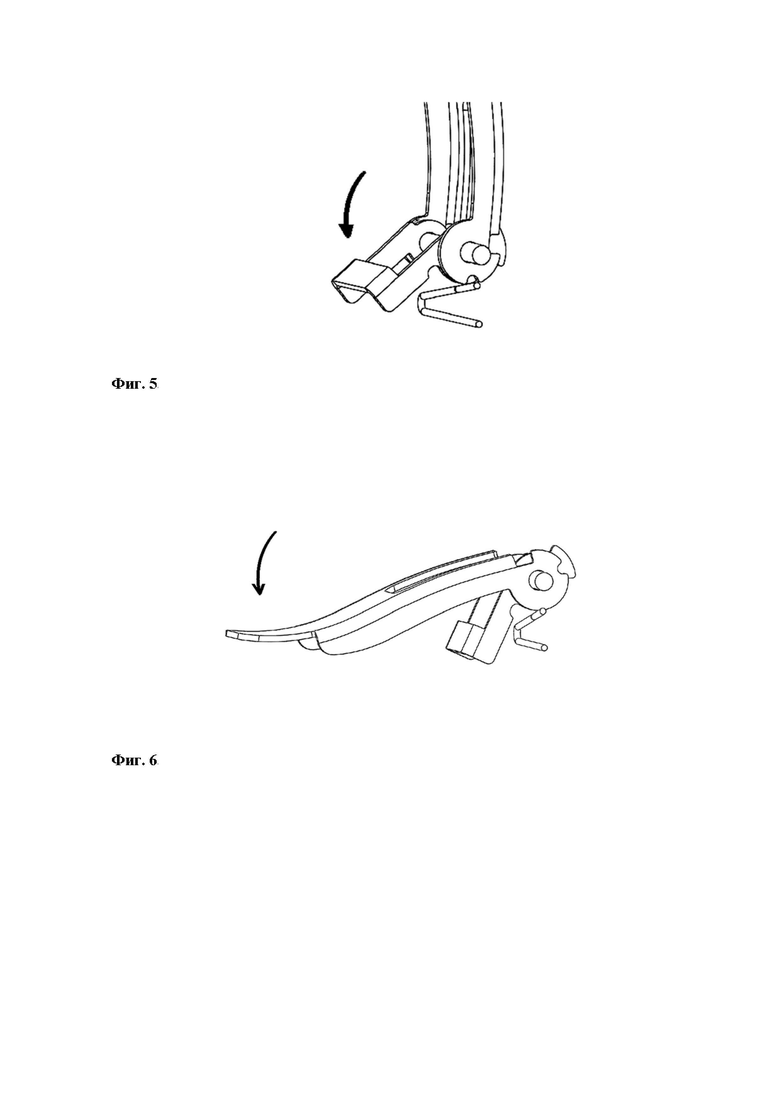

На Фиг.5 изображено, как спусковая скоба (3), поворачиваясь на оси (4) освобождает прижимную лапку (2), выводя конец фиксатора (6) из вырезов лапки (2) и скобы (3) и позволяя лапке (2) перейти в рабочее положение прижима (к тыльной поверхности монтажной панели).

На Фиг.6 изображено, что лапка (2) в результате отведения ее (например, пальцами) от внешней рамки из исходного состояния в сторону по направлению к корпусу светильника, поворачиваясь вокруг оси (5), может прийти во взведенное состояние.

На Фиг.7-8 показана последовательность взвода монтажного прижима.

На Фиг.7 показано промежуточное состояние взвода монтажного прижима (стрелкой обозначено движение спусковой скобы), когда нижняя кромка (11) прижимной лапки (2) упирается в выступ (12) на спусковой скобе (3) и поворачивает её на оси (4) до совмещения выреза (15) в лапке (2) и выреза (16) спусковой скобы (3) с концом фиксатора (6) дальним от внешней рамки. В результате совмещения прорезей (15) и (16) с дальним от внешней рамки концом фиксатора (6) монтажный прижим считается взведенным, как изображено на Фиг.2-4.

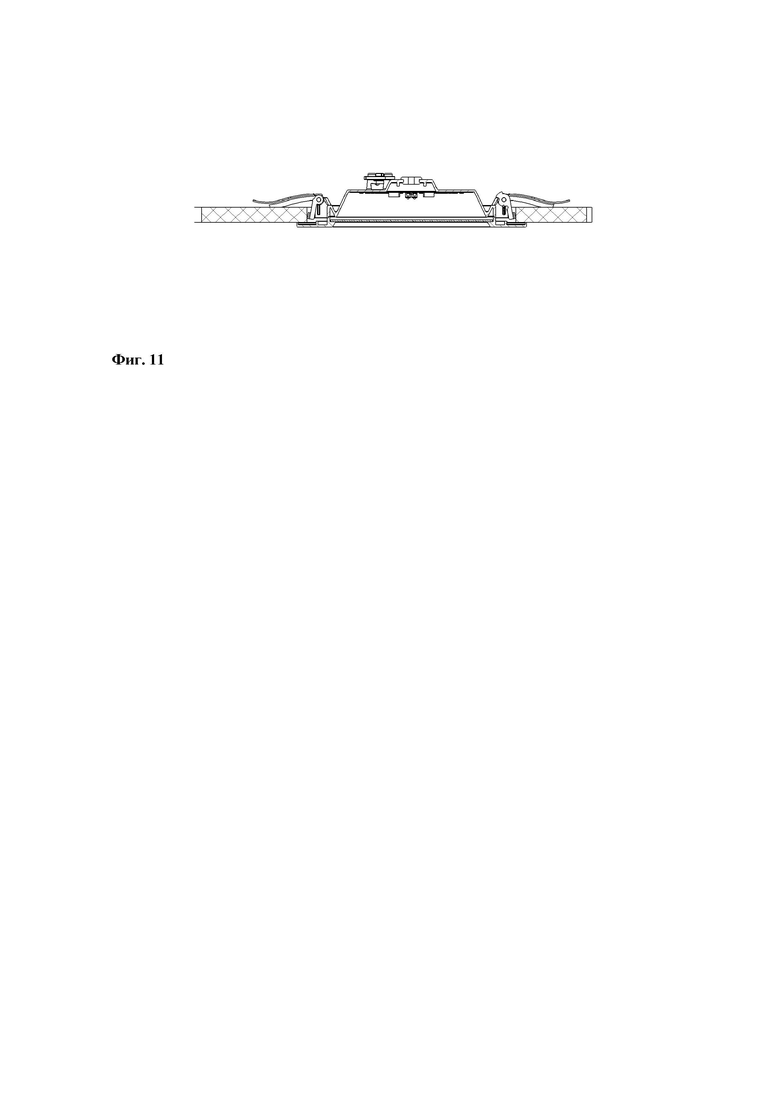

На Фиг.9-11 изображён процесс фиксации светильника в монтажном отверстии.

На Фиг.8 изображено начало установки, при этом спусковые скобы (3) еще не касаются краев монтажного отверстия, стрелкой показано направление установки (движения) светильника.

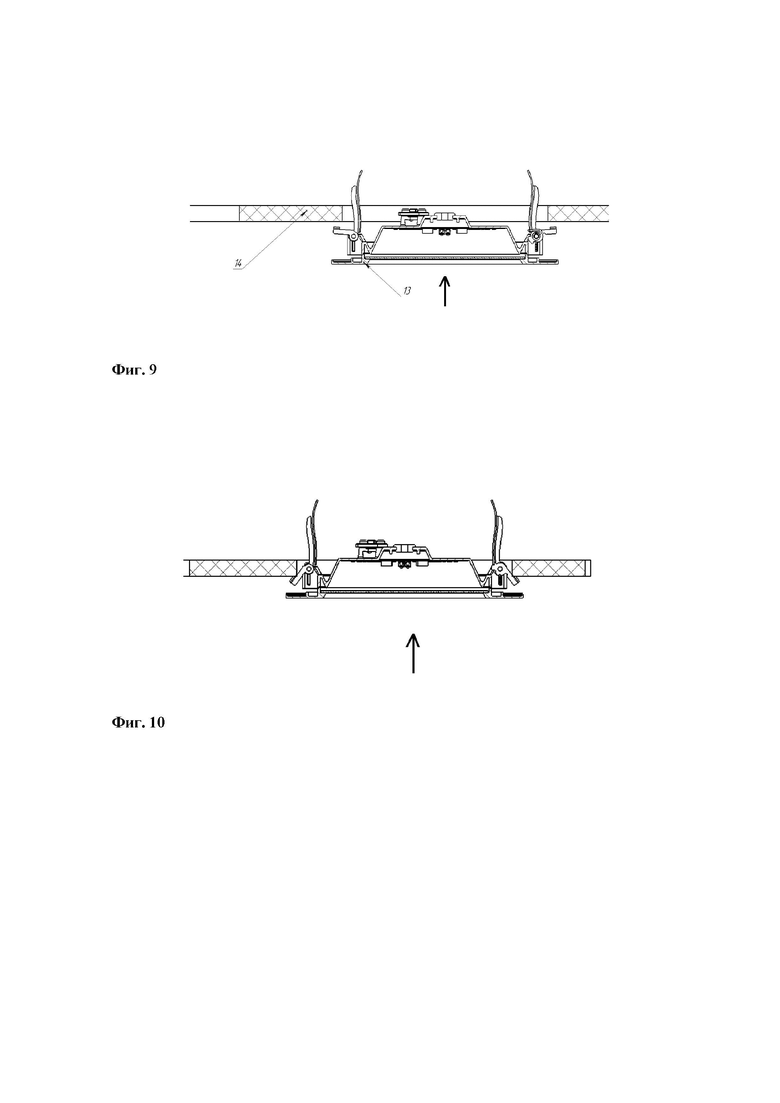

На Фиг.9 изображен момент, когда спусковые скобы (3) начинают упираться в края монтажного отверстия, но монтажные прижимы находятся еще во взведенном состоянии.

На Фиг. 10 показан светильник, установленный в монтажном отверстии, где внешняя рамка (13) притянута к лицевой стороне монтажной поверхности.

Осуществление изобретения

Осуществление изобретения может быть рассмотрено на примере светильника в сборе (1), состоящего из корпуса (1) со светодиодным модулем, световым рассеивателем и внешней рамкой (13) (Фиг. 2) (круглой формы в общем случае). На противоположных сторонах корпуса (1) светильника размещены монтажные прижимы для автоматической фиксации светильника в монтажном отверстии. Они состоят из прижимных лапок (2) с пружинами кручения (4) и спусковых скоб (3), надетых на общую ось (5), и фиксаторов (6), установленных в вертикальных пазах (7) и (8) выступов (9) и (10) на корпусе светильника, при этом ширина пазов соответствует диаметру пружинной проволоки фиксатора. Каждый фиксатор изготовлен из куска (отрезка) пружинной проволоки, изогнутой в виде буквы «V» один конец которой зафиксирован в пазу (8) выступа (10) на корпусе светильника, а средняя часть фиксатора (уголок буквы «V») зафиксирована в пазу (7) выступа (9) на корпусе светильника. При этом конец фиксатора дальний от внешней рамки за счёт изгиба пружинной проволоки с усилием прижимается к кромке проушины прижимной лапки (Фиг. 3).

Перед началом установки светильника прижимные лапки (2) отводятся приложением внешнего усилия по направлению к корпусу светильника (практически до положения перпендикулярного плоскости внешней рамки) таким образом, что выступ (11) лапки (2), надавливая на выступ (12) скобы (3), приводит скобу (3) в положение, параллельное плоскости внешней рамки, а в совместившиеся вырезы лапки (2) и скобы (3) попадает свободный конец фиксатора (6) (дальний от внешней рамки), который, входя в эти вырезы, фиксирует прижимную лапку (2) в этом положении (Фиг.2-3, 7-8). С лапками, зафиксированными в положении перпендикулярном плоскости внешней рамки конструкция светильника приведена в состояние готовности для монтажа. При осуществлении монтажа светильника его вводят в монтажное отверстие с взведенными монтажными прижимами, в которое он легко проходит до момента, пока спусковые скобы не упрутся в края монтажного отверстия (Фиг. 9-10), что при дальнейшем продвижении в том же направлении приводит к автоматическому освобождению лапок от фиксации в результате поворота скоб вокруг оси и освобождения (выбивания) концов фиксаторов из вырезов прижимных лапок (Фиг.5-6), которые, в свою очередь, под воздействием пружин кручения поворачиваются на осях до тех пор, пока не прижмутся к тыльной стороне монтажной панели, притягивая внешнюю рамку (13) к лицевой стороне монтажной поверхности (14), и надёжно зафиксируют светильник в рабочем положении (положение фиксации светильника) (Фиг.10). При извлечении светильника из монтажного отверстия, прижимные лапки автоматически взводятся за счёт того, что они, упираясь в края отверстия, приводят фиксатор и скобы во взведенное положение, и после извлечения светильник практически готов к повторной установке. Заявленное изобретение не ограничивается круглой формой корпуса и/или внешней рамки, которая может быть любой формы (овальной, многоугольной). Кроме того, количество монтажных прижимов может быть более двух, что необходимо для надежной фиксации светильников больших размеров, при этом их целесообразно размещать либо на противоположных сторонах, либо равномерно по периметру корпуса.

Похожие патенты RU2832396C1

название год авторы номер документа
Встраиваемый светильник 2023
  • Михайлов Александр Владимирович
RU2810632C1
АРБАЛЕТ 1999
  • Артемьев В.А.
RU2150650C1
Подвеска 1988
  • Горбунов Александр Анатольевич
  • Ларин Сергей Федорович
SU1670198A1
МНОГОЗАРЯДНЫЙ ГАЗОБАЛЛОННЫЙ ПИСТОЛЕТ 2000
  • Петросян А.Л.
  • Шипачев А.Б.
RU2172459C1
ОРУЖИЕ ДЛЯ САМООБОРОНЫ 1992
  • Симонов В.В.
  • Симонова Е.М.
  • Мартынов С.Б.
  • Воронин Ю.П.
RU2029217C1
САМОЗАРЯДНОЕ СТРЕЛКОВОЕ ОРУЖИЕ 2002
  • Тарасенко А.В.
RU2212614C1
Усовершенствованная универсальная подвесная рамочная потолочная и стеновая система из панелей с гибким декоративным материалом и способ его крепления 2018
  • Гущин Александр Васильевич
RU2694635C1
КОСИЛЬНАЯ ГОЛОВКА ДЛЯ ТРИММЕРА 2014
  • Ваймер Ина
  • Келлер Катарина
  • Ноймайер Томас
  • Штарк Томас
  • Хеберлайн Йюрген
RU2648053C2
СВЕТИЛЬНИК СВЕТОДИОДНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ 2015
  • Тясто Михаил Станиславович
RU2622045C1
"Установочная коробка" 2021
  • Решетников Михаил Иванович
RU2766941C1

Иллюстрации к изобретению RU 2 832 396 C1

Реферат патента 2024 года СВЕТОДИОДНЫЙ СВЕТИЛЬНИК И СПОСОБ ЕГО УСТАНОВКИ

Изобретение относится к светодиодным светильникам и способам их установки. Заявленный светильник содержит корпус, светодиодный модуль, световой рассеиватель, внешнюю рамку, соединенную с корпусом, монтажные прижимы, каждый из которых содержит прижимную лапку и пружину кручения и дополнительно снабжен спусковой скобой, надетой на ось прижима с возможностью вращения на ней, и пружинным фиксатором, при этом прижимная лапка и спусковая снабжены вырезами с возможностью их совмещения со свободным концом пружинного фиксатора, который представляет собой кусок пружинной проволоки, изогнутой в виде буквы «V», один конец которой и средняя часть зафиксированы в пазах на корпусе светильника, а свободный конец с усилием прижимается к кромке проушины прижимной лапки. При монтаже лапки взводят в положение, перпендикулярное плоскости внешней рамки, при этом свободный конец фиксатора, попадая в совмещающиеся вырезы прижимной лапки и спусковой скобы, фиксирует лапки, которые во время монтажа при приложении усилия к спусковой скобе при ее прохождении через монтажное отверстие освобождаются и прижимают светильник с тыльной стороны монтажного отверстия, притягивая внешнюю рамку к лицевой стороне монтажной поверхности. Технический результат - упрощение монтажа светильников в отверстиях, расположенных на различных установочных поверхностях. 2 н. и 5 з.п. ф-лы, 11 ил.

Формула изобретения RU 2 832 396 C1

1. Светильник содержащий корпус, светодиодный модуль, световой рассеиватель, внешнюю рамку, соединенную с корпусом, снабженный, по меньшей мере, двумя монтажными прижимами, каждый из которых состоит из прижимной лапки, пружины кручения, спусковой скобы, надетых на параллельную плоскости внешней рамки ось с возможностью вращения на ней, и пружинного фиксатора, при этом прижимная лапка и спусковая скоба в частях, надетых проушинами на ось, снабжены вырезами с возможностью их совмещения со свободным концом пружинного фиксатора, у скобы за вырезом располагается выступ с возможностью упора в него выступа лапки, расположенного так, чтобы при вращении лапки он мог надавливать на выступ скобы, при этом фиксатор представляет собой кусок пружинной проволоки, изогнутой в виде буквы «V», один конец которой зафиксирован в одном пазу на корпусе светильника, средняя часть фиксатора, совпадающая с нижней частью буквы «V», зафиксирована в противоположном пазу на корпусе светильника, а свободный конец фиксатора дальний от внешней рамки с усилием прижимается к кромке проушины прижимной лапки, в свою очередь монтажные прижимы могут иметь два крайних положения, первое из которых представляется собой положение готовности к монтажу, когда лапки взведены в положение, перпендикулярное плоскости внешней рамки через их отгибание по направлению к корпусу, приводящее к введению свободного конца фиксатора дальнего от внешней рамки в совмещающиеся вырезы прижимной лапки и спусковой скобы, второе положение - когда лапки находятся в свободном состоянии под действием пружин кручения и свободный конец фиксатора упирается в кромку проушины прижимной лапки, а переход из одного положения в другое осуществляется при приложении усилия к спусковой скобе, приводящего к повороту скобы и изменению положения фиксатора.

2. Светильник по п.1, отличающийся тем, что оси фиксаторов установлены в посадочных пазах корпуса светильника, полученных при его литье.

3. Светильник по п.1, отличающийся тем, что форма корпуса, светового рассеивателя и внешней рамки в месте соединения выполнены в плане круглой, или многоугольной, или овальной формы.

4. Светильник по п.1, отличающийся тем, что прижимные лапки изготовлены из листового металла или литьём.

5. Светильник по п.1, отличающийся тем, что спусковые скобы изготовлены из листового металла или литьём.

6. Светильник по п.1, отличающийся тем, что монтажные прижимы и спусковые механизмы расположены напротив друг друга или равномерно распределены по периметру корпуса.

7. Способ установки светильника по п.1, заключающийся в том, что сначала прижимные лапки светильника приводят в зафиксированное положение путем введения концов фиксаторов в совместившиеся вырезы спусковых скоб и прижимных лапок в результате отгибания лапок по направлению к корпусу до принятия ими положения, перпендикулярного плоскости внешней рамки, и принятия положения спусковыми скобами положения, параллельного плоскости внешней рамки, после чего корпус светильника с монтажными прижимами в зафиксированном состоянии вводят в монтажное отверстие до достижения контакта между спусковыми скобами и краями монтажного отверстия, приводящего в результате действия приложенного усилия к освобождению фиксаторов и лапок из взведенного положения и последующему прижиму лапок к тыльной поверхности монтажной панели.

Документы, цитированные в отчете о поиске Патент 2024 года RU2832396C1

Отстойнофильтрующая центрифуга с пульсирующей выгрузкой 1953
  • Веселов Л.В.
  • Шарецкий Ю.И.
SU101776A1
RU 18753 U1, 10.07.2001
CN 212056929 U, 01.12.2020
CN 207146151 U, 27.03.2018
WO 2010135928 A1, 02.12.2010
CN 204127808 U, 28.01.2015.

RU 2 832 396 C1

Авторы

Романов Дмитрий Викторович

Мордавченков Сергей Анатольевич

Долгов Максим Вячеславович

Даты

2024-12-23Публикация

2024-05-21Подача
