Изобретение относится к области строительства, а именно к стыковому соединению строительных пластин, а также к строительным элементам, предназначенным для возведения каркасов зданий и сооружений, в том числе пригодных для жилья [E04B 1/02, E04B 1/10, E04B 9/06].
Из уровня техники известна СБОРНАЯ НЕСУЩАЯ КОНСТРУКЦИЯ [RU2412310, опубл.: 20.02.2011], включающая: промежуточную сборную конструкцию, включающую одиночный удлиненный опорный элемент, имеющий расчетную длину, и часть зацепления удлиненного элемента, выполненную с возможностью соединения с одним концом удлиненного опорного элемента для увеличения расчетной длины указанного элемента; и основание, приспособленное для соединения с промежуточной сборной конструкцией, при этом основание включает соединительные средства для разъемного соединения с частью зацепления удлиненного элемента или с удлиненным опорным элементом.
Также известна СБОРНАЯ НЕСУЩАЯ КОНСТРУКЦИЯ ПЕРЕКРЫТИЯ [RU2766109, опубл.: 08.02.2022], включающая в себя, по меньшей мере, один лежень, выполненный из деревянного бруска, предварительно установленный на фундамент возводимого здания, закрепленную к нему, по меньшей мере, одну балку периметра двутаврового сечения, к которой закреплено некоторое количество балок перекрытия двутаврового сечения, а вместе их соединения установлена связывающая конструкция, состоящая из стеновой балки двутаврового сечения, двух боковых связывающих накладок, выполненных из деревянных брусков одинакового размера, закрепленных по обеим сторонам боковой части полки стеновой балки двутаврового сечения с одной стороны, причем, как снизу, так и сверху стеновой балки, а также дополнительного деревянного бруска, закрепленного на задней части полки двутавровой стеновой балки с другой стороны, где соединение дополнительного деревянного бруска и полки стеновой балки двутаврового сечения обеспечивается соединением шип-паз, в котором шпон, проложенный в пазах, обеспечивает склейку элементов, при том, что длина шпона равна длине полки стеновой балки двутаврового сечения, а длина бруса достаточна для того, чтобы образовался захлест его верхней части на перекрытие этажа следующим выше, а нижняя часть бруса могла быть закреплена как с балкой периметра двутаврового сечения, так и с лежнем, при том, что стенки всех балок двутаврового сечения, являющихся частью данной конструкции, выполнены из ЦСП, а их полки из деревянных брусьев.
Наиболее близким по технической сущности является СПОСОБ ВОЗВЕДЕНИЯ КАРКАСНЫХ СООРУЖЕНИЙ [RU2794487, опубл.: 19.04.2023], характеризующийся тем, что для его осуществления изготавливают арки, перемычки, обшивку, элементы шиповых соединений, при этом на торцевых поверхностях арок, перемычках, соединителях и обшивке выполняют пазы и выступы шиповых соединений, после этого производят сборку основания, на котором рядно устанавливают арки, между которыми устанавливают перемычки, которые фиксируют соединителями, при этом указанные перемычки фиксируют между собой и арками с использованием шиповых соединений, для чего совмещают ответные пазы с выступами, выполненными на перемычках и арках в плоскостях указанных шиповых соединений, далее устанавливают элементы обшивки, для чего совмещают сквозные отверстия, выполненные на обшивке, с шипами, выполненными на арках и соединителях.
Основной технической проблемой аналогов и прототипа являются:
- отсутствие капсульного сооружения на основе замкнутого связанного корпуса из листовых материалов;
- отсутствие замковой пластины в соединении шип-паз.
Задачей изобретения является создание быстровозводимого капсульного строения, которое выполняется из листовых материалов.
Техническим результатом изобретения является возможность создания быстровозводимого капсульного строения на основе замкнутого самонесущего каркаса из листовых материалов, соединенных между собой пазошиповым соединением, обеспечивающим устойчивую и надежную конструкцию.
Указанный технический результат достигается за счет того, что капсульное сооружение с несущим корпусом из листовых материалов, характеризующееся тем, что содержит внутренний каркас, внутреннюю и внешнюю несущие обшивки, причём внутренний каркас образован из ряда параллельно расположенных вдоль рамок, каждая из которых образована соединенными между собой пазошиповым соединением лагами пола, вертикальными стеновыми стойками и стропильными балками, выполненными из продольных планок, пазошиповое соединение которых выполнено с помощью замковых пластин, рамки соединены между собой в один ряд поперечными планками, при этом с одного торца поперечной планки выполнен шип, а с противоположного торца выполнен паз с возможностью монтажа шипа одной поперечной планки в паз другой поперечной планки, поперечные планки смонтированы к лагам пола, вертикальным стеновым стойкам и стропильным балкам пазошиповым соединением соединительными пластинами, при этом шипы в пазах пазошиповых соединений зафиксированы замковыми пластинами, лаги пола, вертикальные стеновые стойки и стропильные балки выполнены из листового материала в виде пластин, ориентированных своей поверхностью в плоскости, поперечной сооружению, каждая из обшивок выполнена из элементов листового материала, соединенных между собой в плоскости и к внутреннему каркасу пазошиповым соединением.
В частности, монтаж шипа одной поперечной планки в паз другой поперечной планки осуществляют через отверстия в продольной планке, или угловой опорной планке лаг пола, или угловой планки стропильной балки.
В частности, для монтажа обшивки к внутреннему каркасу в планках вертикальных стеновых стоек выполнены вертикальные продолговатые отверстия, расположенные вблизи края обращенного наружу и/или внутрь каркаса, в которые смонтированы крепежные пластины к которым дополнительно фиксируются элементы обшивки с помощью метизов.
Стропильная балка выполнена прямоугольной в поперечном сечении, боковые стороны которой образованы пластинами, соединенными между собой по длине пазошиповым соединением, для чего каждая из пластин содержит выступающие вдоль их длинных сторон шипы, выполненные с равным шагом, а между шипами в пластинах выполнены пазы в виде продолговатых отверстий, размерами, соответствующими шипам, при этом шипы и пазы двух сопрягаемых пластин выполнены симметричными с возможностью обеспечения пазошипового соединения, в шипах пластин выполнены пазы в виде продолговатых отверстий с возможностью монтажа в эти отверстия после монтажа шипов в пазы сопрягаемых пластин с наружной стороны замковых пластин, предотвращающих выпадение шипов из пазов.
В частности, пазошиповое соединение стропильных балок с соединяющими их вертикальными стеновыми стойками образовано угловыми планками стропильных балок, смонтированными в каждый из секторов внутреннего каркаса образованных продольной планкой вертикальной стеновой стойки, имеющей продолговатые отверстия, при этом для фиксации в угловых планках стропильных балок выполнены пазы в виде отверстий, в которые после монтажа смонтированы замковые пластины, угловые планки стропильных балок вдоль края содержат шипы для монтажа на них пазов элементов обшивки, соответствующих по размеру шипам, угловые планки стропильных балок соединены с пластинами стропильных балок по длине пазошиповым соединением, для чего каждая из угловых планок содержит выступающие вдоль их длинных сторон шипы, выполненные с равным шагом, а между шипами в пластинах выполнены пазы в виде продолговатых отверстий, размерами, соответствующими шипам, при этом шипы и пазы двух сопрягаемых пластин выполнены симметричными с возможностью обеспечения пазошипового соединения.
Продольная планка, характеризующаяся тем, что содержит выступающие вдоль одной длинной стороны шипы, выполненные с равным шагом, а вдоль противоположной длинной стороны симметрично шипам выполнены пазы, при этом расстояние от крайнего шипа с каждого из концов планки до края планки равно половине шага расположения шипов между собой по длине планки.
В частности, поперечная планка содержит выступающий вдоль одной длинной стороны шип с возможностью монтажа на него внешней несущей обшивки.
В частности, в поперечной планке выполнены отверстия для шипов соединительных пластин.
В частности, пазошиповое соединение продольных планок лаг пола с соединяющими их поперечными планками образовано угловыми опорными планками, смонтированными в каждый из секторов образованных между продольной и поперечной планками и при ортогональном расположении путем размещения выступающих с их концов шипов в пазы в продольной и поперечной планках, при этом для фиксации угловых опорных планок между собой и в пазах продольной и поперечной планок в шипах угловых опорных планок выполнены пазы в виде отверстий в которые после монтажа шипов угловых опорных планок в пазы продольной и поперечной планок и совмещения пазов соседних угловых опорных планок смонтированы замковые пластины, предотвращающие выпадение шипов угловых опорных планок из пазов продольной и поперечной планок.
В частности, пазошиповое соединение продольных планок вертикальных стеновых стоек с соединяющими их поперечными планками образовано путем монтажа продольной планки через пазы, выполненные симметрично в вертикальных стеновых стойках, при этом для фиксации поперечных планок в пазах вертикальных стеновых стоек в поперечных планках в местах сопряжения их с вертикальными стеновыми стойками выполнен паз в виде продолговатого отверстия, в которое с двух сторон от вертикальной стеновой стойки после монтажа в ее паз поперечной планки смонтированы замковые пластины, предотвращающие смещение поперечной планки относительно вертикальной стеновой стойки.
В частности, пазошиповое соединение элементов обшивки к продольным планкам лаг пола, вертикальных стеновых стоек и стропильных балок образовано путем монтажа шипов, выполненных вдоль соответствующего края продольных планок в пазы, выполненные в виде отверстий, соответствующих по размеру шипам, в элементах обшивки.
В частности, пазошиповое соединение элементов обшивки к внутреннему каркасу образовано путем монтажа шипов, выполненных вдоль краев обращенных друг к другу элементов обшивки в пазы, выполненные в сопрягаемой с элементами обшивки продольной планке внутреннего каркаса, соответствующих по размеру шипам, а по высоте равных суммарной толщине шипов обращенных друг к другу элементов обшивки.
В частности, пазошиповое соединение элементов обшивки к внутреннему каркасу образовано путем монтажа шипов, выполненных вдоль краев обращенных друг к другу элементов обшивки в пазы, выполненные в сопрягаемой с элементами обшивки продольной планке внутреннего каркаса, соответствующих по размеру шипам, а по высоте равных суммарной толщине шипов обращенных друг к другу элементов обшивки.
В частности, соединение продольных планок внутреннего каркаса в длину выполнено пазошиповым соединением путем монтажа в пазы, выполненных в виде продолговатых отверстий у совмещаемых краев продольных планок, шипов замковых пластин, при этом в шипах замковых пластин выполнены пазы в виде продолговатых отверстий с возможностью монтажа в эти отверстия после монтажа шипов замковых пластин в пазы продольных планок внутреннего каркаса замковых пластин, предотвращающих выпадение шипов из пазов.
В частности, пазошиповое соединение элемента обшивки к продольной планке внутреннего каркаса образовано путем монтажа шипов, выполненных вдоль края продольной планки внутреннего каркаса сопрягаемого с элементом обшивки в пазы, выполненные в элементе обшивки, соответствующих по размеру шипам, в шипах продольной планки выполнены пазы в виде продолговатых отверстий с возможностью монтажа в эти отверстия после монтажа шипов продольной планки в пазы элемента обшивки замковых пластин, предотвращающих выпадение шипов из пазов.
В частности, внутренний каркас содержит внутренний каркас содержит перекрытия, образованы продольными и поперечными планками, устанавливаемые между лагами пола и стропильными балками и параллельно им, крепящиеся сбоку пазошиповым соединением к вертикальным стеновым стойкам, которые содержат пазы в виде отверстий для шипов замковых пластин, вставляемых в совмещаемые отверстия продольных планок перекрытия и перпендикулярно расположенных продольных планок вертикальных стеновых стоек, причём крепление элементов обшивки образовано путем монтажа шипов, выполненных вдоль края продольной планки перекрытия сопрягаемого с элементом обшивки в пазы, выполненные в элементе обшивки, соответствующих по размеру шипам, в шипах продольной планки выполнены пазы в виде отверстий с возможностью монтажа в эти отверстия после монтажа шипов продольной планки в пазы элемента обшивки замковых пластин, предотвращающих выпадение шипов из пазов.
В частности, стропильные балки содержат рёбра жёсткости, выполненные в виде пластин из листового материала и имеющие вдоль двух длинных сторон шипы, монтируемые перпендикулярно, параллельно или под углом шипами в пазы сопрягаемых пластин стропильных балок, причём в шипах выполнены замковые отверстия с возможностью монтажа в них своими шипами замковых пластин.
Замковая пластина, характеризующаяся тем, что выполнена в виде пластины из листового материала и содержащей выступающие вдоль одной длинной стороны шипы, выполненные с равным шагом, соответствующие размеру и шагу пазов в виде отверстий в лагах пола, вертикальных стеновых стойках и стропильных балках, а также соответствующие размеру и шагу замковых отверстий в шипах лаг пола, вертикальных стеновых стоек и стропильных балок.
В частности, выполнена в виде отдельных шипов, соответствующих пазам в виде отверстий и замковым отверстиям в шипах лаг пола, вертикальных стеновых стоек и стропильных балок.
Краткое описание чертежей.

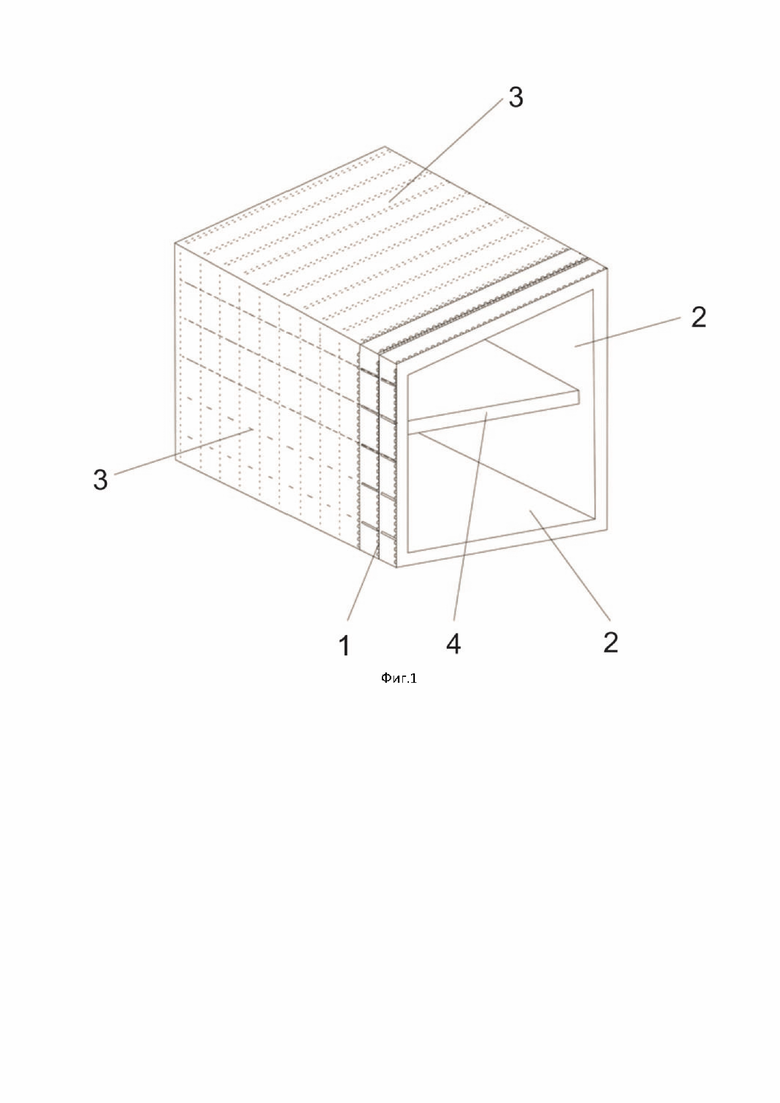

На фиг.1 показано капсульное сооружение из листовых материалов.

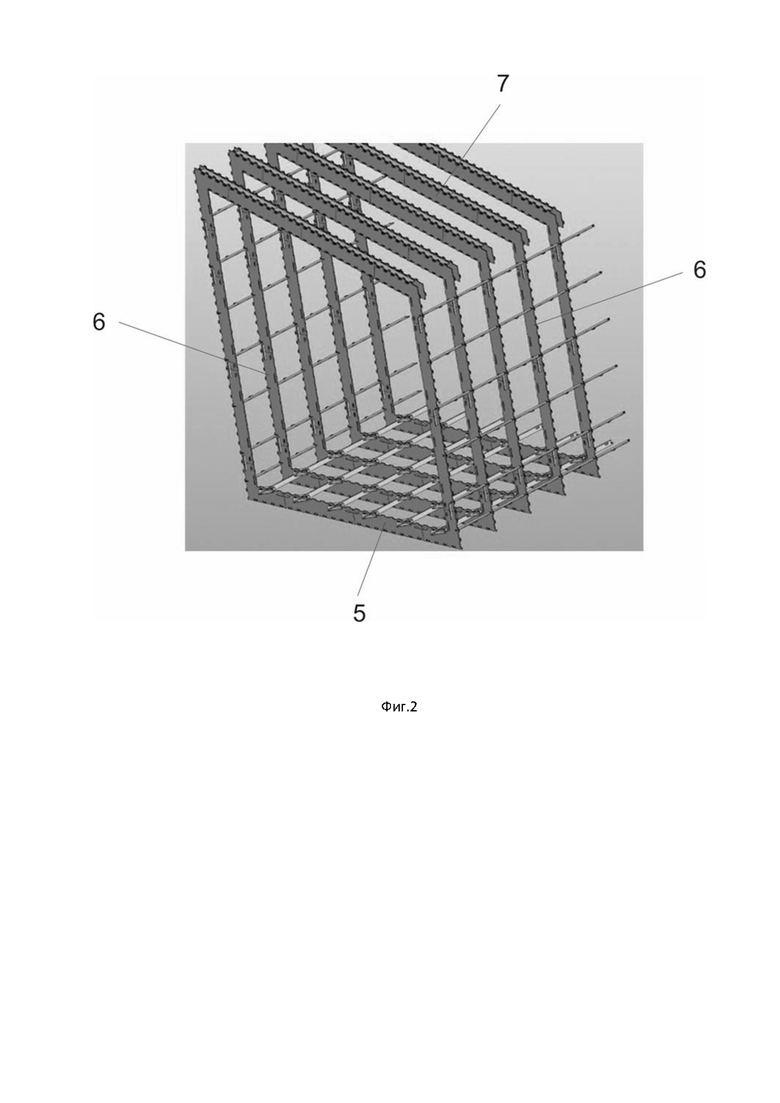

На фиг.2 показан каркас капсульного сооружения и его составляющие.
На фиг.3 показана система лаг пола и её составляющие.
На фиг.4 показана вертикальные стеновые стойки и их составляющие.

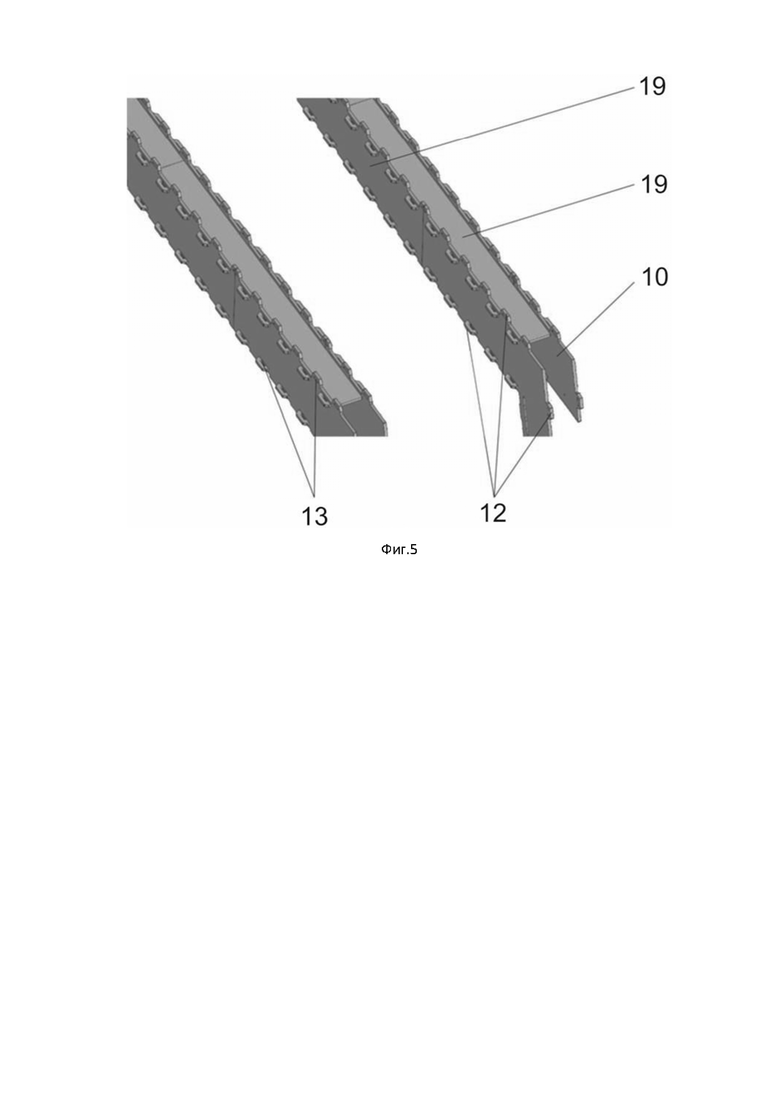

На фиг.5 показана стропильная балка и её составляющие.

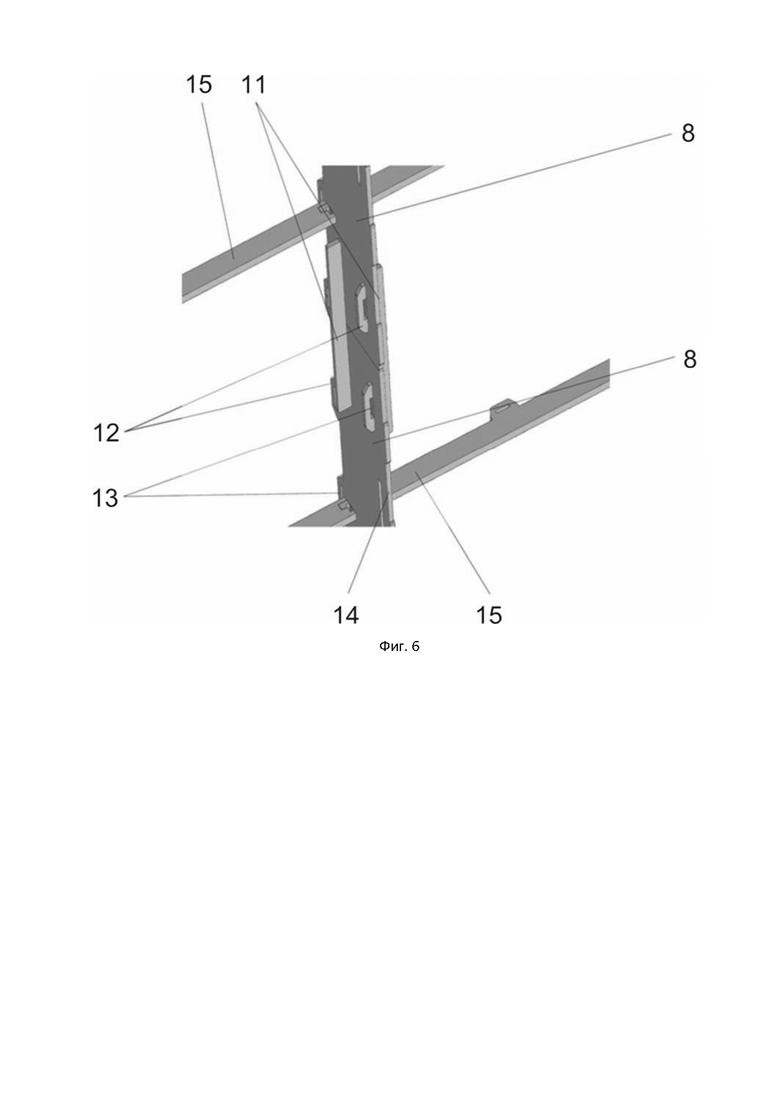

На фиг.6 показано соединение продольных планок.

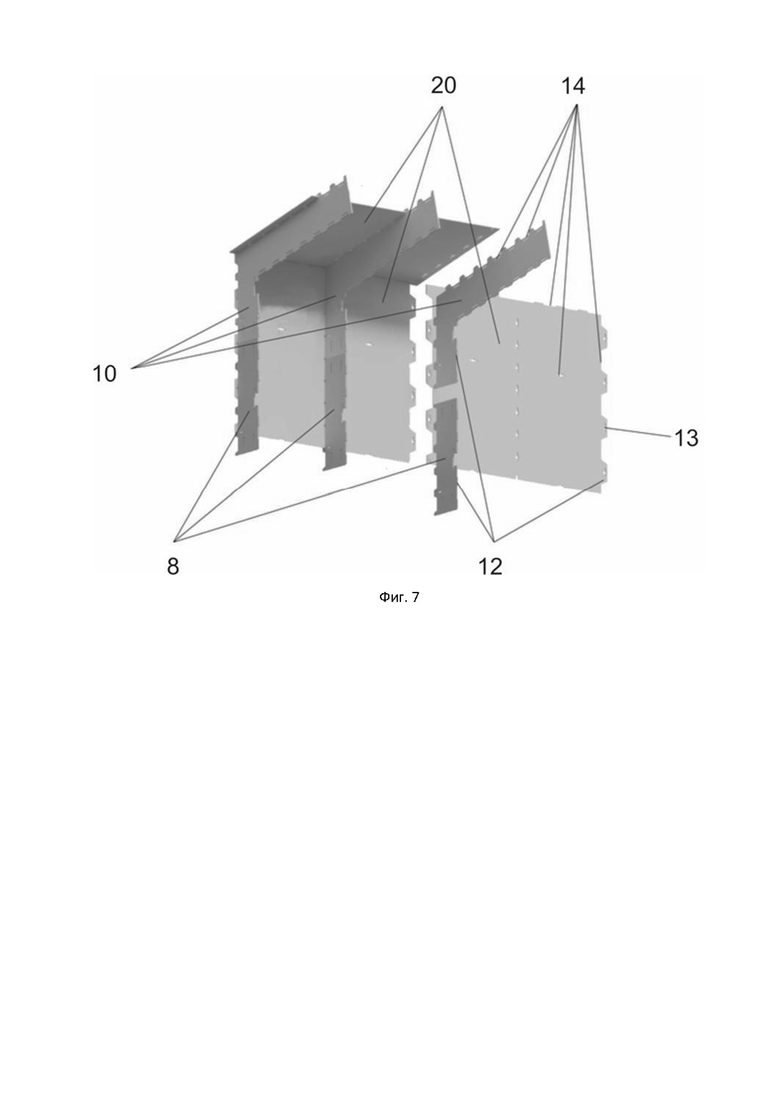

На фиг.7 показано соединение продольной планки и угловой планки стропильной балки.

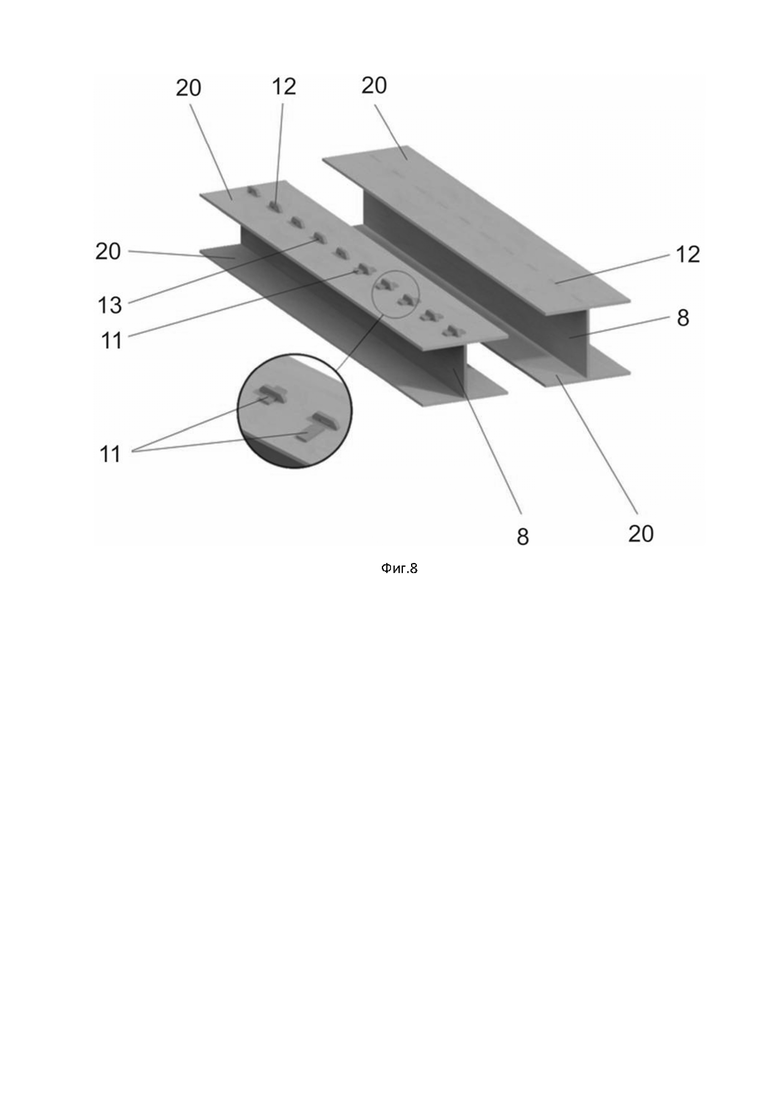

На фиг.8 показаны варианты соединения продольных планок и элементов обшивки при помощи соединения шип-паз и шип-паз с замковой пластиной.

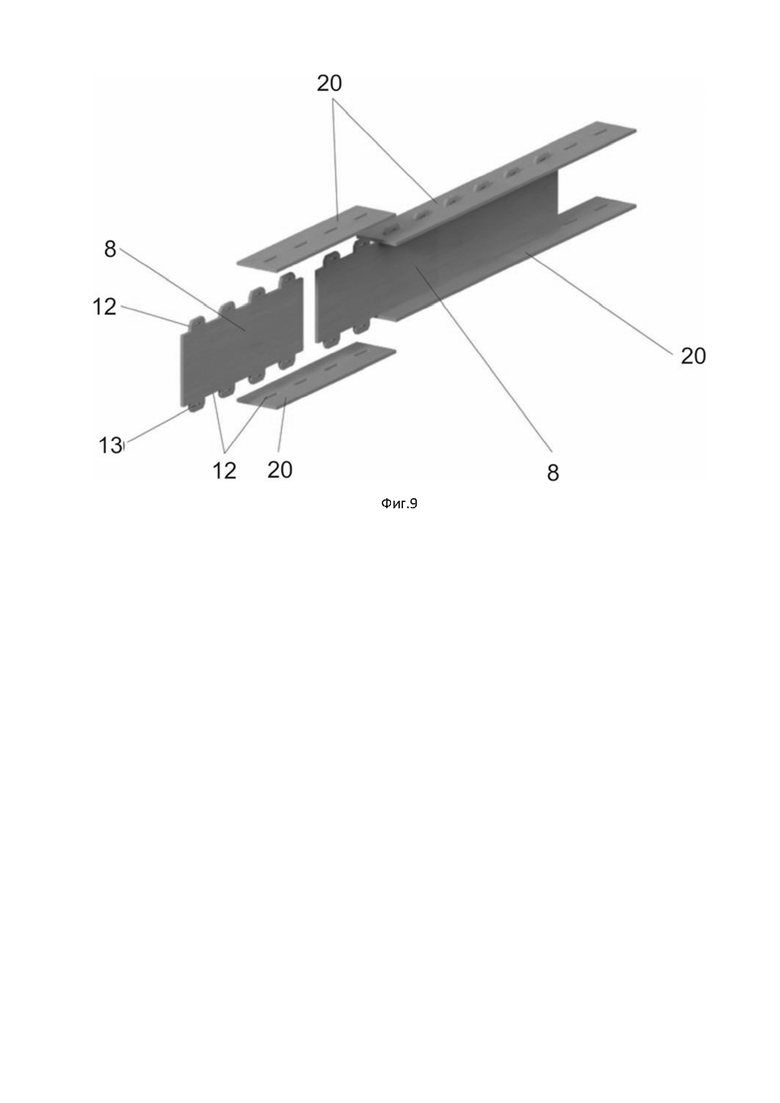

На фиг.9 показан вариант соединения продольных планок и элементов обшивки для формирования площадной строительной конструкции.

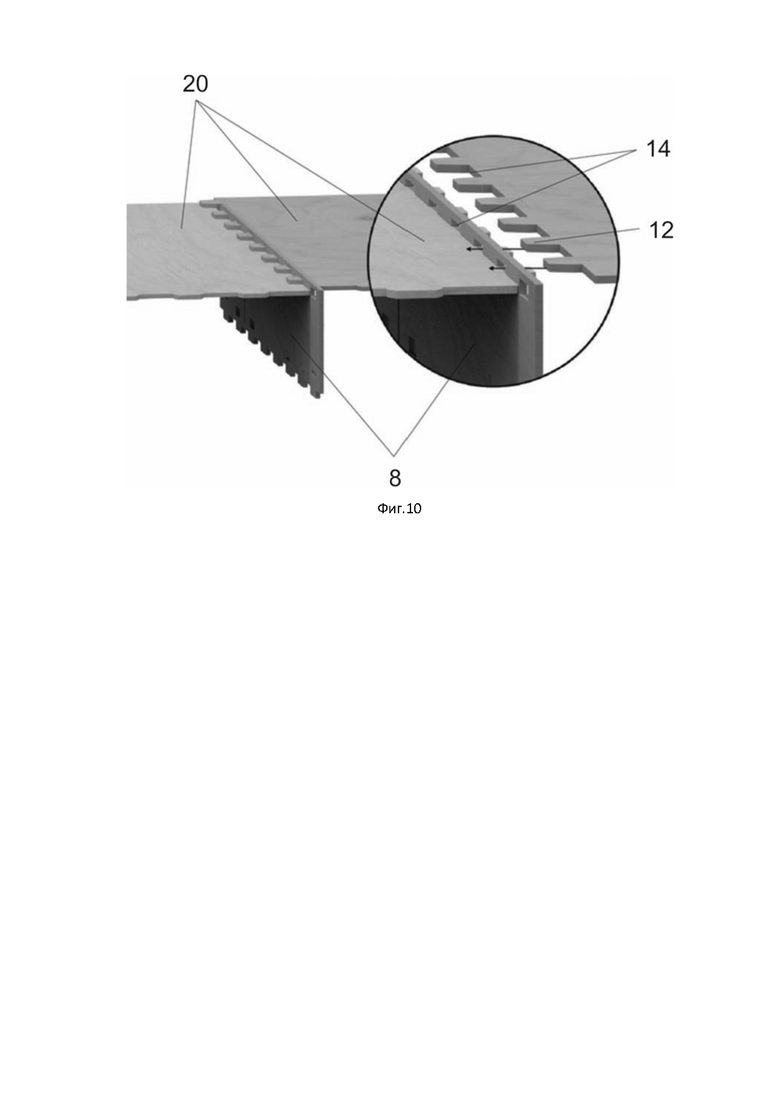

На фиг.10 показан вариант соединения двух продольных планок и двух элементов обшивки внахлёст.

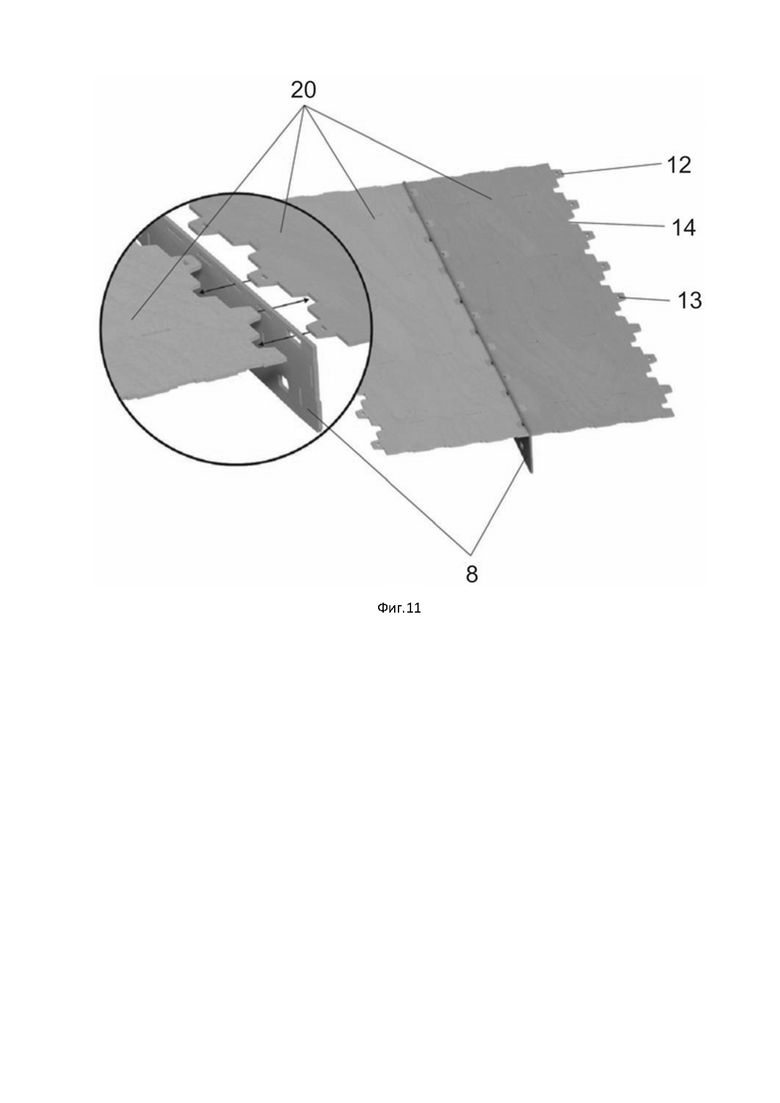

На фиг.11 показан вариант соединения двух элементов обшивки встык через продольную планку.

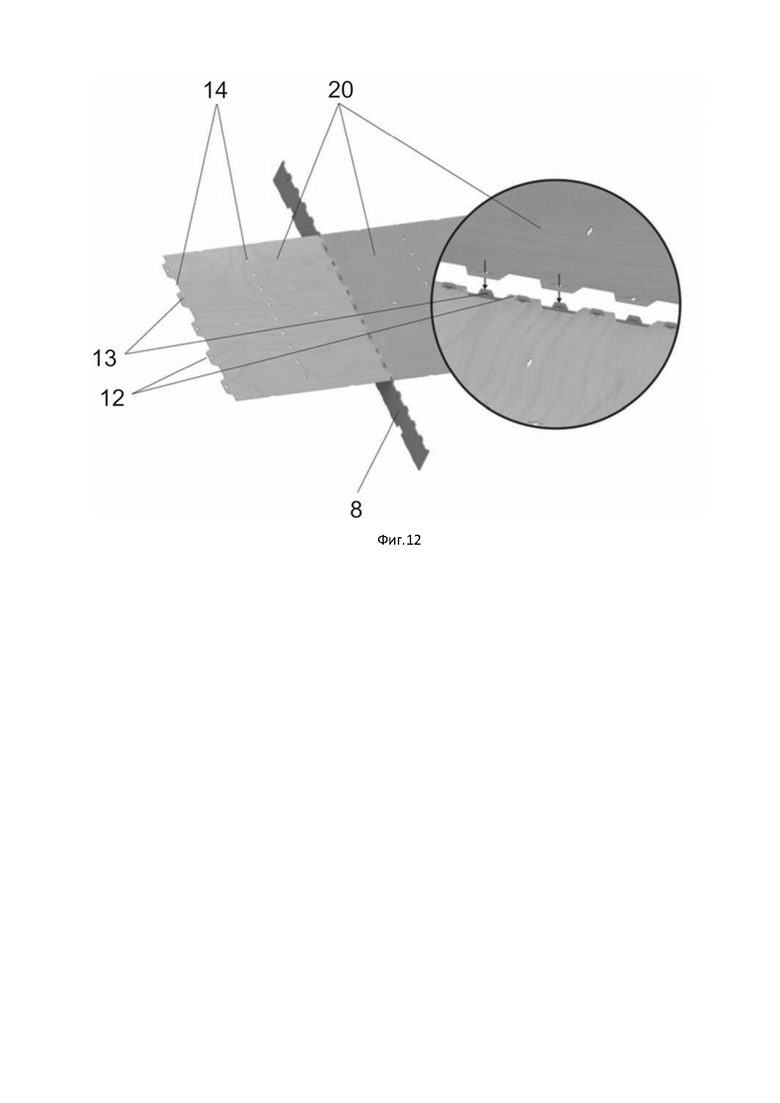

На фиг.12 показан вариант соединения двух элементов обшивки встык наложением на продольную планку.

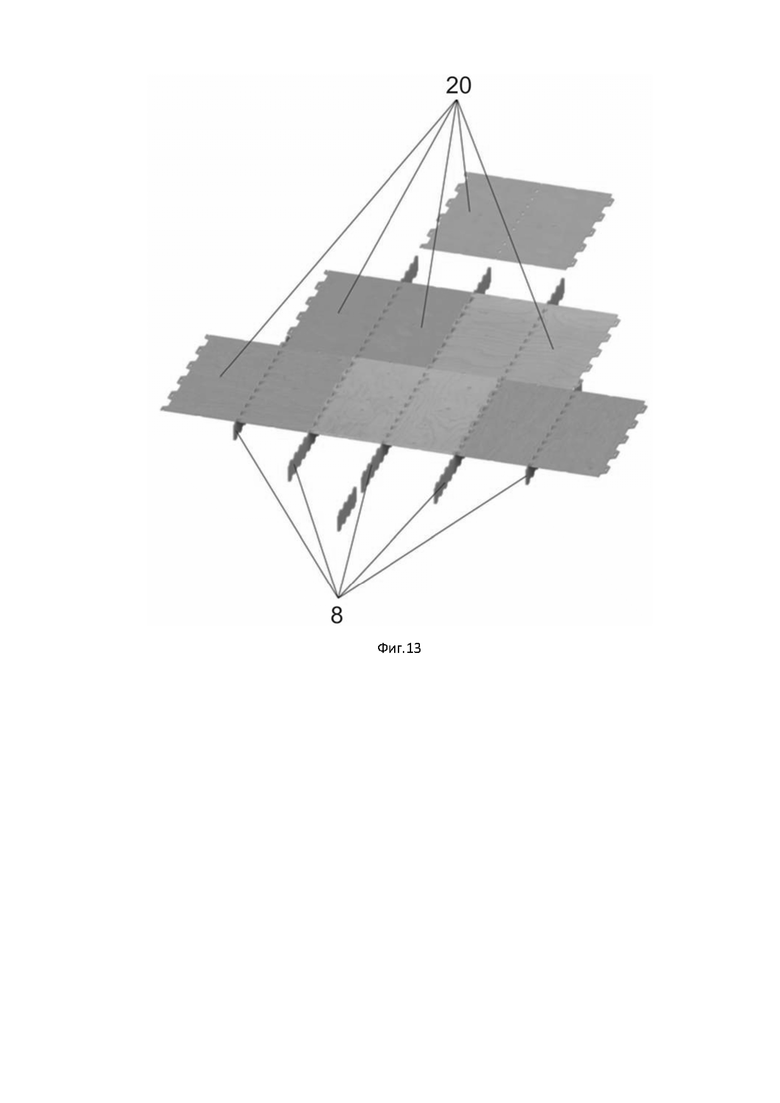

На фиг.13 показан вариант соединения элементов обшивки и продольных планок в конструкцию неограниченных размеров.

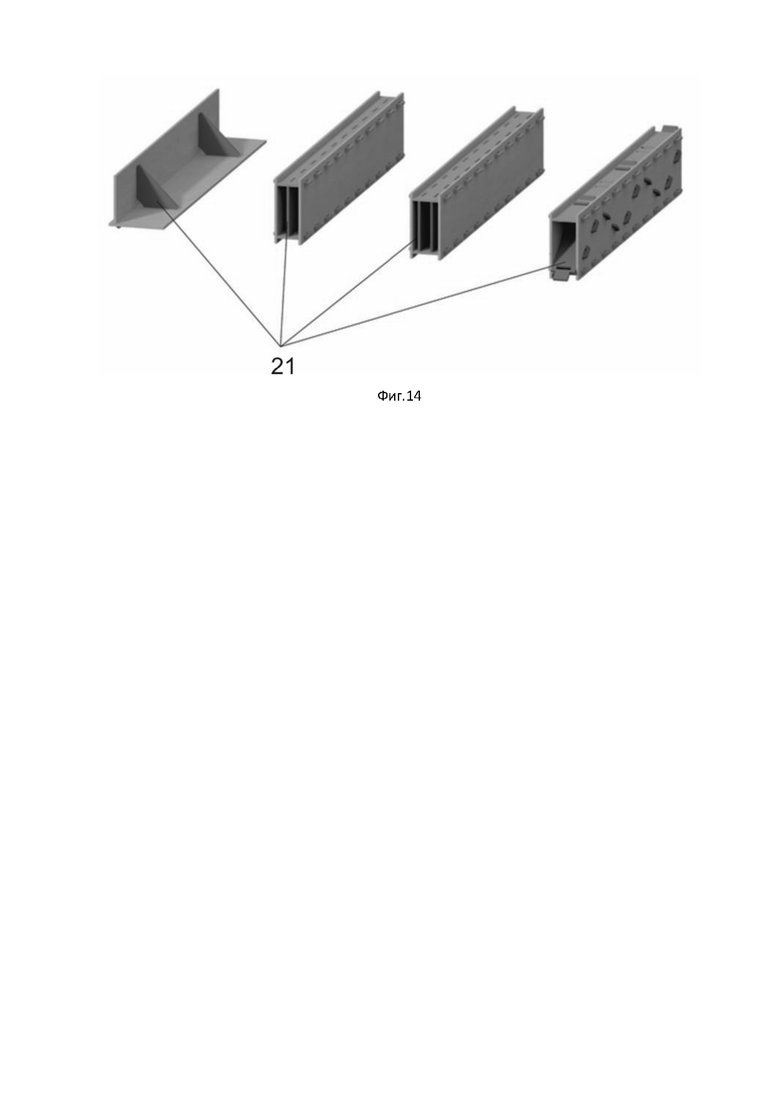

На фиг.14 показаны рёбра жёсткости, устанавливаемые параллельно вертикальным пластинам шипами в пазы перпендикулярно расположенных пластин стропильных балок.

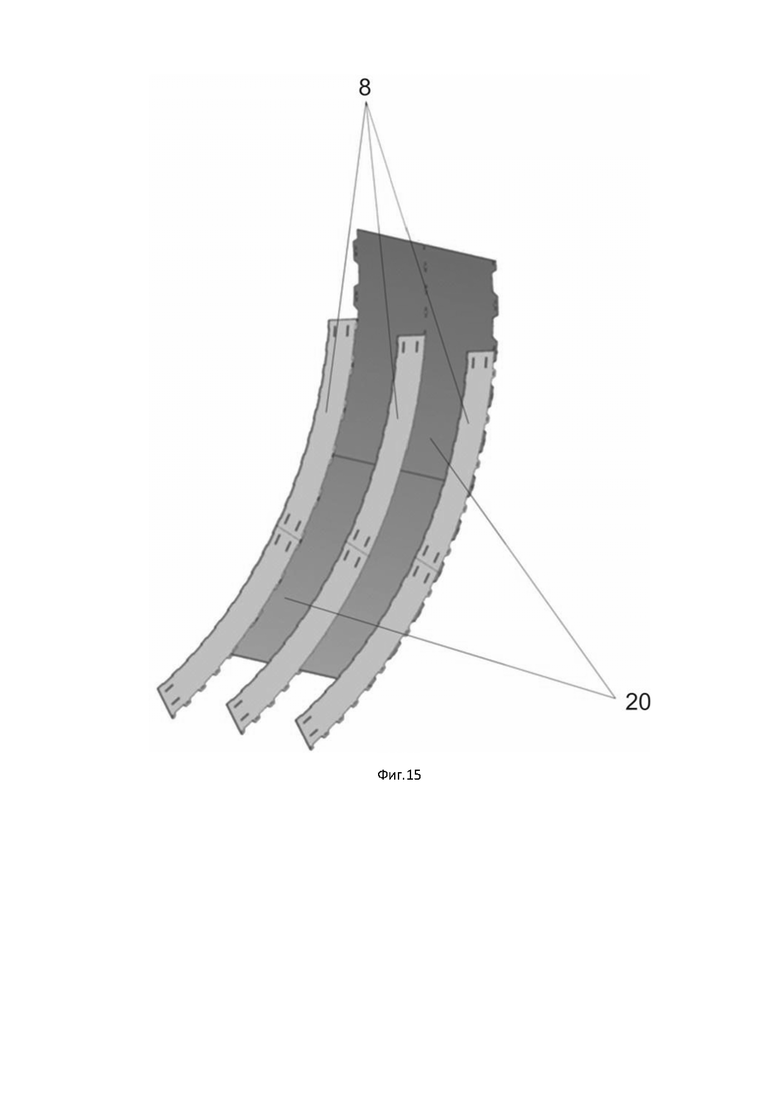

На фиг.15 показано радиусное соединение шести продольных планок и двух элементов обшивки.

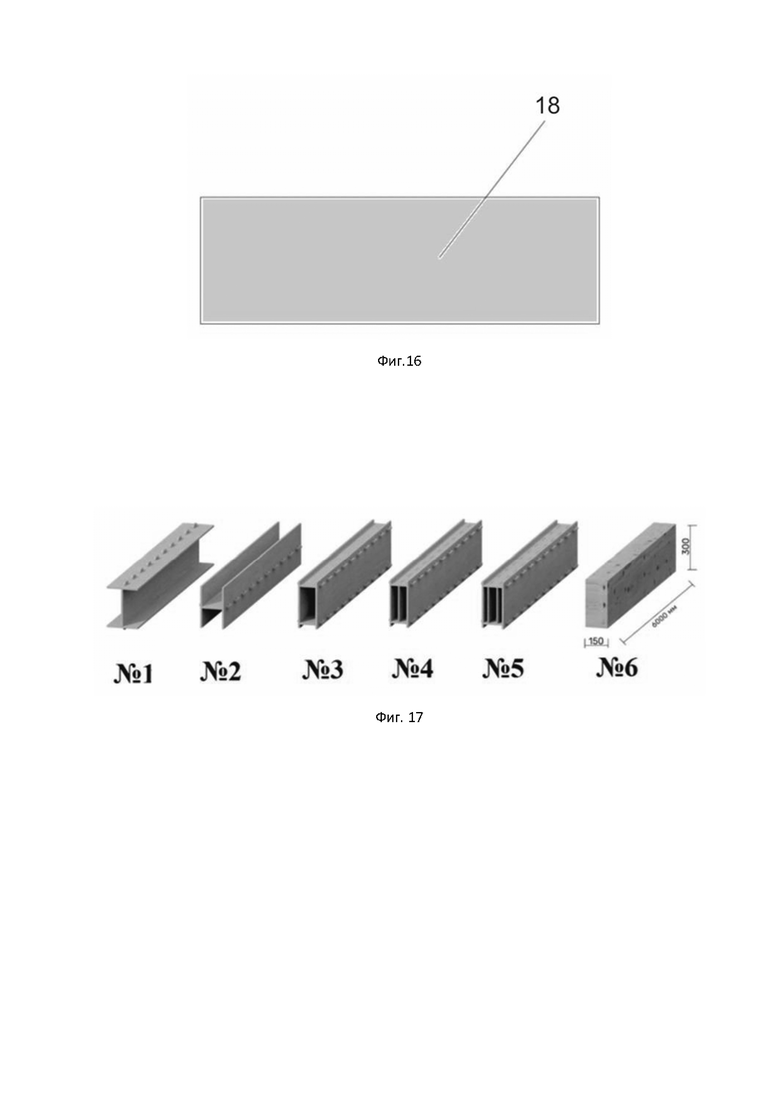

На фиг.16 показана крепёжная пластина.
На фиг.17 показаны различные виды балок для сравнения их жёсткости.
На фигурах обозначены: 1 - внутренний каркас, 2 - внутренняя несущая обшивка, 3 - внешняя несущая обшивка, 4 - перекрытие, 5 - лаги пола, 6 - вертикальные стеновые стойки, 7 - стропильная балка, 8 - продольная планка, 9 - угловая опорная планка лаг пола, 10 - угловая планка стропильной балки, 11 - замковая пластина, 12 - шип, 13 - замковое отверстие, 14 - паз, 15 - поперечная планка, 16 - соединительные пластины, 17 - продолговатые отверстия, 18 - крепёжные пластины, 19 - пластины стропильной балки, 20 - элемент обшивки, 21 - ребро жёсткости.
Осуществление изобретения.
Капсульное сооружение с несущим корпусом из листовых материалов содержит внутренний каркас 1, внутреннюю 2 и внешнюю 3 несущие обшивки (фиг. 1).
Внутренний каркас 1 (фиг. 2) образован из ряда параллельно расположенных рамок, каждая из которых образована соединенными между собой пазошиповым соединением лагами пола 5, вертикальными стеновыми стойками 6 и стропильными балками 7, выполненными из продольных планок 8, пазошиповое соединение которых выполнено с помощью замковых пластин 11.
Рамки соединены между собой в один ряд поперечными планками 15, смонтированными к лагам пола 5, вертикальным стеновым стойкам 6 и стропильным балкам 7 пазошиповым соединением соединительными пластинами 16, при этом шипы 12 в пазах 14 пазошиповых соединений зафиксированы замковыми пластинами 11.
Лаги пола 5, вертикальные стеновые стойки 6 и стропильные балки 7 выполнены из листового материала в виде пластин.
Обшивки 20 выполнены из листового материала, соединенных между собой в плоскости и к внутреннему каркасу 1 пазошиповым соединением.
Для монтажа обшивки 20 к внутреннему каркасу 1 в продольных планках 8 вертикальных стеновых стоек 6 выполнены вертикальные продолговатые отверстия 17, расположенные вблизи края, обращенного наружу и/или внутрь каркаса, в которые смонтированы крепежные пластины 18 (фиг. 16) к которым дополнительно фиксируются элементы обшивки 20, например, с помощью метизов.
Стропильные балки 7 (фиг. 5) капсульного сооружения выполнены прямоугольными в поперечном сечении, стороны которых образованы пластинами 19, соединенными между собой по длине пазошиповым соединением, для чего каждая из пластин 19 содержит выступающие вдоль их длинных сторон шипы 12, выполненные с равным шагом, а между шипами 12 в пластинах выполнены пазы 14 в виде продолговатых отверстий 17, размерами, соответствующими шипам 12, при этом шипы 12 и пазы 14 двух сопрягаемых пластин 19 выполнены симметричными с возможностью обеспечения пазошипового соединения, в шипах 12 пластин 19 выполнены пазы 14 в виде продолговатых отверстий с возможностью монтажа в эти отверстия после монтажа шипов 12 в пазы 14 сопрягаемых пластин 19 с наружной стороны замковых пластин 11, предотвращающих выпадение шипов 12 из пазов 14.
Пазошиповое соединение стропильных балок 7 с соединяющими их вертикальными стеновыми стойками 6 образовано угловыми планками стропильных балок 10 (фиг. 7) смонтированными в каждый из секторов внутреннего каркаса образованных продольной планкой 8 вертикальной стеновой стойки 6, имеющей продолговатые отверстия 17, при этом для фиксации в угловых планках стропильных балок 10 выполнены пазы 14 в виде отверстий, в которые после монтажа смонтированы замковые пластины 11, угловые планки стропильных балок 10 вдоль края содержат шипы 12 для монтажа на них пазов 14 элементов обшивки 20, соответствующих по размеру шипам 12, угловые планки стропильных балок 10 соединены с пластинами стропильных балок 7 по длине пазошиповым соединением, для чего каждая из угловых планок 10 содержит выступающие вдоль их длинных сторон шипы 12, выполненные с равным шагом, а между шипами 12 в пластинах выполнены пазы 14 в виде отверстий, размерами, соответствующими шипам 12, при этом шипы 12 и пазы 14 двух сопрягаемых пластин выполнены симметричными с возможностью обеспечения пазошипового соединения.
Продольная планка 8 (фиг. 4, фиг. 6) внутреннего каркаса содержит выступающие вдоль одной длинной стороны шипы 12, выполненные с равным шагом, а вдоль противоположной длинной стороны симметрично шипам 12 выполнены пазы 14, при этом расстояние от крайнего шипа 12 с каждого из концов планки 8 до края планки 8 равно половине шага расположения шипов 12 между собой по длине планки 8.
В продольной планке 8 пазы 14 могут быть выполнены в виде отверстий (фиг. 4).
В поперечной планке 15 пазы 14 могут быть выполнены в виде отверстий (фиг. 3).
Пазошиповое соединение продольных планок 8 лаг пола 5 с соединяющими их поперечными планками 15 образовано угловыми опорными планками 10 (фиг.3), смонтированными в каждый из секторов образованных между продольной 8 и поперечной 15 планками и при ортогональном расположении путем размещения выступающих с их концов шипов 12 в пазы 14 в продольной 8 и поперечной 15 планках, при этом для фиксации угловых опорных планок 10 между собой и в пазах 14 продольной 8 и поперечной 15 планок в шипах 12 угловых опорных планок 10 выполнены пазы 14 в виде отверстий, в которые после монтажа шипов 12 угловых опорных планок 10 в пазы 14 продольной 8 и поперечной 15 планок и совмещения пазов 14 соседних угловых опорных планок 10 смонтированы замковые пластины 11, предотвращающие выпадение шипов 12 угловых опорных планок 10 из пазов продольной 8 и поперечной 15 планок.
Пазошиповое соединение продольных планок 8 вертикальных стеновых стоек 6 (фиг. 4) с соединяющими их поперечными планками 15 образовано путем монтажа продольной планки 8 через пазы 14, выполненные симметрично в вертикальных стеновых стойках 6, при этом для фиксации поперечных планок 15 в пазах 12 вертикальных стеновых стоек 6 в поперечных планках 15 в местах сопряжения их с вертикальными стеновыми стойками 6 выполнен паз 14 в виде продолговатого отверстия 17, в которое с двух сторон от вертикальной стеновой стойки 6 после монтажа в ее паз 14 поперечной планки 15 смонтированы замковые пластины 11, предотвращающие смещение поперечной планки 15 относительно вертикальной стеновой стойки 6.
Пазошиповое соединение элементов обшивки 20 к продольным планкам 8 лаг пола 5 (фиг. 3), вертикальных стеновых стоек 6 и стропильных балок 7 образовано путем монтажа шипов 12, выполненных вдоль соответствующего края продольных планок 8 в пазы 14, выполненные в виде отверстий, соответствующих по размеру шипам 12, в элементах обшивки 20.
Пазошиповое соединение элементов обшивки 20 (фиг. 11) к внутреннему каркасу 1 и между собой образовано путем монтажа шипов 12, выполненных вдоль краев сопрягаемых элементов обшивки 20 сначала в пазы 14, выполненные в продольных планках 8 внутреннего каркаса 1, соответствующих по размеру шипам 12, а затем в симметричные шипам 12 пазы 14, выполненные в сопрягаемых элементах обшивки 20, в шипах 12 элементов обшивки 20 выполнены пазы 14 в виде продолговатых отверстий 17 с возможностью монтажа в эти отверстия после монтажа шипов 12 элементов обшивки 20 в пазы 14 продольных планок 8 внутреннего каркаса 1 замковых пластин 11, предотвращающих выпадение шипов 12 из пазов 14.
Пазошиповое соединение элементов обшивки 20 (фиг. 10) к внутреннему каркасу 1 образовано путем монтажа шипов 12, выполненных вдоль краев обращенных друг к другу элементов обшивки 20 в пазы 14, выполненные в сопрягаемой с элементами обшивки 20 продольной планке 8 внутреннего каркаса 1, соответствующих по размеру шипам 12, а по высоте равных суммарной толщине шипов 12, обращенных друг к другу элементов обшивки 20.
Соединение продольных планок 8 внутреннего каркаса 1 в длину (фиг. 9) выполнено пазошиповым соединением путем монтажа в пазы 14, выполненных в виде продолговатых отверстий 17 у совмещаемых краев продольных планок 8, шипов 12 замковых пластин 11, при этом в шипах 12 замковых пластин 11 выполнены пазы 14 в виде продолговатых отверстий 17 с возможностью монтажа в эти отверстия после монтажа шипов 12 замковых пластин 11 в пазы 14 продольных планок 8 внутреннего каркаса 1 замковых пластин 11, предотвращающих выпадение шипов 12 из пазов 14.
Пазошиповое соединение элемента обшивки 20 к продольной планке 8 внутреннего каркаса 1 (фиг. 12) образовано путем монтажа шипов 12, выполненных вдоль края продольной планки 8 внутреннего каркаса 1 сопрягаемого с элементом обшивки 20 в пазы 14, выполненные в элементе обшивки 20, соответствующих по размеру шипам 12, в шипах 12 продольной планки 8 выполнены пазы 12 в виде продолговатых отверстий 17 с возможностью монтажа в эти отверстия после монтажа шипов 12 продольной планки 8 в пазы 14 элемента обшивки 20 замковых пластин 11, предотвращающих выпадение шипов 12 из пазов 14.
В случае многоэтажного капсульного сооружения внутри каркаса 1 имеются перекрытия 4 (фиг. 1). Перекрытия 4 (фиг. 1) образованы продольными 8 и поперечными 15 планками, устанавливаемые между лагами пола 5 и стропильными балками 7 и параллельно им, крепящиеся сбоку пазошиповым соединением к вертикальным стеновым стойкам 6, которые содержат пазы 14 в виде отверстий для шипов 12 замковых пластин 11, вставляемых в совмещаемые отверстия продольных планок 8 перекрытия 4 и перпендикулярно расположенных им продольных планок 8 вертикальных стеновых стоек 6, крепление элементов обшивки 20 в перекрытию 4 образовано путем монтажа шипов 12, выполненных вдоль края продольной планки 8 перекрытия 4 сопрягаемого с элементом обшивки 20 в пазы 14, выполненные в элементе обшивки 20, соответствующих по размеру шипам 12, в шипах 12 продольной планки 8 выполнены пазы 12 в виде отверстий с возможностью монтажа в эти отверстия после монтажа шипов 12 продольной планки 8 в пазы 14 элемента обшивки 20 замковых пластин 11, предотвращающих выпадение шипов из пазов.
Стропильные балки 7 содержат рёбра жёсткости 21 (фиг. 14), выполненные в виде пластин 19 из листового материала и имеющие вдоль двух длинных сторон шипы 12, монтируемые перпендикулярно, параллельно или под углом шипами 12 в пазы 14 сопрягаемых пластин 19 стропильных балок 7, причём в шипах 12 выполнены замковые отверстия 13 с возможностью монтажа в них своими шипами 12 замковых пластин 11.
Замковая пластина 11 (фиг. 6) выполнена в виде пластины из листового материала и содержащей выступающие вдоль одной длинной стороны шипы 12, выполненные с равным шагом, соответствующие размеру и шагу пазов 14 в виде отверстий в лагах пола 5, вертикальных стеновых стойках 6 и стропильных балках 7, а также соответствующие размеру и шагу замковых отверстий 13 в шипах 12 лаг пола 5, вертикальных стеновых стоек 6 и стропильных балок 7.
Замковая пластина 11 может быть выполнена в виде отдельных шипов 12 (фиг. 8), соответствующих пазам 12 в виде отверстий и замковым отверстиям 13 в шипах 12 лаг пола 5, вертикальных стеновых стоек 6 и стропильных балок 7.
Капсульное сооружение формируют следующим образом.
Рассмотрим пример сборки капсульного сооружения. Выбирают ровную площадку и начинают сборку внутреннего каркаса 1. Для этого собирают рамки, которые состоят из лаг пола 5, вертикальных стеновых стоек 6, перекрытий 4 и стропильных балок 7, выполненными из продольных планок 8, пазошиповое соединение которых выполнено с помощью замковых пластин 11. В каждой рамке лаги пола 5 соединяются с вертикальными стеновыми стойками 6 угловыми опорными планками 9 при помощи замковых пластин 11. Вертикальные стеновые стойки 6 соединяются пазошиповым соединением со стропильными балками 7 угловыми планками 10 при помощи замковых пластин 11. Стропильные балки 7 дополнительно содержат ребра жёсткости 21, соединяемые пазошиповым соединением. Между лагами пола 5 и стропильными балками 7 монтируют пазошиповым соединением продольные планки 8 перекрытия 4 с помощью замковых пластин 11. Рамки размещают параллельно и соединяют поперечными планками 15 пазошиповым соединением. В нижней части рамок поперечные планки 15 крепятся к лагам пола 5 пазошиповым соединением и дополнительно закрепляются соединительными пластинами 16. Затем внутренний каркас 1 изнутри обшивают элементами обшивки 20, соединяемыми между собой и к внутреннему каркасу 1 пазошиповым соединением, также дополнительно закрепляют метизами к крепёжным пластинам 18 и, таким образом, формируют внутреннюю несущую обшивку 2. Далее внутренний каркас 1 снаружи обшивают элементами обшивки 20, соединяемыми между собой и к внутреннему каркасу 1 пазошиповым соединением, причём в замковые отверстия 13 шипов 12 внутреннего каркаса 1 вставляются замковые пластины 11 для дополнительной фиксации и жёсткости конструкции.
Для формирования углового соединения в капсульном сооружении одну пластину 19 стропильной балки 7 располагают ортогонально второй пластине 19 и шипы первой пластины 19 вставляют в пазы второй пластины 19. Таким образом, формируют прямоугольные стропильные балки 7 в поперечном сечении.
Также угловое соединение используется при монтаже элементов обшивки 20, расположенных в одной плоскости и соединяемых между собой путем монтажа перпендикулярно расположенных шипов 12 продольных 8 и поперечных 15 планок в пазы 14 элементов обшивки 20.
Для формирования линейного соединения (фиг. 13) в капсульном сооружении фиксацию элементов обшивки 20 между собой осуществляют с помощью замковых пластин 11 путем монтажа их шипами 12 замковой пластины 11 в замковые отверстия 13 шипов 12 в продольных 8 и поперечных 15 планках (для фиксации также возможно использовать такие варианты как - болт-гайка, заклепка, саморез - шуруп и т.д. в зависимости от конструктивного решения).
Для формирования объёмного соединения пластины 19 стропильной балки 7 соединены между собой по длине пазошиповым соединением, для чего каждая из пластин 19 содержит выступающие вдоль их длинных сторон шипы 12, выполненные с равным шагом, а между шипами 12 в пластинах выполнены пазы 14 в виде продолговатых отверстий 17, размерами, соответствующими шипам 12, при этом шипы 12 и пазы 14 двух сопрягаемых пластин 19 выполнены симметричными с возможностью обеспечения пазошипового соединения, в шипах 12 пластин 19 выполнены пазы 14 в виде продолговатых отверстий с возможностью монтажа в эти отверстия после монтажа шипов 12 в пазы 14 сопрягаемых пластин 19 с наружной стороны замковых пластин 11, предотвращающих выпадение шипов 12 из пазов 14. Данная технология позволяет создавать балки различных сечений (фиг. 17). Величина предельно допустимой нагрузки на балки (фиг. 17) зависит от толщины, величины деталей, от количества конструктивных связей, созданных в том варианте и количестве, которое требуется для достижения требуемой жесткости конструкции.
Капсульная конструкция строения (фиг. 1, 2) обеспечивается за счет жёсткого соединения
ряда параллельно расположенных вдоль рамок, каждая из которых образована соединенными между собой пазошиповым соединением лагами пола 5, вертикальными стеновыми стойками 6 и стропильными балками 7, выполненными из продольных планок 8, пазошиповое соединение которых выполнено с помощью замковых пластин 11, причём
внутренняя 2 и внешняя 3 несущие обшивки образованы пазошиповым соединением:
- элементов обшивки 20 к продольным планкам 8 лаг пола 5 (фиг. 3), вертикальных стеновых стоек 6 и стропильных балок 7 образовано путем монтажа шипов 12, выполненных вдоль соответствующего края продольных планок 8 в пазы 14, выполненные в виде отверстий, соответствующих по размеру шипам 12, в элементах обшивки 20;
- элементов обшивки 20 (фиг. 11) к внутреннему каркасу 1 и между собой образовано путем монтажа шипов 12, выполненных вдоль краев сопрягаемых элементов обшивки 20 сначала в пазы 14, выполненные в продольных планках 8 внутреннего каркаса 1, соответствующих по размеру шипам 12, а затем в симметричные шипам 12 пазы 14, выполненные в сопрягаемых элементах обшивки 20, в шипах 12 элементов обшивки 20 выполнены пазы 14 в виде продолговатых отверстий 17 с возможностью монтажа в эти отверстия после монтажа шипов 12 элементов обшивки 20 в пазы 14 продольных планок 8 внутреннего каркаса 1 замковых пластин 11, предотвращающих выпадение шипов 12 из пазов 14;
- элементов обшивки 20 (фиг. 10) к внутреннему каркасу 1 образовано путем монтажа шипов 12, выполненных вдоль краев обращенных друг к другу элементов обшивки 20 в пазы 14, выполненные в сопрягаемой с элементами обшивки 20 продольной планке 8 внутреннего каркаса 1, соответствующих по размеру шипам 12, а по высоте равных суммарной толщине шипов 12, обращенных друг к другу элементов обшивки 20.
Технический результат изобретения - возможность создания быстровозводимого капсульного строения на основе замкнутого связанного самонесущего корпуса обшивки из листовых материалов, соединенных между собой пазошиповым соединением, обеспечивающим устойчивую и надежную конструкцию, достигается за счёт того, что внутренний каркас 1, внутренняя несущая обшивка 2 и внешняя несущая обшивка 3 формируют замкнутую конструкцию. Каркас образован пазошиповым соединением лаг пола 5, вертикальных стеновых стоек 6 и стропильных балок 7, таким образом, что лаги пола 5 являются основанием, по краям расположены вертикальные стеновые стойки 6 и сверху смонтированы стропильные балки 7. Устойчивость и надежность конструкции обеспечивается жёсткостью конструкции, образованной замковыми платинами 11, вставляемыми в замковые отверстия 13 шипов 2 и монтажом рёбер жёсткости 21 ортогонально, параллельно или под углом к планкам 19 стропильных балок 7.
В таблице 1 приведены сравнительные характеристики различных видов балок (фиг. 17) с нагрузкой вдоль ребра балки 500 кг/м2, при одинаковых габаритных размерах 150х300х6000 мм, материалы образцов 1-5 - фанера, образец 6 - массив сосны, крепление балок расположено по торцам, толщина фанеры 10 мм.
Таблица 1 - Сравнительные характеристики различных видов балок при нагрузке вдоль ребра балки
Сравнительный анализ расчета показал (таблица 1), что при одногабаритном размере балок из фанеры и сосны, фанера превышает по запасу прочности балки из сосны, причём фанера имеет меньший прогиб. Установлено, что при различных конструктивных исполнениях балок из фанеры возможно добиться больших значений запаса прочности. При этом увеличение объёма материла не значительно. Расчетные прогибы исследуемых балок из фанеры значительно ниже балок из массива сосны. А также вариации конструктивного исполнения балок из фанеры позволяют снизить прогиб под воздействием одинаковых нагрузок. По массе и объёму одногабаритных балок фанера превосходит в качестве логистики (транспортировки) и производства монтажных работ. Сравнительные расчеты по материалам показали, что фанера является наиболее подходящим и перспективным материалом для производства строений и последующей их сборке на месте. А также фанера является удобным материалом как для транспортировки, так и для проведения сборочных работ с применением минимального количества техники и рабочей силы. Подбором конструкторских решений при проектировании различных строений, фанера является перспективным материалом.
В таблице 2 приведены сравнительные данные функциональных параметров фанеры и бруса.
Таблица 2 - Сравнение характеристик фанеры и бруса.
Анализ таблицы 2 показывает, что фанера ФСФ имеет более высокие характеристики, чем фанера ФК, и значительно превышает прочностные и массогабаритные параметры в сравнении с массивом дерева, что является основополагающим фактором для использования фанеры в качестве основного материала в капсульной конструкции.
Преимуществами капсульной конструкции являются:
- возможность строительства конструкции любой формы;
- малые сроки проектирования;
- высокая производительность: до 120 м2 за 60 часов работы одного станка ЧПУ;
- легкость и быстрота сборки: до 120 м2 за 160 чел./часов;
- сейсмостойкость и жесткость конструкции, обусловленная несущим связанным каркасом по принципу несущего кузова автомобиля или фюзеляжа самолета;
- высокая теплостойкость из-за отсутствия мостов холода;
- высокая точность геометрии стен, что снижает трудоемкость и трудозатраты на отделочные работы;
- сплошной контур стен, пола, потолка, крыши, внутренний, наружный;
- многообразие форм и наружных отделок;
- универсальность проектирования, позволяющей возводить различные варианты строений по длине и угловым соединениям;
- возможность пристройки к существующим строениям из-за детальной сборки;
- высокая пожаробезопасность и биозащита благодаря обработке огне-, биозащитными составами на этапе производства;
- возможность реализации встроенных инженерных сетей;
- возможность быстрого монтажа/демонтажа на любом этапе строительства и эксплуатации;
- ремонтопригодность;
- высокий срок службы;
- малый вес конструкции и ее элементов, что исключает привлечение спецтехники для строительства, позволяет возводить на любом виде фундамента, в труднодоступных местах;
- низкие требования к уровню квалификации строителей;
- низкая стоимость производства и строительства;
- высокая комплектность каркаса.
Предлагаемая капсульная конструкция предоставляет возможность:
- многообразия форм и наружных отделок;
- универсальность проектирования, позволяющей возводить различные - варианты строений по длине и угловым соединениям;
- пристройки к существующим строениям из-за детальной сборки;
- обработки огне-, био-защитными составами на этапе производства;
- быстрого монтажа/демонтажа на любом этапе строительства и эксплуатации;
- сборки в труднодоступных местах;
- использования любого известного вида утеплителей.
