ИНТЕРФЕЙС И ОБОРУДОВАНИЕ ДЛЯ ОБРАБОТКИ БЕЛЬЯ, СОДЕРЖАЩЕЕ ИНТЕРФЕЙС Российский патент 2024 года по МПК D06F34/28

Область техники

[1] Настоящее изобретение относится к интерфейсу и к оборудованию для обработки белья, включающему в себя интерфейс.

Уровень техники

[2] Электронное устройство, включающее в себя оборудование для обработки белья для стирки одежды (общеизвестной в качестве объекта для стирки или объекта для сушки), сушки одежды и стирки и сушки одежды, требует устройства ввода и вывода (интерфейса) для ввода пользователем команды управления в электронное устройство.

[3] Из существующих интерфейсов, дисплей для отображения команды управления, которая должна выбираться пользователем, блок поиска для поиска команды управления, отображаемой на дисплее, блок выбора для предоставления возможности пользователю выбирать команду управления, отображаемую на дисплее, и блок ввода для запроса выполнения команды управления, выбранной пользователем, конструируются с возможностью размещения в отделенных пространствах (см. публикацию заявки на патент Кореи № 10-2014-0023986).

[4] Другими словами, относительно существующего интерфейса, дисплей (жидкокристаллическая или светодиодная панель) для отображения команды управления, кнопка-ручка регулировки для поиска команды управления, которая должна выполняться посредством соответствующего электронного устройства, посредством отображения команды управления на дисплее, кнопка для выбора команды управления, отображаемой на дисплее, кнопка для ввода команды управления для запроса выполнения выбранной команды управления размещаются в отдельных пространствах, соответственно, и такая компоновка представляет собой фактор, который определяет конструктивное решение (конструктивное решение для панели управления) интерфейса, позиционированного на передней поверхности электронного устройства, такого как оборудование для обработки белья.

[5] Относительно существующего интерфейса с вышеуказанной конфигурацией, устройства, включающие в себя дисплей, распределяются в направлении ширины электронного устройства или распределяются в направлении высоты электронного устройства, и в силу этого существует потребность во множестве пространств для того, чтобы устанавливать интерфейс.

Техническая задача

[6] Цель настоящего изобретения заключается в том, чтобы предоставлять интерфейс, полученный посредством интегрирования отображения команды управления, поиска или изменения отображаемой команды управления и выбора отображаемой команды управления в одно устройство, и оборудование для обработки белья, включающее в себя интерфейс.

[7] Цель настоящего изобретения заключается в том, чтобы предоставлять интерфейс для минимизации пространства, требуемого для установки, и оборудование для обработки белья, включающее в себя интерфейс.

Техническое решение

[8] Согласно аспекту настоящего изобретения, интерфейс включает в себя датчик положения, включающий в себя закрепляющую часть, вращающуюся часть, присоединенную с возможностью вращения к закрепляющей части, и генератор сигналов, выполненный с возможностью генерировать электрический сигнал во время вращения вращающейся части и соединенный с первой печатной платой, актуатор, включающий в себя вал, прикрепленный к вращающейся части, ручку, прикрепленную к валу и выполненную с возможностью принимать силу, требуемую для вращения вала, пространство размещения, предоставленное в ручке с возможностью иметь большую площадь поперечного сечения, чем площадь поперечного сечения вала, и сквозную полость ручки, выполненную с возможностью сообщаться с наружной стороной пространства размещения с возможностью прохождения через одну поверхность ручки, и блок отображения, включающий в себя крепежный корпус, прикрепленный к закрепляющей части с возможностью прохождения через вал, корпус размещения, прикрепленный к крепежному корпусу и расположенный в пространстве размещения, и дисплей, прикрепленный к стороне корпуса размещения, которая обращена к сквозной полости ручки, и выполненный с возможностью отображать информацию.

[9] Площадь поперечного сечения корпуса размещения может задаваться меньшей площади поперечного сечения пространства размещения и задаваться большей площади поперечного сечения вала.

[10] Интерфейс дополнительно может включать в себя сквозную полость вала, которая соединяется с пространством размещения с возможностью прохождения через вал и в которую вставляется крепежный корпус, и основание, которое проходит из периферической поверхности вала в направлении от центра сквозной полости вала и к которому прикрепляется ручка, при этом площадь поперечного сечения основания может задаваться большей площади поперечного сечения сквозной полости вала.

[11] Интерфейс дополнительно может включать в себя сквозную полость вала, которая соединяется с пространством размещения с возможностью прохождения через вал и в которую вставляется крепежный корпус, и основание, которое проходит из периферической поверхности вала в направлении от центра сквозной полости вала и к которому прикрепляется ручка, при этом диаметр основания может задаваться большим диаметра сквозной полости вала.

[12] Корпус размещения может включать в себя основание корпуса размещения, проходящее из периферической поверхности крепежного корпуса, и периферическую поверхность корпуса размещения, проходящую в направлении длины крепежного корпуса из края основания корпуса размещения.

[13] Интерфейс дополнительно может включать в себя пространство для монтажа, предоставленное в корпусе размещения, монтажную часть, которая предоставляется на пространстве для монтажа и к которой прикрепляется дисплей, вторую печатную плату, включающую в себя схему, выполненную с возможностью управлять дисплеем, и крышку, прикрепленную к корпусу размещения и выполненную с возможностью закрывать пространство для монтажа.

[14] Интерфейс дополнительно может включать в себя сквозную полость корпуса размещения, предоставленную на стороне пространства, предоставленного посредством корпуса размещения, которое направлено к сквозной полости ручки, и выполненную с возможностью закрывать крышку, и сквозную полость крепежного корпуса, соединенную с пространством для монтажа с возможностью прохождения через крепежный корпус, при этом дисплей может быть расположен между крышкой и монтажной частью.

[15] Интерфейс дополнительно может включать в себя, по меньшей мере, одно из линии подачи мощности, вставленной в сквозную полость крепежного корпуса и выполненной с возможностью соединять вторую печатную плату для подачи мощности, и линии связи, вставленной в сквозную полость крепежного корпуса и выполненной с возможностью соединять вторую печатную плату с первой печатной платой.

[16] Интерфейс дополнительно может включать в себя сквозную полость корпуса размещения, предоставленную на стороне пространства, предоставленного посредством корпуса размещения, которое направлено к сквозной полости ручки, и выполненную с возможностью закрывать крышку, и сквозную полость крепежного корпуса, соединенную с пространством для монтажа с возможностью прохождения через крепежный корпус, при этом вторая печатная плата может быть расположена между монтажной частью и сквозной полостью крепежного корпуса.

[17] Интерфейс дополнительно может включать в себя индикатор, прикрепленный ко второй печатной плате, сквозную полость индикатора, которая предоставляется с возможностью прохождения через монтажную часть и в которую вставляется индикатор, и покровный лист, прикрепленный к одной поверхности крышки и имеющий область, в которую выдается сквозная полость индикатора и в которой формируется буква или символ.

[18] Монтажная часть может включать в себя монтажный корпус, который прикрепляется к пространству для монтажа и в котором формируется сквозная полость индикатора, и крепежный элемент корпуса размещения, предоставленный на поверхности монтажного корпуса, которая находится в контакте с корпусом размещения, и корпус размещения включает в себя крепежный элемент монтажного корпуса, предоставленный на пространстве для монтажа и присоединенный к крепежному элементу корпуса размещения.

[19] Интерфейс дополнительно может включать в себя канавку размещения, которая предоставляется на одной поверхности монтажного корпуса и в которой размещается дисплей, при этом крепежный элемент корпуса размещения может включать в себя верхний крепежный элемент, позиционированный выше поверхности размещения, и нижнюю поверхность, позиционированную ниже поверхности размещения.

[20] Интерфейс дополнительно может включать в себя закрепляющий выступ, выступающий к монтажному корпусу из крышки, и крепежный элемент закрепляющего выступа, который предоставляется на монтажном корпусе и к которому присоединяется закрепляющий выступ.

[21] Интерфейс дополнительно может включать в себя выступ, выступающий ко второй печатной плате из монтажного корпуса, и сквозную полость выступа, которая предоставляется с возможностью прохождения через вторую печатную плату и в которую вставляется выступ.

[22] Интерфейс дополнительно может включать в себя блок выбора, предоставленный в пространстве для монтажа и выполненный с возможностью определять то, следует или нет выбирать команду управления, отображаемую на дисплее, посредством обнаружения того, находится или нет тело пользователя в контакте с крышкой.

[23] Блок выбора может включать в себя датчик, предоставленный на второй печатной плате и выполненный с возможностью обнаруживать статическое электричество тела пользователя; и проводник, соединяющий датчик и крышку.

[24] Актуатор дополнительно может включать в себя множество крепежных элементов основания, предоставленных на ручке и прикрепленных к основанию, и выпускное отверстие ручки, предоставленное с возможностью прохождения через основание или ручку и выполненное с возможностью направлять воду, протекающую в пространство размещения, за пределы ручки.

[25] Интерфейс дополнительно может включать в себя крепежную направляющую, предоставленную на ручке и расположенную между одним крепежным элементом основания и другим крепежным элементом основания, и направляющую канавку, которая предоставляется в канавке, сформированной посредством изгиба периферической поверхности основания к сквозной полости вала, и в которой размещается крепежная направляющая.

[26] Глубина направляющей канавки может задаваться большей высоты крепежной направляющей, и выпускное отверстие ручки может задаваться как пространство, сформированное между направляющей канавкой и крепежной направляющей.

[27] Дисплей может отображать предварительно установленную информацию согласно электрическому сигналу, сформированному посредством генератора сигналов.

[28] Закрепляющая часть может включать в себя закрепляющий корпус, прикрепленный к первой печатной плате, корпус опоры, который проходит из закрепляющего корпуса и к которому прикрепляется с возможностью вращения вращающуюся часть, сквозную полость корпуса, соединенную со сквозной полостью платы, сформированной в первой печатной плате с возможностью прохождения через закрепляющий корпус и корпус опоры, и закрепляющую часть крепежного корпуса, которая предоставляется, по меньшей мере, на одном из закрепляющего корпуса и корпуса опоры таким образом, что она расположена в сквозной полости корпуса, и к которому прикрепляется крепежный корпус, и вращающуюся часть дополнительно может включать в себя вращающийся корпус, присоединенный с возможностью вращения к корпусу опоры, и крепежный элемент вала, который предоставляется на вращающемся корпусе и к которому прикрепляется вал.

[29] Интерфейс дополнительно может включать в себя крышку датчика положения, прикрепленную к первой печатной плате и окружающую закрепляющий корпус, и выпускное отверстие крышки, предоставленное с возможностью прохождения через крышку датчика положения и выполненное с возможностью выпускать воду, протекающую в крышку датчика положения, за пределы крышки датчика положения.

[30] Длина до самого верхнего конца закрепляющего корпуса от первой печатной платы может задаваться равной или большей длины до самого верхнего конца сквозной полости крышки от первой печатной платы.

[31] Согласно другому аспекту настоящего изобретения, оборудование для обработки белья включает в себя барабан, предоставляющий пространство, в котором размещается одежда, датчик положения, включающий в себя закрепляющую часть, вращающуюся часть, присоединенную с возможностью вращения к закрепляющей части, и генератор сигналов, выполненный с возможностью генерировать электрический сигнал во время вращения вращающейся части и соединенный с первой печатной платой, актуатор, включающий в себя вал, сквозную полость вала, которая предоставляется с возможностью прохождения через вал и к которой прикрепляется вращающуюся часть, основание, которое проходит из периферической поверхности вала в направлении от сквозной полости вала, ручку, прикрепленную к основанию и выполненную с возможностью принимать силу, требуемую для вращения вала, пространство размещения, предоставленное в ручке и сообщающееся со сквозной полостью вала, и сквозную полость ручки, предоставленную с возможностью прохождения через одну поверхность ручки и выполненную с возможностью сообщаться между пространством размещения и наружной стороной, и блок отображения, включающий в себя крепежный корпус, вставленный в сквозную полость вала и прикрепленный к закрепляющей части, корпус размещения, прикрепленный к крепежному корпусу и расположенный в пространстве размещения, и дисплей, прикрепленный к корпусу размещения таким образом, что он направлен к сквозной полости ручки, и выполненный с возможностью отображать информацию, при этом площадь поперечного сечения основания задается большей площади поперечного сечения сквозной полости вала.

[32] Согласно другому аспекту настоящего изобретения, оборудование для обработки белья дополнительно может включать в себя пространство для монтажа, предоставленное в корпусе размещения, сквозную полость корпуса размещения, предоставленную на стороне пространства, предоставленного посредством корпуса размещения, которое направлено к сквозной полости ручки, и сообщающуюся с пространством для монтажа, сквозную полость крепежного корпуса, соединенную с пространством для монтажа с возможностью прохождения через крепежный корпус, монтажную часть, который предоставляется в пространстве для монтажа и к которому прикрепляется дисплей, вторую печатную плату, предоставленную в пространстве для монтажа таким образом, что она расположена между монтажным частью и сквозной полостью корпуса размещения, и включающую в себя схему, выполненную с возможностью управлять дисплеем, и крышку, прикрепленную к корпусу размещения и выполненную с возможностью закрывать сквозную полость корпуса размещения.

Преимущества изобретения

[33] Настоящее изобретение предоставляет интерфейс, в котором отображение команды управления, поиск или изменение отображаемой команды управления и выбор отображаемой команды управления интегрируются в одно устройство, и оборудование для обработки белья, включающее в себя интерфейс.

[34] Настоящее изобретение предоставляет интерфейс для минимизации пространства, требуемого для установки, и оборудование для обработки белья, включающее в себя интерфейс.

Краткое описание чертежей

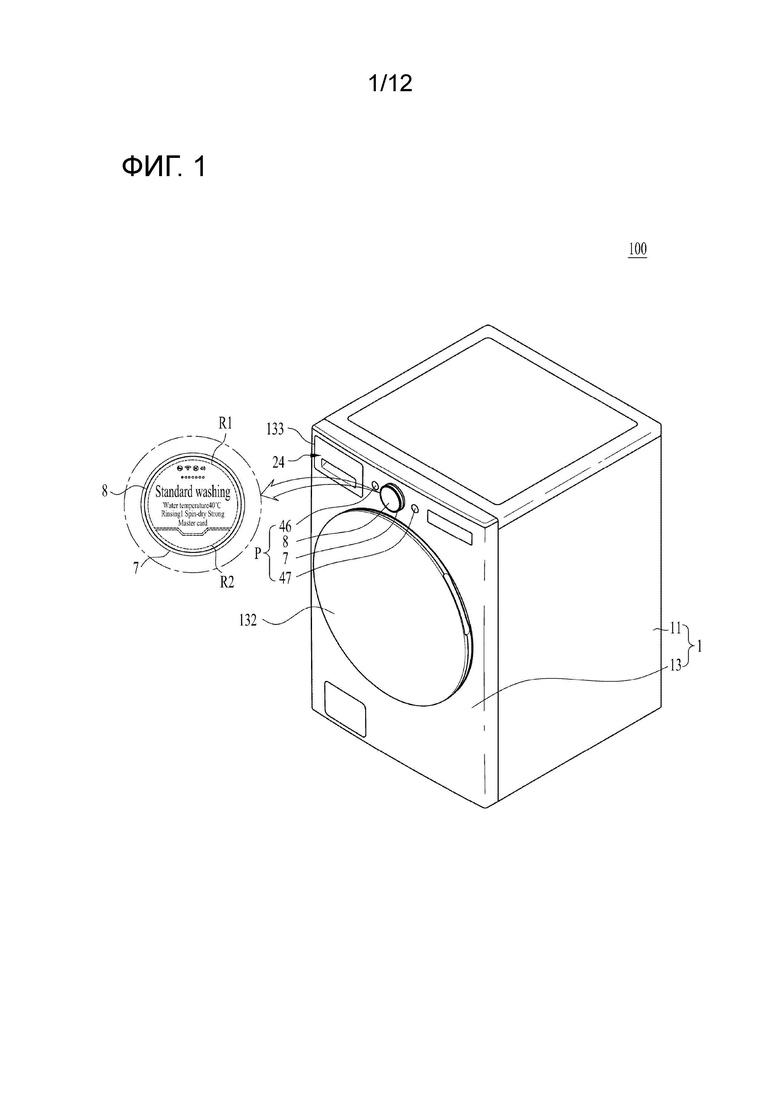

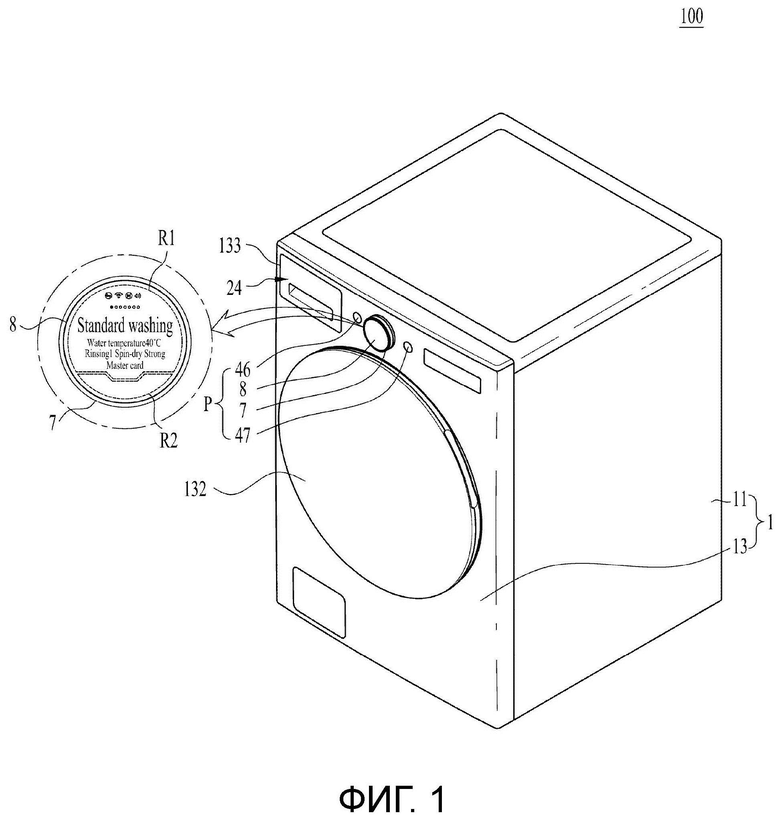

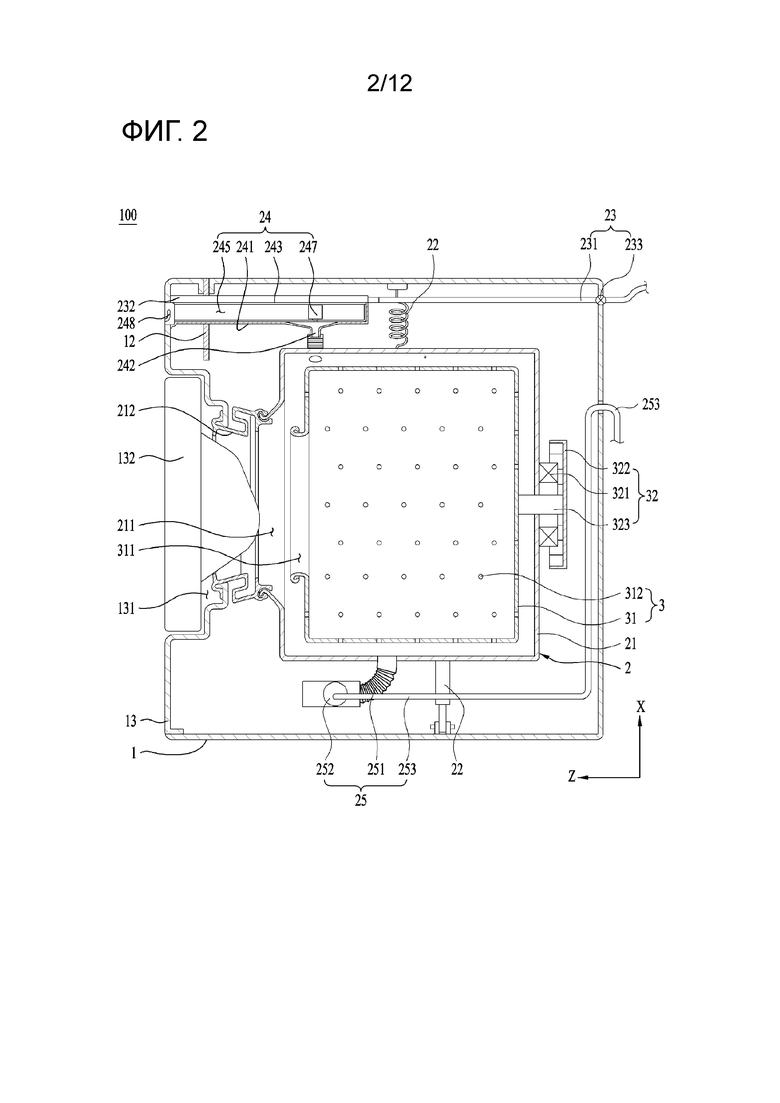

[35] Фиг. 1 и 2 - пример интерфейса и оборудования для обработки белья, включающего в себя интерфейс.

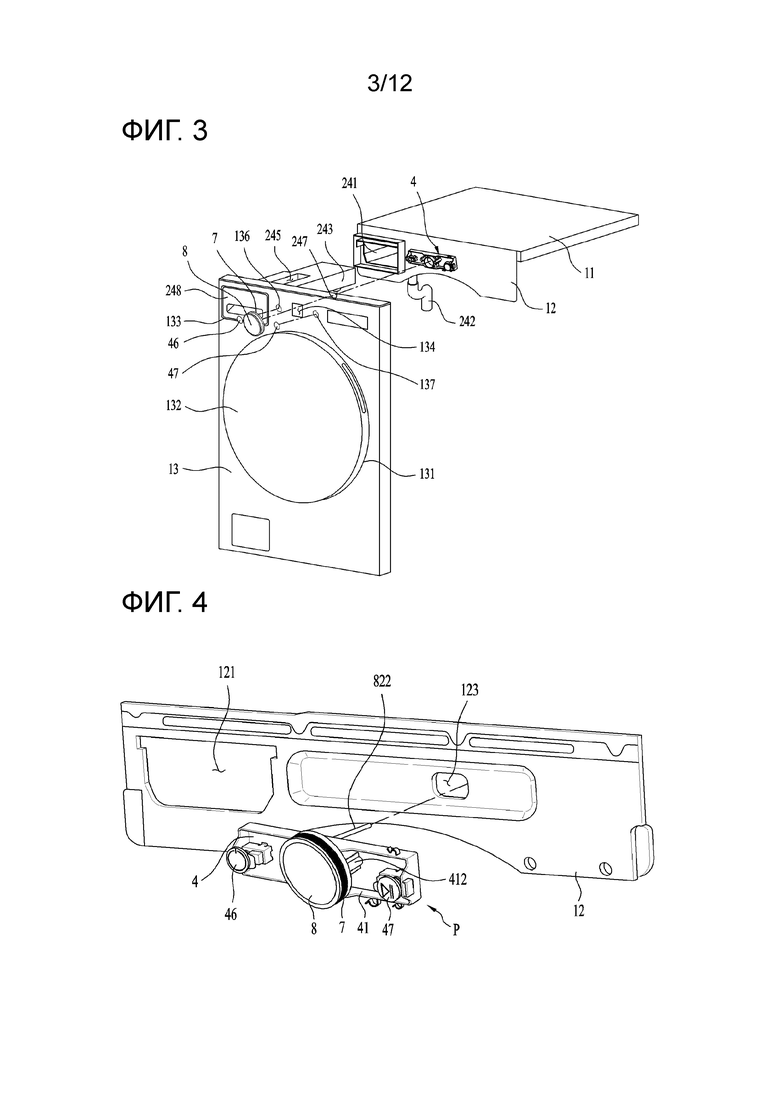

[36] Фиг. 3 и 4 - пример конструкции присоединения кожуха и интерфейса.

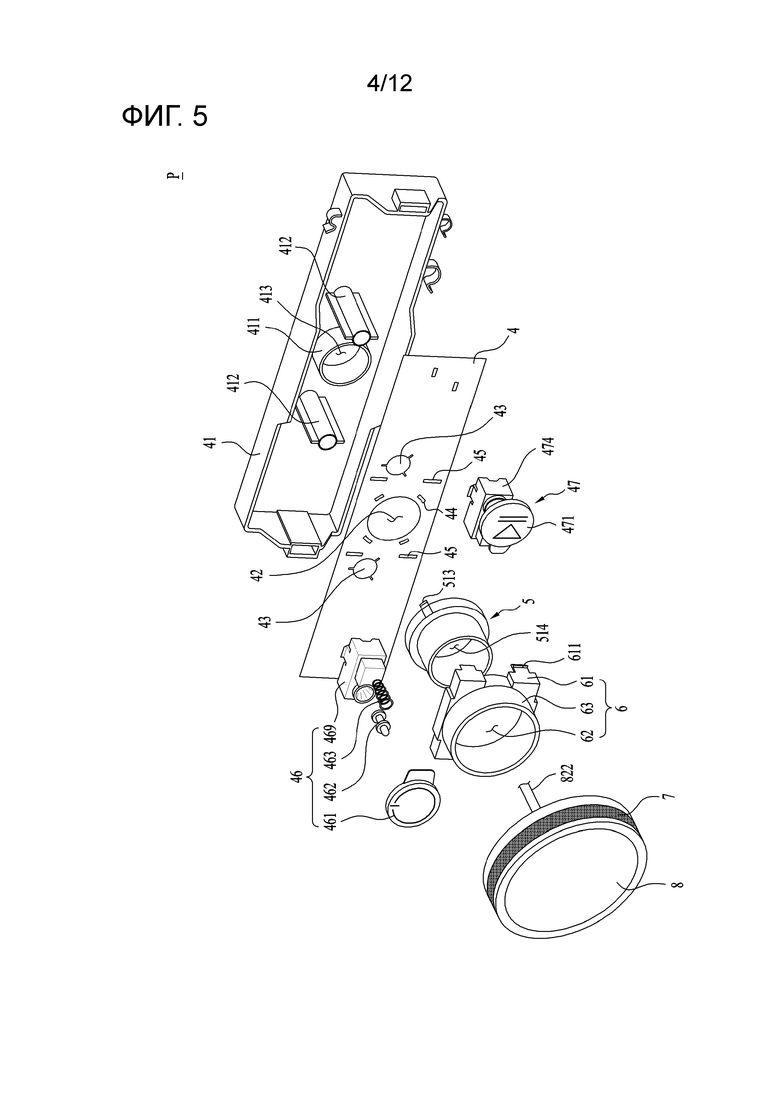

[37] Фиг. 5 - конфигурация интерфейса.

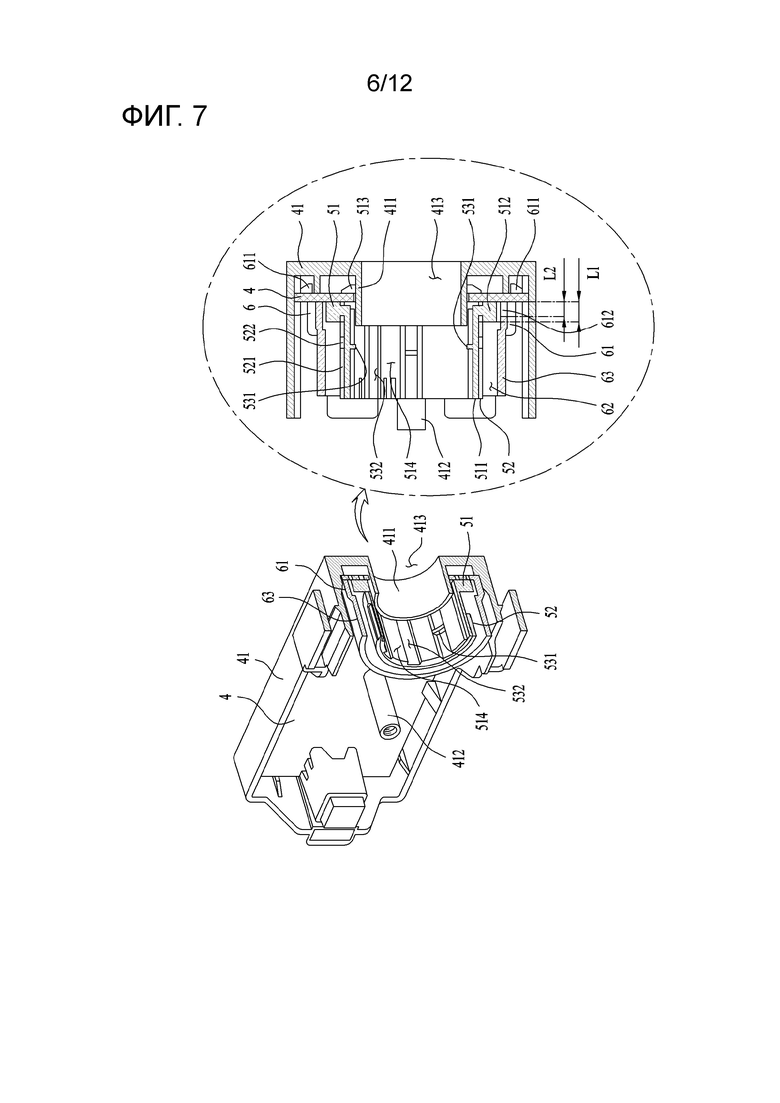

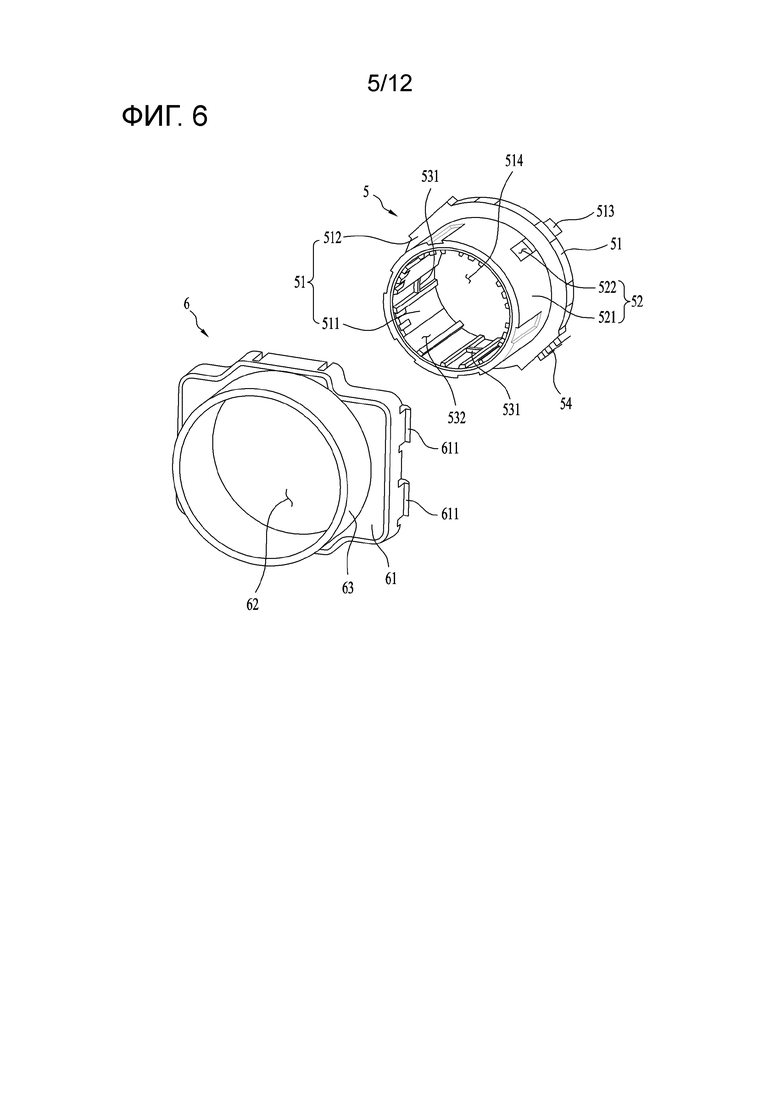

[38] Фиг. 6 и 7 - пример датчика положения и крышки датчика положения, предоставленных на интерфейсе.

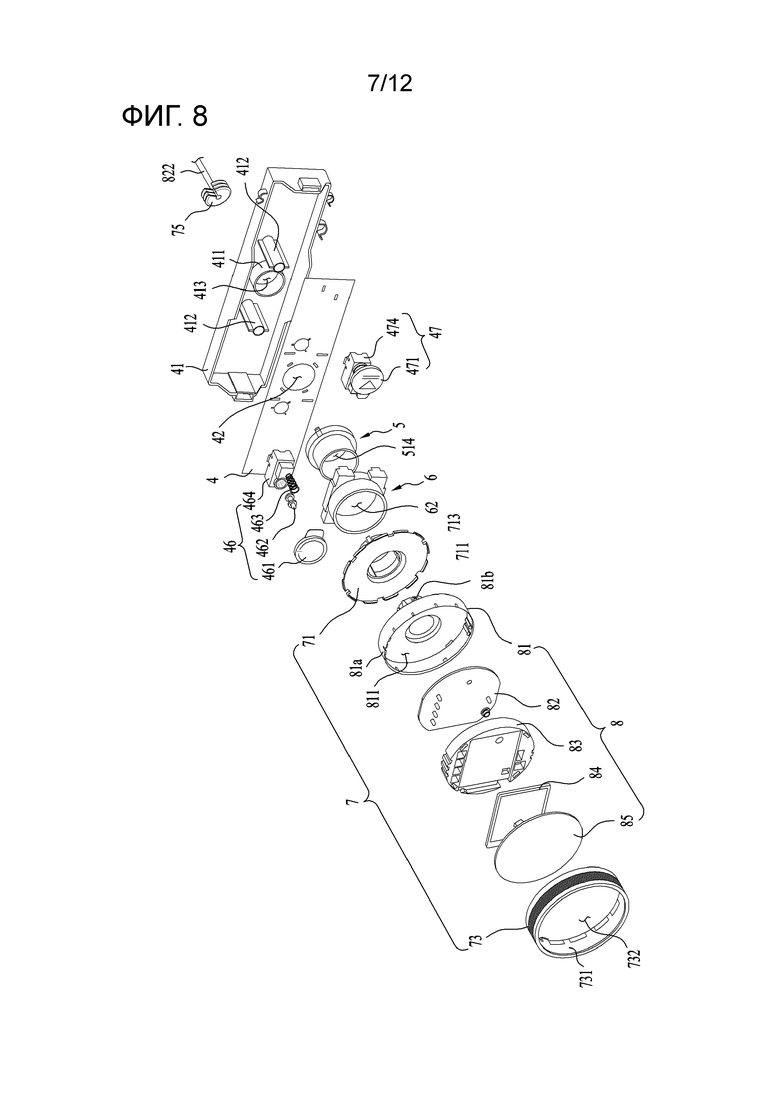

[39] Фиг. 8 - пример актуатора и блока отображения, предоставленных на интерфейсе.

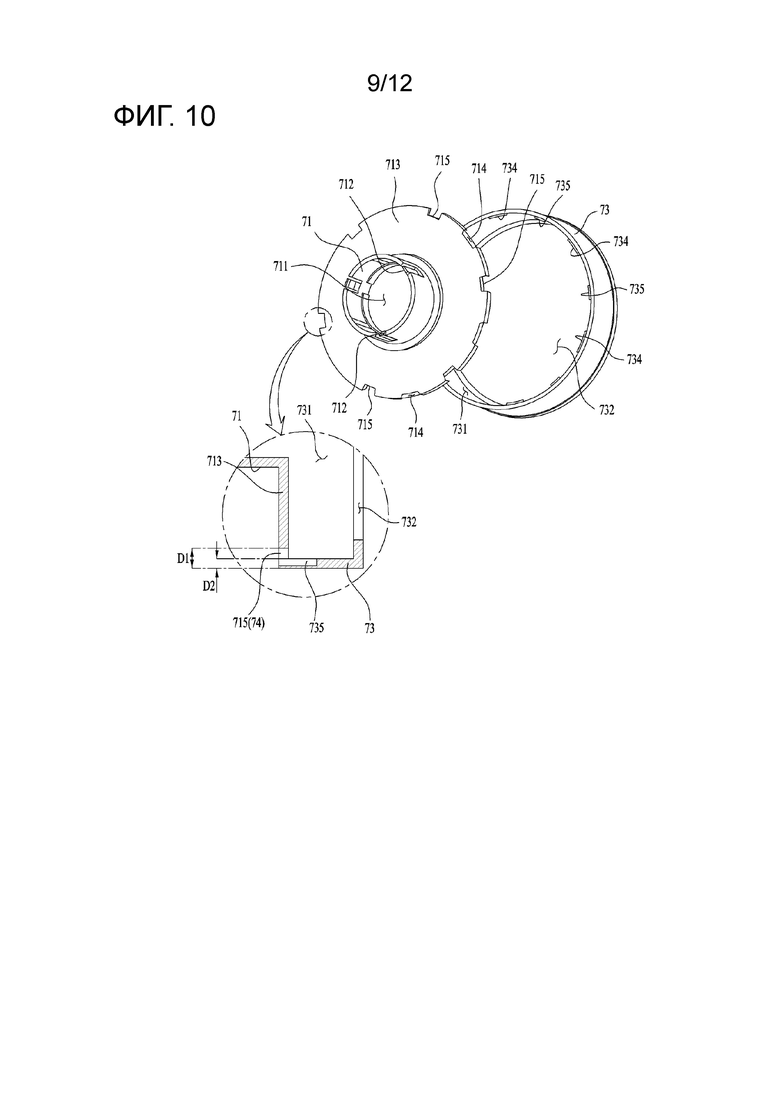

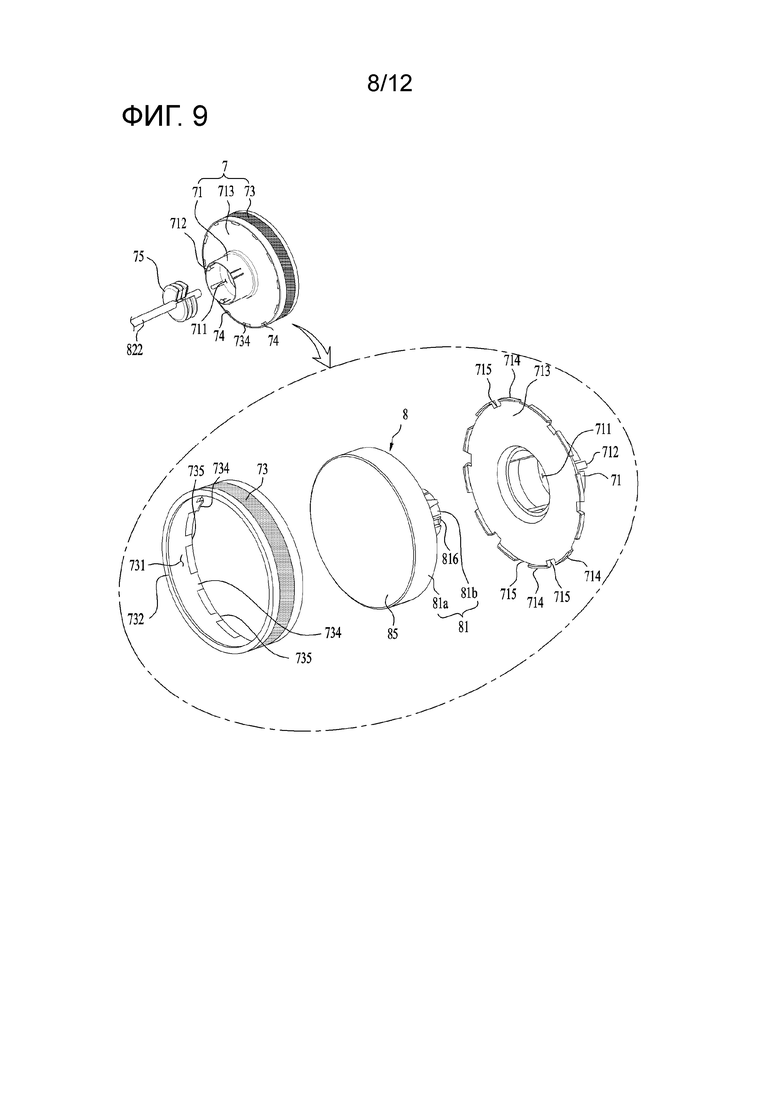

[40] Фиг. 9 и 10 - конфигурация актуатора.

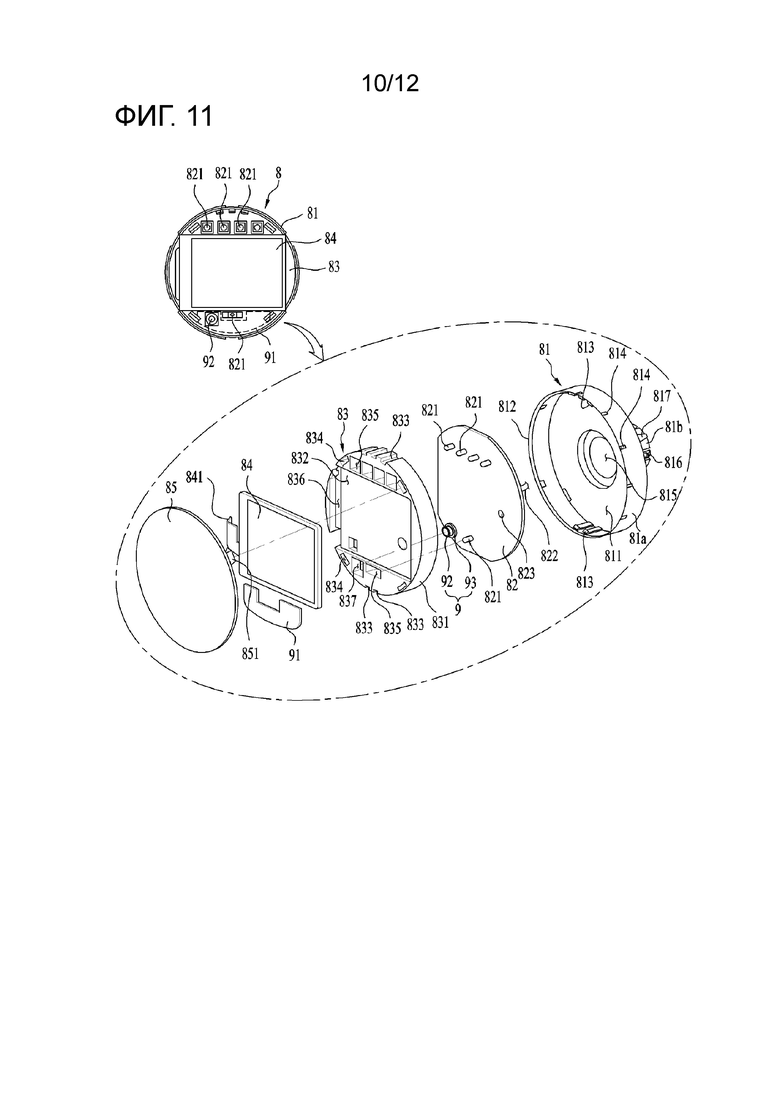

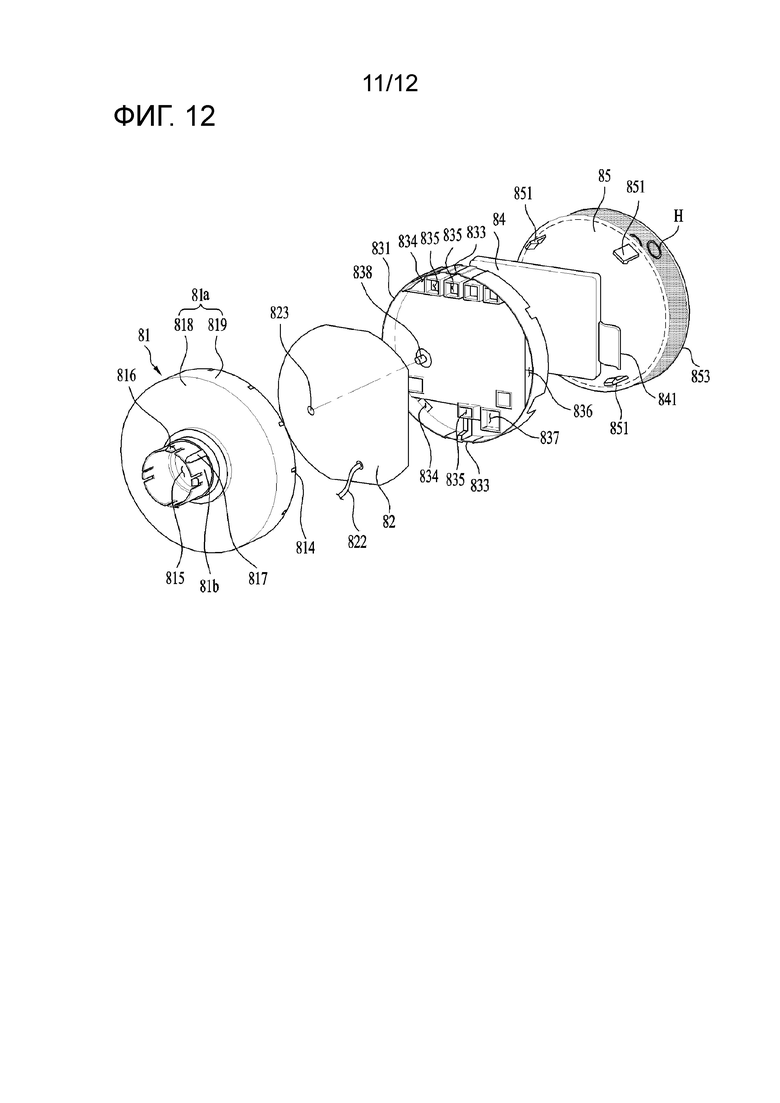

[41] Фиг. 11 и 12 - конфигурация блока отображения.

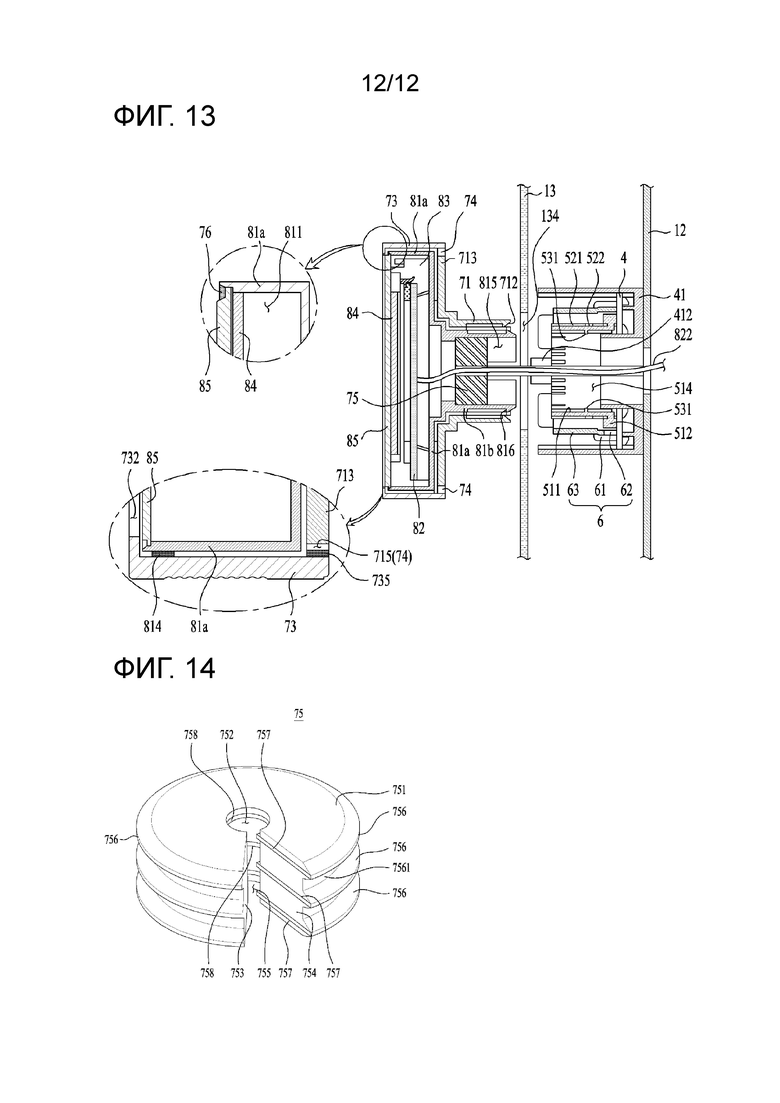

[42] Фиг. 13 - пример сборочной конструкции интерфейса.

[43] Фиг. 14 - пример уплотнительной части, предоставленной на актуаторе.

Наилучший способ осуществления изобретения

[44] В дальнейшем подробно описываются варианты осуществления интерфейса и оборудования для обработки белья, включающего в себя интерфейс, со ссылкой на прилагаемые чертежи.

[45] Как показано на фиг. 1, оборудование 100 для обработки белья включает в себя кожух 1 и интерфейс P, предоставленный в кожухе 1. Интерфейс P, описанный в данном документе, означает устройство или программу для связи между пользователем и оборудованием для обработки белья (которое включает в себя другие электронные устройства, включающие в себя оборудование для обработки белья). Связь между пользователем и оборудованием для обработки белья означает процесс ввода команды управления в оборудование для обработки белья и процесс передачи информации пользователю.

[46] Кожух 1 может включать в себя корпус 11 кожуха с одной открытой поверхностью и переднюю панель 13, прикрепленную к открытой поверхности корпуса кожуха. Фиг. 1 показывает пример случая, в котором передняя панель 13 прикрепляется к передней стороне корпуса 11 кожуха для того, чтобы задавать переднюю поверхность оборудования для обработки белья.

[47] Как показано на фиг. 2, передняя панель 13 может включать в себя впускное отверстие 131 панели для сообщения между внутренней и внешней частью кожуха 1. Впускное отверстие 131 панели предоставляется с возможностью закрываться посредством дверцы 132, поворотно прикрепленной к кожуху 1.

[48] Бак 2, предоставляющий пространство, в котором хранится вода, и барабан 3, который поворотно предоставляется в баке и предоставляет пространство, в котором одежда (родовое название объекта для стирки), могут предоставляться в кожухе 1.

[49] Бак 2 может включать в себя цилиндрический корпус 21 бака с пустой внутренней частью. Корпус 21 бака может закрепляться в кожухе 1 через опору 22 бака, и фиг. 2 показывает пример случая, в котором опора 22 бака включает в себя пружину (которая соединяет верхнее пространство корпуса бака с кожухом) и амортизатор (который соединяет нижнее пространство корпуса бака с кожухом).

[50] Впускное отверстие 211 бака предоставляется на поверхности пространства, предоставленного посредством корпуса 21 бака, которая обращена к впускному отверстию 131 панели, и впускное отверстие 131 панели и впускное отверстие 211 бака соединяются между собой через прокладку 212. Прокладка 212 представляет собой устройство, которое включает в себя упругий корпус, такой как резина, с тем чтобы предотвращать выпуск воды в корпусе 21 бака в кожух 1 и минимизировать передачу вибрации корпуса 21 бака в кожух 1.

[51] Вода может подаваться в корпус 21 бака через систему 23 подачи воды, и вода, хранимая в корпусе 21 бака, может выпускаться за пределы кожуха 1 через слив 25.

[52] Слив 25 может включать в себя насос 252, расположенный в точке ниже нижней поверхности корпуса 21 бака, первую сливную трубу 251, соединяющую корпус 21 бака и насос 252, и вторую сливную трубу 253, направляющую воду, выпускаемую из насоса 252, за пределы кожуха.

[53] Система 23 подачи воды может включать в себя трубу 231 для подачи воды, соединяющую источник воды, расположенный за пределами кожуха, с корпусом 21 бака, и клапан 233 подачи воды, выполненный с возможностью управлять открытием и закрытием трубы 231 для подачи воды.

[54] Как показано на чертеже, оборудование 100 для обработки белья дополнительно может включать в себя систему 24 подачи детергента.

[55] Как показано на фиг. 3, блок 24 подачи детергента может включать в себя короб 241 для выдвижного ящика, предоставленный в кожухе 1, соединительную трубу 242, соединяющую короб для выдвижного ящика с корпусом 21 бака, и выдвижной ящик 243, который убирается или выдвигается в или из короба 241 для выдвижного ящика через впускное отверстие 133 выдвижного ящика, предоставленное в передней панели 13.

[56] Выдвижной ящик 243 может включать в себя камеру 245, предоставляющую пространство, в котором хранится детергент, и выпускной проток 247, выпускающий детергент в камере в короб 241 для выдвижного ящика. Выпускной проток 247 может включать в себя водоловушку (сифонный проток), перемещающую жидкость в короб 241 для выдвижного ящика, когда уровень жидкости, хранимой в камере 245, превышает предварительно установленный уровень воды.

[57] Когда система 24 подачи детергента предоставляется в оборудовании 100 для обработки белья, система 23 подачи воды дополнительно может включать в себя сопло 232, подающее воду в камеру 245. Сопло 232 может прикрепляться к кожуху 1, с тем чтобы задавать верхнюю поверхность короба 241 для выдвижного ящика, и труба 231 для подачи воды может предоставляться с возможностью соединять источник воды с соплом 232.

[58] Панель 248 выдвижного ящика может предоставляться на передней поверхности выдвижного ящика 243. Выдвижная панель 248 может предоставляться с возможностью закрывать впускное отверстие 133 выдвижного ящика и может включать в себя ручку выдвижного ящика.

[59] Как показано на фиг. 2, барабан 3 может включать в себя цилиндрический корпус 31 барабана, расположенный в корпусе 21 бака, и приводной блок 32, прикрепляющий с возможностью вращения корпус 31 барабана к корпусу 21 бака.

[60] Впускное отверстие 311 барабана может предоставляться на поверхности пространства, предоставленного посредством корпуса 31 барабана, которая обращена к впускному отверстию 211 бака. Таким образом, одежда может быть помещена в корпус 31 барабана через впускное отверстие 131 панели, впускное отверстие 211 бака и впускное отверстие 311 барабана.

[61] Сквозная полость 312 барабана для сообщения между внутренней и внешней частью корпуса барабана может предоставляться в корпусе 31 барабана. Сквозная полость 312 барабана может предоставляться на каждой из периферической поверхности, передней поверхности (поверхности, окружающей впускное отверстие барабана) и задней поверхности корпуса 31 барабана. Следовательно, вода или детергент, подаваемый в корпусе 21 бака, может подаваться в корпусе 31 барабана через сквозную полость 312 барабана.

[62] Приводной блок 32 может включать в себя статор 321, который прикрепляется к задней поверхности корпуса 21 бака с возможностью генерировать вращающееся магнитное поле, ротор 322, вращающийся посредством вращающегося магнитного поля, и вращательный вал 323, проходящий через заднюю поверхность корпуса 21 бака и соединяющий корпус 31 барабана с ротором 322.

[63] Как показано на фиг. 3, передняя панель 13 может прикрепляться к корпусу 11 кожуха через опору 12 панели. Другими словами, опора 12 панели может прикрепляться к корпусу 11 кожуха, и передняя панель 13 может прикрепляться к опоре 12 панели. В этом случае, как показано на фиг. 4, опора 121 панели может включать в себя сквозную полость 121 выдвижного ящика, через которую проходит выдвижной ящик 243.

[64] Интерфейс P может прикрепляться к канавке для монтажа интерфейса, предоставленной в опоре 12 панели, или может прикрепляться к передней панели 13 с возможностью позиционироваться в канавке для монтажа интерфейса.

[65] Как показано на фиг. 5, интерфейс P может включать в себя печатную плату 4 (первую печатную плату), расположенную в кожухе 1, датчик 5 положения, прикрепленный к печатной плате и расположенный в кожухе 1, актуатор 7, соединенный с датчиком 5 положения с возможностью прохождения через переднюю панель 13, и блок 8 отображения, прикрепленный к датчику 5 положения или первой печатной плате 4 с возможностью прохождения через переднюю панель 13.

[66] Первая печатная плата 4 может представлять собой плату, включающую в себя схему управления, требуемую для того, чтобы управлять (управлять мощностью или функционально управлять), по меньшей мере, одним из приводного блока 32, клапана 233 подачи воды и насоса 252, и может прикрепляться к передней панели 13 или опоре 12 панели через кожух 41. Первая печатная плата 4 может включать в себя первую плату, прикрепленную к кожуху 41, и схему (первую схему), прикрепленную к первой плате.

[67] Кожух 41 может предоставляться в любой форме при условии, что первая печатная плата 4 должна прикрепляться к передней панели 13 или опоре 12 панели, и фиг. 5 показывает пример случая, в котором кожух 41 имеет одну открытую поверхность (которая обращена к опоре панели) с шестигранной формой.

[68] Кожух 41 может включать в себя втулку, выполненную с возможностью задавать позицию первой печатной платы 4. Фиг. 5 показывает пример случая, в котором втулка включает в себя первую втулку 411 и вторую втулку 412. В этом случае, первая печатная плата 4 может включать в себя сквозную полость 42 платы, через которую проходит первая втулка 411, и полость 43 для вставки втулки, через которую проходит вторая втулка 412. Когда первая печатная плата 4 включает в себя первую плату и первую схему, сквозная полость 42 платы и полость 43 для вставки втулки могут предоставляться с возможностью прохождения через первую плату. Вторая втулка 412 может предоставляться таким образом, что она расположена в каждом из левого и правого пространств первой втулки 411, либо может предоставляться таким образом, что она расположена в каждом из верхнего и нижнего пространств первой втулки 411.

[69] Провод 822 может соединяться с блоком 8 отображения, и провод 822 может включать в себя линию подачи мощности, подающую мощность в дисплей, и линию связи для связи между блоком 8 отображения и устройствами в кожухе, включающими в себя первую печатную плату 4.

[70] Первая втулка 411 может включать в себя сквозную полость 413 первой втулки, и опора 12 панели может включать в себя сквозную полость 123 для проводов (см. фиг. 4). В этом случае, провод 822 может вставляться в сквозную полость 413 первой втулки и сквозную полость 123 для проводов с возможностью протягиваться в кожухе 1.

[71] Первая печатная плата 4 дополнительно может включать в себя первый блок 46 ввода и второй блок 47 ввода. Первый блок 46 ввода может включать в себя устройство, которое вводит команду управления, запрашивающую подачу мощности в оборудование 100 для обработки белья, и второй блок 47 ввода может включать в себя устройство, выполненное с возможностью вводить команду, запрашивающую выполнение команды управления, отображаемой на блоке 8 отображения, или команду, запрашивающую временное прерывание команды управления, которая в данный момент выполняется посредством оборудования 100 для обработки белья. Первый блок 46 ввода и второй блок 47 ввода прикрепляются к первой плате с возможностью соединяться с первой схемой.

[72] Первый блок 46 ввода и второй блок 47 ввода могут предоставляться с возможностью генерировать управляющий сигнал посредством обнаружения статического электричества тела пользователя.

[73] Первый блок 46 ввода может включать в себя первую кнопку 461, доступную из кожуха 1, первый датчик 464 обнаружения, прикрепленный к первой печатной плате 4, и проводник 463 (первую сенсорную пружину), соединяющий первую кнопку с первым датчиком обнаружения. Второй блок 47 ввода может включать в себя вторую кнопку 471, доступную из кожуха 1, второй датчик 474 обнаружения, прикрепленный к первой печатной плате 4, и проводник (не показан, вторую сенсорную пружину), соединяющий вторую кнопку со вторым датчиком обнаружения.

[74] Как показано на фиг. 3, передняя панель 13 может включать в себя монтажную часть 136 для первой кнопки и монтажную часть 137 для второй кнопки, первая кнопка 461 может быть доступной из кожуха 1 через монтажную часть 136 для первой кнопки, и вторая кнопка 471 может быть доступной из кожуха 1 через монтажную часть 137 для второй кнопки.

[75] Первый блок 46 ввода и второй блок 47 ввода могут предоставляться в левом и правом пространствах блока 8 отображения, соответственно, могут предоставляться в верхнем и нижнем пространствах дисплея либо могут быть размещены вверху и внизу либо слева или справа в любом из левого и правого пространств дисплея.

[76] Как показано на фиг. 5, первая сенсорная пружина 463 и вторая сенсорная пружина могут предоставляться в форме катушки, которая предоставляет восстанавливающую силу в первую кнопку 461 и вторую кнопку 471. Чтобы предотвращать отделение первой кнопки 461 и второй кнопки 471 от монтажных частей 136 и 137 для кнопки, соответственно, первый блок 46 ввода может включать в себя первый стопор 462, ограничивающий диапазон движения первой кнопки, и второй блок 47 ввода может включать в себя второй стопор (не показан), ограничивающий диапазон движения второй кнопки.

[77] Датчик 5 положения представляет собой устройство, которое формирует электрический сигнал во время вращения актуатора 7 (или формирует электрический сигнал, задаваемый по-разному в зависимости от угла поворота актуатора) при поворотном прикреплении актуатора 7 к первой печатной плате 4.

[78] Как показано на фиг. 6, датчик 5 положения может включать в себя закрепляющую часть 51, которая прикрепляется к первой печатной плате 4 и к которой прикрепляется блок 8 отображения, вращающуюся часть 52, которая прикрепляется с возможностью вращения к закрепляющей части 51 и к которой прикрепляется актуатор 7, и генератор 54 сигналов, который формирует электрический сигнал во время вращения вращающейся части 52. Закрепляющая часть 51 может прикрепляться к первой плате, и генератор 54 сигналов может прикрепляться к первой закрепляющей части 51 с возможностью соединяться с первой схемой.

[79] Закрепляющая часть 51 может включать в себя закрепляющий корпус 512, прикрепленный к первой печатной плате 4, корпус 511 опоры, который проходит из закрепляющего корпуса 512 и к которому прикрепляется с возможностью вращения вращающаяся часть 52, и сквозную полость 514 корпуса, которая проходит через закрепляющий корпус и корпус опоры и соединяется со сквозной полостью 42 платы (соединенной со сквозной полостью первой втулки).

[80] Закрепляющий корпус 512 может предоставляться в цилиндрической форме. Крепежный элемент 513 подложки может предоставляться на периферической поверхности закрепляющего корпуса 512 или одной поверхности закрепляющего корпуса (которая обращена к первой печатной плате). В этом случае, первая печатная плата 4 может включать в себя закрепляющую полость 44 датчика положения (см. фиг. 5), в которую вставляется крепежный элемент 513 подложки.

[81] Как показано на фиг. 5, крепежный элемент 513 подложки и закрепляющая полость 44 датчика положения могут предоставляться во множественном числе, и закрепляющая полость 44 датчика положения может располагаться с возможностью окружать сквозную полость 42 платы.

[82] Как показано на фиг. 6, закрепляющая часть 531 крепежного корпуса, крепящая блок 8 отображения к закрепляющей части 51, и канавка 532 для настройки положения, предотвращающая вращение блока 8 отображения (закрепляющая позицию дисплея), когда блок 8 отображения вставляется в сквозную полость 514 корпуса, могут предоставляться в сквозной полости 514 корпуса.

[83] Закрепляющая часть 531 крепежного корпуса может включать в себя выступ, который выступает к центру сквозной полости 514 корпуса, по меньшей мере, из одного из корпуса 511 опоры и закрепляющего корпуса 512. Схема показывает пример случая, в котором закрепляющая часть 531 крепежного корпуса предоставляется на корпусе 511 опоры.

[84] Канавка 532 для настройки положения может включать в себя канавку, сформированную посредством вогнутого изгиба одной поверхности закрепляющей части 51, которая задает сквозную полость 514 корпуса. В этом случае, канавка 532 для настройки положения может предоставляться в направлении длины сквозной полости 514 корпуса.

[85] Вращающаяся часть 52 может включать в себя вращающийся корпус 521, присоединенный с возможностью вращения к корпусу 511 опоры. Вращающийся корпус 521 должен включать в себя сквозную полость вращающегося корпуса, через которую проходит корпус 511 опоры.

[86] Вращающийся корпус 521 может включать в себя крепежный элемент 522 вала, к которому крепится актуатор 7. Крепежный элемент 522 вала может включать в себя крепежную полость, сформированную с возможностью прохождения через периферическую поверхность вращающегося корпуса 521, или может включать в себя крепежную канавку, сформированную посредством вогнутого изгиба периферической поверхности вращающегося корпуса 521.

[87] Генератор 54 сигналов может включать в себя магнит, прикрепленный к вращающемуся корпусу 521, датчик, предоставленный на закрепляющем корпусе 512 или корпусе 511 опоры для того, чтобы обнаруживать магнитную силу, и контактный вывод, соединяющий первую схему, предоставленную на первой печатной плате 4, с датчиком. Магнит может включать в себя множество постоянных магнитов, которые разнесены друг от друга вдоль периферической поверхности вращающегося корпуса 521.

[88] Как показано на фиг. 7, первая печатная плата 4, собранная с датчиком 5 положения, может покрываться изоляционным материалом. Это служит для того, чтобы минимизировать вероятность коротких замыканий посредством подачи воды в первую печатную плату 4. Чтобы предотвращать прикрепление вращающегося корпуса 521 к корпусу 511 опоры посредством изоляционного материала, когда изоляционный материал применяется к одной поверхности первой печатной платы 4 (которая обращена к передней панели), крышка 6 датчика положения дополнительно может предоставляться на интерфейсе P.

[89] Крышка 6 датчика положения может прикрепляться к первой печатной плате 4 и может предоставляться в форме трубы, окружающей датчик 5 положения. Другими словами, как показано на схеме, крышка 6 датчика положения может включать в себя крышку 61 закрепляющего корпуса, прикрепленную к первой печатной плате 4 (прикрепленную к первой плате) с возможностью окружать закрепляющий корпус 512, и сквозную полость 62 крышки, которая предоставляется с возможностью прохождения через крышку 61 закрепляющего корпуса и в которую вставляется датчик 5 положения.

[90] Крепежный элемент 611 подложки может предоставляться на крышке 61 закрепляющего корпуса, и закрепляющая полость 45 крышки датчика положения, к которой прикрепляется крепежный элемент 611 подложки, может предоставляться на первой печатной плате 4 (закрепляющая полость крышки датчика положения может предоставляться в первой плате). Крепежный элемент 611 подложки и закрепляющая полость 45 крышки датчика положения могут предоставляться во множественном числе, и закрепляющие полости 45 крышки датчика положения могут быть выполнены с возможностью окружать крепежный элемент 513 подложки.

[91] Чтобы выпускать воду, протекающую в крышку 61 закрепляющего корпуса, выпускное отверстие 612 крышки дополнительно может предоставляться на периферической поверхности крышки 61 закрепляющего корпуса. Выпускное отверстие 612 крышки может быть расположено в нижней части периферической поверхности крышки 61 закрепляющего корпуса.

[92] Вышеуказанный изоляционный материал может применяться к первой печатной плате 4 после того, как датчик 5 положения и крышка 6 датчика положения присоединяются к этому, и изоляционный материал, распыляемый в частичную область первой печатной платы 4 (внешнее пространство крышки датчика положения), может протекать в крышку 6 датчика положения через выпускное отверстие 612 крышки. В этом процессе, чтобы блокировать подачу изоляционного материала во вращающийся корпус 521, расстояние L1 до самого верхнего конца закрепляющего корпуса 512 от первой печатной платы может задаваться равным или большим расстояния L2 до самого верхнего конца выпускного отверстия 612 крышки от первой печатной платы.

[93] Крышка 6 датчика положения дополнительно может включать в себя крышку 63 корпуса опоры, проходящую из крышки 61 закрепляющего корпуса и окружающую вращающийся корпус 521 (окружающую корпус опоры). Крышка 63 корпуса опоры может ограничивать перемещение актуатора 7 в направлении диаметра сквозной полости 62 крышки и в силу этого может предотвращать отделение актуатора 7 от вращающегося корпуса 521.

[94] Как показано на фиг. 8, актуатор 7 может включать в себя вал 71, прикрепленный к вращающемуся корпусу 521 с возможностью прохождения через переднюю панель 13, и ручку 73, прикрепленную к валу 71 и расположенную за пределами кожуха 1.

[95] Кожух 1 может включать в себя сквозную полость 134 панели (см. фиг. 3), сформированную с возможностью прохождения через переднюю панель 13, и вал 71 может формироваться с возможностью прохождения через сквозную полость 134 панели.

[96] Как показано на фиг. 9, вал 71 может включать в себя трубу, содержащую сквозную полость 711 вала, сформированную в ней. Вращающийся корпус 521, предоставленный на датчике положения, может вставляться в сквозную полость 711 вала, и крепежный элемент 712 вращающегося корпуса, предоставленный на периферической поверхности вала 71 и расположенный в сквозной полости 711 вала, может присоединяться к крепежному элементу 522 вала, предоставленному на вращающемся корпусе. Таким образом, вал 71 может прикрепляться к вращающемуся корпусу 521 через крепежный элемент 712 вращающегося корпуса и крепежный элемент 522 вала.

[97] Ручка 73 может прикрепляться к валу 71, который должен позиционироваться за пределами кожуха 1, и пользователь может подавать силу, требуемую для вращения вращающегося корпуса 521, в вал 71 через ручку 73.

[98] Ручка 73 может включать в себя пространство 731 размещения, сформированное в ручке с возможностью сообщаться со сквозной полостью 711 вала, и сквозную полость 732 ручки, сформированную с возможностью прохождения через одну поверхность ручки 73 для сообщения между пространством 731 размещения и наружной стороной.

[99] Когда диаметр ручки 73 задается большим диаметра вала 71, основание 713, к которому прикрепляется ручка 73, дополнительно может предоставляться на валу 71. Основание 713 может включать в себя диск, прикрепленный к периферической поверхности вала 71.

[100] Ручка 73 и основание 713 могут присоединяться друг к другу через крепежный элемент 734 основания, предоставленный на ручке 73, и крепежный элемент 714 ручки, предоставленный на основании 713.

[101] Как показано на фиг. 10, крепежный элемент 734 основания может включать в себя множество выступов, прикрепленных к ручке таким образом, что они расположены в пространстве 731 размещения, и крепежный элемент 714 ручки может включать в себя канавку, которая предоставляется в основании 713 и в которой размещается выступ.

[102] Чтобы упрощать присоединение между ручкой 73 и основанием 713, ручка 73 может включать в себя крепежную направляющую 735, расположенную между крепежным элементом 734 основания и другим крепежным элементом 734 основания, и основание 713 может включать в себя направляющую канавку 715, в которую вставляется крепежная направляющая 735. Направляющая канавка 715 может включать в себя канавку, сформированную посредством изгиба периферической поверхности основания 713 к сквозной полости 711 вала.

[103] Чтобы выпускать воду или посторонние вещества, протекающие в ручку 73, за пределы ручки 73, выпускное отверстие 74 ручки может предоставляться в любой из ручки 73 и основания 713. Как показано на фиг. 10, глубина D1 направляющей канавки 715 (длина до нижней поверхности направляющей канавки из края основания) может задаваться большей высоты D2 крепежной направляющей 735 (длины до свободного конца крепежной направляющей из ручки). В этом случае, выпускное отверстие 74 ручки может задаваться в качестве пространства, сформированного между направляющей канавкой 715 и крепежной направляющей 735.

[104] Фиг. 11 показывает пример блока 8 отображения, и блок 8 отображения может включать в себя корпус 81, прикрепленный к закрепляющему корпусу 512 датчика положения и расположенный в пространстве 731 размещения актуатора, дисплей 84, прикрепленный к корпусу и отображающий информацию (информацию, связанную с управлением и работой оборудования для обработки белья), и печатную плату 82 (вторую печатную плату и печатную плату блока отображения), предоставленную на корпусе и управляющую дисплеем 84.

[105] Корпус 81 может включать в себя крепежный корпус 81b, прикрепленный к закрепляющему корпусу 512 посредством вставки сквозной полости 514 корпуса через сквозную полость 711 вала, и корпус 81a размещения, прикрепленный к крепежному корпусу 81b и расположенный в пространстве 731 размещения.

[106] Корпус 81a размещения может предоставляться в любой форме при условии, что корпус 81a размещения должен вставляться в пространство 731 размещения, и фиг. 11 показывает пример, в котором корпус 81a размещения предоставляется в цилиндрической форме.

[107] Пространство 811 для монтажа формируется в корпусе 81a размещения, и пространство 811 для монтажа предоставляется с возможностью сообщаться с пространством 731 размещения, предоставленным в ручке через, сквозную полость 812 корпуса размещения (сквозная полость корпуса размещения предоставляется с возможностью сообщаться со сквозной полостью ручки). Другими словами, сквозная полость 812 корпуса размещения предоставляется на поверхности пространства, предоставленного посредством корпуса 81a размещения, которая обращена к сквозной полости 732 ручки.

[108] Крепежный корпус 81b может предоставляться в любой форме при условии, что крепежный корпус 81b вставляется в сквозную полость 711 вала и сквозную полость 514 корпуса датчика положения, и фиг. 12 иллюстрирует пример случая, в котором крепежный корпус 81b предоставляется в цилиндрической форме. Крепежный корпус 81b включает в себя сквозную полость 815 крепежного корпуса, соединенную с пространством 811 для монтажа.

[109] Крепежный элемент 816 закрепляющего корпуса может предоставляться на периферической поверхности крепежного корпуса 81b. Крепежный элемент 816 закрепляющего корпуса представляет собой устройство, которое прикрепляет корпус 81 к закрепляющей части 531 крепежного корпуса, предоставленному на датчике положения.

[110] Множество выступов 817 для настройки положения дополнительно могут предоставляться на периферической поверхности крепежного корпуса 81b.

[111] Выступ 817 для настройки положения может предоставляться в форме с возможностью вставляться в канавку 532 для настройки положения, предоставленную в датчике положения, и выступы 817 для настройки положения могут быть расположены в точке, соответствующей положения канавки 532 для настройки положения. Выступы 817 для настройки положения и канавка 532 для настройки положения могут представлять собой устройства, которые минимизируют риск того, что крепежный элемент 816 закрепляющего корпуса не присоединяется к закрепляющей части 531 крепежного корпуса, когда крепежный корпус 81b вставляется в сквозную полость 514 корпуса (устройства, которые обеспечивают присоединение между крепежным элементом закрепляющего корпуса и закрепляющей частью крепежного корпуса).

[112] Как показано на фиг. 11, вторая печатная плата 82 может вставляться в пространство 811 для монтажа, и провод 822, соединенный со второй печатной платой 82, может протягиваться из корпуса 81 через сквозную полость 815 крепежного корпуса. Вторая печатная плата 82 может включать в себя вторую плату и вторую схему, прикрепленную ко второй плате.

[113] Как показано на фиг. 12, корпус 81a размещения может включать в себя дискообразное основание 818 корпуса размещения, проходящее в направлении диаметра сквозной полости 815 крепежного корпуса из периферической поверхности крепежного корпуса 81b, и периферическую поверхность 819 корпуса размещения, проходящую в направлении длины крепежного корпуса 81b из края основания корпуса размещения. В этом случае, пространство 811 для монтажа может формироваться посредством основания 818 корпуса размещения и периферической поверхности 819 корпуса размещения. Когда вторая печатная плата 82 предоставляется в пространстве 811 для монтажа, как описано выше, риск того, что вторая печатная плата 82 повреждается посредством внешней силы, может минимизироваться.

[114] Как показано на фиг. 11, вторая печатная плата 82 может включать в себя множество индикаторов 821. Другими словами, блок отображения может включать в себя множество индикаторов 821, прикрепленных ко второй плате с возможностью соединяться со второй схемой.

[115] Вторая печатная плата 82 может управлять дисплеем 84 таким образом, чтобы отображать предварительно установленную информацию согласно вращению ручки 73 (согласно электрическому сигналу, предоставленному посредством генератора сигналов).

[116] Чтобы поддерживать интервал между второй печатной платой 82 и дисплеем 84, предотвращать повреждение индикаторов 821 и направлять свет, излучаемый из индикаторов 821, за пределы пространства 811 для монтажа, пространство 811 для монтажа может включать в себя монтажную часть 83, расположенный между дисплеем 84 и второй печатной платой 82.

[117] Монтажная часть 83 может включать в себя монтажный корпус 831, прикрепленный к корпусу 81a размещения и расположенный в пространстве 811 для монтажа. Монтажный корпус 831 может предоставляться в любой форме при условии, что монтажный корпус 831 должен вставляться в пространство 811 для монтажа, и фиг. 11 показывает пример случая, в котором монтажный корпус 831 предоставляется в аппроксимированной цилиндрической форме.

[118] Канавка 832 размещения, к которой прикрепляется дисплей 84, может предоставляться на одной поверхности монтажного корпуса 831. Канавка 832 размещения может включать в себя сквозную полость 836 соединителя, и соединитель 841 (гибкая PCB), предоставленный на дисплее 84, может соединяться со второй печатной платой 82 посредством вставки в сквозную полость 836 соединителя.

[119] Монтажный корпус 831 может включать в себя сквозные полости 835 индикатора, в которые вставляются индикаторы 821. Число сквозных полостей 835 индикатора может быть идентичным числу индикаторов 821, и положения сквозных полостей 835 индикатора должны задаваться как пространство монтажного корпуса, расположенное выше канавки 832 размещения, или пространство монтажного корпуса, расположенное ниже канавки 832 размещения. Это служит для того, чтобы пропускать свет, излучаемый из индикаторов 821, за пределы корпуса 81 через сквозные полости 835 индикатора.

[120] Монтажная часть 83 может прикрепляться к корпусу 81 через крепежный элемент 813 монтажного корпуса, предоставленный на корпусе 81a размещения, и крепежный элемент 833 корпуса размещения, предоставленный на монтажном корпусе 831. Крепежный элемент 813 монтажного корпуса может включать в себя множество выступов, расположенных в пространстве 811 для монтажа, и крепежный элемент 833 корпуса размещения может включать в себя канавки, которые предоставляются на периферической поверхности монтажного корпуса 831 (на одной поверхности монтажного корпуса в контакте с корпусом размещения) и прикрепляются к крепежному элементу 813 монтажного корпуса.

[121] Число крепежных элементов 813 монтажного корпуса и число крепежных элементов 833 корпуса размещения должны задаваться равными друг другу, и положения крепежных элементов 813 монтажного корпуса и крепежных элементов 833 корпуса размещения должны задаваться таким образом, что они соответствуют друг другу.

[122] Чтобы увеличивать силу крепления монтажного корпуса 831, крепежный элемент 833 корпуса размещения может включать в себя верхний крепежный элемент, расположенный выше поверхности 832 размещения, и нижний крепежный элемент, расположенный ниже поверхности 832 размещения. В отличие от того, что показано на схеме, крепежные элементы 833 корпуса размещения могут предоставляться в левой и правой сторонах поверхности размещения.

[123] Корпус 81a размещения дополнительно может включать в себя крышку 85, чтобы предотвращать протекание воды и посторонних веществ в дисплей 84 и вторую печатную плату 82.

[124] Крышка 85 может прикрепляться, по меньшей мере, к одному из корпуса 81a размещения и монтажного корпуса 831, чтобы закрывать сквозную полость 812 корпуса размещения. Крышка 85 должна включать в себя материал с прозрачностью для просмотра снаружи информации, отображаемой на дисплее 84, и света, излучаемого из индикаторов 821.

[125] Когда крышка 85 прикрепляется к монтажному корпусу 831, крышка 85 может включать в себя закрепляющий выступ 851 крышки, выступающий к монтажному корпусу 831, и монтажный корпус 831 может включать в себя крепежный элемент 834 закрепляющего выступа, к которому присоединяется закрепляющий выступ 851 крышки.

[126] Как показано на фиг. 12, вторая печатная плата 82 также может прикрепляться к монтажному корпусу 831. Другими словами, монтажная часть 83 может включать в себя выступ 838, выступающий ко второй печатной плате 82 из монтажного корпуса 831, и вторая печатная плата 82 может включать в себя сквозную полость 823 выступа, в которую вставляется выступ 838.

[127] Крышка 85 дополнительно может включать в себя покровный лист 853, понижающий прозрачность крышки. Прозрачность покровного листа может задаваться равной степени, до которой затруднительно можно проверять внутреннюю часть пространства 811 для монтажа снаружи (прозрачность покровного листа задается ниже прозрачности крышки). Покровный лист 853 может прикрепляться к поверхности крышки 85, и буква или символ H может предоставляться в области покровного листа, в которую выдаются сквозные полости 835 индикатора.

[128] Как показано на фиг. 11, интерфейс P дополнительно может включать в себя блок 9 выбора, который принимает команду управления, с тем чтобы выбирать команду управления, отображаемую на дисплее 84.

[129] Блок 9 выбора может предоставляться с возможностью определять то, следует или нет выбирать команду управления, отображаемую на дисплее 84, посредством обнаружения того, находится или нет тело пользователя в контакте с крышкой 85.

[130] Другими словами, блок 9 выбора может включать в себя датчик 93, предоставленный на второй печатной плате 82 (прикрепленный ко второй плате с возможностью соединяться со второй схемой) и выполненный с возможностью обнаруживать статическое электричество тела пользователя, и проводники 91 и 92, выполненные с возможностью соединять датчик 93 с крышкой 85. Проводник 91 может включать в себя первый проводник 91, прикрепленный к крышке 85, и второй проводник 92, имеющий один конец, соединенный с первым проводником 91, и другой конец, соединенный с датчиком 93. В этом случае, монтажный корпус 831 должен включать в себя сквозную полость 837 проводника, в которую вставляется второй проводник 92.

[131] Первый проводник 91 может представлять собой устройство, которое упрощает ввод команды управления посредством расширения области, с которой пользователь находится в контакте. Как показано на фиг. 1, в интерфейсе P, имеющем конструкцию, описанную выше, область R1 отображения формируется в верхнем пространстве крышки 85, и область R2 ввода формируется в нижнем пространстве крышки 85. Следовательно, когда площадь первого проводника 91 расширяется, площадь области R2 ввода расширяется, и в силу этого пользователь может легко вводить команду управления. Площадь первого проводника 91 может задаваться равной 1/4-1/2 или меньше относительно крышки 85.

[132] Как показано на фиг. 8, в интерфейсе P, имеющем конструкцию, описанную выше, диаметр основания 713 может задаваться превышающим диаметр сквозной полости 711 вала. Это максимизирует объем пространства 731 для приема, в силу этого обеспечивая наличие множества устройств в пространстве 731 для приема.

[133] Когда объем пространства 731 размещения увеличивается, объем пространства 811 для монтажа, расположенного в пространстве размещения, может увеличиваться, и в силу этого размер дисплея 84 также может увеличиваться.

[134] Схема показывает случай, когда основание 713 предоставляется в форме диска, и вал 71 предоставляется в цилиндрической форме, но основание 713 и вал 71 могут предоставляться в различных формах. В этом случае, площадь поперечного сечения пространства 731 размещения может задаваться большей площади поперечного сечения вала 71 (площадь поперечного сечения основания может задаваться с большей площадью, чем площадь поперечного сечения сквозной полости вала).

[135] Интерфейс P, имеющий вышеуказанную конструкцию, может обеспечивать возможность отображения команды управления, поиска отображаемой команды управления и выбора отображаемой команды управления и минимизировать пространство, требуемое для установки. Тем не менее, интерфейс P, имеющий конструкцию, описанную выше, требует устройства, которое блокирует протекание воды или посторонних веществ в блок 8 отображения и актуатор 7 либо выпускает проточную воду или посторонние вещества наружу.

[136] Как показано на фиг. 13, актуатор 7 может включать в себя устройство, которое выпускает воду или посторонние вещества, протекающие в сквозную полость 732 ручки, за пределы пространства 731 размещения, и блок 8 отображения может включать в себя устройство, которое блокирует протекание посторонних веществ (наружного воздуха, жидкости и пыли) в корпус 81.

[137] Как описано выше, актуатор 7 может выпускать воду или посторонние вещества, протекающие в пространство 731 размещения, через выпускное отверстие 74 ручки, предоставленное в ручке.

[138] Блок 8 отображения может включать в себя уплотнительные части 75 и 76, которые блокируют протекание посторонних веществ в сквозную полость 815 крепежного корпуса. Другими словами, интерфейс P может включать в себя уплотнительную часть 75 крепежного корпуса, блокирующую протекание посторонних веществ через сквозную полость 815 крепежного корпуса, и уплотнительную часть 76 крышки, блокирующую протекание посторонних веществ через сквозную полость 812 корпуса размещения.

[139] Схема показывает случай, когда уплотнительная часть включает в себя как уплотнительную часть 75 крепежного корпуса, так и уплотнительную часть 76 крышки, но уплотнительная часть может включать в себя только одну из уплотнительной части 75 крепежного корпуса и уплотнительной части 76 крышки.

[140] Уплотнительная часть 76 крышки может включать в себя клейкий материал, который распыляется в корпус 81a размещения вдоль края крышки 85, чтобы заполнять пространство между крышкой 85 и корпусом 812 размещения, и прикрепляет крышку 85 к корпусу 812 размещения.

[141] Уплотнительная часть 75 крепежного корпуса может вставляться в сквозную полость 815 крепежного корпуса для того, чтобы закреплять позицию провода 822, и также может блокировать протекание посторонних веществ в сквозную полость 815 крепежного корпуса.

[142] Фиг. 14 показывает пример уплотнительной части 75 крепежного корпуса. Уплотнительная часть 75 крепежного корпуса по фиг. 14 может включать в себя уплотнительный корпус 751, вставленный в сквозную полость 815 крепежного корпуса, сквозную полость 752 уплотнительного корпуса, которая предоставляется с возможностью прохождения через уплотнительный корпус 751 и в которую вставляется провод 822, и вырезанные части 753, 754 и 755, сформированные посредством вырезания периферической поверхности уплотнительного корпуса 751 и соединения периферической поверхности уплотнительного корпуса 751 со сквозной полостью 752 уплотнительного корпуса.

[143] Уплотнительный корпус 751 может предоставляться в любой форме при условии, что уплотнительный корпус 751 должен вставляться в сквозную полость 815 крепежного корпуса, и фиг. 14 показывает пример случая, в котором уплотнительный корпус 751 предоставляется в цилиндрической форме.

[144] Диаметр уплотнительного корпуса 751 может задаваться превышающим диаметр сквозной полости 815 крепежного корпуса. В этом случае, материал уплотнительного корпуса 751 может задаваться в качестве резины или кремния, имеющего относительно большую упругость, с тем чтобы закрывать сквозную полость 815 крепежного корпуса через плотную посадку.

[145] Вырезанная часть может включать в себя первую поверхность 753 резания, направленную к центру сквозной полости 752 уплотнительного корпуса из периферической поверхности уплотнительного корпуса 751, вторую поверхность 754 резания, направленную к центру сквозной полости 752 уплотнительного корпуса из периферической поверхности уплотнительного корпуса 751 и разнесенную от первой поверхности 753 резания, и вырезанную канавку 755, сформированную между первой поверхностью 753 резания и второй поверхностью 754 резания. Провод 822 может вставляться в сквозную полость 752 уплотнительного корпуса через вырезанную канавку 755 или может протягиваться из сквозной полости 752 уплотнительного корпуса.

[146] Интервал между первой поверхностью 753 резания и второй поверхностью 754 резания может задаваться равным длине, на которую две поверхности 753 и 754 резания находятся в контакте между собой, с тем чтобы закрывать вырезанную канавку 755, когда уплотнительный корпус 751 вставляется в сквозную полость 815 крепежного корпуса.

[147] Чтобы определенно блокировать протекание посторонних веществ в пространство, сформированное между периферической поверхностью уплотнительного корпуса 751 и сквозной полостью 815 крепежного корпуса, первый контактный выступ 756 дополнительно может предоставляться на периферической поверхности уплотнительного корпуса 751.

[148] Первый контактный выступ 756 может включать в себя лентовидный выступ, проходящий от первой поверхности 753 резания до второй поверхности 754 резания вдоль периферической поверхности уплотнительного корпуса 751. Первый контактный выступ 756 может предоставляться посредством размещения множества лентовидных выступов таким образом, что они разнесены друг от друга в направлении высоты уплотнительного корпуса 751.

[149] Чтобы предотвращать протекание посторонних веществ в вырезанную канавку 755, уплотнительный корпус 751 дополнительно может включать в себя второй контактный выступ 757. Второй контактный выступ 757 может выступать, по меньшей мере, из одной из первой поверхности 753 резания и второй поверхности 754 резания к другой.

[150] Второй контактный выступ 757 может предоставляться с возможностью соединять первый контактный выступ 756 со сквозной полостью 752 уплотнительного корпуса или соединять точку 7561 между двумя первыми контактными выступами 756 со сквозной полостью 752 уплотнительного корпуса.

[151] Чтобы предотвращать протекание посторонних веществ в пространство между проводом 822 и сквозной полостью 752 уплотнительного корпуса, сквозная полость 752 уплотнительного корпуса дополнительно может включать в себя третий контактный выступ 758. Это обусловлено тем, что даже если диаметр сквозной полости 752 уплотнительного корпуса (диаметр в состоянии, в котором уплотнительный корпус вставляется в сквозную полость крепежного корпуса) задается меньшим диаметра провода 822, вероятность протекания посторонних веществ через сквозную полость 752 уплотнительного корпуса не может исключаться.

[152] Третий контактный выступ 758 может включать в себя лентовидный выступ, который выступает к центру сквозной полости 7552 уплотнительного корпуса из поверхности уплотнительного корпуса 751, задающей сквозную полость 752 уплотнительного корпуса. Третий контактный выступ 758 может протягиваться во вторую поверхность 754 резания из первой поверхности 753 резания с возможностью соединяться со вторым контактным выступом 757.

[153] В дальнейшем в этом документе описывается процесс сборки интерфейса P, описанного выше, со ссылкой на фиг. 13.

[154] Первая печатная подложка 4 в состоянии, в котором датчик 5 положения и крышка 6 датчика положения присоединяются друг к другу, может прикрепляться к кожуху 41. Изоляционный материал применяется к поверхности первой печатной платы 4, прикрепленной к кожуху 41.

[155] Кожух 41 может прикрепляться к кожуху 1 через переднюю панель 13 или может прикрепляться к кожуху 1 через опору 12 панели. Когда кожух 41 прикрепляется к передней панели 13, кожух 41 может прикрепляться к передней панели 13 через болт, прикрепленный ко второй втулке 412 с возможностью прохождения через переднюю панель 13, и передняя панель 13 может прикрепляться к опоре 12 панели через болт и т.п.

[156] Когда передняя панель 13 прикрепляется к опоре 12 панели, и затем вал 71 актуатора 7 вставляется в сквозную полость 134 панели, предоставленную в передней панели, вал 71 может прикрепляться к вращающемуся корпусу 521, и крепежный корпус 81b блока отображения может прикрепляться к корпусу 511 опоры датчика положения.

[157] Другими словами, когда вал 71 вставляется в сквозную полость 134 панели, крепежный элемент 712 вращающегося корпуса, предоставленный на валу, прикрепляется к крепежному элементу 522 вала, и крепежный элемент 816 закрепляющего корпуса, предоставленный на крепежном корпусе 81b, может прикрепляться к закрепляющей части 531 крепежного корпуса, предоставленному в сквозной полости 514 корпуса. Следовательно, актуатор 7 прикрепляется с возможностью вращения к первой печатной плате 4 через вращающийся корпус 521, и блок 8 отображения прикрепляется к первой печатной плате 4 через корпус 511 опоры.

[158] В этом случае, провод 822, протягивавшийся наружу через сквозную полость 815 крепежного корпуса, может вставляться в кожух 1 через сквозную полость 514 корпуса, предоставленную в кодере, сквозную полость 413 первой втулки, предоставленную в кожухе, и сквозную полость 123 для проводов, предоставленную в опоре панели.

[159] Интерфейс P, имеющий вышеописанную конструкцию, может заставлять дисплей 84 отображать предварительно установленную команду управления каждый раз, когда пользователь поворачивает ручку 73 (каждый раз, когда датчик положения формирует электрический сигнал) (поиск и изменение команды управления).

[160] Когда требуемая команда управления отображается на дисплее 84, пользователь может выбирать отображаемую команду управления через блок 9 выбора, и команда управления, выбранная через блок 9 выбора, может инициироваться, когда пользователь вводит исполняемую команду через второй блок 47 ввода.

[161] Хотя ручка 73 присоединяется к первой печатной плате 4 для того, чтобы обеспечивать возможность движения вращения, корпус 81 блока отображения прикрепляется к первой печатной плате 4, и в силу этого необходимо поддерживать интервал между ручкой 73 и корпусом 81. Это обусловлено тем, что, когда интервал между ручкой 73 и корпусом 81 не поддерживается, вращение ручки 73 может ограничиваться.

[162] Чтобы поддерживать интервал между ручкой 73 и корпусом 81, прокладка (выступ) дополнительно может предоставляться, по меньшей мере, на одном из периферической поверхности корпуса 81a размещения или пространства 731 размещения, предоставленного в ручке.

[163] Фиг. 11 показывает пример прокладки. Прокладка 814 по фиг. 11 может включать в себя выступ, выступающий к периферической поверхности ручки 73 из периферической поверхности корпуса 81a размещения. Свободный конец прокладки 814 может предоставляться в контакте с периферической поверхностью ручки 73 или может предоставляться с возможностью предотвращать контакт с периферической поверхностью ручки. Прокладка 814 может включать в себя множество выступов, которые разнесены с интервалами вдоль периферической поверхности корпуса 81a размещения.

[164] В отличие от того, что показано на схеме, прокладка также может включать в себя выступ, выступающий к периферической поверхности корпуса 81a размещения из периферической поверхности ручки 73. В этом случае, свободный конец прокладки может предоставляться в контакте с периферической поверхностью корпуса 81a размещения и может предоставляться с возможностью не контактировать с периферической поверхностью корпуса 81a размещения.

[165] Оборудование для обработки белья, описанное выше, описывается с точки зрения стиральной машины, допускающей стирку одежды, но интерфейс может применяться к сушилке, которая сушит одежду. В этом случае, бак 2 опускается из оборудования для обработки белья, и сушильный блок, выполненный с возможностью подавать воздух в барабан 3, должен добавляться.

[166] Сушильный блок может включать в себя подающий проток, выполненный с возможностью подавать воздух в барабан, выпускной проток, выполненный с возможностью выпускать воздух в барабане за пределы кожуха, подогреватель, предоставленный в подающем протоке и выполненный с возможностью нагревать воздух, и вентилятор, предоставленный в выпускном протоке. Напротив, сушильный блок может включать в себя циркуляционный проток, выполненный с возможностью повторно подавать воздух, выпускаемый из барабана, в барабан, теплообменник (тепловой насос), предоставленный в циркуляционном протоке и выполненный с возможностью последовательно выполнять осушение и нагрев воздуха, и вентилятор, предоставленный в циркуляционном протоке.

[167] Конфигурация, способ управления и способ сборки вышеуказанного интерфейса и оборудования для обработки белья служат только для описания примера интерфейса и оборудования для обработки белья, и в силу этого объем настоящего изобретения не ограничен вышеуказанными вариантами осуществления.

Настоящее изобретение относится к интерфейсу, содержащему: датчик положения, включающий в себя стационарный блок, вращательный блок, который присоединяется с возможностью вращения к стационарному блоку, и блок формирования сигналов, который соединяется с первой печатной платой и формирует электрический сигнал, когда вращательный блок вращается; актуатор, включающий в себя вал, который прикрепляется к вращательному блоку, ручку, которая прикрепляется к валу и в которую вводится сила, требуемая для вращения вала, пространство размещения, которое предоставляется в ручке с возможностью иметь большую площадь поперечного сечения, чем площадь поперечного сечения вала, и сквозную полость ручки, которая проходит через одну поверхность ручки, с тем чтобы обеспечивать возможность пространству размещения сообщаться с наружной стороной; и блок отображения, включающий в себя крепежный корпус, который проходит через вал и прикрепляется к стационарному блоку, корпус размещения, который крепится к крепежному корпусу и позиционируется в пространстве размещения, дисплей, который закрепляется на стороне корпуса размещения, обращенной к сквозной полости ручки, и на котором отображается информация, и блок выбора, расположенный на стороне корпуса размещения, обращенной к сквозной полости ручки, и выполненный с возможностью приема сигнала для выбора команды управления, отображаемой на дисплее. Технический результат заявленной группы изобретения заключается в том, чтобы предоставлять интерфейс, полученный посредством интегрирования отображения команды управления, поиска или изменения отображаемой команды управления и выбора отображаемой команды управления в одно устройство, и оборудование для обработки белья, включающее в себя интерфейс. 2 н. и 22 з.п. ф-лы, 14 ил.

1. Интерфейс для оборудования для обработки белья, содержащий:

датчик положения, включающий в себя закрепляющую часть, вращающуюся часть, присоединенную с возможностью вращения к закрепляющей части, и генератор сигналов, выполненный с возможностью генерирования электрического сигнала во время вращения вращающейся части и соединенный с первой печатной платой;

актуатор, включающий в себя вал, прикрепленный к вращающейся части, ручку, прикрепленную к валу и выполненную с возможностью принятия силы, требуемой для вращения вала, пространство размещения, обеспеченное в ручке и имеющее большую площадь поперечного сечения, чем площадь поперечного сечения вала, и сквозную полость ручки, выполненную с возможностью сообщения с наружной стороной пространства размещения с возможностью прохождения по одной поверхности ручки;

блок отображения, включающий в себя крепежный корпус, прикрепленный к закрепляющей части с возможностью прохождения по валу, корпус размещения, прикрепленный к крепежному корпусу и расположенный в пространстве размещения, и дисплей, прикрепленный к стороне корпуса размещения, которая обращена к сквозной полости ручки, и выполненный с возможностью отображать информацию; и блок выбора, расположенный на стороне корпуса размещения, обращенной к сквозной полости ручки, и выполненный с возможностью приема сигнала для выбора команды управления, отображаемой на дисплее.

2. Интерфейс по п. 1, в котором площадь поперечного сечения корпуса размещения задана меньшей площади поперечного сечения пространства размещения и задана большей площади поперечного сечения вала.

3. Интерфейс по п. 1, дополнительно содержащий:

сквозную полость вала, которая соединена с пространством размещения с возможностью прохождения по валу и в которую вставлен крепежный корпус; и

основание, которое проходит из периферической поверхности вала в направлении от центра сквозной полости вала и к которому прикреплена ручка, при этом площадь поперечного сечения основания задана большей площади поперечного сечения сквозной полости вала.

4. Интерфейс по п. 1, дополнительно содержащий:

сквозную полость вала, которая соединена с пространством размещения с возможностью прохождения по валу и в которую вставлен крепежный корпус; и

основание, которое проходит из периферической поверхности вала в направлении от центра сквозной полости вала и к которому прикрепляется ручка, при этом диаметр основания задан большим диаметра сквозной полости вала.

5. Интерфейс по п. 4, в котором корпус размещения включает в себя:

основание корпуса размещения, проходящее из периферической поверхности крепежного корпуса; и

периферическую поверхность корпуса размещения, проходящую в направлении длины крепежного корпуса из края основания корпуса размещения.

6. Интерфейс по п. 1, дополнительно содержащий:

пространство для монтажа, обеспеченное в корпусе размещения;

монтажную часть, которая обеспечена в пространстве для монтажа и к которой прикреплен дисплей;

вторую печатную плату, включающую в себя схему, выполненную с возможностью управления дисплеем; и

крышку, прикрепленную к корпусу размещения и выполненную с возможностью закрывания пространства для монтажа.

7. Интерфейс по п. 6, дополнительно содержащий:

сквозную полость корпуса размещения, обеспеченную на стороне пространства, предоставленного посредством корпуса размещения, которое направлено к сквозной полости ручки, и выполненную с возможностью закрывания крышки; и

сквозную полость крепежного корпуса, соединенную с пространством для монтажа с возможностью прохождения через крепежный корпус, при этом дисплей расположен между крышкой и монтажной частью.

8. Интерфейс по п. 6, дополнительно содержащий: сквозную полость корпуса размещения, обеспеченную на стороне пространства, предоставленного посредством корпуса размещения, которое направлено к сквозной полости ручки, и выполненную с возможностью закрывания крышки; и

сквозную полость крепежного корпуса, соединенную с пространством для монтажа с возможностью прохождения через крепежный корпус, при этом вторая печатная плата расположена между монтажной частью и сквозной полостью крепежного корпуса.

9. Интерфейс по п. 6, дополнительно содержащий:

индикатор, прикрепленный ко второй печатной плате;

сквозную полость индикатора, которая проходит через монтажную часть и в которую вставляется индикатор; и

покровный лист, прикрепленный к одной поверхности крышки и имеющий область, в которую выдается сквозная полость индикатора и в которой образована буква или символ.

10. Интерфейс по п. 9, в котором монтажная часть включает в себя монтажный корпус, который прикреплен к пространству для монтажа и в котором сформирована сквозная полость индикатора, и крепежный элемент корпуса размещения, обеспеченный на поверхности монтажного корпуса, которая находится в контакте с корпусом размещения, и

корпус размещения включает в себя крепежный элемент монтажного корпуса, предоставленный на пространстве для монтажа и присоединенный к крепежному элементу корпуса размещения.

11. Интерфейс по п. 10, дополнительно содержащий канавку размещения, которая обеспечена на одной поверхности монтажного корпуса и в которой размещен дисплей, при этом крепежный элемент корпуса размещения включает в себя верхний крепежный элемент, позиционированный выше канавки размещения, и нижнюю поверхность, позиционированную ниже поверхности размещения.

12. Интерфейс по п. 10, дополнительно содержащий:

закрепляющий выступ, выступающий к монтажному корпусу из крышки; и крепежный элемент закрепляющего выступа, который обеспечен на монтажном корпусе и к которому присоединен закрепляющий выступ.

13. Интерфейс по п. 10, дополнительно содержащий:

выступ, выступающий ко второй печатной плате из монтажного корпуса; и

сквозную полость выступа, которая проходит через вторую печатную плату и в которую вставляется выступ.

14. Интерфейс по п. 6, в котором блок выбора предоставлен в пространстве для монтажа и выполнен с возможностью определения, следует или нет выбирать команду управления, отображаемую на дисплее, посредством обнаружения того, находится или нет тело пользователя в контакте с крышкой.

15. Интерфейс по п. 14, в котором блок выбора включает в себя датчик, предоставленный на второй печатной плате и выполненный с возможностью определения статического электричества тела пользователя, и проводник, соединяющий датчик и крышку.

16. Интерфейс по п. 4, в котором актуатор дополнительно включает в себя:

множество крепежных элементов основания, обеспеченных на ручке и прикрепленных к основанию; и выпускное отверстие ручки, проходящее через основание или ручку и выполненное с возможностью направления воды, протекающей в пространство размещения, за пределы ручки.

17. Интерфейс по п. 16, дополнительно содержащий:

крепежную направляющую, обеспеченную на ручке и расположенную между одним крепежным элементом основания и другим крепежным элементом основания; и

направляющую канавку, которая обеспечена в канавке, сформированной посредством изгиба периферической поверхности основания к сквозной полости вала, и в которой размещается крепежная направляющая.

18. Интерфейс по п. 17, в котором глубина направляющей канавки задана большей высоты крепежной направляющей, и выпускное отверстие ручки задается как пространство, сформированное между направляющей канавкой и крепежной направляющей.

19. Интерфейс по любому из пп. 1-18, в котором дисплей отображает предварительно установленную информацию согласно электрическому сигналу, сформированному посредством генератора сигналов.

20. Интерфейс по п. 19, в котором закрепляющая часть включает в себя:

закрепляющий корпус, прикрепленный к первой печатной плате;

корпус опоры, который проходит из закрепляющего корпуса и к которому прикреплена с возможностью вращения вращающаяся часть;

сквозную полость корпуса, соединенную со сквозной полостью платы, сформированной в первой печатной плате, проходящей через закрепляющий корпус и корпус опоры; и

закрепляющая часть крепежного корпуса, которая обеспечена на по меньшей мере одном из закрепляющего корпуса и корпуса опоры таким образом, что она расположена в сквозной полости корпуса, и к которой прикрепляется крепежный корпус, и вращающаяся часть дополнительно включает в себя вращающийся корпус, присоединенный с возможностью вращения к корпусу опоры, и крепежный элемент вала, который предоставляется на вращающемся корпусе и к которому прикрепляется вал.

21. Интерфейс по п. 20, дополнительно содержащий:

крышку датчика положения, прикрепленную к первой печатной плате и окружающую закрепляющий корпус; и выпускное отверстие крышки, проходящее через крышку датчика положения и выполненное с возможностью выпуска воды, протекающей в крышку датчика положения, за пределы крышки датчика положения.

22. Интерфейс по п. 21, в котором длина до самого верхнего конца закрепляющего корпуса от первой печатной платы задана равной или большей длины до самого верхнего конца выпускного отверстия крышки от первой печатной платы.

23. Оборудование для обработки белья, содержащее:

барабан, обеспечивающий пространство для размещения одежды;

датчик положения, включающий в себя закрепляющую часть, вращающуюся часть, присоединенную с возможностью вращения к закрепляющей части, и генератор сигналов, выполненный с возможностью генерирования электрического сигнала во время вращения вращающейся части и соединенный с первой печатной платой;

актуатор, включающий в себя вал, сквозную полость вала, которая проходит по валу и к которой прикреплена вращающаяся часть, основание, которое проходит из периферической поверхности вала в направлении от сквозной полости вала, ручку, прикрепленную к основанию и выполненную с возможностью принятия силы, требуемой для вращения вала, пространство размещения, обеспеченное в ручке и сообщающееся со сквозной полостью вала, и сквозную полость ручки, проходящую через одну поверхность ручки и выполненную с возможностью сообщения между пространством размещения и наружной стороной;

блок отображения, включающий в себя крепежный корпус, вставленный в сквозную полость вала и прикрепленный к закрепляющей части, корпус размещения, прикрепленный к крепежному корпусу и расположенный в пространстве размещения, и дисплей, прикрепленный к корпусу размещения таким образом, что он направлен к сквозной полости ручки, и выполненный с возможностью отображения информации; и

блок выбора, расположенный на стороне корпуса размещения, обращенной к сквозной полости ручки, и выполненный с возможностью определения необходимости выбора команды управления, отображаемой на дисплее.

24. Оборудование обработки белья по п. 23, дополнительно содержащее:

пространство для монтажа, обеспеченное в корпусе размещения;

сквозную полость корпуса размещения, обеспеченную на стороне пространства, обеспеченного корпусом размещения, которое направлено к сквозной полости ручки, и сообщающуюся с пространством для монтажа;

сквозную полость крепежного корпуса, соединенную с пространством для монтажа и проходящую через крепежный корпус;

монтажную часть, которая обеспечена в пространстве для монтажа и к которой прикреплен дисплей;

вторую печатную плату, обеспеченную в пространстве для монтажа таким образом, что она расположена между монтажной частью и сквозной полостью корпуса размещения, и включающую в себя схему, выполненную с возможностью управления дисплеем; и

крышку, прикрепленную к корпусу размещения и выполненную с возможностью закрывания сквозной полости корпуса размещения.
