Заявляемый комплекс для установки пушки в отъемную часть башни и способ установки пушки в отъемную часть башни относится к области бронетанковой техники, в частности к способам установки пушки в отъемную часть башни и устройствам для его осуществления, и может быть использован, например, в танках.
Из уровня техники известен способ установки пушки в башню [Заявка РФ на изобретение № 94039160/02, 1994.10.18, МПК F41A 27/06, опубл. 1996.09.10], заключающийся в том, что пушку прикрепляют к отъемной части башни, затем казенную часть пушки вдвигают в проем башни спереди, отъемную часть башни закрепляют на основной части башни, отличающийся тем, что на пушке выполняют цапфы, на которые устанавливают обоймы с подшипниками, в отъемной части башни выполняют расточки под обоймы, а привалочные поверхности на отъемной и основной частях башни выполняют в виде двух плоскостей, расположенных под углом друг к другу и параллельно оси цапф, пушку прикрепляют к отъемной части башни подвижно с помощью цапф и обойм с подшипниками, а отъемную и основную части башни скрепляют неподвижно.
Данный способ установки пушки в башню не раскрывает последовательность операций при установке пушки, а также не содержит описания оборудования, при помощи которого возможно осуществить данный способ.
Также из уровня техники известно устройство крепления пушки [Заявка РФ на изобретение № 94039159/06, 1994.10.18, МПК F41A 27/06, опубл. 1997.04.20], содержащее люльку с цапфами, установленные на цапфы обоймы с подшипниками, башню с амбразурой и цилиндрическими расточками, детали крепления обойм в башне, отличающееся тем, что оси цилиндрических расточек в башне параллельны оси ствола пушки в одном из положений пушки, в пределах ее прокачки, в дне каждой расточки выполнен паз, обоймы с помощью болтов и накладок прижаты своими задними торцами к дну расточек, кроме того, предусмотрены люфтовыбирающие устройства, закрепленные на башне снаружи и воздействующие на каждую обойму перпендикулярно оси цапф, а также на одну из обойм или на цапфу, в направлении оси цапф.
Данное устройство крепления пушки в башню не раскрывает технологическую последовательность операций при установке пушки, а также не содержит описания оборудования, при помощи которого возможно осуществить данный способ.
Кроме этого, из уровня техники известен Способ проведения демонтажных работ артиллерийского орудия самоходной гаубицы в полевых условиях [патент на изобретение RU 2771534, МПК F41A 23/00, F41F 1/00, опубл. 05.05.2022 Бюл. № 13], заключающийся в подъеме и наклоне башни самоходной гаубицы гидравлическими домкратами, на которых установлены металлические швеллеры и извлечение артиллерийского орудия из наклоненной башни с помощью базового шасси и технологических тележек, отличающийся тем, что поворачивают башню на 90 градусов и устанавливают ствол в положение 45 градусов к горизонту; поднимают башню самоходной гаубицы не менее чем двумя низкоподхватными гидравлическими домкратами, установленными на шасси, для установки металлических швеллеров; устанавливают металлические швеллеры; поднимают башню не менее чем четырьмя гидравлическими домкратами, установленными на грунте, и наклоняют переднюю части башни самоходной гаубицы до достижения стволом горизонтального положения; извлекают артиллерийское орудие из наклоненной башни с помощью базового шасси и технологических тележек, причем установка орудия производится в обратной последовательности.
Данное техническое решение принято за прототип для заявляемого комплекса для установки пушки в отъемную часть башни и способа установки пушки в отъемную часть башни.
Недостатками данного способа проведения демонтажных работ артиллерийского орудия являются образование царапин, сколов, задиров на стволе и цапфах орудия, а также на посадочных расточках башни самоходной гаубицы.
Задача, на решение которой направлено заявляемое техническое решение, заключается в создании комплекса для установки пушки в отъемную часть башни и способа установки пушки в отъемную часть башни, позволяющего сохранить целостность форм и качество поверхностей ствола, цапф пушки и посадочных расточек отъемной части башни, а также снижение трудоемкости при выполнении данной установки.
Технический результат от использования заявляемого комплекса для установки пушки в отъемную часть башни и способа установки пушки в отъемную часть башни заключается в исключении образования царапин, сколов, задиров на стволе и цапфах пушки, а также на посадочных расточках отъемной части башни, что тем самым, позволяет сохранить целостность форм и качество поверхностей ствола, цапф пушки, а также посадочных расточек отъемной части башни, и в снижении трудоемкости операции монтажа пушки в отъемную часть башни.
Задача решается, а поставленный технический результат достигается тем, что комплекс для установки пушки в отъемную часть башни, содержащий тележку, выполненную с колесами и с зафиксированным на ней домкратом, отличающийся тем, что содержит рельсовый путь, по которому перемещается тележка с пушкой, установленной на ней, тележка выполнена с возможностью перемещения пушки в горизонтальном и вертикальном направлениях, с винтами, с талрепом, выполненным с проушиной и с возможностью регулировки длины, с маховиком и с шестерней, соединенной с маховиком с помощью зубчатой передачи, с опорами, выполненными с возможностью регулировки по высоте и установленными на домкрате, с упором, выполненным с возможностью перемещения в горизонтальном направлении при помощи винтов, при этом ушко казенной части пушки соединено с проушиной талрепа при помощи установочного пальца, опорную стойку, имеющую каркас, стопор и две опоры, на которых зафиксирована и отцентрована отъемная часть башни, одна из опор опорной стойки выполнена с возможностью фиксации стопором, при этом обе опоры выполнены с пальцами и с возможностью перемещения в горизонтальном направлении при помощи направляющих, ходового винта, соединенного с одной из опор, и маховика, связанного с ходовым винтом винтовой передачи, зубчатую рейку, расположенную на рельсовом пути между опорной стойкой и тележкой, и стойки, установленные с возможностью регулировки по высоте и с возможностью перемещения в горизонтальное и вертикальное положения, а также с возможностью установки на них ствола пушки, при этом одна из стоек закреплена на тележке, а вторая стойка установлена на рельсовом пути перед опорной стойкой.
В комплексе для установки пушки в отъемную часть башни отъемная часть башни зафиксирована на опорной стойке при помощи резьбовых соединений.
В комплексе для установки пушки в отъемную часть башни используют ручной насос для регулировки высоты домкрата.
В комплексе для установки пушки в отъемную часть башни стойки перемещают в горизонтальное и вертикальное положения при помощи фиксаторов.
Задача решается, а поставленный технический результат достигается тем, что способ установки пушки в отъемную часть башни, при котором:
- одну из двух опор опорной стойки фиксируют стопором;
- устанавливают, фиксируют и центруют отъёмную часть башни на опорах опорной стойки, вставляя пальцы опор в посадочные отверстия отъёмной части башни;
- откидывают стопор;
- перемещают по направляющим опоры при помощи маховика и ходового винта, соединенного с опорой;
- фиксируют тележку на рельсовом пути;
- устанавливают пушку на тележке в сторону отъёмной части башни, при этом выступ пушки опирают на опоры, установленные на домкрате, ствол пушки укладывают горизонтально на стойку, закрепленную на тележке и зафиксированную в вертикальном положении при помощи фиксатора, и фиксируют на стойке ствол пушки, а казенную часть пушки упирают в упор;
- ушко казенной части пушки соединяют при помощи установочного пальца с проушиной талрепа, выполненного с возможностью регулировки длины;
- корректируют высоту расположения пушки при помощи домкрата;
- корректируют горизонтальное положение пушки, перемещая упор и винты, упирающиеся в казенную часть пушки, а также выполняя резьбовую регулировку длины талрепа;
- освобождают колесную пару тележки;
- выкатывают тележку по рельсовому пути, при этом ствол пушки не касается опорной стойки и отъёмной части башни;
- фиксируют тележку на рельсовом пути;
- поднимают стойку, установленную на рельсовом пути перед опорной стойкой, в вертикальное положение и фиксируют ее;
- освобождают колесную пару тележки;
- перемещают тележку по рельсовому пути в сторону отъемной части башни, производя вкатывание пушки в расточки отъемной части башни до тех пор, пока шестерня тележки не войдет в зацепление с зубчатой рейкой, расположенной на рельсовом пути между опорной стойкой и тележкой;
- освобождают ствол пушки, убирают фиксатор и опускают стойку, установленную на тележке, в горизонтальное положение после того, как ствол пушки обопрется на стойку, установленную на рельсовом пути перед опорной стойкой, фиксируют на стойке ствол пушки;
- продолжают плавно перемещать тележку по рельсовому пути с помощью вращения маховика, соединенного с шестерней, входящей в зацепление с зубчатой рейкой до момента полной установки цапф пушки в расточки отъемной части башни;
- регулируют взаимное горизонтальное положение отъемной части башни и пушки при помощи винтов, ограничивающих перемещение упора и казенной части пушки, и при помощи маховика, связанного с ходовым винтом, соединенного с опорой, за счет винтовой передачи, перемещают обе опоры опорной стойки по направляющим вместе с отъемной частью пушки;
- регулируют вертикальное положение пушки с помощью домкрата, талрепа и стоек, выполненных с возможностью регулировки по высоте;
- фиксируют пушку в отъемной части башни в соответствии с технологическим процессом сборки;
- освобождают казенную часть пушки, вытащив палец, фиксирующий ушко казенной части пушки и талреп, и ослабляют винты, ограничивающие перемещение упора и казенной части пушки;
- освобождают ствол пушки на стойке, установленной на рельсовом пути перед опорной стойкой, убирают фиксатор и опускают стойку в горизонтальное положение;
- освобождают казенную часть пушки, опустив домкрат;
- выкатывают тележку из-под пушки;
- проверяют качество установки пушки в отъемную часть башни в соответствии с технологическим процессом сборки;
- снимают с опор опорной стойки отъемную часть башни с установленной в ней пушкой.
В способе установки пушки в отъемную часть башни винты и маховики выполняют с рукояткой.
В способе установки пушки в отъемную часть башни фиксируют отъемную часть башни на опорах при помощи крепежных элементов, вставленных в посадочные отверстия отъемной части башни.
В способе установки пушки в отъемную часть башни исходную высоту домкрата регулируют при помощи насоса.
В способе установки пушки в отъемную часть башни опоры выполняют регулируемыми по высоте.
В способе установки пушки в отъемную часть башни фиксируют тележку на рельсовом пути, застопорив колесную пару винтом.
В способе установки пушки в отъемную часть башни освобождают колесную пару тележки при помощи винта.
В способе установки пушки в отъемную часть башни фиксируют ствол пушки на стойках при помощи хомута и штифта.
Сущность заявляемого комплекса для установки пушки в отъемную часть башни и способа установки пушки в отъемную часть башни поясняется графическим материалом.

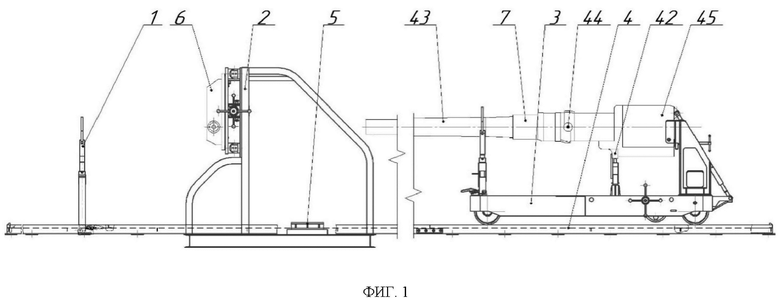

Фиг. 1 - Общий вид комплекса для установки пушки в отъемную часть башни;
Фиг. 2 - Тележка для установки и перемещения пушки (главный вид), используемая в комплексе для установки пушки в отъемную часть башни;
Фиг. 3 - Тележка для установки и перемещения пушки (вид сверху);

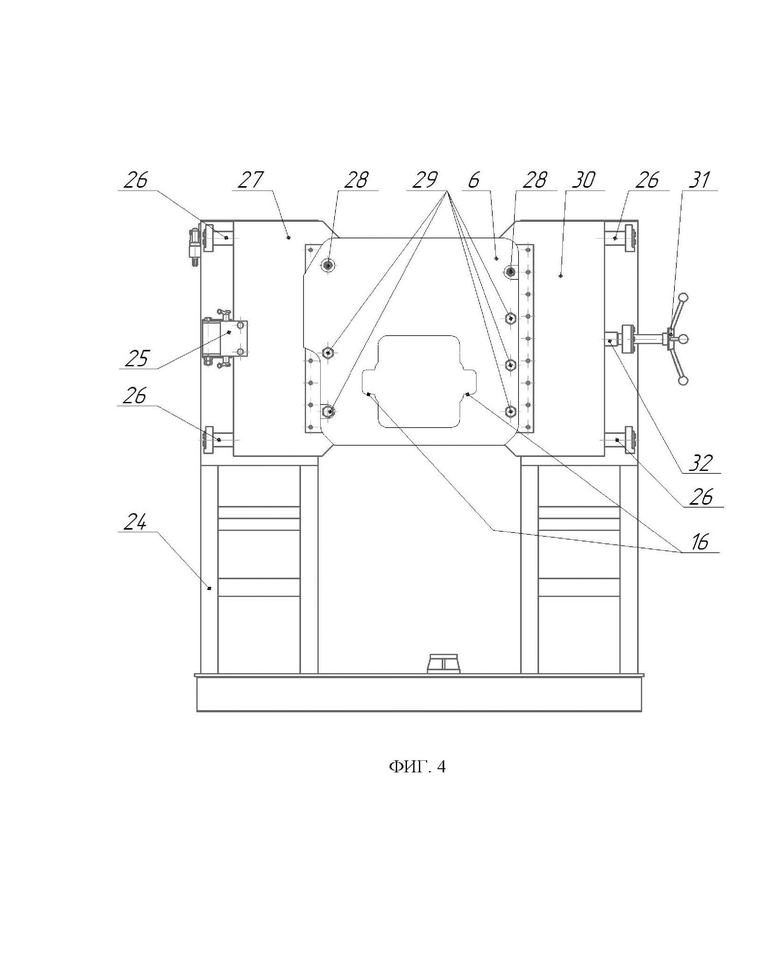

Фиг. 4 - Стойка для размещения отъемной части башни, используемая в комплексе для установки пушки в отъемную часть башни;

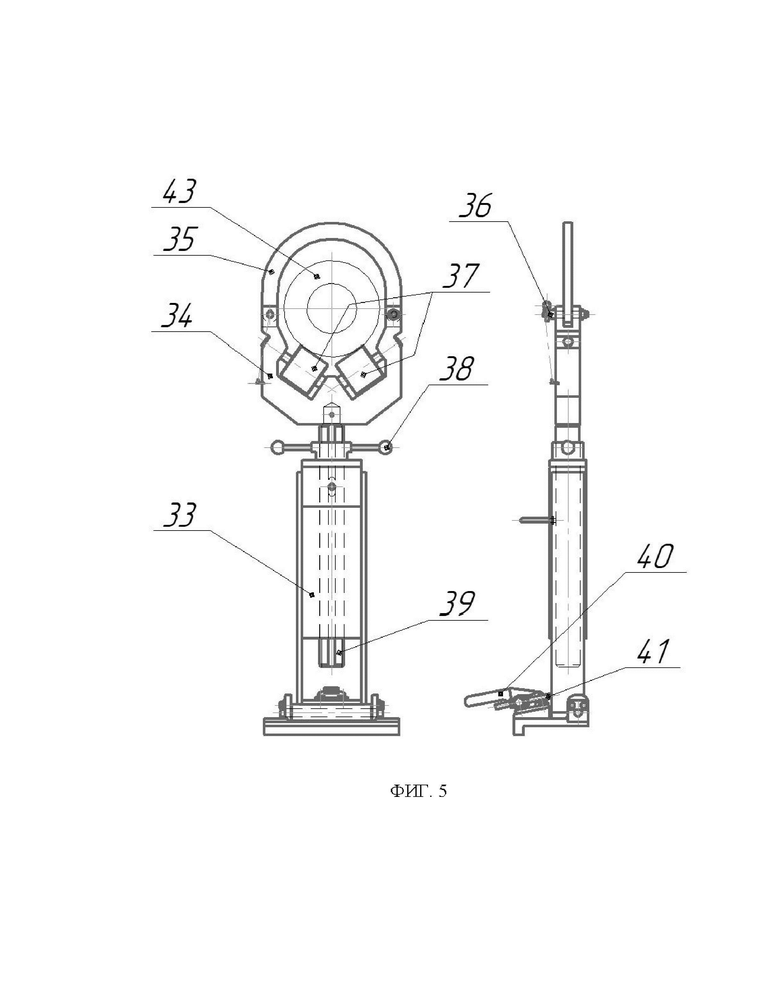

Фиг. 5 - Стойка для поддержки ствола пушки, используемая в комплексе для установки пушки в отъемную часть башни.
Комплекс для установки пушки в отъемную часть башни и способ установки пушки в отъемную часть башни военной техники, например танка, осуществляется с целью создания сборочной единицы для последующего ее монтажа в башню.
Комплекс для установки пушки в отъемную часть башни со ссылками на позиции фигур поясняется далее.
Комплекс для установки пушки 7 в отъемную часть башни 6, содержит тележку 3, выполненную с колесами 13 и с зафиксированным на ней домкратом 15. Комплекс содержит рельсовый путь 4, по которому перемещается тележка 3 с пушкой 7, установленной на ней, тележка выполнена с возможностью перемещения пушки в горизонтальном и вертикальном направлениях, выполненная с винтами 11, 14, 22, с талрепом 10, выполненным с проушиной и с возможностью регулировки длины, с маховиком 19 и с шестерней 18, соединенной с маховиком 19 с помощью зубчатой передачи, с опорами 20, выполненными с возможностью регулировки по высоте и установленными на домкрате 15, с упором 21, выполненным с возможностью перемещения в горизонтальном направлении при помощи винтов 11, при этом ушко 9 казенной части 45 пушки 7 соединено с проушиной талрепа 10 при помощи установочного пальца (не обозначен на фиг.), опорную стойку 2, имеющую каркас 24, стопор 25 и две опоры (27 и 30), на которых зафиксирована и отцентрована отъемная часть 6 башни, одна из опор (27) опорной стойки 2 выполнена с возможностью фиксации стопором 25, при этом обе опоры (27, 30) выполнены с пальцами 28 и с возможностью перемещения в горизонтальном направлении при помощи направляющих 26, ходового винта 32, соединенного с одной из опор (30), и маховика 31, связанного с ходовым винтом 32 винтовой передачи, зубчатую рейку 5, расположенную на рельсовом пути 4 между опорной стойкой 2 и тележкой 3, и стойки 1 и 8, установленные с возможностью регулировки по высоте и с возможностью перемещения в горизонтальное и вертикальное положения, а также с возможностью установки на них ствола 43 пушки 7, при этом одна из стоек (8) закреплена на тележке 3, а вторая стойка 1 установлена на рельсовом пути 4 перед опорной стойкой 2.
В комплексе для установки пушки 7 в отъемную часть 6 башни отъемная часть 6 башни зафиксирована на опорной стойке 2 при помощи резьбовых соединений 29.
В комплексе для установки пушки 7 в отъемную часть 6 башни используют ручной насос 12 для регулировки высоты домкрата 15.
В комплексе для установки пушки 7 в отъемную часть 6 башни стойки 1 и 8 перемещают в горизонтальное и вертикальное положения при помощи фиксаторов 17 и 41.
Способ установки пушки 7 в отъемную часть 6 башни комплексом для установки пушки 7 в отъемную часть башни 6, при котором:
- одну из двух опор (опору 27) опорной стойки 2 фиксируют стопором 25;
- устанавливают, фиксируют и центруют отъёмную часть 6 башни на опорах 27 и 30 опорной стойки 2, вставляя пальцы 28 опор 27 и 30 в посадочные отверстия отъёмной части 6 башни и закручивая резьбовые соединения 29;
- откидывают стопор 25;
- перемещают по направляющим 26 опоры 27 и 30 при помощи маховика 31 и ходового винта 32, соединенного с опорой 30;
- фиксируют тележку 3 на рельсовом пути 4 посредством фиксации колесной пары 13 при помощи винта 14;
- устанавливают пушку 7 на тележке 3 в сторону отъёмной части 6 башни, при этом выступ 42 пушки 7 опирают на опоры 20, установленные на домкрате 15, ствол 43 пушки 7 укладывают горизонтально на стойку 8, закрепленную на тележке 3 и зафиксированную в вертикальном положении при помощи фиксатора 17, и фиксируют на стойке 8 ствол 43 пушки 7, а казенную часть 45 пушки 7 упирают в упор 21;
- ушко 9 казенной части 45 пушки 7 соединяют при помощи установочного пальца (не обозначен) с проушиной талрепа 10, выполненного с возможностью регулировки длины;
- корректируют высоту расположения пушки 7 при помощи домкрата 15;
- корректируют горизонтальное положение пушки 7, перемещая упор 21 винтами 11 и винты 22, упирающиеся в казенную часть 45 пушки 7, а также выполняя резьбовую регулировку длины талрепа 10;
- освобождают колесную пару тележки 3 винтом 14;
- выкатывают тележку 3 по рельсовому пути 4, при этом ствол 43 пушки 7 не касается опорной стойки 2 и отъёмной части 6 башни;
- фиксируют тележку 3 на рельсовом пути 4 посредством фиксации колесной пары 13 при помощи винта 14;
- поднимают стойку 1, установленную на рельсовом пути 4 перед опорной стойкой 2, в вертикальное положение и фиксируют ее;
- освобождают колесную пару 13 тележки 3;
- перемещают тележку 3 по рельсовому пути 4 в сторону отъемной части 6 башни, производя вкатывание пушки 7 в расточки 16 отъемной части 6 башни до тех пор, пока шестерня 18 тележки 3 не войдет в зацепление с зубчатой рейкой 5, расположенной на рельсовом пути 4 между опорной стойкой 2 и тележкой 3;
- освобождают ствол 43 пушки 7 от стойки 8, убирают фиксатор 17 и опускают стойку 8, установленную на тележке 3 в горизонтальное положение, после того, как ствол 43 пушки 7 обопрется на стойку 1, установленную на рельсовом пути 4 перед опорной стойкой 2, фиксируют на стойке 1 ствол 43 пушки 7;
- продолжают плавно перемещать тележку 3 по рельсовому пути 4 с помощью вращения маховика 19, соединенного с шестерней 18, входящей в зацепление с зубчатой рейкой 5 до момента полной установки цапф 44 в расточки 16 отъемной части 6 башни;
- регулируют взаимное горизонтальное положение отъемной части 6 башни и пушки 7 при помощи винтов 22, ограничивающих перемещение упора и казенной части 45 пушки 7, и при помощи маховика 31, связанного с ходовым винтом 32, соединенного с опорой 30, за счет винтовой передачи, перемещают обе опоры 27 и 30 опорной стойки 2 по направляющим 26 вместе с отъемной частью 6 пушки 7;
- регулируют вертикальное положение пушки 7 с помощью домкрата 15, талрепа 10 и стоек 1 и 8, выполненных с возможностью регулировки по высоте;
- фиксируют пушку 7 в отъемной части 6 башни в соответствии с технологическим процессом сборки;
- освобождают казенную часть пушки 7, вытащив палец, фиксирующий ушко 9 казенной части 45 пушки 7 и талреп 10, и ослабляют винты 11 и 22, ограничивающие перемещение упора 21 и казенной части 45 пушки 7;
- освобождают ствол 43 пушки 7 на стойке 1, установленной на рельсовом пути 4 перед опорной стойкой 2, убирают фиксатор 41 и опускают стойку 1 в горизонтальное положение;
- освобождают казенную часть 45 пушки 7, опустив домкрат 15;
- выкатывают тележку 3 из-под пушки 7;
- проверяют качество установки пушки 7 в отъемную часть 6 башни в соответствии с технологическим процессом сборки;
- выкручивают резьбовые соединения 29 и снимают с опор 27 и 30 опорной стойки 2 отъемную часть 6 башни с установленной в ней пушкой 7.
В способе установки пушки 7 в отъемную часть 6 башни винты и маховики выполняют с рукояткой.
В способе установки пушки 7 в отъемную часть 6 башни фиксируют отъемную часть 6 башни на опорах при помощи крепежных элементов 29, вставленных в посадочные отверстия отъемной части 6 башни.
В способе установки пушки 7 в отъемную часть 6 башни высоту домкрата 15 регулируют при помощи насоса 12.
В способе установки пушки 7 в отъемную часть 6 башни опоры 20 выполняют регулируемыми по высоте.
В способе установки пушки 7 в отъемную часть 6 башни фиксируют тележку 3 на рельсовом пути, застопорив колесную пару 13 винтом 14.
В способе установки пушки 7 в отъемную часть 6 башни освобождают колесную пару 13 тележки 3 при помощи винта 14.
В способе установки пушки 7 в отъемную часть 6 башни фиксируют ствол 43 пушки 7 на стойках 1 и 8 при помощи хомута 35 и штифта 36.
Дополнительные пояснения по функционированию комплекса для установки пушки в отъемную часть башни и способа установки пушки в отъемную часть башни.
Перемещение пушки 7 относительно отъемной части 6 башни осуществляется на тележке 3. Тележка 3 служит для установки, фиксации и ориентирования пушки 7, а также для её перемещения по рельсовому пути 4. При этом выступ 42 пушки 7 опирается на опоры 20, установленные на домкрате 15, а ствол 43 пушки 7 укладывается на приведенную в вертикальное положение и закрепленную фиксатором 17 регулируемую по высоте стойку 8.
Стойка 8 выполнена с возможностью регулировки по высоте и с возможностью перемещения в горизонтальное положение.
Домкрат 15 служит для регулировки вертикального положения пушки 7, что позволяет более точно выставить положение опорных цапф 44 (на которые устанавливают обоймы с подшипниками) пушки 7 относительно расточек 16 под обоймы отъемной части 6 башни.
Опоры 20 имеют регулировку по высоте, что позволяет выставить горизонтальную ось, проходящую через цапфы 44 (две штуки) пушки 7, в горизонтальное положение - выставка горизонтального положения пушки 7 в поперечном направлении.
Высота домкрата 15 регулируется в частном варианте выполнения при помощи насоса 12 (в частном варианте выполнения - ручного насоса 12).
Для регулировки горизонтального положения пушки 7 в продольном направлении тележка 3 снабжена упором 21, который упирается в казенную часть 45 пушки 7 и перемещается винтами 11.
Горизонтальное положение казенной части 45 пушки 7 на тележке 3 в поперечном направлении регулируется и ограничивается винтами 22. Для фиксации пушки 7 на тележке 3 ушко 9 казенной части 45 соединяется с проушиной талрепа 10 при помощи установочного пальца (не показан на фиг.).
Талреп 10 имеет в частном варианте выполнения резьбовую регулировку длины, с помощью которой ось ствола 43 пушки 7 устанавливается в горизонтальное положение - выставка горизонтального положения пушки 7 в продольном направлении.
Винт 14 используется для торможения колесной пары 13 и, тем самым, остановки тележки 3 на рельсовом пути 4 в необходимом положении.
Маховик 19 при помощи зубчатой передачи (не показана на фиг.) соединен с шестерней 18, которая входит в зацепление с зубчатой рейкой 5, расположенной на рельсовом пути 4 между опорной стойкой 2 и тележкой 3. Данная реечная зубчатая передача, состоящая из маховика 19, шестерни 18 и зубчатой рейки 5, позволяет за счет передаточного числа зубчатых колес, при вращении маховика 19, плавно, на малой скорости, перемещать тележку 3 по рельсовому пути 4, затрачивая при этом небольшое усилие, во время вхождения опорных цапф 44 пушки 7 в расточки 16 отъемной части 6 башни (данное вхождение осуществляется одновременно с процессом вхождения шестерни 18 в зацепление с зубчатой рейкой 5).
Регулируемая стойка 8 поддерживает и фиксирует ствол 43 пушки 7 на начальном этапе монтажа.
Опорная стойка 2 служит для размещения и удержания отъемной части 6 башни. На каркасе 24 опорной стойки 2 при помощи направляющих 26 установлены две опоры 27 и 30 для установки и крепления отъемной части 6 башни, которые имеют возможность перемещения в горизонтальном направлении независимо друг от друга, что позволяет точно выставить межосевое расстояние между пальцами 28 и обеспечить их гарантированное попадание в посадочные отверстия отъемной части 6 башни.
Для установки отъемной части 6 башни опора 27 фиксируется стопором 25.
Для установки необходимого межосевого расстояния между пальцами 28 опора 30 перемещается по направляющим 26 вращением маховика 31, который приводит в движение ходовой винт 32, соединенный с опорой 30, в частном варианте выполнения ходовой винт выполнен в подшипниковом узле (подшипниковый узел не показан на фиг.).
Пальцы 28 предназначены для установки и центрирования отъемной части 6 башни на опорах 27 и 30 (пальцы 28 вставляют в посадочные отверстия (на фиг. не показаны)), в частном варианте используются для фиксации отъемной части 6 башни резьбовые соединения 29 – для надежного крепления.
Отъемная часть 6 башни зафиксирована на опорной стойке 2 в частном варианте выполнения при помощи резьбовых соединений 29.
После освобождения стопора 25, отъемная часть 6 башни, установленная на опоры 27 и 30, имеет возможность перемещения в горизонтальном направлении при помощи вращения маховика 31, связанного с ходовым винтом 32 винтовой передачи (не обозначена на фиг.), что позволяет регулировать положение расточек 16 отъемной части 6 относительно цапф 44 пушки 7 в горизонтальном направлении.
Стойка 1 предназначена для поддержки ствола 43 пушки 7 после того, как он пройдет через центральное отверстие (не обозначено на фиг.) в отъемной части 6 башни. Стойка 1 закреплена на рельсовом пути 4 перед опорной стойкой 2 и выполнена с возможностью регулировки по высоте и возможностью перемещения в горизонтальное положение. Стойка 1 состоит из корпуса 33, в котором установлен винт 39 с зафиксированным на нем ложементом 34. Винт 39 имеет паз (не обозначен на фиг.) по всей длине, в который вставлена направляющая шпонка (не показана на фиг.), фиксирующая винт 39 от поворота относительно корпуса 33. На винт 39 накручена гайка 38, с помощью которой регулируется высота расположения ложемента 34.
На ложементе 34 с помощью осей (не обозначены на фиг.) под углом, обеспечивающим центрирование ствола 43, установлены ролики 37, по которым перемещается ствол 43 пушки 7 во время монтажа в отъемную часть 6 башни. Также ложемент 34 снабжен откидным хомутом 35, который фиксируется штифтом 36. Хомут 35 предохраняет ствол 43 пушки 7 от случайного выпадения из ложемента 34.
Фиксатор 41 служит для удержания стойки 1 в вертикальном положении. При необходимости с помощью рукоятки 40 фиксатор 41 снимается с корпуса 33, и стойка 1 переводится в горизонтальное положение.
Конструкция откидной стойки 8, расположенной на тележке 3, аналогична описанной выше конструкции стойки 1. В частном варианте выполнения все винты и маховики выполняют с рукоятками.
