МОДУЛЬНАЯ УСТАНОВКА ДЛЯ ОБЕЗЗАРАЖИВАНИЯ БАЛЛАСТНЫХ ВОД Российский патент 2024 года по МПК C02F1/32 C02F1/467 B63J4/00

Описание патента на изобретение RU2832643C2

Изобретение относится к области очистки и обеззараживания морской воды комбинированными способами, а именно к блочно-модульным устройствам для обезвреживания судовых балластных вод.

Известен способ обработки воды гипохлоритом натрия, описанный в патенте RU 2100483 от 19.02.1996, в котором дезинфектант производится на месте потребления путем прямого электролиза подземной минерализованной воды с содержанием хлорида натрия от 1,5 до 15 г/л.

Недостатком этого технического решения является наличие отдельного блока электролизера с электродами.

Известна установка водоснабжения, включающая контейнер и размещенные в нем блок изменения фазодисперсного состояния очищаемых вод, блок осветления воды, состоящий из контактной камеры хлопьеобразования, тонкослойного отстойника, фильтра с плавающей загрузкой и надфильтрового пространства, блок автоматического контроля и управления технологическими процессами водоочистки и водоподачи, трубопроводы подачи исходной, отвода очищенной, промывной воды и осадка, блок для хлорирования воды, блок для получения и распределения озоновоздушной смеси, сорбционный фильтр, блок ультрафиолетового облучения с источником ультрафиолетового излучения, смонтированным на трубопроводе, соединяющем блок осветления воды и сорбционный фильтр (RU 2103230, C02F 1/52, C02F 9/00, C02F 1/00, 1998 г.).

Основным недостатком этого устройства является наличие большого количества отдельных блоков и его общая конструктивно-технологическая сложность.

Известна установка PureBallast 3 компании «Альфа Лаваль», Швеция, предназначенная для обработки судовых балластных вод, включающая блок фильтра и блок УФ-облучения (рекламный проспект компании).

Недостатками данной установки являются недостаточная эффективность и степень очистки.

Известно устройство очистки и обеззараживания воды, содержащее блок с двумя щелевыми фильтрами Ф1-Ф2, запорные шаровые краны К2 и КП1-КП6 марки НПВХ-63 с электроприводом, расположенные соответственно на входе и выходе фильтров, блок УФ-обеззараживания А1 с системой промывки, состоящей из промывочного насоса H1 марки Wipper 05, запорных шаровых КП1, K1, К3-К6 марок НПВХ-63, пробоотборный кран К7 марки NIOB, байпасный трубопровод с шаровым запорным краном К2 марки НПВХ-63 и воздухоотводник В02 марки Dorot 1" BSPT PN16. Давление в блоке обеззараживания контролируется дифференциальным манометром и регулируется реле давления Д1 марки Danfoss CAS-155, а уровень ультрафиолетовой облученности обрабатываемой воды осуществляется УФ-датчиком контроля ФД16. Для входа и слива воды устройство снабжено фланцевыми соединениями С1-С2 типа ПВХ Н063 и С3 типа ПВХ Н050 (RU 152112, МПК C02F 1/32, опубл. 10.05.2015).

Недостатком данного устройства для обеззараживания балластных вод является недостаточная эффективность.

Наиболее близкой по технической сущности и решаемой задаче к предложенной являются система PureBallast 3, а также устройство очистки и обеззараживания воды по патенту RU 152112, которые были выбраны в качестве прототипов.

Изобретение направлено на решение задачи повышения эффективности и качества обеззараживания балластных вод без усложнения конструкции и добавления новых модулей с сохранением массогабаритных характеристик.

Поставленная задача решается за счет того, что в предложенной установке для обезвреживания судовых балластных вод, включающей трубопроводы для подачи и выхода балластной воды с запорной арматурой, блок механической очистки, состоящий по меньшей мере из одного фильтра, последовательно соединенный с блоком УФ-обеззараживания, дополнительно реализован электрохимический способ обеззараживания балластной воды с помощью гипохлорита, получаемого в результате проточного электролиза морской воды, причем в качестве электродов электролизера используются корпуса фильтра и корпус УФ-реактора, подключенные соответственно к положительному и отрицательному полюсу регулируемого источника тока. При этом корпуса фильтра и УФ-реактора изготовлены из металла, стойкого к электрохимической коррозии, а соединяющие их и подводящие трубопроводы изготовлены из диэлектрического материала, обеспечивающего изоляцию корпусов между собой и от внешних металлических трубопроводов.

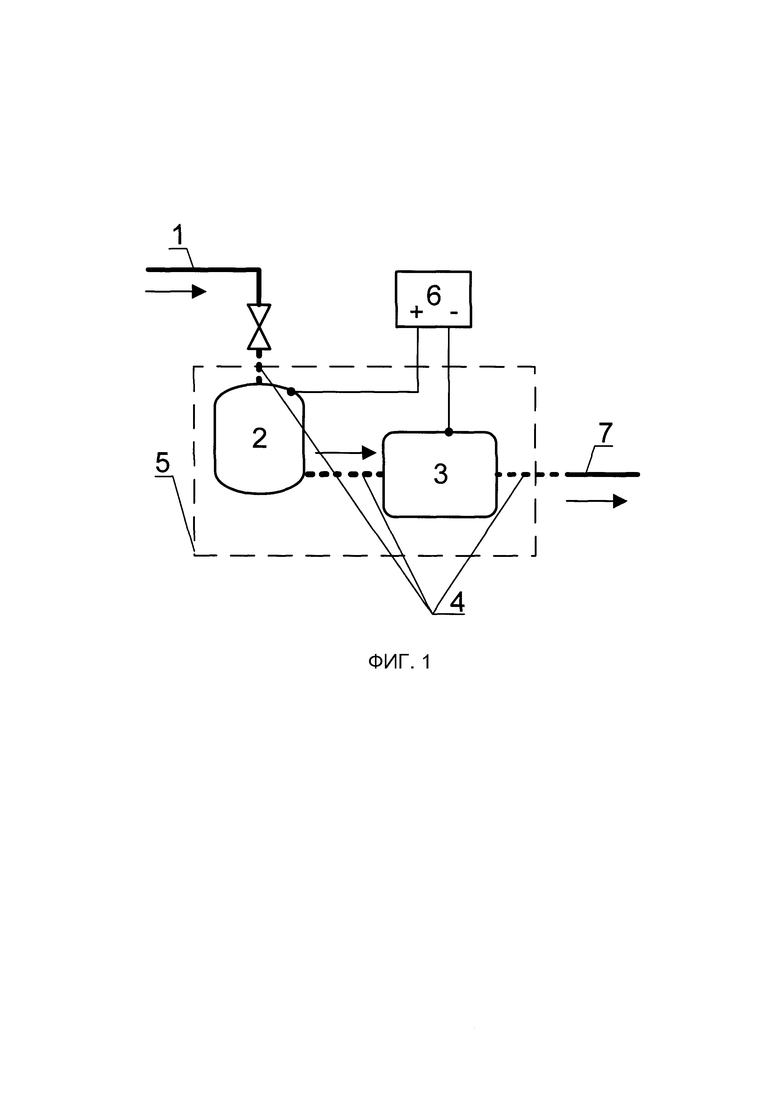

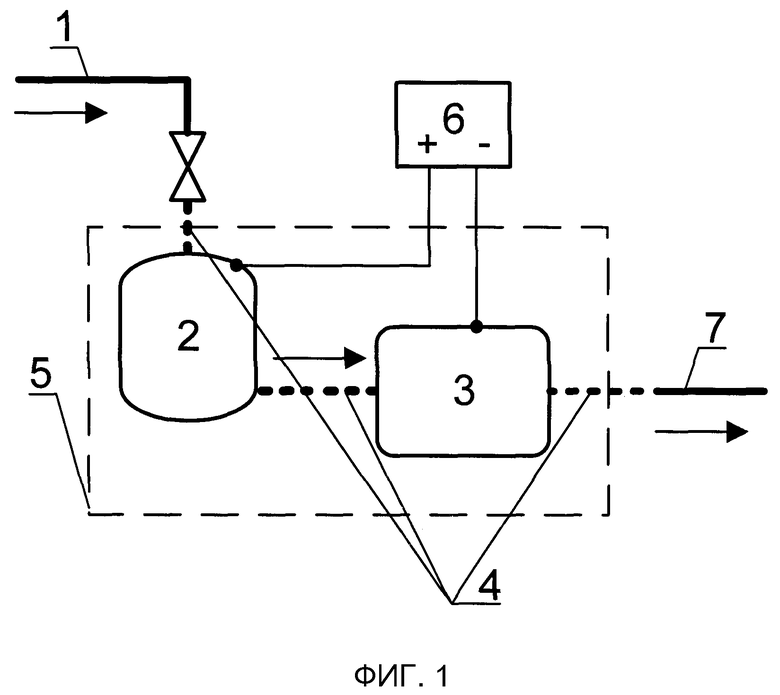

Предлагаемая модульная установка для обеззараживания балластных вод (далее по тексту - система) поясняется чертежом (фигура 1) - структурная блок-схема установки. Стрелками показаны направления прохождения воды в системе.

Система (фигура 1) включает входной патрубок 1 с запорной арматурой для подвода балластной воды, блок механической очистки, включающий по крайней мере один фильтр 2 с корпусом из электрохимически стойкого металла, электрически изолированный от остальных систем установки, блок ультрафиолетового (УФ) обеззараживания, состоящий по крайней мере из одного УФ-реактора 3 с корпусом из электрохимически стойкого металла, электрически изолированный от остальных систем установки, трубопроводы 4 из диэлектрического материала, выходной патрубок 7 системы, регулируемый источник тока 6, положительный полюс которого электрически соединен с корпусом фильтра 2, отрицательный полюс электрически соединен с корпусом УФ-реактора 3 и образует проточный электролизер 5, при этом корпус фильтра является анодом, а корпус УФ-реактора - катодом.

Модульная установка для обеззараживания балластных вод работает следующим образом.

Забираемая морская вода нагнетается судовыми насосами (на чертеже не показаны), через входной патрубок 1 поступает в блок механической очистки, где очищается фильтром 2 от механических примесей и крупных микроорганизмов, далее по трубопроводу поступает в блок УФ-облучения, где в реакторе 3 происходит облучение воды ультрафиолетом для уничтожения микроорганизмов.

В процессе протекания воды по системе от регулируемого источника постоянного тока на корпус фильтра осуществляется подача положительного потенциала, а на корпус УФ-реактора отрицательного, при этом, так как корпуса электрически изолированы между собой и от остальных систем установки трубопроводами 4 из диэлектрического материала, протекающая морская вода, которая содержит в своем составе большое количество хлорида натрия, играет роль электролита. Под действием электрохимических процессов в протекающей воде из водного раствора хлорида натрия образуется гипохлорит натрия.

Гипохлорит, который обладает высокими окислительными свойствами, используется в системе как обеззараживающий агент, действующий на патогенные организмы в балластной воде совместно с обеззараживающим эффектом УФ-облучения.

Изобретение позволит обеспечить комплексную очистку и повысить эффективность обеззараживания балластных вод в модульных системах, использующих фильтрацию и УФ-обеззараживание, реализуя дополнительно возможность электрохимического обеззараживания путем получения гипохлорита из морской воды без применения отдельного блока электролизера, что улучшает эффективность обеззараживания без добавления дополнительных блоков с сохранением ее массогабаритных характеристик.

Похожие патенты RU2832643C2

название год авторы номер документа
УСТАНОВКА ДЛЯ ОЧИСТКИ ЖИДКИХ ОТХОДОВ ЖИЗНЕДЕЯТЕЛЬНОСТИ НЕФТЕГАЗОВЫХ ПЛАТФОРМ 2015
  • Народицкис Александрс
  • Кириллов Николай Геннадьевич
  • Зинкевич Ирина Николаевна
RU2596761C1
УСТРОЙСТВО ОБЕЗВРЕЖИВАНИЯ БАЛЛАСТНОЙ ВОДЫ 2021
  • Решняк Валерий Иванович
  • Рочев Дмитрий Игоревич
RU2761347C1
УСТАНОВКА ДЛЯ ОБЕЗВРЕЖИВАНИЯ СУДОВЫХ БАЛЛАСТНЫХ ВОД 2017
  • Хорошев Виталий Геннадьевич
  • Попов Леонид Николаевич
  • Гатин Рамис Ильмирович
  • Веселов Юрий Степанович
  • Герасимов Александр Вениаминович
  • Петров Николай Михайлович
  • Ткач Дмитрий Борисович
  • Шалларь Александр Владимирович
  • Шитиков Евгений Ильич
RU2666860C1
СПОСОБ КОМБИНИРОВАННОЙ ОЧИСТКИ ПРИРОДНОЙ ВОДЫ 2016
  • Терентьев Вячеслав Иванович
  • Терентьев Александр Вячеславович
  • Лопатин Станислав Аркадьевич
RU2617104C1
СТАНЦИЯ БИОЛОГИЧЕСКОЙ ОЧИСТКИ СТОЧНЫХ ВОД 2014
  • Горев Алексей Владимирович
  • Марков Сергей Геннадьевич
RU2572329C2
МНОГОСТУПЕНЧАТЫЙ СПОСОБ ГЛУБОКОЙ ОЧИСТКИ ВОДЫ 2001
  • Гутенев В.В.
  • Котенко А.В.
  • Монтвила О.И.
  • Преображенский А.В.
  • Черный А.П.
RU2188165C1
СТАНЦИЯ ОБЕЗЗАРАЖИВАНИЯ ВОДЫ 2010
  • Баранов Сергей Витальевич
  • Лукьянов Александр Валентинович
RU2459768C1
ТЕХНОЛОГИЯ СИСТЕМНО-КОМПЛЕКСНОЙ ЭЛЕКТРОКОАГУЛЯЦИОННОЙ ПОДГОТОВКИ ПИТЬЕВОЙ ВОДЫ И МОДУЛЬНАЯ СТАНЦИЯ "ВОДОПАД" ДЛЯ ЕЕ ОСУЩЕСТВЛЕНИЯ 2015
  • Демидович Валентин Николаевич
  • Скрылев Сергей Александрович
  • Макаров Владимир Владимирович
  • Добродеев Юрий Егорович
  • Кучумов Александр Филиппович
  • Шиблева Людмила Григорьевна
  • Толмачев Валерий Витальевич
RU2591937C1
Мобильная установка для очистки сточных вод 2023
  • Целыковских Александр Александрович
  • Усин Валерий Викторович
  • Назаров Сергей Владимирович
  • Пашинин Валерий Алексеевич
  • Павлов Александр Викторович
  • Гейда Александр Сергеевич
  • Николаев Андрей Геннадьевич
  • Мокроусов Алексей Сергеевич
  • Курков Сергей Николаевич
  • Сафиуллов Денис Ринатович
  • Пшеничный Семен Алексеевич
RU2830220C1
СПОСОБ ОЧИСТКИ ХОЗЯЙСТВЕННО-БЫТОВЫХ СТОЧНЫХ ВОД И СТАНЦИЯ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ 2020
  • Мышкин Евгений Сергеевич
RU2757589C1

Иллюстрации к изобретению RU 2 832 643 C2

Реферат патента 2024 года МОДУЛЬНАЯ УСТАНОВКА ДЛЯ ОБЕЗЗАРАЖИВАНИЯ БАЛЛАСТНЫХ ВОД

Изобретение относится к области очистки и обеззараживания морской воды комбинированными способами, а именно к блочно-модульным устройствам для обезвреживания судовых балластных вод. Модульная установка для обеззараживания балластных вод состоит из блока механической очистки, содержащего по крайней мере один фильтр 2, блока ультрафиолетового облучения, содержащего по крайней мере один УФ-реактор 3, трубопроводов с запорной арматурой. Последовательно соединенные гидравлически и изолированные электрически металлические корпуса фильтра и УФ-реактора подключены к разным полюсам регулируемого источника тока 6 и используются в качестве электродов проточного электролизера для получения дополнительного обеззараживающего агента в виде гипохлорита натрия. Морская балластная вода используется в качестве электролита. Технический результат: повышение эффективности обеззараживания с сохранением массогабаритных характеристик. 1 ил.

Формула изобретения RU 2 832 643 C2

Модульная установка для обеззараживания балластных вод, состоящая из блока механической очистки, содержащего по крайней мере один фильтр, блока ультрафиолетового облучения, содержащего по крайней мере один УФ-реактор, трубопроводов с запорной арматурой, отличающаяся тем, что последовательно соединенные гидравлически и изолированные электрически металлические корпуса фильтра и УФ-реактора подключены к разным полюсам регулируемого источника тока и используются в качестве электродов проточного электролизера для получения дополнительного обеззараживающего агента в виде гипохлорита натрия, а морская балластная вода используется в качестве электролита.

Документы, цитированные в отчете о поиске Патент 2024 года RU2832643C2

Датчик теплового манометра 1962
  • Костылев В.М.
  • Солодихин Ю.В.
SU152112A1
Электрически обогреваемые подушки или одежда 1958
  • Николаев Н.Н.
  • Обросов А.Н.
  • Остряков И.А.
  • Цветков А.И.
SU117886A1
JP 2005342626 A, 15.12.2005
Способ сварки магнитоуправляемой дугой 1990
  • Носовский Борис Иванович
SU1817742A3
KR 20120062603 A, 14.06.2012
МИХАЙЛОВА Е.Р
и др
"АНАЛИЗ ТЕХНОЛОГИЙ ОЧИСТКИ БАЛЛАСТНЫХ ВОД С ЦЕЛЬЮ ПРЕДОТВРАЩЕНИЯ ИНВАЗИЙ", СОВРЕМЕННАЯ НАУКА: АКТУАЛЬНЫЕ ВОПРОСЫ, ДОСТИЖЕНИЯ И ИННОВАЦИИ сборник статей XVII Международной научно-практической

RU 2 832 643 C2

Авторы

Бабийчук Александр Ильич

Куприна Елена Эдуардовна

Понятовская Ирина Николаевна

Баранов Сергей Борисович

Даты

2024-12-26Публикация

2022-09-29Подача
