Изобретение относится к стрелковому оружию и может быть использовано, преимущественно, для гашения пламени и искр, возникающих в потоке пороховых газов при выстреле.
Известен пламегаситель стрелкового оружия [RU 8104, U1, F41C 7/00, 16.10.1998], в котором производится гашение пламени и искр, для чего в корпусе с цилиндрическим каналом и конусной частью выполнены сквозные радиальные щели, расширяющиеся в радиальном направлении, при этом, щели выполнены одновременно расширяющимися в осевом направлении в виде расширяющегося каплевидного профиля.
Недостатком этого технического решения является относительно недостаточно эффективное гашение искр и пламени.
Известен также пламегаситель [RU 2229318, С2, А62С 4/00, 27.05.2004], в котором производится гашение пламени, для чего используется канал, в котором расположено множество стержней, ориентированных так, что среда, протекающая по каналу, должна проходить между стержнями, при этом, ряды стержней используются для создания пламегасящего элемента, близкорасположенные стержни создают естественную поверхность, над которой газовый поток может протекать, испытывая минимальное сопротивление, причем, стержни могут быть любого размера и щели между ними могут подбираться под взрывы различных газов и паров в воздухе, диаметр стержней может меняться для противостояния различным уровням давления взрыва, что позволяет создавать пламегасители как для быстрого горения, так и для детонирующих взрывов, стержни могут быть сплошными или пустотелыми, выполненными из труб и в них может иметься охлаждающая жидкость, что приводит к повышенной эффективности пламегасителя в условиях непрерывного горения, при этом, сверху по потоку могут устанавливаться дополнительные трубы большего диаметра и с большими зазорами между ними.
Недостатком этого технического решения является относительно высокая сложность.
Наиболее близким к предложенному является устройство [RU 2809403, C1, F41A 21/30, 11.12.2023], в котором реализован способ гашения пламени и искр, для чего в устройстве вокруг канала для пролета используют вспененный материал, в котором выполнены металлические перегородки, разделяющие вспененный материал на секции, при этом, продолжением каждой секции, начиная с первой секции со стороны входной стенки корпуса, являются газоотводные полости, расположенные у боковых стенок корпуса вдоль следующей секции, причем, на конечном участке каждой полости выполнены сквозные отверстия в боковой стенке корпуса и в металлической перегородке, разделяющей вспененный материал на секции.
Недостатком наиболее близкого технического решения является относительно низкая эффективность гашения искр и пламени.
Задачей изобретения является разработка способа, обеспечивающего более эффективное гашение пламени и искр.
Требуемый технический результат заключается в повышении эффективности гашения пламени и искр при выстреле.
Поставленная задача решается, а требуемый технический результат достигается тем, что, в способе гашения пламени и искр, возникающих в потоке пороховых газов при выстреле, заключающемся в применении в пламегасителе механических перегородок для отсечения пламени и искр в потоке пороховых газов, следующих за пулей, согласно изобретению, дополнительно используется сам пороховой газ, который отводится в дополнительные каналы, в которых газ обгоняет пулю в процессе ее движения по пламегасителю и направлен в конце дополнительных каналов против движения пули и следующих за ней пороховых газов, отсекая, тем самым, пламя и искры, следующие за пулей, а оставшийся поток газа из потока пороховых газов, направляется в каналы для отвода газов, имеющие препятствия и большую длину, достаточные для полного гашения пламени и искр в оставшемся потоке газа.

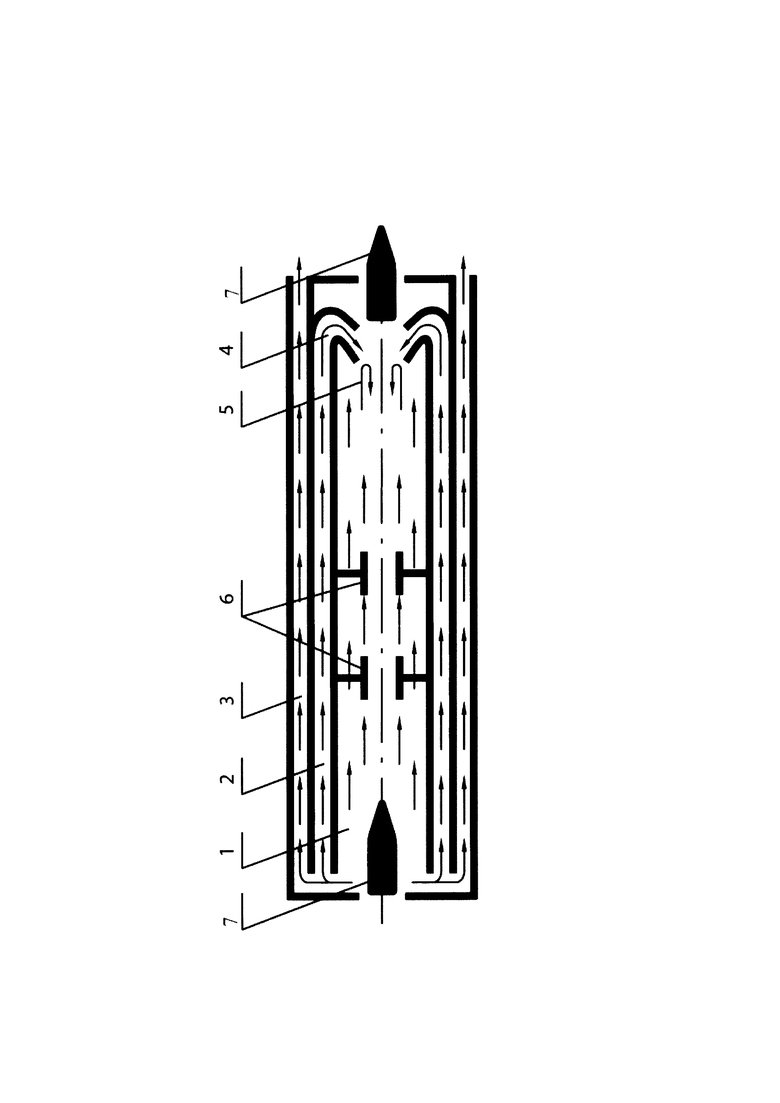

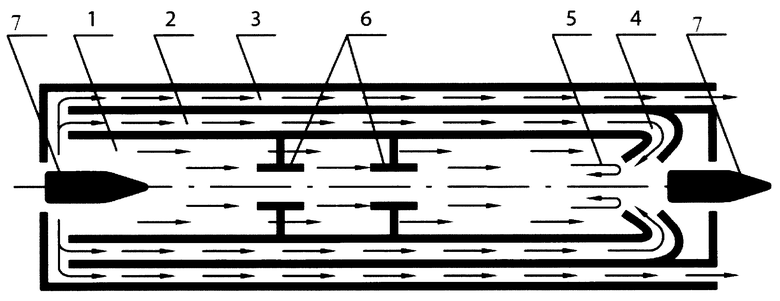

На чертеже представлен пламегаситель для стрелкового оружия совместно с пулей в виде примера устройства, реализующего предложенный способ гашения пламени и искр при выстреле при использовании одного дополнительного канала для газов.
На чертеже обозначены:
1 - основной поток газов;
2 - дополнительный канал для газов;
3 - канал для отвода газов;
4 - направленная струя газов, которая противостоит основному потоку газа;
5 - развернутая часть основного потока газов;
6 - перегородки для отсечения пламени и газов;
7 - пуля.
Пламегаситель для стрелкового оружия содержит корпус с боковой стенкой корпуса, входной стенкой корпуса и выходной стенкой корпуса, выполненный с возможностью крепления к стволу стрелкового оружия со стороны входной стенки корпуса.
Во входной стенке корпуса выполнено центральное отверстие входной стенки, а в выходной стенке корпуса выполнено центральное отверстие выходной стенки с образованием внутри корпуса канала для беспрепятственного пролета пули 7 по всей длине глушителя между центральными отверстиями во входной и выходной стенками корпуса.
В выходной стенке корпуса по ее краю имеется газоотводное отверстие для газов, образующихся у входной стенки корпуса и поступающего по каналу для газов.
В пространстве внутри корпуса вокруг канала для пролета пули 7 выполнен один или более каналов, имеющих такую форму, что поток газа обгоняет пулю и в конце каждого канала направлен против потока газа, движущегося за пулей,
Кроме того, в пространстве между внутренней стенкой дополнительного канала 2 и канала для пролета пули, выполнены последовательно перегородки 6 для отсечения пламени и газов. На чертеже показан частный случай использования двух перегородок 6.
Используется пламегаситель следующим образом.
При использовании для стрелкового оружия он крепится к стволу стрелкового оружия и при производстве выстрела с его помощью происходит гашение пламени и искр с одновременным глушением звука и уменьшением отдачи.
В зависимости от типа стрелкового оружия и, соответственно, от предусмотренной конструкции крепления пламегасителя на конце ствола на глушителе выполняется соответствующий элемент крепления, который обеспечивает соосность расположения канала ствола и канала пролета пули сквозь весь пламегаситель. Далее пламегаситель, закрепленный на стволе стрелкового оружия, используется по назначению в соответствии с тактико-техническими требованиями на соответствующий вид стрелкового оружия и на пламегаситель. При вылете пули из ствола на срезе ствола происходит скачок давления, вылет пороховых газов, пламени и искр.
В предложенном пламегасителе в качестве основного препятствия для гашения племени и искр, образующихся при выстреле, используется дополнительный канал 2 для формирования специального потока газов, с помощью которого формируется обратно направленная струя 4 газов, которая противостоит основному потоку 1 газа, летящему за пулей 7. Обратно направленная струя 4 газов отсекает часть основного потока газа и не дает ему вылететь за пулей 7. Основная масса газа перенаправляется в канал 3 с большим проходимым расстоянием, достаточным для гашения пламени и искр, что, в итоге, исключает вылет пламени и искр из пламегасителя наружу. Перегородки 6 используются для дополнительного отсечения пламени и искр из пламегасителя наружу.
Таким образом, в отличие от известного устройства, обеспечивается достижение требуемого технического результата, заключающегося в повышении эффективности гашения искр и пламени.
