ЗАЩИТНОЕ СООРУЖЕНИЕ Российский патент 2024 года по МПК E04H9/12

Область применения

Защитное сооружение относится к строительным объектам, способным обеспечить защиту от действия воздушной ударной волны, радиационного излучения, фугасного действия обычных средств поражения, части которых могут транспортироваться доступными видами транспорта и быстро монтироваться грузоподъемными средствами.

Уровень техники

Известны сборные железобетонные защитные сооружения (убежища), монтируемые из сводчатых элементов замкнутого типа, состоящих из криволинейной (арочной) части, образующей покрытые и плоской-плитной, образующей дно убежища (О.Д. Калабухов. Сборные железобетонные фортификационные сооружения. М. Военное издательство МО СССР 1963 г.).

Недостатком данного убежища является его низкая защитная способность от прямого попадания снаряда или взрывного устройства, пилотируемого беспилотным летательным объектом. Кроме этого, разрушение тамбурной части убежища делает практически невозможным эвакуацию находившихся в нем людей.

Известно убежище, выполненное из сборных унифицированных железобетонных частей силосных корпусов: объемных и угловых блоков, а также панелей и кольцевых податливых элементов (Патент RU 2078888 С1, Е04Н9/10, 1997 г. Убежище. Авторы Трубников А.В., Ульянов С.В., Корякин С.П., Шевченко А.С.). Данное изобретение создано с целью повышения несущей способности убежища за счет внесения в конструкцию дополнительных податливых элементов, расположенных с внешней стороны основного блока убежища и поглощающих часть динамической нагрузки, снижая ее энергию воздействия на основной блок.

Недостатком данной конструкции является трудоемкость ее возведения, и недостаточная несущая способность отдельных (плитных) ее частей в результате их работы на растяжение, и изгиб при внешнем воздействии.

Технический результат

Целью изобретения является повышение его несущей способности, снижение трудоемкости возведения, обеспечения запасных дислокационных и эвакуационных возможностей для личного состава, способности быстрого демонтажа и монтажа сооружения.

Цель достигается тем, что защитное сооружение выполнено из объемных армированных бетонных блоков в форме сводов, опорные части которых соединены плитой, расположенных по вертикали в два и более рядов с опиранием пят верхних рядов элементов на вершины элементов нижних рядов, при этом блоки имеют сужение от одного торца к другому и вставлены узкими, усиленными ребрами концами в широкие концы блоков, стыкуемых с ними по длине сооружения.

Техническим результатом является создание экономичного защитного сооружения с повышенной несущей способностью для обеспечения повышенной защиты личного состава и обеспечения его дислокационных и эвакуационных возможностей.

Описание чертежей

Подробнее сущность изобретения продемонстрирована примером реализации, иллюстрированном Фигурами, на которых представлены:

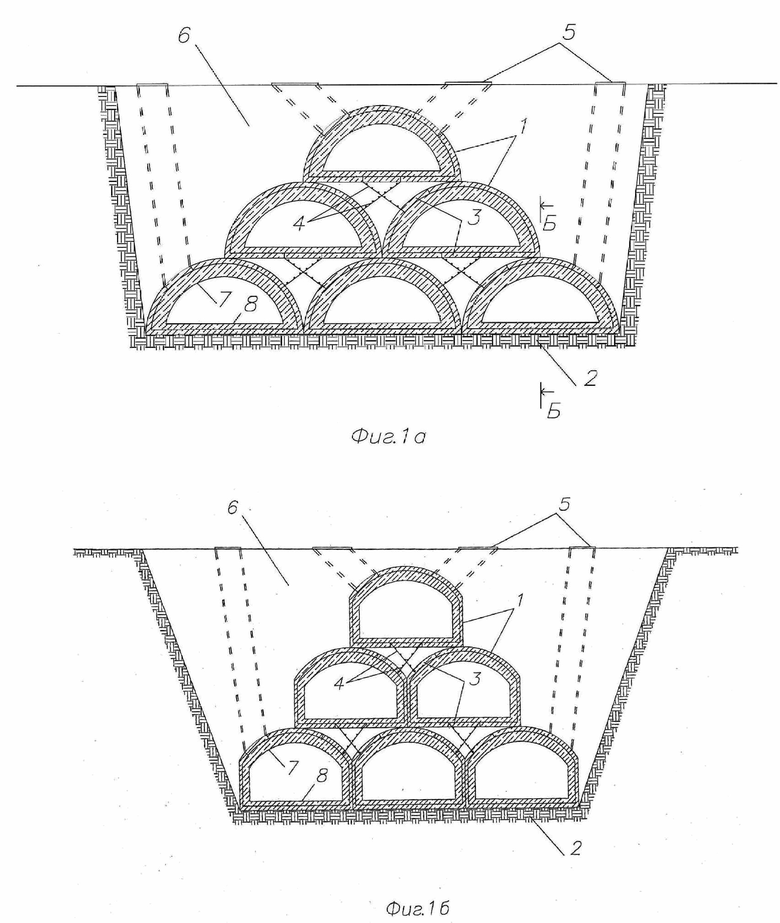

Фиг. 1a - Защитное сооружение. Вариант 1. Поперечное сечение А-А.

Фиг. 1б - Защитное сооружение. Вариант 2. Поперечное сечение.

Фиг. 2 - Защитное сооружение. Фрагмент продольного сечения по Б-Б.

1 - объемные арочные блоки.

2 - котлован.

3 - люки.

4 - переходные лестницы.

5 - запасные эвакуационные выходы.

6 - засыпка грунта.

7 - ребро.

8 - плитная затяжка.

Предлагаемое защитное сооружение представлено на чертежах 1а,б и 2 и состоит из объемных блоков 1, имеющих одинаковые размеры и конфигурацию. Блоки располагаются в специально вырытом для них котловане 2. Они монтируются пирамидой из горизонтальных рядов блоков, соединяемых по длине с образованием в поперечном сечении ячейковой структуры.

По длине блоки имеют сужение на размер, позволяющий их монтаж заведением усиленного ребром 7 конца одного блока в начало другого, стыкуемого с ним по длине (Фиг. 2).

Это сужение облегчает распалубку блоков при их изготовлении из железобетона.

Верхние блоки в поперечном сечении сооружения смещены относительно нижних на ширины блока и точечно опираются своими пятами на их вершины в местах усиленных соединений нахлестом блоков друг с другом по длине.

Для перемещения людей внутри убежища предусматриваются люки 3 в стенках и плитах блоков, а также переходные лестницы 4.

После монтажа блоков убежища осуществляется монтаж основных и запасных эвакуационных выходов 5 и засыпка грунтом 6.

Защитное сооружение функционирует следующим образом. Наиболее защищенной частью от внешнего воздействия являются помещения, расположенные в самом нижнем ряду. Защита осуществляется принятым конструктивным решением как самих блоков, так и всего сооружения в целом. Известно, что сводчатые конструкции при нагружении извне работают на сжатие. В данном случае высокая несущая способность сводчатых блоков обеспечивается также ребром 7 усиления их концевых частей и плитной затяжкой 8, воспринимающей распорную составляющую нагрузки.

Значительную роль в защитной функции основных эксплуатируемых помещений, расположенных в нижних ярусах блоков убежища, выполняют вышележащие ряды балочных элементов. Главным их предназначением является демпфирование динамического ударного внешнего воздействия, диссипация (рассеяние) его энергии, а также локализация последствий отдельными участками блочных ячеек. В данной конструкции убежища его живучесть обеспечивается сотовой структурой, образуемой арочными сводчатыми покрытиями и плитными элементами модульных типовых блоков, при которой разрушение одной сотовой ячейки не приводит к разрушению всей конструктивной системы.

Блоки могут изготавливаться из железобетона и других материалов, в том числе на базе минеральных и эпоксидных связующих (металл, стеклопластик, полимербетоны, фиброматериалы и т.п.).

Чем больше рядов блоков по высоте защитного сооружения, тем выше его энергоемкость и больше воздействие оно способно воспринять, повышая защитные свойства от внешних динамических нагрузок различного происхождения.

Унифицированные железобетонные блочные элементы при наличии опалубки, доставки бетонной смеси и арматуры могут быть изготовлены в любом месте. Для их подъема, транспортировки и монтажа необходимы грузоподъемные и транспортные средства.

Отдельные блоки могут быть эффективно использованы для защиты от пуль, осколков, снарядов и мин, людей в полевых, траншейных и прочих условиях. Они легко перемещаются при необходимости.

Эвакуация людей, находящихся в защитном сооружении, может осуществляться посредством основных и запасных эвакуационных выходов. Все основные помещения и оборудование для жизнеобеспечения находящихся в защитном сооружении людей предусматриваются, но на рисунках к данному изобретению не показаны. Торцы блоков сооружения, имеющих контакт с окружающим грунтом, могут закрываться как капитальными конструктивными элементами из железобетона или металла, так и щитами, выполненными из других устойчивых к внешним воздействиям материалов (дерево, пластик и т.п.). В последнем случае, при аварийной необходимости, они могут быть разрушены, и в этих местах могут быть проделаны дополнительные выходы.

Изобретение относится к конструированию и способу возведения защитных сооружений полной заводской готовности, способных обеспечить защиту укрываемых от действия воздушной ударной волны, радиационного излучения, фугасного действия обычных средств поражения. Изобретение предусматривает изготовление различных видов защитного сооружения с использованием несущих блок-модулей одной конфигурации и размера, что позволит транспортировать и монтировать элементы защитного сооружения доступными транспортными и грузоподъемными средствами. Защитное сооружение выполнено из объемных армированных бетонных блоков в форме сводов, опорные части которых соединены плитой, расположенных по вертикали в два и более рядов с опиранием пят верхних рядов на вершины нижних рядов, при этом блоки имеют сужение от одного торца к другому и вставлены узкими, усиленными ребрами концами в широкие концы блоков, стыкуемых с ними по длине сооружения. Конструкция элементов и их компоновка в процессе монтажа на объекте позволяет значительно увеличить несущую способность защитного сооружения из-за его способности диссипировать (рассеивать) энергию внешнего динамического воздействия. 2 ил.

Защитное сооружение, расположенное в котловане, выполненное из объёмных армированных бетонных блоков в форме сводов, опорные части которых соединены плитой, и покрытое грунтом, отличающееся тем, что указанные блоки выполнены по длине сужающимися и соединены между собой путем заведения узкого конца одного блока, который усилен ребром, в широкий конец другого блока с образованием горизонтальных рядов по длине сооружения, расположенных пирамидой с образованием ячейковой структуры в два и более ряда по вертикали, причем верхние блоки в поперечном сечении сооружения смещены относительно нижних на 1/2 ширины блока и своими пятами оперты на вершины блоков нижних рядов в местах их усиленных соединений, в стенках и плитах блоков выполнены люки с лестницами для перемещения людей между рядами, а сооружение снабжено основными и запасными эвакуационными выходами.
