Приемо-передающий модуль активной фазированной антенной решетки Х-диапазона частот Российский патент 2025 года по МПК H01Q21/00

Описание патента на изобретение RU2832856C1

Изобретение относится к радиоэлектронным устройствам, а именно к конструкции приемо-передающих модулей активных фазированных антенных решеток (ППМ АФАР) Х-диапазона частот.

Известен приемо-передающий модуль активной фазированной антенной решетки СВЧ-диапазона [Патент РФ №2713079 С1 H01Q21/00]. Приемо-передающий модуль активной фазированной антенной решетки СВЧ-диапазона содержит, по меньшей мере, один переключатель «прием/передача» на 2 положения, контакт «вход-выход» которого является входом-выходом модуля. Контакт «выход» в положении переключателя «передача» подключен ко входу передающего канала, включающего последовательно соединенные, по меньшей мере, один управляемый n-разрядный ступенчатый фазовращатель и дополнительный n-разрядный ступенчатый фазовращатель, причем оба фазовращателя подключены к одной схеме управления, согласующие усилители, предварительный усилитель мощности, выходной усилитель мощности. Выход передающего канала, который является выходом модуля, и, по меньшей мере, один контакт «вход» в положении переключателя «прием», который подключен к выходу приемного канала, содержащего последовательно соединенные, по меньшей мере, один управляемый n-разрядный ступенчатый фазовращатель, дополнительный n-разрядный ступенчатый фазовращатель, по меньшей мере, один управляемый n-разрядный ступенчатый аттенюатор, дополнительный n-разрядный ступенчатый аттенюатор, по меньшей мере, один малошумящий усилитель, защитное устройство и вход приемного канала, который является входом модуля, причем аттенюаторы подключены к одной схеме управления и фазовращатели подключены к одной схеме управления, согласующие усилители, при этом в каждом канале каждая схема управления фазовращателями или аттенюаторами содержит преобразователь уровней сигналов управления. Передающий канал включает второй переключатель, вход которого подключен к выходу первого, а выход подключен ко входу управляемого n-разрядного ступенчатого фазовращателя, выход которого соединен со входом первого согласующего усилителя, выход усилителя соединен со входом дополнительного n-разрядного ступенчатого фазовращателя, выход которого соединен со входом управляемого n-разрядного ступенчатого аттенюатора, выход которого соединен со входом дополнительного n-разрядного ступенчатого аттенюатора, выход которого подключен ко входу второго согласующего усилителя, выход которого подключен к третьему переключателю. Первый выход третьего переключателя соединен со входом первого переключателя, а второй выход через третий согласующий усилитель подключен к предварительному усилителю мощности, выход которого соединен со входом выходного усилителя мощности, к усилителям мощности подключен модулятор передающего канала, при этом канал дополнительно содержит систему контроля мощности, вход которой подключен к выходу выходного усилителя мощности, а выход подключен к выходу Х-циркулятора, вход которого является выходом модуля. Вход приемного канала подключен ко входу X-циркулятора, а второй выход подключен ко входу защитного устройства, выход защитного устройства подключен ко входу аттенюатора, выход которого подключен ко входу малошумящего усилителя, выход которого через четвертый и пятый согласующие усилители подключен ко входу второго переключателя, к третьему, четвертому и пятому согласующим усилителям подключен модулятор приемного канала. Преобразователь последовательного кода управления в параллельный код выполнен общим и подключен к схемам управления аттенюаторов и фазовращателей через шины внутренних сигналов управления, а ко входу подключена внешняя шина, через которую подают сигналы управления и напряжение питания.

Недостатками данного технического решения является:

- отсутствие контроля и автоматической регулировки коэффициента усиления приемного канала модуля при пониженной или повышенной температуре окружающей среды;

- вероятность самовозбуждения, передающего СВЧ-тракта при пониженной температуре окружающей среды;

- высокое энергопотребление за счет использования двух согласующих усилителей, дополнительного n-разрядного фазовращателя, n-разрядного фазовращателя и отдельной схемы управления в составе конструкции передающего канала.

Известен приемо-передающий модуль активной фазированной антенной решетки Х-диапазона частот, принятый за прототип [Патент РФ №2804330 H01Q 21/00]. В приемо-передающем модуле каждый модулятор выполнен в виде монолитной интегральной схемы (МИС) со встроенными аттенюатором n-разрядов, вход которого подключен к выходу предварительного усилителя мощности, и фазовращателем n-разрядов, при этом вход МИС приемного канала подключен через согласующий усилитель к малошумящему усилителю, который соединен с защитным устройством, вход которого соединен с выходом циркулятора, вход циркулятора соединен с выходом выходного усилителя мощности, вход предварительного усилителя мощности соединен с МИС передающего канала, а ответвляющая часть направленного ответвителя содержит согласованную нагрузку и детекторный диод, к выходу которого подключен АЦП, выход которого подключен к входу ПЛИС, имеющей две шины управления, к первой подключен вход драйвера управления, а ко второй - входы управления МИС приемного и передающего каналов.

Недостатками данного технического решения является:

- отсутствие контроля и автоматической регулировки коэффициента усиления приемного канала модуля при пониженной или повышенной температуре окружающей среды;

- вероятность самовозбуждения, передающего СВЧ-тракта при пониженной температуре окружающей среды;

- высокое энергопотребление за счет использования двух согласующих усилителей, дополнительного n-разрядного фазовращателя, n-разрядного фазовращателя и отдельной схемы управления в составе конструкции передающего канала.

Техническим результатом данного изобретения является исключение самовозбуждения передающего канала в процессе работы, возможность контроля коэффициента усиления и выходной мощности каналов при пониженной или повышенной температуре окружающей среды, а также возможность отключения неисправных каналов в режиме реального времени, и как следствие увеличение дальности обнаружения объектов и повышение точности определения угловых координат цели.

Технический результат достигается тем, что приемо-передающий модуль активной фазированной антенной решетки Х-диапазона частот содержит передающий и приемный каналы, включающие циркулятор, аналогово-цифровой преобразователь, программируемую логическую интегральную схему, при этом передающий канал включает выходной усилитель мощности, узел направленного ответвителя, драйвер управления, управляемый аттенюатор n-разрядов, предварительный усилитель мощности, а приемный канал включает защитное устройство, малошумящий усилитель, согласующий усилитель. В передающем канале между циркулятором и выходным усилителем мощности подключен направленный ответвитель, ответвляющая часть которого содержит согласованную нагрузку с волновым сопротивлением 50 Ом и детекторный диод, к выходу которого подключен вход аналогово-цифрового преобразователя, а его выход подключен к входу программируемой логической интегральной схемы, имеющей шесть шин управления, к первой из которых подключен вход драйвера управления, выходы которого соединены со входами управляемого аттенюатора n-разрядов передающего канала, между аттенюатором и предварительным усилителем подключен направленный ответвитель, ответвляющая часть которого содержит согласованную нагрузку с волновым сопротивлением 50 Ом и детекторный диод, к выходу которого подключен вход аналогово-цифрового преобразователя, а ко входу предварительного усилителя подключен выход управляемого фазовращателя n-разрядов, вход которого соединен с выходом согласующего усилителя, вход которого соединен с выходом первого СВЧ переключателя, вход которого соединен с выходом управляемого аттенюатора n-разрядов, вход которого соединен с выходом второго СВЧ переключателя, причем переключатели соединены с согласующим усилителем и через третью шину управления с программируемой логической интегральной схемой, которая через четвертую шину управления подключена ко входу драйвера, выходы которого подключены ко входу управляемого аттенюатора, между вторым и третьим СВЧ переключателем подключен направленный ответвитель, ответвляющая часть которого содержит согласованную нагрузку с волновым сопротивлением 50 Ом и детекторный диод, к выходу которого подключен вход аналогово-цифрового преобразователя, вход третьего СВЧ переключателя является входом передающего канала, выход третьего СВЧ переключателя через вторую шину управления подключен к программируемой логической интегральной схеме, выход приемного канала соединен с четвертым СВЧ переключателем через направленный ответвитель, ответвляющая часть которого содержит согласованную нагрузку с волновым сопротивлением 50 Ом и детекторный диод, к выходу которого подключен вход аналогово-цифрового преобразователя, четвертый СВЧ переключатель соединен с пятым СВЧ переключателем через согласующий усилитель и управляемый аттенюатор n-разрядов, к которому подключен драйвер, подключенный через шестую шину управления к программируемой логической интегральной схеме, а ко входу пятого СВЧ переключателя подключен управляемый аттенюатор n-разрядов, соединенный с управляемым фазовращателем n-разрядов через согласующий усилитель, вход фазовращателя через согласующий усилитель соединен с малошумящим усилителем, в приемном канале между циркулятором и защитным устройством подключен направленный ответвитель, ответвляющая часть которого содержит согласованную нагрузку с волновым сопротивлением 50 Ом и детекторный диод, к выходу которого подключен вход аналогово-цифрового преобразователя, вход циркулятора является входом приемного канала, причем программируемая логическая интегральная схема имеет температурный датчик.

Направленный ответвитель ответвляет часть СВЧ-мощности с основной линии передачи, его неиспользуемое плечо заглушает согласованная нагрузка 50 Ом. Детекторный диод (ДД) преобразует СВЧ-мощность, поступающую на вход в напряжение более низкой частоты. Уровень напряжения на выходе ДД в зависимости от амплитуды входной мощности можно рассчитать по вольт-ваттной характеристике используемого ДД, что позволяет определять уровень СВЧ-мощности на входе и выходе передающего и приемного канала.

Аналогово-цифровой преобразователь (АЦП) преобразует аналоговый сигнал в дискретный код (цифровой сигнал), что позволяет обеспечить передачу пакета данных для дальнейшей обработки и как следствие получить информацию об уровне СВЧ-мощности на входе и выходе передающего и приемного канала.

Программируемая логическая интегральная схема (ПЛИС) позволяет обрабатывать пакеты данных, поступающие с АЦП и в соответствии с поставленной задачей отправить высокоскоростные сигналы управления по шинам управления для аттенюаторов и фазовращателей в СВЧ-тракте.

Драйвер управления преобразует последовательный код, полученный по шине управления от ПЛИС, в параллельный и формирует сигналы управления подаваемые на входы управления аттенюатора n-разрядов.

Аттенюатор n-разрядов ослабляет СВЧ-сигнал на выходе предварительного усилителя мощности, СВЧ переключателя исключая возможное возникновение самовозбуждение передающего канала, а также ослабляет коэффициент усиления приёмного канала при воздействии пониженной температуры окружающей среды исключая при этом возникновение паразитной генерации в приемном канале и позволяет контролировать коэффициент усиления в заданных рамках, что позволять повысить надежность подрешетки АФАР и получить стабильные электрические характеристики при воздействии пониженной температуры окружающей среды.

СВЧ переключатель предназначен для переключения направления СВЧ энергии между линиями СВЧ передачи.

Изобретение поясняется чертежом.

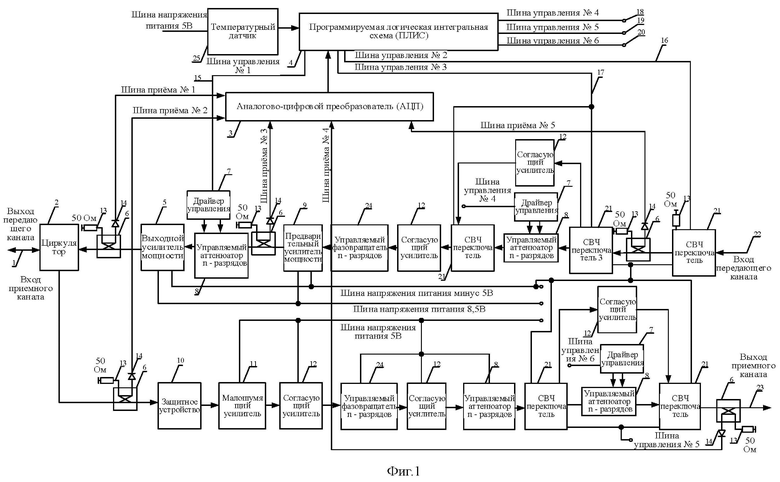

На Фигуре представлена структурная схема предлагаемого приемо-передающего модуля активной фазированной антенной решетки Х-диапазона частот, где:

- вход приемного канала/Выход передающего канала 1;

- циркулятор 2;

- аналогово-цифровой преобразователь (АЦП) 3;

- программируемая логическая интегральная схема (ПЛИС) 4;

- выходной усилитель мощности 5;

- направленный ответвитель 6;

- драйвер управления 7;

- управляемый аттенюатор n-разрядов 8;

- предварительный усилитель мощности 9;

- защитное устройство 10;

- малошумящий усилитель 11;

- согласующий усилитель 12;

- согласованная нагрузка 13;

- детекторный диод 14;

- шина управления №1 15;

- шина управления №2 16;

- шина управления №3 17;

- шина управления №4 18;

- шина управления №5 19;

- шина управления №6 20;

- СВЧ переключатель 21;

- вход передающего канала 22;

- выход приемного канала 23;

- управляемый фазовращатель n-разрядов 24;

- температурный датчик 25.

Пример

Приемо-передающий модуль активной фазированной антенной решетки Х-диапазона частот содержит 5 СВЧ переключателей 21 типа М44286 АПНТ.434830.075 ТУ с размером кристалла 1,9×1,4×0,1 мм. Согласованная нагрузка 13 на 50 Ом и детекторный диод 14 в ответвляющей части направленного ответвителя 6, выполненного по тонкопленочной технологии на многослойной керамической плате LTCC. Согласующий усилитель 12 типа М421304-2 с размером кристалла 1,16×0,82×0,1 мм. Управляемый аттенюатора n-разрядов 8 типа М44747 АПНТ.434820.053ТУ с размером кристалла 2×2×0,1 мм. Управляемый фазовращатель n-разрядов 24 типа М44164 АПНТ.434830.073 ТУ с размером кристалла 4×2.1×0,1 мм. Предварительный усилитель мощности 9 типа М42284-2 АПНТ.434810.208ТУ с размером кристалла 3,5×3,0×0,1 мм. Выходной усилитель мощности 5 типа М42283-4 АПНТ.434810.206ТУ с размером кристалла 29×18×1,3 мм. Циркулятор 2 типа МПВЦ10-5-1Х КРПГ.468545.086ТУ с размерами 9,5×10,5×3,5 мм, выход которого является выходом передающего канала и входом приемного канала 1. Вход приемного канала 1 подключен ко входу циркулятора 2. Защитное устройство 10 типа М44419 с размером кристалла 1,48×0,96×0,1 мм, выход которого подключен к входу малошумящего усилителя 11 типа М421390-2 с размером кристалла 2,02×1,02×0,1 мм. Управляемый фазовращатель n-разрядов 24 типа М44164 АПНТ.434830.073 ТУ с размером кристалла 4×2.1×0,1 мм. Выход приемного канала 23. Узлы направленного ответвителя подключаются по шинам приема ко входам аналогово-цифрового преобразователя 3 типа К510НВ04FI производства АО «ПКК Миландр», выход которого подключен к входу программируемой логической интегральной схемы (ПЛИС) 4 типа 5578ТС084 производства АО «ВЗПП-С», к выходам которой подключены шины управления 15-20 к которым подключены входы драйверов управления 7. Для каждого активного элемента приемо-передающего модуля предусмотрена шины напряжений питания. Ко входу ПЛИС 4 подключен Датчик температуры 25 DS18B20U в корпусе «SO8» производства Maxim Integrated.

Устройство работает следующим образом.

В режиме работы АФАР «Передача» на вход передающего канала 22 поступает СВЧ-сигнал с гетеродина. На начальном этапе включения передающего канала все разряды управляемого аттенюатора n-разрядов 8 находятся в нулевом состоянии. СВЧ-сигнал поступает на вход третьего СВЧ переключателя 21 при этом с программируемой логической интегральной схемы 4 поступает сигнал по шине управления №2 16 на третий СВЧ переключатель 21 о коммутировании СВЧ линии на согласованную нагрузку 13 с волновым сопротивлением 50 Ом. В данном режиме передающий канал ППМ работает в режиме без входной мощности, далее производят измерение выходной импульсной мощности на узле направленного ответвителя 6, по шине приема поступает в АЦП 3 напряжение, соответствующее уровню выходной мощности передающего канала, выходное напряжение определяется в соответствии с вольт-ваттной характеристикой используемого детекторного диода 14. Далее в АЦП 3 по шине управления 15 полученное напряжение обрабатывается и формируется ответ для ПЛИС 4. Если уровень выходного напряжения узла, направленного ответвителя 6 выше, чем заданный порог (соответствующий определенной выходной мощности на выходе усилителя мощности 5), программируемая логическая интегральная схема 4 подает сигнал по шине управления 15 и шине управления 18 на драйвера управления 7 для включения определенного разряда на управляемых аттенюаторах n-разрядов 8, что приводит к снижению мощности активных функциональных узлов ППМ до значения меньшего заданного порогового значения. Ослабление сигнала на активных функциональных узлах ППМ полностью исключает паразитное самовозбуждение передающего канала приемо-передающего модуля в режиме без входной мощности, при нормальных климатических условиях и при повышенной или пониженной температуре окружающей среды. После автоматической подстройки передающего канала, с ПЛИС 4 поступает сигнал по шине управления 16 о коммутации СВЧ переключателя 3 на узел направленного ответвителя 6, на котором формируется напряжение, соответствующее уровню проходящей СВЧ мощности, сформированное напряжение поступает по шине приема в АЦП 3 для обработки и анализа. Далее сигнал поступает на второй СВЧ переключатель 21, управление которого производится по шине управление 17. Направление коммутации переключателя производиться в зависимости от измеренной температуры окружающей среды датчиком 25. Далее сигнал поступает на управляемый аттенюатор n-разрядов 8 и поступает на первый СВЧ переключатель 21. На следующем этапе СВЧ сигнал для компенсирования потерь предыдущих элементов поступает на согласующий усилитель 12, выход которого соединяется с управляемым фазовращателем n-разрядов 24, который управляет фазой СВЧ сигнала. Далее сигнал поступает на предварительный усилитель мощности 9, где усиливается до уровня мощности необходимой для работы выходного усилителя мощности 5. Усиленный сигнал поступает на узел направленного ответвителя 6, на выходе которого формируется напряжение, поступающее по шине приема 17 в АЦП 3 для обработки и анализа. Далее СВЧ сигнал поступает на управляемый аттенюатор n-разрядов 8, в котором производиться ослабление сигнала с целью исключения паразитного возбуждения передающего канала. На следующем этапе сигнал поступает на выходной усилитель мощности 5 где усиливается до требуемой мощности. Усиленный сигнал поступает на узел направленного ответвителя 6 для детектирования выходной мощности, далее сигнал поступает на -циркулятор 2 с помощью которого СВЧ энергия поступает на общий вход/выход приемо-передающего модуля 1. Усиленный и промодулированный СВЧ-сигнал с выхода передающего канала приемо-передающего модуля поступает на антенное полотно и излучается в пространство.

Режим работы передающего канала модуля при повышенной температуре окружающей среды: датчик температуры 25 направляет сигнал о превышении заданного уровня температуры в ПЛИС 4, далее принимается решении о повышении выходной мощности активного функционального узла и коммутировании второго и первого СВЧ переключателей 21 на согласующий усилитель 12. Далее производиться анализ напряжений с узлов направленных ответвителей 6 и принимается решение о включении необходимого разряда управляемого аттенюатора n-разрядов 8 с целью контроля выходной мощности и снижения вероятности перехода передающего канала в линейный режим и последующего снижения выходной мощности.

Режим работы передающего канала модуля при пониженной температуре окружающей среды: датчик температуры 25 направляет сигнал о превышении заданного уровня температуры в ПЛИС 4, далее принимается решении о снижении выходной мощности активного функционального узла и коммутировании второго и третьего СВЧ переключателей 21 на управляемый аттенюатор 8. После проведенного анализа напряжений с узлов направленных ответвителей 6 принимается решение о включении необходимого разряда на управляемых аттенюаторах n-разрядов 8 с целью контроля выходной мощности и исключения паразитного возбуждения передающего канала.

После излучения СВЧ-сигналов АФАР переключается в режим работы «Прием». При нахождении объекта в области сканирования АФАР, излучаемый СВЧ-сигнал отражается и поступает на антенное полотно АФАР. С антенного полотна отраженный СВЧ-сигнал поступает на вход приемного канала 1. Через циркулятор 2 сигнал поступает на вход узла, направленного ответвителя 6, на выходе детекторного диода 14 которого формируется напряжение, поступающее по шине приема 16 в АЦП 3 для обработки и анализа. Далее сигнал поступает на защитное устройство 10. При высоком уровне мощности сигнала на входе приемного канала 1 в режиме «прием», защитное устройство 10 ограничивает этот уровень до безопасного значения для эксплуатации элементов, последовательно стоящих далее по СВЧ-тракту. При номинальной входной мощности на входе приемного канала 1 в режиме «прием», защитное устройство 10 вносит незначительные СВЧ-потери в принимаемый сигнал и пропускает его на вход малошумящего усилителя мощности 11. Сигнал усиливается малошумящим усилителем 11 и поступает на вход согласующего усилителя 12. Сигнал усиливается согласующим усилителем 12 и поступает на вход управляемого фазовращателя n-разрядов 24. Далее сигнал усиливается на согласующем усилителе 12 и поступает на вход управляемого аттенюатора n-разрядов 8. Задается необходимая амплитуда и фаза в зависимости от режима работы подрешетки антенной и поставленных задач. Промодулированный СВЧ-сигнал поступает на вход пятого СВЧ переключателя 21, первый выход которого подключён к входу согласующего усилителя 12, а второй выход подключен на вход управляемого аттенюатора n-разрядов 8, управление которым производится с помощью ПЛИС 4 по шине управления 20 через драйвер управления 7. Далее сигнал с согласующего усилителя 12 поступает на первый вход пятого СВЧ переключателя 21, а второй вход подключён к выходу управляемого аттенюатора n-разрядов 8. Далее сигнал через пятый СВЧ переключатель 21 коммутируется на вход узла направленного ответвителя 6, напряжение с которого по шине приема 18 поступает на АЦП 3 для обработки и анализа. С выхода узла, направленного ответвителя 6 сигнал, поступает на выход приемного канала 23. После этого производится обработка полученных сигналов с каналов АФАР для получения информации о расстоянии до облучаемого объекта, его скорости и угловых координатах.

Режим работы приемного канала модуля при повышенной температуре окружающей среды: датчик температуры 25 направляет сигнал о превышении заданного уровня температуры в ПЛИС4, далее принимается решении о повышении выходной мощности активного функционального узла и коммутировании четвертого и пятого СВЧ переключателей 21 на согласующий усилитель 12. Далее производится анализ напряжений с узлов направленных ответвителей 6 для контроля коэффициента усиления приемного канала.

Режим работы передающего канала модуля при пониженной температуре окружающей среды: датчик температуры 25 направляет сигнал о превышении заданного уровня температуры в ПЛИС4, далее принимается решении о снижении выходной мощности активного функционального узла и коммутировании четвертого и пятого СВЧ переключателей 21 на управляемый аттенюатор 8. После проведенного анализа напряжений с узлов направленных ответвителей 6 принимается решение о включении необходимого разряда на управляемых аттенюаторах n-разрядов 8 с целью контроля коэффициента усиления и исключения превышения мощности и последующего выхода из строя устройств обработки сигналов приемного канала.

Предлагаемый ППМ позволяет исключить самовозбуждение передающего канала в процессе работы, а также контролировать коэффициент усиления и выходную мощность каналов при пониженной или повышенной температуре окружающей среды. Предлагаемый ППМ позволяет отключать неисправные каналы в режиме реального времени.

Вследствие чего повышается точность определения скорости и угловых координат цели и увеличивается дальность обнаружения объектов на 5%. Повышается надежность работы АФАР.
