Изобретение относится к области защиты птиц от поражения электрическим током при эксплуатации линий электропередачи, защиты линий электропередачи от негативного воздействия продуктов жизнедеятельности птиц в местах крепления токоведущих проводов к опорам линий электропередачи, а именно, к птицезащитному устройству изолирующего типа для изолирующих подвесок на основе анкерных клиновых натяжных зажимов для изолированного провода (DN35-Rpi, DN70-Rpi, DN120-Rpi и аналогичных).
Из уровня техники известно птицезащитное устройство для натяжных зажимов, выполненное из диэлектрического материала и содержащее защитный кожух, состоящий из двух частей, соединенных между собой при помощи боковых креплений, причем части кожуха соединены встык в виде фигурных коробок с рельефным дном, рельефы выполнены формой и глубиной с возможностью размещения в собранном виде заклинивающегося натяжного зажима, по линии совмещения частей футляра выполнены заедино с фигурными коробками полуцилиндрические выступы, образующие в собранном футляре два коротких канала длиной 7-10 см, с обеспечением возможности прохождения натягиваемого участка провода к натяжному зажиму и отходящего провода (патент РФ №182152, опубл. 2018).
Известное устройство обеспечивает надежность птицезащитного устройства путем повышения степени электробезопасности, создания возможности изоляции не только зажима, но и проводов, и подвески изолятора. Кроме того, упрощается монтаж известного устройства, и при этом с плотной посадкой натяжного зажима внутри устройства.
Однако известное устройство не предназначено для клиновых анкерных зажимов для изолированного провода. Кроме того, оно не обеспечивает возможность проведения низового осмотра при плановых осмотрах. Так, согласно «Правилам организации технического обслуживания и ремонта объектов электроэнергетики», утвержденным приказом Минэнерго России от 25.10.2017 №1013 (Приложение 81) (https://sudact.ru/law/prikaz-minenergo-rossii-ot-25102017-n-1013/pravila-organizatsii-tekhnicheskogo-obsluzhivaniia-i/prilozhenie-n-81/), на воздушных линиях электропередачи должны быть организованы плановые осмотры по всей длине с периодичностью не реже одного раза в год. «Правилами» предписывается во время осмотров проверять состояние проводов, тросов и арматуры. В случае применения известного устройства необходим верховой осмотр (как правило, с использованием подъёмной спецтехники, с отключением линии), во время которого его можно демонтировать, чтобы осмотреть арматуру. На ВЛ 0,38-20 кВ верховые осмотры могут осуществляться в случае необходимости. То есть большинство плановых осмотров на таких линиях производятся снизу, без применения спецтехники и без отключения линий. Отсюда и возникает требование потребителя обеспечить возможность низового осмотра.
Из уровня техники также известно принятое за прототип птицезащитное устройство изолирующего типа для изолирующих подвесок на основе анкерных клиновых натяжных зажимов для изолированного провода, выполненное из диэлектрического материала и содержащее защитный кожух, состоящий из двух частей, соединенных между собой при помощи боковых креплений, причем кожух включает продолговатый цилиндрический стакан с отверстием на дне стакана с возможностью вывода провода, с другой стороны цилиндрическая поверхность стакана выполнена с переходом к форме шаровидного сегмента с обеспечением размещения внутри него оконцевателя изолятора вместе с соединительной скобой, а внутри цилиндрической части - размещения натяжного анкерного зажима клинового типа, при этом стакан состоит из двух идентичных деталей, соединенных встык посредством защелок вдоль линий стыка, кроме того, часть цилиндрической поверхности вдоль стыка на обеих сторонах стакана выполнена в виде временной отрывной тонкой стенки с возможностью образования выходного отверстия для провода при монтаже футляра, при этом деталь стакана вместе с защелками и тонкой стенкой выполнена как единая деталь, также шаровидный сегмент совмещен с перекрытием с шаровидной крышкой, имеющей на конечном участке кожуха средство совмещения шаровидной крышки с соединительной арматурой изолятора, при этом шаровидная крышка состоит из двух идентичных деталей, соединенных встык посредством защелок вдоль линий стыка, и выполнена заедино с защелками и средствами совмещения с соединительной арматурой изолятора (патент РФ №213273, опубл. 2022).
Однако защитный кожух известного устройства не открыт снизу, что не позволяет провести низовой осмотр при плановых осмотрах арматуры. Также при эксплуатации известного устройства внутри его кожуха может образовываться за счет конденсата и природных осадков влага, что приведет к коррозии элементов ВЛ, расположенных внутри кожуха. Кроме того, при монтаже известного устройства необходимы доработки его защитного кожуха на шлейф вниз и на шлейф вверх путем продавливания до обламывания временной тонкой стенки. При этом, в известном устройстве не реализована возможность защиты оперативного ответвительного зажима. Так, скоба оперативного ответвительного зажима в любом случае должна оставаться снаружи защитного кожуха, поскольку за скобу оперативного ответвительного зажима в ряде случаев цепляется зажим переносного заземления линии.
Технической проблемой, решение которой обеспечивается при использовании предлагаемого изобретения, является создание птицезащитного устройства изолирующего типа для изолирующих подвесок на основе анкерных клиновых натяжных зажимов для изолированного провода, конструкция которого не требует его доработки перед установкой и позволяет осуществить его установку без использования каких либо инструментов и приспособлений, а также независимо от расположения шлейфа защищаемой подвески (шлейф провода отходит вниз, шлейф провода отходит вверх). Кроме того, устройство должно обеспечивать птицезащиту на оперативном ответвительном зажиме.
Технический результат, обеспечиваемый предлагаемым изобретением, заключается в повышении электробезопасности для птиц изолирующих подвесок на основе анкерных клиновых натяжных зажимов, упрощении установки птицезащитного устройства независимо от расположения шлейфа защищаемой подвески и обеспечении удобства обслуживания линии в части проведения плановых осмотров.
Поставленная техническая проблема решается и указанный технический результат обеспечивается за счет того, что в птицезащитном устройстве изолирующего типа для изолирующих подвесок на основе анкерных клиновых натяжных зажимов для изолированного провода, выполненном из диэлектрического материала и содержащем защитный кожух, состоящий из двух частей, соединенных между собой при помощи боковых креплений, согласно изобретению, защитный кожух выполнен открытым снизу, его части снабжены фиксаторами и выполнены разной длины, короткая часть кожуха снабжена вертикальными выступами, выполненными на её конце, примыкающем к длинной части кожуха, и расположенными на её внутренних боковых поверхностях, и вырезом, выполненным на её верхней поверхности, длинная часть кожуха снабжена вертикальными пазами, выполненными на её конце, обращенном к короткой части кожуха, расположенными на её внешних боковых поверхностях и соответствующими вертикальным выступам короткой части, и вырезом, выполненным на её верхней поверхности, конец длинной части кожуха, удаленный от короткой его части, снабжен элементом гофры и прямым участком, расположенным между элементом гофры и указанным концом длинной части, части кожуха соединены между собой с возможностью образования отверстия для провода посредством вырезов, выполненных на их верхних поверхностях, или без его образования, причем фиксатор короткой части кожуха размещен в её конце, удаленном от длинной части кожуха, и выполнен с возможностью фиксации кожуха от продольного и поперечных перемещений и от поворота вокруг оси провода, а фиксатор длинной части кожуха установлен в её прямом участке и выполнен с возможностью фиксации кожуха от поперечных перемещений.
В отличие от известного уровня техники предлагаемое изобретение обеспечивает визуальную прозрачность нижней части птицезащитного устройства за счёт выполнения кожуха открытым снизу. Такое выполнение предлагаемого устройства делает защищаемые элементы ЛЭП доступными для низового осмотра линии в плановом режиме без применения подъёмной спецтехники и без отключения линии, тем самым обеспечивая удобство её обслуживания. Наличие фиксаторов для закрепления на оконцевателе изолятора и на проводе, а также выполнение частей кожуха разной длины способствует повышению электробезопасности для птиц в долгосрочной перспективе. Так, закрепление защитного кожуха при помощи фиксаторов обеспечивает его удержание от поворота вокруг провода под действием каких-либо внешних сил, возникающих в процессе функционирования линии, и, следовательно, сохранение недоступности токоведущих частей, находящихся под ненулевым потенциалом, для непосредственного контакта с частями тела птиц и продуктами их жизнедеятельности в течение длительного времени. Части кожуха разной длины охватывают потенциально электроопасные для птиц металлические элементы, находящиеся под ненулевым потенциалом (оконцеватель изолятора, скобу, корпус и трос клинового зажима, ответвительный зажим и оперативный ответвительный зажим), которые становятся электрически изолированными и недоступными для непосредственного контакта с частями тела птиц и продуктами их жизнедеятельности. Также, части кожуха разной длины способствуют упрощению установки одного и того же комплекта деталей устройства на изолирующую подвеску, имеющую шлейф, отходящий вниз, и шлейф, отходящий вверх, в равной степени.
Наличие соответствующих друг другу вертикальных выступов на короткой части кожуха и пазов на длинной части кожуха, а также наличие вырезов на их верхних поверхностях способствует упрощению установки одного и того же комплекта деталей устройства на изолирующую подвеску, имеющую шлейф, отходящий вниз, и шлейф, отходящий вверх, в равной степени; при этом обеспечивается сборка одного и того же комплекта деталей птицезащитного устройства двумя в равной степени удобными вариантами без использования дополнительных инструментов и дополнительных технологических переходов (например, вырезание, выламывание части кожуха и т.д.).
Поставленная техническая проблема решается и указанный технический результат обеспечивается также за счет того, что части защитного кожуха могут быть выполнены с возможностью охвата оконцевателя изолятора, скобы, корпуса и троса клинового зажима, ответвительного зажима и оперативного ответвительного зажима.
При этом, повышается электробезопасность для птиц защищённого устройством участка ЛЭП, поскольку потенциально электроопасные для птиц металлические элементы, находящиеся под ненулевым потенциалом (оконцеватель изолятора, скоба, корпус и трос клинового зажима, ответвительный зажим и оперативный ответвительный зажим), становятся электрически изолированными и недоступными для непосредственного контакта с частями тела птиц и продуктами их жизнедеятельности.
Поставленная техническая проблема решается и указанный технический результат обеспечивается также за счет того, что фиксатор короткой части может быть закреплен на оконцевателе изолятора.
При этом, повышается электробезопасность для птиц защищённого предлагаемым устройством участка ЛЭП в долгосрочной перспективе, поскольку закрепление за оконцеватель изолятора обеспечивает удержание устройства от поворота вокруг провода под действием каких-либо внешних сил, возникающих в процессе эксплуатации линии, и, следовательно, сохранение недоступности токоведущих частей, находящихся под ненулевым потенциалом, для непосредственного контакта с частями тела птиц и продуктами их жизнедеятельности в течение длительного времени.
Поставленная техническая проблема решается и указанный технический результат обеспечивается также за счет того, что боковые крепления частей кожуха могут быть образованы тремя прорезями, выполненными на конце длинной части, обращенном к короткой части, и двумя защелками, выполненными на конце короткой части, примыкающем к длинной части.
Поставленная техническая проблема решается и указанный технический результат обеспечивается также за счет того, что боковые крепления частей кожуха могут быть образованы тремя защелками, выполненными на конце длинной части, обращенном к короткой части, и двумя прорезями, выполненными на конце короткой части, примыкающем к длинной части.
Такое выполнение боковых креплений частей кожуха способствует упрощению установки одного и того же комплекта деталей птицезащитного устройства на изолирующую подвеску, как в случае верхнего, так и в случае нижнего расположения отходящего шлейфа. Для установки в первом случае две защёлки соединяются с первой и второй прорезями в ряду из трёх прорезей, а во втором случае - со второй и третьей прорезями. При этом надёжность сборки частей кожуха между собой обеспечивается в равной степени в обоих вариантах.
Предлагаемое изобретение иллюстрируется приведенными ниже чертежами.

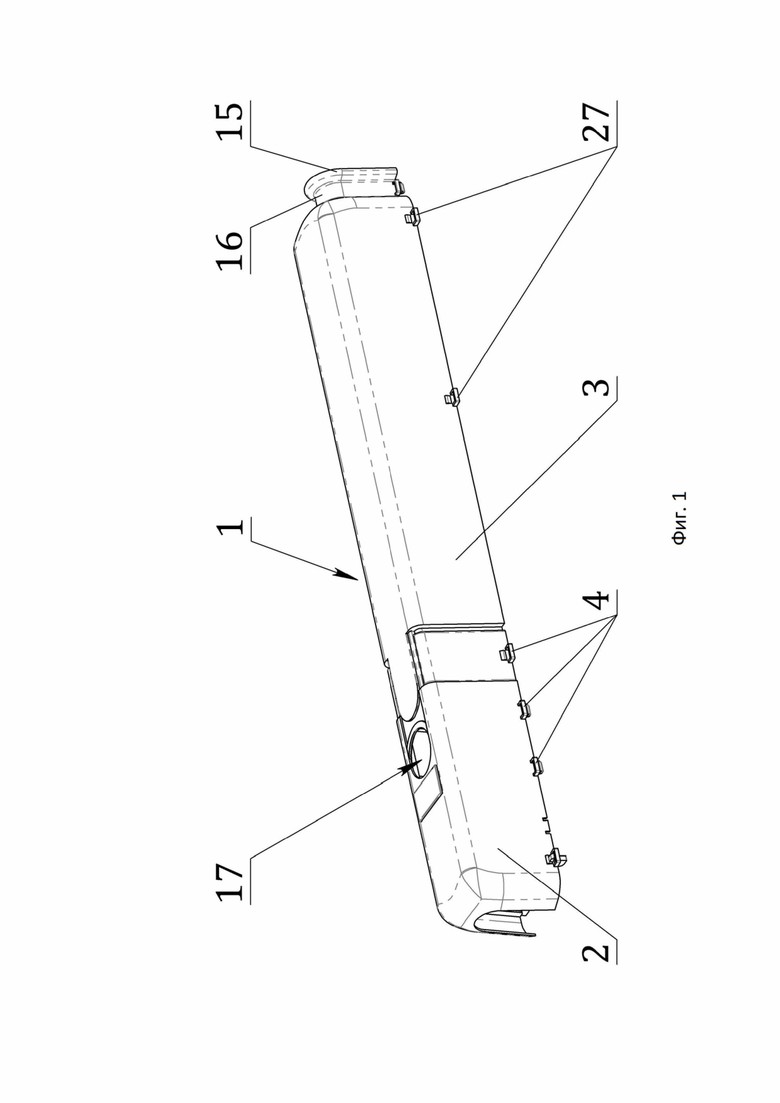

На фиг. 1 представлено предлагаемое птицезащитное устройство с отверстием для изолированного провода.

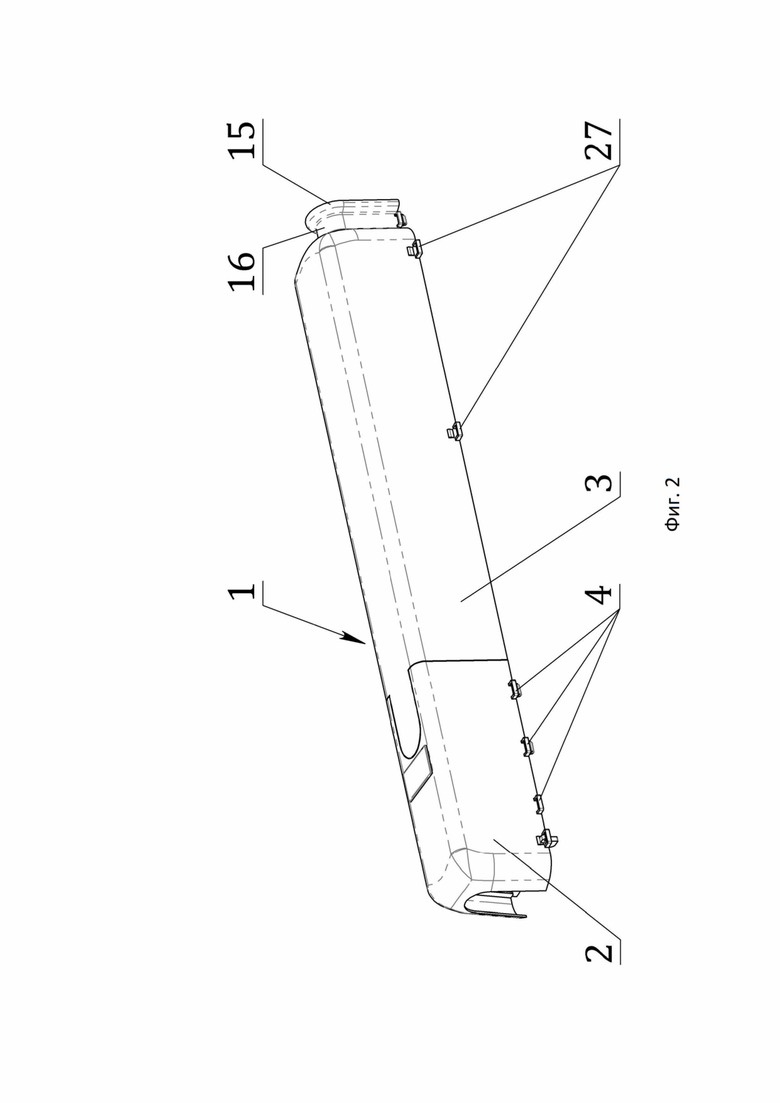

На фиг. 2 - предлагаемое птицезащитное устройство без отверстия для изолированного провода.

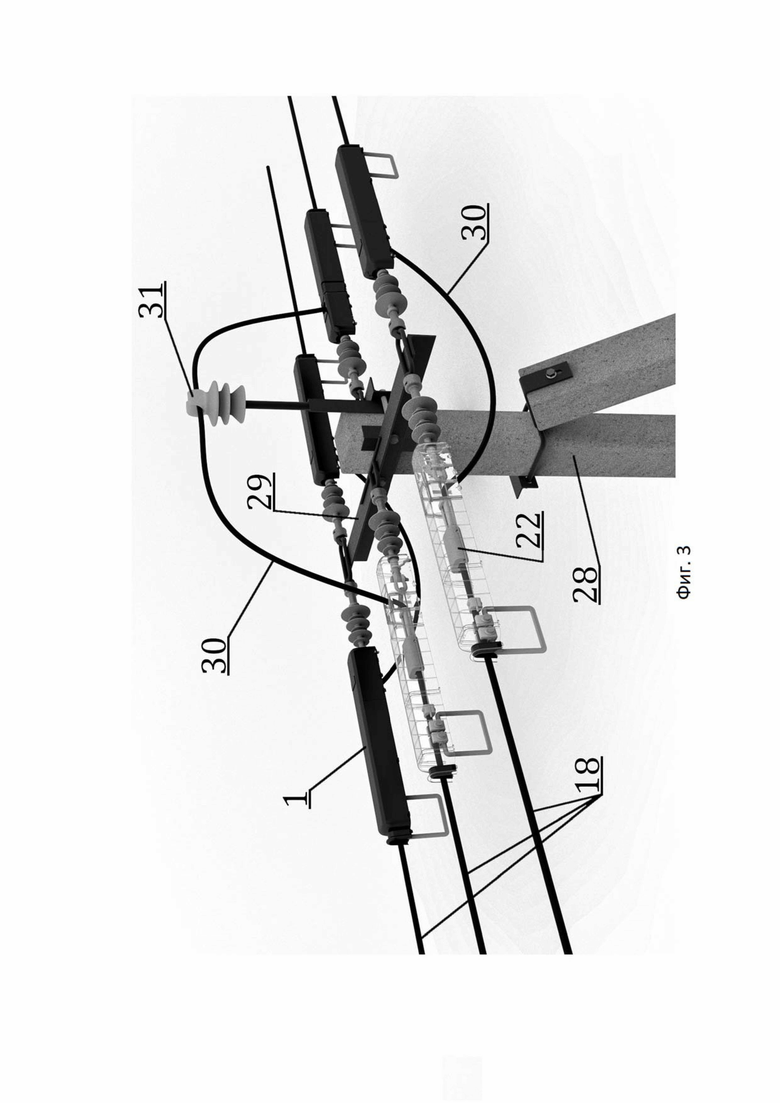

На фиг. 3 - анкерная опора с шестью изолирующими подвесками на основе анкерных клиновых натяжных зажимов для изолированного провода.

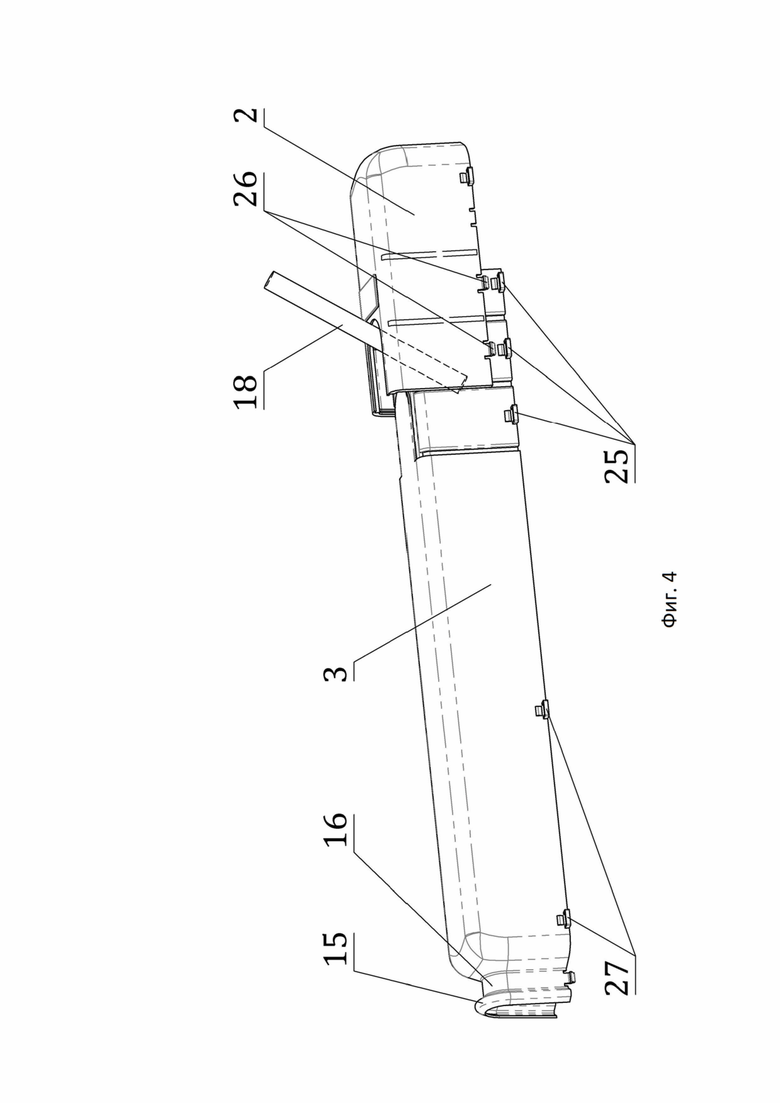

На фиг. 4 - предлагаемое птицезащитное устройство в процессе соединения частей защитного кожуха с образованием отверстия для изолированного провода.

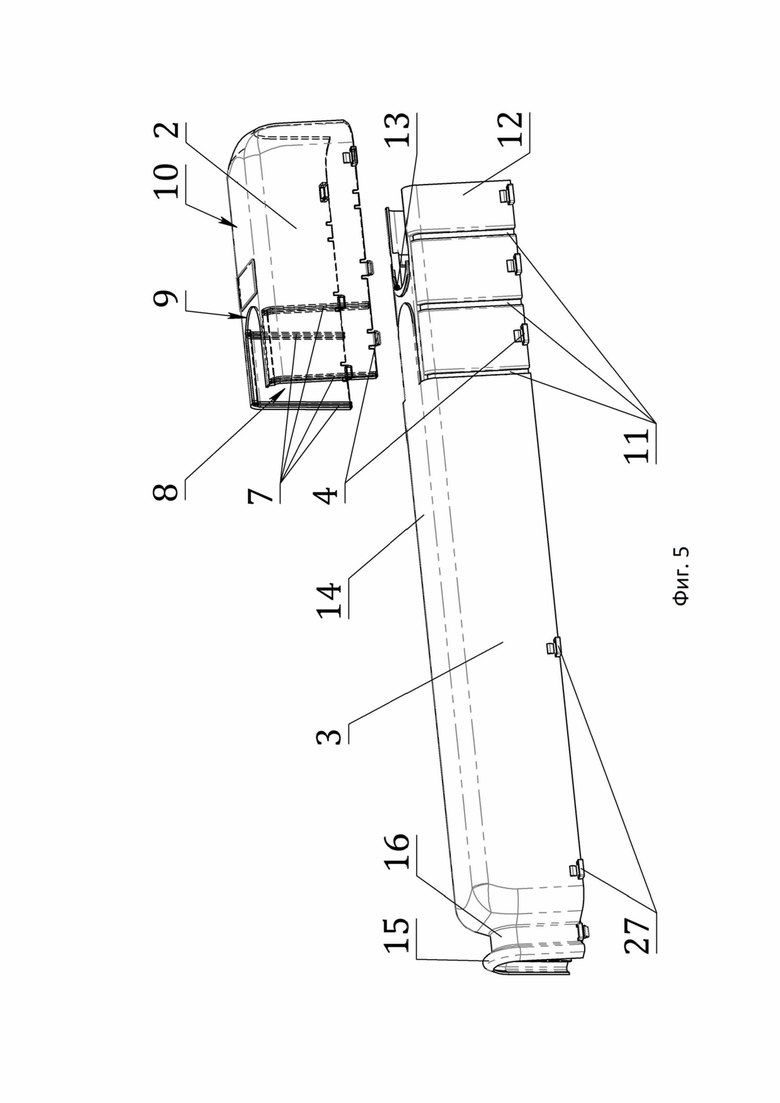

На фиг. 5 - предлагаемое птицезащитное устройство в процессе соединения частей защитного кожуха без образования отверстия для изолированного провода.

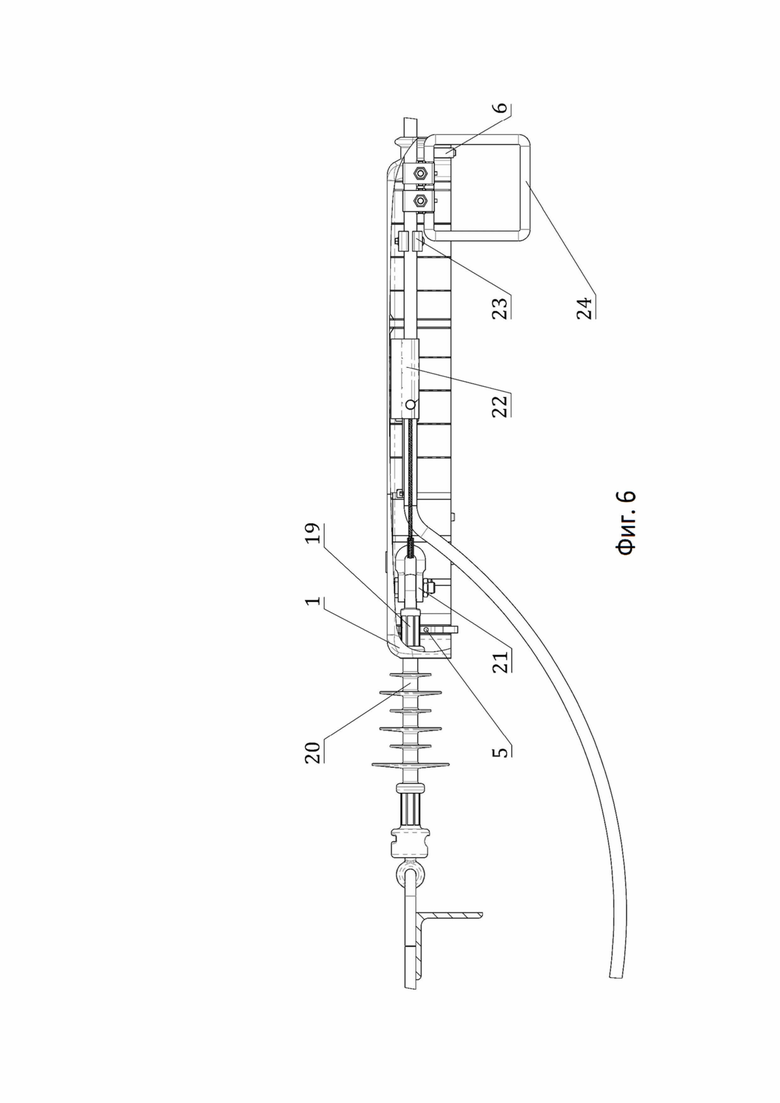

На фиг. 6 - предлагаемое птицезащитное устройство без отверстия, установленное на изолирующую подвеску на основе анкерного клинового натяжного зажима, от которой шлейф изолированного провода отходит вниз.
Предлагаемое птицезащитное устройство (фиг. 1, 2) выполнено из диэлектрического материала и содержит открытый снизу защитный кожух 1, состоящий из двух частей 2, 3, соединенных между собой при помощи боковых креплений 4. Части 2, 3 кожуха 1 (фиг. 6) снабжены фиксаторами 5, 6 и выполнены разной длины. Короткая часть 2 кожуха 1 (фиг. 5) снабжена вертикальными выступами 7, выполненными на определенном расстоянии друг от друга на её конце, примыкающем к длинной части 3 кожуха 1, и расположенными на её внутренних боковых поверхностях 8, и вырезом 9, выполненным на её верхней поверхности 10. Длинная часть 3 кожуха 1 снабжена вертикальными пазами 11, выполненными на её конце, обращенном к короткой части 2 кожуха 1, расположенными на её внешних боковых поверхностях 12 и соответствующими вертикальным выступам 7 короткой части 2, и вырезом 13, выполненным на её верхней поверхности 14. Конец длинной части 3 кожуха 1, удаленный от короткой его части 2, снабжен элементом 15 гофры и прямым участком 16, расположенным между элементом 15 гофры и указанным концом длинной части 3. Части 2, 3 кожуха 1 соединены между собой с возможностью образования отверстия 17 для изолированного провода 18 посредством вырезов 9, 13, выполненных на их верхних поверхностях 10, 14 (фиг. 4), или без его образования (фиг. 5). Фиксатор 5 короткой части 2 кожуха 1 размещен в её конце, удаленном от длинной части 3 кожуха 1, и выполнен с возможностью фиксации кожуха 1 от продольного и поперечных перемещений и от поворота вокруг оси провода 18. Фиксатор 6 длинной части 3 кожуха 1 установлен в её прямом участке 16 и выполнен с возможностью фиксации кожуха 1 от поперечных перемещений. Элемент 15 гофры длинной части 3 кожуха 1 может быть использован для расширения зоны защиты гофрорукавом (не показан).
Части 2, 3 защитного кожуха 1 (фиг. 6) могут быть выполнены с возможностью охвата оконцевателя 19 изолятора 20, скобы 21, корпуса и троса анкерного клинового натяжного зажима 22, ответвительного зажима 23 и оперативного ответвительного зажима 24, что повышает электробезопасность для птиц изолирующих подвесок на основе анкерных клиновых натяжных зажимов.
Фиксатор 5 короткой части 2 кожуха 1 может быть закреплен на оконцевателе 19 изолятора 20, что обеспечивает фиксацию кожуха 1 от продольного и поперечных перемещений и от поворота вокруг оси провода 18.
Боковые крепления 4 частей 2, 3 кожуха 1 (фиг. 4) могут быть образованы тремя прорезями 25, выполненными на конце длинной части 3, обращенном к короткой части 2, и двумя защелками 26, выполненными на конце короткой части 2, примыкающем к длинной части 3.
Как вариант, боковые крепления 4 частей 2, 3 кожуха 1 могут быть образованы тремя защелками, выполненными на конце длинной части 3, обращенном к короткой части 2, и двумя прорезями, выполненными на конце короткой части 2, примыкающем к длинной части 3 (не показано).
Длинная часть 3 кожуха 1 может быть снабжена дополнительными фиксаторами 27.
Описываемое устройство используется следующим образом.
Анкерные опоры 28 (фиг. 3), на которых устанавливаются клиновые натяжные зажимы 22, являющиеся объектом защиты данного устройства, обеспечивают натяжение изолированных проводов 18 трёх фаз, то есть в простейшем случае одноцепной линии имеют траверсу 29, на которой закреплены три провода 18. При этом специфика анкерных опор 28 с натяжными зажимами 22 заключается в том, что на них провода 18 имеют шлейф 30 - запас провода, который формируется при натягивании провода 18 на опоре 28 с обеих сторон. На крайних фазах шлейф 30 провода 18, как правило, просто висит под траверсой 29, при этом его изоляция от заземлённой траверсы 29 (в случае, если рассматривать класс напряжения 6-20кВ) обеспечивается воздушным изоляционным промежутком и не требует применения дополнительных изолирующих конструкций. На средней фазе «провесить» шлейф 30 внизу мешает стойка опоры 28. Поэтому для шлейфа 30 средней фазы на опоре 28 предусматривается изолирующий элемент 31, например, в виде штыревого изолятора. Таким образом, на одной опоре 28, подлежащей птицезащите, имеется 4 изолирующих подвески, от которых шлейф 30 провода 18 отходит вниз, и 2 изолирующих подвески, от которых шлейф 30 провода 18 отходит вверх.
Перед установкой на изолирующую подвеску фиксатор 6 длинной части 3 кожуха 1 устанавливается в её прямом участке 16 таким образом, чтобы защёлки части 3 вошли в соответствующие прорези на фиксаторе 6, и нажимается до щелчка защёлок. В случае необходимости в длинную часть 3 кожуха 1 могут быть установлены дополнительные фиксаторы 27.
Затем закрепляется фиксатор 5 на оконцевателе 19 полимерного изолятора 20. Для этого нажимают на защёлки фиксатора 5, чтобы раскрыть его верхнюю часть до размера, достаточного для охвата оконцевателя 19 изолятора 20. После чего перемещают фиксатор 5 в направлении снизу вверх, примерно соблюдая совпадение оси симметрии фиксатора 5 с направлением вертикали, и закрепляют фиксатор 5 на участке оконцевателя 19, покрытом эластичным полимерным изолирующим материалом.
Далее части 2, 3 кожуха 1 соединяются между собой одним из двух вариантов: с возможностью образования отверстия 17 для провода 18 посредством вырезов 9, 13, выполненных на их верхних поверхностях 10, 14, если шлейф 30 провода 18 отходит вверх (фиг. 4) или без его образования в случае нижнего расположения шлейфа 30 провода 18 (фиг. 5).
Чтобы обеспечить сборку одним из двух вариантов на короткой части 2 кожуха 1 (фиг. 5) предусмотрены вертикальные выступы 7, выполненные на определенном расстоянии друг от друга на её конце, примыкающем к длинной части 3 кожуха 1, и расположенные на её внутренних боковых поверхностях 8, а на длинной части 3 кожуха 1 - вертикальные пазы 11, выполненные на её конце, обращенном к короткой части 2 кожуха 1, расположенные на её внешних боковых поверхностях 12 и соответствующие вертикальным выступам 7 короткой части 2. При каждом из двух вариантов сборки кожуха 1 выступы 7 короткой части 2 должны входить в соответствующие пазы 11 длинной части 3. Выполнение на определенном расстоянии друг от друга вертикальных выступов 7 на короткой части 2 кожуха 1 и соответствующих им вертикальных пазов 11 на длинной части 3 кожуха 1 обеспечивает сборку кожуха 1 либо с образованием отверстия 17 для провода 18, либо без его образования, что упрощает установку птицезащитного устройства независимо от расположения шлейфа защищаемой подвески.
Собранные части 2, 3 кожуха 1 фиксируются между собой посредством боковых креплений 4 в виде прорезей и защёлок. При сборке кожуха 1 с образованием отверстия 17 для провода 18 посредством вырезов 9, 13 (фиг. 4) уходящий вверх провод 18 охватывается вырезами 9, 13, выполненными на верхних поверхностях 10, 14 соединяемых частей 2, 3, с двух сторон с тем, чтобы по окончании сборки оказаться продетым через отверстие 17 защитного кожуха 1.
Установка защитного кожуха 1 на изолирующую подвеску осуществляется путем защёлкивания фиксатора 5, предварительно закрепленного на оконцевателе 19 изолятора 20, на короткой части 2 кожуха 1, защёлкивания фиксатора 6, предварительно установленного в прямом участке 16 длинной части 3 кожуха 1, на проводе 18, и в случае необходимости защёлкивания дополнительных фиксаторов 27, предварительно установленных в длинной части 3 кожуха 1, на проводе 18.
Описываемое устройство может быть установлено на уже собранную ЛЭП без демонтажа её основных элементов и позволяет защитить подвеску и повысить её электробезопасность для птиц в обоих описанных вариантах.
Таким образом, предлагаемое изобретение позволяет повысить электробезопасность для птиц изолирующих подвесок на основе анкерных клиновых натяжных зажимов, снизить вероятность аварийных отключений ЛЭП по вине птиц или вызванных процессами их жизнедеятельности, а также упростить установку птицезащитного устройства независимо от расположения шлейфа защищаемой подвески и обеспечить удобство обслуживания линии в части проведения плановых осмотров.
название | год | авторы | номер документа |
---|---|---|---|
ИЗОЛИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ШЛЕЙФОВ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ | 2019 |
|
RU2733205C1 |
ПТИЦЕЗАЩИТНОЕ УСТРОЙСТВО | 2020 |
|
RU2749074C1 |
УСТРОЙСТВО, ПРЕДНАЗНАЧЕННОЕ ДЛЯ СОЕДИНЕНИЯ НЕИЗОЛИРОВАННЫХ ПРОВОДОВ НА ОПОРАХ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ 6-500 КВ | 2017 |
|
RU2656856C1 |
ПТИЦЕЗАЩИТНОЕ УСТРОЙСТВО С ВЫСТУПОМ | 2020 |
|
RU2756927C1 |
Экран для защиты подвесного электрического изолятора | 2019 |
|
RU2721224C1 |
ПТИЦЕЗАЩИЩЕННЫЙ ИЗОЛЯТОР | 2011 |
|
RU2511109C2 |
ПТИЦЕЗАЩИЩЕННЫЙ ИЗОЛЯТОР | 2011 |
|
RU2720131C2 |
КОМБИНИРОВАННОЕ ЗАЩИТНОЕ УСТРОЙСТВО | 2017 |
|
RU2730837C2 |
КОМБИНИРОВАННЫЙ ЭКРАН ДЛЯ ПОДВЕСНОГО ИЗОЛЯТОРА И ИЗОЛЯТОР, СНАБЖЕННЫЙ ТАКИМ ЭКРАНОМ | 2014 |
|
RU2571092C1 |
ИЗОЛЯТОР | 2016 |
|
RU2631836C1 |
Изобретение относится к области защиты птиц от поражения электрическим током при эксплуатации линий электропередачи, защиты линий электропередачи от негативного воздействия продуктов жизнедеятельности птиц в местах крепления токоведущих проводов к опорам линий электропередачи. Птицезащитное устройство выполнено из диэлектрического материала и содержит защитный кожух, состоящий из двух частей, соединенных между собой при помощи боковых креплений. Защитный кожух выполнен открытым снизу. Его части снабжены фиксаторами и выполнены разной длины. Короткая часть кожуха снабжена вертикальными выступами, выполненными на её конце, примыкающем к длинной части кожуха, и расположенными на её внутренних боковых поверхностях, и вырезом, выполненным на её верхней поверхности. Длинная часть кожуха снабжена вертикальными пазами, выполненными на её конце, обращенном к короткой части кожуха, расположенными на её внешних боковых поверхностях и соответствующими вертикальным выступам короткой части, и вырезом, выполненным на её верхней поверхности. Конец длинной части кожуха, удаленный от короткой его части, снабжен элементом гофры и прямым участком, расположенным между элементом гофры и указанным концом длинной части. Части кожуха соединены между собой с возможностью образования отверстия для провода посредством вырезов, выполненных на их верхних поверхностях, или без его образования. Фиксатор короткой части кожуха размещен в её конце, удаленном от длинной части кожуха, и выполнен с возможностью фиксации кожуха от продольного и поперечных перемещений и от поворота вокруг оси провода. Фиксатор длинной части кожуха установлен в её прямом участке и выполнен с возможностью фиксации кожуха от поперечных перемещений. Птицезащитное устройство характеризуется повышенной электробезопасностью для птиц. 4 з.п. ф-лы, 6 ил.
1. Птицезащитное устройство изолирующего типа для изолирующих подвесок на основе анкерных клиновых натяжных зажимов для изолированного провода, выполненное из диэлектрического материала и содержащее защитный кожух, состоящий из двух частей, соединенных между собой при помощи боковых креплений, отличающееся тем, что защитный кожух выполнен открытым снизу, его части снабжены фиксаторами и выполнены разной длины, короткая часть кожуха снабжена вертикальными выступами, выполненными на её конце, примыкающем к длинной части кожуха, и расположенными на её внутренних боковых поверхностях, и вырезом, выполненным на её верхней поверхности, длинная часть кожуха снабжена вертикальными пазами, выполненными на её конце, обращенном к короткой части кожуха, расположенными на её внешних боковых поверхностях и соответствующими вертикальным выступам короткой части, и вырезом, выполненным на её верхней поверхности, конец длинной части кожуха, удаленный от короткой его части, снабжен элементом гофры и прямым участком, расположенным между элементом гофры и указанным концом длинной части, части кожуха соединены между собой с возможностью образования отверстия для провода посредством вырезов, выполненных на их верхних поверхностях, или без его образования, причем фиксатор короткой части кожуха размещен в её конце, удаленном от длинной части кожуха, и выполнен с возможностью фиксации кожуха от продольного и поперечных перемещений и от поворота вокруг оси провода, а фиксатор длинной части кожуха установлен в её прямом участке и выполнен с возможностью фиксации кожуха от поперечных перемещений.
2. Устройство по п.1, отличающееся тем, что части защитного кожуха выполнены с возможностью охвата оконцевателя изолятора, скобы, корпуса и троса анкерного клинового натяжного зажима, ответвительного зажима и оперативного ответвительного зажима.
3. Устройство по п.2, отличающееся тем, что фиксатор короткой части закреплен на оконцевателе изолятора.
4. Устройство по п.1 или 2, отличающееся тем, что боковые крепления частей кожуха образованы тремя прорезями, выполненными на конце длинной части, обращенном к короткой части, и двумя защелками, выполненными на конце короткой части, примыкающем к длинной части.
5. Устройство по п.1 или 2, отличающееся тем, что боковые крепления частей кожуха образованы тремя защелками, выполненными на конце длинной части, обращенном к короткой части, и двумя прорезями, выполненными на конце короткой части, примыкающем к длинной части.
