Способ очистки стекол окон снаружи высотного здания и стеклоочиститель для его осуществления Российский патент 2025 года по МПК A47L1/08

Изобретение относится к очистной технике и может быть использовано, в частности, для очистки наружной поверхности оконного стекла в высотных зданиях.

Известно устройство для очистки и мытья одновременно обеих поверхностей оконного стекла, состоящее из двух держателей, на одних концах которых закреплены упругие очистные элементы. Держатели выполнены в виде шарнирно соединенных между собой перекрещивающихся фигурных ручек-рычагов, при этом их свободные соприкасающиеся между собой концы связаны скобой для обеспечения фиксированного усилия прижатия очистных элементов к поверхностям оконного стекла. (Патент RU 2 005 401 С1. Устройство для очистки и мытья одновременно обеих поверхностей оконного стекла. - МПК: A47L 1/12. - Опубл. 16.04.1992).

Известно устройство для мытья окон, содержащее щетку с рукояткой, ёмкость с моющей жидкостью, находящейся под давлением, и гибкий шланг для подачи моющей жидкости на поверхность очищаемого стекла. Внутри корпуса щетки имеется полость, соединенная с пористым элементом системой отверстий, через которые моющая жидкость поступает в пористый элемент и далее к поверхности очищаемого стекла. (Патент RU 37 453 U1. Устройство для мытья окон. - МПК: A47L 1/08. - Опубл. 27.04.2004)

Известно устройство для автоматизированной очистки окон зданий, содержащее несущую раму, на которой смонтированы индукторы двух реверсивных линейных электродвигателей, вторичный элемент которых устанавливается с помощью кронштейнов на вертикальных стойках рамы оконного проёма, что позволяет устройству осуществлять возвратно-поступательное движение вдоль поверхности стекла при её очистке. На несущей раме шарнирно установлен промежуточный корпус, на котором смонтированы скребок и цилиндрическая рабочая щётка с механизмом вращения. Шарнирно установленный промежуточный корпус позволяет с помощью электромагнита изменять положение скребка и щётки по отношению к объекту очистки, что позволяет при движении устройства вверх при включении подачи жидкости осуществлять очистку с помощью вращающейся щётки, а при движении устройства вниз при выключенной подаче жидкости с помощью скребка и неподвижной щётки производить окончательную очистку поверхности. Устройство содержит ёмкость для хранения моющей жидкости и систему её подачи в зону очистки, включающую насос и гибкий трубопровод, при этом жидкость в зону очистки подаётся через радиальные отверстия в цилиндрической обечайке вращающейся щётки, что уменьшает вес и габариты устройства. (Патент RU 2 578 999 С2. Устройство для автоматизированной очистки окон зданий. - МПК: A47L 1/08. - Опубл. 27.03.2016). Данное устройство принято за прототип.

Недостатком известного устройства, принятого за прототип, является сложность конструкции и необходимость приложения значительных физических усилий для прижатия щётки и скребка к стеклу, а также опасность при очистке наружных поверхностей стекол окон высотных зданий.

Основной задачей предлагаемого изобретения является упрощение конструкции и повышение безопасности при очистке наружных поверхностей стекол окон высотных зданий.

Техническим результатом от использования заявляемых способа очистки стекол снаружи высотного здания и стеклоочистителя для его осуществления является упрощение конструкции и повышение безопасности при очистке наружных поверхностей стекол окон высотных зданий.

Указанный технический результат достигается тем, что в способе очистки стекол снаружи высотного здания, заключающийся в очистке оконного стекла щёткой с закреплёнными на её корпусе волокнистыми пучками длиной, равной ширине оконного стекла, вертикальными перемещениями вдоль оконной рамы с помощью реверсивного электродвигателя механизма передвижения щётки, с одновременной подачей на оконное стекло моющей жидкости через равномерно распределенные по стенке корпуса щётки сквозные отверстия, образующие струйные форсунки, согласно предложенному техническому решению, очистку оконного стекла снаружи высотного здания выполняют щёткой, содержащей плоский полый корпус с дополнительно закреплёнными на нём ферромагнитными пластинами и, по меньшей мере, одним эластичным скребком, которую устанавливают на наружную поверхность оконного стекла через открытую створку окна и удерживают её на стекле прижатием ферромагнитных пластин к стеклу электромагнитами механизма передвижения щётки, расположенными на противоположной поверхности стекла, и вертикальными возвратно-поступательными перемещениями электромагнитов с помощью реверсивного электродвигателя и приводного рычага перемещают ферромагнитные пластины со щёткой скольжением по оконному стеклу на подложках из ворсистого материала, с одновременным вспрыскиванием на оконное стекло моющей жидкости струйными отверстиями-форсунками дозированными порциями с помощью плунжерного водяного насоса из ёмкости, расположенной внутри помещения высотного здания, по гибкому шлангу через полость корпуса щётки, производя очистку оконного стекла снаружи высотного здания, при этом гибкий шланг выполняет функцию страховочного каната от падения щётки при случайном отрыве от стекла.

Указанный технический результат достигается тем, что в известном стеклоочистителе для осуществления вышеприведённого способа, содержащем щётку с закреплёнными на полом корпусе волокнистыми пучками и скребок с регулируемыми опорами, выполненную на ширине окна, промежуточный корпус, механизм передвижения щётки вдоль окна по вертикали с реверсивным электродвигателем и электромагнитами, водяной насос подачи моющей жидкости из ёмкости по трубопроводу в щётку с отверстиями, образующими струйные форсунки подачи моющей жидкости на оконное стекло, согласно предложенному техническому решению,

корпус щётки выполнен плоским, на котором закреплены волокнистые пучки и, по крайней мере, один эластичный скребок, располагаемая параллельно оконному стеклу на опорах с винтами для регулирования усилия прижима волокнистых пучков и эластичного скребка щётки к оконному стеклу, оснащённых ферромагнитными пластинами, причём струйные отверстия-форсунки для впрыскивания моющей жидкости на оконное стекло выполнены в корпусе щётки со стороны волокнистых пучков и гибкого скребка, а на противоположной стороне корпуса установлен патрубок подвода моющей жидкости в полость корпуса щётки, соединённый гибким шлангом подачи моющей жидкости с плунжерным водяным насосом, обеспечивающим дозированное вспрыскивание моющей жидкости на оконное стекло через отверстия-форсунки, при этом на промежуточном корпусе подвижно к приводным валам реверсивного электродвигателя установлены электромагниты для удержания и передвижения щётки на оконном стекле с помощью ферромагнитных пластин, закреплённых на регулируемых опорах корпуса щётки и расположенных напротив электромагнитов, для чего торцы опор корпуса щётки и электромагнитов оснащены подложками из ворсистого материала с возможностью бездефектного скольжения по стеклу, а на концах валов закреплены приводные колёса для вертикального передвижения стеклоочистителя по боковым штапикам между выступающими частями боковин оконной рамы с помощью реверсивного электродвигателя и редуктора и приводного рычага, жёстко закреплённого на промежуточном корпусе;

по крайней мере, один из приводных валов реверсивного электродвигателя выполнен составным, соединённым втулочной муфтой с возможностью регулирования общей длины приводных валов механизма передвижения щётки в соответствие с шириной оконной рамы;

гибкий шланг для подачи моющей жидкости в корпус щётки изготовлен из пропилена;

приводные колёса механизма передвижения щётки выполнены с резиновыми ободками;

корпус щётки выполнен пластмассовым.

Приведённый заявителем анализ уровня техники позволил установить, что аналоги, характеризующиеся совокупностями признаков, тождественными всем признакам заявляемых способа очистки стекол снаружи высотного здания и стеклоочистителя для его осуществления, отсутствуют. Следовательно, заявляемые технические решения соответствует условию патентоспособности «новизна».

Результаты поиска известных решений в данной области техники с целью выявления признаков, совпадающих с отличительными от прототипа признаками заявляемых технических решений, показали, что они не следуют явным образом из уровня техники. Из определённого заявителем уровня техники не выявлена известность влияния предусматриваемых существенными признаками заявляемых технических решений на преобразование и достижение указанного технического результата. Следовательно, заявляемое техническое решение соответствует условию патентоспособности «изобретательский уровень».

Заявленные технические решения планируется использовать в ЖКХ для очистки наружной поверхности оконного стекла в высотных зданиях. Следовательно, заявляемые способ очистки стекол снаружи высотного здания и стеклоочиститель для его осуществления соответствуют условию патентоспособности «промышленная применимость».

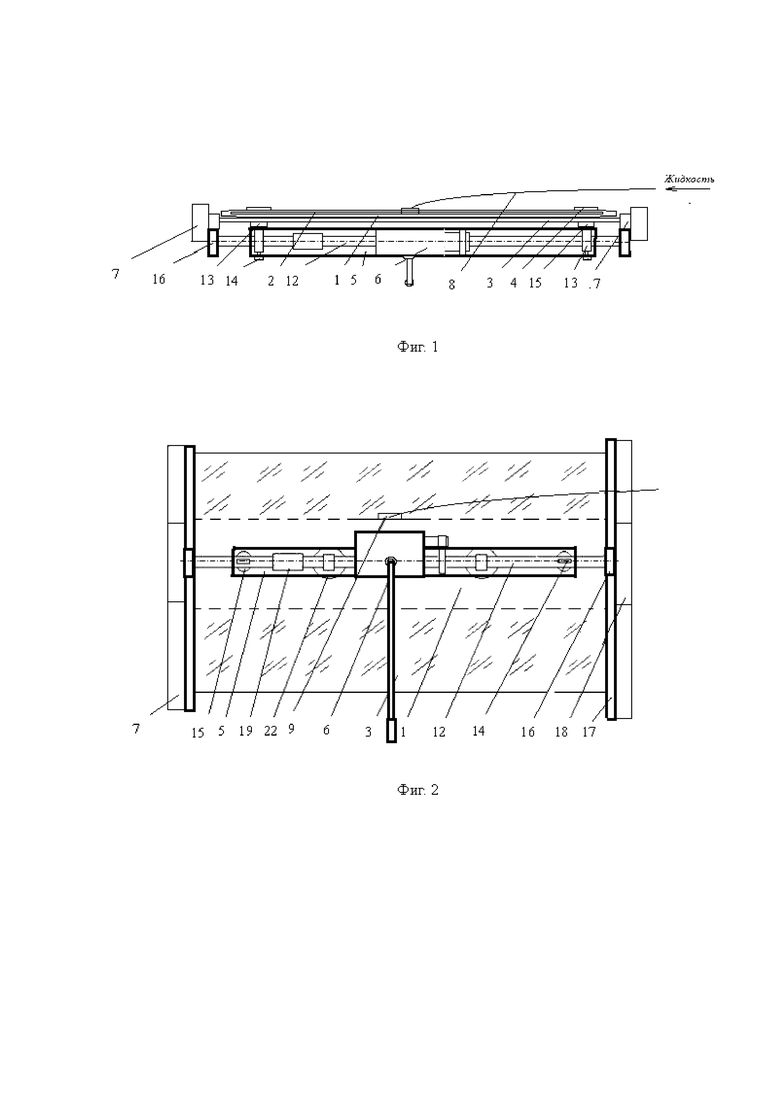

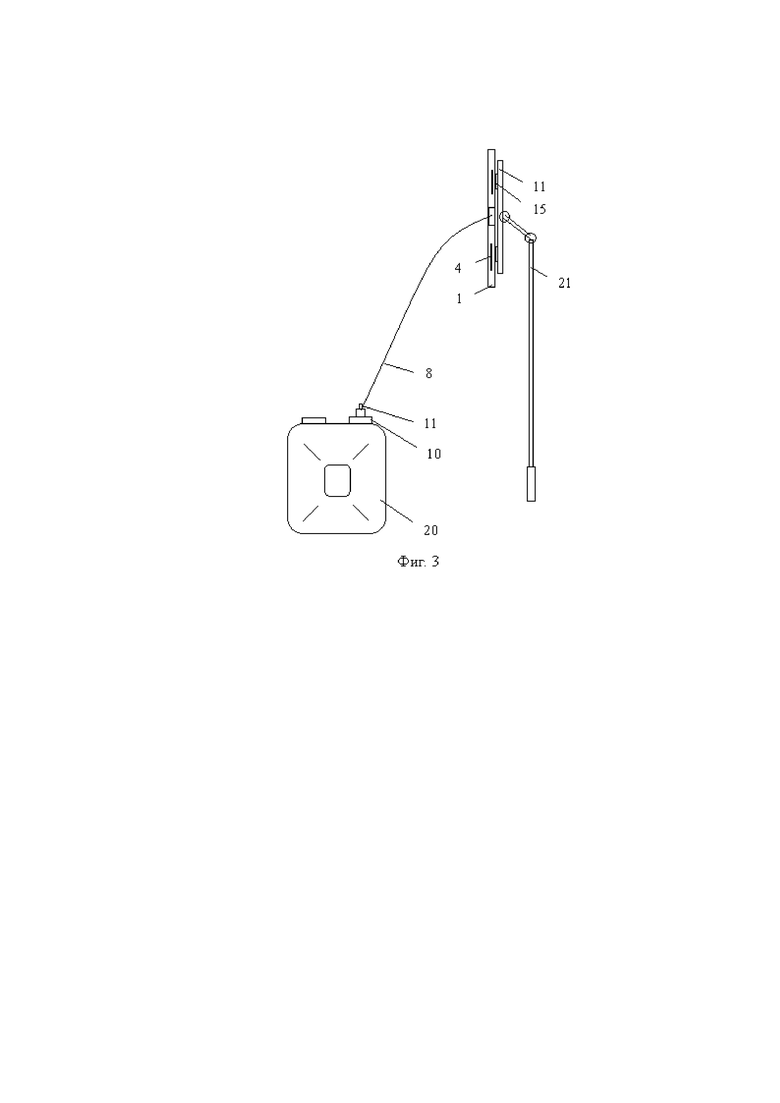

На фиг. 1 схематично представлен стеклоочиститель, вид сверху; на фиг. 2 - механизм перемещения щётки, вид из помещения здания; на фиг. 3 - то же, вид сбоку.

Сущность способа очистки стекол снаружи высотного здания заключается в очистке оконного стекла щёткой с плоским полым корпусом длиной, равной ширине стекла оконной рамы, с закрепленными на нём волокнистыми пучками и эластичным скребком, которую устанавливают на наружную поверхность оконного стекла, прижимают и удерживают на ней с помощью ферромагнитных пластин, закреплённых на опорах корпуса щётки, и электромагнитов, расположенных на противоположной стороне стекла. Вертикальными возвратно-поступательными движениями магнитов выполняют с помощью реверсивного электродвигателя механизма движения щётки или приводного рычага вручную совершают соответствующие движения щётки на ферромагнитных пластинах скольжением их на подложках из ворсистого материала, обеспечивающие бездефектное скольжение ферромагнитных пластин и электромагнитов по оконному стеклу, и с одновременной дозированной подачей моющей жидкости плунжерным водяным насосом из ёмкости, расположенной внутри помещения высотного здания, по гибкому шлангу через полость корпуса щётки и струйные отверстия-форсунки в корпусе щётки и впрыскиванием на оконное стекло, выполняют очистку наружной поверхности оконного стекла. При этом гибкий шланг выполняет функцию страховочного каната от падения щётки при случайном отрыве от оконного стекла.

Стеклоочиститель для осуществления вышеприведённого способа содержит щётку 1 с плоским полым пластмассовым корпусом 2, на котором закреплены волокнистые пучки, эластичный скребок и регулируемые опоры (условно не показаны), выполненные с длиной, соответствующей ширине очищаемого оконного стекла 3, располагаемое параллельно очищаемому стеклу 3 на опорах с винтами (условно не показаны) для регулирования усилия прижима волокнистых пучков и эластичного скребка щётки 1 к очищаемому стеклу 3, оснащённых ферромагнитными пластинами 4, промежуточный корпус 5 с реверсивным электродвигателем 6 и редуктором механизма передвижения щётки 1 вдоль оконной рамы 7, и систему подачи моющей жидкости по пропиленовому шлангу 8 в полость корпуса 2 щётки 1, выполненного со струйными отверстиями-форсунками вспрыскивания моющей жидкости (условно не показаны) на оконное стекло 3 со стороны волокнистых пучков и эластичного скребка щётки 1. (Фиг. 1). На противоположной стороне корпуса 2 установлен патрубок 9 подвода моющей жидкости в полость корпуса 2 щётки 1, соединённый пропиленовым шлангом 8 подачи моющей жидкости с плунжерным водяным насосом 10 хомутом 11, обеспечивающим дозированное вспрыскивание моющей жидкости на оконное стекло 3 через отверстия-форсунки корпуса 2. На промежуточном корпусе 5 подвижно с приводными валами 12 реверсивного электродвигателя 6 на кронштейнах 13 с регулировочными винтами 14 установлены электромагниты 15 для удержания и передвижения щётки 1 на оконном стекле 3 с помощью ферромагнитных пластин 4, расположенных на противоположной стороне оконного стекла 3 напротив электромагнитов 15. Для этого ферромагнитные пластины 4 щётки 1 и торцы электромагнитов 15 оснащены подложками из ворсистого материала (условно не показаны) с возможностью бездефектного скольжения их по оконному стеклу 3. На концах валов 12 закреплены приводные колёса 16, выполненные с резиновыми ободками для вертикального передвижения механизма передвижения щётки 1 с помощью реверсивного электродвигателя 6 и редуктора по боковым штапикам 17 между выступающими частями боковин 18 оконного стекла 3, ограничивающими его поперечное смещение. (Фиг. 2). По крайней мере, один из приводных валов 12 реверсивного электродвигателя 6 выполнен составным, соединённый втулочной муфтой 19 с возможностью изменения общей длины приводных валов 12 реверсивного электродвигателя 6 в соответствие с шириной оконной рамы 7. Система подачи моющей жидкости содержит ёмкость 20 для моющей жидкости со встроенным плунжерным водяным насосом 10, соединённый хомутом 11 с пропиленовым шлангом 8 для подачи моющей жидкости в полость корпуса 2 щётки 1 через патрубок 9. При этом пропиленовый шланг 8 дополнительно выполняет функцию страховочного каната при падении щётки 1 при случайном отрыве её от оконного стекла 3. Механизм передвижения щётки 1 дополнительно снабжён приводным рычагом 21 для ручного управления перемещением электромагнитов 15 по оконному стеклу 3 вдоль оконной рамы 7 по вертикали. (Фиг. 3).

Стеклоочиститель для осуществления вышеприведённого способа работает следующим образом.

Для выполнения очистки наружной поверхности стекла сначала измеряют ширину стекла 3 оконной рамы 7, подлежащей очистке и в соответствие с определённым размером подбирают щётку 1 соответствующей длины, оснащённую ферромагнитными пластинами 4, и настраивают общую длину приводных валов 12 реверсивного электродвигателя 6 с помощью втулочной муфты 19. Ферромагнитные пластины 4 щётки 1 и торцы электромагнитов 15 оснащают подложками из ворсистого материала для обеспечения бездефектного скольжения их по оконному стеклу 3. Затем один конец пропиленового шланга 8 для подачи моющей жидкости в полость корпуса 2 щётки 1 надёжно прикрепляют к патрубку 9, вмонтированному в пластмассовый корпус 2 щетки, а другой - к плунжерному водяному насосу 10 с помощью хомута 11, встроенному в ёмкость 20, заполненную моющей жидкостью. Затем к промежуточному корпусу 5 присоединяют приводной рычаг 21 и вместе с реверсивным электродвигателем 6 и редуктором и кронштейнами 13 с электромагнитами 15 устанавливают приводными колёсами 16 на штапики 17 между выступающими частями боковин 18 оконного стекла 3 с внутренней стороны окна с упором на приводной рычаг 21 и при помощи самовсасывающей липучки 22 временно прикрепляют к стеклу 3 с упором электромагнитов 15 в стекло 3 посредством регулировочных винтов 14 и к электромагнитам 15 подключают электропитание. Затем через открытую одну из прилегающих створок окна на наружную поверхность очищаемого стекла 3 устанавливают щётку 1 до полного совпадения ферромагнитных пластин 4 с электромагнитами 15 на противоположной стороне стекла 3 и под действием магнитного притяжения ферромагнитных пластин 4 электромагнитами 15 сквозь стекла 3 щётка 1 прижимается к стеклу 3 и удерживается на нём, после чего липучки 22 удаляют с промежуточного корпуса 5. При этом пропиленовый шланг 8 дополнительно выполняет функцию страховочного каната при падении щётки 1 при случайном отрыве её от оконного стекла 3. После установки стеклоочистителя на оконную раму 7 включают электропитание реверсивного электродвигателя 6 и стеклоочиститель под управлением приводного рычага 21 начинает совершать плоскопараллельное вертикальное движение, очищая щеткой 1 наружную поверхность оконного стекла 3. При необходимости подключают плунжерный водяной насос 10 и по пропиленовому шлангу 8 под давлением подают моющую жидкость в корпус 2 щетки 1 для вспрыскивания её на очищаемую поверхность оконного стекла 3 через струйные отверстия-форсунки, выполненные в корпусе 2 щетки 1 со стороны волокнистых пучков и эластичного скребка щётки 1.

Имеются щетки нескольких видов, которые предназначены для первичной, грубой и тонкой очистки. Щетки имеют одну и ту же конструкцию и легко заменяются. Для этого стеклоочиститель возвращается на стекле 3 в исходное положение, и при помощи липучек 22 временно прикрепляется к окну. Отключается электропитание электромагнитов 15 и описанному выше алгоритму выполняют замену щётки.

Изобретение относится к очистной технике и может быть использовано, в частности, для очистки наружной поверхности оконного стекла в высотных зданиях. Представлен способ очистки стекол окон снаружи высотных зданий, заключающийся в очистке оконного стекла щёткой с закреплёнными на её корпусе волокнистыми пучками длиной, равной ширине оконного стекла, вертикальными перемещениями вдоль оконной рамы с помощью реверсивного электродвигателя механизма передвижения щётки, с одновременной подачей на оконное стекло моющей жидкости через равномерно распределенные по стенке корпуса щётки сквозные отверстия, образующие струйные форсунки. Очистку оконного стекла снаружи высотного здания выполняют стеклоочистителем, содержащим щётку с плоским полым корпусом и дополнительно закреплёнными на нём ферромагнитными пластинами и по меньшей мере одним эластичным скребком, которую через открытую створку окна прикладывают к наружной поверхности оконного стекла и удерживают её на стекле прижатием ферромагнитных пластин к стеклу электромагнитами механизма передвижения щётки, расположенными на противоположной поверхности стекла, и вертикальными возвратно-поступательными перемещениями электромагнитов с помощью реверсивного электродвигателя и приводного рычага перемещают ферромагнитные пластины с щёткой скольжением по оконному стеклу на подложках из ворсистого материала, с одновременным вспрыскиванием на оконное стекло моющей жидкости струйными отверстиями-форсунками дозированными порциями с помощью плунжерного водяного насоса из ёмкости, расположенной внутри помещения высотного здания, по гибкому шлангу через полость корпуса щётки, производя очистку оконного стекла снаружи высотного здания, при этом гибкий шланг выполняет функцию страховочного каната от падения щётки при случайном отрыве от стекла. Технический результат - упрощение конструкции и повышение безопасности при очистке наружных поверхностей стекол окон высотных зданий. 2 н. и 4 з.п. ф-лы, 3 ил.

1. Способ очистки стекол окон снаружи высотных зданий, заключающийся в очистке оконного стекла щёткой с закреплёнными на её корпусе волокнистыми пучками длиной, равной ширине оконного стекла, вертикальными перемещениями вдоль оконной рамы с помощью реверсивного электродвигателя механизма передвижения щётки, с одновременной подачей на оконное стекло моющей жидкости через равномерно распределенные по стенке корпуса щётки сквозные отверстия, образующие струйные форсунки, отличающийся тем, что очистку оконного стекла снаружи высотного здания выполняют стеклоочистителем, содержащим щётку с плоским полым корпусом и дополнительно закреплёнными на нём ферромагнитными пластинами и по меньшей мере одним эластичным скребком, которую через открытую створку окна прикладывают к наружной поверхности оконного стекла и удерживают её на стекле прижатием ферромагнитных пластин к стеклу электромагнитами механизма передвижения щётки, расположенными на противоположной поверхности стекла, и вертикальными возвратно-поступательными перемещениями электромагнитов с помощью реверсивного электродвигателя и приводного рычага перемещают ферромагнитные пластины с щёткой скольжением по оконному стеклу на подложках из ворсистого материала, с одновременным вспрыскиванием на оконное стекло моющей жидкости струйными отверстиями-форсунками дозированными порциями с помощью плунжерного водяного насоса из ёмкости, расположенной внутри помещения высотного здания, по гибкому шлангу через полость корпуса щётки, производя очистку оконного стекла снаружи высотного здания, при этом гибкий шланг выполняет функцию страховочного каната от падения щётки при случайном отрыве от стекла.

2. Стеклоочиститель для очистки стекол окон снаружи высотных зданий, содержащий щётку с закреплёнными на полом корпусе волокнистыми пучками и скребком с регулируемыми опорами, выполненную по ширине оконного стекла, механизм передвижения щётки вдоль оконного стекла по вертикали с реверсивным электродвигателем и электромагнитами, размещёнными в промежуточном корпусе, водяной насос для подачи моющей жидкости из ёмкости по трубопроводу в щётку, изготовленную со сквозными отверстиями, образующими струйные форсунки подачи моющей жидкости на оконное стекло, отличающийся тем, что корпус щётки выполнен плоским, на котором закреплены волокнистые пучки и по крайней мере один эластичный скребок, располагаемый параллельно оконному стеклу на опорах с винтами для регулирования усилия прижима волокнистых пучков и эластичного скребка щётки к оконному стеклу, оснащённых ферромагнитными пластинами, причём струйные отверстия-форсунки для впрыскивания моющей жидкости на оконное стекло выполнены в корпусе щётки со стороны волокнистых пучков и эластичного скребка, а на противоположной стороне корпуса установлен патрубок подвода моющей жидкости в полость корпуса щётки, соединённый гибким шлангом подачи моющей жидкости с плунжерным водяным насосом, обеспечивающим дозированное вспрыскивание моющей жидкости на оконное стекло через отверстия-форсунки, при этом на промежуточном корпусе подвижно к приводным валам реверсивного электродвигателя установлены электромагниты для удержания и передвижения щётки на оконном стекле с помощью ферромагнитных пластин, закреплённых на регулируемых опорах корпуса щётки и расположенных напротив электромагнитов, для чего торцы опор корпуса щётки и электромагнитов оснащены подложками из ворсистого материала с возможностью скольжения по стеклу, а на концах валов закреплены приводные колёса для вертикального передвижения стеклоочистителя по боковым штапикам между выступающими частями боковин оконной рамы с помощью реверсивного электродвигателя и редуктора и приводного рычага, жёстко закреплённого на промежуточном корпусе.

3. Стеклоочиститель по п. 2, отличающийся тем, что по крайней мере один из приводных валов реверсивного электродвигателя выполнен составным, соединённым втулочной муфтой с возможностью регулирования общей длины приводных валов механизма передвижения щётки в соответствии с шириной оконной рамы.

4. Стеклоочиститель по п. 2, отличающийся тем, что гибкий шланг для подачи моющей жидкости в корпус щётки изготовлен из пропилена.

5. Стеклоочиститель по п. 2, отличающийся тем, что приводные колёса механизма передвижения щётки выполнены с резиновыми ободками.

6. Стеклоочиститель по п. 2, отличающийся тем, что корпус щётки выполнен пластмассовым.
