Способ внесения гербицидов при капельном орошении садов и дозирующее устройство для его осуществления Российский патент 2025 года по МПК A01G25/02

Описание патента на изобретение RU2833081C1

Предлагаемое изобретение относится к области сельского хозяйства и найдет применение при капельном орошении садов с очаговым уничтожением многолетних сорняков.

Известен способ уничтожения сорной растительности в садах, орошаемых капельным способом, включающий обработку приствольных полос шириной 0,5 м гербицидами (Бадтиева З.С., Газлоева Л.Ч., Басиев С.С. / Основные элементы интенсивной технологии возделывания насаждений яблони / Владикавказ, 2015 г, С. 23).

Недостатком этого способа является возможность повреждения растений при обработке сорной растительности гербицидами сплошного действия. При внесении почвенных гербицидов селективного действия требуется заделка их в почву, что связано с дополнительными трудозатратами. Кроме того, увлажняемая площадь составляет только половину площади орошаемого сада, поэтому при сплошной обработке полосы половину гербицидов вносят в сухую почву, где их эффективность снижается.

Известен способ внесения гербицидов при капельном орошении садов, согласно которому на расстоянии 0,5-0,8 м от каждого ствола дерева выполняют две скважины диаметром 0,05-0,06 м, глубиной 0,25-0,30 м и устанавливают в каждую из них устройство для очагового внесения гербицида. Это устройство состоит из перфорированного корпуса с конической крышкой с отверстием. Внутри корпуса размещен с возможностью перемещения в вертикальной плоскости перфорированный стакан. Вдоль ряда деревьев укладывают трубопровод с капельницами, которые размещают на поверхности крышки. После монтажа сети начинают полив и производят подачу воды из капельниц на поверхность крышек. Для внесения гербицида предварительно готовят его навески. При влажности почвы на глубине корневой системы 90-95% НВ оператор проходит вдоль трубопровода переводит стакан с помощью механизма в нижнее рабочее положение и помещает в каждую крышку навеску гербицида, который постепенно растворяется и в процессе растворения перемещается током воды на дно стакана, а затем в слой почвы на глубине расположения дна стакана. (Способ внесения гербицидов при капельном орошении садов и устройство для его осуществления, патент на изобретение № 2773829,опубл. 14.06.2022. бюлл. № 17).

Недостатком этого способа является необходимость предварительного изготовления навесок, что связано со значительными затратами средств на упаковочный материал так же труда расфасовку, а также разрушающее действие солнечных лучей на препарат в процессе его растворения в крышке.

Устранить указанные недостатки позволяет дозирующее устройство для внесения гербицидов при капельном орошении садов, включающее жестко закрепленный на конце стержня с рукоятью дозатор, верхняя часть которого подключена шлангом с краном к емкости для раствора гербицида, а нижняя снабжена сливным патрубком, внутреннее пространство дозатора разделено на верхнюю впускную и нижнюю выпускную камеры, соединенные цилиндрическим каналом, внутри которого размещен контейнер с впускным и выпускным отверстиями в верхней и нижней частях его боковой поверхности, сопряженный с нижним краем цилиндрической части дозатора пружиной с возможностью перемещения в вертикальной плоскости, его наружный диаметр соответствует внутреннему диаметру цилиндрического канала, при этом верхняя часть контейнера соединена со штоком, конец которого выведен наружу через отверстие с уплотнителем в верхней части дозатора и соединен с концом двуплечего рычага, закрепленного на стержне, а другой конец этого рычага связан тягой с нажимным рычагом, расположенным на рукояти стержня.

Способ внесения гербицидов при капельном орошении садов, включающий укладку вдоль ряда деревьев трубопровода с капельницами, установку капельниц на крышках устройств для внесения гербицидов, каждое из которых состоит из заглубленного в почву перфорированного корпуса с перфорированным стаканом внутри, установленным с возможностью перемещения в вертикальной плоскости, и конической крышки с отверстием, проведение полива с доведением влажности почвы в зоне корнеобитаемого слоя деревьев до 90-95% НВ, перемещение перфорированного стакана устройства в нижнее рабочее положение и внесение гербицида дозирующим устройством, в котором гербицид вносят предложенным дозирующим устройством в виде дозы раствора непосредственно на дно перфорированного стакана устройства через отверстие в крышке.

Новый технический результат состоит в том, что помещение гербицида с помощью предлагаемого дозирующего устройства в виде раствора через отверстие в крышке непосредственно на дно перфорированного стакана исключает разрушающее действие на препарат солнечного света и позволяет снизить затраты труда и средств на расфасовку гербицида, а также обеспечивает возможность плавно регулировать дозировку препарата с учётом степени засорённости путём изменения концентрации раствора.

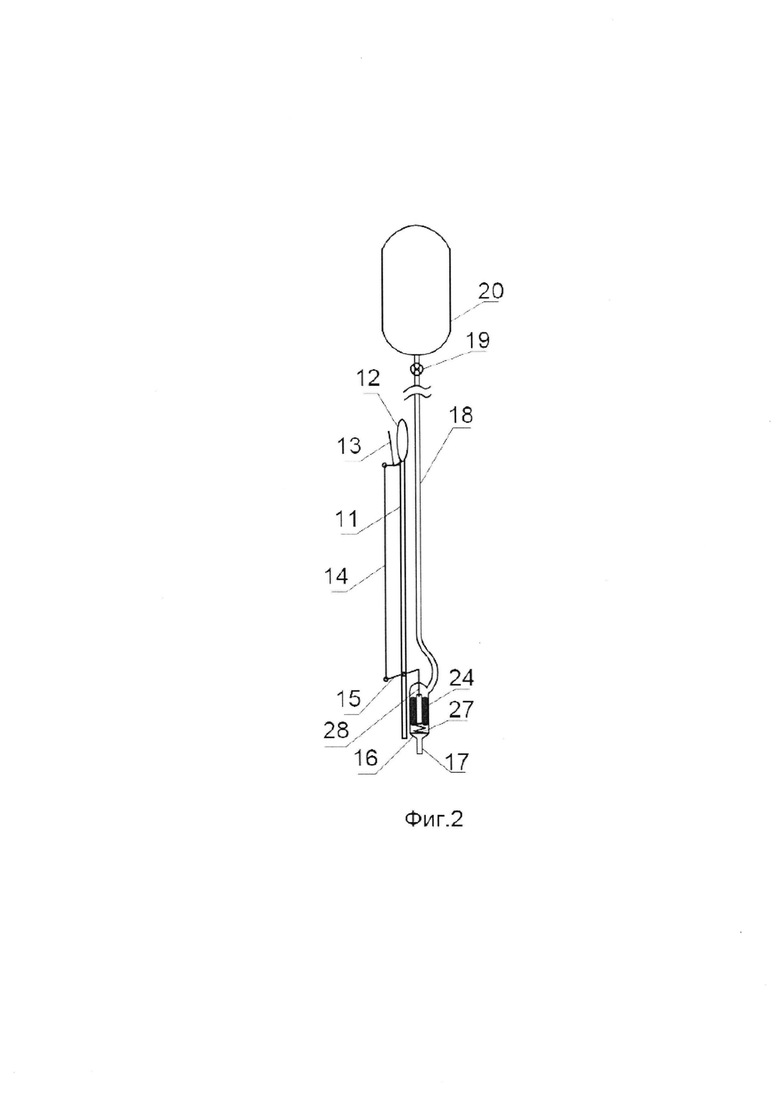

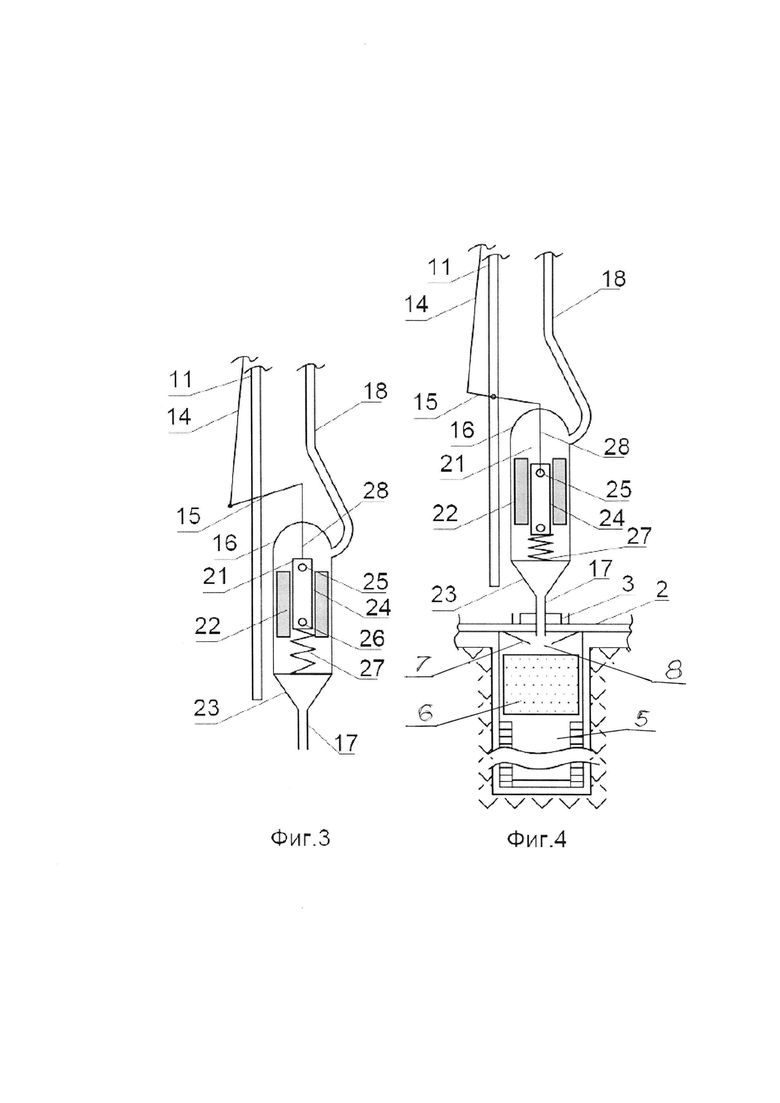

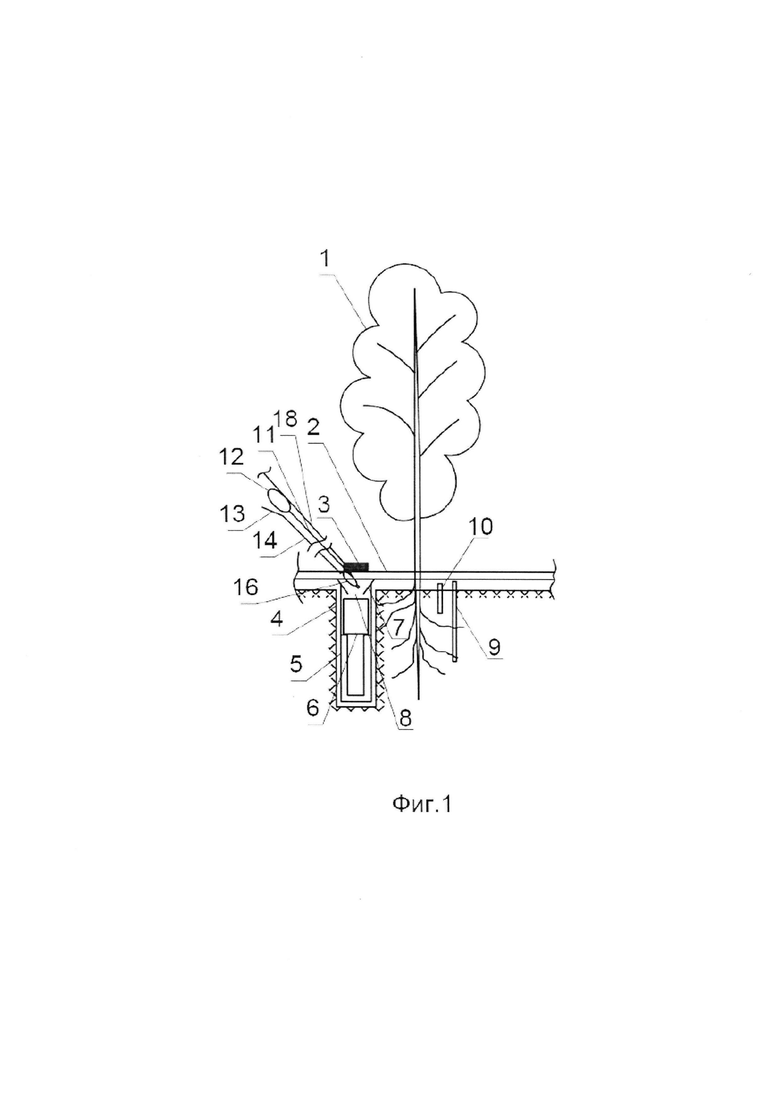

Сущность предложения поясняется чертежом, где на фиг 1 представлена схема размещения устройств для внесения гербицида возле дерева, на фиг. 2 представлен дозатор при заполнении контейнера раствором гербицида, на фиг. 3 - положение контейнера дозатора при подаче раствора гербицида в выпускную камеру.

На орошаемом участке вдоль ряд плодовых деревьев 1 проложен трубопровод 2 с капельницами 3. В почве на расстоянии 0,8-1,0 м от ствола дерева 1 выполнена скважины 4, в которой установлено устройства для внесения гербицида 5, выполненное в виде перфорированной ёмкости снабжённой перфорированным стаканом 6, установленным с возможностью перемещения в вертикальной плоскости, и конической крышкой 7 с отверстием 8. Вблизи устройства 5 установлены два датчика влажности почвы. Первый датчик 9 расположен в слое почвы 0,15-0,30 м корней деревьев, а второй датчик 10 - в слое корневой системы сорняков 0,10-0,15 м от поверхности участка. Дозатор 16 закреплен на конце стержня 11, снабженного ручкой 12, на которой смонтирован нажимной рычаг 13, связанный тягой 14 с двуплечим рычагом 15, закрепленным на конце стержня 11, где установлен дозатор 16. В нижней части дозатора расположен сливной патрубок 17, а к верхней части присоединен шланг 18 с краном 19, подключенный к емкости 20 для раствора гербицида. Внутренняя часть дозатора 16 состоит из впускной камеры 21, соединенной цилиндрическим каналом 22 с выпускной камерой 23. В канале 22 размещен контейнер 24, в верхней и нижней частях боковой поверхности которого выполнены впускное отверстие 25 и выпускное отверстие 26. Контейнер 24 сопряжен пружиной 27 с нижним краем цилиндрической части выпускной камеры 23 и штоком 28 с двуплечим рычагом 15.

Рассмотрим пример осуществления предложенного способа:

До начала поливов на расстоянии 0,6 м от стволов деревьев 1 выполняют скважины 4 глубиной 0,25-0,30 м и устанавливали в них устройства 5 для внесения гербицида. Затем укладывают трубопроводы 2 вдоль ряда деревьев 1, при этом капельницы 3 размещают на поверхности крышек 7. Перед началом полива с внесением гербицида контролируют влажность почвы по показаниям датчиков 9 и 10. И при снижении влажности по показаниям датчика 10 до 70% НВ начинают полив. Во время проведения полива контролируют уровень влажности в корнеобитаемом слое по показаниям датчика 9. При влажности почвы в этом слое на уровне 93 - 95% НВ производят внесение раствора гербицида необходимой концентрации. Такой высокий уровень влажности исключает возможность поступления гербицида к корням деревьев, так как капиллярный перенос влаги будет направлен к поверхности участка. Оператор с емкостью 20, заполненной раствором почвенного гербицида, например трихлорацетата натрия, останавливается на краю поля и открывает кран 19. Раствор гербицида по шлангу 18 стекает в впускную камеру 21 и через впускное отверстие 25 заполняет контейнер 24. Оператор проходит к первому устройству 5, переводит перфорированный стакан 6 в нижнее положение, а сливной патрубок 17 дозатора 16 размещает над отверстием 8 крышки 7 и прижимает рычаг 13 к рукояти 12. Усилие через тягу 14 передается на двуплечий рычаг 15, закрепленный на конце стержня 11. Рычаг15 воздействует на шток 28 и перемещает контейнер 24 в канале 22. Контейнер 24 занимает крайнее нижнее положение, сжимая пружину 27. Это обеспечивает одновременное закрытие впускного отверстия 25 и открытие выпускного отверстия 26. Раствор гербицида из контейнера 24 вытекает в выпускную камеру 23 дозатора, из сливного патрубка 17 через отверстие 8 в крышке 7 устройства для внесения гербицида поступает на дно стакана бис током воды в почву. Таким образом препарат вносят в почву на глубину расположения дна перфорированного стакана, в зону корневой системы сорняков, исключая воздействие на него солнечных лучей. Оператор отпускает рычаг 13, под действием тяги 14 изменяет положение двуплечный рычаг 15, и контейнер 24 под действием пружины 27 возвращается в исходное положение. Оператор переходит к следующему устройству 5, и процесс внесения раствора гербицида повторяется. После внесения гербицида на площади всего участка кран 19 перекрывают, а полив продолжают до достижения влажности почвы заданного уровня, руководствуясь показаниями датчика 10. После завершения полива перфорированный стакан 6 устройства перемещают в исходное верхнее положение до проведения очередного внесения гербицида. Последующие поливы проводят с подачей воды в нижнюю часть устройства 5.

Таким образом, применение предложенного способа с помощью дозирующего устройства обеспечивает возможность легко менять дозировку гербицида с учетом степени засоренности почвы путем изменения концентрации раствора, при этом внесение раствора гербицида непосредственно на дно перфорированного стакана исключает воздействие на препарат разрушающего солнечного света, а кроме того, позволяет снизить затраты труда и средств на расфасовку гербицида и подачу его в почву.

Похожие патенты RU2833081C1

название год авторы номер документа
Способ внесения гербицидов при капельном орошении садов и устройство для его осуществления 2021
  • Губин Владимир Константинович
  • Шевченко Виктор Александрович
  • Кудрявцева Лидия Владимировна
RU2773829C1
Способ внесения гербицидов при капельном орошении садов и устройство для его осуществления 2021
  • Губин Владимир Константинович
  • Шевченко Виктор Александрович
  • Кудрявцева Лидия Владимировна
RU2767069C1
Система локально-внутрипочвенного орошения сада на склоновых землях 2023
  • Губин Владимир Константинович
  • Шевченко Виктор Александрович
  • Кудрявцева Лидия Владимировна
RU2804874C1
Система капельного орошения многолетних насаждений 2022
  • Губин Владимир Константинович
  • Шевченко Виктор Александрович
  • Храбров Михаил Юрьевич
  • Кудрявцева Лидия Владимировна
RU2783181C1
СПОСОБ КАПЕЛЬНОГО ОРОШЕНИЯ САДА ИНТЕНСИВНОГО ТИПА 2017
  • Губин Владимир Константинович
  • Максименко Владимир Пантелеевич
  • Храбров Михаил Юрьевич
  • Бородычёв Виктор Владимирович
RU2653548C1
Устройство для выращивания плодовых деревьев на землях с высоким уровнем грунтовых вод 2018
  • Губин Владимир Константинович
RU2677307C1
СПОСОБ БИОМЕЛИОРАЦИИ ЗАСОЛЕННЫХ СУХОСТЕПНЫХ, ПОЛУПУСТЫННЫХ ЗЕМЕЛЬ В ЗОНЕ ВЕТРОВОЙ ЭРОЗИИ И КОМБИНИРОВАННЫЙ АГРЕГАТ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ 2021
  • Пунинский Виталий Станиславович
  • Кизяев Борис Михайлович
  • Шевченко Виктор Александрович
RU2760480C1
Комбинированный агрегат биомелиорации неиспользуемых сельскохозяйственных угодий в степной, черноземной, сухостепной, полупустынных зонах 2022
  • Пунинский Виталий Станиславович
  • Шевченко Виктор Александрович
RU2792138C1
Способ выращивания лесополос на песчаных почвах при неглубоком залегании солёных грунтовых вод и система для его реализации 2023
  • Губин Владимир Константинович
  • Шевченко Виктор Александрович
  • Кудрявцева Лидия Владимировна
RU2821919C1
Способ возделывания раннего картофеля при капельном орошении 2018
  • Губин Владимир Константинович
  • Шевченко Виктор Александрович
  • Кудрявцева Лидия Владимировна
RU2685146C1

Иллюстрации к изобретению RU 2 833 081 C1

Реферат патента 2025 года Способ внесения гербицидов при капельном орошении садов и дозирующее устройство для его осуществления

Группа изобретений относится к области сельского хозяйства. Дозирующее устройство содержит жестко закрепленный на конце стержня с рукоятью дозатор, верхняя часть которого подключена шлангом с краном к емкости для раствора гербицида, а нижняя снабжена сливным патрубком. Внутреннее пространство дозатора разделено на верхнюю впускную и нижнюю выпускную камеры, соединенные цилиндрическим каналом, внутри которого размещен контейнер с впускным и выпускным отверстиями в верхней и нижней частях его боковой поверхности, сопряженный с нижним краем цилиндрической части дозатора пружиной с возможностью перемещения в вертикальной плоскости, его наружный диаметр соответствует внутреннему диаметру цилиндрического канала. Верхняя часть контейнера соединена со штоком, конец которого выведен наружу через отверстие с уплотнителем в верхней части дозатора и соединен с концом двуплечего рычага, закрепленного на стержне, а другой конец этого рычага связан тягой с нажимным рычагом, расположенным на рукояти стержня. Способ состоит в укладке вдоль ряда деревьев трубопровода с капельницами, установке капельниц на крышках устройств для внесения гербицидов, каждое из которых состоит из заглубленного в почву перфорированного корпуса с перфорированным стаканом внутри, установленным с возможностью перемещения в вертикальной плоскости, и конической крышки с отверстием. Способ также состоит в проведении полива с доведением влажности почвы в зоне корнеобитаемого слоя деревьев до 90-95% НВ, перемещении перфорированного стакана устройства в нижнее рабочее положение и внесении гербицида дозирующим устройством. Гербицид вносят вышеописанным дозирующим устройством в виде дозы раствора непосредственно на дно перфорированного стакана устройства через отверстие в крышке. Обеспечивается возможность легко менять дозировку гербицида с учетом степени засоренности почвы путем изменения концентрации раствора. 2 н.п. ф-лы, 4 ил.

Формула изобретения RU 2 833 081 C1

1. Дозирующее устройство для внесения гербицидов при капельном орошении садов, включающее жестко закрепленный на конце стержня с рукоятью дозатор, верхняя часть которого подключена шлангом с краном к емкости для раствора гербицида, а нижняя снабжена сливным патрубком, внутреннее пространство дозатора разделено на верхнюю впускную и нижнюю выпускную камеры, соединенные цилиндрическим каналом, внутри которого размещен контейнер с впускным и выпускным отверстиями в верхней и нижней частях его боковой поверхности, сопряженный с нижним краем цилиндрической части дозатора пружиной с возможностью перемещения в вертикальной плоскости, его наружный диаметр соответствует внутреннему диаметру цилиндрического канала, при этом верхняя часть контейнера соединена со штоком, конец которого выведен наружу через отверстие с уплотнителем в верхней части дозатора и соединен с концом двуплечего рычага, закрепленного на стержне, а другой конец этого рычага связан тягой с нажимным рычагом, расположенным на рукояти стержня.

2. Способ внесения гербицидов при капельном орошении садов, включающий укладку вдоль ряда деревьев трубопровода с капельницами, установку капельниц на крышках устройств для внесения гербицидов, каждое из которых состоит из заглубленного в почву перфорированного корпуса с перфорированным стаканом внутри, установленным с возможностью перемещения в вертикальной плоскости, и конической крышки с отверстием, проведение полива с доведением влажности почвы в зоне корнеобитаемого слоя деревьев до 90-95% НВ, перемещение перфорированного стакана устройства в нижнее рабочее положение и внесение гербицида дозирующим устройством, отличающийся тем, что гербицид вносят дозирующим устройством по п. 1 в виде дозы раствора непосредственно на дно перфорированного стакана устройства через отверстие в крышке.
