Орудийная установка Российский патент 2025 года по МПК F41A9/38

Изобретение относится к военной технике, к конструкциям орудийных установок.

Известна орудийная установка, описанная в заявке ЕПВ № 0058814 от 01.09.1982 г., и выбранная нами в качестве прототипа. Она состоит из орудия в кожухе, которое может наводиться в вертикальной плоскости, а также хранилища боеприпасов, выполненного в виде прикрепленных к полу боевого отделения нескольких вертикально установленных стаканов, в которых размещаются боеприпасы. Ствол орудия поднимается на 90° в вертикальное положение и при открытом затворе вертикально расположенный боеприпас подается непосредственно в казенную часть ствола с помощью досылающего устройства. В процессе извлечения досылающего устройства боеприпас удерживается в казенной части ствола защелкой, после чего затвор закрывается. Вслед за тем ствол орудия опускается на угол стрельбы и производится выстрел. После выстрела ствол опускается в промежуточное положение, и стреляная гильза выбрасывается из орудия, после чего ствол возвращается в вертикальное положение для досылки очередного боеприпаса в казенную часть и процесс повторяется. Орудийная установка может применяться для стрельбы баллистическими снарядами обычной длины и для управляемых снарядов большой длины при некотором угле возвышения и наводки орудия, отличном от вертикального.

Недостатком описанной орудийной установки является большое время заряжания, которое складывается из времени подъема орудия в вертикальное положение и времени подачи боеприпаса в казенную часть ствола, а также большие вертикальные габариты установки.

Задачей предлагаемого изобретения является уменьшение времени заряжания орудийной установки и уменьшение ее габаритов.

Поставленная задача решается орудийной установкой, содержащей орудие в кожухе, установленное в боевом отделении, и прикрепленные к полу боевого отделения несколько вертикально установленных стаканов, в которых размещаются боеприпасы, при этом новым является то, что в районе размещения стаканов с боеприпасами к полу боевого отделения прикреплена рама, на которой жестко зафиксирован кронштейн с установленным на нем приводом наклона, выполненным в виде роликовинтового механизма, также в состав привода входит штанга, на свободном конце которой выполнен копир, взаимодействующий с подпружиненным ограничителем, закрепленным на кожухе орудия. При этом ограничитель закреплен на кожухе с помощью шарнира и стакан под боеприпас закреплен на полу боевого отделения с помощью шарнира.

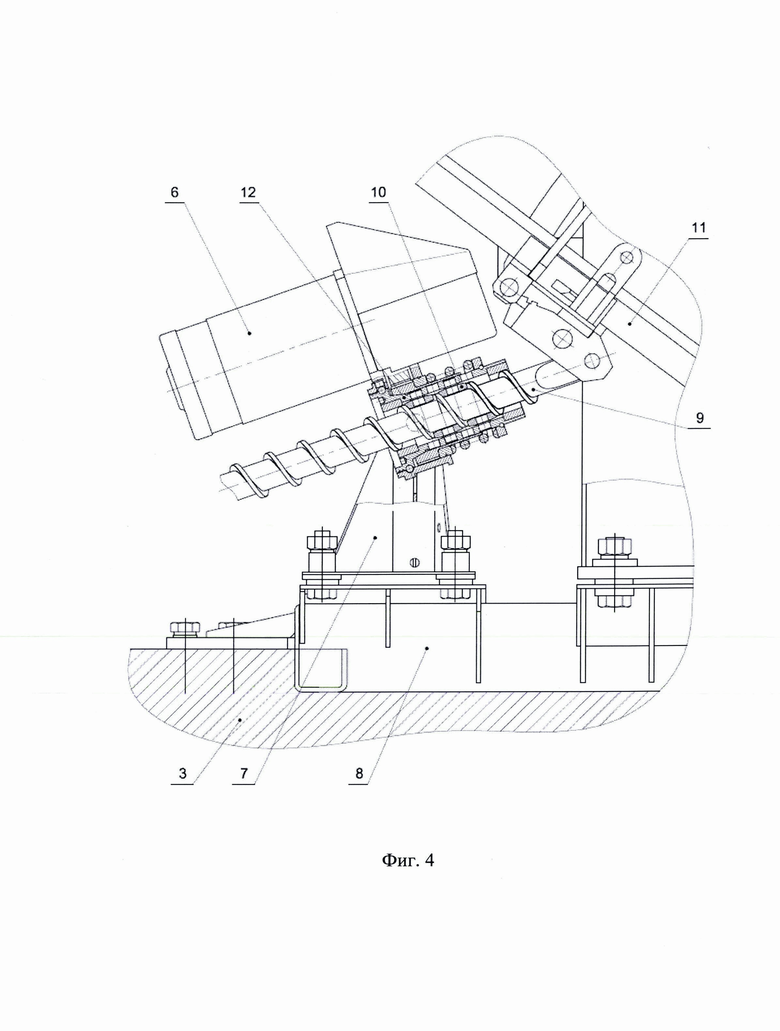

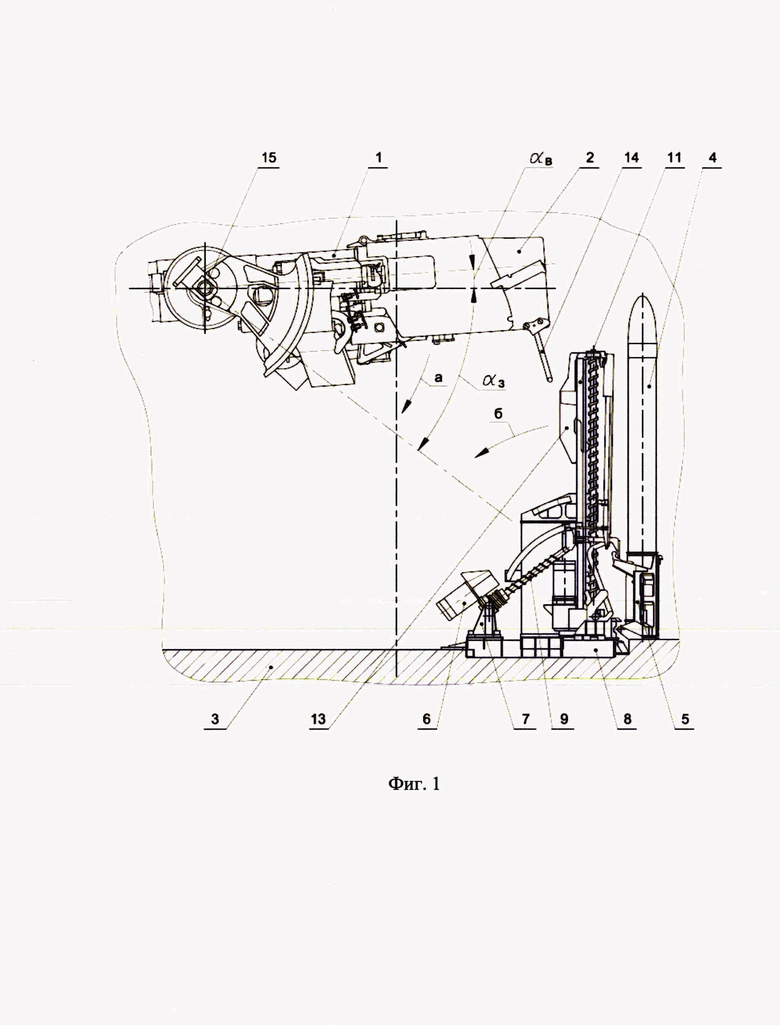

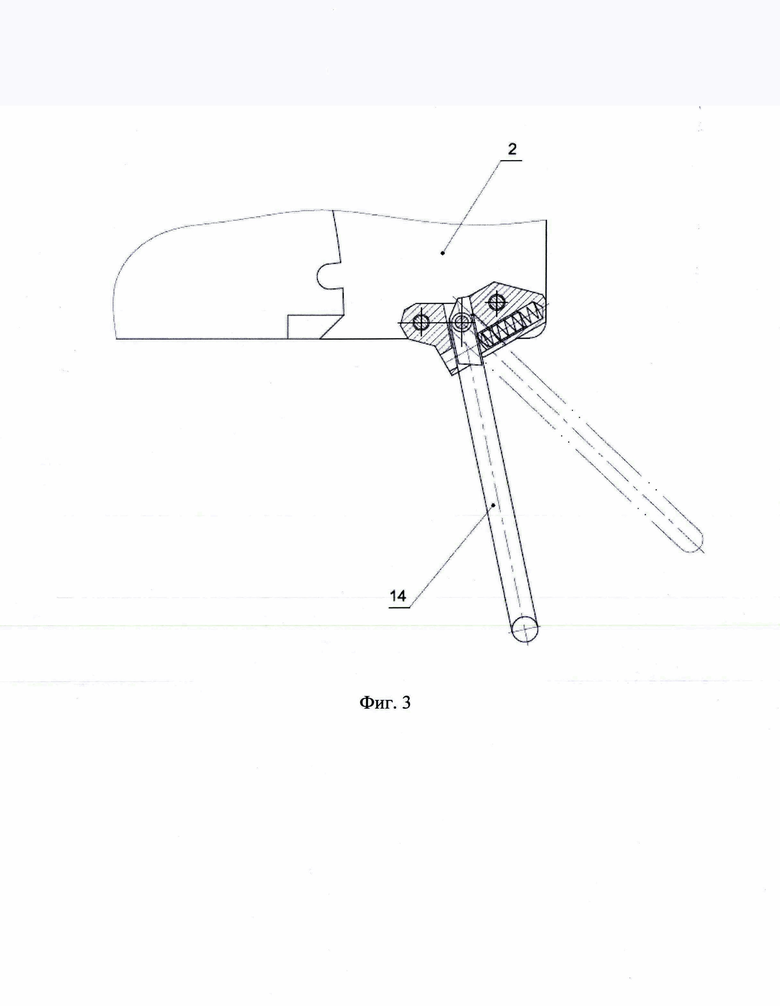

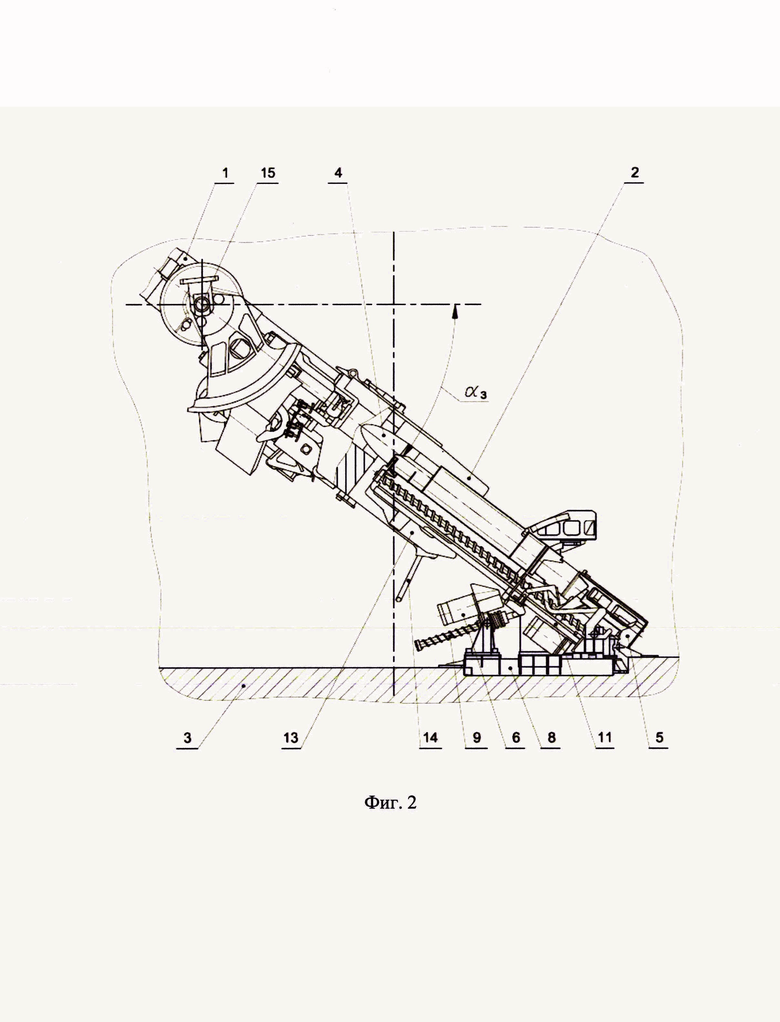

Предложенное техническое решение поясняется графическими материалами, где на фиг. 1 изображена орудийная установка в исходном положении перед заряжанием, на фиг. 2 - положение орудия и боеприпаса на угле заряжания, на фиг. 3 - закрепление ограничителя на кожухе, на фиг. 4 изображен привод наклона.

Орудийная установка состоит из орудия 1 с кожухом 2, размещенного в боевом отделении. На полу 3 боевого отделения вертикально установлены стаканы 5 с боеприпасами 4, шарнирно закрепленные на полу 3. Каждый боеприпас 4 размещен в стакане 5, который расположен на полу боевого отделения 3 и может поворачиваться в сторону орудия 1 с помощью привода наклона 6, шарнирно установленного в кронштейне 7. Кронштейн 7 жестко скреплен с рамой 8, зафиксированной на полу 3. Привод наклона 6 включает в себя продольно перемещающийся с помощью роликов 10 винт 9, который одним концом связан со штангой 11. Ролики 10 установлены во вращающейся каретке 12. Нижний конец штанги 11 шарнирно закреплен на раме 8. На верхнем конце штанги 11 выполнен копир 13, взаимодействующий с подпружиненным ограничителем 14, шарнирно закрепленным на кожухе 2.

Орудийная установка работает следующим образом. Орудие 1 после выстрела поворачивается вокруг оси 15 и устанавливается на угол α_B (угол выброса гильзы). В этом положении орудия производится выброс стреляной гильзы. Для производства следующего выстрела боеприпас 4 подается в плоскость оси канала ствола орудия. Одновременно включается вертикальный привод орудия и привод наклона 6 штанги 11. Орудие 1 поворачивается по стрелке «а», при этом штанга 11 с боеприпасом 4 под действием продольно перемещающегося винта 9 поворачивается по стрелке «б» до совпадения оси боеприпаса с осью канала ствола орудия (угол заряжания α_З). В этом положении производится досылание боеприпаса в казенную часть ствола. Если штанга 11 с боеприпасом 4 начнет опережать орудие 1, то копир 13 вступает во взаимодействие с ограничителем 14. Этим обеспечивается синхронизация поворота орудия и штанги с боеприпасом и исключается «утыкание» носика боеприпаса в казенную часть ствола.

При стрельбе на больших углах возвышения ограничитель 14 упирается в пол 3 и поворачивается, сжимая пружину, и за счет этого уменьшаются вертикальные габариты орудийной установки.

Таким образом, предложенное техническое решение позволило уменьшить время заряжания орудийной установки и сократить ее габариты.

Орудийная установка содержит орудие в кожухе, установленное в боевом отделении, и прикрепленные к полу боевого отделения несколько вертикально установленных стаканов, в которых размещаются боеприпасы. В районе размещения стаканов с боеприпасами к полу боевого отделения прикреплена рама, на которой жестко зафиксирован кронштейн с установленным на нем приводом наклона, выполненным в виде роликовинтового механизма. В состав привода входит штанга, на свободном конце которой выполнен копир, взаимодействующий с подпружиненным ограничителем, закрепленным на кожухе орудия с помощью шарнира. Стакан под боеприпас закреплен на полу боевого отделения с помощью шарнира. Технический результат - сокращение времени заряжания орудийной установки, уменьшение габаритов орудийной установки. 2 з.п. ф-лы, 4 ил.

1. Орудийная установка, содержащая орудие в кожухе, установленное в боевом отделении, и прикрепленные к полу боевого отделения несколько вертикально установленных стаканов, в которых размещаются боеприпасы, отличающаяся тем, что в районе размещения стаканов с боеприпасами к полу боевого отделения прикреплена рама, на которой жестко зафиксирован кронштейн с установленным на нем приводом наклона, выполненным в виде роликовинтового механизма, также в состав привода входит штанга, на свободном конце которой выполнен копир, взаимодействующий с подпружиненным ограничителем, закрепленным на кожухе орудия.

2. Орудийная установка по п. 1, отличающаяся тем, что ограничитель закреплен на кожухе с помощью шарнира.

3. Орудийная установка по п. 1 или 2, отличающаяся тем, что стакан под боеприпас закреплен на полу боевого отделения с помощью шарнира.
