УСТРОЙСТВО, ГЕНЕРИРУЮЩЕЕ АЭРОЗОЛЬ, С ШАРНИРНОЙ КРЫШКОЙ И МУНДШТУКОМ Российский патент 2025 года по МПК A24F40/40 A61M15/00

Настоящее изобретение относится к устройству, генерирующему аэрозоль, содержащему основную часть и шарнирную крышку с мундштуком, который выполнен с возможностью перемещения между первым, убранным положением и вторым, выдвинутым положением.

Устройства, генерирующие аэрозоль, которые выполнены с возможностью приема изделий, генерирующих аэрозоль, которые нагреваются для генерирования вдыхаемого аэрозоля, хорошо известны из уровня техники. Устройства, генерирующие аэрозоль, могут содержать кожух и съемную крышку. При использовании изделие, генерирующее аэрозоль, может быть полностью размещено в закрытой полости внутри устройства, генерирующего аэрозоль. Пользователь может вдыхать аэрозоль через сменный мундштук.

Для замены использованного изделия, генерирующего аэрозоль, может быть необходимо снять крышку и мундштук и извлечь изделие, генерирующее аэрозоль, из полости устройства, генерирующего аэрозоль. Затем можно вставить новое изделие, генерирующее аэрозоль, и крышку и мундштук можно снова присоединить к устройству, генерирующему аэрозоль. После этого устройство, генерирующее аэрозоль, готово к повторному использованию.

Таким образом, при длительном использовании устройства, генерирующего аэрозоль, приходится осуществлять множество действий. Такое число действий может восприниматься среднестатистическим пользователем как слишком затруднительное.

Соответственно, было бы желательно обеспечить устройство, генерирующее аэрозоль, которое является простым в обращении, в частности которое облегчает замену изделий, генерирующих аэрозоль.

Также было бы желательно обеспечить устройство, генерирующее аэрозоль, которое позволяет легким и удобным образом заменять использованные изделия, генерирующие аэрозоль.

Также было бы желательно обеспечить устройство, генерирующее аэрозоль, которое дает возможность длительного использования устройства, в частности которое допускает множество последовательных сеансов использования пользователем.

В соответствии с одним из вариантов осуществления настоящего изобретения предложено устройство, генерирующее аэрозоль, содержащее кожух, имеющий основную часть и часть крышки. Часть крышки шарнирно соединена с основной частью. Устройство, генерирующее аэрозоль, дополнительно содержит мундштук, который расположен на части крышки. Мундштук выполнен с возможностью его перемещения между первым положением, в котором мундштук убран в кожух, и вторым положением, в котором мундштук выдвинут из части крышки кожуха. Устройство, генерирующее аэрозоль, содержит подпружиненный механизм, который выполнен с возможностью перемещать мундштук между первым и вторым положениями.

В данном документе «устройство, генерирующее аэрозоль» относится к устройству, которое взаимодействует с субстратом, образующим аэрозоль, для генерирования аэрозоля. Субстрат, образующий аэрозоль, может быть частью изделия, генерирующего аэрозоль. Например, субстрат, образующий аэрозоль, может быть частью изделия, генерирующего аэрозоль. Генерируемый аэрозоль может представлять собой аэрозоль, непосредственно вдыхаемый в легкие пользователя через рот пользователя. Устройство, генерирующее аэрозоль, может представлять собой держатель. Устройство, генерирующее аэрозоль, может представлять собой электрически нагреваемое устройство, генерирующее аэрозоль. Устройство, генерирующее аэрозоль, может содержать электрическую схему. Устройство, генерирующее аэрозоль, может содержать источник питания. Устройство, генерирующее аэрозоль, может содержать нагревательную камеру. Устройство, генерирующее аэрозоль, может содержать нагревательный элемент. Электрическая схема, источник питания, нагревательная камера и нагревательный элемент предпочтительно расположены в основном корпусе устройства, генерирующего аэрозоль.

В настоящем документе термин «изделие, генерирующее аэрозоль» означает изделие, содержащее субстрат, образующий аэрозоль, способный высвобождать летучие соединения, которые могут образовывать аэрозоль. Например, изделие, генерирующее аэрозоль, может представлять собой изделие, генерирующее аэрозоль, которое генерирует аэрозоль, непосредственно вдыхаемый в легкие пользователя через рот пользователя. Изделие, генерирующее аэрозоль, может быть одноразовым. Изделие, генерирующее аэрозоль, содержащее субстрат, образующий аэрозоль, содержащий табак, может называться табачным стиком.

Изделие, генерирующее аэрозоль, может иметь по существу цилиндрическую форму. Изделие, генерирующее аэрозоль, может быть по существу продолговатым. Изделие, генерирующее аэрозоль, может иметь длину и окружность, по существу перпендикулярную длине. Субстрат, образующий аэрозоль, может иметь по существу цилиндрическую форму. Субстрат, образующий аэрозоль, может быть по существу продолговатым. Субстрат, образующий аэрозоль, также может иметь длину и окружность, по существу перпендикулярную длине.

Изделие, генерирующее аэрозоль, может иметь общую длину от приблизительно 30 мм до приблизительно 100 мм. Изделие, генерирующее аэрозоль, может иметь внешний диаметр от приблизительно 5 мм до приблизительно 12 мм. Изделие, генерирующее аэрозоль, может содержать фильтрующую заглушку. Фильтрующая заглушка может быть расположена на расположенном дальше по потоку конце изделия, генерирующего аэрозоль. Фильтрующая заглушка может представлять собой ацетилцеллюлозную фильтрующую заглушку. Фильтрующая заглушка имеет длину приблизительно 7 мм в одном аспекте, но может иметь длину от приблизительно 5 мм до приблизительно 10 мм.

В одном аспекте изделие, генерирующее аэрозоль, может иметь общую длину приблизительно 45 мм. Изделие, генерирующее аэрозоль, может иметь внешний диаметр приблизительно 7,2 мм. Кроме того, субстрат, образующий аэрозоль, может иметь длину приблизительно 10 мм. В альтернативном варианте осуществления субстрат, образующий аэрозоль, может иметь длину приблизительно 12 мм. Кроме того, диаметр субстрата, образующего аэрозоль, может составлять от приблизительно 5 мм до приблизительно 12 мм. Изделие, генерирующее аэрозоль, может содержать внешнюю бумажную обертку. Кроме того, изделие, генерирующее аэрозоль, может содержать промежуток между субстратом, образующим аэрозоль, и фильтрующей заглушкой. Промежуток может составлять приблизительно 18 мм, но может быть в диапазоне от приблизительно 5 мм до приблизительно 25 мм.

Нагревательная камера устройства, генерирующего аэрозоль, может иметь продолговатую форму. Нагревательная камера устройства, генерирующего аэрозоль, может иметь поперечное сечение, которое соответствует поперечному сечению изделия, генерирующего аэрозоль, которое подлежит использованию с и вставке в нагревательную камеру устройства, генерирующего аэрозоль.

В настоящем документе термин «субстрат, образующий аэрозоль» относится к субстрату, который может высвобождать летучие соединения, способные образовывать аэрозоль. Такие летучие соединения могут высвобождаться посредством нагрева субстрата, образующего аэрозоль. Субстрат, образующий аэрозоль, может для удобства представлять собой часть изделия, генерирующего аэрозоль.

Субстрат, образующий аэрозоль, может представлять собой твердый субстрат, образующий аэрозоль. В альтернативном варианте осуществления субстрат, образующий аэрозоль, может содержать как твердые, так и жидкие компоненты. Субстрат, образующий аэрозоль, может содержать табакосодержащий материал, содержащий летучие табачные вкусоароматические соединения, которые высвобождаются из субстрата при нагреве. В альтернативном варианте осуществления субстрат, образующий аэрозоль, может содержать нетабачный материал. Субстрат, образующий аэрозоль, может также содержать вещество для образования аэрозоля, которое способствует образованию плотного и стабильного аэрозоля. Примерами подходящих веществ для образования аэрозоля являются глицерин и пропиленгликоль.

Если субстрат, образующий аэрозоль, представляет собой твердый субстрат, образующий аэрозоль, то твердый субстрат, образующий аэрозоль, может содержать, например, одно или более из следующего: порошок, гранулы, шарики, стружки, тонкие трубочки, полоски или листы, содержащие одно или более из следующего: травяные листья, табачные листья, фрагменты табачных жилок, восстановленный табак, гомогенизированный табак, экструдированный табак, формованный табачный лист и взорванный табак. Твердый субстрат, образующий аэрозоль, может иметь рассыпную форму или может быть предусмотрен в подходящей емкости или картридже. Необязательно твердый субстрат, образующий аэрозоль, может содержать дополнительные табачные или нетабачные летучие вкусоароматические соединения, предназначенные для высвобождения при нагреве субстрата. Твердый субстрат, образующий аэрозоль, может также содержать капсулы, которые, например, содержат дополнительные табачные или нетабачные летучие вкусоароматические соединения, и такие капсулы могут плавиться во время нагрева твердого субстрата, образующего аэрозоль.

В настоящем документе термин «гомогенизированный табак» относится к материалу, образованному посредством агломерирования сыпучего табака. Гомогенизированный табак может иметь форму листа. Содержание вещества для образования аэрозоля в гомогенизированном табачном материале может составлять более 5% в пересчете на сухой вес. В альтернативном варианте осуществления содержание вещества для образования аэрозоля в гомогенизированном табачном материале может составлять от 5% до 30% в пересчете на сухой вес. Листы гомогенизированного табачного материала могут быть изготовлены путем агломерации сыпучего табака, полученного путем помола или смешения иным образом одного или обоих из пластинок табачного листа и стеблей табачного листа. В альтернативном варианте осуществления или дополнительно листы гомогенизированного табачного материала могут содержать одно или более из табачной пыли, табачной мелочи и других сыпучих побочных продуктов табака, образующихся, например, при обработке, перемещении и отгрузке табака. Листы гомогенизированного табачного материала могут содержать одно или более внутренних связующих, то есть табачных эндогенных связующих, одно или более наружных связующих, то есть табачных экзогенных связующих, или их комбинацию, чтобы содействовать агломерации сыпучего табака; в альтернативном варианте осуществления или дополнительно листы гомогенизированного табачного материала могут содержать другие добавки, включая, без ограничения, табачные и нетабачные волокна, вещества для образования аэрозоля, увлажнители, пластификаторы, вкусоароматические вещества, наполнители, водные и неводные растворители и их комбинации.

Необязательно, твердый субстрат, образующий аэрозоль, может быть предусмотрен на термически стабильном носителе или встроен в него. Носитель может иметь форму порошка, гранул, шариков, стружки, тонких трубочек, полосок или листов. В альтернативном варианте осуществления носитель может представлять собой трубчатый носитель, имеющий тонкий слой твердого субстрата, осажденного на его внутреннюю поверхность, или на его внешнюю поверхность, или как на его внутреннюю, так и внешнюю поверхности. Такой трубчатый носитель может быть выполнен, например, из бумаги или материала, подобного бумаге, нетканого мата из углеродных волокон, легкой металлической сетки с открытыми ячейками или перфорированной металлической фольги, или любой другой термически стабильной полимерной матрицы.

В особенно предпочтительном аспекте субстрат, образующий аэрозоль, содержит собранный гофрированный лист гомогенизированного табачного материала. В настоящем документе термин «гофрированный лист» обозначает лист, имеющий множество по существу параллельных складок или гофров. Предпочтительно, когда изделие, генерирующее аэрозоль, собрано, по существу параллельные складки или гофры проходят вдоль или параллельно продольной оси изделия, генерирующего аэрозоль. Это упрощает сборку гофрированного листа гомогенизированного табачного материала с образованием субстрата, образующего аэрозоль, что является преимуществом. Однако следует иметь в виду, что гофрированные листы гомогенизированного табачного материала для включения в изделие, генерирующее аэрозоль, могут альтернативно или дополнительно иметь множество по существу параллельных складок или гофров, которые расположены под острым или тупым углом к продольной оси изделия, генерирующего аэрозоль, когда изделие, генерирующее аэрозоль, собрано. В определенных аспектах субстрат, образующий аэрозоль, может содержать собранный лист гомогенизированного табачного материала, который по существу равномерно текстурирован по существу по всей своей поверхности. Например, субстрат, образующий аэрозоль, может содержать собранный гофрированный лист гомогенизированного табачного материала, содержащий множество по существу параллельных складок или гофров, которые по существу равномерно разнесены по ширине листа.

Твердый субстрат, образующий аэрозоль, может быть нанесен на поверхность носителя в виде, например, листа, пеноматериала, геля или суспензии. Твердый субстрат, образующий аэрозоль, может быть нанесен на всю поверхность носителя или альтернативно может быть нанесен в виде узора с целью обеспечения неоднородной доставки вкусоароматической добавки во время использования.

Субстрат, образующий аэрозоль, представляет собой субстрат, способный высвобождать летучие соединения, которые могут образовывать аэрозоль. Летучие соединения могут высвобождаться посредством нагрева субстрата, образующего аэрозоль. Субстрат, образующий аэрозоль, может содержать материал растительного происхождения. Субстрат, образующий аэрозоль, может содержать табак. Субстрат, образующий аэрозоль, может содержать табакосодержащий материал, содержащий летучие табачные вкусоароматические соединения, которые высвобождаются из субстрата, образующего аэрозоль, при нагреве. Субстрат, образующий аэрозоль, альтернативно может содержать материал, не содержащий табака. Субстрат, образующий аэрозоль, может содержать гомогенизированный материал растительного происхождения.

Субстрат, образующий аэрозоль, может содержать по меньшей мере одно вещество для образования аэрозоля. Вещество для образования аэрозоля представляет собой любое подходящее известное соединение или смесь соединений, которые при использовании способствуют образованию плотного и стабильного аэрозоля и являются по существу устойчивыми к термическому разложению при рабочей температуре системы. Подходящие вещества для образования аэрозоля хорошо известны в данной области техники и включают без ограничения: многоатомные спирты, такие как триэтиленгликоль, 1,3-бутандиол и глицерин; сложные эфиры многоатомных спиртов, такие как моно-, ди- или триацетат глицерола; и алифатические сложные эфиры моно-, ди- или поликарбоновых кислот, такие как диметилдодекандиоат и диметилтетрадекандиоат. Вещества для образования аэрозоля могут представлять собой многоатомные спирты или их смеси, такие как триэтиленгликоль, 1,3-бутандиол и глицерин. Вещество для образования аэрозоля может представлять собой пропиленгликоль. Вещество для образования аэрозоля может содержать как глицерин, так и пропиленгликоль.

Устройство, генерирующее аэрозоль, может содержать электрическую схему. Электрическая схема может содержать микропроцессор, который может представлять собой программируемый микропроцессор. Микропроцессор может представлять собой часть контроллера. Электрическая схема может содержать дополнительные электронные компоненты. Электрическая схема может быть выполнена с возможностью регулирования подачи питания на нагревательный элемент. Питание может подаваться на нагревательный элемент непрерывно после активации устройства, генерирующего аэрозоль, или может подаваться с перерывами, например, от затяжки к затяжке. Питание может подаваться на нагревательный элемент в виде импульсов электрического тока. Электрическая схема может быть выполнена с возможностью отслеживания электрического сопротивления нагревательного элемента и, предпочтительно, с возможностью управления подачей питания на нагревательный элемент в зависимости от электрического сопротивления нагревательного элемента.

Устройство, генерирующее аэрозоль, может содержать источник питания, обычно батарею, внутри основного корпуса устройства, генерирующего аэрозоль. В одном аспекте источник питания представляет собой литий-ионную батарею. В альтернативном варианте осуществления источник питания может представлять собой никель-металлогидридную батарею, никель-кадмиевую батарею или батарею на основе лития, например, литий-кобальтовую, литий-железо-фосфатную, литий-титановую или литий-полимерную батарею. В альтернативном варианте осуществления источник питания может представлять собой устройство накопления заряда другого вида, такое как конденсатор. Источник питания может нуждаться в перезарядке и может иметь емкость, которая обеспечивает накопление достаточного количества энергии для одного или более сеансов использования; например, источник питания может иметь достаточную емкость для непрерывного генерирования аэрозоля в течение периода, составляющего приблизительно шесть минут, или в течение периода, кратного шести минутам. В другом примере источник питания может иметь емкость, достаточную для обеспечения заданного количества затяжек или отдельных активаций нагревательного элемента.

Во всех аспектах настоящего изобретения нагревательный элемент может содержать электрически резистивный материал. Подходящие электрически резистивные материалы включают, но без ограничения: полупроводники, такие как легированная керамика, электрически «проводящую» керамику (такую как, например, дисилицид молибдена), углерод, графит, металлы, сплавы металлов и композиционные материалы, изготовленные из керамического материала и металлического материала. Такие композиционные материалы могут содержать легированную или нелегированную керамику. Примеры подходящей легированной керамики включают легированные карбиды кремния. Примеры подходящих металлов включают титан, цирконий, тантал, платину, золото и серебро. Примеры подходящих сплавов металлов включают нержавеющую сталь, никель-, кобальт-, хром-, алюминий-, титан-, цирконий-, гафний-, ниобий-, молибден-, тантал-, вольфрам-, олово-, галлий-, марганец-, золото- и железосодержащие сплавы, а также суперсплавы на основе никеля, железа, кобальта, нержавеющей стали, Timetal® и сплавы на основе железа-марганца-алюминия. В композитных материалах электрически резистивный материал может необязательно быть встроен в изоляционный материал, инкапсулирован в него или покрыт им, или наоборот, в зависимости от кинетики переноса энергии и требуемых наружных физико-химических свойств.

Нагревательный элемент может быть частью устройства, генерирующего аэрозоль. Устройство, генерирующее аэрозоль, может содержать внешний нагревательный элемент.

Термин «внешний» в этом контексте означает, что нагревательный элемент выполнен «внешним» относительно субстрата, образующего аэрозоль.

Внешний нагревательный элемент может иметь любую подходящую форму. Например, внешний нагревательный элемент может иметь форму одного или более листов гибкой нагревательной фольги на диэлектрическом субстрате, таком как полиимидный. Листам гибкой нагревательной фольги может быть придана форма, соответствующая периметру полости для размещения субстрата. В альтернативном варианте осуществления внешний нагревательный элемент может иметь форму металлической решетки или решеток, гибкой печатной платы, литого соединительного устройства (MID), керамического нагревателя, гибкого нагревателя из углеродного волокна, или может быть образован с использованием технологии нанесения покрытия, такой как плазменное осаждение из паровой фазы, на подложке подходящей формы. Внешний нагревательный элемент также может быть выполнен с использованием металла, характеризующегося определенной зависимостью между температурой и удельным сопротивлением. В таком приведенном в качестве примера устройстве металл может быть выполнен в виде дорожки между двумя слоями подходящих изоляционных материалов. Выполненный таким образом внешний нагревательный элемент может использоваться как для нагрева, так и для отслеживания температуры внешнего нагревательного элемента во время работы.

В качестве альтернативы электрически резистивному нагревательному элементу нагревательный элемент может быть выполнен в виде индукционного нагревательного элемента. Индукционный нагревательный элемент может содержать катушку индуктивности и токоприемник. В целом токоприемник представляет собой материал, способный генерировать тепло при проникании в него переменного магнитного поля при помещении в переменное магнитное поле. В соответствии с настоящим изобретением токоприемник может быть электропроводным или магнитным, или как электропроводным, так и магнитным. Переменное магнитное поле, создаваемое одной или несколькими катушками индуктивности, нагревает токоприемник, который затем передает тепло на субстрат, образующий аэрозоль, в результате чего образуется аэрозоль. Передача тепла может происходить в основном за счет теплопроводности. Такая теплопередача происходит наилучшим образом, если токоприемник находится в тесном тепловом контакте с субстратом, образующим аэрозоль.

Токоприемник может быть выполнен из любого материала, способного к индукционному нагреву до температуры, достаточной для генерирования аэрозоля из субстрата, образующего аэрозоль. Предпочтительный токоприемник может содержать ферромагнитный материал или ферримагнитный материал, например, ферромагнитный сплав, ферритное железо, или ферромагнитную сталь, или нержавеющую сталь, или состоять из них. Подходящий токоприемник может быть выполнен из алюминия или содержать его. Предпочтительные токоприемники могут быть нагреты до температуры, превышающей 250 градусов по Цельсию.

Предпочтительные токоприемники представляют собой токоприемники из металла, например, из нержавеющей стали. Однако материалы токоприемника могут также содержать графит, молибден, карбид кремния, алюминий, ниобий, сплавы инконель (аустенитные суперсплавы на основе никель-хрома), металлизированные пленки, керамику, такую как, например, диоксид циркония, переходные металлы, такие как, например, железо, кобальт, никель, или компоненты в виде металлоидов, таких как, например, бор, углерод, кремний, фосфор, алюминий, либо могут быть выполнены из них.

При использовании индукционного нагревательного элемента индукционный нагревательный элемент может быть выполнен в виде внешнего нагревателя, как описано в данном документе. Если индукционный нагревательный элемент выполнен в виде внешнего нагревательного элемента, токоприемный элемент предпочтительно выполнен в виде цилиндрического токоприемника, по меньшей мере частично окружающего полость или образующего боковую стенку полости.

Нагревательный элемент преимущественно нагревает субстрат, образующий аэрозоль, за счет теплопроводности. Нагревательный элемент может по меньшей мере частично контактировать с субстратом или носителем, на который осажден субстрат.

Часть шарнирной крышки кожуха устройства, генерирующего аэрозоль, может быть выполнена с возможностью ее перемещения между закрытым и открытым положением. Когда крышка находится в открытом положении, нагревательная камера устройства, генерирующего аэрозоль, доступна. Когда крышка находится в открытом положении, изделие, генерирующее аэрозоль, может быть вставлено в нагревательную камеру устройства, генерирующего аэрозоль, или извлечено из нее.

Когда часть крышки находится в закрытом положении, нагревательная камера устройства, генерирующего аэрозоль, доступна для пользователя. Когда часть крышки находится в закрытом положении, изделие, генерирующее аэрозоль, может удерживаться частью крышки в нагревательной камере устройства, генерирующего аэрозоль.

В процессе работы шарнирная крышка может находиться в закрытом положении. Во время работы субстрат, образующий аэрозоль, может полностью содержаться внутри устройства, генерирующего аэрозоль. В процессе работы изделие, генерирующее аэрозоль, может быть полностью заключено в устройстве, генерирующем аэрозоль. В процессе работы изделие, генерирующее аэрозоль, может быть размещено внутри нагревательной камеры устройства, генерирующего аэрозоль. В этом случае пользователь может осуществлять затяжку через мундштук устройства, генерирующего аэрозоль.

Подпружиненный механизм может быть выполнен с возможностью осуществлять перемещение мундштука при открывании или закрывании части крышки. Подпружиненный механизм может быть выполнен с возможностью осуществлять перемещение мундштука в зависимости от присутствия или отсутствия изделия, генерирующего аэрозоль, в нагревательной камере устройства, генерирующего аэрозоль.

Подпружиненный механизм может быть выполнен с возможностью перемещать или удерживать мундштук в первом, убранном положении, когда крышка находится в открытом положении или когда в нагревательную камеру не вставлено изделие, генерирующее аэрозоль.

В результате убирания мундштука в кожух мундштук больше не выдвинут из кожуха. Это может облегчать обращение с устройством, генерирующим аэрозоль. Это может, в частности, облегчать хранение устройства, генерирующего аэрозоль, в кармане или сумке пользователя. Дополнительно, убирание мундштука в кожух может обеспечивать защиту мундштука от случайного повреждения.

Мундштук может быть выполнен с возможностью перемещать его линейно в соответствующем направляющем канале части крышки. Подпружиненный механизм может содержать пружину, которая смещает мундштук в направлении кожуха или части крышки, когда часть крышки находится в открытом положении, или когда в нагревательную камеру не вставлено изделие, генерирующее аэрозоль. Пружина может быть выполнена таким образом, что мундштук будет полностью убран в часть крышки в первом положении.

Устройство, генерирующее аэрозоль, может быть выполнено таким образом, что подпружиненный механизм перемещает мундштук во второе положение, когда изделие, генерирующее аэрозоль, находится в нагревательной камере устройства, генерирующего аэрозоль. Мундштук может быть выполнен с возможностью выдвигаться из крышки устройства, генерирующего аэрозоль, во втором положении.

Устройство, генерирующее аэрозоль, может быть выполнено таким образом, что подпружиненный механизм автоматически перемещает мундштук во второе, выдвинутое положение при закрывании части крышки в случае, если в нагревательной камере устройства, генерирующего аэрозоль, присутствует изделие, генерирующее аэрозоль.

Устройство, генерирующее аэрозоль, может быть выполнено таким образом, что при закрывании части крышки дальний конец мундштука контактирует с ближним концом изделия, генерирующего аэрозоль, которое вставлено в нагревательную камеру устройства, генерирующего аэрозоль.

В настоящем документе термины «расположенный раньше по потоку», «расположенный дальше по потоку», «ближний» или «проксимальный», «дальний» или «дистальный», «передний» и «задний» относятся к описанию относительных положений компонентов или частей компонентов устройства, генерирующего аэрозоль, относительно направления, в котором пользователь делает затяжку на устройстве, генерирующем аэрозоль, во время его применения.

Пружина сжатия может иметь постоянную пружины, которая меньше коэффициента сжатия изделия, генерирующего аэрозоль. Пружина сжатия может иметь постоянную пружины, которая меньше 20 Н/м. Пружина сжатия может иметь постоянную пружины, которая меньше 10 Н/м.

Соответственно, при продолжающемся закрывающем перемещении части крышки ближний конец изделия, генерирующего аэрозоль, выталкивает мундштук из части крышки, в то же время сжимая пружину сжатия пружинного механизма. Если часть крышки находится в полностью закрытом положении, мундштук выдвинут из части крышки. В этой конфигурации мундштук выдвинут достаточно далеко от поверхности части крышки, чтобы пользователь мог поместить мундштук в рот с целью вдыхания.

С помощью описанного выше пружинного механизма мундштук автоматически выталкивается из кожуха без необходимости в каких-либо дополнительных манипуляциях со стороны пользователя. Дополнительно выдвинутый мундштук указывает пользователю, что изделие, генерирующее аэрозоль, вставлено в нагревательную камеру, и что устройство, генерирующее аэрозоль, может быть готово к использованию.

Мундштук может быть дополнительно выполнен с возможностью взаимодействовать с изделием, генерирующим аэрозоль, с обеспечением уплотнения. Соответственно, при перемещении мундштука во второе положение может быть образован ограниченный путь потока воздуха от изделия, генерирующего аэрозоль, через мундштук. Этот эффект может быть дополнительно усилен подпружиненным механизмом, который во втором положении плотно прижимает мундштук к ближнему концу изделия, генерирующего аэрозоль.

Нагревательная камера устройства, генерирующего аэрозоль, может иметь донную поверхность, которая ограничивает перемещение изделия, генерирующего аэрозоль, в нагревательную камеру.

Основная часть устройства, генерирующего аэрозоль, может быть дополнительно выполнена с возможностью образовывать камеру для хранения. Камера для хранения может быть расположена смежно с нагревательной камерой. Камера для хранения может быть отделена от нагревательной камеры донной поверхностью нагревательной камеры.

Камера для хранения может иметь размер, который соответствует по меньшей мере размеру изделия, генерирующего аэрозоль. Камера для хранения может быть выполнена с возможностью хранения по меньшей мере одного изделия, генерирующего аэрозоль. Камера для хранения может быть выполнена с возможностью хранения по меньшей мере одного расходного изделия, генерирующего аэрозоль.

Устройство, генерирующее аэрозоль, может быть выполнено с возможностью облегчать перемещение изделий, генерирующих аэрозоль, из нагревательной камеры в камеру для хранения. Устройство, генерирующее аэрозоль, может быть выполнено с возможностью облегчать перемещение изделий, генерирующих аэрозоль, из камеры для хранения в нагревательную камеру.

Для обеспечения возможности перемещения изделий, генерирующих аэрозоль, из камеры для хранения или в нее устройство, генерирующее аэрозоль, может содержать открывающий механизм. Открывающий механизм может быть выполнен с возможностью образовывать отверстие в донной поверхности нагревательной камеры.

Открывающий механизм может образовывать канал для перемещения изделия, генерирующего аэрозоль, между нагревательной камерой и камерой для хранения. Например, израсходованное изделие, генерирующее аэрозоль, после использования может быть перенесено в камеру для хранения. В качестве другого примера свежее изделие, генерирующее аэрозоль, может быть перемещено из камеры для хранения в нагревательную камеру.

Донная поверхность может быть образована подвижным элементом, который смещается в обычно закрытое положение подходящим механизмом, таким как пружинный механизм. Подвижный элемент может работать во взаимодействии с кнопкой или ползунком. Когда пользователь активирует кнопку или ползунок, подвижный элемент может быть перемещен в открытое положение, в котором открыт канал между нагревательной камерой и камерой для хранения.

Для перемещения изделия, генерирующего аэрозоль, из нагревательной камеры в камеру для хранения пользователь может сначала активировать кнопку или ползунок, чтобы открыть канал в дне нагревательной камеры. Затем пользователь может втолкнуть мундштук в кожух. В этом случае дальний конец мундштука толкает изделие, генерирующее аэрозоль. Поскольку донная поверхность нагревательной камеры теперь открыта, перемещение внутрь изделия, генерирующего аэрозоль, больше не ограничивается, и изделие, генерирующее аэрозоль, перемещается вниз в камеру для хранения.

Расположение камеры для хранения смежно с нагревательной камерой и под ней (если рассматривать конструкцию, изображенную в графических материалах, которые обсуждаются ниже) может давать преимущества, поскольку сила тяжести может способствовать переносу изделия, генерирующего аэрозоль, в камеру для хранения.

Может быть предусмотрен механизм переноса, который может дополнительно облегчать перенос изделия, генерирующего аэрозоль, в камеру для хранения.

Механизм переноса может содержать вращающееся колесо, которое фрикционно взаимодействует с внешней поверхностью изделия, генерирующего аэрозоль, для переноса изделия, генерирующего аэрозоль, из нагревательной камеры в камеру для хранения. Механизм переноса может содержать два расположенных друг против друга вращающихся колеса. Два расположенных друг против друга вращающихся колеса могут фрикционно взаимодействовать с изделием, генерирующим аэрозоль, между ними. За счет вращения двух расположенных друг против друга вращающихся колес изделие, генерирующее аэрозоль, может быть перемещено вниз из нагревательной камеры в камеру для хранения.

Указанные одно или более вращающихся колес могут приводиться в действие вручную. Для этого может быть обеспечена возможность прямого или опосредованного доступа пользователя к указанным одному или более вращающимся колесам снаружи кожуха устройства, генерирующего аэрозоль. Применение такого механизма переноса дает преимущество, заключающееся в том, что пользователю не обязательно трогать изделие, генерирующее аэрозоль, рукой. Это может восприниматься как повышение удобства обращения с устройством, генерирующим аэрозоль.

Вращающиеся колеса или механизм переноса также могут приводиться в действие двигателем. В таких вариантах осуществления с указанными одним или более вращающимися колесами может механически взаимодействовать электрический двигатель, который может находиться под управлением контроллера устройства, генерирующего аэрозоль. Электроприводной механизм переноса может дополнительно улучшать обращение с устройством, генерирующим аэрозоль. Дополнительно, в таких вариантах осуществления отсутствует необходимость в механическом взаимодействии с указанными одним или более вращающимися колесами снаружи, что может давать преимущество с точки зрения хранения устройства, когда оно не используется.

Механизм переноса может запускаться управляемыми пользователем переключателем или нажимной кнопкой, расположенными на кожухе устройства, генерирующего аэрозоль. Механизм переноса также может автоматически запускаться пользователем, когда пользователь толкает мундштук в направлении кожуха.

Мундштук может быть выполнен из жесткого материала. Мундштук может быть выполнен из полимерного материала. Мундштук может иметь трубчатую форму. Мундштук может обладать жесткостью, позволяющей сжимать пружину сжатия и вталкивать изделие, генерирующее аэрозоль, в камеру для хранения.

В вариантах осуществления, в которых мундштук не используется для сжимания пружины сжатия подпружиненного механизма, мундштук также может быть выполнен из упругого пластмассового материала малой жесткости. Упругий пластмассовый материал может быть удобен в обращении. Дополнительно, упругий материал может обеспечить хорошее уплотнение ближнего конца изделия, генерирующего аэрозоль.

Подпружиненный механизм может содержать удерживающий элемент, который может удерживать мундштук в первом, убранном положении в кожухе, если крышка открыта или если крышка закрыта и в нагревательную камеру устройства, генерирующего аэрозоль, не вставлено изделие, генерирующее аэрозоль. Подпружиненный механизм может содержать подпружиненный толкательный элемент, который удерживается в убранном положении удерживающим элементом, если часть крышки открыта, или если часть крышки закрыта и в нагревательную камеру устройства, генерирующего аэрозоль, не вставлено изделие, генерирующее аэрозоль. Вместе с убранным толкательным элементом мундштук также удерживается в первом, убранном положении.

Удерживающий элемент может удерживать разжимную пружину в сжатой конфигурации, в которой мундштук удерживается в убранном положении.

Подпружиненный механизм может содержать рычажный механизм, который выполнен с возможностью перемещать удерживающий элемент и таким образом разблокировать толкательный элемент, если в нагревательную камеру вставлено изделие, генерирующее аэрозоль, и часть крышки закрыта. Рычажный механизм может содержать установленный с возможностью поворота рычаг. Нижний конец рычага может контактировать с внешней окружной поверхностью изделия, генерирующего аэрозоль, расположенного в нагревательной камере, при закрывании части крышки. Нижний конец рычага может контактировать с изделием, генерирующим аэрозоль, и за счет этого может поворачиваться вокруг своей оси вращения. Таким образом рычаг может перемещать удерживающий элемент для разблокирования толкательного элемента. Затем толкательный элемент может выталкиваться в направлении наружу разжимной пружиной. Перемещение толкательного элемента в направлении наружу может быть ограничено блокирующим рычажком. Когда толкательный элемент приходит в контакт с блокирующим рычажком, мундштук может быть позиционирован во втором, выдвинутом положении.

Оба описанных выше подпружиненных механизма обеспечивают возможность автоматического убирания мундштука в кожух, если устройство, генерирующее аэрозоль, открыто или если изделие, генерирующее аэрозоль, не вставлено. Другими словами, если устройство, генерирующее аэрозоль, не предполагается скоро использовать, мундштук безопасно убирают в кожух. С другой стороны, если устройство приведено в режим готовности для использования и в него вставлено изделие, генерирующее аэрозоль, мундштук автоматически выдвигается из кожуха, в результате чего мундштук можно удобным образом поместить в рот пользователя. Для этого не требуются никакие дополнительные ручные манипуляции с устройством, генерирующим аэрозоль. Это в целом улучшает удобство обращения с устройством, генерирующим аэрозоль, в обоих вариантах осуществления.

В вариантах осуществления перемещение шарнирно присоединенной крышки может использоваться для облегчения переноса израсходованного изделия, генерирующего аэрозоль, в камеру для хранения в устройстве, генерирующем аэрозоль.

Для этой цели шарнирно присоединенная крышка может быть соединена с приводным механизмом. Приводной механизм может использоваться для открывания донной поверхности нагревательной камеры. Приводной механизм может быть выполнен с возможностью взаимодействовать с подвижным элементом и перемещать подвижный элемент в открытое положение, в котором открывается канал из нагревательной камеры в камеру для хранения.

Приводной механизм может быть дополнительно выполнен с возможностью соединения с механизмом переноса. Приводной механизм может быть выполнен с возможностью приводить в действие по меньшей мере одно вращающееся колесо механизма переноса. Таким образом перемещение шарнирной крышки используется для обеспечения необходимой движущей силы для обеспечения перемещения использованного расходника в камеру для хранения.

Открывание донной поверхности нагревательной камеры и приведение в действие механизма переноса для перемещения использованного расходника в камеру для хранения могут быть выполнены одновременно за одно открывающее перемещение шарнирной крышки.

В альтернативном варианте осуществления эти перемещения могут быть отделены друг от друга и могут быть выполнены в последовательных этапах. Например, при первом открывающем перемещении может быть открыта донная поверхность нагревательной камеры. При последующем закрывании крышки может быть осуществлен второй этап перемещения, на котором приводной механизм крышки соединяется с и взаимодействует с приводным механизмом для перемещения использованного расходника в камеру для хранения. Такие варианты осуществления, опять же, дают преимущество, заключающееся в том, что пользователю не обязательно трогать рукой изделие, генерирующее аэрозоль, в процессе переноса. Более того, в таком варианте осуществления не нужны дополнительные подвижные элементы, поскольку все необходимые перемещения могут быть обеспечены открывающим и закрывающим перемещением крышки.

Камера для хранения может быть выполнена с возможностью удерживать единственное изделие, генерирующее аэрозоль. Это позволяет снизить потребность в пространстве для устройства, генерирующего аэрозоль.

Камера для хранения также может быть выполнена с возможностью удерживать множество изделий, генерирующих аэрозоль. Например, камера для хранения может содержать элемент для хранения, который выполнен с возможностью удерживать множество изделий, генерирующих аэрозоль. Элемент для хранения может содержать множество держателей, каждый из которых выполнен с возможностью приема единственного изделия, генерирующего аэрозоль. Элемент для хранения может иметь вращательно-симметричную конструкцию. Держатели могут быть равномерно распределены на элементе для хранения. Элемент для хранения может быть установлен с возможностью вращения в камере для хранения. Перед переносом израсходованного изделия, генерирующего аэрозоль, в камеру для хранения, элемент для хранения может быть повернут таким образом, чтобы свободный держатель был размещен под отверстием в нагревательную камеру. Когда все держатели заняты израсходованными изделиями, генерирующими аэрозоль, камеру для хранения необходимо открыть и израсходованные изделия, генерирующие аэрозоль, необходимо извлечь из устройства, генерирующего аэрозоль.

Элемент для хранения также может быть выполнен с возможностью удерживать свежие и неиспользованные изделия, генерирующие аэрозоль. Устройство, генерирующее аэрозоль, может быть выполнено таким образом, чтобы обеспечивать возможность переноса свежих изделий, генерирующих аэрозоль, из камеры для хранения в нагревательную камеру. Благодаря такой функциональности камера для хранения может не только использоваться для удерживания израсходованных изделий, но также может использоваться для удерживания одного или более свежих изделий, генерирующих аэрозоль. За счет этого может быть увеличен период использования устройства, генерирующего аэрозоль.

Для переноса свежих изделий, генерирующих аэрозоль, из камеры для хранения в нагревательную камеру держатели в элементе для хранения могут содержать подпружиненный механизм. Держатели могут быть заблокированы во время хранения в убранном положении для хранения. При переносе в нагревательную камеру элемент для хранения сначала поворачивается в положение, в котором держатель, удерживающий свежее изделие, генерирующее аэрозоль, позиционирован под нагревательной камерой. Затем этот держатель может быть разблокирован таким образом, что изделие, генерирующее аэрозоль, выталкивается наверх в направлении нагревательной камеры. Свежее изделие, генерирующее аэрозоль, проталкивается вверх по меньшей мере настолько далеко, что оно приходит во взаимодействие с указанным по меньшей мере одним вращающимся колесом механизма переноса. Затем механизм переноса переносит свежее изделие, генерирующее аэрозоль, в нагревательную камеру. Для этого загрузочного перемещения обеспечивается работа механизма переноса, по существу обратная описанному ранее перемещению расходных изделий, генерирующих аэрозоль, в камеру для хранения.

Вращение элемента для хранения может быть осуществлено с помощью механизма, который может быть приведен в действие пользователем вручную. В альтернативном варианте осуществления это вращательное перемещение может обеспечиваться электрическим двигателем. В дополнительном альтернативном варианте осуществления вращательное перемещение может достигаться за счет соединения элемента для хранения с приводным механизмом, приводимым в действие перемещением шарнирной крышки.

Полная операция замены, включающая перенос использованного изделия, генерирующего аэрозоль, в камеру для хранения и замещение его свежим изделием, генерирующим аэрозоль, может быть выполнена путем последовательного открывания и закрывания шарнирной крышки. Для этой цели приводной механизм может быть выполнен с возможностью последовательного соединения с различными подвижными элементами, которые используются для осуществления процедуры замены изделия, генерирующего аэрозоль.

Ниже представлен не являющийся исчерпывающим список неограничивающих примеров. Любые один или более из признаков этих примеров можно комбинировать с любыми одним или более признаками другого примера, варианта осуществления или аспекта, описанных в настоящем документе.

Пример A: Устройство, генерирующее аэрозоль, содержащее

- кожух, имеющий основную часть и часть крышки, причем часть крышки шарнирно соединена с основной частью,

- мундштук, расположенный на части крышки, причем мундштук выполнен с возможностью его перемещения между первым положением, в котором мундштук убран в кожух, и вторым положением, в котором мундштук выдвинут из части крышки, и

- подпружиненный механизм, причем подпружиненный механизм выполнен с возможностью перемещать мундштук из одного положения в другое положение.

Пример B: Устройство, генерирующее аэрозоль, в соответствии с примером 1, в котором основная часть содержит источник питания, управляющую электронику и нагревательную камеру.

Пример C: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором подпружиненный механизм выполнен с возможностью осуществлять перемещение мундштука при открывании или закрывании части крышки.

Пример D: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором подпружиненный механизм выполнен с возможностью осуществлять перемещение мундштука в зависимости от присутствия или отсутствия изделия, генерирующего аэрозоль, в нагревательной камере устройства, генерирующего аэрозоль.

Пример E: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором подпружиненный механизм выполнен с возможностью перемещать мундштук в первое положение, когда в нагревательной камере устройства, генерирующего аэрозоль, отсутствует изделие, генерирующее аэрозоль.

Пример F: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором подпружиненный механизм выполнен с возможностью перемещать мундштук во второе положение, когда в нагревательной камере устройства, генерирующего аэрозоль, находится изделие, генерирующее аэрозоль.

Пример G: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором мундштук во втором положении взаимодействует с обеспечением уплотнения с изделием, генерирующим аэрозоль, с образованием ограниченного пути потока воздуха от изделия, генерирующего аэрозоль, через мундштук.

Пример H: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором нагревательная камера в основной части является продолговатой и имеет поперечное сечение, соответствующее поперечному сечению изделия, генерирующего аэрозоль, которое подлежит использованию с и вставке в нагревательную камеру устройства, генерирующего аэрозоль.

Пример I: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором нагревательная камера содержит внешний нагреватель для нагревания изделия, генерирующего аэрозоль.

Пример J: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором нагревательная камера имеет донную поверхность, которая ограничивает перемещение изделия, генерирующего аэрозоль, в нагревательную камеру.

Пример K: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором основная часть содержит камеру для хранения, которая расположена под донной поверхностью нагревательной камеры.

Пример L: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором камера для хранения выполнена с возможностью хранения по меньшей мере одного использованного изделия, генерирующего аэрозоль.

Пример M: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, содержащее открывающий механизм для открывания донной поверхности нагревательной камеры.

Пример N: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором открывающий механизм для открывания донной поверхности содержит кнопку или ползунок.

Пример O: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, содержащее механизм переноса, выполненный с возможностью переносить изделие, генерирующее аэрозоль, из нагревательной камеры в камеру для хранения.

Пример P: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором механизм переноса содержит вращающееся колесо, которое фрикционно взаимодействует с внешней поверхностью изделия, генерирующего аэрозоль, для переноса изделия, генерирующего аэрозоль, из нагревательной камеры в камеру для хранения.

Пример Q: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором вращающееся колесо приводят в действие вручную или оно приводится в действие электрическим двигателем.

Пример R: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором мундштук выполнен из жесткого материала, и механизм переноса запускается, когда пользователь вдавливает мундштук в направлении кожуха.

Пример S: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором мундштук выполнен из жесткого материала, и подпружиненный механизм содержит пружину сжатия, которая выполнена с возможностью удерживать мундштук в первом положении, когда в нагревательную камеру устройства, генерирующего аэрозоль, не вставлено изделие, генерирующее аэрозоль, и при этом пружина сжатия сжата и мундштук выступает из кожуха при закрывании крышки, когда изделие, генерирующее аэрозоль, вставлено в нагревательную камеру устройства, генерирующего аэрозоль.

Пример T: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором постоянная пружины пружины сжатия меньше сопротивления сжатию изделия, генерирующего аэрозоль.

Пример U: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором постоянная пружины ниже 10 Н/м.

Пример V: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором мундштук выполнен из мягкого пластмассового материала (который приятен в обращении и обеспечивает хорошее уплотнение расходника).

Пример W: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором механизм перемещения содержит подпружиненный толкательный элемент, который блокируется и удерживает мундштук в крышке, если в устройство, генерирующее аэрозоль, не вставлено изделие, генерирующее аэрозоль.

Пример X: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором механизм перемещения содержит рычажный механизм, который разблокирует удерживающий элемент таким образом, что подпружиненный толкательный элемент разблокируется и толкает мундштук, выдвигая его из части крышки, если изделие, генерирующее аэрозоль, вставлено в устройство, генерирующее аэрозоль.

Пример Y: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором механизм перемещения содержит рычажный механизм, который содержит рычаг, контактирующий с внешней поверхностью изделия, генерирующего аэрозоль, и за счет этого поворачивается и перемещает удерживающий элемент в положение разблокировки.

Пример Z: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором часть крышки соединена с приводным механизмом, содержащим колесо переноса, которое выполнено с возможностью вынуждать изделие, генерирующее аэрозоль, перемещаться в камеру для хранения.

Пример ZA: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором камера для хранения выполнена с возможностью удерживать множество изделий, генерирующих аэрозоль.

Пример ZB: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором камера для хранения содержит элемент для хранения для удерживания множества изделий, генерирующих аэрозоль.

Пример ZC: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором элемент для хранения выполнен с возможностью вращения и содержит множество держателей, причем каждый контейнер выполнен с возможностью приема единственного изделия, генерирующего аэрозоль.

Пример ZD: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором держатели равномерно распределены по окружности элемента для хранения.

Пример ZE: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором держатели подпружинены, причем держатели заблокированы на время хранения и выполнены с возможностью разблокировки, когда изделие, генерирующее аэрозоль, следует перенести в нагревательную камеру устройства, генерирующего аэрозоль.

Пример ZF: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором механизм переноса выполнен с возможностью тянуть изделие, генерирующее аэрозоль, вверх в нагревательную камеру.

Пример ZG: Устройство, генерирующее аэрозоль, в соответствии с любым предыдущим примером, в котором механизм переноса приводится в действие открывающим и закрывающим перемещением части шарнирной крышки.

Признаки, описанные в отношении одного варианта осуществления, могут быть в равной степени применены к другим вариантам осуществления настоящего изобретения.

Настоящее изобретение будет далее описано исключительно в качестве примера со ссылкой на прилагаемые чертежи, на которых:

Фиг. 1 - система, генерирующая аэрозоль, согласно уровню техники;

Фиг. 2 - устройство, генерирующее аэрозоль, согласно настоящему изобретению;

Фиг. 3 - механизм переноса устройства, генерирующего аэрозоль;

Фиг. 4 - подпружиненный механизм для перемещения мундштука; и

Фиг. 5 – детальный вид камеры для хранения в устройстве, генерирующем аэрозоль.

На Фиг. 1 показана система 10, генерирующая аэрозоль, из уровня техники, содержащая устройство 12, генерирующее аэрозоль, и изделие 14, генерирующее аэрозоль. Устройство 12, генерирующее аэрозоль, содержит основную часть 16 и съемную часть 18 крышки. Часть 18 крышки в свою очередь содержит сменный мундштук 20. Слева на Фиг. 1 изображен покомпонентный вид системы, генерирующей аэрозоль.

Справа на Фиг. 1 показано полностью собранное устройство 12, генерирующее аэрозоль, со вставленным изделием 14, генерирующим аэрозоль. При использовании изделие 14, генерирующее аэрозоль, полностью размещено в закрытой полости внутри устройства 12, генерирующего аэрозоль. Пользователь может вдыхать аэрозоль через сменный мундштук 20.

На Фиг. 2 показано устройство 12, генерирующее аэрозоль, в соответствии с настоящим изобретением. Устройство 12, генерирующее аэрозоль, содержит основную часть 16 и часть 18 крышки. Часть 18 крышки и основная часть 16 образуют кожух устройства 12, генерирующего аэрозоль. Часть 18 крышки шарнирно соединена с основной частью 16. В основной части 16

устройство 12, генерирующее аэрозоль, содержит источник питания (не показан) и электрическую схему (не показана), содержащую контроллер для управления работой устройства 12, генерирующего аэрозоль. Устройство 12, генерирующее аэрозоль, дополнительно содержит нагревательную камеру 22 с резистивным нагревательным элементом 24. Донная поверхность нагревательной камеры 22 образована перфорированным элементом 26. Перфорированный элемент 26 ограничивает перемещение вниз изделия 14, генерирующего аэрозоль, в нагревательной камере 22. Перфорированный элемент также обеспечивает возможность поступления окружающего воздуха из пути 27 потока воздуха в нагревательную камеру.

Мундштук 20 расположен на части 18 крышки. Мундштук представляет собой жесткую полимерную трубку, которая выполнена с возможностью линейного перемещения внутри канала 28, образованного в части 18 крышки. Часть 18 крышки содержит подпружиненный механизм 30. Подпружиненный механизм 30 содержит пружину 32 сжатия, которая смещает и удерживает мундштук 20 в первом положении 34. В первом положении 34 мундштук полностью убран в часть 18 крышки. Когда часть 18 крышки закрыта и в нагревательную камеру 22 не вставлено изделие 14, генерирующее аэрозоль, или если часть 18 крышки открыта, пружина 32 сжатия удерживает мундштук 20 в первом положении 34. Эти ситуации изображены на левом виде и на среднем виде на Фиг. 2.

Когда в нагревательную камеру 22 устройства 12, генерирующего аэрозоль, вставлено изделие 14, генерирующее аэрозоль, это изделие 14, генерирующее аэрозоль, взаимодействует с мундштуком 20 при закрывании крышки 18. Как показано на правом виде на Фиг. 2, ближний конец 14a изделия 14, генерирующего аэрозоль, контактирует с дальним концом 21 мундштука 20. Постоянная пружины пружины 32 сжатия меньше, чем сопротивление сжатию изделия 14, генерирующего аэрозоль. Соответственно, при закрывании части крышки, как показано на правом виде на Фиг. 2, изделие 14, генерирующее аэрозоль, сжимает пружину 32 сжатия и выталкивает мундштук 20 из части 18 крышки. Когда часть 18 крышки полностью закрыта, мундштук 20 перемещается во второе положение 36, в котором мундштук 20 выдвинут из части 18 крышки. В этой конфигурации мундштук 20 может быть помещен в рот пользователя.

При активации нагревательного элемента 24 субстрат, образующий аэрозоль, изделия 14, генерирующего аэрозоль, нагревается. Окружающий воздух направляется в нагревательную камеру 22 через путь 27 для потока воздуха, образованный в устройстве 12, генерирующем аэрозоль. Окружающий воздух смешивается с паром, генерируемым в нагревательной камере 22, и образует аэрозоль, вдыхаемый пользователем через мундштук 20.

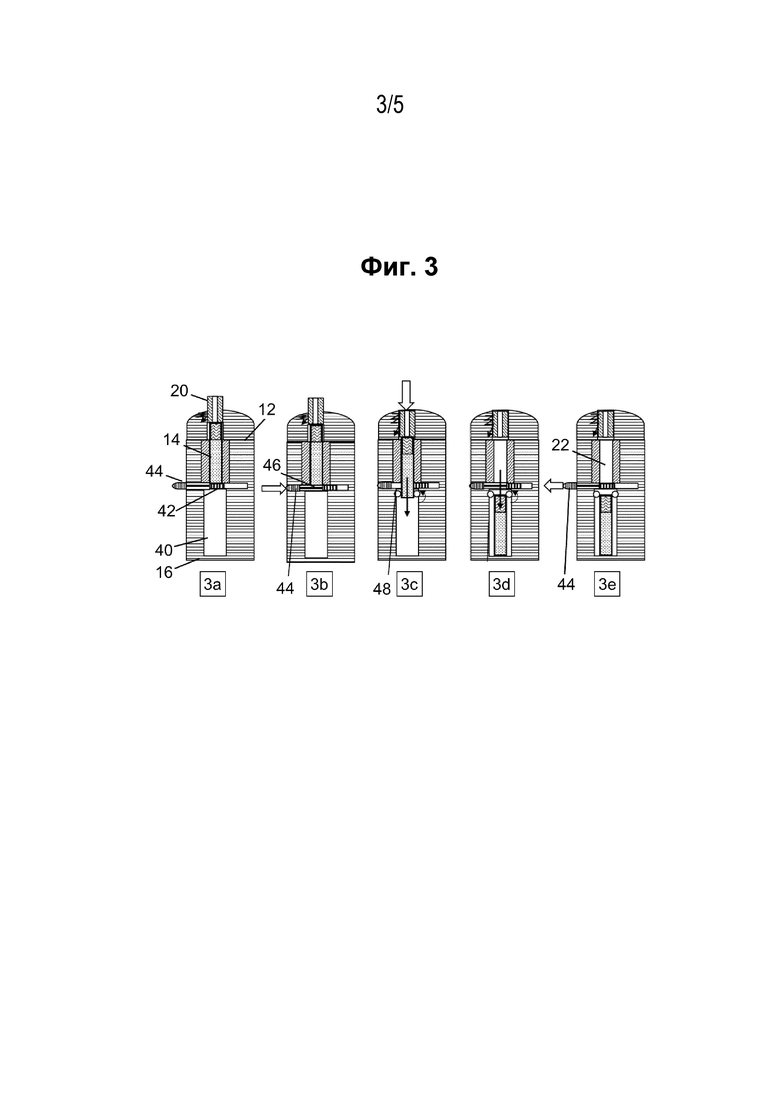

На Фиг. 3 показан дополнительный признак описанного выше варианта осуществления и проиллюстрирован механизм переноса для переноса израсходованного изделия 14, генерирующего аэрозоль, из нагревательной камеры 22 в камеру 40 для хранения.

Как показано на Фиг. 3a, устройство 12, генерирующее аэрозоль, дополнительно содержит камеру 40 для хранения, которая расположена в основной части 16 устройства 12, генерирующего аэрозоль. В показанной конфигурации камера 40 для хранения расположена под нагревательной камерой 22 и отделена от нагревательной камеры 22 подвижным элементом 42. Подвижный элемент 42 образует донную поверхность нагревательной камеры 22 и используется для ограничения перемещения изделия 14, генерирующего аэрозоль, в нагревательную камеру 22. Подвижный элемент 42 смещается в обычно закрытое положение дополнительным пружинным механизмом, который не описан в настоящем документе в подробностях.

В результате нажатия кнопки 44 подвижный элемент 42 может быть перемещен в открытое положение, в котором открывается канал 46 между нагревательной камерой 22 и камерой 40 для хранения, как показано на Фиг. 3b.

Для запуска механизма переноса пользователь затем может толкнуть мундштук 20 в первое положение 34 в части 18 крышки. Это показано верхней стрелкой на Фиг. 3c. За счет этого мундштук 20 толкает изделие 14, генерирующее аэрозоль, через канал 46 в направлении камеры 40 для хранения, что обозначено нижней стрелкой на Фиг. 3c. Когда мундштук 20 полностью вдвинут назад в часть 18 крышки, участок на дальнем конце изделия 14, генерирующего аэрозоль, зажимается между двумя расположенными друг против друга вращающимися колесами 48. Расположенные друг против друга вращающиеся колеса 48 фрикционно взаимодействуют с внешней поверхностью изделия 14, генерирующего аэрозоль.

За счет вращения расположенных друг против друга колес 48 изделие 14, генерирующее аэрозоль, перемещается вниз из нагревательной камеры 22 в камеру 40 для хранения, как показано на Фиг. 3d. Расположенные друг против друга вращающиеся колеса 48 приводятся в действие соответствующими приводными средствами (не показаны).

Когда изделие 14, генерирующее аэрозоль, полностью перенесено в камеру 40 для хранения, как показано на Фиг. 3e, кнопка 44 может быть отпущена. При отпускании кнопки 44 подвижный элемент 42 перемещается обратно в обычно закрытое положение. Теперь устройство 12, генерирующее аэрозоль, готово для приема изделия 14, генерирующего аэрозоль. Пользователь может вставить свежее изделие 14, генерирующее аэрозоль, путем открывания части 18 шарнирной крышки.

На Фиг. 4 показан дополнительный вариант осуществления, демонстрирующий другой подпружиненный механизм 50 для перемещения мундштука 20 из первого убранного положения 34 во второе выдвинутое положение 36. Подпружиненный механизм 50 содержит подпружиненный толкательный элемент 52, который удерживается в убранном положении удерживающим элементом 54, если часть 18 крышки открыта или если часть 18 крышки закрыта и в нагревательную камеру 22 устройства 14, генерирующего аэрозоль, не вставлено изделие 14, генерирующее аэрозоль. В этой конфигурации мундштук 20 удерживается в первом, убранном положении 34. Эти ситуации изображены на двух верхних видах на Фиг. 4.

Подпружиненный механизм 50 содержит рычажный механизм, который перемещает удерживающий элемент 54 и разблокирует толкательный элемент 52, если изделие 14, генерирующее аэрозоль, вставлено в нагревательную камеру 22 и часть 18 крышки закрыта. Это показано на нижнем виде на Фиг. 4. Рычажный механизм содержит рычаг 56. Нижний конец рычага 56 контактирует с окружной поверхностью изделия 14, генерирующего аэрозоль, расположенного в нагревательной камере 22, когда часть 18 крышки закрыта. При закрывании части 18 крышки нижний конец рычага 56 контактирует с изделием 14, генерирующим аэрозоль, и за счет этого поворачивается вокруг своей оси вращения. За счет этого рычаг 56 перемещает удерживающий элемент 54 для разблокировки толкательного элемента 52. Толкательный элемент 52 выталкивается в направлении наружу разжимной пружиной 58. Перемещение в направлении наружу толкательного элемента 52 ограничено блокирующим рычажком 60. Когда толкательный элемент контактирует с блокирующим рычажком 60, мундштук 20 позиционируется во втором положении 36, в котором мундштук 20 выдвинут из части 18 крышки и может быть помещен в рот пользователя.

На Фиг. 5 показана дополнительная модификация устройства 12, генерирующего аэрозоль, в которой вращательное перемещение шарнирно соединенной части 18 крышки используется для облегчения переноса израсходованного изделия 14, генерирующего аэрозоль, в камеру 40 для хранения устройства 12, генерирующего аэрозоль.

Шарнирно присоединенная часть 18 крышки соединена с приводным элементом 64, который взаимодействует с установленным с возможностью вращения приводным колесом 66. Приводное колесо 66 взаимодействует с подвижным элементом 44, образующим донную поверхность нагревательной камеры 22. Приводное колесо 66 выполнено с возможностью перемещать подвижный элемент 44 в открытое положение, в котором открыт канал 46 между нагревательной камерой 22 и камерой 40 для хранения.

Внешняя поверхность приводного колеса 66 также может контактировать с внешней окружностью изделия 14, генерирующего аэрозоль, расположенного в нагревательной камере 22. Вращающееся приводное колесо 66 фрикционно взаимодействует с изделием 14, генерирующем аэрозоль, и вынуждает использованное изделие 14, генерирующее аэрозоль, перемещаться вниз по открытому каналу 46 в камеру 40 для хранения.

Как показано на Фиг. 5, камера 40 для хранения выполнена с возможностью удерживать множество изделий 14, генерирующих аэрозоль. Камера 40 для хранения содержит цилиндрический элемент 70 для хранения со множеством равномерно распределенных держателей 72. Каждый держатель 72 выполнен с возможностью удерживать изделие 14, генерирующее аэрозоль.

Цилиндрический элемент 70 для хранения выполнен с возможностью удерживать также множество свежих изделий 14, генерирующих аэрозоль. Устройство 12, генерирующее аэрозоль, выполнено таким образом, чтобы обеспечить возможность переноса свежих изделий 14, генерирующих аэрозоль, из камеры 40 для хранения в нагревательную камеру 22.

Для переноса свежего изделия 14, генерирующего аэрозоль, из камеры 40 для хранения в нагревательную камеру 22 каждый держатель 72 элемента 40 для хранения содержит пружинный механизм 74. Круговой удерживающий элемент 76 удерживает держатели 72, в которых находится изделие 14, генерирующее аэрозоль, в убранном положении хранения.

Для переноса свежего изделия 14, генерирующего аэрозоль, в нагревательную камеру 22, элемент 70 для хранения сначала поворачивается в положение, в котором держатель 72, удерживающий свежее изделие 14, генерирующее аэрозоль, позиционирован под нагревательной камерой 22. В этом положении изделие 14, генерирующее аэрозоль, расположено под отверстием 78 в удерживающем элементе 76, таким образом, что пружинный механизм 74 толкает свежее изделие 14, генерирующее аэрозоль, вверх в направлении нагревательной камеры 22.

Свежее изделие 14, генерирующее аэрозоль, выталкивается вверх до тех пор, пока изделие 14, генерирующее аэрозоль, не входит во взаимодействие с приводным колесом 66 механизма переноса. Затем приводной механизм переносит свежее изделие 14, генерирующее аэрозоль, в нагревательную камеру 22.

Изобретение относится к устройству, генерирующему аэрозоль. Технический результат - облегчение замены изделий, генерирующих аэрозоль и обеспечение длительного использования устройства. Устройство, генерирующее аэрозоль, содержит кожух, имеющий основную часть и часть крышки, мундштук и подпружиненный механизм. Причем часть крышки шарнирно соединена с основной частью. Мундштук расположен на части крышки и выполнен с возможностью его перемещения между первым положением, в котором мундштук убран в кожух, и вторым положением, в котором мундштук выдвинут из части крышки. Подпружиненный механизм выполнен с возможностью перемещения мундштука из указанного одного положения в указанное другое положение. 14 з.п. ф-лы, 5 ил.

1. Устройство, генерирующее аэрозоль и содержащее:

кожух, имеющий основную часть и часть крышки, причем часть крышки шарнирно соединена с основной частью;

мундштук, расположенный на части крышки и выполненный с возможностью его перемещения между первым положением, в котором мундштук убран в кожух, и вторым положением, в котором мундштук выдвинут из части крышки; и

подпружиненный механизм, выполненный с возможностью перемещения мундштука из указанного одного положения в указанное другое положение.

2. Устройство, генерирующее аэрозоль, по п. 1, в котором подпружиненный механизм выполнен с возможностью осуществления перемещения мундштука при открывании или закрывании части крышки.

3. Устройство, генерирующее аэрозоль, по п. 1 или 2, содержащее нагревательную камеру, при этом подпружиненный механизм выполнен с возможностью осуществления перемещения мундштука в зависимости от присутствия или отсутствия изделия, генерирующего аэрозоль, в нагревательной камере устройства, генерирующего аэрозоль.

4. Устройство, генерирующее аэрозоль, по п. 3, в котором подпружиненный механизм выполнен с возможностью перемещения мундштука во второе положение, когда в нагревательной камере устройства, генерирующего аэрозоль, находится изделие, генерирующее аэрозоль.

5. Устройство, генерирующее аэрозоль, по п. 1 или 2, в котором основная часть содержит нагревательную камеру, при этом нагревательная камера имеет донную поверхность, которая ограничивает перемещение изделия, генерирующего аэрозоль, в нагревательную камеру.

6. Устройство, генерирующее аэрозоль, по п. 5, в котором основная часть содержит камеру для хранения, расположенную под донной поверхностью нагревательной камеры.

7. Устройство, генерирующее аэрозоль, по п. 5 или 6, содержащее открывающий механизм для открывания донной поверхности нагревательной камеры.

8. Устройство, генерирующее аэрозоль, по п. 7, содержащее механизм переноса, выполненный с возможностью переноса изделия, генерирующего аэрозоль, из нагревательной камеры в камеру для хранения.

9. Устройство, генерирующее аэрозоль, по п. 8, в котором мундштук выполнен из жесткого материала и механизм переноса запускается, когда пользователь вталкивает мундштук в направлении кожуха.

10. Устройство, генерирующее аэрозоль, по п. 1 или 2, содержащее нагревательную камеру, причем мундштук выполнен из жесткого материала и подпружиненный механизм содержит пружину сжатия, которая выполнена с возможностью удержания мундштука в первом положении, когда в нагревательную камеру устройства, генерирующего аэрозоль, не вставлено изделие, генерирующее аэрозоль, при этом пружина сжатия сжата и мундштук выступает из кожуха при закрывании крышки, когда в нагревательную камеру устройства, генерирующего аэрозоль, вставлено изделие, генерирующее аэрозоль.

11. Устройство, генерирующее аэрозоль, по любому из предшествующих пунктов, дополнительно содержащее механизм перемещения, причем механизм перемещения содержит подпружиненный толкательный элемент, который блокируется и удерживает мундштук в части крышки, если в устройство, генерирующее аэрозоль, не вставлено изделие, генерирующее аэрозоль.

12. Устройство, генерирующее аэрозоль, по п. 11, в котором механизм перемещения содержит рычажный механизм, который разблокирует удерживающий элемент таким образом, что подпружиненный толкательный элемент разблокируется и толкает мундштук, выдвигая его из части крышки, если в устройство, генерирующее аэрозоль, вставлено изделие, генерирующее аэрозоль.

13. Устройство, генерирующее аэрозоль, по любому из пп. 6-12, в котором часть крышки соединена с приводным механизмом, содержащим колесо переноса, которое выполнено с возможностью обеспечения перемещения изделия, генерирующее аэрозоль, в камеру для хранения.

14. Устройство, генерирующее аэрозоль, по любому из пп. 6-13, в котором камера для хранения содержит элемент для хранения для удерживания множества изделий, генерирующих аэрозоль.

15. Устройство, генерирующее аэрозоль, по любому из пп. 8-14, в котором механизм переноса приводится в действие открывающим и закрывающим перемещением части шарнирной крышки.
