Борона дисковая Российский патент 2025 года по МПК A01B21/08 A01B23/06 A01B71/08

Изобретение относится к сельскохозяйственному машиностроению, в частности к дисковым почвообрабатывающим орудиям.

Известна борона дисковая RU №226 460 от 5.06.2024, содержащая раму с поперечными балками и закрепленными на них дисковыми батареями, механизмом регулировки угла атаки дисков и опорно-транспортными колесами, причем дисковые батареи состоят из траверсы, на которой крепятся чистики и секции дисковой батареи. При этом каждый чистик расположен вблизи верха вогнутой поверхности обслуживаемого ею сферического диска.

При движении орудия, диски, вращаясь, заглубляются в почву, подрезают часть почвы, своей вогнутой частью и отбрасывают ее назад и в сторону. При этом, за счет сил трения и сил прилипания, почва с дисков отлетает веером. Чем больше влажность, тем сильнее прилипание, тем больше почвы начинает лететь по кругу, следом за вращением дисков. При этом, часть почвы начинает налипать не только на вогнутую, рабочую часть диска, но и на выпуклую часть соседнего диска. Собственно, забивание дисковой батареи происходит, когда налипшая почва смыкается между дисками. Небольшое количество земли, налипшее на вогнутой поверхности, особого вреда не приносит, и эта земля сама счищается во время заглубления диска в почву. Размещение чистиков вблизи верха вогнутой поверхности диска приводит к интенсивной работе чистика с большой затратой сил и лишнего расхода топлива, а в отдельных случаях к заклиниванию дисковой батареи и нарушению технологического процесса. Недостатком известного устройства является сложность устройства и низкая надежность технологического процесса работы бороны дисковой.

Известна борона дисковая RU № 200 718 от 6.11.2020, содержащая раму с закрепленными на ней расположенными наклонно друг к другу передней и задней балками, на которых установлены батареи сферических дисков. На передней и задней балках, параллельно им и ниже их, над батареями сферических дисков установлены дополнительные балки с закрепленными на них чистиками, каждый из которых расположен вблизи верха вогнутой поверхности обслуживаемого ею сферического диска.

При движении орудия, диски, вращаясь, заглубляются в почву, подрезают часть почвы, своей вогнутой частью и отбрасывают ее назад и в сторону. При этом, за счет сил трения и сил прилипания, почва с дисков отлетает веером. Чем больше влажность, тем сильнее прилипание, тем больше почвы начинает лететь по кругу, следом за вращением дисков. При этом, часть почвы начинает налипать не только на вогнутую, рабочую часть диска, но и на выпуклую часть соседнего диска. Собственно, забивание дисковой батареи происходит, когда налипшая почва смыкается между дисками. Небольшое количество земли, налипшее на вогнутой поверхности, особого вреда не приносит, и эта земля сама счищается во время заглубления диска в почву. Размещение чистиков вблизи верха вогнутой поверхности диска приводит к интенсивной работе чистика с большой затратой сил и лишнего расхода топлива, а в отдельных случаях к заклиниванию дисковой батареи и нарушению технологического процесса. Недостатком известного устройства является сложность устройства и низкая надежность технологического процесса работы бороны дисковой.

Известна борона дисковая, прототип, RU №2 756 406 от 30.09.2021, содержащая раму, на которой закреплены с возможностью поворота балки с дисковыми батареями. Каждая дисковая батарея через подшипниковые узлы установлена как минимум на двух стойках, верхний конец которых закреплен на балке. При этом параллельно основной балке установлена дополнительная балка, связанная с основной балкой стяжками и составляющая с основной балкой единое целое. Верхняя часть стойки выполнена фигурной, охватывающей дополнительную балку с одной стороны, с другой стороны дополнительная балка закрыта фигурной крышкой, жестко соединенной с фигурной частью стойки, а в углах образовавшегося четырехугольника расположены эластомеры. В задней части каждой дисковой батареи установлены чистики, каждый из которых расположен вблизи верха вогнутой поверхности обслуживаемого ею сферического диска.

При движении орудия, диски, вращаясь, заглубляются в почву, подрезают часть почвы, своей вогнутой частью и отбрасывают ее назад и в сторону. При этом, за счет сил трения и сил прилипания, почва с дисков отлетает веером. Чем больше влажность, тем сильнее прилипание, тем больше почвы начинает лететь по кругу, следом за вращением дисков. При этом, часть почвы начинает налипать не только на вогнутую, рабочую часть диска, но и на выпуклую часть соседнего диска. Собственно, забивание дисковой батареи происходит, когда налипшая почва смыкается между дисками. Небольшое количество земли, налипшее на вогнутой поверхности, особого вреда не приносит, и эта земля сама счищается во время заглубления диска в почву. Размещение чистиков вблизи верха вогнутой поверхности диска приводит к интенсивной работе чистика с большой затратой сил и лишнего расхода топлива, а в отдельных случаях к заклиниванию дисковой батареи и нарушению технологического процесса. Недостатком известного устройства является сложность устройства и низкая надежность технологического процесса работы бороны дисковой.

Техническим результатом предлагаемого изобретения является повышение надежности технологического процесса работы бороны дисковой.

Технический результат достигается за счет того, что борона дисковая содержит основную балку и дополнительную балку, связанные между собой лонжеронами. Каждая дисковая батарея через подшипниковые узлы установлена как минимум на двух стойках, при этом верхняя часть стойки выполнена фигурной, охватывающей основную балку с одной стороны, с другой стороны основная балка закрыта фигурной крышкой, жестко соединенной с фигурной частью стойки, а в углах образовавшегося четырехугольника расположены эластомеры. На дополнительной балке через кронштейны установлены чистики. При этом чистики расположены посредине между дисками.

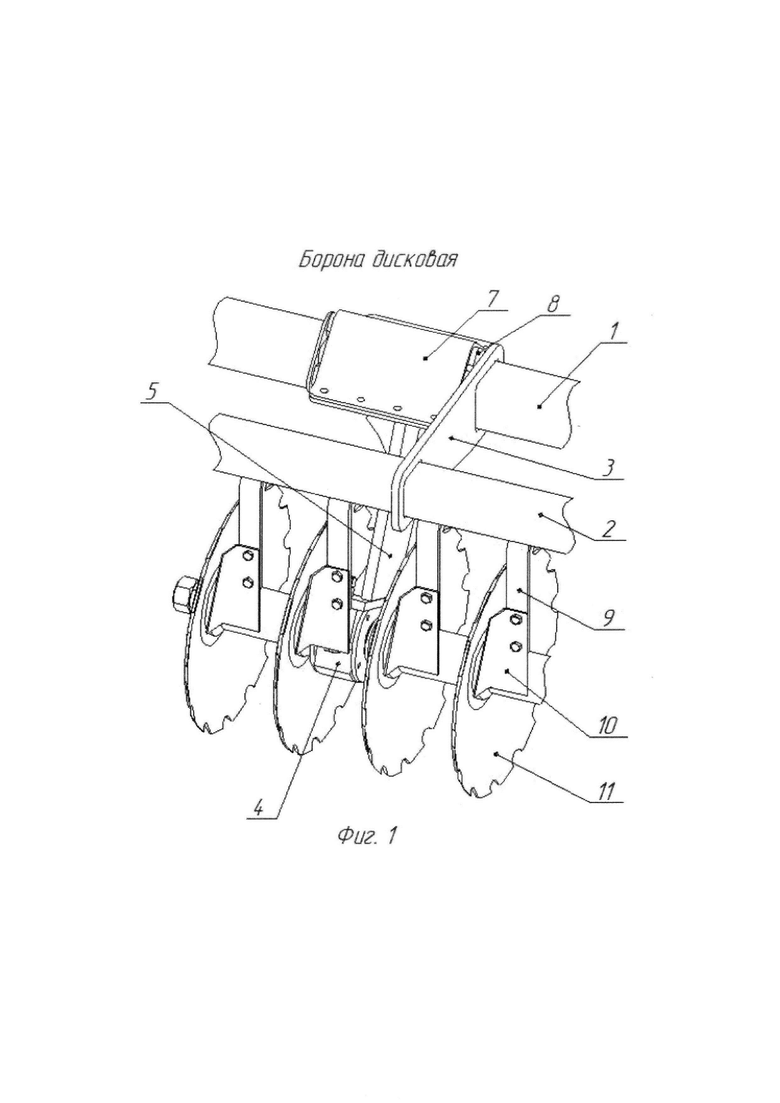

На фиг. 1 показано расположение чистиков бороны дисковой.

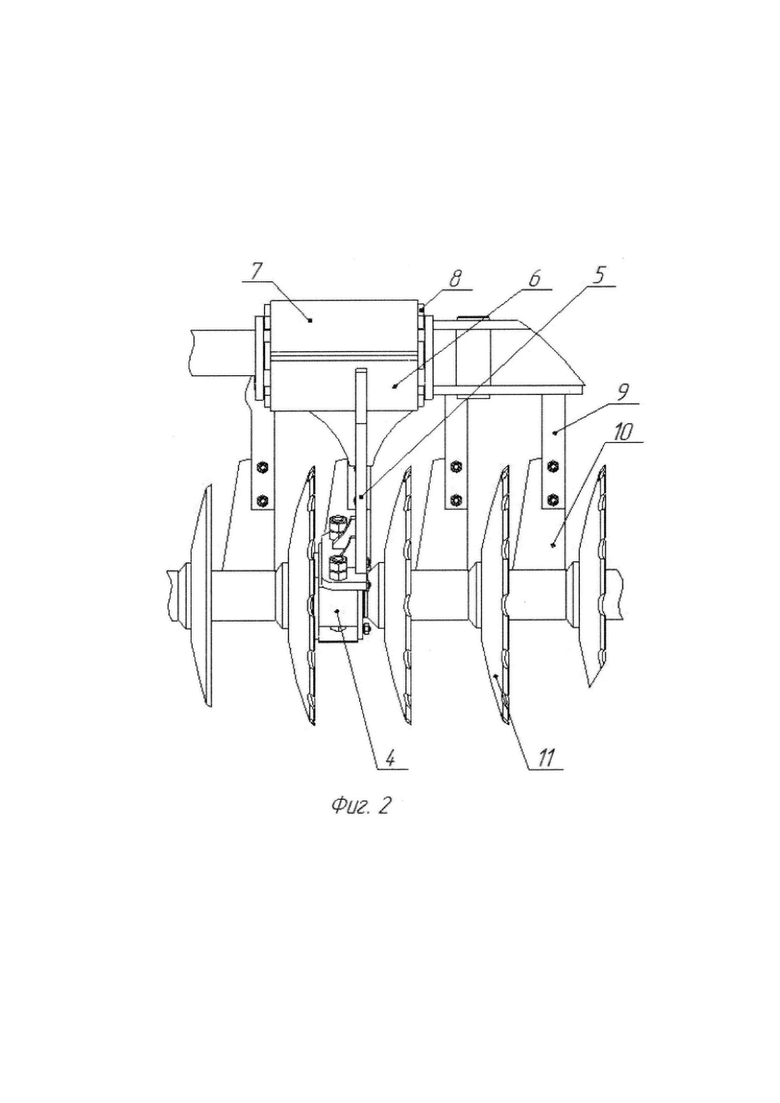

На фиг. 2 показан вид спереди расположения чистиков бороны дисковой.

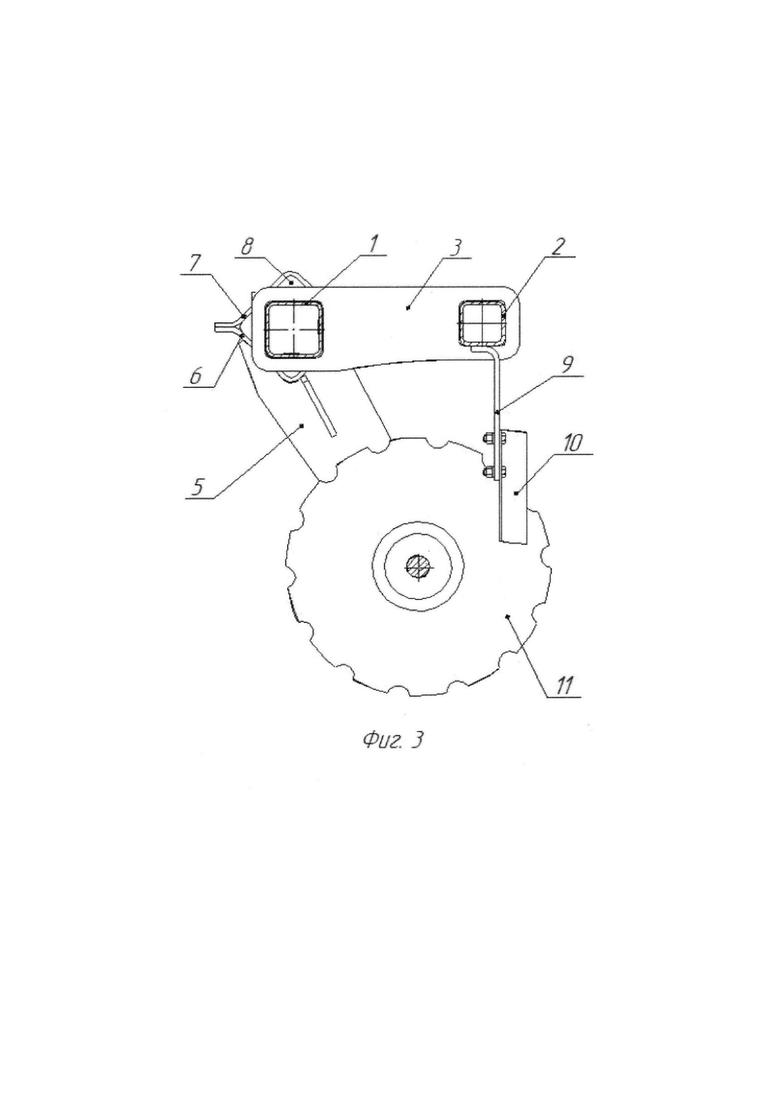

На фиг. 3 показан вид сбоку расположения чистиков бороны дисковой.

Борона дисковая содержит основную балку 1 и дополнительную балку 2, связанные между собой лонжеронами 3. Каждая дисковая батарея через подшипниковые узлы 4 установлена как минимум на двух стойках 5, при этом верхняя часть стойки выполнена фигурной 6, охватывающей основную балку с одной стороны, с другой стороны основная балка закрыта фигурной крышкой 7, жестко соединенной с фигурной частью стойки, а в углах образовавшегося четырехугольника расположены эластомеры 8. На дополнительной балке через кронштейны 9 установлены чистики 10. При этом чистики расположены посредине между дисками 11.

При движении орудия, диски 11, вращаясь, заглубляются в почву, подрезают часть почвы, своей вогнутой частью и отбрасывают ее назад и в сторону. При этом, за счет сил трения и сил прилипания, почва с дисков отлетает веером. Чем больше влажность, тем сильнее прилипание, тем больше почвы начинает лететь по кругу, следом за вращением дисков. При этом, часть почвы начинает налипать не только на вогнутую, рабочую часть диска, но и на выпуклую часть соседнего диска. Собственно, забивание дисковой батареи происходит, когда налипшая почва смыкается между дисками. Небольшое количество земли, налипшее на вогнутой поверхности, особого вреда не приносит, и эта земля сама счищается во время заглубления диска в почву. Поэтому основной работой чистиков является не очищение вогнутой поверхности диска от налипшей почвы, а отбрасывание летящей по кругу почвы назад и недопущение смыкания налипшей почвы между дисками. При этом, заклинивание дисковой батареи чистиками невозможно в принципе.

Таким образом, техническим результатом является повышение надежности технологического процесса работы бороны дисковой.

Изобретение относится к сельскому хозяйству. Борона дисковая содержит основную балку и дополнительную балку, связанные между собой лонжеронами. Каждая дисковая батарея через подшипниковые узлы установлена как минимум на двух стойках. Верхняя часть стойки выполнена фигурной, охватывающей основную балку с одной стороны. С другой стороны основная балка закрыта фигурной крышкой, жестко соединенной с фигурной частью стойки. В углах образовавшегося четырехугольника расположены эластомеры. На дополнительной балке через кронштейны установлены чистики, расположенные посредине между дисками. Обеспечивается повышение надежности технологического процесса работы бороны дисковой. 3 ил.

Борона дисковая, содержащая основную балку и дополнительную балку, связанные между собой лонжеронами, каждая дисковая батарея через подшипниковые узлы установлена как минимум на двух стойках, при этом верхняя часть стойки выполнена фигурной, охватывающей основную балку с одной стороны, с другой стороны основная балка закрыта фигурной крышкой, жестко соединенной с фигурной частью стойки, а в углах образовавшегося четырехугольника расположены эластомеры, отличающаяся тем, что на дополнительной балке через кронштейны установлены чистики, при этом чистики расположены посредине между дисками.
