ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ Российский патент 2025 года по МПК F41A11/02

Изобретение относится к области полуавтоматического и автоматического огнестрельного оружия, включающего отъемный коробчатый магазин с боеприпасами.

Актуальность создания огнестрельного оружия с возможностью его настройки для эффективной стрельбы выбранными типами боеприпасов обусловлена возросшей популярностью модульного оружия, включающего базовую ствольную коробку с набором сменных рукояток и сменных стволов, но не позволяющего эффективно использовать все известные типы боеприпасов, созданные в калибре данного оружия.

Известно модульное огнестрельное оружие с набором сменных стволов для стрельбы боеприпасами 7,62×51мм (308 Win) или 5,56×45мм (223 Rem) путем замены типа ствола и типа отъёмного магазина по патенту США № US 9459060 В2 от 04.10.2016, МПК F41A 11/02, https://patents.google.com/patent/US9459060B2/en., https://patents.google.com/patent/US10101101B2/en?q=F41A11%2f02

Однако в этом оружии не предусмотрена настройка оружия или использование специальных магазинов для снижения деформации всех известных типов боеприпасов 7,62×51мм (308 Win) и 5,56×45мм (223 Rem) при досылании из магазина в ствол. Например, в справочнике "Vihtavuori Reloading Guide 2°23" на страницах 23-27 и 61-68 перечислены пули массой от 2,6г до 5,8г для боеприпасов калибра "223 Rem" и пули массой от 6,5г до 14,3г для боеприпасов калибра "308 Win". Такое различие пуль по массе от 2,6г до 14,3г (в 5,5 раз) существенно влияет на инерционные параметры боеприпаса, которые определяют траекторию его досылания из магазина в ствол. При этом изменение длины и конструкции пули может изменить инерционные параметры боеприпаса и потребовать использование специального магазина. Например, изменение длины и конструкции 5,56мм пули М855А1 относительно пули М855 при сохранении массы пуль (4,0г) изменило инерционные параметры и траекторию досылания боеприпаса 5,56×45мм из магазина в патронник ствола. Это потребовало разработку нового магазина, в котором приподнят нос боеприпаса для исключения удара носика пули М855А1 в торец патронника при досылании боеприпаса из магазина в ствол (см. раздел "Feeding Problems" в статье "The M855A1" опубликованной 12.11.2°17 на интернет - портале "Small Arms Solutions LLC" на сайте: https://smallarmssolutions.com/home/the-m855a1).

Известно, что магазины к стрелковому оружию разработаны для боеприпасов с определенной массой пули, для которых они обеспечивают, так называемое, безударное досылание боеприпаса из магазина в ствол, когда пуля не ударяется в торец патронника или не сильно ударяется в боковую стенку патронника. Эти же магазины используются при стрельбе другими типами боеприпасов, масса пуль которых различна. Для всех типов боеприпасов не допускается задержка стрельбы из-за утыкания пули в патронник, но допускается скользящий удар пули в торец патронника и/или в стенку патронника при досылании боеприпаса из магазина в ствол. Однако при автоматическом досылании боеприпаса из магазина в ствол со скоростью 6-8 м/с пуля искривляется в гильзе при ударе в патронник, при этом пуля несимметрично входит в нарезы канала ствола, разгоняется в стволе с повышенной нутацией и вылетает из ствола с увеличенным начальным углом атаки, что увеличивает рассеивания пуль. Причем скорость 6-8 м/с досылания боеприпаса в ствол при автоматической стрельбе эквивалентна скорости боеприпаса при его падении с высоты 1,8-3,2 м, соответственно. Согласно техническим требованиям, боеприпас к стрелковому оружию не должен повреждаться при падении с высоты 1,5 м и ударе в стальную плиту. Однако энергия удара в патронник досылаемого в ствол боеприпаса включает массу и скорость затвора, который досылает боеприпас, что в 10-20 раз больше энергии удара боеприпаса при его падении с высоты 1,5 м.

Влияние массы пули на досылание боеприпаса из магазина в ствол изучено при реализации изобретения "Кавитирующий сердечник подводного боеприпаса" (см. патент РФ №2268455 С1 от 20.01.2006, https://patents.google.com/patent/RU2268455C1/ru). При стрельбе из автоматов АКМ и АК-74 в воздухе и в воде боеприпасами 7,62×39мм и 5,45×39мм с подводной пулей не допускался удар носика пули в торец и/или в стенку патронника ствола при досылании боеприпаса из магазина в ствол. Это требование обосновано тем, что подводная пуля с деформированным носиком (кавитатором) и с увеличенным начальным углом атаки может лететь в воздухе, но не может образовать симметричную каверну при высокоскоростном движении в воде. При определении влияния массы пули на досылание боеприпаса из магазина в патронник, выступающая из гильзы часть подводный пули окрашивалась маркером для определения следов удара пули в патронник. В результате этих исследований были доработаны подающие губки стандартных магазинов к автоматам АКМ и АК-74 для обеспечения оптимального угла "φ" между продольной осью симметрии верхнего в магазине боеприпаса и продольной осью симметрии ствола. Например, в магазинах был приподнят нос боеприпаса с "тяжелой" подводной пулей и опущен нос боеприпаса с "легкой" тренировочной подводной пулей. Это потребовало использование 2-х типов специальных магазинов в автоматах АК-74 и АКМ и создало проблему с логистикой использования 3-х типов магазинов в автоматах.

Проблема с использованием специальных магазинов для безударного досылания боеприпаса с подводой пулей из магазина в ствол решена в изобретении "Кавитирующий сердечник боеприпаса огнестрельного оружия" (см. патент РФ №2 722 891 С1 от 04.06.2020, см: https://patents.google.com/patent/RU2722891C1/ru), согласно которому носик пули защищает отделяющийся при выстреле пластиковый колпачок, но это решение нельзя применить для всех известных разнообразных конструкций пуль.

Влияние пуль различной массы на досылание боеприпасов 7,62×51мм (308 Win) и 5,56×45мм (223 Rem) из магазина в ствол изучено в работе по изобретению "Пуля боеприпаса стрелкового оружия" (см. патент РФ №2 597 431 С2 от 10.09.2016, см: https://patents.google.com/patent/RU2597431C2/ru). При этом измерялась симметричность носика пули относительно наружной поверхности корпуса гильзы до и после досылания боеприпаса из магазина в ствол. В результате подтверждено, что искривление боеприпаса при досылании, а именно, увеличение биение носика пули относительно наружной поверхности корпуса гильзы способствует несимметричному входу пули в нарезы канала ствола, повышенной нутации пули в стволе, вылету пули из ствола с увеличенным начальным углом атаки и увеличению рассеивания пуль на траектории.

Известно, что высокоточные снайперские винтовки имеют ручное заряжание для исключения проблем с деформацией боеприпаса при его автоматическом досылании из стандартного магазина в патронник, поскольку использование специальных магазинов для безударного досылания группы боеприпасов с определенной массой пули считается нецелесообразным с точки зрения логистики. При этом модульное оружие с набором сменных рукояток и стволов считается целесообразным с точки зрения логистики.

Известно модульное огнестрельное оружие, включающее отъемный коробчатый магазин для боеприпасов 9×19мм (9mm Luger), ствольную коробку с набором сменных рукояток и затворов со стволом по патентной заявке США № US 2009/0071053 А1 от 19.03.2009, МПК F41A 11/02, https://patents.google.com/patent/US2009/0071053A1/en.

Наиболее близким аналогом (прототипом) данного изобретения является модульное огнестрельное оружие, включающее отъёмный коробчатый магазин для боеприпасов 9×19мм (9mm Luger), ствольную коробку с набором сменных рукояток и сменных затворов со стволом по патенту США № US 10119777 B2 от 06.11.2018, МПК F41A 11/02, https://patents.google.com/patent/US10119777B2/en.

При этом известно, что в боеприпасах 9×19мм (9mm Luger) используются пули массой от 5,8г до 1°,7г (см. справочник "Vihtavuori Reloading Guide 2°23" стр. 98-100 или https://www.vihtavuori.com/wp-content/uploads/2023/03/Vihtavuori_Reloading_Guide_2023_ENG.pdf)

Кроме того, известны боеприпасы 9×19мм (9mm Luger) с пулей 7Н31 массой 4,1г, например, см. сайт: https://en.wikipedia.org/wiki/9×19mm_Parabellum.

Также известны боеприпасы 9×19мм (9mm Luger) с пулей THV "Tres Haute Vites" массой 2,9г (см. журнал Зарубежное Военное Обозрение № 12, 1986г, стр. 26-27).

Для боеприпасов 9×19мм (9mm Luger) также разработаны подводные пули массой 6,7 - 1°,5г по изобретению "Кавитирующий сердечник" (см. патент РФ № 2 316 718 С1 от 10.02.2008, https://patents.google.com/patent/RU2316718C1/ru). При этом подтверждена работоспособность пистолета "Glock 17" при стрельбе в воздухе и в воде боеприпасами 9×19мм (9mm Luger) с этими подводными пулями.

Такое различие пуль по конструкции и по массе от 2,9г до 10,7г (в 3,7 раза) в боеприпасах 9×19мм (9mm Luger) существенно влияет на их инерционные параметры, которые определяют траекторию досылания боеприпаса из магазина в патронник ствола.

Однако в указанном аналоге и прототипе стольная коробка имеет направляющие стенки для точной установки магазина в оружии, что не предусматривает настройку оружия или магазина для снижения деформации боеприпаса при досылании из магазина в ствол всех типов боеприпасов 9×19мм (9mm Luger) с различной массой пуль. Также не предусмотрена настройка оружия или изменение положения установки магазина для уменьшения деформации боеприпаса при его досылании из магазина в ствол в конструкции ствольной коробки пистолета - аналога в патенте США № US 9303936 B2, МПК⁷ F41A 17/62 от 05.04.2016, https://patents.google.com/patent/US9303936B2/en. При этом пистолетные магазины имеют короткие подающие губки для удержания коротких гильз пистолетных боеприпасов, что затрудняет модификацию подающих губок магазина для уменьшения деформации различных типов боеприпасов при их досылании из магазина в ствол. Например, не предусмотрена модификация подающих губок в магазине для пистолета - прототипа в патенте США № US 10190835 B2, МПК⁸ F41A 9/70 от 29.01.2019, https://patents.google.com/patent/US10190835B2/en, а также в магазине для пистолета - аналога в патентной заявке США № US 2023/0243610 A1, МПК F41A 9/70 от 03.08.2023, https://patents.google.com/patent/US11635266B2/enhttps://patents.google.com/patent/US2°23°24361°A1/en.

Следует отметить, что пули пистолетных боеприпасов 9×19мм (9mm Luger) имеют короткую ведущую часть длиной 0,7-0,9 калибра, которая не может обеспечить прочное крепление пули в гильзе и имеет малую площадь контакта с нарезами канала ствола. Пули пистолетных боеприпасов не обжимаются в гильзах и могут изменить ориентацию в гильзе при ударе в стенку патронника ствола. Даже при скользящем ударе в стенку патронника короткая 9мм пуля может искривиться в гильзе и войти в нарезы канала ствола с начальным углом атаки, который не может снизить малая длина и площадь контакта пули с нарезами канала ствола. В результате 9мм пуля вылетит из ствола с увеличенным углом атаки, что отклоняет траекторию полета пули, ухудшает точность стрельбы и увеличивает рассеивание пуль в серии выстрелов.

Сравнительная стрельба на дистанцию 50м боеприпасами 9×19мм (9mm Luger) из баллистического ствола и закрепленного в стенде пистолета "Glock 17" показала увеличение рассеивания "тяжелых" пуль (9,7г) "Lapua" и подводных пуль (10,5г), а также "легких" пуль (5,8г) "Hornady" и подводных пуль (6,7г) при автоматической стрельбе из пистолета. При этом 9мм пули средней массы (7,46-7,51г) боеприпасов различных фирм "Sellier&Bellot", "Remington", "Barnaul", "Wincester", "MEN" и "Fiocchi" показали примерно одинаковое рассеивание при стрельбе из пистолета и баллистического ствола. Конечно, рассеивание пуль было различное для боеприпасов различных фирм, но одинаковое в серии выстрелов боеприпасами одной фирмы. Эти испытания показали, что в данном пистолете "Glock 17" боеприпасы с пулями средней массы меньше деформируются при досылании из магазина в ствол, чем боеприпасы с "тяжелыми" и "легкими" пулями, показавшими повышенное рассеивание. Эти результаты были подтверждены замером биения носика различных по массе пуль относительно наружной поверхности корпуса гильзы до и после автоматического досылания боеприпаса из магазина в ствол.

Задачей данного изобретения является предотвращение деформации боеприпасов при их автоматическом досылании из магазина в ствол и уменьшение рассеивания пуль при стрельбе из огнестрельного оружия.

Решение поставленной задачи достигается тем, что в огнестрельном оружии, включающим отъемный коробчатый магазин для размещения боеприпасов, ствольную коробку с установленным внутри ударно-спусковым механизмом и с окном для установки верхней части магазина, присоединенные к ствольной коробке затвор со стволом и рукоятку содержащую, по меньшей мере, полость для присоединения ствольной коробки, отсек для размещения магазина и узел фиксации магазина, согласно изобретению, в продольном осевом сечении оружия в плоскости магазина окно в ствольной коробке и отсек для размещения магазина выполнены с возможностью изменения угла "β" установки магазина относительно оси симметрии затвора, причем угол "φ" между осью симметрии ствола и осью симметрии, устанавливаемого в магазин боеприпаса, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, выбран в диапазоне 1 - 8 градусов, а отсек для размещения магазина снабжен шахтой для обеспечения установки магазина при выбранном угле "φ", при этом угол "β" установки магазина относительно оси симметрии затвора определяется уравнением:

β = 180° - α - φ - ψ , где:

β - угол между внутренней поверхностью задней стенки корпуса магазина высотой равной диаметру донного торца устанавливаемого в магазин боеприпаса и осью симметрии затвора, измеренный со стороны дульного среза ствола, градусы;

α = 60°…90° - угол между внутренней поверхностью задней стенки корпуса магазина высотой равной диаметру донного торца устанавливаемого в магазин боеприпаса и осью симметрии указанного боеприпаса, измеренный со стороны донного торца указанного боеприпаса, градусы;

φ = 1°…8° - угол между осью симметрии ствола и осью симметрии, устанавливаемого в магазин боеприпаса, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, градусы;

ψ = 0°…5° - угол между осью симметрии ствола и осью симметрии затвора, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, градусы.

В рамках настоящего изобретения под внутренней поверхностью задней стенки корпуса магазина высотой равной диаметру донного торца устанавливаемого в магазин боеприпаса понимается измеренный от его верхнего края участок стенки магазина. Это обусловлено тем, что в магазине, который установлен в оружии сложно измерить углы "β" и "α" относительно наружной поверхности магазина. Причем коробчатые рожковые магазины огнестрельного оружия для использования боеприпасов с бутылочной формой гильзы имеют закругленные стенки магазина. Прямые двухрядные и однорядные коробчатые магазины имеют прямые стенки, поэтому внутренняя поверхность задней стенки корпуса магазина теоретически может иметь высоту до 4 - 7 диаметров донного торца устанавливаемого в магазин боеприпаса. Однако абсолютно прямых магазинов не бывает из-за наличия допусков на отклонения размеров и кривизну поверхности любого магазина, который может погнуться при эксплуатации. Поэтому даже в условно прямых магазинах для корректного измерения углов "β" и "α" надо использовать внутреннюю поверхность задней стенки корпуса магазина высотой равной диаметру донного торца устанавливаемого в магазин боеприпаса. Измерение углов "β" и "α" возможно известными в этой области технике механическими угломерами по описанной ниже методике.

В рамках настоящего изобретения под рукояткой понимается присоединенная к ствольной коробке часть огнестрельного оружия, предназначенная для удержания оружия одной или двумя руками при стрельбе. При этом полость для размещения магазина может быть расположена, как внутри рукоятки управления огнем удерживаемой рукой стрелка, так и вне указанной рукоятки в оружии выполненным по традиционной схеме с рукояткой позади магазина или по схеме буллпап с рукояткой впереди магазина.

Совокупность признаков изобретения, указанная в независимом пункте формулы, уменьшает рассеивания пуль при стрельбе из огнестрельного оружия, и имеет следующие отличия от прототипа и известного уровня техники:

- конструкция ствольной коробки и отсека для размещения магазина позволяют изменять угол "β" установки магазина в оружии для выбора оптимального угла "φ" между осью симметрии ствола и осью симметрии устанавливаемого в магазин боеприпаса, что предотвращает деформацию боеприпаса при его досылании из магазина в ствол;

- отсек для размещения магазина снабжен шахтой, обеспечивающей угол "β" установки магазина при оптимальном угле "φ" при настройке и при использовании оружия с определенными типами боеприпасов.

Для выполнения условий данного изобретения угол "φ" между продольной осью симметрии ствола и продольной осью симметрии верхнего в магазине боеприпаса, измеренный перед началом досылания боеприпаса из магазина в патронник ствола, выбирается в диапазоне 1-8 градусов. Причем в пистолетах с коротким ходом ствола, например, "SIG Sauer" и "Glock" (аналоге и прототипе данного изобретения) надо учитывать угол "ψ" наклона ствола при его откате со снижением патронника ствола при открытии затвора и до начала досылания боеприпаса из магазина в патронник ствола, который может быть в диапазоне ψ = 1°…5°. В пистолетах и пистолетах-пулеметах со свободным затвором ствол неподвижен, а угол "ψ" может быть в диапазоне ψ = 0°…1°.

Уменьшение угла "φ" менее 1 градуса приводит к касательному удару "тяжелой" пули в нижний торец патронника, а увеличение угла "φ" более 8 градусов приводит к касательному удару "легкой" пули в верхний торец патронника при автоматическом досылании боеприпаса из магазина в ствол, особенно в оружии с коротким ходом ствола и снижением патронника ствола в известных моделей пистолетов "Glock" и "SIG Sauer".

Поскольку угол "φ" выбирается в диапазоне 1-8 градусов, то диапазон изменения угла "β" не превышает 7-и градусов. Однако величина угла "β" существенно зависит от типа магазина, так как угол "α" установки верхнего в магазине боеприпаса относительно корпуса магазина может отличаться в магазинах различных типах огнестрельного оружия. Например, в пистолете "Luger P08" угол "α" равен ~60°, поскольку угол наклона рукоятки к оси ствола равен ~12°° (см. https://ru.wikipedia.org/wiki/Пистолет_Люгера). В автоматах, винтовках и пистолетах-пулеметах угол "α" может быть увеличен до 90°, так как верхняя часть прямого или закругленного рожкового магазина устанавливается в ствольную коробку практически перпендикулярно к оси ствола.

Оптимальные углы "φ" и "β" определяются в каждой модели оружия, для каждого типа используемого боеприпаса и типа магазина отдельно по следующей методике:

- маркером окрашивается выступающая из гильзы часть пули используемого боеприпаса;

- этот боеприпас с окрашенной пулей устанавливается в выбранный тип магазина и досылается в ствол оружия под действием возвратной пружины без выстрела;

- после извлечения боеприпаса из ствола определяется место удара окрашенной пули в патронник по следам повреждения окраски на пуле;

- при повреждении окраски в нижней части пули, надо увеличить угол "φ", а при повреждении окраски в верхней части пули, надо уменьшить угол "φ" путем изменения угла "β" установки магазина относительно продольной оси симметрии затвора;

- незначительное повреждение окраски на пуле показывает, что пуля не ударяется в стенку патронника при досылании боеприпаса из магазина в патронник ствола, а углы "φ" и "β" предварительно выбраны правильно в данном оружии.

Правильность выбора углов "φ" и "β" целесообразно подтвердить автоматическим досыланием выбранного типа боеприпасов с окрашенной пулей, поскольку после выстрела скорость затвора всегда выше после его отскока от затыльника ствольной коробки, чем скорость затвора только под действием возвратной пружины без выстрела. При автоматическом досылании боеприпас с окрашенной пулей досылается из магазина в ствол автоматически после выстрела этим типом боеприпаса, а после досылания и извлекается из ствола для определения места удара пули в патронник по следам повреждения окраски на пуле. Незначительное повреждение окраски на пуле после автоматического досылания боеприпаса из магазина в патронник ствола показывает, что пуля не ударяется в стенку патронника, а углы "φ" и "β" в оружии выбраны правильно.

Для анализа величины деформации боеприпаса при повреждении окраски на пуле надо измерять биение носика пули относительно наружной поверхности корпуса гильзы до и после автоматического и/или не автоматического досылания боеприпаса из магазина в ствол и сравнивать результаты.

Кроме того, решение поставленной задачи достигается тем, что в огнестрельном оружии, включающим отъемный коробчатый магазин для размещения боеприпасов, ствольную коробку с установленным внутри ударно-спусковым механизмом и с окном для установки верхней части магазина, присоединенные к ствольной коробке затвор со стволом и рукоятку содержащую, по меньшей мере, полость для присоединения ствольной коробки, отсек для размещения магазина и узел фиксации магазина, согласно изобретению, в продольном осевом сечении оружия в плоскости магазина окно в ствольной коробке выполнено с возможностью изменения угла "β" установки магазина относительно оси симметрии затвора, причем угол "φ" между осью симметрии ствола и осью симметрии, устанавливаемого в магазин боеприпаса, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол выбран в диапазоне 1 - 8 градусов, а отсек для размещения магазина обеспечивает установку магазина при выбранном угле "φ", при этом угол "β" установки магазина относительно оси симметрии затвора определяется уравнением:

β = 180° - α - φ - ψ , где:

β - угол между внутренней поверхностью задней стенки корпуса магазина высотой равной диаметру донного торца устанавливаемого в магазин боеприпаса и осью симметрии затвора, измеренный со стороны дульного среза ствола, градусы;

α = 60°…90° - угол между внутренней поверхностью задней стенки корпуса магазина высотой равной диаметру донного торца устанавливаемого в магазин боеприпаса и осью симметрии указанного боеприпаса, измеренный со стороны донного торца указанного боеприпаса, градусы;

φ = 1°…8° - угол между осью симметрии ствола и осью симметрии, устанавливаемого в магазин боеприпаса, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, градусы;

ψ = 0°…5° - угол между осью симметрии ствола и осью симметрии затвора, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, градусы.

Совокупность признаков изобретения, указанная во втором независимом пункте формулы, уменьшает рассеивания пуль при стрельбе из огнестрельного оружия, и имеет следующие отличия от прототипа и известного уровня техники:

- конструкция ствольной коробки позволяет изменять угол "β" установки магазина в оружии для выбора оптимального угла "φ" между осью симметрии ствола и осью симметрии, устанавливаемого в магазин боеприпаса, что предотвращает деформацию боеприпаса при его досылании из магазина в ствол;

- отсек для размещения магазина обеспечивают угол "β" установки магазина при выбранном угле "φ" для использования оружия с определенными типами боеприпасов.

В предпочтительном варианте осуществления изобретения оружие выполнено с возможностью смены рукоятки, при этом для стрельбы боеприпасами с различной массой пули оружие снабжено, по меньшей мере, двумя сменными рукоятками, каждая из которых настроена на использование определенного типа боеприпасов.

Такой вариант повышает эффективность изобретения за счет использования сменных рукояток, каждая из которых обеспечивает ориентацию магазина для определенного угла "β" установки магазина в оружии с учетом угла "φ", выбранного в диапазоне 1-8 градусов под используемый тип боеприпасов с определенной массой пули. При этом с использованием каждой сменной рукояткой можно эффективно использовать многие типы боеприпасов, имеющие примерно одинаковую массу пуль.

В варианте осуществления изобретения оружие снабжено сменным затвором со стволом, которые имеют увеличенные продольные размеры относительно первого затвора со стволом.

Такой вариант повышает эффективность изобретения за счет использования более длинного ствола при настройке оружия на стрельбу выбранным типом боеприпасов, но с повышенной начальной скоростью и дульной энергией пули.

В варианте осуществления изобретения оружие снабжено сменным затвором со стволом, которые имеют уменьшенные продольные размеры относительно первого затвора со стволом.

Такой вариант повышает эффективность изобретения за счет использования укороченного ствола при настройке оружия на стрельбу выбранным типом боеприпасов, но с уменьшенной начальной скоростью пули, например, для проведения учебной и тренировочной стрельбу с уменьшенным импульсом отдачи при выстреле.

В варианте осуществления изобретения оружие снабжено, по меньшей мере, одной дополнительной рукояткой, наружная конфигурация которой имеет эргономические отличия от наружной конфигурации основной рукоятки.

Такой вариант повышает эффективность изобретения за счет использования сменных рукояток в модульном оружии, каждая из которых может быть удобна с точки зрения эргономики для лучшего удержания оружия при стрельбе определенным типом боеприпасов или с точки зрения компактности для срытого ношения оружия.

Изобретение более подробно поясняется на конкретных примерах его осуществления, ни в коем мере не ограничивающих объем притязаний, а предназначенных лишь для лучшего понимания его сущности специалистом.

При описании примеров конкретной реализации изобретения даны ссылки на прилагаемые чертежи, на которых изображено:

- Фиг. 1 - пример выполнения изобретения в огнестрельном оружии, настроенного для стрельбы боеприпасами 9×19мм (9mm Luger) с пулей средней массы;

- Фиг. 2 - пример выполнения изобретения в огнестрельном оружии, настроенного для стрельбы боеприпасами 9×19мм (9mm Luger) с "тяжелой" пулей;

- Фиг. 3 - пример выполнения изобретения в огнестрельном оружии, настроенного для стрельбы боеприпасами 9×19мм (9mm Luger) с "легкой" пулей;

- Фиг. 4 - пример выполнения изобретения в огнестрельном оружии, настроенного для стрельбы двумя типами боеприпасов 9×19мм (9mm Luger);

- Фиг. 5 - второй пример выполнения изобретения в огнестрельном оружии, настроенного для стрельбы выбранным типом боеприпасов 9×19мм (9mm Luger);

- Фиг. 6 - второй пример выполнения изобретения в огнестрельном оружии с точной настройкой для стрельбы выбранным типом боеприпасов 9×19мм (9mm Luger).

Следует отметить, что обозначенные на чертежах одинаковые ссылочные позиции относятся к одинаковым деталям и узлам. Причем не каждый элемент конструкции может быть обозначен на каждом чертеже, которые с целью лучшего раскрытия сущности данного изобретения не обязательно нарисованы в масштабе, а углы настройки оружия "φ", "β", "α", "ψ" и "δ" округлены с точность до одного градуса для удобства изложения.

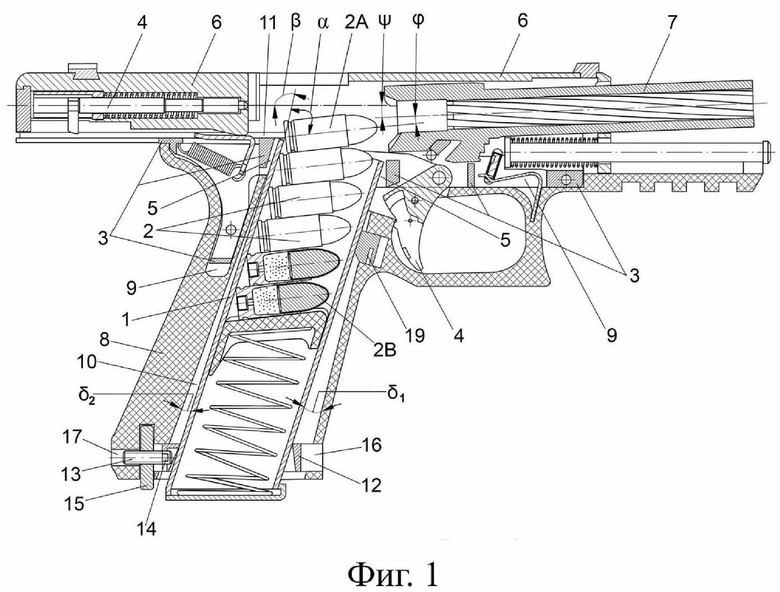

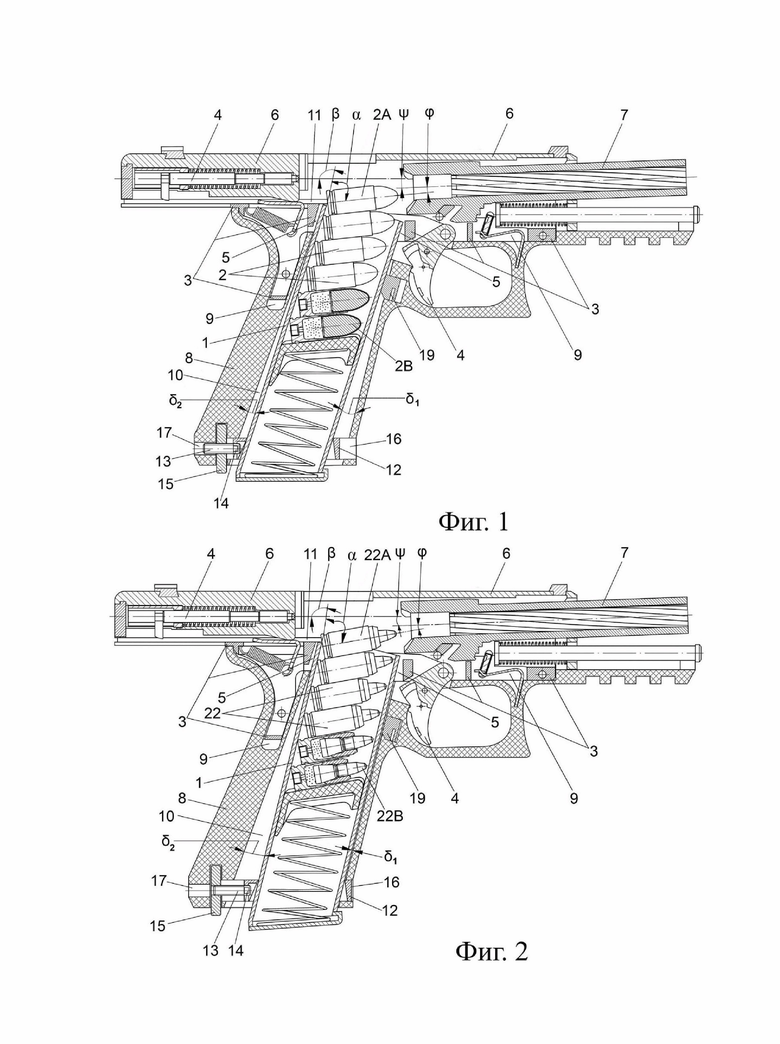

На Фиг. 1 изображено осевое продольное сечение в плоскости магазина огнестрельного оружия при перемещении его подвижных частей в крайнее заднее положение перед началом досылания боеприпаса из магазина в ствол. Оружие выполнено по схеме известного пистолета "Glock 17" с коротким ходом ствола и снижением патронника при откате ствола с образованием угла "ψ" между продольной осью симметрии ствола и продольной осью симметрии затвора.

Оружие включает отъемный магазин 1 к пистолету "Glock 17" с боеприпасами 2 калибра 9mm Luger (9×19мм), ствольную коробку 3 с установленным внутри ударно-спусковым механизмом 4 известного пистолета "Glock 17" и окно 5, предназначенное для установки верхней части магазина 1 до ограничительного упора 11, расположенного в ствольной коробке 3. Сверху к ствольной коробке 3 присоединен затвор 6 со стволом 7 известного пистолета "Glock 17" с возможностью продольного перемещения при заряжании/разряжения оружия и при выстреле. Снизу к ствольной коробке 3 присоединена рукоятка 8, содержащая полость 9 для присоединения ствольной коробки 3, отсек 10 для размещения магазина 1 и узел фиксации 19 магазина.

В плоскости осевого продольного сечение оружия отсек 10 имеет форму трапеции, где верхнее основание равно продольному размеру корпуса магазина 1, а угол раствора боковых сторон трапеции равен 7°, поскольку диапазон изменения угла "β" не превышает 7-и градусов. Между корпусом магазина 1 и стенками отсека 10 образованы угловые зазоры "δ₁" и "δ₂". Продольный размер окна 5 в ствольной коробке 3 превышает продольный размер корпуса магазина 1, а между корпусом магазина 1 и стенками окна 5 образованы зазоры. Указанные зазоры между корпусом магазина 1 и стенками окна 5, а также угловые зазоры "δ₁" и "δ₂" в отсеке 10 позволяют поворачивать магазин 1 вокруг точки контакта корпуса магазина 1 с верхним упором 11 магазина и изменять угол "β" установки магазина 1 относительно продольной оси симметрии затвора 6.

Геометрия и конструкция отсека 10 магазина и узел фиксации 19 магазина обеспечивают ориентацию и крепление магазина 1 под углом "β" при выбранном угле "φ". Ориентация магазина 1 в верхней части отсека 10 обеспечивается размерами отсека 10 и верхним упором 11 магазина. Ориентация магазина 1 в нижней части отсека 10 обеспечивается шахтой 12 с центральным окном для прохождения магазина 1 с минимальными зазорами между стенками корпуса магазина 1 и стенками окна. При этом в окне шахты 12 выполнена расширительная горловина для удобства установки магазина 1 и для постоянной площади контакта с корпусом магазина 1 при различных углах "φ" и "β". Для возможности перемещения шахты 12 в нижней части отсека 10 выполнена полость 16, глубина которой ограниченная полостью для установки гайки 15, а также выполнено отверстие 17 для шпильки 13. Крепление резьбовой шпильки 13 к шахте 12 обеспечивают пазы 14 шпильки 13, установленные в прорезь шахты 12. Гайка 15 с наружным рифлением вставлена в полость в рукоятке 8 и навернута на шпильку 13.

Крепление магазина 1 в отсеке 10 обеспечивает подпружиненный фиксатор 19, который входит в паз магазина 1 к пистолету "Glock 17". При этом фиксатор 19 прижимает верхнюю часть корпуса магазина 1 к задней стенке отсека 10, что обеспечивает не только крепление магазина в отсеке, но и ориентацию магазина 1 в отсеке 10. Конструкция фиксатора 19 аналогична конструкции фиксатора 21 магазина к пистолету "Glock", представленному на Фиг. 4-6, но имеет увеличенные продольные размеры с учетом незначительного продольного перемещения корпуса магазина 1 при изменении угла "β" установки магазина в оружии.

Перемещение шахты 12 с изменением углов "δ₁", "δ₂", "β" и "φ" при настройке оружия для использования выбранного типа боеприпасов осуществляется вращением гайки 15, например, пальцем стрелка. В данной конструкции винт 13 и гайка 15 имеют стандартную резьбу М5×0,8 мм, что обеспечивает перемещение шахты 12 на 0,8 мм за один оборот гайки 15. Поскольку плечо поворота магазина 1 от точки его контакта с верхним упором 11 до шахты 12 составляет примерно 90 мм, то каждый оборот гайки 15 изменяет угол "β" на 0,5 градуса. Это позволяет обеспечить точную дифференциацию углов "φ" и "β" при настройке оружия по выше указанной методике. Высота установки донного торца верхнего в магазине боеприпаса 2А относительно продольной оси симметрии затвора 6 не меняется при повороте магазина 1 в диапазоне углов "φ" и "β" вокруг точки его контакта с верхним упором 11 при прижатии верхней части магазина 1 фиксатором 19 к задней стенке отсека 10. Стабильное расположение верхнего в магазине боеприпаса 2А относительно продольной оси симметрии затвора 6 обеспечивает стабильное досылание боеприпасов из магазина 1 в ствол 7 в данном оружии.

Вариант оружия настроенного для стрельбы боеприпасами 2 с пулей 2В массой 7,5г с использованием магазина 1 к пистолету "Glock 17", показан на Фиг. 1. По указанной выше методике путем автоматического досылания боеприпаса 2А из магазина 1 в ствол 7 выбран угол φ = 3°. Точная величина угла "φ" измерена ЛЦУ (лазерным целеуказателем) и мишени, закрепленной на дистанции X = 2м, по следующей методике:

- в канал ствола 7 жестко закрепленного на стенде оружия с магазином 1 устанавливается корпус ЛЦУ, а на мишени отмечается точка от луча ЛЦУ;

- затвор 6 со стволом 7 отделяются от ствольной коробки 3;

- в закрепленный в оружии магазин 1 устанавливается корпус ЛЦУ, наружные размеры которого имитируют боеприпас 2А, а на мишени отмечается точка от луча ЛЦУ;

- по разнице высот "h" между точками на мишени от лучей ЛЦУ при его установке в ствол 7 и в магазин 1 с учетом дальности до мишени (X = 2м) вычисляется угол "φ" по формуле φ = arctg h / X, а именно φ = arctg 110мм / 2000мм = 3,170;

- для точного определения угла "φ" учитывается разница высоты установки в магазине боеприпаса 2А (корпуса ЛЦУ) относительно оси канала ствола 7, которая в данном оружии составляет 5,3 мм, что вносит поправку на 0,15° при определении угла "φ";

- с учетом поправки определяется точная величина угла φ = 3,170 - 0,150 = 3,020 ~ 3,00.

Аналогично с помощью ЛЦУ и мишени, закрепленной на дистанции X = 2м, определяется величина угла "ψ" в данном оружии. При этом корпус ЛЦУ устанавливается в канал ствола 7 закрепленного на стенде оружия, и отмечаются точки от луча ЛЦУ при накате и откате ствола. По разнице высот "h" между точками на мишени от лучей ЛЦУ при откате и накате ствола с учетом дальности до мишени (X = 2м) вычисляется угол "ψ" по формуле ψ = arctg h / X, а именно, ψ = arctg 106 мм / 2000 мм = 3,030 ~ 3,00.

Величину угла "α" можно измерить механическим угломером, при этом надо зажать тонкую стальную шлифованную пластину между внутренней поверхностью задней стенки корпуса магазина и донным торцом двух устанавливаемых в магазин боеприпасов. В этом магазине 1 к пистолету "Glock 17" угол "α" равен 66°. Угол "β" установки магазина 1 относительно оси симметрии затвора 6 вычисляется по уравнению:

β = 180° - α - φ - ψ = 180° - 66° - 3° - 3° = 108°

Фактическую величину угла "β" можно измерить механическим угломером, при этом надо отделить затвор 6 от оружия и удалить из магазина 1 пружину и подаватель, а в качестве оси симметрии затвора 6 надо использовать поверхность направляющих ствольной коробки 3, которые предназначены для подвижного крепления затвора и параллельны оси симметрии затвора. При этом образованные угловые зазоры δ₁ = 5° и δ₂ = 2° между стенками шахты 10 и стенками корпуса магазина 1 не требуют измерения.

Представленное на Фиг. 1 оружие можно настроить для стрельбы боеприпасами с другой массой пули путем вращения гайки 15 и перемещения шахты 12 для обеспечения оптимальных углов "φ" и "β" настройки оружия для другого выбранного типа боеприпасов.

На Фиг. 2 изображено осевое продольное сечение в плоскости магазина огнестрельного оружия показанного на Фиг. 1, но настроенного для стрельбы боеприпасами с "тяжелой" пулей. В этом варианте оружия для стрельбы выбраны боеприпасы 9×19мм (9mm Luger) 22 с "тяжелой" подводной пулей 22В массой 10,5г, установленные в магазине 1 к пистолету "Glock 17". По указанной выше методике путем автоматического досылания боеприпаса 22А из магазина 1 в ствол 7 выбран угол φ = 8°. Величина угла "φ" определена с помощью ЛЦУ согласно указанной для Фиг. 1 методики и формуле φ = arctg h / X, а именно φ = arctg 285мм / 2000 мм = 8,11°. Точная величина угла φ = 7,96° определена с учетом поправки на 0,15°. Угол "β" установки магазина 1 относительно продольной оси симметрии затвора 6 с учетом известных для данного оружия и магазина углов ψ = 3° и α = 66° вычислен по уравнению:

β = 180° - α - φ - ψ = 180° - 66° - 8° - 3° = 103°

При этом образованы угловые зазоры δ₁ = 0° и δ₂ = 7° между стенками шахты 10 и стенками корпуса магазина 1.

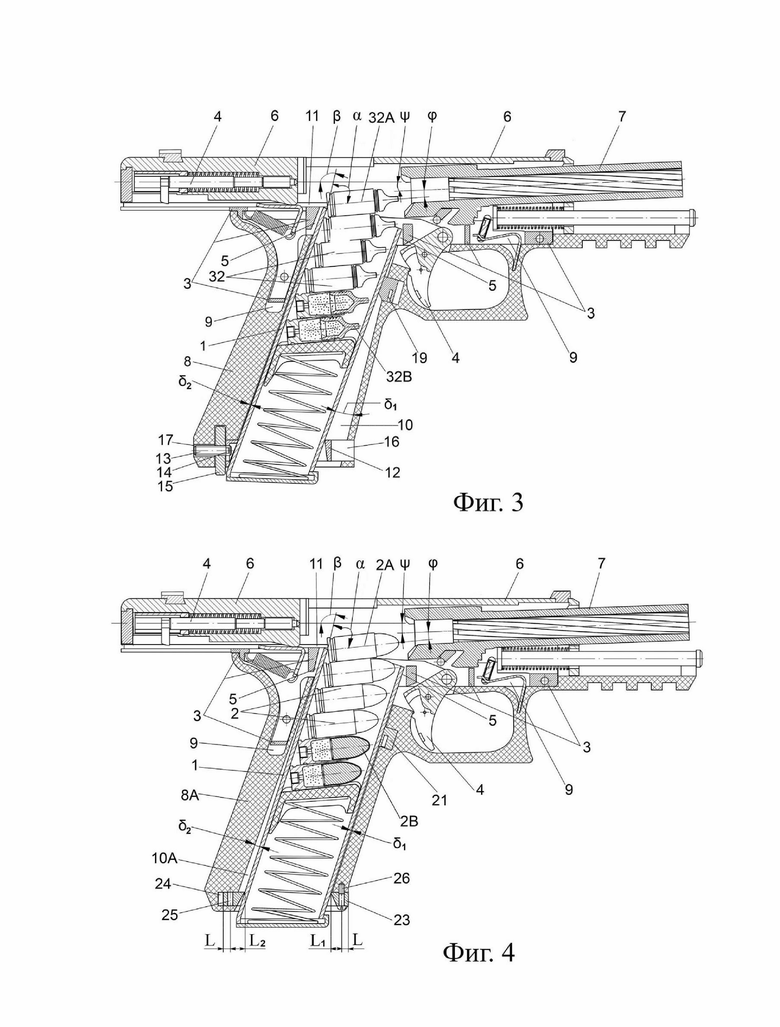

На Фиг. 3 изображено осевое продольное сечение в плоскости магазина огнестрельного оружия показанного на Фиг. 1 и Фиг. 2, но настроенного для стрельбы боеприпасами с "легкой" пулей. В этом варианте оружия для стрельбы выбраны боеприпасы 9×19 мм (9mm Luger) 32 с "легкой" бронзовой пулей THV "Tres Haute Vites" 32В массой 3,1 г, установленные в магазин 1 к пистолету "Glock 17". По указанной выше методике путем автоматического досылания боеприпаса 32А из магазина 1 в ствол 7 выбран угол φ = 1°. Величина угла "φ" определена с помощью ЛЦУ согласно указанной для Фиг. 1 методики и формуле φ = arctg h / X, а именно φ = arctg 45мм / 2000 мм = 1,28°. Точная величина угла φ = 1,13° определена с учетом поправки на 0,15°. Угол "β" установки магазина 1 относительно продольной оси симметрии затвора 6 с учетом известных для данного оружия и магазина углов ψ = 3° и α = 66° вычислен по уравнению:

β = 180° - α - φ - ψ = 180° - 66° - 1° - 3° = 110°

При этом образованы угловые зазоры δ₁ = 7° и δ₂ = 0° между стенками шахты 10 и стенками корпуса магазина 1.

Следует отметить, что показанные на Фиг. 2 и Фиг. 3 экстремальные значения углов φ = 1° и φ = 8° используются для экстремальных параметров пуль, отличающихся своей массой и геометрией. Для большинства типов боеприпасов 9×19мм (9mm Luger) с пулей средней массы от 7,0 г до 8,5 г оптимальные значения углов "φ" ограничены диапазоном φ = 2° - 5°, как было определено по указанно выше методике стрельбой из оружия, представленного на Фиг. 1-3. Если использовать боеприпасы с уменьшенным различием пуль по массе, то можно уменьшить угловые зазоры "δ₁" и "δ₂" между магазином 1 и стенками отсека 1°, что позволяет уменьшить продольные габариты рукоятки 8.

На Фиг. 4 изображено осевое продольное сечение в плоскости магазина огнестрельного оружия, настроенного для стрельбы боеприпасами 9×19мм (9mm Luger) с пулей 2В массой 7,5 г, но которое можно перенастроить для стрельбы боеприпасами с бронзовой пулей массой 3,1 г, например 32В, показанной на Фиг. 3. Это оружие отличается от показанного на Фиг. 1-3 оружия сменной рукояткой 8А с уменьшенными продольными размерами относительно рукоятки 8 и уменьшенным до 2° диапазоном угловых зазоров "δ₁" и "δ₂" между магазином 1 и стенками отсека 1°А. Причем уменьшение диапазона угловых зазоров "δ₁" и "δ₂" до 2° уменьшает диапазон варьирования углом "β" до 0, что позволяет закрепить магазин 1 в отсеке 1°А известным подпружиненным фиксатором 21 магазина к пистолету "Glock 17".

В нижней части отсека 10 А выполнена полость 24 для установки двухпозиционной шахты 23 магазина с центральным окном для прохождения магазина 1 с минимальными зазорами между стенками корпуса магазина 1 и стенками окна. При этом в окне шахты 23 выполнена расширительная горловина для более удобной установки магазина 1 и два отверстия 25 под винт 26 для крепления в рукоятке 8А при выбранном положении установки шахты 23. Отверстия 25 выполнены на равном удалении "L" от наружной продольной стенки шахты 23, что обеспечивает постоянство наружных размеров рукоятки 8А при смене позиции шахты 23. При этом отверстия 25 выполнены на разном удалении "L₁" и "L₂" от внутренней поверхности окна шахты 23. Поэтому при перестановке шахты 23 с рокировкой размеров "L₁" и "L₂" меняется ориентация окна в шахте, что позволяет устанавливать магазин 1 для двух вариантов углов "φ" и "β" и настроить оружие для использования двух различных типов боеприпасов.

В варианте оружия, представленном на Фиг. 4, выбраны углы настройки оружия для боеприпасов 2 с пулей 2В массой 7,5 г, которые указаны на Фиг. 1, а именно, углы φ = 3° и β = 108° с учетом углов α = 66° и ψ = 3°. При этом угловые зазоры между магазином 1 и стенками отсека 1°А составляют δ₁ = 0° и δ₂ = 2°.

При перестановке шахты 23 с рокировкой размеров "L₁" и "L₂" изменятся угловые зазоры между магазином 1 и стенками отсека 10А, которые станут δ₁ = 2° и δ₂ = 0°. При этом изменятся углы настройки оружия до значений φ = 1° и β = 110°. Эти углы "φ" и "β" соответствуют углам настройки оружия для стрельбы боеприпасами 32 с "легкой" пулей 32В массой 3,1г, указанными на Фиг. 3. Этот пример показывает, что использование двухпозиционной шахты 23 магазина позволяет настраивать оружие для стрельбы различными типами боеприпасов с двумя различными по массе типами пуль.

Если для стрельбы использовать различные типы боеприпасов с примерно одинаковой массой пуль, например, для спортивно-тренировочной стрельбы, то в оружии целесообразно использовать рукоятку, в которой отсек обеспечивает точную ориентацию магазина при выбранных углах "φ" и "β" для стрельбы этими типами боеприпасов. При этом в модульном оружии всегда возможна замена одной рукоятки на сменную рукоятку с другими углами "φ" и "β" настройки оружия для использования других типов боеприпасов.

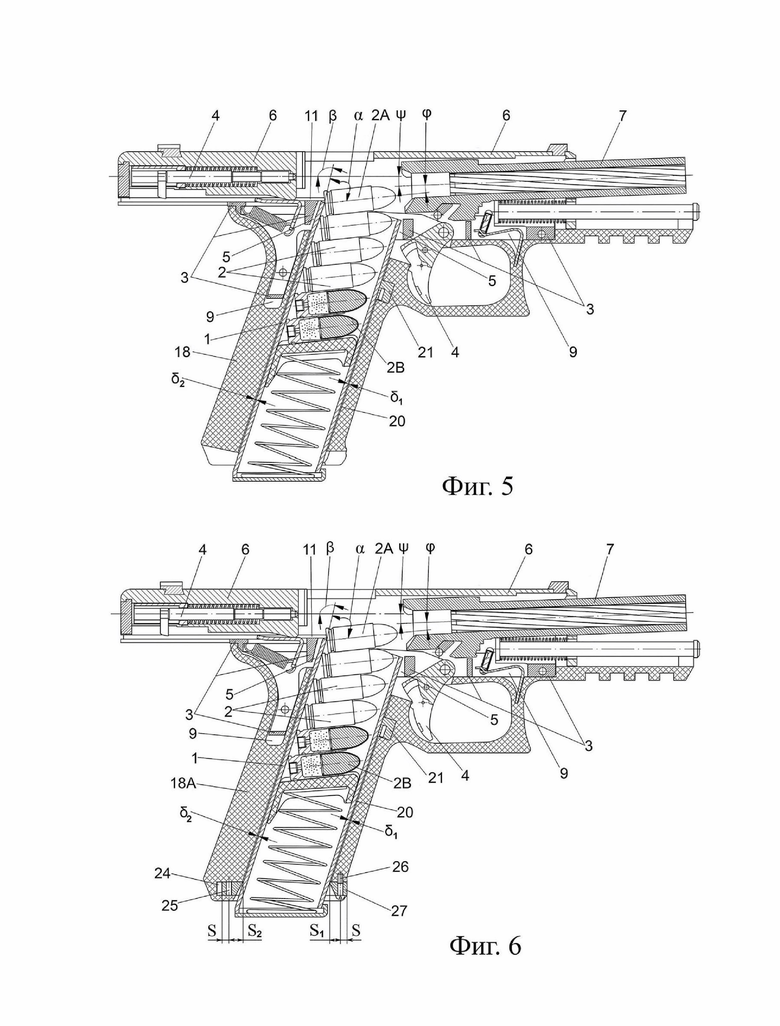

На Фиг. 5 изображено продольное осевое сечение в плоскости магазина огнестрельного оружия для стрельбы боеприпасами 9×19мм (9mm Luger) с пулей массой 7,5г, показанной на Фиг. 1 и Фиг. 4. Это оружие отличается от показанного на Фиг. 4 оружия сменной рукояткой 18, в которой отсек 20 обеспечивает точную ориентацию магазина 1 при выбранных углах "φ" и "β" для стрельбы этим типом боеприпасов. Магазин 1 закреплен в отсеке 20 подпружиненным фиксатором 21 магазина к пистолету "Glock 17" и отсутствуют угловые зазоры (δ₁ = δ₂ = 0°) между стенками корпуса магазина 1 и стенками отсека 20. При этом существуют технологические зазоры между стенками корпуса магазина 1 и стенками отсека 20 для установки магазина, а также допуски на размеры отсека 20 в отлитой из пластмассы рукоятке 18 и на размеры корпуса магазина.

В первом приближении, при использовании в оружии (Фиг. 5) известный тип боеприпасов 2 с пулей 2В массой 7,5 г и магазин 1 к пистолету "Glock 17", можно выбрать углы настройки оружия для боеприпасов 2 указанные на Фиг. 1, а именно, углы φ = 3° и β = 108° с учетом углов α = 66° и ψ = 3°.

При использовании в оружии (Фиг. 5) другой тип боеприпасов, например, с "тяжелой" подводной пулей 22В массой 10,5 г и магазин 1 к пистолету "Glock 17", можно выбрать углы настройки оружия для боеприпасов 22, которые указаны на Фиг. 2, а именно, углы φ = 8° и β = 103° с учетом углов α = 66° и ψ = 3°.

Однако реальное оружие всегда изготовлено с допусками на линейные и угловые размеры деталей и сборочных узлов. Правильность выбора углов "φ" и "β" настройки оружия показанного на Фиг. 1 - 3 с шахтой 12 не вызывает сомнений, поскольку такая точная настройка проводится для каждого оружия и учитывает допуски на размеры оружия. При этом целесообразно проверить правильность углов настройки оружия φ = 3° и β = 108°, показанного на Фиг. 5 с рукояткой 18, которые выбраны с использованием результатов настройки оружия, указанных на Фиг. 1. Такую проверку надо проводить по указанной выше методике досыланием из магазина в ствол боеприпасов с окрашенной пулей. При этом надо использовать набор сменных рукояток 18 с разными углами "β" установки магазина 1, например, β₁ = 107°, β₂ = 108°, β₃ = 109° и определить лучший вариант рукоятки 18 при стрельбе выбранным типом боеприпасов и типа магазина. Такую настройку оружия может провести стрелок самостоятельно. Стоимость отлитой из пластмассы рукоятки 18 для модульного оружия составляет примерно 5% от общей стоимости модульного оружия. Поэтому приобретение набора сменных рукояток 18 с разными углами "β" установки магазина 1 не может вызвать проблемы при желании обеспечить оптимальный угол "φ" для получения хороших результатов точности стрельбы, ради которых приобретается каждое оружие.

На Фиг. 6 изображено продольное осевое сечение в плоскости магазина огнестрельного оружия, настроенного для стрельбы боеприпасами 9×19 мм (9mm Luger) 2 с пулей 2В массой 7,5 г и углами φ = 3° и β = 108°, но которое имеет следующие отличия от оружия, показанного на Фиг. 5. В нижней части отсека 20 выполнена полость 24 для установки шахты 27 магазина с центральным окном для прохождения магазина 1 с минимальными зазорами между стенками корпуса магазина 1 и стенками окна. При этом в окне шахты 27 выполнена расширительная горловина для более удобной установки магазина 1 и два отверстия 25 под винт 26 для крепления в рукоятке 18А. Причем отверстия 25 выполнены на равном удалении "S" от наружной продольной стенки шахты 27, что обеспечивает постоянство наружных размеров рукоятки 18А при любом положении установки шахты 27. В этом оружии теоретически отсутствуют угловые зазоры (δ₁ = δ₂ = 0°) между стенками корпуса магазина 1 и стенками отсека 20. Однако технологические зазоры между стенками корпуса магазина 1 и стенками отсека 20 всегда существуют, а также существуют допуски на размеры отсека 20 в отлитой из пластмассы рукоятке 18А и на размеры корпуса магазина 1. В одном варианте отверстия 25 выполнены на равном удалении "S₁" и "S₂" от внутренней поверхности окна шахты 27. Этот вариант компенсируют технологические зазоры между стенками корпуса магазина 1 и стенками отсека 20, что позволяет более точно устанавливать магазин 1 в отсеке 20 при выбранных углах "φ" и "β". В другом варианте отверстия 25 выполнены на незначительно разном удалении "S₁" и "S₂" от внутренней поверхности окна шахты 27. При незначительном различии размеров "S₁" и "S₂" (примерно 0,5мм) можно переставлять шахту 27 в рукоятке 18А с рокировкой размеров "S₁" и "S₂" и незначительно менять ориентацию окна шахты 27. Это позволяет устанавливать магазин 1 для двух вариантов углов "φ" и "β" с точностью 0,2-0,4 градуса и более точно настроить оружие для использования выбранным типом боеприпасов. Такая двухпозиционная шахта 27, представленная на Фиг. 6, позволяет устанавливать магазин 1 с двумя вариантами углов, например, φ = 3° и β = 108° или φ = 3,3° и β = 107,7°.

В вариантах осуществления изобретения, показанных на Фиг. 5 - 6, конструкция отсека 20 в рукоятке обеспечивает точную ориентацию магазина при выбранных углах "φ" и "β" установки магазина для выбранного типа боеприпасов, что позволяет эффективно использовать в оружии многие типы боеприпасов, имеющие примерно одинаковую массу пуль. Причем возможна более точная дифференциация углов "φ" и "β" при настройке оружия с использованием технологических зазоров и допусков на изготовление размеров деталей, как показано в примере на Фиг. 6. При этом использование сменных рукояток для каждой группы боеприпасов с примерно одинаковой массой пуль не может вызвать проблем с логистикой в модульном оружии, в котором предусмотрена быстрая замена рукоятки и/или ствола по желанию стрелка. Причем настройку оружия с одной рукояткой или набором сменных рукояток целесообразно проводить на этапе изготовления оружия путем выбора рукоятки, обеспечивающей установку магазина под заранее определенным для конкретного типа боеприпасов углом "β", который можно измерять механическим угломером. При этом поверку настройки оружия целесообразно проводить по указанной выше методике на этапе регламентированного отстрела оружия на безопасность и кучность стрельбы и поставлять настроенное оружие с указанием преимущественного использования в данном оружии определенных типов боеприпасов.

Следует отметить, что в представленных на Фиг. 1-6 примерах оружия показаны затвор 6 со стволом 7 к пистолету "Glock 17" моделей от "Gen 3" до "Gen 5", которые могут быть прикреплены к ствольной коробке 3 по данному изобретению. При этом ударно-спусковой механизм 4 аналогичен ударно-спусковому механизму пистолета "Glock 17" и может быть размещен в ствольной коробке 3 по данному изобретению. Подробное устройство и работа оружия при стрельбе на примере известного пистолета "Glock 17" описана в патенте на базовый пистолет "Glock" (см. патент РФ №1 787 256 C от 07.01.1993, МПК F41A 9/70 или сайт: https://patents.google.com/patent/RU1787256C/ru).

В оружии можно использовать ударно-спусковые механизмы пистолета "Glock", модифицированные по патенту США № US 10823517 B1 от 03.11.2020, МПК F41A 3/66, https://patents.google.com/patent/US10823517B1/en или по патенту РФ №2 763 762 С1 от 10.01.2021, МПК F41A 5/04, https://patents.google.com/patent/RU2763762C1/ru.

Раскрытые выше конкретные варианты реализации данного изобретения на примере известного пистолета "Glock 17" являются только иллюстративными, поскольку изобретение может быть реализовано на практике в различном огнестрельном оружии с различными типами коробчатых магазинов и боеприпасов с различной массой пули с использованием изложенных здесь идей очевидными для специалистов в данной области техники. При этом возможна модернизация подающих губок магазина с целью изменения угла "α" для обеспечения оптимальных углов "φ" и "β" при настройке конкретного типа огнестрельного оружия. При реализации данного изобретения можно использовать известные 100 зарядные двухбарабанные магазины "Beta C-Mag", имеющие центральную часть в виде прямого коробчатого магазина, предназначенную для установки в оружие (https://ru.wikipedia.org/wiki/Beta_C-Mag). Кроме того, реализация данного изобретения в полуавтоматических снайперских винтовках позволяет уменьшить рассеивания пуль и увеличить точность снайперской стрельбы в этом типе огнестрельного оружия. Следует отметить, что вышеупомянутые варианты реализации данного изобретения иллюстрируют, но не ограничивают изобретение, а специалисты в данной области техники смогут разработать множество альтернативных вариантов реализации данного изобретения, не выходя за рамки прилагаемой формулы изобретения.

Огнестрельное оружие включает отъемный коробчатый магазин для размещения боеприпасов, ствольную коробку с установленным внутри ударно-спусковым механизмом и окном для установки верхней части магазина, присоединенные к ствольной коробке затвор со стволом и рукоятку, содержащую полость для присоединения ствольной коробки, отсек для размещения магазина и узел фиксации магазина. В первом варианте окно в ствольной коробке и отсек для размещения магазина выполнены с возможностью изменения угла β установки магазина относительно оси симметрии затвора. Во втором варианте окно в ствольной коробке выполнено с возможностью изменения угла β установки магазина относительно оси симметрии затвора. Технический результат - предотвращение деформации боеприпасов при их досылании из магазина в ствол, уменьшение рассеивания пуль на траектории. 2 н. и 7 з.п. ф-лы, 6 ил.

1. Огнестрельное оружие, включающее отъемный коробчатый магазин для размещения боеприпасов, ствольную коробку с установленным внутри ударно-спусковым механизмом и с окном для установки верхней части магазина, присоединенные к ствольной коробке затвор со стволом и рукоятку, содержащую, по меньшей мере, полость для присоединения ствольной коробки, отсек для размещения магазина и узел фиксации магазина, отличающееся тем, что в продольном осевом сечении оружия в плоскости магазина окно в ствольной коробке и отсек для размещения магазина выполнены с возможностью изменения угла β установки магазина относительно оси симметрии затвора, причем угол ϕ между осью симметрии ствола и осью симметрии устанавливаемого в магазин боеприпаса, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, выбран в диапазоне 1-8 градусов, а отсек для размещения магазина снабжен шахтой для обеспечения установки магазина при выбранном угле ϕ, при этом угол β установки магазина относительно оси симметрии затвора определяется уравнением:

β=180°-α-ϕ-ψ,

где β - угол между внутренней поверхностью задней стенки корпуса магазина высотой, равной диаметру донного торца устанавливаемого в магазин боеприпаса, и осью симметрии затвора, измеренный со стороны дульного среза ствола, градусы;

α=60°…90° - угол между внутренней поверхностью задней стенки корпуса магазина высотой, равной диаметру донного торца устанавливаемого в магазин боеприпаса, и осью симметрии указанного боеприпаса, измеренный со стороны донного торца указанного боеприпаса, градусы;

ϕ=1°…8° - угол между осью симметрии ствола и осью симметрии устанавливаемого в магазин боеприпаса, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, градусы;

ψ=0°…5° - угол между осью симметрии ствола и осью симметрии затвора, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, градусы.

2. Оружие по п. 1, отличающееся тем, что оно выполнено с возможностью смены рукоятки, при этом для стрельбы боеприпасами с различной массой пули оружие снабжено по меньшей мере двумя сменными рукоятками, каждая из которых настроена на использование определенного типа боеприпасов.

3. Оружие по п. 1, отличающееся тем, что оно снабжено сменным затвором со стволом, которые имеют увеличенные продольные размеры относительно первого затвора со стволом.

4. Оружие по п. 1, отличающееся тем, что оно снабжено сменным затвором со стволом, которые имеют уменьшенные продольные размеры относительно первого затвора со стволом.

5. Огнестрельное оружие, включающее отъемный коробчатый магазин для размещения боеприпасов, ствольную коробку с установленным внутри ударно-спусковым механизмом и с окном для установки верхней части магазина, присоединенные к ствольной коробке затвор со стволом и рукоятку, содержащую, по меньшей мере, полость для присоединения ствольной коробки, отсек для размещения магазина и узел фиксации магазина, отличающееся тем, что в продольном осевом сечении оружия в плоскости магазина окно в ствольной коробке выполнено с возможностью изменения угла β установки магазина относительно оси симметрии затвора, причем угол ϕ между осью симметрии ствола и осью симметрии устанавливаемого в магазин боеприпаса, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, выбран в диапазоне 1-8 градусов, а отсек для размещения магазина обеспечивает установку магазина при выбранном угле ϕ, при этом угол β установки магазина относительно оси симметрии затвора определяется уравнением:

β=180°-α-ϕ-ψ,

где β - угол между внутренней поверхностью задней стенки корпуса магазина высотой, равной диаметру донного торца устанавливаемого в магазин боеприпаса, и осью симметрии затвора, измеренный со стороны дульного среза ствола, градусы;

α=60°…90° - угол между внутренней поверхностью задней стенки корпуса магазина высотой, равной диаметру донного торца устанавливаемого в магазин боеприпаса, и осью симметрии указанного боеприпаса, измеренный со стороны донного торца указанного боеприпаса, градусы;

ϕ=1°…8° - угол между осью симметрии ствола и осью симметрии устанавливаемого в магазин боеприпаса, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, градусы;

ψ=0°…5° - угол между осью симметрии ствола и осью симметрии затвора, измеренный со стороны дульного среза ствола перед началом досылания боеприпаса из магазина в ствол, градусы.

6. Оружие по п. 5, отличающееся тем, что отсек для размещения магазина дополнительно снабжен шахтой для установки магазина.

7. Оружие по п. 5, отличающееся тем, что оно выполнено с возможностью смены рукоятки, при этом для стрельбы боеприпасами с различной массой пули оружие снабжено по меньшей мере двумя сменными рукоятками, каждая из которых настроена на использование определенного типа боеприпасов.

8. Оружие по п. 5, отличающееся тем, что оно снабжено сменным затвором со стволом, которые имеют увеличенные продольные размеры относительно первого затвора со стволом.

9. Оружие по п. 5, отличающееся тем, что оно снабжено сменным затвором со стволом, которые имеют уменьшенные продольные размеры относительно первого затвора со стволом.
