АМОРТИЗАТОР-КОРРЕКТОР ПРИКЛАДА Российский патент 2025 года по МПК F41C23/06

Изобретение относится к области вооружения, а именно к стрелковому оружию с прикладом.

Уровень техники

Оружие данного типа, в целом состоит из рамы, ствола и приклада, упирающегося в плечо и щеку стрелка.

Недостатком оружия данного типа является то, что во время стрельбы плечо и щека стрелка подвергается толчку в результате отдачи и подбрасывания оружия, а также отдача влияет на кучность попадания при стрельбе очередью.

Для создания более комфортных условий при стрельбе, а также для улучшения кучности попадания при стрельбе очередью, используют различные системы амортизации, такие как: 1. затыльник приклада, изготовленный из мягкого материала, 2. Между затыльником и прикладом имеется амортизирующее устройство, 3. Приклад снабжен телескопическим амортизирующим устройством, в месте соединения с оружием.

Известно устройство, использованное в прикладе фирмы FAB-Defense (Израиль), обзор и анализ на канале ютуб com/watch?v=6sjlBUUhlwU наряду со множественными положительными качествами данного приклада есть и недостатки: 1. Приклад является «прямыми, то есть расположен на одной линии с линией оси ствола, тогда как штатный приклад, например АКМ, расположен под небольшим углом вниз. Применение «прямого» приклада затрудняет использование штатных прицельных приспособлений. Обычно «прямые)) приклады применяют с дополнительными прицельными устройствами, такие как коллиматор, оптический прицел, и т.д. 2. Прямое расположение приклада и присутствие в телескопическом соединении амортизирующих пружин, не полностью исключает подбрасывание ствола при стрельбе очередью.

Наиболее близким по функциональности (прототип) является изобретение RU 2 464 519 С2 где для амортизации и коррекции оружия при гашении отдачи, использовано гидравлически-пружинное устройство между прикладом и затыльником. Которая позволяет при гашении отдачи, прикладу, двигаться назад и в низ относительно затыльника, так как линия оси гидравлически-пружинного устройство расположено под небольшим углом относительно линии оси ствола. Целью автора изобретения является смягчение воздействия силы отдачи в плечо и щеку стрелка. Недостатки устройства: 1. При работе устройства, приклад оружия движется назад и вниз относительно затыльника, соответственно ствол с мушкой в противоположном направлении то есть вверх, и подбрасывание ствола при выстреле будет увеличивается.

2. При применении данного устройства в автоматическом оружии, при стрельбе очередью, с каждым выстрелом подбрасывание ствола будет увеличиваться.

Раскрытие изобретения

Задача изобретения повышение эффективности при стрельбе очередью и снижение ударных нагрузок на стрелка.

В изобретении также как у прототипа имеется амортизирующее устройство, корректирующая положение оружия при выстреле. Но в отличии от прототипа, амортизатор-корректор расположен в передней части приклада. Позволяющий при гашении силы отдачи, оружию двигаться назад и вверх относительно приклада.

Таким образом, техническим результатом является, коррекция положения оружия при гашении силы отдачи амортизатором-корректором, позволяющей линии прицеливания в начале выстрела, и линии прицеливания в момент погашения силы отдачи, оставаться параллельными.

Описание чертежей

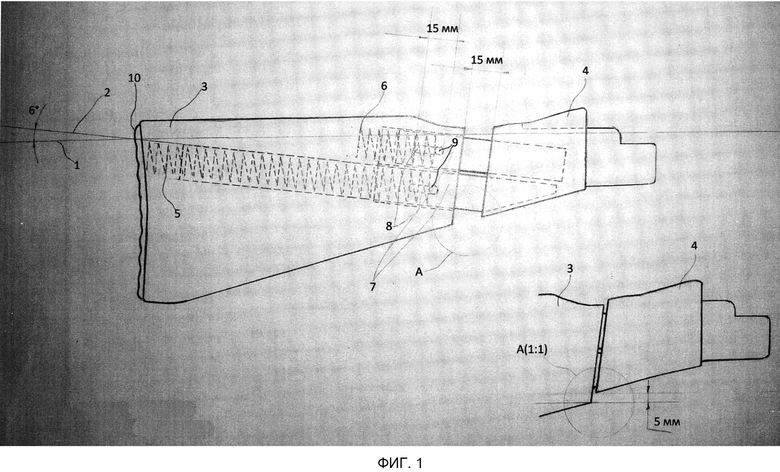

фиг. 1 Показан амортизатор-корректор, встроенный в штатный общевойсковой пластиковый приклад от АКМ, так называемое «весло».

фиг. 2 Схематически показано поведение оружия при выстреле со стандартным прикладом, и прикладом со встроенным амортизатором-корректором.

фиг. 3 Амортизатор-корректор в рычажно-пружинном исполнении.

Видеоотчет испытаний 1. Стендовые испытания: 1. АКМ со стандартным прикладом, один патрон, линии прицеливания в начале и конце выстрела образуют угол. 2. АКМ с прикладом со встроенным амортизатором-корректором, один патрон, линии прицеливания в начале и конце выстрела параллельны. 3. АКМ с прикладом со встроенным амортизатором-корректором, два патрона очередью, линии прицеливания в начале и конце выстрела остаются параллельными.

Видеоотчет испытаний 2. Анализ поведения АКМ при выстреле со стандартным прикладом и прикладом со встроенным амортизатором-корректором, при замедленном просмотре.

Осуществление изобретения

«Амортизатор-корректор приклада», далее-(амортизатор-корректор) показанное на фиг. 1, осуществлен на примере стандартного пластикового приклада от АКМ. В передней части приклада, в центре шейки удалена часть приклада шириной 15 мм. Задняя часть приклада, составляет две трети от общего размера, передняя часть, одну треть от общего размера. Части приклада соединены двумя параллельно расположенными трубчатыми телескопическими соединениями 7, диаметром внешней трубки 20 мм. Где внутренние трубки одними концами закреплены в передней части приклада 4, путем склеивания или сваривания. Вторыми концами входят в заднюю часть приклада 3, где установлены внешние трубки путем склеивания или сваривания. Трубки из прочного и легкого материала, такие как сплав алюминия, титана и т.д. Во внешних трубках предусмотрены продольные прорези 8, длиной 15 мм. в прорези 8, вставлены штифты 9, закрепленные во внутренних трубках, в связке составляющие замок, ограничивающий рабочий ход внутренних трубок. Таким образом оба телескопических соединения имеют рабочий ход 15 мм, что соответствует размеру удаленной части приклада. В задней части приклада 3, во внутренние трубки вставлены пружины. В верхнюю внутреннюю трубку вставлена несменная вспомогательная пружина 6, одним концом упирающаяся о штифт 9, вторым концом о корпус приклада 3. В нижней внутренней трубке вставлена основная рабочая пружина 5, одним концом упирающаяся о штифт 9, вторым концом о затыльник приклада 10. При подборе жесткости, пружина меняется путем отсоединения затыльника 10 от приклада 3. Линия оси 2, телескопического соединения 7, на пересечении с линией оси ствола 1, составляет угол 6°, наклон сделан таким образом, чтобы при сжатии телескопических соединений 7, передняя часть приклада 4, двигалась назад и вверх, относительно задней части приклада 3. При полном рабочем ходе телескопических соединений составляющей 15 мм., подъем передней части приклада 4, относительно задней части приклада 3, составляет 5 мм. А (1:1).

В ходе испытаний приклада со встроенным амортизатором-корректором на автомате АКМ 7.62 (охолощенный), пришел к выводу, что пружина должна быть такой жесткости, чтобы при гашении силы отдачи, ход амортизатора-корректора составлял не более 90% от общего рабочего хода, во избежание ударения при полном сжатии. А также при изготовке к стрельбе, амортизатор-корректор частично сжимается, в среднем на 10% от общего хода.

Таким образом, оставшиеся в среднем 75% рабочего хода амортизатора-корректора, при гашении силы отдачи позволяет задней части оружия подниматься относительно приклада в среднем на 2-4 мм.

По результатам испытаний пришел к выводу, что присутствие амортизатора-корректора в прикладе, позволяющей задней части оружия при гашении силы отдачи, подниматься относительно приклада на 2-4 мм., корректирует положение оружия, позволяющая линиям прицеливания в начале и в конце выстрела, оставаться параллельными. В итоге, стрелку не требуется после каждого выстрела возвращать оружие в исходное положение, так как это происходит автоматически, при возвращении амортизатора-корректора в исходное положение. При стрельбе очередью 15-30 патронов, стрелку значительно легче удерживать линию прицеливания на мишени.

Встроенный амортизатор-корректор в приклад АКМ, не мешает штатному расположению пенала с инструментами, и в случае неисправности амортизатора-корректора все изначальные функции обычного приклада сохраняются.

Считаю, что данный принцип амортизации, испытанный на АКМ, позволяющей корректировать положение оружия в конце погашения силы отдачи, относительно первоначального положения оружия, также верно для любого огнестрельного оружия с прикладом, имеющий импульс силы, подбрасывающий ствол при выстреле.

На фиг. 2 показано, как располагается линия прицеливания 1 в конце выстрела, относительно линии прицеливания 2 в начале выстрела, со стандартным прикладом и прикладом со встроенным амортизатором-корректором.

Осуществление изобретения может быть различным, при условии сохранения принципа коррекции положения оружия.

Мною был осуществлен и испытан амортизатор-корректор рычажно-пружинного типа (фиг. 3). Но в ходе испытаний, отказался от такого исполнения, так как приклад значительно теряет свои прочностные качества.

Изобретение относится к области оружия, в частности к стрелковому оружию с прикладом. Амортизатор приклада содержит амортизирующее корректирующее устройство. Амортизирующее корректирующее устройство выполнено с возможностью разделения приклада на две части, при этом задняя часть приклада составляет две трети от общего размера, а передняя часть одну треть от общего размера приклада. Амортизирующее корректирующее устройство выполнено с возможностью сжиматься при воздействии силы отдачи и состоит из двух параллельно расположенных трубчатых телескопических соединений с ограниченным рабочим ходом и амортизирующими пружинами, выполненными с возможностью соединения разделенных частей приклада, расположенных под углом 6° относительно линии оси ствола, с уклоном, позволяющим при сжатии передней части приклада двигаться назад и вверх относительно задней части приклада. Обеспечивается снижение влияния отдачи на стрелка, а также корректировка положения оружия в конце погашения отдачи относительно первоначального положения. 1 з.п. ф-лы, 3 ил.

1. Амортизатор приклада, содержащий амортизирующее корректирующее устройство, отличающийся тем, что амортизирующее корректирующее устройство выполнено с возможностью разделения приклада на две части, при этом задняя часть приклада составляет две трети от общего размера, а передняя часть одну треть от общего размера приклада, амортизирующее корректирующее устройство выполнено с возможностью сжиматься при воздействии силы отдачи и состоит из двух параллельно расположенных трубчатых телескопических соединений с ограниченным рабочим ходом и амортизирующими пружинами, выполненными с возможностью соединения разделенных частей приклада, расположенных под углом 6° относительно линии оси ствола, с уклоном, позволяющим при сжатии передней части приклада двигаться назад и вверх относительно задней части приклада.

2. Амортизатор приклада по п. 1, отличающийся тем, что телескопические соединения выполнены с замками, ограничивающими рабочий ход, а амортизирующие пружины выполнены с возможностью замены, хотя бы одной из них.
