Пиротехнические ножницы Российский патент 2025 года по МПК B23D29/02 B23D17/02

Изобретение относится к области металлорежущего инструмента и может быть использовано в аварийно-спасательных работах, в автомобильной инспекции для расчленения конструкции автомобиля, потерпевшего аварию, для обеспечения доступа к пострадавшему, в службах спасения для обеспечения доступа к горящим объектам, в других чрезвычайных ситуациях.

Известны переносные ножницы (1) (Заявка ФРГ N 3809640, кл. B23D 29/00, 1988).

Эти ножницы состоят из шарнирно соединенных осью поворотных режущих ножей, передаточного механизма с клиновой передачей, привода с поршнем высокого давления, привода с поршнем малого давления, системы перепускных клапанов как малого, так и высокого давления, стационарной рукоятки и встроенной емкости с гидравлической жидкостью.

Эти переносные ножницы содержат недостатки, заключающиеся в большой трудоемкости резания и значительном времени одного цикла резки (сжатие - разжатие ножей) в связи с тем, что необходимо качать гидравлическую жидкость по принципу домкрата, кроме того, данные ножницы очень сложны в конструктивном исполнении, что должно отражаться на их надежности и, по мнению авторов, должны обладать большой массой.

Известны также переносные ножницы (2) описанные в материалах заявки ФРГ №2238600, кл. B23D 17/02, 1972. Указанные переносные ножницы состоят из собственно ножниц, включающих шарнирно соединенные осью поворотные режущие ножи с гидравлическим механизмом о поршнем и клапанами, соединенным шлангом высокого давления с компрессором, который, в свою очередь, соединен с двигателем внутреннего сгорания или с электродвигателем.

Основной недостаток этих переносных ножниц - это зависимость их от внешнего источника энергии (двигателя с компрессором). Внешний источник энергии накладывает большие ограничения на возможность применения этих ножниц в экстремальных ситуациях. Необходимо большое время на доставку и подготовку этих ножниц к работе, невозможность переноса ножниц на большие расстояния от двигателя с компрессором из-за ограниченной длины шлангов, что накладывает ограничения на работу сними в труднодоступных местах.

Известны также переносные пиротехнические ножницы (3) описанные в материалах заявки RU №2661652, кл. B23D 15/04, B23D 15/12.

Эти ножницы состоят из неподвижного и подвижного ножей, при этом подвижный нож выполнен в виде ползуна, установленного в корпусе неподвижного ножа и являющегося частью подпружиненного толкателя с поршнем, кроме того, перед поршнем имеется подпоршневая полость и надпоршневая полость с выполненной в ней патронником, взаимодействующая с курковым механизмом с курком со спусковым крючком, патронник связан с перезарядным устройством с поступательно работающим затворным механизмом куркового механизма. Затворный механизм совмещен с обоймой с расположенными в ней несколькими патронами, включающим в себя ударно спусковой механизм с экстрактором и бойком.

Эти переносные ножницы тоже содержат недостатки, заключающиеся в конструктивном исполнении ножей, позволяющих резать (перерубать) только прутки, трубы определенного (небольшого) диаметра, а для резки конструкций машиностроения необходимы ножи.

Остановка подвижного ножа с поршнем в процессе резки и просто при срабатывании ножниц производится путем жесткого удара подвижного ножа в неподвижный нож и сжатия воздуха (создания противодавления) в подпоршневой полости, что не эффективно и может позволить использовать патроны небольшой мощности, иначе это приведет к разрушению устройства, травмированию оператора и не значительному ресурсу (количество срабатываний) ножниц, кроме того, такие ножницы обладают не значительным усилием резания, что может быть не достаточным в процессе проведения спасательных работ.

Ножницы имеют патронник и возможность работы только с одним типом гильзы патронов, что значительно ограничивает возможность их применения, использования в различных регионах, странах, так как в этих регионах имеется производство определенных видов гильз патронов, а освоение нового вида гильз патронов требует значительных затрат или приобретения гильз патронов в других регионах и оформление соответствующих документов, необходимых для нового вида гильз патронов.

Применение в данном инструменте многозарядного устройства с магазином хорошо только на первый взгляд:

- во-первых, работа этими ножницами небезопасна, это не оружие, где необходимо быстрее выстрелить, и, где требуется индивидуальное обучение и приписывание оружие к конкретному человеку, а переносные пиротехнические ножницы - это оборудование общего применения и для его надежной работы оно должно быть простым, не иметь съемных элементов и при работе с ним быть доступным любому человеку, кроме того, в ножницах необходимо для следующего срабатывания вернуть исполнительный механизм в исходное положение, на что требуется время, его возврат производится пружиной и ручным доводом его, в противном случае если поршень не вернулся в исходное положение, ножницы не разовьют требуемого усилия резания и кроме того наличие нестреляного патрона в патроннике также не безопасно для оператора при манипуляциях по возврату исполнительного механизма, кроме того, для повторного срабатывания режущие элементы ножниц надо подвести к необходимому месту резания, иначе срабатывание будет безрезультативно и может быть холостое срабатывание, что производителем не рекомендовано;

- во-вторых, наличие в конструкции ножниц съемных элементов, таких как запорный механизм о ударно спусковым устройством с экстрактором с бойком куркового механизма, делает эксплуатацию этого устройства затруднительной и ненадежной, вышеперечисленные элементы конструкции оправданы в автоматическом оружии и хорошо отработаны, но при этом оружие - это индивидуальная принадлежность конкретных и обученных людей, а ножницы

- это устройство общего пользования, сменным обслуживающим персоналом и при его обслуживании: разборке, чистке, смазке, наличие съемных элементов может привести к их утере, порче, неправильной сборке, что приведет их к неработоспособному состоянию, такие устройства общего пользования не должны иметь съемных элементов, влияющих на их работоспособность, безопасность использования и исключать возможность их неправильной сборки при чистке, смазке.

Наличие многозарядного устройства сильно и не целесообразно усложняет устройство, и при работе ножницами не безопасно.

Время перезарядки простого однозарядного устройства не больше времени возвращения ножей в исходное положение при подготовке к повторному резу.

Кроме того, ножницы позволяют работать оператору только путем нажатия рукой на спусковой крючок куркового механизма, при этом при срабатывании ножниц происходит их отдача в руку оператора.

Известны переносные ножницы (4), описанные в материалах патента Российской Федерации №2070483 от 210.12.1996 г. ((19) RU (11) 2070483 (13) С1 (51) 6 B23D 17/02, 29/00.

Эти ножницы содержат верхний и нижний ножи, шарнирно соединенные осью, подпружиненный толкатель с пружиной, ползуном с опорной площадкой и поршнем, размещенные в корпусе нижнего ножа и взаимодействующие опорной площадкой ползуна с внутренней опорной площадкой нижнего ножа. Верхний нож серьгой посредством осей соединен с ползуном, принадлежащим подпружиненному толкателю, имеющему жестко установленный поршень с упором, выполненные в виде единой детали.

Ножницы снабжены демпфером, состоящим из кольцевых конических пружин и имеющим опорную площадку, взаимодействующую с опорной площадкой упора с поршнем, принадлежащим подпружиненному толкателю, ползун подпружиненного толкателя содержит опорную площадку, взаимодействующую с внутренней опорной площадкой корпуса нижнего ножа, ползун снабжен кольцевыми проточками с радиальными отверстиями, соединенными с внутренней полостью, выполненной в подпружиненном толкателе, наполненной смазкой. Ножницы содержат патронник, размещенный в отдельном корпусе, надпоршневую полость, камеру предварительного сгорания с дюзой с калиброванным отверстием, размещенные в отдельном корпусе патронника, надпоршневая полость снабжена вторым калиброванным отверстием, выполненным во второй дюзе, соединенной с рассекателем газов. Отдельный корпус патронника шарнирно соединен с корпусом рукоятки и размещенным в нем курковым механизмом и в закрытом положении фиксируется затвором. Курковый механизм содержит подпружиненный пружиной спусковой крючок с установленной на нем и подпружиненной относительно него пружиной качалкой с выступом. Ударник, выполненный в виде двухплечего рычага с профильным выступом на верхнем плече рычага, взаимодействующим с бойком. Ударник шарнирно установлен в корпусе рукоятки совместно со скобой, подпружиненной пружинами, нижнее плечо ударника взаимодействует с одной стороны со скобой, другой стороной со спусковым крючком. Скоба содержит выступы, размещенные в фигурных пазах корпуса рукоятки. В корпусе рукоятки шарнирно установлен предохранитель, подпружиненный пружиной, состоящей из оси с флажком и имеющей проточки в местах контакта с верхним плечом ударника и пружины соответственно. В корпусе рукоятки установлен затвор, выполненный в виде оси, размещенной в отверстиях корпуса рукоятки. Ось взаимодействует с планкой, шарнирно установленной на корпусе рукоятки. Затвор содержит кнопку, размещенную также в корпусе рукоятки, связанную осью с планкой и подпружинен пружиной, размещенной в кнопке на оси. Кроме того, на корпусе рукоятки выполнен профильный выступ, взаимодействующий с экстрактором, шарнирно установленном на корпусе патронника.

Это устройство устраняет ряд недостатков, принадлежащих вышеуказанным аналогам. Однако и оно содержит недостатки.

Возврат верхнего ножа, шарнирно соединенного осью с нижним ножом и подпружиненного толкателя с ползуном с упором и поршнем, в исходное положение посредством только пружины толкателя не надежно возвращает в исходное положение верхний нож и подвижные элементы механизма после резки, возвратная пружина расположена в корпусе ножниц и упирающейся одним концом в поршень, другим - в корпус нижнего ножа. Для надежной работы этой пружины требуется большой запас ее прочности, хода ее деформации и большее время ее деформации. Решение этих вопросов за счет усиления и увеличение хода данной пружины в этих ножницах приведет к значительному увеличению их габаритов и веса, что сделает их неприемлемыми в работе.

Выполнение подпружиненного толкателя с упором, поршнем и ползуном, жестко соединенных в виде единой детали, и суммарное наложение допусков изготовления отдельных деталей приводит к значительной несоосности контактных цилиндрических поверхностей поршня с упором и ползуном, что в совокупности с аналогичной несоосностью корпусных деталей, в которых они устанавливаются приводит к затиранию, заклиниванию поршня штока в корпусе патронника, что в свою очередь приводит к ненадежному возврату в исходное положение верхнего ножа после резки. Решение этой задачи путем увеличения зазоров с одной стороны поршня и корпуса патронника приводит к прорыву с этой стороны пороховых газов в момент срабатывания, что приводит к уменьшению усилия резания.

Размещение в надпоршневой полости отдельного корпуса в камере предварительного сгорания дюзы с калиброванным отверстием приводит к усложнению конструкции ножниц и наличию съемных элементов конструкции, делающих менее надежной работу переносных пиротехнических ножниц.

Выполнение опорных площадок на упоре толкателя и ползуне подпружиненного толкателя, взаимодействующих соответственно с опорной площадкой демпфера и внутренней опорной площадкой нижнего ножа, позволяет погасить оставшуюся энергию и инерционную массу после процесса резки и демпфирования только массы подпружиненного толкателя, ползуна, упора и поршня.

Ненадежная работа куркового механизма, частые осечки обусловлены сложностью конструкции - большим количеством деталей и применением пружин растяжения. В момент срабатывания создается осевой виброудар, при котором происходит разневоливание примененных пружин растяжения, что значительно уменьшает ресурс и количество срабатываний ножниц.

Наиболее близким к заявляемым переносным пиротехническим ножницам (далее по тексту ножницы) по технической сущности и достигаемому эффекту, по мнению авторов, являются переносные пиротехнические ножницы (5), принятое авторами за прототип, описанное в материалах патента Российской Федерации №2594233 от 27.01.2015 г. ((19) RU (11) 2594233 (13) С1 (51) МПК B23D 17/02, (2006.01).

Эти ножницы, как и предыдущий аналог, содержат верхний и нижний ножи, шарнирно соединенные осью, подпружиненный толкатель с пружиной, ползуном с опорной площадкой и поршнем, размещенные в корпусе нижнего ножа, взаимодействующие опорной площадкой ползуна с внутренней опорной площадкой нижнего ножа. Верхний нож серьгой посредством осей соединен с ползуном, принадлежащим подпружиненному толкателю. Подпружиненный толкатель содержит поршень с упором, установленным с возможностью радиального перемещения относительно оси штока.

Ножницы снабжены демпфером, состоящим из кольцевых конических пружин и имеющим опорную площадку, взаимодействующую с опорной площадкой упора с поршнем, принадлежащим подпружиненному толкателю, ползун подпружиненного толкателя содержит опорную площадку, взаимодействующую с внутренней опорной площадкой корпуса нижнего ножа, ползун снабжен кольцевыми проточками с радиальными отверстиями, соединенными с внутренней полостью выполненной в подпружиненном толкателе, наполненной смазкой.

Ножницы содержат стационарно установленный патронник, размещенный в отдельном корпусе, а на корпусе рукоятки выполнен профильный выступ, взаимодействующий с экстрактором, шарнирно установленном на корпусе патронника, надпоршневую полость, камеру предварительного сгорания с дюзой с калиброванным отверстием, размещенные в отдельном корпусе патронника, надпоршневая полость снабжена вторым калиброванным отверстием, выполненным во второй дюзе, соединенной с рассекателем газов. Корпус патронника шарнирно соединен с корпусом рукоятки и размещенным в нем с курковым механизмом и фиксируется затвором. Курковый механизм исключает в своей конструкции наличие пружин растяжения, содержит подпружиненный пружиной кручения спусковой крючок, выполненный двуплечим, на нижнем плече шарнирно установлен и подпружинен относительно него посредством пружины кручения храповик, взаимодействующий с выступом, выполненным на нижней части шарнирного соединения ударника, подпружиненного пружиной кручения относительно корпуса куркового механизма. Ударник верхним плечом взаимодействует с бойком. В корпусе рукоятки шарнирно установлен предохранитель, подпружиненный пластинчатой пружиной, состоящей из оси с флажком и имеющей проточки в местах контакта с верхним плечом ударника и пружины соответственно. В корпусе рукоятки установлен затвор, выполненный в виде оси, размещенной в отверстиях корпуса рукоятки. Ось взаимодействует с планкой, шарнирно установленной на корпусе рукоятки. Затвор содержит кнопку, размещенную также в корпусе рукоятки, связанную осью с планкой, и подпружинен пружиной, размещенной в кнопке на оси.

Это устройство устраняет ряд недостатков, принадлежащих вышеуказанным аналогам. Однако и оно содержит недостатки заключающиеся:

- в ненадежном демпфировании энергии и инерционной массы ползуна, подпружиненного толкателя с упором и поршнем, верхнего ножа с серьгой и осью, и в целом в недостаточной надежности работы ножниц;

- в невозможности работы переносными ножницами с различными патронами, имеющими различную геометрию гильзы;

- в потере энергии и усложнении конструкции из-за дюзы, установленной за патронником;

- в небезопасной работе куркового механизма, в связи с возможностью выступании бойка при закрытии рукоятки ножниц;

- в ограничении возможности работы ножницами из-за отдачи при срабатывании патрона ножниц на руку оператора.

Эти недостатки обусловлены тем, что выполнение опорных площадок на упоре подпружиненного толкателя и ползуне подпружиненного толкателя, взаимодействующих соответственно с опорной площадкой демпфера и внутренней опорной площадкой нижнего ножа, позволило частично погасить оставшуюся энергию после процесса резки и инерционную массу после демпфирования только массы подпружиненного толкателя ползуна, упора и поршня, а инерционная масса верхнего ножа с серьгой и соединяющих их осей ничем не гасится, что ведет к деформации осей, разбиванию отверстий, в которых размещаются оси, разрушению серьги, и в совокупности к быстрому выходу ножниц из строя.

Эти ножницы не имеют возможности работы с различными гильзами патронов, имеющих различную геометрию, выступающий выступ или углубленный паз и обеспечить их экстракцию, при повороте рукоятки корпуса куркового механизма с профильный выступом, взаимодействующего с экстрактором, шарнирно установленном на отдельном корпусе патронника.

Размещение патронника совместно с дюзой с калиброванным отверстием, размещенным в отдельном корпусе в надпоршневой полости камеры предварительного сгорания, ведет к дополнительной потере энергии при срабатывании патрона в связи с дополнительными каналами прохождения струи пороховых газов, кроме того, дюза является легко съемным элементом, которую необходимо снимать при чистке ножниц, и часто теряется, имея маленькие габариты.

Работа этими ножницами небезопасна в связи с возможностью выступании бойка при закрытии рукоятки ножниц. Это обусловлена тем, что ударник верхним плечом постоянно взаимодействует с бойком, если ударник не стоит на предохранителе, установленном в корпусе рукоятки и подпружиненным пластинчатой пружиной. Когда ножницы стоят на предохранителе ударник своим верхним плечом взаимодействует с одной из проточек предохранителя и не касается бойка, при повороте предохранителя в боевое положение ударник не взаимодействует с предохранителем и постоянно контактирует с бойком, и боек выступает за контур рукоятки, и в случае, если ножницы не стоят на предохранителе при закрытии рукоятки куркового механизма, из-за выступания бойка за контур куркового механизма, возможен накол капсюля патрона, если патрон находится в патроннике, что не безопасно и не исключает возможности непреднамеренного срабатывания ножниц.

Пластинчатая пружина фиксирует предохранитель в двух положениях - в положении предохранения или боевом положении.

При работе ножницами оператор испытывает отдачу ножниц в руку. Такая же отдача имеется и у огнестрельного оружия. Для срабатывания ножниц, оператор одной рукой удерживает ножницы за рифленый корпус в районе переднего ножа, другой рукой держит рукоятку, при нажатии на спусковой крючок происходит срабатывание ножниц. При этом вся отдача приходится в эту руку оператора через рукоятку - корпус куркового механизма, что вызывает болевые ощущения.

В основу изобретения положено решение задачи, направленной на создание пиротехнических ножниц для резки конструкций машиностроения, большей надежности с надежным демпфированием инерционной массы подвижных элементов, ползуна, подпружиненного толкателя с упором и поршнем, верхнего ножа с серьгой и осью, переносных пиротехнических ножниц, обеспечивающих возможность работы с различными патронами, имеющими различную геометрию гильзы, исключающих ненужную потерю энергии и упрощающих конструкцию, повышающих безопасность работы куркового механизма, в связи с исключением возможности выступания бойка при закрытии рукоятки переносных пиротехнических ножниц, в расширении возможности работы ножницами, исключающими отдачу ножниц на руку оператора.

Для решения поставленной задачи в данных пиротехнических ножницах, работающих от холостых патронов, имеющих разные гильзы, содержащих неподвижно установленный нижний нож с внутренней опорной площадкой, шарнирно установленный на нем верхний нож, серьгу, подпружиненный толкатель, с ползуном, упором и поршнем, с опорными площадками на упоре толкателя и ползуне подпружиненного толкателя, демпфер с опорной площадкой, патронник, экстрактор, курковый механизм с рукояткой, имеющей выступ, с шарнирно установленными и подпружиненными в нем курком со спусковым крючком с храповиком, ударником с выступом, выполненным на нижней части шарнирного соединения ударника, и бойком.

В данных пиротехнических ножницах верхний нож снабжен опорной площадкой, взаимодействующей с внешней опорной площадкой, выполненной на нижнем ноже.

Одновременно отличием предлагаемых пиротехнических ножниц является то, что они снабжены съемными патронниками различной конфигурации, повторяющей контур различных гильз патронов, имеющих выступающий в одном случае выступ или углубленный паз, при этом;

- под гильзу с выступом экстрактор выполнен в виде двуплечего рычага, контактирующего одним концом с выступом гильзы патрона, другим концом

- с выступом рукоятки;

- под гильзу с пазом экстрактор выполнен также в виде двух пластинчатого двуплечего рычага, имеющего две пластины - верхнюю и нижнюю, верхняя пластина выполнена в виде пластинчатой пружины, взаимодействующей одним плечом с пазом гильзы, при этом плечо, взаимодействующее с пазом гильзы, с одной стороны снабжено скосом, с другой стороны имеет прямой угол и выступ с контактной площадкой, взаимодействующий с корпусом рукоятки, другое плечо является элементом нижней пластины, взаимодействующей с выступом рукоятки.

Кроме того, патронники с одной стороны на выходе снабжены калиброванным отверстием, выполняющим функции дюзы, с другой стороны имеют проточку под один из концов экстрактора.

Также отличием этих пиротехнических ножниц является, то что на отдельном корпусе патронника ножниц выполнен выступ, взаимодействующий с ответным выступом, выполненным на верхнем плече ударника куркового механизма, кроме того, в корпусе куркового механизма шарнирно установлен подпружиненный подпор, взаимодействующий выполненным на нижней части шарнирного соединения ударника дополнительным выступом и храповиком шарнирно, установленным на курке.

Кроме того, пиротехнические ножницы отличаются тем, что курок со спусковым крючком куркового механизма ножниц снабжен дополнительным выступом, размещенным в пазе, выполненным в корпусе куркового механизма и выходящим за контур корпуса куркового механизма.

Выполнение в данных пиротехнических ножницах на неподвижно установленном нижнем ноже с внутренней опорной площадкой дополнительной внешней опорной площадки и опорной площадки на верхнем ноже, шарнирно соединенным с нижним ножом, наряду с опорными площадками на упоре подпружиненного толкателя и ползуне подпружиненного толкателя, взаимодействующими соответственно с опорной площадкой демпфера и внутренней опорной площадкой нижнего ножа, позволило погасить оставшуюся энергию и инерционную массу после процесса резки и демпфирования не только массы подпружиненного толкателя, ползуна, упора и поршня, но и инерционную массу верхнего ножа с серьгой и соединяющих их осей, что исключает возможность деформации осей, разбивание отверстий, в которых размещаются оси и разрушение серьги ножниц, и повышает ненадежность демпфирования движущихся элементов конструкции ножниц, исключает возможность выхода ножниц из строя и в целом повышает надежность работы пиротехнических ножниц.

Также отличием пиротехнических ножниц является выполнение их со съемными патронниками различной конфигурации, повторяющей контур различных гильз патронов, имеющих выступающий выступ или углубленный паз, при этом экстрактор под гильзу с выступом выполнен в виде двуплечего рычага, контактирующего одним концом с выступом гильзы патрона, другим концом - с выступом рукоятки, а под гильзу с пазом экстрактор выполнен в виде двухпластинчатого двуплечего рычага, имеющего две пластины -верхнюю и нижнюю, верхняя пластина выполнена в виде пластинчатой пружины, взаимодействующей одним плечом с пазом гильзы, при этом плечо, взаимодействующее с пазом гильзы с одной стороны, снабжено скосом, с другой стороны имеет прямой угол и выступ с контактной площадкой, взаимодействующей с корпусом рукоятки, другое плечо является элементом нижней пластины, взаимодействующей с выступом рукоятки, кроме того, патронники с одной стороны на выходе снабжены калиброванным отверстием, выполняющим функции дюзы, с другой стороны имеют проточку под один из концов экстрактора, такое выполнение патронников и экстракторов позволило обеспечить возможность замены у пиротехнических ножниц патронника и необходимого для данной гильзы патрона экстрактора и тем самом обеспечить возможность работы пиротехническими ножницами с различными патронами, имеющими различную геометрию гильзы, а выполнение с одной стороны на выходе патронника калиброванного отверстия, выполняющим функции дюзы, позволило исключить потерю энергии, исключить из конструкции дюзу с калиброванным отверстием и упростить конструкцию пиротехнических ножниц.

Выполнение в этих пиротехнических ножницах на отдельном корпусе патронника ножниц выступа, взаимодействующего с ответным выступом, выполненным на верхнем плече ударника куркового механизма, и установка шарнирно в корпусе куркового механизма подпружиненного подпора, взаимодействующего с дополнительным выступом, выполненным на нижней части шарнирного соединения ударника, и храповиком, шарнирно установленным на курке, позволило обеспечить безопасную работу этими ножницами, так как при открытии рукоятки куркового механизма ударник своим выступом, выполненным на верхнем плече, взаимодействует с выступом, выполненным на отдельном корпусе патронника ножниц, перемещается отходя от бойка и подпором, шарнирно установленным в корпусе куркового механизма, упирается в дополнительный выступ на нижней части шарнирного соединения ударника посредством пружины кручения, фиксируется, не позволяя ударнику взаимодействовать с бойком, при закрытии рукоятки куркового механизма, даже если ударник не стоит на предохранителе, установленном в корпусе рукоятки и подпружиненном пластинчатой пружиной. Когда ножницы стоят на предохранителе при нажатии на спусковой крючок, ударник взаимодействует с одной из проточек предохранителя и не касается бойка, при повороте предохранителя в боевое положение ударник взаимодействует с подпором и не взаимодействует с бойком при закрытии рукоятки куркового механизма, исключая возможность накола капсюля патрона, если патрон находится в патроннике, исключая возможность непреднамеренного срабатывания ножниц, и повышая безопасность работы пиротехническими ножницами. Пластинчатая пружина фиксирует предохранитель в положении предохранения или боевом положении.

Выполнение пиротехнических ножниц с курком со спусковым крючком куркового механизма, снабженного дополнительным выступом, размещенным в пазу, выполненным в рукоятке корпуса куркового механизма и выходящим за контур корпуса куркового механизма, позволило расширить возможность работы пиротехническими ножницами, исключающими отдачу ножниц на руку оператора, так как рука, взводящая курок, не упирается в корпус куркового механизма, а вторая рука, удерживающая пиротехнические ножницы, не ограничивает перемещения ножниц при отдаче и тем самым не испытывает воздействия при отдаче.

Работа пиротехнических ножниц поясняется чертежами, где:

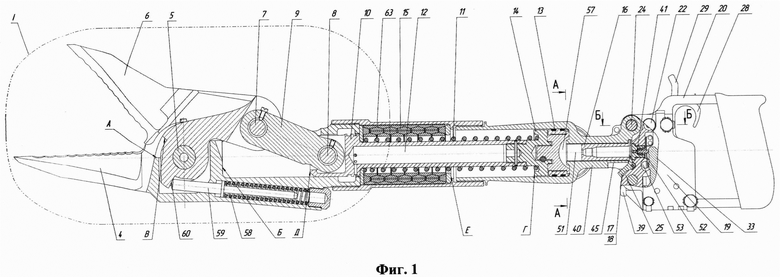

на фиг. 1 - показан общий вид пиротехнических ножниц;

на фиг. 2 - то же, на фиг. 1 в сомкнутом положении;

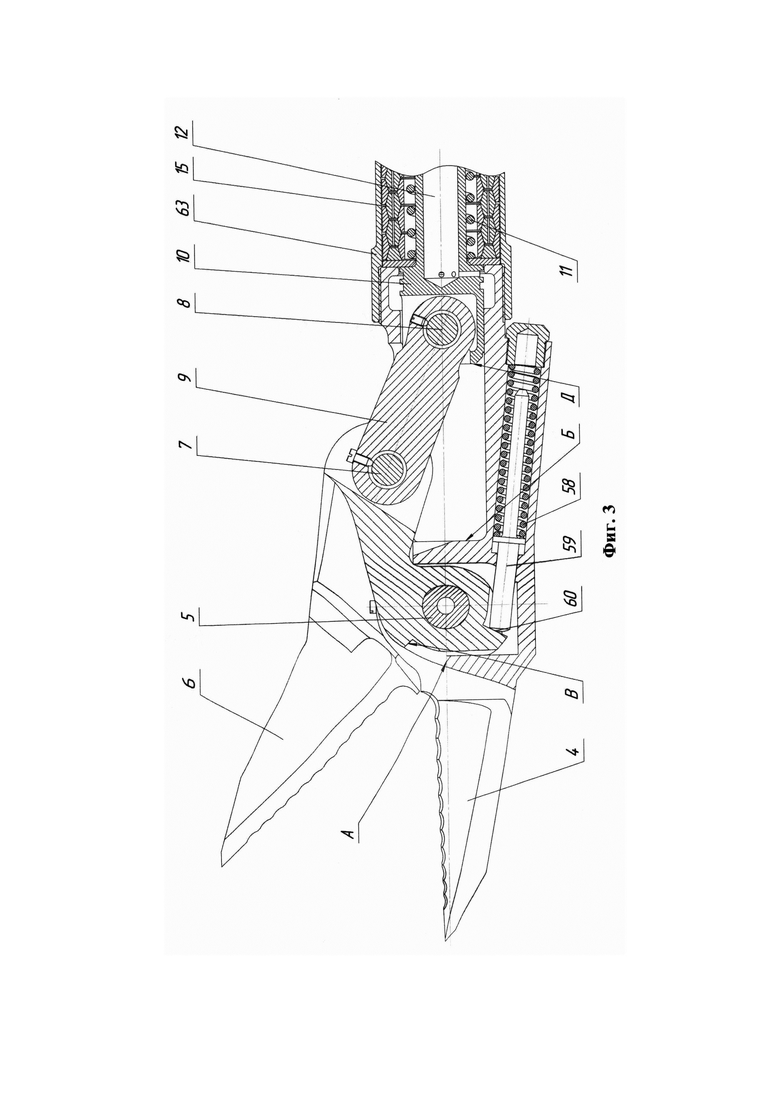

на фиг. 3 - узел 1 на фиг. 1 (нижний нож с внутренней и внешней контактными площадками, верхний нож с контактной площадкой с опорными площадками на упоре толкателя и ползуне подпружиненного толкателя и демпфера);

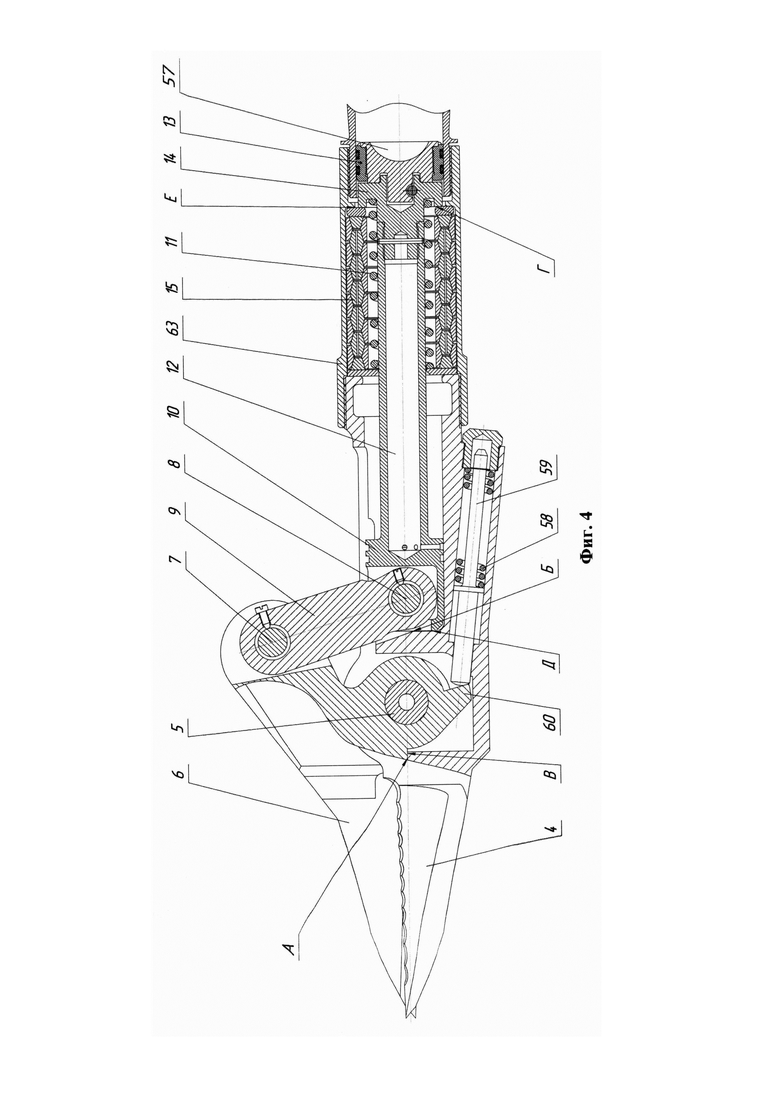

на фиг. 4 - узел 11 на фиг. 2 в сомкнутом положении;

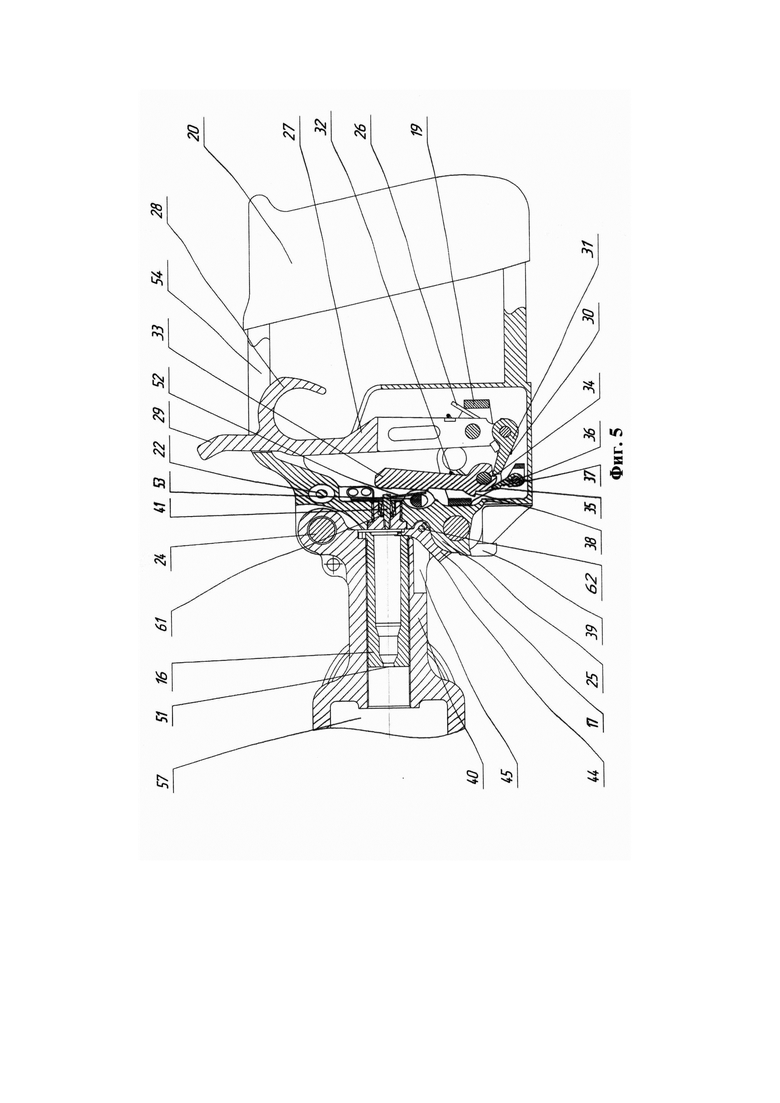

на фиг. 5 - показан отдельный корпус патронника со съемным патронником для патрона с выступом, рукоятка с курковым механизмом в свободном положении;

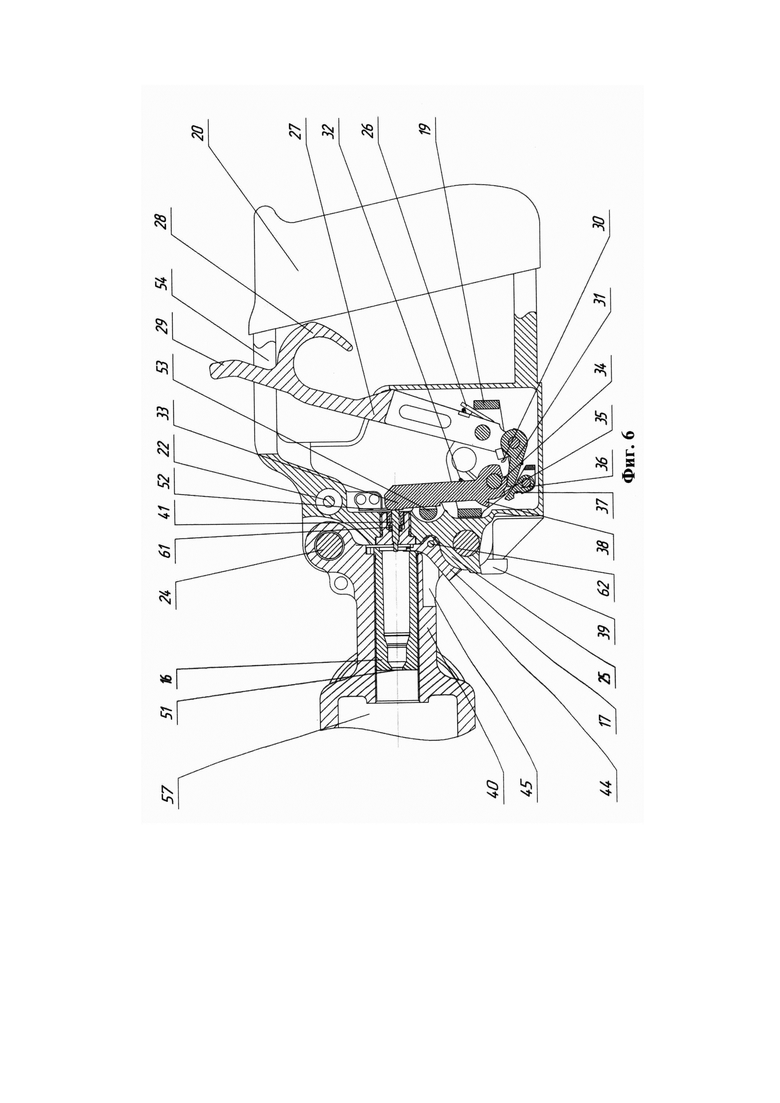

на фиг. 6 - то же, на фиг. 5 в момент срабатывания;

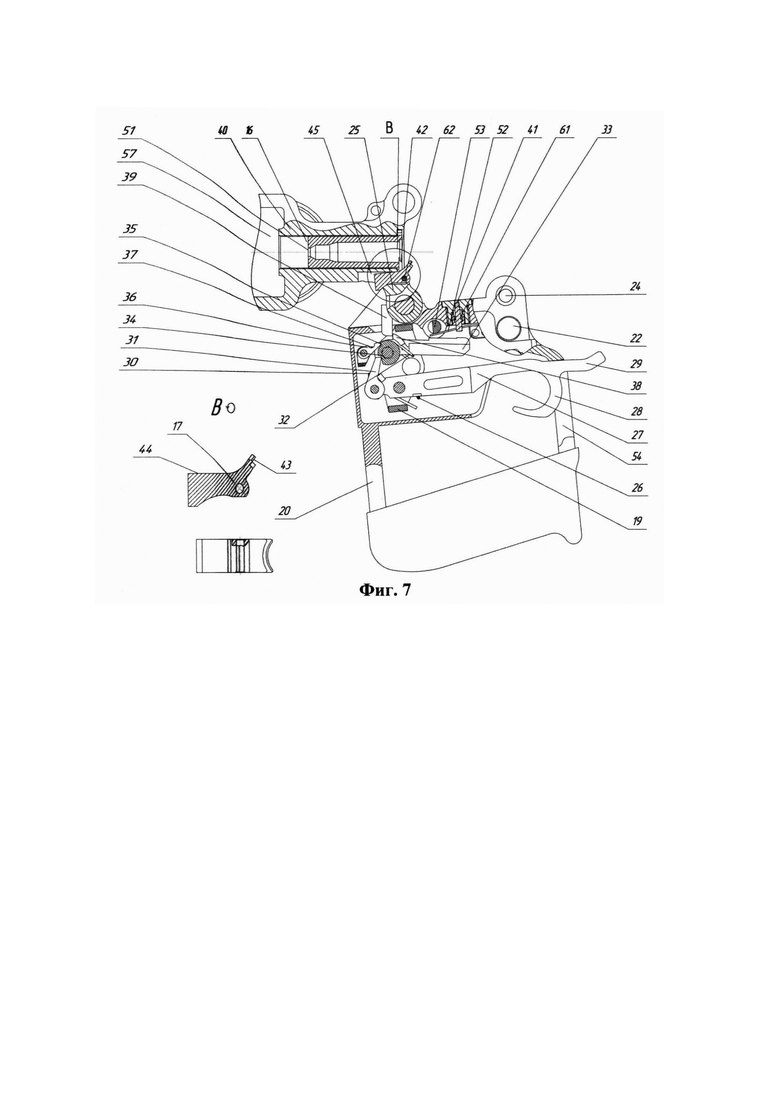

на фиг. 7 - то же, на фиг. 5, 6 при открытой рукоятке;

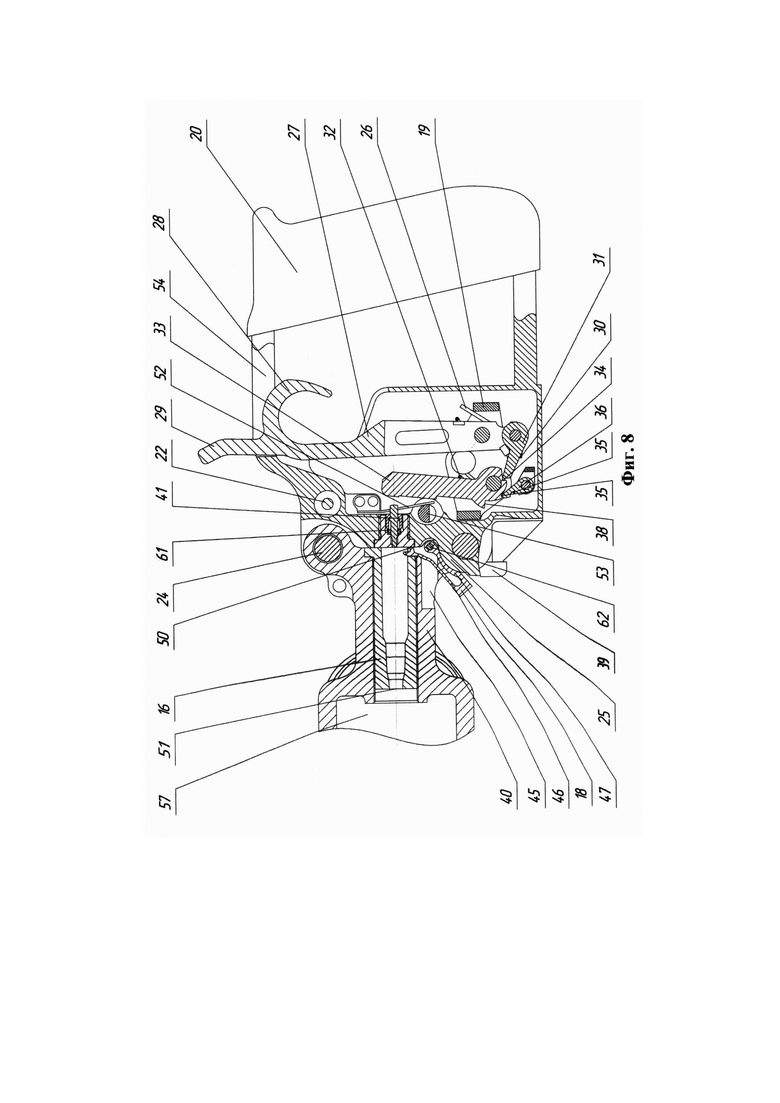

на фиг. 8 - показан отдельный корпус патронника со съемным патронником для патрона с пазом, рукоятка с курковым механизмом в свободном положении;

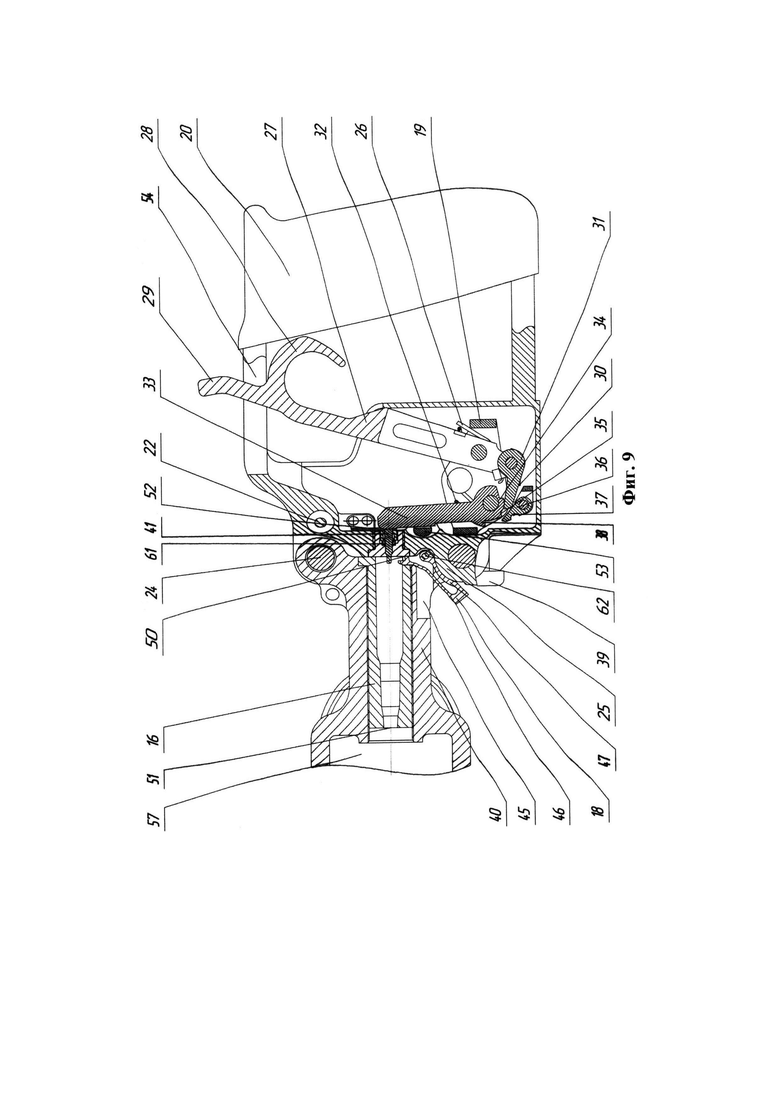

на фиг. 9 - то же, на фиг. 8 в момент срабатывания;

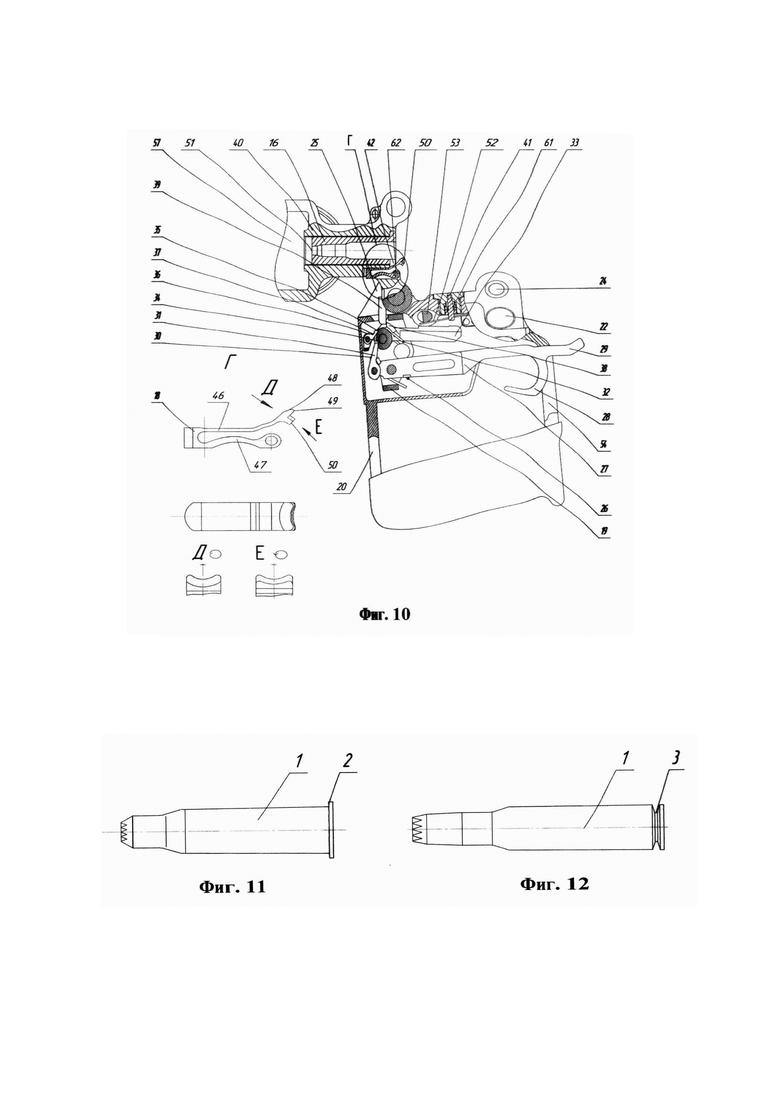

на фиг. 10 - то же на фиг. 8, 9 при открытой рукоятке;

на фиг. 11 - гильза патрона с выступом;

на фиг. 12 - гильза патрона с пазом;

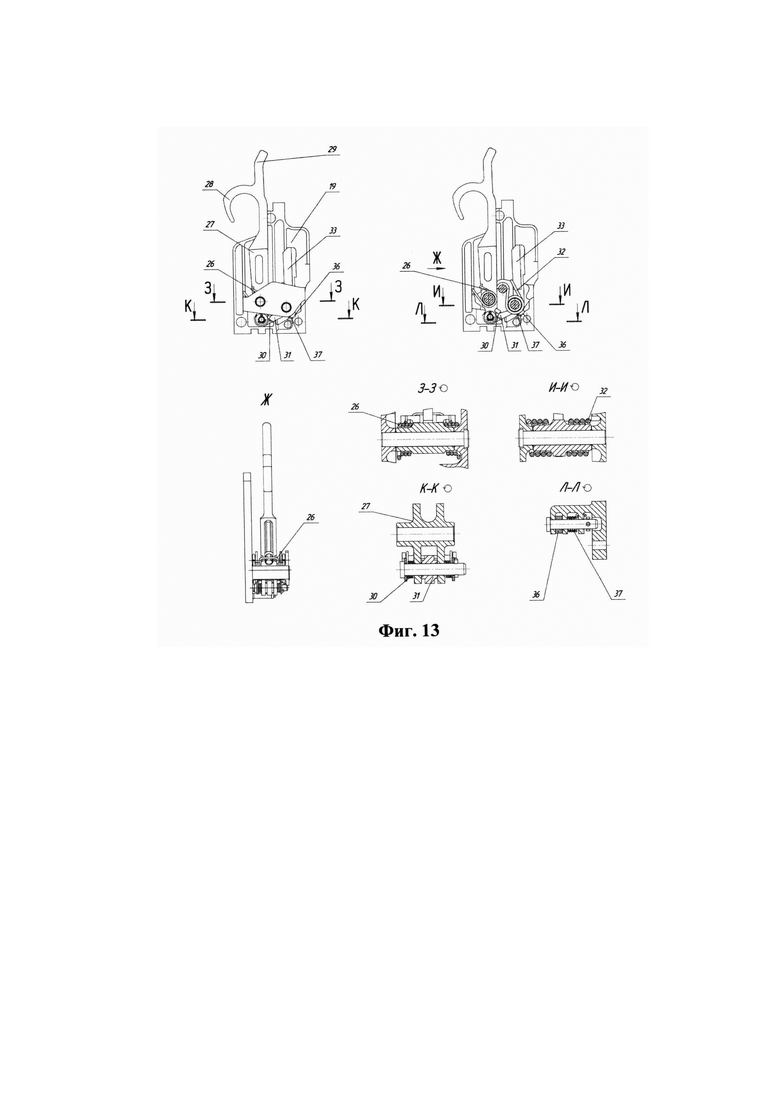

на фиг. 13 - показан курковый механизм;

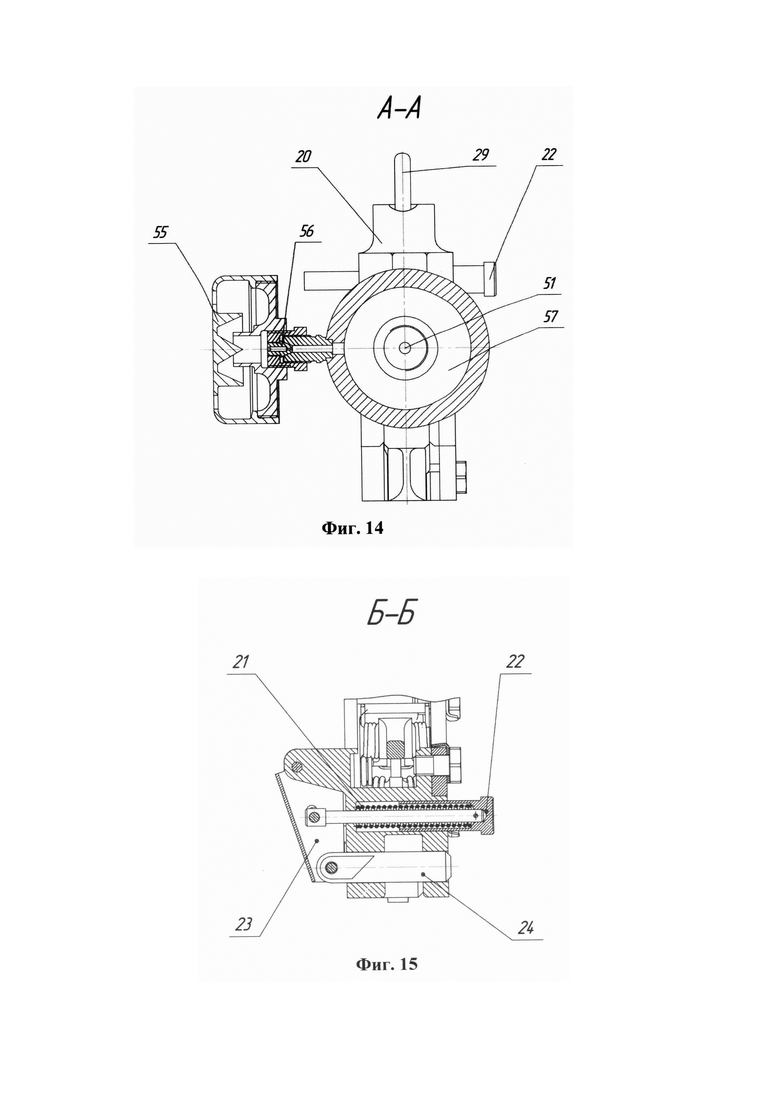

на фиг. 14 - показано сечение А-А фиг. 1 (рассекатель газов - глушитель с дюзой);

на фиг. 15 - показано сечение Б-Б фиг. 1 (подпружиненный запор с кнопкой и осью);

на фиг. 16 - патронник под патрон с выступом с проточкой под экстрактор;

на фиг. 17 - патронник под патрон с пазом с проточкой под экстрактор.

По мнению авторов предполагаемое изобретение соответствует критерию изобретательского уровня, так как существующие отличительные признаки изобретения из известного уровня не выявлены.

Пиротехнические ножницы, работающие от холостых патронов 1, имеющие гильзы с выступом 2 или пазом 3, содержат неподвижно установленный нижний нож 4 с внешней «А» и внутренней «Б» опорными площадками, шарнирно соединенный осью 5 с верхним ножом 6, с опорной площадкой «В», шарнирно соединенный осями 7, 8 серьгой 9 с ползуном 10 подпружиненного пружиной 11 толкателя 12 и поршнем 13 с упором 14 с опорными площадками «Г» на упоре 14 и «Д» ползуне 10 подружиненного толкателя 12, демпфер 15 с опорной площадкой «Е», съемный патронник 16, экстракторы 17,18 курковый механизм 19, размещенный в корпусе рукоятки 20 с подпружиненной пружиной 21 кнопкой 22, объединенных скобой 23 с осью - запором 24, Рукоятка 20 снабжена выступом 25, взаимодействующим при повороте рукоятки с экстракторами 17, 18. В корпусе куркового механизма 19 шарнирно установлены и подпружинены в нем пружиной кручения 26 курок 27 со спусковым крючком 28 с дополнительным выступом 29, на курке 27 шарнирно установлен подпружиненный пружиной кручения 30 храповик 31, в корпусе куркового механизма 19 также шарнирно установлен и подпружинен пружиной кручения 32 ударник 33 с двумя выступами в нижней части шарнирного соединения, один выступ 34, контактирующий с храповиком 31 курка 27 и дополнительным выступом 35 контактирующий с подпором 36, подпружиненный пружиной кручения 37 и выступом 38 на верхнем плече ударника 33, взаимодействующим с упором 39, выполненным на отдельном корпусе 40, в корпусе рукоятки куркового механизма 20 размещен подпружиненный боек 41.

Также пиротехнические ножницы содержат съемные патронники 16 различной конфигурации, повторяющей контур различных патронов 1, имеющих гильзы с выступающим выступом 2 или углубленный паз 3. Съемные патронники 16 дополнительно имеют проточки 42, в которых размещены концы экстракторов 17, 18, взаимодействующих с патронами 1.

Кроме того, пиротехнические ножницы содержат различные экстракторы 17, 18, под каждую гильзу, при этом под гильзу с выступом 2 экстрактор 17 выполнен в виде двуплечего рычага, контактирующего одним концом 43 с выступом 2 гильзы патрона 1, другим концом 44 - с проточкой 45 на отдельном корпусе 40, под гильзу 3 с пазом экстрактор 18 выполнен в виде двух пластинчатого двуплечего рычага, содержит две пластины верхнюю 46 и нижнюю 47, верхняя пластина 46 выполнена в виде пластинчатой пружины, взаимодействующей одним плечом с пазом 3 гильзы патрона 1, другим концом - с проточкой 45 на отдельном корпусе 40, при этом плечо верхней пластины 46, взаимодействующей с пазом 3 гильзы патрона 1 с одной стороны, снабжена скосом 48, с другой стороны имеет прямой угол 49 и выступ с контактной площадкой 50, нижняя пластина 47 своим плечом взаимодействует с выступом рукоятки 25, кроме того, патронники 16 с одной стороны на выходе снабжены калиброванным отверстием 51, выполняющим функции дюзы, с другой стороны имеют проточку 42 под конец экстракторов 17, 18.

Пиротехнические ножницы выступом 39 на отдельном корпусе 40 ножниц, взаимодействуют с ответным выступом 38 на ударнике 33 куркового механизма 19, кроме того, курковый механизм 19 снабжен подпружиненным пружиной кручения 37, подпором 36, взаимодействующим с выступом 35 ударника 33, в корпусе 20 установлен подпружиненный пластинчатой пружиной 52 предохранитель 53.

Пиротехнические ножницы содержат курковый механизм 19 с курком 27 со спусковым крючком 28 и дополнительным выступом 29, размещенным в пазе 54, выполненным в корпусе рукоятки 20, выступ 29 выходит за контур корпуса рукоятки куркового механизма 20.

На отдельном корпусе 40 установлен рассекатель газов 55 - глушитель, который через дюзу 56 соединен с надпоршневой полостью 57 и атмосферой.

В корпусе нижнего ножа 4 установлен подпружиненный пружиной 58 шток 59, взаимодействующий с выступом 60 верхнего ножа 6.

Гильзы 2, 3 патронов 1, используемые в пиротехнических ножницах, имеют различную конфигурацию, одна из гильз имеет выступ 2, другая гильза имеет паз 3, при этом все эти гильзы имеют различные геометрические размеры.

Пиротехнические ножницы работают следующим образом.

Предварительно проверяют установку предохранителя 53 ножниц в положение предохранения, затем приступают к снаряжению их холостым инструментальным патроном 1, для чего нажатием на кнопку 22 скобы 23 открывают рукоятку 20, при этом ось - запор 24 скобы 23 выходит из зацепления с отдельным корпусом 40, выступ 39 отдельного корпуса 40 взаимодействует с ответным выступом 38, выполненным на ударнике 33, ударник 33, подпружиненный пружиной 32, при этом поворачивается от бойка 41, освобождая его, а подпружиненный пружиной 37 подпор 36, шарнирно установленный в корпусе куркового механизма 19, входит в зацепление с дополнительным выступом 35 ударника 33, выполненным на нижней части шарнирного соединения ударника 33 и корпуса куркового механизма 19, и ударник 33 фиксируется подпором 36. Боек 41 под действием его возвратной пружины 61 уходит за контур корпуса рукоятки куркового механизма 20. В съемный патронник 16 вставляется холостой патрон 1 и обратным нажатием кнопки 22 затвора 23 закрывают рукоятку 20, при этом ось - затвор 24 скобы 23, входит в зацепление с отдельным корпусом 40, фиксируя рукоятку 20 в закрытом положении. В связи с тем что боек 41 в этом случае находится за контуром рукоятки 20, а ударник 33 зафиксирован подпором 36, исключается возможность его взаимодействия с капсюлем патрона 1 и непроизвольного его накола, и тем самым повышается безопасность работы пиротехническими ножницами.

В зависимости от патронов 1, имеющихся у оператора, в пиротехнических ножницах должен стоять съемный патронник 16, соответствующий этой гильзе 2, 3, с которой предполагается работа ножницами, и соответствующий ей экстрактор 17, 18. В съемном патроннике 16 дополнительно выполнены проточки 42, в которых размещен конец экстрактора 17, 18, взаимодействующий с выступом или пазом 2, 3 патрона 1.

Для гильзы 1 с пазом 3 должен быть установлен съемный патронник 16, повторяющий геометрические размеры этой гильзы 1 с пазом 3, и экстрактор 18 в виде двухпластинчатого двуплечего рычага, содержащий две пластины - верхнюю 46 и нижнюю 47, верхняя пластина 46 выполнена в виде пластинчатой пружины, взаимодействующей одним плечом с пазом 3 гильзы 1, другим плечом - с проточкой 45 отдельного корпуса 40, при этом плечо, взаимодействующее с пазом гильзы, с одной стороны снабжено скосом 48, с другой стороны имеет прямой угол 49 и выступ 50 в виде контактной площадки, взаимодействующей с корпусом рукоятки 20, другое плечо одновременно является элементом нижней пластины 46, взаимодействующей с выступом 25 рукоятки 20. При вставке в съемный патронник 16 соответствующей гильзы патрона 1 и закрытии рукоятки 20 путем ее поворота при нажатии на кнопку 22 скобы 23, скос 48 плеча экстрактора 18 в виде верхней пластинчатой пружины 46 начинает взаимодействовать с патроном 1, и выступ 50 контактной площадки, контактируя с корпусом рукоятки 20, вдавливают патрон 1 в съемный патронник 16, при этом плечо экстрактора, выполненное в виде пластинчатой пружины верхней пластины 46, за счет скоса 48 перемещается, заскакивая в паз 3 гильзы патрона 1, при этом осью - запором 24 скобы 23 под действием пружины 21 рукоятка 20 куркового механизма закрывается и фиксируется на отдельном корпусе 40.

Для гильзы патрона 1 с выступом 2 должен быть установлен съемный патронник 16, повторяющий геометрические размеры этой гильзы патрона 1 с выступом 2, и экстрактор 17, выполненный в виде двуплечего рычага, контактирующего одним концом 43 с выступом 2 гильзы патрона 1, другим концом 44 - с выступом 25 рукоятки 20 куркового механизма, в этом случае при вставке в съемный патронник 16 соответствующего патрона 1 и закрытии рукоятки 20 путем ее поворота при нажатии на кнопку 22 скобы 23, конец 43 экстрактора 17 начинает взаимодействовать с выступом 2 патрона 1, корпус рукоятки 20 вдавливает патрон 1 в съемный патронник 16. При этом осью - запором 24 скобы 23 под действием пружины 21 рукоятка 20 куркового механизма закрывается и фиксируется на отдельном корпусе 40.

Также для гильзы 1 с выступом 2 может быть установлен экстрактор 18 в виде двух пластинчатого двуплечего рычага, при этом скос 48, прямой угол 49, контактная площадка 50, взаимодействующая с корпусом рукоятки 20, должна быть выполнены в геометрии, соответствующей геометрии гильзе патрона 1 с выступом 2.

При открытии рукоятки 20, в одном случае с гильзой 1 с выступом 2, экстрактор 17 одним плечом 44 взаимодействует с выступом 25 на корпусе рукоятки 20, перемещая экстрактор 17 в открытое положение, и другим плечом 43 экстрактор 17 выбрасывает патрон 1 с выступом 2, в другом случае с гильзой 1 с пазом 3, экстрактор 18 плечом нижней пластины 47, взаимодействующей с выступом 25 рукоятки 20, поворачивает этот экстрактор 18, при этом верхняя пластина 46, выполненная в виде пластинчатой пружины, плечом, взаимодействующим с пазом 3 гильзы 1 прямым углом 49, который не дает верхней пластине 46, выполненной в виде пластинчатой пружины, пружинить, выбрасывает гильзу патрона 1 с пазом 3.

Съемные патронники 16 выполнены легкосъемными и устанавливаются в отдельном корпусе 40 на резьбе, а экстракторы 17, 18 шарнирно устанавливаются на отдельном корпусе 40 посредством штифта 62.

Такое исполнение пиротехнических ножниц позволило обеспечить применения в них патронов с гильзами 1 различной геометрии с выступом 2 или пазом 3, из наличия у потребителя, и значительно расширить возможность применения пиротехнических ножниц.

Снаряженные пиротехнические ножницы перемещаются к месту резки, режущие ножи 4, 6 подводятся к предмету резки, а элемент предохранителя - флажок, поворачивает предохранитель 53 в боевое положение, при этом оператор удерживает ножницы одной рукой за рифленый корпус 63, вблизи нижнего ножа 4, другой рукой, в зависимости от того, как удобнее работать, оператор сам решает, как ему работать, через спусковой крючок 28 курка 27 или за выступ 29 курка 27, выходящий за контур рукоятки 20. При взводе курка 27 подпружиненное пружиной кручения 30 храповик 31 начинает взаимодействовать с выступом 34 ударника 33 и подпружиненным пружиной кручения 37 подпором 36. При этом ударник 33 под действием пружины кручения 32 взводится, заневоливая пружину 32, а подпружиненный пружиной кручения 37 подпор 36 отходит от ударника 33 и не взаимодействует с выступом 35 ударника 33. Храповик 31 за выступ 34 разворачивает ударник 33 на определенный угол, заневоливая пружину 30, соскакивает с выступа 34, а ударник 33 под действием пружины 30 разворачивается в обратном направлении и бьет по бойку 41. При работе за спусковой крючок 28 оператор, второй рукой взаимодействуя с корпусом рукоятки 20, нажимает на спусковой крючок 28, ножницы, посредством куркового механизма 19 накалывают капсюль гильзы 1 патрона, ножницы срабатывают, происходит рез конструкции, и отдача от срабатывания патрона 1 приходится в руку, нажимающую на курок 27, взаимодействующую с корпусом рукоятки 20 и может вызывать болевые ощущения. При работе за выступ 29 курка 27 куркового механизма 19, происходит такая же работа куркового механизма 19, происходит срабатывание ножниц, при этом отдача от ножниц проходит мимо руки оператора, так как она не взаимодействует с корпусом рукоятки 20. Что позволяет расширить возможность работы ножницами и исключить отдачу ножниц на руку оператора.

При срабатывании патрона порох, находящийся в гильзе 1, воспламеняется, и через калиброванное отверстие 51 съемного патронника 16, выполняющего функции дюзы, газы перемещаются в надпоршневую полость 57, при этом исключаются лишние потери энергии при перемещении газов через полость дюзы и калиброванное отверстия дюзы, улучшая энергетику ножниц, а также упрощая конструкцию ножниц.

Струя газа, прошедшая через калиброванное отверстие 51 съемного патронника 16, создает давление в надпоршневой полости 57, при этом поршень 13 с упором 14 подпружиненного пружиной 11 толкателя 12 и ползуном 10, расположенным внутри нижнего ножа 4, перемещаются, взаимодействуя через серьгу 9, шарнирно соединенную осями 7, 8 с верхним ножом 6, верхний нож 6 шарнирно установленный на нижнем ноже 4, поворачивается, совершая своей режущей частью рез, после совмещения режущих частей - ножей, то есть совершив рез, опорная площадка «Г» упора 14 с поршнем 13 подпружиненного толкателя 12 начинает взаимодействовать с опорной площадкой «Е» демпфера 15, выполненного в виде конических пружин, конические пружины сжимаются, создавая противодавление на упор 14 с поршнем 13, и гасят большую часть энергии подпружиненного толкателя 12, упора 14 с поршнем 13 и ползуна 10, после сжатия демпфера 15 -использования хода конических пружин демпфера 15, часть оставшейся энергии и инерционная масса подпружиненного толкателя 12, упора 14 с поршнем 13 и ползуна 10 гасится посредством взаимодействия опорной площадки «Д» ползуна 10 с ответной внутренней опорной площадкой «Б» нижнего ножа 4, при этом остальная непогашенная энергия верхнего ножа 6, серьги 9 и соединяющих осей 7, 8 гасится посредством взаимодействия опорной площадки «В», выполненной на верхнем ноже 6 с ответной внешней опорной площадкой «А», выполненной на нижем ноже 4, все это в целом обеспечивает надежное демпфирование инерционной массы всех подвижных элементов конструкции ползуна 10, подпружиненного толкателя 12, с упором 14 и поршнем 13, а также верхнего ножа 6, с серьгой 9 и осей 7, 8, соединяющих их, что позволяет повысить надежность работы пиротехнических ножниц, после остановки подвижных частей ножниц - подпружиненного толкателя 12 с упором 14, с поршнем 13, с ползуном 10, верхним ножом 6 с серьгой 9 и осями 7, 8, все эти подвижные элементы посредством пружины 11 подпружиненного толкателя 11 и пружины 58 со штоком 59, взаимодействующим с выступом 60 верхнего ножа 6, установленными внутри нижнего ножа 4, возвращаются в исходное положение, при этом пороховые газы выходят из надпоршневой полости через дюзу 56 и рассекатель газов - глушитель 55 в атмосферу. После чего нажатием на кнопку 22 скобы 23 ось - затвор 24 выходит из зацепления с отдельным корпусом 40, после чего открывают рукоятку 20, при этом выступ 25, выполненный на корпусе куркового механизма 20, взаимодействует с нижним плечом любого из экстракторов 17, 18 (нижним плечом экстрактора 17 под гильзу 1 с выступом 2, или нижней пластиной 47 экстрактора 18 под гильзу 1 с пазом 3, верхние плечи 43 экстрактора 17 и прямой угол 49 верхней пластины 46 экстрактора 18, взаимодействуя с гильзами 1 патронов, извлекают их из съемного патронника 16, для гильзы 1 с выступом 2 экстрактор 17 своим верхним плечом за выступ 2 гильзы выбрасывает гильзу 1, для гильзы 1 с пазом 3 экстрактор 18, выполненный в виде двухпластинчатого двуплечего рычага, имеющего две пластины - верхнюю 46 и нижнюю 47, верхней пластиной, выполненной в виде пластинчатой пружины, взаимодействует стороной, имеющей прямой угол 49, с пазом 3 и, за счет поджатая пластинчатой пружиной верхней пластины 46 к пазу 3 в гильзе 1 за счет прямого угла 49, не позволяющего пружине поджаться, выбрасывает патрон 1 из съемного патронника 16, при этом выступ 39, выполненный на отдельном корпусе 40 съемного патронника 16, взаимодействуя с выступом 38 на верхнем плече ударника 33, разворачивая ударник 33 от подпружиненного пружиной 61 бойка 41 и подпружиненный пружиной кручения 37 подпор 36, шарнирно установленный в корпусе куркового механизма 19 входит в зацепление с дополнительным выступом 35 ударника 33, фиксируя ударник 33, затем, нажатием на кнопку 22 скобы 23, рукоятку 20 перемещают в закрытое положение, фиксируют осью - запором 24 в закрытом положении, после чего вручную поаорачивнот за флажок предохранитель 53 и положение предохранения. После чего пиротехнические ножницы готовы к повторному применению, в случае если вхолостую будет нажатие на спусковой крючок 28 или срабатывание за верхний выступ 29 курка 27 куркового механизма 17 подпор 36 выйдет из зацепления с дополнительным выступом 35 ударника 33 и верхнее плечо ударника 33 будет взаимодействовать с бойком 41 выводя его за контур корпуса рукоятки 20, но при снаряжении ножниц для повторного срабатывания при открытии рукоятки 20 ударник 33 снова встанет на подпор 36, исключая взаимодействие с бойком 41 и тем самым исключая выход бойка 41 за выход контура корпуса рукоятки 20, обеспечивая безопасную работу пиротехническими ножницами.

Использование изобретения по сравнению с прототипом позволяет создать пиротехнические ножницы для резки конструкций машиностроения, большей надежности с надежным демпфированием инерционной массы подвижных элементов, ползуна подпружиненного толкателя с упором и поршнем, верхнего ножа с серьгой и осью, обеспечить возможность работы пиротехническими ножницами с различными патронами имеющими различную геометрию гильзы, исключить ненужную потерю энергии и упростить конструкцию, повысить безопасность работы куркового механизма, в связи с исключением возможности выступания бойка при закрытии рукоятки переносных пиротехнических ножниц, в целом повысить надежность и безопасность работы пиротехническими ножницами, расширить возможность работы пиротехническими ножницами, исключить отдачу ножниц на руку оператора.

Изобретение относится к области металлорежущего инструмента и может быть использовано в аварийно-спасательных работах, в автомобильной инспекции для расчленения конструкции автомобиля, потерпевшего аварию, для обеспечения доступа к пострадавшему, в службах спасения для обеспечения доступа к горящим объектам, в других чрезвычайных ситуациях. Пиротехнические ножницы, работающие от холостых патронов, имеющих гильзы, содержат неподвижно установленный нижний нож с внутренней опорной площадкой, шарнирно соединенный с верхним ножом, взаимодействующим с серьгой, подпружиненным толкателем с ползуном, с упором и поршнем с опорными площадками на упоре и ползуне подпружиненного толкателя, демпфер с опорной площадкой, патронник, корпус патронника, экстрактор, курковый механизм с рукояткой, имеющей выступ, с шарнирно установленными и подпружиненными в нем курком с храповиком и спусковым крючком, ударником с выступом в нижней шарнирной части и бойком, причем верхний нож снабжен опорной площадкой, а на нижнем ноже выполнена внешняя опорная площадка, имеющая возможность взаимодействия с указанной площадкой верхнего ножа. Технический результат заключается в создании пиротехнических ножниц для резки конструкций машиностроения с надежным демпфированием инерционной массы подвижных элементов, обеспечивающих возможность работы с различными патронами, имеющими различную геометрию гильзы, исключающих ненужную потерю энергии и упрощающих конструкцию, повышающих безопасность работы куркового механизма, а также в расширении возможности работы ножницами, исключающими отдачу ножниц на руку оператора. 3 з.п. ф-лы, 17 ил.

1. Пиротехнические ножницы, работающие от холостых патронов, имеющих гильзы, содержащие неподвижно установленный нижний нож с внутренней опорной площадкой, шарнирно соединенный с верхним ножом, взаимодействующим с серьгой, подпружиненным толкателем с ползуном, с упором и поршнем с опорными площадками на упоре и ползуне подпружиненного толкателя, демпфер с опорной площадкой, патронник, корпус патронника, экстрактор, курковый механизм с рукояткой, имеющей выступ, с шарнирно установленными и подпружиненными в нем курком с храповиком и спусковым крючком, ударником с выступом в нижней шарнирной части и бойком, отличающиеся тем, что верхний нож снабжен опорной площадкой, а на нижнем ноже выполнена внешняя опорная площадка, имеющая возможность взаимодействия с указанной площадкой верхнего ножа.

2. Пиротехнические ножницы по п.1, отличающиеся тем, что патронники выполнены съемными и разной конфигурации, повторяющей контур различных гильз патронов, имеющих выступающий выступ или углубленный паз, при этом под гильзу с выступом экстрактор выполнен в виде двуплечего рычага, контактирующего одним концом с выступом гильзы патрона, а другим концом – с выступом рукоятки и проточкой, выполненной на корпусе патронника, под гильзу с пазом экстрактор выполнен в виде двухпластинчатого двуплечего рычага, имеющего две пластины – верхнюю и нижнюю, верхняя пластина выполнена в виде пластинчатой пружины, взаимодействующей одним плечом с пазом гильзы, при этом плечо, взаимодействующее с пазом гильзы, с одной стороны выполнено со скосом, а с другой стороны снабжено выступом с контактной площадкой, а нижняя пластина своим плечом имеет возможность взаимодействия с выступом рукоятки, кроме того, патронники с одной стороны на выходе снабжены калиброванным отверстием, выполняющим функции дюзы, с другой стороны выполнены с проточкой под один из концов экстрактора.

3. Пиротехнические ножницы по п.1 или 2, отличающиеся тем, что на корпусе патронника выполнен выступ, взаимодействующий с ответным выступом, выполненным на верхнем плече ударника куркового механизма, кроме того, в корпусе куркового механизма выполнен подпружиненный подпор, взаимодействующий с дополнительным выступом в нижней части шарнирного соединения ударника и корпуса куркового механизма, и храповиком, шарнирно установленным на курке.

4. Пиротехнические ножницы по любому из пп.1–3, отличающиеся тем, что курок имеет спусковой крючок куркового механизма ножниц и снабжен дополнительным выступом, размещенным в пазу, выполненным в корпусе рукоятки куркового механизма и выходящим за контур корпуса рукоятки куркового механизма.
