Изобретение относится в области управления микроклиматом в жилых и нежилых помещениях и может являться составной частью системы приточной вентиляции помещения [F24F6/00, F24F6/12, F24F13/02, F24F110/20, B06B1/02].
Из уровня техники известен ИНТЕЛЛЕКТУАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ УВЛАЖНИТЕЛЬ ВОЗДУХА С САМОРЕГУЛИРУЮЩИМСЯ УПРАВЛЕНИЕМ [CN 203518112 U, ОПУБЛ. 02.04.2014], содержащий сверхзвуковой генератор, корпус увлажнителя, водяную камеру и излив, он характеризуется тем, что включает в себя датчик температуры и влажности и модуль управления, описанный модуль управления состоит из однокристального микрокомпьютера, триодной группы и параллельного сопротивления, содержащего расчетную методику, датчик температуры и влажности соединен с входом однокристального микрокомпьютера проводом передачи данных, а порт ввода-вывода однокристального микрокомпьютера соединен с базовым каскадом триодной группы, один конец параллельного сопротивления соединен с эмиттерным каскадом триодной группы, а другой - со сверхзвуковым генератором.
Недостатком данного аналога является то, что его устанавливают непосредственно в комнате с проводным датчиком влажности, что приводит к увеличению уровня шума в комнате, а также недостатком является то, что регулирование уровня влажности возможно только в одной комнате из-за отсутствия нескольких паропроводов.
Также известен УВЛАЖНИТЕЛЬ ВОЗДУХА, КОТОРЫЙ ИСПОЛЬЗУЕТСЯ В ЧИСТОМ ПОМЕЩЕНИИ [KR 101690185 B1, ОПУБЛ. 27.12.2016], состоящий из водопроводной трубы, в которую вставлены трубы для подачи сверхчистой воды, водоприемной части для хранения сверхчистой воды, подаваемой через трубы водоснабжения вставки часть для генерации водяного пара, воздушного выпускного отверстия для подачи пара, множества воздушных отверстий для подачи воздуха в увлажнитель, датчика влажности, пульта дистанционного управления, электродвигателя, множества ультразвуковых датчиков, смонтированных на нижней части увлажнителя, контроллера для фиксации температуры и влажности воздуха снаружи.
Недостатком данного аналога является то, что его устанавливают непосредственно в комнате, которой необходимо регулирование уровня влажности, что приводит к увеличению уровня шума в комнате, а также недостатком является то, что регулирование уровня влажности возможно только в одной комнате.
Наиболее близким по технической сущности является УЛЬТРАЗВУКОВОЙ УВЛАЖНИТЕЛЬ ВОЗДУХА [CN 110057012 A, ОПУБЛ. 26.07.2019], который содержит блок измерения влажности и корпус увлажнителя, при этом блок измерения влажности содержит датчик влажности и модуль беспроводной передачи данных, корпус увлажнителя содержит камеру для хранения воды и основание машины, а основание машины оснащено ультразвуковой вибрационной пластиной, вентилятором, модулем беспроводного приема данных, контроллером и панелью управления, датчик влажности получает фактическое значение влажности в том месте, где расположен блок измерения влажности, модуль беспроводной отправки данных отправляет фактическое значение влажности, полученное датчиком влажности в модуль беспроводного приема данных, и контроллер управляет рабочими состояниями ультразвуковой вибрационной пластины и вентилятора в соответствии с фактическим значением влажности, полученным модулем беспроводного приема данных.
Основной технической проблемой прототипа является то, что регулирование уровня влажности возможно только в одной комнате и только лишь с помощью включения/выключения ультразвуковой вибрационной пластины и вентилятора, а также возможна установка увлажнителя только лишь на пол из-за своих размеров, что значительно увеличивает уровень шума в комнате.
Задачей изобретения является устранение недостатков прототипа.
Технический результат изобретения заключается в снижении уровня шума в комнате с устройством для увлажнения воздуха в рабочем состоянии, а также в обеспечении возможности обеззараживания воздуха и контроля уровня влажности в каждой комнате раздельно.
Указанный технический результат достигается за счет того, что устройство для увлажнения воздуха содержит герметичный корпус с крышкой, блок управления, выполненный с возможность беспроводного или проводного подключения к датчикам влажности, а также с возможностью управления электрическими клапанами, ультразвуковым генератором пара, вентилятором, дренажным насосом, системой защиты от протечки, переполнения и отсутствия воды, а также системой автоматической очистки и обеззараживания воды и воздуха, при этом внутри корпуса расположен ультразвуковой генератор пара, система защиты от протечки, переполнения и отсутствия воды, а также система автоматической очистки и обеззараживания воды и воздуха, на боковой стенке корпуса расположен входной патрубок с механическим поплавковым клапаном и/или с электрическим клапаном подачи воды, в то же время в крышке установлены:
- воздухопровод с вентилятором и съемным воздушным фильтром,
- по меньшей мере один паропровод с электрическим клапаном подачи пара, при этом паропровод имеет постоянный наклон в сторону герметичного корпуса,
- дренажная трубка, выполненная с возможностью подключения к дренажному насосу.
В частности, устройство работает от источника питания.
В частности, система защиты от протечки, перелива и отсутствия воды содержит датчик наличия воды и/или датчик перелива воды, и/или датчик протечки, и/или датчик звукового и информационного оповещения.
В частности, система автоматической очистки и обеззараживания воды и воздуха содержит ультрафиолетовую лампу и/или устройство подачи дезинфицирующего средства.
В частности, в крышке установлена вторая дренажная трубка, выполненная с возможностью подключения к охладителю для воды.
Краткое описание чертежей

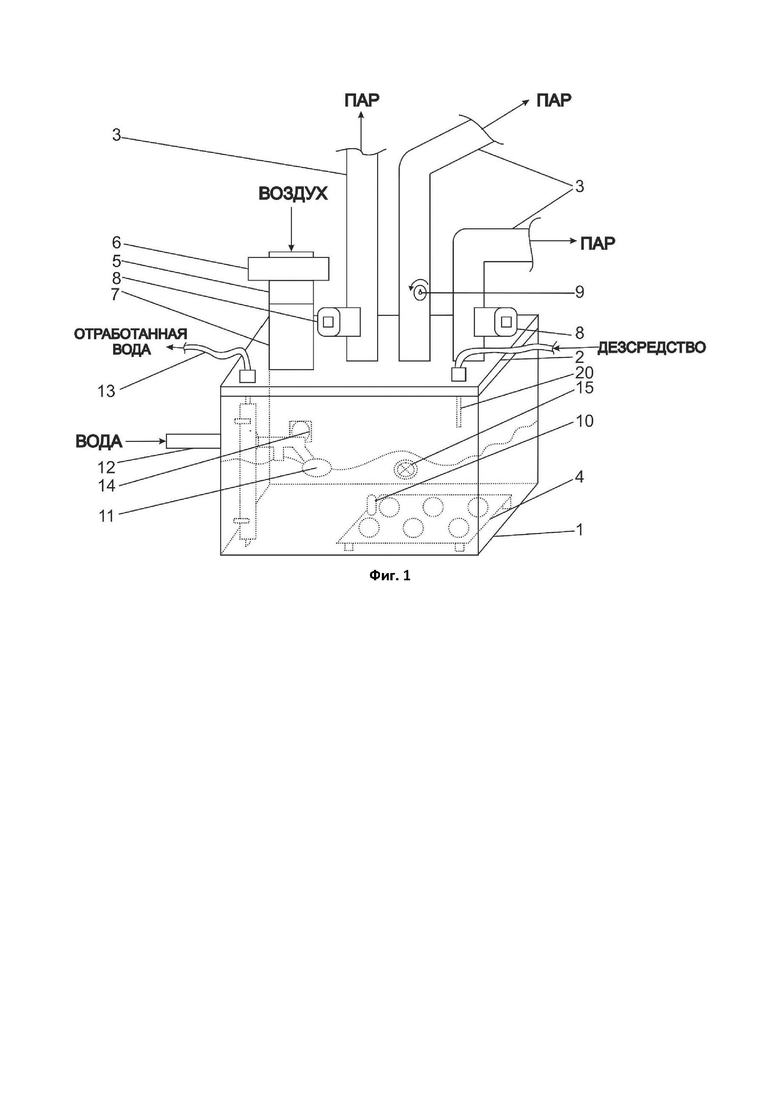

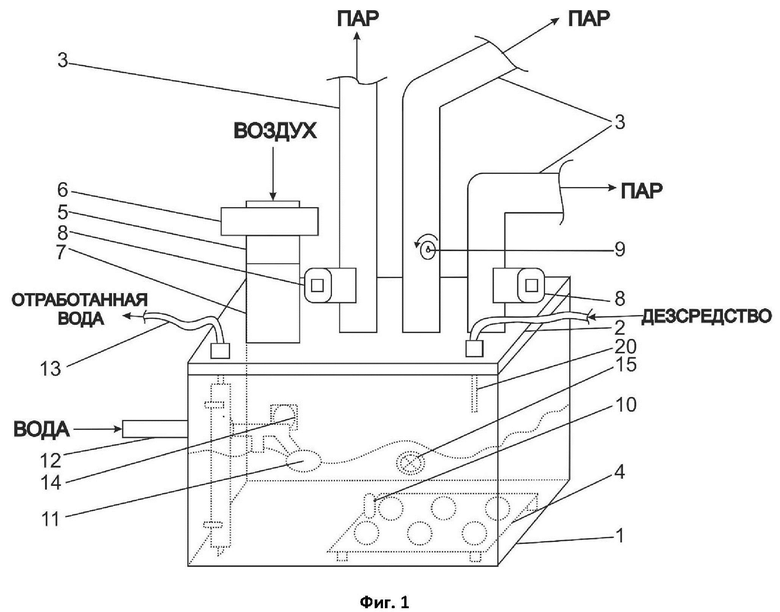

На фиг. 1 представлен общий вид устройства для увлажнения воздуха.

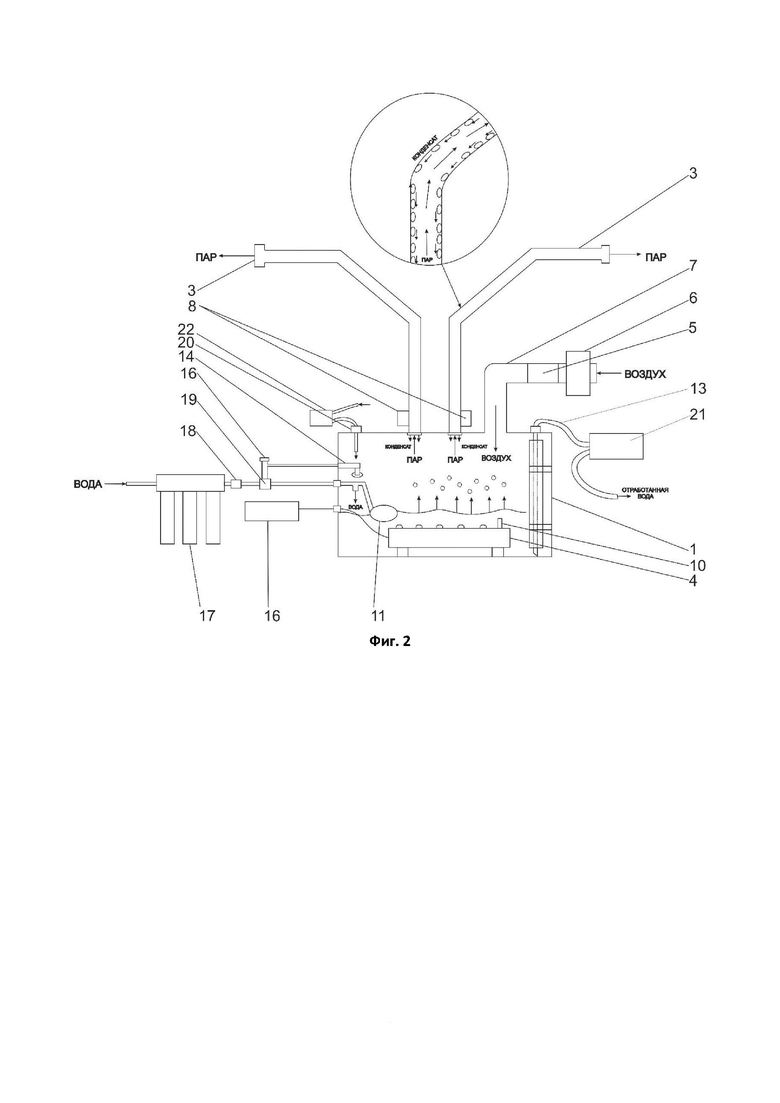

На фиг. 2 представлена схема увлажнения воздуха в помещении.

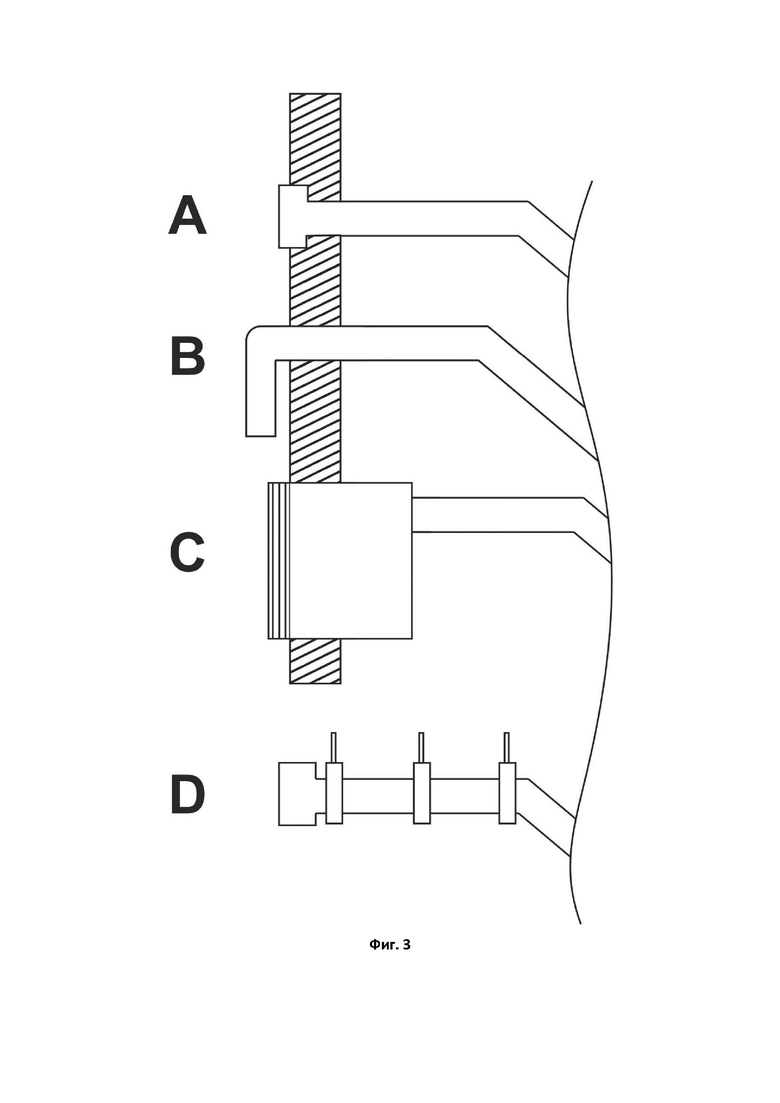

На фиг. 3 представлены варианты установки паропроводов: А - выдох паропровода установлен в стене в один уровень со стеной, В - выход паропровода установлен в стене и выступает во внутрь помещения под углом, С - выдох паропровода связан с вентиляционной системой, D - паропровод установлен на системе крепления.

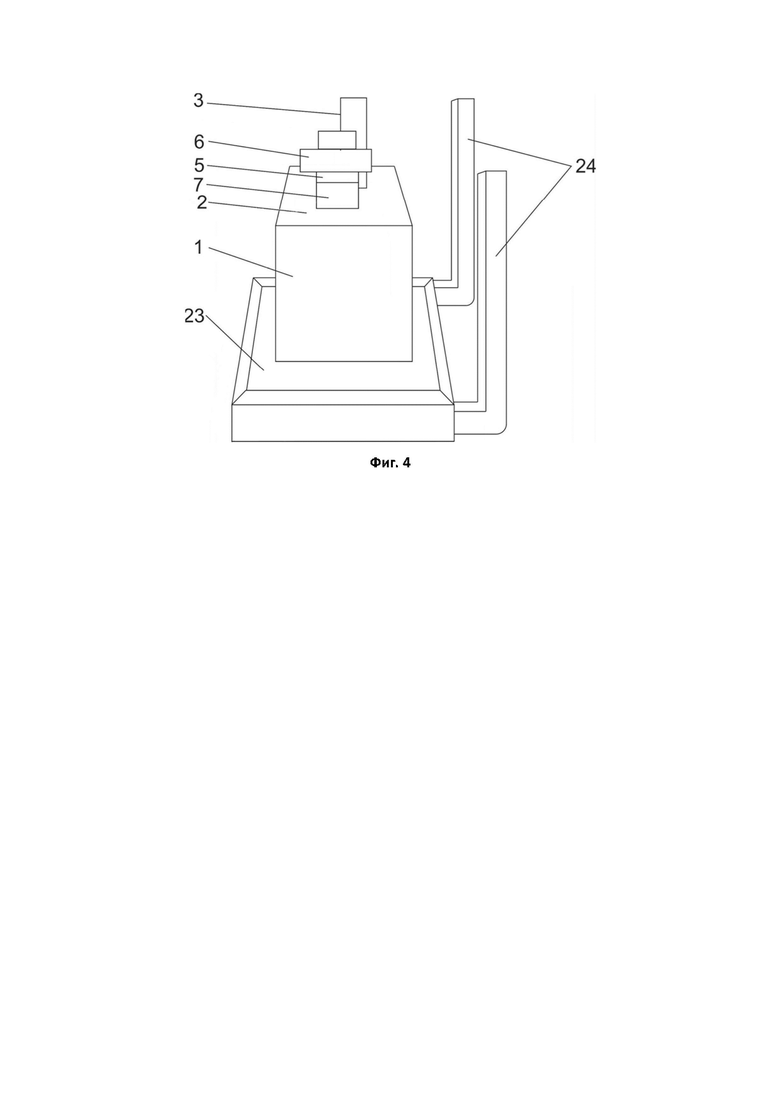

На фиг. 4 представлен вид сбоку устройства для увлажнения воздуха, установленного на полке.
На фигурах обозначено: 1 - корпус, 2 - крышка, 3 - паропровод, 4 - ультразвуковой генератор пара, 5 - вентилятор, 6 - воздушный фильтр, 7 - воздухопровод, 8 - электрический клапан подачи пара, 9 - ручной клапан подачи пара, 10 - датчик наличия воды, 11 - механический поплавковый клапан, 12 - входной патрубок, 13 - дренажная трубка, 14 - датчик перелива воды, 15 - ультрафиолетовая лампа, 16 - источник питания, 17 - фильтр воды, 18 - ручной кран подачи воды, 19 - электрический клапан подачи воды, 20 - устройство подачи дезинфицирующего средства, 21 - дренажный насос, 22 - насос подачи дезинфицирующего средства, 23 - полка, 24 - Г-образный полкодержатель.
Осуществление изобретения
Устройство для увлажнения воздуха состоит из герметичного корпуса 1 с крышкой 2 в виде бака. Корпус 1 установлен на полке 23 с Г-образными полкодержателями 24 для крепления устройства к стене и системой опускания (Фиг. 4). Полка 23 имеет Г-образный держатель для источника питания 16. Устройство увлажнения воздуха работает от источника питания 16.
На дне корпуса установлен ультразвуковой генератор пара 4, подключенный к источнику питания 16 (Фиг. 1). В крышке 2 установлен по меньшей мере один паропровод 3, а также воздухопровод 7 с вентилятором 5. При этом вентилятор 5 предназначен для нагнетания воздуха во внутрь корпуса 1 устройства через съемный воздушный фильтр 6.
В альтернативных вариантах исполнения заявленного изобретения в крышке установлено более одного паропровода.
Представленные варианты реализации заявленного технического решения с разным количеством паропроводов позволяют достичь технический результат, так как обеспечивается возможность обеззараживания воздуха и контроля уровня влажности в каждой комнате раздельно.
Паропровод 3 имеет постоянный наклон в сторону герметичного корпуса 1 для стекания конденсата воды обратно в герметичный корпус 1. На паропроводах 3 установлен электрический клапан пара 8 и/или ручной клапан пара 9 для регулировки потока пара в каждую комнату раздельно. При этом устройство для увлажнения воздуха имеет блок управления, выполненный с возможность беспроводного или проводного подключения к датчикам влажности, а также с возможностью управления электрическим клапанам подачи пара 8, ультразвуковым генератором пара 4, вентилятором 5, дренажным насосом 21, системой защиты от протечки, переполнения и отсутствия воды, а также системой автоматической очистки и обеззараживания воды и воздуха.
На ультразвуковом генераторе 4 в донной части бака расположен датчик наличия воды 10, предназначенный для отключения ультразвукового генератора пара 4 в случае отсутствия или низкого уровня воды в баке. С боковой стороны бака расположен входной патрубок 12 для подачи воды в корпус 1 устройства. Входной патрубок 4 выполнен с возможностью подключения к фильтру для воды 17 для очистки поступающей в корпус 1 устройства воды. К входному патрубку подключен механический поплавковый клапан 11 для наполнения воды в баке, который механически перекрывает поступление воды при наполнении необходимого объема, и/или электрический клапан подачи воды 19.
Устройство для увлажнения воздуха выполнено с системой защиты от протечки, переполнения и отсутствия воды, а также с системой автоматической очистки и обеззараживания воды и воздуха. При этом система защиты от протечки, переполнения и отсутствия воды содержит датчик наличия воды 10, а система автоматической очистки и обеззараживания воды и воздуха содержит устройство подачи дезинфицирующего средства 20.
В иных вариантах исполнения заявленного изобретения система защиты от протечки, переполнения и отсутствия воды содержит датчик наличия воды и/или датчик перелива воды, и/или датчик протечки, и/или датчик звукового и информационного оповещения, а система автоматической очистки и обеззараживания воды и воздуха содержит ультрафиолетовую лампу и/или устройство подачи дезинфицирующего средства.
Представленные варианты реализации технического решения с разными вариантами системы защиты от протечки, переполнения и отсутствия воды и системы автоматической очистки и обеззараживания воды и воздуха позволяют достичь технический результат, так как обеспечивается возможность обеззараживания воздуха и контроля уровня влажности в каждой комнате раздельно.
В крышке 2 устройства установлена дренажная трубка 13 со скошенным концом, выполненная с возможностью подключения к дренажному насосу 21, для слива отработанной воды из корпуса 1 устройства в систему канализации. Дренажная трубка 13 установлена вертикально скошенным концом до дна корпуса 1 устройства внутри направляющей трубы для точного направления и фиксации дренажной трубки 13 внутри устройства. Также в крышке 2 устройства установлена дополнительная вторая дренажная трубка (на фигурах не показана), выполненная с возможностью подключения к охладителю для воды. При этом вода проходит через охладитель для воды и возвращается обратно по трубке подачи в корпус 1 устройства для образования охлажденного пара ультразвуковым генератором пара 4. На расстоянии от дна корпуса 1 устройства установлен датчик перелива воды 14, расположенный на максимально возможном уровне наполнения бака водой. Также для перекрытия поступления воды в бак предусмотрен ручной клапан подачи воды 18, установленный на входном патрубке 12.
Внутри бака на уровне воды или на внутренней стороне крышки 2 установлена ультрафиолетовая лампа 15 для обеззараживания находящейся воды и воздуха в баке. В крышке 2 вмонтировано устройство подачи дезинфицирующего средства 20 с возможностью подключения к насосу подачи дезинфицирующего средства 22 во внутрь корпуса 1 устройства очистки и обеззараживания воды и воздуха, поступающего в комнаты. Также в составе устройства для увлажнения воздуха предусмотрен датчик защиты от протечки, предназначенный для автоматического прекращения подачи воды в бак в случае протечки в местах соединений всех элементов устройства, а также датчик звукового и информационного оповещения в случае протечки.
Устройство для увлажнения воздуха используется следующим образом.
Устройство для увлажнения воздуха обеспечивает возможность увлажнения и обеззараживания воздуха в каждой комнате помещения раздельно, а также возможность отдельного управления уровнем влажности в каждой комнате помещения.
Ультразвуковой генератор пара 4, имеющий минимальные значения уровня шума в рабочем состоянии, предназначен для образования водяного пара за счет подачи звуковой волны ультравысокой частоты на мембрану, которая имеет постоянные колебания. Из-за чего молекулы воды, находящиеся на этой мембране, постоянно подпрыгивают и выбрасываются за поверхностный слой воды, следовательно, образуется не нагретый водяной пар (Фиг. 2).
Паропроводы 3 предназначены для транспортировки пара до необходимой комнаты. Паропровод 3 монтируют под углом около 1-5° с уклоном в сторону герметичного корпуса устройства для увлажнения воздуха для того, чтобы конденсат воды, образовавшийся в процессе транспортировки пара, обратно скатывался в корпус 1 с водой. Устройство для увлажнения воздуха монтируют на стену на специальной полке 23 с Г-образными полкодержателями 24 с механизмом опускания для беспрепятственного обслуживания устройства для увлажнения воздуха и прокладывают паропроводы 3 в требующие увлажнения комнаты. При этом паропроводы 3 устанавливают выходами в стене, связывают паропроводы 3 с системой приточной вентиляции или прокладывают паропроводы в стенах и/или потолке или вдоль стен и/или потолка на системе крепления (См. Фиг. 3). Далее подключают к входному патрубку 12 через фильтр для воды 17 трубу подающую воду. В крышке 2 устанавливают дренажную трубку 13 и соединяют ее с дренажным насосом 21, а также устройство для подачи дезинфицирующего средства 20, соединенное с насосом подачи дезинфицирующего средства 22. Производят подключение к источникам питания. Устройство для увлажнения воздуха выполнено с возможностью подключения к системе умного дома, а также системе Алиса, Маруся.
В автоматическом режиме если датчик влажности достигает предварительно установленного максимального уровня влажности в комнате, то он подает сигнал на блок управления устройства, который в свою очередь направляет сигнал на электрический клапан подачи пара 8 на закрытие заслонки для подачи пара в данную комнату. А если уровень влажности в комнате снижается до предварительно установленного минимального значения, то поступает сигнал на блок управления устройства, который в свою очередь направляет сигнал на электрический клапан подачи пара 8 на открытие заслонки для подачи пара в данную комнату. При открытии хотя бы одного электрического клапана, подается сигнал на включение вентилятора 5 и ультразвукового генератора пара 4. Если все электрические клапаны закрыты, то вентилятор 5 и ультразвуковой генератор пара 4 выключены.
Датчик перелива воды 14 защищает от переполнения воды в баке в случае нарушения механического поплавкового клапана 11. Если уровень воды в коробе поднимается и достигает датчика перелива воды 14, то происходит замыкание контактов и подается электропитание от источника питания 16 на перекрывающий электрический клапан подачи воды 19 и сигнал на датчик звукового и информационного оповещения. По такому же принципу работает датчик протечки, предназначенный для автоматического прекращения подачи воды в корпус 1 в случае протечки бака или других элементов устройства за счет перекрытия механического клапана и подачи сигнала на датчик звукового и информационного оповещения.
Примеры использования заявленного изобретения
Устройство для увлажнения воздуха используют для создания микроклимата в номерах гостиницы. Комфортному микроклимату в гостинице соответствует температура в номере 18-20°С, влажность 35-45%, а комфортному уровню шума - 20-30 Дб. При этом само устройство для увлажнения воздуха установили в технической комнате с выходом в канализационную систему и выходом водопровода на специальной полке с Г-образными полкодержателями на расстоянии от пола для уменьшения уровня шума в номерах гостиницы. Заявленное устройство рассчитано на обеспечении возможности обеззараживания воздуха и контроля уровня влажности в пяти номерах, расположенных на одном этаже.
В каждый номер проводят паропроводы, при этом паропроводы установили внутри потолка на системе крепления с выводом выдоха паропровода в стене в один уровень со стеной. На стенке в каждом из пяти номеров устанавливают датчик влажности с беспроводным подключением к блоку управления устройства. Входной патрубок устройства имеет электрический клапан подачи воды и механический поплавковый клапан подачи воды, а каждый паропровод оснащен электрическим клапаном подачи пара для обеспечения возможности автоматического обеззараживания воздуха и контроля уровня влажности в каждом номере раздельно. Для контроля протечки, перелива и отсутствия воды устройство укомплектовали датчиком наличия, датчиком перелива воды, датчиком протечки и датчиком звукового и информационного оповещения для передачи данных в мобильное приложение. А для очистки и обеззараживания воды и воздуха в номерах гостиницы в устройство установили ультрафиолетовую лампу на внутренней стороне крышки и устройство подачи дезинфицирующего средства, запрограммированное на подачу средства каждые 4 часа в расчете 4 мл на 1 л воды.
Также устройство для увлажнения воздуха используют для обеззараживания воздуха и контроля уровнем влажности в косметологическом кабинете. Регулирование уровня влажности в косметологическом кабинете важно для поддержания комфортных условий для клиентов с разными проблемами и типом кожи. Высокий уровень влажности приводит к излишнему потоотделению и выделению кожного сала жирным и нормальным типом кожи. Низкий уровень влажности, напротив, вызывает сухость кожи особенно сухого и комбинированного типа кожи и слизистых оболочек, раздражение глаз и дыхательных путей. Поддержание оптимального уровня влажности в косметологическом кабинете сохраняет здоровье кожи по индивидуальным особенностям каждого клиента и обеспечивает комфортное окружающее пространство для работы специалиста. Комфортный уровень шума для косметологического кабинета не превышает 50 Дб. Для этого устройство для увлажнения воздуха установили в кабинете на полку, с помощью Г-образных полкодержателей повесили полку на стену. Выход паропровода подвели к системе приточной вентиляции кабинета.
На стенке в косметологическом кабинете установили датчик влажности с проводным подключением к блоку управления устройства. Входной патрубок устройства имеет электрический клапан подачи воды, а каждый паропровод оснащен электрическим клапаном подачи пара и ручным клапаном подачи пара для обеспечения возможности автоматического и ручного обеззараживания воздуха и контроля уровня влажности в кабинете. Для контроля протечки, перелива и отсутствия воды устройство укомплектовали датчиком наличия и датчиком перелива воды. А для очистки и обеззараживания воды и воздуха в кабинете в крышку устройства установили устройство подачи дезинфицирующего средства (например, дезинфицирующего средства на основе гуанида), запрограммированное на подачу средства каждые 2 часа в расчете 2 мл на 1 л воды.
Устройство для увлажнения воздуха помимо вышеперечисленного используют в лаборатории изучения растений разного вида. Для создания оптимальных условий роста и развития растений в лаборатории сконструировали три комнаты: для растений тропического леса с уровнем влажности 77-88%, для растений умеренных широт с уровнем влажности 40-60%, а также для растений пустынь и сухих степей с уровнем влажности 30-45%. Для комфортных условий работы сотрудников лаборатории уровень шума не должен превышать 40 Дб.
Устройство для увлажнения воздуха установили на полку с Г-образными полкодержателями в технической комнате. В крышке устройства выполнено три отверстия для трех паропроводов. При этом каждый паропровод провели до необходимой комнаты с растениями. Выходные отверстия установили в стенке, выступающими во внутрь комнат под углом. На стенке в каждой из трех комнат установили датчик влажности с беспроводным подключением к блоку управления устройства. Входной патрубок устройства имеет электрический клапан подачи воды и механический поплавковый клапан, а каждый паропровод оснащен электрическим клапаном подачи пара. За счет беспроводного подключения датчика влажности, а также электрического клапана подачи пара на каждом паропроводе обеспечивается возможность контроля уровня влажности и обеззараживания воздуха в каждой комнате раздельно. Обеззараживание воздуха способствует уменьшению роста и развития грибковых и бактериальных заболеваний растений особенно в комнате с повышенным уровнем влажности для растений тропического леса. Для контроля протечки, перелива и отсутствия воды устройство укомплектовали датчиком наличия воды, датчиком перелива воды, датчиком протечки и датчиком звукового и информационного оповещения для максимальной защиты. А для очистки и обеззараживания воды и воздуха в устройство установили ультрафиолетовую лампу на боковую стенку бака на уровне воды и устройство подачи дезинфицирующего средства в крышку устройства, запрограммированное на подачу средства каждые 6 часов в расчете 4 мл на 1 л воды. За счет установки устройства на специальной полке в технической комнате, а также за счет ультразвукового генератора пара обеспечивается уменьшение уровня шума для комфортной работы сотрудников лаборатории.
Технический результат изобретения заключается в снижении уровня шума в комнате с устройством для увлажнения воздуха в рабочем состоянии, а также в обеспечении возможности обеззараживания воздуха и контроля уровня влажности в каждой комнате раздельно.
Указанный технический результат достигается за счет того, что устройство для увлажнения воздуха содержит герметичный корпус с крышкой, блок управления, выполненный с возможность беспроводного или проводного подключения к датчикам влажности, а также с возможностью управления электрическими клапанами, ультразвуковым генератором пара, вентилятором, дренажным насосом, системой защиты от протечки, переполнения и отсутствия воды, а также системой автоматической очистки и обеззараживания воды и воздуха, при этом внутри корпуса расположен ультразвуковой генератор пара, система защиты от протечки, переполнения и отсутствия воды, а также система автоматической очистки и обеззараживания воды и воздуха, на боковой стенке корпуса расположен входной патрубок с механическим поплавковым клапаном и/или с электрическим клапаном подачи воды, в то же время в крышке установлены:
- воздухопровод с вентилятором и съемным воздушным фильтром,
- по меньшей мере один паропровод с электрическим клапаном подачи пара, при этом паропровод имеет постоянный наклон в сторону герметичного корпуса,
- дренажная трубка, выполненная с возможностью подключения к дренажному насосу.
На основе этого провели сравнительный анализ заявленного устройства с аналогами и прототипом. Для этого произвели измерение уровня шума в одинаковых эксплуатационных условиях работающих устройств для увлажнения воздуха. Полученные результаты представлены в табл. 1.
Таблица 1
Сравнительный анализ заявленного изобретения с аналогами и прототипом
По полученным результатам видно, что заявленное устройство для увлажнения воздуха обеспечивает уменьшение уровня шума среднем в 1,6 раза по сравнению с аналогами и прототипом, что соответствует оптимальным показателям уровня шума для тихого места за счет возможности установки устройства в отдельной технической комнате и вывода паропроводов в каждую комнату раздельно. Также изобретение обеспечивает обеззараживание воды и воздуха за счет содержания системы обеззараживания в виде ультрафиолетовой лампы и/или устройства подачи дезинфицирующих средств. Контроль уровня влажности в каждой комнате возможен за счет беспроводного или проводного подключения блока управления к датчикам влажности в каждой комнате, наличия электрических клапанов на каждом паропроводе, а также возможности управления с помощью приложения на мобильном устройстве.
Таким образом, заявленное изобретение снижает уровень шума устройства в комнате с устройством для увлажнения воздуха в рабочем состоянии на 59%, а также обеспечивает возможность обеззараживания воздуха и контроля уровня влажности в каждой комнате раздельно.
