Система обогреваемого покрытия для эксплуатируемых кровель и террас, обеспечивающая таяние снега и льда Российский патент 2025 года по МПК E04D13/76 E04D11/02 E04F15/02 F24D13/02

Изобретение относится к области строительства, в частности к оборудованию для настила обогреваемого фальшпола для эксплуатируемых кровель и террас, обеспечивающего таяние снега и льда, и может быть использовано для благоустройства террас и кровель в регионах с обильными твердыми осадками, где необходимо зимнее обслуживание (уборка от снега).

Для использования в коммерческих зданиях было разработано значительное разнообразие систем фальшполов. В таких системах обычно используется множество регулируемых по высоте опор, которые поддерживаются на основном полу и, когда они расположены в виде решетки, поддерживают множество съемных панелей пола на своих верхних концах. Пространство под фальшполом используется для прокладки кабелей (силовой, передачи данных и связи), а также вмещает или определяет каналы для отопления, вентиляции и кондиционирования воздуха.

Для нагрева напольных поверхностей из уровня техники известны различные способы. Широко распространенная система нагрева полов состоит из множества линий или труб, которые проложены под полом извилистым образом и по которым течет нагревательная жидкость, как правило, горячая вода. На эти нагревательные трубки или шланги уложена напольная облицовка, такая как паркет или плитка, которая нагревается горячими линиями.

Нагревательные устройства для полов представляют собой плоские нагревательные устройства, которые обеспечивают равномерное приятное распределение тепла. Однако обычные системы нагрева полов, такие как описанные выше, требуют очень больших затрат материала и сложны в укладке, так что они, как правило могут выполняться только специально обученным квалифицированным персоналом.

Наиболее близкой по технической сущности является регулируемая несущая конструкция для фальшпола (патент РФ №2540723), содержащая нижнюю горизонтальную опору, промежуточные большую и малую муфты, верхнюю горизонтальную опору, образующие при резьбовом соединении вертикальный сборно-разборный стрингер. Конструкция выполняется из полипропилена, является сборно-разборной, быстровозводимой, мало затратной, остается работоспособной при любых климатических условиях.

Недостатки этой конструкции: низкая надежность, ограниченная область применения.

Целью настоящего изобретения является создание улучшенной системы обогреваемого фальшпола для эксплуатируемых кровель и террас, обеспечивающей таяние снега и льда, включающей усовершенствования, связанные как с панелями пола, так и с опорами, используемыми для поддержки панелей пола.

Техническим результатом является повышение надежности системы.

Система обогреваемого покрытия для эксплуатируемых кровель и террас, обеспечивающая таяние снега и льда, содержит множество регулируемых по высоте опор, установленных на поверхность строительного основания, множество креплений клипс, закрепленных на верхнюю часть каждой опоры, каркас из алюминиевых лаг, включающих верхние и нижние пазы, множество соединительных элементов, множество подогреваемых плиток. Причем крепления клипсы защелкиваются на нижние пазы алюминиевых лаг. Множество соединительных элементов выполнены в виде диска из прорезиненного пластика и включают крепежи-защёлки, расположенные на нижней стороне, для фиксации соединительного элемента на верхние пазы алюминиевой лаги, вертикальные упоры, расположенные на верхней стороне в форме креста, центральное отверстие, используемое для крепления подогреваемых плиток к соединительному элементу и лаге. Подогреваемые плитки установлены поверх множества соединительных элементов с образованием зазора между соседними плитками за счет выполненных на верхней поверхности соединительных элементов вертикальных упоров.

За счет жесткого крепления основания и соединительного элемента в пазы алюминиевых лаг каркаса обеспечивается надежная фиксация элементов системы.

За счет выполнения соединительных элементов в виде диска из прорезиненного пластика обеспечивается гашение вибраций и повышение срока службы, что в свою очередь повышает надежность системы в целом.

За счет вертикальных упоров, расположенных на верхней стороне соединительного элемента в форме креста, обеспечивается эффективное отведение поверхностной воды и предотвращение засорения мелкой фракцией земли или грязи, что в свою очередь повысит срок службы обогреваемых плиток.

За счет крепления подогреваемых плиток к соединительному элементу и лаге обеспечивается жесткость верхнего покрытия, снижение рисков от возможного подъема ветром плитки и обеспечивается дополнительная фиксация в зонах повышенных нагрузок, что в свою очередь повышает надежность системы в целом.

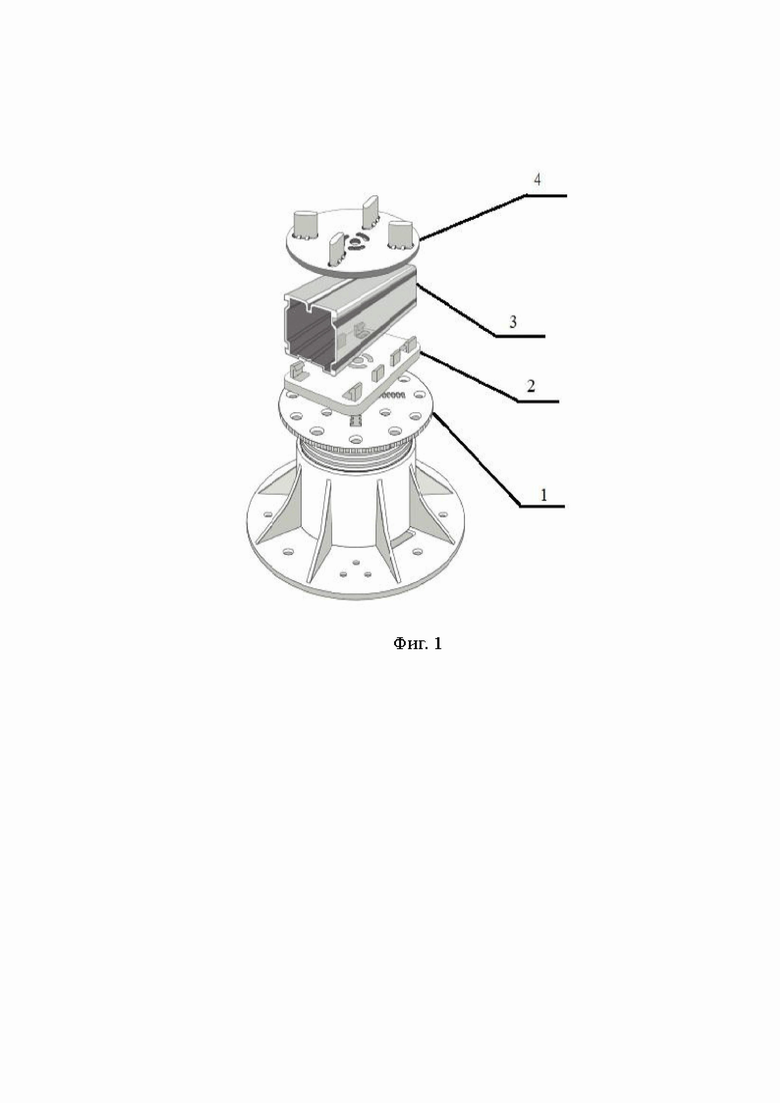

На фиг. 1 представлены элементы, входящие в систему обогреваемого покрытия.

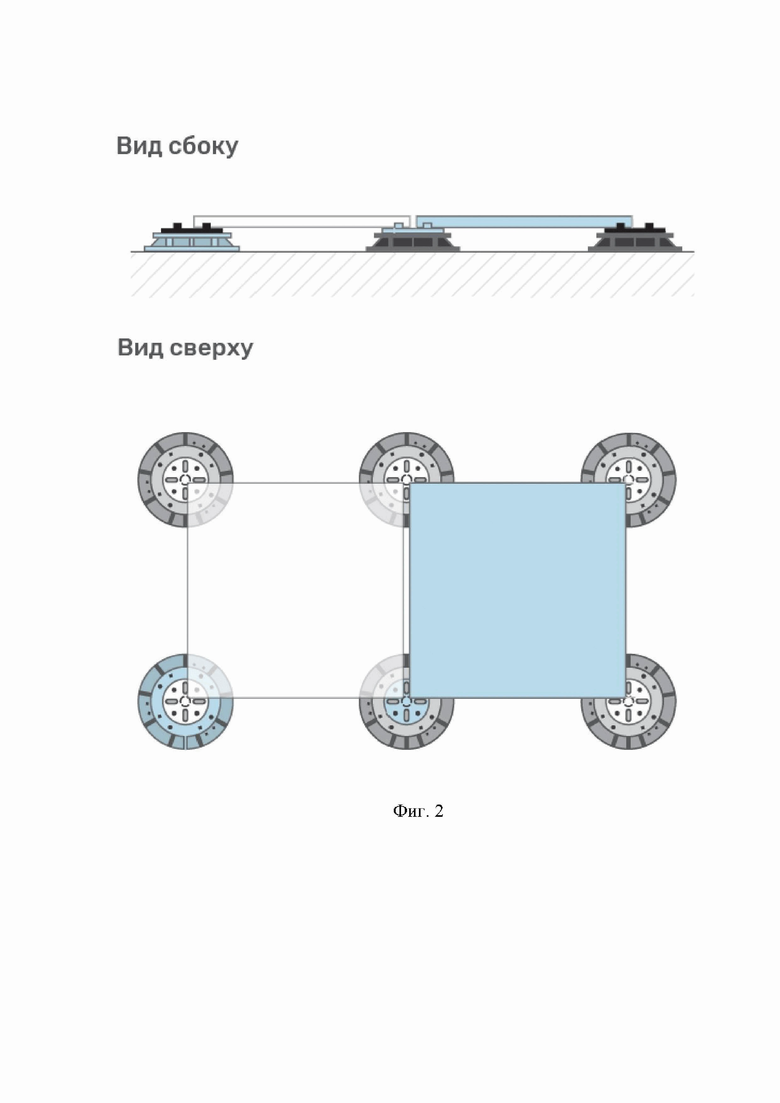

На фиг. 2 представлен схематичный вид системы в сборе.

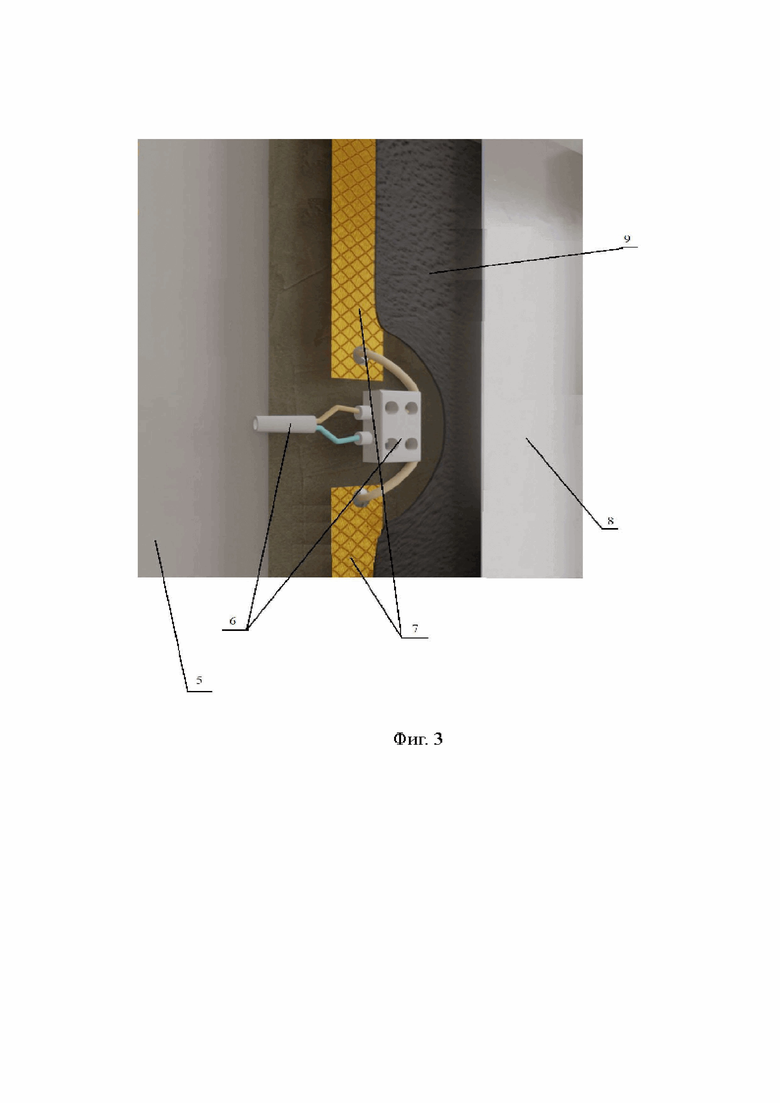

На фиг. 3 представлен состав слоев обогреваемой плитки.

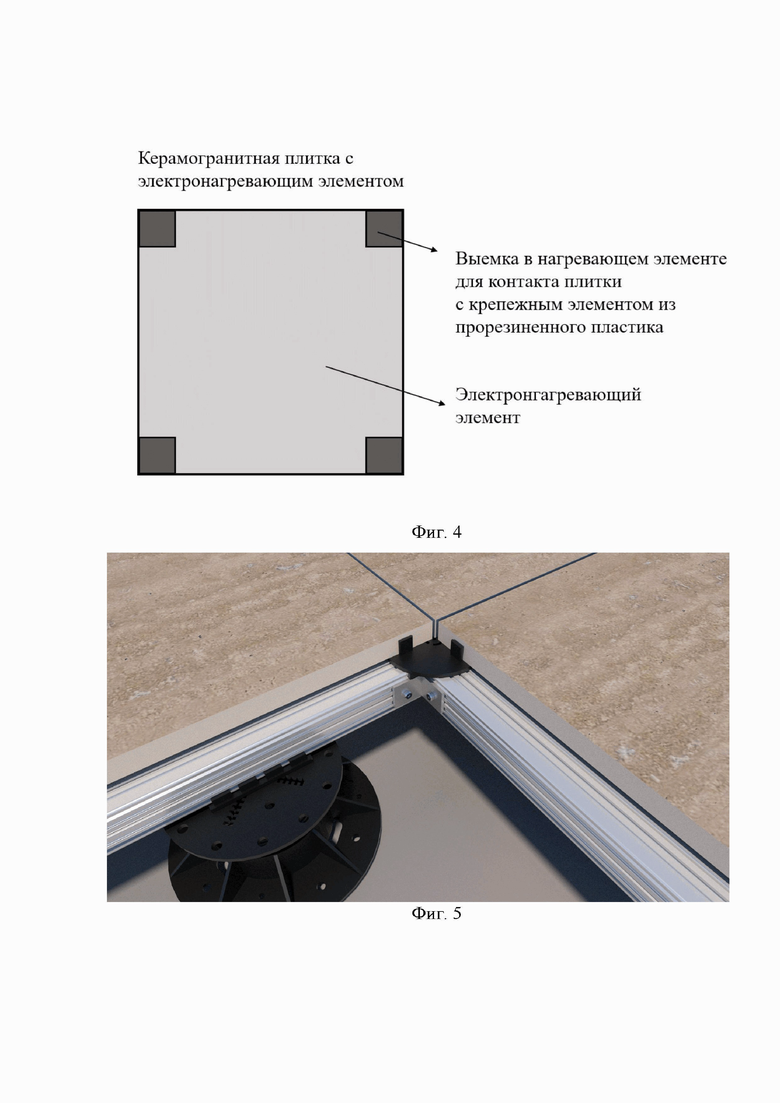

На фиг. 4 представлен схематичный вид нижнего слоя обогреваемой плитки с нанесенным нагревательным элементом.

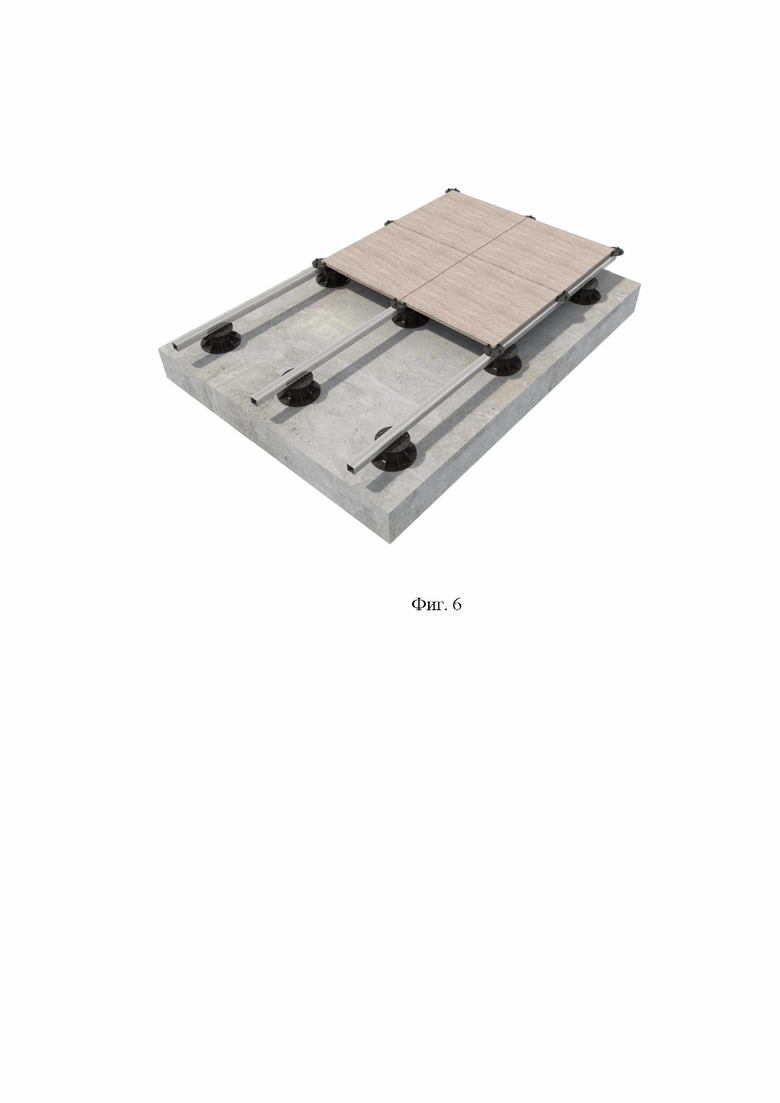

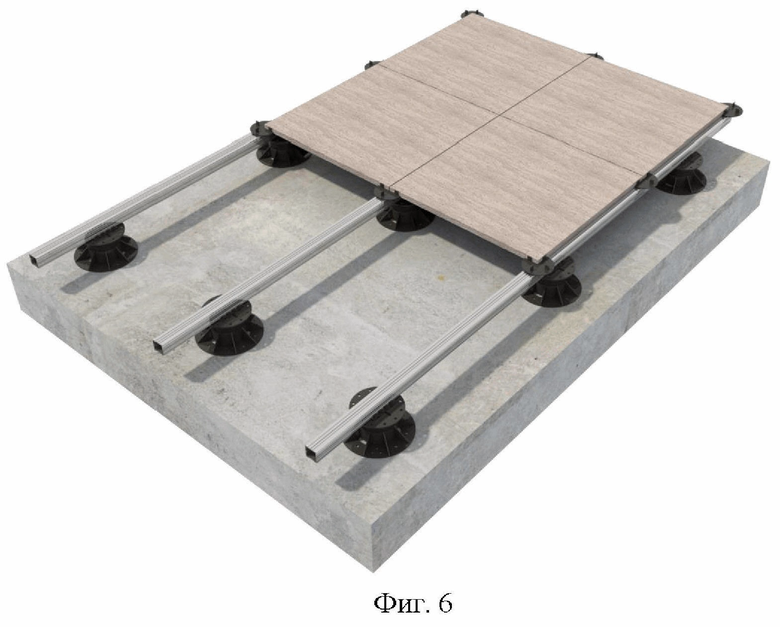

На фиг. 5 и фиг. 6 представлены примерные виды системы в сборе, полученные с помощью 3-Д моделирования.

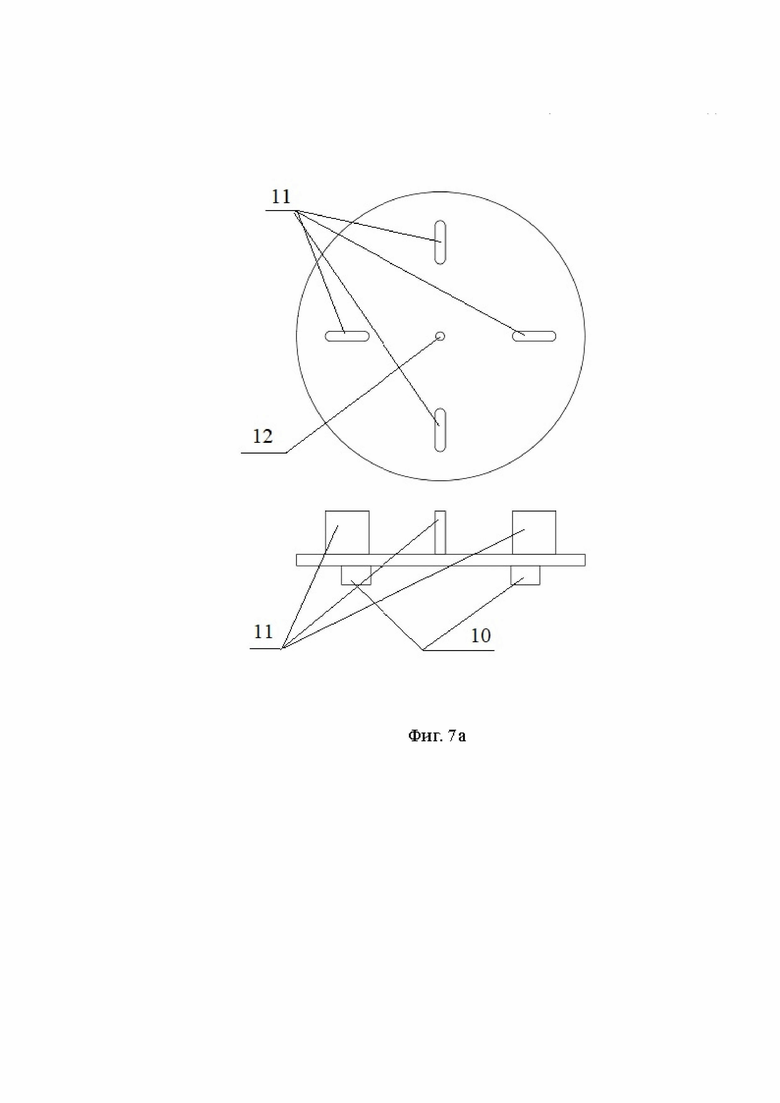

На фиг. 7а схематично представлен соединительный элемент системы в виде диска, вид сверху и сбоку.

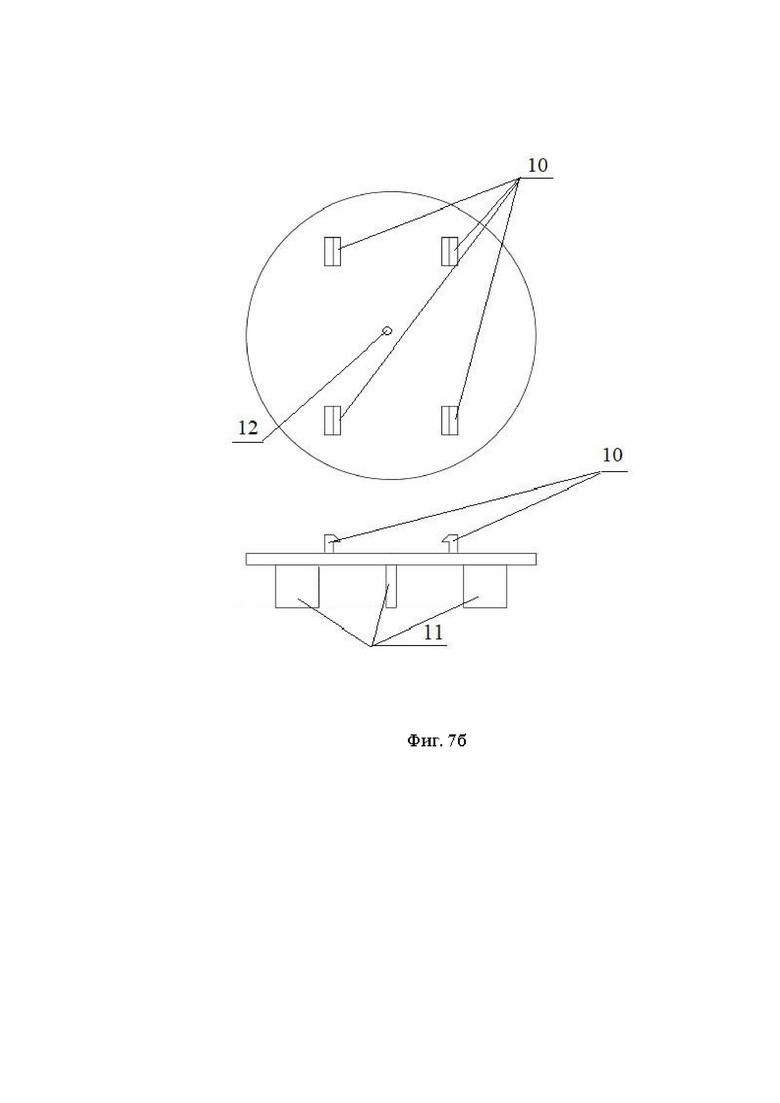

На фиг. 7б схематично представлен соединительный элемент системы в виде диска, вид снизу и сбоку.

Система (Фиг. 1) обогреваемого покрытия для эксплуатируемых кровель и террас, обеспечивающая таяние снега и льда, включает:

корректор уклона (на фигуре не показан) – для компенсации уклона кровельного покрытия и создания ровного напольного финишного покрытия (при необходимости);

регулируемая 1 опора необходимой высоты, состоящая из основания, верхушки и проставочной муфты, если она необходима для заданной проектом высоты опор;

крепление 2 – клипса, позволяющее прочно соединить верхнюю часть регулируемый 1 опоры с алюминиевым каркасом, благодаря пазам, выполненным в алюминиевой 3 лаге;

алюминиевая 3 лага со специализированными пазами для соединения крепежных элементов;

соединительный 4 элемент системы, имеющий крепежный элемент 10, стыкующийся с пазами алюминиевой 3 лаги на нижней части, и верхнюю часть с вертикальными 11 упорами, необходимыми для создания зазоров 3-6 мм между электрообогреваемыми плитками для отвода талой воды,

подогреваемая плитка (на фигуре не показана), укладывающаяся поверх соединительного 4 элемента, с образованием зазора между соседними плитками за счет выполненных на верхней поверхности соединительного 4 элемента вертикальных 11 упоров.

Соединительный 4 элемент системы, обеспечивающий крепление плитки на фальшпол, выполнен в виде диска диаметром 100 мм из прорезиненного пластика, что позволяет ему также выполнять амортизирующую функцию, избегая звука удара плитки о крепежный элемент при интенсивной ходьбе. Материал диска 4 выполнен из термопластичного эластомера, который обладает преимуществами, характерными как для резиновых, так и для пластмассовых материалов. Преимущество использования термопластичных эластомеров заключается в их способности растягиваться до определенной степени и возвращаться к своей первоначальной форме, что обеспечивает более длительный срок службы и лучшие физические характеристики, чем у других материалов. Таким образом достигаются более высокие показатели использования дисков 4 в применении с установленной плиткой. Фальшпол с такими дисками 4 не гремит, происходит гашение вибраций при хождении, а за счет повышенных характеристик по растяжению увеличивается срок службы фальшпола.

На нижней части диска 4 выполнены (см. фиг. 7а и 7б) крепежи-защёлки 10 для фиксации на пазы алюминиевой 3 лаги. Защелки 10 расположены по четырем секторам круга и обеспечивают необходимое для дальнейшего укладывания плиток расположение диска 4 на лаге 3. Форма защелок 10 в виде Г-образных элементов позволяет прижимать диск 4 к лаге 3, а скошенные наружные элементы обеспечивают удобное защелкивание. При необходимости диск 4 может быть снят с лаги 3 путем отжимания защелок 10.

На верхней части диска расположены (см. фиг. 7а и 7б) вертикальные 11 упоры для обеспечения ровных швов при установке плитки. Размер вертикальных 11 упоров: высота 10 – 30 мм, длина 10 – 30 мм и ширина (толщина) 2,5-5,5 мм. За счёт толщины упора 11 определяется ширина шва при установке плитки (ширина шва может быть от 3 мм до 6 мм, в зависимости от рекомендаций производителя плитки). Данный шов необходим для эффективного отведения поверхностной воды, а минимальный размер ширины этого шва 3 мм обеспечивает предотвращение засорения мелкой фракцией земли или грязи. Вертикальные упоры 11 имеют нежесткое (плавающее) крепление к диску 4 и при необходимости могут быть отделены от основания при монтаже нестандартных решений, например, в случае укладки крайних рядов плитки.

В конструкции диска 4 предусмотрено центральное отверстие 12, которое служит для дополнительной фиксации плитки через саморез с шайбой. Причем шайба выполнена составной из верхней металлической части для обеспечения жесткой фиксации и нижней части из прорезиненного пластика для исключения возможных повреждений плитки металлической частью шайбы или саморезом. За счет использования такого крепления происходит гашение вибраций при хождении, а за счет повышенных характеристик по растяжению увеличивается срок службы фальшпола. Саморезом плитка прижимается к диску 4 и к лаге 3, тем самым обеспечивается жесткость верхнего покрытия. Данные крепежи снижают риски от возможного подъема ветром плитки и обеспечивают дополнительную фиксацию в зонах повышенных нагрузок (чтобы плитка не поднималась с фальшпола при повышенных ветровых нагрузках на фальшпол) или зон с установленным оборудованием (возможные вибрации).

Система обогреваемого покрытия для эксплуатируемых кровель и террас, обеспечивающая таяние снега и льда, монтируется следующим образом.

Для формирования поверхности пола электрообогреваемые плитки устанавливаются на регулируемые 1 опоры с помощью соединительного 4 элемента системы в форме диска с выступающими вертикальными 11 упорами, расположенными на верхней поверхности диска 4 в форме креста.

На поверхность строительного основания с помощью строительных крепежей устанавливается необходимое количество регулируемых 1 опор. Количество регулируемых 1 опор для фальшпола строительного основания составляет от 3-4 штук на 1 м², в зависимости от размера плитки и планируемых нагрузок. На каждую регулируемую 1 опору монтируется крепление 2 клипса, посредством защелкивания замкового соединителя на нижней стороне крепления 2 в верхнюю часть опоры 1, позволяющее прочно соединить верхнюю часть регулируемый 1 опоры с лагой 3 из алюминиевого сплава, благодаря пазам в конструкции лаги 3.

Производится монтаж алюминиевой 3 лаги на подготовленную систему регулируемых 1 опор с шагом, равным размеру керамогранитной плитки (300 или 600 мм). Крепление лаги 3 производится за счет защелкивания выступов крепления 2 клипсы в специализированные пазы алюминиевой 3 лаги. После чего проводится повторная проверка по высоте с использованием строительного уровня и регулировка регулируемых 1 опор по высоте для достижения плотного прилегания всех опор 1 к кровельному покрытию и достижению отметки 0 градусов на строительном уровне, расположенном на алюминиевой 3 лаге и между двумя лагами 3 (по очереди для каждой лаги 3).

После регулировки по высоте с применением строительного уровня в местах стыка установленных алюминиевых 3 лаг с помощью крепежей-защелок 10, выполненных на нижней стороне, монтируется соединительный 4 элемент системы в виде диска. Каждый диск 4 устанавливается на алюминиевую 3 лагу с шагом, равным размеру плитки, таким образом диск 4 устанавливается на угловом соединении четырех электроподогревающихся плиток. Обогреваемые плитки укладываются поверх соединительного 4 элемента с образованием зазора между плитками за счет выполненных на верхней поверхности соединительного 4 элемента вертикальных 11 упоров. Дополнительно через предусмотренное в конструкции диска 4 центральное отверстие 12 обогреваемые плитки фиксируются к лаге 3 с помощью самореза с шайбой.

На поверхности 5 каждой плитки (например, керамогранитной) с обратной, тыльной стороны размещают (см. фиг. 3) токопроводящие 7 шины, а затем наносят нагревательные 8 элементы резистивного типа на основе порошкообразного графита в виде слоя пленки, которая покрывает токопроводящие 7 шины и электрически соединяет их между собой. Токопроводящие 7 шины выполняют из медной фольги, к которой припаивают внешнюю контактную группу токоподводящих 6 проводников для подключения нагревательных элементов к электрической сети. Далее на слои пленки поверх нагревательных 8 элементов резистивного типа на основе графита наносится электроизолирующий 9 слой, обеспечивающий электро- и гидроизоляцию нагревательных 8 элементов, токопроводящих 7 шин и контактных групп токопроводящих 6 проводников, что в свою очередь повышает срок службы обогреваемых плиток.

Каждая плитка подключается к общей со всеми плитками электрической сети с помощью соединения токоподводящих 6 проводников рядом лежащих плиток (согласно схеме подключения), с использованием зажимных соединительных клемм для уличного использования.

Для исключения контакта нагревательного 8 элемента с диском 4, выполненным из прорезиненного пластика, на обратной стороне электронагревающей плитки отсутствует нагревательный 8 элемент в месте контакта плитки с диском 4 – по углам плитки (см. фиг. 4).

Изобретение относится к области строительства, в частности к оборудованию для настила обогреваемого фальшпола для эксплуатируемых кровель и террас, обеспечивающего таяние снега и льда, и может быть использовано для благоустройства террас и кровель в регионах с обильными твердыми осадками, где необходимо зимнее обслуживание (уборка от снега). Система обогреваемого покрытия для эксплуатируемых кровель и террас, обеспечивающая таяние снега и льда, содержит множество регулируемых по высоте опор, устанавливаемых на поверхность строительного основания, множество креплений клипс, закрепляемых на верхнюю часть каждой опоры, каркас из алюминиевых лаг, включающих верхние и нижние пазы, множество соединительных элементов, множество подогреваемых плиток. Причем крепления клипсы защелкиваются на нижние пазы алюминиевых лаг. Множество соединительных элементов выполнены в виде диска из прорезиненного пластика и включают крепежи-защёлки, расположенные на нижней стороне, для фиксации соединительного элемента на верхние пазы алюминиевой лаги, вертикальные упоры, расположенные на верхней стороне в форме креста, центральное отверстие, используемое для крепления подогреваемых плиток к соединительному элементу и лаге. Подогреваемые плитки устанавливаются поверх множества соединительных элементов с образованием зазора между соседними плитками за счет выполненных на верхней поверхности соединительных элементов вертикальных упоров. Техническим результатом является повышение надежности системы. 3 з.п. ф-лы, 8 ил.

1. Система обогреваемого покрытия для эксплуатируемых кровель и террас, обеспечивающая таяние снега и льда, содержащая:

множество регулируемых по высоте опор, устанавливаемых на поверхность строительного основания,

множество креплений клипс, закрепляемых на верхнюю часть каждой опоры,

каркас из алюминиевых лаг, включающих верхние и нижние пазы, причем крепления клипс защелкиваются на нижние пазы алюминиевых лаг,

множество соединительных элементов в виде диска из прорезиненного пластика, каждый из которых включает крепежи-защёлки, расположенные на нижней стороне, для фиксации соединительного элемента на верхние пазы алюминиевой лаги, вертикальные упоры, расположенные на верхней стороне в форме креста, центральное отверстие, используемое для крепления подогреваемых плиток к соединительному элементу и лаге,

множество подогреваемых плиток, устанавливаемых поверх множества соединительных элементов с образованием зазора между соседними плитками за счет выполненных на верхней поверхности соединительных элементов вертикальных упоров.

2. Система по п. 1, отличающаяся тем, что на нижней стороне поверхности каждой подогреваемой плитки размещены токопроводящие шины, поверх которых нанесены нагревательные элементы резистивного типа на основе порошкообразного графита в виде слоя пленки, которая покрывает токопроводящие шины и электрически соединяет их между собой, к токопроводящим шинам подключена внешняя контактная группа токоподводящих проводников для подключения нагревательных элементов к электрической сети, на слои пленки каждой плитки поверх нагревательных элементов нанесен электроизолирующий слой.

3. Система по п. 2, отличающаяся тем, что каждая плитка подключается к общей электрической сети множества плиток с помощью соединения токоподводящих проводников расположенных рядом плиток, с использованием зажимных соединительных клемм для уличного использования.

4. Система по п. 1, отличающаяся тем, что крепление подогреваемых плиток к соединительному элементу и лаге осуществляется с помощью самореза с шайбой, выполненной из верхней металлической части и нижней части из прорезиненного пластика.
