Противоминная накладка на обувь Российский патент 2025 года по МПК A43B13/14 F41H1/00

Изобретение относится к средствам индивидуальной защиты, в частности к средствам защиты ног и тела сапера от поражений при взрыве противопехотных мин.

Известно устройство, предназначенное для защиты нижних конечностей нижних конечностей человека, в частности ног, от распространения взрывной волны и тепла, создаваемого взрывным устройством минного типа, включает в себя последовательно подошвы, модуль снижения бризантного действия взрыва, первый демпфирующий модуль, второй демпфирующий модуль, модуль рассеивания взрывной волны, третий демпфирующий модуль, водонепроницаемый чехол или связанные с подошвой оболочки и крепления, при этом подошва снабжена поверхностью, препятствующей скольжению, и выполнена из мягкого эластичного материала (№2703321 РФ, МПК A43B 13/14 (2006.01), опубликовано: 16.10.2019 Бюл. №29).

Недостатком этой конструкции является близкое к центру взрыва расположение устройства и, как следствие, разрушением подошвы или повреждение ноги.

В основу изобретения положена задача создания защитной противоминной накладки на обувь, которая обеспечивает повышение уровня защиты нижних конечностей от поражающих факторов взрыва фугасной противопехотной мины за счет удаления очага взрыва от конечностей и создания щита защищающего конечности и тело сапера от осколков. Таким образом, сводится к минимуму возможность сапера наступить на мину из-за максимального сокращения поверхности контакта с грунтом, отдаление очага взрыва от конечностей сапера и защита конечностей и тела сапера от негативных факторов взрывной волны и осколков путем использования защитной плиты, а также подошвы, работающей как демпфирующее устройство, частично гасящее, так и рассеивающее по поверхности защитной плиты энергию взрыва и осколков, так как имеет сетчатую внутреннюю структуру.

Решение поставленной задачи обеспечивается тем, что противоминная накладка на обувь включает в себя крепление для обуви сапера расположенной на защитной плите, которая защищает конечности и тело сапера от обломков и взрывной волны, к которой прикреплена подошва, работающая как демпфирующие устройство, частично гасящее, а также рассеивающее по поверхности защитной плиты энергию взрыва и осколков, так как имеет сетчатую внутреннюю структуру, при этом на подошве расположены четыре ноги обеспечивающие удаление конечностей сапера от очага взрыва и имеют на конце опорные поверхности, которые взаимодействуют с грунтом, данные опорные поверхности являются сменными элементами и могут быть выполнены с поверхностями, контактирующими с грунтом как остроконечными для твердых грунтов (например скальные породы, мерзлая земля), так и плоскими для мягких грунтов (песок, болото, пахоты), или универсальным - плоская поверхности с шипом в центре.

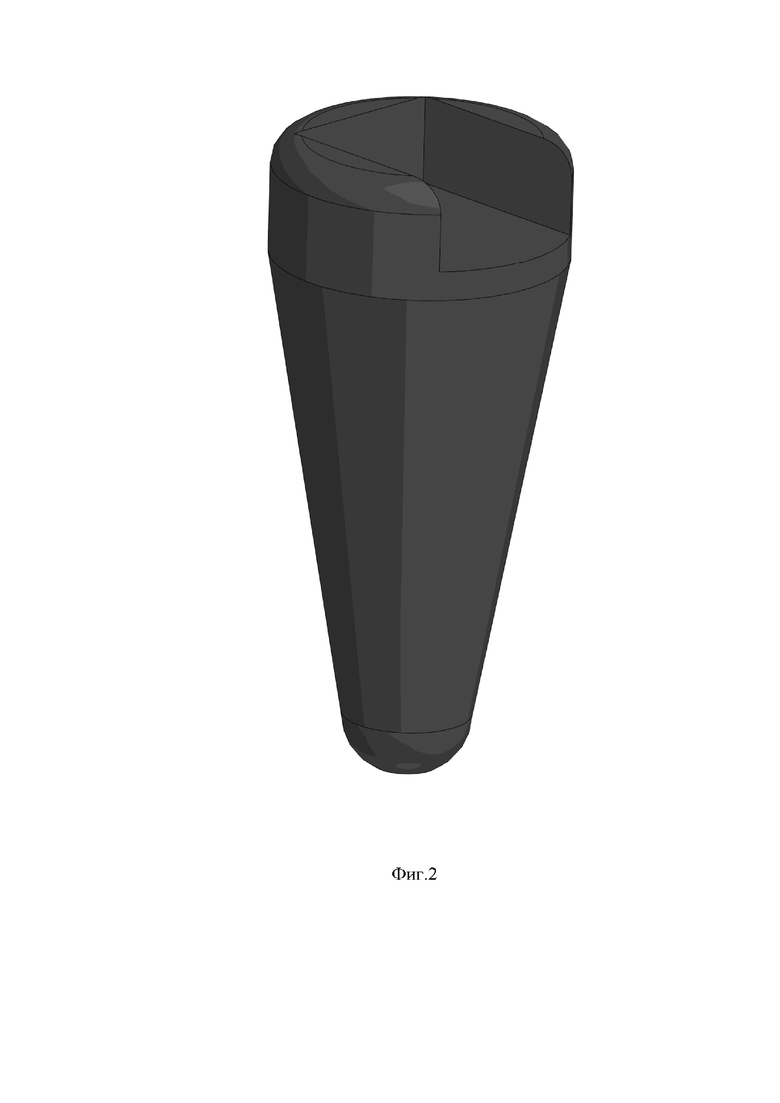

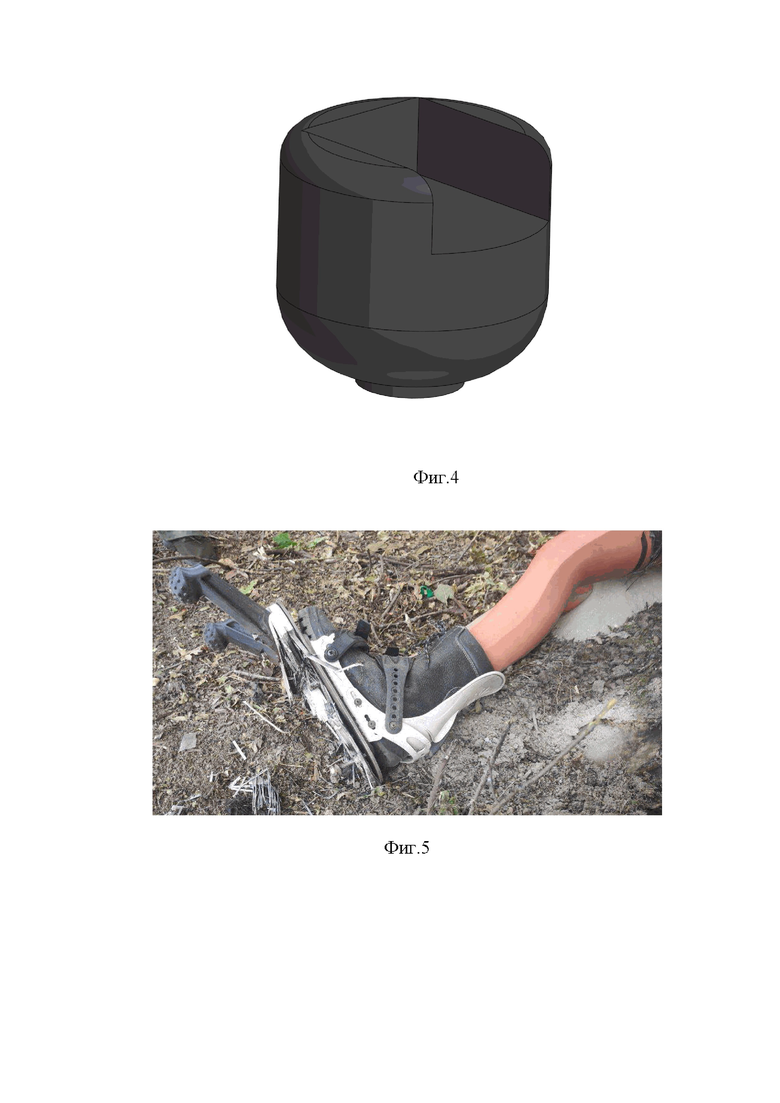

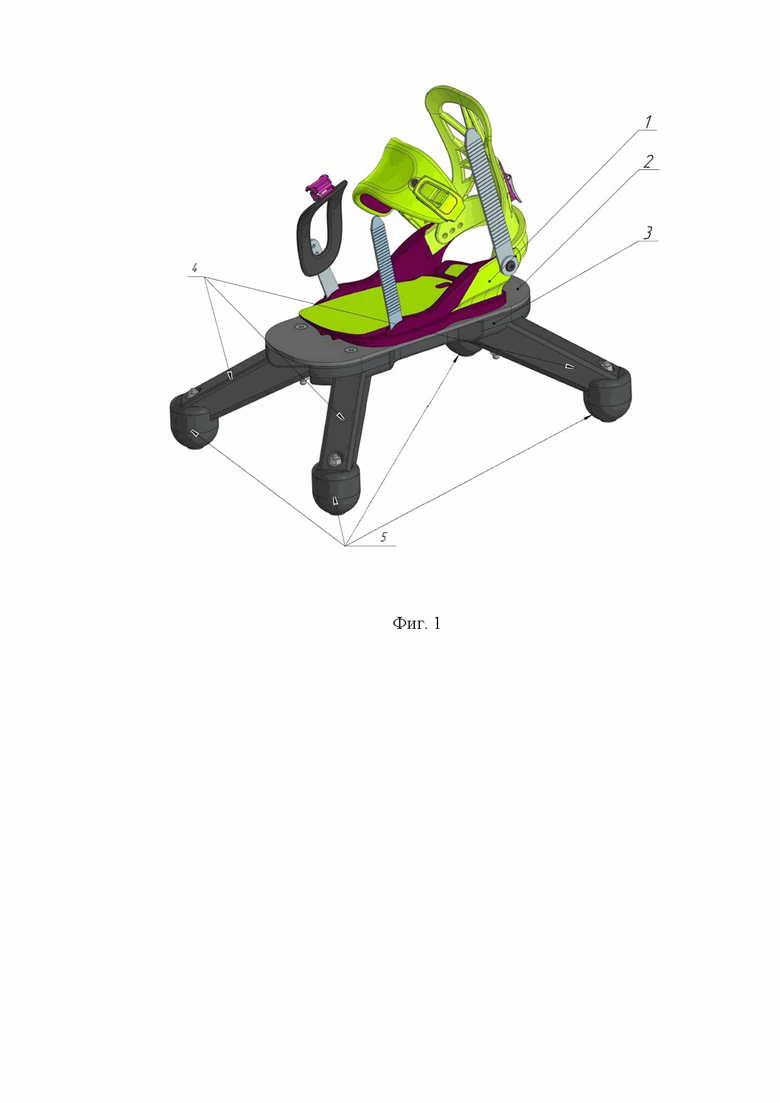

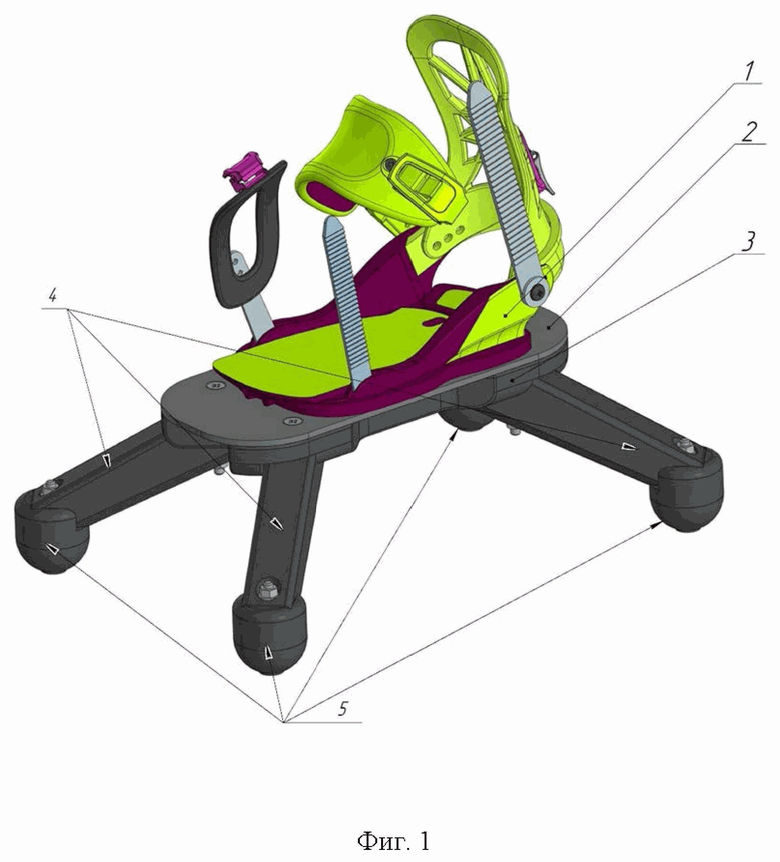

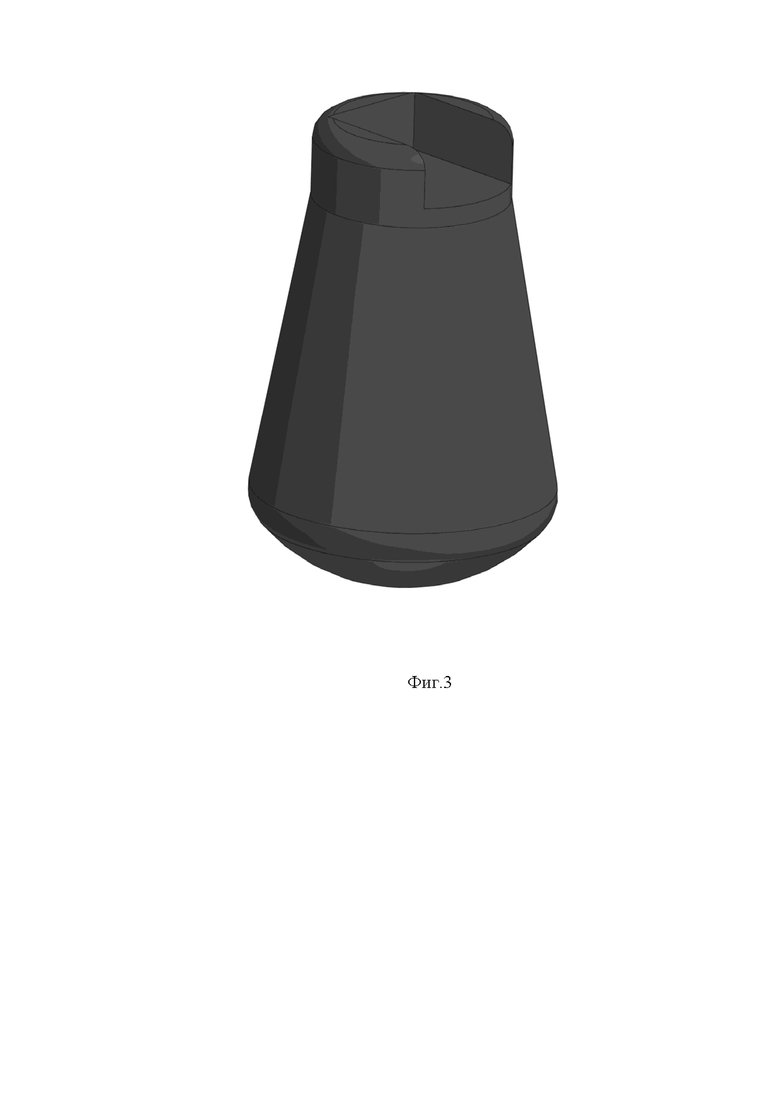

Изобретение поясняется фиг. 1-5. На фиг. 1 показан внешний вид противоминная накладка на обувь, на фиг. 2 приведена остроконечная опорная поверхность, контактирующая с твердым грунтом (например скальные породы), фиг. 3 опорная поверхность с плоской поверхностью для мягких грунтов (песок, болото, пахоты), фиг. 4 опорная поверхность универсальная, фиг. 5 результат испытаний.

Противоминная накладка на обувь включает в себя крепление для обуви сапера 1 расположенной на защитной плите 2, которая защищает конечности и тело сапера от обломков и взрывной волны к которой прикреплена подошва 3, работающая как демпфирующие устройство, частично гасящее, а также рассеивающее по поверхности защитной плиты энергию взрыва и осколков, так как имеет сетчатую внутреннюю структуру, при этом на подошве 3 расположены четыре ноги 4, обеспечивающие удаление конечностей сапера от очага взрыва и имеют на конце опорные поверхности 5, которые взаимодействуют с грунтом, данные опорные поверхности являются сменными элементами и могут быть выполнены с поверхностями контактирующими с грунтом как остроконечными для твердых грунтов (например скальные породы, мерзлая земля) фиг. 2, так и плоскими для мягких грунтов (песок, болото, пахоты), фиг. 3, или универсальным фиг. 4.

Противоминная накладка на обувь работает следующим образом, сапер, надевая на стандартный комплект обуви посредством крепления обуви сапера 1 противоминную накладку на обувь. Передвигаясь по минному полю, контакт с грунтом, на котором могут быть мины, происходит только через опорные поверхности 5 в связи с тем, что они имеют минимально возможную площадь для передвижения, это уменьшает шанс встать на мину и с детонировать ее заряд, если же это происходит то за счет использования ножек 4 очаг взрыва происходит на удалении от конечностей сапера, а энергия взрывной волны и осколков, проходя через подошву 3, за счет ее сетчатой внутренней структуры частично гасится и распределяется по защитной плите 2, которая защищает конечности и тело сапера от оставшейся энергии взрывной волны и осколков.

Настоящее изделие было испытано в реальных условиях на грунтах третьей категории. Источником взрыва служил заряд 100 граммов тротила. Вертикальная нагрузка на манекен и платформу составляла 55 кг. На фиг. 5 результат испытаний, которые подтвердили, что взрывозащитная платформа обуви сапера частично разрушилась, погасив энергию взрыва, при этом подошва ботинка не имела видимых повреждений, а применяемый для испытаний манекен, находящийся внутри обуви, не имел повреждений.

Таким образом, противоминная накладка на обувь обеспечит защиту ноги и обуви сапера.

Изобретение относится к средствам индивидуальной защиты ног и тела сапера от поражений при взрыве противопехотных мин, посредством противоминной накладки на обувь, которая включает крепление для обуви сапера, расположенное на защитной плите, к которой прикреплена демпфирующая подошва, имеющая сетчатую внутреннюю структуру и выполненная с возможностью частично гасить, а также рассеивать по поверхности защитной плиты энергию взрыва и осколков, при этом на подошве расположены четыре ноги, концы которых имеют сменные опорные поверхности для взаимодействия с грунтом, при этом сменные опорные поверхности выполнены остроконечными, или плоскими, или плоскими с шипом в центре, что обеспечивает защиту ноги и обуви сапера. 5 ил.

Противоминная накладка на обувь, включающая в себя крепление для обуви сапера, отличающаяся тем, что крепление для обуви сапера расположено на защитной плите, к которой прикреплена демпфирующая подошва, имеющая сетчатую внутреннюю структуру, которая выполнена с возможностью частично гасить, а также рассеивать по поверхности защитной плиты энергию взрыва и осколков, при этом на подошве расположены четыре ноги, концы которых имеют сменные опорные поверхности для взаимодействия с грунтом, при этом сменные опорные поверхности выполнены остроконечными, или плоскими, или плоскими с шипом в центре.
