Устройство для внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса и способ внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса Российский патент 2025 года по МПК A01B79/02 A01B49/06 A01C21/00 A01C23/02 A01C23/04 A01B45/02

Изобретение относится к сельскому хозяйству, а именно к устройствам для внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов посевы риса обеспечивающих повышение продуктивности корнеобитаемых слоев почвы за счет доставки непосредственно к корням растений риса в залитые водой посевы воздуха, растворов микробных биопрепаратов, удобрений, пестицидов.

Одной из основных проблем возделывания риса является отсутствие эффективных технологий, технических систем и средств обработки, рыхления, аэрации корнеобитаемых слоев почвы внутрипочвенного внесения удобрений и/или пестицидов в посевы риса в залитые водой рисовых чеках.

В настоящее время при возделывании риса внесение удобрений и средств защиты растений риса от вредителей и сорняков, в связи с тем, что посевы риса залиты водой осуществляется методом рассеивания агрохимикатов средствами малой авиации, что имеет низкую эффективность и крайне негативные последствия для экологии и окружающей среды. Борьбу с сорняками осуществляют сбросом воды с чеков на несколько дней и последующим заполнением чеков водой по мере гибели сорняков. Это ухудшает экономику, экологию производства риса и сопряжено со значительными потерями водных ресурсов.

Известен способ междурядной обработки посевов риса, при котором рыхление почвы в междурядьях на залитом водой поле производят с помощью навесного культиватора (Алешин Е.П. Методические указания по технологии возделывания риса». М.: Колос, 1979).

Недостатком известного способа является повреждения значительного количества растений риса, забивание рабочих органов срезанными растениями и почвой, что требует частой остановки и очистки рабочих органов.

Известен способ ухода за широкорядными посевами риса, включающий рыхление залитой водой почвы в междурядьях струей воды, закачиваемой из чека и выбрасываемой в междурядья под давлением (Патент РФ № 281053, МПК А 01 В 79/00, 1995).

Недостатком известного способа является возможность его применения только на широкорядных посевах, сложность управления движением трактора по залитой водой поверхности почвы, отсутствие возможности внутрипочвенного рыхления, аэрации, дозированного внесения удобрений и пестицидов в корнеобитаемые слои почвы.

Наиболее близкие по технической сущности и достигаемому результату к заявленным устройству и способу является выбранные в качестве прототипа устройство для внутрипочвенных обработки, аэрации, орошения, удобрения корнеобитаемых слоев почвы и способ внутрипочвенных обработки, аэрации, орошения, удобрения корнеобитаемых слоев почвы таким устройством. Известное устройство содержит раму и установленные на ней компрессор с ресивером сжатого воздуха, связанный через электропневмоклапаны с каждым пневмогидробуром, к установленной на тракторе раме с элементами навески, ресивером, насосом и закрытыми баками, снизу шарнирно присоединены с возможностью подъема рамные элементы пассивного движителя, выполненного в виде замкнутой сплошной эластичной ленты, внутри которой на рамных элементах, шарнирно связанных с элементами навески, установлены поддерживающие колеса с натяжителем ленты, внутренняя поверхность ленты выполнена в виде эластичных герметичных емкостей-распределителей, между которыми размещены пазухи, все герметичные емкости-распределители сжатого воздуха и все емкости-распределители растворов гидрогеля, микробных биопрепаратов и/или удобрений, соответственно, связаны между собой, каждая пазуха оснащена электропневмоклапаном сжатого воздуха и дополнительным электропневмоклапаном раствора, в центре пассивного движителя на рамных элементах с возможностью синхронного вращения с лентой установлен регулятор-стабилизатор давления, связывающий шлангами ресивер с емкостью-распределителем сжатого воздуха и закрытые баки с емкостями-распределителями растворов гидрогеля, микробных биопрепаратов и/или удобрений, каждый пневмогидробур связан соответствующими шлангами и электропневмоклапанами с емкостью-распределителем сжатого воздуха и емкостью-распределителем растворов, каждый пневмоцилиндр, связан шлангом и электропневмоклапаном с емкостью-распределителем сжатого воздуха, оснащен роликом, установленным в верхней его части, взаимодействующим с ограничителем нагрузки на ленту, жестко закрепленным на нижней части рамного элемента.

Известный способ внутрипочвенных обработки, аэрации, орошения, удобрения корнеобитаемых слоев почвы, заключающийся в том, что рыхление и аэрацию осуществляют внутрипочвенно импульсами сжатого воздуха путем вертикального погружения в почву пневмогидробуров, посредством движителя, выполненного в виде замкнутой сплошной ленты после подачи в почву импульсов сжатого воздуха и аэрации в образованные почвенные поры, полости и микропустоты под давлением подают растворы гидрогеля, микробных биопрепаратов и/или удобрений, осуществляют стабилизацию давления сжатого воздуха и растворов, обеспечивают орошение и удобрение непосредственно корневой системы растений, лента накрывает поверхность почвы, предотвращает повреждение корневой системы растений, потери сжатого воздуха и растворов.

Недостатками известных устройства и способа являются:

- невозможность их использования на обработке посевах риса поскольку растения риса заливаются слоем воды на весь вегетационный период от посева до уборки;

- конструкция известного устройства не способна перемещаться по залитому водой полю и выполнять технологический процесс;

- в известном способе орошение и применение гидрогеля излишние операции.

Техническим результатом предложенного изобретения является повышение продуктивности корнеобитаемых слоев почвы в залитых водой посевах риса, обеспечение достижения максимальных биологических и экологических параметров почвы при высоком качестве, мобильность, энергоэффективность технологического процесса, за счет рыхления почвы и доставки непосредственно в корневую систему растений риса воздуха (аэрация), микробных биопрепаратов, удобрений, средств защиты растений и средств борьбы с сорняками.

Указанный технический результат достигается тем, что устройство для внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса, согласно изобретению, содержит несущую раму, на которой установлены компрессор с ресивером сжатого воздуха, насос, баки с агрохимикатами и снизу присоединены рамные элементы, колеса, шланги, регулятор-стабилизатор давления, связывающий шлангами ресивер сжатого воздуха, через соответствующие электропневмоклапаны с пневмоцилиндрами и пневмогидробурами, причем несущая рама выполнена квадратной, оснащена закрепленными по углам подъемными пневмоцилиндрами и регулируемыми опорами с колесами, она снабжена источником электроэнергии с электроприводом, снабжена установленным снизу по центру направляющим кольцом и квадратной рабочей рамой, которая вписана в габариты несущей рамы и установлена на направляющем кольце с возможностью поворота на несущих катках в горизонтальной плоскости относительно несущей рамы посредством установленных на ней и связанных с электроприводом ведущей и ведомой поворотных звездочек, приводной поворотной цепи, рабочая рама снабжена жестко присоединенными снизу параллельно ориентированными вдоль рядков посевов риса направляющими в виде двухмерной фигуры в форме прямоугольника, каждая меньшая сторона которого выполнена в форме полуокружности диаметром не менее ширины междурядий посевов риса, одна из больших сторон прямоугольника – рабочая ветвь направляющей, а другая – холостая, на каждой направляющей на поперечных осях полуокружностей в начале рабочей ветви установлен включатель, а на конце выключатель, в центре каждой направляющей размещен рамный элемент, на котором установлены с возможностью вращения ведущая и ведомая тяговые звездочки и соединяющая их приводная тяговая цепь, каждая ведущая тяговая звездочка связана с электроприводом, на каждой направляющей с шагом не менее удвоенной ширины междурядий посевов риса установлены опорные катки с вертикально прикрепленным к каждому из них рабочим пневмоцилиндром с присоединенным к нему снизу пневмогидробуром, рабочие пневмоцилиндры соединены между собой приводной тяговой цепью с возможностью синхронного горизонтального перемещения на опорных катках, в центре каждого рамного элемента снизу с возможностью вращения установлен распределитель-стабилизатор, который связан шлангами с ресивером сжатого воздуха через каждый рабочий электропневмоклапан с каждым рабочим пневмоцилиндром, через каждый дополнительный рабочий электропневмоклапан с каждым пневмогидробуром, а через каждый электропневмоклапан агрохимикатов каждый пневмогидробур связан с насосом и баками агрохимикатов, каждый подъемный пневмоцилиндр соединен шлангом через подъемный электропневмоклапан с ресивером сжатого воздуха.

Указанный технический результат достигается тем, что в способе внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса, согласно изобретению, внутрипочвенные рыхление, аэрацию и подачу агрохимикатов для удобрения корнеобитаемых слоев почвы осуществляют импульсами сжатого воздуха путем вертикального погружения в почву пневмогидробуров, причем при включении подачи электроэнергии, осуществляют стабилизацию давления сжатого воздуха и растворов агрохимикатов, подъемный электропневмоклапан открывает и подает сжатый воздух по шлангам в подъемные пневмоцилиндры, которые поднимают опоры над поверхностью воды, затем включают электропривод и каждая ведущая тяговая звездочка перемещает приводную тяговую цепь и прикрепленные вертикально к ней с шагом не менее удвоенной ширины междурядий посевов риса по направляющим рабочие пневмоцилиндры с присоединенными пневмогидробурами на опорных катках, при этом пневмогидробуры, находящиеся на рабочей ветви приводной тяговой цепи каждой направляющей, погружены почву и взаимодействуют с ней, создавая тяговое усилие, которое перемещает рабочую раму и всё устройство вдоль междурядий посевов риса, одновременно каждый рабочий пневмоцилиндр, находящийся на рабочей ветви направляющей, достигнув включателя, открывает рабочий электропневмоклапан и по шлангу сжатый воздух подают в рабочий пневмоцилиндр, который погружает пневмогидробур в почву, при достижении каждым пневмогидробуром нижнего рабочего положения, дополнительный рабочий электропневмоклапан по шлангу через распределитель-стабилизатор подает импульсы сжатого воздуха, которые внутрипочвенно производят рыхление, аэрацию, затем через каждый электропневмоклапан агрохимикатов по соответствующим шлангам в залитые водой корнеобитаемые слои почвы подают агрохимикаты, при достижении каждым рабочим пневмоцилиндром выключателя, рабочие электропневмоклапаны прекращают подачу импульсов сжатого воздуха и агрохимикатов, пневмогидробур и соответствующий рабочий пневмоцилиндр поднимает и извлекает этот пневмогидробур из почвы, перемещает его по холостой ветви направляющей над поверхностью воды до включателя, достигнув края чека, устройство останавливают, одновременно рабочие электропневмоклапаны закрывают подачу сжатого воздуха и агрохимикатов в пнемогидробуры, находящиеся в рабочей ветви направляющих и пневмоцилиндры поднимают их над поверхностью воды, подъемные электропневмоклапаны несущей рамы открывают подачу сжатого воздуха по шлангам в подъемные пневмоцииндры, которые опускают опоры на почву и поднимают несущую и рабочую рамы, включают электропривод, ведущая поворотная звездочка перемещает приводную поворотную цепь, через ведомую поворотную звездочку, поворачивает рабочую раму по направляющему кольцу на несущих катках на 90°, опускают ее в рабочее положение и перемещают устройство на ширину несущей рамы, затем повторно поднимают несущую и рабочую рамы, разворачивают рабочую раму в положение, параллельное первоначальному для обратного движения по чеку, отключают электропривод поворота рабочей рамы и включают подачу электроэнергии, рабочий процесс повторяют до следующей точки поворота.

Изобретение поясняется чертежами.

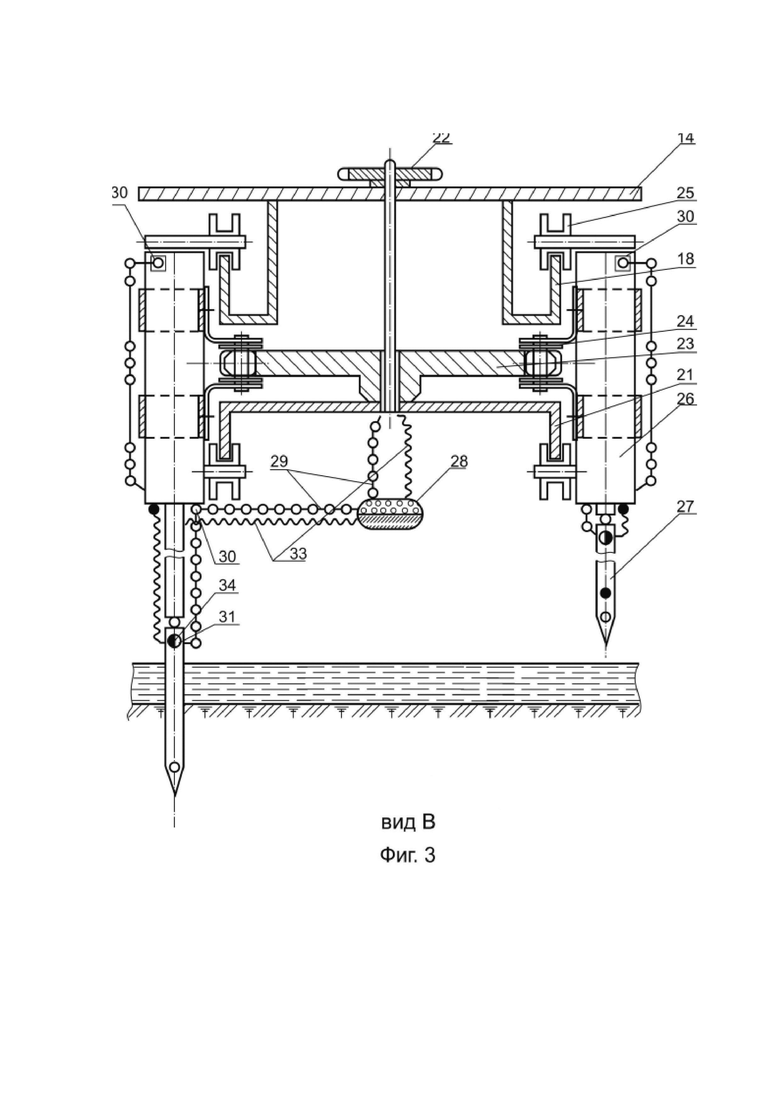

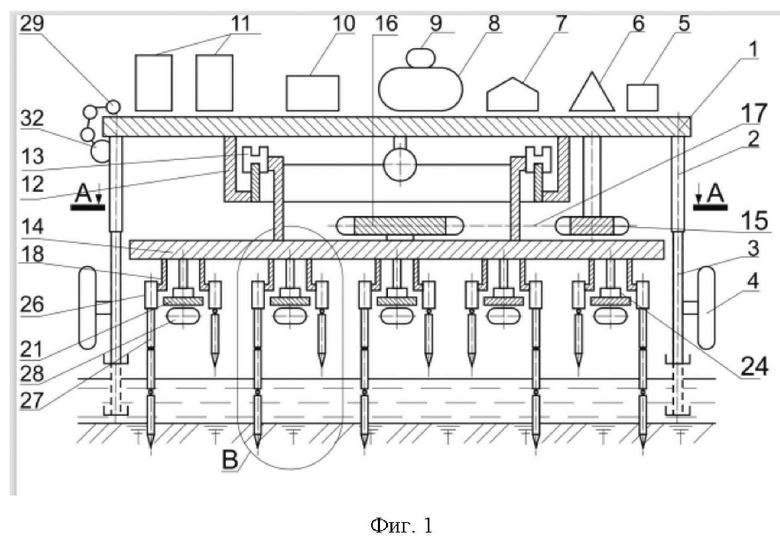

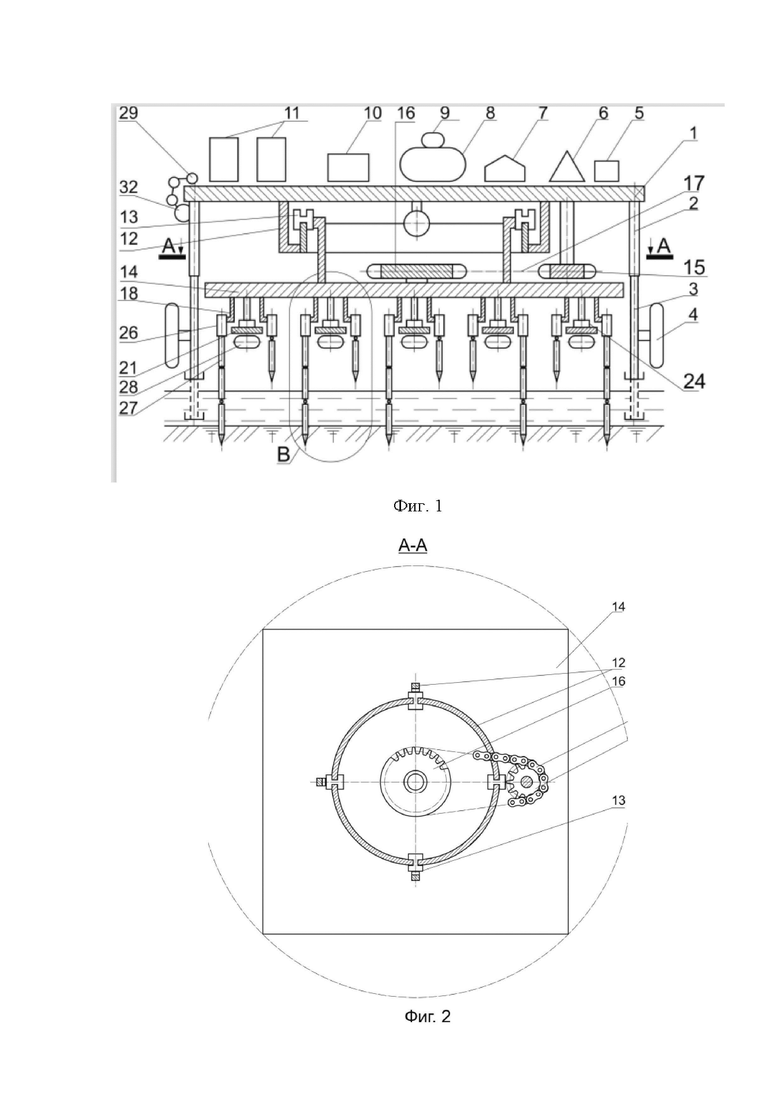

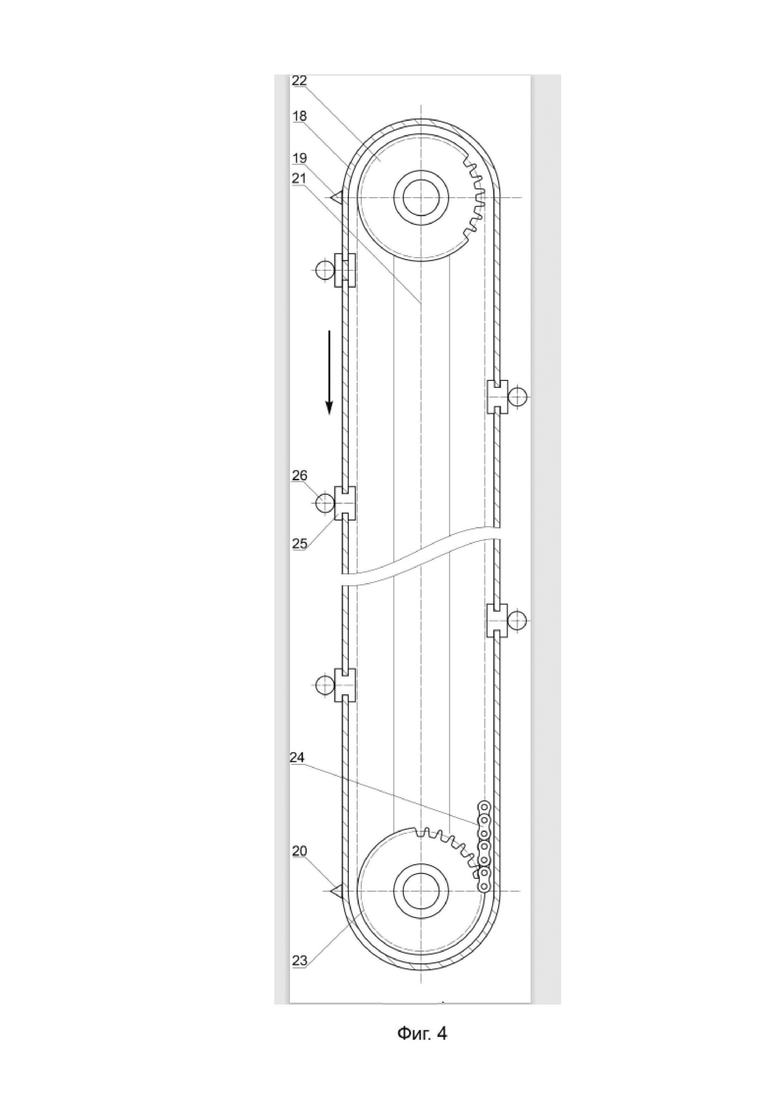

На фиг. 1 представлен фронтальный разрез устройства для внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса по ходу движения; на фиг. 2 – поворотный узел рабочей рамы относительно несущей рамы, разрез А-А; на фиг. 3 фронтальный разрез рабочего узла для обработки почвы и перемещения устройства; на фиг. 4 представлена направляющая рабочего узла, вид сверху.

Устройство для внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса содержит несущую раму 1 квадратной формы, оснащенную установленными по углам подъемными пневмоцилиндрами 2 с регулируемыми опорами 3 и колесами 4. На несущей раме 1 размещены источник электроэнергии 5 с электроприводом 6, компрессор 7, ресивер сжатого воздуха 8 с регулятором-стабилизатором давления 9, насос 10 и баки 11 с агрохимикатами.

Снизу на несущей раме 1 по центру закреплено направляющее кольцо 12, на котором на несущих катках 13 установлена квадратная рабочая рама 14, вписанная в габариты несущей рамы 1. Рабочая рама 14 установлена с возможностью поворота относительно несущей рамы 1 в горизонтальной плоскости посредством размещенных на ней ведущей 15 и ведомой 16 поворотных звездочек, и соединяющей их приводной поворотной цепью 17. Рабочая рама 14 оснащена жестко присоединенными к ней снизу параллельно ориентированными вдоль рядков риса направляющими 18 в виде двухмерной фигуры в форме прямоугольника с полуокружностями на торцах, одна из больших сторон которой является рабочей ветвью, а другая – холостой ветвью.

На каждой направляющей 18 на поперечных осях полуокружностей в начале рабочей ветви установлен включатель 19 и на конце выключатель 20. В центре каждой направляющей 18 размещен рамный элемент 21, на котором смонтированы с возможностью вращения, связанные с электроприводом 6 ведущая 22 и ведомая 23 тяговые звездочки и соединяющая их приводная тяговая цепь 24. На каждой направляющей 18 установлены опорные катки 25 с вертикально прикрепленными рабочими пневмоцилиндрами 26 и присоединенным к ним снизу пневмогидробурами 27. Рабочие пневмоцилиндры 26 соединены между собой приводной тяговой цепью 24 с возможностью синхронного горизонтального перемещения на опорных катках 25. В центре каждого рамного элемента 21 снизу с возможностью вращения установлен распределитель-стабилизатор 28, который соединяет ресивер 8 сжатого воздуха шлангами 29 через рабочий электропневмоклапан 30 с каждым рабочим пневмоцилиндром 26, и через дополнительный рабочий электропневмоклапан 31 с пневмогидробуром 27, через подъемные электропневмоклапаны 32 с подъемными пневмоцилиндрами 2, а также соединяет шлангами 33 насос 10 и баки 11 с агрохимикатами через электропневмоклапаны 34 агрохимикатов с пневмогидробурами 27.

Способ внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса заключается в рыхлении почвы импульсами сжатого воздуха путем вертикального погружения в почву пневмогидробуров 27. Обработку, аэрацию и удобрение корнеобитаемых слоев почвы проводят внутрипочвенно. Осуществляют стабилизацию давления сжатого воздуха и растворов агрохимикатов. По ходу движения пневмогидробуры 27 извлекают из почвы. При включении подачи электроэнергии, подъемный электропневмоклапан 32 открывают и подают сжатый воздух по шлангам 29 в подъемные пневмоцилиндры 2, которые поднимают опоры 3 над поверхностью воды. Затем включают электропривод 6 и каждая ведущая тяговая звездочка 22 перемещает по направляющей 18 приводную тяговую цепь 24 и прикрепленные вертикально к ней с шагом не менее удвоенной ширины междурядий посевов риса рабочие пневмоцилиндры 26 с присоединенным пневмогидробуром 27 на опорных катках 25. При этом каждый пневмогидробур 27, находящейся на рабочей ветви приводной тяговой цепи 24 каждой направляющей 18 погружен в почву, взаимодействует с ней и создает тяговое усилие, которое перемещает рабочую раму 14 и все устройство вдоль междурядий посевов риса. Одновременно каждый рабочий пневмоцилиндр 26, находящийся на рабочей ветви направляющей 18, достигнув включателя 19 открывают рабочий электропневмоклапан 30 и по шлангу 29 сжатый воздух подают в рабочий пневмоцилиндр 26, который погружает пневмогидробур 27 в почву. При достижении каждым пневмогидробуром 27 нижнего рабочего положения рабочий электропневмоклапан 30 по шлангам через распределитель-стабилизатор подают импульсы сжатого воздуха, которые внутрипочвенно производят рыхление, аэрацию. Затем через каждый электропневмоклапан 34 агрохимикатов по соответствующим шлангам 29 подает агрохимикаты в залитые водой корнеобитаемые слои почвы. При достижении каждым рабочим пневмоцилиндром 26 выключателя 20 рабочие электропневмоклапаны 30 прекращает подачу импульсов сжатого воздуха и агрохимикатов, в соответствующий пневмогидробур 27, каждый рабочий пневмоцилиндр 26 поднимают, извлекают из почвы пневмогидробур 27, перемещают его по холостой ветви направляющей 18 над поверхностью воды до включателя 19. Достигнув края чека устройство останавливают, одновременно рабочие электропневмоклапаны 30 закрывают подачу сжатого воздуха и агрохимикатов в пнемогидробуры 27, находящиеся в рабочей ветви направляющих 18. Рабочие пневмоцилиндры 26 поднимают пнемогидробуры 27 над поверхностью воды. Подъемные электропневмоклапаны 32 несущей рамы открывают по шлангам 29 подачу сжатого воздуха в подъемные пневмоцииндры 2, которые опускают опоры 3 на почву и поднимают несущую 1 и рабочую 14 рамы. Включают электропривод 6, ведущая поворотная звездочка 15 перемещает приводную поворотную цепь 17, через ведомую поворотную звездочку 16, поворачивает рабочую раму 14 по направляющему кольцу 12 на несущих катках 13 на 90°, опускают ее в рабочее положение. Перемещают устройство на ширину несущей рамы 1. Затем повторно поднимают несущую 1 и рабочую 14 рамы, разворачивают рабочую раму 14 в положение 1 параллельное первоначальному для обратного движения по чеку. Отключают электропривод 6 поворота рабочей рамы 14, включают подачу электроэнергии и рабочий процесс повторяют до следующей точки поворота.

Устройство для внутрипочвенной обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса работает следующим образом.

Устройство на колесах 4 устанавливают в начало залитого водой рисового чека, ориентируя так, чтобы направляющие 18 располагались по центру и параллельно междурядий растений риса.

Включают подачу электроэнергии, и рабочие электропневмоклапаны 30 открывают последовательно подачу сжатого воздуха по шлангам 29 через распределитель-стабилизатор 28 из ресивера 8 в каждый рабочий пневмоцилиндр 26, расположенный на рабочей ветви каждой направляющей 18, которые погружают каждый пневмогидробур 27, расположенный между включателем 19 и выключателем 20 вертикально в почву. Одновременно открывают электропневмоклапан 32 и сжатый воздух по шлангам 29 поступает в пневмоцилиндры 2, которые поднимают опоры 3 над поверхностью воды. Затем включают электропривод 6 и ведущие тяговые звездочки 22 каждой направляющей 18 перемещают приводные тяговые цепи 24 и прикрепленные вертикально к ним пневмоцилиндры 26 с присоединенными пневмогидробурами 27 на опорных катках 25 по направляющим 18.

Пневмоцилиндры 26, находящиеся на рабочей стороне, достигнув включателя 19 открывают рабочие электропневмоклапаны 30 и сжатый воздух по шлангам 29 подаются в рабочие пневмоцилиндры 26, которые погружают присоединенные к ним пневмогидробуры 27 в почву. При достижении нижней точки открывается дополнительный рабочий электропневмоклапан 31 и по шлангам 29 через распределитель-стабилизатор 28 внутрипочвенно подают импульсы сжатого воздуха, которые производят рыхление и аэрацию. Затем, открывают электропневмоклапаны агрохимикатов 34, связанные через шланги 33 с каждым пневмогидробуром 27, агрохимикаты подают в залитые водой корнеобитаемые слои почвы посевах риса.

Когда очередной пневмоцилиндр 26 достигает выключателя 20 подача импульсов сжатого воздуха и агрохимикатов прекращается, пневмоцилиндрами 26 поднимают пневмогидробуры 27 извлекают их из почвы и перемещают по направляющим 18 над поверхностью воды до включателя 19.

Одновременно электропривод 6 через каждую ведущую тяговую звездочку 22 перемещает по направляющей 18 приводные тяговые цепи 24 и прикрепленные вертикально к ним с шагом не менее удвоенной ширины междурядий посевов риса рабочие пневмоцилиндры 26 с присоединенными пневмогидробурами 27 на опорных катках 25. При этом пневмогидробуры 27 находящиеся на рабочей ветви приводной тяговой цепи 24 каждой направляющей 18 погружены в почву и взаимодействуют с ней, создавая тяговое усилие, которое перемещает рабочую раму 14 и все устройство вдоль междурядий посевов риса.

Достигнув края чека устройство останавливают, одновременно рабочие электропневмоклапаны 30 закрывают подачу сжатого воздуха и агрохимикатов в пнемогидробуры 27, находящиеся в рабочей ветви направляющих 18, рабочие пневмоцилиндры 26 поднимают их над поверхностью воды, подъемные электропневмоклапаны 32 несущей рамы 1 открывают по шлангам 29 подачу сжатого воздуха в подъемные пневмоцииндры 2, которые опускают опоры 3 на почву и поднимают несущую 1 и рабочую 14 рамы. Включают электропривод 6, ведущая поворотная звездочка 15 перемещает приводную поворотную цепь 17, через ведомую поворотную звездочку 16, поворачивает рабочую раму 14 по направляющему кольцу 12 на несущих катках 13 на 90°, опускают ее в рабочее положение и перемещают устройство на ширину несущей рамы 1, затем повторно поднимают несущую 1 и рабочую 14 рамы, разворачивают рабочую раму 14 в положение параллельное первоначальному для обратного движения по чеку, отключают электропривод 6 поворота рабочей рамы 14, включают подачу электроэнергии и рабочий процесс повторяют до следующей точки поворота.

Устройство для внутрипочвенных обработки, рыхления, аэрации, подачи агрохимикатов в посевах риса и способ внутрипочвенных обработки, рыхления, аэрации, подачи агрохимикатов в посевы риса базируются на принципах биоземледелия, формирования факторов повышения продуктивности почв и растений, устойчивости агроценозов и обеспечивают эффективное решение принципиально важной с точки зрения физиологии растений риса задачи, обусловленной биологической необходимостью и целесообразностью внутрипочвенных обработки, рыхления, аэрации и подачи в нужное время необходимого и достаточного количества кислорода воздуха, удобрений, пестицидов и других препаратов непосредственно в корневую систему растений. Это в полной мере позволит решить задачу, поставленную Стратегией научно-технологического развития Российской Федерации.

Группа изобретений относится к сельскому хозяйству. Устройство для внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса содержит несущую раму (1), на которой установлены подъемные пневмоцилиндры (2) и регулируемые опоры (3) с колесами (4), источник электроэнергии (5) с электроприводом (6), компрессор (7) с ресивером сжатого воздуха (8), насос (10), баки (11) с агрохимикатами, направляющее кольцо (12) и рабочая рама (14), рамные элементы (21), шланги (29), регулятор-стабилизатор давления (9), связывающий шлангами ресивер сжатого воздуха (8) через соответствующие электропневмоклапаны с пневмоцилиндрами (26) и пневмогидробурами (27). Рабочая рама (14) снабжена направляющими (18), на каждой из которых установлены рабочие пневмоцилиндры (26) с присоединенным к ним снизу пневмогидробуром (27). Рабочие пневмоцилиндры (26) соединены между собой с возможностью синхронного горизонтального перемещения. В центре каждого рамного элемента (21) снизу установлен распределитель-стабилизатор (28), который связан шлангами (29) с ресивером сжатого воздуха (8) через каждый рабочий электропневмоклапан с каждым рабочим пневмоцилиндром (26), через каждый дополнительный рабочий электропневмоклапан с каждым пневмогидробуром (27), а через каждый электропневмоклапан агрохимикатов каждый пневмогидробур (27) связан с насосом (10) и баками (11) агрохимикатов. Каждый подъемный пневмоцилиндр (2) соединен шлангом (29) через подъемный электропневмоклапан (32) с ресивером сжатого воздуха (8). Способ внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса осуществляется импульсами сжатого воздуха путем вертикального погружения в почву пневмогидробуров (27). Пневмогидробуры (27) погружаются в почву и взаимодействуют с ней, создавая тяговое усилие, которое перемещает рабочую раму (14) и всё устройство вдоль междурядий посевов риса. Одновременно каждый рабочий пневмоцилиндр (26), достигнув включателя, открывает рабочий электропневмоклапан, и по шлангу (29) сжатый воздух подают в рабочий пневмоцилиндр (26), который погружает пневмогидробур (27) в почву. При достижении каждым пневмогидробуром (27) нижнего рабочего положения дополнительный рабочий электропневмоклапан по шлангу (29) через распределитель-стабилизатор (28) подает импульсы сжатого воздуха, которые внутрипочвенно производят рыхление и аэрацию. Затем через каждый электропневмоклапан агрохимикатов по соответствующим шлангам (29) подают агрохимикаты. При достижении каждым рабочим пневмоцилиндром (26) выключателя рабочие электропневмоклапаны прекращают подачу импульсов сжатого воздуха и агрохимикатов. Пневмогидробур (27) и соответствующий рабочий пневмоцилиндр (26) поднимает и извлекает этот пневмогидробур (27) из почвы. Достигнув края чека, устройство останавливают, одновременно рабочие электропневмоклапаны закрывают подачу сжатого воздуха и агрохимикатов в пневмогидробуры (27), и пневмоцилиндры (26) поднимают их над поверхностью воды. Обеспечивается повышение продуктивности корнеобитаемых слоев почвы в залитых водой посевах риса, обеспечение достижения максимальных биологических и экологических параметров почвы при высоком качестве, мобильность, энергоэффективность технологического процесса за счет рыхления почвы и доставки непосредственно в корневую систему растений риса воздуха (аэрация), микробных биопрепаратов, удобрений, средств защиты растений и средств борьбы с сорняками. 2 н.п. ф-лы, 4 ил.

1. Устройство для внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса, характеризующееся тем, что содержит несущую раму, на которой установлены компрессор с ресивером сжатого воздуха, насос, баки с агрохимикатами и снизу присоединены рамные элементы, колеса, шланги, регулятор-стабилизатор давления, связывающий шлангами ресивер сжатого воздуха, через соответствующие электропневмоклапаны с пневмоцилиндрами и пневмогидробурами, причем несущая рама выполнена квадратной, оснащена закрепленными по углам подъемными пневмоцилиндрами и регулируемыми опорами с колесами, она снабжена источником электроэнергии с электроприводом, снабжена установленным снизу по центру направляющим кольцом и квадратной рабочей рамой, которая вписана в габариты несущей рамы и установлена на направляющем кольце с возможностью поворота на несущих катках в горизонтальной плоскости относительно несущей рамы посредством установленных на ней и связанных с электроприводом ведущей и ведомой поворотных звездочек приводной поворотной цепи, рабочая рама снабжена жестко присоединенными снизу параллельно ориентированными вдоль рядков посевов риса направляющими в виде двухмерной фигуры в форме прямоугольника, каждая меньшая сторона которого выполнена в форме полуокружности диаметром не менее ширины междурядий посевов риса, одна из больших сторон прямоугольника – рабочая ветвь направляющей, а другая – холостая, на каждой направляющей на поперечных осях полуокружностей в начале рабочей ветви установлен включатель, а на конце - выключатель, в центре каждой направляющей размещен рамный элемент, на котором установлены с возможностью вращения ведущая и ведомая тяговые звездочки и соединяющая их приводная тяговая цепь, каждая ведущая тяговая звездочка связана с электроприводом, на каждой направляющей с шагом не менее удвоенной ширины междурядий посевов риса установлены опорные катки с вертикально прикрепленным к каждому из них рабочим пневмоцилиндром с присоединенным к нему снизу пневмогидробуром, рабочие пневмоцилиндры соединены между собой приводной тяговой цепью с возможностью синхронного горизонтального перемещения на опорных катках, в центре каждого рамного элемента снизу с возможностью вращения установлен распределитель-стабилизатор, который связан шлангами с ресивером сжатого воздуха через каждый рабочий электропневмоклапан с каждым рабочим пневмоцилиндром, через каждый дополнительный рабочий электропневмоклапан с каждым пневмогидробуром, а через каждый электропневмоклапан агрохимикатов каждый пневмогидробур связан с насосом и баками агрохимикатов, каждый подъемный пневмоцилиндр соединен шлангом через подъемный электропневмоклапан с ресивером сжатого воздуха.

2. Способ внутрипочвенных обработки, рыхления, аэрации и подачи агрохимикатов в посевы риса, характеризующийся тем, что внутрипочвенные рыхление, аэрацию и подачу агрохимикатов для удобрения корнеобитаемых слоев почвы осуществляют импульсами сжатого воздуха путем вертикального погружения в почву пневмогидробуров устройства по п. 1, причем при включении подачи электроэнергии осуществляют стабилизацию давления сжатого воздуха и растворов агрохимикатов, подъемный электропневмоклапан открывает и подает сжатый воздух по шлангам в подъемные пневмоцилиндры, которые поднимают опоры над поверхностью воды, затем включают электропривод, и каждая ведущая тяговая звездочка перемещает приводную тяговую цепь и прикрепленные вертикально к ней с шагом не менее удвоенной ширины междурядий посевов риса по направляющим рабочие пневмоцилиндры с присоединенными пневмогидробурами на опорных катках, при этом пневмогидробуры, находящиеся на рабочей ветви приводной тяговой цепи каждой направляющей, погружены в почву и взаимодействуют с ней, создавая тяговое усилие, которое перемещает рабочую раму и всё устройство вдоль междурядий посевов риса, одновременно каждый рабочий пневмоцилиндр, находящийся на рабочей ветви направляющей, достигнув включателя, открывает рабочий электропневмоклапан, и по шлангу сжатый воздух подают в рабочий пневмоцилиндр, который погружает пневмогидробур в почву, при достижении каждым пневмогидробуром нижнего рабочего положения дополнительный рабочий электропневмоклапан по шлангу через распределитель-стабилизатор подает импульсы сжатого воздуха, которые внутрипочвенно производят рыхление, аэрацию, затем через каждый электропневмоклапан агрохимикатов по соответствующим шлангам в залитые водой корнеобитаемые слои почвы подают агрохимикаты, при достижении каждым рабочим пневмоцилиндром выключателя рабочие электропневмоклапаны прекращают подачу импульсов сжатого воздуха и агрохимикатов, пневмогидробур и соответствующий рабочий пневмоцилиндр поднимает и извлекает этот пневмогидробур из почвы, перемещает его по холостой ветви направляющей над поверхностью воды до включателя, достигнув края чека, устройство останавливают, одновременно рабочие электропневмоклапаны закрывают подачу сжатого воздуха и агрохимикатов в пневмогидробуры, находящиеся в рабочей ветви направляющих, и пневмоцилиндры поднимают их над поверхностью воды, подъемные электропневмоклапаны несущей рамы открывают подачу сжатого воздуха по шлангам в подъемные пневмоцилиндры, которые опускают опоры на почву и поднимают несущую и рабочую рамы, включают электропривод, ведущая поворотная звездочка перемещает приводную поворотную цепь, через ведомую поворотную звездочку, поворачивает рабочую раму по направляющему кольцу на несущих катках на 90°, опускают ее в рабочее положение и перемещают устройство на ширину несущей рамы, затем повторно поднимают несущую и рабочую рамы, разворачивают рабочую раму в положение, параллельное первоначальному, для обратного движения по чеку, отключают электропривод поворота рабочей рамы и включают подачу электроэнергии, рабочий процесс повторяют до следующей точки поворота.
