Известно решение в виде скамьи универсальной, «Скамья универсальная KETTLER Axos Combi-Trainer», содержащая складную раму из профильной трубы, сиденье и спинку, сопряженные с рамой и оборудованные механизмами регулировки угла наклона.
Недостатком вышеописанного изделия является давление на копчик и крестец, оказываемое поверхностью сиденья и нижней части спинки при выполнении упражнений в сидячем и полу сидячем положениях. («Скамья универсальная KETTLER Axos Combi-Trainer», https://fazasporta.com/catalog/skami-i-stulya/kettler/skamya-universalnaya-kettler-axos-combi-trainer).
Технической задачей для решения вышеописанного недостатка является разработка спортивной скамьи, предотвращающей давление на копчик и крестец, оказываемое поверхностью сиденья и нижней частью спинки.
Сущность изобретения
Поставленная техническая задача решается за счет выполнения продольного выреза в сиденье и в нижней части спинки.
Спортивная скамья содержит вертикально расположенную раму (1) фиг. 1, 3 и минимум одну горизонтально расположенную поперечную опору (2), размещенную на конце рамы (1) фиг. 1, 2, 3.
Рама (1) фиг. 1, 3 и поперечная опора (2) фиг. 1, 2, 3 выполнены, например, из стальной профильной трубы.
Сверху на раме (1) фиг. 1, 3 размещены сиденье (3) и спинка (4) фиг. 1, 2, 3, сопряженные с рамой (1) через шарнирное соединение, и оборудованные механизмом регулировки угла наклона сиденья (5) и механизмом регулировки угла наклона спинки (6) фиг. 1, 3.
Сиденье (3) и спинка (4) фиг. 1, 2, 3 выполнены с обивкой и мягким элементом, например, обивка выполнена из эко-кожи, в качестве мягкого элемента применен, например, поролон вторичного вспенивания.
Сиденье (3) и спинка (4) фиг. 1, 2, 3 имеют продольные вырезы.
Вырез сиденья (7) фиг. 2, 3 выполнен во всю длину сиденья (3) фиг. 1, 2, 3 шириной, в диапазоне от 50 до 60 мм.
Вырез спинки (8) фиг. 2, 3 выполнен в нижней части спинки (4) шириной, в диапазоне от 50 до 60 мм, длиной в диапазоне от 100 до 200 мм.
Вырез сиденья (7) фиг. 2, 3, делит сиденье (3) фиг. 1, 2, 3 на две половины, обеспечивая опору на мягкие ткани задней поверхности таза, что предотвращает давление на копчик и органы репродуктивной системы пользователя.
Вырез спинки (8) фиг. 2, 3 делит нижнюю часть спинки (4) на две половины, обеспечивая давление поверхности спинки (4) фиг. 1, 2, 3 только на мягкие ткани задней поверхности таза и спины, и предотвращает давление на крестец.
Данные размерные диапазоны выреза сиденья (7) и выреза спинки (8) фиг. 2, 3 предотвращают возможность попадания и защемления мягких тканей задней поверхности таза между половинками сиденья (3) и спинки (4) фиг. 1, 2, 3, при этом обеспечивают снижение давления на копчик и крестец.
Технический результат заявленного решения заключается в снижении давления поверхностей сиденья и спинки на копчик и крестец.
Краткое описание чертежей:
На фиг. 1 - схематическое изображение спортивной скамьи. Вид сбоку.
На фиг. 2 - схематическое изображение спортивной скамьи. Вид сверху.

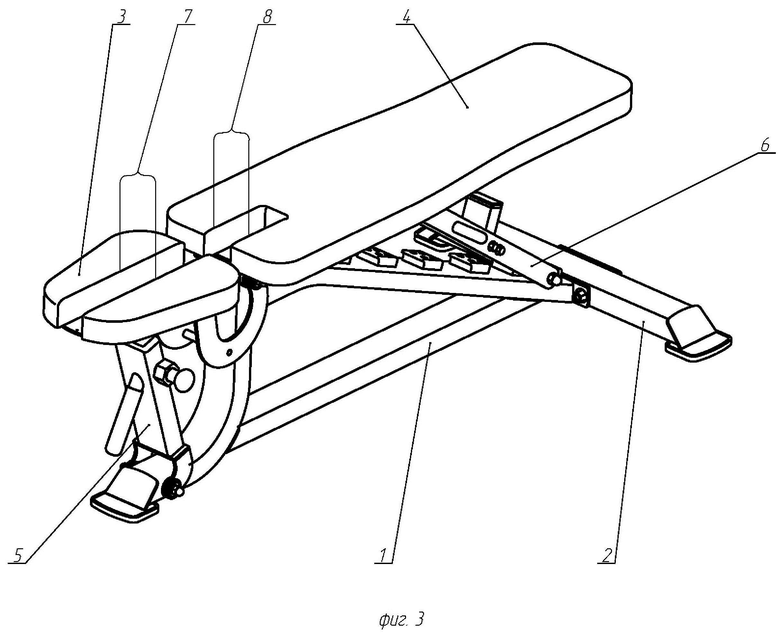

На фиг. 3 - схематическое изображение спортивной скамьи. Аксонометрическая проекция.
Краткое описание конструктивных элементов:
1 - рама;
2 - поперечная опора;
3 - сиденье;
4 - спинка;
5 - механизм регулировки угла наклона сиденья;
6 - механизм регулировки угла наклона спинки;
7 - вырез сиденья;
8 - вырез спинки.
Осуществление заявленного решения:
Пример 1
Заявленная спортивная скамья содержит раму (1) фиг. 1, 3 с поперечной опорой (2), сиденье (3) и спинку (4) фиг. 1, 2, 3.
Рама (1) фиг. 1, 3 с поперечной опорой (2) фиг. 1, 2, 3 выполнены, из стальной профильной трубы, сиденье (3) и спинка (4) фиг. 1, 2, 3 выполнены, из эко-кожи и наполнены, поролоном вторичного вспенивания.
Сиденье (3) и спинка (4) фиг. 1, 2, 3 сопряжены с рамой (1) фиг. 1, 3 через шарнирное соединение, оборудованы механизмом регулировки угла наклона сиденья (5) фиг. 1, 3 и механизмом регулировки угла наклона спинки (6) фиг. 1, 3 соответственно, имеют продольные вырезы.
Вырез сиденья (7) фиг. 2, 3 выполнен во всю длину сиденья (3) шириной 50 мм, а вырез спинки (8) шириной 50 мм и длиной 100 мм.
Заявленная спортивная скамья содержит раму (1) фиг. 1, 3 с поперечной опорой (2), сиденье (3) и спинку (4) фиг. 1, 2, 3.
Пример 2
Рама (1) фиг. 1, 3 с поперечной опорой (2) фиг. 1, 2, 3 выполнены, из стальной профильной трубы, сиденье (3) и спинка (4) фиг. 1, 2, 3 выполнены, из эко-кожи и наполнены, поролоном вторичного вспенивания. Сиденье (3) и спинка (4) фиг. 1, 2, 3 сопряжены с рамой (1) фиг. 1, 3 через шарнирное соединение, оборудованы механизмом регулировки угла наклона сиденья (5) фиг. 1, 3 и механизмом регулировки угла наклона спинки (6) фиг. 1, 3 соответственно, имеют продольные вырезы. Вырез сиденья (7) фиг. 2, 3 выполнен во всю длину сиденья (3) шириной 50 мм, а вырез спинки (8) шириной 50 мм и длиной 200 мм.
Пример 3
Рама (1) фиг. 1, 3 с поперечной опорой (2) фиг. 1, 2, 3 выполнены, из стальной профильной трубы, сиденье (3) и спинка (4) фиг. 1, 2, 3 выполнены, из эко-кожи и наполнены, поролоном вторичного вспенивания. Сиденье (3) и спинка (4) фиг. 1, 2, 3 сопряжены с рамой (1) фиг. 1, 3 через шарнирное соединение, оборудованы механизмом регулировки угла наклона сиденья (5) фиг. 1, 3 и механизмом регулировки угла наклона спинки (6) фиг. 1, 3 соответственно, имеют продольные вырезы. Вырез сиденья (7) фиг. 2, 3 выполнен во всю длину сиденья (3) шириной 60 мм, а вырез спинки (8) шириной 60 мм и длиной 100 мм.
Пример 4
Рама (1) фиг. 1, 3 с поперечной опорой (2) фиг. 1, 2, 3 выполнены, из стальной профильной трубы, сиденье (3) и спинка (4) фиг. 1, 2, 3 выполнены, из эко-кожи и наполнены, поролоном вторичного вспенивания. Сиденье (3) и спинка (4) фиг. 1, 2, 3 сопряжены с рамой (1) фиг. 1, 3 через шарнирное соединение, оборудованы механизмом регулировки угла наклона сиденья (5) фиг. 1, 3 и механизмом регулировки угла наклона спинки (6) фиг. 1, 3 соответственно, имеют продольные вырезы. Вырез сиденья (7) фиг. 2, 3 выполнен во всю длину сиденья (3) шириной 55 мм, а вырез спинки (8) шириной 55 мм и длиной 120 мм.
Заявленное техническое решение работает следующим образом:
Размещают спортивную скамью на горизонтальной ровной твердой поверхности. Далее посредством механизма регулировки угла наклона сиденья (5) фиг. 1,3 и механизма регулировки угла наклона спинки (6) устанавливают сиденье (3) и спинку (4) фиг. 1, 2, 3 под необходимыми углами. Далее пользователь садится на спортивную скамью, располагая туловище посередине вдоль спортивной скамьи, при этом копчик и крестец располагаются в проекции выреза сиденья (7) и выреза спинки (8) фиг. 2, 3 соответственно. В процессе сидения на спортивной скамье туловище пользователя опирается на сиденье (3) и спинку (4) только мягкими тканями задней поверхности таза и спины, при этом поверхности сиденья (3) и спинки (4) не оказывают давления на копчик и крестец.
название | год | авторы | номер документа |
---|---|---|---|
КАРКАС КРЕСЛА | 2022 |
|
RU2801377C1 |
ПРЕДМЕТ МЕБЕЛИ С ОРТОПЕДИЧЕСКИМ СИДЕНЬЕМ | 2020 |
|
RU2736293C1 |
Компактный универсальный спортивный тренажер для дома | 2020 |
|
RU2745487C1 |
СПОСОБ СНИЖЕНИЯ ИЗБЫТОЧНОЙ МАССЫ ТЕЛА И ТРЕНАЖЕР ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (ВАРИАНТЫ) | 2020 |
|
RU2743142C1 |
ОФИСНОЕ КРЕСЛО | 2022 |
|
RU2799349C1 |
ВЕЛОСИПЕДНОЕ СЕДЛО | 2022 |
|
RU2788252C1 |
ОРТОПЕДИЧЕСКОЕ СИДЕНЬЕ | 2019 |
|
RU2737814C1 |
ПЕРСОНАЛЬНОЕ РАБОЧЕЕ МЕСТО | 2018 |
|
RU2715988C1 |
КОМБИНИРОВАННЫЙ ТРЕНАЖЕР ИСЕЛИДЗЕ | 1993 |
|
RU2045302C1 |
ОРТОПЕДИЧЕСКАЯ НАКЛАДКА ДЛЯ СИДЕНИЯ (варианты) | 2019 |
|
RU2733835C1 |
Изобретение относится к спортивному инвентарю. Спортивная скамья содержит раму с поперечной опорой, сиденье и спинку, сопряженные с рамой через шарнирное соединение и оборудованные механизмом регулировки угла наклона сиденья и механизмом регулировки угла наклона спинки, при этом в сиденье выполнен продольный вырез во всю длину сиденья шириной в диапазоне от 50 до 60 мм, а в нижней части спинки выполнен продольный вырез длиной в диапазоне от 100 до 200 мм, шириной в диапазоне от 50 до 60 мм. Достигается снижение давления поверхностей сиденья и спинки на копчик и крестец пользователя. 3 ил.
Спортивная скамья, содержащая раму с поперечной опорой, сиденье и спинку, сопряженные с рамой через шарнирное соединение и оборудованные механизмом регулировки угла наклона сиденья и механизмом регулировки угла наклона спинки, отличающаяся тем, что в сиденье выполнен продольный вырез во всю длину сиденья шириной в диапазоне от 50 до 60 мм, а в нижней части спинки выполнен продольный вырез длиной в диапазоне от 100 до 200 мм, шириной в диапазоне от 50 до 60 мм.
