ВЕЛОТРЕНАЖЕР ДЛЯ ТРЕНИРОВКИ ТАЗОБЕДРЕННЫХ МЫШЦ И СУСТАВОВ Российский патент 2025 года по МПК A63B23/00

Изобретение относится к специализированным тренажерам для осуществления тренировок, поддержания спортивной формы в условиях залов, а также для реабилитационно-восстановительного процесса тренировок для людей с ограниченными возможностями в реабилитационной медицине.

Широко известно использование велотренажера для тренировок, занятий спортом и общефизической подготовки.

Недостатком велотренажера является ограниченная нагрузка на одну группу мышц, ограниченность настроек.

В качестве ближайшего аналога выбрано решение RU 224252 U1, 19.03.2024, принадлежащее автору, раскрывающее велотренажер горизонтальный, который содержит основание, выполненное в виде плоского листа, на котором жестко закреплена передняя стойка, внутри которой установлена передняя опора, выполненная с возможностью вертикального перемещения внутри передней стойки и фиксации в различных положениях, обеспечивающих регулировку угла наклона,

на верхнем конце передней опоры установлена горизонтальная штанга с двумя фиксаторами по краям, которые выполнены с возможностью фиксации опорной оси, при этом с опорной осью связано наклонное основание, которое с противоположной стороны связано с задней опорой,

наклонное основание включает блок нагрузки с педалями и рулевую стойку с ручками для рук, при этом рулевая стойка выполнена с возможностью регулировки по высоте и углу наклона,

задняя опора также включает заднюю стойку, на которой закреплено сиденье с возможностью его продольного перемещения вперед-назад и фиксации в положении, при этом сиденье связано со спинкой с возможностью регулировки угла наклона спинки.

Недостатком известного тренажера являются ограниченные возможности по выполняемым упражнениям, связанным с одной группой мышц.

Задачей предложенного изобретения является устранение указанных недостатков.

Техническим результатом является создание велотренажера, расширяющего двигательную амплитуду, обеспечивающую расширение нагружаемых групп мышц и суставов.

Данный результат обеспечивается тем, что

велотренажер для тренировки тазобедренных мышц и суставов включает несущее основание, выполненное из металлопрофиля, на котором закреплены вертикальные стойки, вершины которых связаны опорной рамой, размещенной под углом к вертикали,

на указанной раме закреплен приводной блок, имеющий две оси, закрепленные в подшипниках, на которых установлены осевые шестерни, приводной блок также включает две приводные шестерни, связанные с выходными осями, где осевые шестерни и приводные шестерни взаимодействуют так, чтобы обеспечивать вращение выходных осей в разных направлениях,

каждая из выходных осей на концах включает шатун, выполненный с возможностью его регулировки по длине, при этом на конце каждого шатуна закреплена педаль для постановки на ней ноги пользователя при тренировке,

на указанной раме также закреплен нагрузочный блок, имеющий механизм создания нагрузки, связанный с одной из осей осевой шестерни, для регулировки усилия нагрузки,

причем нагрузочный блок включает рулевую вилку, на конце которой закреплен руль и блок управления, выполненный с возможностью задавать и изменять параметры нагрузочного блока,

велотренажер также включает скамейку, содержащую ножки и основание со спинкой.

Приводные шестерни связаны с поводками, закрепленными в осях осевых шестерней с возможностью их осевого отклонения для обеспечения возможности регулировки места расположения приводных шестерен, причем фиксация поводков осуществляется посредством дугообразных пластин со стопорами, расположенных на приводном блоке и взаимодействующих с поводками, для возможности изменения амплитуды движения.

Шатун выполнен как труба в трубе с регулировкой по длине посредством перемещения одной трубы в другой, для возможности изменения амплитуды движения.

Подробную конструкцию устройства рассмотрим с учетом прилагаемых чертежей, где

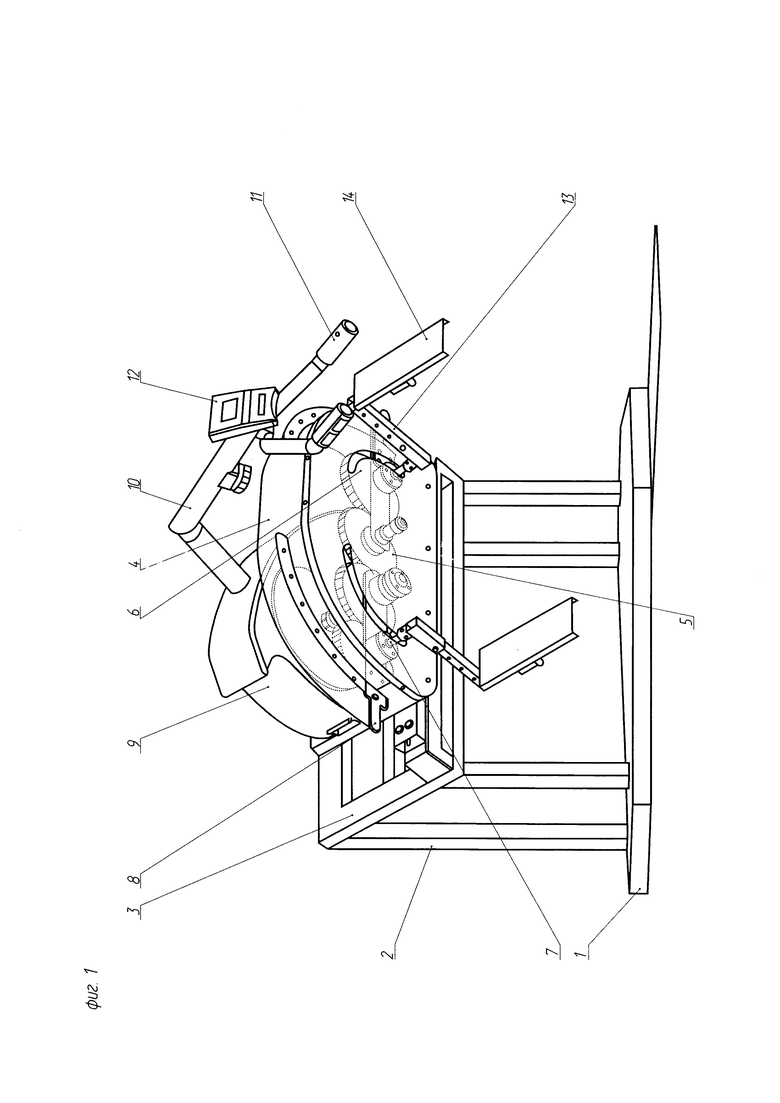

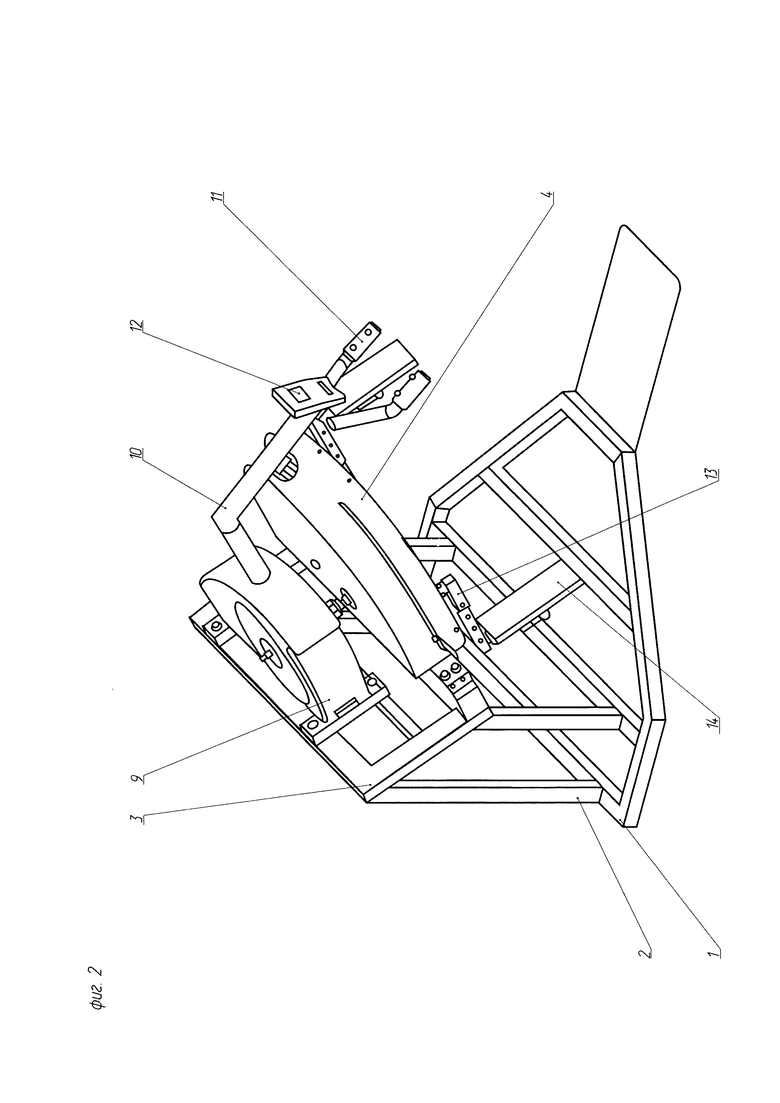

Фиг. 1-3 - трехмерный вид велотренажера для тренировки тазобедренных мышц и суставов в трех проекциях;

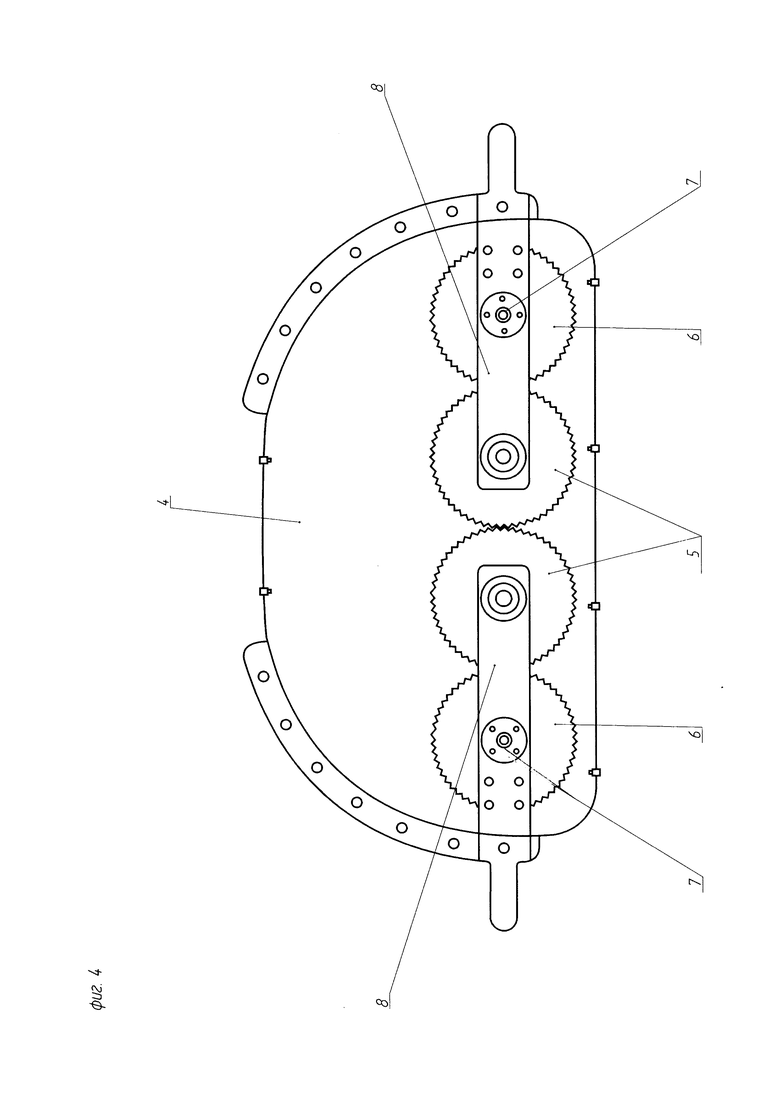

Фиг. 4 - приводной блок без задней крышки;

Где позиции:

1 - несущее основание;

2 - вертикальная стойка;

3 - рама;

4 - приводной блок;

5 - осевая шестерня;

6 - приводная шестерня;

7 - выходная ось;

8 - поводок;

9 - нагрузочный блок;

10 - рулевая вилка;

11 - руль;

12 - блок управления;

13 - шатун;

14 - педаль.

Велотренажер для тренировки тазобедренных мышц и суставов включает несущее основание 1, выполненное из металлопрофиля, на котором закреплены вертикальные стойки 2. В качестве металлопрофиля может использоваться, например, металлический уголок, металлическая труба и пр., для создания жесткости пространственной конструкции и устойчивости тренажера. Вертикальные стойки 2 также предпочтительно выполняются из металлопрофиля, например стального прутка квадратного сечения или стальной трубы. Вертикальные стойки 2, как правило, жестко фиксируются к несущему основанию 1, например, посредством сварки, либо же соединяются с несущим основанием 1 разъемным соединением, например болтовым.

К вершинам вертикальных стоек 2 закреплена опорная рама 3, размещенная под углом к вертикали. Угол наклона опорной рамы 3 не является строго фиксированным и в зависимости от особенностей тренажера может находиться в широком диапазоне углов. Угол наклона связан с созданием тренажером широкой амплитуды тазобедренными мышцами и суставами.

На указанной раме 3 закреплен приводной блок 4. Приводной блок 4 включает две оси, закрепленные в подшипниках. На данных осях установлены осевые шестерни 5. Данные осевые шестерни 5 взаимодействуют друг с другом своими зубчатыми элементами. Также приводной блок 4 включает две приводные шестерни 6. Приводные шестерни 6 содержат выходные оси 7, через которые передается вращение пользователем при тренировке. Осевые шестерни 5 и приводные шестерни 6 взаимодействуют своими зубчатыми элементами в одной кинематической цепи так, чтобы обеспечивать вращение выходных осей 7 в разных направлениях, то есть выходная ось 7 под левую ногу вращается против часовой стрелки, а выходная ось 7 под правую ногу вращается по часовой стрелке, для создания нагрузки на тазобедренные мышцы и суставы пользователя. Конструкция данного приводного блока 4 обеспечивает расширение амплитуды движения, обеспечивающей расширение нагружаемых групп мышц и суставов.

При этом предпочтительно, чтобы приводные шестерни 6 были связаны с поводками 8, закрепленными в осях осевых шестерней 5. Такое выполнение обеспечивает возможность осевого отклонения приводных шестерен 6 для обеспечения возможности регулировки места расположения приводных шестерен 6. Фиксация поводков 8 осуществляется посредством задействия дугообразных пластин со стопорами (на фиг. не обозначены), расположенных на приводном блоке 4 (на его корпусе) и взаимодействующих с поводками 8. При изменении положения приводных шестерен 6 стопор извлекается из зацепления дугообразной пластины и поводка 8, после чего положение одной и/или двух приводных шестерен 6 меняется скольжением поводков 8 по окружности дугообразных пластин с дальнейшей фиксацией стопором положения поводков 8 относительно дугообразных пластин, для возможности изменения амплитуды движения.

Каждая из выходных осей 7 на концах включает шатун 13, выполненный с возможностью его регулировки по длине (вылету). Регулировка шатунов 13 по длине обеспечивает настройку высоты размещения педалей 14 под конкретного пользователя, учитывая тип выполняемого упражнения, габариты пользователя и амплитуду круговых движений, а также для возможности изменения амплитуды движения. Предпочтительно шатуны 13 выполняют конструктивно как труба в трубе с регулировкой по длине посредством перемещения одной трубы в другой и фиксации заданного положения, например штырем в отверстия, винтом и пр. На конце каждого шатуна 13 закреплена педаль 14 для постановки на ней ноги пользователя при тренировке. Педаль 14 закрепляется с возможностью вращения вокруг ее оси, например в подшипниковом узле, для обеспечения вращения педали 14 в узле крепления, для создания свободы осевого (кругового) вращения педали 14 при тренировке. Педаль 14 может иметь различную форму и степень охвата ноги, в том числе и с фиксацией ноги к ней.

На указанной раме 3 также закреплен нагрузочный блок 9. Нагрузочный блок 9 включает механизм создания нагрузки, связанный с одной из осей осевой шестерни 5 (посредством вала или муфты), для регулировки усилия нагрузки. Механизм создания нагрузки нагрузочного блока 9 может иметь различную конструкцию, например пружинную, электромагнитную или иную, для регулировки нагрузки на приводной блок 4 и тренирующегося пользователя. Нагрузочный блок 9 создает нагрузку для выполнения упражнения с амплитудой движения, обеспечивающей расширение нагружаемых групп мышц и суставов.

Нагрузочный блок 9 включает рулевую вилку 10, на конце которой закреплен руль 11 и блок управления 12. Руль 11 обеспечивает хват за него руками при осуществлении тренировки, для повышения ее эффективности, поскольку при выполнении тренировки пользователь создает амплитудные круговые движения ногами. Блок управления 12 выполнен с возможностью задавать и изменять параметры нагрузочного блока 9, например изменять создаваемое усилие, задавать различные режимы (например изменение нагрузки во времени) и прочие настройки. Конструкция блока управления 12 не является предметом защиты данной заявки как таковым.

Устройство также включает скамейку, содержащую ножки и основание со спинкой. Предпочтительно ножки скамейки выполнить с возможностью регулировки их высоты, для более точной настройки положения тренирующегося. Основание со спинкой предпочтительно выполнить с возможностью изменения угла наклона основания и спинки. Скамейка выполнена с возможностью ее перемещения относительно несущего основания 1 и не является жестко закрепленной к полу или несущему основанию 1. На скамейке могут быть установлены ручки (если пользователю неудобно пользоваться рулем 11). Скамейка не изображена на фигурах.

Устройство работает следующим образом:

- велотренажер для тренировки тазобедренных мышц и суставов устанавливается на ровном основании,

- тренирующийся пользователь самостоятельно (если тренируется человек без ограничений) или с помощью персонала (если тренируется человек с ограниченными возможностями) занимает сидячее положение на скамейке, при необходимости скамейка приближается или удаляется на расстояние от несущего основания 1, а угол ее спинки регулируется,

- регулируется каждый шатун 13 по длине (по вылету вперед-назад),

- через блок управления 12 задаются параметры нагрузочного блока 9,

- тренирующийся пользователь ставит ноги на педали 14, а руками берется за руль 11 и начинает вращение педалей 14 ногами (левая нога против часовой стрелки, правая по часовой стрелке или наоборот),

- поскольку педали 14 связаны через выходные оси 7 с приводным блоком 4, в нем начинают взаимодействовать между собой две осевые шестерни 5 и две приводные шестерни 6, обеспечивая синхронное вращение педалей 14 с одинаковой нагрузкой,

- нагрузка обеспечивается через механизм создания нагрузки нагрузочного блока 9, связанный с одной из осей осевой шестерни 5,

- пользователь совершает вращательные движения ногами, задействуя тазобедренные мышцы и суставы, тем самым расширяя амплитуду движения, обеспечивающую расширение нагружаемых групп мышц и суставов,

- после окончания упражнения пользователь снимает ноги с педалей 14 и встает со скамейки.

Пример 1

Велотренажер для тренировки тазобедренных мышц и суставов включает несущее основание 1, выполненное из квадратного металлопрофиля, на котором закреплены вертикальные стойки 2, вершины вертикальных стоек 2 связаны опорной рамой 3, размещенной под углом к вертикали,

на раме 3 закреплен приводной блок 4, имеющий две оси, закрепленные в подшипниках, на которых установлены осевые шестерни 5,

приводной блок 4 также включает две приводные шестерни 6, связанные с выходными осями 7,

осевые шестерни 5 и приводные шестерни 6 взаимодействуют так, чтобы обеспечивать вращение выходных осей 7 в разных направлениях вращения,

каждая из выходных осей 7 на концах включает шатун 13, выполненный с возможностью его регулировки по длине, при этом на конце каждого шатуна 13 закреплена педаль 14 для постановки на ней ноги пользователя при тренировке,

на раме 3 закреплен нагрузочный блок 9, имеющий пружинный механизм создания нагрузки, связанный с одной из осей осевой шестерни 5, для регулировки усилия нагрузки,

нагрузочный блок 9 включает рулевую вилку 10, на конце которой закреплен руль 11 и блок управления 12, выполненный с возможностью задавать и изменять параметры нагрузочного блока 9,

велотренажер также включает скамейку, содержащую ножки и основание со спинкой.

Пример 2

Велотренажер для тренировки тазобедренных мышц и суставов включает несущее основание 1, выполненное из уголкового металлопрофиля, на котором закреплены вертикальные стойки 2,

вершины вертикальных стоек 2 связаны опорной рамой 3, размещенной под углом к вертикали,

на раме 3 закреплен приводной блок 4, имеющий две оси, закрепленные в подшипниках, на которых установлены осевые шестерни 5,

приводной блок 4 также включает две приводные шестерни 6, связанные с выходными осями 7,

осевые шестерни 5 и приводные шестерни 6 взаимодействуют так, чтобы обеспечивать вращение выходных осей 7 в разных направлениях вращения,

приводные шестерни 6 связаны с поводками 8, закрепленными в осях осевых шестерней 5, причем фиксация поводков 8 осуществляется посредством дугообразных пластин со стопорами, расположенных на приводном блоке 4 и взаимодействующих с поводками 8,

каждая из выходных осей 7 на концах включает шатун 13, выполненный с возможностью его регулировки по длине, где шатун 13 выполнен как труба в трубе с регулировкой по длине посредством перемещения одной трубы в другой,

на конце каждого шатуна 13 закреплена педаль 14 для постановки на ней ноги пользователя при тренировке,

на раме 3 закреплен нагрузочный блок 9, имеющий электромагнитный механизм создания нагрузки, связанный с одной из осей осевой шестерни 5, для регулировки усилия нагрузки,

нагрузочный блок 9 включает рулевую вилку 10, на конце которой закреплен руль 11 и блок управления 12, выполненный с возможностью задавать и изменять параметры нагрузочного блока 9,

велотренажер также включает скамейку, содержащую ножки и основание со спинкой, а также с ручками.

Предложенное решение обеспечивает достижение заявленного результата.

Изобретение относится к специализированным тренажерам для осуществления тренировок, поддержания спортивной формы в условиях залов, а также для реабилитационно-восстановительного процесса тренировок для людей с ограниченными возможностями в реабилитационной медицине. Велотренажер включает несущее основание, выполненное из металлопрофиля, на котором закреплены вертикальные стойки, вершины которых связаны опорной рамой, размещенной под углом к вертикали. На указанной раме закреплен приводной блок, имеющий две оси, закрепленные в подшипниках, на которых установлены осевые шестерни. Приводной блок также включает две приводные шестерни, связанные с выходными осями, где осевые шестерни и приводные шестерни взаимодействуют так, чтобы обеспечивать вращение выходных осей в разных направлениях вращения. Каждая из выходных осей на концах включает шатун, выполненный с возможностью его регулировки по длине, при этом на конце каждого шатуна закреплена педаль для постановки на ней ноги пользователя при тренировке. На указанной раме также закреплен нагрузочный блок, имеющий механизм создания нагрузки, связанный с одной из осей осевой шестерни, для регулировки усилия нагрузки. Нагрузочный блок включает рулевую вилку, на конце которой закреплен руль и блок управления, выполненный с возможностью задавать и изменять параметры нагрузочного блока. Велотренажер также включает скамейку, содержащую ножки и основание со спинкой. Достигается расширение двигательной амплитуды, обеспечивающей расширение нагружаемых групп мышц и суставов. 2 з.п. ф-лы, 4 ил., 2 пр.

1. Велотренажер для тренировки тазобедренных мышц и суставов, характеризующийся тем, что включает несущее основание, выполненное из металлопрофиля, на котором закреплены вертикальные стойки, вершины которых попарно связаны с краями размещенной наклонно опорной рамы,

на указанной раме закреплен приводной блок, содержащий две оси, закрепленные в подшипниках, на которых установлены две осевые шестерни, приводной блок также включает размещенные с обеих сторон от осевых шестерен две приводные шестерни, связанные с выходными осями с возможностью взаимодействия осевых шестерен и приводных шестерен так, чтобы обеспечивать вращение выходных осей в разных направлениях при вращении выходной оси под левую ногу и вращении выходной оси под правую ногу, соответственно, против часовой стрелки и по часовой стрелке,

на каждой из выходных осей закреплен шатун, выполненный с возможностью его регулировки по длине для настройки высоты размещения под конкретного пользователя педалей, закрепленных на концах шатунов, для постановки на каждую из педалей ноги пользователя при тренировке,

на указанной раме также закреплен нагрузочный блок, имеющий механизм создания нагрузки, связанный с одной из осей осевой шестерни, для регулировки усилия нагрузки,

причем к нагрузочному блоку закреплена рулевая вилка, на конце которой закреплен руль для хвата руками и блок управления, выполненный с возможностью задавать и изменять параметры нагрузочного блока,

рядом с несущим основанием с возможностью перемещения относительно него установлена скамейка, содержащая ножки и основание со спинкой.

2. Велотренажер по п. 1, характеризующийся тем, что приводные шестерни связаны с поводками, закрепленными в осях осевых шестерней с возможностью их осевого отклонения для обеспечения возможности регулировки места расположения приводных шестерен, причем фиксация поводков осуществляется посредством дугообразных пластин со стопорами, расположенных на приводном блоке и взаимодействующих с поводками для возможности изменения амплитуды движения.

3. Велотренажер по п. 1, характеризующийся тем, что шатун выполнен как труба в трубе с регулировкой по длине посредством перемещения одной трубы в другой для возможности изменения амплитуды движения.
