Способ и устройство для прямой связи Российский патент 2025 года по МПК H04W4/70

Область техники

[0001] Настоящее изобретение относится к области техники беспроводной связи, а именно, к способу и устройству для связи по прямой линии связи.

Предпосылки создания изобретения

[0002] Начиная со стандарта долгосрочной эволюции (Long Term Evolution, LTE) консорциум по системам третьего поколения (Third Generation Partnership, 3GPP) ввел стандарт прямой линии связи (sidelink), как стандарт для связи между терминалами по прямой линии связи.

[0003] При связи по прямой линии связи для уменьшения энергопотребления терминалов прямой линии связи в редакции R17 стандарта был введен прерывистый прием по прямой линии связи (sidelink discontinuous reception, sidelink DRX). В случае широковещательной и групповой рассылки информации, конфигурацию DRX прямой линии связи для приемного терминала определяют согласно типу сервиса, включая таймер и цикл. В случае одноадресной передачи конфигурацию DRX прямой линии связи приемного терминала конфигурируют при помощи передающего терминала или сетевого устройства, соответствующего передающему терминалу.

[0004] На существующем уровне техники для DRX прямой линии связи передающий терминал конфигурируют при помощи ресурса передачи прямой линии связи для передачи данных прямой линии связи. Чтобы исключить потерю данных, передающий терминал передает данные прямой линии связи в течение времени активности приемного терминала. В целях энергосбережения приемный терминал выполняет мониторинг физического канала управления прямой линии связи (control channel, PSCCH) в течение времени активности. Если передающий терминал определит, что нет ни одного приемного терминала, находящегося в состоянии активности, он будет игнорировать сконфигурированный ресурс передачи.

[0005] Однако если конфигурация DRX прямой линии связи управляется сетевым устройством, сетевое устройство не сможет определить, передает ли передающий терминал данные в сконфигурированном ресурсе передачи, что может приводить к ошибочному планированию терминала прямой линии связи.

Сущность изобретения

[0006] В вариантах осуществления настоящего изобретения, с целью преодоления недостатков, имеющихся на существующем уровне техники, предложены способ и устройство связи по прямой линии связи, а также носитель данных.

[0007] В соответствии с первым аспектом вариантов осуществления настоящего изобретения предложен способ связи по прямой линии связи. Предложенный способ выполняет первый терминал, при этом способ включает:

[0008] прием ресурса связи прямой линии связи, запланированного сетевым устройством; и передачу информации индикации, сконфигурированной для указания состояния использования упомянутого ресурса связи прямой линии связи.

[0009] В одной из реализаций способ дополнительно включает: в ответ на определение того, что отсутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, неиспользование упомянутого ресурса связи прямой линии связи; при этом упомянутая информация индикации сконфигурирована для указания на неиспользование упомянутого ресурса связи прямой линии связи.

[0010] В одной из реализаций упомянутая информация индикации включает идентификатор (ID) процесса гибридного автоматического запроса на повторную передачу (hybrid automatic repeat request, HARQ);

[0011] Идентификатор (ID) процесса HARQ является идентификатором (ID) процесса HARQ, содержащимся в информации управления нисходящей линии связи (downlink control information, DCI), планирующей неиспользуемый ресурс прямой линии связи.

[0012] В одном из вариантов осуществления настоящего изобретения упомянутая информация индикации включает первый битовый массив, при этом имеется отношение соответствия между битами в первом битовом массиве и идентификатором (ID) процесса HARQ. битовое значение после задания бита в первом битовом массиве сконфигурировано для указания неиспользуемого ресурса прямой линии связи.

[0013] В одной из реализаций информация индикации также сконфигурирована для указания позиции повторной передачи, соответствующей неиспользуемому ресурсу прямой линии связи, при этом имеется отношение соответствия между позицией передачи и количеством раз повторной передачи.

[0014] В одном из вариантов осуществления настоящего изобретения упомянутая информация индикации включает второй битовый массив, при этом имеется отношение соответствия между битами во втором битовом массиве и позицией повторной передачи; битовое значение после задания бита во втором битовом массиве сконфигурировано для указания позиции повторной передачи.

[0015] В одной из реализаций способ дополнительно включает: в ответ на конфигурирование, сетевым устройством, физического канала управления восходящей линии связи (physical uplink control channel, PUCCH) для ресурса связи прямой линии связи, передачу обратной связи с подтверждением приема HARQ для передачи данных на основе упомянутого ресурса связи прямой линии связи.

[0016] В одной из реализаций способ дополнительно включает: в ответ на конфигурирование, сетевым устройством, физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, и в ответ на выполнение первоначальной передачи на основе ресурса связи прямой линии связи, передачу обратной связи с подтверждением приема HARQ для передачи данных на основе упомянутого ресурса связи прямой линии связи.

[0017] В одной из реализаций способ дополнительно включает: в ответ на конфигурирование, сетевым устройством, физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, и в ответ на выполнение повторной передачи на основе ресурса связи прямой линии связи, передачу обратной связи с отрицательным подтверждением приема HARQ для передачи данных на основе упомянутого ресурса связи прямой линии связи.

[0018] В одной из реализаций способ дополнительно включает: прием ресурса связи прямой линии связи, запланированного сетевым устройством в течение следующего времени активности.

[0019] В одной из реализаций способ дополнительно включает: в ответ на определение того, что присутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, передачу данных связи по прямой линии связи во второй терминал, находящийся в состоянии активности, с использованием упомянутого ресурса связи прямой линии связи; при этом упомянутая информация индикации сконфигурирована для указания информации о ресурсе, указывающей на использование упомянутого ресурса связи прямой линии связи.

[0020] В одной из реализаций информация о ресурсе включает по меньшей мере одно из следующего:

[0021] идентификатор (ID) уровня 2 для второго терминала; логический канал, соответствующий переданным данным связи по прямой линии связи; или инициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи, или неинициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи.

[0022] В одной из реализаций способ дополнительно включает: прием ресурса связи прямой линии связи, запланированного сетевым устройством, в течение времени активности, определяемого на основе информации о ресурсе.

[0023] В соответствии со вторым аспектом вариантов осуществления настоящего изобретения предложен способ связи по прямой линии связи. Предложенный способ выполняет сетевое устройство, при этом способ включает:

[0024] планирование ресурса связи прямой линии связи; и прием информации индикации, сконфигурированной для указания состояния использования упомянутого ресурса связи прямой линии связи.

[0025] В одной из реализаций упомянутая информация индикации сконфигурирована для указания ресурса связи прямой линии связи, неиспользуемого терминалом.

[0026] В одной из реализаций упомянутая информация индикации включает идентификатор (ID) процесса гибридного автоматического запроса на повторную передачу (HARQ); при этом идентификатор (ID) процесса HARQ является идентификатором (ID) процесса HARQ, содержащимся в информации управления нисходящей линии связи (DCI), планирующей неиспользуемый ресурс прямой линии связи.

[0027] В одном из вариантов осуществления настоящего изобретения упомянутая информация индикации включает первый битовый массив, при этом имеется отношение соответствия между битами в первом битовом массиве и идентификатором (ID) процесса HARQ; битовое значение после задания бита в первом битовом массиве сконфигурировано для указания неиспользуемого ресурса прямой линии связи.

[0028] В одной из реализаций информация индикации также сконфигурирована для указания позиции повторной передачи, соответствующей неиспользуемому ресурсу прямой линии связи, при этом имеется отношение соответствия между позицией передачи и количеством раз повторной передачи.

[0029] В одном из вариантов осуществления настоящего изобретения упомянутая информация индикации включает второй битовый массив, при этом имеется отношение соответствия между битами во втором битовом массиве и позицией повторной передачи; битовое значение после задания бита во втором битовом массиве сконфигурировано для указания позиции повторной передачи.

[0030] В одной из реализаций способ дополнительно включает: в ответ на конфигурирование физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, прием обратной связи с подтверждением приема HARQ от терминала для передачи данных на основе упомянутого ресурса связи прямой линии связи.

[0031] В одной из реализаций способ дополнительно включает: в ответ на конфигурирование физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, прием обратной связи с подтверждением приема HARQ от терминала для первоначальной передачи данных на основе упомянутого ресурса связи прямой линии связи.

[0032] В одной из реализаций способ дополнительно включает: в ответ на конфигурирование физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, прием обратной связи с отрицательным подтверждением приема HARQ от терминала для повторной передачи данных на основе упомянутого ресурса связи прямой линии связи.

[0033] В одной из реализаций способ дополнительно включает: планирование ресурса связи прямой линии связи в течение следующего времени активности.

[0034] В одной из реализаций упомянутая информация индикации сконфигурирована для указания информации о ресурсе, указывающей на использование ресурса прямой линии связи.

[0035] В одной из реализаций информация о ресурсе включает по меньшей мере одно из следующего:

[0036] идентификатор (ID) уровня 2 для второго терминала; логический канал, соответствующий переданным данным связи по прямой линии связи; или инициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи, или неинициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи.

[0037] В одной из реализаций способ дополнительно включает:

[0038] определение времени активности на основе информации о ресурсе; и планирование ресурса связи прямой линии связи в течение времени активности, определяемого на основе информации о ресурсе.

[0039] В соответствии с третьим аспектом вариантов осуществления настоящего изобретения предложен первый терминал. Первый терминал включает:

[0040] процессор; и

[0041] память для хранения инструкций, исполняемых упомянутым процессором;

[0042] при этом процессор сконфигурирован выполнения способа связи по прямой линии связи в соответствии с первым аспектом настоящего изобретения.

[0043] В соответствии с четвертым аспектом вариантов осуществления настоящего изобретения предложено сетевое устройство. Предложенное сетевое устройство включает:

[0044] процессор; и

[0045] память для хранения инструкций, исполняемых упомянутым процессором;

[0046] при этом процессор сконфигурирован выполнения способа связи по прямой линии связи в соответствии со вторым аспектом настоящего изобретения.

[0047] Следует отметить, что детали, приведенные выше и в последующем описании, являются исключительно иллюстративными и не накладывают каких-либо ограничений на настоящее изобретение.

Краткое описание чертежей

[0048] Приложенные чертежи, которые входят в настоящее описание и составляют неотъемлемую его часть, иллюстрируют варианты осуществления настоящего изобретения в соответствии с его раскрытием и поясняют замысел настоящего изобретения, совместно с описанием.

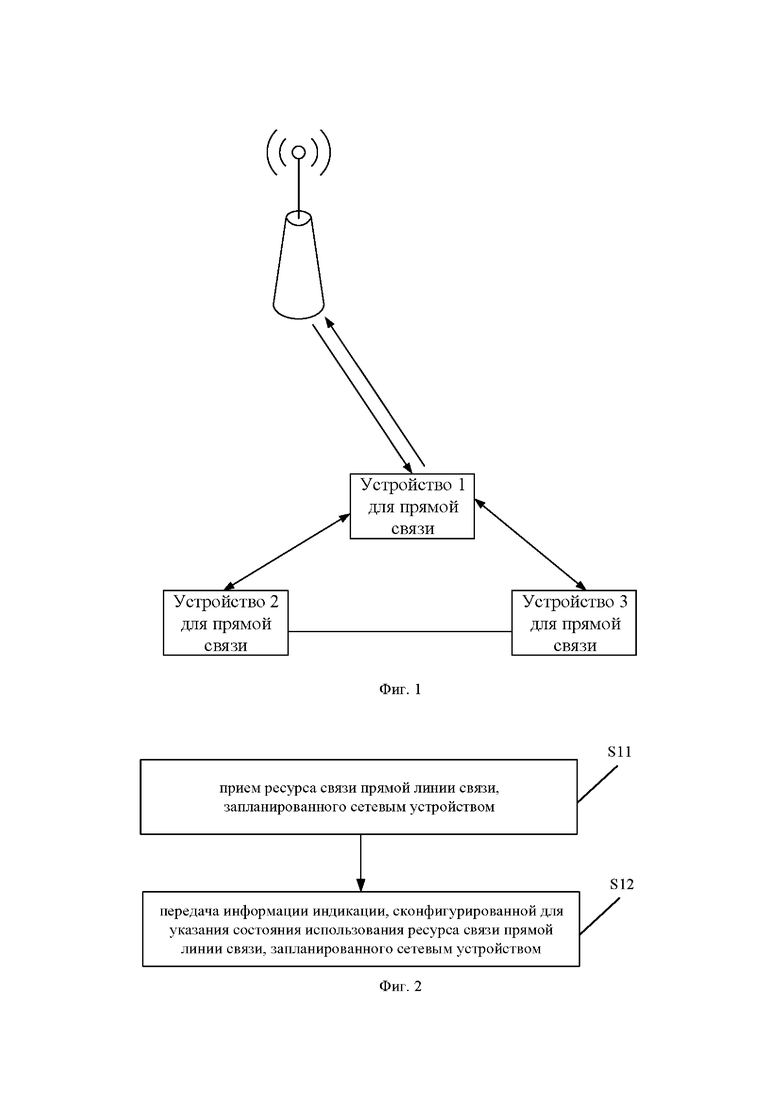

[0049] Фиг. 1 представляет собой структурную блок-схему, иллюстрирующую систему беспроводной связи в соответствии с одним из примеров осуществления настоящего изобретения.

[0050] Фиг. 2 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

[0051] Фиг. 3 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

[0052] Фиг. 4 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

[0053] Фиг. 5 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

[0054] Фиг. 6 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

[0055] Фиг. 7 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

[0056] Фиг. 8 представляет собой блок-схему, иллюстрирующую устройство связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

[0057] Фиг. 9 представляет собой блок-схему, иллюстрирующую устройство связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

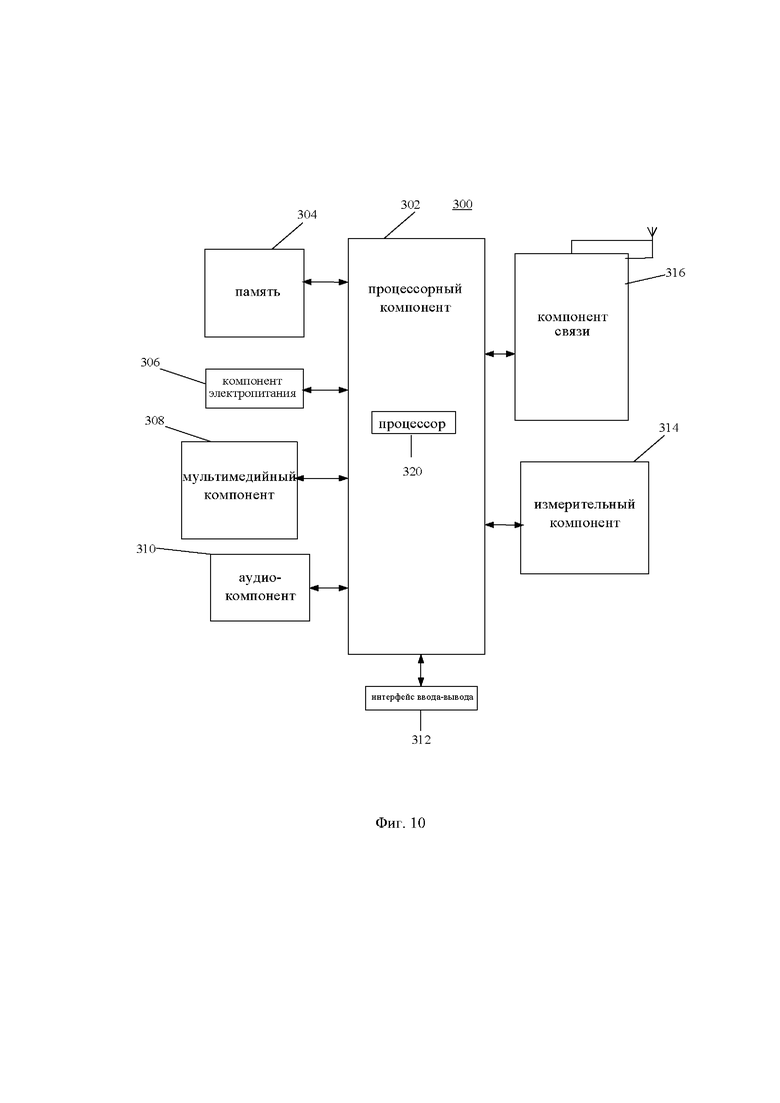

[0058] Фиг. 10 представляет собой блок-схему, иллюстрирующую устройство связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

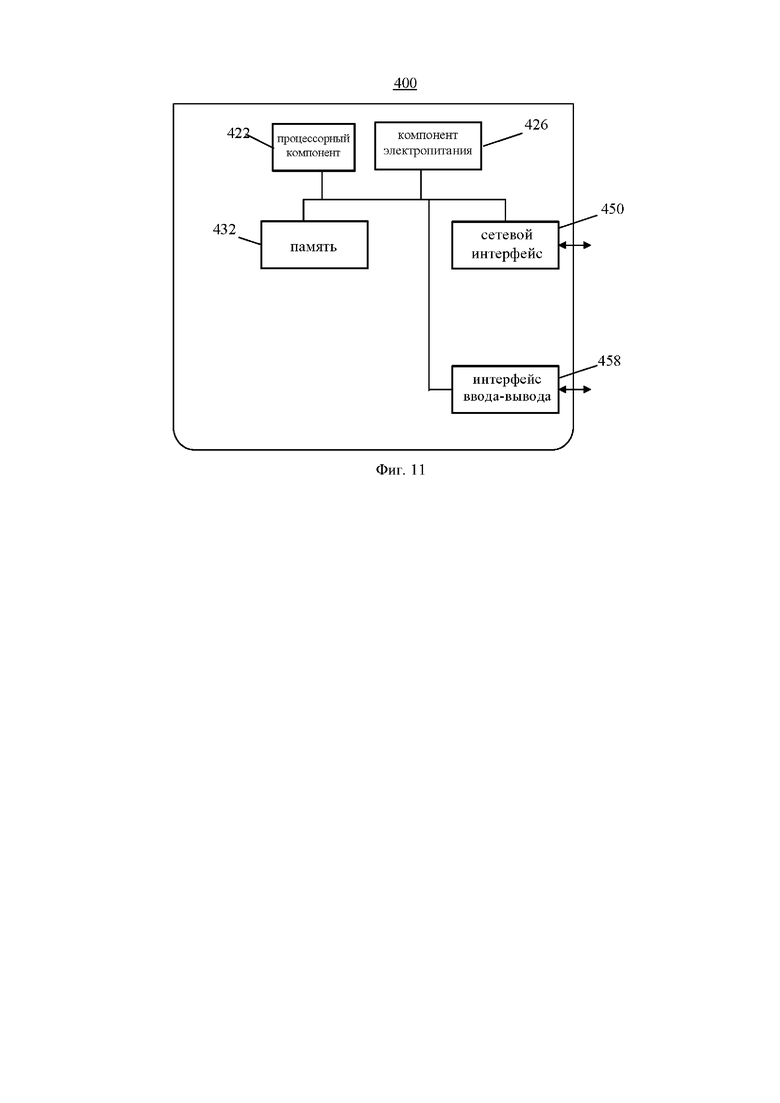

[0059] Фиг. 11 представляет собой блок-схему, иллюстрирующую устройство связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения.

Подробное описание изобретения

[0060] Далее настоящее изобретение будет описано более подробно с помощью конкретных примеров его осуществления, которые проиллюстрированы на приложенных чертежах. При всех ссылках на приложенные чертежи в дальнейшем описании, если не указано обратное, аналогичными обозначениями на различных чертежах обозначены идентичные или аналогичные элементы. Реализации примеров осуществления настоящего изобретения, рассмотренные в приведенном ниже описании, не являются всеми возможными реализациями, соответствующими настоящему изобретению. Напротив, они являются лишь примерами устройств и способов, соответствующих некоторым из аспектов настоящего изобретения, детализированных в приложенной формуле изобретения.

[0061] Способ связи по прямой линии связи, предложенный в вариантах осуществления настоящего изобретения, может применяться в системе связи по прямой линии связи, проиллюстрированной на фиг.1. В соответствии с иллюстрацией фиг.1 сетевое устройство конфигурирует параметры передачи для передачи данных, для устройства 1 связи по прямой линии связи. Устройство 1 связи по прямой линии связи, устройство 2 связи по прямой линии связи и устройство 3 связи по прямой линии связи осуществляют связь по прямой линии связи. Линии связи между сетевым устройством и устройством прямой линии связи включают восходящую линию связи и нисходящую линию связи, при этом прямая линия связи - это линия связи между двумя устройствами прямой линии связи.

[0062] В настоящем изобретении сценарием связи по прямой линии связи между устройствами связи по прямой линии связи может быть сценарий сервиса связи между автомобилем и другими дорожными объектами (vehicle to everything, V2X). В данной аббревиатуре V -это устройство, установленное на транспортном средстве, а X - любой взаимодействующий с ним объект. Объекты X обычно включают бортовые устройства, портативные устройства, дорожную инфраструктуру и сеть. Информационные модели связи V2X включают межавтомобильную связь (Vehicle to Vehicle, V2V), связь автомобиль-инфраструктура (Vehicle to Infrastructure, V2I), связь автомобиль-пешеход (Vehicle to Pedestrian, V2P) и связь автомобиль-сеть (vehicle to network, V2N).

[0063] С появлением технологий мобильной связи нового поколения, 5G, в 16-й редакции (Rel-16) стандарта 3GPP технологию 5G NR применяют для поддержки новых сервисов и сценариев связи V2X, таких как для колонны автомобилей, расширенные датчики, улучшенное вождение и удаленное вождение. В целом, технология прямой связи 5G V2X позволяет обеспечивать повышенную скорость связи, меньшие задержки и повышенную надежность связи.

[0064] Сценарием связи по прямой линии связи между устройствами прямой линии связи может быть сценарий связи типа «устройство-устройство» (device to device, D2D). Устройство связи по прямой линии связи для прямой связи в вариантах осуществления настоящего изобретения может включать различные портативные устройства с функциями беспроводной связи, бортовые устройства автомобилей, носитемые устройства, вычислительные устройства или иные устройства обработки данных, связанные с беспроводными модемами, к примеру, различные типы пользовательского оборудования (user equipments, UE), мобильных станций (mobile stations, MS), терминалов, оконечного оборудования и т.п. Варианты осуществления настоящего изобретения будут проиллюстрированы на примере устройства связи по прямой линии связи, которое является терминалом. Терминал, пользовательское оборудование (UE) прямой линии связи и терминал прямой линии связи, применяемые в рассмотренных ниже вариантах осуществления настоящего изобретения, могут рассматриваться как устройства прямой линии связи. Специалисты в данной области техники должны понимать, что значения этих терминов являются аналогичными. При этом терминал связи по прямой линии связи включает передающий терминал и приемный терминал прямой линии связи.

[0065] Для сокращения энергопотребления терминалов прямой линии связи в редакции R17 стандарта был введен прерывистый прием прямой линии связи (DRX). В случае широковещательной и групповой рассылки информации конфигурацию DRX прямой линии связи для приемного терминала определяют согласно типу сервиса, включая таймер и цикл. В случае одноадресной передачи конфигурацию DRX прямой линии связи приемного терминала конфигурируют при помощи передающего терминала или сетевого устройства, соответствующего передающему терминалу.

[0066] На существующем уровне техники для DRX прямой линии связи передающий терминал конфигурируют при помощи ресурса передачи прямой линии связи для передачи данных прямой линии связи. Существуют два метода выделения ресурсов передачи прямой линии связи при осуществлении связи по прямой линии связи: первый - динамическое планирование сетью, и второй - автономный выбор передающим терминалом из пула ресурсов, поступившего из сети в виде широковещательного сообщения. При методе динамического планирования сетевое устройство передает отчет и динамически назначает ресурс передачи прямой линии связи терминалу согласно кэшированным данным терминала. При методе автономного выбора терминал случайным образом выбирает ресурс передачи прямой линии связи из пула ресурсов, широковещательно переданного сетью или сконфигурированного заранее.

[0067] Передающий терминал передает данные прямой линии связи на основе ресурса передачи прямой линии связи в течение времени активности приемного терминала, чтобы исключить потерю данных. В целях энергосбережения приемный терминал выполняет мониторинг физического канала управления прямой линии связи (PSCCH) только в течение времени активности. Если передающий терминал определит, что нет ни одного приемного терминала, находящегося в состоянии активности, передающий терминал не будет использовать упомянутый ресурс передачи прямой линии связи для передачи данных прямой линии связи.

[0068] Однако если конфигурация DRX прямой линии связи управляется сетевым устройством, сетевое устройство не сможет определить, передает ли передающий терминал данные в сконфигурированном ресурсе передачи, что может приводить к ошибочному планированию терминалов прямой линии связи. К примеру, если передающий терминал примет ресурс передачи прямой линии связи, запланированный базовой станцией, но при этом не будет ни одного приемного терминала, находящегося в состоянии активности, передающий терминал, будет игнорировать ресурс передачи прямой линии связи, запланированный базовой станцией. Однако базовая станция не будет знать о том, что терминал решил не использовать выданный ресурс передачи. Поэтому базовая станция может планировать дополнительные ресурсы передачи, которые также будут отброшены, что ведет к нерациональному расходу ресурсов.

[0069] Чтобы решить эту проблему, предложен способ связи по прямой линии связи, применяемый для конфигурации DRX, в соответствии с одним из вариантов осуществления настоящего изобретения. Передающий терминал принимает ресурс связи по прямой линии связи, запланированный сетевым устройством, например, ресурс передачи прямой линии связи, и передает информацию индикации, сообщающую, используется ли этот ресурс связи по прямой линии связи, в сетевое устройство, чтобы исключить ошибочное планирование, сетевым устройством, планируемого ресурса связи прямой линии связи. К примеру, может быть исключено планирование неиспользуемого ресурса связи прямой линии связи во время неактивности, при этом может быть предотвращен нерациональный расход ресурсов.

[0070] В вариантах осуществления настоящего изобретения, для удобства описания, терминалы связи по прямой линии связи называют первым терминалом и вторым терминалом. Первый терминал можно рассматривать как передающий терминал связи по прямой линии связи. Второй терминал можно рассматривать как приемный терминал связи по прямой линии связи.

[0071] Нужно понимать, что в вариантах осуществления настоящего изобретения ресурс связи по прямой линии связи, планируемый сетевым устройством для первого терминала, может быть ресурсом передачи прямой линии связи.

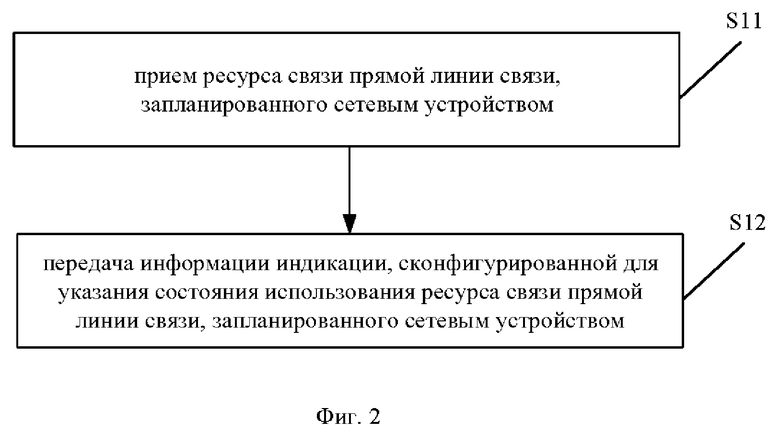

[0072] Фиг. 2 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг.2 способ связи по прямой линии связи выполняет первый терминал, при этом способ включает описанные ниже шаги.

[0073] На шаге S11 принимают ресурс прямой линии связи, запланированный сетевым устройством.

[0074] На шаге S12 передают информацию индикации, при этом информация индикации сконфигурирована для указания состояния использования упомянутого ресурса связи прямой линии связи, запланированного сетевым устройством.

[0075] В вариантах осуществления настоящего изобретения в ответ на прием, терминалом, ресурса связи прямой линии связи, запланированного сетевым устройством, в сетевое устройство передают информацию индикации, указывающую состояние использования запланированного ресурса связи прямой линии связи, благодаря чему сетевое устройство способно планировать ресурсы связи по прямой линии связи безошибочно на основе состояния использования ресурса связи прямой линии связи. Это позволяет исключить ошибочное планирование, сетевым устройством, планируемого ресурса связи прямой линии связи.

[0076] В вариантах осуществления настоящего изобретения, для удобства описания, первый терминал и второй терминал связи по прямой линии связи выполняют связь по прямой линии связи на основе режима DRX. Второй терминал выполняет мониторинг физического канала управления прямой линии связи (PSCCH) только в течение времени активности DRX. Первый терминал определяет, присутствует ли второй терминал, находящийся в состоянии активности, в течение времени активности, и передает данные прямой линии с использованием запланированного ресурса связи прямой линии связи. Если первый терминал определяет, что нет ни одного второго терминала, находящегося в состоянии активности, он не использует запланированный ресурс связи по прямой линии связи.

[0077] В одной из реализаций могут присутствовать один или более вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом. В ответ на определение того, что отсутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, первый терминал не использует запланированный ресурс прямой линии связи, при этом информация индикации, передаваемая в сетевое устройство, сконфигурирована для указания на неиспользование ресурса связи прямой линии связи.

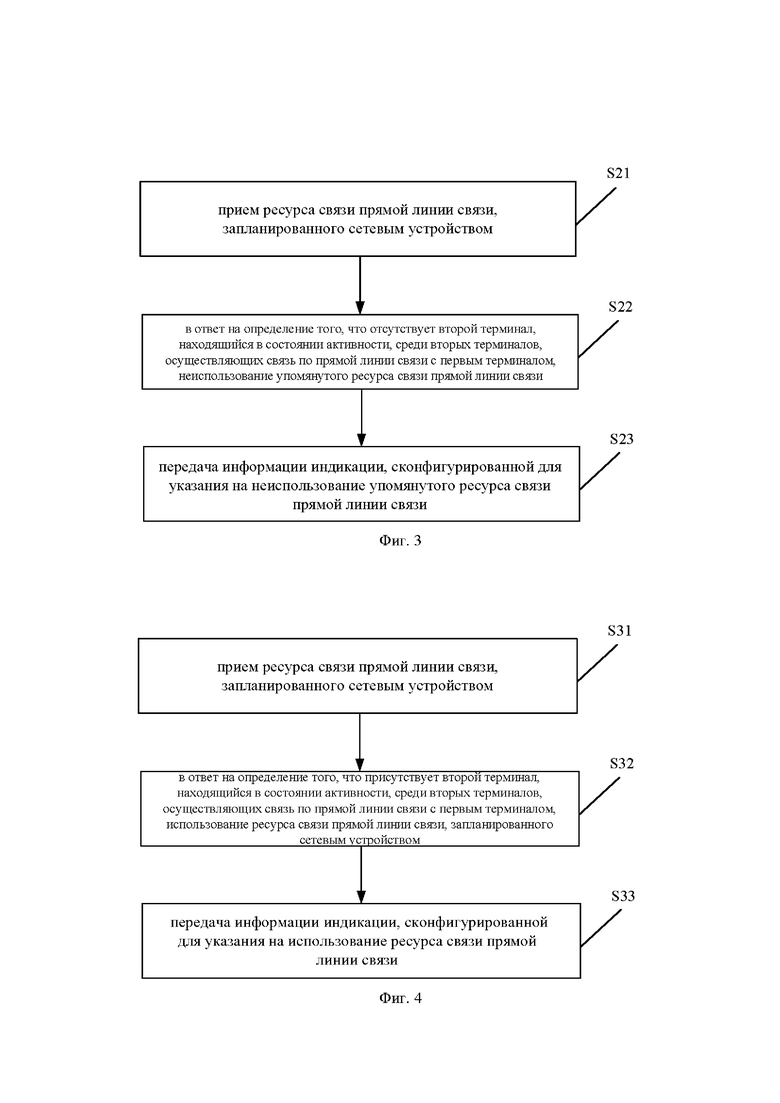

[0078] Фиг. 3 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг.3 способ связи по прямой линии связи выполняет первый терминал, при этом способ включает описанные ниже шаги.

[0079] На шаге S21 принимают ресурс прямой линии связи, запланированный сетевым устройством.

[0080] На шаге S22, в ответ на определение того, что отсутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, ресурс связи по прямой линии связи, запланированный сетевым устройством, не используют.

[0081] В вариантах осуществления настоящего изобретения, когда отсутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, означает, что нет ни одного второго терминала, находящегося в состоянии активности, в то время как в ресурсе связи по прямой линии связи, запланированном сетевым устройством, может быть выполнена передача данных.

[0082] В одном из примеров первый терминал может не использовать ресурс связи по прямой линии связи, запланированный сетевым устройством, и, например, может отбрасывать запланированный ресурс связи по прямой линии связи. К примеру, если ни одно из приемных пользовательских оборудований (UE) не находится в состоянии активности во временном интервале, где ресурс передачи прямой линии связи запланирован базовой станции, пользовательское оборудование (UE) отбросит этот ресурс передачи прямой линии связи.

[0083] На шаге S23 передают информацию индикации, сконфигурированную для указания на неиспользование упомянутого ресурса связи прямой линии связи.

[0084] В вариантах осуществления настоящего изобретения, в ответ на определение того, что отсутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, в интервале времени, соответствующем запланированному ресурсу связи по прямой линии связи, первый терминал не использует запланированный ресурс прямой линии связи, и передает информацию индикации, сконфигурированную для указания на неиспользование ресурса связи прямой линии связи. После приема, сетевым устройством, информации индикации, указывающей на неиспользование ресурса связи прямой линии связи, может быть предотвращено дальнейшее планирование ресурса связи прямой линии связи в течение времени неактивности второго терминала, благодаря чему может быть исключено нерациональное расходование ресурсов.

[0085] На существующем уровне техники в методе динамического планирования для выделения ресурса передачи сетевое устройство передает в терминал информацию управления нисходящей линии связи (DCI). DCI-информация содержит идентификатор (ID) процесса гибридного автоматического запроса на повторную передачу (HARQ) и ресурс передачи прямой линии связи, для указания на частотно-временную позицию. Терминал прямой линии связи использует соответствующий ресурс передачи прямой линии связи после приема DCI-информации. Запрос HARQ прямой линии связи может быть выполнен в процессе осуществления связи по прямой линии связи с использованием соответствующего ресурса передачи прямой линии связи. На существующем уровне техники идентификатор (ID) процесса HARQ прямой линии связи должен быть идентификатором (ID) процесса HARQ, содержащимся в DCI-информации, благодаря чему сетевое устройство определяет, что ресурс связи по прямой линии связи, соответствующий идентификатору (ID) процесса HARQ, является ресурсом, соответствующим идентификатору (ID) процесса HARQ, запланированным сетевым устройством.

[0086] В одной из реализаций вариантов осуществления настоящего изобретения информация индикации, передаваемая первым терминалом, включает идентификатор (ID) процесса HARQ. Идентификатор (ID) процесса HARQ, содержащийся в информации индикации, является идентификатором (ID) процесса HARQ, содержащимся в DCI-информации, планирующей ресурс связи по прямой линии связи, не используемый первым терминалом, благодаря чему сетевое устройство может останавливать таймер неактивности, что позволяет исключить продление работы таймера неактивности.

[0087] В вариантах осуществления настоящего изобретения идентификатор (ID) процесса HARQ может быть указан при помощи битового массива. То есть, информация индикации может включать битовый массив для указания идентификатора (ID) процесса HARQ, который называют первым битовым массивом. Между битами в первом битовом массиве и идентификатором (ID) процесса HARQ имеется отношение соответствия.

[0088] Каждый бит в первом битовом массиве сконфигурирован для указания одного идентификатора (ID) процесса HARQ. Битовое значение после задания бита в первом битовом массиве сконфигурировано для указания неиспользуемого ресурса прямой линии связи. К примеру, бит в битовом массиве может быть задан равным 0 или 1. В одном из примеров бит в первом битовом массиве задают равным 0 или 1, что указывает неиспользование ресурса связи прямой линии связи, запланированного в DCI-информации, где содержится соответствующий идентификатор (ID) процесса HARQ.

[0089] Нужно понимать, что в вариантах осуществления настоящего изобретения могут присутствовать один или более ресурсов связи по прямой линии связи, не используемых терминалом. Если имеется множество неиспользуемых ресурсов связи по прямой линии связи, то первый битовый массив содержит множество бит, при этом множество бит могут быть заданы равными 0 или 1 для указания на неиспользуемые ресурсы связи по прямой линии связи.

[0090] В вариантах осуществления настоящего изобретения информация индикации, сконфигурированная для указания неиспользуемого ресурса связи прямой линии связи и содержащая идентификатор (ID) процесса HARQ, может содержаться в элементе управления (control element, СЕ) уровня управления доступом к среде передачи (medium access control, MAC) или может содержаться в информации управления восходящей линии связи (uplink control information, UCI), или может содержаться в сообщении управления радиоресурсами (radio resource control, RRC).

[0091] В еще одной из реализаций информация индикации, сконфигурированная для указания неиспользуемого ресурса связи прямой линии связи, может также быть сконфигурирована для указания позиции повторной передачи, соответствующей неиспользуемому ресурсу прямой линии связи. Между позицией передачи и количеством раз повторной передачи имеется отношение соответствия. То есть, позиция повторной передачи, указанная в информации индикации, может указывать количество повторных передач, выполняемых терминалом.

[0092] В одной из реализаций позицию повторной передачи могут указываться при помощи битового массива. Битовый массив для указания позиции повторной передачи называют вторым битовым массивом. Между вторым битовым массивом и позицией передачи имеется отношение соответствия. Битовое значение после задания бита во втором битовом массиве сконфигурировано для указания позиции повторной передачи.

[0093] В вариантах осуществления настоящего изобретения информация индикации, сконфигурированная для указания неиспользуемого ресурса связи прямой линии связи и содержащая позицию повторной передачи, соответствующую, неиспользуемому ресурсу связи по прямой линии связи, может содержаться в элементе MAC СЕ или может содержаться в UCI-информации, или может содержаться в сообщении RRC.

[0094] На существующем уровне техники сетевое устройство может конфигурировать физический канал управления восходящей линии связи (PUCCH) для запланированного ресурса связи прямой линии связи, с целью выполнения обратной связи HARQ для прямой линии связи.

[0095] В одной из реализацией, в ответ на конфигурирование, сетевым устройством, PUCCH для запланированного ресурса связи прямой линии связи, в случае, когда запланированный ресурс связи по прямой линии связи не используют, первый терминал передает в сетевое устройство обратную связь подтверждения приема (ack) HARQ для передачи данных на основе неиспользуемого ресурса связи прямой линии связи, чтобы избежать, повторной передачи, сетевым устройством, данных, переданных в упомянутом ресурсе связи по прямой линии связи.

[0096] В одной из реализаций, в ответ на конфигурирование, сетевым устройством, PUCCH для запланированного ресурса связи прямой линии связи, в случае, когда запланированный ресурс связи по прямой линии связи не используют, первый терминал выполняет первоначальную передачу данных на основе неиспользуемого ресурса связи прямой линии связи, и первым терминал передает обратную связь (ack) HARQ для передачи данных на основе запланированного и неиспользуемого ресурса связи прямой линии связи.

[0097] В одной из реализацией, в ответ на конфигурирование, сетевым устройством, PUCCH для запланированного ресурса связи прямой линии связи, в случае, когда запланированный ресурс связи по прямой линии связи не используют, первый терминал выполняет повторную передачу данных на основе неиспользуемого ресурса связи прямой линии связи, и первым терминал передает обратную связь с отрицательным подтверждением приема (nack) HARQ для передачи данных на основе запланированного и неиспользуемого ресурса связи прямой линии связи.

[0098] В способе связи по прямой линии связи в соответствии с вариантами осуществления настоящего изобретения, в ответ на определение того, что отсутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, в интервале времени, соответствующем ресурсу связи по прямой линии связи, запланированному сетевым устройством, первый терминал не использует ресурс прямой линии связи, запланированный сетевым устройством, и первым терминал передает, в сетевое устройство, информацию индикации, сконфигурированную для указания на неиспользование ресурса связи прямой линии связи. Сетевое устройство принимает информацию индикации, переданную первым терминалом, и ожидает следующего времени активности второго терминала, и планирует ресурс связи по прямой линии связи в течение следующего времени активности второго терминала. Первый терминал принимает ресурс прямой линии связи, запланированного сетевым устройством в течение следующего времени активности.

[0099] В вариантах осуществления настоящего изобретения, при TRX в прямой линии связи, первый терминал принимает ресурс прямой линии связи, запланированный сетевым устройством, и передает, в сетевое устройство, информацию индикации, сконфигурированную для указания на неиспользование ресурса связи прямой линии связи, благодаря чему сетевое устройство может точно определять состояние использования ресурса связи прямой линии связи, запланированного для терминала связи по прямой линии связи, а также более точно планировать ресурсы и избегать их нерационального расходования.

[00100] В вариантах осуществления настоящего изобретения, в ответ на определение, первым терминалом, того, что присутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, первый терминал передает данные связи по прямой линии связи во второй терминал, находящийся в состоянии активности, с использованием упомянутого ресурса связи прямой линии связи, запланированного сетевым устройством. Информация индикации, передаваемая первым устройством в сетевое устройство, сконфигурирована для указания информации о ресурсе, указывающей на использование упомянутого ресурса связи прямой линии связи.

[00101] Фиг. 4 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг.4 способ связи по прямой линии связи выполняет первый терминал, при этом способ включает описанные ниже шаги.

[00102] На шаге S31 принимают ресурс прямой линии связи, запланированный сетевым устройством.

[00103] На шаге S32, в ответ на определение того, что присутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, используют ресурс связи по прямой линии связи, запланированный сетевым устройством.

[00104] В вариантах осуществления настоящего изобретения, когда присутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, это означает, что есть по меньшей мере один терминал, находящийся в состоянии активности, в то время как в ресурсе связи по прямой линии связи, запланированном сетевым устройством, может быть выполнена передача данных.

[00105] На шаге S33 передают информацию индикации, при этом упомянутая информация индикации сконфигурирована для указания информации о ресурсе, указывающей на использование упомянутого ресурса связи прямой линии связи.

[00106] В вариантах осуществления настоящего изобретения первый терминал определяет, что имеется второй терминал, находящийся в состоянии активности в то время, когда в ресурсе связи по прямой линии связи, запланированном сетевым устройством, может быть выполнена передача данных, и передает информацию о ресурсе, соответствующую использованию этого ресурса связи прямой линии связи, в сетевое устройство, благодаря чему сетевое устройство рационально планирует ресурсы связи по прямой линии связи на основе информации о ресурсе.

[00107] В одной из реализаций информация о ресурсе, которую указывают при помощи информации индикации, передаваемой первым терминалом в сетевое устройство, включает по меньшей мере одно из следующего: А, В или С.

[00108] А: идентификатор (ID) уровня 2 для второго терминала.

[00109] Информация о ресурсе, которую указывают при помощи информации индикации, передаваемой первым терминалом в сетевое устройство, включает идентификатор (ID) уровня 2 для второго терминала, благодаря чему сетевое устройство может точно определять целевой терминал, с которым первый терминал осуществляет связь с использованием запланированного ресурса связи прямой линии связи.

[00110] В: логический канал, соответствующий переданным данным связи по прямой линии связи.

[00111] Информация о ресурсе, которую указывают при помощи информации индикации, передаваемой первым терминалом в сетевое устройство, включает логический канал, соответствующий данным связи по прямой линии связи, благодаря чему сетевое устройство может планировать ресурсы в пределах разумного времени.

[00112] С: инициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи, или неинициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи.

[00113] Информация о ресурсе, которую указывают при помощи информации индикации, передаваемой первым терминалом в сетевое устройство, включает начало или не выполнение обратной связи HARQ для связи по прямой линии связи, благодаря чему сетевое устройство может выяснять состояние передачи по прямой линии связи и соответствующим образом начинать повторную передачу.

[00114] В одной из реализаций, в случае, когда сетевое устройство принимает информацию индикации, сконфигурированную для указания используемого ресурса связи прямой линии связи, переданную терминалом, сетевое устройство может определять время активности второго устройства на основе информации о ресурсе и планировать ресурс связи по прямой линии связи в течение определяемого времени активности. Первый терминал принимает ресурс прямой линии связи, запланированный сетевым устройством, в течение времени активности, определяемого на основе информации о ресурсе.

[00115] В вариантах осуществления настоящего изобретения, в случае, когда первый терминал передает данные связи по прямой линии связи во второй терминал, находящийся в состоянии активности, с использованием ресурса связи прямой линии связи, запланированного сетевым устройством, первое устройство передает информацию индикации, сконфигурированную для указания соответствующей информации о ресурсе для использования ресурса связи прямой линии связи, в сетевое устройство, благодаря чему сетевое устройство может рационально планировать ресурс связи по прямой линии связи на основе информации индикации.

[00116] В способе связи по прямой линии связи в соответствии с вариантами осуществления настоящего изобретения, первый терминал принимает ресурс прямой линии связи, запланированный сетевым устройством, и передает, в сетевое устройство, информацию индикации об использовании или неиспользовании этого ресурса связи прямой линии связи, что позволяет исключить ошибочное планирование ресурсов связи по прямой линии связи сетевым устройством. К примеру, может быть исключено планирование неиспользуемого ресурса связи прямой линии связи во время неактивности, при этом может быть предотвращен нерациональный расход ресурсов.

[00117] На основе той же концепции в вариантах осуществления настоящего изобретения предложен также способ связи по прямой линии связи, выполняемый сетевым устройством.

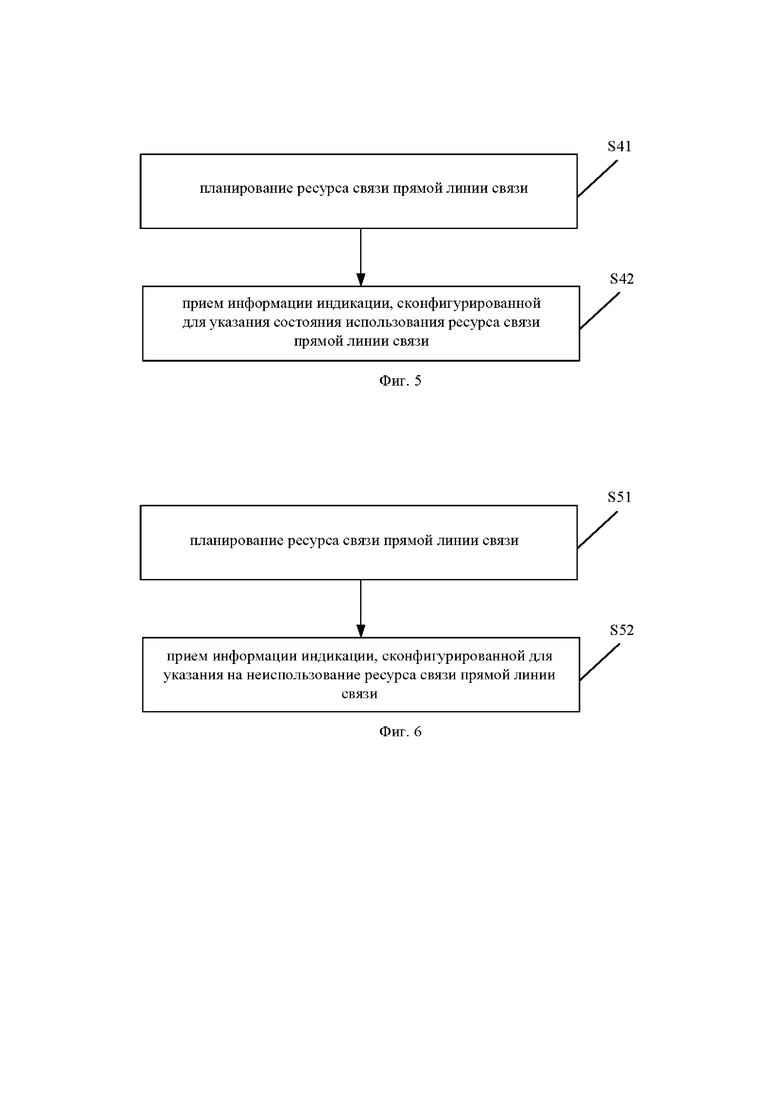

[00118] Фиг. 5 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг.5 способ связи по прямой линии связи, выполняемый сетевым устройством, включает описанные ниже шаги.

[00119] На шаге S41 планируют ресурс прямой линии связи.

[00120] На шаге S42 принимают информацию индикации, при этом информация индикации сконфигурирована для указания состояния использования упомянутого ресурса связи прямой линии связи.

[00121] В вариантах осуществления настоящего изобретения сетевое устройство планирует ресурс прямой линии связи и принимает информацию индикации, сконфигурированную для указания состояния использования ресурса связи прямой линии связи, переданного терминалом, благодаря чему, на основе информации индикации, сетевое устройство может точно выполнять планирование в зависимости от состояния использования ресурса связи прямой линии связи, и это исключает ошибочное планирование ресурсов связи по прямой линии связи.

[00122] Состояние использования ресурса связи прямой линии связи включает использование или неиспользование запланированного ресурса связи прямой линии связи.

[00123] В одной из реализаций упомянутая информация индикации сконфигурирована для указания ресурса связи прямой линии связи, не используемого терминалом.

[00124] Фиг. 6 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг.6 способ связи по прямой линии связи, выполняемый сетевым устройством, включает описанные ниже шаги.

[00125] На шаге S51 планируют ресурс прямой линии связи.

[00126] На шаге S52, принимают информацию индикации, сконфигурированную для указания на неиспользование упомянутого ресурса связи прямой линии связи.

[00127] В вариантах осуществления настоящего изобретения, когда информация индикации сконфигурирована для указания на то, что терминал не использует ресурс связи по прямой линии связи, информация индикации включает идентификатор (ID) процесса HARQ. Идентификатор (ID) процесса HARQ является идентификатором (ID) процесса HARQ, содержащимся в DCI-информации, планирующей ресурс связи по прямой линии связи, не используемый первым терминалом. Информация индикации включает идентификатор (ID) процесса HARQ, благодаря чему сетевое устройство может останавливать таймер неактивности, что позволяет исключить продление работы таймера неактивности.

[00128] В одной из реализаций, в вариантах осуществления настоящего изобретения идентификатор (ID) процесса HARQ может быть указан при помощи битового массива. То есть, информация индикации может включать битовый массив для указания идентификатора (ID) процесса HARQ. Между битами в первом битовом массиве и идентификатором (ID) процесса HARQ имеется отношение соответствия.

[00129] Каждый бит в первом битовом массиве сконфигурирован для указания одного идентификатора (ID) процесса HARQ. Битовое значение после задания бита в первом битовом массиве сконфигурировано для указания неиспользуемого ресурса прямой линии связи. К примеру, бит в битовом массиве может быть задан равным 0 или 1. В одном из примеров бит в первом битовом массиве задают равным 0 или 1, что указывает неиспользование ресурса связи прямой линии связи, запланированного в DCI-информации, где содержится соответствующий идентификатор (ID) процесса HARQ.

[00130] Нужно понимать, что в вариантах осуществления настоящего изобретения могут присутствовать один или более ресурсов связи по прямой линии связи, не используемых терминалом. Если имеется множество неиспользуемых ресурсов связи по прямой линии связи, то первый битовый массив содержит множество бит, при этом множество бит могут быть заданы равными 0 или 1 для указания на неиспользуемые ресурсы связи по прямой линии связи.

[00131] В одной из реализаций информация индикации также сконфигурирована для указания позиции повторной передачи, соответствующей неиспользуемому ресурсу прямой линии связи, при этом имеется отношение соответствия между позицией передачи и количеством раз повторной передачи. Позиция повторной передачи, указанная в информации индикации, может указывать количество повторных передач, выполняемых терминалом.

[00132] В одной из реализаций информация индикации включает второй битовой массив, при этом позиция повторной передачи может быть указана при помощи второго битового массива. Между вторым битовым массивом и позицией передачи имеется отношение соответствия. Битовое значение после задания бита во втором битовом массиве сконфигурировано для указания позиции повторной передачи. В вариантах осуществления настоящего изобретения сетевое устройство может конфигурировать PUCCH для запланированного ресурса связи прямой линии связи. В ответ на конфигурирование, сетевым устройством, PUCCH для запланированного ресурса связи прямой линии связи сетевое устройство принимает обратную связь (ack) HARQ от терминала для передачи данных на основе запланированного ресурса связи прямой линии связи, чтобы избежать планирования, сетевым устройством, ресурса связи прямой линии связи для выполнения повторной передачи данных. В одной из реализаций, в ответ на конфигурирование, сетевым устройством, PUCCH для запланированного ресурса связи прямой линии связи, в случае, когда запланированный ресурс связи по прямой линии связи не используют, первый терминал выполняет первоначальную передачу данных на основе неиспользуемого ресурса связи прямой линии связи, сетевое устройство может принимать обратную связь (ack) HARQ от терминала для первоначальной передачи данных на основе ресурса связи прямой линии связи.

[00135] В одной из реализаций, в ответ на конфигурирование, сетевым устройством, PUCCH для запланированного ресурса связи прямой линии связи, в случае, когда запланированный ресурс связи по прямой линии связи не используют, первый терминал выполняет повторную передачу данных на основе неиспользуемого ресурса связи прямой линии связи, сетевое устройство принимает обратную связь (nack) HARQ от терминала для повторной передачи данных на основе ресурса связи прямой линии связи.

[00136] В одной из реализаций, когда сетевое устройство принимает информацию индикации, сконфигурированную для указания на неиспользование ресурса связи прямой линии связи, переданную первым терминалом, сетевое устройство ожидает следующего времени активности второго терминала, и планирует ресурс связи по прямой линии связи в течение следующего времени активности второго терминала.

[00137] В одной из реализаций упомянутая информация индикации, принимаемая сетевым устройством, сконфигурирована для указания информации о ресурсе, указывающей на использование ресурса связи прямой линии связи.

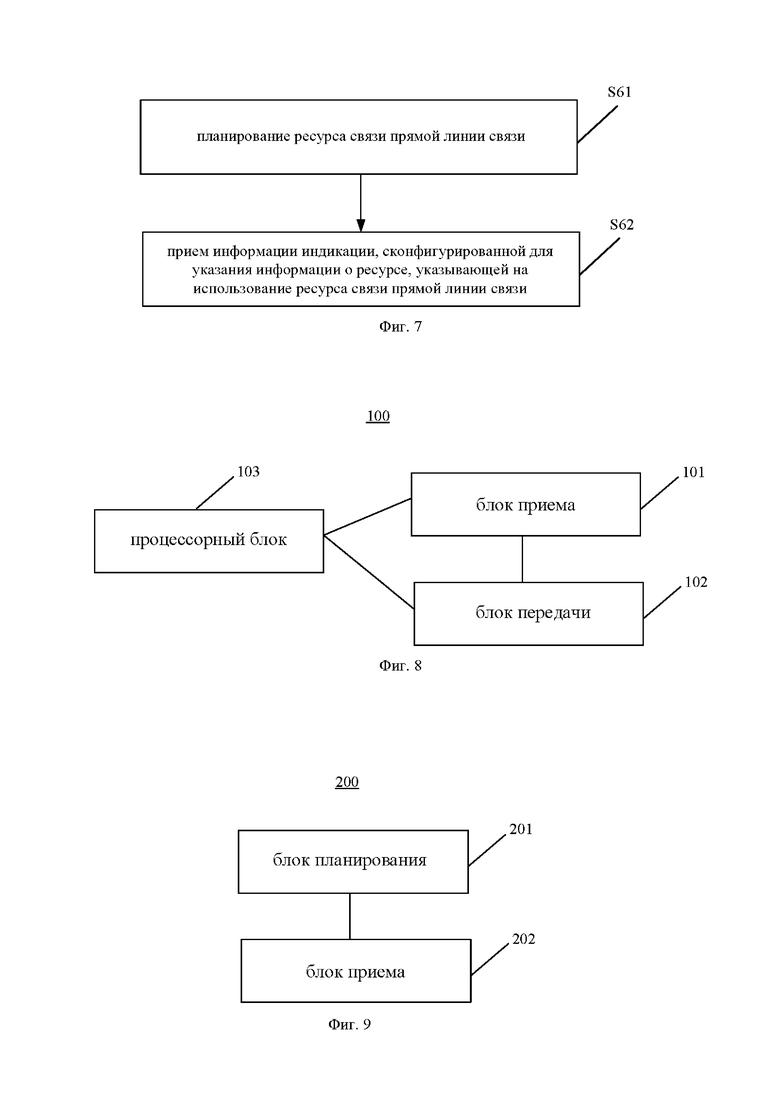

[00138] Фиг. 7 представляет собой блок-схему алгоритма, иллюстрирующую способ связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг.7 способ связи по прямой линии связи, выполняемый сетевым устройством, включает описанные ниже шаги.

[00139] На шаге S61 планируют ресурс прямой линии связи.

[00140] На шаге S62, принимают информацию индикации, сконфигурированную для указания информации о ресурсе, указывающей на использование упомянутого ресурса связи прямой линии связи.

[00141] В вариантах осуществления настоящего изобретения первым терминал определяет, что имеется второй терминал, находящийся в состоянии активности, в то время как в ресурсе связи по прямой линии связи, запланированном сетевым устройством, может быть выполнена передача данных, и сетевое устройство принимает информацию индикации, сконфигурированную для указания информацию о ресурсе, сообщающую об использовании этого ресурса связи прямой линии связи, благодаря чему сетевое устройство соответствующим образом планирует ресурсы связи по прямой линии связи на основе информации о ресурсе.

[00142] В одной из реализаций информация о ресурсе, которую указывают при помощи информации индикации, принимаемой сетевым устройством, включает по меньшей мере одно из следующего: А, В или С.

[00143] А: идентификатор (ID) уровня 2 для второго терминала.

[00144] Информация о ресурсе, которую указывают при помощи информации индикации, принимаемой сетевым устройством, включает идентификатор (ID) уровня 2 для второго терминала, благодаря чему сетевое устройство может точно определять целевой терминал, с которым первый терминал осуществляет связь с использованием запланированного ресурса связи прямой линии связи.

[00145] В: логический канал, соответствующий переданным данным связи по прямой линии связи.

[00146] Информация о ресурсе, которую указывают при помощи информации индикации, принимаемой сетевым устройством, включает логический канал, соответствующий данным связи по прямой линии связи, благодаря чему сетевое устройство может планировать ресурсы в пределах разумного времени.

[00147] С: инициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи, или неинициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи.

[00148] Информация о ресурсе, которую указывают при помощи информации индикации, принимаемой сетевым устройством, включает начало или не выполнение обратной связи HARQ для связи по прямой линии связи, благодаря чему сетевое устройство может выяснять состояние передачи по прямой линии связи и соответствующим образом начинать повторную передачу.

[00149] В одной из реализаций, в случае, когда сетевое устройство принимает информацию индикации, сконфигурированную для указания используемого ресурса связи прямой линии связи, переданную терминалом, сетевое устройство может определять время активности второго устройства на основе информации о ресурсе и планировать ресурс связи по прямой линии связи в течение определяемого времени активности.

[00150] В одной из реализаций, в случае, когда сетевое устройство принимает информацию индикации, сконфигурированную для указания используемого ресурса связи прямой линии связи, переданную терминалом, сетевое устройство может определять время активности второго устройства на основе информации о ресурсе и планировать ресурсы связи более рационально.

[00151] Нужно понимать, что способ связи по прямой линии связи в соответствии с вариантами осуществления настоящего изобретения применим для взаимодействия между первым терминалом и вторым терминалом, для взаимодействия между первым терминалом и сетевым устройством и для взаимодействия между первым терминалом, вторым терминалом и сетевым устройством, в целях обеспечения связи по прямой линии связи. В одной из реализаций первый терминал, второй терминал и/или сетевое устройство обладают функциями, обеспечивающими описанные выше решения для реализации, описание которых приведено при рассмотрении вариантов осуществления настоящего изобретения выше и не будет приведено здесь повторно.

[00152] Специалисты в данной области техники должны понимать, что различные реализации и/или варианты осуществления, применяемые в вариантах осуществления настоящего изобретения, могут применяться как сочетании с предыдущими вариантами осуществления изобретения, так и отдельно. Независимо от применения по отдельности или в сочетании с рассмотренными выше вариантами осуществления настоящего изобретения, принцип реализации остается аналогичным. В вариантах осуществления настоящего изобретения их части проиллюстрированы с помощью реализаций, применяемых совместно. Специалисты в настоящей области техники должны понимать, что варианты осуществления настоящего изобретения в этом отношении не ограничены.

[00153] На основе той же концепции в вариантах осуществления настоящего изобретения предложено также устройство связи по прямой линии связи в соответствии с вариантами осуществления настоящего изобретения.

[00154] Нужно понимать, что устройство связи по прямой линии связи, предложенное в вариантах осуществления настоящего изобретения, содержит аппаратные структуры и/или программные модули, выполняющие соответствующие функции для выполнения функций, описанных выше. В сочетании с модулями и шагами алгоритмов, проиллюстрированными в примерах осуществления настоящего изобретения, варианты осуществления изобретения могут быть также реализованы в форме программного обеспечения или комбинации аппаратного и программного обеспечения. То, как будет реализована каждая функция: в форме аппаратного обеспечения или программного обеспечения, управляющего аппаратным обеспечением, зависит от требований конкретного применения и конструктивных ограничений, накладываемых на технические решения. Специалисты в данной области техники для реализации требуемой функциональности могут применять различные способы в каждом конкретном применении, однако все такие реализации попадают в объем правовой защиты технических решений, предложенных в вариантах осуществления настоящего изобретения.

[00155] Фиг. 8 представляет собой блок-схему, иллюстрирующую устройство связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг. 8 устройство 100 связи по прямой линии связи применяют в первом терминале, при этом устройство включает блок 101 приема и блок 102 передачи.

[00156] Блок 101 приема сконфигурирован для приема ресурса связи прямой линии связи, запланированного сетевым устройством. Блок 102 передачи сконфигурирован для передачи информации индикации, сконфигурированной для указания состояния использования упомянутого ресурса связи прямой линии связи.

[00157] В одной из реализаций устройство 100 связи по прямой линии связи дополнительно включает процессорный блок 103. Процессорный блок 103 сконфигурирован: в ответ на определение того, что отсутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, для неиспользования упомянутого ресурса связи прямой линии связи. Информация индикации сконфигурирована для указания на неиспользование упомянутого ресурса связи прямой линии связи.

[00158] В одной из реализаций информация индикации включает идентификатор (ID) процесса HARQ. Идентификатор (ID) процесса HARQ является идентификатором (ID) процесса HARQ, содержащимся в информации управления нисходящей линии связи (DCI), планирующей неиспользуемый ресурс прямой линии связи.

[00159] В одном из вариантов осуществления настоящего изобретения информация индикации включает первый битовый массив. Между битами в первом битовом массиве и идентификатором (ID) процесса HARQ имеется отношение соответствия. Битовое значение после задания бита в первом битовом массиве сконфигурировано для указания неиспользуемого ресурса прямой линии связи.

[00160] В одной из реализаций информация индикации дополнительно сконфигурирована для указания позиции повторной передачи, соответствующей неиспользуемому ресурсу связи по прямой линии связи. Между позицией передачи и количеством раз повторной передачи имеется отношение соответствия.

[00161] В одном из вариантов осуществления настоящего изобретения информация индикации включает второй битовый массив. Между вторым битовым массивом и позицией передачи имеется отношение соответствия. Битовое значение после задания бита во втором битовом массиве сконфигурировано для указания позиции повторной передачи.

[00162] В одной из реализаций блок 102 передачи дополнительно сконфигурирован: в ответ на конфигурирование, сетевым устройством, физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, для передачи обратной связи с подтверждением приема HARQ для передачи данных на основе упомянутого ресурса связи прямой линии связи.

[00163] В одной из реализаций блок 102 передачи дополнительно сконфигурирован: в ответ на конфигурирование, сетевым устройством, физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, и в ответ на выполнение первоначальной передачи на основе ресурса связи прямой линии связи, для передачи обратной связи с подтверждением приема HARQ для передачи данных на основе упомянутого ресурса связи прямой линии связи.

[00164] В одной из реализаций блок 102 передачи дополнительно сконфигурирован: в ответ на конфигурирование, сетевым устройством, физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, и в ответ на выполнение повторной передачи на основе ресурса связи прямой линии связи, для передачи обратной связи с отрицательным подтверждением приема HARQ для передачи данных на основе упомянутого ресурса связи прямой линии связи.

[00165] В одной из реализаций блок 101 приема дополнительно сконфигурирован: для приема ресурса связи прямой линии связи, запланированного сетевым устройством в течение следующего времени активности.

[00166] В одной из реализаций блок 102 передачи дополнительно сконфигурирован: в ответ на определение того, что присутствует второй терминал, находящийся в состоянии активности, среди вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, для передачи данных связи по прямой линии связи во второй терминал, находящийся в состоянии активности, с использованием упомянутого ресурса связи прямой линии связи. Упомянутая информация индикации сконфигурирована для указания информации о ресурсе, указывающей на использование упомянутого ресурса связи прямой линии связи.

[00167] В одной из реализаций информация о ресурсе включает по меньшей мере одно из следующего:

[00168] идентификатор (ID) уровня 2 для второго терминала; логический канал, соответствующий переданным данным связи по прямой линии связи; или инициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи, или неинициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи.

[00169] В одной из реализаций блок 101 приема дополнительно сконфигурирован: для приема ресурса связи прямой линии связи, запланированного сетевым устройством в течение времени активности, определяемого на основе информации о ресурсе.

[00170] Фиг. 9 представляет собой блок-схему, иллюстрирующую устройство связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг.9 устройство 200 связи по прямой линии связи применяют в сетевом устройстве, при этом устройство включает блок 201 планирования и блок 202 приема.

[00171] Блок 201 планирования сконфигурирован для планирования ресурса связи прямой линии связи. Блок 202 приема сконфигурирован для приема информации индикации, сконфигурированной для указания состояния использования упомянутого ресурса связи прямой линии связи.

[00172] В одной из реализаций упомянутая информация индикации сконфигурирована для указания ресурса связи прямой линии связи, неиспользуемого терминалом.

[00173] В одной из реализаций информация индикации включает идентификатор (ID) процесса HARQ. Идентификатор (ID) процесса HARQ является идентификатором (ID) процесса HARQ, содержащимся в информации управления нисходящей линии связи (DCI), планирующей неиспользуемый ресурс прямой линии связи.

[00174] В одном из вариантов осуществления настоящего изобретения информация индикации включает первый битовый массив. Между битами в первом битовом массиве и идентификатором (ID) процесса HARQ имеется отношение соответствия. Битовое значение после задания бита в первом битовом массиве сконфигурировано для указания неиспользуемого ресурса прямой линии связи.

[00175] В одной из реализаций информация индикации дополнительно сконфигурирована для указания позиции повторной передачи, соответствующей неиспользуемому ресурсу связи по прямой линии связи. Между позицией передачи и количеством раз повторной передачи имеется отношение соответствия.

[00176] В одном из вариантов осуществления настоящего изобретения информация индикации включает второй битовый массив. Между вторым битовым массивом и позицией передачи имеется отношение соответствия. Битовое значение после задания бита во втором битовом массиве сконфигурировано для указания позиции повторной передачи.

[00177] В одной из реализаций блок 202 приема дополнительно сконфигурирован: в ответ на конфигурирование физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, для приема обратной связи с подтверждением приема HARQ от терминала для передачи данных на основе упомянутого ресурса связи прямой линии связи.

[00178] В одной из реализаций блок 202 приема дополнительно сконфигурирован: в ответ на конфигурирование физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, для приема обратной связи с подтверждением приема HARQ от терминала для первоначальной передачи данных на основе упомянутого ресурса связи прямой линии связи.

[00179] В одной из реализаций блок 202 приема дополнительно сконфигурирован: в ответ на конфигурирование физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, для приема обратной связи с отрицательным подтверждением приема HARQ, в результате чего терминал выполняет повторную передачу данных на основе упомянутого ресурса связи прямой линии связи.

[00180] В одной из реализаций блок 201 планирования дополнительно сконфигурирован: для планирования ресурса связи прямой линии связи в течение следующего времени активности.

[00181] В одной из реализаций упомянутая информация индикации сконфигурирована для указания информации о ресурсе, указывающей на использование ресурса связи прямой линии связи.

[00182] В одной из реализаций информация о ресурсе включает по меньшей мере одно из следующего:

[00183] идентификатор (ID) уровня 2 для второго терминала; логический канал, соответствующий переданным данным связи по прямой линии связи; или инициирование, первым терминалом, обратной связи гибридного автоматического запроса на повторную передачу (HARQ) для связи по прямой линии связи, или не инициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи.

[00184] В одной из реализаций блок 201 планирования дополнительно сконфигурирован: для определения времени активности на основе информации о ресурсе; и для планирования ресурса связи прямой линии связи в течение времени активности, определяемого на основе информации о ресурсе.

[00185] Принципы действия всех модулей устройства, предложенного в вариантах осуществления настоящего изобретения, были рассмотрены выше в вариантах осуществления изобретения, относящихся к способу, и не будут приведены здесь повторно.

[00186] Фиг. 10 представляет собой блок-схему, иллюстрирующую устройство 300 связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. Устройство 300 может быть выполнено в форме первого терминала, применяемого в рассмотренных выше вариантах осуществления настоящего изобретения. К примеру, терминал 300 может представлять собой мобильный телефон, компьютер, терминал цифрового вещания, устройство обмена сообщениями, игровую приставку, планшетный компьютер, медицинское устройство, тренажерное оборудование, карманный персональный компьютер или аналогичное устройство.

[00187] В соответствии с иллюстрацией фиг.10, устройство 300 может включать один или более следующих компонентов: процессорный компонент 302, память 304, компонент 306 электропитания, мультимедийный компонент 308, аудиокомпонент 310, интерфейс 312 ввода-вывода (I/O), измерительный компонент 314 и компонент 316 связи.

[00188] Процессорный компонент 302, как правило, осуществляет общее управление функционированием устройства 300, например, операциями, связанными с отображением, телефонными вызовами, обменом данными, а также операциями, связанными с работой камеры и записью звука. Процессорный компонент 302 может включать один или более процессоров 320, исполняющих инструкции с целью выполнения всех шагов описанного выше способа или их части. Также, процессорный компонент 302 может включать один или более модулей, обеспечивающих возможность взаимодействия между процессорным компонентом 302 и другими компонентами. Например, процессорный блок 302 может включать мультимедийный модуль, обеспечивающий возможность взаимодействия между мультимедийным компонентом 308 и процессорным компонентом 302.

[00189] Память 304 сконфигурирована для хранения любых типов данных с целью поддержки функционирования устройства 300. Примерами подобных данных могут служить инструкции любых приложений или методов, исполняемых на устройстве 300, контактные данные, данные телефонной книги, сообщения, изображения, видеоданные и т.п. Память 304 может быть реализована с использованием энергозависимых или энергонезависимых устройств любого типа, а также их комбинаций, например, статической памятью с произвольным доступом (static random access memory, SRAM), электрически перепрограммируемой памяти в режиме «только для чтения» (erasable programmable readonly memory, EPROM), программируемой памяти в режиме «только для чтения» (programmable read-only memory, PROM), памяти в режиме «только для чтения», магнитной памяти, флэш-памяти, магнитного или оптического диска.

[00190] Компонент 306 электропитания обеспечивает электропитание всех компонентов устройства 300. Компонент 306 электропитания может включать систему управления электропитанием, один или более источников питания, а также другие соответствующие блоки, связанные с производством, управлением и распределением электрической энергии в устройстве 300.

[00191] Мультимедийный компонент 308 включает экран, который обеспечивает интерфейс вывода между устройством 300 и пользователем. В некоторых из вариантов осуществления настоящего изобретения экран может включать дисплей на жидких кристаллах (liquid crystal display, LCD) и сенсорную панель (touch panel, TP). Если экран включает сенсорную панель, то такой экран может быть реализован как сенсорный экран для приема сигналов ввода от пользователя. Сенсорная панель включает один или более датчиков касания, предназначенных для регистрации касаний, скольжений и других жестов на сенсорной панели. Датчики касания могут не только регистрировать границы траектории касания или скольжения, но также определять временную длительность и величину давления, связанные с операциями касания или скольжения. В некоторых вариантах осуществления настоящего изобретения мультимедийный компонент 308 включает фронтальную камеру и/или тыловую камеру. Фронтальная камера и/или тыловая камера могут принимать внешние мультимедийные данные, когда устройство 300 находится в определенном режиме работы, например, в режиме фотографирования или в режиме видеосъемки. Как фронтальная камера, так и тыловая камера могут иметь фиксированные системы оптических линз или иметь возможность изменения расстояния фокусировки и оптического зуммирования.

[00192] Аудиокомпонент 310 сконфигурирован для вывода и/или ввода аудиосигналов. К примеру, аудиокомпонент 310 может включать микрофон (MIC). Когда устройство 300 находится в соответствующем режиме работы, например, в режиме вызова, в режиме записи или в режиме распознавания голоса, микрофон может быть сконфигурирован для приема внешнего аудиосигнала. Принятые аудиосигналы могут затем быть сохранены в памяти 304 или переданы при помощи блоков 316 связи. В некоторых из вариантов осуществления настоящего изобретения аудиокомпонент 310 включает также громкоговоритель, сконфигурированный для вывода аудиосигналов.

[00193] Интерфейс 312 ввода/вывода обеспечивает интерфейс между процессорным компонентом 302 и модулями периферийных интерфейсов, при этом модулями периферийного интерфейса могут быть: клавиатура, поворотно-нажимной переключатель («колесо»), кнопки и т.п. Кнопки могут включать в себя, без ограничения перечисленным, кнопку «домашнего» экрана, кнопку регулировки громкости, кнопку «пуск» или кнопку блокировки.

[00194] Измерительный компонент 314 включает в себя один или более датчиков, сконфигурированных для оценки состояния различных элементов устройства 300. Например, измерительный компонент 314 может определять состояние устройства 300: «включено» или «выключено», и относительное расположение его компонентов. Например, такими компонентами могут быть дисплей и клавиатура устройства 300. Также, измерительный компонент 314 может регистрировать изменение положения устройства 300 или одного из компонентов устройства 300, присутствие или отсутствие контакта пользователя с устройством 300, ориентацию или ускорение/замедление устройства 300 и изменение температуры устройства 300. Измерительный компонент 314 может включать датчик близости, сконфигурированный для регистрации присутствия объектов в ближней зоне без физического контакта с ними. Измерительный компонент 314 может также включать в себя светочувствительный датчик, например, датчик изображений CMOS или CCD, сконфигурированный для использования в приложениях формирования изображений. В некоторых из вариантов осуществления настоящего изобретения измерительные блоки 314 могут также включать датчик ускорения, гироскопический датчик, магнитный датчик, датчик давления или датчик температуры.

[00195] Компонент 316 связи может быть сконфигурирован для обеспечения связи, проводной или беспроводной, между устройством 300 и другими устройствами. Устройство 300 может осуществлять доступ к беспроводным сетям, основанным на таких стандартах связи, как WiFi, 2G или 3G, или их комбинации. В одном из примеров осуществления настоящего изобретения компонент 316 связи принимает широковещательные сигналы или соответствующую широковещательную информацию от внешней широковещательной системы управления по широковещательному каналу. В одном из примеров осуществления настоящего изобретения компонент 316 связи включает также модуль ближней бесконтактной связи (near field communication, NFC) для обеспечения связи в ближней зоне. Например, NFC-модуль может быть реализован на базе технологии радиочастотной идентификации (radio frequency identification, RFID), технологии ассоциации передачи данных в инфракрасном диапазоне (infrared data association, IrDA), технологии сверхширокой полосы пропускания (ultra-wideband, UWB), технологии Bluetooth (ВТ) или других технологий.

[00196] В одном из примеров осуществления настоящего изобретения устройство 300 может быть реализовано с использованием одной или более заказных интегральных схем (ASIC), цифровых сигнальных процессоров (DSP), цифровых устройств обработки сигналов (digital signal processing devices, DSPD), программируемых логических устройств (programmable logic devices, PLD), электрически программируемых вентильных матриц (field programmable gate arrays, FPGA), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов, которые сконфигурированы для выполнения описанного выше способа.

[00197] В одном из примеров осуществления настоящего изобретения предложен также машиночитаемый носитель, включающий инструкции, например, память 304, включающая инструкции. С целью реализации описанного выше способа упомянутые инструкции могут исполняться процессором 320 устройства 300. К примеру, машиночитаемый носитель может представлять собой память ROM, память с произвольным доступом (RAM), CD-ROM, магнитную ленту, гибкий диск, оптическое запоминающее устройство и т.п.

[00198] Фиг. 11 представляет собой блок-схему, иллюстрирующую устройство 400 связи по прямой линии связи в соответствии с одним из примеров осуществления настоящего изобретения. Например, устройство 400 может быть выполнено в виде сетевого устройства. В соответствии с иллюстрацией фиг.11, устройство 400 включает процессорный компонент 422, который, в свою очередь, включает в себя один или более процессоров и накопительные ресурсы, представленные памятью 432 и сконфигурированные для хранения инструкций, например, приложений, исполняемых процессорным компонентом 422. Приложения, хранимые в памяти 432 могут включать один или более модулей, каждый из которых соответствует набору инструкций. При этом процессорный компонент 422 сконфигурирован для исполнения инструкций с целью выполнения описанного выше способа.

[00199] Устройство 400 может также включать в себя один компонент 426 электропитания, сконфигурированный для осуществления управления электропитанием устройства 400, один проводной или беспроводной сетевой интерфейс 450, сконфигурированный для подключения устройства 400 к сети, и интерфейс 458 ввода-вывода (I/O). Устройство 400 может функционировать на основе операционной системы, например, Windows Server™, Mac OS X™, Unix™, Linux™ или FreeBSD™, хранимой в памяти 432.

[00200] В одном из примеров осуществления настоящего изобретения устройство 400 может быть реализовано с использованием одной или более заказных интегральных схем (ASIC), цифровых сигнальных процессоров (DSP), цифровых устройств обработки сигналов (digital signal processing devices, DSPD), программируемых логических устройств (programmable logic devices, PLD), электрически программируемых вентильных матриц (field programmable gate arrays, FPGA), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов, которые сконфигурированы для выполнения описанного выше способа.

[00201] В одном из примеров осуществления настоящего изобретения предложен также машиночитаемый носитель, включающий инструкции, например, память 432, включающая инструкции. С целью реализации описанного выше способа упомянутые инструкции могут исполняться процессорным компонентом 422 устройства 400. К примеру, машиночитаемый носитель может представлять собой память ROM, память с произвольным доступом (RAM), CD-ROM, магнитную ленту, гибкий диск, оптическое запоминающее устройство и т.п.

[00202] В дополнение, нужно понимать, что «множество» в настоящем описании означает «два или более», или иные аналогичные квантификаторы. «И/или» описывает отношения связи между соответствующими объектами и указывает на то, что возможны три типа отношений: присутствует только А, присутствуют одновременно А и В, или присутствует только В. Символ «/» в общем случае указывает на то, что соответствующие объекты связаны отношением типа «или». Выражения, как «один», «один из» и «этот» в единственном числе подразумевают также включение означаемых во множественном числе, если только из контекста очевидно не следует обратное.

[00203] Нужно понимать, что выражения «первая», «вторая» и т.п., сконфигурированы для описания различной информации, однако эти термины не накладывают на информацию никаких ограничений. Они используются исключительно для различения информации одного типа от другой и не предполагают какого-либо порядка или степени важности. Фактически, выражения «первый», «второй» и т.п. могут быть полностью взаимозаменяемы. К примеру, в пределах объема настоящего изобретения, первая информация может быть также названа второй информацией, и наоборот, вторая информация может быть также названа первой информацией.

[00204] В вариантах осуществления настоящего изобретения операции на приложенных чертежах описаны в конкретном порядке, однако не следует считать, что операции должны обязательно выполняться в конкретном проиллюстрированном порядке или последовательно, а также что для получения требуемого результата обязательно должны быть выполнены все показанные операции. В некоторых ситуациях многозадачность и параллельная обработка данных могут быть более рациональными решениями.

[00205] По прочтении настоящего описания или при практическом применении настоящего изобретения специалистам в данной области техники могут быть очевидны другие его реализации. Все вариации, применения, а также адаптивные модификации настоящего изобретения попадают в объем правовой защиты настоящей заявки. Упомянутые вариации, применения и адаптивные модификации следуют основному замыслу настоящего изобретения и включают общеизвестные знания или традиционные технические средства из данной области техники, не описанные в настоящей заявке.

[00206] Нужно понимать, что настоящее изобретение не ограничено конкретной структурой, описанной выше и проиллюстрированной на чертежах, и что в пределах объема настоящего изобретения возможны множество модификаций и изменений. Рамки настоящего изобретения ограничены только приложенной формулой изобретения. Объем правовой охраны настоящего изобретения ограничен исключительно приложенной формулой изобретения.

Изобретение относится к беспроводной связи, а именно к способу и устройству для связи по прямой линии связи. Технический результат заключается в возможности избежать ошибочного планирования ресурса связи прямой линии связи и нерационального расхода ресурсов. Указанная возможность обеспечивается предложенным способом связи по прямой линии связи, выполняемым первым терминалом. Способ связи включает прием ресурса связи прямой линии связи, запланированного сетевым устройством, и передачу информации индикации, сконфигурированной для указания состояния использования упомянутого ресурса связи прямой линии связи. При этом информация индикации сконфигурирована для указания на неиспользование упомянутого ресурса связи прямой линии связи в ответ на определение того, что второй терминал, находящийся в состоянии активности и осуществляющий связь по прямой линии связи с первым терминалом, отсутствует. В ответ на конфигурирование сетевым устройством физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи и в ответ на выполнение повторной передачи на основе ресурса связи прямой линии связи осуществляют передачу обратной связи с отрицательным подтверждением приема гибридного автоматического запроса на повторную передачу (HARQ) для передачи данных на основе упомянутого ресурса связи прямой линии связи. 4 н. и 14 з.п. ф-лы, 11 ил.

1. Способ связи по прямой линии связи, выполняемый первым терминалом и включающий:

прием ресурса связи прямой линии связи, запланированного сетевым устройством; и

передачу информации индикации, сконфигурированной для указания состояния использования упомянутого ресурса связи прямой линии связи,

при этом способ также включает:

в ответ на определение того, что отсутствует второй терминал, находящийся в состоянии активности, среди одного или более вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, неиспользование упомянутого ресурса связи прямой линии связи, причем упомянутая информация индикации сконфигурирована для указания на неиспользование упомянутого ресурса связи прямой линии связи; и,

в ответ на конфигурирование, сетевым устройством, физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи и в ответ на выполнение повторной передачи на основе ресурса связи прямой линии связи, передачу обратной связи с отрицательным подтверждением приема гибридного автоматического запроса на повторную передачу (HARQ) для передачи данных на основе упомянутого ресурса связи прямой линии связи.

2. Способ по п. 1, в котором упомянутая информация индикации включает идентификатор (ID) процесса HARQ,

при этом идентификатор (ID) процесса HARQ содержится в информации управления нисходящей линии связи (DCI), планирующей неиспользуемый ресурс прямой линии связи.

3. Способ по п. 1 или 2, в котором упомянутая информация индикации включает первый битовый массив, при этом имеется отношение соответствия между битами в первом битовом массиве и идентификатором (ID) процесса HARQ, и

битовое значение бита после задания бита в первом битовом массиве сконфигурировано для указания неиспользуемого ресурса прямой линии связи.

4. Способ по п. 2, в котором информация индикации также сконфигурирована для указания позиции повторной передачи, соответствующей неиспользуемому ресурсу прямой линии связи, и имеется отношение соответствия между позицией передачи и количеством раз повторной передачи,

при этом упомянутая информация индикации включает второй битовый массив, и имеется отношение соответствия между битом во втором битовом массиве и позицией повторной передачи, и

битовое значение бита после задания бита во втором битовом массиве сконфигурировано для указания позиции повторной передачи.

5. Способ по п. 1, дополнительно включающий одно из следующего:

в ответ на конфигурирование, сетевым устройством, PUCCH для ресурса связи прямой линии связи, передачу обратной связи с подтверждением приема HARQ для передачи данных на основе упомянутого ресурса связи прямой линии связи; или,

в ответ на конфигурирование, сетевым устройством, физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи и в ответ на выполнение первоначальной передачи на основе ресурса связи прямой линии связи, передачу обратной связи с подтверждением приема HARQ для передачи данных на основе упомянутого ресурса связи прямой линии связи.

6. Способ по п. 1, дополнительно включающий

прием ресурса связи прямой линии связи, запланированного сетевым устройством, в течение следующего времени активности.

7. Способ по п. 1, дополнительно включающий

в ответ на определение того, что присутствует второй терминал, находящийся в состоянии активности, среди одного или более вторых терминалов, осуществляющих связь по прямой линии связи с первым терминалом, передачу данных связи по прямой линии связи во второй терминал, находящийся в состоянии активности, с использованием упомянутого ресурса связи прямой линии связи,

при этом упомянутая информация индикации сконфигурирована для указания информации о ресурсе, указывающей на использование упомянутого ресурса связи прямой линии связи.

8. Способ по п. 7, в котором информация о ресурсе включает по меньшей мере одно из следующего:

идентификатор (ID) уровня 2 для второго терминала;

логический канал, соответствующий переданным данным связи по прямой линии связи; или

инициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи, или неинициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи,

при этом способ также включает

прием ресурса связи прямой линии связи, запланированного сетевым устройством, в течение времени активности, определенного на основе информации о ресурсе.

9. Способ связи по прямой линии связи, выполняемый сетевым устройством и включающий:

планирование ресурса связи прямой линии связи; и

прием информации индикации, сконфигурированной для указания состояния использования упомянутого ресурса связи прямой линии связи,

при этом упомянутая информация индикации сконфигурирована для указания на неиспользование ресурса связи прямой линии связи первым терминалом,

причем способ также включает:

в ответ на конфигурирование физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, прием обратной связи с отрицательным подтверждением приема гибридного автоматического запроса на повторную передачу (HARQ) от первого терминала для повторной передачи данных на основе упомянутого ресурса связи прямой линии связи.

10. Способ по п. 9, в котором упомянутая информация индикации включает идентификатор (ID) процесса HARQ,

при этом идентификатор (ID) процесса HARQ содержится в информации управления нисходящей линии связи (DCI), планирующей неиспользуемый ресурс прямой линии связи.

11. Способ по п. 9 или 10, в котором упомянутая информация индикации включает первый битовый массив, при этом имеется отношение соответствия между битами в первом битовом массиве и идентификатором (ID) процесса HARQ, и

битовое значение бита после задания бита в первом битовом массиве сконфигурировано для указания неиспользуемого ресурса прямой линии связи.

12. Способ по п. 10, в котором информация индикации также сконфигурирована для указания позиции повторной передачи, соответствующей неиспользуемому ресурсу прямой линии связи, и имеется отношение соответствия между позицией повторной передачи и количеством раз повторной передачи,

при этом упомянутая информация индикации включает второй битовый массив, и имеется отношение соответствия между битом во втором битовом массиве и позицией повторной передачи, и

битовое значение бита после задания бита во втором битовом массиве сконфигурировано для указания позиции повторной передачи.

13. Способ по п. 9, дополнительно включающий одно из следующего:

в ответ на конфигурирование PUCCH для ресурса связи прямой линии связи, прием обратной связи с подтверждением приема HARQ от первого терминала для передачи данных на основе упомянутого ресурса связи прямой линии связи; или,

в ответ на конфигурирование физического канала управления восходящей линии связи (PUCCH) для ресурса связи прямой линии связи, прием обратной связи с подтверждением приема HARQ от первого терминала для первоначальной передачи данных на основе упомянутого ресурса связи прямой линии связи.

14. Способ по п. 9, дополнительно включающий

планирование ресурса связи прямой линии связи в течение следующего времени активности.

15. Способ по п. 9, в котором упомянутая информация индикации сконфигурирована для указания информации о ресурсе, указывающей на использование упомянутого ресурса связи прямой линии связи первым терминалом.

16. Способ по п. 15, в котором информация о ресурсе включает по меньшей мере одно из следующего:

идентификатор (ID) уровня 2 для второго терминала;

логический канал, соответствующий переданным данным связи по прямой линии связи; или

инициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи, или неинициирование, первым терминалом, обратной связи HARQ для связи по прямой линии связи,

при этом способ также включает:

определение времени активности на основе информации о ресурсе; и

планирование ресурса связи прямой линии связи в течение времени активности, определенного на основе информации о ресурсе.

17. Терминал связи, включающий:

процессор и

память для хранения инструкций, исполняемых процессором;

при этом процессор сконфигурирован для выполнения способа связи по прямой линии связи по любому из пп. 1-8.

18. Сетевое устройство связи, включающее:

процессор и

память для хранения инструкций, исполняемых процессором;

при этом процессор сконфигурирован для выполнения способа связи по прямой линии связи по любому из пп. 9-16.
