Способ обратной связи, устройство обратной связи и носитель информации Российский патент 2024 года по МПК H04W72/12 H04L5/00

ОБЛАСТЬ ТЕХНИКИ

[0001] Раскрытие настоящего изобретения относится к области техники связи, а более конкретно, к способу обратной связи, устройству обратной связи и к носителю информации.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] В системе новой радиотехнологии (NR, New Radio), если полоса частот связи, например, находится в частотном диапазоне 2, то вследствие быстрого затухания высокочастотного канала для обеспечения должного охвата требуется использовать передачу и прием на основе луче.

[0003] На современном уровне техники лучи физического канала управления нисходящей линии связи (PDCCH, Physical Downlink Control Channel), общего физического канала нисходящей линии связи (PDSCH, Physical Downlink Shared Channel), общего физического канала восходящей линии связи (PUSCH, Physical Uplink Shared Channel) и физического канала управления восходящей линии связи (PUCCH, Physical Uplink Control Channel), а также соответствующие опорные сигналы нисходящей и восходящей линий связи и т.д. указываются независимо. Кроме того, PDCCH и PUCCH активизируют лучи с использованием управляющего элемента (СЕ, Control Element) уровня управления доступом к среде передачи (MAC, Media Access Control). PDSCH и PUSCH указывают свои соответствующие лучи с помощью сигнализации управляющей информации нисходящей линии связи (DCI, Downlink Control Information). В настоящее время для снижения непроизводительных расходов при сигнализации для индикации используется общий луч (или унифицированный луч, или унифицированное состояние TCI). Общий луч может конфигурироваться для индикации каналов нисходящей и восходящей линий связи и/или опорных сигналов терминала.

[0004] На современном уровне техники для индикации общего луча используется сигнализация DCI для планирования PDSCH. Корректность приема информации об общем луче требуется определять с помощью обратной связи посредством ответа в виде подтверждения (ACK, ACKnowledgment) гибридного автоматического запроса повторной передачи (HARQ, Hybrid Automatic Repeat Request) канала PDSCH. Однако определение корректности приема информации об общем луче на основе обратной связи HARQ ACK канала PDSCH может привести к ошибке в процессе определения, корректно ли принят общий луч. Например, если обратная связь HARQ ACK канала PDSCH представляет собой ответ в виде отрицательного подтверждения (NACK, Non-ACKnowledgement), а сигнализация DCI PDCCH успешно декодируется, то есть информация об общем луче принимается успешно, возможно возникновение ошибки, в результате которой указывается на некорректный прием информации об общем луче.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Для решения проблем, свойственных существующему уровню техники, в рамках раскрытия настоящего изобретения предлагаются способ обратной связи, устройство обратной связи и носитель информации.

[0006] В соответствии с первым аспектом вариантов раскрытия настоящего изобретения предлагается способ обратной связи, выполняемый терминалом. Способ обратной связи включает:

[0007] прием управляющей информации нисходящей линии связи, сконфигурированной для индикации информации об общем луче; определение, корректно ли принята управляющая информация нисходящей линии связи, и передачу в сетевое устройство ответного результата для индикации, корректно ли принята управляющая информация нисходящей линии связи.

[0008] Согласно варианту реализации, ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи передается в сетевое устройство в том случае, если управляющая информация нисходящей линии связи не принята корректно.

[0009] Согласно варианту реализации, ответ в виде подтверждения приема управляющей информации нисходящей линии связи передается в сетевое устройство в том случае, если управляющая информация нисходящей линии связи принимается корректно.

[0010] Согласно варианту реализации, передача ответа в виде подтверждения приема управляющей информации нисходящей линии связи включает:

[0011] передачу в сетевое устройство ответа в виде подтверждения приема управляющей информации нисходящей линии связи в том случае, если управляющая информация нисходящей линии связи принимается корректно и общий луч, указываемый управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени.

[0012] Согласно варианту реализации, способ также включает отсутствие передачи в сетевое устройство ответа в виде подтверждения приема управляющей информации нисходящей линии связи в том случае, если управляющая информация нисходящей линии связи принимается корректно и общий луч, указываемый управляющей информацией нисходящей линии связи, совпадает с лучом, используемым терминалом в текущий момент времени.

[0013] Согласно варианту реализации, передача в сетевое устройство ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи включает:

[0014] передачу в сетевое устройство ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи на основе первой информации о битовых ресурсах; при этом первая информация о битовых ресурсах конфигурируется для индикации ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи.

[0015] Согласно варианту реализации, первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге гибридного автоматического запроса повторной передачи, и кодовая книга гибридного автоматического запроса повторной передачи включает кодовую книгу первого типа и/или кодовую книгу второго типа.

[0016] Согласно варианту реализации, информация о битовых ресурсах включает позицию битов, и позиция битов определяется на основе позиции битов, соответствующей одному из следующих элементов:

[0017] транспортный блок динамического планирования; общий физический канал нисходящей линии связи полупостоянного планирования; группа кодовых блоков динамического планирования; сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования или информация о неактивном состоянии вторичной соты.

[0018] Согласно варианту реализации, определение, совпадает ли общий луч, указываемый управляющей информацией нисходящей линии связи, с лучом, используемым терминалом в текущий момент времени, включает:

[0019] определение, совпадает ли общий луч, указываемый управляющей информацией нисходящей линии связи, с лучом, используемым терминалом в текущий момент времени, на основе общего луча, указываемого управляющей информацией нисходящей линии связи, и луча, используемого терминалом в текущий момент времени; и/или определение, совпадает ли общий луч, указываемый управляющей информацией нисходящей линии связи, с лучом, используемым терминалом в текущий момент времени, на основе управляющей информации нисходящей линии связи, при этом управляющая информация нисходящей линии связи конфигурируется для индикации, является ли общий луч новым лучом.

[0020] Согласно варианту реализации, способ также включает следующую операцию: если общий луч, указанный управляющей информацией нисходящей линии связи, совпадает с лучом, используемым терминалом в текущий момент времени, и луч для приема набора ресурсов управления отличается от общего луча, использование общего луча после первого интервала времени после приема управляющей информации нисходящей линии связи.

[0021] Согласно варианту реализации, способ также включает следующую операцию: если общий луч, указанный управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени, использование общего луча после второго интервала времени после приема управляющей информации нисходящей линии связи или использование общего луча после третьего интервала времени после передачи ответного результата.

[0022] Согласно варианту реализации, управляющая информация нисходящей линии связи также конфигурируется для планирования общего физического канала нисходящей линии связи (PDSCH) и/или общего физического канала восходящей линии связи (PUSCH).

[0023] Согласно варианту реализации, ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для управляющей информации нисходящей линии связи, передается в сетевое устройство на основе второй информации о битовых ресурсах.

[0024] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

[0025] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах в том случае, если информация об общем луче и PDSCH принимаются успешно; и/или первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах в том случае, если не удается успешно принять информацию об общем луче и PDSCH.

[0026] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах.

[0027] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах в том случае, если успешно принимается информация об общем луче, а PDSCH успешно принять не удается.

[0028] В соответствии со вторым аспектом вариантов раскрытия настоящего изобретения предлагается способ обратной связи, выполняемый сетевым устройством. Способ обратной связи включает:

[0029] передачу управляющей информации нисходящей линии связи, сконфигурированной для индикации информации об общем луче; и прием ответного результата для индикации, корректно ли принята управляющая информация нисходящей линии связи.

[0030] Согласно варианту реализации, принимается ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи, и ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи указывает на то, что управляющая информация нисходящей линии связи не принята корректно.

[0031] Согласно варианту реализации, принимается ответ в виде подтверждения приема управляющей информации нисходящей линии связи, и ответ в виде подтверждения приема управляющей информации нисходящей линии связи указывает на то, что управляющая информация нисходящей линии связи принимается корректно.

[0032] Согласно варианту реализации, прием ответа в виде подтверждения приема управляющей информации нисходящей линии связи включает:

[0033] прием ответа в виде подтверждения приема управляющей информации нисходящей линии связи; ответ в виде подтверждения приема управляющей информации нисходящей линии связи указывает на то, что управляющая информация нисходящей линии связи принимается корректно, и общий луч, указываемый управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени.

[0034] Согласно варианту реализации, прием ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи включает прием ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи на основе первой информации о битовых ресурсах; при этом первая информация о битовых ресурсах конфигурируется для индикации ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи.

[0035] Согласно варианту реализации, первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге гибридного автоматического запроса повторной передачи, и кодовая книга гибридного автоматического запроса повторной передачи включает кодовую книгу первого типа и/или кодовую книгу второго типа.

[0036] Согласно варианту реализации, информация о битовых ресурсах включает позицию битов, и позиция битов определяется на основе позиции битов, соответствующей одному из следующих элементов:

[0037] транспортный блок динамического планирования; общий физический канал нисходящей линии связи полупостоянного планирования; группа кодовых блоков динамического планирования; сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования или информация о неактивном состоянии вторичной соты.

[0038] Согласно варианту реализации, управляющая информация нисходящей линии связи конфигурируется для индикации, является ли общий луч новым лучом.

[0039] Согласно варианту реализации, управляющая информация нисходящей линии связи также конфигурируется для планирования общего физического канала нисходящей линии связи (PDSCH) и/или общего физического канала восходящей линии связи (PUSCH).

[0040] Согласно варианту реализации, ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для управляющей информации нисходящей линии связи, принимается на основе второй информации о битовых ресурсах.

[0041] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

[0042] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах, и это указывает на то, что информация об общем луче и PDSCH принимаются успешно и/или на то, что информацию об общем луче и PDSCH успешно принять не удается.

[0043] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах.

[0044] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах, и это указывает на то, что успешно принимается информация об общем луче, a PDSCH успешно принять не удается.

[0045] В соответствии с третьим аспектом вариантов раскрытия настоящего изобретения предлагается устройство обратной связи, реализуемое терминалом. Устройство обратной связи содержит:

[0046] блок приема, сконфигурированный для приема управляющей информации нисходящей линии связи, сконфигурированной для индикации информации об общем луче; блок обработки, сконфигурированный для определения, корректно ли принята управляющая информация нисходящей линии связи; и блок передачи, сконфигурированный для передачи в сетевое устройство ответного результата для индикации, корректно ли принята управляющая информация нисходящей линии связи.

[0047] Согласно варианту реализации, блок передачи передает в сетевое устройство ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи в том случае, если управляющая информация нисходящей линии связи не принята корректно.

[0048] Согласно варианту реализации, блок передачи передает в сетевое устройство ответ в виде подтверждения приема управляющей информации нисходящей линии связи в том случае, если управляющая информация нисходящей линии связи принимается корректно.

[0049] Согласно варианту реализации, блок передачи передает в сетевое устройство ответ в виде подтверждения приема управляющей информации нисходящей линии связи в том случае, если управляющая информация нисходящей линии связи принимается корректно и общий луч, указываемый управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени.

[0050] Согласно варианту реализации, блок передачи не передает в сетевое устройство ответ в виде подтверждения приема управляющей информации нисходящей линии связи в том случае, если управляющая информация нисходящей линии связи принимается корректно и общий луч, указываемый управляющей информацией нисходящей линии связи, совпадает с лучом, используемым терминалом в текущий момент времени.

[0051] Согласно варианту реализации, блок передачи передает в сетевое устройство ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи на основе первой информации о битовых ресурсах; при этом первая информация о битовых ресурсах конфигурируется для индикации ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи.

[0052] Согласно варианту реализации, первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге гибридного автоматического запроса повторной передачи, и кодовая книга гибридного автоматического запроса повторной передачи включает кодовую книгу первого типа и/или кодовую книгу второго типа.

[0053] Согласно варианту реализации, информация о битовых ресурсах включает позицию битов, и позиция битов определяется на основе позиции битов, соответствующей одному из следующих элементов:

[0054] транспортный блок динамического планирования; общий физический канал нисходящей линии связи полупостоянного планирования; группа кодовых блоков динамического планирования; сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования или информация о неактивном состоянии вторичной соты.

[0055] Согласно варианту реализации, блок обработки определяет, совпадает ли общий луч, указываемый управляющей информацией нисходящей линии связи, с лучом, используемым терминалом в текущий момент времени, и этот процесс включает:

[0056] определение, совпадает ли общий луч, указываемый управляющей информацией нисходящей линии связи, с лучом, используемым терминалом в текущий момент времени, на основе общего луча, указываемого управляющей информацией нисходящей линии связи, и луча, используемого терминалом в текущий момент времени; и/или определение, совпадает ли общий луч, указываемый управляющей информацией нисходящей линии связи, с лучом, используемым терминалом в текущий момент времени, на основе управляющей информации нисходящей линии связи, при этом управляющая информация нисходящей линии связи конфигурируется для индикации, является ли общий луч новым лучом.

[0057] Согласно варианту реализации, если общий луч, указанный управляющей информацией нисходящей линии связи, совпадает с лучом, используемым терминалом в текущий момент времени, и луч для приема набора ресурсов управления отличается от общего луча, блок обработки определяет необходимость использования общего луча после первого интервала времени после приема управляющей информации нисходящей линии связи.

[0058] Согласно варианту реализации, если общий луч, указанный управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени, блок обработки определяет необходимость использования общего луча после второго интервала времени после приема управляющей информации нисходящей линии связи или использования общего луча после третьего интервала времени после передачи ответного результата.

[0059] Согласно варианту реализации, управляющая информация нисходящей линии связи также конфигурируется для планирования общего физического канала нисходящей линии связи (PDSCH) и/или общего физического канала восходящей линии связи (PUSCH).

[0060] Согласно варианту реализации, ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для управляющей информации нисходящей линии связи, передается в сетевое устройство на основе второй информации о битовых ресурсах.

[0061] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

[0062] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах в том случае, если информация об общем луче и PDSCH принимаются успешно; и/или первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах в том случае, если не удается успешно принять информацию об общем луче и PDSCH.

[0063] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах.

[0064] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах в том случае, если успешно принимается информация об общем луче, а PDSCH успешно принять не удается.

[0065] В соответствии с четвертым аспектом вариантов раскрытия настоящего изобретения предлагается устройство обратной связи, реализуемое сетевым устройством. Устройство содержит блок передачи, сконфигурированный для передачи управляющей информации нисходящей линии связи, сконфигурированной для индикации информации об общем луче; и блок приема, сконфигурированный для приема ответного результата для индикации, корректно ли принята управляющая информация нисходящей линии связи.

[0066] Согласно варианту реализации, блок приема принимает ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи, и ответ в виде отрицательного подтверждения приема указывает на то, что управляющая информация нисходящей линии связи не принята корректно.

[0067] Согласно варианту реализации, блок приема принимает ответ в виде подтверждения приема управляющей информации нисходящей линии связи, и ответ в виде подтверждения приема указывает на то, что управляющая информация нисходящей линии связи принимается корректно.

[0068] Согласно варианту реализации, блок приема принимает ответ в виде подтверждения приема управляющей информации нисходящей линии связи, и ответ в виде подтверждения приема указывает на то, что управляющая информация нисходящей линии связи принимается корректно, и общий луч, указываемый управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени.

[0069] Согласно варианту реализации, блок приема принимает ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи на основе первой информации о битовых ресурсах; при этом первая информация о битовых ресурсах конфигурируется для индикации ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи.

[0070] Согласно варианту реализации, первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге гибридного автоматического запроса повторной передачи, и кодовая книга гибридного автоматического запроса повторной передачи включает кодовую книгу первого типа и/или кодовую книгу второго типа.

[0071] Согласно варианту реализации, информация о битовых ресурсах включает позицию битов, и позиция битов определяется на основе позиции битов, соответствующей одному из следующих элементов:

[0072] транспортный блок динамического планирования; общий физический канал нисходящей линии связи полупостоянного планирования; группа кодовых блоков динамического планирования; сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования или информация о неактивном состоянии вторичной соты.

[0073] Согласно варианту реализации, управляющая информация нисходящей линии связи конфигурируется для индикации, является ли общий луч новым лучом.

[0074] Согласно варианту реализации, управляющая информация нисходящей линии связи также конфигурируется для планирования общего физического канала нисходящей линии связи (PDSCH) и/или общего физического канала восходящей линии связи (PUSCH).

[0075] Согласно варианту реализации, блок приема принимает ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для управляющей информации нисходящей линии связи, на основе второй информации о битовых ресурсах.

[0076] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

[0077] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах, и это указывает на то, что информация об общем луче и PDSCH принимаются успешно и/или на то, что информацию об общем луче и PDSCH успешно принять не удается.

[0078] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах.

[0079] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах, и это указывает на то, что успешно принимается информация об общем луче, a PDSCH успешно принять не удается.

[0080] В соответствии с пятым аспектом вариантов раскрытия настоящего изобретения предлагается устройство обратной связи. Устройство содержит:

[0081] процессор и память, в которой хранятся инструкции, выполняемые процессором;

[0082] при этом процессор сконфигурирован для выполнения способа обратной связи, соответствующего первому аспекту или любому варианту реализации первого аспекта.

[0083] В соответствии с шестым аспектом вариантов раскрытия настоящего изобретения предлагается устройство обратной связи. Устройство содержит:

[0084] процессор и память, в которой хранятся инструкции, выполняемые процессором;

[0085] при этом процессор сконфигурирован для выполнения способа обратной связи, соответствующего второму аспекту или любому варианту реализации второго аспекта.

[0086] В соответствии с седьмым аспектом вариантов раскрытия настоящего изобретения предлагается носитель информации, на котором хранятся инструкции. При исполнении процессором терминала инструкций, хранимых на носителе информации, терминал выполняет способ обратной связи согласно первому аспекту или любому варианту реализации первого аспекта.

[0087] В соответствии с восьмым аспектом вариантов раскрытия настоящего изобретения предлагается носитель информации, на котором хранятся инструкции. При исполнении процессором сетевого устройства инструкций, хранимых на носителе информации, сетевое устройство выполняет способ обратной связи согласно второму аспекту или любому варианту реализации второго аспекта.

[0088] Путем реализации технического решения, соответствующего вариантам раскрытия настоящего изобретения, можно добиться следующего положительного результата. Терминал принимает управляющую информацию нисходящей линии связи для индикации информации об общем луче, определяет, корректно ли принята управляющая информация нисходящей линии связи, и передает в сетевое устройство ответный результат для индикации, корректно ли принята управляющая информация нисходящей линии связи, благодаря чему на основе управляющей информации нисходящей линии связи можно определить, корректно ли принята терминалом информация об общем луче. Сетевое устройство принимает ответный результат для индикации, корректно ли принята управляющая информация нисходящей линии связи, и посредством раскрытия настоящего изобретения можно точно определить, корректно ли принята терминалом управляющая информация нисходящей линии связи, указанная информацией об общем луче. Кроме того, посредством раскрытия настоящего изобретения можно уменьшить непроизводительные расходы при сигнализации HARQ ACK по сравнению со способом обратной связи HARQ при мультиплексировании PDSCH.

[0089] Следует принимать во внимание, что последующее подробное описание представлено только в качестве примера и иллюстрации и не должно рассматриваться как ограничивающее объем раскрытия настоящего изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0090] Прилагаемые чертежи, которые включены в состав этого описания и составляют одну из его частей, иллюстрируют варианты осуществления, соответствующие раскрытию настоящего изобретения, и совместно с описанием объясняют принцип раскрытия настоящего изобретения.

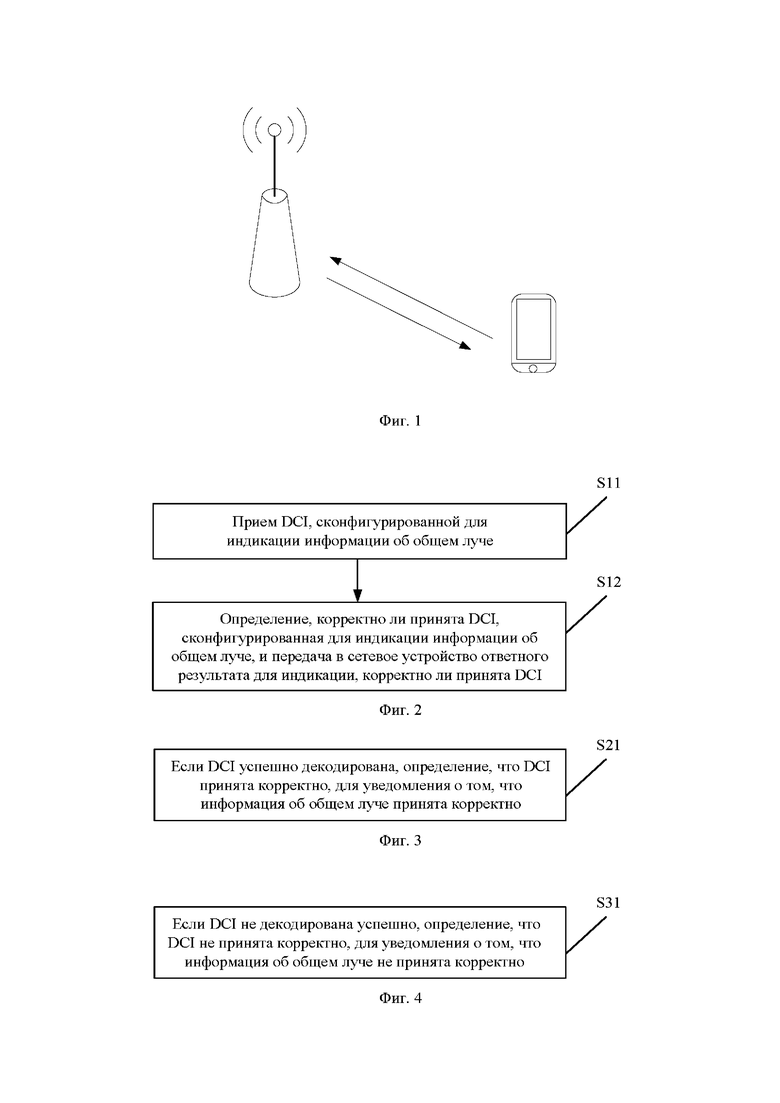

[0091] На фиг.1 показана блок-схема системы беспроводной связи в соответствии с примером осуществления настоящего изобретения.

[0092] На фиг.2 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[0093] На фиг.3 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[0094] На фиг.4 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[0095] На фиг.5 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[0096] На фиг.6 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[0097] На фиг.7 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[0098] На фиг.8 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

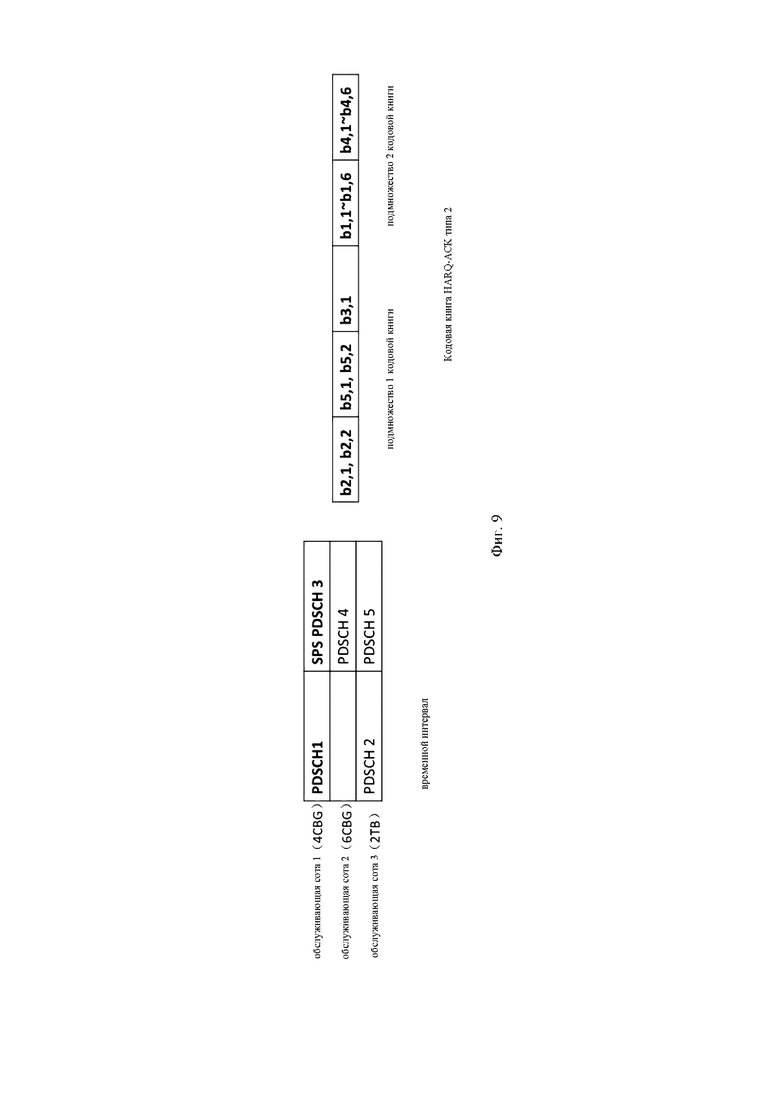

[0099] На фиг.9 показана схема сопоставления позиций битов в соответствии с примером осуществления настоящего изобретения.

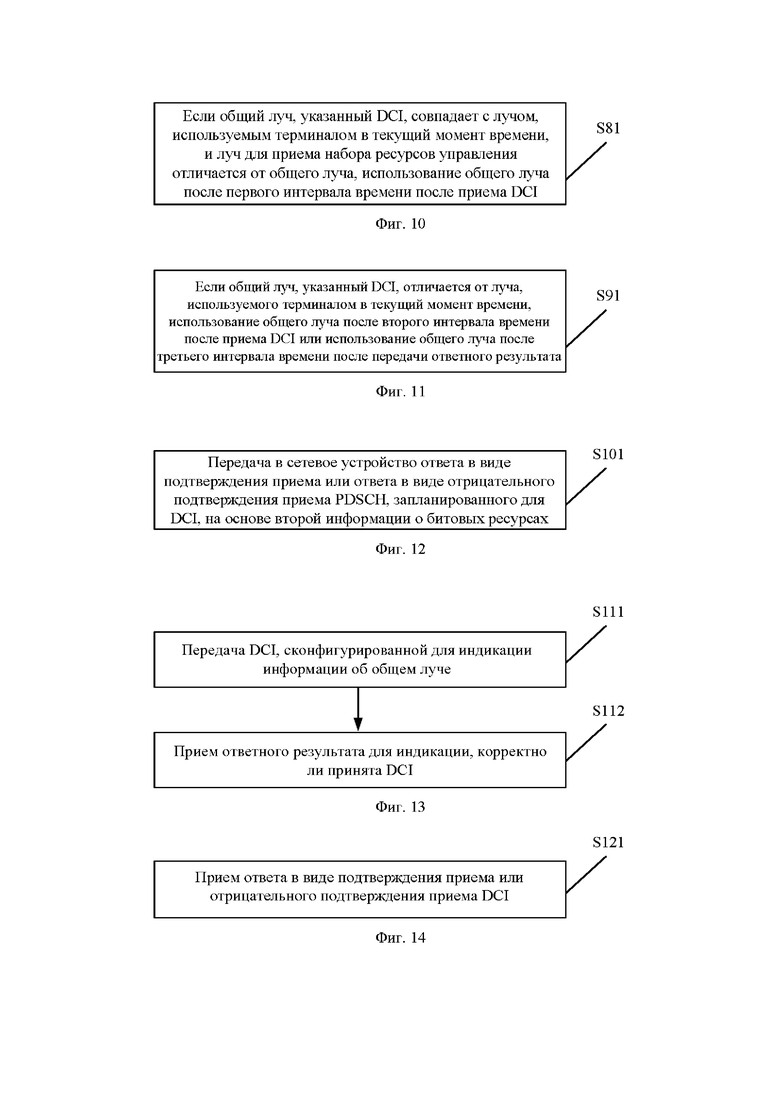

[00100] На фиг.10 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[00101] На фиг.11 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[00102] На фиг.12 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[00103] На фиг.13 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[00104] На фиг.14 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

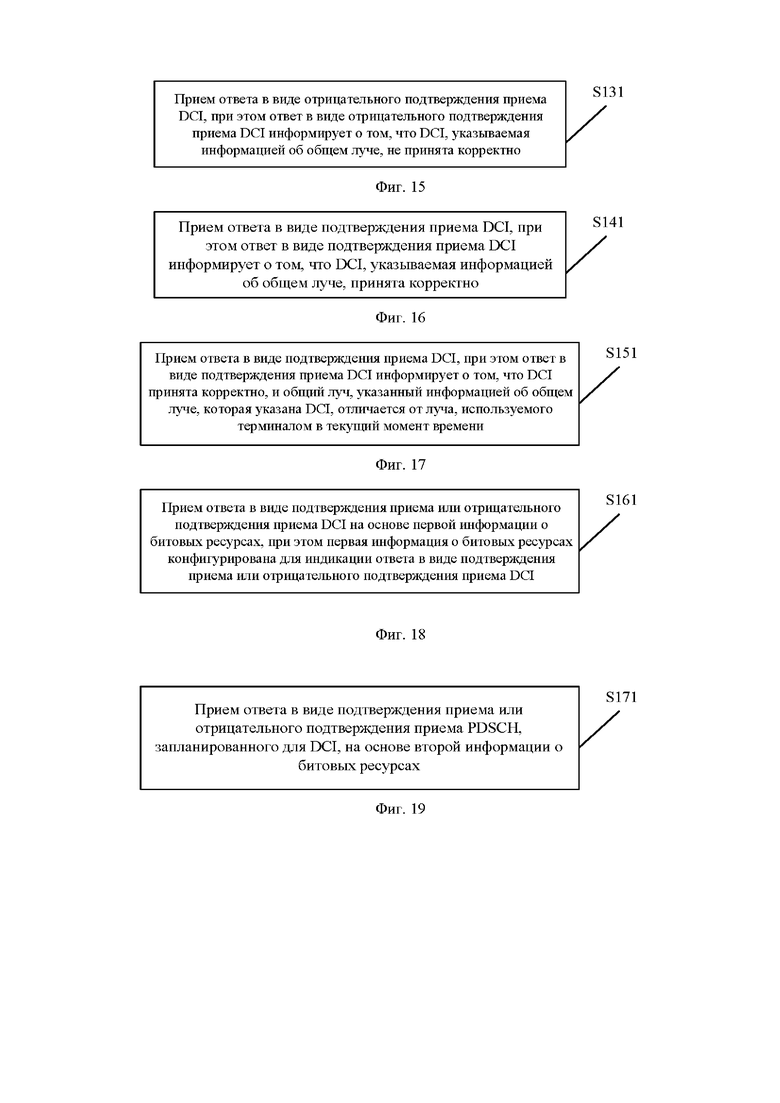

[00105] На фиг.15 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[00106] На фиг.16 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[00107] На фиг.17 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[00108] На фиг.18 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

[00109] На фиг.19 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения.

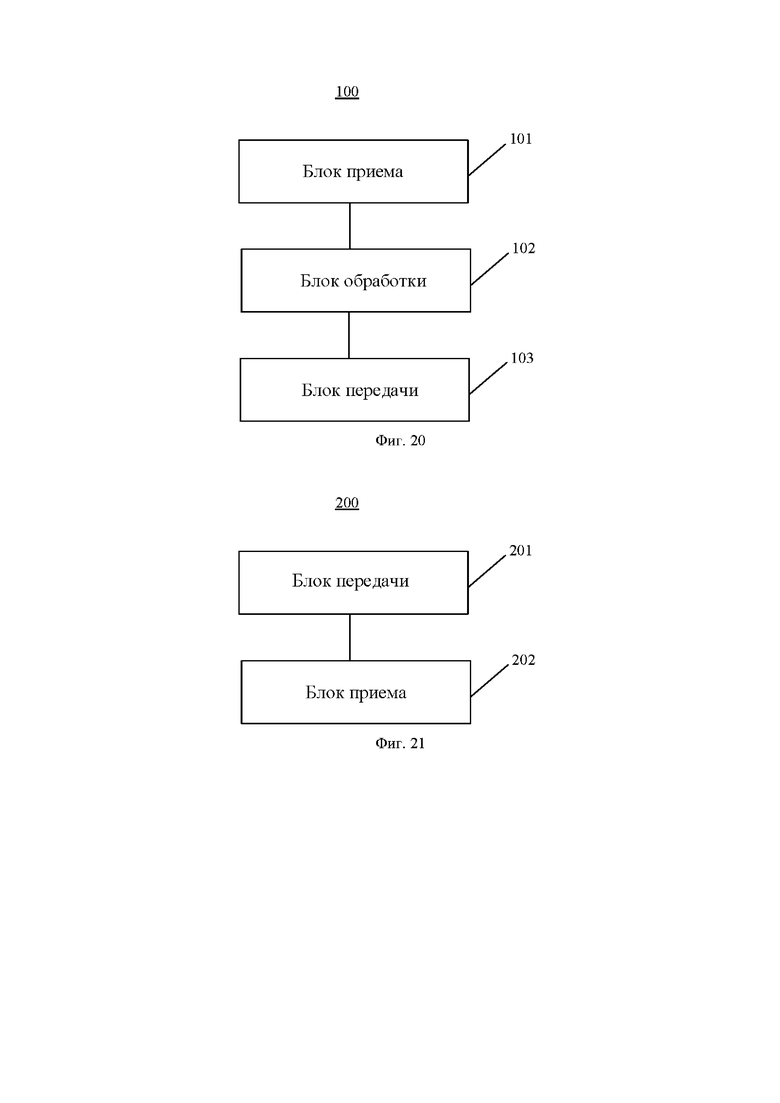

[00110] На фиг.20 показана блок-схема устройства обратной связи в соответствии с примером осуществления настоящего изобретения.

[00111] На фиг.21 показана блок-схема устройства обратной связи в соответствии с примером осуществления настоящего изобретения.

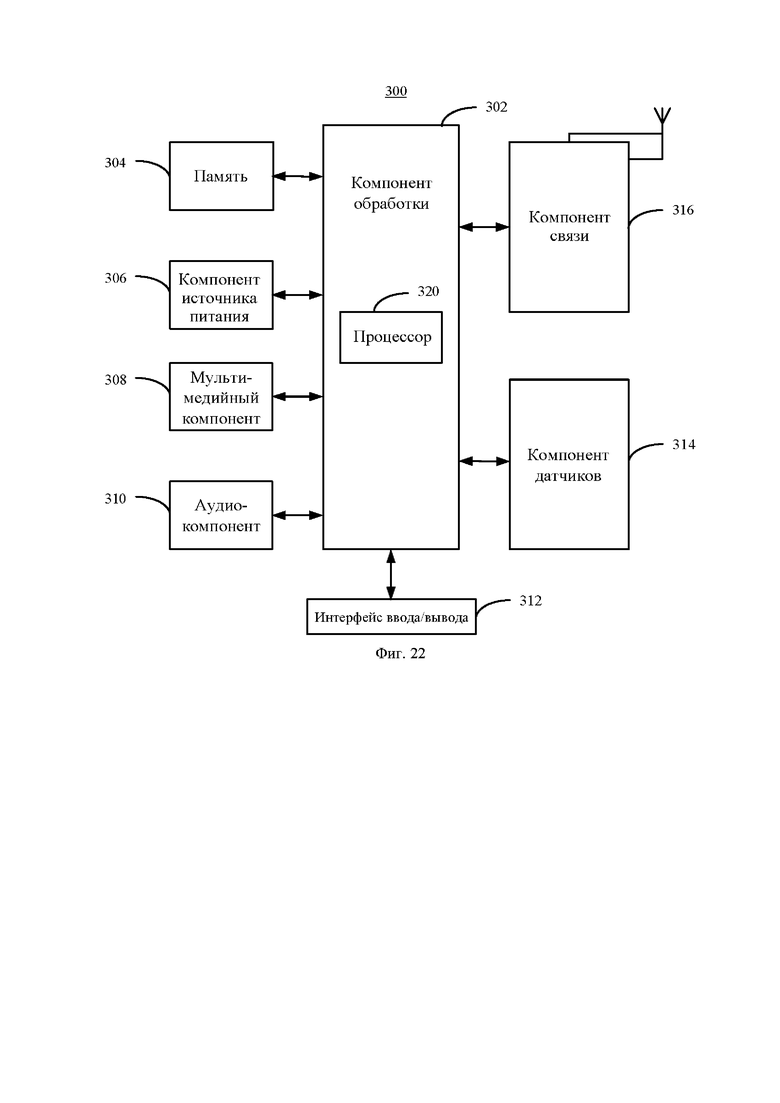

[00112] На фиг.22 показана блок-схема устройства обратной связи в соответствии с примером осуществления настоящего изобретения.

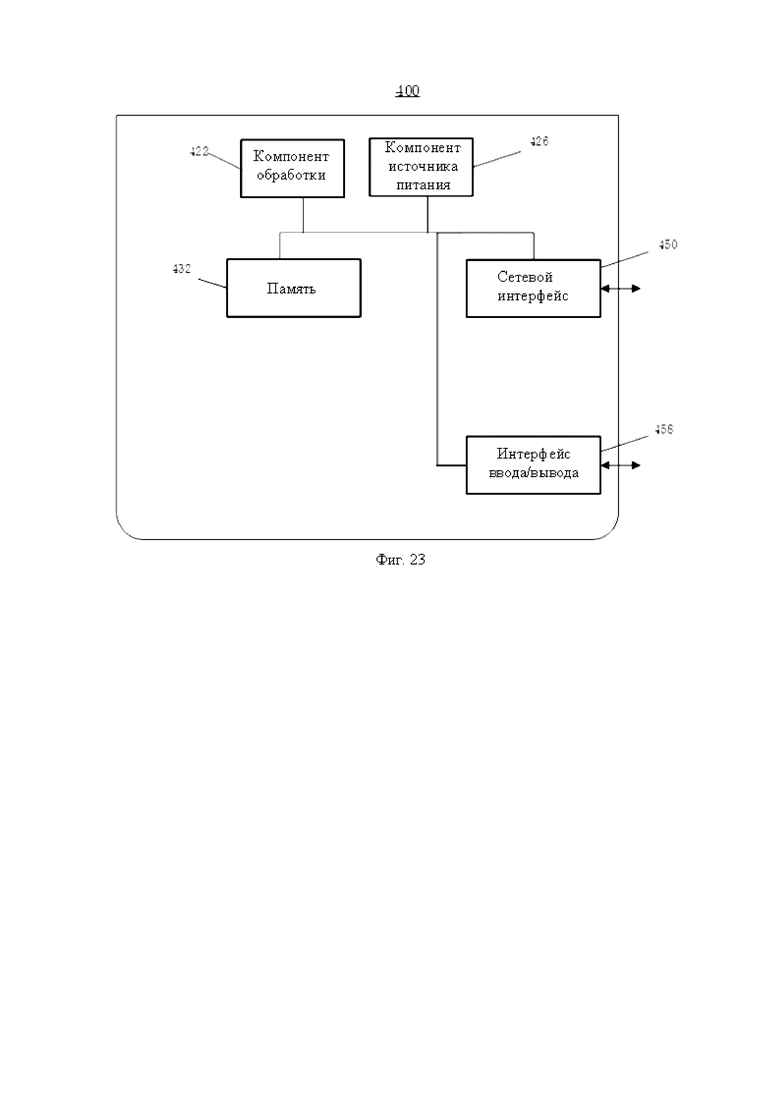

[00113] На фиг.23 показана блок-схема устройства обратной связи в соответствии с примером осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[00114] Далее более подробно описываются варианты и примеры осуществления настоящего изобретения, иллюстрируемые посредством прилагаемых чертежей. Последующее описание приводится со ссылками на прилагаемые чертежи, на которых одинаковые номера обозначают одинаковые или схожие элементы, если явно не указано иное. Изложенные в последующем описании примеры осуществления не охватывают всех вариантов реализации, не противоречащих раскрытию настоящего изобретения. Напротив, в этом описании приводятся только примеры реализации устройств и способов, соответствующих некоторым аспектам раскрытия настоящего изобретения, сущность которого излагается в прилагаемой формуле изобретения.

[00115] Способ обратной связи, соответствующий вариантам раскрытия настоящего изобретения, применим к системе беспроводной связи, показанной на фиг.1. На фиг.1 показано, что система беспроводной связи содержит терминал и сетевое устройство. Терминал соединяется с сетевым устройством с помощью ресурса беспроводной связи и выполняет передачу и прием данных.

[00116] Следует принимать во внимание, что система беспроводной связи показана на фиг.1 только для примера. Система беспроводной связи может также содержать другие сетевые устройства, не показанные на фиг.1, например, устройство базовой сети, беспроводный повторитель и беспроводное транзитное устройство. Количество сетевых устройств и количество терминалов, содержащихся в системе беспроводной связи, не ограничено вариантами раскрытия настоящего изобретения.

[00117] Следует также принимать во внимание, что система беспроводной связи, соответствующая вариантам раскрытия настоящего изобретения, является сетью, выполняющей функцию беспроводной связи. В системе беспроводной связи могут применяться различные технологии связи, например, множественный доступ с кодовым разделением (CDMA, Code Division Multiple Access), широкополосный множественный доступ с кодовым разделением (WCDMA, Wideband Code Division Multiple Access), множественный доступ с разделением по времени (TDMA, Time Division Multiple Access), множественный доступ с разделением по частоте (FDMA, Frequency Division Multiple Access), ортогональный множественный доступ с разделением по частоте (OFDMA, Orthogonal Frequency-Division Multiple Access), FDMA с одной несущей (SC-FDMA, Single Carrier FDMA) и множественный доступ с контролем несущей и предотвращением конфликтов. В зависимости от факторов, характеризующих различные сети, таких как пропускная способность, скорость передачи, задержка по времени и т.д., сети могут классифицироваться как сеть 2G (второго поколения), сеть 3G, сеть 4G или сеть следующего поколения, такая как сеть 5G, также называемая сетью новой радиотехнологии (NR, New Radio). Для простоты описания в последующих примерах раскрытия настоящего изобретения сеть беспроводной связи иногда называется просто сетью.

[00118] Кроме того, сетевое устройство, задействованное в раскрытии настоящего изобретения, может также называться сетевым устройством беспроводного доступа. Сетевое устройство беспроводного доступа может представлять собой точку доступа (АР, Access Point), беспроводный узел повторителя, беспроводный транзитный узел, пункт передачи (TP, Transmission Point) или приемопередающий пункт (TRP, Transmission and Reception Point) и т.д., в базовой станции устройство может представлять собой усовершенствованный узел В (базовая станция), опорную базовую станцию и беспроводную систему точного воспроизведения (WIFI, Wireless Fidelity), или также может представлять собой узел gNB в системе NR либо компонент или часть устройств, формирующих базовую станцию Кроме того, сетевое устройство может представлять собой устройство, установленное на транспортном средстве в Интернет-системе подвижной связи (V2X). Следует принимать во внимание, что конкретная технология и конкретная форма, применяемая сетевым устройством, может не ограничиваться вариантами раскрытия настоящего изобретения.

[00119] Кроме того, терминал в раскрытии настоящего изобретения также может называться оконечным устройством, пользовательским оборудованием (UE, User Equipment), мобильной станцией (MS, Mobile Station), мобильным терминалом (МТ, Mobile Terminal) и т.д., то есть устройством, предоставляющим пользователю связь для передачи речи и/или данных. Например, терминал может представлять собой переносное устройство или устройство, устанавливаемое на транспортном средстве, и т.д. и поддерживающее функцию беспроводного соединения. В настоящее время некоторые терминалы могут представлять собой, например, мобильный телефон, переносной персональный компьютер (РРС, Pocket Personal Computer), карманный компьютер, персональное информационное устройство (PDA, Personal Digital Assistant), ноутбук, планшет, носимое устройство или устройство, установленное на транспортном средстве. Кроме того, терминал также может представлять собой устройство, установленное на транспортном средстве в Интернет-системе подвижной связи (V2X). Следует принимать во внимание, что конкретная технология и конкретная форма, применяемая терминалом, не ограничивается вариантами раскрытия настоящего изобретения.

[00120] Согласно раскрытию настоящего изобретения, терминал передает данные в сетевое устройство на основе луча. В процессе выполнения передачи данных на основе луча используется общий луч для индикации каналов и/или опорных сигналов с целью уменьшения непроизводительных расходов при сигнализации. На современном уровне техники опорный сигнал может отдельно указывать передачу в нисходящей линии связи и передачу в восходящей линии связи или совместно указывать передачу в нисходящей линии связи и передачу в восходящей линии связи. Например, если сетевое устройство указывает общий луч для нисходящей линии связи, то общий луч может конфигурироваться для индикации PDSCH терминала и всех PDCCH или части PDCCH (например, PDCCH, выделенного для UE) терминала. Если сетевое устройство указывает общий луч для восходящей линии связи, то общий луч может конфигурироваться для индикации PUSCH терминала и всех PUCCH или части PUCCH терминала. Если сетевое устройство указывает один общий луч, то луч может конфигурироваться для каналов восходящей и нисходящей линии связи и/или опорных сигналов терминала.

[00121] Общий луч является индикатором, указывающим на то, какие используются каналы и/или опорные сигналы, и эта индикация осуществляется посредством сигнализации или определяется в стандарте, в результате чего терминал может получить эту информацию.

[00122] На современном уровне техники сигнализация DCI для планирования PDSCH используется для индикации общего луча, и корректность приема информации об общем луче в DCI определяется путем мультиплексирования ответа HARQ ACK канала PDSCH. Например, если ответом HARQ ACK канала PDSCH является NACK, это указывает на то, что произошел отказ как при приеме PDSCH, так и при приеме информации об общем луче. Если ответом HARQ ACK канала PDSCH является ACK, это указывает на то, что успешно приняты PDSCH и информация об общем луче. Однако, фактически, если ответом HARQ ACK канала PDCCH является NACK, все еще существует ситуация, в которой сигнализация DCI PDCCH успешно декодируется, то есть информация об общем луче принимается успешно, но при приеме PDSCH возникает отказ. Таким образом, в этом случае ответ NACK, возвращаемый терминалом, не может в точности информировать сетевое устройство о том, была ли принята успешно информация об общем луче. То есть, путем мультиплексирования ответа HARQ ACK канала PDSCH сетевое устройство не может точно определить, была ли принята корректно информация об общем луче, указанная DCI.

[00123] Согласно варианту раскрытия настоящего изобретения, предлагается способ обратной связи, в основном применимый к сценарию, в котором осуществляется обратная связь HARQ ACK, если сигнализация DCI указывает информацию об общем луче. Терминал принимает DCI для индикации информации об общем луче и определяет, корректно ли принята DCI для индикации информации об общем луче, а затем передает в сетевое устройство ответный результат для индикации, корректно ли принята DCI. Таким образом, уменьшаются непроизводительных расходы при сигнализации HARQ ACK и гарантируется, что сетевое устройство в точности получает сведения о том, корректно ли принята терминалом информация об общем луче.

[00124] Согласно раскрытию настоящего изобретения, DCI конфигурируется для индикации одного или более лучей. Общий луч иногда может называться общим состоянием индикации конфигурации передачи (common TCI state) или унифицированным состоянием TCI. Если используется унифицированное состояние TCI как для нисходящей линии связи, так и для восходящей линия связи, это состояние также может называться совместным состоянием TCI. Если унифицированное состояние TCI используется только для нисходящей линии связи или для восходящей линии связи, это состояние также может называться отдельным состоянием UL TCI или отдельным состоянием DL TCI.

[00125] Следует принимать во внимание, что общее состояние TCI/унифицированное состояние TCI в рамках раскрытия настоящего изобретения следует рассматривать как состояние, соответствующее общему лучу. Согласно варианту раскрытия настоящего изобретения, термины общий луч и общее состояние TCI / унифицированное состояние TCI иногда используются взаимозаменяемо, и специалисты в этой области техники должны понимать согласованность этих значений.

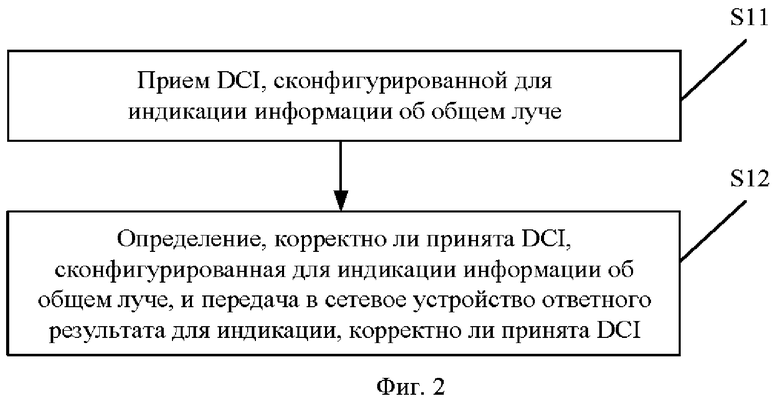

[00126] На фиг.2 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Как показано на фиг.2, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00127] На шаге S11 осуществляется прием DCI. DCI конфигурируется для индикации информации об общем луче.

[00128] На шаге S12 определяется, корректно ли принята DCI для индикации информации об общем луче, а затем в сетевое устройство передается ответный результат для индикации, корректно ли принята DCI.

[00129] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, терминал принимает DCI, которая сконфигурирована для индикации информации об общем луче. Информация об общем луче конфигурируется для индикации лучей, соответствующих всем членам в группе общего луча. Терминал определяет, корректно ли принята информация об общем луче, указанная DCI, и возвращает в сетевое устройство информацию HARQ ACK/NACK.

[00130] Следует принимать во внимание, что согласно раскрытию настоящего изобретения, член в группе общего луча включает по меньшей мере один канал и/или по меньшей мере один ресурс опорного сигнала. Каналы включают по меньшей мере один из следующих каналов: PDCCH, PDSCH, PUSCH, PUCCH, физический канал произвольного доступа (PRACH, Physical Random Access Channel) и физический широковещательный канал (РВСН, Physical Broadcast Channel).

[00131] Кроме того, если член группы включает PDCCH, он может представлять собой набор ресурсов управления (CORESET, Control Resource Set) для передачи PDCCH.

[00132] PDSCH может указываться посредством CORESET для планирования PDSCH или указываться идентификатором полупостоянного PDSCH. PUCCH представляется идентификатором ресурса PUCCH или идентифицируется CORESET для планирования PUCCH. PUSCH указывается посредством CORESET для планирования PUSCH или идентифицируется сконфигурированным PUSCH для предоставления ресурсов. PRACH указывается посредством идентификатора ресурса произвольного доступа. РВСН указывается посредством сигнала синхронизации и индекса блока РВСН (индекса SSB).

[00133] Следует принимать во внимание, что согласно варианту раскрытия настоящего изобретения ресурс опорного сигнала члена, входящего в группу общего луча, включает по меньшей мере один из следующих элементов: опорный сигнал информации о состоянии канала (CSI-RS, Channel State Information-Reference Signal), зондирующий опорный сигнал (SRS, Sounding Reference Signal), опорный сигнал позиционирования (PRS, Positioning Reference Signal), опорный сигнал отслеживания (TRS, Tracking Reference Signal), сигнал синхронизации и блок РВСН (SSB, Synchronization Signal and РВСН Block) и т.д.

[00134] CSI-RS включает в свой состав CSI-RS для измерения информации о состоянии канала или CSI-RS для измерения луча, или CSI-RS для оценки потерь в тракте передачи. SRS включает в свой состав SRS для измерения информации о состоянии канала на основе кодовой книги или в отсутствие кодовой книги, SRS для измерения луча или SRS для измерения позиционирования. Ресурс опорного сигнала указывается идентификатором ресурса или идентификатором набора ресурсов.

[00135] Согласно способу обратной связи, представленному посредством варианта раскрытия настоящего изобретения, с одной стороны, DCI, принимаемая терминалом, также конфигурируется для планирования PDSCH и/или PUSCH. Например, DCI также конфигурируется для планирования ресурса временной и/или частотной области для PDSCH.

[00136] Согласно способу обратной связи, представленному посредством варианта раскрытия настоящего изобретения, с другой стороны, DCI, принимаемая терминалом, конфигурируется только для индикации информации об общем луче и не конфигурируется для планирования PDSCH и/или PUSCH.

[00137] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, определение терминалом, корректно ли принимается DCI, можно рассматривать как определение, корректно ли принимается информация об общем луче, на основе DCI. В последующих вариантах осуществления иногда определение, корректно ли принимается DCI, и определение, корректно ли принимается информация об общем луче, используется взаимозаменяемо, и специалисты в этой области техники должны понимать согласованность этих значений.

[00138] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, терминал может определять, корректно ли принимается информация об общем луче, на основе того, успешно ли декодирована DCI.

[00139] На фиг.3 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.3, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00140] На шаге S21 в том случае, если DCI успешно декодирована, определяется, что DCI корректно принята, и это означает, что успешно принята информация об общем луче.

[00141] На фиг.4 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.4, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00142] На шаге S31 в том случае, если DCI декодируется неудачно, определяется, что DCI не принята корректно, и это означает, что корректно не принята информация об общем луче.

[00143] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, терминал передает в сетевое устройство ответный результат для индикации, корректно ли принята DCI, и это можно рассматривать как передачу терминалом в сетевое устройство ответного результата для индикации, корректно ли принимается информация об общем луче. Согласно варианту раскрытия настоящего изобретения, терминал может передавать в сетевое устройство ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема DCI для индикации, корректно ли принимается информация об общем луче.

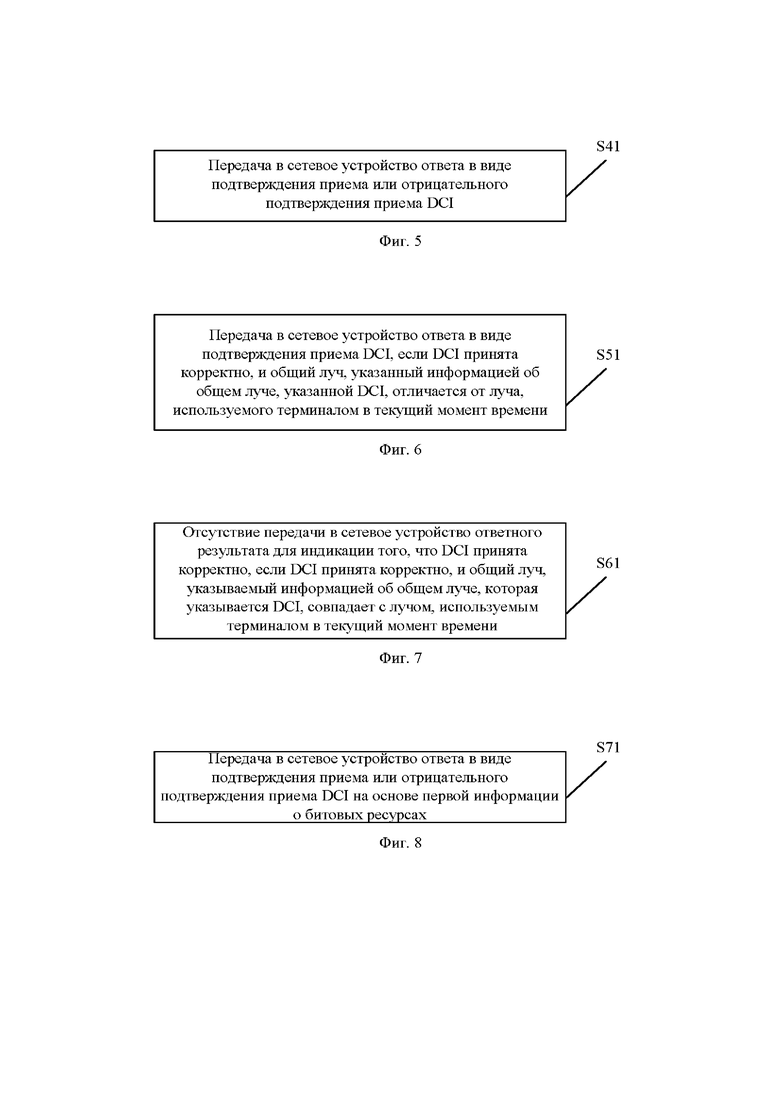

[00144] На фиг.5 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.5, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00145] На шаге S41 в сетевое устройство передается ответ в виде подтверждения или отрицательного подтверждения приема DCI.

[00146] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, если DCI не принята корректно, в сетевое устройство передается ответ в виде отрицательного подтверждения приема DCI, что указывает на некорректность приема информации об общем луче.

[00147] Согласно другому способу обратной связи, представленному в рамках раскрытия настоящего изобретения, если DCI принимается корректно, в сетевое устройство передается ответ в виде подтверждения приема DCI, что указывает на корректность приема информации об общем луче.

[00148] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, терминал определяет, корректно ли принимается информация об общем луче, указанная DCI. Если информация об общем луче принимается корректно, терминал также может определить, совпадает ли луч, указанный информацией об общем луче, указанной DCI, с лучом, используемым терминалом в текущий момент времени.

[00149] Согласно варианту раскрытия настоящего изобретения при определении, совпадает ли общий луч, указанный информацией об общем луче, указанной DCI, с лучом, используемым терминалом в текущий момент времени, с одной стороны, терминал может декодировать информацию об общем луче, указанную DCI, сравнить общий луч, указанный информацией об общем луче, указанной DCI, с лучом, используемым терминалом в текущий момент времени, и определить, совпадает ли общий луч, указанный информацией об общем луче, указанной DCI, с лучом, используемым терминалом в текущий момент времени. С другой стороны, DCI также содержит битовую информацию для индикации, является ли общий луч новым лучом. Терминал декодирует DCI и определяет, совпадает ли общий луч, указанный DCI, с лучом, используемым терминалом в текущий момент времени, на основе битовой информации для индикации, является ли общий луч новым лучом, при этом битовая информация указывается посредством DCI.

[00150] Согласно варианту реализации, если информация об общем луче принимается корректно и общий луч, указываемый DCI, отличается от луча, используемого терминалом в текущий момент времени, в сетевое устройство передается ответ в виде подтверждения приема DCI.

[00151] На фиг.6 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.6, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00152] На шаге S51 в сетевое устройство передается ответ в виде подтверждения приема DCI, если DCI и общий луч, указанный информацией об общем луче, которая указана DCI, отличается от луча, используемого терминалом в текущий момент времени.

[00153] Согласно реализации, если DCI принимается корректно и общий луч, указываемый информацией об общем луче, которая указывается DCI, совпадает с лучом, используемым терминалом в текущий момент времени, в сетевое устройство не передается ответный результат в виде индикации о корректном приеме DCI.

[00154] На фиг.7 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.7, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00155] На шаге S61, в сетевое устройство не передается ответный результат для индикации того, что DCI принята корректно, если DCI принята корректно, и общий луч, указываемый информацией об общем луче, которая указывается DCI, совпадает с лучом, используемым терминалом в текущий момент времени.

[00156] Например, согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, терминал определяет, успешно ли принимается информация об общем луче, указываемая DCI, на основе того, успешно ли принимается DCI. Если определяется, что DCI принимается успешно, терминал определяет, что информация об общем луче, указываемая DCI, принимается успешно. Терминал определяет, совпадает ли общий луч, указываемый DCI, с лучом, используемым терминалом в текущий момент времени. Если общий луч, указываемый DCI, совпадает с лучом, используемым терминалом в текущий момент времени, терминал не возвращает ACK и/или NACK для сигнализации DCI. Например, битовое значение, равное 1, идентифицирует ACK, а битовое значение, равное 0, идентифицирует NACK. В альтернативном варианте битовое значение, равное 0, идентифицирует ACK, а битовое значение, равное 1, идентифицирует NACK. Если общий луч, указываемый DCI, отличается от луча, используемого терминалом в текущий момент времени, терминал может возвратить ACK для сигнализации DCI. Если терминал определяет, что информация об общем луче, указываемая DCI, принимается неудачно, терминал может возвратить NACK для сигнализации DCI.

[00157] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, при передаче в сетевое устройство ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема DCI терминал может передать в сетевое устройство ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема DCI на основе информации о битовых ресурсах. Для удобства описания информация о битовых ресурсах для индикации ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема DCI называется первой информацией о битовых ресурсах.

[00158] На фиг.8 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.8, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00159] На шаге S71 в сетевое устройство передается ответ в виде подтверждения или отрицательного подтверждения приема DCI на основе первой информации о битовых ресурсах.

[00160] Первая информация о битовых ресурсах конфигурируется для индикации ответа в виде подтверждения или отрицательного подтверждения приема DCI. Первая информация о битовых ресурсах также может рассматриваться как информация о битовых ресурсах для индикации DCI HARQ ACK. DCI HARQ ACK может рассматриваться как DCI HARQ ACK для индикации информации об общем луче.

[00161] Согласно варианту реализации, первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге HARQ ACK, и кодовая книга HARQ ACK включает кодовые книги одинакового типа или кодовые книги различных типов, например, кодовую книгу первого типа и/или кодовую книгу второго типа. Кодовая книга первого типа может представлять собой фиксированную кодовую книгу, а кодовая книга второго типа может представлять собой динамическую кодовую книгу.

[00162] Согласно реализации первая информация о битовых ресурсах может включать в свой состав позицию битов.

[00163] Например, позиция битов в кодовой книге HARQ, которая включается в первую информацию о битовых ресурсах DCI HARQ ACK, включает фиксированную кодовую книгу первого типа и динамическую кодовую книгу второго типа.

[00164] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, позиция битов в кодовой книге HARQ, которая включается в первую информацию о битовых ресурсах DCI HARQ ACK, может определяться на основе позиции битов, соответствующей одному из следующих элементов.

[00165] А: Транспортный блок динамического планирования (ТВ, Transport Block).

[00166] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, позиция битов в кодовой книге HARQ, которая включается в первую информацию о битовых ресурсах DCI HARQ ACK, определяется как один динамически запланированный ТВ. Например, позиция битов DCI HARQ ACK в кодовой книге HARQ определяется как первый ТВ или последний ТВ.

[00167] В: PDSCH полупостоянного планирования (SPS, Semi-Persistent Scheduling).

[00168] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, позиция битов в кодовой книге HARQ, которая включается в первую информацию о битовых ресурсах DCI HARQ ACK, определяется как один SPS PDSCH. Например, позиция битов DCI HARQ ACK в кодовой книге HARQ определяется как первый SPS PDSCH или последний SPS PDSCH.

[00169] С: Группа блоков кодов динамического планирования (CBG, Code Block Group).

[00170] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, позиция битов в кодовой книге HARQ, которая включается в первую информацию о битовых ресурсах DCI HARQ ACK, определяется как один динамически запланированный CBG. Например, позиция битов DCI HARQ ACK в кодовой книге HARQ определяется как первый CBG или последний CBG.

[00171] D: Сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования (освобождение SPS PDSCH).

[00172] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, позиция битов в кодовой книге HARQ, которая включается в первую информацию о битовых ресурсах DCI HARQ ACK, определяется как одно сообщение освобождения SPS PDSCH. Например, позиция битов DCI HARQ ACK в кодовой книге HARQ определяется как первое сообщение освобождения SPS PDSCH или последнее сообщение освобождения SPS PDSCH.

[00173] В том случае если информация индикации общего луча и сообщение освобождения SPS PDSCH одновременно не появляются, бит обратной связи HARQ информации индикации общего луча размещается в позиции освобождения SPS PDSCH для обратной связи. Позиция битов обратной связи HARQ освобождения SPS PDSCH совпадает с позицией битов обратной связи HARQ SPS PDSCH.

[00174] Е: Информация о неактивном состоянии вторичной соты (SCell dormancy).

[00175] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, позиция битов в кодовой книге HARQ, которая включается в первую информацию о битовых ресурсах DCI HARQ ACK, определяется в виде одного сообщения о неактивном состоянии SCell. Например, позиция битов DCI HARQ ACK в кодовой книге HARQ определяется как первая информация о неактивном состоянии SPS PDSCH или последняя информация о неактивном состоянии SPS PDSCH.

[00176] На современном уровне техники при определении позиции битов обратной связи HARQ, соответствующей ТВ, CBG или освобождению SPS PDSCH каждого PDSCH, самый ранний временной блок проверяется первым, а затем проверяется ТВ, CBG или освобождение SPS PDSCH каждого PDSCH в обслуживающей соте с минимальным индексом обслуживающей соты в пределах одного временного блока. Кроме того, для одной и той же соты бит обратной связи HARQ, основанной на ТВ, находится в одном подмножестве кодовых книг, и бит обратной связи HARQ, основанной на обратной связи CBG, находится в другом подмножестве кодовой книги. Другими словами, бит каждой обратной связи HARQ характеризуется соответствующей позицией, следовательно, как указано выше, обратная связь HARQ для DCI, указываемой информацией об индикаторе луча, может размещаться в той же позиции, что и один из следующих элементов: ТВ, CBG, освобождение SPS PDSCH и неактивное состояние SCell.

[00177] Например, предположим, что сота cell#l сконфигурирована с использованием передачи CBG, и один PDSCH поддерживает до 4 CBG, и сота cell#2 сконфигурирована с использованием передачи CBG и один PDSCH поддерживает до 6 CBG, каждый PDSCH динамического планирования в подмножестве 2 кодовой книги соответствует 6-битовому ACK/NACK. Если считать, что сота cell#3 не сконфигурирована с использованием передачи CBG, и один PDSCH поддерживает до 2 ТВ, то каждый PDSCH динамического планирования в подмножестве 1 кодовой книги соответствует 2-битовому ACK/NACK. ACK/NACK, соответствующий PDSCH динамического планирования в подмножестве 1 кодовой книги, рассматривается первым, в то время как ACK/NACK, соответствующий SPS PDSCH, отображается в конце подмножества 1 кодовой книги, и один SPS PDSCH соответствует однобитовой информации ACK/NACK. На фиг.9 b_i,j идентифицирует информацию ACK/NACK j-го бита, соответствующего PDSCH i. Например, b_1,2 на фиг.9 идентифицирует информацию ACK/NACK первого бита, соответствующего PDSCH 2. b_2,2 на фиг.9 идентифицирует информацию ACK/NACK второго бита, соответствующего PDSCH 2.

[00178] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, терминал может определить время использования общего луча, указанного информацией об общем луче.

[00179] На фиг.10 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.10, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00180] На шаге S81, если общий луч, указанный DCI, совпадает с лучом, используемым терминалом в текущий момент времени, и луч для приема набора ресурсов управления отличается от общего луча, используется общий луч после первого отрезка времени после приема DCI.

[00181] Например, общий луч, указываемый DCI, совпадает с лучом, используемым терминалом в текущий момент времени (общий луч является старым лучом). Если луч для приема CORESET отличается от общего луча, используется время ТО после сигнализации DCI. Время ТО может быть аналогично интервалу времени R16, что не ограничивается данным описанием.

[00182] На фиг.11 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.11, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00183] На шаге S91, если общий луч, указанный DCI, отличается от луча, используемого терминалом в текущий момент времени, используется общий луч после второго интервала времени после приема DCI, или используется общий луч после третьего интервала времени после передачи ответного результата.

[00184] Например, общий луч, указываемый DCI, отличается от луча, используемого терминалом в текущий момент времени (общий луч является новым лучом). Используемое время является временем Т1 после сигнализации DCI и/или временем Т2 после обратной связи HARQ ACK. Время Т1 может быть аналогично отрезку времени R16 или также включать время для обратной связи HARQ ACK, что не ограничивается данным описанием.

[00185] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, в том случае, если DCI конфигурируется для индикации информации об общем луче и для планирования PDSCH и/или PUSCH, терминал может передавать в сетевое устройство ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для DCI, на основе информации о битовых ресурсах. Для удобства описания информация о битовых ресурсах ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема PDSCH, запланированного для DCI, называется второй информацией о битовых ресурсах.

[00186] На фиг.12 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.12, способ обратной связи может выполняться терминалом и включает следующие шаги.

[00187] На шаге S101 в сетевое устройство передается ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для DCI, на основе второй информации о битовых ресурсах.

[00188] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

[00189] Первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах в том случае, если успешно принимается информация об общем луче и PDSCH. И/или первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах в том случае, если не удается успешно принять информацию об общем луче и PDSCH.

[00190] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах.

[00191] Первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах в том случае, если успешно принимается информация об общем луче, a PDSCH успешно принять не удается.

[00192] Согласно способу обратной связи, представленному в рамках раскрытия настоящего изобретения, терминал принимает DCI для индикации информации об общем луче, определяет, корректно ли принята DCI, для определения, корректно ли принята информация об общем луче, указанная DCI, и передает в сетевое устройство ответный результат для индикации, корректно ли принята DCI. Таким образом, раскрытие настоящего изобретения позволяет точно определить, корректно ли принята терминалом управляющая информация нисходящей линии связи, указанная информацией об общем луче. Кроме того, посредством раскрытия настоящего изобретения можно уменьшить непроизводительные расходы при сигнализации HARQ ACK по сравнению со способом обратной связи HARQ при мультиплексировании PDSCH. Сетевое устройство принимает ответный результат для индикации, корректно ли принята DCI, благодаря чему можно точно определить, корректно ли принята терминалом информация об общем луче, указанная DCI.

[00193] На основе той же концепции согласно вариантам раскрытия настоящего изобретения также предлагается способ обратной связи, выполняемый сетевым устройством.

[00194] На фиг.13 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.13, способ обратной связи может выполняться сетевым устройством и включает следующие шаги.

[00195] На шаге S111 передается DCI. DCI конфигурируется для индикации информации об общем луче.

[00196] На шаге S112 принимается ответный результат для индикации, корректно ли принята управляющая информация нисходящей линии связи.

[00197] Согласно варианту реализации, если терминал успешно декодирует DCI, ответный результат указывает на то, что DCI принята корректно. Если терминалу не удается успешно декодировать DCI, ответный результат указывает на то, что DCI не принята корректно.

[00198] На фиг.14 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.14, способ обратной связи может выполняться сетевым устройством и включает следующие шаги.

[00199] На шаге S121 принимается ответ в виде подтверждения или отрицательного подтверждения приема DCI.

[00200] На фиг.15 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.15, способ обратной связи может выполняться сетевым устройством и включает следующие шаги.

[00201] На шаге S131 принимается ответ в виде отрицательного подтверждения приема DCI, и ответ в виде отрицательного подтверждения приема DCI указывает на то, что DCI, указанная информацией об общем луче, не принята корректно.

[00202] На фиг.16 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.16, способ обратной связи может выполняться сетевым устройством и включает следующие шаги.

[00203] На шаге S141 принимается ответ в виде подтверждения приема DCI, и ответ в виде подтверждения приема DCI указывает на то, что DCI, указанная информацией об общем луче, принимается корректно.

[00204] На фиг.17 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.17, способ обратной связи может выполняться сетевым устройством и включает следующие шаги.

[00205] На шаге S151 принимается ответ в виде подтверждения приема DCI. Ответ в виде подтверждения приема DCI указывает на то, что DCI принимается корректно и общий луч, указанный информацией об общем луче, которая указана DCI, отличается от луча, используемого терминалом в текущий момент времени.

[00206] На фиг.18 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.18, способ обратной связи может выполняться сетевым устройством и включает следующие шаги.

[00207] На шаге S161 принимается ответ в виде подтверждения или отрицательного подтверждения приема DCI на основе первой информации о битовых ресурсах. Первая информация о битовых ресурсах конфигурируется для индикации ответа в виде подтверждения или отрицательного подтверждения приема DCI.

[00208] Согласно варианту реализации, первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге гибридного автоматического запроса повторной передачи, и кодовая книга гибридного автоматического запроса повторной передачи включает кодовую книгу первого типа и/или кодовую книгу второго типа.

[00209] Согласно варианту реализации, информация о битовых ресурсах включает позицию битов, и позиция битов определяется на основе позиции битов, соответствующей одному из следующих элементов: транспортный блок динамического планирования; общий физический канал нисходящей линии связи полупостоянного планирования; группа кодовых блоков динамического планирования; сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования или информация о неактивном состоянии вторичной соты.

[00210] Согласно варианту реализации, DCI также содержит битовую информацию для индикации, является ли общий луч, указанный информацией об общем луче, новым лучом.

[00211] Согласно варианту реализации, DCI также конфигурируется для планирования PDSCH и/или PUSCH.

[00212] На фиг.19 показан алгоритм выполнения способа обратной связи в соответствии с примером осуществления настоящего изобретения. Способ обратной связи может выполняться отдельно или совместно с другими вариантами раскрытия настоящего изобретения. Как показано на фиг.19, способ обратной связи может выполняться сетевым устройством и включает следующие шаги.

[00213] На шаге S171 принимается ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для DCI, на основе второй информации о битовых ресурсах.

[00214] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

[00215] Первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах, и это указывает на то, что информация об общем луче и PDSCH принимаются успешно и/или на то, что информацию об общем луче и PDSCH успешно принять не удается.

[00216] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах.

[00217] Первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах, и это указывает на то, что успешно принимается информация об общем луче, a PDSCH успешно принять не удается.

[00218] Следует принимать во внимание, что способ обратной связи, применимый к сетевому устройству и представленный в виде варианта раскрытия настоящего изобретения, подобен способу обратной связи, выполняемому терминалом, поэтому похожая информация повторно не приводится.

[00219] Следует также принимать во внимание, что способ обратной связи, представленный в рамках раскрытия настоящего изобретения, может быть применим для процесса реализации обратной связи путем взаимодействия между терминалом и сетевым устройством. В процессе выполнения способа обратной связи путем взаимодействия между терминалом и сетевым устройством как терминал, так и сетевое устройство выполняют соответствующие функции для реализации приведенных выше вариантов осуществления, которые далее повторно не описываются.

[00220] Следует отметить, что специалистам в этой области техники может быть понятно, что различные реализации/варианты осуществления, задействованные в раскрытии настоящего изобретения, могут использоваться совместно с представленными выше вариантами осуществления или независимо друг от друга. Независимо от того, используются ли эти указанные выше варианты по отдельности или совместно, принципы их реализации одинаковы. Часть вариантов раскрытия настоящего изобретения показана посредством реализаций, используемых совместно. Специалистам в этой области техники может быть понятно, что приведенные примеры не ограничивают варианты раскрытия настоящего изобретения.

[00221] На основе той же концепции, согласно вариантам раскрытия настоящего изобретения, также предлагается устройство обратной связи.

[00222] Следует принимать во внимание, что устройство, представленное согласно вариантам раскрытия настоящего изобретения, содержит аппаратные структуры и/или программные модули, которые выполняют соответствующие функции для достижения указанных выше целей. В совокупности с модулями и шагами алгоритмов примеров, описанных в вариантах раскрытия настоящего изобретения, эти варианты могут быть реализованы с использованием аппаратуры или сочетания аппаратуры и компьютерного программного обеспечения. Способ выполнения определенной функции, с помощью аппаратуры или компьютерного программного обеспечения, зависит от конкретных применения и условий конструктивных ограничений технического решения. Специалист в этой области техники может использовать различные способы для реализации описанных функций в каждом конкретном применении, однако такая реализация не должна рассматриваться как выходящая за объем технических решений, приведенных в вариантах раскрытия настоящего изобретения.

[00223] На фиг.20 показана блок-схема устройства обратной связи в соответствии с примером осуществления настоящего изобретения. Как показано на фиг.20, устройство 100 обратной связи реализуется терминалом. Устройство 100 обратной связи содержит блок 101 приема, блок 102 обработки и блок 103 передачи.

[00224] Блок 101 приема сконфигурирован для приема DCI, задаваемой для индикации информации об общем луче. Блок 102 обработки сконфигурирован для определения, корректно ли принята DCI. Блок 103 передачи сконфигурирован для передачи в сетевое устройство ответного результата для индикации, корректно ли принята управляющая информация нисходящей линии связи.

[00225] Согласно варианту реализации, блок 103 передачи передает в сетевое устройство ответ в виде отрицательного подтверждения приема DCI в том случае, если DCI не принята корректно.

[00226] Согласно варианту реализации, блок 103 передачи передает в сетевое устройство ответ в виде подтверждения приема DCI в том случае, если DCI принимается корректно.

[00227] Согласно варианту реализации, блок 103 передачи передает в сетевое устройство ответ в виде подтверждения приема DCI в том случае, если DCI принимается корректно и общий луч, указываемый DCI, отличается от луча, используемого терминалом в текущий момент времени.

[00228] Согласно варианту реализации, блок 103 передачи не передает в сетевое устройство ответ в виде подтверждения приема DCI в том случае, если DCI принимается корректно и общий луч, указываемый DCI, совпадает с лучом, используемым терминалом в текущий момент времени.

[00229] Согласно варианту реализации, блок 103 передачи передает в сетевое устройство ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема DCI на основе первой информации о битовых ресурсах; при этом первая информация о битовых ресурсах конфигурируется для индикации ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема DCI.

[00230] Согласно варианту реализации, первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге HARQ, и кодовая книга HARQ включает кодовую книгу первого типа и/или кодовую книгу второго типа.

[00231] Согласно варианту реализации, информация о битовых ресурсах включает позицию битов, и позиция битов определяется на основе позиции битов, соответствующей одному из следующих элементов:

[00232] транспортный блок динамического планирования; общий физический канал нисходящей линии связи полупостоянного планирования; группа кодовых блоков динамического планирования; сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования или информация о неактивном состоянии вторичной соты.

[00233] Согласно варианту реализации, блок 102 обработки определяет, совпадает ли общий луч, указываемый DCI, с лучом, используемым терминалом в текущий момент времени, и этот процесс включает:

[00234] определение, совпадает ли общий луч, указываемый DCI, с лучом, используемым терминалом в текущий момент времени, на основе общего луча, указываемого DCI, и луча, используемого терминалом в текущий момент времени; и/или определение, совпадает ли общий луч, указываемый DCI, с лучом, используемым терминалом в текущий момент времени, на основе DCI, при этом DCI конфигурируется для индикации, является ли общий луч новым лучом.

[00235] Например, DCI также содержит битовую информацию для индикации, является ли общий луч новым лучом. Терминал декодирует DCI и определяет, совпадает ли общий луч, указанный DCI, с лучом, используемым терминалом в текущий момент времени, на основе битовой информации для индикации, является ли общий луч новым лучом, при этом битовая информация указывается посредством DCI.

[00236] Согласно варианту реализации, если общий луч, указанный DCI, совпадает с лучом, используемым терминалом в текущий момент времени, и луч для приема набора ресурсов управления отличается от общего луча, блок 102 обработки определяет необходимость использования общего луча после первого интервала времени после приема DCI.

[00237] Согласно варианту реализации, если общий луч, указанный DCI, отличается от луча, используемого терминалом в текущий момент времени, блок 102 обработки определяет необходимость использования общего луча после второго интервала времени после приема DCI, или блок 102 обработки определяет необходимость использования общего луча после третьего интервала времени после передачи ответного результата.

[00238] Согласно варианту реализации, DCI также конфигурируется для планирования PDSCH и/или PUSCH.

[00239] Согласно варианту реализации, ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для управляющей информации нисходящей линии связи, передается в сетевое устройство на основе второй информации о битовых ресурсах.

[00240] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

[00241] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах в том случае, если информация об общем луче и PDSCH принимаются успешно; и/или первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах в том случае, если не удается успешно принять информацию об общем луче и PDSCH.

[00242] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах.

[00243] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах в том случае, если успешно принимается информация об общем луче, а PDSCH успешно принять не удается.

[00244] На фиг.21 показана блок-схема устройства обратной связи в соответствии с примером осуществления настоящего изобретения. Как показано на фиг.21, устройство 200 обратной связи реализуется сетевым устройством. Устройство 200 обратной связи содержит блок 201 передачи и блок 202 приема.

[00245] Блок 201 передачи сконфигурирован для передачи DCI, задаваемой для индикации информации об общем луче. Блок 202 приема сконфигурирован для приема ответного результата для индикации, корректно ли принята DCI.

[00246] Согласно варианту реализации, блок 202 приема принимает ответ в виде отрицательного подтверждения приема DCI, и ответ в виде отрицательного подтверждения приема указывает на то, что DCI не принята корректно.

[00247] Согласно варианту реализации, блок 202 приема принимает ответ в виде подтверждения приема DCI, и ответ в виде подтверждения приема указывает на то, что DCI принимается корректно.

[00248] Согласно варианту реализации, блок 202 приема принимает ответ в виде подтверждения приема DCI, и ответ в виде подтверждения приема указывает на то, что DCI принимается корректно и общий луч, указываемый DCI, отличается от луча, используемого терминалом в текущий момент времени.

[00249] Согласно варианту реализации, блок 202 приема принимает ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема DCI на основе первой информации о битовых ресурсах; при этом первая информация о битовых ресурсах конфигурируется для индикации ответа в виде подтверждения или ответа в виде отрицательного подтверждения приема DCI.

[00250] Согласно варианту реализации, первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге HARQ, и кодовая книга HARQ включает кодовую книгу первого типа и/или кодовую книгу второго типа.

[00251] Согласно варианту реализации, информация о битовых ресурсах включает позицию битов, и позиция битов определяется на основе позиции битов, соответствующей одному из следующих элементов:

[00252] транспортный блок динамического планирования; общий физический канал нисходящей линии связи полупостоянного планирования; группа кодовых блоков динамического планирования; сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования или информация о неактивном состоянии вторичной соты.

[00253] Согласно варианту реализации, DCI конфигурируется для индикации, является ли общий луч новым лучом. Например, DCI также содержит битовую информацию для индикации, является ли общий луч новым лучом.

[00254] Согласно варианту реализации, DCI также конфигурируется для планирования PDSCH и/или PUSCH.

[00255] Согласно варианту реализации, блок 202 приема принимает ответ в виде подтверждения или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для DCI, на основе второй информации о битовых ресурсах.

[00256] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

[00257] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах, и это указывает на то, что информация об общем луче и PDSCH принимаются успешно и/или на то, что информацию об общем луче и PDSCH успешно принять не удается.

[00258] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах.

[00259] Согласно варианту реализации, первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой различную информацию о битовых ресурсах, и это указывает на то, что успешно принимается информация об общем луче, a PDSCH успешно принять не удается.

[00260] В том что касается устройства, соответствующего указанным выше вариантам осуществления, конкретный способ выполнения операций в каждом модуле был описан в рамках вариантов осуществления соответствующего способа и далее подробно не рассматривается.

[00261] На фиг.22 показана блок-схема устройства 300 обратной связи в соответствии с примером осуществления настоящего изобретения. Например, устройство 300 может представлять собой мобильный телефон, компьютер, устройство цифрового вещания, устройство передачи сообщений, игровую консоль, планшет, медицинское оборудование, устройство для фитнесса, персональное информационное устройство и т.д.

[00262] Как показано на фиг.22, устройство 300 может содержать один или более следующих компонентов: компонент 302 обработки, память 304, компонент 306 источника питания, мультимедийный компонент 308, аудиокомпонент 310, интерфейс 312 ввода/вывода (I/O, Input/Output), компонент 314 датчиков и компонент 316 связи.

[00263] Компонент 302 обработки обычно управляет всеми операциями, выполняемыми устройством 300, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, работой видеокамеры и записью данных. Компонент 302 обработки может включать в свой состав один или более процессоров 320, предназначенных для выполнения инструкций, осуществляющих все или некоторые шаги описанного выше способа. Кроме того, компонент 302 обработки может содержать один или более модулей, которые облегчают взаимодействие между компонентом 302 обработки и другими компонентами. Например, компонент 302 обработки может содержать мультимедийный модуль, который облегчает взаимодействие между мультимедийным компонентом 308 и компонентом 302 обработки.

[00264] Память 304 сконфигурирована для хранения данных всех типов, необходимых для функционирования устройства 300. Примеры таких данных включают инструкции для любых приложений или способов, выполняемых в устройстве 300, контактные данные, данные телефонной книги, сообщения, изображения, видеофайлы и т.д. Память 304 может быть реализована с использованием любого типа устройств энергонезависимой или энергозависимой памяти, или комбинации таких устройств, например, с помощью статической оперативной памяти (SRAM, Static Random Access Memory), электрически стираемой программируемой постоянной памяти (EEPROM, Electrically Erasable Programmable Read-Only Memory), стираемой программируемой постоянной памяти (EPROM, Erasable Programmable Read-Only Memory), программируемой постоянной памяти (PROM, Programmable Read-Only Memory), постоянной памяти (ROM, Read-Only Memory), магнитного запоминающего устройства, флэш-памяти, магнитного или оптического диска.

[00265] Компонент 306 источника питания может обеспечивать электропитание для всех компонентов устройства 300. Компонент 306 источника питания может включать в свой состав систему управления режимом электропитания, один или более источников питания и другие блоки, связанные с генерацией, управлением и распределением электропитания для устройства 300.

[00266] Мультимедийный компонент 308 содержит экран, обеспечивающий выходной интерфейс между устройством 300 и пользователем. В некоторых вариантах осуществления экран может представлять собой жидкокристаллический дисплей (LCD, Liquid Crystal Display) и сенсорную панель (TP, Touch Panel). Экран, реализованный в виде сенсорной панели, позволяет принимать входные сигналы от пользователя. На сенсорной панели расположены один или более тактильных датчиков, предназначенных для распознавания прикосновений, сдвига и иных жестикуляций. Тактильные датчики могут не только определять область прикосновения или сдвига, но также реагировать на период времени и давление, связанные с прикосновением или сдвигом. В некоторых вариантах осуществления настоящего изобретения мультимедийный компонент 308 содержит фронтальную видеокамеру и/или тыльную видеокамеру. Фронтальная видеокамера или тыльная видеокамера могут принимать внешние мультимедийные данные при нахождении устройства 300 в рабочем режиме, например, в режиме выполнения фотосъемки или видеосъемки. Как фронтальная, так и тыльная видеокамера может представлять собой фиксированную оптическую систему линз, или оптическая система линз может оснащаться средствами фокусного и оптического масштабирования.

[00267] Аудиокомпонент 310 сконфигурирован для передачи и/или приема сигнала. Например, аудиокомпонент 310 содержит микрофон (MIC). Если устройство 300 находится в рабочем режиме, например, в режиме выполнения вызова, записи и распознавания речи, микрофон конфигурируется для приема внешних звуковых сигналов. Принятые звуковые сигналы далее могут сохраняться в памяти 304 или передаваться через компонент 316 связи. В некоторых вариантах осуществления аудиокомпонент 310 также содержит громкоговоритель, сконфигурированный для вывода звукового сигнала.

[00268] Интерфейс 312 ввода/вывода обеспечивает интерфейс между компонентом 302 обработки и модулем периферийного интерфейса, который может представлять собой клавиатуру, колесо мыши, кнопки и т.д. Эти кнопки, помимо прочего, могут представлять собой кнопку возврата, кнопку настройки уровня звука, кнопку запуска и кнопку блокировки.

[00269] Компонент 314 датчиков может содержать один или более датчиков, сконфигурированных для оценки различных аспектов работы устройства 300. Например, компонент 314 датчиков может обнаруживать включенное/выключенное состояние устройства 300 и относительное позиционирование компонента. Например, таким компонентом является дисплей и клавиатура устройства 300. Компонент 314 датчиков может также обнаруживать изменение позиции устройства 300 или одного из компонентов устройства 300, наличие или отсутствие контакта пользователя с устройством 300, ориентацию или ускоренное/замедленное перемещение устройства 300 и изменение температуры устройства 300. Компонент 314 датчиков может содержать бесконтактный датчик, который сконфигурирован для обнаружения расположенных вблизи объектов без физического контакта с ними. Компонент 314 датчиков также может включать в свой состав светочувствительный элемент, такой как датчик изображения CMOS или CCD, который сконфигурирован для использования в приложениях формирования изображений. В некоторых вариантах осуществления компонент 314 датчиков также может содержать датчик ускорения, гироскоп, магнитный датчик, датчик давления или температуры.

[00270] Компонент 316 связи сконфигурирован для удобства выполнения проводной или беспроводной связи между устройством 300 и другими устройствами. Устройство 300 может получать доступ к беспроводным сетям на основе таких стандартов связи, как Wi-Fi, 2G или 3G, или комбинации этих стандартов. Согласно примеру осуществления компонент 316 связи принимает широковещательные сигналы или информацию, связанную с широковещательной передачей, из внешней системы управления широковещательной передачей через широковещательный канал. Согласно примеру осуществления компонент 316 связи также содержит модуль ближней связи (NFC, Near Field Communication), позволяющий передавать сигналы на небольшие расстояния. Например, модуль NFC может быть реализован на основе технологии идентификации по радиочастотному коду (RFID, Radio Frequency Identification), технологии, разработанной ассоциацией по средствам передачи данных в инфракрасном диапазоне (IRDA, Infrared Data Association), технологии сверхширокополосной сети (UWB, Ultra-Wideband), технологии Bluetooth (ВТ) и других технологий.

[00271] Согласно примеру осуществления, устройство 300 может быть реализовано с использованием одного или более таких компонентов, как специализированные интегральные схемы (ASIC, Application Specific Integrated Circuit), цифровые сигнальные процессоры (DSP, Digital Signal Processor), устройства цифровой обработки сигналов (DSPD, Digital Signal Processing Device), программируемые логические устройства (PLD, Programmable Logic Device), программируемые пользователем вентильные матрицы (FPGA, Field Programmable Gate Array), контроллеры, микроконтроллеры, микропроцессоры, или посредством других электронных компонентов, сконфигурированных для выполнения описанного выше способа.

[00272] Согласно примеру осуществления настоящего изобретения также предлагается машиночитаемый носитель информации, содержащий инструкции, такой как память 304, в которой хранятся инструкции. Инструкции могут исполняться процессором 320 устройства 300 для выполнения способов, описанных выше. Например, машиночитаемый носитель может представлять собой ROM, оперативную память (RAM, Random Access Memory), CD-ROM, магнитную ленту, дискету, оптическое запоминающее устройство и т.д.

[00273] На фиг.23 показана блок-схема устройства обратной связи в соответствии с примером осуществления настоящего изобретения. Например, устройство 400 может быть реализовано в виде сетевого устройства. Как показано на фиг.23, устройство 400 содержит компонент 422 обработки, который включает в свой состав один или более процессоров, и ресурсы памяти, представленные памятью 432, в которой хранятся инструкции, выполняемые компонентом 422 обработки, и, например, приложение. Приложение, хранящееся в памяти 432, может состоять из одного или более модулей, каждый из которых соответствует набору инструкций. Кроме того, компонент 422 обработки сконфигурирован для выполнения инструкций с целью реализации описанного выше способа.

[00274] Устройство 400 может также содержать компонент 426 источника питания, сконфигурированный для управления электропитанием устройства 400, проводной и/или беспроводный сетевой интерфейс 450, сконфигурированный для подключения устройства 400 к сети, и один интерфейс 458 ввода/вывода (LO). Устройство 400 может работать под управлением операционной системы, хранимой в памяти 432, такой как Windows Server™, Mac OS X™, Unix™, Linux™, FreeBSD™.

[00275] Согласно примеру осуществления настоящего изобретения также предлагается машиночитаемый носитель информации, содержащий инструкции, например, память 432, в которой хранятся инструкции. Инструкции могут исполняться компонентом 422 обработки устройства 400 для выполнения способов, описанных выше. Например, машиночитаемый носитель может представлять собой ROM, оперативную память (RAM, Random Access Memory), CD-ROM, магнитную ленту, дискету, оптическое запоминающее устройство и т.д.

[00276] Следует также принимать во внимание, что в раскрытии настоящего изобретения термин "множество" обозначает два или более объектов, аналогично другим квантификаторам. Союз "и/или" описывает отношение связи соответствующих объектов и указывает на то, что могут существовать три взаимосвязи, например, выражение А и/или В может указывать на любую из следующих взаимосвязей: существует только А, одновременно существуют А и В, и существует только В. Символ "/" обычно означает, что между контекстными объектами существует взаимосвязь "или". Единственное число, выражаемое терминами "один", "конкретный" и "указанный", также подразумевает формы множественного числа, если из контекста явно не следует иное.

[00277] Следует также принимать во внимание, что термины "первый", "второй", "третий" и т.д. могут использоваться для описания различной информации, но эта информация не должна ограничиваться данными терминами. Эти термины используются только для того, чтобы различать информацию одинакового типа, но не указывают на конкретный порядок или степень важности. Фактически, такие выражения, как "первый", "второй" и другие подобные обозначения могут использоваться взаимозаменяемо. Например, без нарушения объема раскрытия настоящего изобретения первая информация может также ссылаться на вторую информацию, и, подобным образом, вторая информация может также ссылаться на первую информацию.

[00278] Следует также принимать во внимание, что, хотя операции изображены на чертежах в конкретном порядке, это не следует понимать как требование того, чтобы такие операции выполнялись в показанном конкретном порядке или последовательности, или чтобы для достижения требуемых результатов выполнялись все показанные операции. В определенных обстоятельствах преимущество можно достичь за счет многозадачной и параллельной обработки.

[00279] После ознакомления с данным описанием и применением на практике раскрытых в нем аспектов специалистам в этой области техники должны быть очевидны другие варианты осуществления настоящего изобретения. Данная заявка предназначена для охвата любых разновидностей, способов использования или адаптивных изменений раскрытия настоящего изобретения. Эти разновидности, способы использования или адаптивные изменения соответствуют основным принципам раскрытия настоящего изобретения и включают в себя известные или обычные в этой области техники знания или технические средства, не раскрытые в данном описании. Описание и варианты осуществления настоящего изобретения следует рассматривать только в качестве примеров, а сущность и объем раскрытия настоящего изобретения изложены в прилагаемой формуле изобретения.

[00280] Следует принимать во внимание, что раскрытие настоящего изобретения не ограничено в точности структурой, описанной выше и проиллюстрированной на чертежах, и различные модификации и изменения могут выполняться без нарушения объема настоящего изобретения. Объем настоящей заявки ограничен только прилагаемой формулой изобретения.

Раскрытие настоящего изобретения относится к области техники связи. Технический результат изобретения заключается в возможности определить, корректно ли принята терминалом управляющая информация нисходящей линии связи для индикации информации об общем луче, и снизить непроизводительные расходы сигнализации HARQ АСK. Для этого терминал принимает управляющую информацию нисходящей линии связи, которая используется для индикации информации об общем луче. Определяет, корректно ли принята управляющая информация нисходящей линии связи, и передает в сетевое устройство ответный результат для индикации, корректно ли принята управляющая информация нисходящей линии связи. Передача ответа в виде подтверждения приема управляющей информации нисходящей линии связи в сетевое устройство включает передачу ответа в виде подтверждения приема управляющей информации нисходящей линии связи в сетевое устройство. При этом ответ в виде подтверждения приема означает, что управляющая информация нисходящей линии связи принята корректно, и общий луч, указываемый управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени. 3 н. и 18 з.п. ф-лы, 23 ил.

1. Способ обратной связи, выполняемый терминалом и включающий:

прием управляющей информации нисходящей линии связи, сконфигурированной для индикации информации об общем луче; и

определение, корректно ли принята управляющая информация нисходящей линии связи, и передачу в сетевое устройство ответного результата для индикации, корректно ли принята управляющая информация нисходящей линии связи;

при этом ответ в виде подтверждения приема управляющей информации нисходящей линии связи передают в сетевое устройство, и ответ в виде подтверждения приема означает, что управляющая информация нисходящей линии связи принята корректно;

передача ответа в виде подтверждения приема управляющей информации нисходящей линии связи в сетевое устройство включает:

передачу ответа в виде подтверждения приема управляющей информации нисходящей линии связи в сетевое устройство, при этом ответ в виде подтверждения приема означает, что управляющая информация нисходящей линии связи принята корректно, и общий луч, указываемый управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени.

2. Способ по п. 1, отличающийся тем, что ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи передают в сетевое устройство, при этом ответ в виде отрицательного подтверждения приема означает, что управляющая информация нисходящей линии связи не принята корректно.

3. Способ по п. 1 или 2, отличающийся тем, что также включает:

передачу в сетевое устройство ответа в виде подтверждения приема или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи на основе первой информации о битовых ресурсах;

при этом первая информация о битовых ресурсах конфигурирована для индикации ответа в виде подтверждения приема или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи.

4. Способ по п. 3, отличающийся тем, что первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге гибридного автоматического запроса повторной передачи, и кодовая книга гибридного автоматического запроса повторной передачи включает кодовую книгу первого типа и/или кодовую книгу второго типа.

5. Способ по п. 4, отличающийся тем, что информация о битовых ресурсах включает позицию битов, и позиция битов определена на основе позиции битов, соответствующей одному из следующего:

транспортный блок динамического планирования;

общий физический канал нисходящей линии связи полупостоянного планирования;

группа кодовых блоков динамического планирования;

сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования или

информация о неактивном состоянии вторичной соты.

6. Способ по любому из пп. 1-5, также содержащий определение, совпадает ли общий луч, указываемый управляющей информацией нисходящей линии связи, с лучом, используемым терминалом в текущий момент времени, при этом определение включает по меньшей мере одно из следующего:

определение, совпадает ли общий луч, указываемый управляющей информацией нисходящей линии связи, с лучом, используемым терминалом в текущий момент времени, на основе общего луча, указываемого управляющей информацией нисходящей линии связи, и луча, используемого терминалом в текущий момент времени; и/или

определение, совпадает ли общий луч, указываемый управляющей информацией нисходящей линии связи, с лучом, используемым терминалом в текущий момент времени, на основе управляющей информации нисходящей линии связи, при этом управляющая информация нисходящей линии связи конфигурирована для индикации, является ли общий луч новым лучом.

7. Способ по п. 6, в котором:

общий луч, указанный управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени, и общий луч используют после второго интервала времени после приема управляющей информации нисходящей линии связи, или общий луч используют после третьего интервала времени после передачи ответного результата.

8. Способ по п. 3, отличающийся тем, что управляющая информация нисходящей линии связи также конфигурирована для планирования общего физического канала нисходящей линии связи (PDSCH) и/или общего физического канала восходящей линии связи (PUSCH).

9. Способ по п. 8, отличающийся тем, что ответ в виде подтверждения приема или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для управляющей информации нисходящей линии связи, передают в сетевое устройство на основе второй информации о битовых ресурсах.

10. Способ по п. 9, отличающийся тем, что первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

11. Способ по п. 10, отличающийся тем, что первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах, указывая на то, что информация об общем луче и PDSCH приняты успешно, и/или на то, что не удалось успешно принять информацию об общем луче и PDSCH.

12. Способ обратной связи, выполняемый сетевым устройством и включающий:

передачу управляющей информации нисходящей линии связи, сконфигурированной для индикации информации об общем луче; и

прием ответного результата для индикации, корректно ли принята управляющая информация нисходящей линии связи;

при этом принимают ответ в виде подтверждения приема управляющей информации нисходящей линии связи, и ответ в виде подтверждения приема управляющей информации нисходящей линии связи указывает на то, что управляющая информация нисходящей линии связи принята корректно;

прием ответа в виде подтверждения приема управляющей информации нисходящей линии связи включает:

прием ответа в виде подтверждения приема управляющей информации нисходящей линии связи, при этом ответ в виде подтверждения приема управляющей информации нисходящей линии связи указывает на то, что управляющая информация нисходящей линии связи принята корректно, и общий луч, указываемый управляющей информацией нисходящей линии связи, отличается от луча, используемого терминалом в текущий момент времени.

13. Способ по п. 12, отличающийся тем, что принимают ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи, и ответ в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи указывает на то, что управляющая информация нисходящей линии связи не принята корректно.

14. Способ по п. 12 или 13, также содержащий:

прием ответа в виде подтверждения приема или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи на основе первой информации о битовых ресурсах;

при этом первая информация о битовых ресурсах конфигурирована для индикации ответа в виде подтверждения приема или ответа в виде отрицательного подтверждения приема управляющей информации нисходящей линии связи.

15. Способ по п. 14, отличающийся тем, что первая информация о битовых ресурсах включает информацию о битовых ресурсах в кодовой книге гибридного автоматического запроса повторной передачи, и кодовая книга гибридного автоматического запроса повторной передачи включает кодовую книгу первого типа и/или кодовую книгу второго типа.

16. Способ по п. 15, отличающийся тем, что информация о битовых ресурсах включает позицию битов, и позиция битов определяется на основе позиции битов, соответствующей одному из следующего:

транспортный блок динамического планирования;

общий физический канал нисходящей линии связи полупостоянного планирования;

группа кодовых блоков динамического планирования;

сообщение освобождения общего физического канала нисходящей линии связи полупостоянного планирования или

информация о неактивном состоянии вторичной соты.

17. Способ по п. 14, отличающийся тем, что управляющая информация нисходящей линии связи также конфигурирована для планирования общего физического канала нисходящей линии связи (PDSCH) и/или общего физического канала восходящей линии связи (PUSCH).

18. Способ по п. 17, отличающийся тем, что ответ в виде подтверждения приема или ответ в виде отрицательного подтверждения приема PDSCH, запланированного для управляющей информации нисходящей линии связи, принимают на основе второй информации о битовых ресурсах.

19. Способ по п. 18, отличающийся тем, что первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах.

20. Способ по п. 19, отличающийся тем, что если первая информация о битовых ресурсах и вторая информация о битовых ресурсах представляют собой одинаковую информацию о битовых ресурсах, это указывает на то, что информация об общем луче и PDSCH приняты успешно, и/или на то, что информацию об общем луче и PDSCH не удалось успешно принять.

21. Устройство обратной связи, содержащее:

процессор и

память, в которой хранятся инструкции, выполняемые процессором;

при этом процессор сконфигурирован для выполнения способа обратной связи по любому из пп. 1-11 или для выполнения способа обратной связи по любому из пп. 12-20.
