УСТРОЙСТВО ДЛЯ РЕГУЛИРОВКИ РЕГУЛИРУЕМОЙ ПО ВЫСОТЕ НОЖКИ ПРЕДМЕТА МЕБЕЛИ Российский патент 2025 года по МПК A47B91/02 B25B13/08

Область техники, к которой относится настоящее изобретение

Настоящее изобретение относится к усовершенствованному инструменту для регулировки ножки с фасонным профилем для предметов меблировки и тому подобного.

Предшествующий уровень техники настоящего изобретения

Для мебели и иных подобных предметов меблировки может быть предусмотрено множество видов ножек, в частности, регулируемых ножек. Например, используются регулируемые ножки, имеющие наружный профиль различной формы, которые устанавливаются с нижней стороны предметов мебели, и которые должны регулироваться сборщиком мебели спереди.

Внешний профиль ножки обычно характеризуется многоугольной формой, например, квадратной, шестигранной и т.п., что облегчает использование накидного ключа сопрягаемой формы для ее регулировки.

Для мебели или элементов меблировки, таких как кухни, предметы мебели и прочие элементы подобного рода, по существу должна быть обеспечена возможность их простого и беспрепятственного выравнивания за счет регулировки этих ножек, если они расположены спереди мебели, т.е. в легкодоступном месте, а также, прежде всего, если они расположены сзади и не так легкодоступны.

Было замечено, что такой тип регулировки проще и легче реализовать с помощью инструмента или накидного ключа так, как это указано выше. По существу это обеспечивает более удобное обращение с ножкой пользователем, в частности, применительно к задним ножкам.

Однако есть положения, в которых доступ накидного ключа такого типа к ножкам затруднен, и зацепить инструментом или ключом профиль ножки будет сложно.

Для устранения этой проблемы были предусмотрены ножки, которые имели зубчатый внешний профиль с тем, чтобы облегчить их зацепление любым лицом, которое привлекается к их регулировке.

Документ WO 2015/053637 относится к устройству для выравнивания мебели, которое содержит ручку, снабженную концевой головкой управления, которая активирует шестерню, расположенную между двумя лапками, которые сцепляются с ножкой. Эта шестерня входит в зацепление с рейкой, выполненной заодно с ножкой.

Документ US 2014/0260817 относится к накидному ключу для приложения крутящего момента, имеющему внутренний профиль, форма которого задается, по меньшей мере, двумя радиальными выступами.

Краткое раскрытие настоящего изобретения

Общая цель настоящего изобретения заключается в том, чтобы предложить усовершенствованный инструмент для регулировки ножек с фасонным профилем для предметов меблировки и тому подобного, способный устранить указанные выше недостатки предшествующего уровня техники в высшей степени простым, экономичным и особо функциональным образом.

Другая цель настоящего изобретения заключается в том, чтобы предложить инструмент, который обеспечивал бы оптимальное воздействие на каждую отдельную ножку.

Еще одна цель настоящего изобретения заключается в том, чтобы предложить инструмент в высшей степени простой конструкции, но который обеспечивал бы устойчивое сцепление с отдельной передней ножкой и/или, прежде всего, с задней ножкой предмета мебели и тому подобного с любого направления, в котором он вводится в зацепление с ней.

А еще одна из целей настоящего изобретения заключается в том, чтобы предложить инструмент для регулировки, в частности, такого типа ножек, которые характеризуются профилем с зубцами, располагающимися по окружности.

Указанные цели достигаются с помощью усовершенствованного инструмента для регулировки ножек с фасонным профилем для предметов меблировки и тому подобного, выполненного согласно независимому пункту 1 и последующим зависимым пунктам формулы заявленного изобретения.

Краткое описание фигур

Конструктивные и функциональные характеристики настоящего изобретения и его преимущества в сравнении с известным уровнем техники станут понятнее после ознакомления с последующим описанием в привязке к прилагаемым схематическим чертежам, на которых представлен один из примеров осуществления этого изобретения, и где:

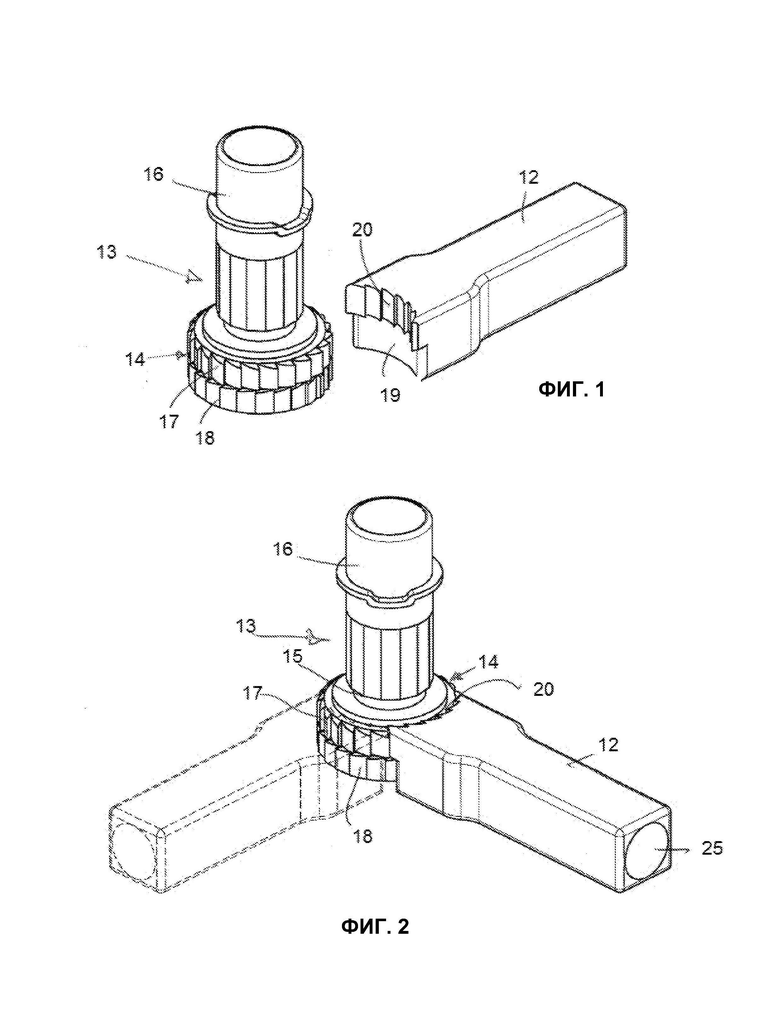

На фиг. 1 представлено перспективное изображение первого варианта осуществления инструмента согласно настоящему изобретению, расположенного рядом с ножкой, подлежащей регулировке;

На фиг. 2 представлен вид, на котором можно видеть, как может приводиться в действие инструмент, показанный на фиг. 1, для регулировки ножки;

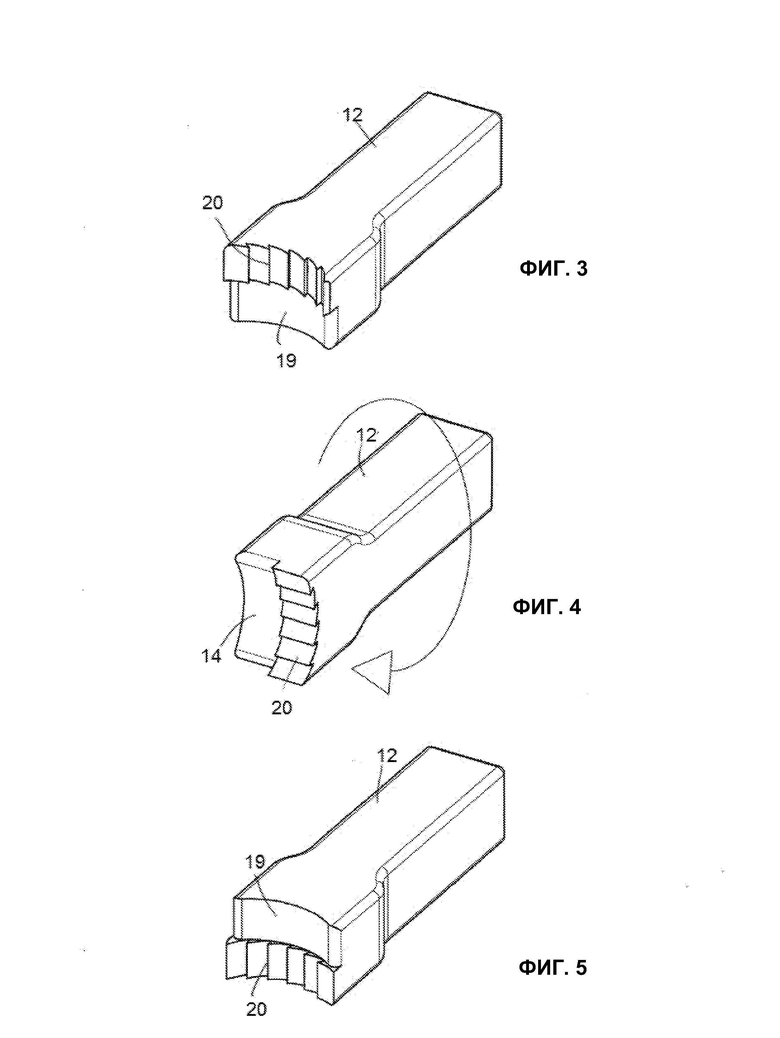

На фиг. 3, 4 и 5 представлены дополнительные перспективные изображения с разной ориентацией инструмента, показанного на фиг. 1;

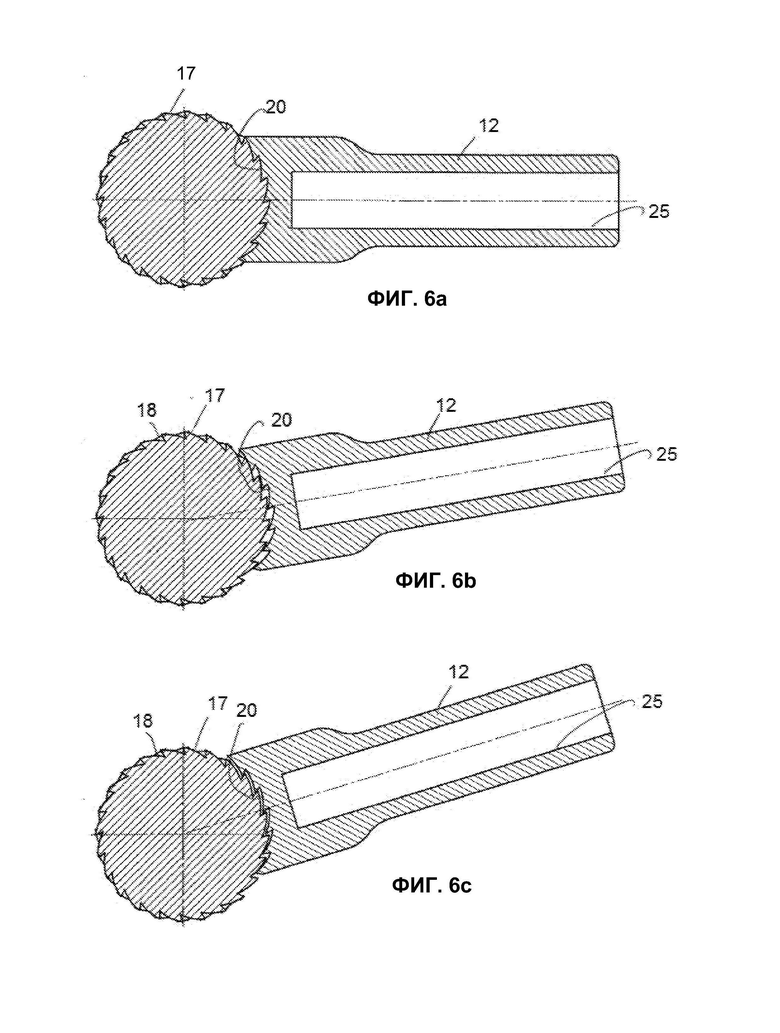

На фиг. 6а, 6b и 6с представлены виды сверху в разрезе инструмента, показанного на фиг. 1, при его смещении в последующие положения для вхождения в зацепление с ножкой;

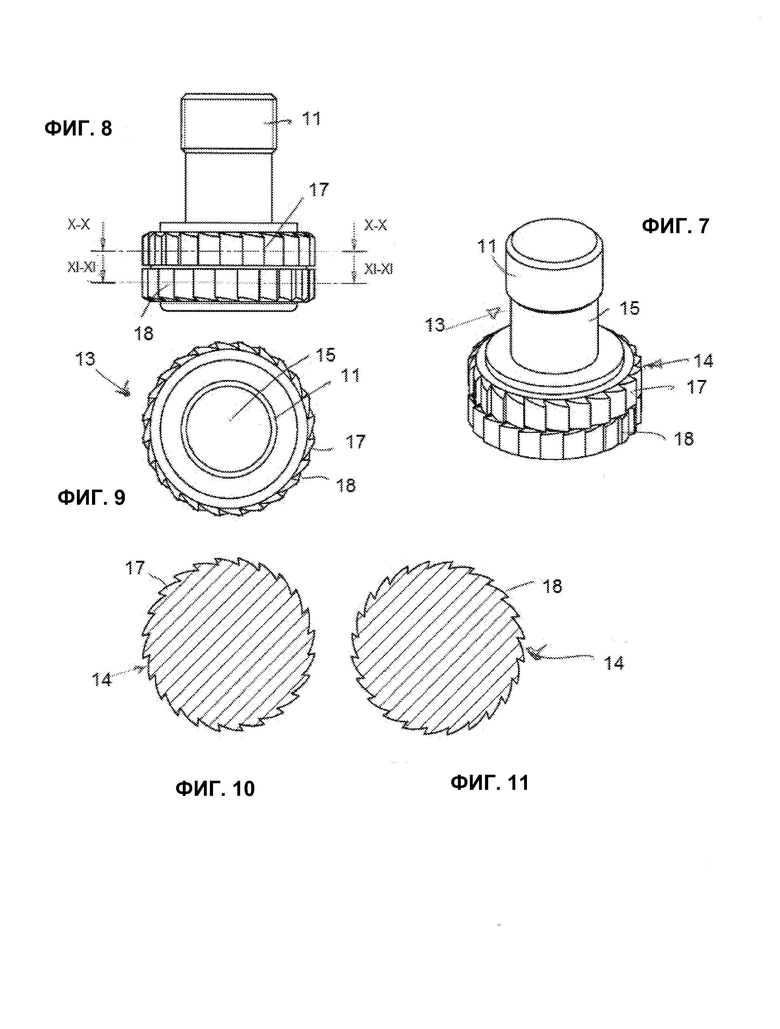

На фиг. 7, 8 и 9 показаны виды отдельно взятой ножки в перспективе, сбоку в поднятом положении и сверху;

На фиг. 10 и 11 представлены поперечные сечения ножки, показанной на фиг. 8, по линиям Х-Х и XI-XI, показанным на фиг. 8;

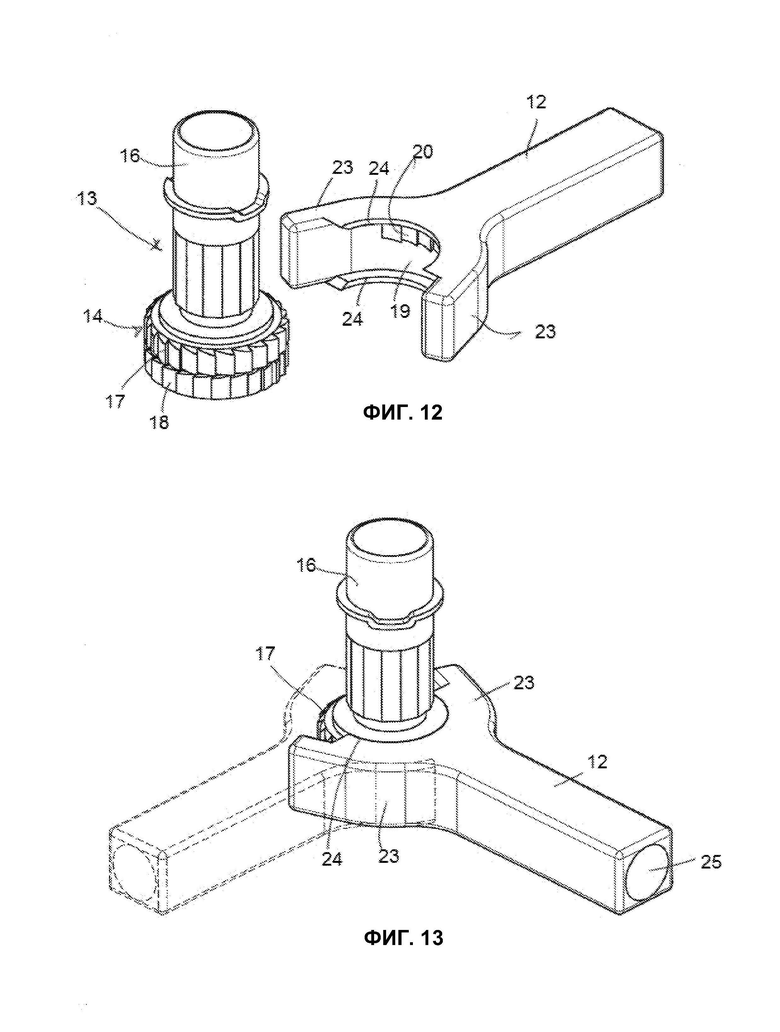

На фиг. 12 представлено перспективное изображение второго варианта осуществления инструмента согласно настоящему изобретению, который располагается вблизи ножки, подлежащей регулировке;

На фиг. 13 представлен вид, на котором можно видеть, как может приводиться в действие инструмент, показанный на фиг. 12, для регулировки ножки;

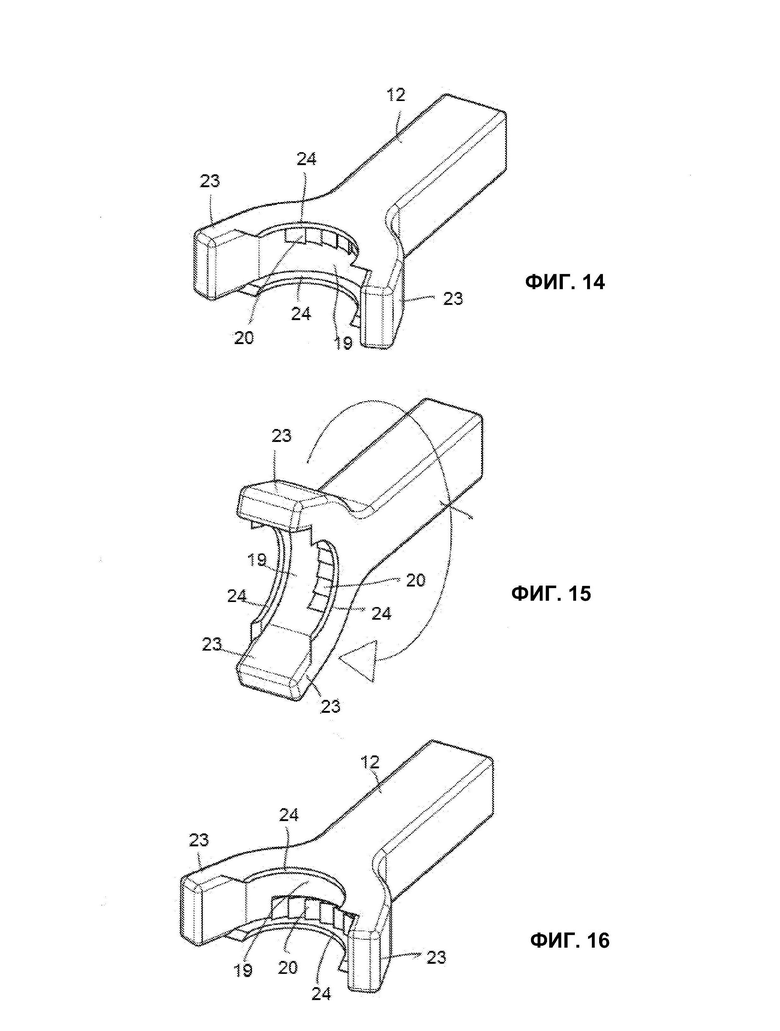

На фиг. 14, 15 и 16 представлены дополнительные перспективные изображения с разной ориентацией инструмента, показанного на фиг. 12;

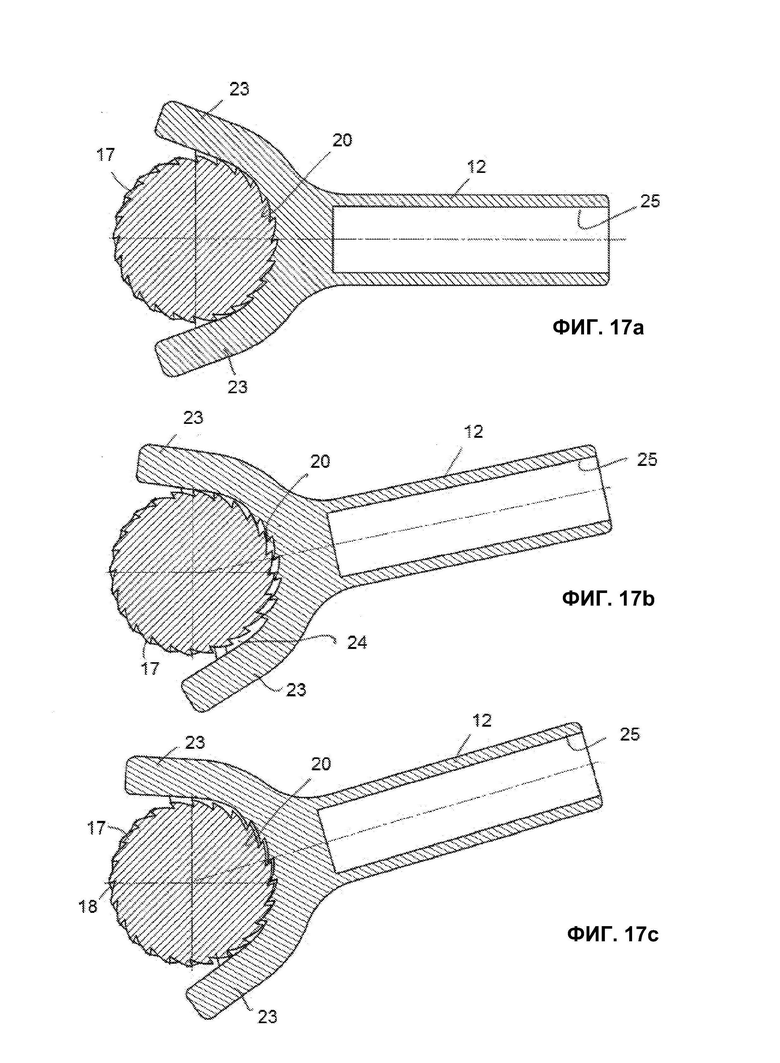

На фиг. 17а, 17b и 17с представлены виды сверху в разрезе инструмента, показанного на фиг. 7, при его смещении в последующие положения для зацепления с ножкой; а

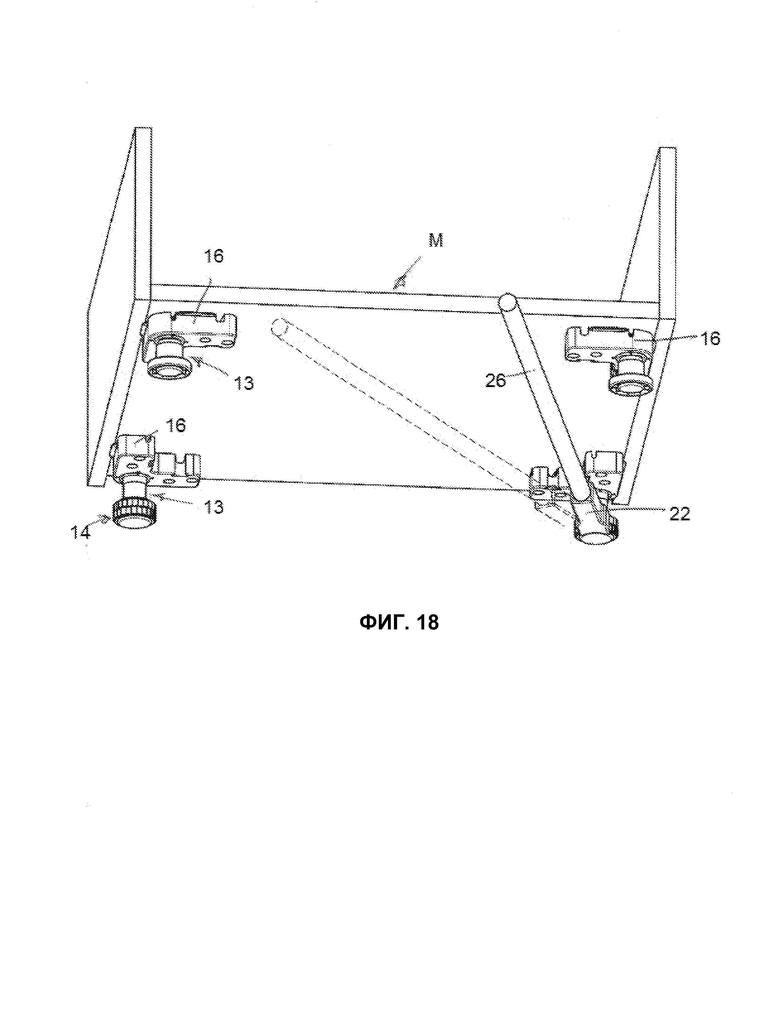

На фиг. 18 показан перспективный вид снизу нижней части предмета мебели, снабженного передними и задними ножками, где для регулировки задней ножки используется инструмент согласно настоящему изобретению.

Подробное раскрытие настоящего изобретения

В привязке к фигурам, которые носят иллюстративный и неограничивающий характер, описаны различные варианты осуществления усовершенствованного инструмента для регулировки ножек с фасонным профилем для предметов меблировки и тому подобного согласно настоящему изобретению.

В частности, на фиг. 1-6с показан первый вариант осуществления инструмента или накидного ключа согласно настоящему изобретению, который содержит ручку 12, снабженную на одном из своих свободных концов средством зацепления и управления, которое воздействует на регулируемую по высоте ножку 13. В частности, регулируемая ножка 13 имеет опорную часть 14, от которой отходит хвостовик 15, по меньшей мере, частично снабженный резьбой на участке 11, пригодный для вставки в цилиндрическое тело 16 с внутренней резьбой и выполненный с возможностью завинчивания и вывинчивания или имеющий иную форму, который может быть соединен с предметом мебели или его частью М.

Опорная часть 14 ножки 13 составляет регулируемый элемент ножки 13, и в этом примере она представлена в виде области, имеющей по существу кольцевой регулируемый участок, наружный профиль которого снабжен наборами 17 и 18 зубцов, что лучше всего видно на фиг. 7-11. В частности, в этом примере показано, каким образом в этой области регулируемой ножки располагаются два набора 17 и 18 зубцов, располагающихся один поверх другого и направленных в противоположные стороны по окружности опорной части 14 ножки 13. Наборы зубцов характеризуются наличием изогнутых и охватывающих зубцов, которые повторяют окружность опорной части.

Эти наборы зубцов характеризуются наличием асимметричных и наклоненных зубцов.

Указанные наборы зубцов состоят из зубцов, схожих с теми, которые предусмотрены на зубчатом диске пилы, и которые наклонены в противоположных направлениях относительно друг друга.

Один из концов ручки 12 этого инструмента характеризуется наличием округлой фигурной области 19, которая облегчает сцепление с опорной частью 14 ножки 13, и в которой располагается указанное средство зацепления. В частности, эта округлая фигурная область 19 образует профиль, схожий с наружным профилем опорной части 14 ножки 13, т.е. наборов 17 и 18 зубцов. Как уже было сказано выше, указанное средство зацепления или управления накладывается на регулируемую ножку 13, сопрягаемую с указанной округлой фигурной областью 19 на одном из концов описываемого инструмента. Указанное средство зацепления или управления, которое входит в соединение с ножкой 13 сбоку, состоит, по меньшей мере, из одного набора 20 зубцов, сопрягаемого, по меньшей мере, с одним из наборов 17 и 18 зубцов профиля опорной части 14 ножки 13, с которым он сцепляется.

В проиллюстрированном примере указанный набор 20 зубцов представляет собой участок с зубцами, распределенными по поверхности, которая проходит параллельно лежащей ниже аналогичной, но плавно скругленной фигурной области 19 на свободном конце ручки 12, и отходящими от нее. Как было указано выше, набор 20 зубцов может сцепляться, по меньшей мере, с одним набором 17 или 18 зубцов, располагающихся по окружности опорной части 14 регулируемой ножки 13.

Таким образом, следует отметить, что если повернуть инструмент так, как это показано на фиг. 3, 4 и 5, то в любом случае будет достигнуто требуемое положение, подходящее для введения набора 20 зубцов инструмента в зацепление, по меньшей мере, с одним из двух наборов 17 и 18 зубцов, предусмотренных на опорной части 14 ножки 13. Следовательно, в зависимости от того, какой из двух наборов 17 и 18 зубцов должен быть приведен в действие, можно выбрать, удерживать ли инструмент или накидной ключ таким образом, чтобы его зубчатая часть или набор 20 зубцов располагался сверху, или чтобы его зубчатая часть или набор 20 зубцов располагался снизу.

Таким образом, можно видеть, что регулируемый элемент 14 и инструмент, снабженный средством зацепления для управления регулируемым элементом 14 регулируемой по высоте ножки 13, составляют устройство для регулировки регулируемой по высоте ножки предмета Μ мебели и тому подобного.

На фиг. 2 показано, как осуществляется регулировка ножки путем поворота инструмента из одного положения в другое с его удержанием вплотную к ножке и введением в зацепление с ней, в данном случае - путем воздействия инструмента согласно настоящему изобретению на набор 17 зубцов регулируемой части.

Аналогичным образом на фиг. 6а, 6b и 6с представлены виды в поперечном сечении, на которых показано, как концевая часть инструмента, снабженная набором 20 зубцов, входит в зацепление с одним из наборов 17 или 18 зубцов на ножке, которые при этом могут быть направлены в две противоположные стороны.

Следует также отметить, что скругленная форма конца инструмента обеспечивает корректное взаимное сцепление указанных зубцов инструмента и ножки, что в максимальной степени облегчает получение прочного сцепления.

Кроме того, наличие двух противоположно направленных наборов 17 и 18 зубцов на опорной части ножки позволяет выполнить указанное зацепление или сцепление частей между собой в любом направлении, в котором проворачивается инструмент, или когда он обращен в сторону ножки 14.

На фиг. 12-17с представлен второй вариант осуществления инструмента согласно настоящему изобретению, в котором одни и те же элементы обозначены одинаковыми номерами позиций.

Следует отметить, что в этом примере осуществления инструмента или накидного ключа согласно настоящему изобретению предусмотрено, что ручка 12 образует часть вилкообразного тела 22. Вилкообразное тело 22 снабжено двумя лапками 23, которые охватывают опорную часть 14 ножки 13. Помимо этих основных элементов приведенный пример предусматривает наличие на двух лапках 23 выступающих внутрь кромок 24, которые задают ограничивающую полость и центровочные гнезда для периферийных частей опорной части 14 ножки 13.

И в этом случае также нет необходимости повторять, что средство зацепления, накладываемое на регулируемую ножку 13, состоит из набора 20 зубцов, сопрягаемого, по меньшей мере, с одним из наборов 17 и 18 зубцов профиля опорной части 14 ножки 13.

И в этом случае набор 20 зубцов также представляет собой участок с зубцами, распределенными по поверхности, которая проходит параллельно лежащей ниже аналогичной, но плавно скругленной фигурной области 19 на конце ручки 12 для захвата между двумя лапками 23, и отходящими от нее. На фиг. 12 показано, что набор 20 зубцов располагается выше плавно скругленной области 19.

На фиг. 13 также показано, как инструмент может занимать разные положения с тем, чтобы его можно было легко проворачивать из разных исходных положений для приведения его в действие после зацепления с опорной частью ножки 13. Это также возможно благодаря наличию выступающих кромок 24, предусмотренных на лапках 23, которые входят в зацепление с опорной частью 14 ножки 13. Как показано на фигурах, две лапки 23 предпочтительно расходятся и расширяются наружу для охвата опорной части 14 ножки 13.

На фиг. 14, 15 и 16 показано, как при повороте инструмента в любом случае обеспечивается требуемое положение для сцепления набора 20 зубцов инструмента, по меньшей мере, с одним из двух наборов 17 и 18 зубцов, предусмотренных на опорной части 14 ножки 13; и это обусловлено тем фактом, что в зависимости от того, какой из двух наборов 17 и 18 зубцов регулируемой ножки 13 должен быть приведен в действие, можно выбрать, удерживать ли инструмент или накидной ключ таким образом, чтобы его зубчатая часть или набор 20 зубцов располагался сверху, или чтобы его зубчатая часть или набор 20 зубцов располагался снизу.

На фиг. 17а, 17b и 17с еще нагляднее показано, какой может быть стадия приведения в действие этого инструмента, или как этот инструмент может быть выведен из зацепления или повторно введен в зацепление с наборами 17 и 18 зубцов, предусмотренными на ножке 13.

Следует отметить, что в теле инструмента или даже в его ручке 12, как это видно в обоих примерах, предусмотрено глухое отверстие 25, открываемое в соосном положении с ручкой 12 и предназначенное для приема приводного рычага 26 инструмента, который облегчает его использование. По существу, благодаря этому рычагу 26 также обеспечивается возможность выполнения манипуляций под нижней частью предмета Μ мебели, как это показано на фиг. 18, за счет выполнения этих манипуляций снаружи. Рычаг 26 также обеспечивает возможность приложения большего крутящего момента, что облегчает вращение каждой отдельной ножки 14 даже при наличии сильного трения или при использовании тяжелого предмета мебели, что затрудняет такое вращение. Следовательно, обеспечивается возможность регулировки ножек фронтально спереди мебели благодаря использованию инструмента или накидного ключа согласно настоящему изобретению.

Соответственно, следует отметить, что этот конкретный инструмент согласно настоящему изобретению облегчает регулировку ножки или опорной ножки, например, на предмете мебели или на ином предмете меблировки, в котором предусмотрены ножки этого типа, путем регулировки ножки или опорной ножки для коррекции ее уровня.

Также очевидно, что этот конкретный инструмент входит в зацепление с подвижной или поворотной частью ножки, обеспечивая возможность ее регулировки, даже если до этой части трудно добраться, и если к ней должно быть приложено большое усилие, обусловленное весом предмета мебели.

Таким образом, достигается цель настоящего изобретения, означенная во вводной части описания.

Объем правовой охраны настоящего изобретения определяется прилагаемой формулой изобретения.

Изобретение относится к устройству для регулировки регулируемой по высоте ножки предмета мебели. Устройство для регулировки регулируемой по высоте ножки предмета мебели содержит регулируемую по высоте ножку с регулируемым элементом, от которого отходит хвостовик, снабженный резьбой, выполненный с возможностью вставки в цилиндрическое тело с внутренней резьбой и выполненный с возможностью завинчивания и вывинчивания, а также содержит инструмент для управления указанным регулируемым элементом регулируемой по высоте ножки. Инструмент содержит средство зацепления или управления и ручку для вращения указанного средства зацепления или управления. Ручка содержит две лапки, которые выполнены с возможностью охвата диаметра указанной регулируемой по высоте ножки, удерживая инструмент и средство зацепления или управления в положении сопряжения с регулируемой по высоте ножкой сбоку. Средство зацепления или управления располагается между двумя лапками, обращенными друг к другу и входящими в соединение с регулируемым элементом для вращения регулируемого элемента регулируемой по высоте ножки. Также регулируемый элемент содержит два располагающихся один поверх другого набора зубцов, сформированных по периферии указанного регулируемого элемента. Зубцы этих наборов аналогичны зубцам зубчатого диска пилы и наклонены в противоположных направлениях относительно друг друга. Средство зацепления или управления содержит набор зубцов, представляющий собой зубчатый участок с зубцами, распределенными по округлой области поверхности между указанными двумя лапками указанной ручки, выполненный с возможностью зацепления с одним из двух располагающихся один поверх другого наборов зубцов, сформированным по окружности указанного регулируемого элемента указанной регулируемой по высоте ножки. Зубцы зубчатого участка и зубцы двух располагающихся один поверх другого наборов зубцов регулируемого элемента представляют собой асимметричные и наклоненные, охватывающие и изогнутые зубцы, которые повторяют окружность указанного регулируемого элемента вокруг регулируемой по высоте ножки. Технический результат - обеспечение устойчивого сцепления заявляемого устройства с передней и задней ножками предмета мебели. 4 з.п. ф-лы, 18 ил.

1. Устройство для регулировки регулируемой по высоте ножки предмета (М) мебели, содержащее:

регулируемую по высоте ножку (13) с регулируемым элементом (14), от которого отходит хвостовик (15), по меньшей мере частично снабженный резьбой, выполненный с возможностью вставки в цилиндрическое тело (16) с внутренней резьбой и выполненный с возможностью завинчивания и вывинчивания, который выполнен с возможностью соединения с предметом (М) мебели; и

инструмент для управления указанным регулируемым элементом (14) регулируемой по высоте ножки (13), который, в свою очередь, содержит:

средство (20) зацепления или управления и ручку (12) для вращения указанного средства (20) зацепления или управления; при этом:

указанная ручка (12) содержит две лапки (23), которые выполнены с возможностью охвата диаметра указанной регулируемой по высоте ножки, удерживая инструмент и средство (20) зацепления или управления в положении сопряжения с регулируемой по высоте ножкой сбоку;

причем указанное средство (20) зацепления или управления располагается между указанными двумя лапками (23), обращенными друг к другу и входящими в соединение с указанным регулируемым элементом (14) для вращения указанного регулируемого элемента (14) указанной регулируемой по высоте ножки (13);

отличающееся тем, что указанный регулируемый элемент (14) указанной регулируемой по высоте ножки (13) содержит два располагающихся один поверх другого набора (17, 18) зубцов, сформированных по периферии указанного регулируемого элемента (14), и причем зубцы этих наборов аналогичны зубцам зубчатого диска пилы и наклонены в противоположных направлениях относительно друг друга, и

причем указанное средство зацепления или управления содержит набор зубцов, представляющий собой зубчатый участок (20) с зубцами, распределенными по округлой области (19) поверхности между указанными двумя лапками (23) указанной ручки (12), выполненный с возможностью зацепления с одним из двух располагающихся один поверх другого наборов (17, 18) зубцов, сформированным по окружности указанного регулируемого элемента (14) указанной регулируемой по высоте ножки (13);

причем зубцы указанного зубчатого участка (20) и зубцы двух располагающихся один поверх другого наборов (17, 18) зубцов указанного регулируемого элемента (14) представляют собой асимметричные и наклоненные, охватывающие и изогнутые зубцы, которые повторяют окружность указанного регулируемого элемента (14) вокруг регулируемой по высоте ножки (13).

2. Устройство по п. 1, отличающееся тем, что указанные две лапки (23) указанного инструмента снабжены отходящими внутрь кромками (24), которые задают ограничивающую полость и центровочные гнезда, по меньшей мере, для периферийной части опорной части указанного регулируемого элемента (14) регулируемой по высоте ножки (13).

3. Устройство по п. 1 или 2, отличающееся тем, что форма указанной округлой области (19) поверхности между указанными двумя лапками (23) указанного инструмента комплементарна по отношению к внешней форме указанного регулируемого элемента (14) регулируемой по высоте ножки (13).

4. Устройство по любому из пп. 1-3, отличающееся тем, что указанные две лапки (23) указанного инструмента расходятся в стороны от указанной ручки (12).

5. Устройство по п. 1, отличающееся тем, что указанный зубчатый участок (20) распределен по поверхности, которая проходит параллельно лежащей ниже аналогичной, но плавно скругленной фигурной области (19), так что зубчатый участок (20) выполнен с возможностью соединения с одним набором зубцов из двух располагающихся один поверх другого наборов (17, 18) зубцов в зависимости от того, какой набор зубцов из двух располагающихся один поверх другого наборов (17, 18) зубцов должен быть приведен в действие, и выбора удерживать ли инструмент зубчатым участком (20) вверх или вниз.
