Инструмент для управления регулируемым элементом регулируемой по высоте ножки предмета меблировки Российский патент 2025 года по МПК A47B91/02 B25B13/08 B25B13/50

Область техники, к которой относится настоящее изобретение

Настоящее изобретение относится к инструменту для регулировки ножек предметов меблировки и тому подобного.

Предшествующий уровень техники настоящего изобретения

В сфере ножек для мебели и иных подобных предметов меблировки может быть предусмотрено множество видов ножек, в частности, регулируемых ножек. Используются регулируемые ножки различных типов, в частности, ножки с регулировкой спереди, которые устанавливаются на предметы мебели продавцом; но также используются и ножки, которые могут устанавливаться и регулироваться конечным потребителем или пользователем мебели, и которые, например, могут также собираться, как и сами предметы мебели, конечным потребителем.

Для мебели или элементов меблировки, таких как кухни, предметы мебели и прочие элементы подобного рода, по существу должна быть обеспечена возможность их простого и беспрепятственного выравнивания за счет регулировки этих ножек, если они расположены спереди мебели, т.е. в легкодоступном месте, а также, прежде всего, если они расположены сзади и не так легкодоступны.

Было замечено, что такой тип регулировки проще и легче реализовать с помощью инструмента или накидного ключа, более удобного в управлении пользователем, в частности, применительно к задним ножкам.

В документах GB 2535024 и DE 202018105370 раскрыты инструменты, снабженные ручкой и двухлапным концом, пригодным для регулировки опорных ножек с варьирующейся высотой, в которых предусмотрено центральное средство зацепления, расположенное между лапками.

В документе WO 2019/043660 раскрыто устройство для выравнивания мебели, которое содержит ручку, снабженную концевой головкой управления, которая активирует шестерню, расположенную между двумя лапками, которые сцепляются с ножкой. Эта шестерня входит в зацепление с рейкой, выполненной заодно с ножкой.

Краткое раскрытие настоящего изобретения

Общая цель настоящего изобретения заключается в том, чтобы предложить инструмент для регулировки предметов меблировки, способный устранить указанные выше недостатки предшествующего уровня техники в высшей степени простым, экономичным и особо функциональным образом.

Другая цель настоящего изобретения заключается в том, чтобы предложить инструмент, который обеспечивал бы оптимальное воздействие на каждую отдельную ножку.

Еще одна цель настоящего изобретения заключается в том, чтобы предложить инструмент в высшей степени простой конструкции, но который обеспечивал бы устойчивое взаимодействие с отдельной передней ножкой и/или, главным образом, с задней ножкой предмета меблировки и тому подобного.

А еще одна из целей настоящего изобретения заключается в том, чтобы предложить инструмент для регулировки, в частности, такого типа ножек, которые содержат фланцы, пересекающие их ось, и радиальные перегородки, сходящиеся к центру, которые располагаются между указанными фланцами.

Указанные цели достигаются с помощью инструмента для регулировки ножек предметов меблировки, выполненных согласно независимому пункту 1 и последующим зависимым пунктам формулы заявленного изобретения.

Краткое описание фигур

Конструктивные и функциональные характеристики настоящего изобретения и его преимущества в сравнении с известным уровнем техники станут еще более очевидными после ознакомления с последующим описанием в привязке к прилагаемым схематическим чертежам, на которых представлен иллюстративный вариант осуществления этого же изобретения, и где:

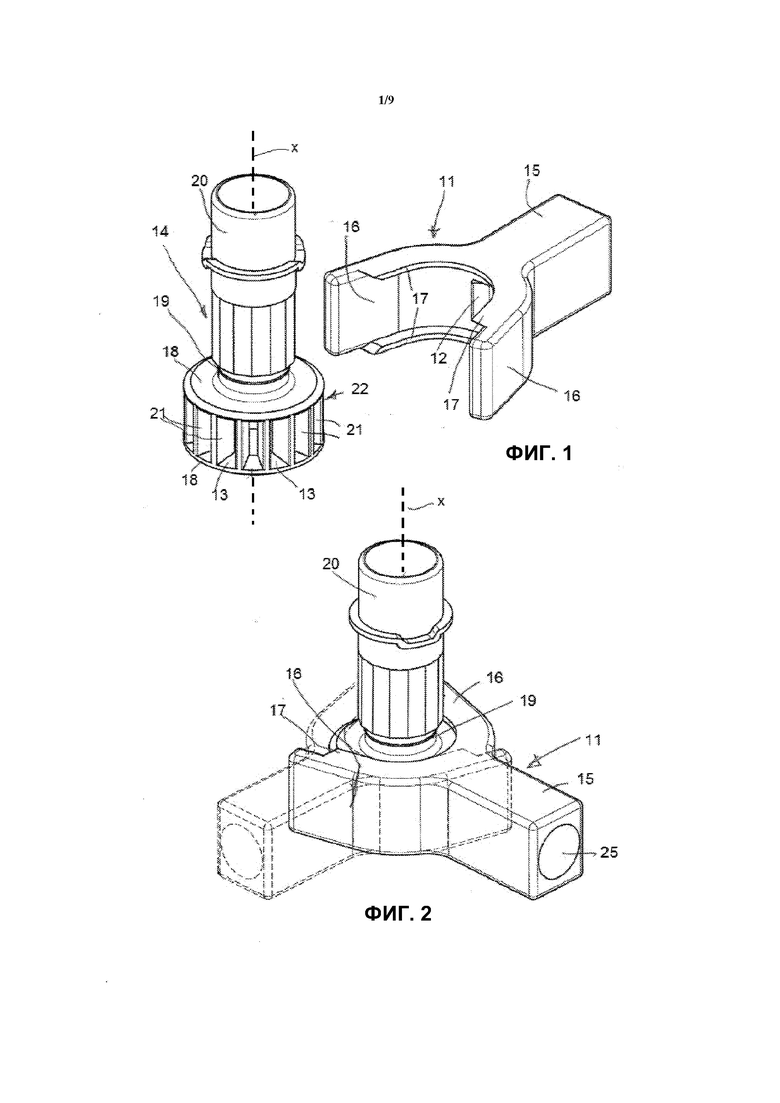

На фиг. 1 представлено перспективное изображение первого варианта осуществления инструмента согласно настоящему изобретению, который располагается вблизи ножки, подлежащей регулировке;

На фиг. 2 представлен вид, на котором можно видеть, как может приводиться в действие инструмент, показанный на фиг.1, для регулировки ножек;

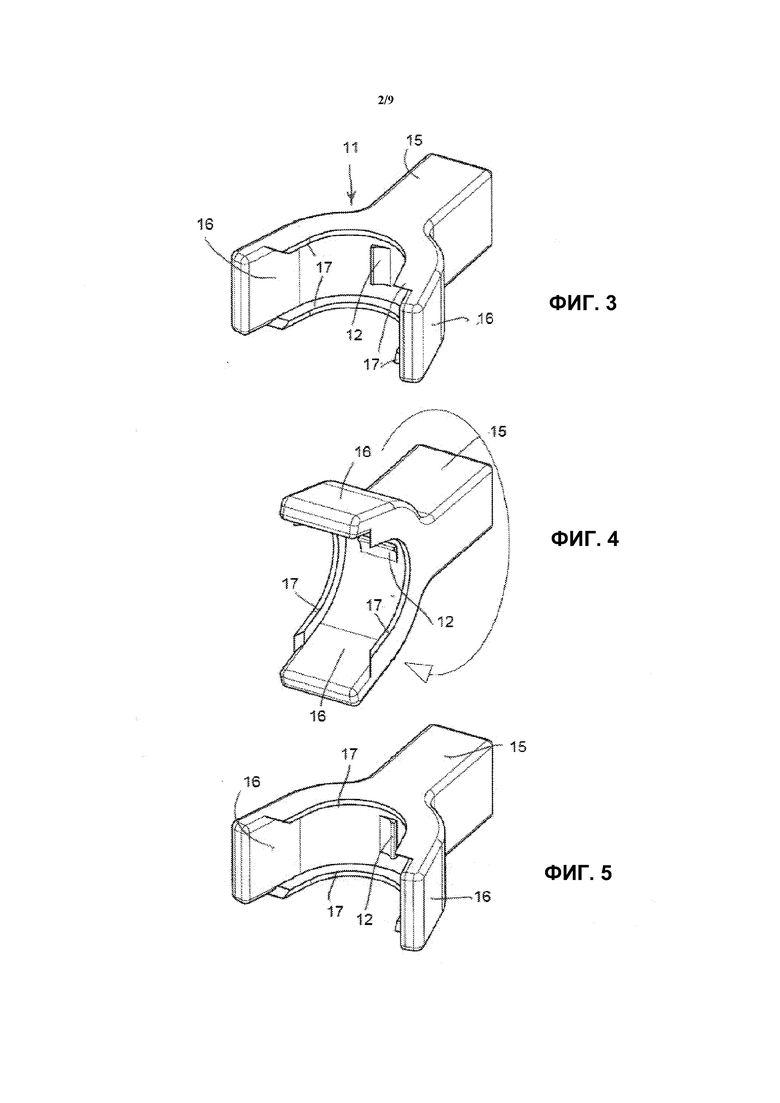

На фиг. 3, 4 и 5 представлены дополнительные перспективные изображения с разной ориентацией инструмента, показанного на фиг.1;

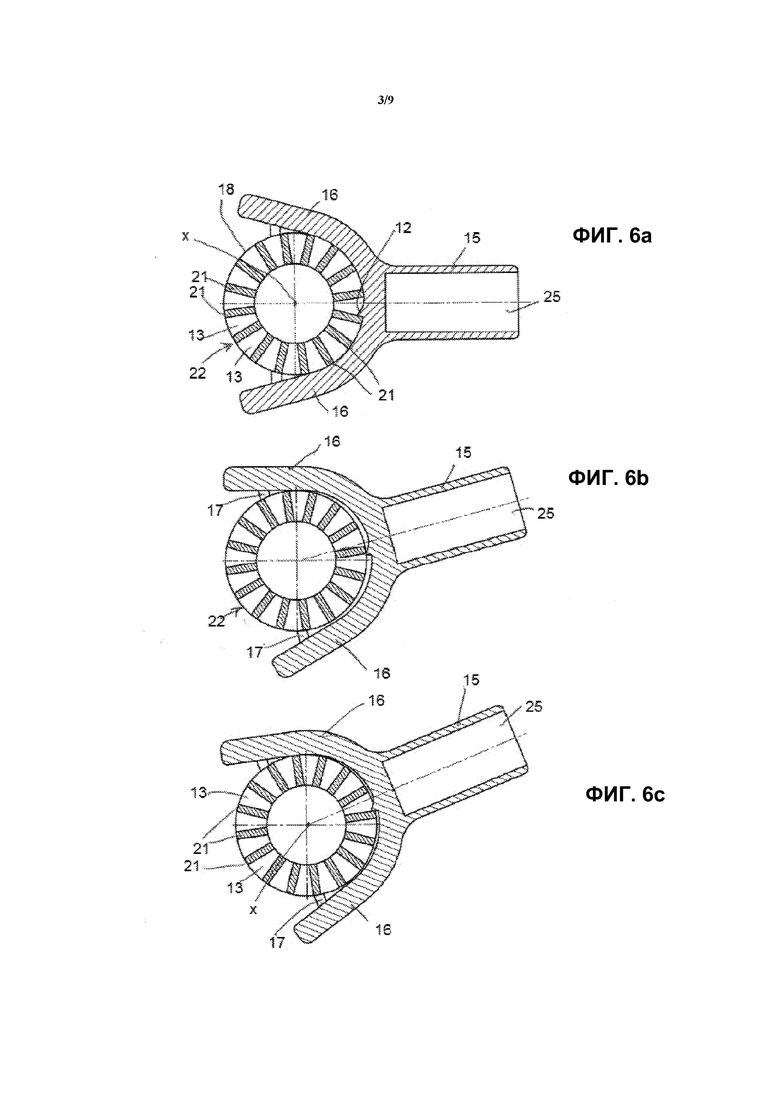

На фиг. 6а, 6b и 6с представлены виды сверху в разрезе инструмента, показанного на фиг.1, при его срабатывании в каждом из последующих положений;

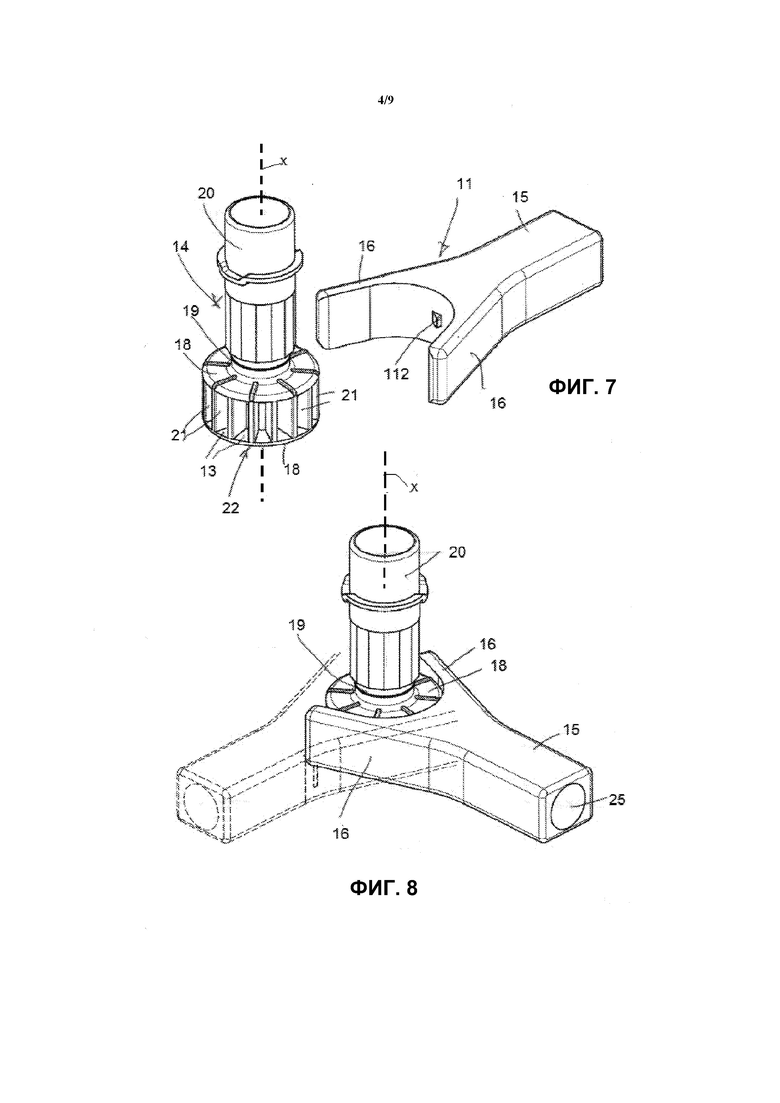

На фиг. 7 представлено перспективное изображение второго варианта осуществления инструмента согласно настоящему изобретению, который располагается вблизи ножки, подлежащей регулировке;

На фиг. 8 представлен вид, на котором можно видеть, как может приводиться в действие инструмент, показанный на фиг.7, для регулировки ножек;

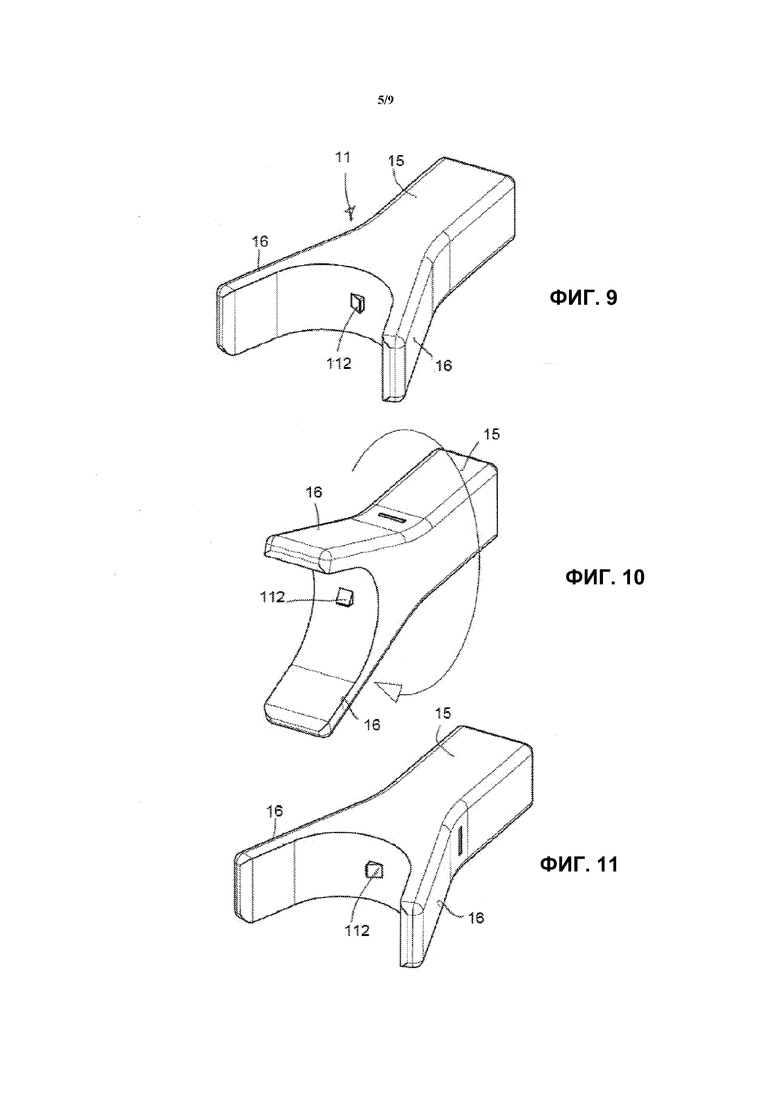

На фиг. 9, 10 и 11 представлены дополнительные перспективные изображения с разной ориентацией инструмента, показанного на фиг.7;

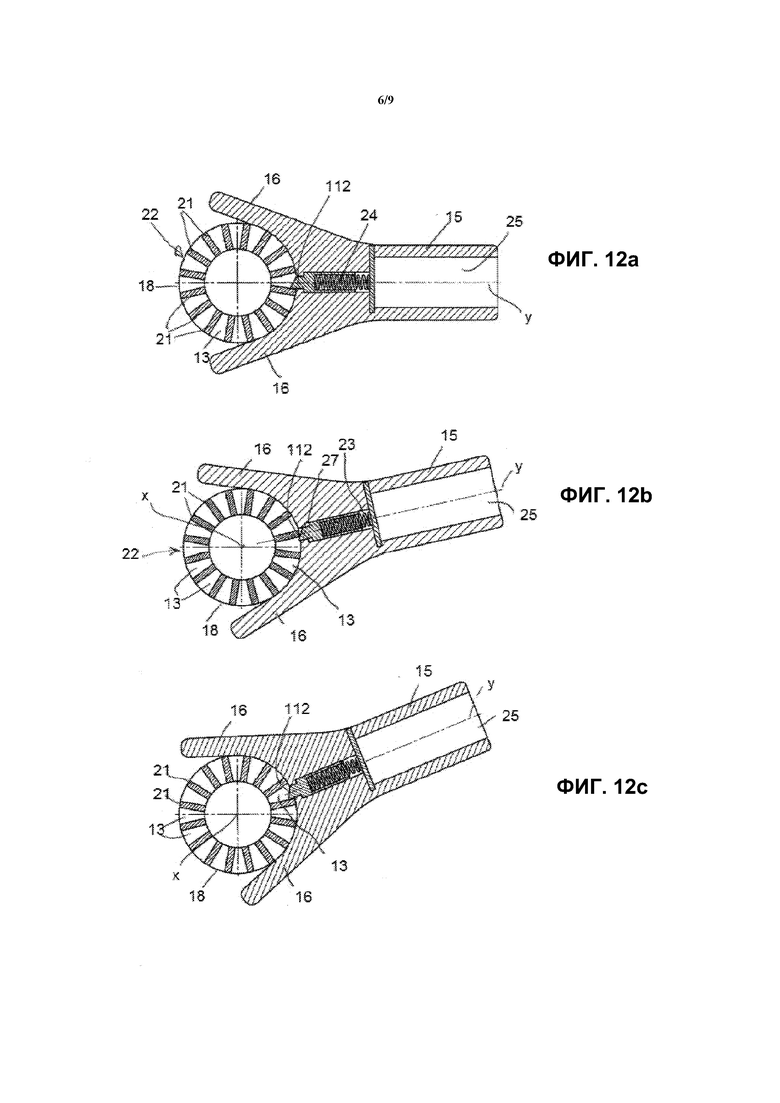

На фиг. 12а, 12b и 12с представлены виды сверху в разрезе инструмента, показанного на фиг.7, при его срабатывании в каждом из последующих положений;

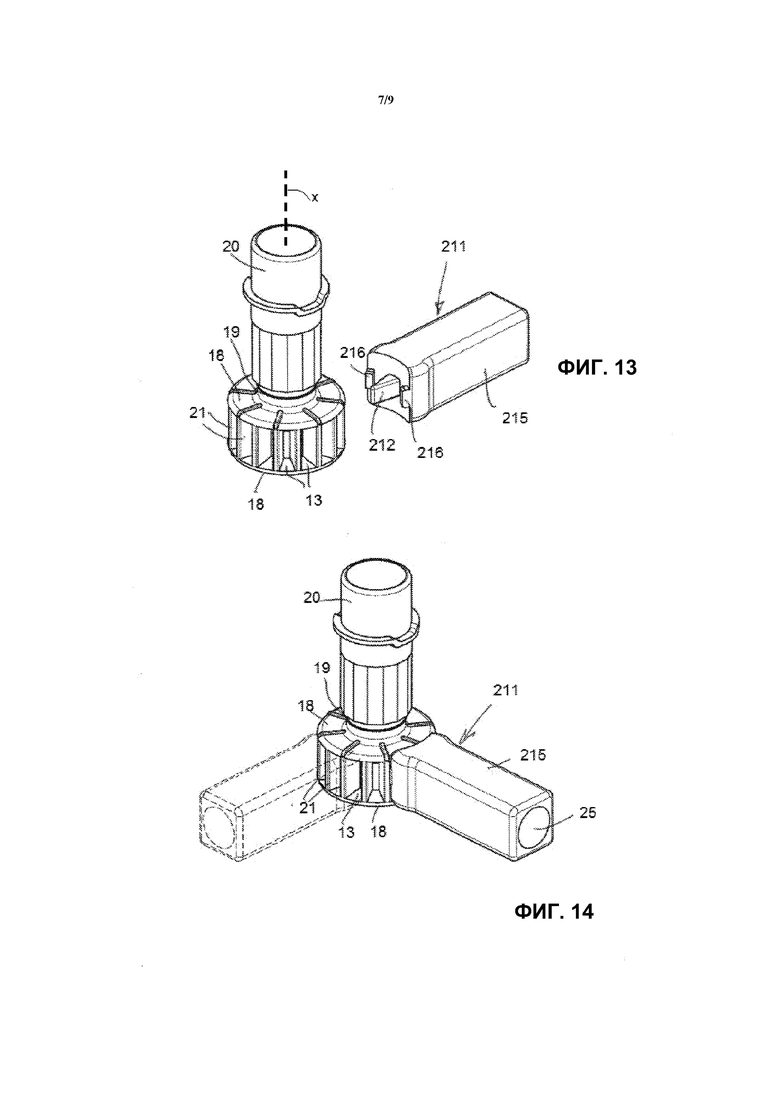

На фиг. 13 представлено перспективное изображение третьего варианта осуществления инструмента согласно настоящему изобретению, который располагается вблизи ножки, подлежащей регулировке;

На фиг. 14 представлен вид, на котором можно видеть, как может приводиться в действие инструмент, показанный на фиг.13, для регулировки ножки;

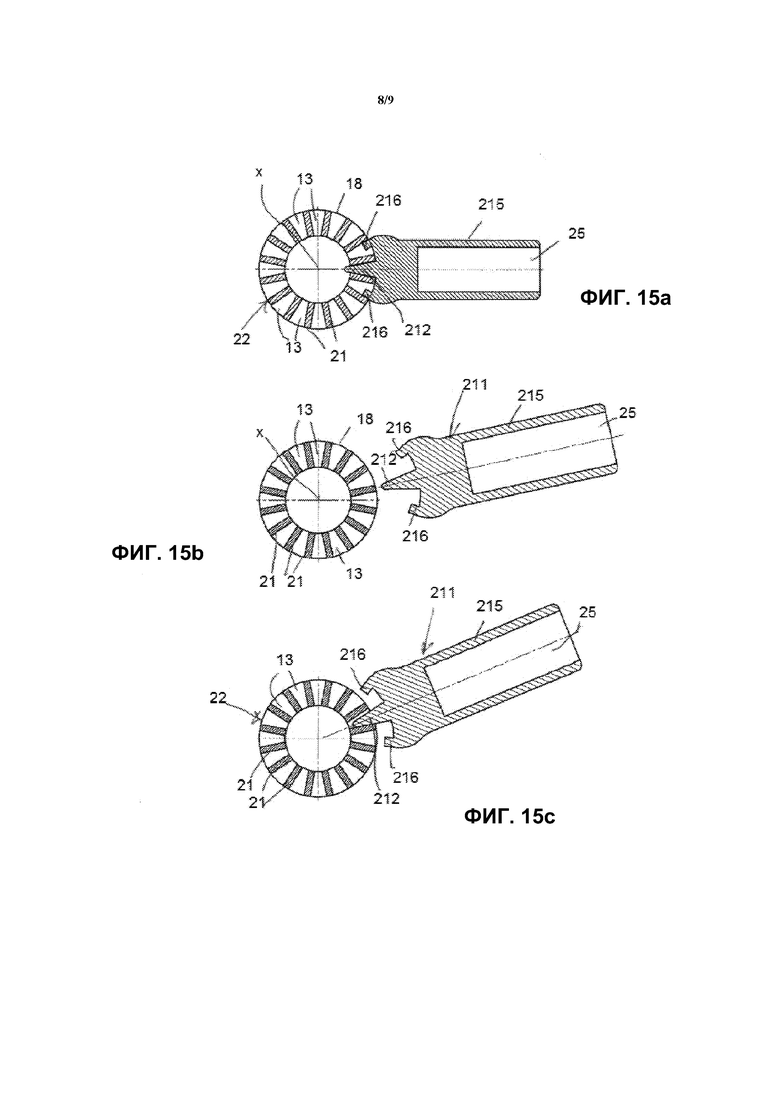

На фиг. 15а, 15b и 15с представлены виды сверху в разрезе инструмента, показанного на фиг.13, при его смещении в последующие положения для зацепления с ножкой;

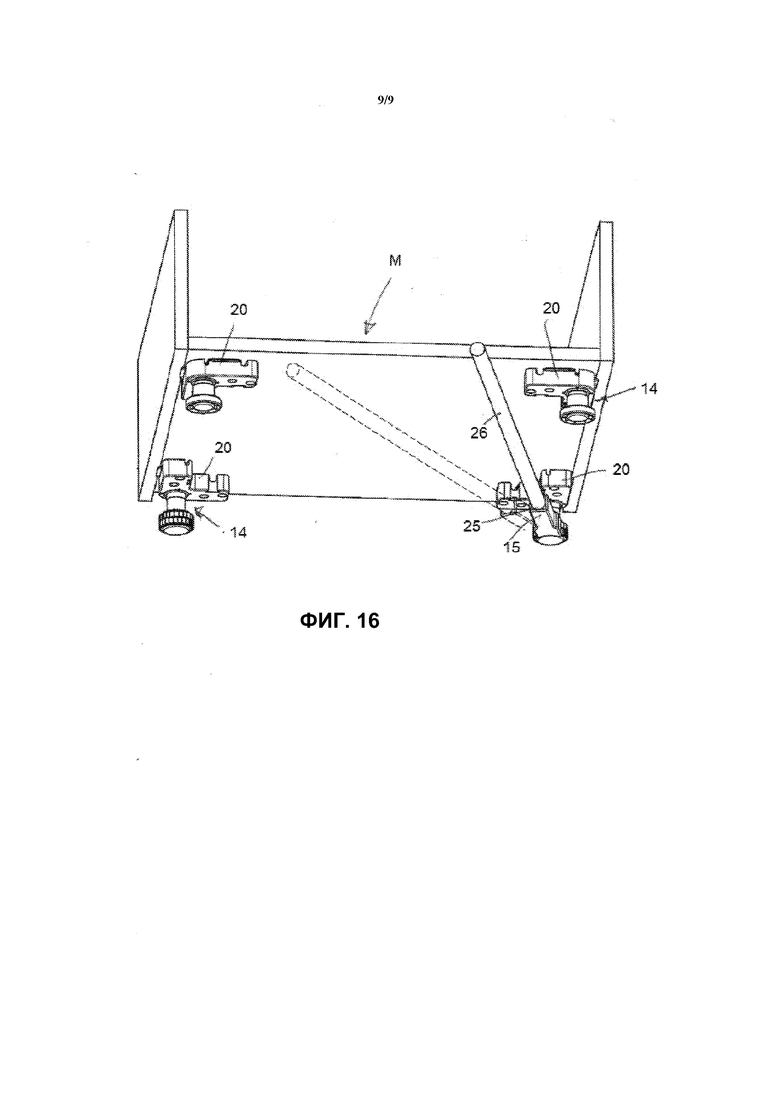

На фиг. 16 показан перспективный вид снизу нижней части предмета мебели, снабженного передними и задними ножками, где для регулировки задней ножки используется инструмент согласно настоящему изобретению.

Подробное раскрытие настоящего изобретения

В привязке к фигурам, которые носят иллюстративный и неограничивающий характер, описаны различные варианты осуществления инструмента для регулировки ножек мебели и аналогичных предметов меблировки согласно настоящему изобретению.

В частности, на фиг.1-6 с показан первый вариант осуществления инструмента согласно настоящему изобретению, который содержит вилкообразное тело 11, внутри которого расположено средство 12 зацепления, образующее средство зацепления или управления, которое вставляется в гнездо 13 ножки 14.

Вилкообразное тело 11 содержит ручку 15, от которой отходят две лапки 16, расходящиеся и расширяющиеся наружу. Средство 12 зацепления и управления выполнено в виде дугообразного и скругленного зубца, возрастающего по высоте в сторону своего свободного конца в направлении от одной лапки к другой. Две лапки 16 характеризуются наличием кромок 17, отходящих внутрь, которые задают принимающие и центрирующие гнезда для периферийных частей ножки 14.

В этом примере ножка 14 по существу снабжена парой торцевых фланцев 18, от которых отходит резьбовой хвостовик 19, пригодный для вставки в цилиндрическое тело 20 с возможностью завинчивания и вывинчивания или имеющий иную форму, который может быть соединен с предметом мебели или его частью М. Между двумя торцевыми фланцами 18 располагаются радиальные перегородки 21, которые отстоят друг от друга на определенное расстояние, задавая гнезда 13 для зубца 12 и образуя поворотную муфту 22 ножки, которая составляет регулируемый элемент. Все радиальные перегородки 21 сходятся по направлению к центральной оси X ножки.

В частности, если говорить более конкретно, две лапки 16 снабжены кромками 17, выступающими внутрь, которые задают принимающие и центрирующие гнезда, по меньшей мере, для периферийной части муфты 22, которая выполняет функции регулируемого элемента регулируемой ножки 14.

Форма двух лапок 16, расходящихся и расширяющихся кнаружи от ручки, обеспечивает возможность точного позиционирования инструмента, по меньшей мере, на части регулируемой ножки 14, например, на муфте 22 ножки 14.

Две лапки 16 охватывают муфту или регулируемый элемент 22 регулируемой по высоте ножки, обеспечивая удержание инструмента и средства зацепления или управления 12 таким образом, чтобы они входили в соединение с регулируемой ножкой 14 сбоку.

Кроме того, кромки 17, отходящие внутрь от лапок 16, обеспечивают возможность наложения инструмента на муфту 22 ножки в высшей степени простым и безопасным образом.

Зубец 12, также благодаря его дугообразной форме, может легко и просто входить в зацепление с одним из ряда гнезд 13 на муфте 22 ножки 14 в любом направлении, в котором она вращается, или в котором проворачивается инструмент относительно ножки 14. Конкретное функционирование расходящихся лапок 16 и зубца 12 проиллюстрировано на последовательности фигур 6а, 6b и 6 с, на которых, как уже было указано выше, показан вид инструмента сверху в поперечном разрезе. На этих фигурах показаны положения, которые занимает инструмент при вхождении в зацепление с муфтой 22 ножки 14. На них также показано, как зубец 12 может вводиться в зацепление с различными гнездами 13 ножки 14, инициируя ее вращение с целью регулировки высоты ножки. На фиг.2 проиллюстрировано, как инструмент может занимать разные положения с тем, чтобы его можно было легко проворачивать из разных исходных положении для приведения его в действие.

На фиг.7-12 с представлен второй вариант осуществления инструмента согласно настоящему изобретению, в котором одни и те же элементы обозначены одинаковыми номерами позиций; или же, если они выполняют схожие функции, перед этими номерами позиций добавляется цифра «1».

Следовательно, необходимо отметить, что в данном случае вилкообразное тело 11 также снабжено средством 112 зацепления, расположенным между двумя лапками 16, которое выполнено в виде зубца, входящего в одно из гнезд 13 ножки 14. Лапки 16 представлены в упрощенном виде без выступающих кромок, но в любом случае расходящихся друг от друга.

Однако в этих вариантах осуществления настоящего изобретения можно видеть (см. фиг.12а, 12b и 12с), что зубец 112 выполнен с возможностью пластичной деформации по оси Y ручки 15. По существу ручка 15 вилкообразного тела 11 снабжена гнездом 23, расположенным между двумя лапками вилкообразного тела 11, в котором располагается пружина 24 или иной аналогичный упругий элемент, толкающий зубец 112, который скользит в этом гнезде. Гнездо 23 на одном из своих концов, обращенном наружу между лапками, снабжено упором 27 под формованное тело скользящего зубца 112, который обеспечивает конец хода этого зубца в пределах гнезда 23. Следовательно, зубец 112 обычно удерживается в этом положении упора с помощью пружины 24, но он может отводиться назад при вращении относительно ножки 14, способствуя вращению последней. Это также возможно благодаря его дугообразной и скругленной форме с увеличением высоты в направлении его свободного конца. В данном случае на фиг.8 также показано, как инструмент может занимать разные положения с тем, чтобы его можно было легко вращать, в том числе из разных исходных положений для приведения его в действие. Это также происходит благодаря возможности скольжения зубца 112 в гнезде 23 с помощью пружины 24, что можно видеть на фиг.12а, 12b и 12с. По существу на этих фигурах показаны положения, которые занимает в инструменте зубец 112 при его вхождении в зацепление с муфтой 22 ножки 14 или при его вращении относительно указанной муфты.

И, наконец, на фиг.13-15 с представлен третий вариант осуществления настоящего изобретения, в котором, как и в предыдущем случае, одни и те же элементы, где это возможно, обозначены одинаковыми номерами позиций; или же, если они выполняют схожие функции, перед этими номерами позиций добавляется цифра «2».

Инструмент согласно настоящему изобретению в этом примере характеризуется наличием тела 211 вилкообразной формы, внутри которого располагается средство 212 зацепления, входящее в гнездо 13 ножки 14.

Вилкообразное тело 211 снабжено ручкой 215, от которой отходят две лапки 216, которые сходятся в направлении центральной оси X ножки в направлениях, параллельных направлениям перегородок 21, предусмотренных в муфте 22 ножки 14. В этом случае две лапки 216 выполнены короткими с тем, чтобы они могли войти и разместиться в гнездах 13 муфты 22 ножки 14. Между этими двумя лапками 216 предусмотрено средство 212 зацепления, выполненное в виде зубца треугольной формы и таким образом, что оно способно заходить в пространство между двумя следующими друг за другом перегородками 21 муфты 22. Для лучшего зацепления между двумя следующими друг за другом перегородками 21 зубец 212 отходит от ручки 215 дальше, чем лапки 216.

В данном случае предусмотрены сходящиеся лапки 16 вилки, которые могут входить в гнезда 13 муфты 22 ножки 14, обеспечивая возможность приложения большего усилия к муфте 22 ножки 14 совместно с зубцом 21 во время приведения инструмента в действие с целью инициирования регулирующего вращения, как это показано на фиг.14.

На фиг.15а, 15b и 15 с еще нагляднее показано, какой может быть стадия приведения в действие этого инструмента, или как инструмент может быть выведен из зацепления или повторно введен в зацепление с разными гнездами муфты 22 ножки 14.

Следует отметить, что в вилкообразном теле 11, 211 предусмотрено глухое отверстие 25, открываемое в соосном положении с ручкой 15, 215 и предназначенное для приема приводного рычага 26 инструмента, который облегчает его использование. По существу, благодаря этому рычагу 26 также обеспечивается возможность выполнения манипуляций под нижней частью предмета М мебели, как это показано на фиг.16, за счет выполнения этих манипуляций снаружи. Рычаг 26 также обеспечивает возможность приложения большего крутящего момента, что облегчает вращение каждой отдельной ножки 14 даже при наличии сильного трения или при использовании тяжелого предмета мебели, что затрудняет такое вращение.

Следовательно, обеспечивается возможность регулировки ножек фронтально спереди мебели благодаря использованию инструмента или накидного ключа согласно настоящему изобретению.

Соответственно, следует отметить, что этот конкретный инструмент согласно настоящему изобретению облегчает регулировку ножки или опорной ножки, например, на предмете мебели или на ином предмете меблировки, в котором предусмотрены ножки этого типа, путем регулировки ножки или опорной ножки для коррекции ее уровня.

Также очевидно, что этот конкретный инструмент входит в зацепление с подвижной или поворотной частью ножки, обеспечивая возможность ее регулировки, даже если до этой части трудно добраться, и если к ней должно быть приложено большое усилие, обусловленное весом предмета мебели.

Таким образом, достигается цель настоящего изобретения, означенная во вводной части описания.

Объем правовой охраны настоящего изобретения определяется прилагаемой формулой.

Изобретение относится к инструменту для регулировки ножек предметов меблировки. Инструмент для управления регулируемым элементом регулируемой по высоте ножки предмета меблировки содержит средство зацепления или управления и ручку для вращения средства зацепления или управления. Ручка содержит две лапки, которые выполнены с возможностью охвата регулируемого элемента регулируемой по высоте ножки для удержания инструмента и средства зацепления или управления таким образом, чтобы они входили в соединение с регулируемой по высоте ножкой сбоку. Средство зацепления или управления располагается между двумя лапками, охватывающими регулируемый элемент и входящими с ним в зацепление для вращения регулируемой по высоте ножки. Средство зацепления или управления содержит зубец, выполненный с возможностью входить в пространство между радиальными гнездами, сформированными в регулируемом элементе и сходящиеся в направлении центральной оси регулируемой по высоте ножки. Между двумя лапками в теле ручки предусмотрено гнездо, в котором располагается пружина, толкающий зубец, который скользит в этом гнезде, чтобы сформировать зубец, выполненный с возможностью пластичной деформации по оси ручки. Гнездо на одном из своих концов, обращенном наружу между лапками, снабжено упором под формованное тело пластично деформируемого зубца, который обеспечивает конец хода этого зубца в пределах гнезда. Пластично деформируемый зубец имеет дугообразную и скругленную форму с увеличением высоты в направлении его свободного конца со стороны, обращенной к одной из двух лапок. Технический результат направлен на обеспечение устойчивого сцепления устройства с передней и задней ножкой предмета мебели. 3 з.п. ф-лы, 16 ил.

1. Инструмент для управления регулируемым элементом (22) регулируемой по высоте ножки (14) предмета меблировки, содержащий: средство (112) зацепления или управления и ручку (15) для вращения указанного средства (112) зацепления или управления; при этом указанная ручка (15) содержит две лапки (16), которые выполнены с возможностью охвата регулируемого элемента (22) регулируемой по высоте ножки для удержания инструмента и средства (112) зацепления или управления таким образом, чтобы они входили в соединение с регулируемой по высоте ножкой сбоку; при этом указанное средство (112) зацепления или управления располагается между указанными двумя лапками (16), охватывающими указанный регулируемый элемент (22) и входящими с ним в зацепление для вращения указанной регулируемой по высоте ножки; при этом указанное средство зацепления или управления содержит зубец, выполненный с возможностью входить в пространство между радиальными гнездами (21), сформированными в указанном регулируемом элементе (22) и сходящиеся в направлении центральной оси (X) указанной регулируемой по высоте ножки (14), причём между указанными двумя лапками (16) в теле ручки (15) предусмотрено гнездо (23), в котором располагается пружина (24), толкающий зубец (112), который скользит в этом гнезде чтобы сформировать зубец, выполненный с возможностью пластичной деформации по оси (Y) ручки (15), при этом гнездо (23) на одном из своих концов, обращенном наружу между лапками, снабжено упором (27) под формованное тело пластично деформируемого зубца (112), который обеспечивает конец хода этого зубца в пределах гнезда (23), при этом указанный пластично деформируемый зубец (112) имеет дугообразную и скругленную форму с увеличением высоты в направлении его свободного конца со стороны, обращенной к одной из двух лапок (16).

2. Инструмент по п. 1, отличающийся тем, что указанные две лапки (16) расходятся от указанной ручки (15).

3. Инструмент по п. 1, отличающийся тем, что указанные две лапки (16) формируют вилкообразное тело (11).

4. Инструмент по п. 3, отличающийся тем, что в указанном вилкообразном теле (11) предусмотрено глухое отверстие (25), выполненное в соосном положении с ручкой (15) для приема приводного рычага (26) инструмента.
