СТАЦИОНАРНАЯ УСТАНОВКА ДЛЯ ТУШЕНИЯ ПОЖАРА ПРОЛИВА СЖИЖЕННОГО ПРИРОДНОГО ГАЗА Российский патент 2025 года по МПК A62C3/06 A62C31/02 A62C35/02 A62C35/64

Область техники, к которой относится изобретение

Изобретение относится к противопожарной технике, в частности к устройствам для выпуска и распределения газопорошкового огнетушащего вещества (ГПОВ), а именно к стационарным установкам, которые используются для тушения пожара пролива сжиженного природного газа (СПГ) в приямках.

Уровень техники

Из уровня техники известны способы тушения пожара пролива СПГ, включающие обработку поверхности СПГ водовоздушной пеной (например, RU 2744719 C1, опубл. 15.03.2021, RU 2589562 C1, опубл. 15.03.2021).

Недостатком таких решений являются низкая эффективность пожаротушения, связанная с тем, что поверхность пролива СПГ имеет температуру -160^о. При попадании струи пены на поверхность пролива СПГ происходит интенсификация испарения СПГ и, соответственно, интенсификация его горения. Отсутствуют экспериментальные данные, подтверждающие возможность тушение пролива СПГ с помощью пены низкой и средней кратности. В формуле изобретения речь не идет о тушении пожара пролива, а только о ликвидации аварийных разливов сжиженного природного газа или сжиженного углеводородного газа, включающий обработку поверхности сжиженного газа водовоздушной пеной, то есть пену подают на негорящий пролив СПГ.

Из уровня техники также известно устройство автоматического пожаротушения объектов с обращением СПГ, (CN 207024429, опубл. 02.01.2018), включающее электрический дроссельный клапан, низкотемпературный зонд, эжектор Вентури, пеногенератор, вакуумметр, запорный клапан, трубопровод, резервуар для хранения пенной жидкости, датчик уровня и выводную барботажную секцию.

Недостатками такого решения являются низкая эффективность пожаротушения, связанная с низкой эффективностью пены, недостаточной для тушения пожара пролива СПГ. Отсутствуют экспериментальные подтверждения возможности тушения пожара пролива СПГ пеной. Пена может только снижать интенсивность горения и уменьшать тепловой поток от пожара, при этом необходимо обеспечивать непрерывную подачу пены в течение всего времени горения пролива. Если подачу пены прекратить, то остатки пены быстро испарятся под воздействием пламени и горение продолжится.

Наиболее близким аналогом является автоматическая система пожаротушения станции налива СПГ (CN 206822984, опубл. 02.01.2018), который включает в себя резервуар для хранения сухого порошка, подключаемый к баллону с азотом высокого давления, сеть труб для транспортировки сухого порошка, которая соединена с резервуаром для хранения сухого порошка, система управления и чувствительный элемент, который соединен с системой управления. Полезная модель позволяет выявить пожарную опасность и особенности пожара на станции налива СПГ, настроить сеть пожаротушения, своевременно локализовать возгорание на станции налива, предотвратить распространение пожара и избежать материального ущерба.

Недостатками такого решения является невозможность тушения пожара пролива СПГ подачей порошка сверху, так как струи порошка имеют высокую температуру по сравнению с температурой поверхности жидкой фазы СПГ, интенсифицируют испарение и горение СПГ. С помощью данного устройства можно потушить горение газовых струй при разгерметизации оборудования и горение других пожароопасных элементов в зоне тушения, но невозможно потушить пожар пролива СПГ.

Техническая проблема заключается в том, что известные способы пожаротушения и конструкции установок пожаротушения не обеспечивают возможность эффективного тушения пожара пролива СПГ в приямках.

Раскрытие сущности изобретения

Задачей настоящего изобретения является повышение эффективности тушения пожара пролива СПГ в приямках.

Технический результат заключается в обеспечении возможности тушения пожара пролива СПГ в приямках для сбора жидкой фазы проливов СПГ за счет формирования струи для тушения пожара пролива СПГ с углом раскрытия в горизонтальной плоскости от 110^о до 130^о и в вертикальной плоскости от 10° до 15°, которая создает сплошной слой газопорошкового огнетушащего вещества над поверхностью пролива СПГ.

Вышеуказанный технический результат обеспечивается за счет того, что стационарная установка для тушения пожара пролива СПГ содержит по меньшей мере один сосуд для хранения огнетушащего порошка, по меньшей мере один баллон для хранения сжатого или сжиженного газа, соединенный с сосудом для хранения огнетушащего порошка, по меньшей мере одно запорно-пусковое устройство (ЗПУ), установленное на по меньшей мере один баллон для хранения сжиженного или сжатого газа, трубопровод подачи ГПОВ, соединенный с по меньшей мере одним сосудом для хранения ГПОВ, а также насадок распыления, соединенный с трубопроводом подачи ГПОВ. Насадок распыления выполнен в виде глухой трубы, а на расстоянии от глухого конца трубы выполнена прорезь, обеспечивающая возможность формирования струи для тушения пожара пролива СПГ, при этом соотношение площади прорези к площади внутреннего сечения трубы составляет от 0,5 до 0,85.

Вышеуказанный технический результат также может обеспечиваться за счет того, что стационарная установка для тушения пожара пролива СПГ содержит трубопровод подачи ГПОВ, насадок распыления, соединенный с трубопроводом подачи ГПОВ и по меньшей мере один модуль газопорошкового пожаротушения с совместным хранением компонентов, причем трубопровод подачи ГПОВ соединен с по меньшей мере одним модулем газопорошкового пожаротушения. Насадок распыления выполнен в виде глухой трубы, а на расстоянии от глухого конца трубы выполнена прорезь, обеспечивающая возможность формирования струи для тушения пожара пролива СПГ, при этом соотношение площади прорези к площади внутреннего сечения трубы составляет от 0,5 до

0,85.

Прорезь может быть выполнена перпендикулярно оси трубы насадка распыления.

Глубина прорези может быть равна радиусу внешнего сечения трубы насадка распыления.

Ширина прорези может составлять от 0,5 до 0,85 радиуса внутреннего сечения трубы насадка распыления.

Ширина прорези может составлять 0,7 радиуса внутреннего сечения трубы насадка распыления.

Прорезь может быть выполнена на расстоянии от 0,5 до 1,5 радиуса внутреннего сечения трубы от глухого конца насадка.

Прорезь может быть выполнена на расстоянии одного радиуса внутреннего сечения трубы от глухого конца насадка.

На конце насадка распыления может быть установлена заглушка, обеспечивающая его глухое исполнение.

Насадок распыления может быть выполнен с возможностью вертикальной установки возле борта приямка для проливов СПГ.

Насадок распыления может быть выполнен с возможностью установки возле борта приямка для проливов СПГ под углом от 5° до 7,5° к вертикали таким образом, что прорезь направлена под углом от 5° до 7,5° к поверхности пролива СПГ в приямке.

Сосуд (5) для хранения огнетушащего порошка может содержать аэраторную трубку и мембрану.

Газовые баллоны могут быть соединены общим коллектором газовых баллонов, соединенным с сосудом для хранения огнетушащего порошка.

По меньшей мере один модуль газопорошкового пожаротушения может быть выполнен в виде баллона высокого давления, обеспечивающего возможность совместного хранения газа и огнетушащего порошка, на котором установлено ЗПУ.

Модули газопорошкового пожаротушения могут быть соединены общим коллектором модулей газопорошкового пожаротушения, соединенным с трубопроводом подачи газопорошкового огнетушащего порошка.

Краткое описание чертежей

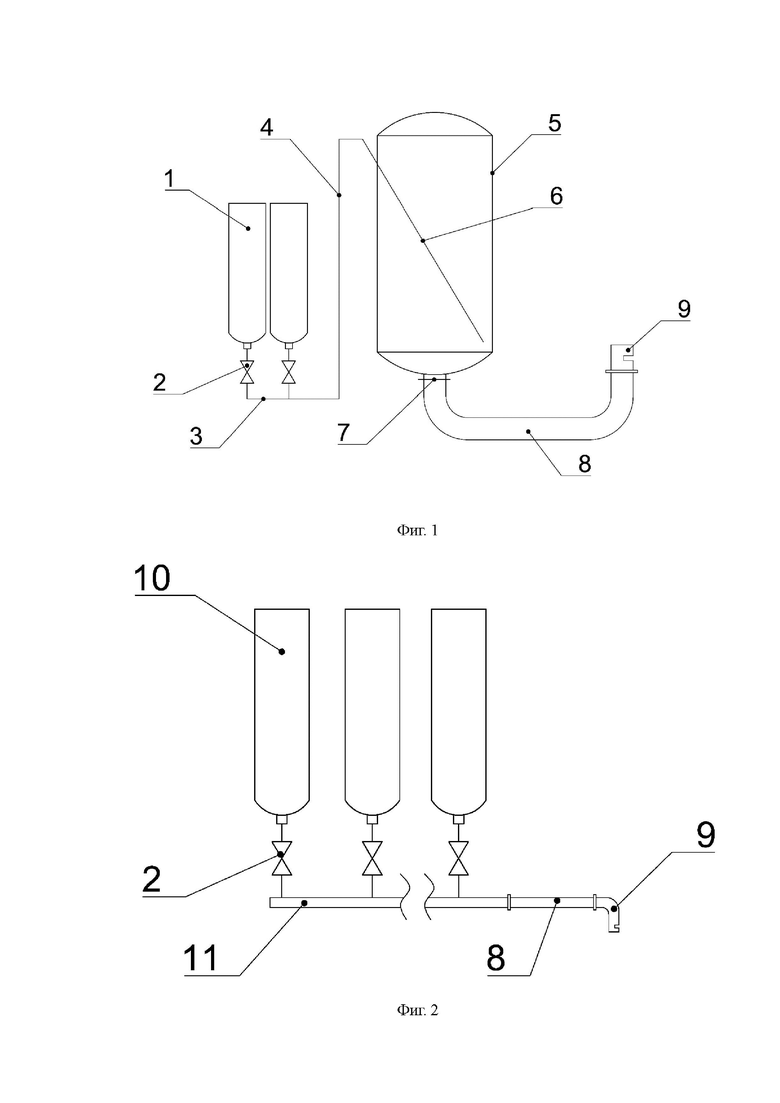

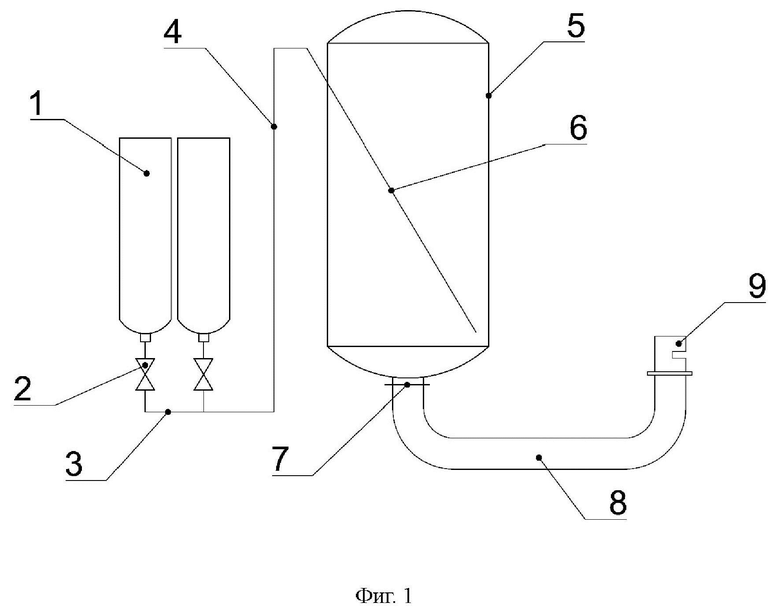

Конструктивные особенности изобретения поясняются чертежами, на которых: фиг. 1 – вариант исполнения стационарной установки для тушения пожара пролива СПГ;

фиг. 2 – вариант исполнения стационарной установки для тушения пожара пролива СПГ;

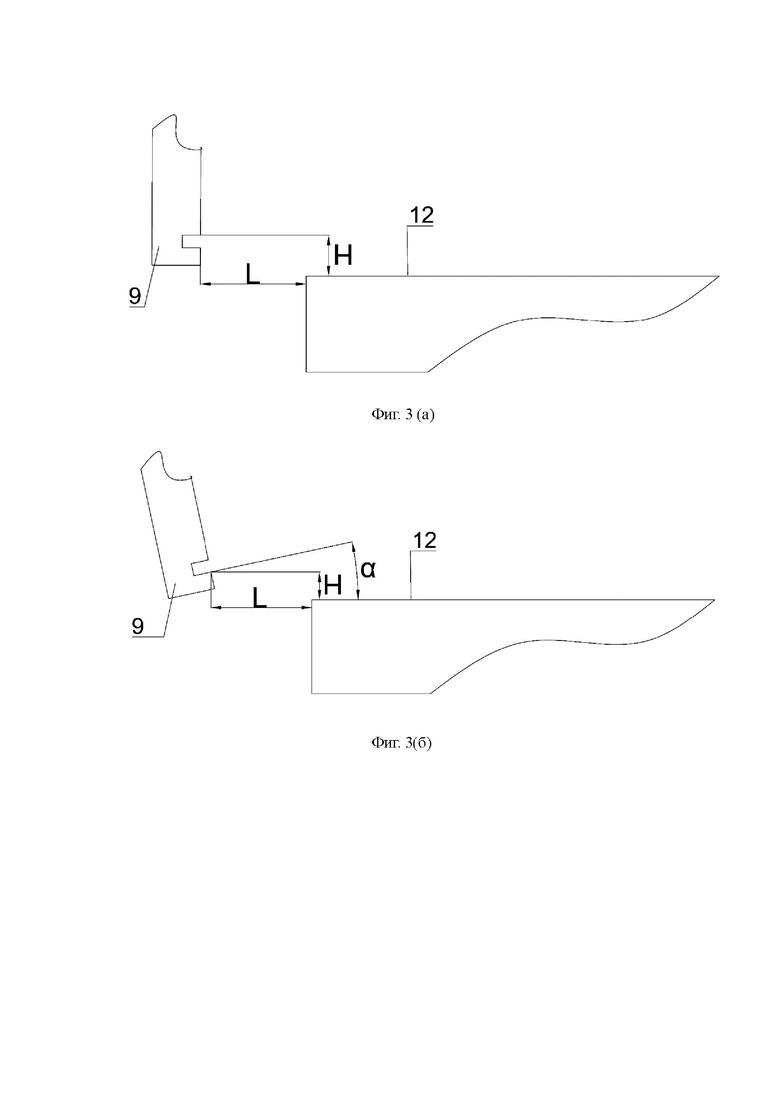

фиг. 3 (а), 3 (б) – варианты установки насадка распыления относительно борта приямка;

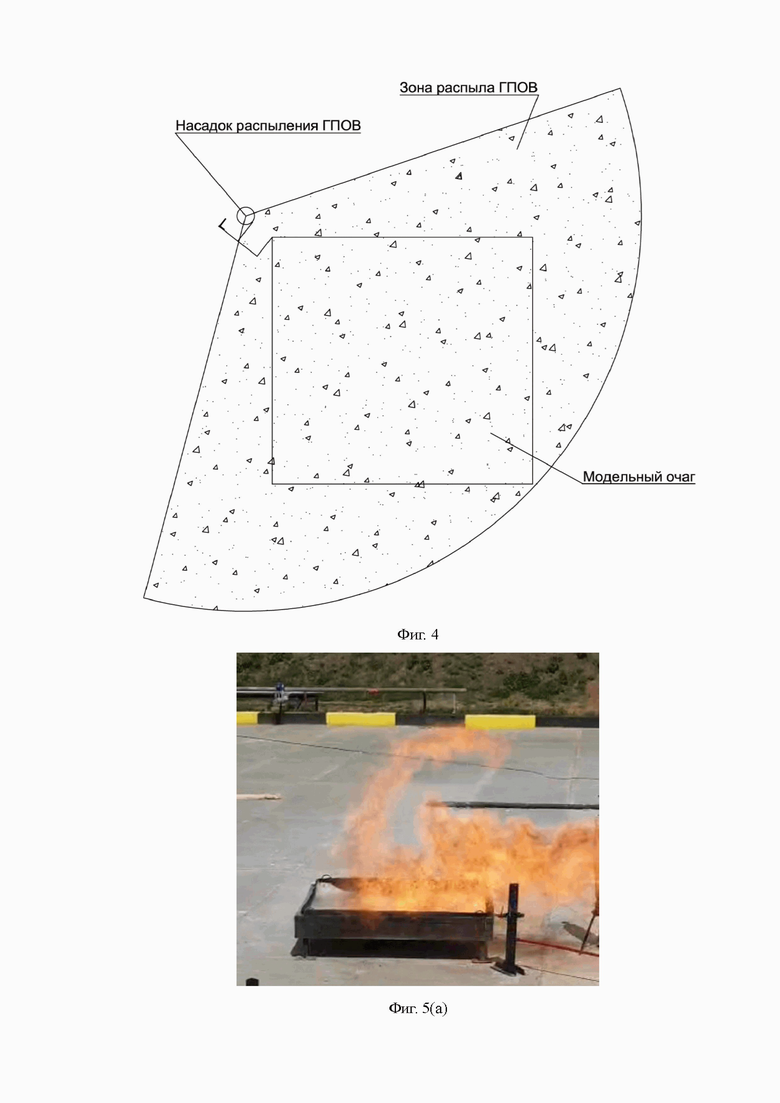

фиг. 4 – вид сверху зоны распыла газопорошкового огнетушащего средства; фиг. 5 (а), 5(б), 5(в), 5(г) – поэтапная ликвидация пожара пролива СПГ в приямке.

Осуществление изобретения

Объекты с обращением СПГ, такие как минизаводы по производству СПГ, заправочные станции для заправки СПГ транспортных средств, зоны хранения СПГ и т.д., согласно действующим нормативным документам должны быть оборудованы средствами ограничения пролива СПГ и приямками для сбора жидкой фазы пролива СПГ. В случае утечки СПГ в результате аварии высока вероятность его возгорания. В этом случае возникает задача тушения пожара пролива СПГ в приямке.

Тушение пожара пролива СПГ осложнено тем фактом, что он имеет очень низкую температуру - около -160°С. При его тушении пеной происходит интенсификация испарения СПГ и, соответственно, интенсификация его горения. Применение пены не позволит обеспечить эффективное тушение пожара пролива СПГ. В частности, пена неизбежно будет с одной стороны испаряться под воздействием теплового потока пламени, с другой стороны, попадая на поверхность жидкости интенсифицировать её испарение, за счет большой разницы температур.

Для ликвидации возгорания сплошного пролива СПГ необходимо создать в каждой точке над поверхностью огнетушащую концентрацию на время, достаточное для тушения. Это возможно при использовании насадка распыления, который обеспечивает подачу ГПОВ струей, при этом струя должна создать сплошной слой ГПОВ над поверхностью горения. ГПОВ предпочтительно включает основной компонент, высокодисперсную добавку, целевую добавку для текучести и гидрофобизирующую кремнийорганическую жидкость-модификатор.

Для тушения пожара пролива СПГ в приямках (12) может быть использована стационарная установка, которая содержит сосуд (5) для хранения огнетушащего порошка, трубопровод (8) подачи ГПОВ, соединенный с сосудом (5) для хранения огнетушащего порошка, а также насадок (9) распыления, соединенный с трубопроводом (8) подачи ГПОВ.

По одному из вариантов исполнения сосуд (5) для хранения огнетушащего порошка соединен с по меньшей мере одним газовым баллоном (1) для хранения сжатого или сжиженного газа. Газовый баллон (1) предназначен для хранения огнетушащего газа в сжатом или сжиженном состоянии под давлением. На газовом баллоне (1) установлено запорно-пусковое устройство (ЗПУ) (2). При подаче импульса происходит открытие ЗПУ (2) и огнетушащий газ начинает поступать в сосуд (5) для хранения огнетушащего порошка по трубопроводу (4) подачи газа. При поступлении огнетушащего газа в сосуд (5) для хранения порошка происходит их смешение с образованием ГПОВ и последующая его подача в трубопровод (8) подачи ГПОВ.

По наиболее предпочтительному варианту осуществления сосуд (5) для хранения огнетушащего порошка при соединении с баллоном (1) дополнительно содержит аэраторную трубку (6) и мембрану (7). Аэраторная трубка (6) предназначена для подачи огнетушащего газа в сосуд для хранения порошка и обеспечивает лучшее смешение газа и порошка для получения ГПОВ. Мембрана (7) вскрывается при поступлении огнетушащего газа в сосуд для хранения порошка и повышении давления в сосуде для хранения порошка.

Если в конструкции стационарной установки для тушения пожара пролива СПГ предусмотрено несколько газовых баллонов (1), то газовые баллоны (1) соединены общим коллектором (3) газовых баллонов (1), соединенным с сосудом (5) для хранения огнетушащего порошка через трубопровод (4) подачи газа.

По другому варианту исполнения стационарная установка для тушения содержит по меньшей мере один модуль (10) газопорошкового пожаротушения с совместным хранением компонентов. В таком варианте исполнения трубопровод (8) подачи ГПОВ соединен с по меньшей мере одним модулем (10) газопорошкового пожаротушения.

По наиболее предпочтительному варианту осуществления модуль (10) газопорошкового пожаротушения выполнен в виде баллона высокого давления, имеющего конструкцию, обеспечивающую возможность совместного хранения газа и огнетушащего порошка. На баллоне высокого давления установлено ЗПУ (2), при открытии которого происходит подача ГПОВ в трубопровод (8) подачи ГПОВ.

Если в конструкции стационарной установки для тушения пожара пролива СПГ предусмотрено несколько модулей (10) газопорошкового пожаротушения, то модули (10) газопорошкового пожаротушения соединены общим коллектором (11) модулей (10) газопорошкового пожаротушения, который, в свою очередь, соединен с трубопроводом (8) подачи ГПОВ.

Трубопровод (8) подачи ГПОВ соединен с сосудом (5) для хранения огнетушащего порошка напрямую или через общий коллектор (11) модулей (10) газопорошкового пожаротушения и предназначен для подачи ГПОВ к насадку (9) распыления.

Насадок (9) распыления соединен с трубопроводом (8) подачи ГПОВ, устанавливается возле борта приямка (12) для проливов СПГ и предназначен для распыления ГПОВ для тушения пожара пролива СПГ в приямке (12). Наиболее предпочтительный материал изготовления насадка (9) распыления – сталь.

Насадок (9) распыления выполнен в виде глухой трубы и содержит прорезь, которая формирует струю ГПОВ для тушения пожара пролива СПГ в приямке (12).

Прорезь выполнена на расстоянии от 0,5 до 1,5 радиуса внутреннего сечения трубы от глухого конца трубы насадка (9) распыления. Ширина прорези составляет от 0,5r до 0,85r, где r - радиус внутреннего сечения трубы насадка (9) распыления. Глубина прорези приблизительно равна радиусу внешнего сечения трубы. При этом соотношение площади прорези Sщ к площади внутреннего сечения трубы Sтр составляет: Sщ/Sтр от 0,5 до 0,85. Наиболее предпочтительное соотношение составляет 0,7.

Угол раскрытия формируемой струи при использовании стационарной установки тушения пожара пролива СПГ вышеуказанной конструкции составляет: в горизонтальной плоскости от 110° до 130° и в вертикальной плоскости от 10° до 15°. Такая геометрия зоны распыления ГПОВ наиболее эффективна для тушения пожара пролива (8) СПГ по площади.

Концентрация огнетушащего порошка в струе обратно пропорциональна расстоянию от точки истечения и примерно постоянна в каждой точке струи в течение всего времени истечения порошка из огнетушителя.

В наиболее предпочтительном варианте осуществления прорезь выполнена перпендикулярно оси ствола (3) на расстоянии одного радиуса внутреннего сечения трубы от глухого конца ствола (3). Перпендикулярное расположение обеспечивает наилучшие характеристики струи, что позволяет создать сплошной слой взвеси огнетушащего порошка над поверхностью горящего пролива СПГ.

По наиболее предпочтительному варианту осуществления глухое исполнение насадка (9) распыления обеспечивается за счет установки заглушки. Такое исполнение упрощает конструкцию насадка (9) распыления и позволяет легко починить в случае неисправности путем замены заглушки для обеспечения возможности тушения пожара пролива СПГ путем создания сплошного слоя взвеси огнетушащего порошка над поверхностью горящего пролива СПГ.

Насадок (9) распыления по одному из вариантов исполнения устанавливается вертикально. Такой вариант установки насадка (9) распыления упрощает монтаж стационарной установки для тушения пожара пролива СПГ.

По другому варианту исполнения насадок (9) распыления устанавливается таким образом, чтобы прорезь была направлена под углом к поверхности пролива СПГ в приямке (12). Поскольку струя расширяется в вертикальной плоскости, то при высоком уровне поверхности жидкости в приямке (12), под воздействием струи может произойти выплеск СПГ из приямка (12) и увеличение площади горения, что недопустимо. Для того, чтобы этого не произошло, насадок (9) распыления может быть расположен под углом от 5° до 7,5° к вертикали, чтобы прорезь была направлена под углом к поверхности пролива СПГ в приямке (12) и, соответственно, нижняя часть струи ГПОВ была параллельна плоскости пролива.

Стационарная система для тушения пожара пролива СПГ работает следующим образом.

Ликвидация возгорания СПГ происходит при интенсивности подачи ГПОВ не менее 1,5±0,1 кг/(с⋅м²). Для ликвидации возгорания сплошного пролива необходимо создать в каждой точке над поверхностью огнетушащую концентрацию на время, достаточное для тушения. Струя должна создать сплошной слой ГПОВ над поверхностью горения. Подачу ГПОВ следует осуществлять параллельно поверхности СПГ, для этого насадок (9) распыления устанавливается на определенной высоте и расстоянии от борта приямка (12), с учетом угла раскрытия струи.

Подачу ГПОВ следует осуществлять параллельно поверхности СПГ, для этого при монтаже стационарной системы для тушения пожара пролива СПГ насадок (9) распыления устанавливают на определенной высоте и расстоянии от борта приямка (12), с учетом угла раскрытия струи. В зависимости от размеров приямка (12) насадок (9) распыления располагают таким образом, чтобы прорезь была на расстоянии L, H и под углом α по отношению к борту приямка (12) пролива СПГ, при этом отношение L/H составляет от 1,5 до 3, а угол α имеет значение от 4° до 7°.

При обнаружении горения СПГ в приямке (12) стационарная система для тушения пожара пролива СПГ активируется и газопорошковая смесь из газового баллона и сосуда (5) для хранения огнетушащего порошка через трубопровод (8) подачи ГПОВ попадает в насадок (9) распыления. Порошок, распространяющийся по трубопроводу (8), упирается в глухой конец трубы заглушки и истекает через прорезь равномерно во всех направлениях. При этом формируется струя с углом раскрытия в горизонтальной плоскости от 110° до 130° и в вертикальной плоскости от 10° до 15°. Струя должна создать сплошной слой ГПОВ над поверхностью горения.

Ликвидация возгорания СПГ происходит при интенсивности подачи ГПОВ не менее 1,5±0,1 кг/(с·м²). Для ликвидации возгорания сплошного пролива необходимо создать в каждой точке над поверхностью огнетушащую концентрацию на время, достаточное для тушения.

Установка может работать как в ручном, так и в автоматическом режиме. Во время испытаний пуск модуля осуществлялся в ручном режиме.

На фиг. 5(а) - 5(г) показан пример тушения пожара пролива СПГ, где:

- Фиг. 5(а) - Горение СПГ в поддоне;

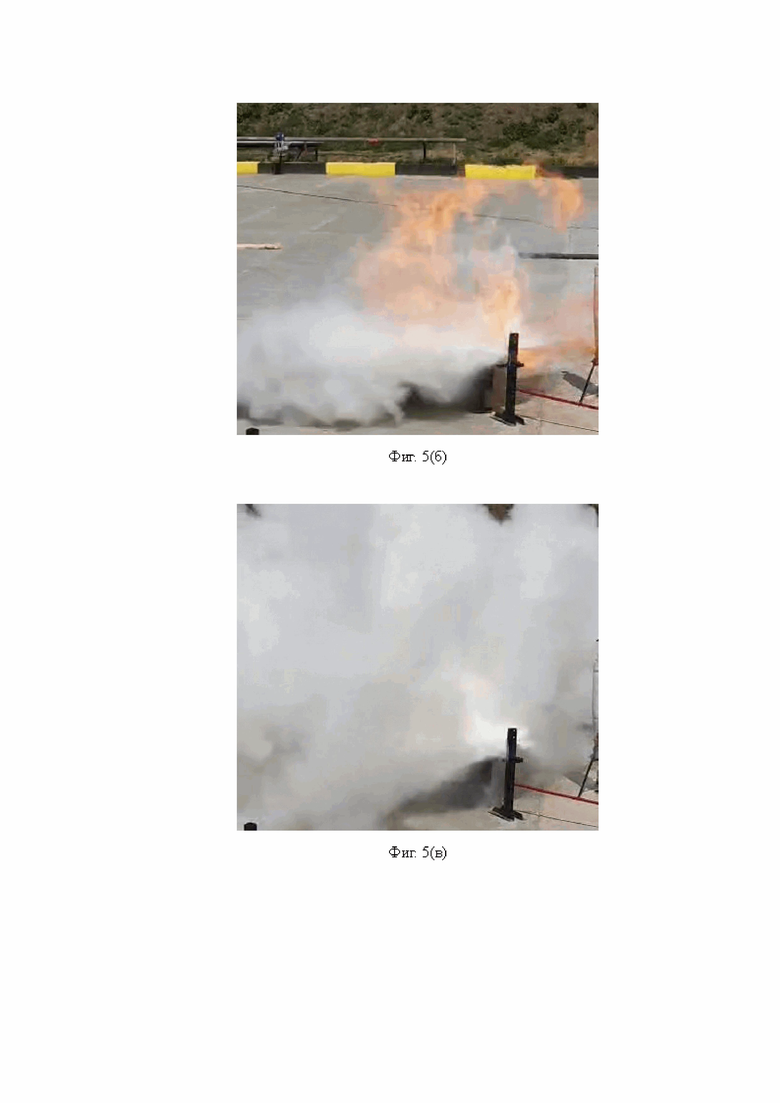

- Фиг. 5(б) - Начало тушения. 1 сек работы стационарной установки для тушения пожара пролива СПГ;

- Фиг.5(в) - 2 сек работы стационарной установки для тушения пожара пролива СПГ;

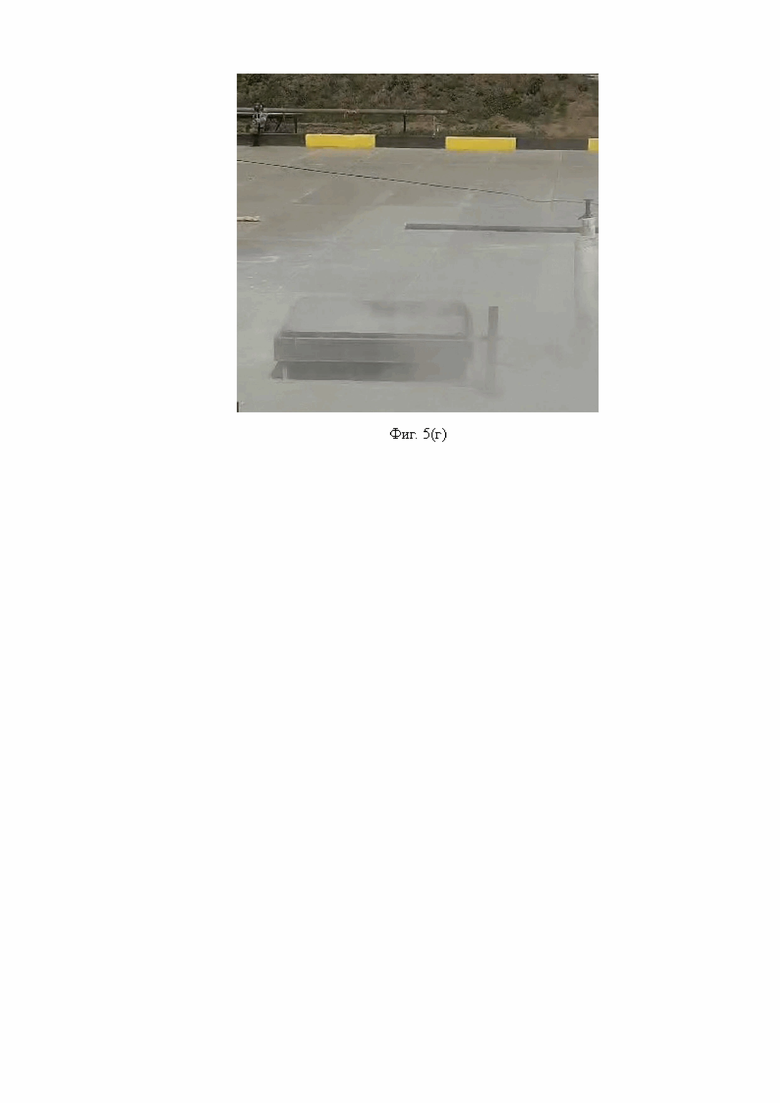

- Фиг. 5(г) - Отсутствие горения СПГ - 11 сек после срабатывания стационарной установки для тушения пожара пролива СПГ.

Изобретения относятся к противопожарной технике, в частности к устройствам для выпуска и распределения газопорошкового огнетушащего вещества (ГПОВ), а именно к стационарным установкам, которые используются для тушения пожара пролива сжиженного природного газа (СПГ) в приямках. Стационарная установка для тушения пожара пролива СПГ по одному из вариантов осуществления содержит по меньшей мере один сосуд (5) для хранения огнетушащего порошка, по меньшей мере один баллон (1) для хранения сжатого или сжиженного газа, соединенный с сосудом (5) для хранения огнетушащего порошка, по меньшей мере одно запорно-пусковое устройство (ЗПУ) (2), установленное на по меньшей мере один баллон (1) для хранения сжиженного или сжатого газа, трубопровод (8) подачи газопорошкового огнетушащего вещества (ГПОВ), соединенный с по меньшей мере одним сосудом (5) для хранения ГПОВ, а также насадок (9) распыления, соединенный с трубопроводом (8) подачи ГПОВ. Стационарная установка для тушения пожара пролива СПГ по другому варианту осуществления содержит трубопровод (8) подачи ГПОВ, насадок (9) распыления, соединенный с трубопроводом (8) подачи ГПОВ, и по меньшей мере один модуль (10) газопорошкового пожаротушения с совместным хранением компонентов, причем трубопровод (8) подачи ГПОВ соединен с по меньшей мере одним модулем (10) газопорошкового пожаротушения. Насадок (9) распыления выполнен с возможностью установки возле борта приямка (12) для проливов СПГ, при этом насадок (9) распыления выполнен в виде глухой трубы, а на расстоянии от глухого конца трубы выполнена прорезь, обеспечивающая возможность формирования струи для тушения пожара пролива СПГ, при этом соотношение площади прорези к площади внутреннего сечения трубы составляет от 0,5 до 0,85. Технический результат заключается в обеспечении возможности тушения пожара пролива СПГ в приямках для сбора жидкой фазы проливов СПГ за счет формирования струи для тушения пожара пролива СПГ с углом раскрытия в горизонтальной плоскости от 110° до 130° и в вертикальной плоскости от 10° до 15°, которая создает сплошной слой газопорошкового огнетушащего вещества над поверхностью пролива СПГ. 2 и 22 з.п. ф-лы, 9 ил.

1. Стационарная установка для тушения пожара пролива сжиженного природного газа (СПГ), содержащая по меньшей мере один сосуд (5) для хранения огнетушащего порошка, по меньшей мере один баллон (1) для хранения сжатого или сжиженного газа, соединенный с сосудом (5) для хранения огнетушащего порошка, по меньшей мере одно запорно-пусковое устройство (ЗПУ) (2), установленное на по меньшей мере один баллон (1) для хранения сжиженного или сжатого газа, трубопровод (8) подачи газопорошкового огнетушащего вещества (ГПОВ), соединенный с по меньшей мере одним сосудом (5) для хранения ГПОВ, а также насадок (9) распыления, соединенный с трубопроводом (8) подачи ГПОВ, отличающаяся тем, что насадок (9) распыления выполнен в виде глухой трубы, а на расстоянии от глухого конца трубы выполнена прорезь, обеспечивающая возможность формирования струи для тушения пожара пролива СПГ, при этом соотношение площади прорези к площади внутреннего сечения трубы составляет от 0,5 до 0,85.

2. Стационарная установка для тушения по п. 1, отличающаяся тем, что прорезь выполнена перпендикулярно оси трубы насадка (9) распыления.

3. Стационарная установка для тушения по п. 1, отличающаяся тем, что глубина прорези равна радиусу внешнего сечения трубы насадка (9) распыления.

4. Стационарная установка для тушения по п. 1, отличающаяся тем, что ширина прорези составляет от 0,5 до 0,85 радиуса внутреннего сечения трубы насадка (9) распыления.

5. Стационарная установка для тушения по п. 4, отличающаяся тем, что ширина прорези составляет 0,7 радиуса внутреннего сечения трубы насадка (9) распыления.

6. Стационарная установка для тушения по п. 1, отличающаяся тем, что прорезь выполнена на расстоянии от 0,5 до 1,5 радиуса внутреннего сечения трубы от глухого конца насадка (9).

7. Стационарная установка для тушения по п. 1, отличающаяся тем, что прорезь выполнена на расстоянии одного радиуса внутреннего сечения трубы от глухого конца насадка (9).

8. Стационарная установка для тушения по п. 1, отличающаяся тем, что на конце насадка (9) распыления установлена заглушка, обеспечивающая его глухое исполнение.

9. Стационарная установка для тушения по п. 1, отличающаяся тем, что насадок (9) распыления выполнен с возможностью вертикальной установки.

10. Стационарная установка для тушения по п. 1, отличающаяся тем, что насадок (9) распыления выполнен с возможностью установки под углом от 5^о до 7,5^о к вертикали. 11. Стационарная установка для тушения по п. 1, отличающаяся тем, что сосуд (5) для хранения огнетушащего порошка содержит аэраторную трубку (6) и мембрану (7).

12. Стационарная установка для тушения по п. 1, отличающаяся тем, что газовые баллоны (1) соединены общим коллектором (3) газовых баллонов (1), соединенным с по меньшей мере одним сосудом (5) для хранения огнетушащего порошка.

13. Стационарная установка для тушения пожара пролива СПГ, содержащая трубопровод (8) подачи ГПОВ и насадок (9) распыления, соединенный с трубопроводом (8) подачи ГПОВ, отличающаяся тем, что содержит по меньшей мере один модуль (10) газопорошкового пожаротушения с совместным хранением компонентов, а трубопровод (8) подачи ГПОВ соединен с по меньшей мере одним модулем (10) газопорошкового пожаротушения, причем насадок (9) распыления выполнен в виде глухой трубы, а на расстоянии от глухого конца трубы выполнена прорезь, обеспечивающая возможность формирования струи для тушения пожара пролива СПГ, при этом соотношение площади прорези к площади внутреннего сечения трубы составляет от 0,5 до 0,85.

14. Стационарная установка для тушения по п. 13, отличающаяся тем, что прорезь выполнена перпендикулярно оси трубы насадка (9) распыления.

15. Стационарная установка для тушения по п. 13, отличающаяся тем, что глубина прорези равна радиусу внешнего сечения трубы насадка (9) распыления.

16. Стационарная установка для тушения по п. 13, отличающаяся тем, что ширина прорези составляет от 0,5 до 0,85 радиуса внутреннего сечения трубы насадка (9) распыления.

17. Стационарная установка для тушения по п. 16, отличающаяся тем, что ширина прорези составляет 0,7 радиуса внутреннего сечения трубы насадка (9) распыления.

18. Стационарная установка для тушения по п. 1, отличающаяся тем, что прорезь выполнена на расстоянии от 0,5 до 1,5 радиуса внутреннего сечения трубы от глухого конца насадка (9).

19. Стационарная установка для тушения по п. 13, отличающаяся тем, что прорезь выполнена на расстоянии одного радиуса внутреннего сечения трубы от глухого конца насадка (9).

20. Стационарная установка для тушения по п. 13, отличающаяся тем, что на конце насадка (9) распыления установлена заглушка, обеспечивающая его глухое исполнение.

21. Стационарная установка для тушения по п. 13, отличающаяся тем, что насадок (9) распыления выполнен с возможностью вертикальной установки.

22. Стационарная установка для тушения по п. 13, отличающаяся тем, что насадок (9) распыления выполнен с возможностью установки под углом от 5^о до 7,5^о к вертикали.

23. Стационарная установка для тушения по п. 13, отличающаяся тем, что по меньшей мере один модуль (10) газопорошкового пожаротушения выполнен в виде баллона высокого давления, обеспечивающего возможность совместного хранения газа и огнетушащего порошка, на котором установлено ЗПУ (2).

24. Стационарная установка для тушения по п. 13, отличающаяся тем, что модули (10) газопорошкового пожаротушения соединены общим коллектором (11) модулей (10) газопорошкового пожаротушения, соединенным с трубопроводом (8) подачи газопорошкового огнетушащего порошка.
