Душевая установка Российский патент 2025 года по МПК A47K3/28

Изобретение относится к санитарно-технической промышленности, предназначено для помывки и проведения водных процедур в физиотерапевтических отделениях клиник, больниц, в здравницах (санаториях, домах отдыха и т.д.), в квартире, на даче и т.д.

Известна душевая установка (патент RU 2209026 С1), которая содержит электрический водонагреватель и гелиокотел. Недостатком этой установки является значительный расход воды и тепловой энергии. Известна душевая установка (патент RU 69726 U1), которая содержит форсунки. Недостатки этой установки те же.

Прототипом предлагаемого изобретения является душевая установка (патент RU 2275835 С1), содержащая душ, фильтр, теплоизолированный поддон и циркуляционный насос. Недостатки этой установки следующие: 1) необходимость иметь линии горячей и холодной воды, что ограничивает ее применение; 2) использование этой установки в качестве лечебной не дает существенного преимущества перед ванной из-за необходимости иметь большой объем воды в теплоизолированном поддоне; 3) по этой же причине требуется повышенный расход целебных веществ, тепловой энергии и воды; 4) используемый фильтр при тонкой очистке будет создавать значительное гидравлическое сопротивление, которое надо компенсировать увеличением мощности насоса и расхода электроэнергии.

Общим недостатком аналогов и прототипа является необходимость регулировать температуру горячей воды вручную в процессе выполнения лечебных процедур и помывки, вследствие того, что небольшие изменения в регулировочной арматуре приводят к большим изменениям температуры горячей воды.

Технической задачей, на решение которой направлено заявляемое изобретение, является обеспечение комфортных условий при выполнении физиотерапевтических процедур и качественной помывки, а также снижение расхода воды, целебных веществ и электрической энергии, снижение количества сбросных вод в канализацию.

Решение поставленной задачи достигается тем, что душевая установке (далее - ДУ) содержащая водонагреватель и насос, также содержит душевую кабину, стенки которой выполнены из материала с низкой теплопроводностью, причем душевая кабина снабжена поддоном с фильтром грубой очистки, и душевой насадкой, при этом установка содержит накопительный водонагреватель для подачи воды в поддон, между поддоном и душевой насадкой установлены насос и проточный водонагреватель, а на выходе насоса установлен обратный клапан и гидроциклон с грязевиком, который подключен к канализации, внутри душевой кабины также размещен пульт управления для управления сигналами на реле, включающих проточный водонагреватель и насос, внутри душевой кабины расположена воронка, подключенная к канализации, и выполненная с возможностью приема душевой насадки.

За счет реализации существенных признаков заявляемого изобретения обеспечивается достижение следующего технического результата:

1) снижен расход воды, лечебных веществ и сбросных вод.

Количество воды V в циркуляционной системе УДУ равно

где Vпд - объем воды в поддоне;

Vстр - объем воды в струе, вытекающей из душа или форсунок;

Vст - объем воды на стенках душа и теле человека;

Vтр - объем воды в трубопроводной системе.

Сумма (Vстр + Vст + Vтр) практически не зависит от конструкции душевой установки, поэтому для минимизации величины V необходимо уменьшить величину Vпд, что достигается в заявляемом устройстве за счет уменьшения объема воды в поддоне;

2) использование гидроциклона позволяет очистить циркулирующую в системе воду при незначительном увеличении гидравлического сопротивления;

3) низкая теплопроводность стенок душевой кабины позволяет снизить затраты электроэнергии на подогрев воды (раствора) и уменьшить мощность проточного водонагревателя.

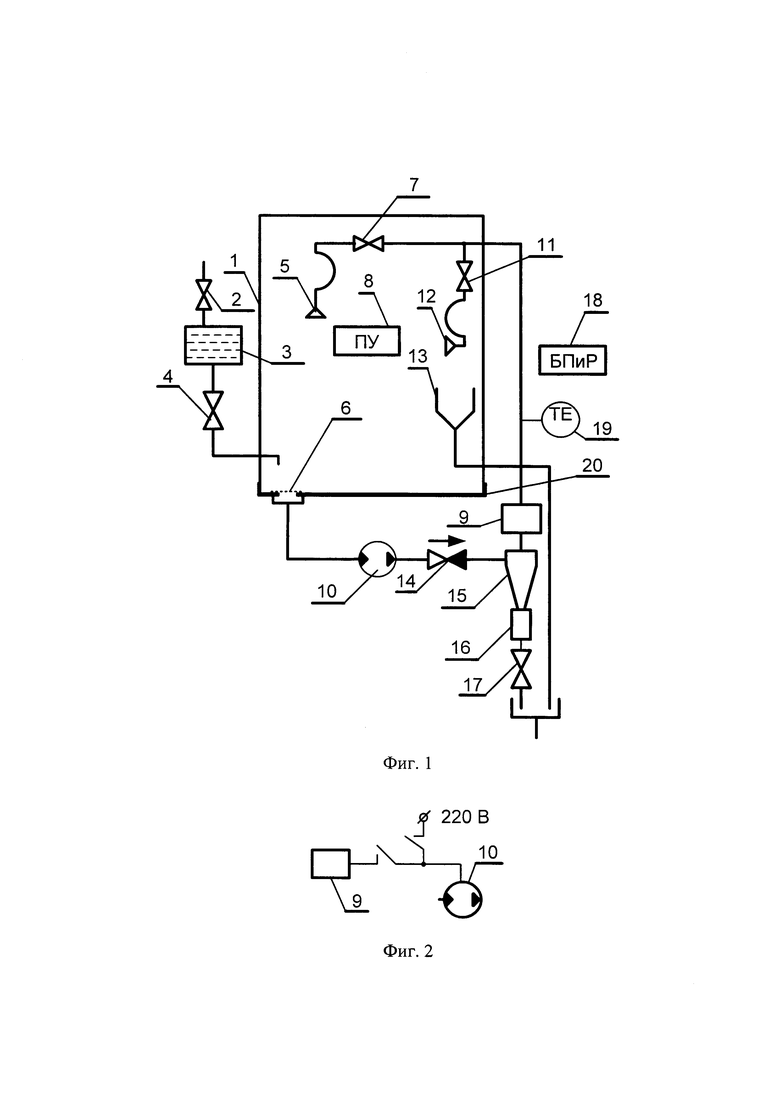

Конструкция ДУ схематично показана на фиг. 1. Установка содержит кабину 1, кран подачи холодной воды 2, накопительный водонагреватель 3, кран 4, душевую насадку (далее - душ) 5, фильтр грубой очистки 6, кран 7, пульт управления (далее - ПУ) 8, проточный нагреватель 9, насос 10, кран 11, форсунку 12, воронку 13, обратный клапан 14, гидроциклон 15 с грязевиком 16, кран 17, блок питания и регулирования (далее - БПиР) 18, датчик температуры 19, поддон 20.

ПУ 8 расположен внутри кабины 1, к нему подводится напряжение питания 6 или 12 В от БПиР 18, от ПУ 8 идут управляющие сигналы на реле, включающие проточный нагреватель 9 и насос 10. При этом проточный нагреватель 9 может включаться только тогда, когда включен насос 10. Схема, обеспечивающая такое включение, показана на фиг. 2.

При выполнении лечебной (оздоровительной) процедуры ДУ работает следующим образом.

В исходном положении все краны закрыты. Через кран 2 в накопительный водонагреватель 3 заливают чистую воду объемом около 5 л, после нагрева воды до желаемой температуры открывают кран 4, и нагретая вода выливается в поддон 20, туда же выливают приготовленный в небольшой емкости (от 100 до 200 мл) раствор целебных веществ, например, йодобромной и морской соли, включают насос 10 и проточный нагреватель 9, после чего можно приступать к принятию лечебного душа. После окончания процедуры душ 5 помещают в воронку 13, из которой физиотерапевтический раствор сливается в канализацию. Обратный клапан 14 обеспечивает практически полный слив использованного раствора, предотвращая поступление раствора из шлангов в поддон. После открытия крана 17 осевшие в грязевике взвеси удаляют в канализацию. Для измерения и регулирования температуры раствора используют датчик температуры 19.

При помывке ДУ работает следующим образом.

Помывку выполняют в два этапа.

Этап 1 заключается в нанесении моющего раствора. Для этого открытием крана 2 заполняют накопительный водонагреватель 3, после нагрева воды до требуемой температуры открывают кран 4 и в поддон 20 выливают нагретую воду объемом от 3 до 5 л, затем включают насос 10 и проточный водонагреватель 9. Нанесение моющего средства на поверхность тела может идти двумя способами. Первый способ заключается в обычном нанесении моющего средства вручную. Второй - добавлением моющего средства в поддон 20 с последующим нанесением моющего средства циркулирующей водой из душа 5. Продолжительность этой стадии определяет сам человек. После окончания процедуры душ опускают в воронку 13 и после полного слива воды из душа выключают проточный водонагреватель 9 и насос 10.

Этап 2 заключается в ополаскивании (удалении моющего раствора с тела). Для этого повторяют операции этапа 1 за исключением нанесения моющего раствора.

На необязательном этапе 3 в ополаскивающую воду добавляют вещества оздоровительного типа (например, морской соли) повторяют операции этапа 2.

Дезинфекция ДУ

Дезинфекция ДУ выполняется в два этапа после выполнения всех процедур.

На этапе 1 повторяются действия, аналогичные выполнению лечебной процедуры, отличие только в том, что в поддон заливают дезинфицирующий раствор объемом от 2 до 3 л и включают на несколько минут насос 10.

Этап 2 заключается в ополаскивание ДУ от дезинфицирующего раствора, при этом повторяются действия, аналогичные этапу 2 при использовании ДУ для помывки.

Работа устройства может осуществляться без подсоединения к сети холодного водоснабжения, для этого накопительный водонагреватель 3 заполняют водой с помощью любой емкости (банки, ведра и т.д.). При отсутствии возможности подключения к канализации вода из ДУ может быть также собрана в какую-либо подходящую промежуточную емкость.

Использование заявляемого изобретения позволит достичь высокой комфортности и экономичности ДУ. Так для помывки требуется не более 15 л чистой воды, на нагрев которой от 5°С до 40°С требуется около 0,7 кВт⋅ч электроэнергии (при тарифе 5 руб./кВт⋅ч затраты составят 3,5 руб.), затраты электроэнергии на работу насоса, мощностью 0,9 кВт, составят 0,45 кВт⋅ч (при продолжительности помывки 0,5 ч) или 2,5 руб. Суммарные затраты электроэнергии составят около 1,2 кВт⋅ч или 6 рублей. Экономия воды особенно важна в условиях дефицита воды и высокой стоимости лекарственных или оздоровительных веществ, а также утилизации отходов химически активных или вредных веществ.

Исполнение (реализация) предложенного способа в соответствии с признаками формулы изобретения не представляет никаких технических и технологических трудностей, так как все элементы устройств, необходимых для реализации предложенного способа, существуют и применяются в сантехнических установках и оборудовании.

Изобретение относится к санитарно-технической промышленности, предназначено для помывки и проведения водных процедур в физиотерапевтических отделениях клиник, больниц, в здравницах (санаториях, домах отдыха и т.д.), в квартире, на даче и т.д. Душевая установка содержит душевую кабину, стенки которой выполнены из материала с низкой теплопроводностью, причем душевая кабина снабжена поддоном с фильтром грубой очистки и душевой насадкой, при этом установка содержит накопительный водонагреватель для подачи воды в поддон. Между поддоном и душевой насадкой установлены насос и проточный водонагреватель, а на выходе насоса установлен обратный клапан и гидроциклон с грязевиком, который подключен к канализации. Внутри душевой кабины также размещен пульт управления для управления сигналами на реле, включающими проточный водонагреватель и насос. Внутри душевой кабины расположена воронка, подключенная к канализации и выполненная с возможностью приема душевой насадки. Технический результат состоит в обеспечении комфортных условий при выполнении физиотерапевтических процедур и помывки, а также в снижении расхода воды, целебных веществ и электрической энергии, в снижении количества сбросных вод в канализацию. 2 ил.

Душевая установка, характеризующаяся тем, что содержит душевую кабину, стенки которой выполнены из материала с низкой теплопроводностью, причем душевая кабина снабжена поддоном с фильтром грубой очистки и душевой насадкой, при этом установка содержит накопительный водонагреватель для подачи воды в поддон, между поддоном и душевой насадкой установлены насос и проточный водонагреватель, а на выходе насоса установлен обратный клапан и гидроциклон с грязевиком, который подключен к канализации, внутри душевой кабины также размещен пульт управления для управления сигналами на реле, включающими проточный водонагреватель и насос, внутри душевой кабины расположена воронка, подключенная к канализации и выполненная с возможностью приема душевой насадки.
