Способ гидромассажа холодной водой и устройство для осуществления способа Российский патент 2025 года по МПК A61H33/00

Настоящее изобретение относится к области физиотерапевтического применения холода, дозированным методом. Изобретение совмещает в себе, кратковременное отведение тепла от тела пациента с одновременным массажным воздействием водной струёй. Изобретение относится к устройствам проведения оздоровительно-лечебных, гигиенических и косметологических процедур, в частности к устройствам, создающим пульсирующие или прерывистые потоки.

Известна ГИДРОМАССАЖНАЯ ВОДОНАПОЛНЯЕМАЯ КАБИНА [RU2769642C1, опубл. 04.04.2022], состоящая из корпуса, гидромассажных форсунок, расположенных внутри корпуса, опорных ручек, панели управления и системы трубопровода, выполненной в виде гибких шлангов. Недостатком аналога является отсутствие возможности регулировать температуру воды центрального водоснабжения (от +15°С до 25°С), что значительно снижает анальгирующий эффект гидромассажа и уменьшает стимулирующий эффект кровеносных сосудов и мышечных тканей.

Известен способ гидромассажа потоками водных струй субмиллиметрового диапазона [RU278 278C1, опубл.01.07.2021], содержащий задание угла падения и параметры обрабатывающей среды, включающие температуру и скорость термоконтрастных встречно-наклонных водных струй. Недостатком аналога является одновременный гидромассаж с использованием встречно направленных потоков горячей и холодной воды, приведет к более сильному воздействию на кожу и мышцы, увеличивая риск травм и повреждений. Кроме того, использование одновременно горячей и холодной воды может вызвать аллергические реакции у некоторых людей, особенно если они имеют повышенную чувствительность к перепадам температур, что значительно снижает анальгетический эффект гидромассажа и уменьшение стимулирующий эффект кровеносных сосудов и мышечных тканей.

Наиболее близкое техническое решение описано в Массажный душ с холодной и горячей водой [JPS63168162A, опубл. 16.05.1990], содержащее душевую кабину, смеситель горячей и холодной воды, таймер запуска холодной / горячей воды. Недостатком аналога является использование горячей воды, так как использование термоконтрастного гидромассажа способствует расширению сосудов вазоконстрикции, повысит кровоток в области проблемы и повысить скорость передачи нервных импульсов, что значительно снижает анальгирующий эффект холодной воды.

Технической проблемой, решаемой заявленным изобретением, является устранение недостатков аналогов.

Задача изобретения усилить анальгезирующий эффект и повысить общую резистентность организма воздействием водной струи регулируемой температуры.

Технический результат заявленного изобретения заключается в усилении анальгезирующего эффекта и повышении общей резистентности организма воздействием водной струи регулируемой температуры.

Указанный технический результат достигается тем, что в способе гидромассажа холодной водой задают температуру проведения процедуры в диапазоне от +5°С до +15°С, умывают пациента водой поступающей из блока подготовки температурой от +3°С до +5°С, при этом, воду из блока подготовки смешивают с водопроводной водой до заданной температуры, погружают ступни пациента в поддон, заполненной водой заданной температуры и заполненный высотой от 10 см до 20 см, подают воду заданной температуры в кабину-душ пациента через душевую насадку, направляют душевую насадку на правую икроножную мышцу пациента под углом от 45° до 90° к горизонту, поливают водой заданной температуры от 5 до 90 секунд, затем направляют душевую насадку на левую икроножную мышцу пациента под углом от 45° до 90° к горизонту, в течение 5-90 секунд подают встречно-наклонные водные струи из нижнего блока форсунок, где форсунки направляют на икроножные мышцы, по истечению 5-90 секунд отключают нижний блок форсунок, перемещают струю из душевой насадки под углом от 45° до 90° к горизонту на протяжную и четырёхглавую мышцу правого бедра, поливают водой заданной температуры от 5 до 90 секунд, перемещают струю из душевой насадки под углом от 45° до 90° к горизонту на протяжную и четырёхглавую мышцу левого бедра и поливают от 5 до 90 секунд, перемещают струю душевой насадки на уровень V-III поясничного позвонка под углом 45-90° к горизонту, поливают водой заданной температуры от 5 до 30 секунд, в течение 5-90 секунд подключают встречно-наклонные водные струи из центрального блока форсунок направленные на тазобедренный сустав, по истечению 5-90 секунд отключают центральный блок форсунок, перемещают струю душевой насадки под углом от 45° до 90° в зону правого предплечья, поливают водой заданной температуры от 5 до 90 секунд, перемещают струю душевой насадки под углом от 45° до 90° в зону левого предплечья, поливают водой заданной температуры от 5 до 90 секунд, перемещают струю душевой насадки на уровень грудного и шейного отдела под углом от 45° до 90°, поливают водой заданной температуры от 5 до 90 секунд, отключают подачу воды через душевую насадку, подключают встречно-наклонные водные струи из верхнего блока форсунок, направленные на лопатки пациента от 5 до 90 секунд, по истечению 5-90 секунд отключают форсунки верхнего блока.

Указанный технический результат достигается тем, что устройство для осуществления способа содержит душ-кабину, поддон, душевую насадку, форсунки, блок подготовки воды, блок подачи воды, при этом душевая насадка выполнена с возможностью регулирования положения, блок подачи воды содержит регулятор температуры воды, оснащенный запорным вентилем, при этом запорный вентиль выполнен с возможностью ручного регулирования температуры воды, регулятор напора потока воды оснащенный запорным вентилем, при этом запорный вентиль выполнен с возможностью ручного регулирования напора потока воды, форсунки смонтированы блочно, верхний блок форсунок в количестве от 2 до 3 единиц смонтирован на задней стенке душ-кабины в количестве от 2 до 3 единиц, нижний блок форсунок в количестве от 2 до 3 единиц смонтирован на задней стенке душ-кабины в количестве от 2 до 3 единиц, центральный блок форсунок в количестве от 2 до 3 единиц смонтирован на передней стенке душ-кабины в количестве от 2 до 3 единиц, форсунки выполнены с возможностью подавать воду под давлением от 3 атм до 5 атм, форсунки выполнены с возможностью регулирования направления потока воды, блок подготовки воды содержит бак-аккумулятор объёмом от 200 л до 1500 л и температурой воды от +15°С до +5°С со смонтированной внутри бак-аккумулятора перфорированной перегородкой разделяющей внутренний объем бак-аккумулятора на 2 зоны, содержит испаритель смонтированный в бак-аккумулятор выполненный в виде трубчатого теплообменника с хладагентом, поршневой компрессор и воздушный конденсатор.

В частности, устройство для достижения способа, испаритель отделен от входного патрубка подачи воды центральной магистрали в бак-аккумуляторе перфорированной перегородкой.

В частности, в устройстве для достижения способа в качестве хладагента в холодильном агрегате применен фреон.

В частности, в устройстве для достижения способа в качестве хладагента в холодильном агрегате применен хладон.

Предложенное изобретение иллюстрируется фигурами:

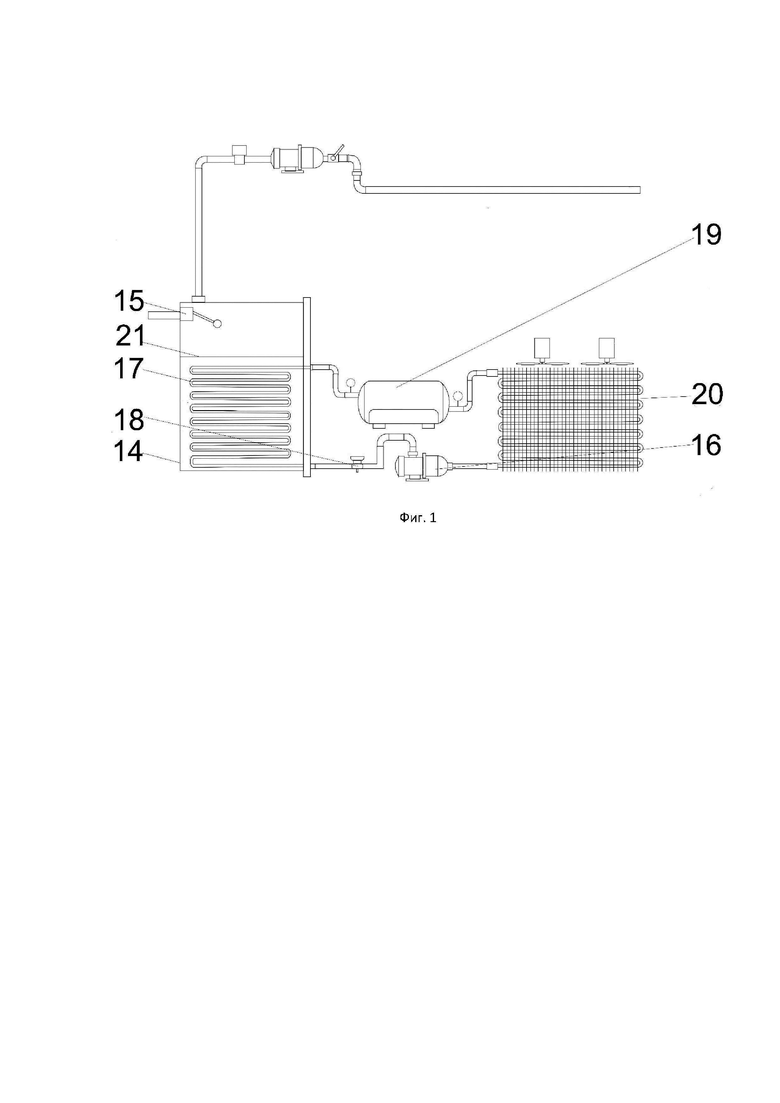

На фиг.1 изображена технологическая схема блока подготовки воды.

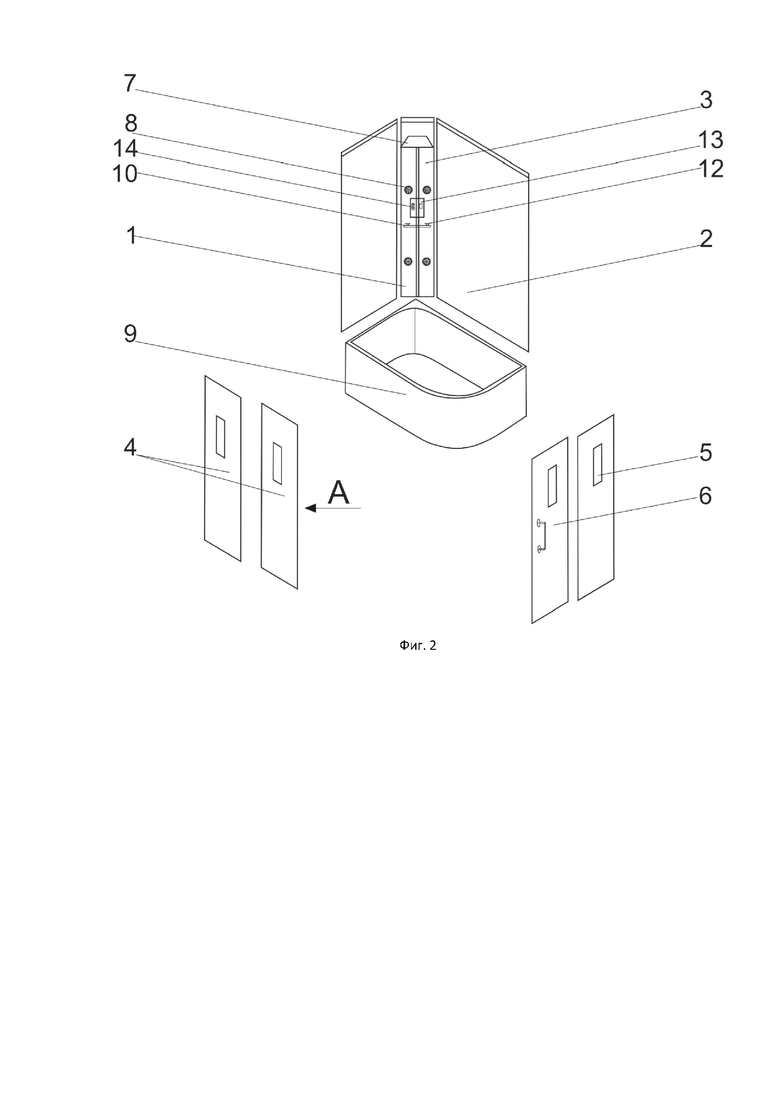

На фиг.2 изображена кабина-душ пациента, общий вид.

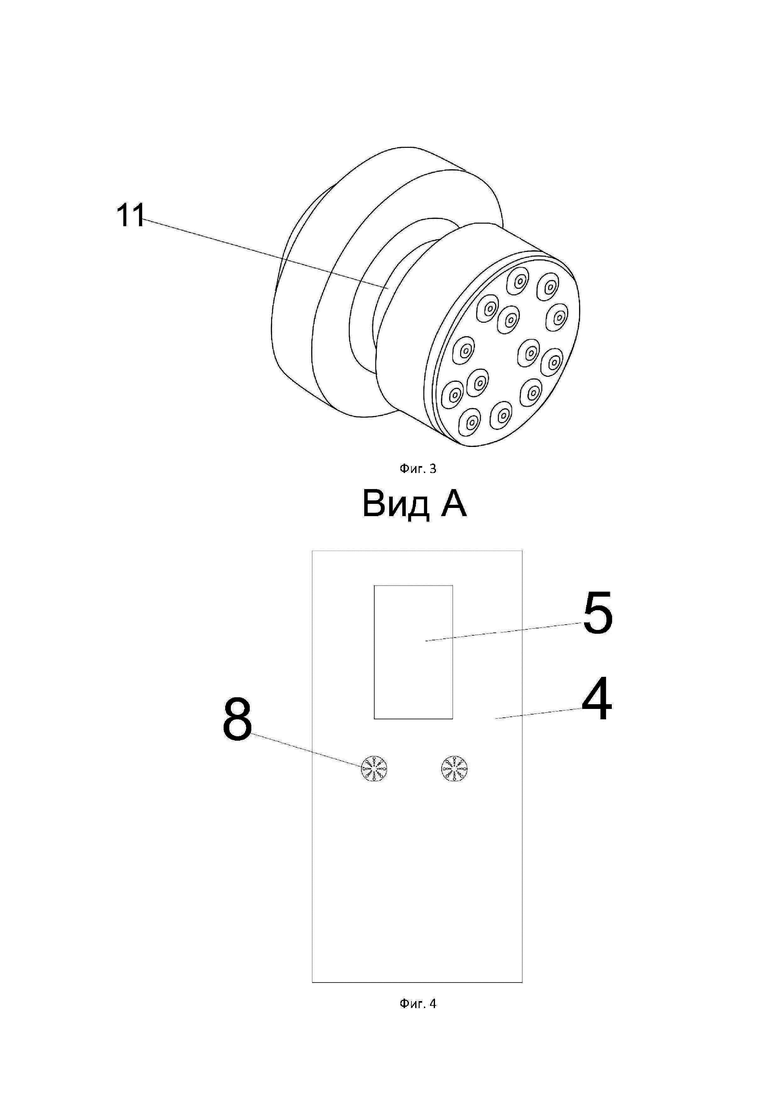

На фиг.3 изображена форсунка кабины-душ пациента, общий вид.

На фиг.4 изображена передняя стенка кабины-душ пациента, вид А.

На фигурах обозначено: 1 - кабина-душ, 2 - каркас, 3 - задняя стенка, 4 - передняя стенка, 5 - окно, 6 - затвор, 7 - душевая насадка, 8 - форсунки, 9 - поддон, 10 - регулятор температуры воды, 11 - регулятор направления потока воды, 12 - регулятор напора, 13 - контроллер, 14 - бак-аккумулятор, 15 - клапан, 16 - насос, 17 -испаритель, 18 - терморегулирующий вентиль, 19 - компрессор, 20 - конденсатор, 21 - перфорированная перегородка.

Согласно изобретению, устройство для осуществления способа гидромассажа содержит кабину-душ 1 в форме многоугольного корпуса, включающую каркас 2 изготовленный из различных материалов, например алюминий, сталь или пластик, заднюю стеку 3 из стекла, акрила, пластика или композитных материалов, переднюю стеку 4 из стекла, акрила, пластика или композитных материалов снабженные окнами 5 для визуального контакта с проводящим процедуру, затвор 6 из стекла, акрила, пластика или металла расположенный сбоку, снабженный замками или механизмами для удержания двери в закрытом положении, душевая насадка 7 обеспечивающая подачу воды в кабину 1, выполненная с возможностью регулирования высоты, форсунки 8 смонтированные блоками, верхний блок форсунок 8 в количестве от 2 до 4 единиц смонтирован на задней стенке 3 душ-кабины 1 в количестве от 2 до 4 единиц, нижний блок форсунок 8 в количестве от 2 до 4 единиц смонтирован на задней стенке 3 душ-кабины 1 в количестве от 2 до 3 единиц, центральный блок форсунок 8 в количестве от 2 до 3 единиц смонтирован на передней стенке 4 душ-кабины 1 в количестве от 2 до 3 единиц, форсунки 8 выполнены с возможностью подавать воду под давлением от 3 атм до 5 атм. Через душевую насадку 7 и форсунки 8 подают воду температурой +5°С до +15°С в кабину-душ 1 пациента. Вода из душевой насадки 7 подготавливает тело к более интенсивному гидромассажу форсунками 8, улучшает реакцию кожи на массаж, усиливая анальгезирующий эффект. Эффект данного способа терапии связан с изменением состояния рецепторов кожи и снижением тонуса поперечнополосатых мышц, снятием мышечных спазмов. При этом рецепторы кожи отвечают на охлаждение фазовой реакцией с кратковременной первичной фазой возбуждения и длительной вторичной- нарастающим торможением. Развитие холодовой анестезии кожных рецепторов является объяснением обезболивающего действия при воздействии холодной воды. Обратимые фазовые изменения функционального состояния рецепторного аппарата кожи являются одним из факторов, лежащих в основе профилактического воздействия данного метода. Холодовые рецепторы связаны с молекулой TRPM8 (транзиторный рецепторный потенциал-меластазин-8), который активируется при низких температурах. Активация TRPM8 приводит к снижению активности ноцицепторов (болевых нейронов), что уменьшает передачу болевых сигналов в центральную нервную систему. Воздействие водной струи от 15°С до 5°С вызывает стрессовый ответ в организме, который включает в себя увеличение выброса адреналина и норадреналина. Эти гормоны помогают организму адаптироваться к стрессовым ситуациям и улучшать его функционирование, также усиливается кровообращение. Это происходит из-за того, что вода температурой от +15°С до +5°С вызывает сужение кровеносных сосудов, что приводит к повышению кровяного давления и ускорению кровотока. Улучшенное кровообращение способствует лучшему поступлению кислорода и питательных веществ к тканям, что в свою очередь улучшает обмен веществ и восстановление организма. Поскольку воздействия холодной водой кратковременны, то они не вызывают непосредственно существенного снижения температуры мышц и нервных стволов, миорелаксирующий эффект опосредован рефлекторно через экстерорецептивный аппарат кожи и g-мононейронную систему. Это обеспечивает миорелаксацию и снятие спазмов мышц. Способствует висцеральному кровообращению и купированию болевого синдрома при повреждениях и заболеваниях опорно-двигательного аппарата и периферической нервной системы.

Воздействие водной струёй с температурой ниже 5°С для гидромассажа способствует повышению риска обморожения кожи и тканей, особенно при продолжительном воздействии, что значительно снижает резистентность организма. Воздействие водной струёй с температурой выше 15°С для гидромассажа способствует снижению вазоконстрикции. Это может означать, что реакция организма на изменение температуры будет менее интенсивной, что значительно снизит анальгезирующий эффект воздействия водной струёй и понизит резистентность организма.

Расположение нижнего блока форсунок 8 на задней стенке 3 душ-кабины на уровне голени способствует гидромассажу икроножной мышцы, камбаловидной мышцы, передней большеберцовой мышцы, короткой малоберцовой мышцы и длинной малоберцовой мышцы. Направляют душевую насадку 7 на правую икроножную мышцу пациента под углом от 45° до 90° к горизонту. Поливают водой температурой +5°С до +15°С от 5 до 90 секунд. При угле подачи водной струи от 45° до 90° к горизонту давление на ткани будет высоким, обеспечивает более интенсивный массаж и глубокое проникновение в мышцы, снимая напряжения и боли в мышцах, а также для стимулируя циркуляцию крови усиливая питание клеток кислородом, что в свою очередь повышает резистентность организма. При угле подачи водной струи от 45° (более горизонтальное направление), давление струи будет менее интенсивным, и воздействие будет более мягким уменьшая анальгирующий эффект и снижая резистентность организма. При вертикальном угле подачи струи (более 90°) вода будет выходить под прямым углом к поверхности тела, создавая более высокое давление. Это может обеспечить более интенсивный и глубокий массаж, проникающий глубже в мышцы и ткани. Высокое давление струи при вертикальном угле подачи может способствовать улучшению циркуляции крови в области воздействия. Это может помочь уменьшить отечность, улучшить лимфатический поток и ускорить рассасывание метаболических отходов, что повысит резистентность организма.

При воздействии водной струи менее 5 секунд организму может потребоваться некоторое время для реагирования на стимул, поэтому анальгирующий эффект может быть минимальным или даже отсутствовать. При воздействии водной струи более 90 секунд увеличивается риск переохлаждения организма, приводит к серьезным последствиям, таким как обморожение или гипотермия. При переохлаждении организм сосредотачивается на поддержании тепла, вместо борьбы с болевыми сигналами, что приводит к снижению анальгирующего эффекта и снижениию резистентности организма.

Расположение нижнего блока форсунок 8 на задней стенке 3 душ-кабины 1 на уровне голени способствует гидромассажу икроножной мышцы, камбаловидной мышцы, передней большеберцовой мышцы, короткой малоберцовой мышцы и длинной малоберцовой мышцы.

Расположение центрального блока форсунок 8 на передней стенке 4 душ-кабины 1 на уровне поясничного отдела способствует гидромассажу большой поясничной мышцы, подвздошной мышцы и подвздошно-поясничной мышцы. Направление центрального блока форсунок 8 на передней стенке 4 душ-кабины 1 на уровень бедра способствует гидромассажу четырёхглавой мышцы, большой приводящей мышцы, двуглавой мышцы, полуперепончатой мышцы и полусухожильной мышцы. Воздействие струёй температурой +5°С до +15°С на поясничную мышцу, подвздошную мышцу и подвздошно-поясничную мышцу способствует снижению отечности и воспаления в области поясницы, уменьшит давление на спинномозговые нервы и снизить болевые ощущения, также воздействие струёй температурой +5°С до +15°С снижает давление на спинномозговые нервы и уменьшить болевые ощущения, характерные для спинной ишиаса.

Расположение верхнего блока форсунок 8 на задней стенке 3 душ-кабины 1 на уровне шеи и плеч способствует гидромассажу большой ромбовидной мышцы, трапециевидной мышцы, подостной мышцы и надостной мышцы. Воздействие струёй температурой +5°С до +15°С на большую ромбовидную мышцу, трапециевидную мышцу, подостную мышцу и надостную мышцу может помочь уменьшить напряжение в мышцах шеи, снять спазмы и улучшить подвижность шейного отдела позвоночника, также воздействие струёй температурой +5°С до +15°С помочь расслабить напряженные мышцы и улучшить циркуляцию крови в области шеи, что снизит болевые ощущения и улучшить общее состояние мышц и тканей, что повышает резистентность организма.

Устройство гидромассажа холодной водой содержит поддон 9 для погружения в неё лодыжек пациента. Погружение лодыжек в холодную воду способствует сужению кровеносных сосудов (вазоконстрикции), что снизит воспаление в тканях. Это особенно полезно при травмах, растяжениях и других состояниях, сопровождающихся воспалением, также погружение лодыжек пациента в поддон 9 с холодной водой оказывает естественное обезболивающее средство, блокируя передачу нервных импульсов и снижая чувствительность нервных окончаний, что в свою очередь усиливает анальгезирующий эффект и повышает резистентность организма. Поддон 8 содержит отверстие для перелива систему канализации (на чертеже не указано).

Кабина-душ пациента 1 смонтирована таким образом, что конструкция не подразумевает наличие крышки кабины-душ пациента 1. Кабина-душ пациента 1 содержит систему настройки подачи потока воды через душевую насадку 7 и форсунки 8, включающую регулятор температуры 10, оснащенный запорным вентилем, регулятор направления потока воды 11, регулятор напора воды 12, оснащенный валом или штурвалом, который позволяет пациенту увеличить или уменьшить интенсивность потока воды и температуру в соответствии с предпочтениями и требованиями терапии.

Регулятор температуры воды 10 позволяет точно контролировать температуру воды, обеспечивая оптимальные условия для проведения процедуры гидромассажа. Также с помощью регулятора температуры воды 10 можно настроить процедуру гидромассажа под конкретные потребности пациента. Регулятор температуры воды 10 удобен для пациента, так как позволяет изменять температуру воды в процессе процедуры гидромассажа. Это позволяет адаптировать процедуру под текущие потребности и условия, что улучшит результаты лечения. Контроль температуры воды помогает предотвратить возможные обморожения или другие повреждения кожи, повышая резистентность организма. Температура воды может влиять на психологическое состояние пациента. Если температура слишком низкая или высокая, пациент может чувствовать дискомфорт или стресс, что может отрицательно влиять на эффективность лечения, поэтому возможность самостоятельного регулирования температуры положительно скажется на психическом здоровье пациента, расслабляя его тело и подготавливая к мягкому воздействию холодной водой, что повысит анальгезирующий эффект и приведет к повышению общей резистивности организма.

Регулятор направления потока воды 11 позволяет точно нацелить водную струю на определенные области тела, которые требуют массажа или лечебного воздействия. Это позволяет максимально концентрировать массажный эффект на проблемных зонах, таких как мышцы, суставы или участки с болевыми ощущениями. Регулятор направления потока воды 11 позволяет проводить массаж точечных зон и активных точек на теле, что способствует улучшению общего самочувствия.

Регулятор напора потока воды 12 позволяет регулировать силу потока воды, что в свою очередь определяет интенсивность массажного воздействия на тело. Это позволяет адаптировать процедуру под конкретные потребности пациента. Изменение напора потока воды может способствовать улучшению циркуляции крови в организме. Более интенсивный поток воды может помочь распределить кровь по тканям и органам более эффективно, улучшая питание клеток и выводя шлаки и токсины, так как интенсивный поток воды может помочь расслабить напряженные мышцы и снять стресс, что особенно полезно для пациентов с мышечными спазмами, болями в спине или шее. Подбор оптимального напора потока воды позволяет улучшить результаты лечения различных состояний, таких как мышечные травмы, ревматические заболевания или отеки. Это достигается за счет более точного и глубокого воздействия на проблемные участки тела.

Температура потока воды и давление напора потока воды визуально контролируется по контролеру 13, смонтированному в заднюю стенку 3 кабины-душ пациента 1. И контролеру, находящемуся непосредственно на линии подачи воды.

Блоки форсунок 8 выполнены с возможностью подавать воду под давлением от 3 атм до 5 атм. Давление воды в форсунках 8 от 3 атм до 5 атм создает более сильное и интенсивное массажное воздействие на тело. Это способствует лучшему проникновению воды в ткани и мышцы, что способствует снятию напряжения, уменьшению боли и улучшению общего состояния. Давление воды менее 3 атм может не обеспечить достаточного стимулирования кровообращения, что приведет к ухудшению питания тканей и органов и значительно ухудшит резистентность организма. Давление воды 5 атм может привести к повреждению кожи, особенно если форсунки 8 направлены прямо на тело слишком близко. Это может вызвать ссадины и гематомы, что значительно ухудшит резистентность организма и нивелирует анальгезирующий эффект.

Устройство гидромассажа холодной водой содержит блок подготовки воды, включающий бак-аккумулятор 14 для хранения воды температурой от +3°С до +5°С изготовленный из нержавеющей стали, пластика или другого материала объемом от 200 л до 1500 л. Пополнение бак-аккумулятора 14 происходит из линии центрального водоснабжения через открытие клапана 15. В бак-аккумулятор 14 смонтирована перфорированная перегородка 21 разделяющая бак-аккумулятор 14 на две зоны. Вода из бака-аккумулятора 14 подается в кабину-душ пациента 1, где может быть смешана с водой из магистрали центрального водоснабжения до заданной температуры.

Бак-аккумулятор 14 объемом менее 200 л может быстро исчерпать свою емкость, особенно при интенсивном использовании. Это может привести к необходимости частого наполнения или охлаждения. Бак-аккумулятор 14 объемом более 1500 л может накапливать воду, что создает риск застоя и роста бактерий. Это требует дополнительных мер предосторожности, регулярной чистки и дезинфекции. Смешение воды из блока охлаждения и центральной магистрали позволяет достичь нужной температуры для пациента путем комбинирования воды температурой от +15°С до +25°С в центральной магистрали и холодной воды температурой +3°С до +5°С блока подготовки.

Перфорированная перегородка создает дополнительную поверхность контакта в баке-аккумуляторе 14 между водой центральной магистрали и водой температурой +3°С до +5°С.

Блок подготовки воды включает насос 16, обеспечивающий постоянный поток хладагента через систему охлаждения при этом насос может быть оснащен регулятором скорости, который позволяет изменять интенсивность потока хладагента в соответствии с требованиями системы охлаждения.

Испаритель 17, выполненный в виде трубчатого теплообменника, работающий на основе принципа цикла компрессии-конденсации-испарения-расширения с использованием фреона или хладона, например R404a, находящийся в трубном пространстве теплообменника, принимающий тепло от объема воды. Трубчатый змеевик в баке-аккумуляторе 14 улучшает охлаждение воды путем увеличения площади контакта между водой центральной магистрали и хладагента. Фреон R404a имеет высокую теплопроводность, что позволяет ему эффективно отводить тепло от воды в баке-аккумуляторе, обеспечивая быстрое и равномерное охлаждение. Фреон R404a работает при низком давлении, что уменьшает риск утечки и повреждения оборудования, а также облегчает обслуживание и ремонт системы охлаждения. Фреон R404a имеет температуру кипения -46,5°C, что позволяет ему эффективно охлаждать воду до низких температур, что необходимо для некоторых видов криотерапии. Фреон R404a является химически стабильным и не реагирует с материалами, из которых сделан бак-аккумулятор 14, что уменьшает риск коррозии и повреждения оборудования.

Проходя терморегулирующий вентиль 18, фреон в жидкой фазе вскипает и в трубном пространстве испарителя 17, с низкой температурой и давлением, отбирая тепло у жидкости. При этом температура и давление фреона повышается. После этого фреон в виде газа всасывается в компрессор 19, где сжимается, и с высокой температурой и давлением нагнетается в конденсатор 20, который представляет собой сеть трубок, охлаждаемые воздухом снаружи. В конденсаторе 20 газообразный хладагент, охлаждаясь, конденсируется и в жидкой фазе опять идёт в испаритель 17. Цикл повторяется. Вентилятор конденсатора 20 обеспечивает движение воздуха, что позволяет удалить тепло из трубного пространства конденсатора 20 с газообразным фреоном, которое передается в атмосферу.

Согласно изобретению, в способе гидромассажа холодной водой определяют температуру воды для проведения процедуры гидромассажа холодной водой. Выбор температуры воды для гидромассажа является важным аспектом лечения, так как она может влиять на эффективность лечения и комфорт пациента. Различные температуры могут иметь разные терапевтические эффекты. Например, более низкая температура воды от +5°С до +10°С эффективна для снятия боли и воспаления, в то время как температура воды от +10°С до +15°С может быть более подходящей для снятия мышечного напряжения. Также постепенное снижение температуры от процедуры к процедуре позволяет тренировать организм пациента, который постепенно привыкает к низким температурам холодной воды.

Смешивают воду блока подготовки и воду центральной магистрали до заданной температуры. Использование воды из блока подготовки воды температурой +3°С до +5°С может вызвать сильную вазоконстрикцию, что приведет к уменьшению кровообращения в тканях и ухудшению доставки кислорода и питательных веществ к мышцам что ухудшит анальгезирующий эффект и снизит резистентность организма, поэтому смешивание воды блока подготовки и воды центральной магистрали является обязательным условием для снижения риска травмирования тканей.

Процедура начинается с умывания пациента, водой, заданной температуры. Предварительное контактирование с холодной водой может помочь привыкнуть к холоду, т.е. адаптирует, далее следует ряд процедур, при которых температура воды снижается на основании реакции пациента, что максимально снижает дискомфорт от непосредственного контакта с холодной водой. Резкое же воздействие водной струёй с температурой ниже 5°С под давлением от 3 атм до 5 атм для гидромассажа способствует повышению риска обморожения кожи и тканей и сильному шоковому состоянию что снизит резистентность организма и нивелирует анальгезирующий эффект. Воздействие воды с температурой выше 15°С для предварительного умывания пациента не окажет должного эффекта и не сможет подготовить пациента к дальнейшему воздействию водной струей температурой от +5°С до +15°С.

Погружают ступни пациента в поддон 9, заполненной водой заданной температуры на уровень от 5 до 15 см. Погружение лодыжек в воду температурой от +5°С до +15°С способствует сужению кровеносных сосудов (вазоконстрикции), что снизит воспаление в тканях. Это особенно полезно при травмах, растяжениях и других состояниях, сопровождающихся воспалением, также погружение лодыжек пациента в поддон с холодной водой оказывает естественное обезболивающее средство, блокируя передачу нервных импульсов и снижая чувствительность нервных окончаний, что в свою очередь усиливает анальгирующий эффект и повышает общую резистентность организма. Погружение лодыжек в воду ниже +5°С может привести к сильному охлаждению тканей и сосудов на этом участке тела. Кровь начнет замедлять свое движение в этой области, что вызовет отеки, онемение, покраснение или даже обморожение кожи. Кроме того, такое воздействие может повредить нервные окончания и связки, что приведет к болезненным ощущениям и нарушению чувствительности в этой зоне. Погружение лодыжек в воду выше +15°С способствует снижение реакции организма на изменение температуры будет менее интенсивной, что значительно снизит анальгирующий эффект воздействия водной струёй и понизит резистентность организма. Погружение стоп в воду на глубину меньше 10 см может быть недостаточной для эффективного охлаждения и терапевтического эффекта. Минимальная глубина в 10 см обеспечивает достаточное охлаждение и позволяет ступням пациента быть полностью погруженными в воду. Вода с глубиной выше 20 см может быть слишком глубокой и вызвать дискомфорт, кроме того, погружение ступней пациента в воду на глубину больше 20 см значительно снижает эффективность воздействия водной струёй нижнего блока форсунок 8, направленных на икроножные мышцы, что снизит анальгезирующий эффект массажа холодной водой. Важно отметить, что глубина воды должна быть индивидуально подобрана для каждого пациента, учитывая его рост, вес и другие факторы.

Подают холодную воду заданной температуры в кабину-душ пациента 1 через душевую насадку 7. Поливание тела из душевой насадки 7 позволяет постепенно изменять температуру кожи, что помогает организму адаптироваться (приспосабливаться) к холоду и уменьшить риск сердечно-сосудистых реакций. Предварительное поливание тела из душевой насадки 7 может помочь увлажнить и очистить кожу, что способствует лучшему контакту между водой и поверхностью тела во время гидромассажа. Это может повысить эффективность процедуры и улучшить ее результаты, что способствует повышению резистентности организма.

Направляют душевую насадку 7 на правую икроножную мышцу пациента под углом от 45° до 90° к горизонту. При угле подачи водной струи от 45° до 90° к горизонту давление на ткани будет высоким, что обеспечит более интенсивный массаж и глубокое проникновение в мышцы, снимая напряжения и боли в мышцах, а также для стимулируя циркуляцию крови усиливая питание клеток кислородом, что в свою очередь повышает резистентность организма. При угле подачи водной струи от 45° (более горизонтальное направление), давление струи будет менее интенсивным, и воздействие будет более мягким уменьшая анальгирующий эффект и снижая резистентность организма. При вертикальном угле подачи струи (более 90°) вода будет выходить под прямым углом к поверхности тела, создавая более высокое давление. Это может обеспечить более интенсивный и глубокий массаж, проникающий глубже в мышцы и ткани. Высокое давление струи при вертикальном угле подачи может способствовать улучшению циркуляции крови в области воздействия. Это может помочь уменьшить отечность, улучшить лимфатический поток и ускорить рассасывание метаболических отходов, что повысит резистентность организма.

Поливают водой из душевой насадки заданной температуры от 5 до 90 секунд. При 7воздействии водной струи душевой насадки 7 менее 5 секунд организму может потребоваться некоторое время для реагирования на стимул, поэтому анальгирующий эффект может быть минимальным или даже отсутствовать. При воздействии водной струи из душевой насадки 7 более 90 секунд увеличивается риск переохлаждения организма, что приведет к серьезным последствиям, таким как обморожение или гипотермия. При переохлаждении организм сосредотачивается на поддержании тепла, вместо борьбы с болевыми сигналами что приводит к снижению анальгирующего эффекта и понижении общей резистентности организма.

Направляют душевую насадку 7 на левую икроножную мышцу пациента под углом от 45° до 90° к горизонту и поливают водой заданной температуры от 5 до 90 секунд. Подключают встречно-наклонные водные струи из нижнего блока форсунок 8, направленных на икроножные мышцы от 5 до 90 секунд. Форсунки 8 используются для создания направленных и сильных струй воды, которые могут точечно массировать определенные области тела. Это позволяет достичь более глубокого и интенсивного массажного эффекта, нацеленного на конкретные мышцы или проблемные зоны. Отключают встречно-наклонные водные струи из нижнего блока форсунок 8. Перемещают струю душевой насадки 7 под углом от 45° до 90° к горизонту на протяжную и четырёхглавую мышцу правого бедра и поливают водой заданной температуры от 5 до 90 секунд. Перемещают струю душевой насадки 7 под углом от 45° до 90° к горизонту на протяжную и четырёхглавую мышцу левого бедра и поливают от 5 до 90 секунд. Перемещают струю душевой насадки 7 на уровень V-III поясничного позвонка под углом 45-90° к горизонту. Воздействие струёй температурой +5°С до +15°С способствует снижению отечности и воспаления в области поясницы, что поможет уменьшить давление на спинномозговые нервы и снизить болевые ощущения, также воздействие струёй температурой +5°С до +15°С снижает давление на спинномозговые нервы и уменьшить болевые ощущения, характерные для спинной ишиаса. Поливают водой из душевой насадки 7 заданной температуры от 5 до 30 секунд. Воздействие струёй воды температурой от +5°С до +15°С более 30 секунд может привести к сокращению сосудов (вазоконстрикции) в почках. Вазоконстрикция может вызвать сужение артерий, ухудшение кровоснабжения в почках и снижение их функции и может привести к воспалению почек, что значительно ухудшает резистентность организма. Воздействие струёй воды температурой выше 15°С не окажет должного эффекта из-за малого перепада температур, что нивелирует эффект воздействия водной струёй и снижает резистентность организма. Подключают встречно-наклонные водные струи из центрального блока форсунок 8, направленных на тазобедренный сустав ° от 5 до 90 секунд. Отключают встречно-наклонные водные струи из центрального блока форсунок 8. Перемещают струю душевой насадки 7 под углом от 45° до 90° в зону правого предплечья. Воздействие водной струёй холодной водой может использоваться для облегчения симптомов синдрома запястного канала, таких как онемение, покалывание и боль. Холод помогает укрепить кровеносные сосуды и уменьшить отек, что уменьшит давление на запястье и нервы, проходящие через запястный канал. Гидромассаж холодной водой может использоваться для облегчения воспалительных заболеваний предплечья, таких как тендонит или бурсит. Холодная вода помогает снижать отёк, уменьшает боль и спазмы мышц, что повышает резистентность организма. Поливают водой заданной температуры от 5 до 90 секунд. Перемещают струю душевой насадки 7 под углом от 45° до 90° в зону левого предплечья и поливают водой заданной температуры от 5 до 90 секунд. Перемещают струю душевой насадки 7 на уровень грудного и шейного отдела под углом от 45° до 90° и поливают водой заданной температуры от 5 до 90 секунд. Последовательное направление потока воды на определенные точки тела может помочь снять блокады, спазмы и напряжение в мышцах, что приводит к улучшению подвижности и уменьшению боли, накапливая анальгирующий эффект, тем самым повышая резистентность организма. Подключают встречно-наклонные водные струи из верхнего блока форсунок 8, направленных на лопатки пациента ° от 5 до 90 секунд.

Отключают встречно-наклонные водные струи из верхнего блока форсунок 8. Терапию воздействия гидромассажа холодной водой, начинают со ступней и постепенно перемещаются к грудному отделу, так как ступни содержат множество нервных окончаний, которые связаны с центральной нервной системой. Охлаждение ступней активирует эти нервные окончания, что усиливает анальгезирующий эффект, уменьшает воспаление и отек в других частях тела, кроме того ступни содержат рефлексогенные зоны, которые связаны с различными органами и системами организма. Охлаждение этих зон может влиять на соответствующие органы и системы, что помогает уменьшить воспаление и усилить анальгезирующий эффект. Также последовательное воздействие от ступней к грудному отделу стимулирует физиологическую реакцию, которая помогает уменьшить воспаление и усилить анальгезирующий эффект. Если начать терапию с грудного отдела, физиологическая реакция может быть менее эффективной. По окончании процедуры, тело растирают вафельным полотенцем и помещают ноги пациента в шерстяные носки.

Таким образом, определение температуры проведения процедуры от +3°С до +5°С, предварительное умывание пациента водой поступающей из блока подготовки, содержащей бак-аккумулятор, чиллер (испаритель), компрессор и конденсатор, смешенной с водопроводной водой до заданной температуры, погружение ступней пациента в поддон, заполнение поддона водой заданной температуры, последовательное воздействие водной струёй из душевой насадки заданной температуры на икроножные мышцы, тазобедренный сустав, мышцы бедра, поясничный отдел, шейно-воротниковый отдел с последующим подключением встречно направленных водный струй из форсунок на икроножные мышцы, тазобедренный сустав, мышцы бедра, поясничный отдел, шейно-воротниковый отдел, блочное расположение форсунок на задней и передней стенках душ-кабины, воздействие струёй воды заданной температуры из душевой насадки и форсунок в течение 5-90 секунд, возможность подавать воду из форсунок под давлением от 3 атм до 5 атм, строгая последовательность проведения процедуры от икроножных мышц до шейно-воротникового отдела способствует усилению анальгезирующего эффекта и повышению резистентности организма человека.

Примеры реализации

Первый пример реализации.

Задают температуру воды +5°С для проведения процедуры гидромассажа холодной водой. Из бак-аккумулятора объемом 200 л отбирают воду температурой +3°С и смешивают с водой центральной магистрали до заданной температуры. Умывают пациента водой заданной температуры. Погружают ступни пациента в поддон, заполненной водой заданной температуры на глубину 10 см до окончания процедуры. Подают охлажденную воду заданной температуры в кабину-душ пациента через душевую насадку. Направляют душевую насадку на правую икроножную мышцу пациента под углом 45° к горизонту. Поливают водой заданной температуры в течение 5 секунд. Направляют душевую насадку на левую икроножную мышцу пациента под углом 45° к горизонту. Поливают водой заданной температуры в течение 5 секунд. Подключают встречно-наклонные водные струи под давлением 3 атм из нижнего блока форсунок, направленные на икроножные мышцы в течение 5 секунд. Отключают верхний блок форсунок. Перемещают струю под углом 45° к горизонту на протяжную и четырёхглавую мышцу правого бедра. Поливают водой заданной температуры в течение 5 секунд. Перемещают струю душевой насадки под углом 45 к горизонту на протяжную и четырёхглавую мышцу левого бедра и поливают 5 секунд. Перемещают струю на уровень V-III поясничного позвонка под углом к горизонту. Поливают водой заданной температуры в течение 5 секунд. Подключают встречно-наклонные водные струи под давлением 3 атм из центрального блока форсунок, направленные на тазобедренный сустав в течение 5 секунд. Отключают центральный блок форсунок. Перемещают струю душевой насадки под углом 45° в зону правого предплечья. Поливают водой заданной температуры в течение 5 секунд. Перемещают струю душевой насадки под углом 45° в зону левого предплечья. Поливают водой заданной температуры в течение 5 секунд. Перемещают струю душевой насадки на уровень грудного и шейного отдела под углом 45°. Поливают водой заданной температуры в течение 5 секунд. Отключают подачу поды через душевую насадку. Подключают встречно-наклонные водные струи под давлением 3 атм из верхнего блока форсунок, направленные на лопатки пациента в течение 5 секунд. Отключают верхний блок форсунок. По окончании процедуры, тело растирают вафельным полотенцем. Ноги пациента помещают в шерстяные носки.

Второй пример реализации.

Задают температуру воды +10°С для проведения процедуры гидромассажа холодной водой. Из бак-аккумулятора объемом 1000 л отбирают воду температурой +4°С и смешивают с водой центральной магистрали до заданной температуры. Умывают пациента водой заданной температуры. Погружают ступни пациента в поддон, заполненной водой заданной температуры на глубину 15 см до окончания процедуры. Подают охлажденную воду заданной температуры в кабину-душ пациента через душевую насадку. Направляют душевую насадку на правую икроножную мышцу пациента под углом 60° к горизонту. Поливают водой заданной температуры в течение 45 секунд. Направляют душевую насадку на левую икроножную мышцу пациента под углом 60° к горизонту. Поливают водой заданной температуры в течение 45 секунд. Подключают встречно-наклонные водные струи под давлением 4 атм из нижнего блока форсунок, направленные на икроножные мышцы в течение 45 секунд. Отключают верхний блок форсунок. Перемещают струю под углом 60° к горизонту на протяжную и четырёхглавую мышцу правого бедра. Поливают водой заданной температуры в течение 45 секунд. Перемещают струю душевой насадки под углом 60° к горизонту на протяжную и четырёхглавую мышцу левого бедра и поливают 45 секунд. Перемещают струю на уровень V-III поясничного позвонка под углом к горизонту. Поливают водой заданной температуры в течение 45 секунд. Подключают встречно-наклонные водные струи под давлением 4 атм из центрального блока форсунок, направленные на тазобедренный сустав в течение 45 секунд. Отключают центральный блок форсунок. Перемещают струю душевой насадки под углом 60° в зону правого предплечья. Поливают водой заданной температуры в течение 45 секунд. Перемещают струю душевой насадки под углом 60° в зону левого предплечья. Поливают водой заданной температуры в течение 45 секунд. Перемещают струю душевой насадки на уровень грудного и шейного отдела под углом 60°. Поливают водой заданной температуры в течение 45 секунд. Отключают подачу поды через душевую насадку. Подключают встречно-наклонные водные струи под давлением 4 атм из верхнего блока форсунок, направленные на лопатки пациента в течение 45 секунд. Отключают верхний блок форсунок. По окончании процедуры, тело растирают вафельным полотенцем. Ноги пациента помещают в шерстяные носки.

Третий пример реализации.

Задают температуру воды +15°С для проведения процедуры гидромассажа холодной водой. Из бак-аккумулятора объемом 1500 л отбирают воду температурой +5°С и смешивают с водой центральной магистрали до заданной температуры. Умывают пациента водой заданной температуры. Погружают ступни пациента в поддон, заполненной водой заданной температуры на глубину 20 см до окончания процедуры. Подают охлажденную воду заданной температуры в кабину-душ пациента через душевую насадку. Направляют душевую насадку на правую икроножную мышцу пациента под углом 90° к горизонту. Поливают водой заданной температуры в течение 90 секунд. Направляют душевую насадку на левую икроножную мышцу пациента под углом 90° к горизонту. Поливают водой заданной температуры в течение 90 секунд. Подключают встречно-наклонные водные струи под давлением 5 атм из нижнего блока форсунок, направленные на икроножные мышцы в течение 90 секунд. Отключают верхний блок форсунок. Перемещают струю под углом 60° к горизонту на протяжную и четырёхглавую мышцу правого бедра. Поливают водой заданной температуры в течение 45 секунд. Перемещают струю душевой насадки под углом 90° к горизонту на протяжную и четырёхглавую мышцу левого бедра и поливают 90 секунд. Перемещают струю на уровень V-III поясничного позвонка под углом к горизонту. Поливают водой заданной температуры в течение 90 секунд. Подключают встречно-наклонные водные струи под давлением 5 атм из центрального блока форсунок, направленные на тазобедренный сустав в течение 90 секунд. Отключают центральный блок форсунок. Перемещают струю душевой насадки под углом 90° в зону правого предплечья. Поливают водой заданной температуры в течение 90 секунд. Перемещают струю душевой насадки под углом 90° в зону левого предплечья. Поливают водой заданной температуры в течение 90 секунд. Перемещают струю душевой насадки на уровень грудного и шейного отдела под углом 90°. Поливают водой заданной температуры в течение 90 секунд. Отключают подачу поды через душевую насадку. Подключают встречно-наклонные водные струи под давлением 5 атм из верхнего блока форсунок, направленные на лопатки пациента в течение 90 секунд. Отключают верхний блок форсунок. По окончании процедуры, тело растирают вафельным полотенцем. Ноги пациента помещают в шерстяные носки.

Таким образом, заявленное изобретение, за счет примененных устройств, технологий и методик, совокупности их характеристик и взаимосвязей способствует иммуномодуляции человека, усилению анальгезирующего эффекта и повышению резистентности организма человека.

Изобретение относится к области физиотерапевтического применения холода дозированным методом. Изобретение совмещает в себе, кратковременное отведение тепла от тела пациента с одновременным массажным воздействием водной струёй. Изобретение относится к устройствам проведения оздоровительно-лечебных, гигиенических и косметологических процедур, в частности к устройствам, создающим пульсирующие или прерывистые потоки. Задают температуру проведения процедуры в диапазоне от +5 до +15°С, умывают пациента водой, поступающей из блока подготовки, температурой от +3 до +5°С. Воду из блока подготовки смешивают с водопроводной водой до заданной температуры, погружают ступни пациента в поддон, заполненный водой заданной температуры и заполненный высотой от 10 до 20 см, подают воду заданной температуры в кабину-душ пациента через душевую насадку, направляют душевую насадку на правую икроножную мышцу пациента под углом от 45 до 90° к горизонту, поливают водой заданной температуры от 5 до 90 секунд. Затем направляют душевую насадку на левую икроножную мышцу пациента под углом от 45 до 90° к горизонту, в течение 5-90 секунд подают встречно-наклонные водные струи из нижнего блока форсунок, где форсунки направляют на икроножные мышцы, по истечении 5-90 секунд отключают нижний блок форсунок, перемещают струю из душевой насадки под углом от 45 до 90° к горизонту на протяжную и четырёхглавую мышцу правого бедра, поливают водой заданной температуры от 5 до 90 секунд. Перемещают струю из душевой насадки под углом от 45° до 90° к горизонту на протяжную и четырёхглавую мышцу левого бедра и поливают от 5 до 90 секунд. Перемещают струю душевой насадки на уровень V-III поясничного позвонка под углом 45-90° к горизонту, поливают водой заданной температуры от 5 до 30 секунд. В течение 5-90 секунд подключают встречно-наклонные водные струи из центрального блока форсунок, направленные на тазобедренный сустав. По истечении 5-90 секунд отключают центральный блок форсунок, перемещают струю душевой насадки под углом от 45 до 90° в зону правого предплечья, поливают водой заданной температуры от 5 до 90 секунд, перемещают струю душевой насадки под углом от 45 до 90° в зону левого предплечья, поливают водой заданной температуры от 5 до 90 секунд, перемещают струю душевой насадки на уровень грудного и шейного отдела под углом от 45 до 90°, поливают водой заданной температуры от 5 до 90 секунд, отключают подачу воды через душевую насадку, подключают встречно-наклонные водные струи из верхнего блока форсунок, направленные на лопатки пациента от 5 до 90 секунд, по истечении 5-90 секунд отключают форсунки верхнего блока. Душевая насадка выполнена с возможностью регулирования положения, блок подачи воды содержит регулятор температуры воды, оснащенный запорным вентилем, при этом запорный вентиль выполнен с возможностью ручного регулирования температуры, регулятор напора потока воды оснащен запорным вентилем, при этом запорный вентиль выполнен с возможностью ручного регулирования напора потока воды, форсунки смонтированы блочно. Верхний блок форсунок в количестве от 2 до 3 единиц смонтирован на задней стенке душа-кабины. Нижний блок форсунок в количестве от 2 до 3 единиц смонтирован на задней стенке душа-кабины. Центральный блок форсунок в количестве от 2 до 3 единиц смонтирован на передней стенке душа-кабины, форсунки выполнены с возможностью подавать воду под давлением от 3 до 5 атм, форсунки выполнены с возможностью регулирования направления потока, блок подготовки воды содержит бак-аккумулятор объёмом от 200 до 1500 л и температурой воды от +5 до +15°С со смонтированной внутри бак-аккумулятора перфорированной перегородкой, разделяющей внутренний объем бака-аккумулятора на 2 зоны, содержит чиллер, смонтированный в бак-аккумулятор, выполненный в виде трубчатого теплообменника с хладагентом, поршневой компрессор и воздушный конденсатор. Группа изобретений обеспечивает лечение болевого синдрома, усиление анальгезирующего эффекта и повышение резистентности организма человека. 2 н. и 3 з.п. ф-лы, 4 ил.

1. Способ гидромассажа, в котором задают температуру проведения процедуры в диапазоне от +5 до +15°С, умывают пациента водой, поступающей из блока подготовки, температурой от +3 до +5°С, при этом воду из блока подготовки смешивают с водопроводной водой до заданной температуры, ставят пациента в поддон, заполненный водой заданной температуры и заполненный высотой от 10 до 20 см, подают воду заданной температуры в кабину-душ пациента через душевую насадку, направляют душевую насадку на правую икроножную мышцу пациента под углом от 45 до 90° к горизонту, поливают водой заданной температуры от 5 до 90 секунд, затем направляют душевую насадку на левую икроножную мышцу пациента под углом от 45 до 90° к горизонту, в течение 5-90 секунд подают встречно-наклонные водные струи из нижнего блока форсунок, где форсунки направляют на икроножные мышцы, по истечении 5-90 секунд отключают нижний блок форсунок, перемещают струю из душевой насадки под углом от 45 до 90° к горизонту на протяжную и четырёхглавую мышцу правого бедра, поливают водой заданной температуры от 5 до 90 секунд, перемещают струю из душевой насадки под углом от 45 до 90° к горизонту на протяжную и четырёхглавую мышцу левого бедра и поливают от 5 до 90 секунд, перемещают струю душевой насадки на уровень V-III поясничного позвонка под углом 45-90° к горизонту, поливают водой заданной температуры от 5 до 30 секунд, в течение 5-90 секунд подключают встречно-наклонные водные струи из центрального блока форсунок, направленные на тазобедренный сустав, по истечении 5-90 секунд отключают центральный блок форсунок, перемещают струю душевой насадки под углом от 45 до 90° в зону правого предплечья, поливают водой заданной температуры от 5 до 90 секунд, перемещают струю душевой насадки под углом от 45 до 90° в зону левого предплечья, поливают водой заданной температуры от 5 до 90 секунд, перемещают струю душевой насадки на уровень грудного и шейного отдела под углом от 45° до 90°, поливают водой заданной температуры от 5 до 90 секунд, отключают подачу воды через душевую насадку, подключают встречно-наклонные водные струи из верхнего блока форсунок, направленные на лопатки пациента от 5 до 90 секунд, по истечении 5-90 секунд отключают форсунки верхнего блока.

2. Устройство для осуществления способа гидромассажа по п. 1, содержащее душ-кабину, поддон, душевую насадку, форсунки, блок подготовки воды, блок подачи воды, отличающееся тем, что душевая насадка выполнена с возможностью регулирования положения, блок подачи воды содержит регулятор температуры воды, оснащенный запорным вентилем, при этом запорный вентиль выполнен с возможностью ручного регулирования температуры воды, регулятор напора потока воды, оснащенный запорным вентилем, при этом запорный вентиль выполнен с возможностью ручного регулирования напора потока воды, форсунки смонтированы блочно – верхний, центральный и нижний блоки, при этом верхний блок форсунок в количестве от 2 до 3 единиц смонтирован на задней стенке душа-кабины, нижний блок форсунок в количестве от 2 до 3 единиц смонтирован на задней стенке душа-кабины, центральный блок форсунок в количестве от 2 до 3 единиц смонтирован на передней стенке душа-кабины, форсунки выполнены с возможностью подавать воду под давлением от 3 до 5 атм, форсунки выполнены с возможностью регулирования направления потока и давления воды, блок подготовки воды содержит бак-аккумулятор объёмом от 200 до 1500 л и температурой воды от +5 до +15°С со смонтированной внутри бака-аккумулятора перфорированной перегородкой, разделяющей внутренний объем бака-аккумулятора на 2 зоны, содержит чиллер, смонтированный в бак-аккумулятор, выполненный в виде трубчатого теплообменника с хладагентом, поршневой компрессор и воздушный конденсатор.

3. Устройство по п. 2, отличающееся тем, что чиллер отделен от входного патрубка подачи воды центральной магистрали в баке-аккумуляторе перфорированной перегородкой.

4. Устройство по п. 2, отличающееся тем, что в качестве хладагента применен фреон.

5. Устройство по п. 2, отличающееся тем, что в качестве хладагента применен хладон.
