БЫСТРОРАЗЪЕМНОЕ УСТРОЙСТВО ДЛЯ РАЗМЕЩЕНИЯ ХОЛСТА Российский патент 2025 года по МПК D05C1/00

Изобретение относится к предметам домашнего обихода и творчества и может использоваться как приспособление для ручного шитья, штопки и вышивания, а также для наглядной демонстрации изображений, выполненных на холсте.

Из уровня техники известна Основа для вышивания [RU 189418 U1, опубл. 22.05.2019], содержащая рисунок и контур для вышивки, нанесенные на ткань, отличающаяся тем, что ткань растянута и закреплена на подрамнике, при этом ткань закреплена на подрамнике металлическим крепежом, подрамник выполнен прямоугольной или круглой формами.

Недостатком аналога является сложность натяжения ткани на подрамник, обусловленная необходимостью постоянного контроля за натяжением ткани в процессе ее крепления, повреждение краев ткани, так как ткань к подрамнику крепится как указано в описании, например, с помощью скоб степлера, что усложняет также и снятие ткани с подрамника.

Также из уровня техники известны Пяльцы [SU 761636 A1, опубл. 07.09.1980], содержащие наружную и внутреннюю рамки, выполненные в виде многоугольника, отличающиеся тем, что, с целью упрощения конструкции, стороны наружной рамки образованы упругими элементами, выполненными в свободном состоянии вогнутыми к центру рамки.

Недостатком аналога является выполнение наружной рамки упругой, из упругого материала, что в итоге снижает вариативность изготовления устройства, удорожает его производство и сужает промышленную применимость.

Наиболее близким по технической сущности является быстроразъемное устройство для размещения холста [RU 2804921 C1, опубл. 09.10.2023], содержащее пару плоских рамок с магнитами, смонтированными в рамках с возможностью их взаимного магнитного притяжения и фиксации между рамками холста, отличающееся тем, что для монтажа магнитов симметрично по периметру в поверхности рамок выполнены с равным шагом сквозные отверстия с возможностью совпадения упомянутых отверстий друг с другом при вращении одной рамки относительно другой в плоскости рамок, магниты в упомянутых отверстиях смонтированы на всю глубину каждой из рамок, не выступая за их поверхность, при этом одинаковые полюса магнитов в каждой из рамок выполнены однонаправленными с возможностью взаимного притяжения разноименных полюсов магнитов в сопрягаемых друг с другом рамках, а для подгиба выступающих за внешние края рамок краев холста и фиксации подогнутых краев холста к внешней поверхности рамки устройство содержит плоские планки, формой, повторяющей участок рамки, при этом в планках выполнены сквозные отверстия, симметричные отверстиям в рамках, в сквозных отверстиях планок на всю глубину, не выступая за поверхность планок, смонтированы магниты, полюса которых выполнены однонаправленными с возможностью взаимного притяжения с магнитами рамки при расположении планки на рамке с размещением между ними подогнутого края холста и удержания планки на упомянутой рамке и взаимного притяжения планок между собой.

Назначение прототипа состоит в продлении срока сохраняемости холста и нанесенного на него изображения путем защиты холста, размещаемого между рамок быстроразъемного устройства для размещения холста от повреждений и загрязнений при работе с ним и при демонстрации нанесенного на холст изображения.

Технической проблемой прототипа является то, что он предназначен в основе для использования таких материалов как пластик, экокожа или перфорированная бумага. Об этом сам производитель и указывает в отзывах в отношении своего товара: https://www.wildberries.ru/catalog/98114866/feedbacks?imtId=39933166.

При этом прототип не ориентирован для тканевой канвы, поскольку ее невозможно натянуть. Магниты в паре отверстий сидят неплотно.

Отзывы потребителей свидетельствуют о том, что магниты хотя и держат достаточно крепко, но только фиксируют, а не натягивают.

Кроме того, для подгиба выступающих за внешние края рамок краев холста и фиксации подогнутых краев холста к внешней поверхности рамки устройство по прототипу содержит плоские планки, формой, повторяющей участок рамки, при этом в планках выполнены сквозные отверстия, симметричные отверстиям в рамках, в сквозных отверстиях планок на всю глубину, не выступая за поверхность планок, смонтированы магниты.

Эти плоские планки нужны для подгиба и тоже содержат магниты. Тем самым, устройство усложнено потребностью в наличии таких планок с магнитами.

Задачей полезной модели является устранение указанных технических проблем.

Техническим результатом полезной модели является упрощение конструкции устройства за счет исключения потребности в использовании планок для подгиба. Также техническим результатом является возможность применения для тканевой канвы, а также возможность натяжения холста.

Указанный технический результат достигается за счет того, что заявлено быстроразъемное устройство для размещения холста, содержащее пару плоских рамок с магнитами, смонтированными в рамках с возможностью их взаимного магнитного притяжения и фиксации между рамками холста, при этом для монтажа магнитов симметрично по периметру в поверхности рамок выполнены с равным шагом сквозные отверстия с возможностью совпадения упомянутых отверстий друг с другом при вращении одной рамки относительно другой в плоскости рамок, при этом одинаковые полюса магнитов в каждой из рамок выполнены однонаправленными с возможностью взаимного притяжения разноименных полюсов магнитов в сопрягаемых друг с другом рамках, отличающееся тем, что в отверстиях одной из рамок (прижимной), выступая за поверхность этой прижимной рамки, смонтированы втулки, внутри которых вставлены магнитные втулки, заподлицо втулкам прижимной рамки, при этом длина втулок прижимной рамки превышает толщину прижимной рамки на значение Х, а в отверстиях другой рамки (опорной) смонтированы магниты, утопленные относительно поверхности опорной рамки на глубину, не меньшую, чем значение Х, при этом втулки прижимной рамки в упомянутых отверстиях прижимной рамки смонтированы с плотным прилеганием относительно отверстий, но с возможностью смещения вдоль оси отверстий вверх-вниз.

Допустимо, что втулки прижимной рамки выполнены металлическими.

Допустимо, что втулки прижимной рамки выполнены пластиковыми.

Предпочтительно, металлические или пластиковые втулки прижимной рамки в упомянутых отверстиях прижимной рамки смонтированы с плотным прилеганием относительно отверстия через эластичные прокладки, размещенные между втулками и внутренней поверхностью отверстий.

Предпочтительно, прокладка выполнена в виде цилиндрической пластиковой или металлической втулки.

Предпочтительно, длина металлических или пластиковых втулок выполнена такой, какая в рабочем положении рамок с зафиксированным между ними холстом, обеспечивает условие, при котором втулки прижимной рамки не выступают относительно поверхности прижимной рамки.

Краткое описание чертежей

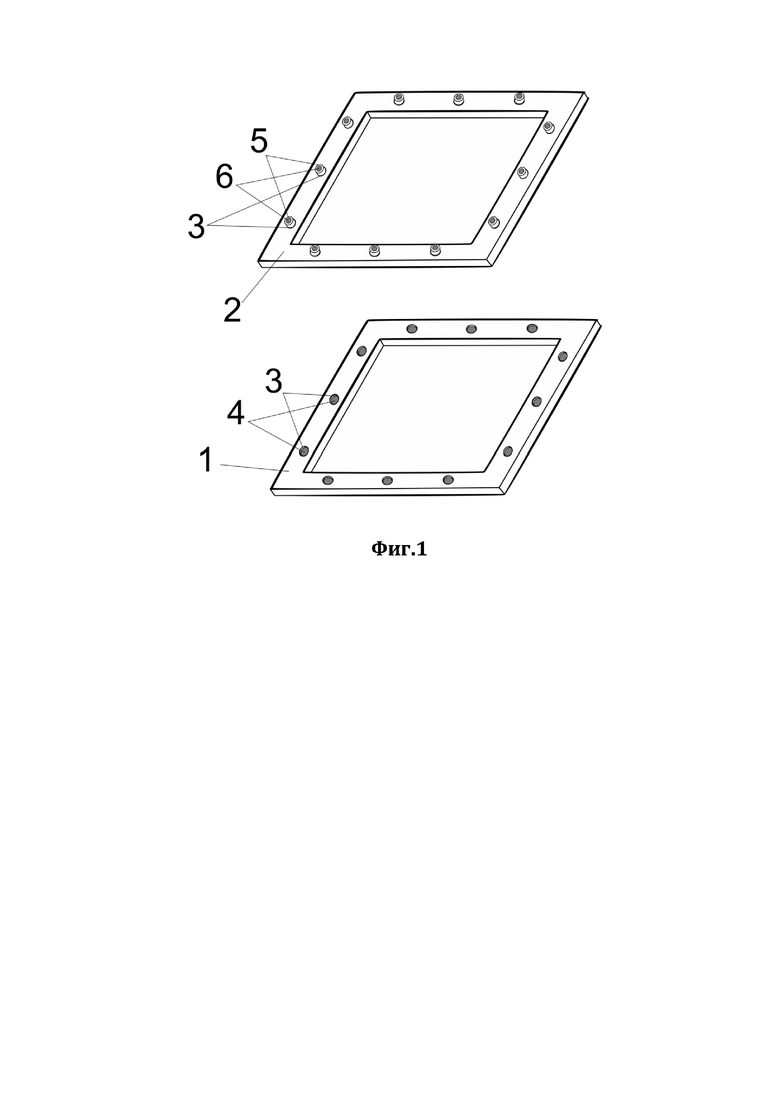

На Фиг. 1 показан общий вид быстроразъемного устройства для размещения холста с разъединенными рамками.

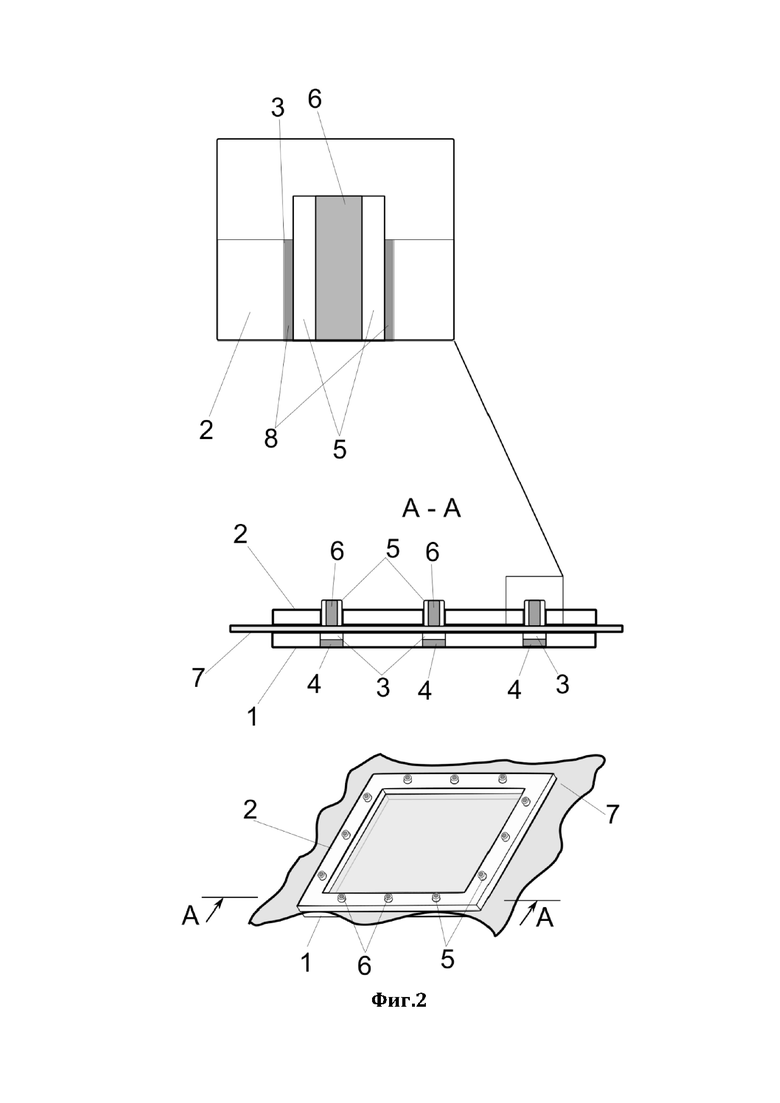

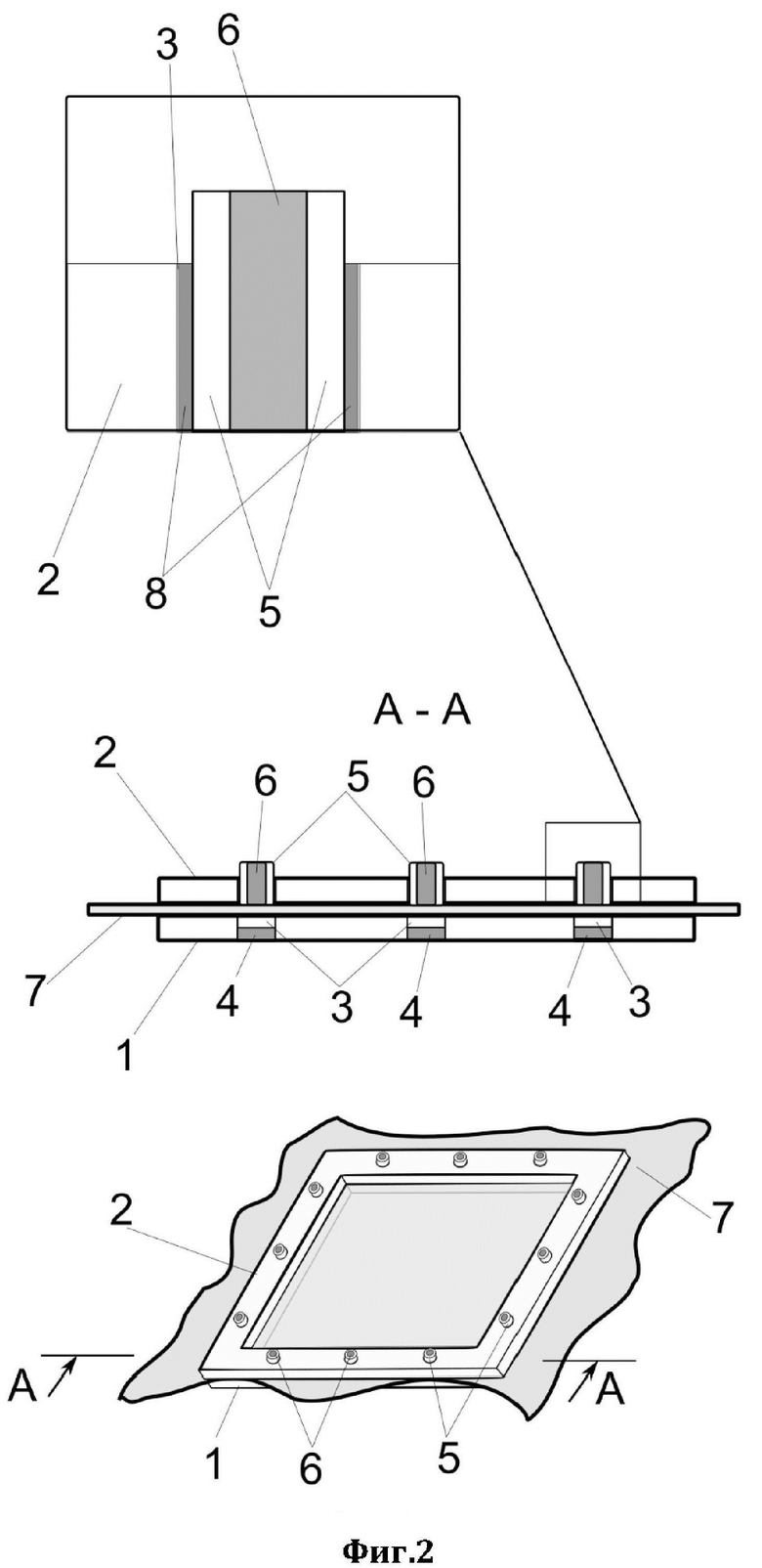

На Фиг. 2 показан общий вид рамок с размещенным между ними холстом, а также в разрезе А-А.

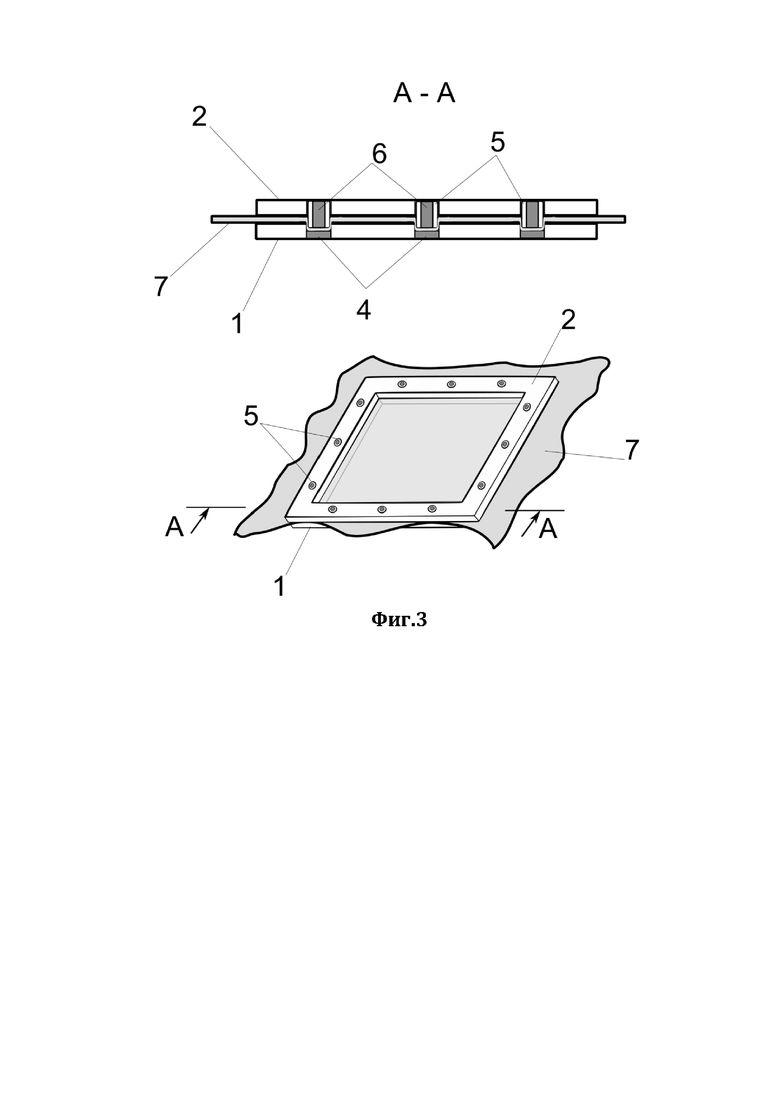

На Фиг. 3 показан общий вид рамок с зафиксированным между ними холстом, а также в разрезе А-А и вид фиксатора крупным планом.

На чертежах: 1 - опорная рамка, 2 - прижимная рамка, 3 - сквозные отверстия, 4 - магниты опорной рамки, 5 - втулки прижимной рамки, 6 - магнитные втулки, 7 - холст, 8 - эластичная прокладка.

Осуществление изобретения

Заявленное быстроразъемное устройство для размещения холста содержит пару плоских рамок с магнитами, смонтированными в рамках с возможностью их взаимного магнитного притяжения и фиксации между рамками холста.

По аналогии с прототипом, для монтажа магнитов симметрично по периметру в поверхности рамок выполнены с равным шагом сквозные отверстия с возможностью совпадения упомянутых отверстий друг с другом при вращении одной рамки относительно другой в плоскости рамок. Так же, как и в прототипе, одинаковые полюса магнитов в каждой из рамок выполнены однонаправленными с возможностью взаимного притяжения разноименных полюсов магнитов в сопрягаемых друг с другом рамках.

Новым является то, что (см. Фиг. 1) в отверстиях 3 одной из рамок (далее - прижимной 2), выступая за поверхность этой прижимной рамки 2, смонтированы металлические или пластиковые втулки 5. Внутри данных втулок 5 вставлены магнитные втулки 6, заподлицо втулкам 5 прижимной рамки.

При этом длина втулок 5 прижимной рамки превышает толщину прижимной рамки 2 на некое значение Х, которое зависит от толщин используемых рамок.

Необходимость вставки магнитных втулок 6 внутрь втулок 5 прижимной рамки обусловлена тем, что необходимо смещать магниты вверх-вниз вдоль оси отверстий 3 прижимной рамки 2. При этом магниты сами по себе хрупкие и при постоянном смещении раскрошатся. С этой целью они вставляются в прочный материал, например, в виде металлических втулок 5 прижимной рамки, которые могут быть, например, стальными. Либо втулки 5 прижимной рамки могут быть пластиковыми.

В отверстиях 3 другой рамки (далее - опорной 1) смонтированы магниты 4, утопленные относительно поверхности опорной рамки 1 на глубину, не меньшую, чем значение Х.

При этом втулки 5 прижимной рамки в упомянутых отверстиях прижимной рамки 2 смонтированы с плотным прилеганием относительно отверстий 3, но с возможностью смещения вдоль оси отверстий 3 вверх-вниз.

Если плотного прилегания относительно отверстий 3 прижимной рамки 2 обеспечено не будет, и втулки 5 прижимной рамки будут свободно скользить внутри отверстий 3, то они могут выпасть. А кроме того, плотное прилегание обеспечивает более надежное формирование клина (будет показано далее).

Втулки 5 прижимной рамки в упомянутых отверстиях прижимной рамки 2 могут быть смонтированы с плотным прилеганием относительно отверстий 3, например, через эластичные прокладки 8 (см. Фиг. 2), размещенные между втулками 5 прижимной рамки и внутренней поверхностью отверстий 3.

Прокладка 8 может быть выполнена, например, в виде цилиндрической пластиковой втулки.

Втулки 5 прижимной рамки в упомянутых отверстиях прижимной рамки 2 могут быть смонтированы с плотным прилеганием относительно отверстий 3 и любым иными способом, например, путем смазки внутренней поверхности отверстий 3 прижимной рамки 2.

Следует понимать, что вышеуказанное значение Х всегда больше, чем толщина используемого холста 7 (см. Фиг. 2), поскольку в момент прижима холста 7 с помощью втулок 5 прижимной рамки и вставленных внутрь их магнитных втулок 6, глубина погружения материала холста 7 в отверстия 3 должна быть достаточной, чтобы образовался распорный клин (см. Фиг. 3). То есть необходимо, чтобы внешние края втулок 5 вошли в распорное взаимодействие с внутренними краями отверстий 3 в опорной рамке 1.

Если же значение Х будет меньше, чем толщина холста 7, то такого взаимодействия возникать не будет и рамки 1 и 2 будут закреплены ненадежно.

При этом следует понимать, что если длина втулок 5 прижимной рамки превышает толщину прижимной рамки 2 на значение более, чем Х, то это не будет никак влиять на достигаемый результат, поскольку проблемным будет лишь сильный выступ втулок 5 из прижимной рамки 2.

Разумным будет такое выполнение длины втулок 5, превышающим толщину прижимной рамки 2 на значение более, чем Х, чтобы торчащие втулки 5 из прижимной рамки 2 не мешали пользователю шить, штопать или вязать.

Для чего, наиболее предпочтительно, чтобы длина втулок 5 прижимной рамки была такой, какая в рабочем положении рамок 1 и 2 с зафиксированным между ними холстом 7, обеспечивает условие, при котором втулки 5 не выступают относительно поверхности прижимной рамки 2.

Устройство используется следующим образом.

Сначала пальцем руки выдавливают все втулки 5 прижимной рамки из прижимной рамки 2 так, чтобы они все торчали с одной стороны рамки, а с другой ни одна не выступала.

После чего между опорной 1 и прижимной 2 рамками размещают холст 7 (см. Фиг. 2).

Для чего размещают опорную рамку 1 на горизонтальной поверхности для удобства размещения холста 7. Далее берут холст 7 и размещают его поверх опорной рамки 1, при этом минимальные размеры холста 7 должны быть такими, чтобы холст собой закрывал магниты 4, смонтированные по периметру опорной рамки 1. Расправляют холст 7. Следующим шагом берут вторую прижимную рамку 2 и накладывают ее аккуратно, не смещая холст 7, поверх упомянутого холста 7 на первую опорную рамку 1 (см. Фиг. 2).

Плотная фиксация холста 7 между рамками 1 и 2 производится следующим образом.

Руками слегка распрямляют края холста, растягивая их в разных направлениях. С тех направлений, где растягивают холст 7, одномоментно пальцами руки нажимают на втулки 5 прижимной рамки, плотно утапливая их до срабатывания магнитного взаимодействия между магнитами 4 и магнитными втулками 6.

Таким путем фиксируют холст 7 между рамками 1 и 2 со всех сторон.

При соединении двух рамок 1 и 2, благодаря тому, что места монтажа магнитов в рамках 1 симметричные, то за счет притяжения разных полярностей магнитов 4 и 6, обеспечивается притяжение рамок 1 и 2 друг к другу и фиксация холста 7 между упомянутыми магнитами 4 и 6, соответственно.

За счет того, что (см. Фиг. 3) тканевая часть холста 7 частично сдавливается при вхождении втулки 5 прижимной рамки внутрь отверстия 3 опорной рамки 1, часть материала холста 7 утягивается внутрь отверстий 3 по разные стороны опорной рамки 1, что обеспечивает натяжение холста 7.

Когда нужно раскрепить рамки 1 и 2 и извлечь холст 7, края холста 7 немного растягивают и материал холста 7 сам выталкивает втулки 5 прижимной рамки из отверстий 3 опорной рамки 1, прекращая образование клина. После чего рамки 1 и 2 легко разъединяются.

За счет того, что заявленное решение не требует использования планок для подгиба, конструкция устройства упрощается.

Вышеприведенный пример использования устройства показывает, что оно эффективно обеспечивает возможность применения для тканевой канвы и при этом эффективно натягивает холст 7, что невозможно в решении по прототипу для тканевой канвы.

Заявлено быстроразъемное устройство для размещения холста, содержащее пару плоских рамок с магнитами, смонтированными в рамках с возможностью их взаимного магнитного притяжения и фиксации между рамками холста, при этом для монтажа магнитов симметрично по периметру в поверхности рамок выполнены с равным шагом сквозные отверстия с возможностью совпадения упомянутых отверстий друг с другом при вращении одной рамки относительно другой в плоскости рамок, при этом в отверстиях одной из рамок - прижимной - смонтированы выступающие за поверхность рамки втулки, внутри которых вставлены магнитные втулки, заподлицо втулкам прижимной рамки, при этом длина втулок прижимной рамки превышает толщину прижимной рамки на значение Х, а в отверстиях другой рамки - опорной - смонтированы магниты, утопленные относительно поверхности опорной рамки на глубину, не меньшую, чем значение Х, при этом втулки прижимной рамки в упомянутых отверстиях прижимной рамки смонтированы с плотным прилеганием относительно отверстий, но с возможностью смещения вдоль оси отверстий вверх-вниз, что упрощает возможность натяжения холста, а также позволяет использовать приспособление для ручного шитья, штопки и вышивания. 5 з.п. ф-лы, 3 ил.

1. Быстроразъемное устройство для размещения холста, содержащее пару плоских рамок с магнитами, смонтированными в рамках с возможностью их взаимного магнитного притяжения и фиксации между рамками холста, при этом для монтажа магнитов симметрично по периметру в поверхности рамок выполнены с равным шагом сквозные отверстия с возможностью совпадения упомянутых отверстий друг с другом при вращении одной рамки относительно другой в плоскости рамок, при этом одинаковые полюса магнитов в каждой из рамок выполнены однонаправленными с возможностью взаимного притяжения разноименных полюсов магнитов в сопрягаемых друг с другом рамках, отличающееся тем, что одна из рамок является прижимной рамкой, в отверстиях которой, выступая за поверхность этой прижимной рамки, смонтированы втулки, внутри которых вставлены магнитные втулки, заподлицо втулкам прижимной рамки, при этом длина втулок прижимной рамки превышает толщину прижимной рамки на значение Х, а в отверстиях другой рамки, которая является опорной рамкой, смонтированы магниты, утопленные относительно поверхности опорной рамки на глубину, не меньшую, чем значение Х, при этом втулки прижимной рамки в упомянутых отверстиях прижимной рамки смонтированы с плотным прилеганием относительно отверстий, но с возможностью смещения вдоль оси отверстий вверх-вниз.

2. Устройство по п.1, отличающееся тем, что втулки прижимной рамки выполнены металлическими.

3. Устройство по п.1, отличающееся тем, что втулки прижимной рамки выполнены пластиковыми.

4. Устройство по любому из пп.1-3, отличающееся тем, что втулки прижимной рамки в упомянутых отверстиях прижимной рамки смонтированы с плотным прилеганием относительно отверстия через эластичные прокладки, размещенные между втулками и внутренней поверхностью отверстий.

5. Устройство по п.4, отличающееся тем, что прокладка выполнена в виде цилиндрической пластиковой или металлической втулки.

6. Устройство по любому из пп.1-3, отличающееся тем, что длина втулок выполнена такой, какая в рабочем положении рамок с зафиксированным между ними холстом обеспечивает условие, при котором втулки прижимной рамки не выступают относительно поверхности прижимной рамки.
