СПОСОБ И УСТРОЙСТВО ДЛЯ КОНФИГУРИРОВАНИЯ СОСТОЯНИЯ ИНДИКАТОРА КОНФИГУРАЦИИ ПЕРЕДАЧИ (TCI) Российский патент 2025 года по МПК H04W72/23

Область техники

[0001] Настоящее изобретение относится в общем к области связи, а именно к способу и устройству для конфигурирования состояния индикатора конфигурации передачи (transmission configuration indicator, TCI).

Предпосылки создания изобретения

[0002] При беспроводной связи сигналы между терминальным устройством и устройством на стороне сети передают и принимают при помощи лучей. На существующем уровни техники индикаторы конфигурации передачи, соответствующие лучам, сообщают при помощи элемента управления (control element, СЕ) уровня доступа к среде передачи (medium access control, MAC) или сигнализации с информацией управления нисходящей линии связи (downlink control information, DCI). Однако такой метод требует большее количество ресурсов.

[0003] На сегодняшний день еще не было предложено эффективных методов для указания лучей.

Сущность изобретения

[0004] В вариантах осуществления настоящего изобретения предложены способ и устройство для конфигурирования состояния индикатора конфигурации передачи (TCI), которые могут применяться в глобальной системе мобильной связи (global system of mobile communication, GSM), системе 5G Нового радио (New Radio, NR), системе LTE с дуплексной передачей и разделением по частоте (frequency division duplex, FDD) и т.п. Состояние индикатора конфигурации передачи, соответствующее передаче, получают с помощью конфигурационной информации, переданной сетевым устройством, за счет чего сберегают ресурсы и избегают их нерационального использования.

[0005] В соответствии с первым аспектом настоящего изобретения в вариантах его осуществления предложен способ конфигурирования состояния индикатора конфигурации передачи (TCI). Предложенный способ включает: прием конфигурационной информации, переданной сетевым устройством, при этом конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи; и получение состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи.

[0006] Состояние индикатора конфигурации передачи, соответствующее передаче, получают согласно конфигурационной информации, переданной сетевым устройством, при этом в соответствии с одной конфигурационной информацией могут быть получены множество состояний индикатора конфигурации передачи. Таким образом сберегают ресурсы сигнализации и избегают нерационального расходования ресурсов.

[0007] Опционально, конфигурационная информация дополнительно включает первую информацию указания. Первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют совместным индикаторам конфигурации передачи, или первая конфигурационная информация сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют отдельным индикаторам конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[0008] Опционально, конфигурационная информация дополнительно включает вторую информацию указания. Вторая информация указания сконфигурирована для указания на то, что каждый из элементов в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[0009] Опционально, вторая информация указания включает N полей указания, при этом i-e поле указания сконфигурировано для указания на то, что i-я кодовая точка индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи, при этом N представляет количество активированных кодовых точек индикатора конфигурации передачи в конфигурационной информации.

[0010] Опционально, получение состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи включает: получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания.

[0011] Опционально, получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания включает: получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания, при этом по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке.

[0012] Опционально, получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания, где по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке, включает:

[0013] определение, что первая кодовая точка соответствует совместному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи; или

[0014] определение, что первая кодовая точка соответствует совместному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в неотображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

[0015] Опционально, первое состояние индикатора конфигурации передачи или второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи из пула состояний совместного индикатора конфигурации передачи, при этом состояния в пуле состояний совместного индикатора конфигурации передачи применимы как для передач восходящей линии связи, так и для передач нисходящей линии связи.

[0016] Опционально, получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания, где по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке, включает:

[0017] определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи; или

[0018] определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в неотображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи; или

[0019] определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи, и со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

[0020] Опционально, первое состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи, а второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи. Состояние индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи применимо для передачи нисходящей линии связи, а состояние индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи применимо для передачи восходящей линии связи.

[0021] Альтернативно, первое состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи, а второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи.

[0022] Опционально, передача включает передачу нисходящей линии связи и/или передачу восходящей линии связи. Передача нисходящей линии связи включает по меньшей мере одно из следующего: передача физического канала управления нисходящей линии связи (physical downlink control channel, PDCCH), передача физического канала совместного использования нисходящей линии связи (physical downlink shared channel, PDSCH), передача физического широковещательного канала (physical broadcast channel, PBCH), передача блока сигналов синхронизации (synchronization signal block, SSB), передача опорного сигнал информации о состоянии канала (channel state information reference signal, CSI-RS), передача опорного сигнала демодуляции (demodulation reference signal, DMRS), передача опорного сигнала позиционирования (positioning reference signal, PRS). Передача восходящей линии связи включает по меньшей мере одно из следующего: передача физического канала управления восходящей линии связи (physical uplink control channel, PUCCH), передача физического канала восходящей линии связи совместного использования (physical uplink shared channel, PUSCH), передача канала произвольного доступа (physical random access channel, PRACH), передача опорного сигнала зондирования (sounding reference signal, SRS) или передача опорного сигнала демодуляции (DMRS).

[0023] Опционально, пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи, пул состояний отдельного индикатора конфигурации передачи восходящей линии связи и пул состояний совместного индикатора конфигурации передачи отличаются друг от друга: или по меньшей мере два из следующего: пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи, пул состояний отдельного индикатора конфигурации передачи восходящей линии связи и пул состояний совместного индикатора конфигурации передачи, являются одинаковыми.

[0024] Опционально, конфигурационная информация включает элемент управления (СЕ) уровня доступа к среде передачи (MAC).

[0025] Опционально, получение состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи включает: прием информации управления нисходящей линии связи (DCI) от сетевого устройства и определение кодовой точки индикатора конфигурации передачи согласно DCI-информации.

[0026] В соответствии со вторым аспектом настоящего изобретения в вариантах его осуществления предложен способ конфигурирования состояния индикатора конфигурации передачи (TCI), который исполняют при помощи сетевого устройства и который включает: передачу конфигурационной информации в терминальное устройство. Конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи.

[0027] Состояние индикатора конфигурации передачи, соответствующее передаче, получают согласно конфигурационной информации, переданной сетевым устройством, при этом в соответствии с одной конфигурационной информацией могут быть получены множество состояний индикатора конфигурации передачи. Таким образом сберегают ресурсы сигнализации и избегают нерационального расходования ресурсов.

[0028] Опционально, конфигурационная информация дополнительно включает первую информацию указания. Первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют совместным индикаторам конфигурации передачи, или первая конфигурационная информация сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют отдельным индикаторам конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[0029] Опционально, конфигурационная информация дополнительно включает вторую информацию указания. Вторая информация указания сконфигурирована для указания на то, что каждый из элементов в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[0030] В соответствии с третьим аспектом настоящего изобретения в вариантах его осуществления предложено устройство связи, которое имеет все функции или часть функций терминального устройства для реализации способа, описанного в первом аспекте настоящего изобретения. К примеру, устройство связи может иметь функции, описанные во всех вариантах осуществления настоящего изобретения, или в некоторых из них, или может иметь функции для реализации любого отдельного варианта осуществления настоящего изобретения. Эти функции могут быть реализованы при помощи аппаратного обеспечения или за счет исполнения соответствующего программного обеспечения на аппаратном обеспечении. Аппаратное или программное обеспечение включают один или более элементов или модулей, соответствующих описанным выше функциям.

[0031] В одной из реализаций структура устройства связи может включать: модуль приемопередачи и модуль обработки. Модуль обработки сконфигурирован для обеспечения выполнения, устройством связи, соответствующих функций описанных выше способов. Модуль приемопередачи сконфигурирован для обеспечения связи между устройством связи и другими устройствами. Устройство связи может также включать модуль хранения, сконфигурированный для подключения к модулю приемопередачи и модуль обработки и для хранения компьютерных программ и данных, необходимых в устройстве связи.

[0032] В одной из реализаций структура устройства связи включает: модуль приема и модуль получения состояния индикатора. Модуль приема сконфигурирован для приема конфигурационной информации, переданной сетевым устройством. Конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи. Модуль получения состояния индикатора сконфигурирован для получения состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи.

[0033] Состояние индикатора конфигурации передачи, соответствующее передаче, получают согласно конфигурационной информации, переданной сетевым устройством, при этом в соответствии с одной конфигурационной информацией могут быть получены множество состояний индикатора конфигурации передачи. Таким образом сберегают ресурсы сигнализации и избегают нерационального расходования ресурсов.

[0034] В соответствии с четвертым аспектом настоящего изобретения в вариантах его осуществления предложено еще одно устройство связи, которое имеет все функции или часть функций терминального устройства для реализации способа, описанного во втором аспекте настоящего изобретения. К примеру, устройство связи может иметь функции, описанные во всех вариантах осуществления настоящего изобретения, или в некоторых из них, или может иметь функции для реализации любого отдельного варианта осуществления настоящего изобретения. Эти функции могут быть реализованы при помощи аппаратного обеспечения или за счет исполнения соответствующего программного обеспечения на аппаратном обеспечении. Аппаратное или программное обеспечение включают один или более элементов или модулей, соответствующих описанным выше функциям.

[0035] В одной из реализаций структура устройства связи может включать: модуль приемопередачи и модуль обработки. Модуль обработки сконфигурирован для обеспечения выполнения, устройством связи, соответствующих функций описанных выше способов. Модуль приемопередачи сконфигурирован для обеспечения связи между устройством связи и другими устройствами. Устройство связи может также включать модуль хранения, сконфигурированный для подключения к модулю приемопередачи и модуль обработки и для хранения компьютерных программ и данных, необходимых в устройстве связи.

[0036] В одной из реализаций устройство связи включает модуль передачи конфигурационной информации. Модуль передачи конфигурационной информации сконфигурирован для передачи конфигурационной информации в терминальное устройство. Конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи.

[0037] Состояние индикатора конфигурации передачи, соответствующее передаче, получают согласно конфигурационной информации, переданной сетевым устройством, при этом в соответствии с одной конфигурационной информацией могут быть получены множество состояний индикатора конфигурации передачи. Таким образом сберегают ресурсы сигнализации и избегают нерационального расходования ресурсов.

[0038] В соответствии с пятым аспектом настоящего изобретения в вариантах его осуществления предложено устройство связи. Предложенное устройство связи включает процессор, при этом процессор сконфигурирован для выполнения способа, описанного в первом аспекте настоящего изобретения, когда компьютерную программу вызывают из памяти.

[0039] Состояние индикатора конфигурации передачи, соответствующее передаче, получают согласно конфигурационной информации, переданной сетевым устройством, при этом в соответствии с одной конфигурационной информацией могут быть получены множество состояний индикатора конфигурации передачи. Таким образом сберегают ресурсы сигнализации и избегают нерационального расходования ресурсов.

[0040] В соответствии с шестым аспектом настоящего изобретения в вариантах его осуществления предложено устройство связи. Предложенное устройство связи включает процессор, при этом процессор сконфигурирован для выполнения способа, описанного во втором аспекте настоящего изобретения, когда компьютерную программу вызывают из памяти.

[0041] Состояние индикатора конфигурации передачи, соответствующее передаче, получают согласно конфигурационной информации, переданной сетевым устройством, при этом в соответствии с одной конфигурационной информацией могут быть получены множество состояний индикатора конфигурации передачи. Таким образом сберегают ресурсы сигнализации и избегают нерационального расходования ресурсов.

[0042] В соответствии с седьмым аспектом настоящего изобретения в вариантах его осуществления предложено устройство связи, которое включает процессор; и память, которая имеет хранимую в ней компьютерную программу. Процессор сконфигурирован для исполнения программы, хранимой в памяти, что обеспечивает выполнение, устройством связи, способа, описанного в первом аспекте настоящего изобретения.

[0043] В соответствии с восьмым аспектом настоящего изобретения в вариантах его осуществления предложено устройство связи, которое включает процессор; и память, которая имеет хранимую в ней компьютерную программу. Процессор сконфигурирован для исполнения программы, хранимой в памяти, что обеспечивает выполнение, устройством связи, способа, описанного во втором аспекте настоящего изобретения.

[0044] В соответствии с девятым аспектом настоящего изобретения в вариантах его осуществления предложено устройство связи, которое включает процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых инструкций и передачи кодовых инструкций в процессор. Процессор сконфигурирован для исполнения кодовых инструкций, что обеспечивает выполнение, устройством связи, способа, описанного в первом аспекте настоящего изобретения.

[0045] В соответствии с десятым аспектом настоящего изобретения в вариантах его осуществления предложено устройство связи, которое включает процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых инструкций и передачи кодовых инструкций в процессор. Процессор сконфигурирован для исполнения кодовых инструкций, что обеспечивает выполнение, устройством связи, способа, описанного во втором аспекте настоящего изобретения.

[0046] В соответствии с одиннадцатым аспектом настоящего изобретения в вариантах его осуществления предложена система для конфигурирования состояния индикатора конфигурации передачи (TCI). Система включает устройство связи, описанное в третьем аспекте, и устройство связи, описанное в четвертом аспекте настоящего изобретения. Альтернативно, система может включать устройство связи, описанное в пятом аспекте, и устройство связи, описанное в шестом аспекте настоящего изобретения. Альтернативно, система может включать устройство связи, описанное в седьмом аспекте, и устройство связи, описанное в восьмом аспекте настоящего изобретения. Альтернативно, система может включать устройство связи, описанное в девятом аспекте, и устройство связи, описанное в десятом аспекте настоящего изобретения.

[0047] В соответствии с двенадцатым аспектом настоящего изобретения в вариантах его осуществления предложен машиночитаемый носитель данных, который имеет хранимые на нем инструкции, используемые в описанном выше терминальном устройстве. Инструкции, когда их исполняют, обеспечивают выполнение, терминальным устройством, описанного выше способа в соответствии с первым аспектом настоящего изобретения.

[0048] В соответствии с тринадцатым аспектом настоящего изобретения в вариантах его осуществления предложен машиночитаемый носитель данных, который имеет хранимые на нем инструкции, используемые в описанном выше сетевом устройстве. Инструкции, когда их исполняют, обеспечивают выполнение, сетевым устройством, описанного выше способа в соответствии со вторым аспектом настоящего изобретения.

[0049] В соответствии с четырнадцатым аспектом настоящего изобретения предложен компьютерный программный продукт, включающий компьютерную программу, которая при исполнении ее на компьютере обеспечивает выполнение, компьютером, способа, описанного в первом аспекте настоящего изобретения.

[0050] В соответствии с пятнадцатым аспектом настоящего изобретения предложен компьютерный программный продукт, включающий компьютерную программу, которая при исполнении ее на компьютере обеспечивает выполнение, компьютером, способа, описанного во втором аспекте настоящего изобретения.

[0051] В соответствии с шестнадцатым аспектом настоящего изобретения предложена микросхемная система, которая включает по меньшей мере один процессор и интерфейс, для обеспечения выполнения, терминальным устройством, функций, описанных в первом аспекте настоящего изобретения, к примеру, для определения или обработки данных и/или информации, используемых в упомянутом способе. В одной из возможных конфигураций микросхемная система может также иметь память для хранения компьютерных программ и данных, необходимых в терминальном устройстве. Микросхемная система может состоять из микросхем, или может содержать как микросхемы, так и иные дискретные устройства.

[0052] В соответствии с семнадцатым аспектом настоящего изобретения предложена микросхемная система, которая включает по меньшей мере один процессор и интерфейс, для обеспечения выполнения, сетевым устройством, функций, описанных во втором аспекте настоящего изобретения, к примеру, для определения или обработки данных и/или информации, используемых в упомянутом способе. В одной из возможных конфигураций микросхемная система может также иметь память для хранения компьютерных программ и данных, необходимых в сетевом устройстве. Микросхемная система может состоять из микросхем, или может содержать как микросхемы, так и иные дискретные устройства.

[0053] В соответствии с восемнадцатым аспектом настоящего изобретения предложена компьютерная программа, которая при исполнении ее на компьютере обеспечивает выполнение, компьютером, способа, описанного в первом аспекте настоящего изобретения.

[0054] В соответствии с девятнадцатым аспектом настоящего изобретения предложена компьютерная программа, которая при исполнении ее на компьютере обеспечивает выполнение, компьютером, способа, описанного во втором аспекте настоящего изобретения.

Краткое описание чертежей

[0055] Для более полной иллюстрации технических решений, предложенных в вариантах осуществления настоящего изобретения или соответствующих известному уровню техники, ниже будут рассмотрены соответствующие чертежи.

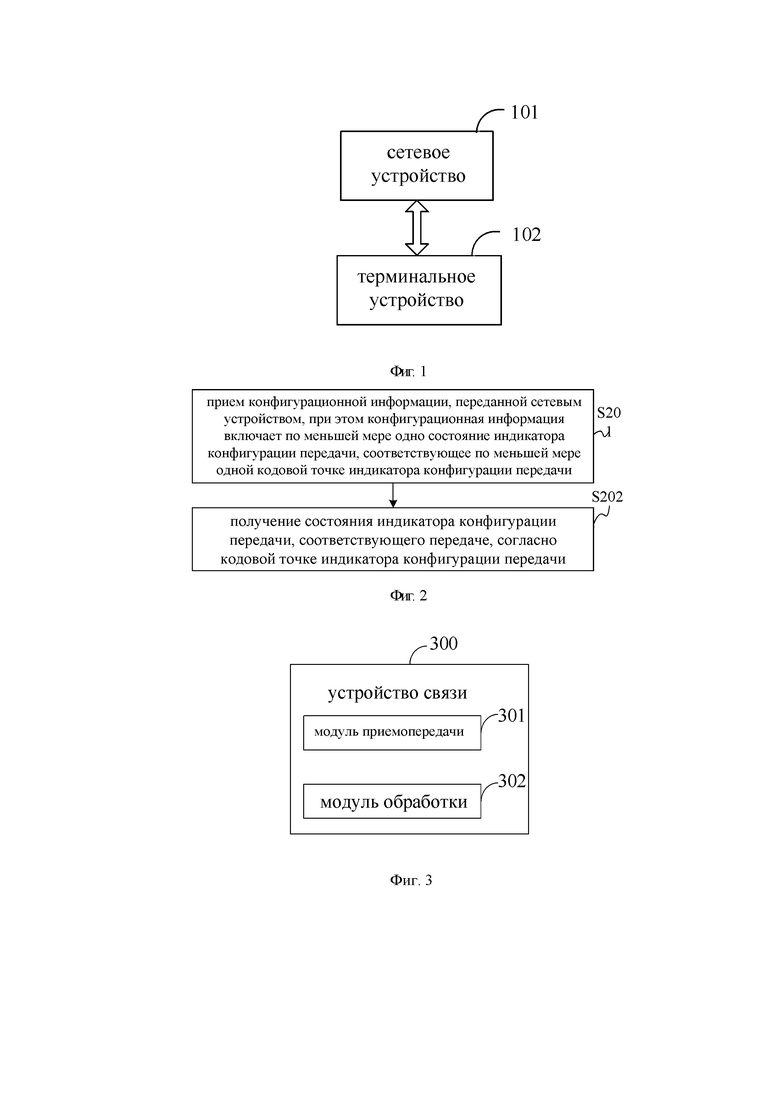

[0056] Фиг. 1 представляет собой блок-схему архитектуры системы связи в соответствии с вариантами осуществления настоящего изобретения.

[0057] На фиг. 2 показана блок-схема алгоритма конфигурирования состояния индикатора конфигурации передачи (TCI) в соответствии с вариантами осуществления настоящего изобретения.

[0058] Фиг. 3 представляет собой блок-схему устройства связи в соответствии с вариантами осуществления настоящего изобретения.

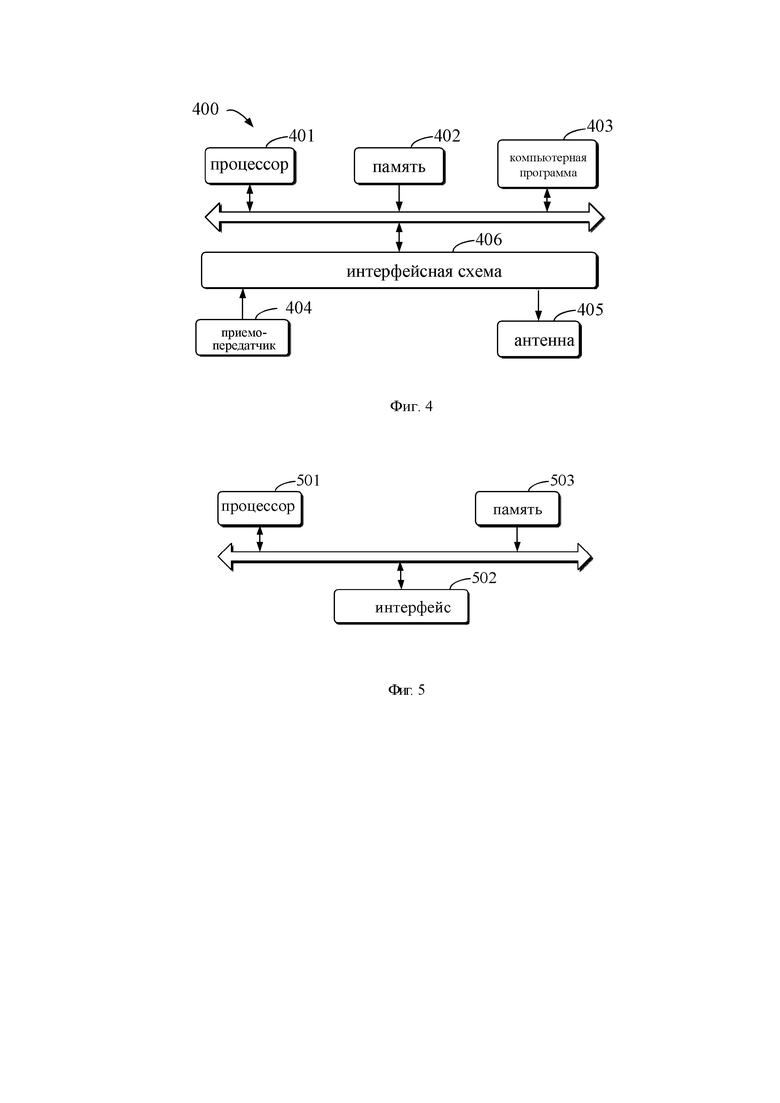

[0059] Фиг. 4 представляет собой блок-схему устройства связи в соответствии с вариантами осуществления настоящего изобретения.

[0060] Фиг. 5 представляет собой блок-схему микросхемы в соответствии с вариантами осуществления настоящего изобретения.

Подробное описание изобретения

[0061] Чтобы упростить понимание настоящего изобретения, для начала ниже будут кратко описаны некоторые термины, встречающиеся в данном описании.

[0062] 1. Информация управления нисходящей линии связи (DCI)

[0063] DCI-информация передается в физическом канале управления нисходящей линии связи (PDCCH), при этом DCI-информация может включать назначения ресурсов восходящей линии связи и нисходящей линии связи, информацию гибридных автоматических запросов на повторную передачу (hybrid automatic repeat request, HARQ), управление мощностью и т.п. PDCCH - это физический канал для передачи информации планирования нисходящей линии связи.

[0064] 2. Индикатор конфигурации передачи (TCI)

[0065] TCI-индикатор используют для информирования пользователя о необходимости использования приемного луча, который идентичен лучу приема заданного блока сигналов синхронизации (SSB) или заданного опорного сигнала информации о состоянии канала (CSI-RS), переданных базовой станцией для приема PDCCH или физического канала нисходящей линии связи совместного использования (PDSCH); или для информирования пользователя о необходимости использования передающего луча, который идентичен лучу для передачи заданного опорного сигнала, например, опорного сигнала зондирования (SRS), или передающего луча, соответствующего приемному лучу для приема опорного сигнала информации о состоянии канала (CSI-RS) для передачи физического канала управления восходящей линии связи (PUCCH) / физического канала восходящей линии связи совместного использования (PUSCH).

[0066] 3. Элемент управления уровня доступа к среде передачи (MAC СЕ)

[0067] Элемент управления уровня доступа к среде передачи (MAC СЕ) представляет собой метод обмена информацией управления между терминалом и сетью. По наименованию понятно, что его используют для обмена информацией управления для уровня MAC.

[0068] 4. Опорный сигнал (Reference signal, RS)

[0069] Опорный сигнал является одним из важнейших элементов в стандарте Нового радио (NR), при этом сигнал RS включает опорный сигнал позиционирования (PRS) и опорный сигнал отслеживания (tracking reference signal, TRS). Сигнал PRS может использоваться как опорный для позиционирования, а сигнал TRS - как опорный для отслеживания.

[0070] Для более полного понимания способа конфигурирования состояния индикатора конфигурации передачи (TCI), предложенного в вариантах осуществления настоящего изобретения, сначала рассмотрим систему связи, где могут применяться варианты осуществления настоящего изобретения.

[0071] Рассмотрим фиг. 1, которая представляет собой блок-схему архитектуры системы связи в соответствии с вариантами осуществления настоящего изобретения. Система связи может включать, без ограничения перечисленным, сетевое устройство и терминальное устройство. Количество и типы устройств, показанных на фиг. 1, приведены исключительно для примера и никоим образом не ограничивают варианты осуществления настоящего изобретения. На практике могут присутствовать два или более сетевых устройств и два или более терминальных устройств. К примеру, система связи, показанная на фиг. 1, может включать одно сетевое устройство 101 и одно терминальное устройство 102.

[0072] Нужно понимать, что технические решения, предложенные в вариантах осуществления настоящего изобретения, могут быть применимы для множества различных систем связи, например, в системе долгосрочной эволюции (Long Term Evolution, LTE), системе мобильной связи 5-го поколения (5G), в системе 5G «Новое радио» (NR) или любых будущих системах мобильной связи. Следует также отметить, что боковая линия связи в вариантах осуществления настоящего изобретения может также называться линией прямой связи.

[0073] Сетевое устройство 101 в вариантах осуществления настоящего изобретения является объектом на стороне сети, предназначенным для приема или передачи сигналов. К примеру, сетевое устройство 101 может быть эволюционированным узлом В (evolved NodeB, eNB), точкой приема и передачи (transmission reception point, TRP), узлом В следующего поколения (next generation NodeB, gNB) в системе Нового радио, NR, базовой станцией в иных, будущих системах мобильной связи, или точкой доступа в системе «беспроводной точности» (wireless fidelity, WiFi), или аналогичным устройством. Варианты осуществления настоящего изобретения не ограничены в отношении конкретных технологий и конкретных типов сетевого устройства. Сетевое устройство в соответствии с вариантами осуществления настоящего изобретения может состоять из центрального блока (central unit, CU) и распределенных блоков (distributed unit, DU). Центральный блок, CU, может также называться блоком управления. Применение структуры из центральных и распределенных блоков, CU-DU, позволяет разделить уровни протоколов в сетевом устройстве, например, в базовой станции: часть функций уровней протокола размещают в центральном блоке, CU, для централизованного управления, а остальные функции уровней протоколов, или их часть, размещают в распределенных блоках, DU, которыми централизовано управляет центральный блок, CU.

[0074] Терминальное устройство 102 в вариантах осуществления настоящего изобретения является объектом на оконечной стороне, например, мобильным телефоном. Терминальное устройство может также называться терминалом, пользовательским оборудованием (user equipment, UE), мобильной станцией (mobile station, MS), мобильным терминалом (mobile terminal, MT) и т.п.Терминальное устройство может быть устройством связи, которое оснащено функциями связи, например, автомобилем, интеллектуальным транспортным средством, мобильным телефоном, носимым устройством, планшетным компьютером, компьютером с функциями беспроводного приемопередатчика, терминальным устройством виртуальной реальности (virtual reality, VR), терминальным устройством дополненной реальности (augmented reality, AR), беспроводным терминальном устройством в промышленной системе управления, беспроводным терминальным устройством в беспилотном транспортном средстве, беспроводным терминальным устройством в системе дистанционной хирургии, беспроводным терминальным устройством в интеллектуальной энергосети, беспроводным терминальным устройством в системе транспортной безопасности, беспроводным терминальным устройством в системе умного города, беспроводным терминальным устройством в системе умного дома и т.п. Варианты осуществления настоящего изобретения не ограничены в отношении конкретных технологий и устройств, применяемых в терминальном устройстве.

[0075] В 16-й редакции стандарта (Rel-16) лучи PDCCH, PDSCH, PUSCH, PUCCH, а также различные опорные сигналы восходящей и нисходящей линий связи, указывают по отдельности, при этом для активации луча в PDCCH и PUCCH используют элемент управления, MAC СЕ, а в PDSCH и PUSCH соответствующие им лучи указывают при помощи DCI-сигнализации. В настоящее время, чтобы снизить объем служебной сигнализации, желательно использовать унифицированные состояния индикатора конфигурации передачи (унифицированные TCI-состояния). То есть, унифицированное TCI-состояние может использоваться для указания на лучи, соответствующие различным каналам и/или опорным сигналам из некоторого набора. По состоянию на сегодняшний день, имеет возможность отдельного указания унифицированного TCI-состояния для восходящей линии связи и нисходящей линии связи. То есть, отдельное состояние индикатора конфигурации передачи нисходящей линии связи (отдельное TCI-состояние DL) используют для указания на лучи при связи по нисходящей линии связи, и/или отдельное состояние индикатора конфигурации передачи восходящей линии связи (отдельное TCI-состояние UL) используют для указания на лучи при связи по восходящей линии связи. Альтернативно, указание для восходящей линии связи и нисходящей линии связи может выполняться совместно, то есть, может применяться состояние совместного индикатора конфигурации передачи (состояние совместного TCI). Состояния совместного TCI используют для указания на лучи одновременно в восходящей линии связи и нисходящей линии связи. Иными словами, если базовая станция указывает состояние отдельного TCI для нисходящей линии связи, то это TCI-состояние может использоваться для PDSCH, всех или части каналов PDCCH (например, для PDCCH, выделенного для абонентского оборудования) и/или по меньшей мере для одного из опорных сигналов нисходящей линии связи (например, CSI-RS, SSB, PRS, TRS) терминала; если базовая станция указывает состояние отдельного TCI для восходящей линии связи, то это TCI-состояние может использоваться для PUSCH, всех или части каналов PUCCH, и/или PRACH, и/или по меньшей мере для одного из опорных сигналов восходящей линии связи (например, SRS или запросов планирования) терминала. Если базовая станция указывает совместное TCI-состояние, это TCI-состояние может использоваться для каналов и/или опорных сигналов восходящей линии связи и нисходящей линии связи терминала.

[0076] Нужно понимать, что система связи, проиллюстрированная в вариантах осуществления настоящего изобретения, приведена для разъяснения технический решений, предложенных в вариантах осуществления настоящего изобретения, и не накладывает каких-либо ограничений на предложенные технические решения. Специалисты в данной области техники должны понимать, что технические решения, предложенные в вариантах осуществления настоящего изобретения, равноприменимы для решения сходных технических задач, возникающих с развитием системных архитектур и появлением новых сценариев обслуживания.

[0077] Способы и устройство для конфигурирования состояния индикатора конфигурации передачи (TCI), предложенные в настоящем изобретении, будут более подробно рассмотрены ниже со ссылками на приложенные чертежи.

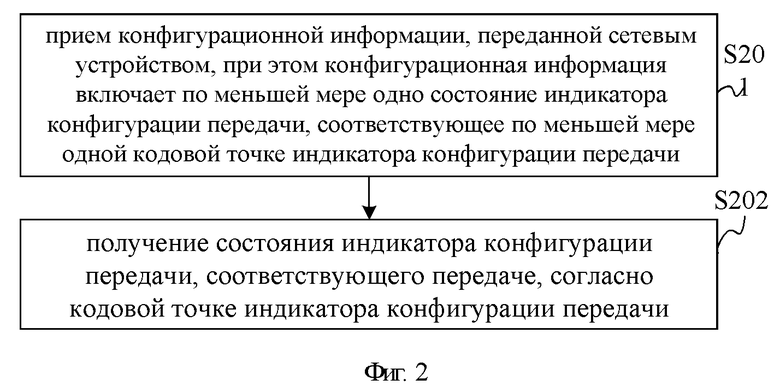

[0078] Рассмотрим фиг. 2, где показана эскизная блок-схема алгоритма конфигурирования состояния индикатора конфигурации передачи (TCI) в соответствии с вариантами осуществления настоящего изобретения. Такие варианты осуществления настоящего изобретения реализуют при помощи терминального устройства. В соответствии с иллюстрацией фиг. 2, способ может включать шаги, описанные ниже, но без ограничения только перечисленными шагами.

[0079] На шаге S201 принимают конфигурационную информацию, переданную сетевым устройством. Конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи.

[0080] В вариантах осуществления настоящего изобретения терминальное устройство может принимать конфигурационную информацию, переданную сетевым устройством, а сетевое устройство может передавать конфигурационную информацию в терминальное устройство. Конфигурационная информация сконфигурирована для указания индикатора конфигурации передачи, соответствующего элементу по меньшей мере в одной кодовой точке состояния индикатора конфигурации передачи (кодовой точке TCI), при этом индикатор конфигурации передачи включает совместный индикатор конфигурации передачи и/или отдельный индикатор конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[0081] На шаге S202 получают состояние индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи.

[0082] В вариантах осуществления настоящего изобретения терминал заранее сконфигурирован с использованием пула состояний индикатора конфигурации передачи (TCI), при этом за счет кодовой точки индикатора конфигурации передачи терминал может получать состояние индикатора конфигурации передачи (TCI-состояние), соответствующее передаче согласно кодовой точке. Упомянутое TCI-состояние является одним из состояний в пуле TCI-состояний.

[0083] При помощи вариантов осуществления настоящего изобретения состояние индикатора конфигурации передачи, соответствующее передаче, может быть получено согласно конфигурационной информации, переданной сетевым устройством, при этом в соответствии с одной конфигурационной информацией могут быть получены множество состояний индикатора конфигурации передачи, соответствующие множеству кодовых точек индикатора конфигурации передачи. Таким образом сберегают ресурсы сигнализации и избегают нерационального расходования ресурсов.

[0084] Принимают конфигурационную информацию, переданную сетевым устройством, и получают состояние индикатора конфигурации передачи, соответствующее передаче, согласно кодовой точке индикатора конфигурации передачи; при этом конфигурационная информация дополнительно включает первую информацию указания.

[0085] Первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют совместным индикаторам конфигурации передачи. Альтернативно, первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи, соответствуют отдельным индикаторам конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[0086] В вариантах осуществления настоящего изобретения кодовые точки могут соответствовать проиллюстрированным в таблице 1, где R зарезервированный бит.В первой информации указания может использоваться существующий зарезервированный бит R, или для первой информации указания может быть введен новый бит.Если терминал принимает первую информацию указания, все элементы из кодовых точек соответствуют отдельным индикаторам конфигурации передачи, или все элементы из кодовых точек соответствуют совместным индикаторам конфигурации передачи. К примеру, если бит первой информации указания отображается как «0», это значит, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления, MAC СЕ, являются совместными TCI. если бит первой информации указания отображается как «1», это значит, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления, MAC СЕ, являются отдельными TCI. Альтернативно, к примеру, если бит первой информации указания отображается как «1», это может значить, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления MAC СЕ, являются совместными TCI; если бит первой информации указания отображается как «0», это может означать, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления MAC СЕ, являются отдельными TCI. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[0087]

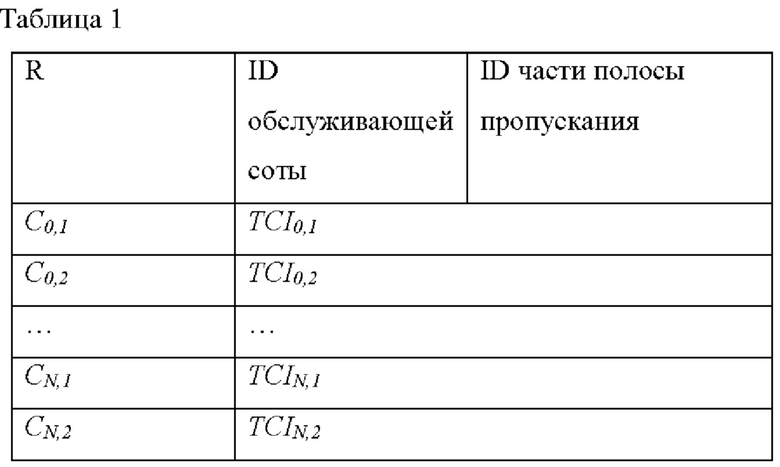

[0088] В таблице 1 C_N,1 обозначает первое поле информации указания, a C_N,2 - второе поле информации указания. Значение C_N,1 соответствует первому полю TCI_N,1 индикатора конфигурации передачи, соответствующему N-й кодовой точке TCI, a C_N,2 соответствует второму полю TCI_N,2 индикатора конфигурации передачи, соответствующему N-й кодовой точке TCI. За счет применения вариантов осуществления настоящего изобретения можно использовать одну конфигурационную информацию элемента управления, MAC СЕ, для указания на то, что индикаторы конфигурации передачи, соответствующие всем элементам в кодовых точках TCI, т.е. всем кодовым точкам TCI, являются совместными TCI или независимыми TCI, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[0089] Принимают конфигурационную информацию, переданную сетевым устройством, и получают состояние индикатора конфигурации передачи, соответствующее передаче, согласно кодовой точке индикатора конфигурации передачи; при этом конфигурационная информация дополнительно включает вторую информацию указания.

[0090] Вторая информация указания сконфигурирована для указания на то, что каждый из элементов в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[0091] В вариантах осуществления настоящего изобретения кодовые точки могут соответствовать проиллюстрированным в таблице 2, где R -зарезервированный бит.Конфигурационная информация включает N+1 кодовых точек TCI, то есть, TCI_i,1 и TCI_i,2 соответствуют кодовой точке i TCI. К примеру, TCI_0,1 и TCI_0,2 могут соответствовать кодовой точке 0 TCI. Соответственно, вторая информация указания включает N+1 полей указания, а именно, С₀, C₁, C_N-1, C_N. Каждое i-e поле указания сконфигурировано для указания на то, что i-я кодовая точка индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. К примеру, если C_i отображается как «0», это значит, что TCI, соответствующий кодовой точке i TCI, является совместным TCI, а если Ci отображается как «1», это значит, что TCI, соответствующий кодовой точке i TCI, является отдельным TCI. В альтернативном примере, если Ci отображается как «1», это может значить, что TCI, соответствующий кодовой точке i TCI, является совместным TCI, а если C_i отображается как «0», это может значить, что TCI, соответствующий кодовой точке i TCI, является отдельным TCI, Если терминальное устройство принимает вторую информацию указания, терминал определяет, что каждый элемент из кодовых точек TCI, то есть, каждая кодовая точка TCI, соответствует отдельному индикатору конфигурации передачи или совместному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[0092]

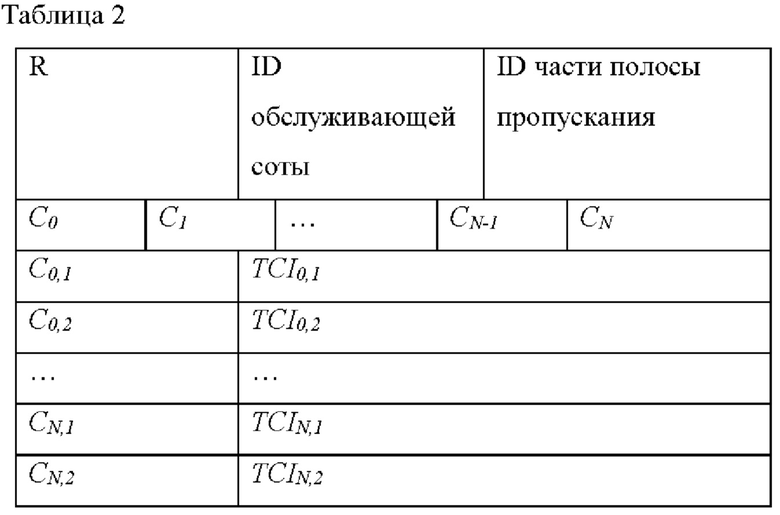

[0093] В таблице 2 C_N,1 обозначает первое поле информации указания, a C_N,2 - второе поле информации указания. Значение C_N,1 соответствует первому полю TCI_N,1 индикатора конфигурации передачи, соответствующему N-й кодовой точке TCI, a C_N,2 соответствует второму полю TCI_N,2 индикатора конфигурации передачи, соответствующему N-й кодовой точке TCI. N является целым числом, большим или равным 0.

[0094] За счет применения вариантов осуществления настоящего изобретения можно использовать множество полей указания, содержащихся в одной информации указания, для указания, соответствующим образом, индикатора конфигурации передачи, соответствующего каждому элементу из кодовых точек TCI, что дает повышенную гибкость.

[0095] Опционально, вторая информация указания включает N полей указания, при этом i-e поле указания сконфигурировано для указания на то, что i-я кодовая точка индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи, при этом N представляет количество активированных кодовых точек индикатора конфигурации передачи, содержащихся в конфигурационной информации. Поле указания может использоваться для указания на то, что TCI, соответствующий одному из элементов в кодовых точках, является отдельным индикатором конфигурации передачи (отдельным TCI) и/или совместным индикатором конфигурации передачи (совместным TCI).

[0096] По меньшей мере один из следующих элементов конфигурационной информации в вариантах осуществления настоящего изобретения специфичен для одной TRP: первая информация указания, вторая информация указания, или первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания и второе поле информации указания, соответствующие каждой кодовой точке TCI.

[0097] В случае нескольких точек TRP конфигурационная информация включает по меньшей мере один из следующих элементов для каждой TRP: первая информация указания, вторая информация указания, или первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания и второе поле информации указания, соответствующие каждой кодовой точке TCI.

[0098] В вариантах осуществления настоящего изобретения тип индикатора конфигурации передачи, соответствующей кодовой точке TCI, определяют согласно полю указания, что далее позволяет определить состояние индикатора конфигурации передачи.

[0099] Опционально, получение состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи включает: получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания.

[00100] Опционально, получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания включает: получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания, при этом по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке.

[00101] В вариантах осуществления настоящего изобретения, является ли индикатор конфигурации передачи в соответствующей первой кодовой точке совместным индикатором конфигурации передачи или отдельным индикатором конфигурации передачи, может быть определено согласно первой информации указания и/или второй информации указания, при этом состояние индикатора конфигурации передачи (TCI-состояние) может быть получено согласно первому полю информации указания и/или второму полю информации указания, и/или первому полю индикатора конфигурации передачи, и/или второму полю индикатора конфигурации передачи.

[00102] По меньшей мере один из следующих элементов конфигурационной информации в вариантах осуществления настоящего изобретения специфичен для одной TRP: первая информация указания, вторая информация указания, или первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания и второе поле информации указания, соответствующие каждой кодовой точке TCI.

[00103] В случае нескольких точек TRP конфигурационная информация включает по меньшей мере один из следующих элементов для каждой TRP: первая информация указания, вторая информация указания, или первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания и второе поле информации указания, соответствующие каждой кодовой точке TCI.

[00104] За счет применения вариантов осуществления настоящего изобретения можно определить, является ли индикатор конфигурации передачи в соответствующей первой кодовой точке совместным индикатором конфигурации передачи или отдельным индикатором конфигурации передачи, согласно первой информации указания и/или второй информации указания, а также можно получить состояние индикатора конфигурации передачи (TCI-состояние) согласно первому полю информации указания и/или второму полю информации указания, и/или первому полю индикатора конфигурации передачи, и/или второму полю индикатора конфигурации передачи, что дает возможность сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00105] Получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания включает: получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания, при этом по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке, что включает любые из следующих шагов: шаг А1, определение, что первая кодовая точка соответствует совместному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи.

[00106] В вариантах осуществления настоящего изобретения первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует совместному индикатору конфигурации передачи (совместному TCI). Далее, согласно первому полю информации указания и/или второму полю информации указания, и/или первому полю индикатора конфигурации передачи, и/или второму полю индикатора конфигурации передачи, соответствующим первой кодовой точке, может быть получено состояние индикатора конфигурации передачи (TCI-состояние). Первое поле информации указания сконфигурировано для указания на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии. Соответствующее состояние индикатора конфигурации передачи (TCI-состояние) получают согласно первому состоянию индикатора конфигурации передачи, отображенному в первом поле индикатора конфигурации передачи.

[00107] Опционально, N-я кодовая точка в таблице 1 и/или в таблице 2 может быть совестным индикатором конфигурации передачи. В этом случае первое поле C_N,1 N-й кодовой точки указывает на то, что соответствующее первое поле TCI_N,1 индикатора конфигурации передачи находится в отображенном состоянии, и значит первое поле TCI_N,1 индикатора конфигурации передачи содержит TCI-состояние, и затем терминал получает TCI-состояние в поле TCI_N,1 для передачи.

[00108] Опционально, первая информация указания и/или вторая информация указания могут указывать на то, что N-я кодовая точка соответствует совместному индикатору конфигурации передачи (совместному ТС), а соответствующее второе поле информации указания используют для указания на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии. К примеру, второе поле C_N,2 информации указания N-й кодовой точки в таблице 1 и/или в таблице 2 указывает на то, что соответствующее второе поле TCI_N,2 индикатора конфигурации передачи находится в неотображенном состоянии. В этом случае терминал не может получить TCI-состояние из второго поля индикатора конфигурации передачи для передачи.

[00109] На шаге А2, согласно первой информации указания и/или второй информации указания, определяют, что первая кодовая точка соответствует совместному индикатору конфигурации передачи, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в неотображенном состоянии, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получают состояние индикатора конфигурации передачи в соответствии со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

[00110] В вариантах осуществления настоящего изобретения первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует совместному индикатору конфигурации передачи (совместному TCI), а первое поле информации указания используют для указания на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии.

[00111] Опционально, первое поле C_N,1 информации указания N-й кодовой точки в таблице 1 и/или в таблице 2 указывает на то, что соответствующее первое поле TCI_N,1 индикатора конфигурации передачи находится в неотображенном состоянии.

[00112] Первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует совместному индикатору конфигурации передачи (совместному TCI), а второе поле информации указания используют для указания на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии. При этом соответствующее состояние индикатора конфигурации передачи (TCI-состояние) получают согласно второму состоянию индикатора конфигурации передачи, отображенному во втором поле индикатора конфигурации передачи.

[00113] Опционально, второе поле C_N,2 информации указания N-й кодовой точки в таблице 1 и/или в таблице 2 может указывать на то, что соответствующее второе поле TCI_N,2 индикатора конфигурации передачи находится в отображенном состоянии. Затем получают TCI-состояние из поля TCI_N,2 для передачи.

[00114] По меньшей мере один из следующих элементов конфигурационной информации в вариантах осуществления настоящего изобретения специфичен для одной TRP: первая информация указания, вторая информация указания, или первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания и второе поле информации указания, соответствующие каждой кодовой точке TCI.

[00115] В случае нескольких точек TRP конфигурационная информация включает по меньшей мере один из следующих элементов для каждой TRP: первая информация указания, вторая информация указания, или первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания и второе поле информации указания, соответствующие каждой кодовой точке TCI.

[00116] Следует отметить, что при реализации способа конфигурирования состояния индикатора конфигурации передачи (TCI), предложенного в настоящем изобретении, конструкторы могут выбирать один из шагов, А1 или А2, для реализации в соответствии с фактической ситуацией.

[00117] За счет применения вариантов осуществления настоящего изобретения можно определить, соответствует ли индикатор конфигурации передачи в соответствующей первой кодовой точке совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи, согласно первой информации указания и/или второй информации указания, а также можно получить состояние индикатора конфигурации передачи (TCI-состояние) согласно первому полю информации указания и/или второму полю информации указания, и/или первому полю индикатора конфигурации передачи, и/или второму полю индикатора конфигурации передачи, что дает возможность сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00118] Опционально, первое состояние индикатора конфигурации передачи или второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи из пула состояний совместного индикатора конфигурации передачи, при этом состояния в пуле состояний совместного индикатора конфигурации передачи применимы как для передач восходящей линии связи, так и для передач нисходящей линии связи.

[00119] В вариантах осуществления настоящего изобретения присутствует пул состояний совместного индикатора конфигурации передачи, при этом состояния в пуле состояний совместного индикатора конфигурации передачи применимы и для передачи в восходящей линии связи, и для передачи в нисходящей линии связи. Состояние индикатора конфигурации передачи, соответствующее упомянутым первому состоянию индикатора конфигурации передачи или второму состоянию индикатора конфигурации, присутствует в пуле состояний совместного индикатора конфигурации передачи.

[00120] Получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания включает: получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания, при этом по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке, что включает любые из следующих шагов:

[00121] На шаге В1, согласно первой информации указания и/или второй информации указания, определяют, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, и получают состояние индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи.

[00122] В вариантах осуществления настоящего изобретения, если первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи (отдельному TCI), первое поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что соответствующее первое поле индикатора конфигурации передачи находится в отображенном состоянии, а второе поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, то соответствующее состояние индикатора конфигурации передачи получают в соответствии с первым полем индикатора конфигурации передачи в отображенном состоянии, а состояние индикатора конфигурации передачи получают в соответствии с первым состоянием индикатора конфигурации передачи.

[00123] Опционально, если первая информация указания и/или вторая информация указания указывают на то, что N-я кодовая точка в таблице 1 и/или таблице 2 соответствует отдельному TCI, первое поле TCI_N,1 информации указания, соответствующее первому полю C_N,1 информации указания, которое соответствует N-й кодовой точке в таблице 1 и/или в таблице 2, находится в отображенном состоянии, а второе поле TCI_N,2 информации указания, соответствующее второму полю C_N,2 информации указания, находится в неотображенном состоянии, получают первое состояние индикатора конфигурации передачи (TCI-состояние) из поля TCI_N,1 в отображенном состоянии, и получают соответствующее состояние индикатора конфигурации передачи, согласно первому TCI-состоянию, для передачи.

[00124] На шаге В2, согласно первой информации указания и/или второй информации указания, определяют, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в неотображенном состоянии, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получают состояние индикатора конфигурации передачи в соответствии со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

[00125] В вариантах осуществления настоящего изобретения, если первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи (отдельному TCI), первое поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что соответствующее первое поле индикатора конфигурации передачи находится в неотображенном состоянии, а второе поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, то соответствующее состояние индикатора конфигурации передачи получают в соответствии со вторым полем индикатора конфигурации передачи в отображенном состоянии, а состояние индикатора конфигурации передачи получают в соответствии с вторым состоянием индикатора конфигурации передачи.

[00126] Опционально, если первая информация указания и/или вторая информация указания указывают на то, что N-я кодовая точка в таблице 1 и/или таблице 2 соответствует отдельному TCI, первое поле TCI_N,1 информации указания, соответствующее первому полю C_N,1 информации указания, которое соответствует N-й кодовой точке в таблице 1 и/или в таблице 2, находится в неотображенном состоянии, а второе поле TCI_N,2 информации указания, соответствующее второму полю C_N,2 информации указания, находится в отображенном состоянии, получают второе состояние индикатора конфигурации передачи (TCI-состояние) из поля TCI_N,2 в отображенном состоянии, и получают соответствующее состояние индикатора конфигурации передачи, согласно второму TCI-состоянию, для передачи.

[00127] на шаге В3, согласно первой информации указания и/или второй информации указания, определяют, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получают состояние индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи, и со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

[00128] В вариантах осуществления настоящего изобретения, если первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи (отдельному TCI), первое поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что соответствующее первое поле индикатора конфигурации передачи находится в отображенном состоянии, и второе поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, то соответствующее второе состояние индикатора конфигурации передачи получают в соответствии со вторым полем индикатора конфигурации передачи в отображенном состоянии, и одновременно с этим состояние индикатора конфигурации передачи получают в соответствии с первым состоянием индикатора конфигурации передачи и вторым состоянием индикатора конфигурации передачи.

[00129] Опционально, если первая информация указания и/или вторая информация указания указывают на то, что N-я кодовая точка в таблице 1 и/или таблице 2 соответствует отдельному TCI, первое поле TCI_N,1 информации указания, соответствующее первому полю C_N,1 информации указания, которое соответствует N-й кодовой точке в таблице 1 и/или в таблице 2, находится в отображенном состоянии, и второе поле TCI_N,2 информации указания, соответствующее второму полю C_N,2 информации указания, находится в отображенном состоянии, получают первое состояние индикатора конфигурации передачи (TCI-состояние) из поля TCI_N,1 в отображенном состоянии, и одновременно с этим получают второе состояние индикатора конфигурации передачи (TCI-состояние) из поля TCI_N,2 в отображенном состоянии, и затем получают соответствующее состояние индикатора конфигурации передачи, согласно первому TCI-состоянию и второму TCI-состоянию, для передачи.

[00130] Следует отметить, что при реализации способа конфигурирования состояния индикатора конфигурации передачи (TCI), предложенного в настоящем изобретении, конструкторы могут выбирать один из шагов, В1 или В2, для реализации в соответствии с фактической ситуацией.

[00131] По меньшей мере один из следующих элементов конфигурационной информации в вариантах осуществления настоящего изобретения специфичен для одной TRP: первая информация указания, вторая информация указания, или первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания и второе поле информации указания, соответствующие каждой кодовой точке TCI.

[00132] В случае нескольких точек TRP конфигурационная информация включает по меньшей мере один из следующих элементов для каждой TRP: первая информация указания, вторая информация указания, или первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания и второе поле информации указания, соответствующие каждой кодовой точке TCI.

[00133] За счет применения вариантов осуществления настоящего изобретения, когда первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи (отдельному TCI), можно определить, относится ли первая кодовая точка к совместной конфигурации передачи или к отдельной конфигурации передачи, согласно первой информации указания и/или второй информации указания, а также можно получить состояние индикатора конфигурации передачи, соответствующее первой кодовой точке, в соответствии с первым состоянием индикатора конфигурации передачи и/или вторым состоянием индикатора конфигурации передачи из первого поля индикатора конфигурации передачи и/или второго поля индикатора конфигурации передачи, которые соответствуют первой информации указания и/или второй информации указания, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00134] Опционально, первое состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи из пула отдельных состояний индикатора конфигурации передачи нисходящей линии связи, а второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи из пула отдельных состояний индикатора конфигурации передачи восходящей линии связи. Состояние индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи применимо для передачи нисходящей линии связи, а состояние индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи применимо для передачи восходящей линии связи.

[00135] Альтернативно, первое состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи, а второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи.

[00136] В вариантах осуществления настоящего изобретения задают пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи и пул состояний отдельного индикатора конфигурации передачи восходящей линии связи. Пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи содержит по меньшей мере одно состояние отдельного индикатора конфигурации передачи нисходящей линии связи, а пул состояний отдельного индикатора конфигурации передачи восходящей линии связи содержит по меньшей мере одно состояние отдельного индикатора конфигурации передачи восходящей линии связи. Состояние индикатора конфигурации передачи, соответствующее первому состоянию индикатора конфигурации передачи, присутствует в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи, а состояние индикатора конфигурации передачи, соответствующее второму состоянию индикатора конфигурации передачи, присутствует в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи.

[00137] Опционально, передача включает передачу нисходящей линии связи и/или передачу восходящей линии связи.

[00138] Передача нисходящей линии связи включает по меньшей мере одно из следующего: передача физического канала управления нисходящей линии связи (PDCCH), передача физического канала нисходящей линии связи совместного использования (PDSCH), передача физического широковещательного канала (РВСН), передача блока сигналов синхронизации (SSB), передача опорного сигнал информации о состоянии канала (CSI-RS), передача опорного сигнала демодуляции (DMRS), передача опорного сигнала позиционирования (PRS).

[00139] Опорный сигнал демодуляции (DMRS) используют для оценки канала, чтобы обеспечить демодуляцию сигнала. DMRS-сигнал специфичен для каждого абонентского терминала, при этом он может быть передаваться в луче или быть встроен в ресурсы планирования.

[00140] Сигнал CSI-RS может использоваться для управления лучами, обратной связи указания на качество канала (channel quality indication, CQI) и для отслеживания опорного сигнала (RS). Управление лучами включает, без ограничения перечисленным, сканирование лучей, измерение лучей, выбор лучей, отчеты о лучах и восстановление после отказов лучей. Обратная связь CQI является состоянием канала нисходящей линии связи, о котором терминальное устройство отчитывается в сетевое устройство согласно качеству прием опорного сигнала (reference signal received quality, RSRQ) CSI-RS, передаваемого сетевым устройством.

[00141] Передача восходящей линии связи включает по меньшей мере одно из следующего: передача физического канала управления восходящей линии связи (PUCCH), передача физического канала восходящей линии связи совместного использования (PUSCH), передача канала произвольного доступа (PRACH), передача опорного сигнала зондирования (SRS) или передача опорного сигнала демодуляции (DMRS).

[00142] Сигнал SRS может использоваться для управления лучами и/или для позиционирования, и/или для измерения каналов на основе кодовой книги, или для измерения каналов не на основе кодовой книги. Устройство на стороне сети может выполнять измерение канала на основе кодовой книги или измерение канала не на основе кодовой книги согласно сигналу SRS, в результате чего предоставляется опорная информация для планирования устройством на стороне сети.

[00143] Опционально, пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи, пул состояний отдельного индикатора конфигурации передачи восходящей линии связи и пул состояний совместного индикатора конфигурации передачи отличаются друг от друга: или по меньшей мере два из следующего: пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи, пул состояний отдельного индикатора конфигурации передачи восходящей линии связи и пул состояний совместного индикатора конфигурации передачи, являются одинаковыми.

[00144] Пул состояний отдельного индикатора конфигурации передачи может быть идентичным пулу состояний совместного индикатора конфигурации передачи или отличаться от него.

[00145] Пул состояний отдельного индикатора конфигурации передачи восходящей линии связи может быть идентичным пулу состояний совместного индикатора конфигурации передачи или отличаться от него.

[00146] Пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи может быть идентичным пулу состояний отдельного индикатора конфигурации передачи нисходящей линии связи или отличаться от него.

[00147] Опционально, конфигурационная информация включает элемент управления (СЕ) уровня доступа к среде передачи (MAC).

[00148] В вариантах осуществления настоящего изобретения элемент управления, MAC СЕ, может быть сконфигурирован с наличием множества состояний индикатора конфигурации передачи, соответствующих множеству кодовых точек.

[00149] За счет применения вариантов осуществления настоящего изобретения состояние индикатора конфигурации передачи, соответствующее каждому элементу из кодовых точек, может быть указано согласно конфигурации передачи, сконфигурированной в элементе управления, MAC СЕ, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00150] Опционально, получение состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи включает: прием информации управления нисходящей линии связи (DCI) от сетевого устройства и определение кодовой точки индикатора конфигурации передачи согласно DCI-информации.

[00151] В вариантах осуществления настоящего изобретения DCI-информация указывает одну из кодовых точек. При этом терминал получает индикатор конфигурации передачи, соответствующий кодовой точке, для передачи согласно конфигурационной информации.

[00152] За счет применения вариантов осуществления настоящего изобретения состояние кодовая точка может быть указана согласно DCI-информации, и может быть получено состояние индикатора конфигурации передачи, соответствующее этой кодовой точке, согласно конфигурационной информации, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00153] В вариантах осуществления настоящего изобретения предложен еще один способ конфигурирования состояния индикатора конфигурации передачи (TCI), который исполняют при помощи сетевого устройства и который включает: передачу конфигурационной информации в терминальное устройство. Конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи.

[00154] В вариантах осуществления настоящего изобретения конфигурационная информация может включать элемент управления, MAC СЕ, а элемент управления, MAC СЕ, в свою очередь, включает состояние индикатора конфигурации передачи, соответствующее каждому элементу из кодовых точек индикатора конфигурации передачи. Возможна также передача DCI-информации, которая включает конфигурационную информацию, при этом в DCI-информации указывают одну или более кодовых точек. Затем терминал получает индикатор конфигурации передачи, соответствующий кодовой точке, согласно конфигурационной информации, и использует его для передачи.

[00155] За счет применения вариантов осуществления настоящего изобретения состояние индикатора конфигурации передачи, соответствующее кодовой точке, может быть указано согласно конфигурации передачи, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00156] Конфигурационную информацию передают в терминальное устройство, при этом конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи. Конфигурационная информация дополнительно включает: первую информацию указания.

[00157] Первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют совместным индикаторам конфигурации передачи, или первая конфигурационная информация сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют отдельным индикаторам конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00158] В вариантах осуществления настоящего изобретения кодовые точки могут соответствовать проиллюстрированным в таблице 1, где R зарезервированный бит.В первой информации указания может использоваться существующий зарезервированный бит R, или для первой информации указания может быть введен новый бит.Если терминал принимает первую информацию указания, все элементы из кодовых точек соответствуют отдельным индикаторам конфигурации передачи, или все элементы из кодовых точек соответствуют отдельным индикаторам конфигурации передачи. К примеру, если бит первой информации указания отображается как «0», это значит, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления MAC СЕ, являются совместными TCI. если бит первой информации указания отображается как «1», это означает, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления, MAC СЕ, являются отдельными TCI. Альтернативно, к примеру, если бит первой информации указания отображается как «1», это может значить, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления MAC СЕ, являются совместными TCI; если бит первой информации указания отображается как «0», это означает, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления, MAC СЕ, являются отдельными TCI. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00159] Конфигурационную информацию передают в терминальное устройство, при этом конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи. Конфигурационная информация дополнительно включает: вторую информацию указания.

[00160] Вторая информация указания сконфигурирована для указания на то, что каждый из элементов в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00161] В вариантах осуществления настоящего изобретения кодовые точки могут соответствовать проиллюстрированным в таблице 2, где R -зарезервированный бит.Конфигурационная информация включает N+1 кодовых точек TCI, то есть, TCI_i,1 и TCI_i,2 соответствуют кодовой точке i TCI. Соответственно, вторая информация указания включает N+1 полей указания, а именно, С₀, C₁, C_N-1, C_N. Каждое i-e поле указания сконфигурировано для указания на то, что i-я кодовая точка индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. К примеру, если C_i отображается как «0», это значит, что TCI, соответствующий кодовой точке i TCI, является совместным TCI, а если C_i отображается как «1», это значит, что TCI, соответствующий кодовой точке i TCI, является отдельным TCI. В альтернативном примере, если C_i отображается как «1», это может значить, что TCI, соответствующий кодовой точке i TCI, является совместным TCI, а если C_i отображается как «0», это может значить, что TCI, соответствующий кодовой точке i TCI, является отдельным TCI, Если терминальное устройство принимает вторую информацию указания, терминал определяет, что каждый элемент из кодовых точек TCI, то есть, каждая кодовая точка TCI, соответствует отдельному индикатору конфигурации передачи или совместному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00162] Рассмотрим фиг. 4, которая представляет собой блок-схему устройства связи в соответствии с вариантами осуществления настоящего изобретения. Устройство 400 связи, показанное на фиг. 4, может включать модуль 401 приемопередачи и модуль 402 обработки. Модуль 401 приемопередачи может включать модуль передачи и/или модуль приема, при этом модуль передачи сконфигурирован для реализации функции передачи, модуль приема сконфигурирован для реализации функции приема, и при этом модуль 401 приемопередачи может реализовывать функцию передачи и/или функцию приема.

[00163] Устройство 400 связи может быть терминальным устройством, оборудованием в составе терминального устройства, или оборудованием, которое может быть сопряжено с терминальным устройством. Альтернативно, устройство 400 связи может быть сетевым устройством, оборудованием в составе сетевого устройства, или оборудованием, которое может быть сопряжено с сетевым устройством.

[00164] Когда устройство 400 связи является терминальным устройством (например, терминальным устройством, описанным в рассмотренных выше вариантах осуществления настоящего изобретения, относящихся к способу), устройство 400 связи включает модуль приема и модуль получения состояния индикатора.

[00165] Модуль приема сконфигурирован для приема конфигурационной информации, переданной сетевым устройством. Конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи.

[00166] В вариантах осуществления настоящего изобретения терминальное устройство может принимать конфигурационную информацию, переданную сетевым устройством, а сетевое устройство может передавать конфигурационную информацию в терминальное устройство. Конфигурационная информация сконфигурирована для указания индикатора конфигурации передачи, соответствующего элементу по меньшей мере в одной кодовой точке состояния индикатора конфигурации передачи, при этом индикатор конфигурации передачи включает совместный индикатор конфигурации передачи и/или отдельный индикатор конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00167] Модуль получения состояния индикатора сконфигурирован для получения состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи.

[00168] В вариантах осуществления настоящего изобретения терминал заранее сконфигурирован с использованием пула состояний индикатора конфигурации передачи (TCI), при этом за счет кодовой точки индикатора конфигурации передачи терминал может получать состояние индикатора конфигурации передачи (TCI-состояние), соответствующее передаче согласно кодовой точке. Упомянутое TCI-состояние является одним из состояний в пуле TCI-состояний.

[00169] При помощи вариантов осуществления настоящего изобретения состояние индикатора конфигурации передачи, соответствующее передаче, может быть получено согласно конфигурационной информации, переданной сетевым устройством, при этом в соответствии с одной конфигурационной информацией могут быть получены множество состояний индикатора конфигурации передачи, соответствующие множеству кодовых точек индикатора конфигурации передачи. Таким образом сберегают ресурсы сигнализации и избегают нерационального расходования ресурсов.

[00170] Конфигурационная информация дополнительно включает первую информацию указания.

[00171] Первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют совместным индикаторам конфигурации передачи. Альтернативно, первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи, соответствуют отдельным индикаторам конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00172] В вариантах осуществления настоящего изобретения кодовые точки могут соответствовать проиллюстрированным в таблице 1, где R - зарезервированный бит. В первой информации указания может использоваться существующий зарезервированный бит R, или для первой информации указания может быть введен новый бит. Если терминал принимает первую информацию указания, все элементы из кодовых точек соответствуют отдельным индикаторам конфигурации передачи, или все элементы из кодовых точек соответствуют отдельным индикаторам конфигурации передачи. К примеру, если бит первой информации указания отображается как «0», это значит, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления MAC СЕ, являются совместными TCI. если бит первой информации указания отображается как «1», это означает, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления, MAC СЕ, являются отдельными TCI. Альтернативно, к примеру, если бит первой информации указания отображается как «1», это может значить, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления MAC СЕ, являются совместными TCI; если бит первой информации указания отображается как «0», это означает, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления, MAC СЕ, являются отдельными TCI. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00173] C_N,1 обозначает первое поле информации указания, a C_N,2 второе поле информации указания. Значение C_N,1 соответствует первому полю TCI_N,1 индикатора конфигурации передачи, соответствующему N-й кодовой точке TCI, a C_N,2 соответствует второму полю TCI_N,2 индикатора конфигурации передачи, соответствующему N-й кодовой точке TCI. За счет применения вариантов осуществления настоящего изобретения можно использовать одну конфигурационную информацию элемента управления MAC СЕ для указания на то, что индикаторы конфигурации передачи, соответствующие всем элементам в кодовых точках TCI, т.е. все кодовые точки TCI, являются совместными TCI или независимыми TCI, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00174] В одной из возможных реализаций конфигурационная информация дополнительно включает вторую информацию указания.

[00175] Вторая информация указания сконфигурирована для указания на то, что каждый из элементов в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00176] В вариантах осуществления настоящего изобретения кодовые точки могут соответствовать проиллюстрированным в таблице 2, где R - зарезервированный бит. Конфигурационная информация включает N+1 кодовых точек TCI, то есть, TCI_i,1 и TCI_i,2 соответствуют кодовой точке i TCI. К примеру, TCI_0,1 и TCI_0,2 могут соответствовать кодовой точке 0 TCI. Соответственно, вторая информация указания включает N+1 полей указания, а именно, С₀, C₁, C_N-1, C_N. Каждое i-e поле указания сконфигурировано для указания на то, что i-я кодовая точка индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. К примеру, если C_i отображается как «0», это значит, что TCI, соответствующий кодовой точке i TCI, является совместным TCI, а если C_i отображается как «1», это значит, что TCI, соответствующий кодовой точке i TCI, является отдельным TCI. В альтернативном примере, если C_i отображается как «1», это может значить, что TCI, соответствующий кодовой точке i TCI, является совместным TCI, а если C_i отображается как «0», это может значить, что TCI, соответствующий кодовой точке i TCI, является отдельным TCI, Если терминальное устройство принимает вторую информацию указания, терминал определяет, что каждый элемент из кодовых точек TCI, то есть, каждая кодовая точка TCI, соответствует отдельному индикатору конфигурации передачи или совместному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00177] C_N,1 обозначает первое поле информации указания, a C_N,2 второе поле информации указания. Значение C_N,1 соответствует первому полю TCI_N,1 индикатора конфигурации передачи, соответствующему N-й кодовой точке TCI, a C_N,2 соответствует второму полю TCI_N,2 индикатора конфигурации передачи, соответствующему N-й кодовой точке TCI. N является целым числом, большим или равным 0. 3а счет применения вариантов осуществления настоящего изобретения можно использовать множество полей указания, содержащихся в одной информации указания, для указания, соответствующим образом, индикатора конфигурации передачи, соответствующего каждому элементу из кодовых точек TCI, что дает повышенную гибкость.

[00178] В одной из возможных реализаций вторая информация указания включает N полей указания, при этом i-e поле указания сконфигурировано для указания на то, что i-я кодовая точка индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи, при этом N представляет количество активированных кодовых точек индикатора конфигурации передачи, содержащихся в конфигурационной информации. Поле указания может использоваться для указания на то, что TCI, соответствующий одному из элементов в кодовых точках, является отдельным индикатором конфигурации передачи (отдельным TCI) и/или совместным индикатором конфигурации передачи (совместным TCI).

[00179] В вариантах осуществления настоящего изобретения тип индикатора конфигурации передачи, отвечающий соответствующей кодовой точке TCI, определяют согласно полю указания, что далее позволяет определить состояние индикатора конфигурации передачи.

[00180] В одной из возможных реализаций модуль получения состояния индикатора включает первый подмодуль получения состояния индикатора.

[00181] Первый подмодуль получения состояния индикатора сконфигурирован для получения состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания.

[00182] В одной из возможных реализаций модуль получения состояния индикатора включает второй подмодуль получения состояния индикатора.

[00183] Второй подмодуль получения состояния индикатора сконфигурирован для получения состояния индикатора конфигурации передачи в соответствии с первой информацией указания и/или второй информацией указания, при этом по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке.

[00184] В вариантах осуществления настоящего изобретения, является ли индикатор конфигурации передачи в соответствующей первой кодовой точке совместным индикатором конфигурации передачи или отдельным индикатором конфигурации передачи, может быть определено согласно первой информации указания и/или второй информации указания, при этом состояние индикатора конфигурации передачи (TCI-состояние) может быть получено согласно первому полю информации указания и/или второму полю информации указания, и/или первому полю индикатора конфигурации передачи, и/или второму полю индикатора конфигурации передачи.

[00185] За счет применения вариантов осуществления настоящего изобретения можно определить, является ли индикатор конфигурации передачи в соответствующей первой кодовой точке совместным индикатором конфигурации передачи или отдельным индикатором конфигурации передачи, может быть определено согласно первой информации указания и/или второй информации указания, а также можно получить состояние индикатора конфигурации передачи (TCI-состояние) согласно первому полю информации указания и/или второму полю информации указания, и/или первому полю индикатора конфигурации передачи, и/или второму полю индикатора конфигурации передачи, что дает возможность сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00186] В одной из возможных реализаций модуль получения состояния индикатора включает первый блок получения состояния индикатора или второй блок получения состояния индикатора.

[00187] Первый блок получения состояния индикатора сконфигурирован для выполнения следующего: определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи.

[00188] В вариантах осуществления настоящего изобретения первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует совместному индикатору конфигурации передачи (совместному TCI). Далее, согласно первому полю информации указания и/или второму полю информации указания, и/или первому полю индикатора конфигурации передачи, и/или второму полю индикатора конфигурации передачи, соответствующим первой кодовой точке, может быть получено состояние индикатора конфигурации передачи (TCI-состояние). Первое поле информации указания сконфигурировано для указания на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии. Соответствующее состояние индикатора конфигурации передачи (TCI-состояние) получают согласно первому состоянию индикатора конфигурации передачи, отображенному в первом поле индикатора конфигурации передачи.

[00189] Опционально, N-я кодовая точка в таблице 1 и/или в таблице 2 может быть совестным индикатором конфигурации передачи. В этом случае первое поле C_N,1 N-й кодовой точки указывает на то, что соответствующее первое поле TCI_N,1 индикатора конфигурации передачи находится в отображенном состоянии, и значит первое поле TCI_N,1 индикатора конфигурации передачи содержит TCI-состояние, и затем терминал получает TCI-состояние в поле TCI_N,1 для передачи.

[00190] Опционально, первая информация указания и/или вторая информация указания могут указывать на то, что N-я кодовая точка соответствует совместному индикатору конфигурации передачи (совместному TCI), а соответствующее второе поле информации указания используют для указания на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии. К примеру, второе поле C_N,2 информации указания N-й кодовой точки в таблице 1 и/или в таблице 2 указывает на то, что соответствующее второе поле TCI_N,2 индикатора конфигурации передачи находится в неотображенном состоянии. В этом случае терминал не может получить TCI-состояние из второго поля индикатора конфигурации передачи для передачи.

[00191] Второй блок получения состояния индикатора сконфигурирован для выполнения следующего: определение, что первая кодовая точка соответствует совместному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в неотображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

[00192] В вариантах осуществления настоящего изобретения первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует совместному индикатору конфигурации передачи (совместному TCI), а первое поле информации указания используют для указания на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии.

[00193] Опционально, первое поле C_N,1 информации указания N-й кодовой точки в таблице 1 и/или в таблице 2 может указывать на то, что соответствующее первое поле TCI_N,1 индикатора конфигурации передачи находится в неотображенном состоянии.

[00194] Первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует совместному индикатору конфигурации передачи (совместному TCI), а второе поле информации указания используют для указания на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии. Далее, соответствующее состояние индикатора конфигурации передачи (TCI-состояние) получают согласно второму состоянию индикатора конфигурации передачи, отображенному во втором поле индикатора конфигурации передачи.

[00195] Опционально, второе поле C_N,2 информации указания N-й кодовой точки в таблице 1 и/или в таблице 2 может указывать на то, что соответствующее второе поле TCI_N,2 индикатора конфигурации передачи находится в отображенном состоянии. Затем получают TCI-состояние из поля TCI_N,2 для передачи.

[00196] За счет применения вариантов осуществления настоящего изобретения можно определить, соответствует ли индикатор конфигурации передачи в соответствующей первой кодовой точке совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи, согласно первой информации указания и/или второй информации указания, а также можно получить состояние индикатора конфигурации передачи (TCI-состояние) согласно первому полю информации указания и/или второму полю информации указания, и/или первому полю индикатора конфигурации передачи, и/или второму полю индикатора конфигурации передачи, что дает возможность сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00197] В одной из возможных реализаций первое состояние индикатора конфигурации передачи или второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи из пула состояний совместного индикатора конфигурации передачи, при этом состояния в пуле состояний совместного индикатора конфигурации передачи применимы как для передач восходящей линии связи, так и для передач нисходящей линии связи.

[00198] В вариантах осуществления настоящего изобретения присутствует пул состояний совместного индикатора конфигурации передачи, при этом состояния в пуле состояний совместного индикатора конфигурации передачи применимы и для передачи в восходящей линии связи, и для передачи в нисходящей линии связи. Состояние индикатора конфигурации передачи, соответствующее упомянутым первому состоянию индикатора конфигурации передачи или второму состоянию индикатора конфигурации, присутствует в пуле состояний совместного индикатора конфигурации передачи.

[00199] В одной из возможных реализаций второй подмодуль получения состояния индикатора включает третий блок получения состояния индикатора, четвертый блок получения состояния индикатора или пятый блок получения состояния индикатора.

[00200] Третий блок получения состояния индикатора сконфигурирован для выполнения следующего: определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи.

[00201] В вариантах осуществления настоящего изобретения, если первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи (отдельному TCI), первое поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что соответствующее первое поле индикатора конфигурации передачи находится в отображенном состоянии, а второе поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, то соответствующее состояние индикатора конфигурации передачи получают в соответствии с первым полем индикатора конфигурации передачи в отображенном состоянии, а состояние индикатора конфигурации передачи получают в соответствии с первым состоянием индикатора конфигурации передачи.

[00202] Опционально, если первая информация указания и/или вторая информация указания указывают на то, что N-я кодовая точка в таблице 1 и/или таблице 2 соответствует отдельному TCI, первое поле TCI_N,1 информации указания, соответствующее первому полю C_N,1 информации указания, которое соответствует N-й кодовой точке в таблице 1 и/или в таблице 2, находится в отображенном состоянии, а второе поле TCI_N,2 информации указания, соответствующее второму полю C_N,2 информации указания, находится в неотображенном состоянии, получают первое состояние индикатора конфигурации передачи (TCI-состояние) из поля TCI_N,1 в отображенном состоянии, и получают соответствующее состояние индикатора конфигурации передачи, согласно первому TCI-состоянию, для передачи.

[00203] Четвертый блок получения состояния индикатора сконфигурирован для выполнения следующего: определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в неотображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

[00204] В вариантах осуществления настоящего изобретения, если первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи (отдельному TCI), первое поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что соответствующее первое поле индикатора конфигурации передачи находится в неотображенном состоянии, а второе поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, то соответствующее состояние индикатора конфигурации передачи получают в соответствии со вторым полем индикатора конфигурации передачи в отображенном состоянии, а состояние индикатора конфигурации передачи получают в соответствии с вторым состоянием индикатора конфигурации передачи.

[00205] Опционально, если первая информация указания и/или вторая информация указания указывают на то, что N-я кодовая точка в таблице 1 и/или таблице 2 соответствует отдельному TCI, первое поле TCI_N,1 информации указания, соответствующее первому полю C_N,1 информации указания, которое соответствует N-й кодовой точке в таблице 1 и/или в таблице 2, находится в неотображенном состоянии, а второе поле TCI_N,2 информации указания, соответствующее второму полю C_N,2 информации указания, находится в отображенном состоянии, получают второе состояние индикатора конфигурации передачи (TCI-состояние) из поля TCI_N,2 в отображенном состоянии, и получают соответствующее состояние индикатора конфигурации передачи, согласно второму ТС I-со стоянию, для передачи.

[00206] Пятый блок получения состояния индикатора сконфигурирован для выполнения следующего: определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи согласно первой информации указания и/или второй информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи, и в соответствии со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

[00207] В вариантах осуществления настоящего изобретения, если первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи (отдельному TCI), первое поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что соответствующее первое поле индикатора конфигурации передачи находится в отображенном состоянии, и второе поле информации указания, соответствующее первой кодовой точке, используют для указания на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, то соответствующее второе состояние индикатора конфигурации передачи получают в соответствии со вторым полем индикатора конфигурации передачи в отображенном состоянии, и одновременно с этим состояние индикатора конфигурации передачи получают в соответствии с первым состоянием индикатора конфигурации передачи и вторым состоянием индикатора конфигурации передачи.

[00208] Опционально, если первая информация указания и/или вторая информация указания указывают на то, что N-я кодовая точка в таблице 1 и/или таблице 2 соответствует отдельному TCI, первое поле TCI_N,1 информации указания, соответствующее первому полю C_N,1 информации указания, которое соответствует N-й кодовой точке в таблице 1 и/или в таблице 2, находится в отображенном состоянии, и второе поле TCI_N,2 информации указания, соответствующее второму полю C_N,2 информации указания, находится в отображенном состоянии, получают первое состояние индикатора конфигурации передачи (TCI-состояние) из поля TCI_N,1 в отображенном состоянии, и одновременно с этим получают второе состояние индикатора конфигурации передачи (TCI-состояние) из поля TCI_N,2 в отображенном состоянии, и затем получают соответствующее состояние индикатора конфигурации передачи, согласно первому TCI-состоянию и второму TCI-состоянию, для передачи.

[00209] За счет применения вариантов осуществления настоящего изобретения, когда первая информация указания и/или вторая информация указания указывают на то, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи (отдельному TCI), можно определить, относится ли первая кодовая точка к совместной конфигурации передачи или к отдельной конфигурации передачи, согласно первой информации указания и/или второй информации указания, а также можно получить состояние индикатора конфигурации передачи, соответствующее первой кодовой точке, в соответствии с первым состоянием индикатора конфигурации передачи и/или вторым состоянием индикатора конфигурации передачи из первого поля индикатора конфигурации передачи и/или второго поля индикатора конфигурации передачи, которые соответствуют первой информации указания и/или второй информации указания, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00210] В одной из возможных реализаций, первое состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи, а второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи. Состояние индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи применимо для передачи нисходящей линии связи, а состояние индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи применимо для передачи восходящей линии связи.

[00211] Альтернативно, первое состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи, а второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи.

[00212] В одной из возможных реализаций передача включает передачу нисходящей линии связи и/или передачу восходящей линии связи.

[00213] Передача нисходящей линии связи включает по меньшей мере одно из следующего: передача физического канала управления нисходящей линии связи (PDCCH), передача физического канала нисходящей линии связи совместного использования (PDSCH), передача физического широковещательного канала (РВСН), передача блока сигналов синхронизации (SSB), передача опорного сигнал информации о состоянии канала (CSI-RS), передача опорного сигнала демодуляции (DMRS), передача опорного сигнала позиционирования (PRS).

[00214] Опорный сигнал демодуляции (DMRS) используют для оценки канала, чтобы обеспечить демодуляцию сигнала. DMRS-сигнал специфичен для каждого абонентского терминала, при этом он может быть передаваться в луче или быть встроен в ресурсы планирования.

[00215] Сигнал CSI-RS может использоваться для управления лучами, обратной связи указания на качество канала (channel quality indication, CQI) и для отслеживания опорного сигнала (RS). Управление лучами включает, без ограничения перечисленным, сканирование лучей, измерение лучей, выбор лучей, отчеты о лучах и восстановление после отказов лучей. Обратная связь CQI является состоянием канала нисходящей линии связи, о котором терминальное устройство отчитывается в сетевое устройство согласно качеству прием опорного сигнала (reference signal received quality, RSRQ) CSI-RS, передаваемого сетевым устройством.

[00216] Передача восходящей линии связи включает по меньшей мере одно из следующего: передача физического канала управления восходящей линии связи (PUCCH), передача физического канала восходящей линии связи совместного использования (PUSCH), передача канала произвольного доступа (PRACH), передача опорного сигнала зондирования (SRS) или передача опорного сигнала демодуляции (DMRS).

[00217] Сигнал SRS может использоваться для управления лучами и/или для позиционирования, и/или для измерения каналов на основе кодовой книги, или для измерения каналов не на основе кодовой книги. Устройство на стороне сети может выполнять измерение канала на основе кодовой книги или измерение канала не на основе кодовой книги согласно сигналу SRS, в результате чего предоставляется опорная информация для планирования устройством на стороне сети.

[00218] В одной из возможных реализаций пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи, пул состояний отдельного индикатора конфигурации передачи восходящей линии связи и пул состояний совместного индикатора конфигурации передачи отличаются друг от друга, или по меньшей мере два из следующего: пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи, пул состояний отдельного индикатора конфигурации передачи восходящей линии связи и пул состояний совместного индикатора конфигурации передачи, являются одинаковыми.

[00219] В одной из возможных реализаций конфигурационная информация включает элемент управления (СЕ) уровня доступа к среде передачи (MAC).

[00220] За счет применения вариантов осуществления настоящего изобретения состояние индикатора конфигурации передачи, соответствующее каждому элементу из кодовых точек, может быть указано согласно конфигурации передачи, сконфигурированной в элементе управления, MAC СЕ, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00221] В одной из возможных реализаций модуль получения состояния индикатора включает подмодуль определения кодовой точки.

[00222] Подмодуль определения кодовой точки сконфигурирован для выполнения следующего: прием информации управления нисходящей линии связи (DCI) от сетевого устройства и определение кодовой точки индикатора конфигурации передачи согласно DCI-информации.

[00223] В вариантах осуществления настоящего изобретения DCI-информация указывает одну из кодовых точек. При этом терминал получает индикатор конфигурации передачи, соответствующий кодовой точке, для передачи согласно конфигурационной информации.

[00224] За счет применения вариантов осуществления настоящего изобретения состояние кодовая точка может быть указана согласно DCI-информации, и может быть получено состояние индикатора конфигурации передачи, соответствующее этой кодовой точке, согласно конфигурационной информации, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00225] Когда устройство 400 связи является сетевым устройством, устройство 400 связи включает модуль передачи конфигурационной информации.

[00226] Модуль передачи конфигурационной информации сконфигурирован для передачи конфигурационной информации в терминальное устройство. Конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи.

[00227] В вариантах осуществления настоящего изобретения конфигурационная информация может включать элемент управления, MAC СЕ, при этом состояние индикатора конфигурации передачи, соответствующее каждому элементу из кодовых точек, указывают согласно конфигурации передачи, сконфигурированной в MAC СЕ. Возможна также передача DCI-информации, которая включает конфигурационную информацию, при этом в DCI-информации указывают одну или более кодовых точек. Затем терминал получает индикатор конфигурации передачи, соответствующий кодовой точке, согласно конфигурационной информации, и использует его для передачи.

[00228] За счет применения вариантов осуществления настоящего изобретения состояние индикатора конфигурации передачи, соответствующее кодовой точке, может быть указано согласно конфигурации передачи, что позволяет сберегать ресурсы сигнализации и избегать нерационального расходования ресурсов.

[00229] В одной из возможных реализаций конфигурационная информация дополнительно включает первую информацию указания.

[00230] Первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют совместным индикаторам конфигурации передачи, или первая конфигурационная информация сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют отдельным индикаторам конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00231] В вариантах осуществления настоящего изобретения кодовые точки могут соответствовать проиллюстрированным в таблице 1, где R - зарезервированный бит.В первой информации указания может использоваться существующий зарезервированный бит R, или для первой информации указания может быть введен новый бит.Если терминал принимает первую информацию указания, все элементы из кодовых точек соответствуют отдельным индикаторам конфигурации передачи, или все элементы из кодовых точек соответствуют отдельным индикаторам конфигурации передачи. К примеру, если бит первой информации указания отображается как «0», это значит, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления MAC СЕ, являются совместными TCI; если бит первой информации указания отображается как «1», это означает, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления, MAC СЕ, являются отдельными TCI. Альтернативно, к примеру, если бит первой информации указания отображается как «1», это может значить, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления MAC СЕ, являются совместными TCI; если бит первой информации указания отображается как «0», это означает, что TCI, соответствующие всем кодовым точкам TCI, активированным в элементе управления, MAC СЕ, являются отдельными TCI. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00232] В одной из возможных реализаций конфигурационная информация дополнительно включает вторую информацию указания.

[00233] Вторая информация указания сконфигурирована для указания на то, что каждый из элементов в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00234] В вариантах осуществления настоящего изобретения кодовые точки могут соответствовать проиллюстрированным в таблице 2, где R - зарезервированный бит. Кодовые точки содержат N+1 кодовых точек, то есть, TCI_i,1 и TCI_i,2 соответствуют кодовой точке i TCI. Соответственно, вторая информация указания включает N+1 полей указания, а именно, С₀, C₁, C_N-1, CN. Каждое i-e поле указания сконфигурировано для указания на то, что i-я кодовая точка индикатора конфигурации передачи соответствует совместному индикатору конфигурации передачи или отдельному индикатору конфигурации передачи. К примеру, если C_i отображается как «0», это значит, что TCI, соответствующий кодовой точке i TCI, является совместным TCI, а если C_i отображается как «1», это значит, что TCI, соответствующий кодовой точке i TCI, является отдельным TCI. В альтернативном примере, если C_i отображается как «1», это может значить, что TCI, соответствующий кодовой точке i TCI, является совместным TCI, а если C_i отображается как «0», это может значить, что TCI, соответствующий кодовой точке i TCI, является отдельным TCI, Если терминальное устройство принимает вторую информацию указания, терминал определяет, что каждый элемент из кодовых точек TCI, то есть, каждая кодовая точка TCI, соответствует отдельному индикатору конфигурации передачи или совместному индикатору конфигурации передачи. Отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

[00235] В рассмотренных выше вариантах осуществления настоящего изобретения предложенные способы рассмотрены с точки зрения сетевого устройства и терминального устройства соответственно. Для реализации различных функций в способах, соответствующих рассмотренным выше вариантам осуществления настоящего изобретения, и сетевое устройство, и терминальное устройство могут включать аппаратную структуру или программный модуль и реализовывать упомянутые различные функции в форме аппаратной структуры, программного модуля или комбинации из аппаратной структуры и программного модуля. Каждая отдельная из упомянутых различных функций может быть реализована в форме аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля.

[00236] Рассмотрим фиг. 4, которая представляет собой блок-схему еще одного устройства 400 связи в соответствии с вариантами осуществления настоящего изобретения. Устройство 400 связи может быть сетевым устройством, или терминальным устройством (например, первым терминальным устройством в рассмотренных выше вариантах осуществления настоящего изобретения, относящихся к способу), а также микросхемой, микросхемной системой или процессором, который обеспечивает выполнение, терминальным устройством, описанного выше способа. Устройство может использоваться для реализации способов, описанных в рассмотренных выше вариантах осуществления настоящего изобретения, поэтому за более детальным описанием следует обратиться к рассмотренным выше вариантам осуществления изобретения, относящимся к способу.

[00237] Устройство 400 связи может включать один или более процессоров 401. Процессор 401 может процессором общего или специального назначения. К примеру, он может быть процессором основной полосы частот или центральным процессором. Процессор основной полосы частот может быть сконфигурирован для обработки протоколов связи и передаваемых данных, при этом центральный процессор может быть сконфигурирован для управления устройством связи (например, базовой станцией, микросхемой основной полосы частот, терминальным устройством, микросхемой терминального устройства, распределенным блоком, DU, или центральным блоком, CU, и т.п.), для исполнения компьютерных программ и для обработки данных компьютерных программ.

[00238] Опционально устройство 400 связи может дополнительно включать один или более блоков памяти 402, на которых могут храниться компьютерные программы 403. Процессор 401 исполняет компьютерную программу 403 для обеспечения выполнения, устройством 400 связи, способов, описанных в приведенных выше вариантах осуществления настоящего изобретения, относящихся к способам. Опционально, в памяти 402 могут храниться данные. Устройство 400 связи и память 402 могут быть реализованы по отдельности или могут быть интегрированы друг с другом.

[00239] Опционально, устройство 400 связи может дополнительно включать приемопередатчик 404 и антенну 405. Приемопередатчик 404 может называться приемопередающим элементом, приемопередающим аппаратом, приемопередающей схемой и т.п., и применяется для реализации функции приемопередачи. Приемопередатчик 404 может включать приемник и передатчик. Приемник может называться также приемным аппаратом, приемной схемой и т.п., и применяется для реализации функции приема. Передатчик может называться также передающим аппаратом, передающей схемой и т.п., и применяется для реализации функции передачи.

[00240] Опционально, устройство 400 связи может дополнительно включать одну или более интерфейсных схем 406. Интерфейсная схема 406 сконфигурирована для приема кодовых инструкций и передачи кодовых инструкций в процессор 401. Процессор 401 исполняет кодовые инструкции, обеспечивая выполнение, устройством 400 связи, способов, описанных в вариантах осуществления настоящего изобретения, относящихся к способам.

[00241] Когда устройство 400 связи является терминальным устройством (например, терминальным устройством, описанным в рассмотренных выше вариантах осуществления настоящего изобретения, относящихся к способу), процессор 401 сконфигурирован для исполнения шагов S201 и S202 на фиг. 2; любого из шагов А1 и А2, или любого из шагов В1, В2иВ3.

[00242] Когда устройство 400 связи является сетевым устройством, приемопередатчик 404 сконфигурирован для исполнения способа конфигурирования состояния индикатора конфигурации передачи (TCI), выполняемого сетевым устройством.

[00243] В одной из реализаций процессор 401 может включать приемопередатчик, сконфигурированный для реализации функций приема и передачи. Такой приемопередатчик может быть, например, приемопередающий схемой, интерфейсом или интерфейсной схемой. Приемопередающая схема, интерфейс или интерфейсная схема, сконфигурированные реализации функций приема и передачи, могут быть отдельны друг от друга или могут интегрированы друг с другом. Упомянутые выше приемопередающая схема, интерфейс или интерфейсная схема могут быть сконфигурированы для чтения и записи кодов/данных, или упомянутые выше приемопередающая схема, интерфейс или интерфейсная схема могут быть сконфигурированы для передачи или доставки сигналов.

[00244] В одной из реализаций процессор 401 может иметь хранимую в нем компьютерную программу 403, которая при исполнении процессором 401 обеспечивает выполнение, устройством 400 связи, способа, описанного в приведенных выше вариантах осуществления настоящего изобретения, относящихся к способам. Компьютерная программа 403 может быть жестко запрограммирована в процессоре 401, и в таком случае процессор 401 может быть реализован при помощи аппаратного обеспечения.

[00245] В одной из реализаций устройство 400 связи может включать схему, которая может реализовывать функции передачи, приема или связи в рассмотренных выше вариантах осуществления настоящего изобретения, относящихся к способам. Процессор и приемопередатчик, описанные в настоящем документе, могут быть реализованы на базе интегральной схемы (integrated circuit, 1С), аналоговой интегральной схемы, радиочастотной интегральной схемы (radio frequency integrated circuit, RFIC), интегральной схемы со смешанными сигналами, заказной интегральной схемы (application specific integrated circuit, ASIC), печатной платы (printed circuit board, PCB), электронного устройства и т.д. Процессор и приемопередатчик могут быть при этом изготовлены с использованием множества различных технологий производства интегральных схем, например, на комплиментарных структурах «метал-окисел-полупроводник» (complementary metal oxide semiconductor, CMOS), на n-канальных структурах «металл-окисел-полупроводник) (nMetal-oxide-semiconductor, NMOS), на р-канальных структурах «металл-окисел-полупроводник) (positive channel metal oxide semiconductor, PMOS), на биполярных плоскостных транзисторах (bipolar junction transistor, BJT), на биполярных CMOS-структурах (bipolar CMOS, BiCMOS), на кремниево-германиевых структурах (SiGe), на арсениде галия (GaAs), и т.п.

[00246] Устройство связи, описанное в рассмотренных выше вариантах осуществления настоящего изобретения, может быть сетевым устройством или терминальным устройством (например, первым терминальным устройством в рассмотренных выше вариантах осуществления настоящего изобретения, относящихся к способу), однако настоящее изобретение не ограничено этим в отношении предложенного устройства связи, и структура устройства связи не ограничена иллюстрацией фиг. 4. Устройство связи может быть автономным или частью более крупного устройства. К примеру, устройство связи может быть:

[00247] (1) отдельной интегральной схемой (1С), микросхемой, системой или подсистемой на микросхемах;

[00248] (2) набором из одной или более интегральных схем, и опционально, набор интегральных схем может также содержать компоненты памяти для хранения данных и компьютерных программ;

[00249] (3) ASIC, например, модемом;

[00250] (4) модулем, который может встраиваться в другие устройства;

[00251] (5) приемником, терминальным устройством, интеллектуальным терминальным устройством, сотовым телефоном, беспроводным устройством, портативным аппаратом, мобильным блоком, бортовым устройством транспортного средства, сетевым устройством, устройством с искусственным интеллектом, и т.п.;

[00252] (6) другим устройством.

[00253] В случае, когда устройство связи является микросхемой или системой на микросхемах, можно обратиться к эскизной структурной блок-схеме микросхемы на фиг. 5. Микросхема на фиг. 5 включает процессор 501 и интерфейс 502. Внутри микросхемы могут быть реализованы один или более процессоров 501 и более одного интерфейса 502.

[00254] Когда микросхему используют для реализации функций терминального устройства (например, терминального устройства, описанного в рассмотренных выше вариантах осуществления настоящего изобретения, относящихся к способу) в вариантах осуществления настоящего изобретения, интерфейс 502 сконфигурирован для исполнения шагов S201 и S202 на фиг. 2; шагов S301 и S302 на фиг. 3; любого из шагов А1 и А2, или любого из шагов Bl, В2 и В3.

[00255] Когда микросхему используют для реализации функций сетевого устройства в вариантах осуществления настоящего изобретения, интерфейс 502 сконфигурирован для исполнения способа конфигурирования индикатора конфигурации передачи (TCI), выполняемого сетевым устройством.

[00256] Опционально, микросхема может также иметь память 503 для хранения необходимых компьютерных программ и данных.

[00257] Специалисты в данной области техники должны понимать, что различные логические блоки и примеры, проиллюстрированные в вариантах осуществления настоящего изобретения, могут быть реализованы при помощи электронного аппаратного обеспечения, компьютерного программного обеспечения или их комбинации. То, как именно реализуют эти функции, при помощи аппаратного или программного обеспечения, зависит от конкретного применения и общих конструктивных требований системы. Специалисты в данной области техники, в каждом конкретном применении, могут использовать различные способы для реализации необходимых функций, однако никакая их реализация не может рассматриваться как ограничивающая объем правовой защиты вариантов осуществления настоящего изобретения.

[00258] В вариантах осуществления настоящего изобретения предложена также система конфигурирования состояния индикатора конфигурации передачи (TCI). Система включает устройство связи в виде терминального устройства (например, терминального устройства в рассмотренных выше вариантах осуществления настоящего изобретения, относящихся к способу), а также устройство связи в виде сетевого устройства, в соответствии с приведенным выше описанием варианта осуществления изобретения, показанного на фиг. 5, или система включает устройство связи в виде терминального устройства (например, терминального устройства в рассмотренных выше вариантах осуществления настоящего изобретения, относящихся к способу), а также устройство связи в виде сетевого устройства, в соответствии с приведенным выше описанием варианта осуществления изобретения, показанного на фиг. 4.

[00259] В настоящем изобретении предложен также читаемый носитель данных, имеющий хранимые на нем инструкции, которые при исполнении компьютером обеспечивают реализацию функций любого из описанных выше способов.

[00260] В настоящем изобретении предложен также компьютерный программный продукт, который при исполнении его компьютером обеспечивает реализацию функций любого из описанных выше способов.

[00261] Рассмотренные выше варианты осуществления настоящего изобретения могут быть реализованы, в целом или частично, в виде программного обеспечения, аппаратного обеспечения, микропрограммного обеспечения или любой их комбинации. В случае реализации при помощи программного обеспечения описанные выше варианты осуществления настоящего изобретения могут быть реализованы, в целом или частично, в форме компьютерного программного продукта. Компьютерный программный продукт включает одну или более компьютерных программ. При загрузке и исполнении компьютерной программы на компьютере обеспечивается реализация всех процедур и функций (или их части), описанных в вариантах осуществления настоящего изобретения. Такой компьютер может быть компьютером общего назначения, компьютером специального назначения, компьютерной сетью или иным программируемым устройством. Компьютерная программа может храниться на машиночитаемом носителе данных или передаваться с одного машиночитаемого носителя данных на другой машиночитаемый носитель данных. К примеру, компьютерная программа может передаваться в одного вебсайта, компьютера, сервера или центра обработки данных на другой веб-сайт, компьютер, сервер или центр обработки данных при помощи проводной связи (например, с помощью коаксиальных кабелей, оптического волокна или цифровых абонентских линий (digital subscriber lines, DSL), или при помощи беспроводной связи (например, при помощи инфракрасных волн, беспроводных волн или СВЧ-сигнала). Машиночитаемым носителем данных может быть любой подходящий носитель, к котором может осуществлять доступ компьютер, или запоминающее устройство, например, сервер, в которое встроены один или более подходящих носителей, или центр обработки данных. Упомянутый подходящий носитель может быть магнитным (например, гибким диском, жестким диском или магнитной лентой), оптическим (например, цифровым видеодиском высокой плотности (digital video disc, DVD) или полупроводниковым носителем (например, твердотельным диском (solid state disk, SSD) и т.п.

[00262] Специалисты в данной области техники должны понимать, что «первый», «второй» и другие числовые обозначения в настоящем описании используются исключительно для удобства различения, но не для ограничения объема варианта осуществления настоящего изобретения, и не для указания на последовательное упорядочивание.

[00263] Выражение «по меньшей мере один» в настоящем документе может пониматься как «один или более», при этом выражение «множество» может означать два, три, четыре или более, без ограничения настоящего изобретения в этом отношении. В вариантах осуществления настоящего изобретения некоторые из технических элементов одного типа могут обозначаться выражениями «первый», «второй», «третий», «А», «В», «С», «D» и т.п., при этом подобные технические элементы, обозначенные как «первый», «второй», «третий», «А», «В», «С» или «D», не имеют порядка предпочтения и не упорядочены по размеру.

[00264] Соответствия, показанные в таблицах в настоящем документе, могут быть конфигурируемыми или могут быть заданы заранее. Значения информации в таблицах приведены исключительно для примера и могут быть сконфигурированы другими значениями, без ограничения настоящего изобретения в этом отношении. При конфигурировании соответствия между информацией и различными параметрами не обязательно конфигурировать все соответствия, показанные в таблицах. К примеру, соответствия, показанные в некоторых из строк таблиц в настоящем документе, могут быть несконфигурированы. В других примерах на основе таблиц могут быть выполнены подходящие преобразования или корректировки (например, разбиение, слияние и т.п.) Параметры в заголовках показанных выше таблиц могут иметь другие наименования, распознаваемые сетевым устройством, при этом параметры могут также иметь иные значения или формы представления, распознаваемые сетевым устройством. При реализации рассмотренных выше таблиц могут также применяться иные структуры данных, например, массивы, очереди, контейнеры, стеки, линейные таблицы, указатели, связанные списки, графы, структурные элементы, классы, неупорядоченные массивы («хипы») или хэш-таблицы.

[00265] Выражение «задание заранее» в настоящем документе можно понимать как задание, предварительное задание, хранение, сохранение заранее, согласование заранее, предварительную конфигурацию, подготовку или предпусковую конфигурацию.

[00266] Специалисты в данной области техники должны понимать, что блоки и шаги алгоритмов в различных примерах, рассмотренных в связи с вариантами осуществления настоящего изобретения, могут быть реализованы при помощи электронного программного обеспечения или при помощи комбинации компьютерного программного обеспечения и электронного аппаратного обеспечения. Тип реализации этих функций, в форме аппаратного обеспечения или программного обеспечения, зависит от требований конкретного применения и конструктивных ограничений, накладываемых на технические решения. Специалисты в данной области техники могут применять различные способы реализации описанных функций в каждом конкретном применении, однако следует понимать, что такие реализации попадают в объем правовой защиты настоящего изобретения.

[00267] Специалисты в данной области техники должны понимать, что для удобства и краткости за конкретным описанием процедуры функционирования описанных выше системы, устройства и блока следует обращаться к соответствующей процедуре в рассмотренных выше вариантах осуществления настоящего изобретения, относящихся к способу, которая не описана повторно.

[00268] Выше рассмотрены лишь конкретные реализации настоящего изобретения, однако объем его ими не ограничен. Все модификации или замены, которые могут быть найдены специалистами в данной области техники в пределах данной технической задачи, рассмотренной в настоящем описании, попадают в объем правовой защиты настоящего изобретения. Соответственно, объем настоящего изобретения определяется формулой изобретения.

Изобретение относится к области беспроводной связи. Техническим результатом является повышение эффективности использования ресурсов для передачи данных. Способ включает: прием конфигурационной информации, переданной сетевым устройством, при этом конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи; и получение состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи, при этом конфигурационная информация дополнительно включает: первую информацию указания, сконфигурированную для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют совместным индикаторам конфигурации передачи, или сконфигурированную для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют отдельным индикаторам конфигурации передачи, при этом отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи. 4 н. и 8 з.п. ф-лы, 5 ил., 2 табл.

1. Способ конфигурирования состояния индикатора конфигурации передачи (TCI), выполняемый терминальным устройством и включающий:

прием конфигурационной информации, переданной сетевым устройством, при этом конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи; и

получение состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи,

при этом конфигурационная информация дополнительно включает: первую информацию указания, сконфигурированную для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют совместным индикаторам конфигурации передачи, или сконфигурированную для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют отдельным индикаторам конфигурации передачи,

при этом отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

2. Способ по п. 1, в котором получение состояния индикатора конфигурации передачи, соответствующего передаче, согласно кодовой точке индикатора конфигурации передачи включает:

получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания; или

прием информации управления нисходящей линии связи (DCI) от сетевого устройства и определение кодовой точки индикатора конфигурации передачи согласно DCI.

3. Способ по п. 2, в котором получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания включает:

получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания, при этом по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке.

4. Способ по п. 3, в котором получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания, где по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке, включает:

определение, что первая кодовая точка соответствует совместному индикатору конфигурации передачи, согласно первой информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи; или

определение, что первая кодовая точка соответствует совместному индикатору конфигурации передачи, согласно первой информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в неотображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

5. Способ по п. 4, в котором первое состояние индикатора конфигурации передачи или второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи из пула состояний совместного индикатора конфигурации передачи, и состояние индикатора конфигурации передачи из пула состояний совместного индикатора конфигурации передачи применимо как для передачи восходящей линии связи, так и для передачи нисходящей линии связи.

6. Способ по п. 3, в котором получение состояния индикатора конфигурации передачи в соответствии с первой информацией указания, где по меньшей мере одно из следующего: первое поле индикатора конфигурации передачи, второе поле индикатора конфигурации передачи, первое поле информации указания или второе поле информации указания, соответствует первой кодовой точке, включает:

определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи, согласно первой информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в неотображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи; или

определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи, согласно первой информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в неотображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи; или

определение, что первая кодовая точка соответствует отдельному индикатору конфигурации передачи, согласно первой информации указания, определение, что первое поле информации указания, соответствующее первому полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что первое поле индикатора конфигурации передачи находится в отображенном состоянии, определение, что второе поле информации указания, соответствующее второму полю индикатора конфигурации передачи, содержащемуся в первой кодовой точке, указывает на то, что второе поле индикатора конфигурации передачи находится в отображенном состоянии, и получение состояния индикатора конфигурации передачи в соответствии с первым состоянием индикатора конфигурации передачи, отображенном в первом поле индикатора конфигурации передачи, и со вторым состоянием индикатора конфигурации передачи, отображенном во втором поле индикатора конфигурации передачи.

7. Способ по п. 6, в котором первое состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи, а второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи, при этом состояние индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи применимо для передачи нисходящей линии связи, а состояние индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи применимо для передачи восходящей линии связи; или

первое состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи восходящей линии связи, а второе состояние индикатора конфигурации передачи является состоянием индикатора конфигурации передачи в пуле состояний отдельного индикатора конфигурации передачи нисходящей линии связи.

8. Способ по любому из пп. 1-7, в котором передача включает передачу нисходящей линии связи и/или передачу восходящей линии связи,

при этом передача нисходящей линии связи включает по меньшей мере одно из следующего: передача физического канала управления нисходящей линии связи (PDCCH), передача физического канала совместного пользования нисходящей линии связи (PDSCH), передача физического широковещательного канала (PBCH), передача блока сигналов синхронизации (SSB), передача опорного сигнала информации о состоянии канала (CSI-RS), передача опорного сигнала демодуляции (DMRS), передача опорного сигнала позиционирования (PRS);

при этом передача восходящей линии связи включает по меньшей мере одно из следующего: передача физического канала управления восходящей линии связи (PUCCH), передача физического канала совместного использования восходящей линии связи (PUSCH), передача канала произвольного доступа (PRACH), передача опорного сигнала зондирования (SRS) или передача опорного сигнала демодуляции (DMRS).

9. Способ по любому из пп. 1-7, в котором пул состояний отдельного индикатора конфигурации передачи нисходящей линии связи, пул состояний отдельного индикатора конфигурации передачи восходящей линии связи и пул состояний совместного индикатора конфигурации передачи отличаются друг от друга, или

по меньшей мере два пула из пула состояний отдельного индикатора конфигурации передачи нисходящей линии связи, пула состояний отдельного индикатора конфигурации передачи восходящей линии связи и пула состояний совместного индикатора конфигурации передачи являются одинаковыми;

при этом, опционально, конфигурационная информация включает элемент управления (CE) уровня доступа к среде передачи (MAC).

10. Способ конфигурирования состояния индикатора конфигурации передачи (TCI), выполняемый сетевым устройством и включающий передачу конфигурационной информации в терминальное устройство, при этом конфигурационная информация включает по меньшей мере одно состояние индикатора конфигурации передачи, соответствующее по меньшей мере одной кодовой точке индикатора конфигурации передачи,

при этом конфигурационная информация дополнительно включает первую информацию указания,

при этом первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют совместным индикаторам конфигурации передачи, или

первая информация указания сконфигурирована для указания на то, что все элементы в упомянутой по меньшей мере одной кодовой точке индикатора конфигурации передачи соответствуют отдельным индикаторам конфигурации передачи,

при этом отдельный индикатор конфигурации передачи включает отдельный индикатор конфигурации передачи восходящей линии связи и/или отдельный индикатор конфигурации передачи нисходящей линии связи.

11. Устройство для конфигурирования состояния индикатора конфигурации передачи (TCI), конфигурированное для выполнения способа по любому из пп. 1-9.

12. Устройство для конфигурирования состояния индикатора конфигурации передачи (TCI), конфигурированное для выполнения способа по п. 10.
