СПОСОБ И ОБОРУДОВАНИЕ ДЛЯ ПЕРЕДАЧИ ИЛИ ПРИЕМА ДАННЫХ С ИСПОЛЬЗОВАНИЕМ СОВМЕСТНОЙ СВЯЗИ В СИСТЕМЕ БЕСПРОВОДНОЙ СВЯЗИ Российский патент 2024 года по МПК H04W72/12 H04W72/04 H04B7/06

Область техники, к которой относится изобретение

[1] Данное раскрытие относится к системе беспроводной связи, например к межсотовой координированной связи с использованием множественных сот.

Уровень техники

[2] Чтобы удовлетворять растущий спрос на трафик беспроводных данных с момента развертывания 4G-систем связи, прикладываются усилия для того, чтобы разрабатывать улучшенную 5G- или пред-5G-систему связи. Следовательно, 5G- или пред-5G-система связи также называется "выходящей за рамки 4G-сети" или "системой после LTE". Считается, что 5G-система связи реализуется в верхних полосах частот (mmWave), к примеру, в полосах частот на 60 ГГц, с тем чтобы добиваться более высоких скоростей передачи данных. Чтобы снижать потери при распространении радиоволн и увеличивать расстояние передачи, формирование диаграммы направленности, массовая технология со многими входами и многими выходами (MIMO), полноразмерная MIMO-технология (FD-MIMO), решетчатая антенна, формирование аналоговой диаграммы направленности, крупномасштабные антенные технологии обсуждаются в 5G-системах связи. Помимо этого, в 5G-системах связи, проводятся разработки для улучшения системной сети на основе усовершенствованных небольших сот, облачных сетей радиодоступа (RAN), сверхплотных сетей, связи между устройствами (D2D), беспроводного обратного транзитного соединения, перемещаемой сети, совместной связи, координированной многоточечной передачи (CoMP), подавления помех на приемном конце и т.п. В 5G-системе, разработаны гибридная FSK- и QAM-модуляция (FQAM) и кодирование с наложением окон переменной длительности (SWSC) в качестве усовершенствованной модуляции с кодированием (ACM), а также интерфейс беспроводного доступа на нескольких несущих с гребенками фильтров (FBMC), неортогональный множественный доступ (NOMA) и множественный доступ на основе разреженных кодов (SCMA) в качестве усовершенствованной технологии доступа.

[3] Интернет, который представляет собой человеко-ориентированную соединительную сеть, в которой люди формируют и используют информацию, теперь совершенствуется в Интернет вещей (IoT), в котором распределенные объекты, такие как вещи, обмениваются и обрабатывают информацию без вмешательства человека. Появляется Интернет всего (IoE), который представляет собой комбинацию IoT-технологии и технологии обработки больших данных через соединение с облачным сервером. Поскольку такие технологические элементы, как "технология распознавания", "инфраструктура проводной/беспроводной связи и работы сети", "интерфейсная технология предоставления услуг" и "технология обеспечения безопасности", требуются для IoT-реализации, в последнее время исследуются сенсорная сеть, межмашинная связь (M2M), машинная связь (MTC) и т.п. Такое IoT-окружение может предоставлять интеллектуальные услуги на основе Интернет-технологий, которые создают новую ценность в человеческой жизни посредством сбора и анализа данных, сформированных между соединенными вещами. IoT может применяться к множеству областей техники, включающих в себя интеллектуальный дом, интеллектуальное здание, интеллектуальный город, интеллектуальный автомобиль или соединенные автомобили, интеллектуальную энергосеть, здравоохранение, интеллектуальные приборы и усовершенствованные медицинские услуги, через сходимость и комбинацию между существующими информационными технологиями (IT) и различными промышленными вариантами применения.

[4] Согласно означенному, предпринимаются различные попытки для того, чтобы применять 5G-системы связи к IoT-сетям. Например, такие технологии, как сенсорная сеть, машинная связь (MTC) и межмашинная связь (M2M), могут реализовываться посредством формирования диаграммы направленности, MIMO и решетчатых антенн. Применение облачной сети радиодоступа (RAN) в качестве вышеописанной технологии обработки больших данных также может считаться примером сходимости между 5G-технологией и IoT-технологией.

Сущность изобретения

Техническая задача

[5] Координированная многоточечная передача (CoMP), которая представляет собой новый тип технологии межсотовой координированной передачи, может использоваться для того, чтобы увеличивать пропускную способность терминала, расположенного на краю соты. CoMP представляет собой технологию, которая обеспечивает возможность соседним сотам взаимодействовать и позволять другим сотам, а также обслуживающей соте обмениваться данными с аналогичным терминалом, с тем чтобы уменьшать межсотовые помехи и увеличивать пропускную способность терминала на краю соты.

[6] Варианты осуществления данного раскрытия обеспечивают различные технологии для CoMP на основе нескольких точек приема-передачи (TRP) (в дальнейшем в этом документе нескольких TRP) (например, некогерентной объединенной передачи (NC-JT)) в полосе частот системы беспроводной связи (например, могут включаться LTE-полоса частот и NR-полоса частот). Например, данное раскрытие обеспечивает способ группировки множественных сот и способ конфигурирования структуры базового набора, который должен отслеживаться посредством терминала в сгруппированной соте. Помимо этого, данное раскрытие обеспечивает передачу служебных сигналов верхнего уровня для терминала согласно способу группировки сот.

Решение задачи

[7] Способ согласно различным примерным вариантам осуществления данного раскрытия включает в себя: прием конфигурационной информации, связанной с множественной точкой приема-передачи (множественной TRP); идентификацию того, сконфигурирована или нет межсотовая передача с множественной TRP, на основе конфигурационной информации; основываясь на том, что межсотовая передача с множественной TRP сконфигурирована, идентификацию набора управляющих ресурсов (CORESET, базового набора) для множественной TRP на основе конфигурационной информации; прием управляющей информации нисходящей линии связи (DCI) для множественной TRP через базовый набор; и прием данных из множественной TRP на основе DCI.

[8] Помимо этого, согласно различным примерным вариантам осуществления данного раскрытия, способ посредством базовой станции в системе беспроводной связи включает в себя: передачу конфигурационной информации, связанной с множественной точкой приема-передачи (множественной TRP); основываясь на том, что межсотовая передача с множественной TRP сконфигурирована, передачу управляющей информации нисходящей линии связи (DCI) для множественной TRP через набор управляющих ресурсов (базовый набор) для множественной TRP на основе конфигурационной информации; и передачу данных через множественную TRP на основе DCI.

[9] Помимо этого, согласно различным примерным вариантам осуществления данного раскрытия, терминал в системе беспроводной связи включает в себя: приемо-передающее устройство; и контроллер, выполненный с возможностью: принимать конфигурационную информацию, связанную с множественной точкой приема-передачи (множественной TRP) через приемо-передающее устройство; идентифицировать то, сконфигурирована или нет межсотовая передача с множественной TRP, на основе конфигурационной информации; основываясь на том, что межсотовая передача с множественной TRP сконфигурирована, идентифицировать набор управляющих ресурсов (базовый набор) для множественной TRP на основе конфигурационной информации; принимать управляющую информацию нисходящей линии связи (DCI) для множественной TRP через базовый набор через приемо-передающее устройство; и принимать данные из множественной TRP на основе DCI через приемо-передающее устройство.

[10] Помимо этого, согласно различным примерным вариантам осуществления данного раскрытия, базовая станция в системе беспроводной связи включает в себя:

[11] - приемо-передающее устройство; и контроллер, выполненный с возможностью: передавать конфигурационную информацию, связанную с множественной точкой приема-передачи (множественной TRP) через приемо-передающее устройство; основываясь на том, что межсотовая передача с множественной TRP сконфигурирована, передавать управляющую информацию нисходящей линии связи (DCI) для множественной TRP через набор управляющих ресурсов (базовый набор) для множественной TRP на основе конфигурационной информации через приемо-передающее устройство; и передавать данные через множественную TRP на основе DCI через приемо-передающее устройство.

[12] Помимо этого, согласно различным примерным вариантам осуществления данного раскрытия, способ посредством терминала в системе беспроводной связи включает в себя: прием конфигурационной информации, связанной с координированной передачей, из обслуживающей соты базовой станции; идентификацию то, сконфигурирована или нет координированная передача между обслуживающей сотой и необслуживающей сотой, на основе конфигурационной информации; основываясь на том, что координированная передача сконфигурирована, идентификацию набора управляющих ресурсов (базового набора) для координированной передачи на основе конфигурационной информации; прием управляющей информации нисходящей линии связи (DCI) для координированной передачи через базовый набор; и прием данных из обслуживающей соты и необслуживающей соты на основе DCI.

Преимущества изобретения

[13] Согласно примерным вариантам осуществления данного раскрытия, предоставляется способ для конфигурирования информации, включающей в себя по меньшей мере одно из информации относительно группы сот, BWP, базового набора и индекса CORESETPool, которые отслеживаются посредством терминала при выполнении основанной на множественной TRP NC-JT, с тем чтобы обеспечивать возможность выполнения операции, основанной на межсотовой множественной TRP, в аналогичной полосе, полосе частот и т.п.

Краткое описание чертежей

[14] Вышеупомянутые и другие аспекты, особенности и преимущества некоторых вариантов осуществления настоящего раскрытия станут более очевидными из следующего подробного описания, рассматриваемого вместе с прилагаемыми чертежами, на которых:

[15] Фиг. 1 иллюстрирует пример базовой структуры частотно-временной области, которая представляет собой область радиоресурсов, в которой данные или канал управления передаются в системе беспроводной связи согласно примерным вариантам осуществления данного раскрытия;

[16] Фиг. 2 иллюстрирует структуру кадра, субкадра и слота в примерной 5G-системе;

[17] Фиг. 3 иллюстрирует конфигурацию части полосы пропускания в системе беспроводной связи согласно примерным вариантам осуществления данного раскрытия;

[18] Фиг. 4 иллюстрирует способ изменения динамической конфигурации для части полосы пропускания согласно примерным вариантам осуществления данного раскрытия;

[19] Фиг. 5 иллюстрирует набор управляющих ресурсов (базовый набор), через который канал управления нисходящей линии связи передается в 5G-системе согласно примерным вариантам осуществления данного раскрытия;

[20] Фиг. 6 иллюстрирует процедуру обеспечения сообщений с характеристиками UE согласно примерным вариантам осуществления данного раскрытия;

[21] Фиг. 7 иллюстрирует конфигурацию антенного порта координированной связи согласно примерным вариантам осуществления данного раскрытия;

[22] Фиг. 8A иллюстрирует сценарий конфигурирования множественной TRP согласно примерным вариантам осуществления данного раскрытия;

[23] Фиг. 8B иллюстрирует сценарий конфигурирования множественной TRP согласно примерным вариантам осуществления данного раскрытия;

[24] Фиг. 8C иллюстрирует сценарий конфигурирования множественной TRP согласно примерным вариантам осуществления данного раскрытия;

[25] Фиг. 8D иллюстрирует сценарий конфигурирования множественной TRP согласно примерным вариантам осуществления данного раскрытия;

[26] Фиг. 9 иллюстрирует способ для конфигурирования CORESETPoolIndex основанной на множественной DCI M-TRP согласно примерным вариантам осуществления данного раскрытия;

[27] Фиг. 10 иллюстрирует способ для конфигурирования CORESETPoolIndex согласно примерным вариантам осуществления данного раскрытия;

[28] Фиг. 11 иллюстрирует способ для конфигурирования CORESETPoolIndex согласно примерным вариантам осуществления данного раскрытия;

[29] Фиг. 12 иллюстрирует способ для конфигурирования CORESETPoolIndex согласно примерным вариантам осуществления данного раскрытия;

[30] Фиг. 13 иллюстрирует работу терминала согласно примерным вариантам осуществления данного раскрытия;

[31] Фиг. 14 иллюстрирует работу базовой станции согласно примерному варианту осуществления данного раскрытия;

[32] Фиг. 15 иллюстрирует структуру терминала согласно примерным вариантам осуществления данного раскрытия; и

[33] Фиг. 16 иллюстрирует структуру базовой станции согласно примерным вариантам осуществления данного раскрытия.

Оптимальный режим осуществления изобретения

[34] Далее подробно описываются примерные варианты осуществления данного раскрытия со ссылкой на прилагаемые чертежи.

[35] При описании примерных вариантов осуществления, описания, связанные с техническим контентом, известным в области техники, к которой относится данное раскрытие, и не ассоциированные непосредственно с данным раскрытием, опускаются. Такое опускание необязательных описаний имеет намерение предотвращать затруднение понимания основной идеи данного раскрытия и более ясно передавать основную идею.

[36] По идентичной причине, на прилагаемых чертежах некоторые элементы могут чрезмерно увеличиваться, опускаться или иллюстрироваться схематично. Дополнительно, размер каждого элемента не полностью отражает фактический размер. На чертежах, идентичные или соответствующие элементы содержат идентичные ссылки с номерами.

[37] Преимущества и признаки примерных вариантов осуществления данного раскрытия и способы их достижения должны становиться очевидными посредством ссылки на примерные варианты осуществления, подробно описанные ниже в сочетании с прилагаемыми чертежами. Тем не менее, данное раскрытие не ограничено примерными вариантами осуществления, изложенными ниже, и может реализовываться во всевозможных формах. Во всем подробном описании, идентичные или аналогичные ссылки с номерами обозначают идентичные или аналогичные элементы.

[38] Здесь, следует понимать, что каждый этап иллюстраций блок-схем последовательности операций способа и комбинации этапов иллюстраций блок-схем последовательности операций способа могут реализовываться посредством компьютерных программных инструкций. Эти компьютерные программные инструкции могут предоставляться в процессор компьютера общего назначения, компьютер специального назначения или другое программируемое оборудование обработки данных, которое формирует машину, так что инструкции, которые выполняются через процессор компьютера или другого программируемого оборудования обработки данных, создают средство для реализации функций, указываемых на этапе или этапах блок-схемы последовательности операций способа. Эти компьютерные программные инструкции могут также сохраняться в машиноприменимом или машиночитаемом запоминающем устройстве, которое может направлять компьютер или другое программируемое оборудование обработки данных с возможностью функционировать конкретным способом, так что инструкции, сохраненные в машиноприменимом или машиночитаемом запоминающем устройстве, формируют изделие, включающее в себя средство инструктирования, которое реализует функцию указываемые на этапе или этапах блок-схемы последовательности операций способа. Компьютерные программные инструкции также могут загружаться в компьютер или другое программируемое оборудование обработки данных, чтобы инструктировать выполнение последовательности функциональных этапов на компьютере или другом программируемом устройстве, с тем чтобы формировать машинореализованный процесс, так что инструкции, которые выполняются на компьютере или другом программируемом оборудовании, предоставляют этапы для реализации функций, указанных на этапе или этапах блок-схемы последовательности операций.

[39] Более того, каждый этап иллюстраций блок-схемы последовательности операций может представлять модуль, сегмент или часть кода, которая включает в себя одну или более исполняемых инструкций для реализации указанных логических функций. Следует также отметить, что в некоторых альтернативных реализациях, функции, указанные на этапах, могут выполняться в другой последовательности. Например, два этапа, показанные друг за другом, могут фактически выполнятся практически одновременно, либо этапы иногда могут выполнятся в обратном порядке, в зависимости от включенной функциональности.

[40] При использовании в данном документе, "блок" означает программный элемент или аппаратный элемент, такой как программируемая пользователем вентильная матрица (FPGA) или специализированная интегральная схема (ASIC), которая выполняет предварительно определенную функцию. Тем не менее, "блок" не всегда имеет смысл, ограниченный программным обеспечением или аппаратными средствами. "Блок" может конструироваться с возможностью либо сохраняться на адресуемом носителе хранения данных, либо выполняться на одном или более процессоров. Следовательно, "блок" включает в себя, например, программные элементы, объектно-ориентированные программные элементы, элементы классов или элементы задач, процессы, функции, свойства, процедуры, вложенные процедуры, сегменты программного кода, драйверы, микропрограммное обеспечение, микрокоды, схемы, данные, базы данных, структуры данных, таблицы, массивы и параметры. Элементы и функции, предоставленные посредством "блока", могут комбинироваться в меньшее число элементов или "блоков" либо разделяться на большее число элементов или "блоков". Кроме того, элементы и "блоки" или могут реализовываться с возможностью воспроизводить один или более CPU в устройстве или мультимедийной карте-пропуске. Дополнительно, согласно некоторым вариантам осуществления, "блок" может включать в себя один или более процессоров.

[41] В дальнейшем в этом документе подробно описываются принципы работы со ссылкой на прилагаемые чертежи. В нижеприведенном описании технической идеи данного раскрытия, подробное описание известных функций или конфигураций, включенных в данный документ, опускается, когда определяется то, что описание может приводить к тому, что предмет данного раскрытия становится излишне непонятным. Термины, которые описываются ниже, представляют собой термины, задаваемые с учетом функций в данном раскрытии, и могут отличаться согласно пользователям, намерениям пользователей или обычным правилам. Следовательно, определения терминов должны осуществляться на основе контента в подробном описании. В нижеприведенном описании, базовая станция представляет собой объект, который выделяет ресурсы терминалам, и может представлять собой по меньшей мере одно из g-узла B, усовершенствованного узла B, узла B, базовой станции (BS), блока беспроводного доступа, контроллера базовой станции и узла в сети. Терминал может включать в себя абонентское устройство (UE), мобильную станцию (MS), сотовый телефон, смартфон, компьютер или мультимедийную систему, допускающую выполнение функции связи. Конечно, примеры базовой станции и терминала не ограничены этим. В нижеприведенном описании приводится технология для приема широковещательной информации из базовой станции посредством терминала в системе беспроводной связи. Данное раскрытие относится к технологии связи для схождения технологии Интернета вещей (IoT) с системами связи пятого поколения (5G), спроектированными с возможностью поддерживать системы после четвертого поколения (4G) с более высокой скоростью передачи данных, и к системе для означенного. Данное раскрытие может применяться к интеллектуальным услугам (например, к интеллектуальным домам, интеллектуальным зданиям, интеллектуальным городам, интеллектуальным автомобилям или соединенным автомобилям, здравоохранению, цифровому обучению, розничной торговле, связанным с защитой и безопасностью услугам и т.д.) на основе технологии 5G-связи и связанной с IoT технологии.

[42] В нижеприведенном описании, термины, упоминающие широковещательную информацию, термины, упоминающие управляющую информацию, термины, связанные с покрытием связи, термины, упоминающие изменения состояния (например, событие), термины, упоминающие сетевые объекты, термины, упоминающие сообщения, термины, упоминающие элементы устройства, и т.п. иллюстративно используются для удобства. Следовательно, данное раскрытие не ограничено посредством терминов при использовании ниже, и могут использоваться другие термины, упоминающие субъекты, имеющие эквивалентный технический смысл.

[43] В нижеприведенном описании, некоторые термины и названия, заданные в LTE- или NR-стандартах Партнерского проекта третьего поколения (3GPP), могут использоваться для удобства описания. Тем не менее, данное раскрытие не ограничено посредством этих терминов и названий и может применяться аналогичным образом к системам, которые соответствуют другим стандартам.

[44] Система беспроводной связи совершенствуется в систему широкополосной беспроводной связи для предоставления услуг высокоскоростной и высококачественной передачи пакетных данных с использованием таких стандартов связи, как высокоскоростной пакетный доступ (HSPA) 3GPP, LTE (стандарт долгосрочного развития или усовершенствованный универсальный наземный радиодоступ (E-UTRA)), усовершенствованный стандарт LTE (LTE-A), стандарт LTE Pro, стандарт высокоскоростной передачи пакетных данных (HRPD) 3GPP2, стандарт сверхширокополосной связи для мобильных устройств (UMB), IEEE 802.16e и т.п., а также типичных голосовых услуг.

[45] В качестве примера системы широкополосной беспроводной связи, LTE-система использует схему мультиплексирования с ортогональным частотным разделением каналов (OFDM) в нисходящей линии связи (DL) и использует схему множественного доступа с частотным разделением каналов с одной несущей (SC-FDMA) в восходящей линии связи (UL). Восходящая линия связи указывает линию радиосвязи, через которую абонентское устройство (UE) (или мобильная станция (MS)) передает данные или управляющие сигналы в базовую станцию (BS) (усовершенствованный узел B), и нисходящая линия связи указывает линию радиосвязи, через которую базовая станция передает данные или управляющие сигналы в UE. Вышеуказанная схема множественного доступа разделяет данные или управляющую информацию соответствующих пользователей посредством выделения и управления частотно-временными ресурсами для передачи данных или управляющей информаций для каждого пользователя таким образом, чтобы не допускать перекрытия друг друга, т.е. таким образом, чтобы устанавливать ортогональность.

[46] 5G-система связи, которая представляет собой пост-LTE-систему связи, должна отражать и поддерживать различные требования пользователей, поставщиков услуг и т.п.. Услуги, рассматриваемые в 5G-системе связи, включают в себя связь на основе усовершенствованного стандарта широкополосной связи для мобильных устройств (eMBB), массовую машинную связь (mMTC), сверхнадежную связь с низкой задержкой (URLLC) и т.п.

[47] Согласно некоторым примерным вариантам осуществления, eMBB направлен на предоставление скорости передачи данных выше скорости, поддерживаемой посредством существующего стандарта LTE, LTE-A или LTE Pro. Например, в примерной 5G-системе связи, eMBB должен предоставлять пиковую скорость передачи данных в 20 Гбит/с в нисходящей линии связи и пиковую скорость передачи данных в 10 Гбит/с в восходящей линии связи для одной базовой станции. Кроме того, примерная 5G-система связи должна предоставлять увеличенную воспринимаемую пользователями скорость передачи данных в UE, а также максимальную скорость передачи данных. Чтобы удовлетворять таким требованиям, технологии передачи/приема, включающие в себя дополнительно усовершенствованную технологию передачи со многими входами и многими выходами (MIMO), должны улучшаться. Помимо этого, скорость передачи данных, требуемая для 5G-системы связи, может получаться с использованием полосы пропускания частот более чем в 20 МГц в полосе частот в 3-6 ГГц либо в 6 ГГц или более вместо передачи сигналов с использованием полосы пропускания передачи вплоть до 20 МГц в полосе частот в 2 ГГц, используемой в LTE.

[48] Помимо этого, считается, что mMTC поддерживает услуги поддержки приложений, такие как Интернет вещей (IoT) в 5G-системе связи; mMTC имеет такие требования, как поддержка соединения большого числа UE в соте, улучшенное покрытие UE, большее время работы от аккумулятора, уменьшение затрат UE и т.п., чтобы эффективно предоставлять Интернет вещей. Поскольку Интернет вещей предоставляет функции связи при предоставлении в различные датчики и различные устройства, он должен поддерживать большое число UE (например, 1000000 UE/км²) в соте. Помимо этого, UE, поддерживающие mMTC, могут требовать более широкого покрытия, чем UE для других услуг, предоставляемых посредством 5G-системы связи, поскольку UE с большой вероятностью должны быть расположены в зоне молчания, к примеру, в подвале здания, который не покрывается сотой вследствие характера услуги. UE, поддерживающее mMTC, должно быть выполнено с возможностью быть недорогим и может требовать очень продолжительного времени работы от аккумулятора, поскольку затруднительно часто заменять аккумулятор UE.

[49] В завершение, URLLC, которая представляет собой услугу сотовой беспроводной связи для решения критически важных задач, может использоваться для дистанционного управления для роботов или машин, промышленной автоматизации, беспилотных летательных аппаратов, удаленного предоставления медицинских услуг, систем экстренного оповещения и т.п. Таким образом, URLLC должна предоставлять связь со сверхнизкой задержкой и сверхвысокой надежностью. Например, услуга, поддерживающая URLLC, должна удовлетворять задержке в радиоинтерфейсе менее чем в 0,5 мс и также требует частоты ошибок по пакетам в 10^-5 или меньше. Следовательно, для услуг, поддерживающих URLLC, 5G-система должна предоставлять интервал времени передачи (TTI), меньший TTI других услуг, и также требует проектного решения для назначения большого количества ресурсов в полосе частот, с тем чтобы обеспечивать надежность линии связи. Тем не менее, вышеописанные mMTC, URLLC и eMBB представляют собой только примеры различных типов услуг, и типы услуг, к которым является применимым данное раскрытие, не ограничены вышеописанными примерами.

[50] Вышеописанные услуги, рассматриваемые в примерной 5G-системе связи, должны сходиться друг с другом, с тем чтобы предоставляться на основе одной инфраструктуры. Таким образом, соответствующие услуги предпочтительно интегрируются в одну систему и управляются и передаются в одной интегрированной системе, вместо независимой работы, для эффективного регулирования и управления ресурсами.

[51] Кроме того, в нижеприведенном описании примерных вариантов осуществления данного раскрытия, в качестве примера приводятся LTE-, LTE-A-, LTE Pro- или NR-системы, но примерные варианты осуществления данного раскрытия могут применяться к другим системам связи, имеющим аналогичные уровни техники или типы каналов. Помимо этого, на основе определений специалистами в данной области техники, примерные варианты осуществления данного раскрытия также могут применяться к другим системам связи через некоторые модификации без существенного отступления от объема данного раскрытия.

[52] При использовании в нижеприведенном описании, термины, упоминающие широковещательную информацию, термины, упоминающие управляющую информацию, термины, связанные с покрытием связи, термины, упоминающие изменения состояния (например, событие), термины, упоминающие сетевые объекты, термины, упоминающие сообщения, термины, упоминающие элементы устройства, и т.п. иллюстративно используются для удобства. Следовательно, данное раскрытие не ограничено посредством терминов при использовании ниже, и могут использоваться другие термины, упоминающие субъекты, имеющие эквивалентный технический смысл.

[53] В нижеприведенном описании, некоторые термины и названия, заданные в стандартах долгосрочного развития Партнерского проекта третьего поколения (3GPP LTE), могут использоваться для удобства описания. Тем не менее, данное раскрытие не ограничено посредством этих терминов и названий и может применяться аналогичным образом к системам, которые соответствуют другим стандартам.

[53] Фиг. 1 иллюстрирует примерную базовую структуру частотно-временной области, которая представляет собой область радиоресурсов, в которой данные или канал управления передаются в примерной системе беспроводной связи.

[54] Ссылаясь на фиг. 1, горизонтальная ось представляет временную область, и вертикальная ось представляет частотную область. Базовая единица ресурса во временной и в частотной области представляет собой элемент 1-01 ресурсов (RE) и может задаваться как один символ 1-02 с мультиплексированием с ортогональным частотным разделением каналов (OFDM) во временной области и одна поднесущая 1-03 в частотной области. В частотной области, (например, 12) последовательных RE могут конфигурировать один блок 1-04 ресурсов (RB).

[55] Фиг. 2 иллюстрирует структуру кадра, субкадра и слота в примерной 5G-системе.

[56] Фиг. 2 иллюстрирует пример структуры кадра 2-00, субкадра 2-01 и слота 2-02. 1 кадр 2-00 может задаваться как 10 мс. 1 субкадр 2-01 может задаваться как 1 мс, и 1 кадр 2-00 может быть сконфигурирован посредством 10 субкадров 2-01 в сумме. 1 слот 2-02 или 2-03 может задаваться как 14 OFDM-символов (т.е. число символов в расчете на слот ( ) может иметь значение 14). 1 субкадр 2-01 может быть сконфигурирован посредством одного или нескольких слотов 2-02 и 2-03, и число слотов 2-02 и 2-03 в расчете на 1 субкадр 2-01 может отличаться согласно конфигурационному значению 2-04 или 2-05 (μ) для разнесения поднесущих.

[57] В примере по фиг. 2, проиллюстрированы случай, в котором конфигурационное значение (μ) разнесения поднесущих имеет значение 0 (указывается посредством ссылки с номером 2-04), и случай, в котором конфигурационное значение (μ) разнесения поднесущих имеет значение 1 (указывается посредством ссылки с номером 2-05). В случае μ=0 (указывается посредством ссылки с номером 2-04), 1 субкадр 2-01 может включать в себя 1 слот 2-02, и в случае μ=1 (указывается посредством ссылки с номером 2-05), 1 субкадр 2-01 может включать в себя два слота 2-03. Таким образом, число слотов в расчете на 1 субкадр ( ) может отличаться согласно конфигурационному значению (μ) разнесения поднесущих, и, соответственно, число слотов в расчете на 1 кадр ( ) может отличаться. Число слотов в расчете на субкадр ( ) и число слотов в расчете на кадр ( ) согласно каждой конфигурации (μ) разнесения поднесущих могут задаваться в качестве нижеприведенной таблицы 1.

[58] Табл. 1

μ 0 14 10 1 1 14 20 2 2 14 40 4 3 14 80 8 4 14 160 16 5 14 320 32

[59] В NR, одна компонентная несущая (CC) или обслуживающая сота может включать в себя вплоть до 250 RB или более. Следовательно, когда UE всегда принимает всю полосу пропускания обслуживающей соты, к примеру, в LTE, потребление мощности UE может быть экстремальным. Чтобы разрешать эту проблему, базовая станция может конфигурировать одну или более частей полосы пропускания (BWP) для UE таким образом, чтобы поддерживать UE с возможностью изменять область приема в соте.

[60] В NR, базовая станция может конфигурировать "начальную BWP", которая представляет собой полосу пропускания базового набора #0 (или общего пространства поиска (CSS)), для UE через MIB. После этого, базовая станция может конфигурировать первую BWP UE через передачу служебных RRC-сигналов и может уведомлять UE относительно одной конфигурационной BWP-информации, которая может указываться через управляющую информацию нисходящей линии связи (DCI), в будущем. После этого, базовая станция может уведомлять UE относительно BWP-идентификатора через DCI, с тем чтобы указывать то, какую полосу частот должно использовать UE. В ситуации, когда UE не принимает DCI в текущей выделенной BWP в течение конкретного периода времени или более, UE может возвращаться в "BWP по умолчанию" и пытаться принимать DCI.

[61] Фиг. 3 иллюстрирует примерную конфигурацию для части полосы пропускания в системе беспроводной связи согласно примерному варианту осуществления данного раскрытия.

[62] Ссылаясь на фиг. 3, полоса 3-00 пропускания UE может включать в себя две BWP, т.е. BWP #1 3-01 и BWP #2 3-02. Базовая станция может конфигурировать одну или несколько BWP для UE и может конфигурировать фрагменты информации, как показано в нижеприведенной таблице 2, для каждой части полосы пропускания.

[63] Табл. 2

Конфигурационная информация 1 Полоса пропускания части полосы пропускания (число PRB, составляющих часть полосы пропускания) Конфигурационная информация 2 Частотная позиция части полосы пропускания (эта информация может включать в себя значение смещения по сравнению с опорной точкой, при этом опорная точка может включать в себя, например, центральную частоту несущей, сигнал синхронизации, растр сигнала синхронизации и т.д.), Конфигурационная информация 3 Нумерология части полосы пропускания (например, разнесение поднесущих, длина циклического префикса (CP) и т.д.) Другие

[64] В дополнение к конфигурационной информации, описанной в таблице 2, различные параметры, связанные с BWP, могут конфигурироваться для UE. Информация, описанная выше, может передаваться посредством базовой станции в UE через передачу служебных сигналов верхнего уровня, например, передачу служебных RRC-сигналов. По меньшей мере, одна BWP из сконфигурированных одной или более BWP может активироваться. Информация, указывающая то, активирована или нет сконфигурированная BWP, может полустатически передаваться из базовой станции в UE через передачу служебных RRC-сигналов либо может динамически передаваться через элемент MAC-управления (CE) или DCI.

[65] Конфигурация BWP, поддерживаемой посредством вышеописанной примерной 5G-системы связи, может использоваться в различных целях.

[66] Например, в ситуации, когда полоса пропускания, поддерживаемая посредством UE, меньше полосы пропускания системы, полоса пропускания, поддерживаемая посредством UE, может поддерживаться через BWP-конфигурацию. Например, частотная позиция (конфигурационная информация 2) BWP в таблице 2 конфигурируется для UE, с тем чтобы обеспечивать возможность UE передавать или принимать данные в конкретной частотной позиции в полосе пропускания системы.

[67] В качестве другого примера, базовая станция может конфигурировать множественные BWP в UE для целей поддержки различных нумерологий. Например, чтобы поддерживать передачу/прием данных в/из предварительно определенного UE посредством использования разнесения поднесущих в 15 кГц и разнесения поднесущих в 30 кГц, две BWP могут быть выполнены с возможностью использовать разнесение поднесущих в 15 кГц и разнесение поднесущих в 30 кГц, соответственно. Различные BWP могут мультиплексироваться с частотным разделением каналов (FDM-мультиплексироваться), и при попытке передавать или принимать данные с конкретным разнесением поднесущих, BWP, сконфигурированная с соответствующим разнесением поднесущих, может активироваться.

[68] В качестве еще одного другого примера, базовая станция может конфигурировать, в UE, BWP, имеющие полосы пропускания различных размеров, для целей уменьшения потребления мощности UE. Например, когда UE поддерживает очень большую полосу пропускания, например, полосу пропускания в 100 МГц и передает или принимает данные через соответствующую полосу пропускания, передача или прием может приводить к очень высокому потреблению мощности в UE. В частности, когда UE выполняет мониторинг на необязательных каналах управления нисходящей линии связи с излишне большой полосой пропускания в 100 МГц, даже когда отсутствует траффик, мониторинг может быть очень неэффективным с точки зрения потребления мощности. Следовательно, чтобы уменьшать потребление мощности UE, базовая станция может конфигурировать, для UE, BWP относительно небольшой полосы пропускания, например, BWP В 20 МГц. В ситуации без траффика, UE может выполнять операцию мониторинга для BWP В 20 МГц. Когда данные присутствуют в или для UE, UE может передавать или принимать данные в BWP в 100 МГц согласно индикатору базовой станции.

[69] Фиг. 4 иллюстрирует способ изменения динамической конфигурации для части полосы пропускания согласно примерному варианту осуществления данного раскрытия.

[70] Ссылаясь на фиг. 4, как описано в таблице 2, базовая станция может конфигурировать одну или более частей полосы пропускания для UE и может уведомлять UE относительно информации относительно полосы пропускания части полосы пропускания, частотной позиции части полосы пропускания и нумерологии части полосы пропускания в качестве конфигурации для каждой части полосы пропускания. Показанные на фиг. 4 две части полосы пропускания, т.е. первая часть 4-05 полосы пропускания (BWP #1) и вторая часть 4-10 полосы пропускания (BWP #2), в полосе пропускания UE 4-00 могут быть сконфигурированы в UE. Одна или несколько частей полосы пропускания в сконфигурированной полосе пропускания могут активироваться, и пример, в котором одна часть полосы пропускания активируется, рассматривается на фиг. 4. BWP #1 4-05 из частей полосы пропускания, сконфигурированных в слоте #0 4-25, активируется, UE может отслеживать физический канал управления нисходящей линии связи (PDCCH) в первом базовом наборе #1 4-45, сконфигурированном в BWP #1 4-05, и данные 4-55 могут передаваться или приниматься в BWP #1 4-05. Область управления, в которой UE принимает этот PDCCH, может отличаться согласно части полосы пропускания, которая активируется, из сконфигурированных частей полосы пропускания, и полоса пропускания, в которой UE отслеживает PDCCH, может варьироваться соответствующим образом.

[71] Базовая станция дополнительно может передавать, в UE, индикатор для переключения конфигурации части полосы пропускания. Здесь, переключение конфигурации части полосы пропускания может считаться аналогичным операции активации конкретной части полосы пропускания (например, изменения активации с части A полосы пропускания на часть B полосы пропускания). Базовая станция может передавать индикатор переключения конфигурации в UE в конкретном слоте. UE может принимать индикатор переключения конфигурации из базовой станции и затем может определять часть полосы пропускания, которая должна активироваться, посредством применения переключенной конфигурации согласно индикатору переключения конфигурации с конкретного момента времени. Помимо этого, UE может отслеживать этот PDCCH в области управления, сконфигурированной в активированной части полосы пропускания.

[72] На фиг. 4, базовая станция может передавать, в UE, индикатор 4-15 переключения конфигурации, который указывает переключение активированной части полосы пропускания с существующей BWP #1 4-05 на BWP #2 4-10, в слоте #1 4-30. После приема соответствующего индикатора, UE может активировать BWP #2 4-10 согласно контенту индикатора. Здесь, может требоваться время 4-20 перехода для переключения части полосы пропускания, и, соответственно, может определяться момент времени, когда активная часть полосы пропускания переключается и применяется. Фиг. 4 иллюстрирует случай, в котором время 4-20 перехода в один слот требуется после того, как индикатор 4-15 переключения конфигурации принимается. Передача или прием данных может не выполняться в течение времени 4-20 перехода (указывается посредством ссылки с номером 4-60). Соответственно, часть #2 4-10 полосы пропускания активируется в слоте #2 4-35 и слоте #3 4-40, и в силу этого передача либо прием канала управления или данных может выполняться через соответствующую часть полосы пропускания.

[73] Базовая станция может предварительно конфигурировать одну или несколько частей полосы пропускания для UE через передачу служебных сигналов верхнего уровня (например, передачу служебных RRC-сигналов), и индикатор 4-15 переключения конфигурации может указывать активацию посредством преобразования в одну из конфигураций частей полосы пропускания, предварительно сконфигурированных посредством базовой станции. Например, индикатор log2N битов может выбирать и указывать одну из N предварительно сконфигурированных частей полосы пропускания. Нижеприведенная таблица 3 представляет собой пример указания конфигурационной информации для части полосы пропускания посредством использования 2-битового индикатора.

[74] Табл. 3

Значение индикатора Конфигурация частей полосы пропускания 00 Конфигурация A частей полосы пропускания, осуществленная через передачу служебных сигналов верхнего уровня 01 Конфигурация B частей полосы пропускания, осуществленная через передачу служебных сигналов верхнего уровня 10 Конфигурация C частей полосы пропускания, осуществленная через передачу служебных сигналов верхнего уровня 11 Конфигурация D частей полосы пропускания, осуществленная через передачу служебных сигналов верхнего уровня

[75] Индикатор 4-15 переключения конфигурации для части полосы пропускания, описанной на фиг. 4, может переноситься из базовой станции в UE в форме передачи в служебных сигналах элементов управления (CE) на уровне управления доступом к среде (MAC) или передачи служебных L1-сигналов (например, общей DCI, общей для групп DCI и конкретной для UE DCI).

[76] Согласно индикатору 4-15 переключения конфигурации для части полосы пропускания, описанной на фиг. 4, момент времени, в который должна применяться активация части полосы пропускания, может определяться следующим образом. Момент времени, в который должно применяться переключение конфигурации, может определяться на основе предварительно заданного значения (например, применяться после N (≥1) слотов после приема индикатора переключения конфигурации), может конфигурироваться посредством базовой станции для UE через передачу служебных сигналов верхнего уровня (например, передачу служебных RRC-сигналов) либо может частично включаться в контент индикатора 4-15 переключения конфигурации и передаваться. Альтернативно, момент времени, в который применяется переключение конфигурации, может определяться посредством комбинации вышеописанных способов. После приема индикатора 4-15 переключения конфигурации для части полосы пропускания, UE может применять переключение конфигурации с момента времени, полученного посредством вышеописанного способа.

[77] Фиг. 5 иллюстрирует набор управляющих ресурсов (базовый набор), через который канал управления нисходящей линии связи передается в примерной 5G-системе согласно примерному варианту осуществления данного раскрытия.

[78] Ссылаясь на пример по фиг. 5, часть 5-10 полосы пропускания UE сконфигурирована в частотной области, и два набора управляющих ресурсов (базовый набор #1 5-01 и базовый набор #2 5-02) сконфигурированы в 1 слоте 5-20 во временной области. Наборы 5-01 и 5-02 управляющих ресурсов могут быть сконфигурированы в конкретном частотном ресурсе 5-03 во всей части 5-10 полосы пропускания UE в частотной области. Наборы 5-01 и 5-02 управляющих ресурсов могут быть сконфигурированы с одним или несколькими OFDM-символами во временной области, и это может задаваться как длительность 5-04 набора управляющих ресурсов. Ссылаясь на упомянутый пример, проиллюстрированный на фиг. 5, базовый набор #1 5-01 сконфигурирован с длительностью набора управляющих ресурсов в два символа, и базовый набор #2 5-02 сконфигурирован с длительностью набора управляющих ресурсов в один символ.

[79] Вышеописанный набор управляющих ресурсов в 5G-системе может быть сконфигурирован для UE посредством базовой станции через передачу служебных сигналов верхнего уровня (например, системную информацию, блок главной информации (MIB) или передачу служебных сигналов на уровне управления радиоресурсами (RRC)). Конфигурация набора управляющих ресурсов для UE может пониматься как предоставление информации, такой как идентификационные данные набора управляющих ресурсов, частотная позиция набора управляющих ресурсов, длина символа набора управляющих ресурсов и т.п. Информация для конфигурации набора управляющих ресурсов для UE может включать в себя, например, фрагменты информации согласно таблице 4-1.

[80] Табл. 4-1

[81]

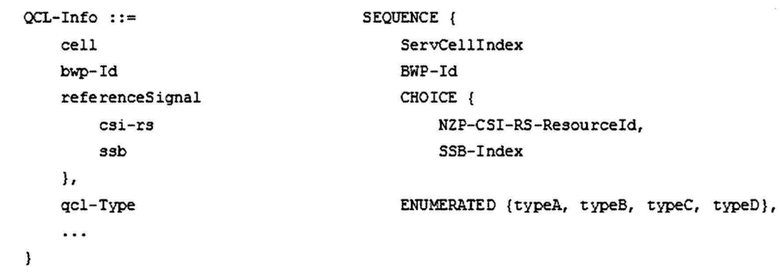

[82] В таблице 4-1, конфигурационная информация tci-StatesPDCCH (или просто TCI-состояние) может включать в себя информацию относительно одного или нескольких индексов блока(ов) сигналов синхронизации (SS)/физических широковещательных каналов (PBCH) (называемых "SSB" или "SS/PBCH-блоком"), которые находятся во взаимосвязи на основе квазисовместного размещения (QCL) с опорным сигналом демодуляции (DMRS), передаваемым в соответствующем индексе области управления или опорного сигнала информации состояния канала (CSI-RS).

[83] В системе беспроводной связи, один или более различных антенных портов могут альтернативно быть одним или более каналами, сигналами и комбинациями вышеозначенного, но в примерном описании данного раскрытия, в будущем, для удобства, они совместно называются "различными антенными портами", которые могут быть ассоциированы друг с другом посредством QCL-конфигурации, как показано в нижеприведенной таблице 4-2.

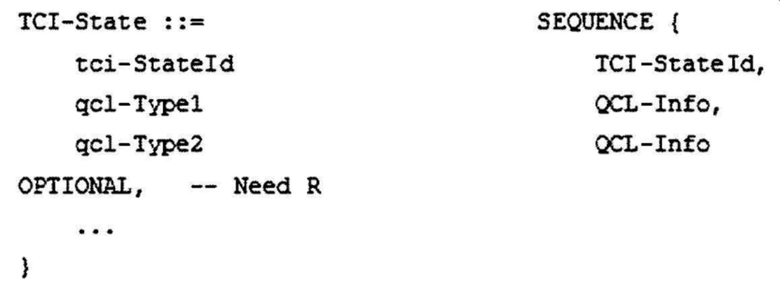

[84] Табл. 4-2

[85]

[86] В частности, QCL-конфигурация может соединять два различных антенных порта во взаимосвязи целевого антенного (QCL)-порта и опорного антенного (QCL)-порта, и UE может применять (или предполагать) все или некоторые статистические характеристики канала, измеренные на опорном антенном порту (например, крупномасштабные параметры канала, такие как доплеровский сдвиг, доплеровский разброс, средняя задержка, разброс задержки, среднее усиление, пространственные Rx-(или Tx-)параметры и т.п. либо коэффициент пространственной фильтрации при приеме или коэффициент пространственной фильтрации при передаче UE) в ходе приема в целевом антенном порту.

[87] Целевой антенный порт означает антенный порт для передачи канала или сигнала, сконфигурированного через конфигурацию верхнего уровня, включающую в себя QCL-конфигурацию, либо антенный порт для передачи канала или сигнала, к которому применяется TCI-состояние, указывающее QCL-конфигурацию.

[88] Опорный антенный порт означает антенный порт для передачи канала или сигнала, указываемого (задаваемого) посредством параметра referenceSignal в QCL-конфигурации.

[89] В частности, статистические характеристики канала, заданные посредством QCL-конфигурации (указывается посредством параметра qcl-Type в QCL-конфигурации), могут классифицироваться следующим образом согласно QCL-типу.

[90] * "QCL-тип A": {доплеровский сдвиг, доплеровский разброс, средняя задержка, разброс задержки}

[91] * "QCL-тип B": {доплеровский сдвиг, доплеровский разброс}

[92] * "QCL-тип C": {доплеровский сдвиг, средняя задержка}

[93] * "QCL-тип D": {пространственный Rx-параметр}

[94] QCL-типы не ограничены вышеуказанными четырьмя типами, и не все возможные комбинации перечисляются.

[95] Выше, QCL-тип A представляет собой QCL-тип, используемый, когда можно обращаться ко всем статистическим характеристикам, измеримым на частотной и временной осях, поскольку как полоса пропускания, так и передающая секция целевого антенного порта являются достаточными по сравнению с полосой пропускания и передающей секцией опорного антенного порта (т.е. в случае, если число выборок и полоса частот/время передачи целевого антенного порта на частотной оси и на временной оси больше числа выборок и полосы частот/времени передачи опорного антенного порта).

[96] QCL-тип B представляет собой QCL-тип, используемый, когда полоса пропускания целевого антенного порта является достаточной для того, чтобы измерять статистические характеристики, которые являются измеримыми на частотной оси, т.е. доплеровский сдвиг и доплеровские разбросы.

[97] QCL-тип C представляет собой QCL-тип, используемый, когда можно обращаться только к статистике первого порядка, т.е. к доплеровскому сдвигу и средней задержке, поскольку полоса пропускания и передающая секция целевого антенного порта являются недостаточными для того, чтобы измерять статистику второго порядка, т.е. доплеровский разброс и разбросы задержки.

[98] QCL-тип D представляет собой QCL-тип, сконфигурированный, когда значения пространственного фильтра приема, используемые при приеме опорного антенного порта, могут использоваться при приеме целевого антенного порта.

[99] С другой стороны, базовая станция может конфигурировать или указывать вплоть до двух QCL-конфигураций на одном целевом антенном порту через следующую конфигурацию TCI-состояния, как показано в таблице 4-3.

[100] Табл. 4-3

[101]

[102] Первая QCL-конфигурация из двух QCL-конфигураций, включенных в одну конфигурацию TCI-состояния, может быть выполнена с возможностью представлять собой одно из QCL-типа A, QCL-типа B и QCL-типа C. Здесь, конфигурируемый QCL-тип указывается согласно типам целевого антенного порта и опорного антенного порта и подробно описывается ниже. Помимо этого, вторая QCL-конфигурация из двух QCL-конфигураций, включенных в одну конфигурацию TCI-состояния, может быть выполнена с возможностью представлять собой QCL-тип D и может быть опускаемой в некоторых случаях.

[103] Фиг. 6 иллюстрирует процедуру обеспечения сообщений с характеристиками UE согласно примерным вариантам осуществления данного раскрытия.

[104] В LTE- и NR-системах, UE может выполнять процедуру обеспечения сообщений с поддерживаемыми UE характеристиками в соответствующую базовую станцию при соединении с обслуживающей базовой станцией. В нижеприведенном описании, это называется "сообщением с характеристиками UE".

[105] Базовая станция может передавать сообщение с запросом характеристик UE, запрашивающее сообщение с характеристиками, в UE, которое находится в соединенном состоянии, на этапе 601. Сообщение с запросом характеристик UE может включать в себя запрос характеристик UE для каждого RAT-типа. Запрос для каждого RAT-типа может включать в себя информацию полосы частот для запроса характеристик UE.

[106] Дополнительно, сообщение с запросом характеристик UE может включать в себя несколько RAT-типов в одном контейнере RRC-сообщений. Альтернативно, согласно другому варианту осуществления, сообщение с запросом характеристик UE, включающее в себя запрос для каждого RAT-типа, может передаваться несколько раз в UE. Таким образом, запрос характеристик UE может повторно передаваться несколько раз, и UE может конфигурировать сообщение с информацией характеристик UE, соответствующее повторному запросу характеристик UE, и выполнять несколько обеспечений сообщения с информацией характеристик UE.

[107] В NR-системе, базовая станция может запрашивать характеристики UE для MR-DC, включающего в себя NR, LTE и EN-DC. Базовая станция может передавать сообщение с запросом характеристик UE после того, как UE устанавливает соединение с базовой станцией, и может запрашивать обеспечение сообщений с характеристиками UE при любом условии, если базовой станции требуется.

[108] UE, которое принимает запрос на сообщение с характеристиками UE из базовой станции, может конфигурировать или получать характеристики UE согласно информации полосы частот и RAT-типу, которые включаются в сообщение с запросом характеристик UE.

[109] Между тем, согласно примерному варианту осуществления данного раскрытия, характеристики UE могут включать в себя информацию относительно того, поддерживает или нет UE операцию множественной TRP. Помимо этого, характеристики UE могут включать в себя информацию относительно того, поддерживает или нет UE операцию множественной TRP для межсотовой передачи. Соответственно, характеристики UE могут называться "связанными с множественной TRP характеристиками".

[110] После того, как характеристики UE сконфигурированы, UE может передавать сообщение с информацией характеристик UE, включающее в себя характеристики UE, в базовую станцию на этапе 602. На основе характеристик UE, принимаемых из UE, базовая станция затем может выполнять соответствующую диспетчеризацию и управление передачей/приемом для соответствующего UE.

[111] Фиг. 7 иллюстрирует конфигурацию координированного антенного порта согласно примерным вариантам осуществления данного раскрытия.

[112] Ссылаясь на фиг. 7, проиллюстрирован пример выделения радиоресурсов для каждой точки приема-передачи (TRP) согласно схеме объединенной передачи (JT) и ситуации.

[113] На фиг. 7, ссылка с номером 700 иллюстрирует когерентную объединенную передачу (C-JT), поддерживающую когерентное предварительное кодирование между соответствующими сотами, TRP и/или лучами. В случае C-JT, TRP A 705 и TRP B 710 могут передавать идентичные данные (PDSCH), и объединенное предварительное кодирование может выполняться в нескольких TRP. Это можно понимать как то, что идентичные DMRS-порты передаются в TRP A 705 и TRP B 710 (например, DMRS-порты A и B передаются в обеих TRP). В этом случае, UE 715 может принимать один фрагмент DCI-информации для приема одного PDSCH, демодулированного посредством опорного сигнала, принимаемого через DMRS-порты A и B.

[114] На фиг. 7, ссылка с номером 720 иллюстрирует некогерентную объединенную передачу (NC-JT), поддерживающую некогерентное предварительное кодирование между соответствующими сотами, TRP и/или лучами. В случае NC-JT, различные PDSCH могут передаваться в соответствующих сотах, TRP и/или лучах, и отдельное предварительное кодирование может применяться к каждому PDSCH. Это можно понимать как то, что TRP A 725 и TRP B 730 могут передавать различные DRMS-порты (например, TRP A передает DMRS-порт A, и TRP B передает DMRS-порт B). В этом случае, UE 735 может принимать два типа DCI-информации для приема PDSCH A, демодулированного посредством DMRS-порта A, и PDSCH B, демодулированного посредством другого DMRS-порта B.

[115] Чтобы поддерживать NC-JT для передачи данных в UE в двух или более точках передачи одновременно, необходимо выделять PDSCH, передаваемые в двух (или более) различных точках передачи через один PDCCH, либо выделять PDSCH, передаваемые в двух или более различных точках передачи через несколько PDCCH. UE может получать взаимосвязь на основе соединения по принципу квазисовместного размещения (QCL) между соответствующими опорными сигналами или между каналами, на основе передачи служебных L1/L2/L3-сигналов, и эффективно оценивать крупномасштабные параметры каждого опорного сигнала или канала согласно этому. Если точка передачи опорного сигнала или канала отличается, затруднительно совместно использовать крупномасштабные параметры между собой. Следовательно, базовая станция должна одновременно уведомлять UE относительно информации квазисовместного размещения относительно двух или более точек передачи через два или более TCI-состояний при выполнении координированной передачи.

[116] Если некогерентная координированная передача поддерживается через несколько PDCCH, т.е. в случае, если два или более PDCCH выделяют два или более PDSCH для идентичной обслуживающей соты и идентичной части полосы пропускания одновременно, два или более TCI-состояний могут выделяться для соответствующих PDSCH или DMRS-портов через соответствующие PDCCH. С другой стороны, если некогерентная координированная передача поддерживается через один PDCCH, т.е. в случае, если один PDCCH выделяет два или более PDSCH для идентичной обслуживающей соты и идентичной части полосы пропускания одновременно, два или более TCI-состояний могут выделяться для соответствующих PDSCH или DMRS-портов через один PDCCH.

[117] Если предполагается, что DMRS-порты, выделенные для UE в конкретный момент времени, разделяются на группу A DMRS-портов, передаваемую в точке A передачи, и группу B DMRS-портов, передаваемую в точке B передачи, два или более TCI-состояний могут соединяться с соответствующими группами DMRS-портов, чтобы оценивать каналы, на основе различных QCL-допущений для соответствующих групп. Между тем, различные DMRS-порты могут мультиплексироваться с кодовым разделением каналов (CDM), мультиплексироваться с частотным разделением каналов (FDM) или мультиплексироваться во временной области (TDM), с тем чтобы увеличивать точность измерения характеристик канала и уменьшать нагрузку при передаче. Если DMRS-порты, которые должны CDM-мультиплексироваться, из вышеуказанных DMRS-портов совместно называются "CDM-группой", может быть важным обеспечивать то, что DMRS-порты, существующие в идентичной CDM-группе, не имеют различных TCI-состояний, поскольку, когда DMRS-порты в CDM-группе имеют аналогичные характеристики каналов для соответствующих портов, кодовое мультиплексирование выполняется хорошо (т.е. в случае, если характеристики каналов для соответствующих портов являются аналогичными, различение с использованием кода ортогонального покрытия (OCC) может быть выполнено).

[118] Между тем, операция передачи данных через множественные TRP, как описано выше, может называться "операцией множественной TRP (M-TRP)". Помимо этого, операция передачи данных через множественные соты в множественных TRP может называться "операцией межсотовой множественной TRP". Примерные варианты осуществления данного раскрытия предлагают способы для операции межсотовой множественной TRP.

[119] Для операции межсотовой множественной TRP (M-TRP), требуется способ для конфигурирования межсотовой передачи. Например, межсотовая передача может быть сконфигурирована через межсотовую конфигурационную информацию, и межсотовая конфигурационная информация может включать в себя по меньшей мере один тип информации, такой как единица и способ для конфигурирования межсотовой передачи, единица и способ для группировки сот и информация для идентификации соты (например, идентификатор соты или идентификатор обслуживающей соты). Тем не менее, примерные варианты осуществления данного раскрытия не ограничены этим, и вышеописанная информация может не включаться в межсотовую конфигурационную информацию, и любая информация, связанная с межсотовой передачей, может включаться в нее. Помимо этого, SSB-шаблон (ssb-PositionsInBurst, ssb-periodicityServingCell), разнесение поднесущих (subcarrier Spacing), частота (absoluteFrequencySSB) и т.д. могут включаться в нее.

[120] Дополнительно, межсотовая конфигурационная информация также может называться "конфигурационной информацией", "конфигурационной информацией сот" и т.п., в качестве терминов, упоминающих конфигурационную информацию сот для межсотовой координированной передачи. Помимо этого, примерные варианты осуществления данного раскрытия могут применяться к межсотовой координированной передаче с множественной TRP через обслуживающие соты и межсотовой координированной передаче с множественной TRP через обслуживающие соты и необслуживающие соты.

[121] Фиг. 8A-8D являются схемами, иллюстрирующими сценарии конфигурирования множественной TRP согласно примерным вариантам осуществления данного раскрытия.

[122] Ссылаясь на фиг. 8A, фиг. 8A иллюстрирует операцию 810 на основе внутрисотовой множественной TRP, в котором одна или более TRP работают в одной конфигурации обслуживающих сот. Согласно фиг. 8A, поскольку базовая станция передает конфигурацию для каналов и сигналов, передаваемых в различных TRP, посредством ее включения в одну конфигурацию обслуживающих сот, несколько TRP работают на основе одного ServingCellIndex. Соответственно, поскольку имеется один ServingCellIndex, сота может быть сконфигурирована с использованием идентичного физического идентификатора соты. В этой ситуации, требуется способ различения межсотовых ресурсов в ресурсах частотной области (например, частота/канал/полоса частот) либо выделения различных межсотовых ресурсов в ресурсах временной области для отличения, посредством UE, сот. Тем не менее, может быть более ресурсоэффективным использовать все выделенные ресурсы в одной компонентной несущей (CC), и в силу этого способ различения сот в форме идентификаторов сот вместо отличения сот с точки зрения временных и частотных ресурсов может использоваться во время планирования развертывания сот.

[123] Следовательно, примерные варианты осуществления данного раскрытия предлагают способ для конфигурирования межсотовой передачи для новой M-TRP на основе информации идентификаторов новых сот или связанной с сотами информации (либо может называться "координированной конфигурационной информацией сот", "координированной связанной с сотами информацией" и т.д.). Таким образом, данное раскрытие предлагает способ, когда несколько TRP выполняют межсотовую координированную передачу, конфигурирования ее в UE (т.е. уведомления UE в отношении того, соты, выполняющие межсотовую координированную передачу, связаны с различными TRP). Между тем, ниже описывается способ использования идентификатора соты в качестве примера, но данное раскрытие не ограничено этим, и также могут рассматриваться способы использования физического идентификатора соты, индекса обслуживающей соты или отдельного другого идентификатора.

[124] В дальнейшем в этом документе, предлагается примерный способ для конфигурирования соты или группы сот. Способ для конфигурирования соты или группы сот может быть сконфигурирован по-разному согласно сценарию и/или случаю. Примерный способ согласно фиг. 8A-8D может использоваться для межсотовой координированной связи между базовыми станциями (между gNB) или в базовой станции (между gNB). Помимо этого, обратное транзитное соединение и прямое транзитное соединение по фиг. 8A-8D могут применяться как к идеальному обратному транзитному соединению/прямому транзитному соединению, так и к неидеальному обратному транзитному соединению/прямому транзитному соединению. Помимо этого, фиг. 8A-8D могут применяться между соканалами либо между различными каналами и также могут применяться к различным идентификаторам сот или идентичному идентификатору соты.

[125] Сначала ссылаясь на фиг. 8C, фиг. 8C (примерный случай 3) иллюстрирует операцию 830 межсотовой M-TRP в CA-инфраструктуре.

[126] Согласно фиг. 8C, базовая станция может быть выполнена с возможностью включать конфигурацию для каналов и сигналов, передаваемых в различных TRP, в различные конфигурации обслуживающих сот. Другими словами, каждая из TRP имеет независимую конфигурацию обслуживающих сот, и значения FrequencyInfoDLs полос частот, указываемые посредством DownlinkConfigCommon в каждой конфигурации обслуживающих сот, могут указывать, по меньшей мере, некоторые перекрывающиеся полосы частот. Поскольку несколько TRP работают на основе нескольких ServCellIndexes (ServCellIndex #1, ServCellIndex #2), можно использовать отдельный PCI для каждой TRP (один PCI может назначаться в расчете на ServCellIndex). В этом случае, когда различные SSB передаются в TRP 1 и TRP 2, SSB имеют различные PCI-значения (PCI #1 или PCI #2), и UE может принимать PCI-значения посредством различения между ними.

[127] В частности, примерный способ для конфигурирования координированной передачи в нескольких TRP с использованием конфигурационной информации сот заключается в следующем.

[128] Способ 1: Ссылаясь на нижеприведенную таблицу 5, может рассматриваться конфигурирование информации, указывающей активацию или деактивацию информации межсотовой множественной TRP (IntercellForMultiTRP), в конфигурационной информации SpCell (SpCellConfig). В этом случае, следующая информация IntercellForMultiTRP может быть сконфигурирована способом указания активации или деактивации с помощью 1-битовой информации, указывающей активацию, когда информация IntercellForMultiTRP включается, и указывающей деактивацию, когда информация IntercellForMultiTRP не включается. В связи с этим, посредством использования ServCellIndex, межсотовая M-TRP может работать на основе CA-инфраструктуры.

[129] Соответственно, UE может определять то, что SCell или SpCell, в которой IntercellForMultiTRP сконфигурирован как активированный (или имеющая включенный IntercellForMultiTRP), сконфигурирована как взаимодействующий набор для того, чтобы выполнять координированную передачу.

[130] Табл. 5

[131]

[132] Хотя SpCellConfig описывается в качестве примера выше, данное раскрытие этим не ограничено, и то же самое может применяться к конфигурационной SCell-информации (SCellConfig).

[133] Способ 2: В другом примерном варианте осуществления может рассматриваться конфигурирование IntercellForMultiTRP с использованием ServingCellConfig, как показано в таблице 6.

[134] Как описано выше, IntercellForMultiTRP может быть сконфигурирован способом указания активации или деактивации с помощью 1-битовой информации, указывающей активацию, когда информация IntercellForMultiTRP включается, и указывающей деактивацию, когда информация IntercellForMultiTRP не включается. Соответственно, когда IntercellForMultiTRP сконфигурирован как активированный в ServingCellConfig (либо когда IntercellForMultiTRP включается в ServingCellConfig), UE может определять то, что SCell или Spcell, соответствующие ServingCellConfig, выполняют координированную передачу.

[135] Табл. 6

[136]

[137] Способ 3: В другом примерном варианте осуществления координированная связанная с сотами информация может передаваться с использованием передачи служебных сигналов верхнего уровня (RRC) для межсотовой передачи с множественной TRP. Координированная связанная с сотами информация может включаться в CellGroupConfig, как показано в нижеприведенной таблице 7, например по меньшей мере одна информация из информации межсотовой группы для множественной TRP (в дальнейшем в этом документе, InterCellGroupForMultiTRP) и идентификатора TRP-группы (в дальнейшем в этом документе, InterCellGroupForMultiTRPGroupID) может добавляться в CellGroupConfig.

[138] Тем не менее, варианты осуществления данного раскрытия не ограничены этим. Таким образом, координированная связанная с сотами информация может быть сконфигурирована посредством включения в вышеуказанные SpCellConfig, SCellConfig, ServingCellConfig и т.п.

[139] Табл. 7

[140]

Configuration of one Cell-Group - Конфигурация одной группы сот

//Формирование групп столько раз, сколько составляет число смежных сот

[141] Например, InterCellGroupForMultiTRP может включаться в CellGroupConfig, и InterCellGroupForMultiTRP может включать в себя InterCellGroupForMultiTRPGroupID и InterCellGroupForMultiTRPSCellList. Соответственно, SCell, включенные в InterCellGroupForMultiTRPSCellList, группируются посредством InterCellGroupForMultiTRPGroupID и SCell или Spcell могут использоваться для координированной передачи.

[142] Здесь, ссылаясь на таблицу 7 по меньшей мере одно из 0-5 может выбираться для InterCellGroupForMultiTRPGroupID. Тем не менее, это только представляет собой примерный вариант осуществления данного раскрытия, т.е. InterCellGroupForMultiTRPGroupID может быть выполнен с возможностью составлять значение 5 или более согласно числу TRP-групп.

[143] Альтернативно, только InterCellGroupForMultiTRPGroupID может включаться в CellGroupConfig. В этом случае, SCell, соответствующие SCellConfig, включенному в CellGroupConfig, могут иметь идентичный идентификатор TRP-группы. Следовательно, сота или группы сот, имеющие идентичный идентификатор TRP-группы, могут использоваться для координированной передачи. В связи с этим, взаимодействующий набор межсотовой M-TRP может быть сконфигурирован посредством использования или комбинирования двух способов.

[144] Способ 4: В другом примерном варианте осуществления координированная связанная с сотами информация может передаваться с использованием передачи служебных сигналов верхнего уровня (RRC) для межсотовой передачи с множественной TRP, и набор, конфигурирующий CellGroup, может задаваться в списке или табличной форме (физический идентификатор #X, физический идентификатор #Y) или (идентификатор #X обслуживающей соты, идентификатор #Y обслуживающей соты).

[145] Набор физических идентификаторов сот или набор идентификаторов обслуживающих сот может быть сконфигурирован в CellGroup, и набор может использоваться для координированной передачи. В этом случае, набор физического идентификатора соты или набор servingcellID может быть сконфигурирован через SpCellConfig, SCellConfig, ServingCellConfig и т.д., в дополнение к CellGroupConfig.

[146] Фиг. 8D иллюстрирует пример 840 конфигурации обслуживающих сот и PCI согласно работе в CA-режиме.

[147] Ссылаясь на фиг. 8D базовая станция может конфигурировать различные обслуживающие соты (ServCellConfigCommon) для каждой соты в CA-ситуации, в которой частотные ресурсы, занимаемые посредством каждой соты, отличаются (т.е. значения FrequencyInfoDL полос частот, указываемые посредством DownlinkConfigCommon в каждой конфигурации обслуживающих сот, отличаются), и, соответственно, различные индексы (ServCellIndex) для каждой соты могут быть сконфигурированы, и различные PCI-значения могут преобразовываться в них.

[148] Фиг. 8B (случай 2) иллюстрирует примерную операцию 820 межсотовой M-TRP в не-CA-инфраструктуре.

[149] Ссылаясь на фиг. 8B, конфигурация для каналов и сигналов, передаваемых в различных TRP, может включаться в одну конфигурацию обслуживающих сот. Здесь, если различные TRP имеют различные PCI и выполнены с возможностью иметь различные PCI без отдельной конфигурации индексов обслуживающих сот, UE может быть выполнено с возможностью определять то, что выполняется межсотовая M-TRP-передача.

[150] Тем не менее, поскольку операция межсотового M-TRP осуществляется на основе ServCellIndex, UE может быть выполнено с возможностью не идентифицировать PCI, выделенный для TRP для передачи и приема сигнала через необслуживающую соту. Соответственно, UE может быть выполнено с возможностью не идентифицировать то, сконфигурирована или нет межсотовая M-TRP-передача. Следовательно, в дальнейшем в этом документе, предлагается примерный способ идентификации PCI TRP для передачи и приема сигнала через необслуживающую соту, и, соответственно, UE может быть выполнено с возможностью идентифицировать то, сконфигурирована или нет межсотовая M-TRP.

[151] Способ 1: может использоваться примерный способ добавления параметра, посредством которого могут соединяться дополнительные PCI-значения, отличные от первого PCI-значения, преобразованного в существующий ServCellIndex, в TCI-конфигурацию или QCL-конфигурацию и конфигурирования SSB на основе дополнительного PCI в качестве опорного антенного QCL-порта.

[152] В частности, как показано в нижеприведенной таблице 8, параметр для обращения к другому PCI, отличному от PCI, выделенного для соответствующей обслуживающей соты, может добавляться в QCL-конфигурацию.

[153] Табл. 8

[154]

[155] Второй примерный способ: Альтернативно, как показано в нижеприведенной таблице 9, параметр для обращения к другому PCI, отличному от PCI, выделенного для соответствующей обслуживающей соты, может добавляться в TCI-конфигурацию.

[156] Табл. 9

[157]

[158] Третий примерный способ: Альтернативно, когда различные PCI-значения должны преобразовываться в первую QCL-конфигурацию (qcl-Type1) и вторую QCL-конфигурацию (qcl-Type2) в TCI-конфигурации, два PCI (physCellId1, physCellId2) могут добавляться в TCI-конфигурацию, как показано в таблице 10.

[159] Табл. 10

[160]

[161] При выделении дополнительного PCI-значения в QCL-конфигурации или TCI-конфигурации, можно учитывать конкретные ограничения за счет учета значений конфигурации на основе мобильности (или конфигурации передачи обслуживания) UE.

[162] Базовая станция может использовать черный список сот или белый список сот в конфигурации измерений (например, в конфигурации MeasConfig или MeasObject). Согласно нижеприведенной таблице 11, базовая станция может конфигурировать список последовательности PCI-значений, соединенных с черным списком (blackCellsToAddModList) и белым списком (whiteCellsToAddModList) PCI-значений, которые UE учитывает во время измерения SSB через конфигурацию MeasObject.

[163] Табл. 11

[164]

[165] В вышеприведенном примере, когда PCI #2 включается в whiteCellsToAddModList в MeasObjectNR (или не включается в blackCellsToAddModList), но PCI #3 не включается в whiteCellsToAddModList в MeasObjectNR (или включается в blackCellsToAddModList), UE может быть выполнено с возможностью идентифицировать то, что PCI #2 сконфигурирован. Соответственно, UE имеет обязательство измерять SSB для PCI #2, но не имеет обязательства измерять SSB для PCI #3. Следовательно, UE может применять конфигурацию опорных антенных QCL-портов к SSB, связанному с PCI #2, но может не предполагать конфигурацию опорных антенных QCL-портов относительно SSB, связанного с PCI #3. Здесь, "UE не предполагает конфигурацию опорных антенных QCL-портов" может применяться различными способами как означающее то, что "в случае такого конфигурирования, соответствующая конфигурация игнорируется", "работа UE для конфигурации не задается, и разрешается выполнять случайную обработку", или "базовая станция гарантированно не должна выполнять эту конфигурацию" при фактическом применении.

[166] В другом примерном варианте осуществления данного раскрытия, следующий примерный способ может использоваться для UE, чтобы идентифицировать то, сконфигурирована или нет операция межсотовой M-TRP на фиг. 8B.

[167] По меньшей мере, одна или более BWP могут быть сконфигурированы для TRP 1 и TRP 2, и связанная с сотами передача служебных сигналов или параметры верхнего уровня могут быть сконфигурированы. Множественная точка/точки TRP может/могут иметь такую конфигурацию, в которой BWP, соответствующая межсотовой M-TRP, является активной из BWP, поддерживаемых посредством точек TRP. Следовательно, множественные BWP могут быть активными для M-TRP-передачи. Например, для межсотовой M-TRP-передачи, BWP0 TRP 1 может быть выполнена с возможностью быть ассоциированной с базовым набором 0, 1, 2, 3 и 4, и BWP 1 TRP 2 может быть выполнена с возможностью быть ассоциированной с базовым набором 0, 1, 2, 3, 4. Помимо этого, когда BWP 0 TRP 1 и BWP 1 TRP 2 активируются, UE может быть выполнено с возможностью определять то, что сконфигурирована операция M-TRP. Соответственно, UE может осуществлять M-TRP-операцию согласно конфигурации набора управляющих ресурсов (ControlResourceSet). Таким образом, UE может передавать или принимать сигнал через множественные TRP.

[168] С другой стороны, вышеописанная конфигурационная информация по измерениям может использоваться для того, чтобы определять то, находится или нет BWP 1 TRP 2, связанной с необслуживающей сотой, в состоянии активации. BWP 1 TPR 2 может активироваться посредством включения, по меньшей мере, части BWP 1 в информацию частоты полосы частот, включенную в конфигурационную информацию по измерениям, принимаемую из обслуживающей соты. Например, конфигурационная информация по измерениям может включать в себя информацию частоты (например, ARFCN-ValueNR в ssbFrequency или freqbandindicatorNR), и когда информация частоты выполнена с возможностью включать в себя часть информации частоты (BWP 1) TRP 2, BWP 1 TRP 2 может активироваться. Альтернативно, конфигурационная информация по измерениям может включать в себя активированную BWP или BWP-идентификатор, который должен использоваться для межсотовой передачи с множественной TRP, и, соответственно, межсотовая передача с множественной TRP может выполняться.

[169] Помимо этого, конфигурационная информация по измерениям, принимаемая из обслуживающей соты, может включать в себя такую информацию, как объект для измерений (servingCellMO) и идентификатор измерения обслуживающей соты. Помимо этого, конфигурационная информация по измерениям, принимаемая из обслуживающей соты, может включать в себя объект для измерений, связанный с соседней сотой. Объект для измерений может включать в себя по меньшей мере одно из такой информации, как BWP-идентификатор и идентификатор соты. Соответственно, UE может быть выполнено с возможностью определять то, что BWP 0 TRP 1 и BWP 1 TRP 2 активируются согласно объекту для измерений, и выполнять операцию M-TRP. Альтернативно, объект для измерений может включать в себя информацию относительно CellsToAddModList, и BWP 1 TRP 2 может активироваться посредством включения PCI-списка в информацию.

[170] Альтернативно, базовая станция может быть выполнена с возможностью передавать BWP-идентификатор для выполнения межсотовой координированной передачи с множественной TRP в UE через конфигурационную информацию, к примеру, через QCL-информацию (QCL-информацию) или передавать BWP-идентификатор для BWP 1 TRP 2 в UE.

[171] В другом примерном варианте осуществления данного раскрытия, следующий примерный способ может использоваться для UE, чтобы идентифицировать то, сконфигурирована или нет операция межсотовой M-TRP на фиг. 8B.

[172] По меньшей мере, одна BWP может быть сконфигурирована для TRP 1 и TRP 2, и может рассматриваться способ нового конфигурирования индекса базового набора, сконфигурированного в UE. Несколько TRP могут конфигурировать одну или более BWP, и здесь, идентичный BWP-идентификатор каждой TRP для межсотовой M-TRP-передачи может быть выполнен с возможностью быть ассоциированным с последовательным номером индекса базового набора. Например, UE может быть выполнено с возможностью активировать идентичный BWP-идентификатор из TRP 1 и TRP 2. Если максимальное число индексов базовых наборов определяется равным 5, BWP 1 TRP 1 может быть выполнена с возможностью быть ассоциированной с базовыми наборами 0, 1 и 2, и BWP 1 TRP 2 может быть выполнена с возможностью быть ассоциированной с базовыми наборами 3 и 4. В качестве другого примера, если максимальное число индексов базовых наборов определяется в качестве значения 5 или более (например, 10), BWP 1 TRP 1 может быть выполнена с возможностью быть ассоциированной с базовыми наборами 0-4, и BWP 1 TRP 2 может быть выполнена с возможностью быть ассоциированной с базовыми наборами 5-9.

[173] Помимо этого, ссылаясь на нижеприведенную таблицу 12, IntercellDownlinkBWP-идентификатор может добавляться следующим образом, чтобы отдельно конфигурировать активный BWP-идентификатор. Соответственно, когда BWP, указываемая посредством IntercellDownlinkBWP-идентификатора, активируется, как описано выше, UE может выполнять операцию межсотовой M-TRP в соответствующей BWP. При использовании этого способа, работа в не-CA-инфраструктуре может выполняться при поддержании текущего стандарта, в котором только одна BWP является активной в межсотовой передаче с множественной TRP.

[174] Табл. 12

[175]

[176] Между тем, ниже описывается конфигурация и работа базового набора, отслеживаемого посредством UE, чтобы выполнять межсотовую передачу с множественной TRP на основе вышеописанной конфигурации. Для подробной конфигурации базового набора, CORESETPoolIndex требуется новое определение/изменение RRC-параметра.

[177] В Rel-16, вплоть до пяти базовых наборов могут быть сконфигурированы в одной BWP, и здесь, набор базовых наборов, допускающих выполнение передачи с множественной TRP, может быть сконфигурирован с использованием идентичного CORESETPoolIndex. С другой стороны, необходимо конфигурировать CORESETPoolIndex для каждой из нескольких TRP, соответствующих межсотовым передачам, в Rel-17. Здесь, базовая станция может конфигурировать пять или более базовых наборов в одной BWP и, для межсотовой передачи с множественной TRP, может расширять и использовать несколько существующих CORESETPoolIndex и использовать новую информацию (например, CORESETPoolIndex-rel17 или CORESETPoolIndexForIntercell).

[178] Фиг. 9 иллюстрирует примерный способ для конфигурирования CORESETPoolIndex основанной на множественной DCI M-TRP согласно примерному варианту осуществления данного раскрытия.

[179] UE может декодировать DCI посредством мониторинга нескольких PDCCH, включенных в базовые наборы, в которых значения CORESETPoolIndex выполнены с возможностью иметь идентичное значение, по меньшей мере, в одной BWP. Помимо этого, UE может предполагать принимать полностью/частично/неперекрывающиеся PDSCH, диспетчеризованные посредством DCI.

[180] Например, UE может отслеживать базовый набор #X 902 TRP 1 и базовый набор Y 903 TRP #2, сконфигурированные с использованием идентичного CORESETPoolIndex 901, в слоте #0 904, соответственно. Соответственно, UE может принимать данные через PDSCH #2 905 и PDSCH #1 906 на основе DCI, принимаемой через базовый набор #X и базовый набор #Y.

[181] Здесь, даже если PCI, сконфигурированные в TRP, отличаются друг от друга, UE может определять индекс(ы) базового набора, сконфигурированный посредством множественной TRP, только с использованием сконфигурированного CORESETPoolIndex. С этой целью, ниже предлагается примерный способ. Во-первых, CORESETPoolIndex может быть сконфигурирован в UE, и UE может выполнять операцию M-TRP через базовый набор, имеющий аналогичный CORESETPoolIndex. Например, в случае если CORESETPoolIndex 0 включает в себя базовые наборы 1 и 2, и CORESETPoolIndex 1 включает в себя базовые наборы 3 и 4, UE может выполнять операцию M-TRP через базовые наборы 1 и 2 и может выполнять операцию M-TRP через базовые наборы 3 и 4, соответственно.

[182] В дальнейшем подробно описывается первый примерный способ для конфигурирования CORESETPoolIndex. Согласно первому примерному способу данного раскрытия, когда CORESETPoolIndex сконфигурирован для обслуживающей соты, UE может предполагать то, что идентичный CORESETPoolIndex сконфигурирован для межсотовой передачи (необслуживающей соты). Таким образом, идентичный CORESETPoolIndex может применяться даже к межсотовой передаче. В этом случае, UE может определять то, что неявная конфигурация для межсотовой передачи (необслуживающей соты) устанавливается без отдельной конфигурации CORESETPoolIndex.

[183] Например, в случае если, относительно соты для TRP 1, CORESETPoolIndex 0 выполнен с возможностью включать в себя базовые наборы 1 и 2, и CORESETPoolIndex 1 выполнен с возможностью включать в себя базовый набор 3 и 4, UE может быть выполнено с возможностью определять то, что CORESETPoolIndex 0 включает в себя базовые наборы 1 и 2, и CORESETPoolIndex 1 включает в себя базовые наборы 3 и 4, даже относительно соты для TPR2.

[184] Фиг. 10 иллюстрирует второй примерный способ для конфигурирования CORESETPoolIndex согласно примерному варианту осуществления данного раскрытия.

[185] Во втором примерном способе, число конфигураций CORESETPoolIndex может быть фиксированным, и данное раскрытие, например, описывает случай, в котором число конфигураций CORESETPoolIndex сконфигурировано как две. Тем не менее, вариант осуществления данного раскрытия не ограничен этим, и число конфигураций CORESETPoolIndex может изменяться. Базовая станция может конфигурировать CORESETPoolIndex как 0 или 1 для каждого PCI. Здесь, может быть предусмотрено два или более базовых наборов, включенных в CORESETPoolIndex 0 или 1. Согласно второму примерному способу, базовая станция может быть выполнена с возможностью инструктировать по меньшей мере одному базовому набору иметь идентичный индекс для каждого PCI, причем базовые наборы объединяются в пул для того, чтобы конфигурировать CORESETPoolIndex межсотовой передачи. Помимо этого, согласно второму примерному способу, относительно TRP, имеющей идентичный PCI по меньшей мере два базовых набора могут включаться CORESETPoolIndex, и базовые наборы, имеющие идентичный CORESETPoolIndex, могут использоваться для межсотовой координированной передачи.

[186] Например, базовая станция может конфигурировать базовый набор 1 для TRP 1 и базовый набор 1 для TRP 2 в качестве CORESETPoolIndex 0 межсотовой передачи для конкретного UE.

[187] В качестве другого примера, PDCCH для передачи с множественной TRP с использованием идентичного CORESETIndex в межсотовой передаче может отслеживаться с использованием CORESETPoolIndex, сконфигурированного в одной внутрисотовой передаче. В частности, ссылаясь на фиг. 10, базовый набор 1 для TRP 1 и базовый набор 2 для TRP 1 могут быть сконфигурированы с использованием CORESETPoolIndex 0 1010 для TRP 1, и базовый набор 1 для TRP 2 и базовый набор 3 для TRP 2 могут быть сконфигурированы с использованием CORESETPoolIndex 0 1020 для TRP 2. Следовательно, CORESETPoolIndex 0 для TRP 1 и TRP 2 может использоваться для PDCCH-мониторинга для межсотовой передачи с множественной TRP. Аналогично, базовый набор 3 для TRP 1 и базовый набор 4 для TRP 1 могут быть сконфигурированы с использованием CORESETPoolIndex 1 1011 для TRP 1, и базовый набор 2 для TRP 2 и базовый набор 4 для TRP 2 могут быть сконфигурированы с использованием CORESETPoolIndex 1 1021 для TRP 2. Следовательно, CORESETPoolIndex 1 для TRP 1 и TRP 2 может использоваться для PDCCH-мониторинга для межсотовой передачи с множественной TRP. Здесь, UE может быть выполнено с возможностью выполнять PDCCH-мониторинг для передачи с множественной TRP посредством идентификации только CORESETPoolIndex независимо от PCI. В связи с этим, базовая станция может конфигурировать или определять таким образом, что что общее число CORESETPoolIndex является фиксированным, и UE отслеживает все пулы, имеющие идентичный индекс.

[188] В частности, информация для конфигурирования идентификатора базового набора и CORESETPoolIndex во втором способе может быть показана в нижеприведенной таблице 13. Здесь, число CORESETPoolIndex сконфигурировано как два, например, но число CORESETPoolIndex может увеличиваться, и, соответственно, число битов соответствующей информации также может увеличиваться. С другой стороны, UE может работать при условии, что CORESETPoolIndex равен 0, если отсутствует отдельная конфигурация значений в RRC-конфигурации.

[189] Табл. 13

[190]

[191] Фиг. 11 иллюстрирует третий примерный способ для конфигурирования CORESETPoolIndex согласно примерному варианту осуществления данного раскрытия.

[192] В третьем примерном способе, число конфигураций CORESETPoolIndex может быть фиксированным, и данное раскрытие описывает случай, в котором, например, число конфигураций CORESETPoolIndex сконфигурировано как две. Тем не менее, этот примерный вариант осуществления данного раскрытия не ограничен этим, и число конфигураций CORESETPoolIndex может изменяться. Базовая станция может конфигурировать CORESETPoolIndex как равный 0 или 1 для каждого PCI. Здесь, может быть предусмотрено два или более базовых наборов, включенных в CORESETPoolIndex 0 или 1. Согласно третьему примерному способу, базовая станция может быть выполнена с возможностью инструктировать по меньшей мере одному базовому набору иметь идентичный индекс для каждого PCI, причем базовые наборы объединяются в пул для того, чтобы конфигурировать CORESETPoolIndex межсотовой передачи. Помимо этого, согласно третьему примерному способу, базовые наборы, имеющие различные PCI, могут быть выполнены с возможностью включаться в этот CORESETPoolIndex для межсотовой координированной передачи.

[193] Например, базовая станция может конфигурировать базовый набор 1 для TRP 1 и базовый набор 2 для TRP 2 в качестве CORESETPoolIndex 0 1110 межсотовой передачи для конкретного UE. Помимо этого, базовая станция может конфигурировать базовый набор 4 для TRP 1 и базовый набор 3 для TRP 2 в качестве CORESETPoolIndex 1 1120 межсотовой передачи. UE может определять то, что индексы базовых наборов, которые не сконфигурированы в качестве CORESETPoolIndex (на фиг. 11, базовый набор 2 для TRP 1, базовый набор 3 для TRP 2, базовый набор 1 для TRP 2 и базовый набор 4 для TRP 2) не поддерживают межсотовую M-TRP-передачу. В связи с этим, базовая станция может конфигурировать или определять таким образом, что что общее число CORESETPoolIndex является фиксированным, и UE отслеживает все пулы, имеющие идентичный индекс.

[194] Конфигурация базового набора согласно этому примерному варианту осуществления может задаваться так, как показано в нижеприведенной таблице 14. Здесь, когда два значения CORESETPoolIndex сконфигурированы, поле CORESETPoolIndex-r17 может быть сконфигурировано как ENUMERATED{n0, n1}, и когда три значения CORESETPoolIndex сконфигурированы, поле CORESETPoolIndex-r17 может быть сконфигурировано как ENUMERATED{n0, n1, n3}.

[195] Альтернативно, CORESETPoolIndex может быть сконфигурирован посредством различения между внутрисотовой и межсотовой передачей. Например, поле CORESETPoolIndex-r17 может быть сконфигурировано как ENUMERATED{n0, n1, n3}, n0 и n1 могут быть сконфигурированы с возможностью использоваться для внутрисотовой передачи, и n2 может быть сконфигурирован с возможностью использоваться для межсотовой передачи.

[196] Тем не менее, это представляет собой только примерный вариант осуществления данного раскрытия, и число значений CORESETPoolIndex может изменяться, и, соответственно, поле CORESETPoolIndex-r17 также может быть сконфигурировано как такая информация, как n4, n5 и т.п. Помимо этого, когда CORESETPoolIndex сконфигурирован посредством различения между внутрисотовой и межсотовой передачей, информация относительно внутрисотовой передачи и информация относительно межсотовой передачи может определяться согласно конфигурации базовой станции или предварительно определенному правилу.

[197] Табл. 14

[198]

[199] Альтернативно, согласно четвертому примерному способу данного раскрытия, CORESETPoolIndex может быть выполнен с возможностью внутрисотового использования, и CORESETPoolIndex CORESETPoolIndexFor-IntercellId (новый параметр)) для межсотовой передачи может заново задаваться.

[200] Например, CORESETPoolIndexForIntercellId может быть выполнен с возможностью включать в себя,CORESETPoolIndex, включающий в себя идентификатор базового набора каждой соты. CORESETPoolIndexForIntercellId 0 может быть выполнен с возможностью включать в себя CORESETPoolIndex 0 или включать в себя CORESETPoolIndex 0 и CORESETPoolIndex 1. В качестве другого примера, CORESETPoolIndexForIntercellId может быть выполнен с возможностью непосредственно включать в себя идентификатор базового набора каждой соты.

[201] Конфигурация CORESETPoolIndexForIntercellId может задаваться так, как показано в нижеприведенной таблице 15.

[202] Табл. 15

[203]

[204] Фиг. 12 иллюстрирует пятый примерный способ для конфигурирования CORESETPoolIndex согласно примерному варианту осуществления данного раскрытия.

[205] Пятый примерный способ предлагает расходование числа конфигураций CORESETPoolIndex. В этом случае, базовая станция может увеличивать число пулов в столько раз, сколько составляет число PCI, с учетом всей межсотовой передачи. Например, когда только пять базовых наборов предположительно должны включаться в одну BWP, и N PCI сконфигурированы, 2*N значений CORESETPoolIndex могут быть сконфигурированы.

[206] Например, при описании со ссылкой на фиг. 12, в двух TRP, имеющих два PCI, CORESETPoolIndex 0 1210 может включать в себя базовый набор 1 для TRP 1 и базовый набор 2 для TRP 1, CORESETPoolIndex 1 1220 может включать в себя базовый набор 3 для TRP 1 и базовый набор 3 для TRP 2, CORESETPoolIndex 2 1230 может включать в себя базовый набор 4 для TRP 1 и базовый набор 4 для TRP 2, и CORESETPoolIndex 3 1240 может быть выполнен с возможностью включать в себя базовый набор 1 для TRP 2 и базовый набор 2 для TRP 2. Альтернативно, даже если индекс базового набора TRP 2 непрерывно конфигурируется, к примеру, 5, 6, 7 и 8, преобразование CORESETPoolIndex может быть сконфигурировано аналогично.

[207] Соответственно, UE может выполнять PDCCH-мониторинг на предмет операции множественной TRP согласно сконфигурированному CORESETPoolIndex.

[208] Фиг. 13 иллюстрирует работу UE согласно примерному варианту осуществления данного раскрытия.

[209] Ссылаясь на фиг. 13, UE может сообщать характеристики UE на этапе S1310. Как описано выше, UE может принимать запрос на сообщение с характеристиками UE из базовой станции и сообщать характеристики UE, соответственно. Характеристики UE могут включать в себя информацию относительно характеристик UE для каждого RAT-типа. Помимо этого, информация характеристик UE может включать в себя информацию относительно того, поддерживает или нет UE операцию множественной TRP. Помимо этого, характеристики UE могут включать в себя информацию относительно того, поддерживает или нет UE операцию множественной TRP для межсотовой передачи. Тем не менее, не вся вышеприведенная информация должна обязательно включаться в информацию характеристик UE, некоторая информация может опускаться, или другая информация может добавляться.

[210] Между тем, этап S1310 может опускаться. Таким образом, когда базовая станция ранее принимает или сохраняет характеристики UE, сообщение с характеристиками UE может не запрашиваться, и UE может не сообщать характеристики UE.

[211] После этого, UE может принимать связанную с множественной TRP конфигурационную информацию на этапе S1320. Связанная с множественной TRP конфигурационная информация может включать в себя связанную с сотами информацию (или координированную связанную с сотами информацию), связанную с BWP информацию, связанную с CORESETPoolIndex информацию и т.п. для операции межсотовой M-TRP. Конкретные подробности аналогичны тому, что описано выше. Соответственно, вышеописанный примерный способ конфигурирования сот, связанный с BWP примерный способ, примерный способ конфигурирования CORESETPoolIndex и т.д. могут применяться к этому примерному варианту осуществления.

[212] Соответственно, UE может выполнять операцию межсотовой множественной TRP на этапе S1330. В частности, UE может быть выполнено с возможностью идентифицировать то, что операция межсотовой множественной TRP сконфигурирована, через связанную с сотами информацию. Помимо этого, UE может идентифицировать информацию относительно базового набора, который должен отслеживаться на предмет множественных точек TRP, с использованием информации CORESETPoolIndex.

[213] Соответственно, UE может быть выполнено с возможностью отслеживать PDCCH в базовом наборе для нескольких TRP и получать DCI. Помимо этого, UE может быть выполнено с возможностью принимать или передавать данные через PDSCH, диспетчеризованный посредством DCI.

[214] Фиг. 14 иллюстрирует работу базовой станции согласно примерному варианту осуществления данного раскрытия.

[215] Ссылаясь на фиг. 14, базовая станция может принимать характеристики UE на этапе S1410. Конкретные подробности аналогичны тому, что описано выше, и в силу этого опускаются ниже. Помимо этого, как описано выше, когда базовая станция ранее принимает или сохраняет характеристики UE, сообщение с характеристиками UE может не запрашиваться, и этап S1410 может опускаться.

[216] После этого, базовая станция может передавать связанную с множественной TRP конфигурационную информацию на этапе S1420. Связанная с множественной TRP конфигурационная информация может включать в себя связанную с сотами информацию (или координированную связанную с сотами информацию), связанную с BWP информацию, связанную с CORESETPoolIndex информацию и т.п. для операции межсотовой M-TRP. Конкретные подробности аналогичны тому, что описано выше. Соответственно, вышеописанный примерный способ конфигурирования сот, связанный с BWP примерный способ, примерный способ конфигурирования CORESETPoolIndex и т.д. могут применяться к этому примерному варианту осуществления.

[217] Соответственно, базовая станция может выполнять операцию межсотовой множественной TRP на этапе S1430. В частности, базовая станция может предоставлять, в UE, указание того, что операция межсотовой множественной TRP сконфигурирована, через связанную с сотами информацию. Помимо этого, базовая станция может уведомлять UE относительно информации относительно базового набора, который должен отслеживаться для нескольких TRP, посредством использования информации CORESETPoolIndex.

[218] Соответственно, базовая станция может передавать DCI в базовом наборе для нескольких TRP. Помимо этого, UE может принимать или передавать данные через PDSCH, диспетчеризованный посредством DCI.

[219] Фиг. 15 иллюстрирует структуру UE согласно примерному варианту осуществления данного раскрытия.

[220] Ссылаясь на фиг. 15, UE может включать в себя приемо-передающее устройство 1510, контроллер 1520 и устройство 1530 хранения данных. В данном раскрытии, контроллер может задаваться как схема, специализированная интегральная схема или по меньшей мере один процессор.

[221] Приемо-передающее устройство 1510 может передавать/принимать сигнал в/из другого сетевого объекта. Приемо-передающее устройство 1510 может сообщать, например, характеристики UE в базовую станцию и может принимать конфигурационную информацию множественной TRP из базовой станции.

[222] Контроллер 1520 может полностью управлять работой UE согласно варианту осуществления, предложенному в данном раскрытии. Например, контроллер 1520 может управлять последовательностью сигналов между блоками, чтобы выполнять работу согласно вышеописанной блок-схеме последовательности операций способа. Например, контроллер 1520 может принимать конфигурационную информацию множественной TRP согласно примерному варианту осуществления данного раскрытия и может идентифицировать то, что операция межсотовой множественной TRP сконфигурирована, на ее основе. Помимо этого, контроллер 1520 может идентифицировать CORESETPoolIndex согласно информации конфигурирования множественной TRP. Соответственно, контроллер 1520 может отслеживать базовые наборы нескольких TRP на основе CORESETPoolIndex. Помимо этого, контроллер 1520 может передавать/принимать данные на основе принимаемой DCI. Поскольку конкретные подробности аналогичны тому, что описано выше, они опускаются ниже.

[223] Устройство 1530 хранения данных может сохранять по меньшей мере одну из информации, передаваемой или принимаемой через приемо-передающее устройство 1510, и информации, сформированной через контроллер 1520.

[224] Фиг. 16 иллюстрирует структуру базовой станции согласно варианту осуществления данного раскрытия.

[225] Ссылаясь на фиг. 16, базовая станция может включать в себя приемо-передающее устройство 1610, контроллер 1620 и устройство 1630 хранения данных. В данном раскрытии, контроллер может задаваться как схема, специализированная интегральная схема или по меньшей мере один процессор.

[226] Приемо-передающее устройство 1610 может передавать/принимать сигналы в/из другого сетевого объекта. Приемо-передающее устройство 1610 может принимать, например, характеристики UE из UE и может передавать конфигурационную информацию множественной TRP в UE.

[227] Контроллер 1620 может полностью управлять работой базовой станции согласно примерному варианту осуществления, предложенному в данном раскрытии. Например, контроллер 1620 может управлять последовательностью сигналов между блоками, чтобы выполнять работу согласно вышеописанной блок-схеме последовательности операций способа. Например, контроллер 1620 может передавать конфигурационную информацию множественной TRP согласно варианту осуществления данного раскрытия и может уведомлять UE в отношении того, что операция межсотовой множественной TRP сконфигурирована, через информацию. Помимо этого, контроллер 1620 может передавать CORESETPoolIndex в UE согласно конфигурационной информации множественной TRP. Соответственно, контроллер 1620 может передавать DCI через базовые наборы нескольких TRP на основе CORESETPoolIndex. Помимо этого, контроллер 1620 может передавать или принимать данные через PDSCH, диспетчеризованный на основе DCI. Поскольку конкретные подробности аналогичны тому, что описано выше, они опускаются ниже.

[228] Устройство 1630 хранения данных может сохранять по меньшей мере одну из информации, передаваемой или принимаемой через приемо-передающее устройство 1610, и информации, сформированной через контроллер 1620.

[229] Соответственно, способ согласно различным примерным вариантам осуществления данного раскрытия включает в себя: прием конфигурационной информации, связанной с множественной точкой приема-передачи (множественной TRP); идентификацию того, сконфигурирована или нет межсотовая передача с множественной TRP, на основе конфигурационной информации; в случае, если межсотовая передача с множественной TRP сконфигурирована, идентификацию набора управляющих ресурсов (базового набора) для множественной TRP на основе конфигурационной информации; прием управляющей информации нисходящей линии связи (DCI) для множественной TRP через базовый набор; и прием данных из множественной TRP на основе DCI.

[230] Помимо этого, согласно различным примерным вариантам осуществления данного раскрытия, способ посредством базовой станции в системе беспроводной связи включает в себя: передачу конфигурационной информации, связанной с множественной точкой приема-передачи (множественной TRP); в случае, если межсотовая передача с множественной TRP сконфигурирована, передачу управляющей информации нисходящей линии связи (DCI) для множественной TRP через набор управляющих ресурсов (базовый набор) для множественной TRP на основе конфигурационной информации; и передачу данных через множественную TRP на основе DCI.

[231] Помимо этого, согласно различным примерным вариантам осуществления данного раскрытия, терминал в системе беспроводной связи включает в себя: приемо-передающее устройство; и контроллер, выполненный с возможностью: принимать конфигурационную информацию, связанную с множественной точкой приема-передачи (множественной TRP) через приемо-передающее устройство; идентифицировать то, сконфигурирована или нет межсотовая передача с множественной TRP, на основе конфигурационной информации; в случае, если межсотовая передача с множественной TRP сконфигурирована, идентифицировать набор управляющих ресурсов (базовый набор) для множественной TRP на основе конфигурационной информации; принимать управляющую информацию нисходящей линии связи (DCI) для множественной TRP через базовый набор через приемо-передающее устройство; и принимать данные из множественной TRP на основе DCI через приемо-передающее устройство.

[232] Помимо этого, согласно различным примерным вариантам осуществления данного раскрытия, базовая станция в системе беспроводной связи включает в себя:

[233] - приемо-передающее устройство; и контроллер, выполненный с возможностью: передавать конфигурационную информацию, связанную с множественной точкой приема-передачи (множественной TRP) через приемо-передающее устройство; в случае, если межсотовая передача с множественной TRP сконфигурирована, передавать управляющую информацию нисходящей линии связи (DCI) для множественной TRP через набор управляющих ресурсов (базовый набор) для множественной TRP на основе конфигурационной информации через приемо-передающее устройство; и передавать данные через множественную TRP на основе DCI через приемо-передающее устройство.

[234] Помимо этого, согласно различным примерным вариантам осуществления данного раскрытия, способ посредством терминала в системе беспроводной связи включает в себя: прием конфигурационной информации, связанной с координированной передачей, из обслуживающей соты базовой станции; идентификацию то, сконфигурирована или нет координированная передача между обслуживающей сотой и необслуживающей сотой, на основе конфигурационной информации; в случае, если координированная передача сконфигурирована, идентификацию набора управляющих ресурсов (базового набора) для координированной передачи на основе конфигурационной информации; прием управляющей информации нисходящей линии связи (DCI) для координированной передачи через базовый набор; и прием данных из обслуживающей соты и необслуживающей соты на основе DCI.

[235] На чертежах, на которых примерные способы данного раскрытия описываются, порядок описания не всегда соответствует порядку, в котором выполняются этапы каждого способа, и порядковая взаимосвязь между этапами может изменяться, или этапы могут выполняться параллельно.

[236] Альтернативно, на чертежах, на которых описываются примерные способы данного раскрытия, некоторые элементы могут опускаться, и только некоторые элементы могут включаться в них без отступления от сущности и объема данного раскрытия.

[237] Кроме того, в примерных способах данного раскрытия, часть или весь контент каждого варианта осуществления может реализовываться в комбинации без отступления от сущности и объема данного раскрытия. Хотя раскрытие было проиллюстрировано и описано со ссылкой на различные примерные варианты осуществления, следует понимать, что различные примерные варианты осуществления предназначены для иллюстрации, а не для ограничения. Кроме того, специалисту в данной области техники будет понятно, что могут быть сделаны различные изменения в форме и деталях, не отступая от истинной сути и полного объема данного раскрытия, в том числе прилагаемой формулы изобретения и ее эквивалентов.

Изобретение относится к системе беспроводной связи. Технический результат изобретения заключается в уменьшении межсотовых помех и увеличении пропускной способности терминала. Терминал принимает конфигурационную информацию, связанную с множественной TRP, проверяет, сконфигурирована или нет межсотовая передача с множественной TRP, на основе конфигурационной информации, основываясь на том, что межсотовая передача с множественной TRP сконфигурирована. Далее проверяет набор управляющих ресурсов (базовый набор) для множественной TRP на основе конфигурационной информации, принимает управляющую информацию нисходящей линии связи (DCI) для множественной TRP через базовый набор, и принимает данные из множественной TRP на основе DCI. 5 н. и 19 з.п. ф-лы, 19 ил.

1. Способ связи посредством терминала в системе беспроводной связи, поддерживающей множественную точку приема-передачи (множественную TRP), причем способ содержит этапы, на которых:

- получают конфигурационную информацию, связанную с межсотовой передачей с множественной TRP, используя передачу служебных сигналов верхнего уровня, причем множественная TRP, связанная с межсотовой передачей с множественной TRP, включает в себя первую TRP, соответствующую первому физическому идентификатору соты (PCI), и вторую TRP, соответствующую второму PCI;

- идентифицируют то, что межсотовая передача с множественной TRP сконфигурирована на основе конфигурационной информации;

- принимают первую управляющую информацию нисходящей линии связи (DCI) по первому физическому каналу управления нисходящей линии связи (PDCCH) первого набора управляющих ресурсов (CORESET) от первой TRP и вторую DCI по второму PDCCH второго CORESET от второй TRP; и

- принимают первые данные от первой TRP на основе первой DCI и вторые данные от второй TRP на основе второй DCI.

2. Способ связи по п. 1, дополнительно содержащий:

идентификацию первого индекса пула CORESET и второго индекса пула CORESET, включенных в конфигурационную информацию, и

при этом первый CORESET (базовый набор) соответствует первому индексу пула CORESET, а второй CORESET соответствует второму индексу пула CORESET.

3. Способ связи по п. 1, дополнительно содержащий:

получение конфигурационной информации указания конфигурации передачи (TCI), в том числе упомянутого второго PCI, на основе упомянутой конфигурационной информации.

4. Способ связи по п. 2, в котором первый индекс пула CORESET связан с первым PCI обслуживающей соты, ассоциированной с первой TRP, а второй индекс пула CORESET связан со вторым PCI, ассоциированным со второй TRP.

5. Способ связи по п. 2, в котором первый индекс пула CORESET связан с первым PCI, ассоциированным с первой TRP, а второй индекс пула CORESET связан со вторым PCI, ассоциированным со второй TRP.

6. Способ связи по п. 1, дополнительно содержащий:

прием запроса информации характеристик терминала; и

передачу информации характеристик терминала, в том числе информации, ассоциированной с поддерживаемой межсотовой передачей с множественной TRP.

7. Способ связи посредством первого устройства приема передачи для обслуживающей соты в системе беспроводной связи, поддерживающей множественную точку приема-передачи (множественную TRP), причем способ содержит этапы, на которых:

- передают конфигурационную информацию, связанную с межсотовой передачей с множественной TRP, на терминал, используя передачу служебных сигналов верхнего уровня, причем множественная TRP, связанная с межсотовой передачей с множественной TRP, включает в себя упомянутое первое устройство приема передачи, соответствующее первому физическому идентификатору соты (PCI), и второе устройство приема передачи для другой соты, соответствующей второму PCI, и упомянутая конфигурационная информация включает в себя второй PCI;

- передают первую управляющую информацию нисходящей линии связи (DCI) по первому физическому каналу управления нисходящей линии связи (PDCCH) первого набора управляющих ресурсов (CORESET) на основе упомянутой конфигурационной информации; и

- передают первые данные на основе первой DCI.

8. Способ связи по п. 7, в котором, в случае, когда первый индекс пула CORESET и второй индекс пула CORESET включаются в конфигурационную информацию, первый CORESET соответствует первому индексу пула CORESET, а второй CORESET соответствует второму индексу пула CORESET.

9. Способ связи по п. 8, в котором первый индекс пула CORESET связан с первым PCI обслуживающей соты, ассоциированной с первым устройством приема передачи, а второй индекс пула CORESET связан со вторым PCI, ассоциированным со вторым устройством приема передачи.

10. Способ связи по п. 8, в котором первый индекс пула CORESET связан с первым PCI, ассоциированным с первым устройством приема передачи, а второй индекс пула CORESET связан со вторым PCI, ассоциированным со вторым устройством приема передачи.

11. Способ связи по п. 7, дополнительно содержащий:

передачу запроса информации характеристик терминала; и

прием информации характеристик терминала, в том числе информации, ассоциированной с поддерживаемой межсотовой передачей с множественной TRP.

12. Терминал связи в системе беспроводной связи, поддерживающей множественную точку приема-передачи (множественную TRP), причем терминал содержит:

- приемо-передающее устройство; и

- контроллер, выполненный с возможностью:

- получения конфигурационной информации, связанной с межсотовой передачей с множественной TRP, используя передачу служебных сигналов верхнего уровня, причем множественная TRP, связанная с межсотовой передачей с множественной TRP, включает в себя первую TRP, соответствующую первому физическому идентификатору соты (PCI), и вторую TRP, соответствующую второму PCI;

- идентификации того, что межсотовая передача с множественной TRP сконфигурирована на основе конфигурационной информации;

- приема первой управляющей информации нисходящей линии связи (DCI) по первому физическому каналу управления нисходящей линии связи (PDCCH) первого набора управляющих ресурсов (CORESET) от первой TRP и вторую DCI по второму PDCCH второго CORESET от второй TRP; и

- приема первых данных от первой TRP на основе первой DCI и вторых данных от второй TRP на основе второй DCI.

13. Терминал по п. 12, в котором контроллер дополнительно выполнен с возможностью:

идентификации первого индекса пула CORESET и второго индекса пула CORESET, включенных в конфигурационную информацию, и

при этом первый CORESET соответствует первому индексу пула CORESET, а второй CORESET соответствует второму индексу пула CORESET.

14. Терминал по п. 12, в котором контроллер дополнительно выполнен с возможностью:

получения конфигурационной информации указания конфигурации передачи (TCI), в том числе упомянутого второго PCI, на основе упомянутой конфигурационной информации.

15. Терминал по п. 13, в котором первый индекс пула CORESET связан с первым PCI обслуживающей соты, ассоциированной с первой TRP, а второй индекс пула CORESET связан со вторым PCI, ассоциированным со второй TRP.

16. Терминал по п. 13, в котором первый индекс пула CORESET связан с первым PCI, ассоциированным с первой TRP, а второй индекс пула CORESET связан со вторым PCI, ассоциированным со второй TRP.

17. Терминал по п. 12, в котором контроллер дополнительно выполнен с возможностью:

приема запроса информации характеристик терминала; и

передачи информации характеристик терминала, в том числе информации, ассоциированной с поддерживаемой межсотовой передачей с множественной TRP.

18. Первое устройство приема передачи для обслуживающей соты в системе беспроводной связи, поддерживающей множественную точку приема-передачи (множественную TRP), причем первое устройство приема передачи содержит:

- приемо-передающее устройство; и

- контроллер, выполненный с возможностью:

- передавать конфигурационную информацию, связанную с межсотовой передачей с множественной TRP, на терминал, используя передачу служебных сигналов верхнего уровня, причем множественная TRP, связанная с межсотовой передачей с множественной TRP, включает в себя упомянутое первое устройство приема передачи, соответствующее первому физическому идентификатору соты (PCI), и второе устройство приема передачи для другой соты, соответствующей второму PCI, и упомянутая конфигурационная информация включает в себя второй PCI,

- передавать первую управляющую информацию нисходящей линии связи (DCI) по первому физическому каналу управления нисходящей линии связи (PDCCH) первого набора управляющих ресурсов (CORESET) на основе упомянутой конфигурационной информации, и

- передавать первые данные на основе первой DCI.

19. Первое устройство приема передачи по п. 18, в котором контроллер дополнительно выполнен с возможностью:

передачи запроса информации характеристик терминала, и

приема информации характеристик терминала, в том числе информации, ассоциированной с поддерживаемой межсотовой передачей с множественной TRP.

20. Система беспроводной связи, включающая в себя первое устройство приема передачи и второе устройство приема передачи в системе беспроводной связи, поддерживающей множественную точку приема-передачи (множественную TRP),

причем первое устройство приема передачи содержит:

- приемо-передающее устройство; и

- контроллер, выполненный с возможностью:

- передавать конфигурационную информацию, связанную с межсотовой передачей с множественной TRP, на терминал, используя передачу служебных сигналов верхнего уровня, причем множественная TRP, связанная с межсотовой передачей с множественной TRP, включает в себя упомянутое первое устройство приема передачи, соответствующее первому физическому идентификатору соты (PCI), и второе устройство приема передачи для другой соты, соответствующей второму PCI, и упомянутая конфигурационная информация включает в себя второй PCI,

- передавать первую управляющую информацию нисходящей линии связи (DCI) по первому физическому каналу управления нисходящей линии связи (PDCCH) первого набора управляющих ресурсов (CORESET) на основе упомянутой конфигурационной информации, и

- передавать первые данные на основе первой DCI, причем второе устройство приема передачи содержит:

- приемо-передающее устройство; и

- контроллер, выполненный с возможностью:

- передавать вторую управляющую информацию нисходящей линии связи (DCI) по второму физическому каналу управления нисходящей линии связи (PDCCH) второго набора управляющих ресурсов (CORESET) на основе конфигурационной информации, и

- передавать вторые данные на основе второй DCI.

21. Система беспроводной связи по п. 20, в которой, в случае, когда первый индекс пула CORESET и второй индекс пула CORESET включаются в конфигурационную информацию, первую DCI принимают на основе первого индекса пула CORESET, а вторую DCI принимают на основе второго индекса пула CORESET.

22. Система беспроводной связи по п. 20, в которой, в случае, когда первый индекс пула CORESET и второй индекс пула CORESET включаются в конфигурационную информацию, первый CORESET соответствует первому индексу пула CORESET, а второй CORESET соответствует второму индексу пула CORESET.

23. Система беспроводной связи по п. 21, в которой первый индекс пула CORESET связан с первым PCI обслуживающей соты, ассоциированной с первым устройством приема передачи, а второй индекс пула CORESET связан со вторым PCI, ассоциированным со вторым устройством приема передачи.

24. Система беспроводной связи по п. 20, в которой первый индекс пула CORESET связан с первым PCI, ассоциированным с первым устройством приема передачи, а второй индекс пула CORESET связан со вторым PCI, ассоциированным со вторым устройством приема передачи.
