Устройство для поддержания правильной осанки и ритма дыхания Российский патент 2025 года по МПК A61M21/02 A61F5/02 A61N1/36 A61H1/00 A61H23/02 A61B5/11

Изобретение относится к области стимулирования физической активности, направленной на поддержание хорошей физической формы, может быть применено в быту и профессиональном спорте для выработки брюшного дыхания, коррекции осанки, концентрации, внимательности, медитативных техник и массажа.

Известен способ оздоровления организма путем контроля отклонения положения позвоночника относительно вертикальной оси тела человека, включающий закрепление устройства коррекции осанки, содержащего датчик измерения угла наклона и акселерометр, на одежде пользователя, установку на устройстве предельных значений углов отклонения позвоночника пользователя от вертикальной оси, съем, фиксацию и передачу значений углов отклонений позвоночника пользователя от вертикальной оси, анализ, сравнение средних значений углов отклонений позвоночника пользователя от вертикальной оси с максимальными значениями угла отклонения допустимого интервала отклонения, подачу сигнала при обнаружении превышения за установленный период времени средним значением угла отклонения позвоночника пользователя максимального значения угла отклонения допустимого интервала отклонения до возврата позвоночника пользователя в допустимый интервал отклонений, запись сигналов, передаваемых с датчика измерения угла наклона, по которому на устройстве формируют уровни предельного отклонения позвоночника, при которых нижняя граница предыдущего уровня является верхней границей последующего уровня, стремящегося к уровню с установленным нормальным отклонением, осуществляют корректировку действий пользователя, приводящих к нарушению осанки, путем полного и/или частичного изменения действий пользователя, записанные данные передают в пользовательский интерфейс при каждом его сопряжении с устройством коррекции осанки (патент РФ № 2788808, МПК A61B 5/11, A61F 5/00 ,G08B 23/00, публ. 24.01.2023 г.).

Известно устройство оздоровления организма путем проведения релаксирующей дыхательной гимнастики, включающее процессор с программами эталонных параметров дыхания, вход и первый выход которого соединены соответственно с блоком коммутации указанных программ и устройством отображения эталонных параметров дыхания, блок хранения и выдачи эталонных сигналов для заданной программы параметров дыхания, первый и второй входы и выход которого соединены соответственно с регулятором параметров эталонных сигналов, вторым выходом процессора и устройством воспроизведения эталонных сигналов, содержащее блок электростимуляции, первый вход и выход которого соединены соответственно со вторым выходом процессора и накожными электродами для электростимуляции, причем блок электростимуляции экспираторных мышц брюшной стенки выполнен с возможностью включения на выдохе в каждой выбранной программе параметров дыхания (патент РФ не полезную модель №179229 МПК A61B 5/08, A61N 1/02, A61N 1/18, публ. 04.05.2018).

Известно устройство оздоровления организма путем стимуляции постоянными или прерывистыми электрическими импульсами, съемный блок которого содержит корпус, генератор электрических импульсов, элемент питания, блок управления, элементы электрического соединения выполнены в виде пружинных контактов (патент РФ на полезную модель № 185257, МПК A61N 1/02, A61N 1/36, публ. 28.11.2018).

Общим недостатком этих технических решений является ограниченные функциональные возможности, так как контроль и воздействие осуществляется только на один из параметров здоровья пользователя.

Технической задачей, на решение которой направлено данное изобретение, является получение синергетического эффекта в результате интеграции факторов контроля воздействия на организм пользователя правильной осанки и ритма дыхания.

Для решения этой технической задачи предлагается устройство для поддержания правильной осанки и ритма дыхания, содержащее эластичный корпус, в котором установлен генератор электрических импульсов, элемент питания, блок управления, на задней поверхности корпуса закреплены электрические контакты, блок управления выполнен программируемым и снабжен сенсорным экраном, который размещен на лицевой стороне корпуса, блок записи/воспроизведения звука с возможностью связи с внешним элементом воспроизведения, вибрационный механизм, датчики шагов, угла наклона, натяжения и ремень, выполненный с возможностью регулировки длины и прикрепленный к корпусу через датчик натяжения, выходы датчиков угла наклона, шагов и натяжения подключены к соответствующим входам блока управления, выходы которого подключены соответственно к управляющим входам блока распределения импульсов, блока записи/воспроизведения звука, вибрационного механизма, выход блока распределения импульсов подключен к электрическим контактам, которые распределены равномерно от центра к краям корпуса, причем блок записи/воспроизведения звука содержит предварительно записанный пользователем собственным голосом аффирмационный текст, блок управления выполнен с возможностью выдавать импульсы на включение вибрационного механизма с начальным интервалом, изменяющимся через заданное количество импульсов, а также с возможностью включения с выдержкой вибрационного механизма на непрерывный сигнал по сигналу датчика угла наклона, если пользователь начинает сутулиться, и с возможностью изменения частоты выдачи импульсов на включение вибрационного механизма в зависимости от частоты шагов по сигналу датчика шагов, блок распределения импульсов выполнен с возможностью подачи напряжения поочередно на электрические контакты от центра корпуса к его краю или от края к центру. Устройство может содержать беспроводной приемопередатчик, выполненный с возможностью связи с внешним пультом управления, входы-выходы которого подключены соответственно к блоку управления и второй ремень, размещенный Х-образно с первым ремнем».

Предлагаемое устройство для поддержания правильной осанки и ритма дыхания может быть изготовлено из известных материалов на известном оборудовании квалифицированными специалистами.

Сущность изобретения поясняется чертежами, на которых показан неисключающий пример реализации устройства.

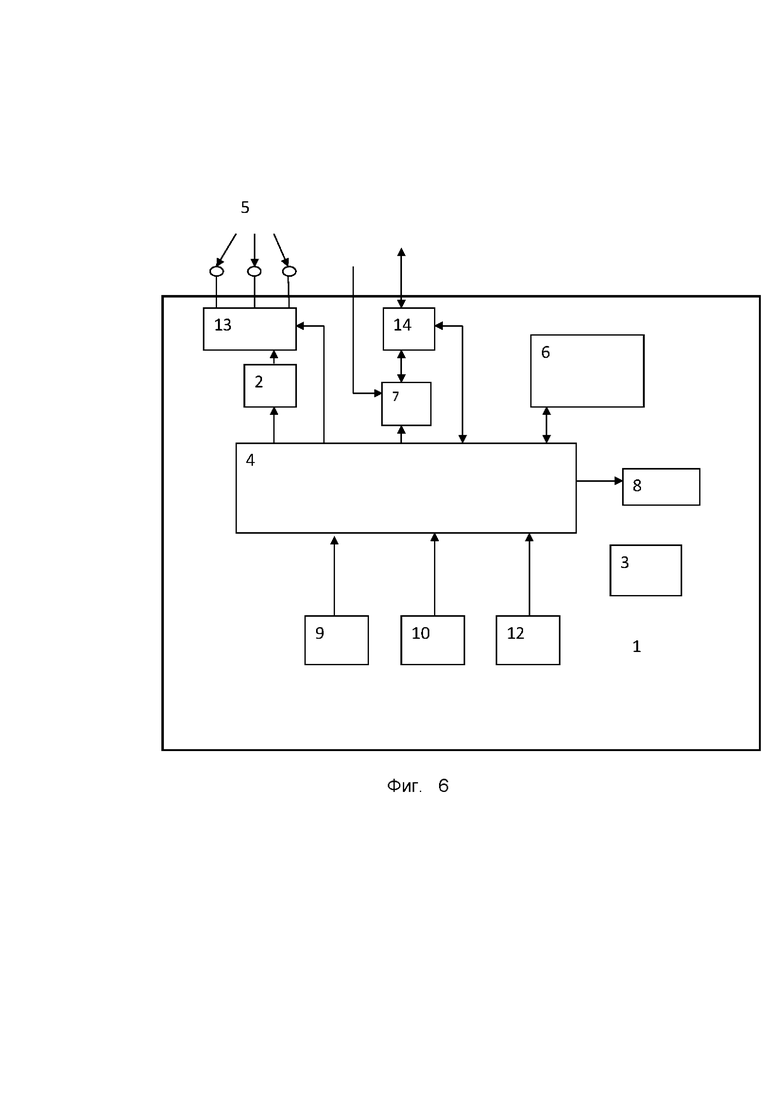

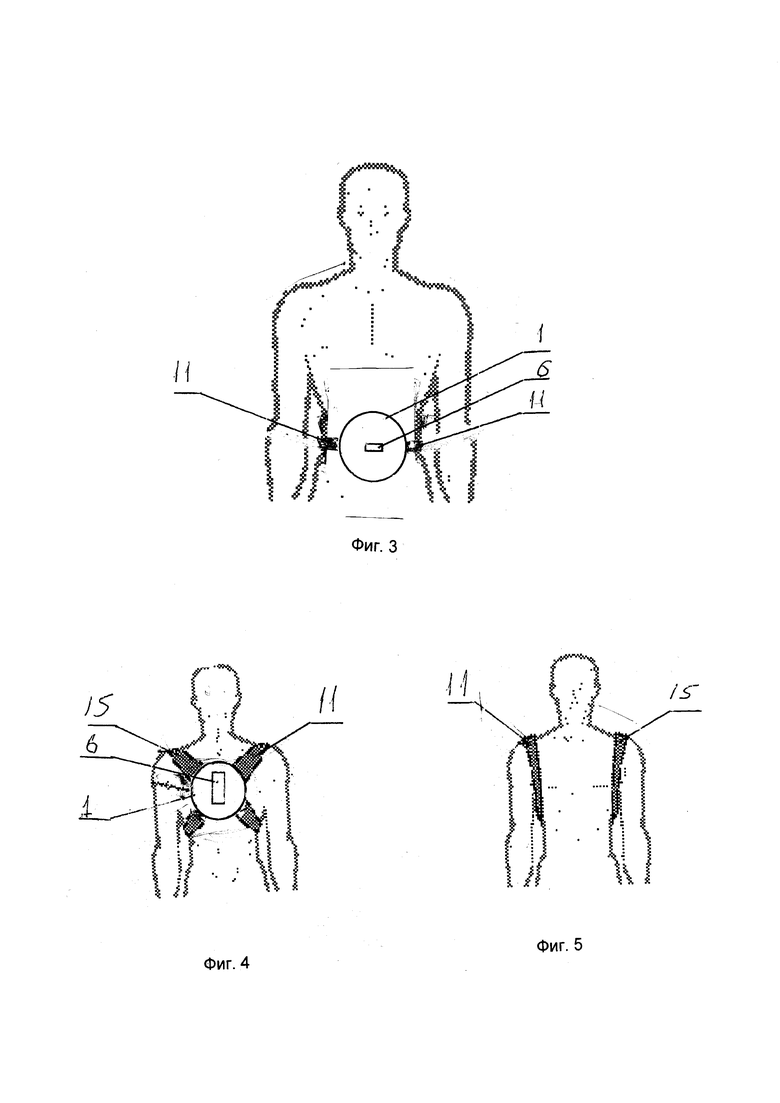

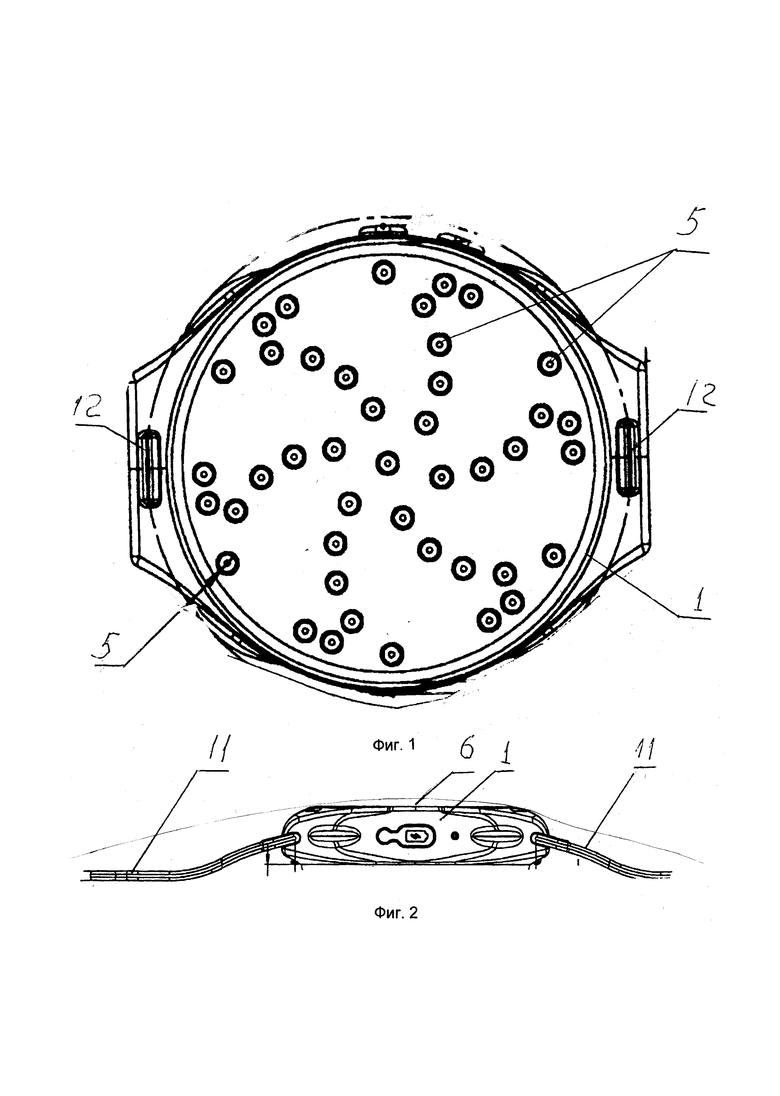

На фиг. 1 показан внешний вид нижней стороны корпуса предлагаемого устройства для поддержания правильной осанки и ритма дыхания, на фиг 2 - вид сбоку на корпус устройства, на фиг 3 - пример расположения устройства на талии пользователя при использовании одного ремня, на фиг 4 и 5 - пример расположения устройства на груди или спине пользователя, на фиг 6 - функциональная схема устройства.

На фигурах обозначено: корпус 1, его задняя сторона, генератор 2 электрических импульсов, элемент 3 питания, блок 4 управления, электрические контакты 5, сенсорный экран 6, блок 7 записи/воспроизведения звука с внешним элементом воспроизведения (не показан), вибрационный механизм 8, датчики 9 шагов, угла 10 наклона и ремень 11, датчик 12 натяжения, блок 13 распределения импульсов, приемопередатчик 14, второй ремень 15, внешний пульт управления (смартфон или другое вторичное электронное устройство) не показан.

Предварительно пользователь собственным голосом записывает в блок 7 записи/воспроизведения звука аффирмационный текст выбранной длительностью 6-12 сек.

Пользователь надевает на себя устройство, как это показано на фиг 3-5, прикладывая эластичный корпус 1 задней стороной к участку своего тела, при этом электрические контакты 5, расположенные на задней поверхности корпуса 1 прилегают к его коже, и пользователь застегивает ремень 11 (фиг. 3) или, соответственно, ремни 11 и 15 (фиг. 4, 5), находясь в положении "стоя" и выпрямившись, не сутулясь, с небольшим натяжением ремня 11 (или 11 и 15) в положении "выдох" и включает устройство в работу. Блок 4 управления фиксирует уровень сигнала датчика 12 натяжения, соответствующий выдоху и сигнал датчика 10 угла наклона, соответствующий правильному положению тела. Пользователь затем делает глубокий вдох и блок 4 управления фиксирует уровень сигнала датчика 12 натяжения, соответствующий вдоху. Блок 4 управления начинает выдавать короткие импульсы на включение вибрационного механизма 8 с начальным интервалом, например, 5 секунд, изменяющимся через определенное количество импульсов, например через 96 импульсов, интервал сигнала увеличится до 8 сек, затем через определенное кол-во импульсов до 10 сек, затем до 12 сек, и т.д. по программе, что позволяет пользователю поддерживать задаваемый темп дыхания. Блок 7 записи/воспроизведения звука начинает постоянно воспроизводить записанный ранее аффирмационный текст выбранной длительностью 6 - 12 сек., который пользователь прослушивает через проводные наушники или через приемопередатчик 14 и беспроводные наушники (не показаны), генератор 2 электрических импульсов через распределитель 13 импульсов подает электрические импульсы на электрические контакты 5 на нижней стороне корпуса 1, которые, воздействуя через кожу пользователя, обеспечивают электромагнитный массаж. В зависимости от выбранного режима распределителя 13 импульсов напряжение подается поочередно на электрические контакты 5 либо от центра корпуса 1 к его краю, что способствует расслаблению мышц, либо от края к центру, что тонизирует мышцы. Пока пользователь сохраняет правильную осанку, сигнал датчика 10 угла наклона отсутствует, если пользователь начинает сутулится, датчик 10 угла наклона срабатывает и подает сигнал в блок 4 управления, который с выдержкой включает вибрационный механизм 8 на непрерывный сигнал пользователю. Если пользователь выпрямляется, через интервал времени непрерывный сигнал вибрационного механизма 8 прекращается. Это позволяет пользователю сохранять правильную осанку во все время использования устройства.

Когда пользователь начинает ходить, датчик шагов 9 подает сигнал в блок 4 управления и в зависимости от частоты шагов блок 4 управления изменяет частоту выдачи коротких импульсов по заранее заданной программе, что обеспечивает поддержание необходимого темпа дыхания.

Управление устройством осуществляется либо через сенсорный экран 6 блока 4 управления, либо с внешнего пульта управления.

Заявителем изготовлены и успешно испытаны макеты и опытные образцы предлагаемого устройства.

Регулирование частоты дыхания, переход от грудного дыхания к брюшному дыханию и одновременное воздействие массажирующих импульсов и прослушиваемого аффирмациионного текста при сохранении правильной осанки и ритма дыхания позволяет пользователю почувствовать улучшение своего физического состояния после сеанса процедур.

Изобретение относится к медицинской технике, а именно к устройству для поддержания правильной осанки и ритма дыхания. В эластичном корпусе устройства установлен генератор электрических импульсов, элемент питания, блок управления. На задней поверхности корпуса закреплены распределенные равномерно от центра к краям корпуса электрические контакты. Блок управления выполнен программируемым и снабжен сенсорным экраном, который размещен на лицевой стороне корпуса. Устройство также содержит блок записи/воспроизведения звука с возможностью связи с внешним элементом воспроизведения, вибрационный механизм, датчики шагов, угла наклона, натяжения и ремень. Ремень выполнен с возможностью регулировки длины и прикреплен к корпусу через датчик натяжения. Выходы датчиков угла наклона, шагов и натяжения подключены к входам блока управления. Выходы блока управления подключены к управляющим входам блока распределения импульсов, блока записи/воспроизведения звука и вибрационного механизма. Выход блока распределения импульсов подключен к электрическим контактам. Блок управления сконфигурирован для выдачи импульсов на включение вибрационного механизма с начальным интервалом, изменяющимся через заданное количество импульсов, а также для включения с выдержкой вибрационного механизма на непрерывный сигнал по сигналу датчика угла наклона, если пользователь начинает сутулиться. Блок управления выполнен с возможностью изменения частоты выдачи импульсов на включение вибрационного механизма в зависимости от частоты шагов по сигналу датчика шагов. Обеспечивается получение синергетического эффекта в результате интеграции факторов контроля воздействия на организм пользователя правильной осанки и ритма дыхания. 2 з.п. ф-лы, 6 ил.

1. Устройство для поддержания правильной осанки и ритма дыхания, содержащее эластичный корпус, в котором установлен генератор электрических импульсов, элемент питания, блок управления, на задней поверхности корпуса закреплены электрические контакты, отличающееся тем, что блок управления выполнен программируемым и снабжен сенсорным экраном, который размещен на лицевой стороне корпуса, в него введены блок записи/воспроизведения звука с возможностью связи с внешним элементом воспроизведения, вибрационный механизм, датчики шагов, угла наклона, натяжения и ремень, выполненный с возможностью регулировки длины и прикрепленный к корпусу через датчик натяжения, выходы датчиков угла наклона, шагов и натяжения подключены к соответствующим входам блока управления, выходы которого подключены соответственно к управляющим входам блока распределения импульсов, блока записи/воспроизведения звука, вибрационного механизма, выход блока распределения импульсов подключен к электрическим контактам, которые распределены равномерно от центра к краям корпуса, причем блок записи/воспроизведения звука содержит предварительно записанный пользователем собственным голосом аффирмационный текст, блок управления выполнен с возможностью выдавать импульсы на включение вибрационного механизма с начальным интервалом, изменяющимся через заданное количество импульсов, а также с возможностью включения с выдержкой вибрационного механизма на непрерывный сигнал по сигналу датчика угла наклона, если пользователь начинает сутулиться, и с возможностью изменения частоты выдачи импульсов на включение вибрационного механизма в зависимости от частоты шагов по сигналу датчика шагов, блок распределения импульсов выполнен с возможностью подачи напряжения поочередно на электрические контакты от центра корпуса к его краю или от края к центру.

2. Устройство по п. 1, отличающееся тем, что содержит беспроводной приемопередатчик, выполненный с возможностью связи с внешним пультом управления, входы-выходы которого подключены, соответственно, к блоку управления.

3. Устройство по п. 1, отличающееся тем, что содержит второй ремень, размещенный Х-образно с первым ремнем.
