ПРОВОДЯЩАЯ ГЕНЕРИРУЮЩАЯ АЭРОЗОЛЬ КОМПОЗИТНАЯ ПОДЛОЖКА ДЛЯ ЭЛЕМЕНТА В ВИДЕ ИСТОЧНИКА АЭРОЗОЛЯ Российский патент 2025 года по МПК A24B15/14 A24D1/20 A24F40/20 A24F40/40 A61M11/04

Описание патента на изобретение RU2834378C2

Перекрестная ссылка на родственные заявки

Настоящая заявка испрашивает приоритет и преимущество по заявке на патент США №16/196,958, озаглавленной "Проводящая генерирующая аэрозоль композитная подложка для элемента в виде источника аэрозоля", поданной 20 ноября 2018 года, которая полностью включена в настоящий документ посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к элементам в виде источника аэрозоля и их использованию для выработки табачных компонентов или других материалов в пригодной для вдыхания форме. Более конкретно, настоящее изобретение относится к материалам подложки и элементам в виде источника аэрозоля, содержащим материалы подложки, для устройств и систем доставки аэрозоля, таких как курительные изделия, в которых используется электрически вырабатываемое тепло или горючие воспламеняемые источники на основе углерода для нагрева табачного или нетабачного материала, предпочтительно без значительного сгорания для обеспечения пригодного для вдыхания вещества в форме аэрозоля для потребления человеком.

УРОВЕНЬ ТЕХНИКИ

На протяжении многих лет было предложено множество курительных изделий в качестве усовершенствования или альтернативы курительным продуктам, основанным на сжигании табака. Некоторые типичные альтернативы включают устройства, в которых твердое или жидкое топливо сжигают для передачи тепла табаку или в которых для обеспечения такого источника нагрева используют химическую реакцию. Дополнительные типичные альтернативы используют электрическую энергию для нагрева табака и/или других материалов генерирующих аэрозоль подложек, таких как описаны в патенте США №9,078,473 под авторством Worm и др., который полностью включен в настоящий документ посредством ссылки.

Смысл усовершенствований или альтернатив курительным изделиям обычно заключался в обеспечении ощущений, связанных с курением сигарет, сигар или курительных трубок, но без доставки значительного количества продуктов неполного сгорания и пиролиза. С этой целью предложено множество курительных продуктов, генераторов аромата и медицинских ингаляторов, которые используют электрическую энергию для испарения или нагревания летучего материала или пытаются обеспечить ощущения курения сигарет, сигар или курительных трубок без существенного сжигания табака. См., например, различные альтернативные курительные изделия, устройства доставки аэрозоля и источники для вырабатывания тепла, изложенные в уровне техники, как описано в патенте США №7,726,320 под авторством Robinson и др. и в публикациях заявок на патент США №2013/0255702 под авторством Griffith Jr. и др. и №2014/0096781 под авторством Sears и др., которые полностью включены в настоящий документ посредством ссылки. Также см., например, различные типы курительных изделий, устройств доставки аэрозоля и источников для вырабатывания тепла с электрическим приводом, ссылка на которые приведена посредством товарного знака и источника коммерческой информации в публикации заявки на патент США №2015/0220232 под авторством Bless и др., которая полностью включена в настоящий документ посредством ссылки. Дополнительные типы курительных изделий, устройств доставки аэрозоля и источников для вырабатывания тепла с электрическим приводом, ссылка на которые приведена посредством товарного знака и источника коммерческой информации в публикации заявки на патент США №2015/0245659 под авторством DePiano и др., которая также полностью включена в настоящий документ посредством ссылки. Другие характерные сигареты или курительные изделия, которые были описаны и, в некоторых случаях, стали доступны в продаже, включают такие, которые описаны в патенте США №4,735,217 под авторством Gerth и др.; патентах США №4,922,901, №4,947,874 и №4,947,875 под авторством Brooks и др.; патенте США №5,060,671 под авторством Counts и др.; патенте США №5,249,586 под авторством Morgan и др.; патенте США №5,388,594 под авторством Counts и др.; патенте США №5,666,977 под авторством Higgins и др.; патенте США №6,053,176 под авторством Adams и др.; патенте США №6,164,287 под авторством White; патенте США №6,196,218 под авторством Voges; патенте США №6,810,883 под авторством Felter и др.; патенте США №6,854,461 под авторством Nichols; патенте США №7,832,410 под авторством Hon; патенте США №7,513,253 под авторством Kobayashi; патенте США №7,726,320 под авторством Robinson и др.; патенте США №7,896,006 под авторством Hamano; патенте США №6,772,756 под авторством Shayan; публикации патента США №2009/0095311 под авторством Hon; публикациях патентов США №2006/0196518, 2009/0126745 и 2009/0188490 под авторством Hon; в публикации патента США №2009/0272379 под авторством Thorens и др.; в публикациях патентов США №2009/0260641 и 2009/0260642 под авторством Monsees и др.; в публикациях патентов США №2008/0149118 и 2010/0024834 под авторством Oglesby и др.; в публикации патента США №2010/0307518 под авторством Wang и в WO 2010/091593 под авторством Hon, которые полностью включены в настоящий документ посредством ссылки.

Репрезентативные продукты, которые сходны по многим атрибутам с сигаретами, сигарами или курительными трубками традиционных типов, являются доступными на рынке как ACCORD®, производимые компанией Philip Morris Incorporated; ALPHA™, JOYE 510™ и M4™, производимые компанией InnoVapor LLC; CIRRUS™ и FLING™, производимые компанией White Cloud Cigarettes; BLU™, производимые компанией Fontem Ventures B.V.; COHITA™, COLIBRI™, ELITE CLASSIC™, MAGNUM™, PHANTOM™ и SENSE™, производимые компанией EPUFFER® International Inc.; DUOPRO™, STORM™ и VAPORKING®, производимые компанией Electronic Cigarettes, Inc.; EGAR™, производимые компанией Egar Australia; eGo-C™ и eGo-T™, производимые компанией Joyetech; ELUSION™, производимые компанией Elusion UK Ltd; EONSMOKE®, производимые компанией Eonsmoke LLC; FIN™TM, производимые компанией FIN Branding Group, LLC; SMOKE®, производимые компанией Green Smoke Inc. USA; GREENARETTE™, производимые компанией Greenarette LLC; HALLIGAN™, HENDU™, JET™, MAXXQ™, PINK™ и PITBULL™, производимые компанией Smoke Stik®; HEATBAR™, производимые компанией Philip Morris International, Inc.; HYDRO IMPERIAL™ и LXE™, производимые компанией Crown7; LOGIC™ и THE CUBAN™, производимые компанией LOGIC Technology; LUCI®, производимые компанией Luciano Smokes Inc.; METRO®, производимые компанией Nicotek, LLC; NJOY® и ONEJOY™, производимые компанией Sottera, Inc.; NO. 7™, производимые компанией SS Choice LLC; PREMIUM ELECTRONIC CIGARETTE™, производимые компанией PremiumEstore LLC; RAPP E-MYSTICK™, производимые компанией Ruyan America, Inc.; RED DRAGON™, производимые компанией Red Dragon Products, LLC; RUYAN®, производимые компанией Ruyan Group (Holdings) Ltd.; SF®, производимые компанией Smoker Friendly International, LLC; GREEN SMART SMOKER®, производимые компанией The Smart Smoking Electronic Cigarette Company Ltd.; SMOKE ASSIST®, производимые компанией Coastline Products LLC; SMOKING EVERYWHERE®, производимые компанией Smoking Everywhere, Inc.; V2CIGS™, производимые компанией VMR Products LLC; VAPOR NINE™, производимые компанией VaporNine LLC; VAPOR4LIFE®, производимые компанией Vapor 4 Life, Inc.; VEPPO™, производимые компанией E-CigaretteDirect, LLC; VUSE®, производимые компанией R.J. Reynolds Vapor Company; Mistic Menthol product, производимые компанией Mistic Ecigs; и the Vype product, производимые компанией CN Creative Ltd.; IQOS™, производимые компанией Philip Morris International и GLO™, производимые компанией British American Tobacco. Еще другие электрические устройства доставки аэрозоля, и, в частности, устройства, которые были охарактеризованы как так называемые электронные сигареты, продавали под торговыми марками COOLER VISIONS™; DIRECT E-CIG™; DRAGONFLY™; EMIST™; EVERSMOKE™; GAMUCCI®; HYBRID FLAME™; KNIGHT STICKS™; ROYAL BLUES™; SMOKETIP® и SOUTH BEACH SMOKE™.

Изделия, которые создают вкус и ощущение курения за счет электрического нагрева табака, полученных из табака материалов или других полученных из растений материалов, обладают несоответствующими эксплуатационными характеристиками. Например, некоторые изделия обладают несоответствующим высвобождением ароматизаторов или других пригодных для вдыхания материалов. Соответственно, может быть предпочтительным обеспечение курительного изделия, которое может обеспечить ощущения курения сигарет, сигар или курительных трубок без существенного сгорания материала подложки и за счет преимущественных эксплуатационных характеристик.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

В различных вариантах реализации в настоящем изобретении представлена часть в виде подложки для использования в элементе в виде источника аэрозоля, элемент в виде источника аэрозоля и способ создания части в виде подложки для элемента в виде источника аэрозоля.

Пример реализации 1: Часть в виде подложки для использования в элементе в виде источника аэрозоля, содержащая ряд перекрывающихся слоев листа композитной подложки, причем лист композитной подложки содержит: нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон, множество проводящих нитей, встроенных в нетканое полотно, и покрытие, которое включает в себя волокнистый материал и композицию предшественника аэрозоля.

Пример реализации 2: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой регенерированные целлюлозные волокна имеют многолепестковое поперечное сечение.

Пример реализации 3: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой волокнистый материал содержит измельченный табачный материал.

Пример реализации 4: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой покрытие также включает в себя одно или более из следующего: связующий материал, замедляющий горение материал и ароматизатор.

Пример реализации 5: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой нетканое полотно выполнено с возможностью содержания композиции предшественника аэрозоля с содержанием, превышающим 40%.

Пример реализации 6: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой нетканое полотно выполнено с возможностью содержания композиции предшественника аэрозоля с содержанием от по меньшей мере 10% до более 50%.

Пример реализации 7: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой множество проводящих нитей расположены по существу по линейному и параллельному узору.

Пример реализации 8: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой множество проводящих нитей имеют по существу случайное расположение.

Пример реализации 9: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой множество проводящих нитей выполнены из одного или более из следующего: алюминиевый материал, материал нержавеющей стали, медный материал, углеродный материал и графитовый материал.

Пример реализации 10: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой множество проводящих нитей встроены в нетканое полотно посредством сшивания.

Пример реализации 11: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой множество проводящих нитей встроены в нетканое полотно посредством направленной укладки волокон (tailored fiber placement, TFP).

Пример реализации 12: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой множество проводящих нитей встроены в нетканое полотно посредством стежковой сварки (stitch bonding).

Пример реализации 13: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой лист композитной подложки содержит два или более слоев, соединенных друг с другом стежковой сваркой.

Пример реализации 14: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой ряд перекрывающихся слоев листа композитной подложки обернут с его наружной стороны покрывающим слоем.

Пример реализации 15: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой покрывающий слой содержит литой лист.

Пример реализации 16: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой покрывающий слой содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон.

Пример реализации 17: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой ряд перекрывающихся слоев листа композитной подложки и покрывающий слой обернуты с их наружной стороны вторым покрывающим слоем, содержащим металлическую фольгу.

Пример реализации 18: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в которой ряд перекрывающихся слоев листа композитной подложки, покрывающий слой и второй покрывающий слой обернуты с их наружной стороны третьим покрывающим слоем, содержащим бумажный материал.

Пример реализации 19: Часть в виде подложки по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащая связующий материал, композицию предшественника аэрозоля и замедляющий горение материал.

Пример реализации 20: Элемент в виде источника аэрозоля, содержащий часть в виде подложки, содержащую: ряд перекрывающихся слоев листа композитной подложки, причем лист композитной подложки содержит: нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон, множество проводящих нитей, встроенных в нетканое полотно, и покрытие, которое включает в себя волокнистый материал и композицию предшественника аэрозоля, причем часть в виде подложки образована по существу в цилиндрической форме, а покрывающий слой расположен вблизи наружной поверхности части в виде подложки.

Пример реализации 21: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором регенерированные целлюлозные волокна части в виде подложки имеют многолепестковое поперечное сечение.

Пример реализации 22: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором волокнистый материал части в виде подложки содержит измельченный табачный материал.

Пример реализации 23: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором покрытие части в виде подложки также включает в себя одно или более из следующего: связующий материал, замедляющий горение материал и ароматизатор.

Пример реализации 24: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором покрывающий слой содержит литой лист.

Пример реализации 25: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором покрывающий слой содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон.

Пример реализации 26: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащий второй покрывающий слой, расположенный вблизи наружной поверхности покрывающего слоя, причем второй покрывающий слой содержит металлическую фольгу.

Пример реализации 27: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также содержащий третий покрывающий слой, расположенный вблизи наружной поверхности второго покрывающего слоя, причем третий покрывающий слой содержит бумажный материал.

Пример реализации 28: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором нетканое полотно части в виде подложки выполнено с возможностью содержания композиции предшественника аэрозоля с содержанием, превышающим 40%.

Пример реализации 29: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором нетканое полотно части в виде подложки выполнено с возможностью содержания композиции предшественника аэрозоля с содержанием от по меньшей мере 10% до более 50%.

Пример реализации 30: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором множество проводящих нитей части в виде подложки расположены по существу по линейному и параллельному узору.

Пример реализации 31: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором множество проводящих нитей имеют по существу случайное расположение.

Пример реализации 32: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором множество проводящих нитей части в виде подложки выполнены из одного или более из следующего: алюминиевый материал, материал нержавеющей стали, медный материал, углеродный материал и графитовый материал.

Пример реализации 33: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором множество проводящих нитей части в виде подложки встроены в нетканое полотно посредством сшивания.

Пример реализации 34: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором множество проводящих нитей части в виде подложки встроены в нетканое полотно посредством направленной укладки волокон (tailored fiber placement, TFP).

Пример реализации 35: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором множество проводящих нитей встроены в нетканое полотно посредством стежковой сварки (stitch bonding).

Пример реализации 36: Элемент в виде источника аэрозоля по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, в котором лист композитной подложки содержит два или более слоев, соединенных друг с другом стежковой сваркой.

Пример реализации 37: Способ создания части в виде подложки для использования в элементе в виде источника аэрозоля, включающий создание листа композитной подложки путем: образования нетканого полотна с использованием регенерированных целлюлозных волокон, встраивания множества проводящих нитей в нетканое полотно и покрытия нетканого полотна и встроенных проводящих нитей покрытием, которое включает в себя волокнистый материал и композицию предшественника аэрозоля, и перекрывание множества слоев листа композитной подложки для создания ряда перекрывающихся слоев листа композитной подложки.

Пример реализации 38: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому регенерированные целлюлозные волокна имеют многолепестковое поперечное сечение.

Пример реализации 39: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому волокнистый материал содержит измельченный табачный материал.

Пример реализации 40: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому покрытие также включает в себя одно или более из следующего: связующий материал, замедляющий горение материал и ароматизатор.

Пример реализации 41: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому нетканое полотно выполнено с возможностью содержания композиции предшественника аэрозоля с содержанием, превышающим 40%.

Пример реализации 42: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому нетканое полотно выполнено с возможностью содержания композиции предшественника аэрозоля с содержанием от по меньшей мере 10% до более 50%.

Пример реализации 43: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому этап встраивания множества проводящих нитей в нетканое полотно включает встраивание множества проводящих нитей так, что они расположены по существу по линейному и параллельному узору.

Пример реализации 44: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому множество проводящих нитей имеют по существу случайное расположение.

Пример реализации 45: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому множество проводящих нитей выполнены из одного или более из следующего: алюминиевый материал, материал нержавеющей стали, медный материал, углеродный материал и графитовый материал.

Пример реализации 46: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому этап встраивания множества проводящих нитей в нетканое полотно включает сшивание множества проводящих нитей с нетканым полотном.

Пример реализации 47: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому этап встраивания множества проводящих нитей в нетканое полотно включает направленную укладку волокон (tailored fiber placement, TFP).

Пример реализации 48: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому множество проводящих нитей встроены в нетканое полотно посредством стежковой сварки (stitch bonding).

Пример реализации 49: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому лист композитной подложки содержит два или более слоев, соединенных друг с другом стежковой сваркой.

Пример реализации 50: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также включающий обертывание ряда перекрывающихся слоев листа композитной подложки вокруг его наружной поверхности покрывающим слоем.

Пример реализации 51: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому покрывающий слой содержит литой лист.

Пример реализации 52: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, согласно которому покрывающий слой содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон.

Пример реализации 53: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также включающий обертывание ряда перекрывающихся слоев листа композитной подложки и покрывающего слоя вокруг их наружной поверхности вторым покрывающим слоем, содержащим металлическую фольгу.

Пример реализации 54: Способ по любому предшествующему примеру реализации или любой комбинации любых предшествующих примеров реализации, также включающий обертывание ряда перекрывающихся слоев листа композитной подложки, покрывающего слоя и второго покрывающего слоя вокруг их наружной поверхности третьим покрывающим слоем, содержащим бумажный материал.

Эти и другие признаки, аспекты и преимущества раскрытия настоящего изобретения станут очевидными по прочтении приведенного ниже подробного описания с сопроводительными чертежами, которые кратко описаны ниже. Настоящее изобретение включает в себя любую комбинацию из двух, трех, четырех или более вышеуказанных вариантов реализации, также как и комбинаций из любых двух, трех, четырех или более признаков или элементов, раскрытых в данном раскрытии, независимо от того, намеренно ли такие признаки или элементы объединены в конкретном варианте реализации, описанном в данном документе. Данное изобретение предназначено для целостного прочтения так, что любые отдельные признаки или элементы раскрытого изобретения в любых его аспектах и вариантах реализаций должны рассматриваться как комбинируемые, если контекст явно не предписывает иное.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Таким образом, после описания аспектов данного изобретения в вышеизложенных общих терминах, ниже приведены ссылки на сопроводительные чертежи, которые необязательно выполнены в масштабе, и на которых:

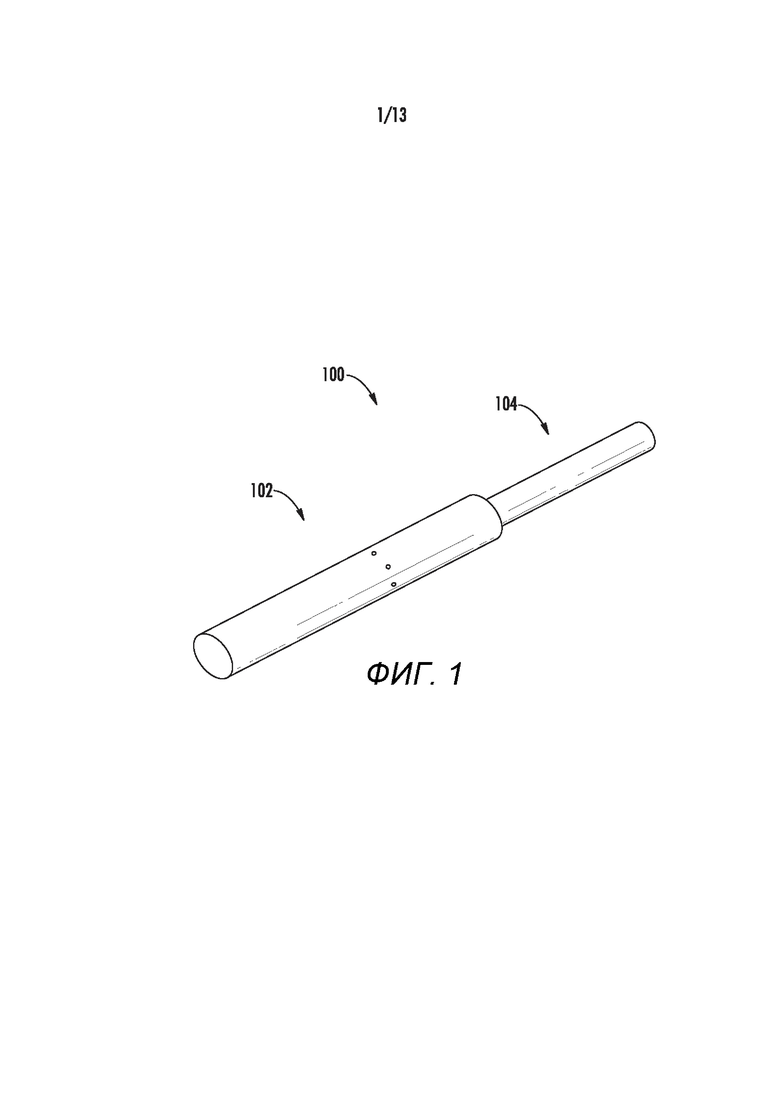

на ФИГ. 1 показан вид в перспективе устройства доставки аэрозоля, содержащего управляющий корпус и элемент в виде источника аэрозоля, причем элемент в виде источника аэрозоля и управляющий корпус соединены друг с другом согласно примеру реализации настоящего изобретения;

на ФИГ. 2 показан вид в перспективе устройства доставки аэрозоля по ФИГ. 1, причем элемент в виде источника аэрозоля и управляющий корпус отсоединены друг от друга согласно примеру реализации настоящего изобретения;

на ФИГ. 3 показано схематичное изображение поперечного сечения волокон листа композитной подложки согласно примеру реализации настоящего изобретения;

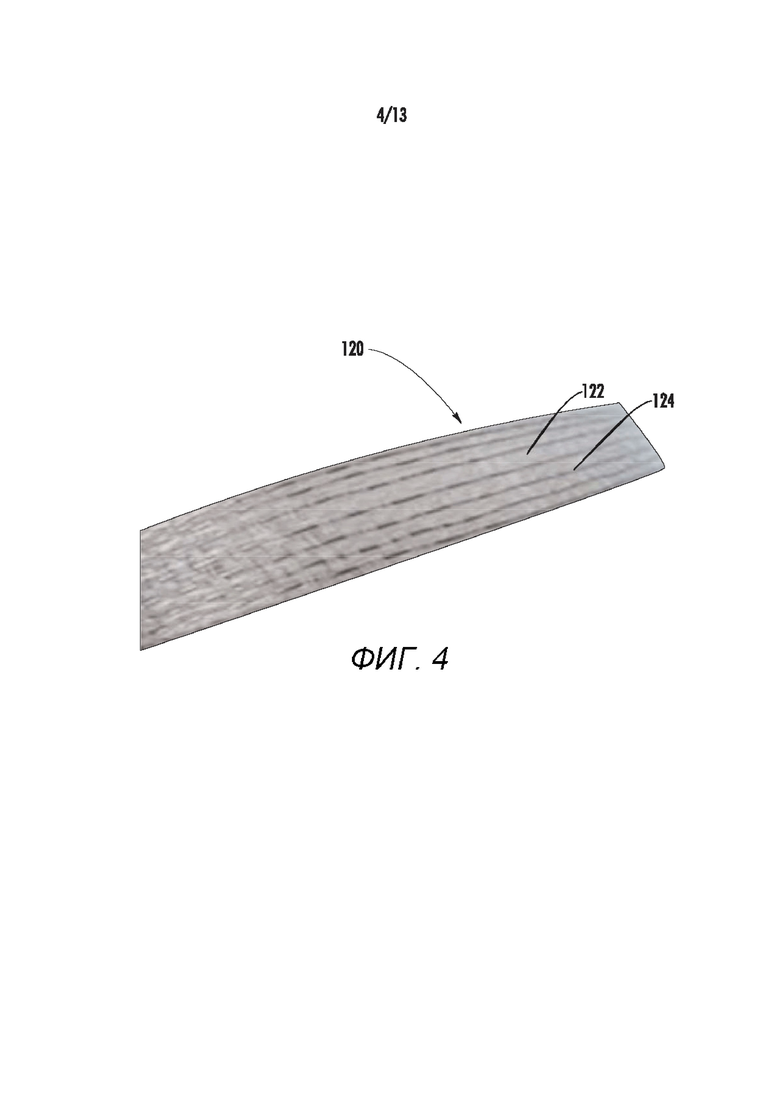

на ФИГ. 4 показано схематичное изображение нетканого полотна со встроенными проводящими нитями согласно примеру реализации настоящего изобретения;

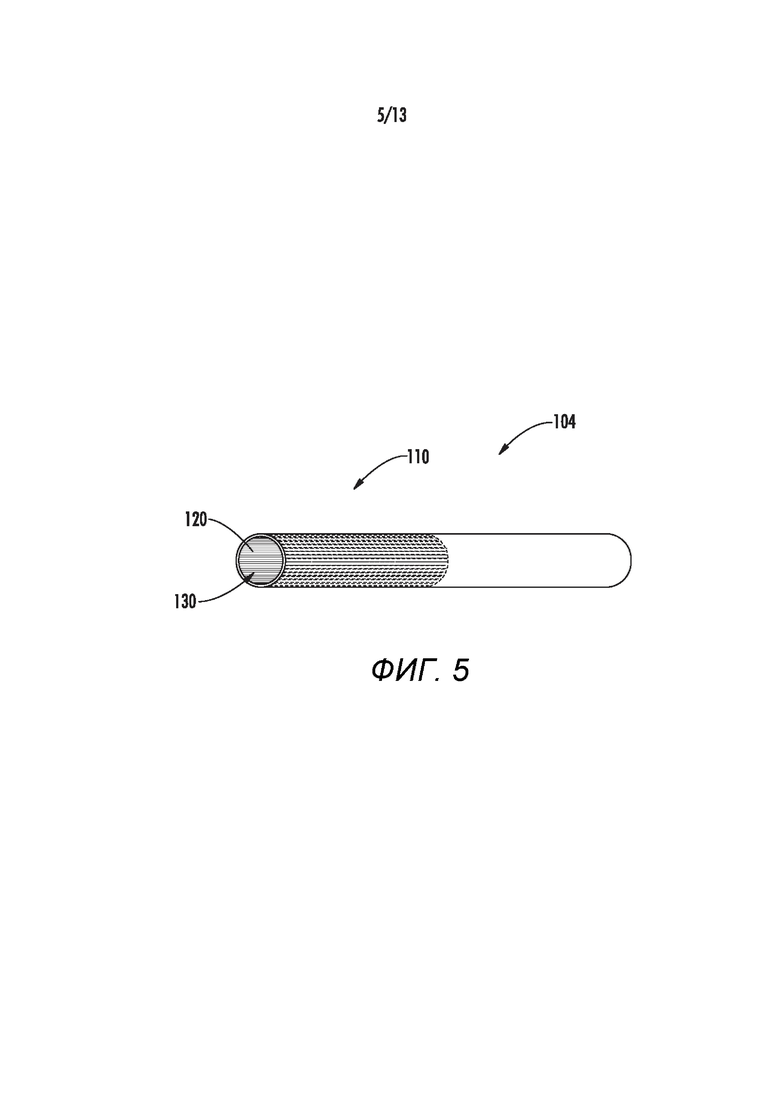

на ФИГ. 5 показан схематичный вид в перспективе элемента в виде источника аэрозоля согласно примеру реализации настоящего изобретения;

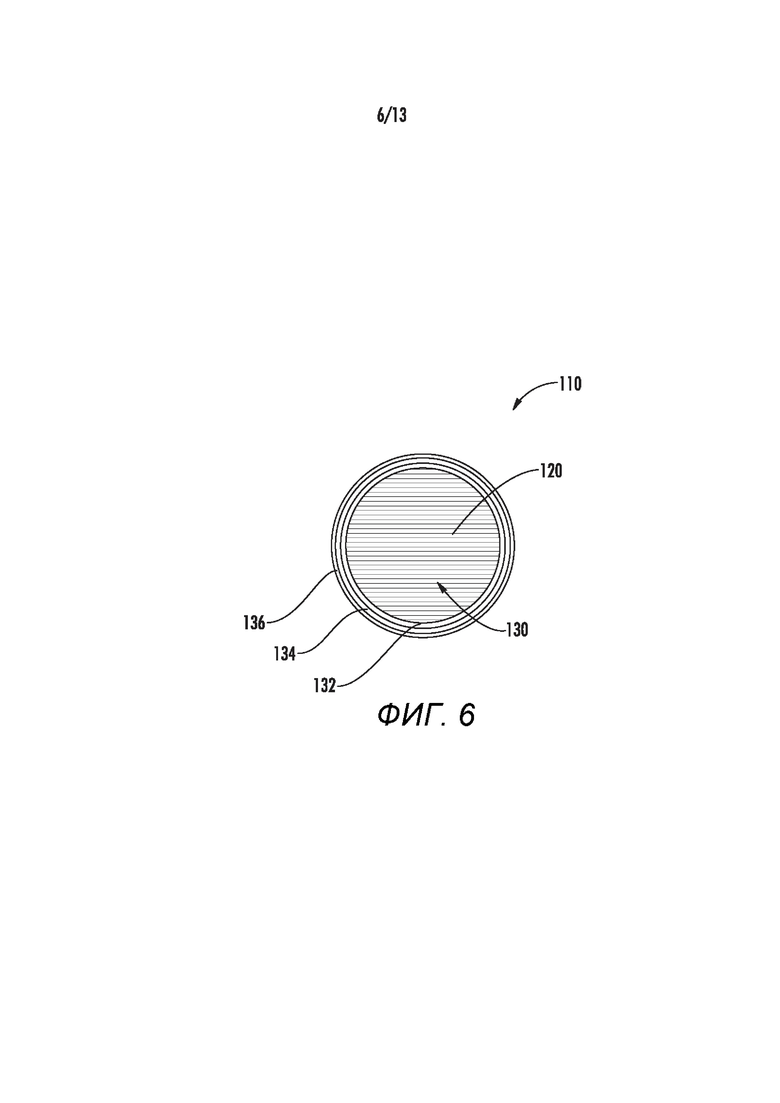

на ФИГ. 6 показано схематичное изображение поперечного сечения части в виде подложки элемента в виде источника аэрозоля согласно примеру реализации настоящего изобретения;

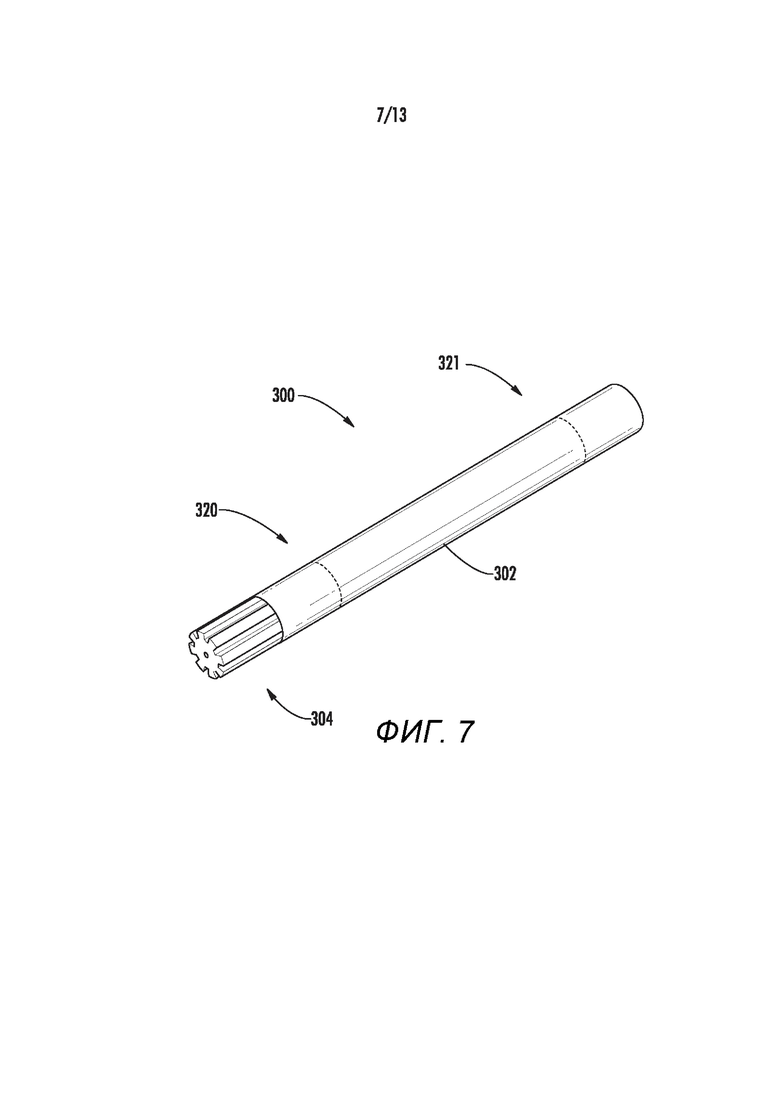

на ФИГ. 7 показан вид в перспективе элемента в виде источника аэрозоля согласно примеру реализации настоящего изобретения;

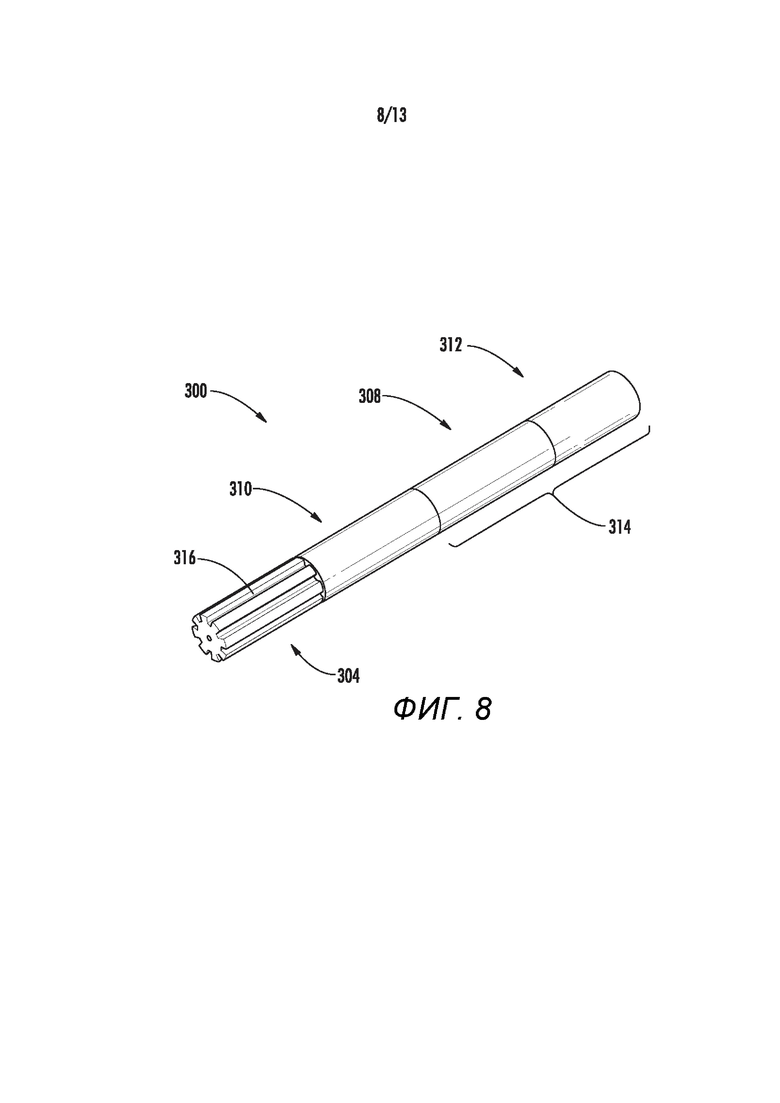

на ФИГ. 8 показан вид в перспективе элемента в виде источника аэрозоля по ФИГ. 7 с удаленной внешней оберткой согласно одному варианту реализации настоящего изобретения;

на ФИГ. 9 показано схематичное изображение поперечного сечения волокон листа композитной подложки согласно примеру реализации настоящего изобретения;

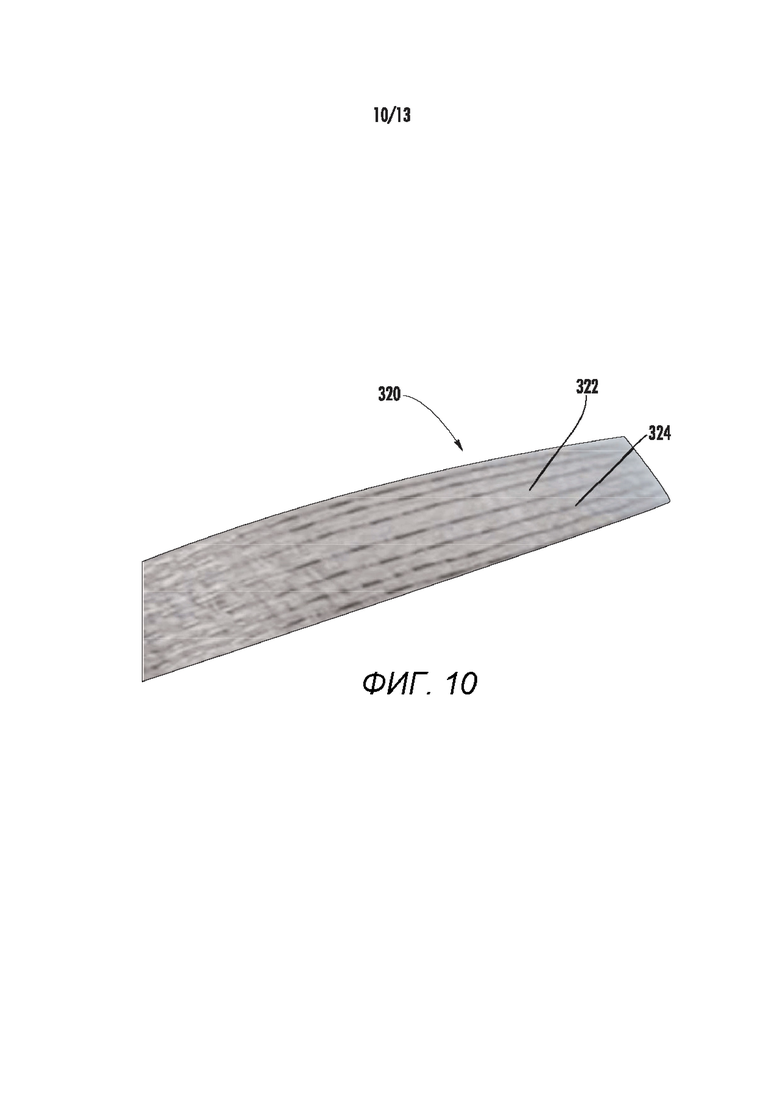

на ФИГ. 10 показано схематичное изображение нетканого полотна со встроенными проводящими нитями согласно примеру реализации настоящего изобретения;

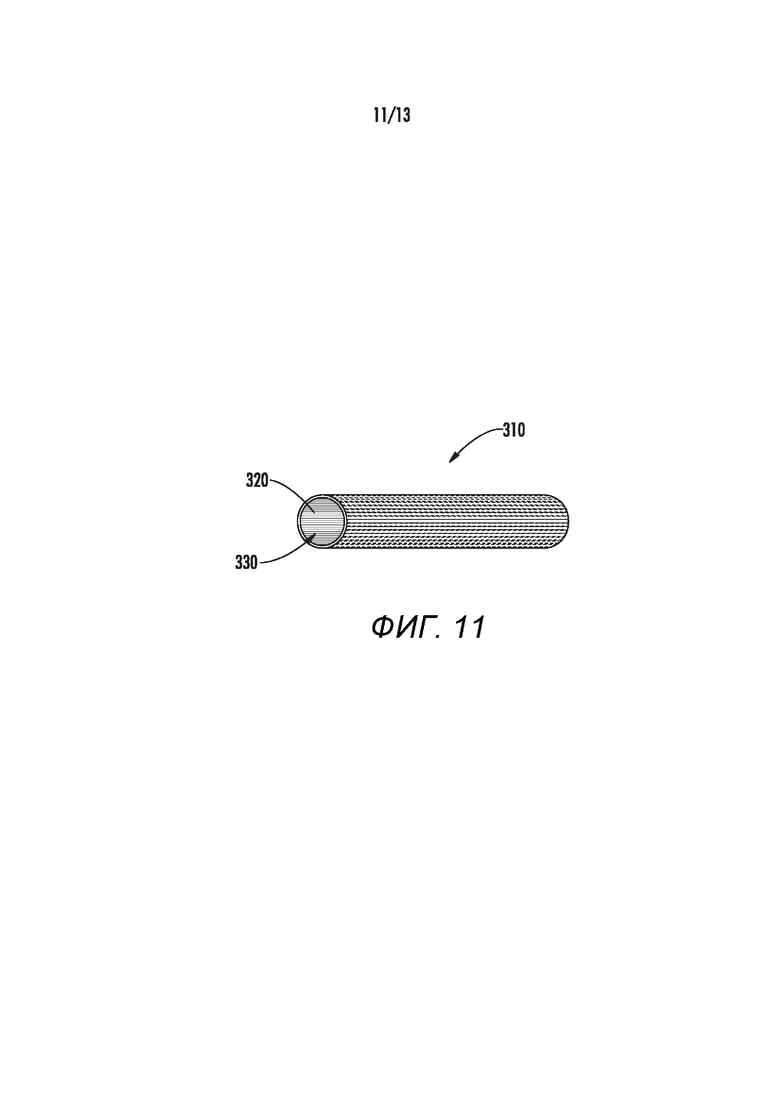

на ФИГ. 11 показан схематичный вид в перспективе части в виде подложки устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

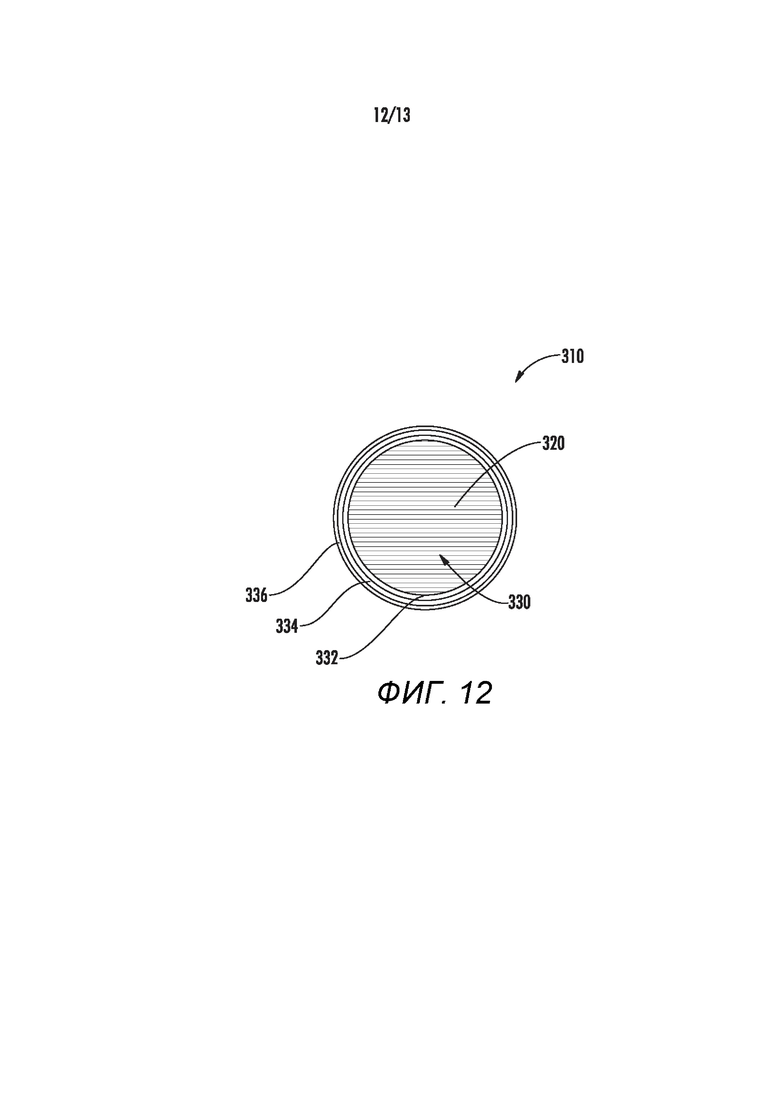

на ФИГ. 12 показано схематичное изображение поперечного сечения части в виде подложки устройства доставки аэрозоля согласно примеру реализации настоящего изобретения;

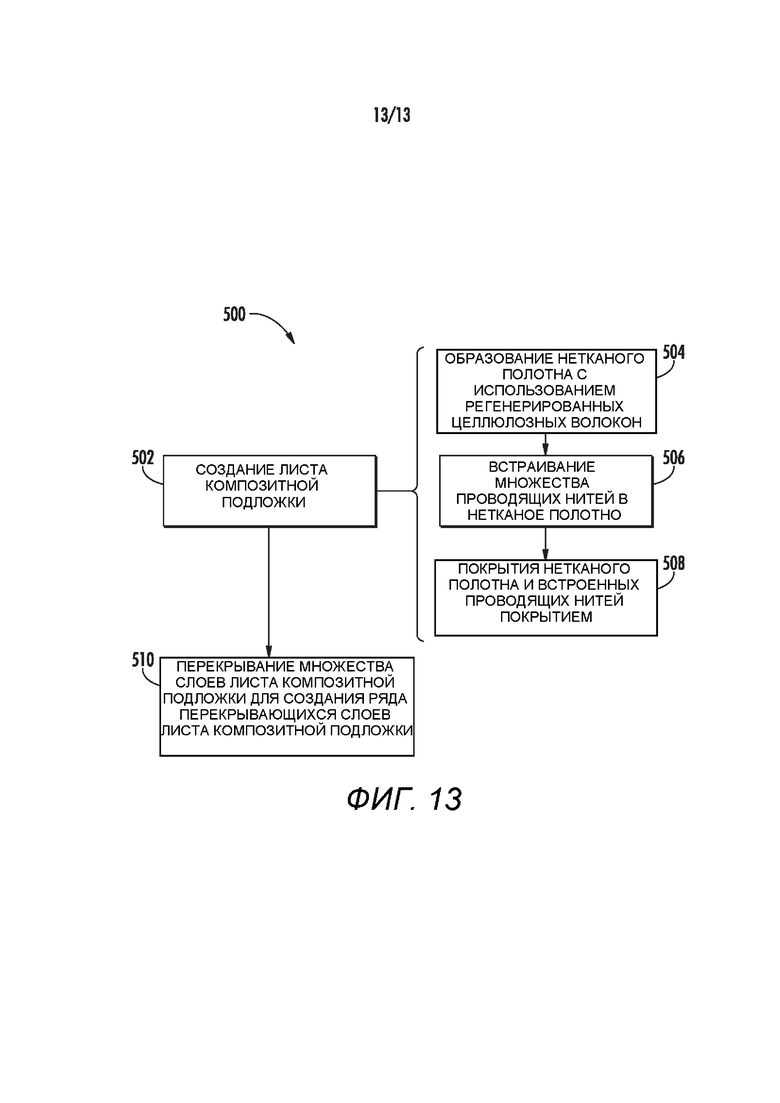

на ФИГ. 13 показаны различные операции способа изготовления части в виде подложки для использования с устройством доставки аэрозоля согласно примеру реализации настоящего изобретения.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Настоящее изобретение описано более подробно ниже со ссылкой на его варианты реализации. Указанные варианты реализации описаны таким образом, что данное раскрытие основательно, полно и полностью передает объем изобретения для специалиста в данной области техники. В действительности, настоящее изобретение может быть реализовано во многих различных формах и не должно рассматриваться как ограниченное вариантами реализации, приведенными в данном документе; скорее указанные варианты реализации приведены для того, чтобы данное изобретение соответствовало применимым законодательным требованиям. В данном описании и в прилагаемой формуле изобретения грамматическая конструкция, указывающая на то, что элемент приводится в единственном числе, также подразумевает и множественное число, если контекст изобретения явно не предписывает иное. Кроме того, хотя в настоящем документе может быть сделана ссылка на количественные показатели, значения, геометрические соотношения или тому подобное, если не указано иное, любой один или более, если не все из них, могут быть абсолютными или приблизительными для учета приемлемых изменений, которые могут иметь место, например, из-за технических допусков или тому подобного.

Как описано ниже, примеры реализаций раскрытия настоящего изобретения относятся к генерирующим аэрозоль подложкам для использования в элементах в виде источника аэрозоля и к элементам в виде источника аэрозоля для использования с устройствами доставки аэрозоля. Некоторые варианты реализации элементов в виде источника аэрозоля согласно раскрытию настоящего изобретения используют электрическую энергию для нагрева материала с образованием пригодного для вдыхания вещества (например, электрически нагреваемые табачные продукты). Другие варианты реализации элементов в виде источника аэрозоля согласно раскрытию настоящего изобретения используют воспламеняемый источник тепла для нагрева материала (предпочтительно без сжигания материала в какой-либо значительной степени) с образованием пригодного для вдыхания вещества (например, нагреваемые углеродом табачные продукты). Предпочтительно материал нагревают без сжигания материала в какой-либо значительной степени. Компоненты таких систем имеют форму изделий, которые являются достаточно компактными для того, чтобы считаться портативными устройствами. Иными словами, использование компонентов предпочтительных устройств доставки аэрозоля не приводит к образованию дыма в том смысле, что аэрозоль возникает главным образом из побочных продуктов сгорания или пиролиза табака, но скорее, использование указанных предпочтительных систем приводит к образованию паров, образующихся в процессе выпаривания или испарения определенных компонентов, включенных в них. В некоторых примерах реализаций компоненты устройств доставки аэрозоля могут быть охарактеризованы как электронные сигареты, и указанные электронные сигареты наиболее предпочтительно включают табак и/или компоненты, полученные из табака, и, таким образом, доставляют компоненты, полученные из табака, в виде аэрозоля.

Генерирующие аэрозоль компоненты определенных предпочтительных устройств доставки аэрозоля и/или элементов в виде источника аэрозоля могут обеспечить множество ощущений (например, ритуалы вдоха и выдоха, типы вкусов и ароматов, органолептические эффекты, физическое ощущение, ритуалы использования, визуальные сигналы, такие как те, которые обеспечены посредством видимого аэрозоля, и тому подобное) курения сигареты, сигары или курительной трубки, которые обусловлены поджиганием и сжиганием табака (и затем вдыханием табачного дыма) без в какой-либо значительной степени сгорания каких-либо их компонентов. Например, пользователь устройства доставки аэрозоля в соответствии с некоторыми примерами реализаций раскрытия настоящего изобретения может держать и использовать этот компонент подобно тому, как курильщик использует курительное изделие традиционного вида, осуществляя затяжку через один конец указанного средства для вдыхания аэрозоля, образованного этим средством, выполняя или осуществляя затяжки в выбранные промежутки времени и тому подобное.

Хотя указанные системы в целом описаны в настоящем документе в условиях вариантов реализаций, связанных с устройствами доставки аэрозоля и/или элементами в виде источника аэрозоля, такими как так называемые «электронные сигареты» или «нагревающие табак продукты», следует понимать, что механизмы, компоненты, признаки и способы могут быть осуществлены во множестве различных форм и связаны с различными изделиями. Например, приведенное в настоящем документе описание может быть использовано совместно с вариантами реализаций традиционных курительных изделий (например, сигареты, сигары, трубки и т.п.), сигаретами с нагревом, но без горения, и связано с упаковкой для любых продуктов, раскрытых в настоящем документе. Соответственно, следует понимать, что описание механизмов, компонентов, признаков и способов, раскрытых в настоящем документе, приведены в условиях вариантов реализаций, относящихся к устройствам доставки аэрозоля только в качестве примера и могут быть реализованы и использованы в различных других продуктах и способах.

Предложенные устройства доставки аэрозоля и/или элементы в виде источника аэрозоля также могут быть охарактеризованы как парообразующие изделия или изделия доставки лекарственного препарата. Таким образом, такие изделия или устройства могут быть приспособлены для подачи одного или более веществ (например, ароматизаторов и/или фармацевтических активных ингредиентов) в пригодной для вдыхания форме или состоянии. Например, вдыхаемые вещества могут быть по существу в виде пара (например, вещество, которое находится в газообразной фазе при температуре ниже его критической точки). В качестве альтернативы, вдыхаемые вещества могут находиться в форме аэрозоля (т.е. взвеси тонких твердых частиц или жидких капель в газе). В целях простоты используемый в настоящей заявке термин «аэрозоль» предназначен для обозначения паров, газов и аэрозолей той формы или того типа, которые подходят для вдыхания человеком, независимо от того, являются ли они или не являются видимыми и имеют или не имеют форму, которая может считаться «подобной дыму». Физическая форма пригодного для вдыхания вещества необязательно ограничена природой устройств изобретения, а скорее может зависеть от природы вещества и самого пригодного для вдыхания вещества касательно того, находится ли это вещество в парообразном состоянии или в аэрозольном состоянии. В некоторых вариантах реализации термины «пар» и «аэрозоль» могут быть взаимозаменяемыми. Таким образом, для простоты, термины «пар» и «аэрозоль», используемые для описания аспектов данного изобретения, следует понимать как взаимозаменяемые, если не указано иное.

В некоторых вариантах реализации устройства доставки аэрозоля согласно раскрытию настоящего изобретения содержат некоторую комбинацию источника питания (например, источника электропитания), по меньшей мере одного управляющего компонента (например, средства для приведения в действие, управления, регулирования и прекращения подачи питания для выработки тепла, например, посредством управления протеканием электрического тока от источника питания к другим компонентам изделия, например, микропроцессору, отдельному или как части микроконтроллера), нагревательного элемента (например, электрический резистивный нагревательный элемент или другой компонент, и/или индуктивная катушка или другие соответствующие компоненты и/или один или более радиационных нагревательных элементов) и элемента в виде источника аэрозоля, который включает в себя часть в виде подложки, способную образовывать аэрозоль при приложении достаточного тепла. В различных вариантах реализации ряд этих компонентов может быть обеспечен внутри наружного корпуса или оболочки, которые в некоторых вариантах реализации могут именоваться кожухом. Общая конструкция внешнего корпуса или оболочки может варьироваться, и конфигурация и формат внешнего корпуса, которые могут задавать общий размер и форму устройства доставки аэрозоля, также могут варьироваться. Хотя возможны другие конфигурации, в некоторых вариантах реализации продолговатый корпус, напоминающий форму сигареты или сигары, может быть образован из одного единого кожуха, или продолговатый кожух может быть образован из двух или более отделяемых корпусов. Например, устройство доставки аэрозоля может содержать продолговатую оболочку или корпус, которые могут по существу иметь трубчатую форму и, таким образом, напоминать форму обычной сигареты или сигары. В одном примере все компоненты устройства доставки аэрозоля расположены в одном кожухе или корпусе. В других вариантах реализации устройство доставки аэрозоля может содержать два или более кожухов, которые соединены и являются разъемными. Например, устройство доставки аэрозоля может иметь на одном конце управляющий корпус, содержащий кожух, содержащий один или более многоразовых компонентов (например, аккумулятор, такой как перезаряжаемую батарею и/или перезаряжаемый суперконденсатор, и различное электронное оборудование для управления работой этого изделия), а на другом конце присоединяемый к нему с возможностью съема внешний корпус или оболочку, содержащие одноразовую часть (например, одноразовый картридж, содержащий ароматизатор).

В других вариантах реализации элементы в виде источника аэрозоля раскрытия настоящего изобретения могут в целом содержать воспламеняемый источник тепла, выполненный с возможностью нагрева материала подложки. Материал подложки и/или по меньшей мере часть источника тепла могут содержаться в наружной оберткой или оберточном материале, корпусе, компоненте, модуле, элементе или тому подобном. Общая конструкция оболочки является переменной, и конфигурация и формат оболочки, которая задает общий размер и форму элемента в виде источника аэрозоля, также является переменной. Хотя возможны другие конфигурации, может быть предпочтительным согласно некоторым аспектам, чтобы общая конструкция, размер и/или форма этих вариантов реализации напоминали обычную сигарету или сигару. В различных аспектах источник тепла может быть выполнен с возможностью генерировать тепло для аэрозолизации материала подложки, который содержит, например, экструдированный материал, связанный с композицией предшественника аэрозоля, экструдированную конструкцию и/или подложку, табак и/или относящийся к табаку материал, такой как материал, который в природных условиях присутствует в табаке и который может быть непосредственно выделен из табака или получен синтетически в твердой или жидкой форме (например, шарики, листы, кусочки, обертка) или тому подобное.

Более конкретные форматы, конфигурации и компоновки различных материалов подложки, элементов в виде источника аэрозоля и компонентов в устройствах доставки аэрозоля в соответствии с настоящим изобретением будут очевидны в свете дальнейшего раскрытия изобретения, представленного ниже. Кроме того, выбор различных компонентов устройств доставки аэрозоля может быть понятен при рассмотрении имеющихся в продаже электронных устройств доставки аэрозоля. Далее, расположение компонентов внутри устройства доставки аэрозоля можно также оценить при рассмотрении имеющихся в продаже электронных устройств доставки аэрозоля.

В этом отношении, на ФИГ. 1 показано устройство 100 доставки аэрозоля согласно примеру реализации раскрытия настоящего изобретения. Устройство 100 доставки аэрозоля может включать в себя управляющий корпус 102 и элемент 104 в виде источника аэрозоля. В различных вариантах реализации элемент 104 в виде источника аэрозоля и управляющий корпус 102 могут быть выровнены с обеспечением возможности работы постоянно или с возможностью рассоединения. В этом отношении, на ФИГ. 1 показано устройство 100 доставки аэрозоля в соединенной конфигурации, а на ФИГ. 2 показано устройство 100 доставки аэрозоля в разъединенной конфигурации. Различные механизмы могут соединять элемент 104 в виде источника аэрозоля и управляющий корпус 102, например, в виде резьбового взаимодействия, взаимодействия с плотной посадкой, посадки с натягом, скользящей посадки, магнитного взаимодействия и тому подобного.

В различных вариантах реализаций устройство 100 доставки аэрозоля согласно раскрытию настоящего изобретения может принимать различные общие формы, включая без ограничения общую форму, которая может быть определена как по существу стержнеобразная или по существу трубчатая форма или по существу цилиндрическая форма. В вариантах реализации по ФИГ. 1-2, устройство 100 имеет по существу круглое поперечное сечение, однако другие формы поперечного сечения (например, овал, квадрат, треугольник и т.д.) также охвачены раскрытием настоящего изобретения. Например, в некоторых вариантах реализации один или оба из управляющего корпуса 102 или элемента 104 в виде источника аэрозоля (и/или любые подкомпоненты) могут иметь по существу прямоугольную форму, такую как по существу прямоугольная кубовидная форма (например, аналогичная USB флеш-накопителю). В других вариантах реализации один или оба из управляющего корпуса 102 или элемента 104 в виде источника аэрозоля (и/или любые подкомпоненты) могут иметь другие портативные формы. Например, в некоторых вариантах реализации управляющий корпус 102 может иметь форму небольшой коробки, различные формы pod-мода («pod mod») илу форму брелока. Таким образом, такой язык, который описывает физическую форму изделия, также может быть применен к его отдельным компонентам, в том числе к управляющему корпусу 102 и элементу 104 в виде источника аэрозоля.

В различных вариантах реализации в предложенном устройстве доставки аэрозоля выравнивание компонентов может быть различным. В некоторых вариантах реализации часть в виде подложки может быть расположена вблизи нагревательного элемента так, чтобы увеличить доставку аэрозоля к пользователю. Однако не исключены и другие конфигурации. В целом нагревательный элемент может быть расположен достаточно близко к части в виде подложки так, что тепло от нагревательного элемента может испарять часть в виде подложки (а также в некоторых вариантах реализации один или более ароматизаторов, медикаментов и тому подобное, которые также могут быть обеспечены для доставки пользователю) и образовывать аэрозоль для доставки пользователю. Когда нагревательный элемент нагревает часть в виде подложки, аэрозоль формируется, высвобождается или генерируется в физической форме, подходящей для вдыхания потребителем. Следует отметить, что указанные выше термины следует считать взаимозаменяемыми, так что формы указанного термина, такие как «высвобождать», «высвобождение», «высвобождает» или «высвобожденный», включают в себя формы, такие как «формировать» или «генерировать», «формирование» или «генерирование», «формирует» или «генерирует» и «сформированный» или «сгенерированный». В частности, пригодное для вдыхания вещество высвобождается в виде пара или аэрозоля или их смеси, причем такие условия также использованы как взаимозаменяемые в настоящем документе, если не указано иное.

Как указано выше, устройство 100 доставки аэрозоля различных вариантов реализации может содержать батарею и/или другой источник электропитания для подачи электрического тока, достаточного для обеспечения различных функций устройства доставки аэрозоля, таких как питание нагревательного элемента, питание систем управления, питание индикаторов и тому подобное. Как будет более подробно описано ниже, источник питания может иметь различные варианты реализации. Предпочтительно источник питания может быть выполнен с возможностью подачи достаточной энергии для быстрой активации нагревательного элемента для формирования аэрозоля и снабжения энергией устройства доставки аэрозоля для его использования в течение необходимого периода времени. В некоторых вариантах реализации источник питания имеет размер, пригодный для удобного размещения в устройстве доставки аэрозоля так, что устройством доставки аэрозоля можно удобно пользоваться. Примеры подходящих источников питания включают литий-ионные батареи, которые предпочтительно являются перезаряжаемыми (например, перезаряжаемая батарея литий-диоксид марганца). В частности, могут быть использованы литий-полимерные батареи, поскольку такие батареи могут обеспечить повышенную безопасность. Также могут быть использованы другие типы батарей - например, никелево-кадмиевые ячейки N50-AAA CADNICA. Кроме того, предпочтительный источник питания выполнен достаточно легким и не препятствует желаемому процессу курения. Некоторые примеры возможных источников питания описаны в патенте США №9,484,155 под авторством Peckerar и др. и в публикации заявки на патент США №2017/0112191 под авторством Sur и др., поданной 21 октября 2015 года, раскрытия которых включен в настоящий документ посредством ссылки в своей полноте.

В конкретных вариантах реализации управляющий корпус 102 и/или элемент 104 в виде источника аэрозоля могут быть названы как одноразовые или как многоразового применения. Например, управляющий корпус 102 может иметь сменную батарею или перезаряжаемую батарею, твердотельную батарею, тонкопленочную твердотельную батарею, перезаряжаемый суперконденсатор и тому подобное, и, таким образом, быть скомбинирован с любым типом технологии перезарядки, включая подключение к обычному настенному зарядному устройству, подключение к автомобильному зарядному устройству (например, гнезду прикуривателя), подключение к компьютеру, например, через кабель или разъем универсальной последовательной шины (USB) (например, USB 2.0, 3.0, 3.1, USB типа C), подключение к фотоэлектрическому элементу (иногда указан как солнечный фотоэлемент) или к солнечной панели солнечных фотоэлементов, к беспроводному зарядному устройству, такому как зарядное устройство, которое использует индукционную беспроводную зарядку (включая, например, беспроводную зарядку в соответствии со стандартом Qi беспроводной зарядки, разработанной компанией Wireless Power Consortium (WPC)) или беспроводному радиочастотному (РЧ) зарядному устройству. Примеры индуктивных беспроводных зарядных систем описаны в публикации заявки на патент США №2017/0112196 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки. Кроме того, в некоторых вариантах реализации элемент 104 в виде источника аэрозоля может содержать устройство одноразового применения. Компонент одноразового применения для использования с управляющим корпусом раскрыт в патенте США №8,910,639 под авторством Chang и др., который полностью включен в настоящий документ посредством ссылки.

В дополнительных вариантах реализации источник питания может также содержать конденсатор. Конденсаторы могут разряжаться быстрее, чем батареи, и могут быть заряжены между затяжками, что позволяет батарее разряжаться в конденсатор с меньшей скоростью, чем если бы она использовалась для непосредственного питания нагревательного элемента. Например, суперконденсатор - например, электрический двухслойный конденсатор (EDLC) - может использоваться отдельно от батареи или в сочетании с ней. При использовании отдельно суперконденсатор можно заряжать перед каждым использованием изделия. Таким образом, устройство может также включать в себя компонент зарядного устройства, который может быть прикреплен к курительному изделию между использованиями для пополнения суперконденсатора.

[0157] В предложенном устройстве доставки аэрозоля могут быть использованы дополнительные компоненты. Например, устройство доставки аэрозоля может включать в себя датчик потока, который чувствителен либо к изменениям давления, либо к изменениям воздушного потока, когда потребитель осуществляет затяжку через изделие (например, переключатель, приводимый в действие затяжкой). Другие возможные механизмы включения/выключения тока могут включать в себя переключатель включения/выключения, приводимый в действие температурой, или переключатель, приводимый в действие давлением губ). Пример механизма, который может обеспечить такую способность приведения в действие затяжкой, включает кремниевый датчик модели 163PC01D36, производимый подразделением MicroSwitch компании Honeywell, Inc., Фрипорт, штат Иллинойс. Характерные датчики потока, регулирующие электрический ток компоненты и другие управляющие электрическим током компоненты, включая различные микроконтроллеры, датчики и переключатели для устройств доставки аэрозоля, описаны в патентах США №4,735,217 под авторством Gerth и др.; №4,922,901, №4,947,874 и №4,947,875 под авторством Brooks и др.; №5,372,148 под авторством McCafferty и др.; №6,040,560 под авторством Fleischhauer и др.; №7,040,314 под авторством Nguyen и др.; №8,205,622 под авторством Pan, все из которых полностью включены в настоящий документ посредством ссылки. Также сделана ссылка на различные схемы управления, описанные в патенте США №9,423,152 под авторством Ampolini и др., который полностью включен в настоящий документ посредством ссылки.

В другом примере устройство доставки аэрозоля может содержать первую проводящую поверхность, выполненную с возможностью контакта с первой частью тела пользователя, держащего устройство, и вторую проводящую поверхность, электрически изолированную от первой проводящей поверхности, выполненной с возможностью контакта со второй частью тела пользователя. Таким образом, когда устройство доставки аэрозоля определяет изменение проводимости между первой проводящей поверхностью и второй проводящей поверхностью, испаритель активируется для испарения вещества, так что пары могут вдыхаться пользователем, удерживающим блок. Первая часть тела и вторая часть тела могут быть губой или частями руки (рук). Две проводящие поверхности также можно использовать для зарядки батареи, содержащейся в блоке персонального испарителя. Две проводящие поверхности могут также образовывать или быть частью соединителя, который может использоваться для вывода данных, хранящихся в памяти. Также сделана ссылка на патент США №9,861,773 под авторством Terry и др., который полностью включен в настоящий документ посредством ссылки.

Кроме того, патент США №5,154,192 под авторством Sprinkel и др. раскрывает индикаторы для курительных изделий; патент США №5,261,424 под авторством Sprinkel Jr. раскрывает пьезоэлектрические датчики, которые могут быть выполнены на ротовом конце устройства для регистрации активности губ пользователя, связанной с выполнением затяжки, с последующим запуском нагревания; патент США №5,372,148 под авторством McCafferty и др. раскрывает датчик затяжки для управления потоком энергии в массиве тепловой нагрузки в ответ на сопротивление затяжке мундштука; патент США №5,967,148 под авторством Harris и др. раскрывает приемные гнезда в курительном устройстве, которые включают идентификатор, обнаруживающий неоднородность в величине инфракрасной проницаемости вставленного компонента, и контроллер, выполняющий программу обнаружения при вводе компонента в приемное гнездо; патент США №6,040,560 под авторством Fleischhauer и др. описывает определенный выполняемый энергетический цикл со множественными дифференциальными фазами; патент США №5,934,289 под авторством Watkins и др. раскрывает фотонно-оптронные компоненты; патент США №5,954,979 под авторством Counts и др. раскрывает средства для изменения сопротивления затяжке через курительное устройство; патент США №6,803,545 под авторством Blake и др. раскрывает определенные конфигурации батареи для использования в курительных устройствах; патент США №7,293,565 под авторством Griffen и др. раскрывает различные системы зарядки для использования с курительными устройствами; патент США №8,402,976 под авторством Fernando и др. раскрывает компьютерные средства связи для курительных устройств, предназначенные для облегчения зарядки и позволяющие выполнять автоматизированный контроль устройства; патент США №8,689,804 под авторством Fernando и др. раскрывает системы идентификации для курительных устройств; и в публикации заявки на патент PCT WO 2010/003480 под авторством Flick раскрывает систему регистрации потока текучей среды, показывающую наличие затяжки в системе выработки аэрозоля; причем содержание всех вышеуказанных изобретений полностью включено в настоящую заявку посредством ссылки.

Дальнейшие примеры компонентов, связанных с электронными изделиями доставки аэрозоля и раскрывающих материалы и компоненты, которые могут быть использованы в настоящем устройстве, описаны в патентах США №4,735,217 под авторством Gerth и др.; №5,249,586 под авторством Morgan и др.; №5,666,977 под авторством Higgins и др.; №6,053,176 под авторством Adams и др.; №6,164,287 под авторством White; №6,196,218 под авторством Voges; №6,810,883 под авторством Felter и др.; №6,854,461 под авторством Nickols; №7,832,410 под авторством Hon; №7,513,253 под авторством Kobayashi; №7,896,006 под авторством Hamano; №6,772,756 под авторством Shayan; №8,156,944 и №8,375,957 под авторством Hon; №8,794,231 под авторством Thorens и др.; №8,851,083 под авторством Oglesby и др.; №8,915,254 и 8,925,555 под авторством Monsees и др.; №9,220,302 под авторством DePiano и др.; публикациях заявок на патент США №2006/0196518 и №2009/0188490 под авторством Hon; публикации заявки на патент США №2010/0024834 под авторством Oglesby и др.; публикации заявки на патент США №2010/0307518 под авторством Wang; публикации заявки на патент PCT WO 2010/091593 под авторством Hon и публикации заявки на патент PCT WO 2013/089551 под авторством Foo, которые полностью включены в настоящий документ посредством ссылки. Кроме того, публикация заявки на патент США №2017/0099877 под авторством Worm и др., поданной 13 октября 2015 года, раскрывает капсулы, которые могут быть включены в устройства доставки аэрозоля, и конфигурации для устройств доставки аэрозоля в форме брелока, и полностью включен в настоящий документ посредством ссылки. Разнообразные материалы, раскрытые в вышеупомянутых документах, могут быть включены в настоящие устройства в различных вариантах реализации и все вышеприведенные раскрытия полностью включены в настоящий документ посредством ссылки.

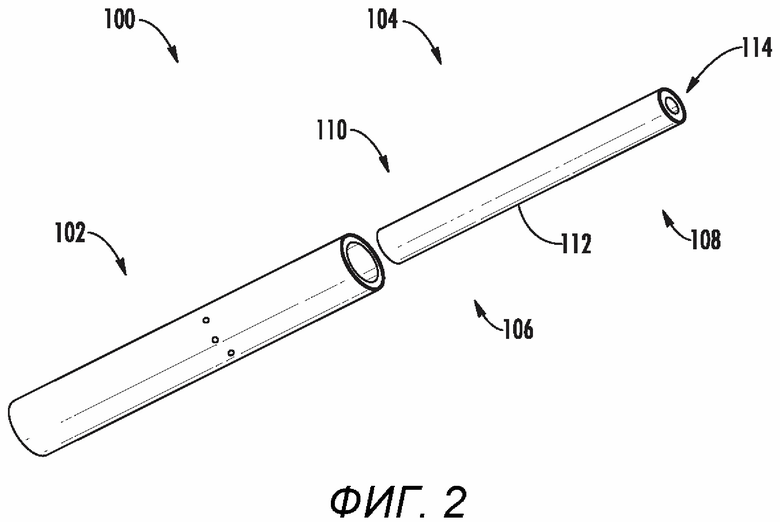

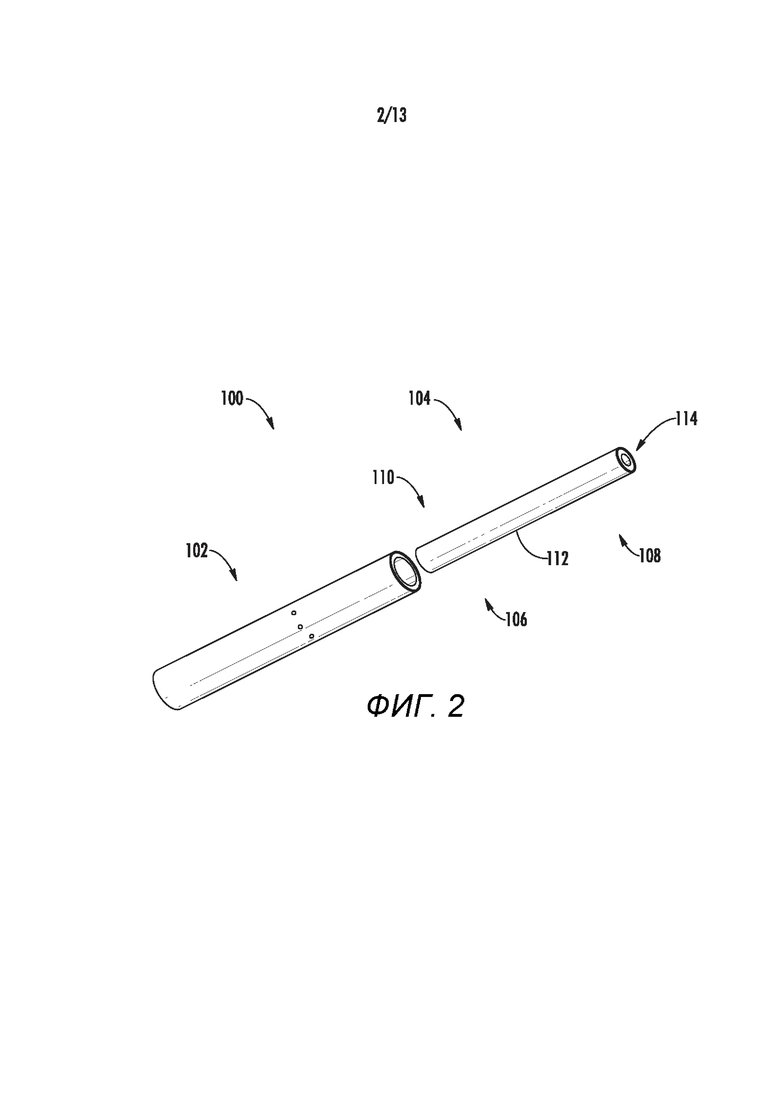

Со ссылкой на ФИГ. 2, в показанном варианте реализации элемент 104 в виде источника аэрозоля содержит нагреваемый конец 106, который выполнен с возможностью вставки в управляющий корпус 102, и мундштучный конец 108, на котором пользователь осуществляет затяжку для создания аэрозоля. По меньшей часть нагреваемого конца 106 может содержать часть 110 в виде подложки. Как будет более подробно описано ниже, в различных вариантах реализации часть 110 в виде подложки может содержать ряд перекрывающихся слоев листа композитной подложки, который содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон. В различных вариантах реализации элемент 104 в виде источника аэрозоля или его часть могут быть обернуты во внешний оберточный материал 112. В различных вариантах реализации мундштучный конец 108 элемента 104 в виде источника аэрозоля может содержать фильтр 114, который, например, может быть выполнен из ацетилцеллюлозного или пропиленового материала. Фильтр 114 может дополнительно или в качестве альтернативы содержать пряди содержащего табак материала, как описано в патенте США №5,025,814 под авторством Raker и др., который полностью включен в настоящий документ посредством ссылки. В различных вариантах реализации фильтр 114 может увеличивать структурную целостность мундштучного конца элемента в виде источника аэрозоля и/или обеспечивать фильтрующую способность, при желании, и/или обеспечивать сопротивление вытяжке. В некоторых вариантах реализации фильтр может содержать отдельные части. Например, некоторые варианты реализации могут включать в себя сегмент, обеспечивающий фильтрацию, сегмент, обеспечивающий сопротивление затяжке, полый сегмент, обеспечивающий пространство для охлаждения аэрозоля, сегмент, обеспечивающий повышенную структурную целостность, другие сегменты фильтра и любое одно или любое сочетание вышеперечисленного.

В некоторых вариантах реализации материал внешнего оберточного материала 112 может содержать материал, который сопротивляется передаче тепла, который может содержать бумагу или другой волокнистый материал, такой как целлюлозный материал. Внешний оберточный материал может также включать по меньшей мере один материал наполнителя, встроенный в волокнистый материал или диспергированный в него. В различных вариантах реализации материал наполнителя может иметь форму водонерастворимых частиц. Дополнительно, материал наполнителя может включать неорганические компоненты. В различных вариантах реализации внешний оберточный материал может быть образован из множества слоев, таких как нижележащий, основной слой и вышележащий слой, такой как типичная оберточная бумага в сигарете. Такие материалы могут включать, например, легковесную волокнистую массу из утиля («rag fibers»), такую как лен, пенька, сизаль, стебли риса и/или эспарто. Внешняя обертка может также включать материал, обычно используемый в фильтрующем элементе обычной сигареты, такой как ацетилцеллюлоза. Кроме того, избыточная длина внешнего оберточного материала на мундштучном конце 108 элемента в виде источника аэрозоля может служить просто для отделения части 110 в виде подложки от рта потребителя или для обеспечения пространства для размещения фильтрующего материала, как описано ниже, или для воздействия на затяжку, осуществляемую на изделии, или на характеристики потока пара или аэрозоля, покидающих устройство во время осуществления затяжки. Дальнейшие обсуждения, относящиеся к конфигурациям внешних оберточных материалов, которые могут использоваться с настоящим изобретением, могут быть найдены в патенте США №9,078,473 под авторством Worm и др., который полностью включен в настоящий документ посредством ссылки.

В различных вариантах реализации между частью 110 в виде подложки и мундштучным концом 108 элемента 104 в виде источника аэрозоля могут существовать другие компоненты. Например, в некоторых вариантах реализации между частью 110 в виде подложки и мундштучным концом 108 элемента 104 в виде источника аэрозоля может быть расположена одна или любая комбинация следующего: воздушный зазор; полая трубчатая конструкция; материалы с фазовым переходом для охлаждения воздуха; средство для высвобождения аромата; ионообменные волокна, способные к селективной химической адсорбции; частицы аэрогеля в качестве фильтрующей среды; и другие подходящие материалы. Некоторые примеры возможных материалов с фазовым переходом включают, помимо прочего, соли, такие как AgNO3, AlCl3, TaCl3, InCl3, SnCl2, AlI3 и TiI4; металлы и металлические сплавы, такие как селен, олово, индий, олово-цинк, индий-цинк или индий-висмут, и органические соединения, такие как D-маннит, янтарная кислота, p-нитробензойная кислота, гидрохинон и адипиновая кислота. Другие примеры описаны в патенте США №8,430,106 под авторством Potter и др., который полностью включен в настоящий документ посредством ссылки.

Как будет более подробно описано ниже, настоящее изобретение предназначено для использования с источником кондуктивного и/или индуктивного нагрева для нагрева материала подложки с образованием аэрозоля. В различных вариантах реализации источник кондуктивного нагрева может содержать нагревательный узел, который содержит резистивный нагревательный элемент. Резистивные нагревательные элементы могут быть выполнены с возможностью выработки тепла при пропускании через них электрического тока. Электрически проводящие материалы, используемые в качестве резистивных нагревательных элементов, могут иметь низкую массу, низкую плотность и умеренное удельное сопротивление и являются термически стабильными при температурах, которые возникают во время использования. Подходящие нагревательные элементы быстро нагреваются и охлаждаются и, таким образом, обеспечивают эффективное использование энергии. Быстрый нагрев элемента может быть полезным для обеспечения почти немедленного выпаривания материала предшественника аэрозоля в непосредственной близости от него. Быстрое охлаждение предотвращает значительное выпаривание (и, следовательно, расход) материала предшественника аэрозоля в периоды, когда образование аэрозоля нежелательно. Такие нагревательные элементы могут также обеспечивать относительно точное управление температурным диапазоном, в котором находится материал предшественника аэрозоля, особенно при использовании повременного регулирования тока. Подходящие электропроводящие материалы предпочтительно являются химически неактивными по отношению к нагреваемым материалам (например, материалам предшественника аэрозоля и другим материалам пригодного для вдыхания вещества), чтобы не оказать отрицательное влияние на аромат или содержание получаемых аэрозоля или пара. Некоторые неограничивающие примеры материалов, которые могут использоваться в качестве электрически проводящего материала, включают углерод, графит, композиты на основе углерода/графита, металлы, керамику, такую как металлические и неметаллические карбиды, нитриды, оксиды, силициды, интерметаллические соединения, керметы, металлические сплавы и металлическая фольга. В частности, могут быть пригодными огнеупорные материалы. Для достижения желаемых свойств удельного сопротивления, массы и теплопроводности можно смешивать различные материалы. В конкретных вариантах реализации металлы, которые могут быть использованы, включают, например, никель, хром, сплавы никеля и хрома (например, нихром) и сталь. Материалы, которые могут быть пригодными для обеспечения резистивного нагрева, описаны в патентах США №5,060,671 под авторством Counts и др.; №5,093,894 под авторством Deevi и др.; №5,224,498 под авторством Deevi и др.; №5,228,460 под авторством Sprinkel Jr. и др.; №5,322,075 под авторством Deevi и др.; №5,353,813 под авторством Deevi и др.; №5,468,936 под авторством Deevi и др.; №5,498,850 под авторством Das; №5,659,656 под авторством Das; №5,498,855 под авторством Deevi и др.; №5,530,225 под авторством Hajaligol; №5,665,262 под авторством Hajaligol; №5,573,692 под авторством Das и др.; и №5,591,368 под авторством Fleischhauer и др., раскрытия которых полностью включены в настоящий документ посредством ссылки.

В различных вариантах реализации нагревательный элемент может быть выполнен в различных формах, например в виде фольги, пены, сетки, полого шара, полушара, дисков, спиралей, волокон, проволоки, пленок, нитей, полос, лент или цилиндров. Такие нагревательные элементы часто содержат металлический материал и выполнены с возможностью выработки тепла в результате электрического сопротивления, связанного с прохождением через них электрического тока. Такие резистивные нагревательные элементы могут быть расположены вблизи с частью в виде подложки и/или в непосредственном контакте с ней. Например, в одном варианте реализации нагревательный элемент может содержать цилиндр или другое нагревательное устройство, расположенное в управляющем корпусе 102, причем цилиндр изготовлен из одного или более проводящих материалов, в том числе, без ограничения, из меди, алюминия, платины, золота, серебра, железа, стали, латуни, бронзы, углерода (например, графита) или любой их комбинации. В различных вариантах реализации нагревательный элемент может также быть покрыт любым из этих или других проводящих материалов. Нагревательный элемент может быть расположен вблизи взаимодействующего конца управляющего корпуса 102 и может быть выполнен с возможностью по существу окружать часть нагреваемого конца 106 элемента 104 в виде источника аэрозоля, который содержит часть 110 в виде подложки. Таким образом, нагревательный элемент может быть расположен вблизи части 110 в виде подложки элемента 104 в виде источника аэрозоля, когда элемент в виде источника аэрозоля вставлен в управляющий корпус 102. В других примерах по меньшей мере часть нагревательного элемента может проникать по меньшей мере в часть элемента в виде источника аэрозоля (такую как, например, один или более штырьков и/или игл, которые проникают в элемент в виде источника аэрозоля) при вставке элемента в виде источника аэрозоля в управляющий корпус.

Как будет более подробно описано ниже, в различных вариантах реализации множество тепло и/или электропроводящих нитей могут быть интегрированы в лист подложки для создания листа композитной подложки. В различных вариантах реализации лист композитной подложки может быть использован для создания части в виде подложки элемента в виде источника аэрозоля. Таким образом, в различных вариантах реализации при нагреве нагревательного элемента тепло и электропроводящие нити могут увеличивать теплопроводность в пределах части в виде подложки. Хотя в некоторых вариантах реализации нагревательный элемент может содержать цилиндр, следует отметить, что в других вариантах реализации нагревательный элемент может принимать различные формы и, в некоторых вариантах реализации может непосредственно контактировать с частью в виде подложки и/или проникать в нее. Некоторые примеры нагревательных элементов, которые могут применяться в настоящем изобретении, могут быть найдены в заявке на патент США №15/916,834, поданной 9 марта 2018 года, озаглавленной «Electronically Heated Heat-Not-Burn Smoking Article» (Электронно нагреваемое курительное изделие с нагревом, но без горения), которая полностью включена в настоящий документ посредством ссылки.

Как описано выше, в дополнение к возможности выполнения для использования с источниками кондуктивного нагрева настоящее изобретение может быть также выполнено с возможностью использования с источником индуктивного нагрева для нагрева части в виде подложки с образованием аэрозоля. В различных вариантах реализации источник индукционного нагрева может содержать резонансный трансформатор, который может содержать резонансный передатчик и резонансный приемник (например, токоприемник). В некоторых вариантах реализации резонансный передатчик и резонансный приемник могут быть расположены в управляющем корпусе 102. В других вариантах реализации резонансный приемник или его часть могут быть расположены в элементе 104 в виде источника аэрозоля. Например, в некоторых вариантах реализации управляющий корпус 102 может включать в себя резонансный передатчик, который, например, может содержать фольгированный материал, катушку, цилиндр или другую конструкцию, выполненную с возможностью генерирования колебательного магнитного поля, и резонансный приемник, который может содержать один или более штырьков, которые проходят в часть в виде подложки или окружены ей.

В других вариантах реализации резонансный передатчик может содержать геликоидальную катушку, выполненную с возможностью ограничивать полость, в которой размещен элемент в виде источника аэрозоля и, в частности, часть в виде подложки элемента в виде источника аэрозоля. В некоторых вариантах реализации геликоидадьная катушка может располагаться между внешней стенкой устройства и приемной полостью. В одном варианте реализации витки катушки могут иметь круглую форму поперечного сечения, однако в других вариантах реализации витки катушки могут иметь множество других форм поперечного сечения, включая, помимо прочего, овальную, прямоугольную, L-образную, Т-образную, треугольную форму и их комбинации. В другом варианте реализации стерженек может проходить в часть приемной полости, при этом стерженек может содержать резонансный передатчик, например, за счет обеспечения конструкции в виде катушки вокруг стерженька или внутри него. В различных вариантах реализации элемент в виде источника аэрозоля может быть размещен в приемной полости, в которой один или более компонентов элемента в виде источника аэрозоля могут служить в качестве резонансного приемника. Другие возможные компоненты резонансного трансформатора, включая резонансные передатчики и резонансные приемники, описаны в заявке на патент США №15/799,365, поданной 31 октября 2017 года, озаглавленной Induction Heated Aerosol Delivery Device (Устройство доставки аэрозоля с индукционным нагревом), которая полностью включена в настоящий документ посредством ссылки.

Как указано выше, в различных вариантах реализации часть 110 в виде подложки может содержать ряд перекрывающихся слоев листа композитной подложки, который содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон. В качестве неограничивающего примера подходящее регенерированное целлюлозное волокно может представлять собой вискозное волокно, полученное из любого разнообразия целлюлозосодержащих материалов, таких как древесина (например, эвкалиптовые деревья), травы (например, бамбук), хлопок и другие материалы на растительной основе. В дополнение к типу материала, используемого для формирования волокон, листы подложки, описанные в настоящем документе, могут проявлять желательные свойства, по меньшей мере частично из-за физической конструкции волокна. Обычно волокна (в частности, экструдированные волокна) являются твердыми и имеют по существу круглое поперечное сечение. Хотя волокна такой конструкции также могут быть включены в описанные листы подложки (например, в виде смеси), может быть особенно пригодным для листов подложки включать волокна, имеющие многолепестковое поперечное сечение. Например, описанные листы подложки могут содержать многолепестковые волокна в количестве примерно 25% или более, примерно 50% или более, примерно 60% или более, примерно 75% или более, примерно 90% или более или примерно 99% или более по весу на основе общего веса волокон, присутствующих в подложке. В некоторых вариантах реализации нетканое полотно может включать в себя пеньковые волокна и/или другие растительные волокна, включающие, без ограничения, лен, сизаль, стебли риса и/или волокна эспарто.

Следует понимать, что вышеуказанные значения будут иметь внутреннее максимальное значение 100% по массе, например, когда все волокна, используемые при формировании листа подложки, представляют собой многолепестковые волокна. В некоторых вариантах реализации многолепестковые волокна могут содержать от примерно 25% до примерно 100%, от примерно 50% до примерно 100% или от примерно 90% до примерно 100% по массе листа подложки на основе общего веса волокон, присутствующих в листе подложки. Следует понимать, что термины “многолепестковое волокно” и “волокно, имеющее многолепестковое поперечное сечение” следует считать взаимозаменяемыми. В некоторых вариантах реализации многолепестковое волокно может представлять собой волокно, которое в поперечном сечении включает в себя общее основание или сердцевину (обычно около центральной части поперечного сечения волокна) по меньшей мере с тремя лепестками или выступами, отходящими от него или от нее. Многолепестковое волокно может быть также определено как волокно, имеющее три или более удлинений таким образом, что по меньшей мере один набор смежных удлинений образует угол менее 180 градусов и, таким образом, образует один или более каналов, проходящих в продольном направлении вдоль волокна. Неограничивающие примеры многолепестковых волокон показаны на ФИГ. 3.

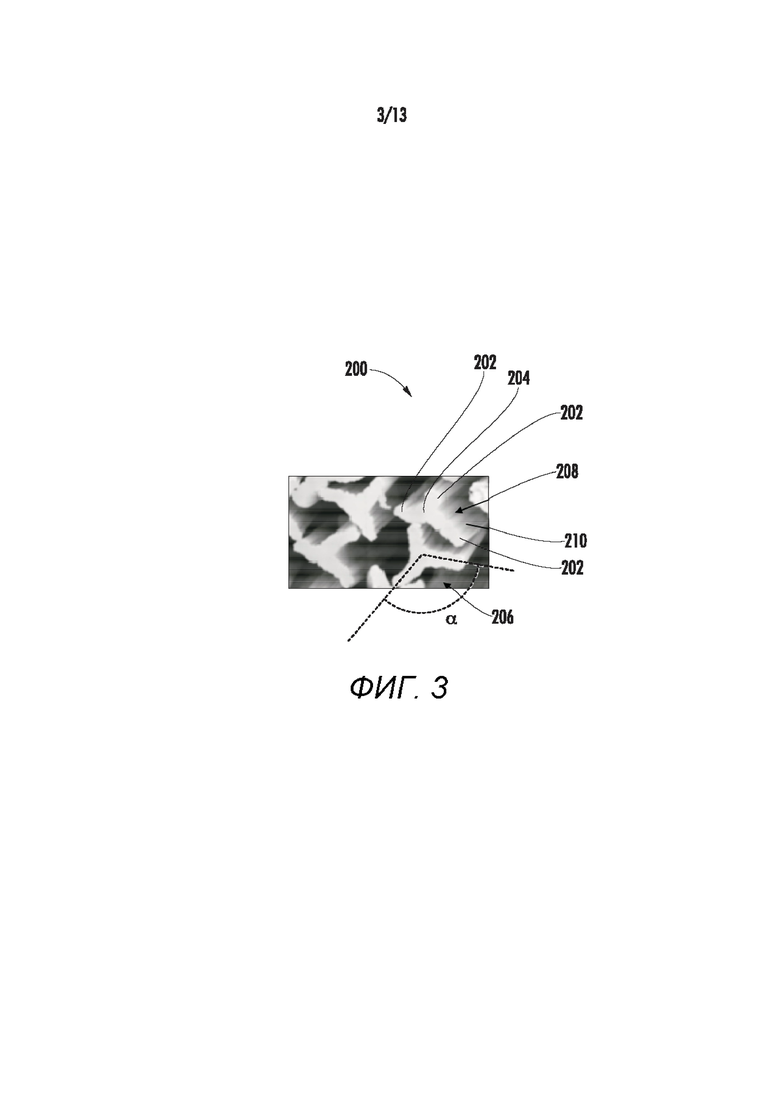

Как видно на ФИГ. 3, многолепестковое волокно 200 включает в себя множество лепестков 202, проходящих от центральной сердцевины 204, причем соседние лепестки имеют угол α, который составляет менее 180 градусов, чтобы образовывать канал 206 между соседними лепестками. Лепестки многолепесткового волокна могут иметь различные формы. Например, в некоторых вариантах реализации множество лепестков могут быть по существу округлыми, при этом все еще образуя множество каналов между соседними лепестками. В другом варианте реализации многолепестковое волокно может иметь поперечное сечение, которое по существу удлинено, чтобы обеспечить большее количество лепестков и, следовательно, большее количество каналов между соседними лепестками. Количество лепестков может варьироваться и может составлять, например, от 3 до 30, от 3 до 20 или от 3 до 10. Аналогично, расстояние между лепестками и размер лепестков в одном и том же волокне может варьироваться. Многолепестковык волокна предпочтительно могут включать в себя поверхностные признаки, которые могут дополнительно улучшать их свойства по регулированию жидкости. Как видно на ФИГ. 3, множество лепестков 202 включают в себя наружные поверхности 208, которые имеют множество бороздок 210, которые образуют микро или наноканалы, которые могут способствовать удерживанию жидкости и/или способности волокон переносить жидкость. Конкретным примером многолепесткового волокна, которое также является бороздчатым и которое может быть особенно пригодно согласно настоящему изобретению, являются волокна, продаваемые под торговой маркой GALAXY®, производимые компанией Kelheim Fibres.

Лист подложки согласно настоящему изобретению может быть образован из одного слоя нетканых волокон. Слой волокон может быть образован любым подходящим способом, таким как способы влажной укладки и способы сухой укладки (например, способы кардования или суховоздушного формования). Предпочтительно, волокна используемые при формировании подложек, представляют собой штапельные волокна. При необходимости может быть использовано связующее вещество, такое как связующие вещества, которые обычно могут быть использованы с сложными эфирами целлюлозы. Под связующим веществом понимают материал, который придает волокнам, используемым для образования раскрытых резервуаров, когезионный эффект. Например, связующее вещество может представлять собой материал, который частично растворяет волокна таким образом, что волокна связываются друг с другом или с дополнительными волокнистыми материалами, включенными в нетканый резервуар. Некоторые примеры связующих веществ, которые могут быть использованы, включают поливинилацетатные (ПВА) связующие вещества, крахмал и триацетин. В некоторых вариантах реализации когезионная способность может быть обеспечена с помощью альтернативных средств, таких как сквозное пробивание иглой или другие механические процессы для переплетения волокон (например, гидросцепление). Таким образом, лист подложки может быть определен фактической физической конструкцией, представляющей собой прошитую иглой подложку, в том смысле, что волокна переплетены таким образом, чтобы они отсутствуют до выполнения этапа прошивки иглой. Таким образом, термин "прошитый иглой” понимают как относящийся к физическому состоянию подложки, а не к процессу. Аналогичным образом, термин “гидросцепленный” понимают как относящийся к физическому состоянию подложки, а не к процессу. Другими словами, в то время как гидросцепливание представляет собой процесс, посредством которого подложка может быть модифицирована, гидросцепленная подложка представляет собой материал, который определен по меньшей мере частично переплетением волокон, которые не присутствовали бы до осуществления этапа гидросцепливания. В одном или более вариантах реализации подложка, как описано в настоящем документе, может содержать множество слоев. Например, могут быть объединены два или более слоев, имеющих одинаковый состав. В качестве альтернативы могут быть объединены два или более слоев различных составов. Следует отметить, что в некоторых вариантах реализации лист подложки могут содержать один или более слоев нетканых волокон. Еще в других вариантах реализации лист подложки может содержать тканые полотна и/или комбинацию тканых и нетканых полотен.

В различных вариантах реализации множество проводящих нитей встроены в нетканое полотно для создания листа композитной подложки. В различных вариантах реализации нити могут быть выполнены из тепло и/или электропроводящего материала, в том числе, без ограничения, из алюминия, стали (например, нержавеющей стали), платины, золота, серебра, железа, латуни, бронзы, меди, углерода, графита или любой их комбинации. В различных вариантах реализации проводящие нити могут быть встроены в нетканое полотно множеством различных способов. Например, в одном варианте реализации множество проводящих нитей могут быть встроены в нетканое полотно с помощью способа сшивания. В других вариантах реализации проводящие нити могут быть встроены в нетканое полотно способом направленной укладки волокон (tailored fiber placement, TFP). См., например, технологическую платформу для направленной укладки волокон, доступную от компании Filacon Technologies из Винтерлингена, Германия и компании LayStitch Technologies из Хайленда, Мичиган. См. также патент США №7,942,993 под авторством Gessler и др. и публикацию заявки на патент США №2010/0126652 под авторством Joern и др., каждое из которых полностью включен в настоящий документ посредством ссылки. В других вариантах реализации множество проводящих нитей могут быть встроены в нетканое полотно способом стежковой сварки (stitch bonding). Следует отметить, что в различных вариантах реализации, в которых используют способы сшивания, сшивания с укладкой и/или стежковой сварки, один или более дополнительных слоев могут быть включены для получения многослойной композитной ткани. Например, в одном варианте реализации нетканое, тканое или их смесь могут быть объединены с восстановленным листом, таким как лист с определенными ароматами, который может быть объединен с металлическими нитями/волокнами перед нанесением покрывающей суспензии, содержащей другой тип аромата.

Как указано, в некоторых вариантах реализации лист композитной подложки может быть изготовлен в соответствии с процессом направленной укладки волокон на традиционных автоматических швейных и вышивальных машинах с ЧПУ, которые также используют, например, в текстильной промышленности. Например, во время процесса направленной укладки волокон одна или более проводящих нитей могут быть пришиты иглой и нитью на основной материал (например, нетканое полотно), который может удерживаться в каркасе, причем каждая проводящая нить (или нити) сшита с нетканым материалом с помощью этого способа сшивания. В различных вариантах реализации проводящие нити могут быть уложены во множестве направлений и в различных геометрических узорах. Некоторые примеры машин, выполненных с возможностью подстраивания для образования продуктов по настоящему изобретению, доступны в продаже от компании LayStitch Technologies. Дальнейшие обсуждения, относящиеся к различным технологиям направленной укладки волокон, могут быть найдены в патенте США №9,386,800 под авторством Sebastian и др., который полностью включен в настоящий документ посредством ссылки.

Независимо от способа, в котором проводящие нити встроены в нетканое полотно, в различных вариантах реализации узор и/или ориентация проводящих нитей может варьироваться. На ФИГ. 4 показано схематичное изображение нетканого полотна со встроенными проводящими нитями согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 4 показан лист 120 композитной подложки, который содержит нетканое полотно 122 и множество проводящих нитей 124, встроенных в него. Хотя, как указано выше, в различных вариантах реализации нити могут иметь множество различных конфигураций, в показанном варианте реализации проводящие нити 124 расположены по существу по линейному и параллельному узору. Кроме того, проводящие нити 124 показанного варианта реализации по существу выровнены с продольным направлением нетканого полотна 122, хотя в других вариантах реализации возможны другие ориентации.

В различных вариантах реализации нетканое полотно и встроенные проводящие нити затем могут быть покрыты покрытием. В некоторых вариантах реализации покрытие может содержать один или более из следующих ингредиентов: волокнистый материал, содержащий табачный или нетабачный материал, связующий материал, замедлитель горения, композицию предшественника аэрозоля и ароматизатор. Хотя в различных вариантах реализации соответствующие количества различных ингредиентов могут варьироваться, в одном варианте реализации покрытие может включать в себя менее 10% связующего материала, менее 5% замедляющего горение материала и по меньшей мере от 10% до более 50% композиции предшественника аэрозоля. В таких вариантах реализации количество волокнистого материала и количество ароматизатора можно регулировать на основе конкретного применения.

В некоторых вариантах реализации генерирующий аэрозоль компонент может содержать табак, табачный компонент и/или полученный из табака материал, который может быть очищен, переработан, извлечен и/или обработан для включения композиции предшественника аэрозоля (например, увлажнителей, таких как, например, пропиленгликоль, глицерин и/или тому подобное) и/или по меньшей мере одного ароматизирующего вещества, а также замедлителя горения (например, диаммонийфосфата и/или другой соли), выполненного с возможностью предотвращения воспламенения, пиролиза, сгорания и/или пережигания компонента доставки аэрозоля источником тепла. Различные способы включения табака в курительные изделия и, в частности, курительные изделия, которые выполнены таким образом, чтобы специально не сжигать по существу весь табак в этих курительных изделиях, описаны в патенте США №4,947,874 под авторством Brooks и др.; патенте США №7,647,932 под авторством Cantrell и др.; патенте США №8,079,371 под авторством Robinson и др.; патенте США №7,290,549 под авторством Banerjee и др.; и публикации заявки на патент США №2007/0215167 под авторством Crooks и др., описание которых полностью включено в настоящий документ посредством ссылки.

В некоторых вариантах реализации невоспламеняющиеся/огнестойкие материалы и добавки могут быть включены в генерирующий аэрозоль компонент и могут включать фосфорорганичекие соединения, буру, гидрооксид алюминия, графит, триполифосфат калия, дипентаэритрит, пентаэритрит и полиолы. Также могут быть использованы другие вещества, например, азотистые соли фосфоновой кислоты, моно-фосфат, полифосфат аммония, бромид аммония, борат аммония, борат этаноламмония, сульфамат аммония, галогенированные органические соединения, тиомочевина и оксиды сурьмы. В каждом аспекте невоспламеняющихся, огнестойких и/или стойких к пережиганию материалов, используемых в генерирующем аэрозоль компоненте и/или других компонентах (как по отдельности, так и в сочетании друг с другом и/или с другими материалами), требуемые свойства предпочтительно обеспечиваются без нежелательного газовыделения, химической активности или плавления. Дополнительные ароматизаторы, ароматизирующие вещества, добавки и другие возможные улучшающие составляющие описаны в заявке на патент США №15/707,461 под авторством Phillips и др., которая полностью включена в настоящий документ посредством ссылки.

В различных вариантах реализации волокнистый материал может содержать измельченный табачный материал. Табачные материалы, которые могут быть пригодными в настоящем изобретении, могут варьироваться и могут содержать, например, табак трубоогневой сушки, табак Берлей, табак восточной группы или мэрилендский табак, темный табак, темный табак огневой сушки и махорку, а также другие редкие или специальные табаки или их смеси. Табачные материалы также могут включать в себя так называемые «смешанные» формы и обработанные формы, такие как обработанные табачные стебли (например, нарезанные скрученные или нарезанные воздушные стебли), увеличенный в объеме табак (например, воздушный табак, такой как взорванный табак (dry ice expanded tobacco, DIET), предпочтительно в форме нарезанного наполнителя), восстановленные табаки (например, восстановленные табаки, произведенные с использованием процессов производства бумаги или литых листов). Различные репрезентативные типы табака, переработанные типы табаков и типы табачных смесей приведены в патенте США №4,836,224 под авторством Lawson и др.; в патенте США №4,924,888 под авторством Perfetti и др.; в патенте США №5,056,537 под авторством Brown и др.; в патенте США №5,159,942 под авторством Brinkley и др.; в патенте США №5,220,930 под авторством Gentry; в патенте США №5,360,023 под авторством Blakley и др.; в патенте США №6,701,936 под авторством Shafer и др.; в патенте США №7,011,096 под авторством Li и др.; в патенте США №7,017,585 под авторством Li и др.; в патенте США №7,025,066 под авторством Lawson и др.; в публикации заявки на патент США №2004-0255965 под авторством Perfetti и др.; в публикации заявки на патент РСТ WO 02/37990 под авторством Bereman и Bombick и др., Fund. Appl. Toxicol., 39, стр. 11-17, которые полностью включены в настоящий документ посредством ссылки. Дополнительные примеры табачных композиций, которые могут быть пригодными, описаны в патенте США №7,726,320 под авторством Robinson и др., который полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации измельченный табачный материал может содержать смесь душистых и ароматических табаков. В другом варианте реализации табачный материал может содержать восстановленный табачный материал, такой как описан в патенте США №4,807,809 под авторством Pryor и др., в патенте США №4,889,143 под авторством Pryor и др. и в патенте США №5,025,814 под авторством Raker, раскрытия которых включены в настоящий документ посредством ссылки. Дополнительный восстановленный табачный материал может содержать восстановленную бумагу для упаковки табака, описанную для типа сигарет, описанных в монографии Chemical and Biological Studies on New Cigarette Prototypes that Heat Instead of Burn Tobacco (Химические и биологические исследования новых прототипов сигарет, которые нагревают табак вместо сжигания) табачной компании R.J. Reynolds (1988), содержание которой полностью включены в настоящий документ посредством ссылки.

В некоторых вариантах реализации волокнистый материал может содержать полученный из растений нетабачный материал, включающий без ограничения, пеньку, сизаль, стебли риса, эспарто и/или материал целлюлозной массы. В различных других вариантах реализации волокнистый материал может содержать сам восстановленный табак или может быть объединен с другими волокнистыми материалами. Некоторые примеры технологий и способов для обеспечения листа восстановленного табака, включая технологии литья и изготовления бумаги, изложены в патенте США №4,674,519 под авторством Keritsis и др.; в патенте США №4,941,484 под авторством Clapp и др.; в патенте США №4,987,906 под авторством Young и др.; в патенте США №4,972,854 под авторством Kiernan Jr. и др.; в патенте США №5,099,864 под авторством Young и др.; в патенте США №5,143,097 под авторством Sohn и др.; в патенте США №5,159,942 под авторством Brinkley и др.; в патенте США №5,322,076 под авторством Brinkley и др.; в патенте США №5,339,838 под авторством Young и др.; в патенте США №5,377,698 под авторством Litzinger и др.; в патенте США №5,501,237 под авторством Young и др.; в патенте США и №6,216,707 под авторством Kumar, каждый из которых полностью включен в настоящий документ посредством ссылки. В некоторых примерах обработанный табак, такой как конкретные типы восстановленного табака, может быть использован в качестве проходящих в продольном направлении прядей. См., например, указанный тип конфигурации изложен в патент США №5,025,814 под авторством Raker, который полностью включен в настоящий документ посредством ссылки. Кроме того, конкретные типы восстановленных табачных листов могут быть сформированы, скатаны в рулон или собраны в желаемую конфигурацию. Еще в других вариантах реализации волокнистый материал может содержать неорганические волокна различных типов (например, стекловолокно, металлические провода/экраны и тому подобное) и/или (органические) синтетические полимеры. В различных вариантах реализации эти «волокнистые» материалы могут быть неструктурированными (например, случайно распределенными как целлюлозные волокна в литом табачном листе) или структурированным (например, проволочная сетка).

Как указано, в различных вариантах реализации покрытие может включать в себя связующий материал, который может присутствовать в дополнение к или в качестве альтернативы любому связующему материалу, включенному в нетканый материал. Предпочтительные связующие материалы включают альгинаты, такие как альгинат аммония, альгинат пропиленгликоля, альгинат калия и альгинат натрия. Альгинаты и, в частности, альгинаты с высокой вязкостью, могут использоваться в сочетании с управляемыми уровнями свободных ионов кальция. Другие подходящие связующие материалы включают гидроксипропилцеллюлозу, такую как Klucel H, производимую компанией Aqualon Co.; гидроксипропилметилцеллюлозу, такую как Methocel K4MS, производимую компанией The Dow Chemical Co; гидроксиэтилцеллюлозу, такую как Natrosol 250 MRCS, производимую компанией Aqualon Co.; микрокристаллическую целлюлозу, такую как Avicel, производимую компанией FMC; метилцеллюлозу, такую как Methocel A4M, производимую компанией The Dow Chemical Co.; и натриевая соль карбоксиметилцеллюлозу, такую как CMC 7HF и CMC 7H4F, производимые компанией Hercules Inc. Еще другие возможные связующие материалы включают крахмалы (например, кукурузный крахмал), гуаровую камедь, каррагинин, камедь рожкового дерева, пектины и ксантановую камедь. В некоторых вариантах реализации могут быть использованы комбинации или смеси двух или более связующих материалов. Другие примеры связующих материалов описаны, например, в патенте США №5,101,839 под авторством Jakob и др., и в патенте США №4,924,887 под авторством Raker и др., каждый из которых полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации материал, образующий аэрозоль, может быть обеспечен в виде части связующего материала (например, альгинат пропиленгликоля). Кроме того, в некоторых вариантах реализации связующий материал может содержать наноцеллюлозу, полученную из табака или другой биомассы. В некоторых других вариантах реализации связующее может включать в себя циклодекстрин.

Как указано выше, покрытие может также включать в себя замедляющий горение материал. Одним примером такого материала является фосфат аммония. В некоторых вариантах реализации другие невоспламеняющиеся/замедляющие горение материалы и добавки могут быть включены в лист подложки и могут включать фосфорорганичекие соединения, буру, гидрооксид алюминия, графит, триполифосфат калия, дипентаэритрит, пентаэритрит и полиолы. Также могут быть использованы другие вещества, например, азотистые соли фосфоновой кислоты, моно-фосфат, полифосфат аммония, бромид аммония, борат аммония, борат этаноламмония, сульфамат аммония, галогенированные органические соединения, тиомочевина и оксиды сурьмы. В каждом аспекте невоспламеняющихся, замедляющих горение и/или стойких к пережиганию материалов, используемых в материале подложки, и/или других компонентах (будь то по отдельности или в сочетании друг с другом и/или с другими материалами) требуемые свойства предпочтительно обеспечиваются без нежелательного газовыделения или плавления. Различные способы включения табака в курительные изделия и, в частности, курительные изделия, которые выполнены таким образом, чтобы специально не сжигать по существу весь табак в этих курительных изделиях, описаны в патенте США №4,947,874 под авторством Brooks и др.; патенте США №7,647,932 под авторством Cantrell и др.; патенте США №8,079,371 под авторством Robinson и др.; патенте США №7,290,549 под авторством Banerjee и др.; и публикации заявки на патент США №2007/0215167 под авторством Crooks и др., описание которых полностью включено в настоящий документ посредством ссылки. Дополнительные добавки и другие возможные улучшающие составляющие описаны в заявке на патент США №15/707,461 под авторством Phillips и др., которая полностью включена в настоящий документ посредством ссылки.

Как указано, покрытие может также включать в себя композицию предшественника аэрозоля. В некоторых вариантах реализации композиция предшественника аэрозоля может содержать глицерин или пропиленгликоль. Предпочтительные материалы, образующие аэрозоль, включают многоатомные спирты (например, глицерин, пропиленгликоль и триэтиленгликоль) и/или воду и любые другие материалы, которые образуют видимый аэрозоль, а также любые их комбинации. Характерные типы материалов, образующих аэрозоль, перечислены в патентах США №4,793,365 под авторством Sensabaugh, Jr. и др. и №5,101,839 под авторством Jakob и др., в публиткации заявки на патент PCT WO 98/57556 под авторством Biggs и др., а также в монографии Chemical and Biological Studies on New Cigarette Prototypes that Heat Instead of Burn Tobacco (Химические и биологические исследования новых прототипов сигарет, которые нагревают табак вместо сжигания) табачной компании R.J. Reynolds (1988), раскрытия которых полностью включены в настоящий документ посредством ссылки. Другие характерные типы компонентов и составов предшественника аэрозоля также известны и охарактеризованы в патентах США №7,217,320 под авторством Robinson и др., №8,881,737 под авторством Collett и др. и №9,254,002 под авторством Chong и др.; публикациях заявок на патент США №2013/0008457 под авторством Zheng и др.; №2015/0020823 под авторством Lipowicz и др.; и №2015/0020830 под авторством Koller, а также WO 2014/182736 под авторством Bowen и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Другие предшественники аэрозоля, которые могут быть использованы, включают предшественники аэрозоля, которые включены в продукты VUSE® компании R.J. Reynolds Vapor Company, в продукты BLU™ компании Fontem Ventures B.V., в продукт MISTIC MENTHOL компании Mistic Ecigs, продукты MARK TEN компании Nu Mark LLC, продукт JUUL компании Juul Labs, Inc. и в продукты VYPE компании British American Tobacco. Также предпочтительны так называемые «дымовые соки» для электронных сигарет, которые доступны от компании Johnson Creek Enterprises LLC. Еще одни дополнительные примеры композиций предшественника аэрозоля продаются под товарными знаками BLACK NOTE, COSMIC FOG, THE MILKMAN E-LIQUID, FIVE PAWNS, THE VAPOR CHEF, VAPE WILD, BOOSTED, THE STEAM FACTORY, MECH SAUCE, CASEY JONES MAINLINE RESERVE, MITTEN VAPORS, DR. CRIMMY’S V-LIQUID, SMILEY E LIQUID, BEANTOWN VAPOR, CUTTWOOD, CYCLOPS VAPOR, SICBOY, GOOD LIFE VAPOR, TELEOS, PINUP VAPORS, SPACE JAM, MT. BAKER VAPOR и JIMMY THE JUICE MAN. С композицией предшественника аэрозоля могут использоваться варианты реализации шипучих материалов, описанные, в качестве примера, в публикации заявки на патент США №2012/0055494 под авторством Hunt и др., которая полностью включена в настоящий документ посредством ссылки. Кроме того, использование шипучих материалов описано, например, в патентах США №4,639,368 под авторством Niazi и др., №5,178,878 под авторством Wehling и др., №5,223,264 под авторством Wehling и др., №6,974,590 под авторством Pather и др., №7,381,667 под авторством Bergquist и др., №8,424,541 под авторством Crawford и др., №8,627,828 под авторством Strickland и др., и №9,307,787 под авторством Sun и др., а также в публикации заявки на патент США №2010/0018539 под авторством Brinkley и др. и в заявке PCT № WO 97/06786 под авторством Johnson и др., все из которых полностью включены в настоящий документ посредством ссылки. Дополнительное описание относительно вариантов осуществления композиций предшественника аэрозоля, содержащие описание табака или компонентов, полученных из содержащегося в них табака, представлено в заявках на патент США №15/216,582 и 15/216,590 под авторством Davis и др., поданных 21 июля 2016 года, которые полностью включены в настоящий документ посредством ссылки.

Как указано, покрытие может также включать в себя ароматизатор. Используемая в настоящем документе ссылка на «ароматизатор» относится к соединениям или компонентам, которые могут быть аэрозолизованы или доставлены пользователю, и которые передают сенсорный опыт в отношении вкуса и/или аромата. Некоторые примеры вкусоароматических веществ включают в себя, помимо прочего, ванилин, этилванилин, сливки, чай, кофе, фрукты (например, яблочный, вишневый, клубничный, персиковый и цитрусовый ароматизаторы, включая лайм и лимон), клен, ментол, мяту, мяту перечную, мяту курчавую, грушанку, мускатный орех, гвоздику, лаванду, кардамон, имбирь, мед, анис, шалфей, розмарин, гибискус, шиповник, йербу мате, гуайюсу, ханибуш, ройбуш, йербу санту, бакопу монье, гинкго билобу, витанию снотворную, корицу, сандал, жасмин, каскароллу, какао, лакричник, а также вкусоароматические вещества того типа и характера, которые традиционно используют для ароматизации сигаретного, сигарного и трубочного табака. Кроме того, могут быть использованы сиропы, например, кукурузный сироп с высоким содержанием фруктозы. Некоторые примеры полученных из растений композиций, которые могут быть пригодными, описаны в патенте США №9,107,453 и в публикации заявки на патент США №2012/0152265 под авторством Dube и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Выбор таких дополнительных компонентов варьируется в зависимости от таких факторов, как сенсорные характеристики, которые желательны для курительного изделия, и настоящее изобретение охватывает любые такие дополнительные компоненты, которые являются совершенно очевидными для специалистов в области табака и относящихся к табаку или полученных из табака продуктов. См.: например, Gutcho, Tobacco Flavoring Substances and Methods, Noyes Data Corp. (1972), а также Leffingwell и др., Tobacco Flavoring for Smoking Products (1972), описание которых полностью включено в настоящий документ посредством ссылки. Следует отметить, что ссылка на вкусоароматическое вещество не должна ограничиваться каким-либо одним вкусоароматическим веществом, как описано выше, и фактически может представлять собой комбинацию одного или более вкусоароматических веществ.

Таким образом, в различных вариантах реализации может быть создан лист композитной подложки с покрытием, который содержит нетканое полотно с покрытием с множеством проводящих нитей, встроенных в него. В различных вариантах реализации один или более листов композитной подложки могут использоваться в качестве части в виде подложки, которая может быть частью элемента в виде источника аэрозоля. На ФИГ. 5 показан схематичный вид в перспективе элемента в виде источника аэрозоля согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 5 показан элемент 104 в виде источника аэрозоля, имеющий часть 110 в виде подложки, которая содержит ряд перекрывающихся слоев 130 листа 120 композитной подложки. Со ссылкой на приведенное выше описание, в показанном варианте реализации лист 120 композитной подложки содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон, имеющих многолепестковое поперечное сечение, и множество проводящих нитей, которые встроены в нетканое полотно. В различных вариантах реализации перекрывающиеся слои могут также рассматриваться как «собранное полотно». Следует отметить, что хотя показанный вариант реализации иллюстрирует относительно упорядоченное расположение слоев, в различных вариантах реализации термин «перекрывающиеся слои» и «собранное полотно» может также включать в себя собранные пучком, нанесенные в виде крошки и/или иным образом собранные слои, в которых отдельные слои могут быть неочевидными.

В показанном варианте реализации множество проводящих нитей 124 в ряду перекрывающихся слоев 130 ориентированы таким образом, что они по существу выровнены с продольной осью части 110 в виде подложки. Однако в других вариантах реализации множество проводящих нитей могут иметь любую ориентацию. Например, в некоторых вариантах реализации множество проводящих нитей в ряду перекрывающихся слоев может иметь ориентацию, которая по существу перпендикулярна продольной оси части 110 в виде подложки. В других вариантах реализации множество проводящих нитей в ряду перекрывающихся слоев могут иметь ориентацию, которая по существу поперечна под любым углом к продольной оси части 110 в виде подложки. Например, в некоторых вариантах реализации множество проводящих нитей в ряду перекрывающихся слоев могут быть по существу поперечны продольной оси части 110 в виде подложки под углом приблизительно 45°, или под углом приблизительно 135°, или под любым углом менее приблизительно 45°, или любым углом от приблизительно 45° до приблизительно 135°, или любым углом более приблизительно 135°. В других вариантах реализации множество проводящих нитей могут содержать узор. Например, в некоторых вариантах реализации множество проводящих нитей могут содержать перекрестный узор проводящих нитей (например, по существу перпендикулярный перекрестный узор или по существу ромбовидный перекрестный узор). Для таких вариантов реализации перекрестный узор проводящих нитей может иметь ориентацию относительно продольной оси части 110 в виде подложки, как описано выше.

В то время как в некоторых вариантах реализации часть в виде подложки может просто содержать перекрывающиеся слои листа композитной подложки, в других вариантах реализации по меньшей мере часть перекрывающихся слоев может быть покрыта одним или более покрывающими слоями. Например, на ФИГ. 6 показано схематичное изображение поперечного сечения части в виде подложки элемента в виде источника аэрозоля согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 6 показана часть 110 в виде подложки, которая содержит ряд перекрывающихся слоев 130 листа 120 композитной подложки. В показанном варианте реализации по меньшей мере часть перекрывающихся слоев 130 по существу окружена вокруг своей наружной поверхности первым покрывающим слоем 132. Хотя в различных вариантах реализации композиция первого покрывающего слоя 132 может варьироваться, в показанном варианте реализации первый покрывающий слой 132 содержит комбинацию волокнистого материала, композиции предшественника аэрозоля и связующего материала. Ссылка сделана на обсуждения выше, относящееся к возможным волокнистым материалам, композициям предшественника аэрозоля и связующим материалам.

В различных вариантах реализации первый покрывающий слой 132 может быть изготовлен посредством процесса литья, такого как описан в патенте США №5,697,385 под авторством Seymour и др., раскрытие которого полностью включено в настоящий документ посредством ссылки. Например, в некоторых вариантах реализации волокнистый материал, композиция предшественника аэрозоля и связующий материал могут быть смешаны вместе с образованием суспензии, которая может быть отлита на поверхность (такую как, например, подвижная лента). Затем литая суспензия может пройти один или более этапов сушки и/или обработки таким образом, что в результате получают литой лист относительно постоянной толщины. Другие примеры технологий литья и изготовления бумаги изложены в патенте США №4,674,519 под авторством Keritsis и др.; в патенте США №4,941,484 под авторством Clapp и др.; в патенте США №4,987,906 под авторством Young и др.; в патенте США №4,972,854 под авторством Kiernan Jr. и др.; в патенте США №5,099,864 под авторством Young и др.; в патенте США №5,143,097 под авторством Sohn и др.; в патенте США №5,159,942 под авторством Brinkley и др.; в патенте США №5,322,076 под авторством Brinkley и др.; в патенте США №5,339,838 под авторством Young и др.; в патенте США №5,377,698 под авторством Litzinger и др.; в патенте США №5,501,237 под авторством Young и др.; в патенте США и №6,216,706 под авторством Kumar, раскрытия которых полностью включены в настоящий документ посредством ссылки.

В показанном варианте реализации по меньшей мере часть перекрывающихся слоев 130 и первый покрывающий слой 132 по существу окружены вокруг наружной поверхности вторым покрывающим слоем 134. Хотя состав второго покрывающего слоя 134 может варьироваться, в показанном варианте реализации второй покрывающий слой 134 содержит металлический фольгированный материал, такой как алюминиевый фольгированный материал. В других вариантах реализации второй покрывающий слой может содержать другие материалы, включающие, без ограничения, медный материал, оловянный материал, золотой материал, графеновый материал, графитовый материал или другой теплопроводящий материал на основе углерода и/или любую их комбинацию. Показанный вариант реализации также включает в себя третий покрывающий слой 136, который по существу окружает перекрывающиеся слои 130, первый покрывающий слой 132 и второй покрывающий слой 134 вокруг их наружной поверхности. В показанном варианте реализации третий покрывающий слой 136 содержит бумажный материал, такой как обычная оберточная бумага для сигарет. В различных вариантах реализации бумажный материал может содержать волокнистую массу из утиля, такую как недревесные растительные волокна, и может включать в себя лен, пеньку, сизаль, стебли риса и/или волокна эспарто.

Хотя в некоторых вариантах реализации элемент в виде источника аэрозоля и управляющий корпус могут быть предоставлены вместе в виде готового курительного изделия или изделия для доставки фармацевтических препаратов, как правило, компоненты могут предоставляться по-отдельности. Например, настоящее изобретение также включает одноразовый блок для использования с многоразовым курительным изделием или многоразовым изделием для доставки фармацевтических препаратов. В конкретных вариантах реализации такой одноразовый блок (который может быть элементом в виде источника аэрозоля, как показано на прилагаемых чертежах) может содержать корпус по существу трубчатой формы, имеющий нагретый конец, выполненный с возможностью зацепления с многоразовым курительным изделием или изделием для доставки фармацевтических препаратов, противоположный мундштучный конец, выполненный с возможностью обеспечения возможности прохождения пригодного для вдыхания вещества к потребителю, и стенку с внешней поверхностью и внутренней поверхностью, которые определяют внутреннее пространство. Различные варианты реализации элемента в виде источника аэрозоля (или картриджа) описаны в патенте США №9,078,473 под авторством Worm и др., который полностью включен в настоящий документ посредством ссылки.

Хотя некоторые фигуры, описанные здесь, иллюстрируют управляющий корпус и элемент в виде источника аэрозоля в рабочем состоянии, понятно, что управляющий корпус и элемент в виде источника аэрозоля могут существовать как индивидуальные устройства. Соответственно, любое приведенное здесь обсуждение в отношении компонентов в комбинации также следует понимать как относящиеся к управляющему корпусу и элементу источника аэрозоля как к индивидуальным и отдельным компонентам.

[000139] Согласно другому аспекту настоящее изобретение может быть направлено на наборы, которые обеспечивают разнообразные компоненты, как описано в настоящем документе. Например, набор может содержать управляющий корпус с одним или более элементами в виде источника аэрозоля. Набор может также содержать управляющий корпус с одним или более зарядными компонентами. Набор может также содержать управляющий корпус с одной или более батареями. Набор может также содержать управляющий корпус с одним или более элементами в виде источника аэрозоля и одним или более зарядными компонентами и/или одной или более батареями. В дополнительных вариантах реализации набор может содержать множество элементов в виде источника аэрозоля. Набор может также содержать множество элементов в виде источника аэрозоля и одну или более батарей и/или зарядных компонентов. В вышеуказанных вариантах реализации элементы в виде источника аэрозоля или управляющие корпуса могут быть оснащены включенным в них нагревательным элементом. Наборы согласно изобретению могут также включать в себя футляр (или другой компонент упаковки, переноски или хранения), в котором размещены один или более дополнительных компонентов набора. Футляр может быть многоразовым твердым или мягким контейнером. Кроме того, футляр может представлять собой просто коробку или другую упаковочную конструкцию.

На ФИГ. 7 показан вид в перспективе элемента в виде источника аэрозоля согласно другому примеру реализации настоящего изобретения, а на ФИГ. 8 показан вид в перспективе элемента в виде источника аэрозоля по ФИГ. 7 с удаленной внешней оберткой. В частности, на ФИГ. 7 показан элемент 300 в виде источника аэрозоля, который включает в себя внешнюю обертку 302, а на ФИГ. 8 показан элемент 300 в виде источника аэрозоля, в котором внешняя обертка 302 удалена, чтобы показать другие компоненты элемента 300 в виде источника аэрозоля. В показанном варианте реализации элемент 300 в виде источника аэрозоля показанного варианта реализации включает в себя источник 304 тепла, часть 310 в виде подложки, промежуточный компонент 308 и фильтр 312. В показанном варианте реализации промежуточный компонент 308 и фильтр 312 вместе содержат мундштук 314. Как будет более подробно описано ниже, в различных вариантах реализации часть 310 в виде подложки может содержать ряд перекрывающихся слоев листа композитной подложки, который содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон.

Хотя устройство доставки аэрозоля и/или элемент в виде источника аэрозоля согласно настоящему изобретению может принимать различные варианты реализации, как более подробно описано ниже, использование устройства доставки аэрозоля и/или элемента в виде источника аэрозоля потребителем будет таким же по охвату. Вышеизложенное описание использования устройства доставки аэрозоля и/или элемента в виде источника аэрозоля применимо в различных вариантах реализации, описанных с незначительными модификациями, которые могут быть очевидны специалисту в данной области техники в свете дополнительного раскрытия, представленного в настоящем документе. Приведенное выше описание использования, однако, не предназначено для ограничения использования изделий настоящего изобретения, но предоставлено для соответствия всем необходимым требованиям раскрытия настоящего документа.

В различных вариантах реализации источник 304 тепла может быть выполнен с возможностью вырабатывания тепла при его воспламенении. В показанном варианте реализации источник 304 тепла содержит горючий топливный элемент, который имеет в целом цилиндрическую форму и содержит горючий углеродистый материал. В других вариантах реализации источник 304 тепла может иметь другую форму, например, форму призмы, имеющую кубическое или шестиугольное поперечное сечение. Углеродистые материалы обычно имеют высокое содержание углерода. Предпочтительные углеродистые материалы могут состоят предпочтительно из углерода и/или обычно могут иметь содержание углерода больше, чем примерно 60 процентов, обычно больше, чем примерно 70 процентов, часто больше, чем примерно 80 процентов и наиболее часто больше, чем примерно 90 процентов в пересчете на сухую массу.

В некоторых случаях источник 304 тепла может включать в себя элементы, отличные от горючих углеродистых материалов (например, табачные компоненты, такие как порошкообразные табаки или табачные экстракты; ароматизаторы; соли, такие как хлорид натрия, хлорид калия и карбонат натрия; термостойкий графитовые волокна; порошок оксида железа; стеклянные нити; порошкообразный карбонат кальция; гранулы оксида алюминия; источники аммиака, такие как соли аммиака и/или связующие агенты, такие как гуаровая смола, альгинат аммония и альгинат натрия). Хотя конкретные размеры применимого источника тепла могут варьироваться, в некоторых вариантах реализации источник 304 тепла может иметь длину в диапазоне от приблизительно 7 мм до приблизительно 20 мм включительно, а в некоторых вариантах реализации может составлять приблизительно 17 мм, а общий диаметр в диапазоне от приблизительно 3 мм до приблизительно 8 мм включительно, а в некоторых реализациях может составлять приблизительно 4,8 мм (а в некоторых вариантах реализации приблизительно 7 мм). Хотя в других вариантах реализации источник тепла может быть выполнен различными способами, в показанном варианте реализации источник 304 тепла экструдируют или смешивают с использованием измельченного или порошкообразного углеродистого материала, и источник 104 тепла имеет плотность, которая составляет больше, чем примерно 0,5 г/см3, часто больше, чем примерно 0,7 г/см3 и наиболее часто больше, чем примерно 1 г/см3, в пересчете на сухую массу. См., например, типы компонентов, составов и конструкций топливных источников, которые изложены в патенте США №5,551,451 под авторством Riggs и др. и в патенте США 7,836,897 под авторством Borschke и др., которые полностью включены в настоящий документ посредством ссылки. Хотя в различных вариантах реализации источник тепла может иметь различные формы, в том числе, например, по существу сплошную цилиндрическую форму или полую цилиндрическую (например, трубчатую) форму, источник 304 тепла показанного варианта реализации содержит экструдированный монолитный углеродистый материал, который имеет в целом цилиндрическую форму, но с множеством канавок 316, проходящих в продольном направлении от первого конца экструдированного монолитного углеродистого материала к противоположному второму концу экструдированного монолитного углеродистого материала. В некоторых вариантах реализации устройство доставки аэрозоля и, в частности, источник тепла могут включать в себя компонент для теплопередачи. В различных вариантах реализации компонент для теплопередачи может быть расположен вблизи источника тепла, а в некоторых вариантах реализации компонент для теплопередачи может быть расположен в источнике тепла или внутри него. Некоторые примеры компонентов для теплопередачи описаны в заявке на патент США №15/923,735, поданной 16 марта 2018 года, озаглавленной Smoking Article with Heat Transfer Component (Курительное изделие с компонентом для теплопередачи), которая полностью включена в настоящий документ посредством ссылки.

Хотя в показанном варианте реализации канавки 316 источника 304 тепла по существу равны по ширине и глубине и по существу равномерно распределены по окружной поверхности источника 304 тепла, другие варианты реализации могут включать в себя всего две канавки, а еще одни другие варианты реализации могут включать всего одну канавку. Еще одни другие варианты реализации могут не содержать канавок совсем. Дополнительные варианты реализации могут включать в себя множество канавок, которые могут иметь неодинаковую ширину и/или глубину и которые могут быть неравномерно разнесены по окружной поверхности источника тепла. В еще одних других вариантах реализации источник тепла может содержать выемки и/или щели, проходящие в продольном направлении от первого конца экструдированного монолитного углеродистого материала к его противоположному второму концу. В некоторых вариантах реализации источник тепла может содержать вспененный углеродистый монолит, образованный в процессе вспенивания такого типа, как раскрыто в патенте США №7,615,184 под авторством Lobovsky, который полностью включен в настоящий документ посредством ссылки. Таким образом, некоторые варианты реализации могут обеспечивать преимущества в отношении уменьшенного времени, необходимого для воспламенения источника тепла. В некоторых других вариантах реализации источник тепла может быть совместно экструдирован со слоем изоляции (не показан), тем самым уменьшая время и затраты на изготовление. Другие варианты реализации топливных элементов включают углеродные волокна типа, описанного в патенте США №4,922,901 под авторством Brooks и др., или другие варианты реализации источников тепла, такие как описано в публикации заявки на патент США №2009/0044818 под авторством Takeuchi и др., каждая из которых включена в настоящий документ посредством ссылки.

В целом источник тепла расположен достаточно близко к компоненту доставки аэрозоля (например, части в виде подложки), имеющему один или более распыляемых компонентов так, что обеспечена возможность доставки аэрозоля, сформированного/испаряемого при приложении тепла от источника тепла к распыляемым компонентам (а также любым ароматизаторам, медикаментам и/или тому подобное, которые также обеспечены для доставки пользователю), пользователю с помощью мундштука. Таким образом, когда источник тепла нагревает часть в виде подложки, аэрозоль формируется, высвобождается или генерируется в физической форме, подходящей для вдыхания потребителем. Следует отметить, что указанные выше термины следует считать взаимозаменяемыми, так что формы указанного термина, такие как «высвобождать», «высвобождение», «высвобождает» или «высвобожденный», включают в себя формы, такие как «формировать» или «генерировать», «формирование» или «генерирование», «формирует» или «генерирует» и «сформированный» или «сгенерированный». В частности, пригодное для вдыхания вещество высвобождается в форме пара или аэрозоля или их смеси. Кроме того, выбор и расположение различных элементов устройства доставки аэрозоля понятны при рассмотрении имеющихся в продаже электронных устройств доставки аэрозоля, таких как те характерные продукты, ссылка на которые приведена в разделе «Уровень техники» раскрытия настоящего изобретения.

Снова со ссылкой на ФИГ. 7 и 8, внешняя обертка 302 может быть предусмотрена для зацепления или иного соединения по меньшей мере части источника 304 тепла с частью 310 в виде подложки и по меньшей мере частью мундштука 314. В различных вариантах реализации внешняя обертка 302 выполнена с возможностью удержания в обернутом положении любым из способов, в том числе с помощью адгезива или крепежного элемента и тому подобное, чтобы способствовать тому, чтобы внешняя обертка 302 оставалась в обернутом положении. В противном случае, в некоторых других аспектах внешняя обертка 302 может быть выполнена с возможностью удаления при необходимости. Например, при удержании внешней обертки 302 в обернутом положении внешняя обертка 302 может быть выполнена с возможностью удаления от источника 304 тепла, части 310 в виде подложки и/или мундштука 314.

В некоторых вариантах реализации в дополнение к внешней обертке 302 устройство доставки аэрозоля может также включать в себя покрытие, которое выполнено с возможностью ограничения части 310 в виде подложки и по меньшей мере части источника 304 тепла. Хотя в других вариантах реализации покрытие может ограничивать только часть длины части 310 в виде подложки, в некоторых вариантах реализации покрытие может ограничивать по существу всю длину части 310 в виде подложки. В некоторых вариантах реализации внешний оберточный материал 302 может включать в себя покрытие. Таким образом, в некоторых вариантах реализации внешний оберточный материал 302 и покрытие могут представлять собой отдельные материалы, которые обеспечены вместе (например, связаны, сплавлены или иным образом соединены вместе с образованием слоистого материала). В других вариантах реализации внешняя обертка 302 и покрытие могут представлять собой один и тот же материал. В любом случае, покрытие может быть выполнен с возможностью терморегулирования проводимости тепла, вырабатываемого воспламеняемым источником 304 тепла, в радиальном направлении снаружи покрытия. Таким образом, в некоторых вариантах реализации покрытие может быть выполнено из металлического фольгированного материала, графенового материала, графитового материала или другого теплопроводящего материала на основе углерода и/или алюминиевого материала, а в некоторых вариантах реализации может содержать слоистый материал. В некоторых вариантах реализации, в зависимости от материала внешней обертки 302 и/или покрытия, тонкий слой изоляции может быть предусмотрен в радиальном направлении снаружи покрытия. Таким образом, в некоторых аспектах покрытие может предпочтительно обеспечивать способ взаимодействия двух или более отдельных компонентов элемента 300 в виде источника аэрозоля (таких как, например, источник 304 тепла, часть 310 в виде подложки и/или часть мундштука 314), а также обеспечивать способ упрощения теплопередачи вдоль его оси с ограничением теплопроводности в радиальном направлении наружу.

Как показано на ФИГ. 7, внешняя обертка 302 (и, при необходимости, покрытие и часть 310 в виде подложки) может также содержать одно или более отверстий, образованных в нем, которые обеспечивают возможность поступления воздуха при осуществлении затяжки через мундштук 314. В различных вариантах реализации размер и форма этих отверстий может варьироваться на основе конкретных конструкционных требований. В показанном варианте реализации множество отверстий 320 расположены вблизи конца части 310 в виде подложки, наиболее близкой к источнику 304 тепла, и множество отдельных охлаждающих отверстий 321 образованы во внешней обертке 302 (и, в некоторых вариантах реализации, покрытии) в области вблизи фильтра 312 мундштука 314. Хотя другие варианты реализации могут отличаться, в показанном варианте реализации отверстия 320 содержат множество отверстий, по существу равномерно разнесенных по наружной поверхности элемента 300 в виде источника аэрозоля, а отверстия 321 также содержат множество отверстий, по существу равномерно разнесенных по наружной поверхности элемента 300 в виде источника аэрозоля. Хотя в различных вариантах реализации множество отверстий может быть образовано во внешней обертке 302 (и, в некоторых вариантах реализации, покрытии) множеством способов, в показанном варианте реализации множество отверстий 320 и множество отдельных охлаждающих отверстий 321 образованы посредством лазерной перфорации.

В показанном варианте реализации элемент 300 в виде источника аэрозоля включает в себя часть 310 в виде подложки, имеющую противоположные первый и второй концы, причем первый конец расположен вблизи источника 304 тепла. Хотя показанный вариант реализации включает в себя только одну часть в виде подложки, другие варианты реализации могут включать в себя отдельные части в виде подложки, такие как вторая часть в виде подложки, расположенная вблизи второго конца части 310 в виде подложки. В других вариантах реализации могут быть включены дополнительные части в виде подложки. Как будет более подробно описано ниже, в различных вариантах реализации часть 310 в виде подложки может содержать ряд перекрывающихся слоев листа композитной подложки.

Как указано выше, в различных вариантах реализации часть 310 в виде подложки может содержать ряд перекрывающихся слоев листа композитной подложки, который содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон. В качестве неограничивающего примера подходящее регенерированное целлюлозное волокно может представлять собой вискозное волокно, полученное из любого разнообразия целлюлозосодержащих материалов, таких как древесина (например, эвкалиптовые деревья), травы (например, бамбук), хлопок и другие материалы на растительной основе. В дополнение к типу материала, используемого для формирования волокон, листы подложки, описанные в настоящем документе, могут проявлять желательные свойства, по меньшей мере частично из-за физической конструкции волокна. Обычно волокна (в частности, экструдированные волокна) являются твердыми и имеют по существу круглое поперечное сечение. Хотя волокна такой конструкции также могут быть включены в описанные листы подложки (например, в виде смеси), может быть особенно пригодным для листов подложки включать волокна, имеющие многолепестковое поперечное сечение. Например, описанные листы подложки могут содержать многолепестковые волокна в количестве примерно 25% или более, примерно 50% или более, примерно 60% или более, примерно 75% или более, примерно 90% или более или примерно 99% или более по весу на основе общего веса волокон, присутствующих в подложке. В некоторых вариантах реализации нетканое полотно может включать в себя пеньковые волокна и/или другие растительные волокна, включающие, без ограничения, лен, сизаль, стебли риса и/или волокна эспарто.

Следует понимать, что вышеуказанные значения будут иметь внутреннее максимальное значение 100% по массе, например, когда все волокна, используемые при формировании листа подложки, представляют собой многолепестковые волокна. В некоторых вариантах реализации многолепестковые волокна могут содержать от примерно 25% до примерно 100%, от примерно 50% до примерно 100% или от примерно 90% до примерно 100% по массе листа подложки на основе общего веса волокон, присутствующих в листе подложки. Следует понимать, что термины “многолепестковое волокно” и “волокно, имеющее многолепестковое поперечное сечение” следует считать взаимозаменяемыми. В некоторых вариантах реализации многолепестковое волокно может представлять собой волокно, которое в поперечном сечении включает в себя общее основание или сердцевину (обычно около центральной части поперечного сечения волокна) по меньшей мере с тремя лепестками или выступами, отходящими от него или от нее. Многолепестковое волокно может быть также определено как волокно, имеющее три или более удлинений таким образом, что по меньшей мере один набор смежных удлинений образует угол менее 180 градусов и, таким образом, образует один или более каналов, проходящих в продольном направлении вдоль волокна. Неограничивающие примеры многолепестковых волокон показаны на ФИГ. 9.

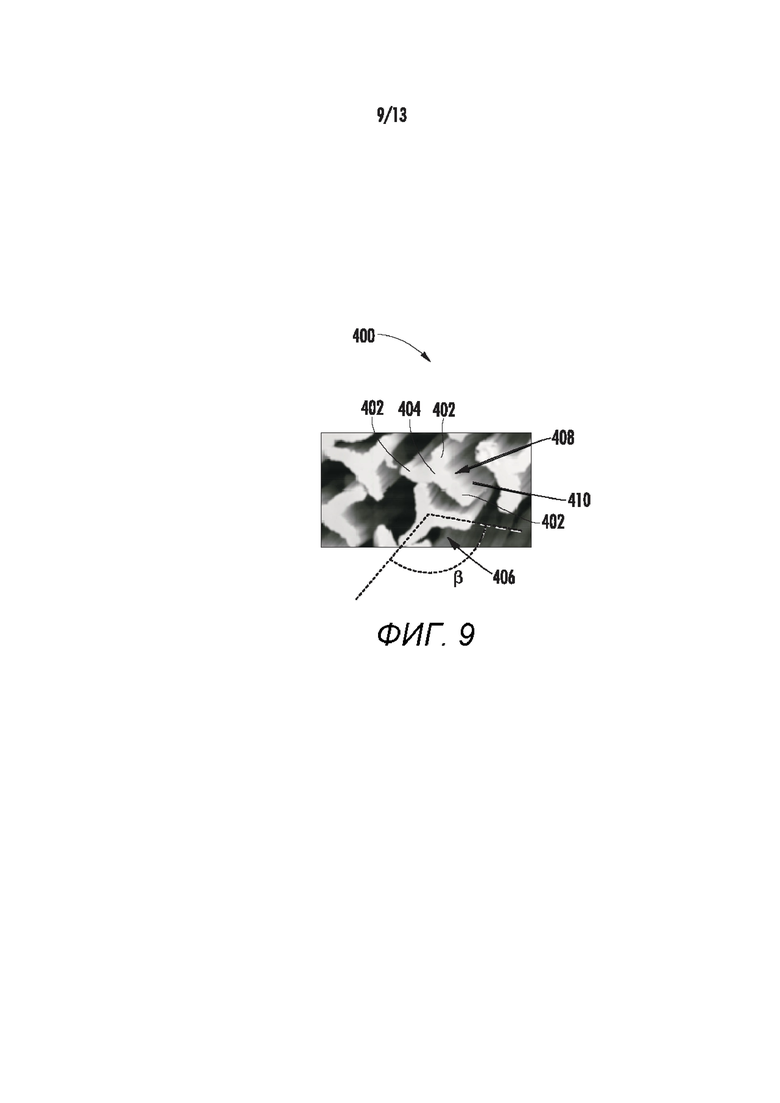

Как видно на ФИГ. 9, многолепестковое волокно 400 включает в себя множество лепестков 402, проходящих от центральной сердцевины 404, причем соседние лепестки имеют угол β, который составляет менее 180 градусов, чтобы образовывать канал 406 между соседними лепестками. Лепестки многолепесткового волокна могут иметь различные формы. Например, в некоторых вариантах реализации множество лепестков могут быть по существу округлыми, при этом все еще образуя множество каналов между соседними лепестками. В другом варианте реализации многолепестковое волокно может иметь поперечное сечение, которое по существу удлинено, чтобы обеспечить большее количество лепестков и, следовательно, большее количество каналов между соседними лепестками. Количество лепестков может варьироваться и может составлять, например, от 3 до 30, от 3 до 20 или от 3 до 10. Аналогично, расстояние между лепестками и размер лепестков в одном и том же волокне может варьироваться. Многолепестковые волокна предпочтительно могут включать в себя поверхностные признаки, которые могут дополнительно улучшать их свойства по регулированию жидкости. Как показано на ФИГ. 9, множество лепестков 402 включают в себя наружные поверхности 408, которые имеют множество бороздок 410, которые образуют микро или наноканалы, которые могут способствовать удерживанию жидкости и/или способности волокон переносить жидкость. Конкретным примером многолепесткового волокна, которое также является бороздчатым и которое может быть особенно пригодно согласно настоящему изобретению, являются волокна, продаваемые под торговой маркой GALAXY®, производимые компанией Kelheim Fibres.

Лист подложки согласно настоящему изобретению может быть образован из одного слоя нетканых волокон. Слой волокон может быть образован любым подходящим способом, таким как способы влажной укладки и способы сухой укладки (например, способы кардования или суховоздушного формования). Предпочтительно, волокна используемые при формировании подложек, представляют собой штапельные волокна. При необходимости может быть использовано связующее вещество, такое как связующие вещества, которые обычно могут быть использованы с сложными эфирами целлюлозы. Под связующим веществом понимают материал, который придает волокнам, используемым для образования раскрытых резервуаров, когезионный эффект. Например, связующее вещество может представлять собой материал, который частично растворяет волокна таким образом, что волокна связываются друг с другом или с дополнительными волокнистыми материалами, включенными в нетканый резервуар. Некоторые примеры связующих веществ, которые могут быть использованы, включают поливинилацетатные (ПВА) связующие вещества, крахмал и триацетин. В некоторых вариантах реализации когезионная способность может быть обеспечена с помощью альтернативных средств, таких как сквозное пробивание иглой или другие механические процессы для переплетения волокон (например, гидросцепление). Таким образом, лист подложки может быть определен фактической физической конструкцией, представляющей собой прошитую иглой подложку, в том смысле, что волокна переплетены таким образом, чтобы они отсутствуют до выполнения этапа прошивки иглой. Таким образом, термин "прошитый иглой” понимают как относящийся к физическому состоянию подложки, а не к процессу. Аналогичным образом, термин “гидросцепленный” понимают как относящийся к физическому состоянию подложки, а не к процессу. Другими словами, в то время как гидросцепливание представляет собой процесс, посредством которого подложка может быть модифицирована, гидросцепленная подложка представляет собой материал, который определен по меньшей мере частично переплетением волокон, которые не присутствовали бы до осуществления этапа гидросцепливания. В одном или более вариантах реализации подложка, как описано в настоящем документе, может содержать множество слоев. Например, могут быть объединены два или более слоев, имеющих одинаковый состав. В качестве альтернативы могут быть объединены два или более слоев различных составов. Следует отметить, что в некоторых вариантах реализации лист подложки могут содержать один или более слоев нетканых волокон. Еще в других вариантах реализации лист подложки может содержать тканые полотна и/или комбинацию тканых и нетканых полотен.

В различных вариантах реализации множество проводящих нитей встроены в нетканое полотно для создания листа композитной подложки. В различных вариантах реализации нити могут быть выполнены из тепло и/или электропроводящего материала, в том числе, без ограничения, из алюминия, стали (например, нержавеющей стали), платины, золота, серебра, железа, латуни, бронзы, меди, углерода, графита или любой их комбинации. В различных вариантах реализации проводящие нити могут быть встроены в нетканое полотно множеством различных способов. Например, в одном варианте реализации множество проводящих нитей могут быть встроены в нетканое полотно с помощью способа сшивания. В других вариантах реализации проводящие нити могут быть встроены в нетканое полотно способом направленной укладки волокон (tailored fiber placement, TFP).См., например, технологическую платформу для направленной укладки волокон, доступную от компании Filacon Technologies из Винтерлингена, Германия и компании LayStitch Technologies из Хайленда, Мичиган. См. также патент США №7,942,993 под авторством Gessler и др. и публикацию патента США №2010/0126652 под авторством Joern и др., каждый из которых полностью включен в настоящий документ посредством ссылки. В других вариантах реализации множество проводящих нитей могут быть встроены в нетканое полотно способом стежковой сварки (stitch bonding).

Как указано, в некоторых вариантах реализации лист композитной подложки может быть изготовлен в соответствии с процессом направленной укладки волокон на традиционных автоматических швейных и вышивальных машинах с ЧПУ, которые также используют, например, в текстильной промышленности. Например, во время процесса направленной укладки волокон одна или более проводящих нитей могут быть пришиты иглой и нитью на основной материал (например, нетканое полотно), который может удерживаться в каркасе, причем каждая проводящая нить (или нити) сшита с нетканым материалом с помощью этого способа сшивания. В различных вариантах реализации проводящие нити могут быть уложены во множестве направлений и в различных геометрических узорах. Некоторые примеры машин, выполненных с возможностью подстраивания для образования продуктов по настоящему изобретению, доступны в продаже от компании LayStitch Technologies. Дальнейшие обсуждения, относящиеся к различным технологиям направленной укладки волокон, могут быть найдены в патенте США №9,386,800 под авторством Sebastian и др., который полностью включен в настоящий документ посредством ссылки.

Независимо от способа, в котором проводящие нити встроены в нетканое полотно, в различных вариантах реализации узор и/или ориентация проводящих нитей может варьироваться. На ФИГ. 10 показано схематичное изображение нетканого полотна со встроенными проводящими нитями согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 10 показан лист 320 композитной подложки, который содержит нетканое полотно 322 и множество проводящих нитей 324, встроенных в него. Хотя, как указано выше, в различных вариантах реализации нити могут иметь множество различных конфигураций, в показанном варианте реализации проводящие нити 324 расположены по существу по линейному и параллельному узору. Кроме того, проводящие нити 324 показанного варианта реализации по существу выровнены с продольным направлением нетканого полотна 322, хотя в других вариантах реализации возможны другие ориентации.

В различных вариантах реализации нетканое полотно и встроенные проводящие нити затем могут быть покрыты покрытием. В некоторых вариантах реализации покрытие может содержать один или более из следующих ингредиентов: волокнистый материал, содержащий табачный или нетабачный материал, связующий материал, замедлитель горения, композицию предшественника аэрозоля и ароматизатор. Хотя в различных вариантах реализации соответствующие количества различных ингредиентов могут варьироваться, в одном варианте реализации покрытие может включать в себя менее 10% связующего материала, менее 5% замедляющего горение материала и по меньшей мере от 10% до более 50% композиции предшественника аэрозоля. В таких вариантах реализации количество волокнистого материала и количество ароматизатора можно регулировать на основе конкретного применения.

В некоторых вариантах реализации генерирующий аэрозоль компонент может содержать табак, табачный компонент и/или полученный из табака материал, который может быть очищен, переработан, извлечен и/или обработан для включения композиции предшественника аэрозоля (например, увлажнителей, таких как, например, пропиленгликоль, глицерин и/или тому подобное) и/или по меньшей мере одного ароматизирующего вещества, а также замедлителя горения (например, диаммонийфосфата и/или другой соли), выполненного с возможностью предотвращения воспламенения, пиролиза, сгорания и/или пережигания компонента доставки аэрозоля источником тепла. Различные способы включения табака в курительные изделия и, в частности, курительные изделия, которые выполнены таким образом, чтобы специально не сжигать по существу весь табак в этих курительных изделиях, описаны в патенте США №4,947,874 под авторством Brooks и др.; патенте США №7,647,932 под авторством Cantrell и др.; патенте США №8,079,371 под авторством Robinson и др.; патенте США №7,290,549 под авторством Banerjee и др.; и публикации заявки на патент США №2007/0215167 под авторством Crooks и др., описание которых полностью включено в настоящий документ посредством ссылки.

В некоторых вариантах реализации невоспламеняющиеся/огнестойкие материалы и добавки могут быть включены в генерирующий аэрозоль компонент и могут включать фосфорорганичекие соединения, буру, гидрооксид алюминия, графит, триполифосфат калия, дипентаэритрит, пентаэритрит и полиолы. Также могут быть использованы другие вещества, например, азотистые соли фосфоновой кислоты, моно-фосфат, полифосфат аммония, бромид аммония, борат аммония, борат этаноламмония, сульфамат аммония, галогенированные органические соединения, тиомочевина и оксиды сурьмы. В каждом аспекте невоспламеняющихся, огнестойких и/или стойких к пережиганию материалов, используемых в генерирующем аэрозоль компоненте и/или других компонентах (как по отдельности, так и в сочетании друг с другом и/или с другими материалами), требуемые свойства предпочтительно обеспечиваются без нежелательного газовыделения, химической активности или плавления. Дополнительные ароматизаторы, ароматизирующие вещества, добавки и другие возможные улучшающие составляющие описаны в заявке на патент США №15/707,461 под авторством Phillips и др., которая полностью включена в настоящий документ посредством ссылки.

В различных вариантах реализации волокнистый материал может содержать измельченный табачный материал. Табачные материалы, которые могут быть пригодными в настоящем изобретении, могут варьироваться и могут содержать, например, табак трубоогневой сушки, табак Берлей, табак восточной группы или мэрилендский табак, темный табак, темный табак огневой сушки и махорку, а также другие редкие или специальные табаки или их смеси. Табачные материалы также могут включать в себя так называемые «смешанные» формы и обработанные формы, такие как обработанные табачные стебли (например, нарезанные скрученные или нарезанные воздушные стебли), увеличенный в объеме табак (например, воздушный табак, такой как взорванный табак (dry ice expanded tobacco, DIET), предпочтительно в форме нарезанного наполнителя), восстановленные табаки (например, восстановленные табаки, произведенные с использованием процессов производства бумаги или литых листов). Различные репрезентативные типы табака, переработанные типы табаков и типы табачных смесей приведены в патенте США №4,836,224 под авторством Lawson и др.; в патенте США №4,924,888 под авторством Perfetti и др.; в патенте США №5,056,537 под авторством Brown и др.; в патенте США №5,159,942 под авторством Brinkley и др.; в патенте США №5,220,930 под авторством Gentry; в патенте США №5,360,023 под авторством Blakley и др.; в патенте США №6,701,936 под авторством Shafer и др.; в патенте США №7,011,096 под авторством Li и др.; в патенте США №7,017,585 под авторством Li и др.; в патенте США №7,025,066 под авторством Lawson и др.; в публикации заявки на патент США №2004-0255965 под авторством Perfetti и др.; в публикации заявки на патент РСТ WO 02/37990 под авторством Bereman и Bombick и др., Fund. Appl. Toxicol., 39, стр. 11-17, которые полностью включены в настоящий документ посредством ссылки. Дополнительные примеры табачных композиций, которые могут быть пригодными, описаны в патенте США №7,726,320 под авторством Robinson и др., который полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации измельченный табачный материал может содержать смесь душистых и ароматических табаков. В другом варианте реализации табачный материал может содержать восстановленный табачный материал, такой как описан в патенте США №4,807,809 под авторством Pryor и др., в патенте США №4,889,143 под авторством Pryor и др. и в патенте США №5,025,814 под авторством Raker, раскрытия которых включены в настоящий документ посредством ссылки. Дополнительный восстановленный табачный материал может содержать восстановленную бумагу для упаковки табака, описанную для типа сигарет, описанных в монографии Chemical and Biological Studies on New Cigarette Prototypes that Heat Instead of Burn Tobacco (Химические и биологические исследования новых прототипов сигарет, которые нагревают табак вместо сжигания) табачной компании R.J. Reynolds (1988), содержание которой полностью включены в настоящий документ посредством ссылки.

В некоторых вариантах реализации волокнистый материал может содержать полученный из растений нетабачный материал, включающий без ограничения, пеньку, сизаль, стебли риса, эспарто и/или материал целлюлозной массы. В различных других вариантах реализации волокнистый материал может содержать сам восстановленный табак или может быть объединен с другими волокнистыми материалами. Некоторые примеры технологий и способов для обеспечения листа восстановленного табака, включая технологии литья и изготовления бумаги, изложены в патенте США №4,674,519 под авторством Keritsis и др.; в патенте США №4,941,484 под авторством Clapp и др.; в патенте США №4,987,906 под авторством Young и др.; в патенте США №4,972,854 под авторством Kiernan Jr. и др.; в патенте США №5,099,864 под авторством Young и др.; в патенте США №5,143,097 под авторством Sohn и др.; в патенте США №5,159,942 под авторством Brinkley и др.; в патенте США №5,322,076 под авторством Brinkley и др.; в патенте США №5,339,838 под авторством Young и др.; в патенте США №5,377,698 под авторством Litzinger и др.; в патенте США №5,501,237 под авторством Young и др.; в патенте США и №6,216,707 под авторством Kumar, каждый из которых полностью включен в настоящий документ посредством ссылки. В некоторых примерах обработанный табак, такой как конкретные типы восстановленного табака, может быть использован в качестве проходящих в продольном направлении прядей. См., например, указанный тип конфигурации изложен в патент США №5,025,814 под авторством Raker, который полностью включен в настоящий документ посредством ссылки. Кроме того, конкретные типы восстановленных табачных листов могут быть сформированы, скатаны в рулон или собраны в желаемую конфигурацию. Еще в других вариантах реализации волокнистый материал может содержать неорганические волокна различных типов (например, стекловолокно, металлические провода/экраны и тому подобное) и/или (органические) синтетические полимеры. В различных вариантах реализации эти «волокнистые» материалы могут быть неструктурированными (например, случайно распределенными как целлюлозные волокна в литом табачном листе) или структурированным (например, проволочная сетка).

Как указано, в различных вариантах реализации покрытие может включать в себя связующий материал, который может присутствовать в дополнение к или в качестве альтернативы любому связующему материалу, включенному в нетканый материал. Предпочтительные связующие материалы включают альгинаты, такие как альгинат аммония, альгинат пропиленгликоля, альгинат калия и альгинат натрия. Альгинаты и, в частности, альгинаты с высокой вязкостью, могут использоваться в сочетании с управляемыми уровнями свободных ионов кальция. Другие подходящие связующие материалы включают гидроксипропилцеллюлозу, такую как Klucel H, производимую компанией Aqualon Co.; гидроксипропилметилцеллюлозу, такую как Methocel K4MS, производимую компанией The Dow Chemical Co; гидроксиэтилцеллюлозу, такую как Natrosol 250 MRCS, производимую компанией Aqualon Co.; микрокристаллическую целлюлозу, такую как Avicel, производимую компанией FMC; метилцеллюлозу, такую как Methocel A4M, производимую компанией The Dow Chemical Co.; и натриевая соль карбоксиметилцеллюлозу, такую как CMC 7HF и CMC 7H4F, производимые компанией Hercules Inc. Еще другие возможные связующие материалы включают крахмалы (например, кукурузный крахмал), гуаровую камедь, каррагинин, камедь рожкового дерева, пектины и ксантановую камедь. В некоторых вариантах реализации могут быть использованы комбинации или смеси двух или более связующих материалов. Другие примеры связующих материалов описаны, например, в патенте США №5,101,839 под авторством Jakob и др., и в патенте США №4,924,887 под авторством Raker и др., каждый из которых полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации материал, образующий аэрозоль, может быть обеспечен в виде части связующего материала (например, альгинат пропиленгликоля). Кроме того, в некоторых вариантах реализации связующий материал может содержать наноцеллюлозу, полученную из табака или другой биомассы. В некоторых других вариантах реализации связующее может включать в себя циклодекстрин.

Как указано выше, покрытие может также включать в себя замедляющий горение материал. Одним примером такого материала является фосфат аммония. В некоторых вариантах реализации другие невоспламеняющиеся/замедляющие горение материалы и добавки могут быть включены в лист подложки и могут включать фосфорорганичекие соединения, буру, гидрооксид алюминия, графит, триполифосфат калия, дипентаэритрит, пентаэритрит и полиолы. Также могут быть использованы другие вещества, например, азотистые соли фосфоновой кислоты, моно-фосфат, полифосфат аммония, бромид аммония, борат аммония, борат этаноламмония, сульфамат аммония, галогенированные органические соединения, тиомочевина и оксиды сурьмы. В каждом аспекте невоспламеняющихся, замедляющих горение и/или стойких к пережиганию материалов, используемых в материале подложки, и/или других компонентах (будь то по отдельности или в сочетании друг с другом и/или с другими материалами) требуемые свойства предпочтительно обеспечиваются без нежелательного газовыделения или плавления. Различные способы включения табака в курительные изделия и, в частности, курительные изделия, которые выполнены таким образом, чтобы специально не сжигать по существу весь табак в этих курительных изделиях, описаны в патенте США №4,947,874 под авторством Brooks и др.; патенте США №7,647,932 под авторством Cantrell и др.; патенте США №8,079,371 под авторством Robinson и др.; патенте США №7,290,549 под авторством Banerjee и др.; и публикации заявки на патент США №2007/0215167 под авторством Crooks и др., описание которых полностью включено в настоящий документ посредством ссылки. Дополнительные добавки и другие возможные улучшающие составляющие описаны в заявке на патент США №15/707,461 под авторством Phillips и др., которая полностью включена в настоящий документ посредством ссылки.

Как указано, покрытие может также включать в себя композицию предшественника аэрозоля. В некоторых вариантах реализации композиция предшественника аэрозоля может содержать глицерин или пропиленгликоль. Предпочтительные материалы, образующие аэрозоль, включают многоатомные спирты (например, глицерин, пропиленгликоль и триэтиленгликоль) и/или воду и любые другие материалы, которые образуют видимый аэрозоль, а также любые их комбинации. Характерные типы материалов, образующих аэрозоль, перечислены в патентах США №4,793,365 под авторством Sensabaugh, Jr. и др. и №5,101,839 под авторством Jakob и др., в публиткации заявки на патент PCT WO 98/57556 под авторством Biggs и др., а также в монографии Chemical and Biological Studies on New Cigarette Prototypes that Heat Instead of Burn Tobacco (Химические и биологические исследования новых прототипов сигарет, которые нагревают табак вместо сжигания) табачной компании R. J. Reynolds (1988), раскрытия которых полностью включены в настоящий документ посредством ссылки. Другие характерные типы компонентов и составов предшественника аэрозоля также известны и охарактеризованы в патентах США №7,217,320 под авторством Robinson и др., №8,881,737 под авторством Collett и др. и №9,254,002 под авторством Chong и др.; публикациях заявок на патент США №2013/0008457 под авторством Zheng и др.; №2015/0020823 под авторством Lipowicz и др.; и №2015/0020830 под авторством Koller, а также WO 2014/182736 под авторством Bowen и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Другие предшественники аэрозоля, которые могут быть использованы, включают предшественники аэрозоля, которые включены в продукты VUSE® компании R. J. Reynolds Vapor Company, в продукты BLU™ компании Fontem Ventures B.V., в продукт MISTIC MENTHOL компании Mistic Ecigs, продукты MARK TEN компании Nu Mark LLC, продукт JUUL компании Juul Labs, Inc. и в продукты VYPE компании British American Tobacco. Также предпочтительны так называемые «дымовые соки» для электронных сигарет, которые доступны от компании Johnson Creek Enterprises LLC. Еще одни дополнительные примеры композиций предшественника аэрозоля продаются под товарными знаками BLACK NOTE, COSMIC FOG, THE MILKMAN E-LIQUID, FIVE PAWNS, THE VAPOR CHEF, VAPE WILD, BOOSTED, THE STEAM FACTORY, MECH SAUCE, CASEY JONES MAINLINE RESERVE, MITTEN VAPORS, DR. CRIMMY’S V-LIQUID, SMILEY E LIQUID, BEANTOWN VAPOR, CUTTWOOD, CYCLOPS VAPOR, SICBOY, GOOD LIFE VAPOR, TELEOS, PINUP VAPORS, SPACE JAM, MT. BAKER VAPOR и JIMMY THE JUICE MAN. С композицией предшественника аэрозоля могут использоваться варианты реализации шипучих материалов, описанные, в качестве примера, в публикации заявки на патент США №2012/0055494 под авторством Hunt и др., которая полностью включена в настоящий документ посредством ссылки. Кроме того, использование шипучих материалов описано, например, в патентах США №4,639,368 под авторством Niazi и др., №5,178,878 под авторством Wehling и др., №5,223,264 под авторством Wehling и др., №6,974,590 под авторством Pather и др., №7,381,667 под авторством Bergquist и др., №8,424,541 под авторством Crawford и др., №8,627,828 под авторством Strickland и др., и №9,307,787 под авторством Sun и др., а также в публикации заявки на патент США №2010/0018539 под авторством Brinkley и др. и в заявке PCT № WO 97/06786 под авторством Johnson и др., все из которых полностью включены в настоящий документ посредством ссылки. Дополнительное описание относительно вариантов осуществления композиций предшественника аэрозоля, содержащие описание табака или компонентов, полученных из содержащегося в них табака, представлено в заявках на патент США №15/216,582 и 15/216,590 под авторством Davis и др., поданных 21 июля 2016 года, которые полностью включены в настоящий документ посредством ссылки.

Как указано, покрытие может также включать в себя ароматизатор. Используемая в настоящем документе ссылка на «ароматизатор» относится к соединениям или компонентам, которые могут быть аэрозолизованы или доставлены пользователю, и которые передают сенсорный опыт в отношении вкуса и/или аромата. Некоторые примеры вкусоароматических веществ включают в себя, помимо прочего, ванилин, этилванилин, сливки, чай, кофе, фрукты (например, яблочный, вишневый, клубничный, персиковый и цитрусовый ароматизаторы, включая лайм и лимон), клен, ментол, мяту, мяту перечную, мяту курчавую, грушанку, мускатный орех, гвоздику, лаванду, кардамон, имбирь, мед, анис, шалфей, розмарин, гибискус, шиповник, йербу мате, гуайюсу, ханибуш, ройбуш, йербу санту, бакопу монье, гинкго билобу, витанию снотворную, корицу, сандал, жасмин, каскароллу, какао, лакричник, а также вкусоароматические вещества того типа и характера, которые традиционно используют для ароматизации сигаретного, сигарного и трубочного табака. Кроме того, могут быть использованы сиропы, например, кукурузный сироп с высоким содержанием фруктозы. Некоторые примеры полученных из растений композиций, которые могут быть пригодными, описаны в патенте США №9,107,453 и в публикации заявки на патент США №2012/0152265 под авторством Dube и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Выбор таких дополнительных компонентов варьируется в зависимости от таких факторов, как сенсорные характеристики, которые желательны для курительного изделия, и настоящее изобретение охватывает любые такие дополнительные компоненты, которые являются совершенно очевидными для специалистов в области табака и относящихся к табаку или полученных из табака продуктов. См.: например, Gutcho, Tobacco Flavoring Substances and Methods, Noyes Data Corp. (1972), а также Leffingwell и др., Tobacco Flavoring for Smoking Products (1972), описание которых полностью включено в настоящий документ посредством ссылки. Следует отметить, что ссылка на вкусоароматическое вещество не должна ограничиваться каким-либо одним вкусоароматическим веществом, как описано выше, и фактически может представлять собой комбинацию одного или более вкусоароматических веществ.

Снова со ссылкой на ФИГ. 8, элемент 300 в виде источника аэрозоля показанного варианта реализации также включает в себя промежуточный компонент 308 и по меньшей мере один фильтр 312. Следует отметить, что в различных вариантах реализации промежуточный компонент 308 или фильтр 312, отдельно или вместе, могут считаться мундштуком 314 элемента 300 в виде источника аэрозоля. Хотя в различных вариантах реализации нет необходимости в том, чтобы включать ни промежуточный компонент, ни фильтр, в показанном варианте реализации промежуточный компонент 308 содержит по существу жесткий элемент, который является по существу негибким вдоль своей продольной оси. В показанном варианте реализации промежуточный компонент 308 содержит полую трубчатую конструкцию и включен для добавления структурной целостности элементу 300 в виде источника аэрозоля и обеспечения охлаждения получаемого аэрозоля. В некоторых вариантах реализации промежуточный компонент 308 может использоваться как контейнер для сбора аэрозоля. В различных вариантах реализации такой компонент может быть выполнен из разнообразных материалов и может содержать один или более адгезивов. Примеры материалов включают, без ограничения, бумагу, бумажные слои, бумажный картон, пластик, гофрированный картон и/или композитные материалы. В показанном варианте реализации промежуточный компонент 308 содержит полый цилиндрический элемент, изготовленный из бумаги или пластика (такого как, например, этилвинилацетат (EVA) или других полимерных материалов, таких как полиэтилен, полиэфир, силикон и тому подобное, либо керамики (например, карбида кремния, оксида алюминия и тому подобное) или других ацетатных волокон), а фильтр представляет собой уплотненный стержень или цилиндрический диск, изготовленный из газопроницаемого материала (такого как, например, ацетилцеллюлоза или волокна, такие как бумага или вискоза, или полиэфирные волокна).

Как указано выше, в некоторых вариантах реализации мундштук 314 может содержать фильтр 312, выполненный с возможностью приема через него аэрозоля в качестве реакции на затяжку, осуществляемую через мундштук 314. В различных вариантах реализации фильтр 312 предусмотрен в некоторых аспектах в виде круглого выступа радиально и/или в продольном направлении расположенного вблизи второго конца промежуточного компонента 308. Таким образом, при осуществлении затяжки через мундштук 314 фильтр 312 принимает аэрозоль, протекающий через промежуточный компонент 310 элемента 300 в виде источника аэрозоля. В некоторых вариантах реализации фильтр может содержать отдельные части. Например, некоторые варианты реализации могут включать в себя сегмент, обеспечивающий фильтрацию, сегмент, обеспечивающий сопротивление затяжке, полый сегмент, обеспечивающий пространство для охлаждения аэрозоля, сегмент, обеспечивающий повышенную структурную целостность, другие сегменты фильтра и любое одно или любое сочетание вышеперечисленного. В некоторых вариантах реализации фильтр 312 может дополнительно или в качестве альтернативы содержать пряди содержащего табак материала, как описано в патенте США №5,025,814 под авторством Raker и др., который полностью включен в настоящий документ посредством ссылки.

В различных вариантах реализации размер и форма промежуточного компонента 308 и/или фильтра 312 могут варьироваться, например, длина промежуточного компонента 310 может находиться в диапазоне от приблизительно 10 мм до приблизительно 30 мм включительно, диаметр промежуточного компонента 310 может находиться в диапазоне от приблизительно 3 мм до приблизительно 8 мм включительно, длина фильтра 312 может находиться в диапазоне от приблизительно 10 мм до приблизительно 20 мм включительно, и диаметр фильтра 312 может находиться в диапазоне от приблизительно 3 мм до приблизительно 8 мм. В показанном варианте реализации промежуточный компонент 310 имеет длину приблизительно 20 мм и диаметр приблизительно 4,8 мм (и в некоторых вариантах реализации приблизительно 7 мм), а фильтр 312 имеет длину приблизительно 15 мм и диаметр приблизительно 4,8 мм (и в некоторых вариантах реализации приблизительно 7 мм).

В дополнение к или в качестве альтернативы обеспечению воздушного зазора, полой трубчатой конструкции и/или фильтра ниже по потоку от части 310 в виде подложки (как обсуждалось выше) могут существовать другие компоненты. Например, в некоторых вариантах реализации ниже по потоку от части 310 в виде подложки может быть расположена одна или любая комбинация следующего: воздушный зазор; материалы с фазовым переходом для охлаждения воздуха; средство для высвобождения аромата; ионообменные волокна, способные к выборочной химической адсорбции; частицы аэрогеля в качестве фильтрующей среды и другие подходящие материалы. Некоторые примеры возможных материалов с фазовым переходом включают, без ограничения, соли, такие как AgNO.sub.3, AlCl.sub.3, TaCl.sub.3, InCl.sub.3, SnCl.sub.2, AlI.sub.3 и TiI.sub.4; металлы и металлические сплавы, такие как селен, олово, индий, олово-цинк, индий-цинк или индий-висмут, и органические соединения, такие как D-маннит, янтарная кислота, p-нитробензойная кислота, гидрохинон и адипиновая кислота. Другие примеры описаны в патенте США №8,430,106 под авторством Potter и др., который полностью включен в настоящий документ посредством ссылки.

В различных вариантах реализации воспламенение источника 304 тепла приводит к аэрозолизации композиции предшественника аэрозоля, связанной с частью 310 в виде подложки. Предпочтительно, чтобы элементы части 310 в виде подложки не подвергались термическому разложению (например, обугливанию, пережиганию или горению) в какой-либо значительной степени, а аэрозолизованные компоненты захватывались воздухом, который втягивается через элемент 300 в виде источника аэрозоля, включая фильтр 312 в рот пользователя. В различных вариантах реализации мундштук 314 (например, промежуточный компонент 308 и/или фильтр 312) выполнен с возможностью приема через него сгенерированного аэрозоля в качестве реакции на затяжку, осуществляемую пользователем через мундштук 314. В некоторых вариантах реализации мундштук 314 может быть плотно введен во взаимодействие с частью 310 в виде подложки. Например, для плотного введения мундштука 314 во взаимодействие с материалом 310 подложки могут быть пригодны адгезив, клей, сварка и тому подобное. В другом примере мундштук 314 приварен с помощью ультразвука к концу части 310 в виде подложки и прикреплен с уплотнением к нему.

В различных вариантах реализации может быть создан лист композитной подложки с покрытием, который содержит нетканое полотно с покрытием с множеством проводящих нитей, встроенных в него. В различных вариантах реализации один или более листов композитной подложки могут использоваться в качестве части в виде подложки, которая может быть частью элемента в виде источника аэрозоля. На ФИГ. 11 показан схематичный вид в перспективе части в виде подложки устройства доставки аэрозоля согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 11 показана часть 310 в виде подложки, которая содержит ряд перекрывающихся слоев листа 320 композитной подложки. Со ссылкой на приведенное выше описание, в показанном варианте реализации лист 320 композитной подложки содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон, имеющих многолепестковое поперечное сечение, и множество проводящих нитей, которые встроены в нетканое полотно. В различных вариантах реализации перекрывающиеся слои могут также рассматриваться как «собранное полотно». Следует отметить, что хотя показанный вариант реализации иллюстрирует относительно упорядоченное расположение слоев, в различных вариантах реализации термин «перекрывающиеся слои» и «собранное полотно» может также включать в себя собранные пучком, нанесенные в виде крошки и/или иным образом собранные слои, в которых отдельные слои могут быть неочевидными.

В показанном варианте реализации множество проводящих нитей 324 в ряду перекрывающихся слоев 330 ориентированы таким образом, что они по существу выровнены с продольной осью части 310 в виде подложки. Однако в других вариантах реализации множество проводящих нитей могут иметь любую ориентацию. Например, в некоторых вариантах реализации множество проводящих нитей в ряду перекрывающихся слоев может иметь ориентацию, которая по существу перпендикулярна продольной оси части 310 в виде подложки. В других вариантах реализации множество проводящих нитей в ряду перекрывающихся слоев могут иметь ориентацию, которая по существу поперечна под любым углом к продольной оси части 310 в виде подложки. Например, в некоторых вариантах реализации множество проводящих нитей в ряду перекрывающихся слоев могут быть по существу поперечны продольной оси части 310 в виде подложки под углом приблизительно 45°, или под углом приблизительно 135°, или под любым углом менее приблизительно 45°, или любым углом от приблизительно 45° до приблизительно 135°, или любым углом более приблизительно 135°. В других вариантах реализации множество проводящих нитей могут содержать узор. Например, в некоторых вариантах реализации множество проводящих нитей могут содержать перекрестный узор проводящих нитей (например, по существу перпендикулярный перекрестный узор или по существу ромбовидный перекрестный узор). Для таких вариантов реализации перекрестный узор проводящих нитей может иметь ориентацию относительно продольной оси части 310 в виде подложки, как описано выше.

В то время как в некоторых вариантах реализации часть в виде подложки может просто содержать перекрывающиеся слои листа композитной подложки, в других вариантах реализации по меньшей мере часть перекрывающихся слоев может быть покрыта одним или более покрывающими слоями. Например, на ФИГ. 12 показано схематичное изображение поперечного сечения части в виде подложки устройства доставки аэрозоля согласно примеру реализации настоящего изобретения. В частности, на ФИГ. 12 показана часть 310 в виде подложки, которая содержит ряд перекрывающихся слоев 330 листа 320 композитной подложки. В показанном варианте реализации по меньшей мере часть перекрывающихся слоев 330 по существу окружена вокруг своей наружной поверхности первым покрывающим слоем 332. Хотя в различных вариантах реализации композиция первого покрывающего слоя 332 может варьироваться, в показанном варианте реализации первый покрывающий слой 332 содержит комбинацию волокнистого материала, композиции предшественника аэрозоля и связующего материала. Ссылка сделана на обсуждения выше, относящееся к возможным волокнистым материалам, композициям предшественника аэрозоля и связующим материалам.

В различных вариантах реализации первый покрывающий слой 332 может быть изготовлен посредством процесса литья, такого как описан в патенте США №5,697,385 под авторством Seymour и др., раскрытие которого полностью включено в настоящий документ посредством ссылки. Например, в некоторых вариантах реализации волокнистый материал, композиция предшественника аэрозоля и связующий материал могут быть смешаны вместе с образованием суспензии, которая может быть отлита на поверхность (такую как, например, подвижная лента). Затем литая суспензия может пройти один или более этапов сушки и/или обработки таким образом, что в результате получают литой лист относительно постоянной толщины. Другие примеры технологий литья и изготовления бумаги изложены в патенте США №4,674,519 под авторством Keritsis и др.; в патенте США №4,941,484 под авторством Clapp и др.; в патенте США №4,987,906 под авторством Young и др.; в патенте США №4,972,854 под авторством Kiernan Jr. и др.; в патенте США №5,099,864 под авторством Young и др.; в патенте США №5,143,097 под авторством Sohn и др.; в патенте США №5,159,942 под авторством Brinkley и др.; в патенте США №5,322,076 под авторством Brinkley и др.; в патенте США №5,339,838 под авторством Young и др.; в патенте США №5,377,698 под авторством Litzinger и др.; в патенте США №5,501,237 под авторством Young и др.; в патенте США и №6,216,706 под авторством Kumar, раскрытия которых полностью включены в настоящий документ посредством ссылки.

В показанном варианте реализации по меньшей мере часть перекрывающихся слоев 330 и первый покрывающий слой 332 по существу окружены вокруг наружной поверхности вторым покрывающим слоем 334. Хотя состав второго покрывающего слоя 334 может варьироваться, в показанном варианте реализации второй покрывающий слой 334 содержит металлический фольгированный материал, такой как алюминиевый фольгированный материал. В других вариантах реализации второй покрывающий слой может содержать другие материалы, включающие, без ограничения, медный материал, оловянный материал, золотой материал, графеновый материал, графитовый материал или другой теплопроводящий материал на основе углерода и/или любую их комбинацию. Показанный вариант реализации также включает в себя третий покрывающий слой 336, который по существу окружает перекрывающиеся слои 330, первый покрывающий слой 332 и второй покрывающий слой 334 вокруг их наружной поверхности. В показанном варианте реализации третий покрывающий слой 336 содержит бумажный материал, такой как обычная оберточная бумага для сигарет. В различных вариантах реализации бумажный материал может содержать волокнистую массу из утиля, такую как недревесные растительные волокна, и может включать в себя лен, пеньку, сизаль, стебли риса и/или волокна эспарто.

На ФИГ. 13 показаны различные операции способа 500 создания части в виде подложки для использования в устройстве доставки аэрозоля. В различных вариантах реализации способ 500 может включать создание листа композитной подложки путем образования нетканого полотна с использованием регенерированных целлюлозных волокон на этапе 502. В одном варианте реализации это может быть осуществлено путем образования нетканого полотна с использованием регенерированных целлюлозных волокон на этапе 504, встраивания множества проводящих нитей в нетканое полотно на этапе 506 и покрытия нетканого полотна и встроенных проводящих нитей покрытием, которое включает в себя волокнистый материал и композицию предшественника аэрозоля на этапе 508. Способ 500 может также включать перекрывание множества слоев листа композитной подложки для создания ряда перекрывающихся слоев листа композитной подложки на этапе 510. В различных вариантах реализации дополнительная ссылка сделана на листы композитной подложки, регенерированные целлюлозные волокна, проводящие нити, покрытия и соответствующие способы, описанные выше в отношении ФИГ. 1-12.

Множество модификаций и других вариантов реализации настоящего изобретения будут очевидны специалисту в области техники, к которой относится данное изобретение, использующему раскрытия, представленные в вышеприведенном описании и на прилагаемых чертежах. Таким образом, следует понимать, что данное изобретение не ограничено раскрыто в настоящем документе конкретными вариантами реализации и предусмотрено, что модификации и другие варианты реализации включены в объем прилагаемой формулы изобретения. Несмотря на то, что в настоящем документе используются конкретные термины, они используются только в обобщенном и описательном смысле, а не в целях ограничения.

Похожие патенты RU2834378C2

название год авторы номер документа
ГЕНЕРИРУЮЩАЯ АЭРОЗОЛЬ ПОДЛОЖКА ДЛЯ ИСПОЛЬЗОВАНИЯ В ЭЛЕМЕНТЕ В ВИДЕ ИСТОЧНИКА АЭРОЗОЛЯ И ЭЛЕМЕНТ В ВИДЕ ИСТОЧНИКА АЭРОЗОЛЯ ДЛЯ ИСПОЛЬЗОВАНИЯ С УСТРОЙСТВОМ ДОСТАВКИ АЭРОЗОЛЯ 2019
  • Себастиан, Андрис
  • Сирс, Стивен Бенсон
  • Коннер, Билли Тайрон
  • Сур, Раджеш
  • Коул, С. Кит
  • Джексон, Таддеус
  • Томас, Тимоти Фредерик
  • Бракстон, Пол Э.
  • Доу, Кёртис Фостер
  • Хеджази, Вахид
  • Уилбердинг, Кэтрин Линн
RU2809573C2
УСТРОЙСТВО ДОСТАВКИ АЭРОЗОЛЯ С ПРОВОДЯЩИМИ ВСТАВКАМИ 2019
  • Монсалуд, Луис
  • Себастиан, Андрис
  • Сирс, Стивен Б.
  • Муа, Джон-Пол
  • Хеджази, Вахид
  • Сур, Раджеш
RU2822186C2
КУРИТЕЛЬНОЕ ИЗДЕЛИЕ, СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ И ВЫРАБАТЫВАЮЩИЙ АЭРОЗОЛЬ КАРТРИДЖ 2019
  • Гейдж, Джастин Уильям
  • Коннер, Билли Тайрон
RU2826035C2
ВНЕШНИЙ ОБЕРТОЧНЫЙ МАТЕРИАЛ, СОДЕРЖАЩИЙ ФОРМИРОВАТЕЛЬ АЭРОЗОЛЯ ДЛЯ ЭЛЕМЕНТА В ВИДЕ ИСТОЧНИКА АЭРОЗОЛЯ 2019
  • Себастиан, Андрис Д.
  • Коннер, Билли Т.
  • Хеджази, Вахид
  • Муа, Джон-Пол
  • Монсалуд, Луис
  • Сирс, Стивен Б.
  • Коул, С. Кит
RU2828709C2
ЭЛЕМЕНТ В ВИДЕ ИСТОЧНИКА АЭРОЗОЛЯ, ИМЕЮЩИЙ ОБЪЕДИНЕННЫЕ СУСЦЕПТОР И МАТЕРИАЛ ПРЕДШЕСТВЕННИКА АЭРОЗОЛЯ 2019
  • Хеджази, Вахид
RU2816311C2
УСТРОЙСТВО ДОСТАВКИ АЭРОЗОЛЯ, СОДЕРЖАЩЕЕ ПОДЛОЖКУ С УЛУЧШЕННЫМИ ПОГЛОЩАЮЩИМИ СВОЙСТВАМИ 2018
  • Себастиан, Андрис Дон
  • Дэвис, Майкл Ф.
  • Филлипс, Перси Д.
RU2774799C2
ЭЛЕМЕНТ В ВИДЕ ИСТОЧНИКА АЭРОЗОЛЯ ДЛЯ ИСПОЛЬЗОВАНИЯ С УСТРОЙСТВОМ ДОСТАВКИ АЭРОЗОЛЯ С ИНДУКЦИОННЫМ НАГРЕВОМ (ВАРИАНТЫ) 2020
  • Сур, Раджеш
RU2829949C2
УСТРОЙСТВО ДОСТАВКИ АЭРОЗОЛЯ С ВСТРОЕННЫМ ПРОВОДНИКОМ ТЕПЛА 2019
  • Себастиан, Андрис
  • Сур, Раджеш
  • Сирс, Стивен Бенсон
  • Хеджази, Вахид
RU2812399C2
ЗАРЯДНАЯ СХЕМА ДЛЯ УСТРОЙСТВА ДОСТАВКИ АЭРОЗОЛЯ 2019
  • Сур, Раджеш
RU2823043C2
ЭЛЕКТРОННОЕ КУРИТЕЛЬНОЕ ИЗДЕЛИЕ С УЛУЧШЕННЫМ ХРАНЕНИЕМ И ТРАНСПОРТИРОВКОЙ ПРЕДШЕСТВУЮЩИХ АЭРОЗОЛЮ КОМПОЗИЦИЙ 2014
  • Чапман Пол Стюарт
  • Пу Янь
  • Нестор Тимоти Брайан
  • Новак Iii Чарльз Джейкоб
  • Дули Греди Ланс
  • Нильсен Стивен Флойд
  • Томас Брайан Питер
  • Биллингс Алан Кертис
RU2686291C2

Иллюстрации к изобретению RU 2 834 378 C2

Реферат патента 2025 года ПРОВОДЯЩАЯ ГЕНЕРИРУЮЩАЯ АЭРОЗОЛЬ КОМПОЗИТНАЯ ПОДЛОЖКА ДЛЯ ЭЛЕМЕНТА В ВИДЕ ИСТОЧНИКА АЭРОЗОЛЯ

Группа изобретений относится к материалам подложки и элементам в виде источника аэрозоля, содержащим материалы подложки, для устройств и систем доставки аэрозоля. Часть в виде подложки для использования в элементе в виде источника аэрозоля содержит собранное полотно листа композитной подложки, причем лист композитной подложки содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон; множество проводящих нитей, встроенных в нетканое полотно; и покрытие, которое включает в себя волокнистый материал и по меньшей мере 10% композиции предшественника аэрозоля. При этом регенерированные целлюлозные волокна имеют многолепестковое поперечное сечение. Элемент в виде источника аэрозоля содержит указанную выше часть в виде подложки, причем часть в виде подложки образована по существу в цилиндрической форме, а покрывающий слой расположен вблизи наружной поверхности части в виде подложки. Технический результат – повышение эксплуатационных характеристик без существенного сгорания материала подложки. 3 н. и 42 з.п. ф-лы, 13 ил.

Формула изобретения RU 2 834 378 C2

1. Часть в виде подложки для использования в элементе в виде источника аэрозоля, содержащая:

собранное полотно листа композитной подложки, причем лист композитной подложки содержит:

нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон,

множество проводящих нитей, встроенных в нетканое полотно, и

покрытие, которое включает в себя волокнистый материал и по меньшей мере 10% композиции предшественника аэрозоля,

причем регенерированные целлюлозные волокна имеют многолепестковое поперечное сечение.

2. Часть в виде подложки по п. 1, в которой покрытие также содержит связующий материал и замедляющий горение материал.

3. Часть в виде подложки по п. 1, в которой волокнистый материал содержит измельченный табачный материал.

4. Часть в виде подложки по п. 1, в которой покрытие также включает в себя ароматизатор.

5. Часть в виде подложки по п. 1, в которой множество проводящих нитей расположены по существу по линейному и параллельному узору.

6. Часть в виде подложки по п. 1, в которой множество проводящих нитей имеют по существу случайное расположение.

7. Часть в виде подложки по п. 1, в которой множество проводящих нитей выполнены из одного или более из следующего: алюминиевый материал, материал нержавеющей стали, медный материал, углеродный материал и графитовый материал.

8. Часть в виде подложки по п. 1, в которой множество проводящих нитей встроены в нетканое полотно посредством сшивания.

9. Часть в виде подложки по п. 1, в которой множество проводящих нитей встроены в нетканое полотно посредством направленной укладки волокон.

10. Часть в виде подложки по п. 1, в которой множество проводящих нитей встроены в нетканое полотно посредством стежковой сварки.

11. Часть в виде подложки по п. 1, в которой лист композитной подложки содержит два или более слоев, соединенных друг с другом стежковой сваркой.

12. Часть в виде подложки по п. 1, также включающая обертывание собранного полотна листа композитной подложки вокруг его наружной поверхности покрывающим слоем.

13. Часть в виде подложки по п. 12, в которой покрывающий слой содержит литой лист.

14. Часть в виде подложки по п. 12, в которой покрывающий слой содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон.

15. Часть в виде подложки по п. 12, также включающая обертывание собранного полотна листа композитной подложки и покрывающего слоя вокруг их наружной поверхности вторым покрывающим слоем, содержащим металлическую фольгу.

16. Часть в виде подложки по п. 15, также включающая обертывание собранного полотна листа композитной подложки, покрывающего слоя и второго покрывающего слоя вокруг их наружной поверхности третьим покрывающим слоем, содержащим бумажный материал.

17. Элемент в виде источника аэрозоля, содержащий:

часть в виде подложки, содержащую:

собранное полотно листа композитной подложки, причем лист композитной подложки содержит:

нетканое полотно, по меньшей мере частично образованное из регенерированных

целлюлозных волокон,

множество проводящих нитей, встроенных в нетканое полотно, и

покрытие, которое включает в себя волокнистый материал и по меньшей мере

10% композиции предшественника аэрозоля,

причем часть в виде подложки образована по существу в цилиндрической форме, а покрывающий слой расположен вблизи наружной поверхности части в виде подложки, причем регенерированные целлюлозные волокна имеют многолепестковое поперечное сечение.

18. Элемент в виде источника аэрозоля по п. 17, в котором волокнистый материал содержит измельченный табачный материал.

19. Элемент в виде источника аэрозоля по п. 17, в котором покрытие также включает в себя одно или более из следующего: связующий материал, замедляющий горение материал и ароматизатор.

20. Элемент в виде источника аэрозоля по п. 17, в котором множество проводящих нитей расположены по существу по линейному и параллельному узору.

21. Элемент в виде источника аэрозоля по п. 17, в котором множество проводящих нитей имеют по существу случайное расположение.

22. Элемент в виде источника аэрозоля по п. 17, в котором множество проводящих нитей выполнены из одного или более из следующего: алюминиевый материал, материал нержавеющей стали, медный материал, углеродный материал и графитовый материал.

23. Элемент в виде источника аэрозоля по п. 17, в котором множество проводящих нитей встроены в нетканое полотно посредством сшивания.

24. Элемент в виде источника аэрозоля по п. 17, в котором множество проводящих нитей встроены в нетканое полотно посредством направленной укладки волокон.

25. Элемент в виде источника аэрозоля по п. 17, в котором множество проводящих нитей встроены в нетканое полотно посредством стежковой сварки.

26. Элемент в виде источника аэрозоля по п. 17, в котором лист композитной подложки содержит два или более слоев, соединенных друг с другом стежковой сваркой.

27. Элемент в виде источника аэрозоля по п. 17, в котором покрывающий слой содержит литой лист.

28. Элемент в виде источника аэрозоля по п. 17, в котором покрывающий слой содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон.

29. Элемент в виде источника аэрозоля по п. 17, также включающий обертывание собранного полотна листа композитной подложки и покрывающего слоя вокруг их наружной поверхности вторым покрывающим слоем, содержащим металлическую фольгу.

30. Элемент в виде источника аэрозоля по п. 29, также включающий обертывание собранного полотна листа композитной подложки, покрывающего слоя и второго покрывающего слоя вокруг их наружной поверхности третьим покрывающим слоем, содержащим бумажный материал.

31. Способ создания части в виде подложки для использования в элементе в виде источника аэрозоля, включающий:

- создание листа композитной подложки путем:

образования нетканого полотна с использованием регенерированных

целлюлозных волокон;

встраивания множества проводящих нитей в нетканое полотно и

покрытия нетканого полотна и встроенных проводящих нитей покрытием, которое включает в себя волокнистый материал и по меньшей мере 10% композиции предшественника аэрозоля, и

- перекрывание множества слоев листа композитной подложки для создания собранного

полотна листа композитной подложки,

причем регенерированные целлюлозные волокна имеют многолепестковое поперечное

сечение.

32. Способ по п. 31, в котором волокнистый материал содержит измельченный табачный материал.

33. Способ по п. 31, в котором покрытие также включает в себя одно или более из следующего: связующий материал, замедляющий горение материал и ароматизатор.

34. Способ по п. 31, в котором множество проводящих нитей расположены по существу по линейному и параллельному узору.

35. Способ по п. 31, в котором множество проводящих нитей имеют по существу случайное расположение.

36. Способ по п. 31, в котором множество проводящих нитей выполнены из одного или более из следующего: алюминиевый материал, материал нержавеющей стали, медный материал, углеродный материал и графитовый материал.

37. Способ по п. 31, в котором множество проводящих нитей встроены в нетканое полотно посредством сшивания.

38. Способ по п. 31, в котором множество проводящих нитей встроены в нетканое полотно посредством направленной укладки волокон.

39. Способ по п. 31, в котором множество проводящих нитей встроены в нетканое полотно посредством стежковой сварки.

40. Способ по п. 31, в котором лист композитной подложки содержит два или более слоев, соединенных друг с другом стежковой сваркой.

41. Способ по п. 31, также включающий обертывание собранного полотна листа композитной подложки вокруг его наружной поверхности покрывающим слоем.

42. Способ по п. 41, в котором покрывающий слой содержит литой лист.

43. Способ по п. 41, в котором покрывающий слой содержит нетканое полотно, по меньшей мере частично образованное из регенерированных целлюлозных волокон.

44. Способ по п. 41, также включающий обертывание собранного полотна листа композитной подложки и покрывающего слоя вокруг их наружной поверхности вторым покрывающим слоем, содержащим металлическую фольгу.

45. Способ по п. 44, также включающий обертывание собранного полотна листа композитной подложки, покрывающего слоя и второго покрывающего слоя вокруг их наружной поверхности третьим покрывающим слоем, содержащим бумажный материал.

Документы, цитированные в отчете о поиске Патент 2025 года RU2834378C2

US 8839799 B2, 23.09.2014
US 20170119049 A1, 04.05.2017
WO 2018178290 A3, 13.12.2018
СИГАРЕТНЫЙ ФИЛЬТР, КУРИТЕЛЬНОЕ ИЗДЕЛИЕ, СПОСОБ ПРОИЗВОДСТВА СИГАРЕТНОГО ФИЛЬТРА И СПОСОБ УДАЛЕНИЯ ГАЗООБРАЗНОГО КОМПОНЕНТА ИЗ ТАБАЧНОГО ДЫМА 1999
  • Коллер Кент Б.
  • Ренн Сьюзан Е.
  • Хаук Вилли Дж. Мл.
  • Пэйн Джон Б. Iii
RU2233602C2
КУРИТЕЛЬНОЕ ИЗДЕЛИЕ 2010
  • Джозеф Питер Саттон
RU2533686C2
US 20150068541 A1, 12.03.2015.

RU 2 834 378 C2

Авторы

Себастиан, Андрис Д.

Сирс, Стивен Б.

Коннер, Билли Т.

Гейдж, Джастин Уильям

Монсалуд, Луис

Даты

2025-02-06Публикация

2019-11-19Подача
