КОМКОРАЗРУШАЮЩЕЕ УСТРОЙСТВО МАШИНЫ ДЛЯ ПОДГОТОВКИ ПОЧВЫ К КОМБАЙНОВОЙ УБОРКЕ КАРТОФЕЛЯ Российский патент 2025 года по МПК A01B35/06 A01B33/14

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для подготовки пахотного горизонта почвы к комбайновой уборке картофеля.

Известна машина [1] для подготовки поля под посадку и комбайновую уборку картофеля, комкоразрушающее устройство которой имеет на валу секции дисков с закреплёнными на них ножами.

Недостатком такого устройства является низкая эффективность измельчения и крошения почвы.

Из известных технических решений наиболее близким по технической сущности является [2] комкоразрушающее устройство машины для подготовки почвы и комбайновую уборку картофеля, состоящее из симметрично и зеркально расположённых относительно продольной оси машины секций, состоящих из установленных под углом α к оси вращений вала дисков, на каждом из которых шарнирно закреплены ножи, причем расстояние между лезвиями ножей равно 1,5 просвета между смежными прутками элеватора, а соотношение между длиной ножа и расстоянием от оси вращения диска до оси шарнирного крепления ножа находится в пределах 2,3-2,5. При этом комкоразрущающее устройство, установлено с возможностью регулировки его по высоте с помощью, например регулировочного механизма.

Недостатком такого устройства является невысокая эффективность крошения комков почвы вследствие зависимости процесса их разрушения от скорости вращения дисков комкоразрущающего устройства, ножи которого в процессе контакта с комками частично разрушают, а частично сдвигают их в сторону вращения.

Цель изобретения направлена на повышение эффективности крошения комков почвы.

Сущность изобретения заключается в том, что комкоразрушающее устройство машины для подготовки почвы к комбайновой уборке картофеля содержит сепарирующий элеватор, качающиеся подпружинненные сферической формы ножи, поочередно размещенные на вращающейся ступенчатой полой оси с подшипниковыми цилиндрическими втулками, прои этом подпружиненные сферической формоы ножи выполнены с возможностью возвращения в первоначальное положение за счет цилиндрической винтовой пружины сжатия.

При этом контакт ножа с комком почвы происходит ударом вследствие возвращения предварительно растянутой пружины в исходное состояние, а сферическое лезвие ножа увеличивает время и площадь его контакта с комком в процессе разрушения.

Выполнение комкоразрушающего устройства машины для подготовки почвы и комбайновой уборки картофеля предлагаемой конструкции обеспечивает разрушение комков почвы, двигающихся по элеватору машины, на более мелкие фракции по сравнению с известными техническими решениями.

Проведенные лабораторные исследования опытного образца комкоразрушающего устройства машины для подготовки почвы к комбайновой уборке картофеля показали более высокую его эффективность по сравнению с прототипом.

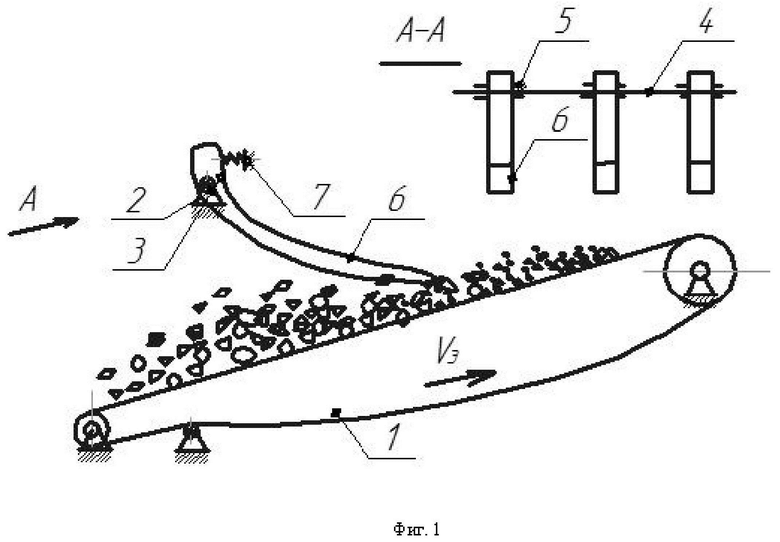

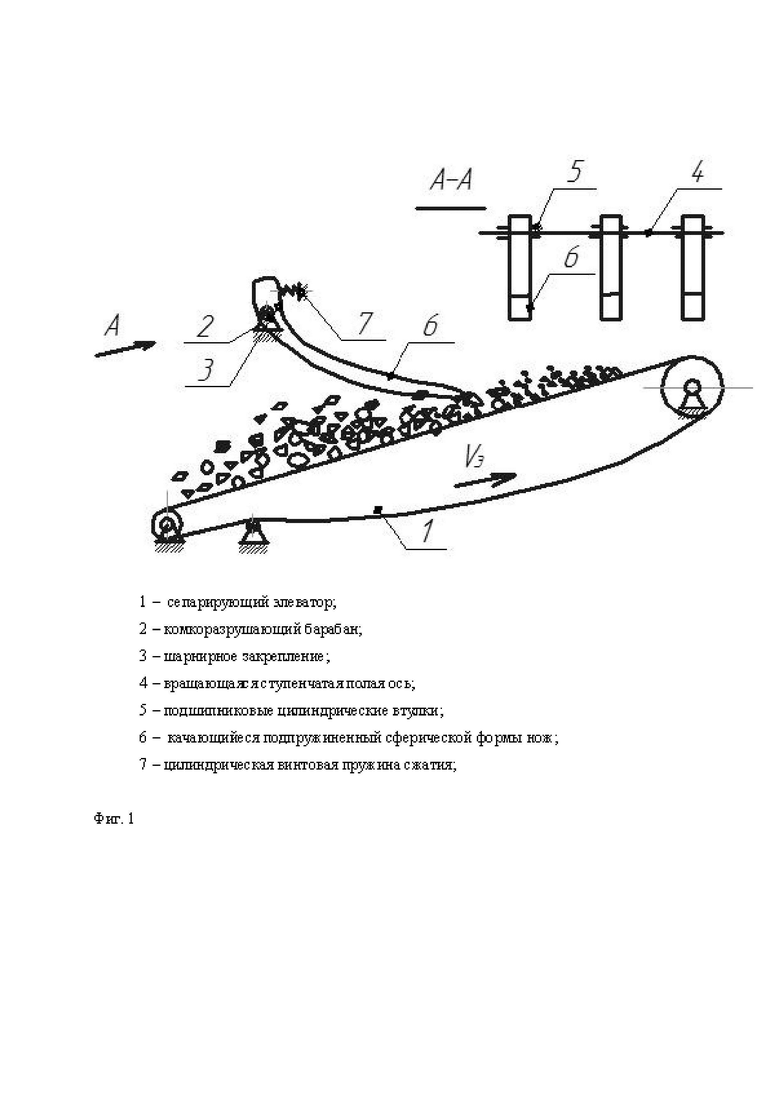

На фиг. 1 схематически изображено комкоразрушающее устройство машины для подготовки почвы к комбайновой уборке картофеля, которое содержит:

1 - сепарирующий элеватор;

2 - комкоразрушающий барабан;

3 - шарнирное закрепление;

4 - вращающаяся ступенчатая полая ось;

5 - подшипниковые цилиндрические втулки;

6 - качающийся подпружиненный сферической формы нож;

7 - цилиндрическая винтовая пружина сжатия.

Комкоразрушающее устройство машины для подготовки почвы к комбайновой уборке картофеля содержит сепарирующий элеватор, качающиеся подпружинненные сферической формы ножи, поочередно размещенные на вращающейся ступенчатой полой оси с подшипниковыми цилиндрическими втулками, прои этом подпружиненные сферической формоы ножи выполнены с возможностью возвращения в первоначальное положение за счет цилиндрической винтовой пружины сжатия.

Работает комкоразрушающее устройство машины для подготовки почвы к комбайновой уборке картофеля следующим образом.

При вращении сепарирующего элеватора 1 крупные комки почвы движутся к комкоразрушающему барабану 2, закрепленному на шарнирах 3. При взаимодействии с качающимися подпружиненными сферическими ножами 6, поочередно размещенными на вращающиеся ступенчатой полой оси 4, с подшипниковыми цилиндрическими втулками 5, крупные части почвы начинают дробиться.

При этом контакт ножа с комком почвы происходит ударом вследствие возвращения предварительно растянутой пружины в исходное состояние, а сферическое лезвие ножа увеличивает время и площадь его контакта с комком в процессе разрушения.

Выполнение комкоразрушающего устройства машины для подготовки почвы и комбайновой уборки картофеля предлагаемой конструкции обеспечивает разрушение комков почвы, двигающихся по элеватору машины, на более мелкие фракции по сравнению с известными техническими решениями.

Проведенные лабораторные исследования опытного образца комкоразрушающего устройства машины для подготовки почвы к комбайновой уборке картофеля показали более высокую его эффективность по сравнению с прототипом.

Источники информации:

1. А.С. СССР, №697072, МКИ³ А01В 43/00, 1979.

2. А.С. №1426483. МКИ³ А01В 49/02. Машина для подготовки поля под посадку и комбайновую уборку картофеля / Петров Г.Д., Сорокин А.А., Алферов Г.С., Гаджиев П.И., Ким Г.Д., Махлин Б.Е. - №4232394/30-15; Заявлено 23.03.87; Опубл. 30.09.88; Бюл. №36.

Изобретение относится к области сельскохозяйственного машиностроения. Комкоразрушающее устройство содержит сепарирующий элеватор, качающиеся подпружинненные сферической формы ножи, поочередно размещенные на вращающейся ступенчатой полой оси с подшипниковыми цилиндрическими втулками. Подпружиненные сферической формы ножи выполнены с возможностью возвращения в первоначальное положение за счет цилиндрической винтовой пружины сжатия. Обеспечивается повышение эффективности крошения комков почвы. 1 ил.

Комкоразрушающее устройство машины для подготовки почвы к комбайновой уборке картофеля, содержащее сепарирующий элеватор, качающиеся подпружинненные сферической формы ножи, поочередно размещенные на вращающейся ступенчатой полой оси с подшипниковыми цилиндрическими втулками, при этом подпружиненные сферической формы ножи выполнены с возможностью возвращения в первоначальное положение за счет цилиндрической винтовой пружины сжатия.
