[0001] Данная заявка претендует на приоритет патентной заявки Китая №202211028421.6, озаглавленной «СПОСОБ И УСТРОЙСТВО КОНФИГУРАЦИИ СЕТИ ДЛЯ ЭЛЕКТРИЧЕСКОГО УСТРОЙСТВА И МАШИНОЧИТАЕМЫЙ НОСИТЕЛЬ ДАННЫХ», поданной 25 августа 2022 г., полное содержание которой включено в данный документ посредством ссылки.
ОБЛАСТЬ ТЕХНИКИ
[0002] Настоящее изобретение относится к области техники бытовых приборов и, более конкретно, к способу конфигурации сети электрического устройства, оборудованию для конфигурации сети электрического устройства, машиночитаемому носителю данных и бытовому прибору.
ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ
[0003] Процесс конфигурации сети бытового прибора выполняется путем сканирования кодов, выбора модели, самообнаружения, прослушивания карты ближней бесконтактной связи (NFC) и т.п. Когда операция подключения к сети выполняется на множестве бытовых приборов, пользователю необходимо выполнить операцию конфигурации сети на каждом из бытовых приборов. Процесс конфигурации сети является трудоемким, что приводит к значительной нагрузке при конфигурации сети и, в конечном итоге, к ухудшению качества обслуживания пользователей.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
[0004] Настоящее изобретение направлено, по меньшей мере, на решение в некоторой степени одной из технических проблем предшествующего уровня техники. С этой целью вариант осуществления настоящего изобретения предназначен для предоставления способа конфигурации сети электрического устройства, который может одновременно реализовывать подключение к сети целевого электрического устройства и подключаемого электрического устройства, что решает проблему, заключающуюся в том, что операции подключения к сети, выполняемые многократно, являются обременительными. Таким образом, шаги подключения к сети упрощаются, а взаимодействие с пользователем улучшается.
[0005] Вариант осуществления настоящего изобретения предназначен для предоставления устройства для конфигурации сети электрического устройства.
[0006] Вариант осуществления настоящего изобретения предназначен для обеспечения машиночитаемого носителя данных.
[0007] Вариант осуществления настоящего изобретения предназначен для предоставления бытового прибора.
[0008] Варианты осуществления первого аспекта настоящего изобретения предоставляют способ конфигурации сети электрического устройства. Способ конфигурации сети включает: получение команды активации точки доступа от пользователя в ответ на включение целевого электрического устройства; передачу команды активации точки доступа к подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети; получение команды подключения к сети, передаваемой терминальным устройством, в котором команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль; и передачу идентификатора беспроводной сети и соответствующего пароля подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля.
[0009] При использовании способа конфигурации сети электрического устройства согласно вариантам осуществления настоящего изобретения, во-первых, когда целевое электрическое устройство включено, от пользователя принимается команда активации точки доступа. Более того, команда активации точки доступа передается подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети. Затем принимается команда подключения к сети, переданная терминальным устройством. Команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль. Наконец, идентификатор беспроводной сети и соответствующий пароль передаются подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля. Следовательно, способ может реализовать подключения к сети целевого электрического устройства и электрического устройства, подключаемого к сети, одновременно, и решить проблему, заключающуюся в том, что операции подключения к сети, выполняемые многократно, являются обременительными. Кроме того, данный способ упрощает шаги подключения к сети и улучшает взаимодействие с пользователем.
[0010] Кроме того, способ конфигурации сети электрического устройства согласно приведенным выше вариантам осуществления настоящего изобретения может дополнительно иметь следующие дополнительные технические особенности.
[0011] Согласно варианту осуществления настоящего изобретения упомянутое получение команды активации точки доступа от пользователя включает определение, в ответ на обнаружение и идентификацию того, что кнопка конфигурации сети целевого электрического устройства активирована, что получена команда активации точки доступа от пользователя.
[0012] Согласно варианту осуществления настоящего изобретения кнопка конфигурации сети используется для подачи команды целевому электрическому устройству и подключаемому электрическому устройству быть сконфигурированными в сети совместно.
[0013] Согласно варианту осуществления настоящего изобретения способ дополнительно включает определение, при отсутствии команды активации точки доступа от пользователя, автоматической активации точки доступа при включении целевого электрического устройства.
[0014] Согласно варианту осуществления настоящего изобретения базовая станция и по меньшей мере одно подключаемое электрическое устройство выполняют обмен данными друг с другом посредством беспроводной связи или связи Bluetooth, а целевое электрическое устройство и базовая станция выполняют обмен данными друг с другом посредством проводной или беспроводной связи.
[0015] Согласно варианту осуществления настоящего изобретения базовая станция имеет однозначное соответствие по меньшей мере с одним подключаемым электрическим устройством.
[0016] Согласно варианту осуществления настоящего изобретения целевое электрическое устройство представляет собой устройство для обработки белья, подключаемое электрическое устройство представляет собой уборочную машину, и базовая станция представляет собой базовую станцию уборочной машины.
[0017] Согласно варианту осуществления настоящего изобретения устройство для обработки белья жестко соединено с базовой станцией уборочной машины, или базовая станция уборочной машины расположена внутри устройства для обработки белья.
[0018] Варианты осуществления второго аспекта настоящего изобретения предоставляют устройство для конфигурации сети электрического устройства, которое включает первый приемный модуль, первый передающий модуль, второй приемный модуль и второй передающий модуль. Первый приемный модуль сконфигурирован для приема команды активации точки доступа от пользователя в ответ на включение целевого электрического устройства. Первый передающий модуль сконфигурирован для передачи команды активации точки доступа подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети. Второй приемный модуль сконфигурирован для приема команды подключения к сети, передаваемой терминальным устройством. Команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль. Второй передающий модуль сконфигурирован для передачи идентификатора беспроводной сети и соответствующего пароля подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля.
[0019] При использовании устройства для конфигурации сети электрического устройства согласно вариантам осуществления настоящего изобретения команда активации точки доступа от пользователя принимается первым приемным модулем в ответ на включение питания целевого электрического устройства. Первый передающий модуль передает команду активации доступа подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети. Команда подключения к сети, передаваемая терминальным устройством, принимается вторым приемным модулем. Команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль. Второй передающий модуль передает идентификатор беспроводной сети и соответствующий пароль подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля. Следовательно, устройство может реализовать подключения к сети целевого электрического устройства и электрического устройства, подключаемого к сети, одновременно, тем самым решая проблему, заключающуюся в том, что операции подключения к сети, выполняемые многократно, являются обременительными. Кроме того, данное устройство упрощает шаги подключения к сети и улучшает взаимодействие с пользователем.
[0020] Варианты осуществления третьего аспекта настоящего изобретения обеспечивают машиночитаемый носитель данных. Машиночитаемый носитель данных хранит программу конфигурации сети электрического устройства. Программа конфигурации сети электрического устройства, когда она выполняется процессором, реализует способ конфигурации сети электрического устройства, описанный выше.
[0021] Согласно машиночитаемому носителю данных по вариантам осуществления настоящего изобретения подключения к сети целевого электрического устройства и электрического устройства, подключаемого к сети, могут быть реализованы одновременно на основе описанного выше способа конфигурации сети электрического устройства, тем самым решая проблему утомительных операций по многократному подключению к сети. В результате шаги подключения к сети упрощаются. Пользовательский опыт улучшается.
[0022] Варианты осуществления четвертого аспекта настоящего изобретения обеспечивают бытовой прибор. Бытовой прибор содержит память, процессор и программу конфигурации сети электрического устройства, хранящуюся в памяти и исполняемую процессором. Процессор при выполнении программы конфигурации сети электрического устройства реализует описанный выше способ конфигурации сети электрического устройства.
[0023] С помощью бытового прибора по вариантам осуществления настоящего изобретения подключения к сети целевого электрического устройства и электрического устройства, подключаемого к сети, могут быть реализованы одновременно на основе описанного выше способа конфигурации сети электрического устройства. Таким образом, решается проблема утомительных операций по многократному подключению к сети. Более того, шаги подключения к сети упрощены, а взаимодействие с пользователем улучшено.
[0024] Дополнительные аспекты и преимущества настоящего изобретения будут представлены, по меньшей мере частично, в следующем описании, станут частично очевидными из следующего описания или могут быть изучены при практическом применении настоящего изобретения.
КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

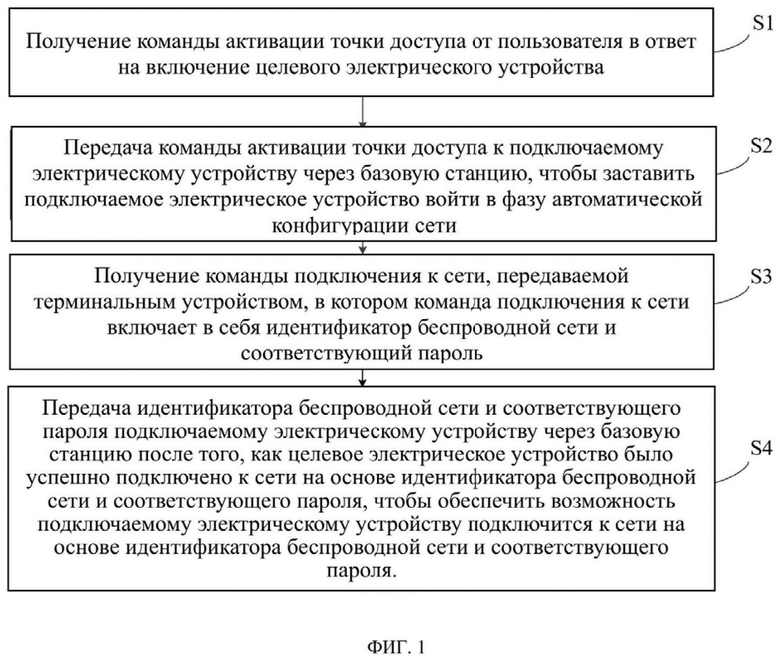

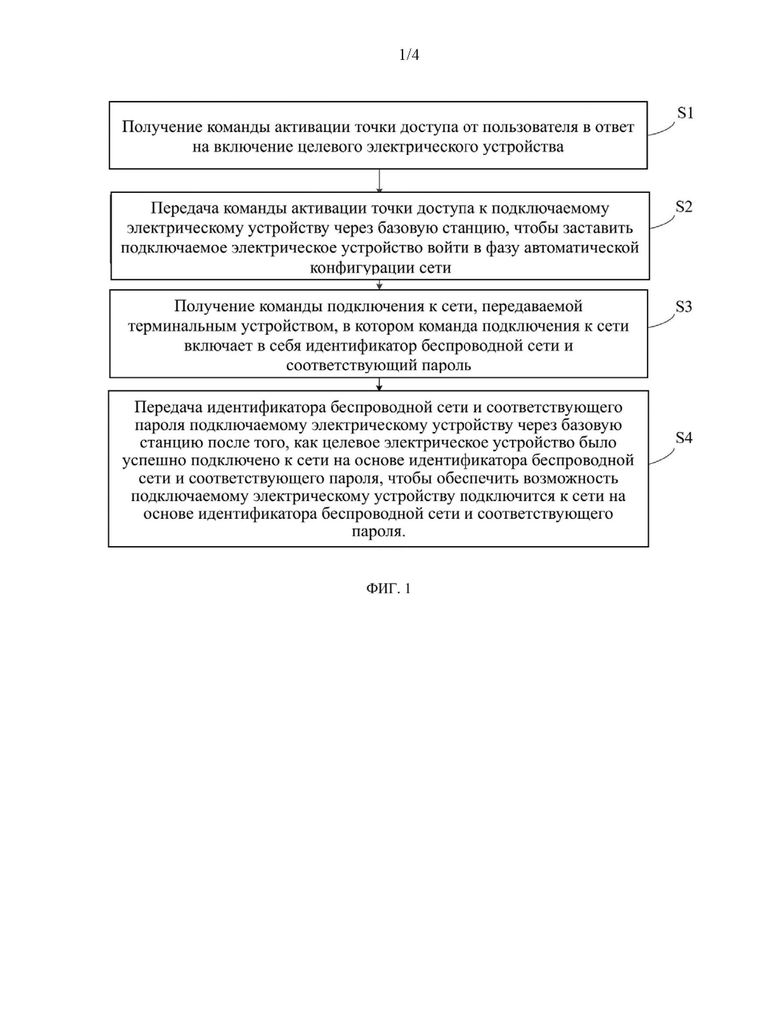

[0025] ФИГ. 1 представляет собой блок-схему способа конфигурации сети электрического устройства согласно варианту осуществления настоящего изобретения.

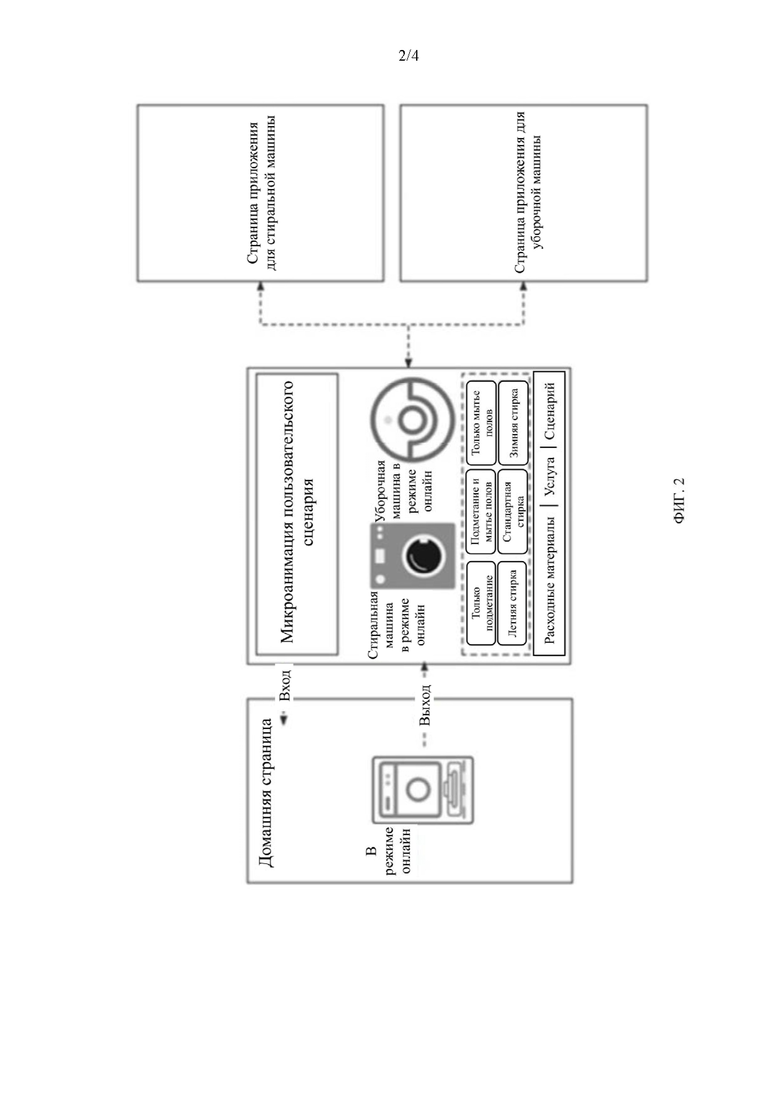

[0026] ФИГ. 2 представляет собой интерфейс удаленного управления прикладной программой согласно варианту осуществления настоящего изобретения.

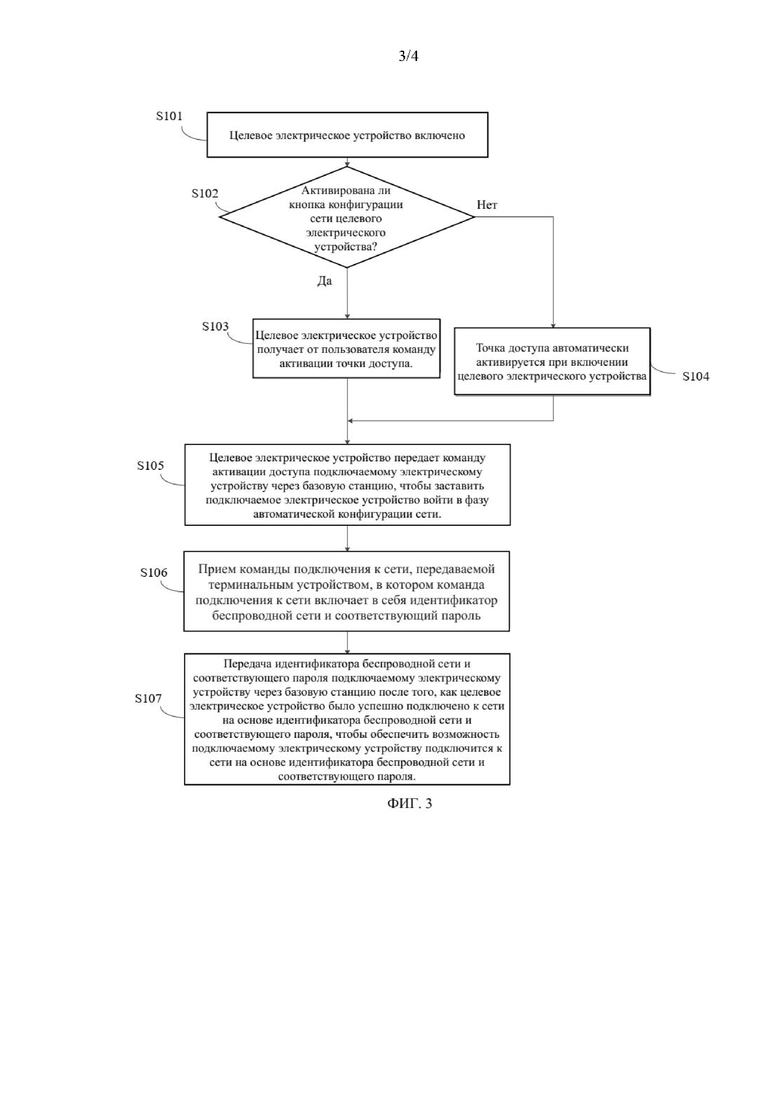

[0027] ФИГ. 3 представляет собой блок-схему способа конфигурации сети электрического устройства согласно другому варианту осуществления настоящего изобретения.

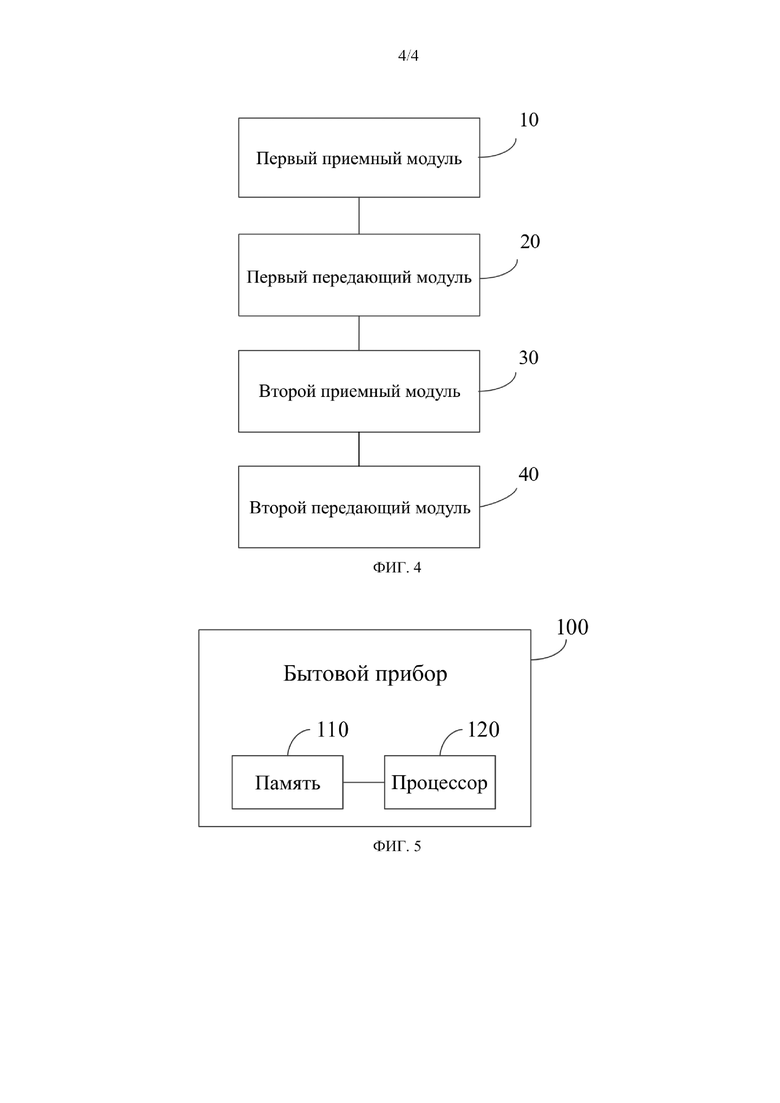

[0028] ФИГ. 4 представляет собой блок-схему устройства для конфигурации сети электрического устройства согласно варианту осуществления настоящего изобретения.
[0029] ФИГ. 5 представляет собой блок-схему бытового прибора согласно варианту осуществления настоящего изобретения.
ПОДРОБНОЕ ОПИСАНИЕ
[0030] Варианты осуществления настоящего изобретения будут подробно описаны ниже со ссылкой на их примеры, проиллюстрированные на прилагаемых графических материалах, на которых одинаковые или подобные элементы или элементы, имеющие одинаковые или подобные функции, обозначены одинаковыми или подобными ссылочными номерами. Варианты осуществления, описанные ниже со ссылкой на графические материалы, являются только иллюстративными и предназначены для объяснения, а не ограничения настоящего изобретения.
[0031] Способ конфигурации сети электрического устройства, устройство для конфигурации сети электрического устройства, машиночитаемый носитель данных и бытовой прибор согласно вариантам осуществления настоящего изобретения будут описаны ниже со ссылкой на графические материалы.
[0032] ФИГ. 1 представляет собой блок-схему способа конфигурации сети электрического устройства согласно варианту осуществления настоящего изобретения. Электрическим устройством может быть стиральная машина, холодильник, кондиционер и т.п.
[0033] Как проиллюстрировано на ФИГ. 1, способ конфигурации сети электрического устройства согласно варианту осуществления настоящего изобретения включает действия в блоках S1-S4.
[0034] В блоке S1 команда активации точки доступа от пользователя принимается в ответ на включение целевого электрического устройства.
[0035] В блоке S2 команда активации точки доступа передается подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети.
[0036] В блоке S3 принимается команда подключения к сети, переданная терминальным устройством. Команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль.
[0037] В блоке S4 идентификатор беспроводной сети и соответствующий пароль передаются подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля.
[0038] Целевое электрическое устройство и подключаемое электрическое устройство могут быть настроены на основе реальных ситуаций. В варианте осуществления настоящего изобретения целевое электрическое устройство представляет собой устройство для обработки белья. Подключаемым электрическим устройством является уборочная машина. Базовая станция представляет собой базовую станцию уборочной машины. Устройством для обработки белья может быть стиральная машина, сушилка, шкаф для ухода за одеждой и т.п.
[0039] Далее способ конфигурации сети электрического устройства описывается на примере использования целевого электрического устройства в качестве стиральной машины с экраном дисплея, подключаемого электрического устройства в качестве уборочной машины и базовой станции в качестве базовой станции уборочной машины.
[0040] В некоторых вариантах осуществления, как только стиральная машина включена, пользователь может инициировать команду активации доступа для стиральной машины путем длительного нажатия кнопки активации точки доступа на экране дисплея стиральной машины, управляя модулем WIFI (Wi-Fi, коммуникационная технология беспроводной связи) стиральной машины, чтобы инициировать доступ к точке доступа. Более того, команда активации точки доступа передается уборочной машине через базовую станцию уборочной машины. Таким образом, уборочная машина переходит в фазу автоматической конфигурации сети.
[0041] Когда стиральная машина получает от пользователя команду активации точки доступа и управляет модулем WIFI стиральной машины, чтобы инициировать доступ к точке доступа, стиральная машина устанавливает соединение по локальной сети с терминальным устройством после входа в режим SoftAP (беспроводной программной точки доступа). После того как пользователь вводит идентификатор набора служб маршрутизатора (SSID) и соответствующий пароль в терминальном устройстве, терминальное устройство передает SSID маршрутизатора и пароль стиральной машине через установленную локальную сеть. Стиральная машина переходит в клиентский режим и подключается к соответствующему роутеру на основе полученного SSID роутера и пароля. После успешного подключения стиральной машины к сети SSID маршрутизатора и пароль передаются на базовую станцию уборочной машины. Базовая станция уборочной машины пересылает SSID маршрутизатора и пароль уборочной машине на шаге автоматической конфигурации сети. В это время уборочная машина подключается к соответствующей беспроводной сети на основе SSID маршрутизатора и пароля. Таким образом, способ может выполнять подключения к сети целевого электрического устройства и подключаемого электрического устройства посредством операций с целевым электрическим устройством. Таким образом, решается проблема, заключающаяся в том, что операция подключения к сети множества электрических устройств является обременительной. Более того, шаги подключения к сети упрощаются, а взаимодействие с пользователем улучшается.
[0042] Следует отметить, что способ инициирования команды активации точки доступа для целевого электрического устройства, а не вышеуказанное управление кнопкой управления, также может быть инициирован таким способом, как удаленное управление привязанным мобильным терминалом и идентификатором NFC, который в иллюстративном варианте осуществления может быть сконфигурирован на основе реальных ситуаций и не ограничивается данным документом. Кроме того, вышеупомянутый мобильный терминал может представлять собой мобильный телефон, ноутбук, планшетный компьютер и т.п.
[0043] В варианте осуществления настоящего изобретения устройство для обработки белья жестко соединено с базовой станцией уборочной машины, или базовая станция уборочной машины расположена внутри устройства для обработки белья. То есть базовая станция уборочной машины может быть расположена снаружи устройства для обработки белья и быть жестко соединена с устройством для обработки белья через соединительный провод для выполнения обмена данными. Кроме того, базовая станция уборочной машины может быть расположена внутри корпуса устройства для обработки белья и соединена с устройством для обработки белья через внутренний соединительный провод.
[0044] В одном варианте осуществления настоящего изобретения получение команды активации точки доступа от пользователя включает определение, в ответ на обнаружение и идентификацию того, что кнопка конфигурации сети целевого электрического устройства активирована, что получена команда активации точки доступа от пользователя.
[0045] В этом варианте осуществления после включения целевого электрического устройства пользователь нажимает кнопку конфигурации сети целевого электрического устройства. Когда целевое электрическое устройство обнаруживает, что кнопка конфигурации сети была активирована, определяется, что получена команда активации точки доступа от пользователя. Более того, подключаемое электрическое устройство управляется через базовую станцию для входа в фазу автоматической конфигурации сети.
[0046] Согласно варианту осуществления настоящего изобретения кнопка конфигурации сети используется для подачи команды целевому электрическому устройству и подключаемому электрическому устройству быть сконфигурированными в сети совместно.
[0047] В этом варианте осуществления кнопка конфигурации сети может выполнять управление состояниями подключения к сети целевого электрического устройства и подключаемого электрического устройства одновременно. В некоторых вариантах осуществления примером, которым следует продолжить, является то, что целевое электрическое устройство представляет собой стиральную машину, подключаемое электрическое устройство представляет собой уборочную машину, и базовая станция представляет собой базовую станцию уборочной машины. Когда пользователь активирует кнопку конфигурации сети стиральной машины, с одной стороны, стиральная машина управляется таким образом, чтобы активировать точку доступа для входа в фазу конфигурации сети, а с другой стороны, уборочной машине разрешается войти в фазу настройки через базовую станцию уборочной машины. Когда пользователь не активирует кнопку конфигурации сети целевого электрического устройства, стиральная машина и уборочная машина определяют, выполнять ли операцию конфигурации сети, на основе соответственно полученных ими управляющих сигналов.
[0048] В одном варианте осуществления настоящего изобретения определяется, что точка доступа при отсутствии команды активации точки доступа от пользователя автоматически активируется при включении целевого электрического устройства.
[0049] В некоторых вариантах осуществления текущее состояние стиральной машины определяется в ответ на то, что стиральная машина не получила от пользователя команду активации точки доступа. Если определяется, что стиральная машина находится во включенном состоянии, модуль WIFI стиральной машины автоматически управляется, чтобы инициировать доступ к точке доступа, войти в режим SoftAP и установить соединение по локальной сети с терминальным устройством. В это время, после того как пользователь вводит SSID маршрутизатора и соответствующий пароль в терминальном устройстве, терминальное устройство передает SSID маршрутизатора и пароль стиральной машине. Стиральную машину можно подключить к соответствующему маршрутизатору на основе SSID маршрутизатора и пароля. В этом случае, когда на целевое электрическое устройство подается питание, целевое электрическое устройство автоматически активирует точку доступа и переходит в фазу подключения к сети, не затрагивая подключаемое электрическое устройство.
[0050] Следует отметить, что режим связи между базовой станцией и целевым электрическим устройством и режим связи между базовой станцией и подключаемым электрическим устройством могут выбираться на основе реальных ситуаций. Согласно варианту осуществления настоящего изобретения базовая станция и по меньшей мере одно подключаемое электрическое устройство выполняют обмен данными друг с другом посредством беспроводной связи или связи Bluetooth, а целевое электрическое устройство и базовая станция выполняют обмен данными с друг с другом посредством проводной или беспроводной связи.
[0051] В этом варианте осуществления может быть предусмотрено множество электрических устройств, которые необходимо настроить для работы в сети. Например, электрическими устройствами, которые необходимо настроить для работы в сети, являются три уборочные машины, в том числе уборочная машина A, уборочная машина B и уборочная машина C. После завершения конфигурации сети на основе идентификатора беспроводной сети и соответствующего пароля стиральная машина передает идентификатор беспроводной сети и соответствующий пароль базовой станции уборочной машины посредством беспроводной или беспроводной связи. Базовая станция уборочной машины пересылает полученный идентификатор беспроводной сети и соответствующий пароль уборочной машине A, уборочной машине B и уборочной машине C посредством беспроводной связи или связи Bluetooth. Уборочная машина A, уборочная машина B и уборочная машина C завершают конфигурацию сети на основе принятого идентификатора беспроводной сети и соответствующего пароля и пересылают информацию об успешной конфигурации сети и информацию идентификатора идентичности стиральной машине через базовую станцию уборочной машины. Таким образом, способ может завершить операцию конфигурации сети множества электрических устройств, которые необходимо настроить для работы в сети одновременно, тем самым обеспечивая раз и навсегда сетевые соединения множества электрических устройств.
[0052] Следует дополнительно отметить, что может быть предусмотрена по меньшей мере одна базовая станция, которая может предоставляться в зависимости от реальных ситуаций.
[0053] Согласно варианту осуществления настоящего изобретения базовая станция имеет однозначное соответствие по меньшей мере с одним подключаемым электрическим устройством.
[0054] В этом варианте осуществления каждое из по меньшей мере одного подключаемого электрического устройства оборудовано одной базовой станцией. Например, по меньшей мере одно подключаемое электрическое устройство включает уборочную машину А, уборочную машину В и уборочную машину С. В этом случае базовые станции включают базовую станцию A уборочной машины, соответствующую уборочной машине A, базовую станцию B уборочной машины, соответствующую уборочной машине B, и базовую станцию C уборочной машины, соответствующую уборочной машине C. Стиральная машина, выступающая в качестве целевого электрического устройства, устанавливает соединения связи с базовой станцией A уборочной машины, базовой станцией B уборочной машины и базовой станцией C уборочной машины по проводам передачи данных. Парное соединение между базовой станцией A уборочной машины и уборочной машиной A, парное соединение между базовой станцией B уборочной машины и уборочной машиной B и парное соединение между базовой станцией C уборочной машины и уборочной машиной C достигаются через Bluetooth, соответственно. Успешно подключенная стиральная машина передает идентификатор беспроводной сети и соответствующий пароль на базовую станцию A уборочной машины, базовую станцию B уборочной машины и базовую станцию C уборочной машины. Базовая станция A уборочной машины, базовая станция B уборочной машины и базовая станция C уборочной машины соответственно передают идентификатор беспроводной сети и соответствующий пароль уборочной машине A, уборочной машине B и уборочной машине C посредством Bluetooth. После завершения конфигурации сети на основе полученного идентификатора беспроводной сети и соответствующего пароля уборочная машина A передает свою информацию об успешной конфигурации сети и свой SN-код на базовую станцию A уборочной машины через Bluetooth, а базовая станция A уборочной машины пересылает информацию об успешном распространении и SN-код уборочной машины А стиральной машине по кабелю передачи данных. Стиральная машина получает и идентифицирует информацию об успешной конфигурации сети и SN-код уборочной машины A для определения успешной конфигурации сети уборочной машины A. Этот процесс продолжается до тех пор, пока стиральная машина не определит, что уборочная машина B и уборочная машина C успешно сконфигурированы с использованием, и конфигурация сети всех электрических устройств, которые необходимо настроить для работы в сети, не будет признана завершенной. В противном случае определяется, что конфигурация сети электрических устройств, которые необходимо настроить для работы в сети, не завершена. Кроме того, примером, которым следует продолжить, является то, что целевое электрическое устройство представляет собой стиральную машину, а подключаемое электрическое устройство представляет собой уборочную машину. Настоящее изобретение может позволить общим функциям стиральной машины и уборочной машины совместно использовать одну страницу карты через интерфейс удаленного управления прикладной программы, установленной на мобильном терминале, как показано на ФИГ. 2. Таким образом, основными функциями двух электрических устройств можно управлять через один интерфейс. Более того, может быть выполнено послепродажное обслуживание, управление расходными материалами и т.п. Со ссылкой на ФИГ. 2, бытовая техника в режиме онлайн отображается на домашней странице прикладной программы. Более того, электрические устройства, включая стиральную машину и уборочную машину, отображаются в режиме онлайн через микроанимационный интерфейс пользовательского сценария. Опции управления стиральной машиной соответственно и соответствующим образом отображаются, т.е. летняя стирка, стандартная стирка и зимняя стирка. Кроме того, параметры управления уборочной машиной соответственно и соответствующим образом отображаются, т.е. только подметание, подметание и мытье полов, только мытье полов, а параметры расходных материалов, обслуживания и сценариев отображаются под опциями управления уборочной машиной. Таким образом, пользователь может управлять стиральной машиной и уборочной машиной напрямую через одну прикладную программу.
[0055] В иллюстративном варианте осуществления настоящего изобретения, как проиллюстрировано на ФИГ. 3, способ конфигурации сети электрического устройства может включать действия с S101 по S107.
[0056] В блоке S101 на целевое электрическое устройство подается питание.
[0057] В блоке S102 определяется, активирована ли кнопка конфигурации сети целевого электрического устройства. Операция в блоке S103 выполняется в ответ на активацию кнопки конфигурации сети целевого электрического устройства. Операция в блоке S104 выполняется в ответ на то, что кнопка конфигурации сети целевого электрического устройства не активирована.
[0058] В блоке S103 целевое электрическое устройство получает от пользователя команду активации точки доступа, и выполняется операция в блоке S105.
[0059] В блоке S104 целевое электрическое устройство автоматически активирует точку доступа, когда на целевое электрическое устройство подается питание, и выполняется операция в блоке S105.
[0060] В блоке S105 целевое электрическое устройство передает команду активации доступа подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети.
[0061] В блоке S106 целевое электрическое устройство принимает команду подключения к сети, передаваемую терминальным устройством. Команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль.
[0062] В блоке S107 идентификатор беспроводной сети и соответствующий пароль передаются подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля.
[0063] В заключение, при использовании способа конфигурации сети электрического устройства согласно вариантам осуществления настоящего изобретения, когда целевое электрическое устройство включено, от пользователя принимается команда активации точки доступа. Более того, команда активации точки доступа передается подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети. Затем принимается команда подключения к сети, переданная терминальным устройством. Команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль. Наконец, идентификатор беспроводной сети и соответствующий пароль передаются подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля. Следовательно, способ может реализовать подключения к сети целевого электрического устройства и электрического устройства, подключаемого к сети, одновременно, и решить проблему, заключающуюся в том, что операции подключения к сети, выполняемые многократно, являются обременительными. Кроме того, данный способ упрощает шаги подключения к сети и улучшает взаимодействие с пользователем.
[0064] В соответствии с вышеописанными вариантами осуществления в настоящем изобретении дополнительно предложено устройство для конфигурации сети электрического устройства.
[0065] Как проиллюстрировано на ФИГ. 4, устройство для конфигурации сети электрического устройства согласно вариантам осуществления настоящего изобретения содержит первый приемный модуль 10, первый передающий модуль 20, второй приемный модуль 30 и второй передающий модуль 40.
[0066] Первый приемный модуль 10 сконфигурирован для приема команды активации точки доступа от пользователя в ответ на включение целевого электрического устройства. Первый передающий модуль 20 сконфигурирован для передачи команды активации точки доступа подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети. Второй приемный модуль 30 сконфигурирован для приема команды по подключению к сети, передаваемой терминальным устройством. Команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль. Второй передающий модуль 40 сконфигурирован для передачи идентификатора беспроводной сети и соответствующего пароля подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля.
[0067] Согласно иллюстративному варианту осуществления настоящего изобретения первый приемный модуль 10 при приеме команды активации точки доступа от пользователя сконфигурирован для определения того, что команда активации точки доступа от пользователя получена, в ответ на обнаружение и идентификацию того, что кнопка конфигурации сети целевого электрического устройства активирована.
[0068] Согласно одному варианту осуществления настоящего изобретения кнопка конфигурации сети используется для подачи команды целевому электрическому устройству и подключаемому электрическому устройству быть сконфигурированными в сети совместно.
[0069] Согласно одному варианту осуществления настоящего изобретения первый приемный модуль 10 при отсутствии команды активации точки доступа от пользователя сконфигурирован для автоматической активации точки доступа при включении целевого электрического устройства.
[0070] Согласно одному варианту осуществления настоящего изобретения базовая станция и по меньшей мере одно подключаемое электрическое устройство выполняют обмен данными друг с другом посредством беспроводной связи или связи Bluetooth, а целевое электрическое устройство и базовая станция выполняют обмен данными друг с другом посредством проводной или беспроводной связи.
[0071] Согласно одному варианту осуществления настоящего изобретения базовая станция имеет однозначное соответствие по меньшей мере с одним подключаемым электрическим устройством.
[0072] Согласно одному варианту осуществления настоящего изобретения целевое электрическое устройство представляет собой устройство для обработки белья, подключаемое электрическое устройство представляет собой уборочную машину, и базовая станция представляет собой базовую станцию уборочной машины.
[0073] Согласно одному варианту осуществления настоящего изобретения устройство для обработки белья жестко соединено с базовой станцией уборочной машины или базовая станция уборочной машины расположена внутри устройства для обработки белья.
[0074] Следует отметить, что подробности, которые не раскрыты в устройстве для конфигурации сети электрического устройства согласно вариантам осуществления настоящего изобретения, относятся к подробностям, раскрытым в способе конфигурации сети электрического устройства согласно вышеупомянутым вариантам осуществления настоящего изобретения, и поэтому будут опущены в данном документе.
[0075] При использовании устройства для конфигурации сети электрического устройства согласно вариантам осуществления настоящего изобретения команда активации точки доступа от пользователя принимается первым приемным модулем в ответ на включение питания целевого электрического устройства. Первый передающий модуль передает команду активации доступа подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети. Команда подключения к сети, передаваемая терминальным устройством, принимается вторым приемным модулем. Команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль. Второй передающий модуль передает идентификатор беспроводной сети и соответствующий пароль подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля. Следовательно, устройство может реализовать подключения к сети целевого электрического устройства и электрического устройства, подключаемого к сети, одновременно, тем самым решая проблему, заключающуюся в том, что операции подключения к сети, выполняемые многократно, являются обременительными. Кроме того, данное устройство упрощает шаги подключения к сети и улучшает взаимодействие с пользователем.
[0076] В соответствии с вышеописанными вариантами осуществления в настоящем изобретении дополнительно предложен машиночитаемый носитель данных.
[0077] Машиночитаемый носитель данных согласно варианту осуществления настоящего изобретения хранит программу конфигурации сети электрического устройства. Программа конфигурации сети электрического устройства, когда она выполняется процессором, реализует описанный выше способ конфигурации сети электрического устройства.
[0078] Согласно машиночитаемому носителю данных по вариантам осуществления настоящего изобретения, на основе описанного выше способа конфигурации сети электрического устройства, сетевые соединения целевого электрического устройства и электрического устройства, подключаемого к сети, могут быть реализованы одновременно, тем самым решая проблему, заключающуюся в том, что операции подключения к сети, выполняемые многократно, являются обременительными. В результате шаги подключения к сети упрощаются. Пользовательский опыт улучшается.
[0079] В соответствии с вышеописанными вариантами осуществления в настоящем изобретении дополнительно предложен бытовой прибор.
[0080] Как проиллюстрировано на ФИГ. 5, бытовой прибор 100 согласно варианту осуществления настоящего изобретения содержит память 110, процессор 120 и программу конфигурации сети электрического устройства, хранящуюся в памяти 110 и исполняемую процессором 120. Процессор 120 сконфигурирован для реализации описанного выше способа конфигурации сети электрического устройства при выполнении программы конфигурации сети электрического устройства.
[0081] С помощью бытового прибора согласно вариантам осуществления настоящего изобретения на основе описанного выше способа конфигурации сети электрического устройства сетевые соединения целевого электрического устройства и электрического устройства, подключаемого к сети, могут быть реализованы одновременно. Таким образом, решается проблема, заключающаяся в том, что операции по многократному подключению к сети являются обременительными. Более того, шаги подключения к сети упрощены, а взаимодействие с пользователем улучшено.
[0082] Следует отметить, что в иллюстративном варианте осуществления логика и/или шаги описаны в данном документе другими способами или проиллюстрированы на блок-схеме, например, конкретная таблица последовательности исполняемых команд для реализации логической функции, может быть реализована на любом машиночитаемом носителе, который будет использоваться системой, устройством или оборудованием для выполнения команд (например, системой на основе компьютеров, системой, содержащей процессоры или другие системы, способные получать команды от системы выполнения команд, устройства и оборудования и выполняющие команды), или использоваться в сочетании с системой, устройством и оборудованием для выполнения команд. Что касается описания, «машиночитаемый носитель» может представлять собой любое устройство, настраиваемое для включения, хранения, связи, распространения или передачи программ, которые будут использоваться системой, устройством или оборудованием для выполнения команд или в сочетании с ними. Более показательные примеры машиночитаемого носителя включают, но без ограничения, электронное соединение (электронное устройство) по меньшей мере с одним проводом, корпус портативного компьютерного диска (магнитное устройство), оперативное запоминающее устройство (RAM), постоянное запоминающее устройство (ROM), стираемое программируемое постоянное запоминающее устройство (EPROM или флэш-память), оптоволоконное устройство и портативный компакт-диск постоянного запоминающего устройства (CDROM). Кроме того, машиночитаемый носитель может даже представлять собой бумагу или другой подходящий носитель, на котором можно печатать программы, поскольку, например, бумага или другой подходящий носитель может быть оптически сканирован, а затем отредактирован, расшифрован или обработан другими подходящими способами, при необходимости получения программ электрическим способом. Программы затем могут быть сохранены в памяти компьютера.
[0083] Следует понимать, что каждая часть настоящего изобретения может быть реализована посредством аппаратного обеспечения, программного обеспечения, встроенного программного обеспечения или их комбинации. В приведенных выше воплощениях множество шагов или способов могут быть реализованы с помощью программного обеспечения или встроенного программного обеспечения, хранящегося в памяти и выполняемого соответствующей системой выполнения команд. Например, если это реализовано аппаратными средствами, аналогично в другом воплощении, шаги или способы могут быть реализованы с помощью любого одного или комбинации следующих методов, известных в данной области техники: дискретная логическая схема, имеющая схему логического элемента для реализации логической функции сигнала данных, специализированная интегральная схема, имеющая соответствующую схему комбинированных логических вентилей, программируемая вентильная матрица (PGA), программируемая пользователем вентильная матрица (FPGA) и т.п.
[0084] В описании настоящего изобретения описания со ссылкой на термины «вариант осуществления», «некоторые варианты осуществления», «примеры», «конкретные примеры», «некоторые примеры» и т.п. означают, что описанные конкретные признаки, структура, материалы или характеристики в сочетании с вариантом осуществления или примером включены по меньшей мере в один вариант осуществления или пример настоящего изобретения. В данном описании схематические изображения вышеупомянутых терминов не обязательно относятся к одному и тому же варианту осуществления или примеру. Более того, описанные конкретные признаки, структуры, материалы или характеристики могут быть объединены в любом одном или более вариантах осуществления или примерах подходящим образом.
[0085] Кроме того, термины «первый» и «второй» используются только в описательных целях и не могут пониматься как указывающие или подразумевающие относительную важность или неявно указывающие количество указанных технических характеристик. Следовательно, признаки, связанные с «первым» и «вторым», могут явно или неявно включать в себя по меньшей мере один из признаков. В описании настоящего изобретения «множество» означает по меньшей мере два, если не указано иное.
[0086] В настоящем раскрытии, если иное четко не указано и не ограничено, такие термины, как «установка», «соединение», «подключенный к», «фиксированный» и т.п. следует понимать в широком смысле. Например, это может быть фиксированное соединение, или разъемное соединение, или соединение, состоящее из одной детали; механическое соединение или электрическое соединение; прямая связь или косвенная связь через промежуточное звено; внутренняя связь двух компонентов или отношения взаимодействия между двумя компонентами. Специалистам в данной области техники конкретное значение вышеупомянутых терминов в вариантах осуществления настоящего изобретения может быть понятно в соответствии с конкретными обстоятельствами.
[0087] Хотя варианты осуществления согласно настоящему изобретению были показаны и описаны, специалистам в данной области техники будет понятно, что приведенные выше варианты осуществления являются иллюстративными и не могут быть истолкованы как ограничивающие настоящее изобретение, и могут быть внесены изменения, альтернативы, модификации и вариации в варианты осуществления, не выходя за рамки настоящего изобретения.
Изобретение относится к области связи. Технический результат заключается в упрощении подключения устройств к беспроводной сети. Технический результат обеспечивается тем, что в ответ на включении пользователем целевого электрического устройства получают (S1) команду активации точки доступа. Команды активации точки доступа передают (S2) подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети. Получают (S3) команду подключения к сети, передаваемую терминальным устройством, в которой содержится идентификатор беспроводной сети и пароль. Передают (S4) идентификатор беспроводной сети и пароль подключаемому электрическому устройству через базовую станцию после подключения целевого электрического устройства к сети, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля. 4 н. и 7 з.п. ф-лы, 5 ил.
1. Способ конфигурации сети электрического устройства, включающий:
получение команды активации точки доступа от пользователя в ответ на включение целевого электрического устройства;
передачу команды активации точки доступа подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации;
получение команды подключения к сети, передаваемой терминальным устройством, причем команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль; и
передачу идентификатора беспроводной сети и соответствующего пароля подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля.
2. Способ по п. 1, в котором указанное получение команды активации точки доступа от пользователя включает:
определение в ответ на обнаружение и идентификацию того, что кнопка конфигурации сети целевого электрического устройства активирована, что получена команда активации точки доступа от пользователя.
3. Способ по п. 2, в котором кнопка конфигурации сети используется для указания целевому электрическому устройству и подключаемому электрическому устройству быть сконфигурированными в сети совместно.
4. Способ по любому из пп. 1-3, дополнительно включающий:
определение, при отсутствии команды активации точки доступа от пользователя, автоматической активации точки доступа при включении целевого электрического устройства.
5. Способ по любому из пп. 1-4, в котором:
базовая станция и по меньшей мере одно подключаемое электрическое устройство выполняют обмен данными друг с другом посредством беспроводной связи или связи Bluetooth; и
целевое электрическое устройство и базовая станция выполняют обмен данными друг с другом посредством проводной или беспроводной связи.
6. Способ по п. 5, в котором:
базовая станция имеет однозначное соответствие по меньшей мере с одним подключаемым электрическим устройством.
7. Способ по любому из пп. 1-6, в котором:
целевое электрическое устройство представляет собой устройство для обработки белья;
подключаемое электрическое устройство представляет собой уборочную машину; и
базовая станция представляет собой базовую станцию уборочной машины.
8. Способ по п. 7, в котором:
устройство для обработки белья жестко соединено с базовой станцией уборочной машины или
базовая станция уборочной машины расположена внутри устройства для обработки белья.
9. Устройство для конфигурации сети электрического устройства, содержащее:
первый приемный модуль, сконфигурированный для получения команды активации точки доступа от пользователя в ответ на включение целевого электрического устройства;
первый передающий модуль, сконфигурированный для передачи команды активации точки доступа подключаемому электрическому устройству через базовую станцию, чтобы заставить подключаемое электрическое устройство войти в фазу автоматической конфигурации сети;
второй приемный модуль, сконфигурированный для получения команды подключения к сети, передаваемой терминальным устройством, причем команда подключения к сети содержит идентификатор беспроводной сети и соответствующий пароль; и
первый передающий модуль, сконфигурированный для передачи идентификатора беспроводной сети и соответствующего пароля подключаемому электрическому устройству через базовую станцию после того, как целевое электрическое устройство было успешно подключено к сети на основе идентификатора беспроводной сети и соответствующего пароля, чтобы обеспечить возможность подключаемому электрическому устройству подключиться к сети на основе идентификатора беспроводной сети и соответствующего пароля.
10. Машиночитаемый носитель данных, хранящий программу конфигурации сети электрического устройства, при этом программа конфигурации сети электрического устройства, когда она выполняется процессором, реализует способ конфигурации сети электрического устройства по любому из пп. 1-8.
11. Бытовой прибор, содержащий:
память;
процессор; и
программу конфигурации сети электрического устройства, хранящуюся в памяти и выполняемую процессором, причем процессор, при выполнении программы конфигурации сети электрического устройства, реализует способ конфигурации сети электрического устройства по любому из пп. 1-8.
