Способ и устройство для привязки множества электрических устройств и машиночитаемый носитель данных Российский патент 2025 года по МПК H04L12/28 H04W48/16 H04L9/40

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] Данная заявка испрашивает приоритет патентной заявки Китая №202211028563.2, поданной 25 августа 2022 года и озаглавленной «СПОСОБ И УСТРОЙСТВО ДЛЯ ПРИВЯЗКИ МНОЖЕСТВА ЭЛЕКТРИЧЕСКИХ УСТРОЙСТВ И МАШИНОЧИТАЕМЫЙ НОСИТЕЛЬ ДАННЫХ», которая включена в настоящий документ в полном объеме посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

[0002] Настоящее изобретение относится к области бытовой техники и, более конкретно, к способу привязки множества электрических устройств, устройству для привязки множества электрических устройств, машиночитаемому носителю данных и бытовой технике.

УРОВЕНЬ ТЕХНИКИ

[0003] По мере постоянного развития коммуникационных технологий бытовая техника становится все более интеллектуальной. Для улучшения впечатлений пользователя от взаимодействия привязка бытовой техники реализована путем доступа пользователя к бытовым электроприборам через сеть и мобильный телефон. Таким образом, управление бытовым электроприбором осуществляют для обеспечения более интеллектуального функционирования. Однако во время привязки бытовой техники пользователю приходится последовательно выполнять повторяющиеся операции по привязке бытовой техники. Следовательно, такое действие является утомительным, что приводит к ухудшению впечатлений пользователя.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Настоящее изобретение имеет своей целью решение, в некоторой степени, по меньшей мере одной из технических проблем, существующих в предшествующем уровне техники. С этой точки зрения первой задачей настоящего изобретения является предложение способа привязки множества электрических устройств. За счет обработки изображения-носителя данных информация учетной записи пользователя может быть привязана к множеству электрических устройств одновременно. Таким образом, во многих случаях решена проблема утомительных действий. Кроме того, повышена эффективность привязки устройств и улучшены впечатления пользователя от взаимодействия.

[0005] Вторая задача настоящего изобретения состоит в том, чтобы предложить устройство для привязки множества электрических устройств.

[0006] Третьей задачей настоящего изобретения является предложение машиночитаемого носителя данных.

[0007] Четвертой задачей настоящего изобретения является предложение бытового электроприбора.

[0008] Для решения вышеуказанных задач в вариантах осуществления первого аспекта настоящего изобретения предложен способ привязки множества электрических устройств. Указанный способ включает: получение изображения-носителя данных; обработку изображения-носителя данных для получения идентификаторов множества электрических устройств; и ассоциирование информации учетной записи пользователя в приложении с идентификаторами множества электрических устройств для привязки информации учетной записи пользователя и множества электрических устройств.

[0009] Для способа привязки множества электрических устройств согласно вариантам осуществления настоящего изобретения, во-первых, идентификаторы множества электрических устройств получают путем получения изображения-носителя данных и обработки указанного изображения-носителя данных. Затем информацию учетной записи пользователя в приложении ассоциируют с идентификаторами множества электрических устройств, что позволяет связать информацию учетной записи пользователя и множество электрических устройств. Следовательно, указанный способ позволяет одновременно привязывать информацию учетной записи пользователя и множество электрических устройств путем обработки изображения-носителя данных. Таким образом, решена проблема утомительного выполнения многочисленных операций. Кроме того, повышена эффективность привязки устройств, и улучшены впечатления пользователя от взаимодействия.

[0010] Кроме того, способ привязки множества электрических устройств согласно приведенным выше вариантам осуществления настоящего изобретения может дополнительно иметь следующие дополнительные технические признаки.

[0011] Согласно варианту осуществления настоящего изобретения упомянутая обработка изображения-носителя данных включает: идентификацию в изображении-носителе данных идентификационной информации множества электрических устройств и расшифровку идентификационной информации множества электрических устройств в соответствии с заданным правилом расшифровки.

[0012] В соответствии с вариантом осуществления настоящего изобретения способ привязки множества электрических устройств дополнительно включает, после завершения привязки информации учетной записи пользователя и множества электрических устройств: шифрование информации учетной записи пользователя и идентификаторов множества электрических устройств и загрузку зашифрованной информации учетной записи пользователя и зашифрованных идентификаторов на облачный сервер.

[0013] Согласно варианту осуществления настоящего изобретения заданное правило расшифровки соответствует правилу шифрования идентификационной информации множества электрических устройств.

[0014] Согласно варианту осуществления настоящего изобретения изображение-носитель данных представляет собой динамическое изображение; и указанный способ дополнительно включает, когда информацию учетной записи пользователя не удается привязать к множеству электрических устройств: уведомление пользователя о том, что привязка не удалась, и обновление изображения-носителя данных.

[0015] Согласно варианту осуществления настоящего изобретения изображение-носитель данных включает одно из изображения с одномерным кодом, изображения с двумерным кодом и изображения с радиочастотной меткой.

[0016] Согласно варианту осуществления настоящего изобретения множество электрических устройств включает целевое электрическое устройство и по меньшей мере одно подключаемое электрическое устройство; а упомянутое получение изображения-носителя данных включает: передачу через базовую станцию, после успешного подключения к сети целевого электрического устройства, идентификатора беспроводной сети и соответствующего пароля для подключаемого электрического устройства; передачу в целевое электрическое устройство информации об успешном подключении к сети и идентификатора подключаемого электрического устройства, когда подключаемое электрическое устройство было успешно подключено к сети согласно сетевому идентификатору и соответствующему паролю; и формирование целевым электрическим устройством изображения-носителя данных в соответствии с идентификатором самого целевого электрического устройства и идентификатором подключаемого электрического устройства.

[0017] Согласно варианту осуществления настоящего изобретения базовая станция и по меньшей мере одно подключаемое электрическое устройство осуществляют обмен данными с помощью беспроводной связи или Bluetooth; при этом целевое электрическое устройство и базовая станция осуществляют обмен данными с помощью проводной связи или беспроводной связи.

[0018] Согласно варианту осуществления настоящего изобретения целевое электрическое устройство представляет собой устройство для обработки белья; подключаемое электрическое устройство - это уборочная машина; а базовая станция представляет собой базовую станцию уборочной машины.

[0019] Согласно варианту осуществления настоящего изобретения устройство для обработки белья жестко соединено с базовой станцией уборочной машины; или базовая станция уборочной машины расположена внутри устройства для обработки белья.

[0020] Для решения вышеуказанных задач в вариантах осуществления второго аспекта настоящего изобретения предложено устройство для привязки множества электрических устройств. Указанное устройство включает: модуль получения, выполненный с возможностью получения изображения-носителя данных; модуль обработки, выполненный с возможностью обработки изображения-носителя данных для получения идентификаторов множества электрических устройств; и модуль привязки, выполненный с возможностью ассоциирования в приложении информации учетной записи пользователя с идентификаторами множества электрических устройств для привязки информации учетной записи пользователя и множества электрических устройств.

[0021] Для указанного устройства привязки множества электрических устройств согласно вариантам осуществления настоящего изобретения идентификаторы множества электрических устройств получают путем получения изображения-носителя данных с помощью модуля получения и обработки указанного изображения-носителя данных с помощью модуля обработки. Затем модуль привязки ассоциирует информацию учетной записи пользователя в приложении с идентификаторами множества электрических устройств, что позволяет связать информацию учетной записи пользователя и множество электрических устройств. Следовательно, указанное устройство позволяет одновременно привязывать информацию учетной записи пользователя и множество электрических устройств путем обработки изображения-носителя данных. Таким образом, решена проблема утомительного выполнения многочисленных операций. Кроме того, повышена эффективность привязки устройств и улучшены впечатления пользователя от взаимодействия.

[0022] Для решения вышеуказанных задач в вариантах осуществления третьего аспекта настоящего изобретения предложен машиночитаемый носитель данных. Указанный машиночитаемый носитель данных имеет сохраненную на нем программу привязки множества электрических устройств. Программа привязки множества электрических устройств, когда ее выполняет процессор, реализует способ привязки множества электрических устройств, как описано выше.

[0023] Для машиночитаемого носителя данных согласно вариантам осуществления настоящего изобретения, на основе способа привязки множества электрических устройств, как описано выше, информация учетной записи пользователя может быть привязана к множеству электрических устройств одновременно посредством обработки изображения-носителя данных. Соответственно, решена проблема утомительного выполнения многочисленных операций. Кроме того, повышена эффективность привязки устройств и улучшены впечатления пользователя от взаимодействия.

[0024] Для решения вышеуказанных задач в вариантах осуществления четвертого аспекта настоящего изобретения предложен бытовой электроприбор. Указанный бытовой электроприбор включает запоминающее устройство, процессор и программу привязки множества электрических устройств, хранящуюся в запоминающем устройстве и исполняемую на процессоре. При выполнении программы привязки множества электрических устройств процессор реализует способ привязки множества электрических устройств, как описано выше.

[0025] Для бытового электроприбора согласно вариантам осуществления настоящего изобретения, на основе способа привязки множества электрических устройств, как описано выше, информация учетной записи пользователя может быть привязана к множеству электрических устройств одновременно посредством обработки изображения-носителя данных. Соответственно, решена проблема утомительного выполнения многочисленных операций. Кроме того, повышена эффективность привязки устройств и улучшены впечатления пользователя от взаимодействия.

[0026] Дополнительные аспекты и преимущества настоящего изобретения будут представлены, по меньшей мере частично, в последующем описании, или, по меньшей мере частично, будут очевидными из последующего описания, или могут быть рассмотрены на основании практического применения настоящего изобретения.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

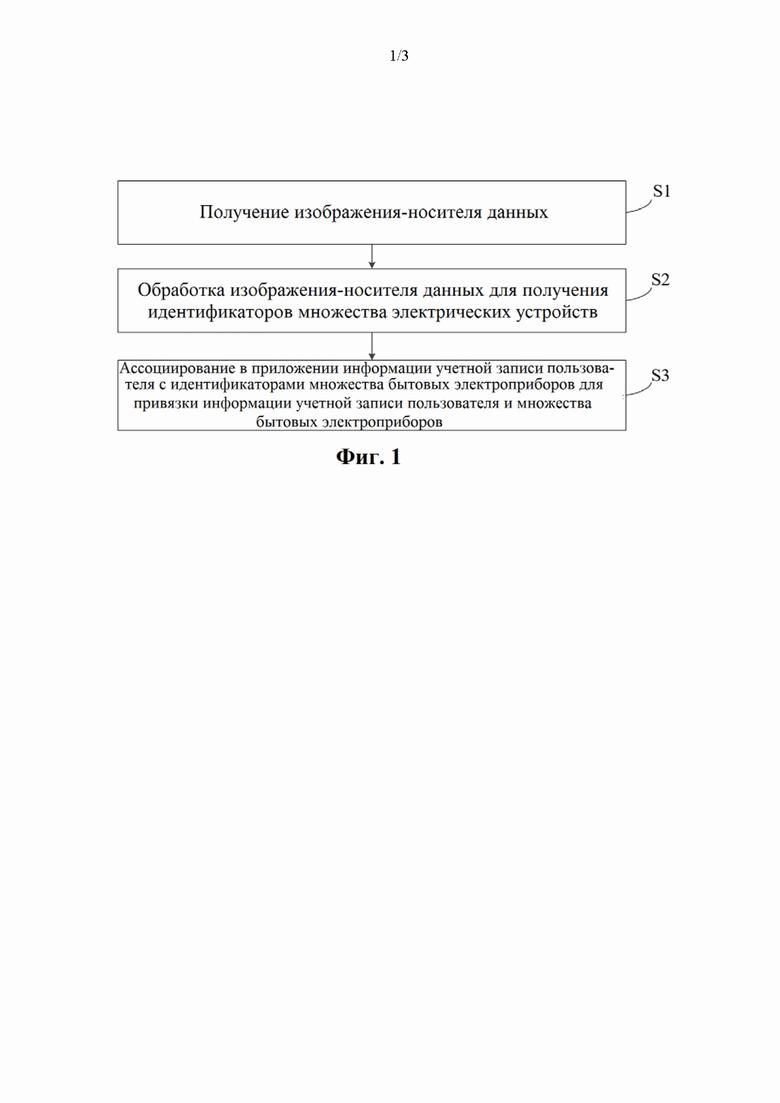

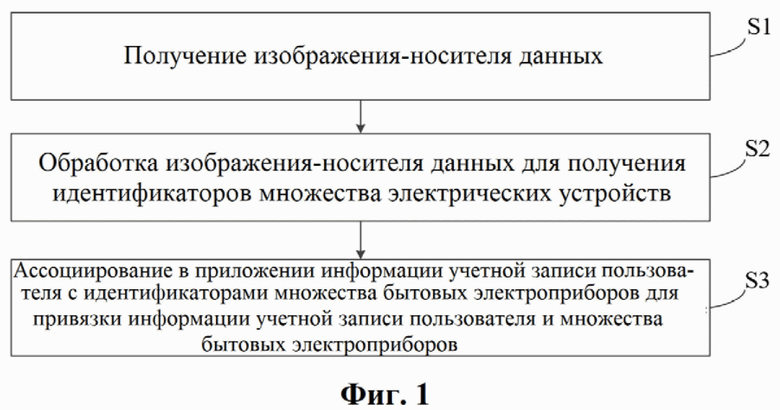

[0027] На фиг. 1 показана графическая схема способа привязки множества электрических устройств в соответствии с вариантом осуществления настоящего изобретения.

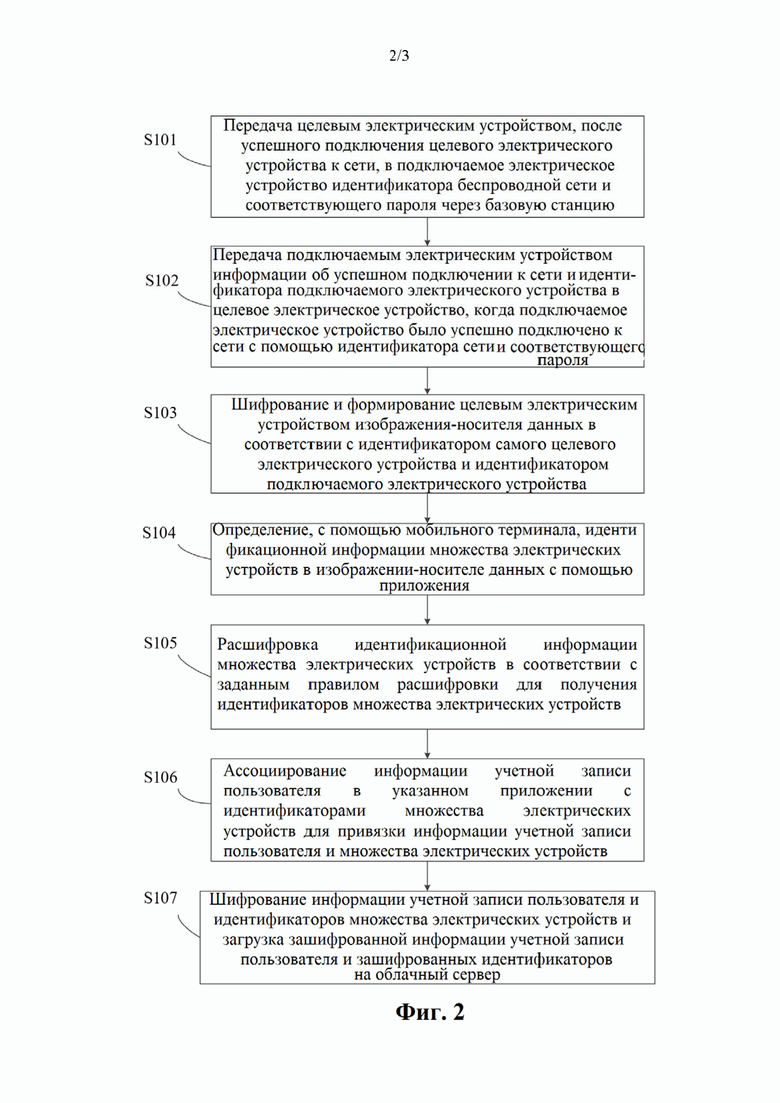

[0028] На фиг. 2 показана графическая схема способа привязки множества электрических устройств в соответствии с вариантом осуществления настоящего изобретения.

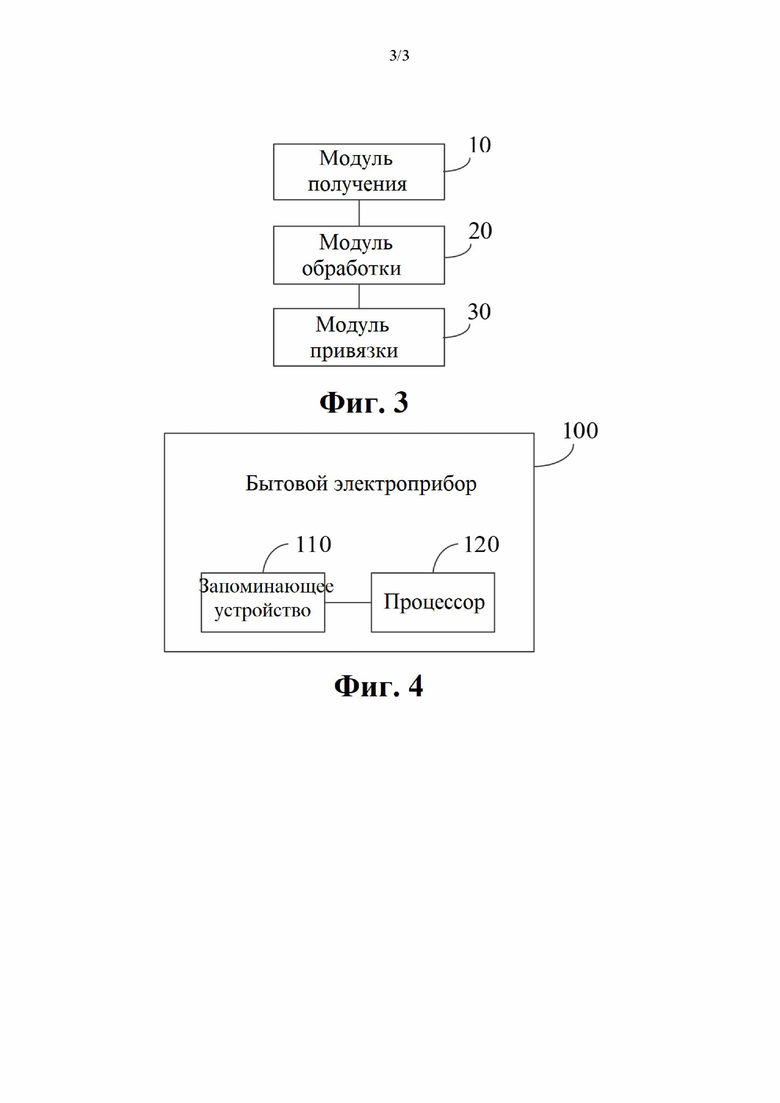

[0029] На фиг. 3 показана блок-схема устройства для привязки множества электрических устройств в соответствии с вариантом осуществления настоящего изобретения.

[0030] На фиг. 4 показана блок-схема бытового электроприбора в соответствии с вариантом осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0031] Варианты осуществления настоящего изобретения будут подробно описаны ниже со ссылкой на их примеры, проиллюстрированные на прилагаемых графических материалах, на которых одни и те же или подобные элементы или элементы, имеющие одинаковые или подобные функции, обозначены одинаковыми или подобными ссылками. Варианты осуществления, описанные ниже со ссылкой на прилагаемые графические материалы, являются только иллюстративными и предназначены для пояснения, а не для ограничения настоящего изобретения.

[0032] Способ привязки множества электрических устройств, устройство для привязки множества электрических устройств, машиночитаемый носитель данных и бытовой электроприбор согласно вариантам осуществления настоящего раскрытия описаны ниже со ссылкой на приложенные графические материалы.

[0033] На фиг. 1 показана графическая схема способа привязки множества электрических устройств в соответствии с вариантом осуществления настоящего изобретения.

[0034] Как показано на фиг. 1, способ привязки множества электрических устройств в соответствии с вариантом осуществления настоящего изобретения включает следующие этапы.

[0035] На этапе S1 получают изображение-носитель данных.

[0036] На этапе S2 изображение-носитель данных обрабатывают для получения идентификаторов множества электрических устройств.

[0037] На этапе S3 информацию учетной записи пользователя в приложении ассоциируют с идентификаторами множества электрических устройств для привязки информации учетной записи пользователя и множества электрических устройств.

[0038] В иллюстративном варианте осуществления настоящего изобретения изображение-носитель данных может представлять собой идентифицируемый двумерный код, штрих-код и т. п. В качестве примера изображением-носителем данных является двумерный код. Пользователь получает доступ к интерфейсу входа в приложение мобильного терминала, а затем вводит информацию учетной записи пользователя и соответствующий пароль. Таким образом, осуществляют успешный вход в учетную запись. Затем с помощью модуля идентификации двумерного кода сканируют и идентифицируют двумерный код для получения кодов серийных номеров (SN) множества электрических устройств, сохраненных в виде двумерного кода. Для выполнения привязки множества электрических устройств пользователь может одновременно добавлять в приложение идентифицированные коды серийных номеров множества электрических устройств. Таким образом, реализовано ассоциирование информации учетной записи пользователя, вошедшего с помощью приложения, с кодами серийных номеров (SN) множества электрических устройств. Следовательно, согласно указанному способу привязка информации учетной записи пользователя и множества электрических устройств может быть реализована путем идентификации одного изображения-носителя данных. В результате сокращено количество этапов. Кроме того, повышена эффективность привязки учетной записи, и улучшены впечатления пользователя от взаимодействия.

[0039] Можно понять, что после осуществления привязки информации учетной записи пользователя и электрического устройства посредством вышеупомянутых операций, когда пользователь с помощью информации учетной записи пользователя входит в приложение на другом мобильном терминале, возможна проверка и контроль рабочих состояний множества привязанных электрических устройств с помощью другого мобильного терминала. Таким образом, реализовано более интеллектуальное функционирование.

[0040] Следует отметить, что ряд электрических устройств, хранящихся в изображении-носителе данных, может быть задан в соответствии с реальными ситуациями, а режим отображения электрических устройств, хранящихся в изображении-носителе данных, также может быть задан в соответствии с реальными ситуациями, которые не ограничены в настоящем документе. Например, изображение-носитель данных может быть отображено на экране любого электрического устройства. Изображение-носитель данных отображается только при включенном электрическом устройстве. В противном случае изображение-носитель данных не отображается. В изображении-носителе данных также сохранен идентификатор электрического устройства для отображения в изображении-носителе данных. В других вариантах осуществления настоящего изобретения изображение-носитель данных также может быть предусмотрено непосредственно на корпусе любого электрического устройства или в руководстве по эксплуатации, что конкретно не ограничено.

[0041] Следует также отметить, что сохраненное содержимое изображения-носителя данных может быть задано перед отправкой с предприятия-изготовителя. Например, перед отправкой с предприятия-изготовителя заданные идентификаторы электрических устройств одной серии сохраняют с помощью изображений-носителей данных. Кроме того, сохраненное содержимое изображения-носителя данных также может быть задано и скорректировано пользователем самостоятельно или может быть задано в соответствии с реальным сценарием применения указанного электрического устройства. Например, за счет предоставления конкретным пользователям прав доступа на чтение и запись, указанный пользователь может записывать или удалять сохраненное содержимое изображения-носителя данных. Вышеизложенное может быть применено исключительно в качестве способа осуществления настоящего изобретения и может быть конкретно задано в соответствии с реальными ситуациями.

[0042] Согласно варианту осуществления настоящего изобретения изображение-носитель данных включает одно из изображения с одномерным кодом, изображения с двумерным кодом и изображения с радиочастотной меткой.

[0043] Когда изображение-носитель данных представляет собой изображение с одномерным кодом или изображение с двумерным кодом, указанное изображение-носитель данных может быть идентифицировано путем применения сканирующего модуля идентификации мобильного терминала. Кроме того, сохраненные идентификаторы множества электрических устройств получены путем обработки данных. Когда изображение-носитель данных представляет собой изображение с радиочастотной меткой, мобильный терминал может быть приближен к изображению с радиочастотной меткой, и радиочастотная информация будет передана в мобильный терминал с помощью встроенного считывающего устройства. После того как изображение с радиочастотной меткой попадает в зону распознавания считывающего устройства, может быть принят радиочастотный сигнал, передаваемый считывающим устройством. Кроме того, информацию, сохраненную в изображении с радиочастотной меткой, передают посредством энергии, полученной от наведенного тока, т. е. идентифицируют идентификаторы множества электрических устройств, сохраненных в изображении с радиочастотной меткой.

[0044] Согласно варианту осуществления настоящего изобретения упомянутая обработка изображения-носителя данных включает: идентификацию в изображении-носителе данных идентификационной информации множества электрических устройств и расшифровку идентификационной информации множества электрических устройств в соответствии с заданным правилом расшифровки.

[0045] Согласно варианту осуществления настоящего изобретения заданное правило расшифровки соответствует правилу шифрования идентификационной информации множества электрических устройств.

[0046] В иллюстративном варианте осуществления настоящего изобретения соответствующее изображение-носитель данных получают путем выполнения шифрования идентификаторов множества электрических устройств. Следовательно, когда пользователь обрабатывает изображение-носитель данных путем применения мобильного терминала, сначала происходит распознавание идентификационной информации множества электрических устройств в изображении-носителе данных. Затем для получения идентификатора каждого электрического устройства распознанную идентификационную информацию расшифровывают с помощью заданного правила расшифровки, соответствующего обработке с шифрованием, для повышения безопасности идентификации.

[0047] В соответствии с вариантом осуществления настоящего изобретения способ привязки множества электрических устройств дополнительно включает, после завершения привязки информации учетной записи пользователя и множества электрических устройств: шифрование информации об учетной записи пользователя и идентификаторов множества электрических устройств, а также загрузку информации зашифрованной учетной записи пользователя и зашифрованных идентификаторов на облачный сервер.

[0048] То есть после завершения привязки информации учетной записи пользователя, вошедшего с помощью приложения, и множества электрических устройств, информация учетной записи пользователя и коды серийных номеров множества привязанных электрических устройств шифруют, а затем загружают на облачный сервер для хранения.

[0049] Согласно варианту осуществления настоящего изобретения изображение-носитель данных представляет собой динамическое изображение. В случае сбоя привязки информации учетной записи пользователя и множества электрических устройств указанный способ привязки множества электрических устройств дополнительно включает: уведомление пользователя о сбое привязки и обновление изображения-носителя данных.

[0050] В иллюстративном варианте осуществления настоящего изобретения в изображении-носителе данных сохранен код серийного номера стиральной машины и код серийного номера уборочной машины. В качестве примера изображение-носитель данных представляет собой изображение с двумерным кодом, отображаемое на дисплее стиральной машины. Когда приложение идентифицирует изображение с двумерным кодом, но информация об учетной записи пользователя не может быть привязана к стиральной машине и уборочной машине, приложение передает уведомление о сбое привязки и подает обратно в стиральную машину сигнал о сбое привязки. После того, как стиральная машина получает сигнал о сбое привязки, выполняют шифрование кода серийного номера стиральной машины и кода серийного номера уборочной машины для повторного формирования нового изображения с двумерным кодом. Для выполнения операции привязки пользователь повторно распознает вновь сформированное изображение с двумерным кодом с помощью приложения.

[0051] Можно понять, что причина сбоя привязки может заключаться в том, что приложение не может идентифицировать изображение-носитель данных, или идентификатор электрического устройства, полученный после идентификации с помощью приложения, является пустым, представляет собой беспорядочный код и т. п. Чтобы избежать многократных безрезультатных операций, может быть задано заранее определенное количество обновлений изображения-носителя данных. После того, как количество обновлений в текущей операции привязки по изображению-носителю данных достигает заданного количества, устанавливают, что данная операция привязки завершена неудачно, и изображение-носитель данных больше не обновляют.

[0052] Согласно варианту осуществления настоящего изобретения множество электрических устройств включает целевое электрическое устройство и по меньшей мере одно подключаемое электрическое устройство. Операция получения изображения-носителя данных включает: передачу через базовую станцию, после успешного подключения к сети целевого электрического устройства, идентификатора беспроводной сети и соответствующего пароля для подключаемого электрического устройства; передачу в целевое электрическое устройство информации об успешном подключении к сети и идентификатора подключаемого электрического устройства, когда подключаемое электрическое устройство было успешно подключено к сети согласно сетевому идентификатору и соответствующему паролю; и формирование целевым электрическим устройством изображения-носителя данных в соответствии с идентификатором самого целевого электрического устройства и идентификатором подключаемого электрического устройства.

[0053] В иллюстративном варианте осуществления настоящего изобретения перед получением изображения-носителя данных сначала целевое электрическое устройство осуществляет связь с базовой станцией, а базовая станция осуществляет связь с подключаемым электрическим устройством. Способ связи может представлять собой проводную связь или беспроводную связь и может быть конкретно задан в соответствии с реальными ситуациями. Согласно иллюстративному варианту осуществления настоящего изобретения, в качестве примера, целевое электрическое устройство представляет собой стиральную машину, имеющую дисплей, подключаемое электрическое устройство представляет собой уборочную машину, а базовая станция представляет собой базовую станцию уборочной машины. После того, как стиральная машина включена и успешно подключена к сети в соответствии с SSID найденного маршрутизатора и с помощью соответствующего пароля Wi-Fi, стиральная машина передает SSID маршрутизатора и соответствующий пароль Wi-Fi на базовую станцию уборочной машины. Базовая станция уборочной пересылает SSID маршрутизатора и пароль Wi-Fi в уборочную машину. Уборочная машина принимает SSID маршрутизатора и пароль Wi-Fi и выполняет операцию подключения к сети. После того, как уборочной машине удается подключиться к сети в соответствии с полученным SSID маршрутизатора и паролем Wi-Fi, информацию об успешном подключении к сети и код серийного номера уборочной машины передают обратно на базовую станцию уборочной машины. Кроме того, информация об успешном подключении к сети и код серийного номера уборочной машины передают в стиральную машину через базовую станцию уборочной машины. Таким образом, стиральная машина определяет, что уборочная машина завершила подключение к сети. Затем стиральная машина шифрует код серийного номера самой стиральной машины и полученный код серийного номера уборочной машины для создания изображения-носителя данных и отображает изображение-носитель данных через дисплей стиральной машины. В то же время изображение-носитель данных позволяет идентифицировать и получить код серийного номера стиральной машины и код серийного номера уборочной машины. Следует отметить, что когда уборочная машина завершает подключение к сети в соответствии с полученным SSID маршрутизатора и паролем Wi-Fi, т. е. после того, как уборочная машина и стиральная машина подключены к одной сети, за исключением передачи информации об успешном подключении к сети и кода серийного номера уборочной машины в стиральную машину через базовую станцию уборочной машины, уборочная машина также может напрямую передавать через сеть, к которой имеется доступ, в стиральную машину информацию об успешном подключении к сети и код серийного номера уборочной машины, что в настоящем документе не ограничено.

[0054] Кроме того, следует отметить, что количество целевых электрических устройств, количество базовых станций и количество подключаемых электрических устройств также могут быть заданы в соответствии с реальными ситуациями и конкретно не ограничены. Например, количество базовых станций может иметь однозначное соответствие количеству подключаемых электрических устройств. Кроме того, после завершения подключения к сети целевого электрического устройства идентификатор сети и соответствующий пароль могут быть перенаправлены множеству подключаемых электрических устройств через базовую станцию. При этом множество подключаемых электрических устройств могут выполнять подключение к сети. Кроме того, после того, как определено, что подключаемое электрическое устройство успешно подключено к сети, указанное целевое электрическое устройство формирует изображение-носитель данных для идентификаторов целевого электрического устройства и идентификаторов множества подключаемых электрических устройств для последующих операций привязки.

[0055] Кроме того, перед получением изображения-носителя данных сначала целевое электрическое устройство осуществляет связь с базовой станцией, а базовая станция осуществляет связь с подключаемым электрическим устройством. Указанный способ связи может представлять собой проводную связь или беспроводную связь и может быть конкретно задан в соответствии с реальными ситуациями. Согласно варианту осуществления настоящего изобретения базовая станция и по меньшей мере одно подключаемое электрическое устройство осуществляют обмен данными с помощью беспроводной связи или Bluetooth; при этом целевое электрическое устройство и базовая станция осуществляют обмен данными с помощью проводной связи или беспроводной связи, т. е. может иметь место множество подключаемых электрических устройств.

[0056] Целевое электрическое устройство и подключаемое электрическое устройство могут быть заданы в соответствии с реальными ситуациями. В варианте осуществления настоящего изобретения целевое электрическое устройство представляет собой устройство для обработки белья. Указанное подключаемое электрическое устройство представляет собой уборочную машину. Базовая станция представляет собой базовую станцию уборочной машины. Устройство для обработки белья может представлять собой стиральную машину, сушилку, шкаф для ухода за одеждой и т. п.

[0057] В иллюстративном варианте осуществления настоящего изобретения, в качестве примера, описан способ получения изображения-носителя данных с применением уборочной машины в качестве подключаемого электрического устройства, стиральной машины - в качестве целевого электрического устройства и базовой станции уборочной машины в качестве базовой станции. Имеются три уборочные машины: уборочная машина A, уборочная машина B и уборочная машина C соответственно. Во-первых, после того, как стиральная машина выполняет подключение к сети на основании идентификатора беспроводной сети и соответствующего пароля, идентификатор беспроводной сети и соответствующий пароль передаются на базовую станцию уборочной машины с помощью проводной или беспроводной связи. Базовая станция уборочной машины пересылает полученный идентификатор беспроводной сети и соответствующий пароль уборочной машине A, уборочной машине B и уборочной машине C с помощью беспроводной связи или канала Bluetooth. Уборочная машина A, уборочная машина B и уборочная машина C выполняют подключение к сети в соответствии с полученным идентификатором беспроводной сети и соответствующим паролем и пересылают в стиральную машину информацию об успешном подключении к сети и информацию об идентификаторе через базовую станцию уборочной машины. Указанная стиральная машина шифрует код серийного номера самой стиральной машины и полученные коды серийных номеров уборочных машин А, В и С для создания изображения-носителя данных и отображает изображение-носитель данных на дисплее стиральной машины.

[0058] Следует также отметить, что могут быть предусмотрены одна или несколько базовых станций, которые могут быть установлены в соответствии с реальными ситуациями.

[0059] Согласно варианту осуществления настоящего изобретения устройство для обработки белья жестко соединено с базовой станцией уборочной машины; или базовая станция уборочной машины расположена внутри устройства для обработки белья. То есть базовые станции уборочных машин могут быть расположены снаружи устройства для обработки белья и жестко соединены с устройством для обработки белья через соединительную линию для передачи данных. Кроме того, базовая станция уборочной машины также может быть расположена внутри корпуса устройства для обработки белья и подключена к устройству для обработки белья через внутреннюю соединительную линию.

[0060] В качестве конкретного варианта осуществления настоящего изобретения, как показано на фиг. 2, указанный способ привязки множества электрических устройств может включать следующие этапы.

[0061] На этапе S101, после успешного подключения целевого электрического устройства к сети, указанное целевое электрическое устройство передает в подключаемое электрическое устройство через базовую станцию идентификатор беспроводной сети и соответствующий пароль.

[0062] На этапе S102 подключаемое электрическое устройство передает информацию об успешном подключении к сети и идентификатор подключаемого электрического устройства в целевое электрическое устройство, когда подключаемое электрическое устройство было успешно подключено к сети с помощью идентификатора сети и соответствующего пароля.

[0063] На этапе S103 целевое электрическое устройство шифрует и формирует изображение-носитель данных в соответствии с идентификатором самого целевого электрического устройства и идентификатором подключаемого электрического устройства.

[0064] На этапе S104 мобильный терминал определяет идентификационную информацию множества электрических устройств в изображении-носителе данных с помощью приложения.

[0065] На этапе S105 идентификационную информацию множества электрических устройств расшифровывают в соответствии с заданным правилом дешифровки для получения идентификаторов множества электрических устройств.

[0066] На этапе S106 информацию учетной записи пользователя в указанном приложении ассоциируют с идентификаторами множества электрических устройств для привязки информации учетной записи пользователя и множества электрических устройств.

[0067] На этапе S107 информацию учетной записи пользователя и идентификаторы множества электрических устройств шифруют, и зашифрованная информация учетной записи пользователя и зашифрованные идентификаторы загружают на облачный сервер.

[0068] В заключение, для способа привязки множества электрических устройств согласно вариантам осуществления настоящего изобретения, во-первых, идентификаторы множества электрических устройств получают путем получения изображения-носителя данных и обработки указанного изображения-носителя данных. Затем информацию учетной записи пользователя в приложении ассоциируют с идентификаторами множества электрических устройств, что позволяет связать информацию учетной записи пользователя и множество электрических устройств. Следовательно, указанный способ позволяет одновременно привязывать информацию учетной записи пользователя и множество электрических устройств путем обработки изображения-носителя данных. Таким образом, решена проблема утомительного выполнения многочисленных операций. Кроме того, повышена эффективность привязки устройств и улучшены впечатления пользователя от взаимодействия.

[0069] В соответствии с вышеописанными вариантами осуществления в настоящем изобретении дополнительно предложено устройство для привязки множества электрических устройств.

[0070] Как показано на фиг. 3, устройство для привязки множества электрических устройств согласно вариантам осуществления настоящего изобретения может включать модуль 10 получения, модуль 20 обработки и модуль 30 привязки.

[0071] Модуль 10 получения выполнен с возможностью получения изображения-носителя данных. Модуль 20 обработки выполнен с возможностью обработки изображения-носителя данных для получения идентификаторов множества электрических устройств. Модуль 30 привязки выполнен с возможностью ассоциирования в приложении информации учетной записи пользователя с идентификаторами множества электрических устройств для привязки информации учетной записи пользователя и множества электрических устройств.

[0072] Согласно варианту осуществления настоящего изобретения модуль 20 обработки изображения-носителя данных обрабатывает изображение-носитель данных и специально выполнен с возможностью определения в изображении-носителе данных идентификационной информации множества электрических устройств и расшифровки идентификационной информации множества электрических устройств в соответствии с заданным правилом расшифровки.

[0073] В соответствии с вариантом осуществления настоящего изобретения модуль 30 привязки дополнительно выполнен с возможностью, после завершения привязки информации учетной записи пользователя и множества электрических устройств, шифрования информации учетной записи пользователя и идентификаторов множества электрических устройств, а также загрузки зашифрованной информации учетной записи пользователя и зашифрованных идентификаторов на облачный сервер.

[0074] Согласно варианту осуществления настоящего изобретения заданное правило расшифровки соответствует правилу шифрования идентификационной информации множества электрических устройств.

[0075] Согласно варианту осуществления настоящего изобретения изображение-носитель данных представляет собой динамическое изображение. Когда информацию учетной записи пользователя не удается привязать к множеству электрических устройств, модуль 30 привязки дополнительно выполнен с возможностью уведомления пользователя о сбое привязки и обновления изображения-носителя данных.

[0076] Согласно варианту осуществления настоящего изобретения изображение-носитель данных включает одно из изображения с одномерным кодом, изображения с двумерным кодом и изображения с радиочастотной меткой.

[0077] Согласно варианту осуществления настоящего изобретения множество электрических устройств включает целевое электрическое устройство и по меньшей мере одно подключаемое электрическое устройство. Модуль 10 получения получает изображение-носитель данных и специально выполнен с возможностью: передачи через базовую станцию, после успешного подключения к сети целевого электрического устройства, идентификатора беспроводной сети и соответствующего пароля для подключаемого электрического устройства; передачи в целевое электрическое устройство информации об успешном подключении к сети и идентификатора подключаемого электрического устройства, когда подключаемое электрическое устройство было успешно подключено к сети согласно сетевому идентификатору и соответствующему паролю; и формирования целевым электрическим устройством изображения-носителя данных в соответствии с идентификатором самого целевого электрического устройства и идентификатором подключаемого электрического устройства.

[0078] Согласно варианту осуществления настоящего изобретения базовая станция и по меньшей мере одно подключаемое электрическое устройство осуществляют обмен данными с помощью беспроводной связи или Bluetooth; при этом целевое электрическое устройство и базовая станция осуществляют обмен данными с помощью проводной связи или беспроводной связи.

[0079] Согласно варианту осуществления настоящего изобретения целевое электрическое устройство представляет собой устройство для обработки белья; подключаемое электрическое устройство - это уборочная машина; а базовая станция представляет собой базовую станцию уборочной машины.

[0080] Согласно варианту осуществления настоящего изобретения устройство для обработки белья жестко соединено с базовой станцией уборочной машины; или базовая станция уборочной машины расположена внутри устройства для обработки белья.

[0081] Следует отметить, что касательно подробностей, не описанных в устройстве для привязки множества электрических устройств в вариантах осуществления настоящего изобретения, может быть сделана ссылка на способ привязки множества электрических устройств согласно вариантам осуществления настоящего изобретения, и подробности в настоящем документе опущены.

[0082] Для указанного устройства привязки множества электрических устройств согласно вариантам осуществления настоящего изобретения идентификаторы множества электрических устройств получают путем получения изображения-носителя данных с помощью модуля получения и обработки указанного изображения-носителя данных с помощью модуля обработки. Затем модуль привязки ассоциирует информацию учетной записи пользователя в приложении с идентификаторами множества электрических устройств, что позволяет связать информацию учетной записи пользователя и множество электрических устройств. Следовательно, указанное устройство позволяет одновременно привязывать информацию учетной записи пользователя и множество электрических устройств путем обработки изображения-носителя данных. Таким образом, решена проблема утомительного выполнения многочисленных операций. Кроме того, повышена эффективность привязки устройств, и улучшены впечатления пользователя от взаимодействия.

[0083] В соответствии с вариантами осуществления настоящего изобретения дополнительно предложен машиночитаемый носитель данных.

[0084] Указанный машиночитаемый носитель данных согласно вариантам осуществления настоящего изобретения имеет сохраненную на нем программу привязки множества электрических устройств. Программа привязки множества электрических устройств, когда ее выполняет процессор, реализует способ привязки множества электрических устройств, как описано выше.

[0085] Для машиночитаемого носителя данных согласно вариантам осуществления настоящего изобретения, на основе способа привязки множества электрических устройств, как описано выше, информация учетной записи пользователя может быть привязана к множеству электрических устройств одновременно посредством обработки изображения-носителя данных. Соответственно, решена проблема утомительного выполнения многочисленных операций. Кроме того, повышена эффективность привязки устройств, и улучшены впечатления пользователя от взаимодействия.

[0086] В соответствии с вариантами осуществления настоящего изобретения дополнительно предложен бытовой электроприбор.

[0087] Как показано на фиг. 4, указанный бытовой электроприбор 100 в соответствии с вариантами осуществления настоящего изобретения включает запоминающее устройство 110, процессор 120 и программу привязки множества электрических устройств, хранящуюся в запоминающем устройстве 110 и исполняемую на процессоре 120. При выполнении программы привязки множества электрических устройств процессор 120 реализует способ привязки множества электрических устройств, как описано выше.

[0088] Для бытового электроприбора согласно вариантам осуществления настоящего изобретения, на основе способа привязки множества электрических устройств, как описано выше, информация учетной записи пользователя может быть привязана к множеству электрических устройств одновременно посредством обработки изображения-носителя данных. Соответственно, решена проблема утомительного выполнения многочисленных операций. Кроме того, повышена эффективность привязки устройств, и улучшены впечатления пользователя от взаимодействия.

[0089] Следует отметить, что логика и/или этап, описанные в настоящем документе другими способами или показанные в блок-схеме, например, конкретная таблица последовательности исполняемых команд для реализации логической функции, могут быть конкретно реализованы на любом машиночитаемом носителе, который будет использован в системе выполнения команд, устройстве или оборудовании (например, системой на базе компьютеров, системой, включающей процессоры или другие системы, способные получать команды от системы выполнения команд, устройства и оборудования и выполнять команды) или использован в сочетании с системой, устройством и оборудованием для выполнения команд. Согласно описанию «машиночитаемый носитель» может представлять собой любое устройство, выполненное с возможностью включения в себя, хранения, передачи, распространения или переноса программ, которые будут использованы системой, устройством или оборудованием для выполнения команд или в связи с ними. Более конкретные примеры машиночитаемых носителей включают в качестве неисчерпывающего списка: электронное соединение (электронное устройство) с одним или несколькими проводами, переносной компьютерный диск (магнитное устройство), оперативное запоминающее устройство (ОЗУ), постоянное запоминающее устройство (ПЗУ), стираемое программируемое постоянное запоминающее устройство (СППЗУ или флэш-память), оптоволоконное устройство и портативный компакт-диск, предназначенный только для чтения (CD-ROM). Кроме того, указанный машиночитаемый носитель может даже представлять собой бумагу или другой подходящий носитель, на котором можно печатать программы, поскольку, например, бумага или другой подходящий носитель может быть просканирован оптическим способом, а затем отредактирован, расшифрован или обработан с помощью других соответствующих способов, когда это необходимо, для получения программ электрическим способом, а затем программы могут быть сохранены в компьютерном запоминающем устройстве.

[0090] Следует понимать, что каждая часть настоящего изобретения может быть реализована посредством аппаратного обеспечения, программного обеспечения, встроенного программного обеспечения или их комбинации. В приведенных выше вариантах осуществления большее количество этапов или способов может быть реализовано с помощью программного обеспечения или встроенного программного обеспечения, хранящегося в запоминающем устройстве и выполняемого соответствующей системой выполнения команд. Например, в случае аппаратной реализации, как в другом варианте осуществления, этапы или способы могут быть реализованы с помощью одной из следующих технологий или их комбинации, известных в данной области техники: дискретная логическая схема, имеющая схемы логических элементов для реализации логических функций на сигналах данных, специализированная интегральная схема с подходящими комбинированными логическими элементами, программируемая вентильная матрица (ПВМ), программируемая пользователем вентильная матрица (ППВМ) и т. д.

[0091] В приведенном техническом описании упоминание терминов «вариант осуществления», «некоторые варианты осуществления», «пример», «конкретные примеры» или «некоторые примеры» и т. д. означает, что конкретные признаки, конструкция, материалы или характеристики, описанные в связи с указанным вариантом осуществления или примером, включены по меньшей мере в один вариант осуществления или пример настоящего изобретения. В этом техническом описании схематическое представление вышеупомянутых терминов не обязательно относятся к одному и тому же варианту осуществления или примеру. Кроме того, описанные конкретные признаки, конструкции, материалы или характеристики могут быть объединены соответствующим образом в любом одном или нескольких вариантах осуществления или примерах.

[0092] Кроме того, термины «первый» и «второй» применены исключительно в описательных целях и их не следует понимать как указывающие на важность или подразумевающие ее, или неявно указывающие на количество указанных технических признаков. Следовательно, признаки, определенные с помощью терминов «первый» и «второй», могут явно или неявно включать в себя по меньшей мере один из признаков. В описании настоящего изобретения термин «множество» означает по меньшей мере два, например два, три и т. д., если конкретно не указано иное.

[0093] В настоящем изобретении, если четко не указано и не ограничено иное, такие термины, как «установить», «подключить», «подключиться к», «закрепить» и тому подобное, следует толковать в широком смысле. Например, если четко не указано и не ограничено иное, это может быть фиксированное соединение, разъемное соединение или соединение в единое целое; механическое соединение или электрическое соединение или связь; непосредственное соединение или опосредованное соединение через промежуточное звено; внутреннее соединение двух компонентов или связь путем взаимодействия между двумя компонентами. Специалистами в данной области техники конкретное значение вышеупомянутых терминов в настоящем описании может быть истолковано в соответствии с конкретными обстоятельствами.

[0094] Хотя варианты осуществления настоящего изобретения были показаны и описаны выше, следует понимать, что приведенные выше варианты осуществления являются иллюстративными, и их не следует рассматривать, как ограничивающие настоящее изобретение. Специалисты в данной области техники могут вносить в вышеупомянутые варианты осуществления изменения, модификации и замены в пределах объема настоящего изобретения.

Изобретение относится к области бытовой техники, использующей коммуникационные технологии. Техническим результатом является обеспечение одновременной привязки информации учетной записи пользователя к множеству электрических устройств. Способ содержит получение изображения-носителя данных, в котором изображение-носитель данных содержит сохранённую в нём идентификационную информацию множества электрических устройств; обработку изображения-носителя данных для получения идентификаторов множества электрических устройств и ассоциирование в приложении информации учетной записи пользователя с идентификаторами множества электрических устройств для привязки информации учетной записи пользователя к множеству электрических устройств, в котором множество электрических устройств включает целевое электрическое устройство и по меньшей мере одно подключаемое электрическое устройство; и упомянутое получение изображения-носителя данных включает формирование целевым электрическим устройством изображения-носителя данных в соответствии с идентификатором самого целевого электрического устройства и идентификатором подключаемого электрического устройства. 4 н. и 8 з.п. ф-лы, 4 ил.

1. Способ привязки информации учетной записи пользователя множества электрических устройств, содержащий:

получение изображения-носителя данных, в котором изображение-носитель данных содержит сохранённую в нём идентификационную информацию множества электрических устройств;

обработку изображения-носителя данных для получения идентификаторов множества электрических устройств и

ассоциирование в приложении информации учетной записи пользователя с идентификаторами множества электрических устройств для привязки информации учетной записи пользователя к множеству электрических устройств, в котором:

множество электрических устройств включает целевое электрическое устройство и по меньшей мере одно подключаемое электрическое устройство; и

упомянутое получение изображения-носителя данных включает:

передачу, после успешного подключения целевого электрического устройства к сети, в подключаемое электрическое устройство через базовую станцию идентификатора беспроводной сети и соответствующего пароля;

передачу информации об успешном подключении к сети и идентификатора подключаемого электрического устройства в целевое электрическое устройство, когда подключаемое электрическое устройство было успешно подключено к сети с помощью идентификатора сети и соответствующего пароля; и

формирование целевым электрическим устройством изображения-носителя данных в соответствии с идентификатором самого целевого электрического устройства и идентификатором подключаемого электрического устройства.

2. Способ по п. 1, в котором упомянутая обработка изображения-носителя данных включает:

определение идентификационной информации множества электрических устройств в изображении-носителе данных и

расшифровку идентификационной информации множества электрических устройств в соответствии с заданным правилом расшифровки.

3. Способ по п. 2, дополнительно включающий после завершения привязки информации учетной записи пользователя к множеству электрических устройств:

шифрование информации учетной записи пользователя и идентификаторов множества электрических устройств и загрузку зашифрованной информация учетной записи пользователя и зашифрованных идентификаторов на облачный сервер.

4. Способ по п. 2, в котором заданное правило расшифровки соответствует правилу шифрования идентификационной информации множества электрических устройств.

5. Способ по п. 1, в котором:

указанное изображение-носитель данных представляет собой динамическое изображение; и

указанный способ дополнительно включает, когда информацию учетной записи пользователя не удается привязать к множеству электрических устройств:

уведомление пользователя о сбое привязки и обновление изображения-носителя данных.

6. Способ по п. 1, в котором изображение-носитель данных включает одно из:

изображения с одномерным кодом, изображения с двумерным кодом и изображения с радиочастотной меткой.

7. Способ по п. 6, в котором:

базовая станция и по меньшей мере одно подключаемое электрическое устройство осуществляют обмен данными с помощью беспроводной связи или Bluetooth; и

целевое электрическое устройство и базовая станция осуществляют обмен данными с помощью проводной связи или беспроводной связи.

8. Способ по п. 7, в котором:

указанное целевое электрическое устройство представляет собой устройство для обработки белья;

указанное подключаемое электрическое устройство представляет собой уборочную машину; и

базовая станция представляет собой базовую станцию уборочной машины.

9. Способ по п. 8, в котором:

устройство для обработки белья жестко соединено с базовой станцией уборочной машины; или

базовая станция уборочной машины расположена внутри устройства для обработки белья.

10. Устройство для привязки информации учетной записи пользователя множества электрических устройств, содержащее:

модуль получения, выполненный с возможностью получения изображения-носителя данных, в котором изображение-носитель данных содержит идентификационную информацию множества электрических устройств, сохранённую в нём;

модуль обработки, выполненный с возможностью обработки изображения-носителя данных для получения идентификаторов множества электрических устройств; и

модуль привязки, выполненный с возможностью ассоциирования в приложении информации учетной записи пользователя с идентификаторами множества электрических устройств для привязки информации учетной записи пользователя к множеству электрических устройств, в котором:

множество электрических устройств включает целевое электрическое устройство и по меньшей мере одно подключаемое электрическое устройство; и

упомянутое получение изображения-носителя данных включает:

передачу, после успешного подключения целевого электрического устройства к сети, в подключаемое электрическое устройство через базовую станцию идентификатора беспроводной сети и соответствующего пароля;

передачу информации об успешном подключении к сети и идентификатора подключаемого электрического устройства в целевое электрическое устройство, когда подключаемое электрическое устройство было успешно подключено к сети с помощью идентификатора сети и соответствующего пароля; и

формирование целевым электрическим устройством изображения-носителя данных в соответствии с идентификатором самого целевого электрического устройства и идентификатором подключаемого электрического устройства.

11. Машиночитаемый носитель данных, имеющий сохраненную на нем программу привязки множества электрических устройств, причем указанная программа привязки множества электрических устройств при выполнении ее процессором реализует способ привязки множества электрических устройств по любому из пп. 1-9.

12. Бытовой электроприбор, содержащий:

запоминающее устройство;

процессор и

программу привязки для множества электрических устройств, хранящуюся в запоминающем устройстве и исполняемую на процессоре, при этом указанный процессор при выполнении программы привязки множества электрических устройств реализует способ привязки множества электрических устройств по любому из пп. 1-9.
