Способ создания огненно-звукового эффекта для отпугивания хищных животных Российский патент 2025 года по МПК A01M29/10

Предлагаемое изобретение относится к экологии в области средств защиты от диких животных, в частности к способам и устройствам образования световых и звуковых эффектов, предназначенных преимущественно для не травмирующего отпугивания диких животных при их нападении на человека, не создавая при этом опасности возникновения пожара.

В решении проблемы защиты человека определенную нишу занимает спрос на не травмирующие способы и устройства для отпугивания диких крупных животных в расширяющихся зонах деятельности человека, в том числе в местах вдали от этих зон, например, в маршрутах геологических экспедиций и туристических маршрутах, в местах сбора дикорастущих даров леса.

Известны древние способы защиты от нападения хищных зверей, путем метания в них горящих предметов. Такие способы отпугивания не устарели и в наше время, только были усовершенствованы применением огнестрельного оружия, из которого запускают в сторону животных пиротехнические элементы. Эти способы отпугивания давно применяется и стали общеизвестными. Но они обладают существенными недостатками, а именно низкой эффективностью, вероятностью серьезного ранения животного при попадании в него выпущенного заряда и вероятностью возникновения пожара от пиротехнического элемента.

Низкая эффективность заключается в следующем. Дикое животное отбегает от близкого источника огня и дыма в силу безусловного рефлекса. Наиболее вероятно, что у животного срабатывает ответная реакция только в момент падения пиротехнического заряда на землю, и оно начнет бег от источника огня и дыма в любую сторону. Например, если заряд упал на землю за животным от стрелка или срикошетил туда от земли, не исключено, что животное побежит даже в сторону стрелка. Таким образом, общеизвестный пиротехнический способ отпугивания не обеспечивает желаемого для стрелка направления бега отпугиваемого животного.

Общеизвестны способы отпугивания животных с помощью струи из аэрозольного газового баллона, которые созданы специально для защиты от диких животных. Струя из баллона способна достигнуть цели на расстоянии до 3 метров. Поэтому их применение целесообразно, когда хищник подойдет довольно близко. Зимой данный баллон поможет выиграть время при атаке шатуна, но не предотвратит нападения полностью. Выигранные 20-30 сек. можно использовать, чтобы добежать до автомобиля, укрытия. Газовый баллон также можно применять против волков, лисиц, вепря.

Общеизвестны способы, реализованные в сигнальных пистолетах, свето-шумовых пиротехнических средствах, петардах. Громкие хлопки, вспышки света, возникающие в процессе применения данных средств защиты, помогут предотвратить нападения волков почти со 100% результатом. Во-первых, резкие громкие звуки крайне чувствительны для тонкого слуха животных. Во-вторых, подобный хлопок ассоциируется у диких животных с выстрелом, а потому звери стараются сразу ретироваться. Данные средства эффективны против волков, рысей, тигров. В качестве свето-пиротехнических средств подойдут обычные новогодние петарды. Весьма удобны «петарды-лимонки», их звук довольно громкий, сопровождается вспышкой и последующим запахом гари. Однако применение сигнального пистолета или петарды против диких кабанов и медведя шатуна малоэффективно.

Одно из самых эффективных средств против диких зверей в зимнем лесу - фальшфейер, который создает яркую струю огня, продолжительный звук, запах горения, что ассоциируется у животных с самой опасной для них природной стихией - пожаром. Фальшфейер наиболее эффективен против большинства диких зверей, включая кабанов. Как и аэрозольный баллон, фальшфейер поможет выиграть время при встрече с шатуном, но не прогонит его совсем. Для максимального эффекта рекомендуют зажигать фальшфейер тогда, когда зверь подойдет на расстояния менее 5 метров.

Из всех известных способов отпугивания видно, что эффективнее всего защита от диких животных с помощью огня. Большинство зверей, действительно, боятся действия пламени и запаха дыма.

Известны способы отпугивания птиц [патенты RU №2051578,01.10.96, RU №2140151, 10.27.99 и RU №2250611, 04.27.05.], в которых предлагают запускать в сторону птиц пороховые шашки с яркими факелами, при этом шашки снабжают устройствами, генерирующими в полете звуковые колебания от набегающего потока воздуха или от исходящего через сопло огненного факела. Применительно к отпугиванию диких животных эти способы обладают теми же недостатками, которые отмечены у общеизвестного пиротехнического способа. А именно низкой эффективностью, вероятностью серьезного ранения животного при попадании в него выпущенного заряда и вероятностью возникновения пожара от пиротехнического элемента.

Известен способ [RU №2348152], отпугивания диких животных, включающий образование звуков и выбросы дымовых дуг, в котором выбросами дымовых дуг создают в воздушном пространстве между местом их выбросов и животным дымовую конфигурацию, имитирующую подвижное огромное существо, проявляющее агрессивное намерение к животному, для чего запускают поочередно дымовые заряды.

Предлагаемый способ значительно повышает эффективность отпугивания крупных диких животных от мест деятельности и временного пребывания человека. Эта достигается тем, что дымовыми дугами создают в воздушном пространстве между местом их запуска и животным дымовую конфигурацию, имитирующую подвижное огромное существо, проявляющее агрессивное намерение к отпугиваемому животному.

При выполнении условий указанного способа отпугивающее воздействие на дикое животное и принуждение его к бегу следующее. Хлопок в момент запуска заряда привлекает внимание животного. Далее отпугиваемое животное увидит простирающиеся вверх и охватывающие его с двух сторон огромные дымовые дуги. Наиболее вероятными реакциями животного будут или обострение настороженности, или оно начнет отступать подальше от непонятного и чего-то очень большого. В способе утверждают, что отпугиваемое животное воспримет происходящее как убедительное проявление агрессивных намерений огромного существа, протягивающего свои лапы - дуги к нему. Такое воздействие заставит животное отступить, оно будет стремиться убежать подальше от дымовых дуг. Для стимулирования дальнейшего бега животного, если это необходимо, запускают следующие заряды.

Недостатком указанного способа отпугивания является необходимость запуска зарядов одновременно двумя стрелками, при этом синхронная стрельба двух стрелков из двух ружей с одинаковым углом расхождения зарядов потребует большого навыка от стрелков и представляется чрезмерно затратной.

Известен способ отпугивания диких животных [RU №2396747], принятый за прототип, улучшающий способ, описанный в патенте [RU №2348152]. В прототипе обеспечивают возможность построения многоствольного оружия, несложного в изготовлении и удобного в эксплуатации одним стрелком при выполнении всех условий заявленного способа отпугивания, в частности: запуск поочередно двух пар дымовых зарядов, синхронно в каждой паре; полеты зарядов в каждой паре направлены под острым углом друг к другу; угол расхождения зарядов в первой паре превышает угол расхождения зарядов во второй паре; прицел стрельбы направлен по заданному направлению.

Недостатком указанного способа отпугивания является необходимость перезаряжания оружия для продолжения запуска зарядов, что существенно снижает эффективность отпугивания.

Технической задачей предлагаемого изобретения является обеспечение эффективного не травмирующего отпугивания всех видов диких животных за счет создания огненно-звуковых эффектов.

Технический результат, на получение которого направлено предлагаемое техническое решение, заключается в обеспечении многократного долговременного создания огненно-звуковых эффектов в заданном направлении.

Технический результат достигается тем, что в способе создания огненно-звукового эффекта для отпугивания хищных животных из емкости с горючим газом под давлением, расположенной в корпусе, выпускают и поджигают газ в накопительной камере расположенной в корпусе, при этом осуществляют кратковременное открытие запорного элемента емкости нажатием на пластину, прикрепленную одним концом к корпусу, чем обеспечивают подачу газа из емкости через трубку в накопительную камеру, продолжают нажатие пластины до срабатывания пьезоэлемента, и отпускают пластину. При этом от пьезоэлемента по проводам передается высокое напряжение на контакты, где возникает искра, которая поджигает газовоздушную смесь в накопительной камере. Происходит взрывной процесс и выброс пламени и продуктов горения в отверстие накопительной камеры. Взрывной процесс создает огненно-звуковой эффект, при этом резонатор, установленный в раструбе накопительной камеры усиливает звуковой эффект взрыва газов. После взрыва воздух через отверстия естественным путем заполняет накопительную камеру для осуществления последующих взрывных процессов.

Сопоставительный анализ признаков заявленного способа с признаками прототипа и аналогов свидетельствует о соответствии заявленного решения критерию новизны технического решения, охарактеризованного в формуле изобретения.

Из уровня техники неизвестны отличительные существенные признаки заявляемого способа, охарактеризованного в формуле изобретения, что подтверждает их соответствие условию патентоспособности «изобретательский уровень».

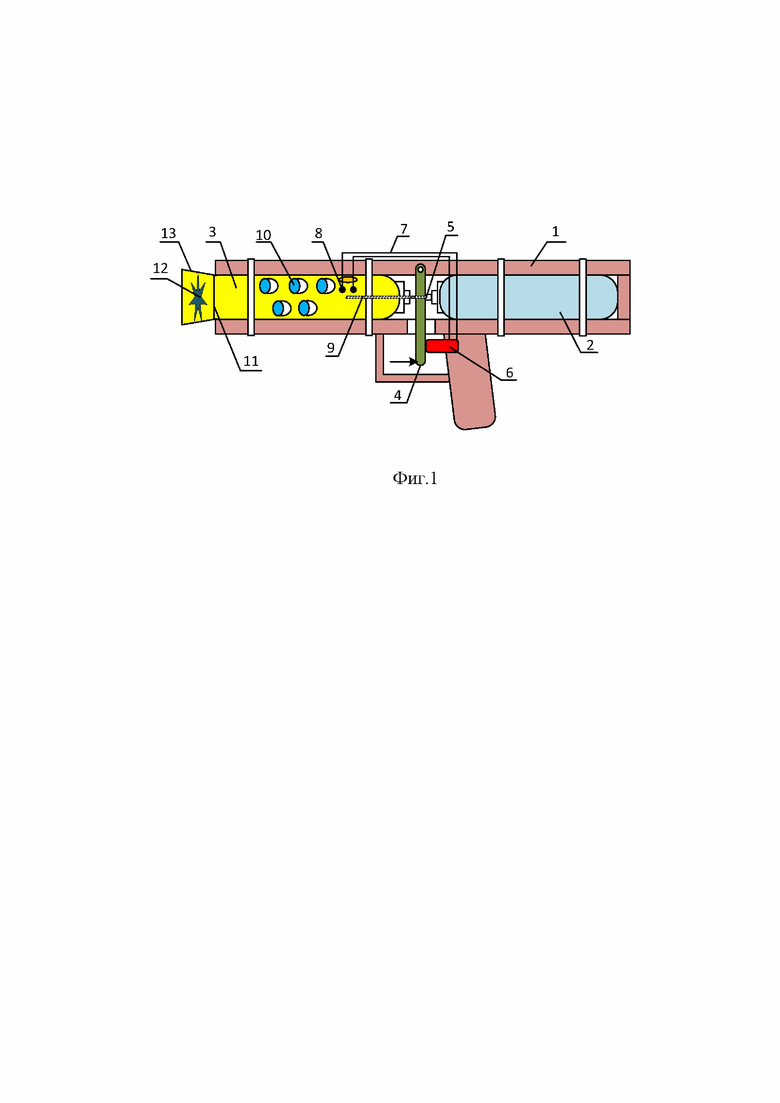

Изобретение поясняется чертежом, где на фигуре представлена схема устройства для обеспечения многократного долговременного создания огненно-звуковых эффектов в заданном направлении.

Изобретение поясняется чертежом, где на фигуре представлена схема устройства для обеспечения многократного долговременного создания огненно-звуковых эффектов в заданном направлении.

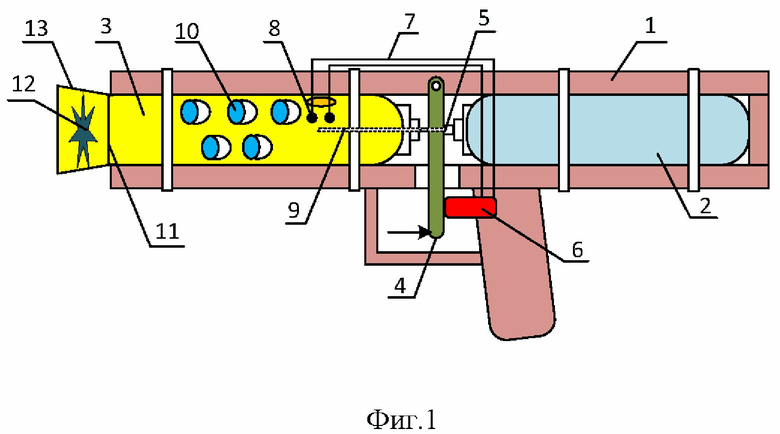

На фигуре показан корпус 1, в котором расположена емкость 2 с горючим газом под давлением, накопительная камера 3. В верхней части корпуса 1 подвижно закреплена нажимная пластина 4, которая соприкасается с запорным элементом 5 емкости 2 и с пьезоэлементом 6. Провода 7 от пьезоэлемента 6 соединены с искровыми контактами 8, которые расположены в накопительной камере 3. На выход запорного элемента 5 насажена трубка 9, второй конец которой расположен в накопительной камере 3. На поверхности камеры 3 выполнены отверстия 10 для заполнения камеры воздухом и большое отверстие 11 для выпуска расширяющихся после взрыва газов. В отверстии 11 может устанавливаться резонирующий элемент 12 в раструбе 13.

Способ реализуют следующим образом. Кратковременным нажатием на пластину 4, прикрепленную одним концом к корпусу 1, создают кратковременное открытие запорного элемента 5 емкости 2, чем обеспечивают подачу газа из емкости 2 через трубку 9 в накопительную камеру 3. Продолжают нажатие пластины 4 до срабатывания пьезоэлемента 6 и отпускают пластину 4. От элемента 6 по проводам 7 передается высокое напряжение на контакты 8, где возникает искра, которая поджигает газовоздушную смесь в камере 3. Происходит взрывной процесс и выброс пламени и продуктов горения в отверстие 11, создается огненно-звуковой эффект. Резонирующий элемент 12 в раструбе 13 усиливает звуковой эффект взрыва газов. После взрыва воздух через отверстия 10 и 11 естественным путем заполняет накопительную камеру 3. Устройство готово к созданию следующего огненно-звукового эффекта. Для создания взрывного процесса необходимо обеспечить определенное объемное соотношение газа и воздуха (например, https://otvet.mail.ru/question/213019497), которое достигается временем нажатия пластины 4.

Таким образом, предлагаемый способ обеспечивает решение технической задачи - обеспечение эффективного не травмирующего отпугивания всех видов диких животных за счет создания огненно-звуковых эффектов при получении технического результата, который заключается в обеспечении многократного долговременного создания огненно-звуковых эффектов в заданном направлении. Долговременность обеспечивается объемом газа в емкости 2. При полностью заполненной газом емкости 2 (500 мл) количество взрывных процессов более 100.

Изобретение относится к экологии в области средств защиты от диких животных. Способ создания огненно-звукового эффекта для отпугивания хищных животных, характеризующийся тем, что из корпуса 1, в котором расположена емкость 2 с горючим газом под давлением и накопительная камера 3, выпускают и поджигают газ, при этом осуществляют кратковременное открытие запорного элемента 5 емкости 2 нажатием на пластину 4, прикрепленную одним концом к корпусу 1, чем обеспечивают подачу газа из емкости 2 через трубку 9 в накопительную камеру 3, продолжают нажатие пластины 4 до срабатывания пьезоэлемента 6 и отпускают пластину 4, при этом от элемента 6 по проводам 7 передается высокое напряжение на контакты 8, где возникает искра, которая поджигает газовоздушную смесь в камере 3, происходит взрывной процесс и выброс пламени и продуктов горения в отверстие 11, который создает огненно-звуковой эффект, при этом резонатор 12, установленный в раструбе 13, усиливает звуковой эффект взрыва газов, затем после взрыва воздух через отверстия 10 и 11 естественным путем заполняет накопительную камеру 3 для осуществления последующих взрывных процессов. Изобретение позволяет обеспечить многократное долговременное создание огненно-звуковых эффектов в заданном направлении. 1 ил.

Способ создания огненно-звукового эффекта для отпугивания хищных животных, характеризующийся тем, что из корпуса 1, в котором расположена емкость 2 с горючим газом под давлением и накопительная камера 3, выпускают и поджигают газ, при этом осуществляют кратковременное открытие запорного элемента 5 емкости 2 нажатием на пластину 4, прикрепленную одним концом к корпусу 1, чем обеспечивают подачу газа из емкости 2 через трубку 9 в накопительную камеру 3, продолжают нажатие пластины 4 до срабатывания пьезоэлемента 6 и отпускают пластину 4, при этом от элемента 6 по проводам 7 передается высокое напряжение на контакты 8, где возникает искра, которая поджигает газовоздушную смесь в камере 3, происходит взрывной процесс и выброс пламени и продуктов горения в отверстие 11, который создает огненно-звуковой эффект, при этом резонатор 12, установленный в раструбе 13, усиливает звуковой эффект взрыва газов, затем после взрыва воздух через отверстия 10 и 11 естественным путем заполняет накопительную камеру 3 для осуществления последующих взрывных процессов.
