Установка очистки сточных вод и оборотного водоснабжения Российский патент 2025 года по МПК C02F1/52 C02F3/00 C02F9/00 B60S3/04

Описание патента на изобретение RU2834524C1

Изобретение относится к установкам для очистки воды при мойке транспортных средств с системой оборотного водоснабжения на автостоянках, автозаправочных станциях, в ремонтных фирмах и других предприятиях автосервиса, сохраненяющих качество воды на мойку автомобилей и обеспечивающих оборотное водоснабжение и автономность устройства.

На практике используют систему оборотного водоснабжения для автомойки, работающую по циркуляционному принципу. Оборотные системы водоснабжения автомоек работают в замкнутом цикле. Главным их элементом является очистные сооружения, благодаря которым и появляется возможность повторного использования воды. Их работа минимизирует образование отходов, что в свою очередь сводит к нулю возможность сброса неочищенных стоков в естественные водоёмы. Отработанная вода сливается в герметичный резервуар под полом мойки, из которого погружным насосом подаётся на очистную систему. Однако известные системы имеют низкий уровень возвратного водооборота, недостаточную автономность установок.

Известна система очистки оборотной воды при мойке автомобилей, включающая первую емкость - для сбора сточной воды; камеру коагуляции для физико-химической очистки воды; первый трубопровод со встроенным первым насосом, всасывающая линия которого соединена через сетчатый фильтр с первой емкостью, а нагнетательная линия - с камерой коагуляции; камеру флотации с механизмом удаления пены с поверхности воды и приемным лотком для вывода пены в емкость для пены; второй трубопровод со встроенным вторым насосом, всасывающая линия которого соединена с камерой коагуляции, а нагнетательная - с камерой флотации; вторую емкость - для технической воды, очищенной в камерах коагуляции и флотации; третий трубопровод со встроенным третьим насосом, всасывающая линия которого подсоединена к камере флотации выше ее донной части, а нагнетательная линия через фильтр грубой очистки воды соединена со второй емкостью; третью емкость - для чистой воды; четвертый трубопровод со встроенным в нее четвертым насосом, всасывающая линия которого подсоединена ко второй емкости выше ее донной части, а нагнетательная линия через фильтр тонкой очистки соединена с третьей емкостью; насос высокого давления, всасывающая линия которого подсоединена через трехходовой кран ко второй с третьей емкостям, а нагнетательная линия - к гидромонитору. Нагнетательная линия второго трубопровода соединена с камерой флотации выше ее донной части через управляемый кран; донная часть камеры коагуляции соединена с первой емкостью трубопроводом со встроенным в него управляемым краном; к камере флотации подсоединена всасывающая линия пятого трубопровода со встроенным в него насосом, нагнетательная линия которого подсоединена выше донной части камеры флотации, при этом в нагнетательной линии пятого трубопровода встроен, по меньшей мере, один эжектор с патрубком для подвода атмосферного воздуха и сатуратор; вторая емкость соединена с верхней частью камеры флотации шестым трубопроводом со встроенным насосом, обеспечивающим поддержание в камере флотации заданного уровня воды и пены (патент RU № 104936, опубл. 27.05.2011).

Недостатком известной системы является узкая область применения из-за отсутствия бактериологической подсистемы фильтрации и системы ультрафиолетовой обработки, обеспечивающих избавление от неприятных запахов прошедшей очистки воды, вызванных содержанием в них бактерий, что снижает эффективность очистки сточных вод. Снижение качества очистки воды не позволяет устанавливать мойки без привязки к канализационным системам, что снижает их мобильность и качество установки, требуется постоянный долив воды, что, во-первых, увеличит расход воды и во-вторых, будет негативно сказываться на экологичности. Отсутствие достаточной очистки воды увеличивает количество сливов и необходимость частых откачек, в случае, если нет подключения к канализации, что увеличивает затраты в связи с потребностью постоянного заказа «специализированного транспорта» - илососа.

Известна установка очистки и обеззараживания сточных вод прачечных и подготовки их к оборотному водоснабжению, включающая в себя технологически последовательно связанные между собой емкость с насосом и патрубками для приема сточных вод, многоступенчатый фильтр для очистки от механических примесей, накопительную емкость очищенной жидкости, связанную с источником ультрафиолетового облучения, и средство для возврата очищенной жидкости в производственный цикл. Емкость для приема сточных вод снабжена датчиком уровня, многоступенчатый фильтр состоит из вибрационного фильтра, который оборудован датчиком расхода и соединен с термоизолированной первой накопительной емкостью для очищенной с его помощью жидкости, оборудованной теплообменником, датчиками уровня и температуры, и связанного с ним через содержащую насос и датчики давления систему поддержания давления керамического фильтра, соединенного с накопительной емкостью с водой для его промывки и связанного через источник ультрафиолетового излучения и датчики расхода со второй термоизолированной накопительной емкостью для очищенной и обеззараженной воды, соединенной вторым входом с источником смягченной чистой воды и служащей источником оборотного водоснабжения для прачечных, при этом имеется снабженный устройством индикации модуль управления, входы которого соединены со всеми датчиками, а выходы - с кранами, насосами, теплообменником (патент RU № 2585182, опубл. 27.05.2016).

Недостатками являются узкая область применения только для прачечных, а для использования на автомойке отсутствуют отстойники для твердых примесей, также бактериологической подсистемы фильтрации, которая позволяет избавиться от неприятных запахов прошедшей очистки воды, вызванных содержанием в них бактерий. Данный параметр чрезвычайно важен для автомоек, поскольку напрямую связан с удовлетворенностью клиента результатом мойки. А также повышенные расходы на постоянный долив воды.

Известна система оборотного водоснабжения для мойки автомашин, содержащая накопительную емкость, в которую самотеком поступают сточные воды и из которой подаются насосом в установленный на постаменте двухсекционный реактор, куда насосом-дозатором также подается рабочий раствор коагулянта, например сульфата алюминия. Перемешивание среды в реакторе осуществляется с помощью сжатого воздуха от компрессора, а для периодической очистки реактора предусмотрен диафрагменный насос, работающий на сжатом воздухе от компрессора. Накопившийся осадок транспортируется в сборник шлама, причем из реактора стоки самотеком по магистрали поступают на флотатор, где происходит образование флотошлама, который периодически удаляется с поверхности жидкости в сборник шлама, откуда он по мере накопления поступает на утилизацию, а вода из флотатора самотеком поступает в накопительную емкость, а из нее насосом подается на сорбционные фильтры грубой очистки, в которых происходит удаление остаточных взвешенных веществ. Фильтры грубой очистки периодически, в автоматическом режиме промываются обратным током со сбросом загрязнений в накопительную емкость. После фильтров грубой очистки очищенная вода поступает в накопительную емкость, откуда насосом по магистрали подается на мойку автомашин как техническая вода, а излишки воды из накопительной емкости насосом подаются на сорбционный фильтр тонкой очистки, в котором происходит финишная доочистка воды до норм предельно допустимых концентраций, при этом фильтр тонкой очистки периодически, в автоматическом режиме промывается обратным током со сбросом загрязнений по магистрали в накопительную емкость, а после фильтра тонкой очистки очищенная вода под остаточным давлением сбрасывается в водоем (патент RU № 2452689, опубл. 10.06.2012). Технический результат - повышение эффективности очистки сточных вод и производительности системы в целом.

Недостатком является узкая область применения из-за отсутствия бактериологической подсистемы фильтрации и системы ультрафиолетовой обработки, обеспечивающих избавление от неприятных запахов прошедшей очистки воды, вызванных содержанием в них бактерий, что снижает эффективность очистки сточных вод, а также повышенные расходы на постоянный долив воды.

Наиболее близким техническим решением является система оборотного водоснабжения для мойки автомашин, содержащая технологическое оборудование, связанное системой трубопроводов с аппаратами очистки сточной воды, включающее в себя накопительную емкость, в которую самотеком поступают сточные воды, насос для подачи воды из накопительной емкости в химический реактор, компрессор для перемешивания среды в химический реакторе, насос-дозатор рабочего раствора коагулянта, флотатор, накопительную емкость для сбора очищенной воды после флотатора, фильтры грубой предварительной очистки и тонкой финальной очистки, накопительную емкость для сбора очищенной воды после фильтров грубой очистки, диафрагменный насос и сборник шлама (патент RU № 2523802, опубл. 27.07.2014). Применение сорбционных аппаратов позволяет повысить эффективность очистки сточных вод и производительность системы в целом.

Недостатками установки являются:

низкий КПД при использовании компрессора для подачи сжатого воздуха для перемешивания среды в физическом реакторе, низкий срок межремонтного периода работы компрессора;

низкая эффективность работы установки из-за отсутствия возможности исключения бактериологической среды, ведущей к неприятному запаху оборотной воды. Наличие флотатора в прототипе не позволяет избавиться от образования в накопительных емкостях бактериологической среды, ведущей к неприятному запаху оборотной воды. Низкий уровень автономности;

узкая область применения из-за отсутствия возможности избавления от неприятных запахов прошедшей очистки воды, вызванных содержанием в них бактерий, что снижает эффективность очистки сточных вод. Данный параметр чрезвычайно важен для автомоек, поскольку напрямую связан с удовлетворенностью клиента результатом мойки;

длительное применение оборотного водоснабжения при мойке транспортных средств приводит к необходимости постоянного долива воды, что, во-первых, увеличивает расход воды. и, во-вторых, будет негативно сказываться на экологичности, а также вывоза шлама, в случае, если нет подключения к канализации, что увеличивает затраты в связи с потребностью постоянного заказа специализированного транспорта, что увеличивает затраты на обслуживание и трудоёмкость эксплуатации устройства, не позволяет устанавливать мойку без привязки к канализационным системам, что снижает их мобильность и качество установки.

Техническими результатами изобретения являются расширение технологической возможности, обеспечивающей повышение качества очистки сточных вод и оборотного водоснабжения за счет исключения развития бактериологической среды, предотвращения образования неприятных запахов, повышение эффективности работы установки за счет исключения необходимости периодического долива воды, снижения необходимости частого удаления шлама, обеспечения мобильности установки, повышения экологичности эксплуатации установки, повышения автономности установки и межремонтного срока службы, снижения расходов при эксплуатации установки. А также расширение технических средств для очистки сточных вод и оборотного водоснабжения.

Технические результаты достигаются установкой очистки сточных вод и оборотного водоснабжения, содержащей технологическое оборудование, связанное системой трубопроводов с аппаратами очистки сточной воды, включающими в себя накопительную сборную емкость, в которую самотеком поступают сточные воды, насос для подачи воды из емкости в химический реактор, насос-дозатор рабочего раствора коагулянта, насос для подачи воды на фильтр грубой очистки, накопительную емкость для сбора очищенной воды после фильтра грубой очистки.

Новым является то, что установка дополнительно содержит биореактор, выполненный в виде пластиковой трехсекционной емкости, оснащенной датчиками уровня, пеноотводом и носителем биологической массы, между химическим реактором и биореактором установлен насос и фильтр механической очистки, между биореактором и накопительной емкостью установлен насос и фильтр грубой очистки, как минимум одна накопительная емкость для сбора очищенной воды содержит ультрафиолетовый обеззараживатель и аэратор, поплавковый выключатель.

Также новым является то, что накопительная сборная емкость выполнена в виде поддона/песколовки многосекционной камеры, выполненной из полипропилена, и расположена непосредственно под металлическим полом моечного бокса, имеющего наклон в 1 градус, а накопительная емкость расположена с обратным наклоном в 5 градусов.

Также новым является то, что накопительная сборная емкость и химический реактор соединены двумя трубопроводами и на каждом установлены насосы для подачи воды из накопительной сборной емкости в химический реактор.

Также новым является то, что химический реактор выполнен в виде вертикальной емкости объемом 1800 л из полипропилена.

Также новым является то, что химический реактор снабжен датчиками уровня.

Также новым является то, что фильтр механической очистки и фильтр грубой очистки представляют собой самопромываемую колонну с силикатным наполнителем.

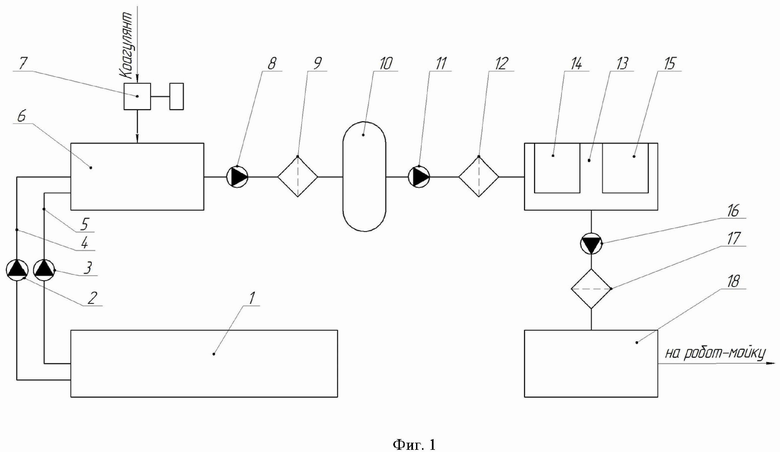

На фиг. 1 представлена схема установки очистки сточных вод и оборотного водоснабжения.

На чертеже представлена схема установки очистки сточных вод и оборотного водоснабжения, содержащая технологическое оборудование, связанное системой трубопроводов с аппаратами очистки сточной воды, содержащее накопительную сборную емкость 1 (фиг. 1), два насоса 2 и 3 для подачи воды по двум трубопроводам 4 и 5 из накопительной емкости 1 в химический реактор 6, дозирующий насос 7, насос 8 для подачи воды из химического реактора 6 в фильтр механической очистки 9 и биореактор 10, насос 11 для подачи воды из биореактора 10 в фильтр грубой очистки 12 и как минимум в одну накопительную емкость 13, содержащую ультрафиолетовый обеззараживатель 14 и аэратор 15, насос 16 для подачи воды из накопительной емкости 13 на установку обратного осмоса 17 и технологическую емкость 18 для подачи на робот-мойку.

Сущность изобретения заключается в следующем.

Установка очистки сточных вод и оборотного водоснабжения содержит систему трубопроводов с аппаратами очистки сточной воды, включающее в себя накопительную емкость 1 (фиг. 1), в которую самотеком поступают сточные воды, два насоса 2 и 3 для подачи воды из накопительной емкости 1 по трубопроводам 4 и 5 в химический реактор 6, обеспечивающие повышение эффективности работы установки, насос-дозатор 7 рабочего раствора коагулянта, насос 8 для подачи воды на фильтр механической очистки 9.

Установка дополнительно содержит биореактор 10, выполненный в виде пластиковой трехсекционной емкости, оснащенной датчиками уровня в каждой секции, пеноотводом и носителем биологической массы. Выполнение биореактора в виде пластиковой трех-секционной емкости обеспечивает автономность и мобильность установки, увеличивает межремонтный срок службы установки. Пеноотвод размещен вдоль задней стенки биореактора шириной, например 51 мм, высотой, обеспечивающей сползание, образующейся в биореакторе, пены. Носитель биомассы выполнен в форме рамки из лески или проволоки, где размножаются бактерии отвечающие за очистку воды и размещен внутри биореактора равномерно по высоте. Биореактор исключает возможность развития бактериологической среды.

Фильтр механической очистки 9 установлен между химическим реактором 6 и биореактором 10. Насос 11 установлен между биореактором 10 и фильтром грубой очистки 12 для подачи воды в как минимум одну накопительную емкость 13. Фильтр механической очистки 9 представляет собой самопромываемую колонну с силикатным наполнителем. Фильтр грубой очистки 12 представляет собой самопромываемую колонну с силикатным наполнителем (в засыпных механических фильтрах установки применены автоматические клапаны переключения потоков, например Runxin F67P1).

Накопительная емкость 13 для сбора очищенной воды после фильтра грубой очистки содержит ультрафиолетовый обеззараживатель 14 и аэратор 15. Ультрафиолетовые лампы закреплены во влагозащитных коробах класса IP65 и установлены над поверхностью воды. В качестве аэратора 15 используют поршневой компрессор с погружной ответной частью, расположенной внутри накопительной емкости подготовленной воды 13. В качестве ультрафиолетового обеззараживателя 14 используют верхний блок ультрафиолетовых ламп, например лампы Pondtech JF 40. В качестве аэратора 15, например аэратор Hailea. Пузырьки воздуха за счет аэрлифта обеспечивают циркуляцию воды вдоль ультрафиолетовых ламп, одновременно насыщаясь озоном, обеспечивая предотвращение образования неприятных запахов при значительных перерывах в работе установки. Накопительные емкости содержат поплавковые выключатели или датчики уровня, предотвращающие переполнение. Объем накопительной емкости равен 2000 л.

Химический реактор выполнен в виде вертикальной емкости объемом 1800 л из полипропилена, обеспечивающего автономность и мобильность установки, увеличение межремонтного срока службы установки. Химический реактор снабжен датчиками уровня, дозаторами реагентов, автоматически регулируемым уровнем водозабора.

Последовательное размещение химического реактора, фильтра механической очистки, биореактора, фильтра грубой очистки, накопительной емкости, включающей ультрафиолетовый обеззараживатель и аэратор, технологической емкости иустройства обратного осмоса обеспечивают повышение эффективности работы установки.

Емкости 6, 10, 13, 18 установки выполнены закрытыми.

Дополнительно установка снабжена центральным модулем управления, включающим блок управления и автоматики, обеспечивающим управление установкой из центра управления.

Предлагаемая конструкция установки, размещение и соединение оборудования обеспечивают повышение качества очистки сточных вод и оборотного водоснабжения за счет исключения развития бактериологической среды, предотвращения образования неприятных запахов. Эффективность работы установки повышается за счет исключения необходимости периодического долива воды, снижения необходимости частого удаления шлама, что обеспечивает повышение экологичности эксплуатации установки, обеспечения мобильности установки, повышения автономности установки и межремонтного срока службы, и как следствие ведет к снижению расходов при эксплуатации установки.

Установка очистки сточных вод и оборотного водоснабжения работает в следующей последовательности.

В исходном состоянии все краны (они находятся на каждой ступени очистки) закрыты, автомат в центре управления выключен. Для начала работы нужно включить автомат питания.

Сточная вода с моечного бокса автомойки самоизливом подается в накопительную сборную емкость 1. Накопительная сборная емкость 1 выполнена в виде поддона/песколовки многосекционной камеры, выполненной из полипропилена, и расположена непосредственно под полом моечного бокса. За счет разницы углов наклона металлического пола бокса в 1 градус и обратного наклона камеры сборной емкости в 5 градусов происходит повышение эффективности осаждения твердых остадков на протяжении движения воды по секциям накопительной сборной емкости 1 до насосов 2 и 3. Предварительно прошедшая грубую очистку и отстаивание в поддоне/песколовке установки сточная вода подается двумя параллельно установленными насосами 2 и 3 мощностью 1.2 кВт по двум трубопроводам 4 и 5 диаметром 32 мм в химический реактор 6.

Ступенчатый процесс фильтрации активируется автоматически при достижении минимального уровня жидкости в химическом реакторе 6. После попадания воды в химический реактор 6, представляющий из себя полипропиленовую емкость объемом 1800 л, одновременно в воду дозируется реагент-коагулянт с помощью дозирующего насоса 7. Объем реагента-коагулянта напрямую привязан к плановому показателю 40 моек в день по 300 литров необходимой оборотной воды. Химический реактор 6 снабжен датчиками уровня, дозаторами реагентов, автоматически регулируемым уровнем водозабора и отводом для слива шлама.

В установке могут применяться различные типы жидких коагулянтов. Основное требование к коагулянту - возможность работать в широком диапазоне рH. По умолчанию используют раствор сульфата алюминия. Количество дозируемого реагента-коагулянта изменяют в зависимости от марки коагулянта, его формы: жидкая или порошок электронным регулятором на блоке управления. Дозировка при начальной регулировке устанавливается 150 г коагулянта на 1 куб воды. При использовании других типов коагулянта, необходимо провести настройку дозатора. Настройка дозатора происходит в следующем порядке: поскольку оптимальная дозировка коагулянта зависит от многих факторов, в том числе и от температуры воды, химического состава взвесей, периодически может потребоваться эмпирическое определение рабочей дозы коагулянта. Оптимальная дозировка определяется путём отбора проб во сремя заполнения химического реактора. Из крана для отбора проб в прозрачные eмкocти набираются несколько пpoб при разных установках дозатора с шагом 3-5 ед. (5-6 шт). Емкости oставляют в покое на 20 минут, после чего визуально оценивают качество осветления воды и плотность выпавшего осадка. Пocлe этого на регуляторе дозировки выставляют то значение, при котором была отобрана лучшая по реакции проба. Аналогичным способом определяется оптимальная дозировка флокулянта.

В процессе обработки оборотной воды химическими реагентами в нижней части реактора оседает шлам. Шлам сбрасывается автоматически через клапан отвод для слива шлама, размещенный на дне реактора, управляемый из центрального модуля, один раз в полгода. Временные промежутки для процессов задаются в центре управления.

Перекачка автоматически отключается при достижении максимального уровня в химическом реакторе 6. Через 30 секунд начинают дозировку флокулянта с помощью насоса дозатора 7. В химическом реакторе происходит процесс обработки воды химическими реагентами.

Далее оборотная вода подается насосом 8 по трубопроводу в биореактор 10 через фильтр механической очистки 9, представляющий собой самопромываемую колонну с силикатным наполнителем. Показания манометра на насосе 8 в режиме фильтрации при нормальном состоянии фильтрующего состава находятся в пределах 1,5-2 бар. Если показания манометра превышают 2,5 бар, запускают цикл регенерации фильтра 9.

Биореактор 10 выполнен в виде пластиковой трех-секционной емкости объемом 6000 л, оснащенной датчиками уровня, аэратором, пеноотводом и носителем биологической массы. Пеноотвод выполнен в реакторе в виде двойной задней стенки, пена выдавливается в нее естественным давлением и стекает вниз. Носитель биомассы выполнен, например в форме рамки из лески или проволоки, где размножаются бактерии отвечающие за биологическую очистку В биореакторе происходит частичное удаление ПAB из воды за счет микробиологической деструкции. После культивации достаточного количества закрепленной аэробной микрофлоры на носителях в биоракторе расщепляется до 90% ПAB в рабочем диапазоне температур (15-24°С). О концентрации ПAB в воде судят по уровню пенообразования при аэрации. Аэрацию в биореакторе отключать можно не более, чем на сутки во избежание гибели микрофлоры в результате кислородного голодания. ПAB из сточных вод на начальном этапе эксплуатации установки (запуск биореактора, расселение микрофлоры на носителях) частично удаляется с пеной через пеноотвод в шламосборник, где пена гасится пеногасителем. В дальнейшем нужда в пеносборнике и пеногасителе отпадает. Важно: после запуска биореактора не допустимо попадание в него воды, содержащей дезинфицирующие средства (хлор, перекись водорода и т.д.).

Из биореактора 10 насосом 11 оборотная вода подается по трубопроводу в накопительную емкость 13 через фильтр грубой очистки 12. Фильтр грубой очистки 12 представляет собой самопромываемую колонну с силикатным наполнителем (в засыпных механических фильтрах установки применены автоматические клапаны переключения потоков Runxin F67P1).

Установка содержит как минимум одну накопительную емкость, оснащенную ультрафиолетовым обеззараживателем 14 и аэратором 15. Ультрафиолетовые лампы закреплены во влагозащитных коробах класса IP65 и установлены над поверхностью воды. В качестве аэратора 15 используют поршневой компрессор с погружной ответной частью, расположенной внутри емкости подготовленной воды 13. В качестве ультрафиолетового обеззараживателя 14 используют верхний блок ультрафиолетовых ламп. Пузырьки воздуха за счет аэрлифта обеспечивают циркуляцию воды вдоль ультрафиолетовых ламп, одновременно насыщаясь озоном, обеспечивая предотвращение образования неприятных запахов при значительных перерывах в работе установки. Накопительные емкости содержат поплавковые выключатели или датчики уровня, предотвращающие переполнение. При достижении максимального уровня жидкости в накопительной емкости, процесс фильтрации автоматически приостанавливается и возобновляется, когда происходит разбор оборотной воды и уровень понижается.

Финальная опциональная стадия очистки включает подачу оборотной воды из накопительной емкости 13 на установку обратного осмоса 17 насосом 16 и перекачка в технологическую емкость 18. Из емкости 18 воду подают на робот-мойку. Данная опция может быть использована в случае повышенных требований к воде на роботизированных мойках разных типов. В иных случаях подача осуществляется непосредственно из накопительной емкости готовой воды 13.

Центральный модуль управления выполнен на программируемом логическом контроллере «Овен», включает блок управления и автоматики.

Насосы, обеспечивающие перекачку воды между реакторами, например производства компании Unipump. Сечение всех труб, примененных в системе равно 32 мм.

Предлагаемая компоновка технологического оборудования установки очистки сточных вод и оборотного водоснабжения обеспечивает расширение технологической возможности процесса, обеспечивающего повышение качества очистки сточных вод и оборотного водоснабжения за счет последовательного размещения накопительной сборной емкости - химического реактора фильтра - фильтра механической очистки - биореактора - фильтра грубой очистки - накопительных емкостей с ультрафиолетовыми обеззараживателями и аэраторами - установки обратного осмоса - центра управления, исключающего развитие бактериологической среды и обеспечивающего очистку воды до требований нормативных документов к качеству воды на мойку автомобилей. Предлагаемая установка обеспечивает повышение эффективности работы установки за счет исключения необходимости периодического долива воды, повышения срока работы установки между удалением шлама от полугода, обеспечения мобильности установки, повышения экологичности эксплуатации установки, повышения межремонтного срока службы, снижения расходов при эксплуатации установки. Установка очистки сточных вод и оборотного водоснабжения обеспечивает систему оборотного водоснабжения автомоек и очистку воды до требований нормативных документов (ГОСТ17.1.1.04-80) к качеству воды на мойку автомобилей. Степень очистки стока повышается за счет предлагаемой конструкции установки, в которую интегрирован биологический модуль, а также предусмотрена возможность предварительного коагулирования сточной воды.
