РАСПЫЛИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ РАСПЫЛЕНИЯ ФАРМАЦЕВТИЧЕСКОГО ПОРОШКА И СПОСОБ ЕГО ИСПОЛЬЗОВАНИЯ Российский патент 2025 года по МПК A61M11/02

Область техники, к которой относится изобретение

Настоящее изобретение относится к распылительному устройству для распыления порошка и более конкретно - к распылительному устройству для распыления порошка, усовершенствованному с целью предотвращения изгиба катетера, устранения образования мелкораспыленной струи порошка и исключения утечки порошка во время распыления.

Уровень техники

Желудочно-кишечное кровотечение представляет собой клиническое повреждение, часто встречающееся в клинической практике, при этом более, чем 80% желудочно-кишечных кровотечений возникают в верхнем отделе желудочно-кишечного тракта. Верхнее желудочно-кишечное кровотечение является повреждением, при котором происходит рвота с кровью или возникает кровянистый стул вследствие кровотечения из пораженных участков пищевода, желудка и двенадцатиперстной кишки. При верхнем желудочно-кишечном кровотечении более, чем 90% кровоточивых участков могут быть идентифицированы при помощи эндоскопии, а 40-50%, как известно, вызываются кровотечением из язвы желудка или двенадцатиперстной кишки. В последнее время широкое распространение получили полипэктомия желудка или толстой кишки, резекция слизистой оболочки при лечении раннего рака желудка и колоректального рака и лечебные эндоскопические процедуры. Однако кровотечение во время или после этих процедур требует экстренного хирургического вмешательства или даже приводит к летальному исходу. Гемостаз с применением эндоскопа используется для лечения кровотечений во время операции, желудочно-кишечных кровотечений и кровотечений, возникающих во время отбора тканей для биопсии. Гемостаз с применением эндоскопа представляет собой метод гемостаза, при котором эндоскопическую трубку (катетер) вводят в организм вблизи повреждения слизистой оболочки, которой требуется гемостаз, а затем через катетер подают и распыляют кровеостанавливающий препарат в виде порошка. Для этой цели разработаны различные типы распылителей фармацевтических порошков.

Однако устройства для распыления порошка, разработанные до настоящего времени, имеют следующие недостатки: даже в тех случаях, когда не требуется распыление порошка, наблюдается образование мелкораспыленной струи, когда порошок распыляется тонкой струей, что приводит к засорению конца катетерной трубки, а в процессе работы после присоединения тонкого катетера к устройству для распыления порошка катетер изгибается, что приводит к некорректному распылению порошка или к повреждению трубки катетера. Кроме того, имеет место требование пользователя о том, чтобы обеспечить функцию прекращения и возобновления распыления порошка во время выполнения процедуры по желанию пользователя. В соответствии с этим существует потребность в разработке усовершенствованной формы распылительного устройства для распыления фармацевтического порошка.

Раскрытие сущности изобретения

Как указано выше, авторы настоящего изобретения провели интенсивную исследовательскую работу, чтобы получить усовершенствованную форму распылительного устройства для распыления фармацевтического порошка с целью устранения вышеуказанных недостатков. В результате настоящее изобретение было осуществлено за счет введения колпачка трубки в форме фаллопиевой трубы и поворотного клапана для открытия и закрытия с целью обеспечения полного контроля потока фармацевтического порошка.

Соответственно, одним аспектом настоящего изобретения является обеспечение усовершенствованного распылительного устройства для распыления фармацевтического порошка, содержащего вышеописанную конструкцию.

Другой аспект настоящего изобретения заключается в том, чтобы обеспечить способ применения распылительного устройства для распыления фармацевтического порошка, описанный выше.

Согласно одному аспекту настоящего изобретения обеспечено распылительное устройство 1 для распыления фармацевтического порошка, содержащее:

(а) соединительное устройство (100) для контейнера лекарственного препарата, выполненное с возможностью прикрепления к нему контейнера для фармацевтического порошка;

(б) корпус (200), содержащий первую транспортировочную трубку (201), сообщающуюся с соединительным устройством (100) для контейнера лекарственного препарата, чтобы обеспечить возможность прохождения через нее фармацевтического порошка, поступающего из контейнера для фармацевтического порошка, и вторую транспортировочную трубку (202), сообщающуюся с первой транспортировочной трубкой (201), чтобы выпускать фармацевтический порошок вместе с воздухом, при этом концы второй транспортировочной трубки (202) соединяются с участком (203) крепления катетера и отверстием (204) для впуска воздуха, соответственно; и

(в) управляющий клапан (300), расположенный посредине первой транспортировочной трубки корпуса и служит для управления потоком фармацевтического порошка.

Согласно другому аспекту настоящего изобретения обеспечен способ применения распылительного устройства для распыления фармацевтического порошка, при этом указанный способ содержит следующие операции:

(i) соединение воздуходувного устройства (2) с отверстием (204) для впуска воздуха в распылительное устройство для распыления фармацевтического порошка;

(ii) соединение колпачка (400) трубки и катетера с участком (203) крепления катетера;

(iii) соединение контейнера, содержащего фармацевтический порошок, с соединительным устройством (100) для контейнера лекарственного препарата;

(iv) включение подачи порошка воздуходувным устройством (2); и

(v) управление положением открытия/закрытия управляющего клапана и распыление фармацевтического порошка.

Настоящее изобретение относится к распылительному устройству для распыления фармацевтического порошка, имеющему вышеуказанную конструкцию, при этом данное распылительное устройство может предотвращать изгиб катетера и распылять фармацевтический порошок без образования мелкораспыленной струи порошка.

Краткое описание чертежей

Указанные выше и другие аспекты, характеристики и достоинства настоящего изобретения станут более очевидными из приведенного далее подробного описания со ссылками на прилагаемые чертежи, на которых представлены:

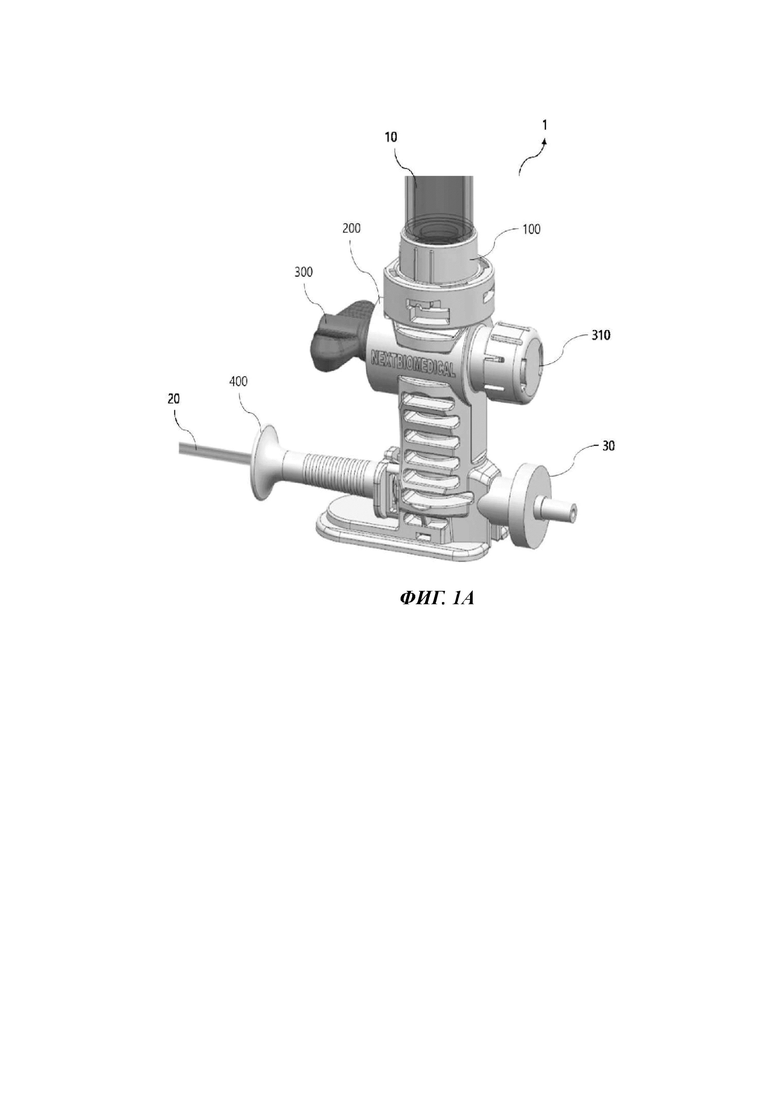

Фиг. 1А - вид в аксонометрии распылительного устройства для распыления фармацевтического порошка согласно одному варианту осуществления настоящего изобретения.

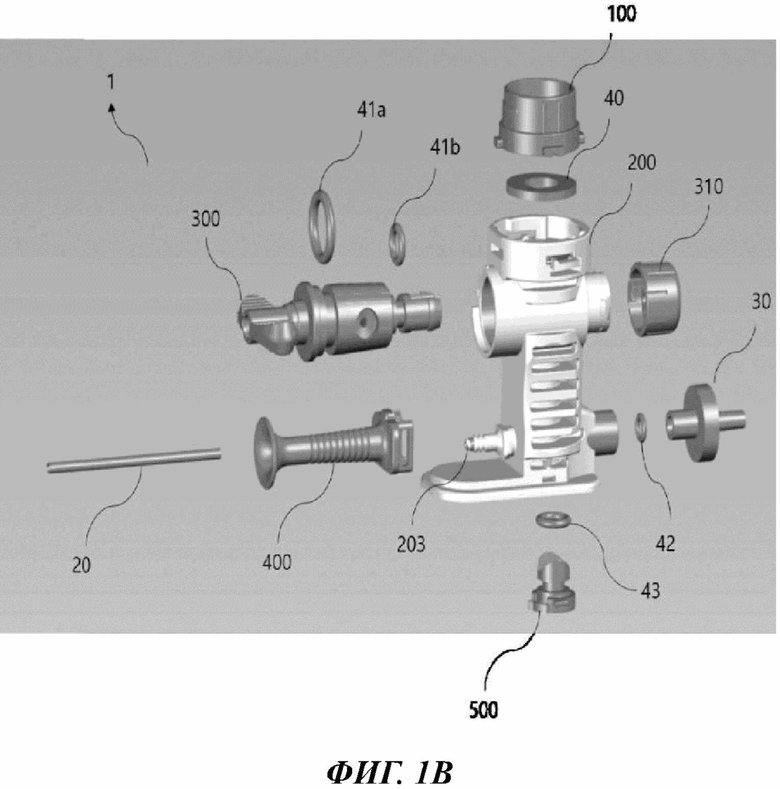

Фиг. 1В - изображение в разобранном виде распылительного устройства для распыления фармацевтического порошка, иллюстрирующее каждый его компонент согласно одному варианту осуществления настоящего изобретения.

Фиг. 2 - вид в поперечном разрезе корпуса согласно одному варианту осуществления настоящего изобретения.

Фиг.3 иллюстрирует конструкцию, в которой диаметры обоих концов проточного канала в клапане выполнены большими, чем диаметр середины проточного канала, с целью предотвращения выхода из строя клапана согласно настоящему изобретению.

Фиг. 4 иллюстрирует тонкий выступ, выполненный для блокирования мелких зазоров в определенной части (поворотная часть клапана), при этом управляющий клапан встроен в корпус устройства для распыления фармацевтического порошка согласно настоящему изобретению.

Фиг. 5 - вид в увеличенном масштабе фрагмента, на котором клапан и тонкий выступ части, вмещающей клапан, находятся в контакте друг с другом.

Фиг. 6 - вид в аксонометрии и вид в поперечном разрезе, показывающий соединение соединительного устройства для контейнера лекарственного препарата, контейнера лекарственного препарата и корпуса согласно настоящему изобретению.

Фиг. 7 иллюстрирует форму колпачка трубки, обеспечивающего направление существующей общеупотребительной катетерной трубки (катетера) 20 к участку крепления катетера.

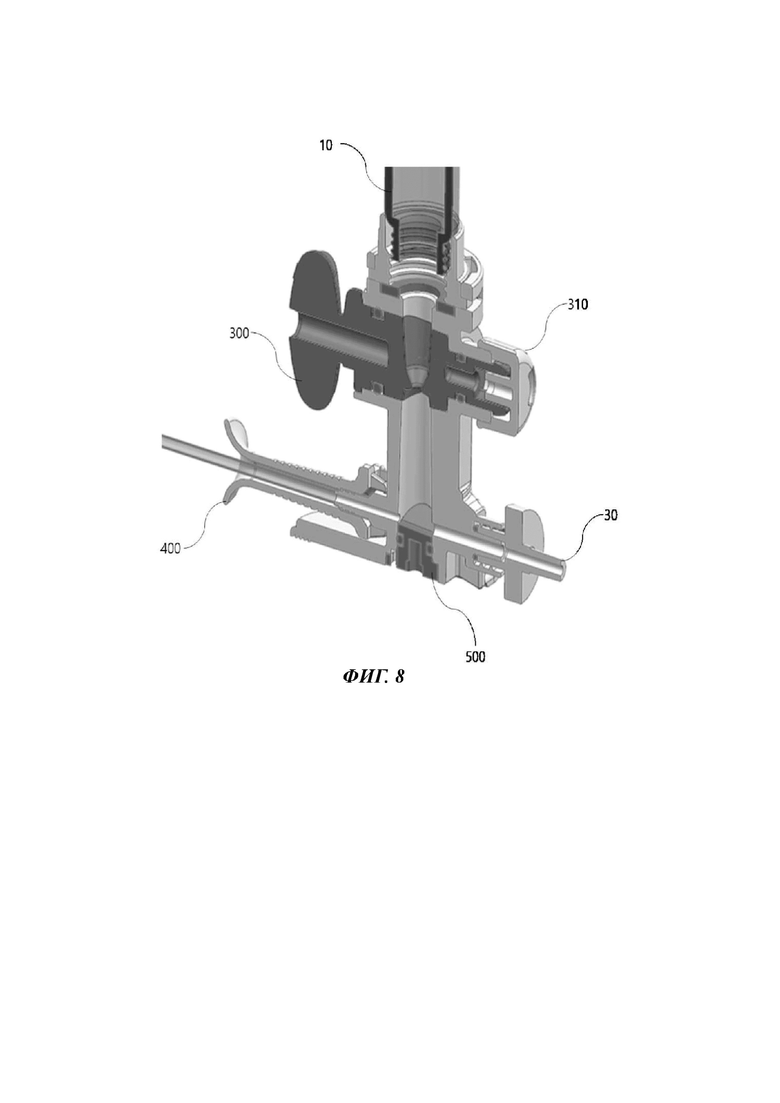

Фиг. 8 иллюстрирует колпачок трубки, обеспечивающий направление катетера 20 к участку крепления катетера и предотвращающий изгиб катетера 20 согласно настоящему изобретению.

Фиг. 9 иллюстрирует форму нижнего колпачка 500, содержащего канавку на нижней поверхности для того, чтобы обеспечить возможность сбора фармацевтического порошка в той части, где первая и вторая транспортировочные трубки согласно настоящему изобретению пересекаются и сообщаются друг с другом.

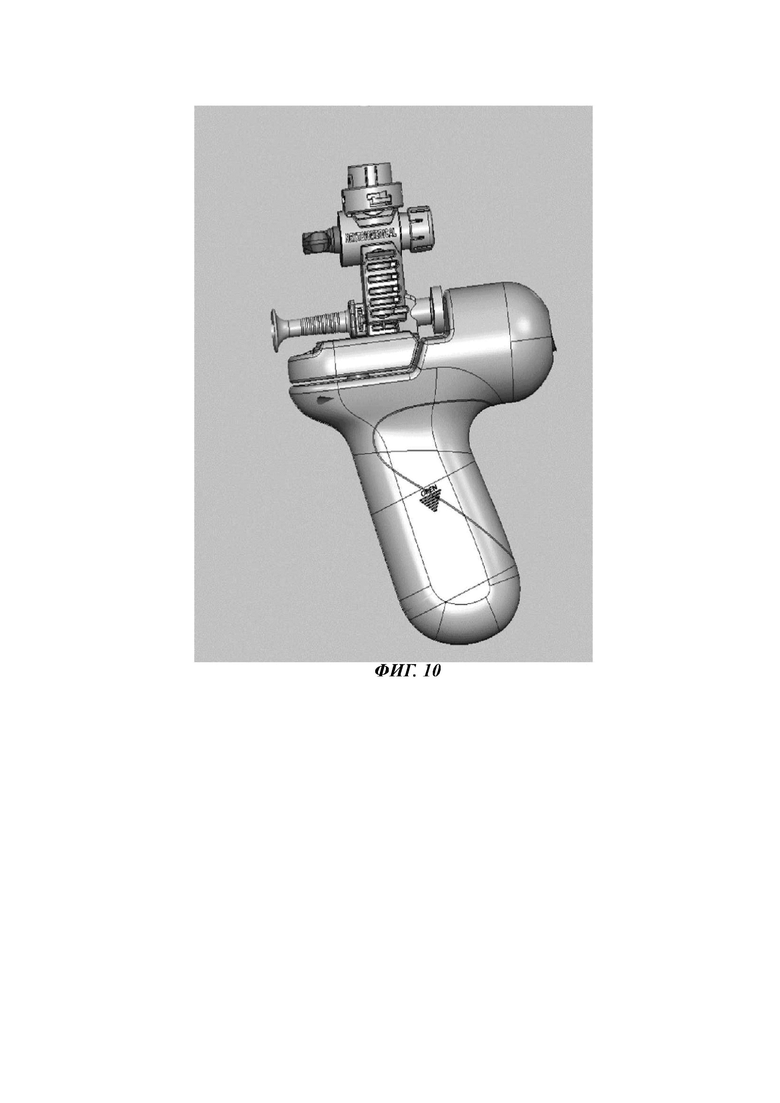

Фиг. 10 иллюстрирует воздуходувное устройство, дополнительно соединенное с распылительным устройством для распыления фармацевтического порошка согласно настоящему изобретению.

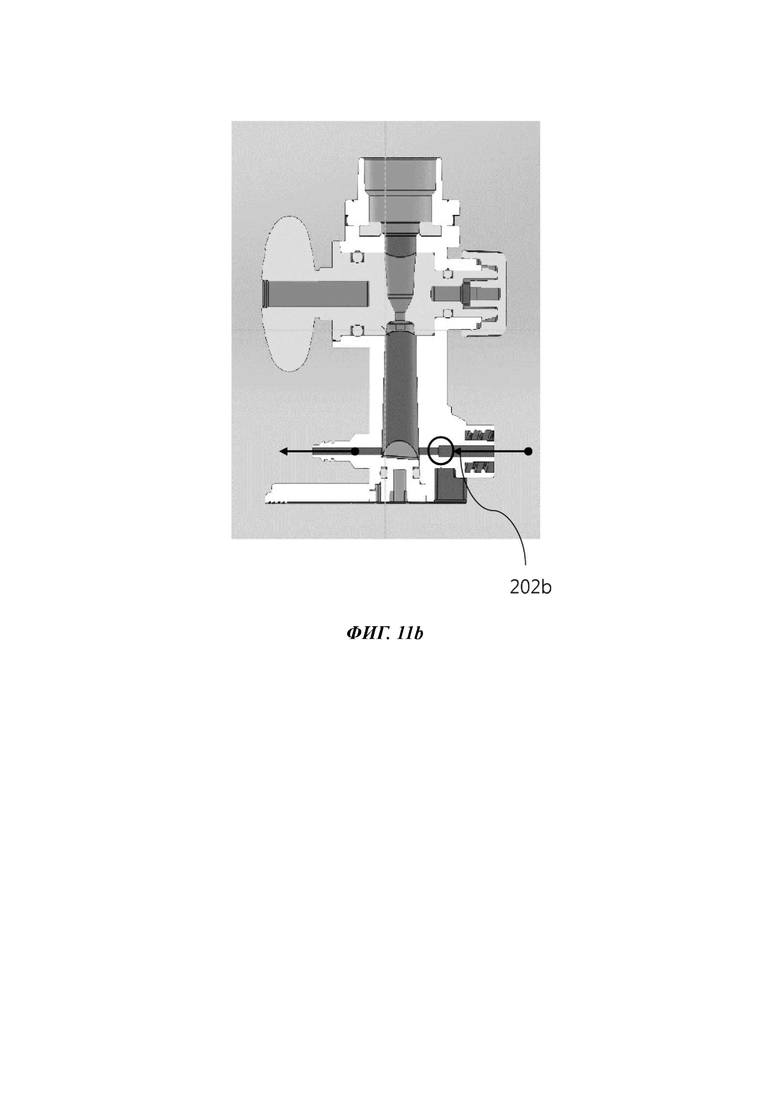

Фиг. 11 иллюстрирует распылительное устройство для распыления фармацевтического порошка, в котором первая транспортировочная трубка и управляющий клапан согласно настоящему изобретению имеют два отдельных канала, соответственно, при этом управляющий клапан показан в поперечном разрезе в открытом положении.

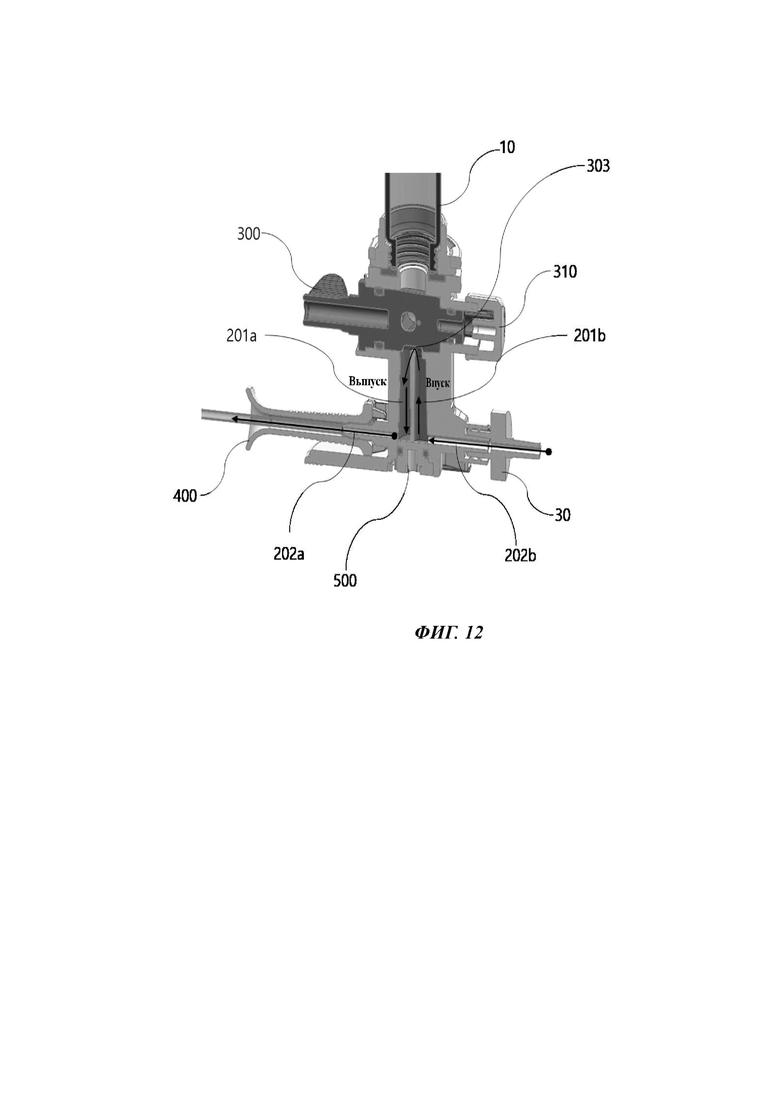

Фиг. 12 иллюстрирует распылительное устройство для распыления фармацевтического порошка, в котором первая транспортировочная трубка и управляющий клапан настоящего изобретения имеют два отдельных канала, соответственно, при этом управляющий клапан показан в поперечном разрезе в закрытом положении.

Фиг. 13 иллюстрирует трехмерную конструкцию и вид в поперечном разрезе управляющего клапана с Фиг. 12, который содержит два отдельных канала и находится в закрытом положении.

Осуществление изобретения

Ниже приведено более подробное описание настоящего изобретения в виде вариантов его осуществления со ссылками на прилагаемые чертежи. Однако эти варианты осуществления служат только для более подробного пояснения настоящего изобретения, в то время как настоящее изобретение может быть реализовано во множестве различных форм. Для специалистов в данной области техники очевидно, что объем настоящего изобретения не ограничен этими вариантами осуществления в соответствии с сущностью настоящего изобретения, при этом настоящее изобретение определяется только формулой изобретения, описанной ниже.

Кроме того, термины, используемые в настоящем описании, применяются только для описания конкретных вариантов осуществления, и их не следует толковать в качестве ограничения настоящего изобретения. Термины, используемые в единственном числе, включают в себя также эти термины во множественном числе, если контекст однозначно не определяет иное. Во всем описании "содержащий" определенный элемент означает, что другие элементы также могут быть включены без исключения других элементов, если не указано иное.

В данном описании термин "распылительное устройство для распыления фармацевтического порошка" представлен в качестве примера такого типа распылителя, который содержит отдельное воздуходувное устройство, соединенное с распылительным устройством для распыления фармацевтического порошка. Однако при этом предполагается, что термин "распылительное устройство для распыления порошка", используемый в данном описании, включает в себя часть или все устройство, предназначенное для распыления порошка. Таким образом, термин "распылительное устройство для распыления порошка" согласно настоящему изобретению может означать некоторые компоненты распылителя порошка, или содержащее их полностью готовое изделие, и, если распылительное устройство для распыления порошка представляет собой изделие, содержащее элементы, описанные со ссылками на формулу изобретения и чертежи настоящего описания, этот термин может означать не только форму распылительного устройства для распыления порошка, представленного в виде некоторых компонентов в одном варианте осуществления настоящего изобретения, но также все готовые изделия содержащие эти компоненты.

Кроме того, "распылительное устройство для распыления порошка" может быть выражено такими терминами, как "порошковый распылитель", "порошковое распылительное устройство", "порошковый спрейер", "порошковое спрейное устройство" и т.п.Если указанное устройство представляет собой устройство, используемое для введения фармацевтического порошка в организм человека, оно может быть интерпретировано как "распылительное устройство для распыления порошка".

Согласно одному аспекту настоящего изобретения обеспечено распылительное устройство для распыления фармацевтического порошка.

В данном описании термин "фармацевтический порошок" относится к лекарственным препаратам в порошкообразной форме, которые используются в клинической практике, и которые могут быть также описаны такими выражениями, как "лекарственный порошок", "лекарственное порошкообразное вещество" и "порошкообразный лекарственный препарат". Примеры фармацевтического порошка включают различные продукты, в частности, гемостатические средства, антиадгезионные средства, раневые покрытия и лечебные адгезивы, но не ограничиваются ими, при этом для специалистов в данной области техники очевидно, что такие примеры могут включать различные фармацевтические порошки.

На Фиг. 1А показан вид в аксонометрии распылительного устройства для распыления фармацевтического порошка согласно одному варианту осуществления настоящего изобретения.

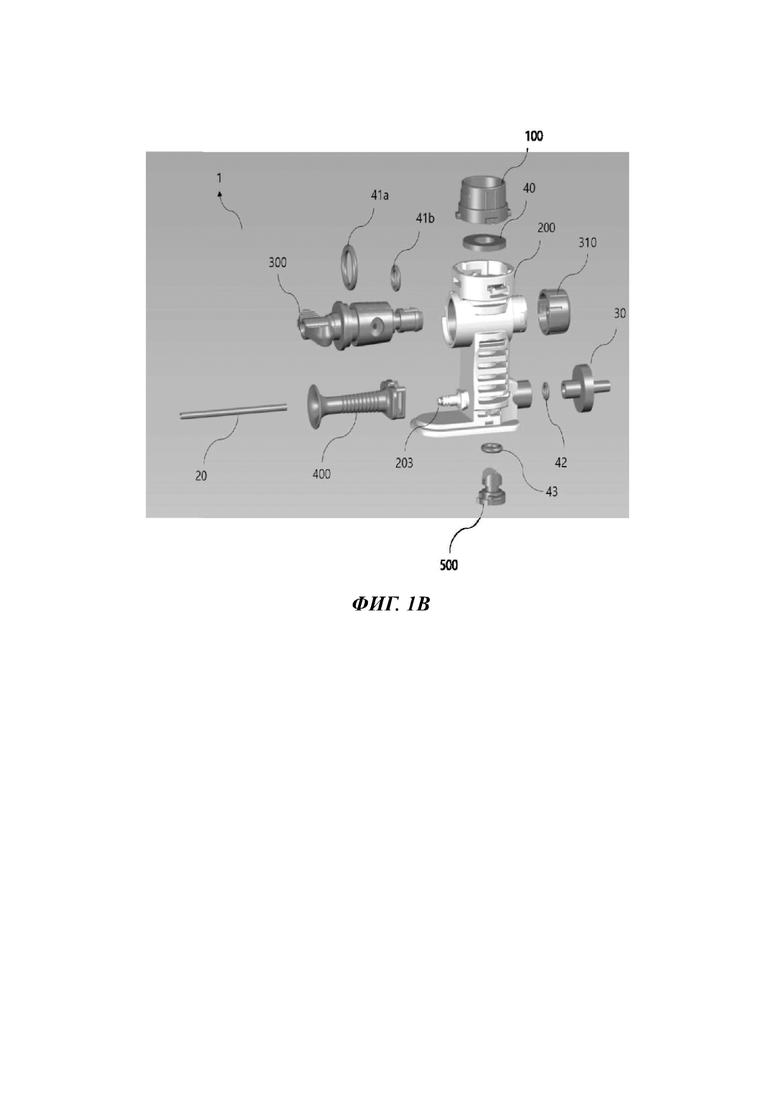

На Фиг. 1 В представлено изображение в разобранном виде распылительного устройства для распыления фармацевтического порошка, показывающее каждый его компонент согласно одному варианту осуществления настоящего изобретения.

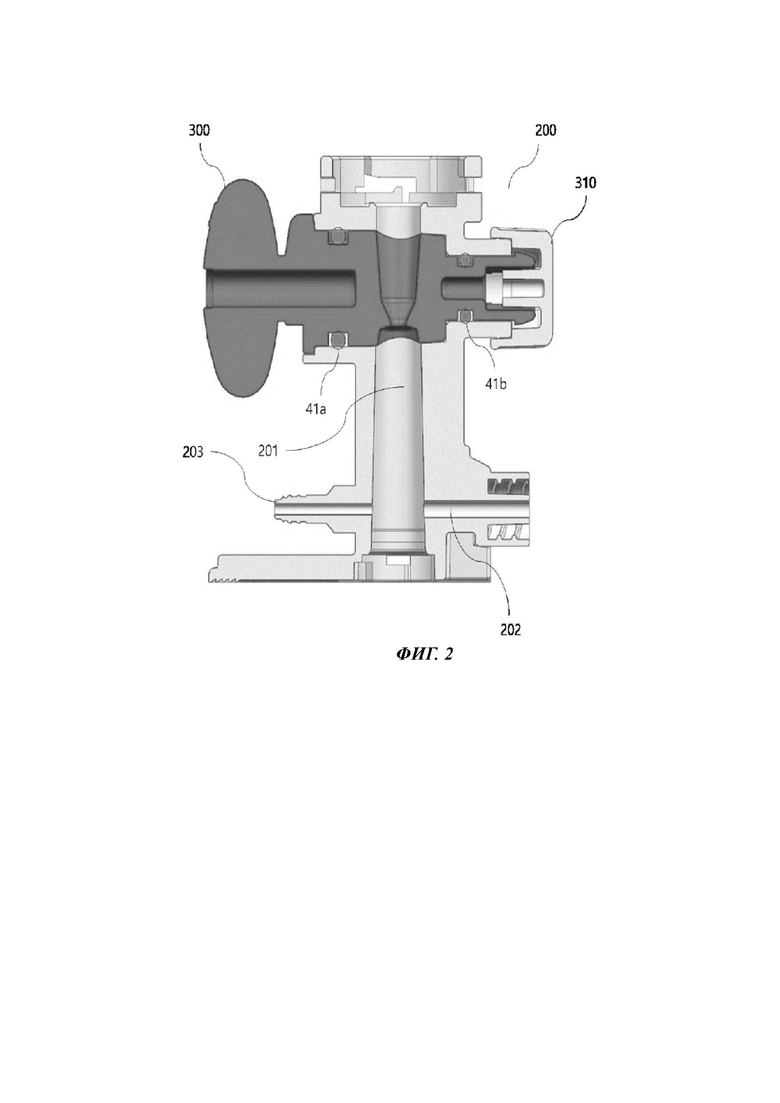

На Фиг. 2 показан вид в поперечном разрезе корпуса согласно одному варианту осуществления настоящего изобретения.

В соответствии с Фиг. 1А, 1В и 2 распылительное устройство для распыления фармацевтического порошка согласно одному варианту осуществления настоящего изобретения содержит: (а) соединительное устройство 100 для контейнера лекарственного препарата, которое позволяет присоединять к нему контейнер для фармацевтического порошка; (б) корпус 200; и (в) управляющий клапан 300 для управления потоком фармацевтического порошка.

Более конкретно, корпус содержит первую транспортировочную трубку 201, сообщающуюся с соединительным устройством 100 для контейнера лекарственного препарата, чтобы обеспечить прохождение по ней фармацевтического порошка, поступающего из контейнера для фармацевтического порошка, и вторую транспортировочную трубку 202, сообщающуюся с первой транспортировочной трубкой 201 для выпуска фармацевтического порошка вместе с воздухом, при этом концы второй транспортировочной трубки 202 сообщаются с отверстием 204 для впуска воздуха и с участком 203 крепления катетера, соответственно.

Кроме того, посредине первой транспортировочной трубки 201 корпуса расположен управляющий клапан 300.

Как показано на Фиг. 2, в устройстве согласно настоящему изобретению первая транспортировочная трубка 201 корпуса может сообщаться с соединительным устройством 100 в вертикальном направлении, но не ограничивается этим.

В одном варианте осуществления настоящего изобретения клапан встроен в корпус.

В одном варианте осуществления настоящего изобретения в зазоре между клапаном и корпусом, соединенными друг с другом установлено уплотнение (например, уплотнительное кольцо), чтобы предотвратить утечку воздуха или фармацевтического порошка. В одном частном варианте осуществления настоящего изобретения уплотнения установлены в проточном канале, по которому клапан и первая транспортировочная трубка сообщаются друг с другом, при этом по одному уплотнению расположено с каждой стороны клапана и первой транспортировочной трубки.

В одном варианте осуществления настоящего изобретения в клапане предусмотрен крючок для вставного соединения (защелкивания) с корпусом, при этом корпус содержит фиксирующий выступ, за который крючок может быть зацеплен и закреплен.

В одном варианте осуществления настоящего изобретения, распылительное устройство для распыления фармацевтического порошка может также содержать колпачок 310 клапана, который служит для того, чтобы закрывать ту часть, где крючок клапана и фиксирующий выступ корпуса соединяются друг с другом.

В одном варианте осуществления настоящего изобретения клапан может представлять собой шаровой клапан или дисковый поворотный клапан, содержащий проточный канал, выполненный в клапане.

В одном варианте осуществления настоящего изобретения клапан управляет потоком фармацевтического порошка и его открытием/закрытием путем поворота клапана на угол 90° или менее.

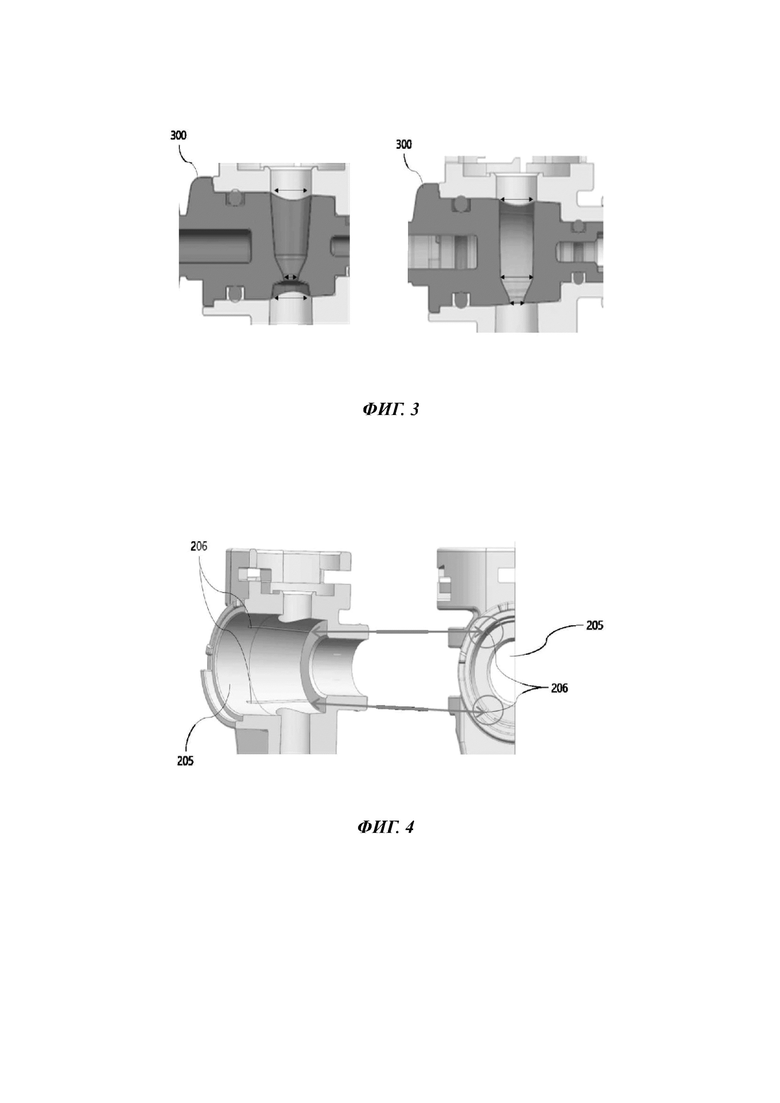

На Фиг. 3 показана конструкция, в которой диаметры обоих концов проточного канала в клапане выполнены большими, чем диаметр середины проточного канала, чтобы предотвратить выход из строя клапана согласно настоящему изобретению.

В соответствии с Фиг. 3 в одном частном варианте осуществления настоящего изобретения, когда клапан согласно настоящему изобретению находится в открытом положении, внутренний диаметр проточного канала в клапане уменьшается в направлении прохождения фармацевтического порошка, а затем снова увеличивается. Соответственно, поперечное сечение проточного канала клапана имеет форму стреловидного поперечного сечения трубки Вентури или песочных часов.

Вышеописанная конструкция может предотвращать неисправность работы клапана вследствие внутреннего трения, вызываемого проникновением фармацевтического порошка между клапаном и корпусом во время операций открытия и закрытия клапана.

В другом частном варианте осуществления настоящего изобретения внутренний диаметр клапана согласно настоящему изобретению может быть выполнен постоянным.

В еще одном частном варианте осуществления настоящего изобретения внутренний диаметр клапана согласно настоящему изобретению может уменьшаться в направлении прохождения фармацевтического порошка, а затем оставаться постоянным.

В следующем частном варианте осуществления настоящего изобретения внутренние диаметры обоих концов проточного канала клапана являются идентичными или аналогичными (±10%) внутреннему диаметру первой транспортировочной трубки, но не ограничены этим.

Когда клапан находится в открытом положении, фармацевтический порошок проходит по первой транспортировочной трубке и достигает той части, которая сообщается со второй транспортировочной трубкой, а когда клапан находится в закрытом положении, прохождение фармацевтического порошка по первой транспортировочной трубке может быть полностью заблокировано, что позволяет предотвратить образование мелкораспыленной струи фармацевтического порошка.

На Фиг. 4 показан тонкий выступ, предназначенный для блокирования мелких зазоров в той части (поворотная часть клапана), где управляющий клапан встроен в корпус устройства для распыления фармацевтического порошка согласно настоящему изобретению.

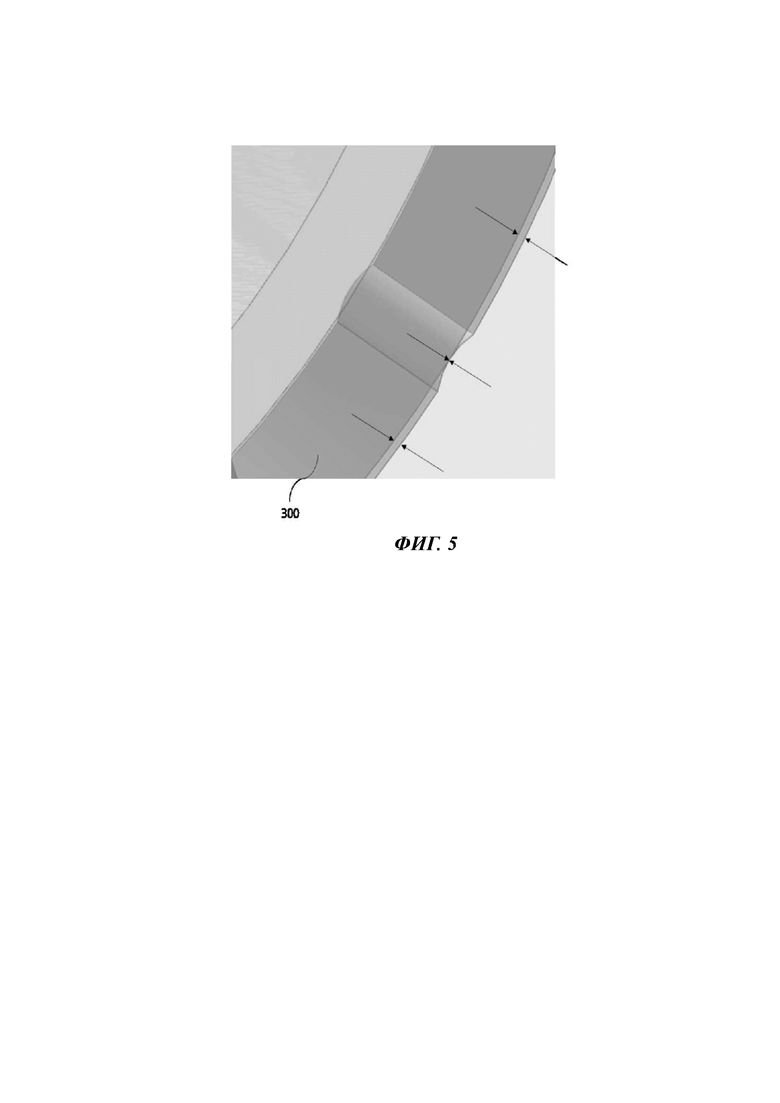

На Фиг. 5 в увеличенном масштабе представлена та часть, где клапан и тонкий выступ части, вмещающей клапан, находятся в контакте друг с другом.

Согласно Фиг. 4 и 5 в одном варианте осуществления настоящего изобретения для открытия и закрытия клапана тонкий выступ 206 может быть предусмотрен в той части (часть 205, вмещающая выступ), где клапан поворачивается в корпусе.

Тонкий выступ 206 блокирует малый зазор между клапаном и частью 205, вмещающей клапан, поддерживая таким образом работоспособность клапана и предотвращая образования мелкораспыленной струи (утечки) фармацевтического порошка через зазор.

В одном варианте осуществления настоящего изобретения в результате применения кругового тонкого выступа размером 0.05 мм в месте соединения корпуса и клапана предотвращается утечка порошка через зазор между корпусом и клапаном и при этом обеспечивается сохранение работоспособности.

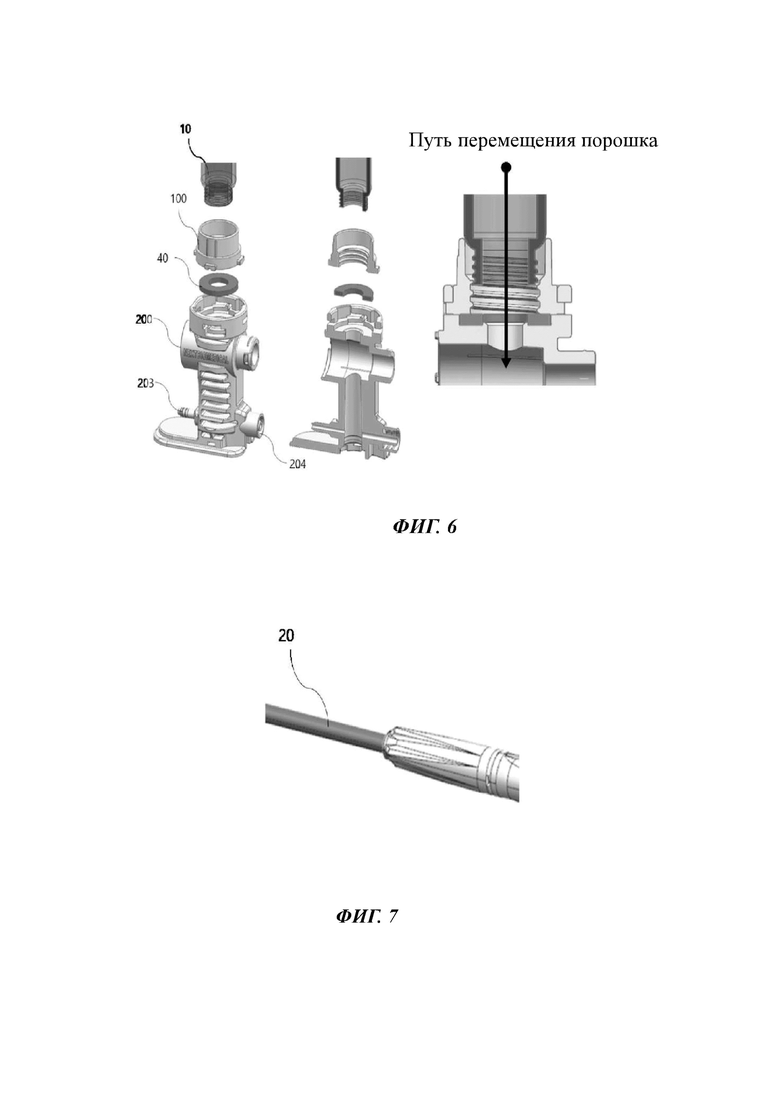

На Фиг. 6 показан вид в аксонометрии и вид в поперечном разрезе, иллюстрирующий соединение соединительного устройства для контейнера лекарственного препарата, с контейнером лекарственного препарата и корпусом согласно настоящему изобретению.

Согласно Фиг. 6 в одном варианте осуществления настоящего изобретения контейнер лекарственного препарата может быть соединен с соединительным устройством для контейнера лекарственного препарата в вертикальном направлении. Как указано выше, если контейнер лекарственного препарата соединен с соединительным устройством для контейнера лекарственного препарата или с корпусом в вертикальном направлении, фармацевтический порошок, содержащийся в контейнере лекарственного препарата, может более эффективно перемещаться в корпус под действием силы тяжести.

В одном варианте осуществления настоящего изобретения, соединительное устройство для контейнера лекарственного препарата может быть соединено с корпусом при помощи защелкивающегося или резьбового соединения. Между соединительным устройством для контейнера лекарственного препарата и корпусом установлено герметичное уплотнение (т.е., переходное уплотнение 40).

В одном варианте осуществления настоящего изобретения, контейнер для фармацевтического порошка может быть привинчен к соединительному устройству для контейнера лекарственного препарата, но не ограничивается этим.

В одном варианте осуществления настоящего изобретения, как отмечается в результате соединения соединительного устройства для контейнера лекарственного препарата, имеющего конструкцию, показанную на Фиг. 6, с корпусом с использованием переходного уплотнения 40 и с контейнером лекарственного препарата, содержащим фармацевтический порошок, и проведения испытания на герметичность, потеря давления сохранялась на уровне 0.005 фунтов на квадратный дюйм (34,47 Па) или ниже в течение 5 секунд. Таким образом, внутренний технический отбор НБМ был удовлетворен.

На Фиг. 7 показана форма колпачка трубки, обеспечивающая направление существующей общеупотребительной катетерной трубки (катетера) 20 к участку крепления катетера.

На Фиг. 8 показан колпачок трубки, обеспечивающий направление катетера 20 к участку крепления катетера с целью предотвращения изгиба катетера 20, согласно настоящему изобретению.

Согласно Фиг. 7 и 8 в одном варианте осуществления настоящего изобретения устройство для распыления порошка содержит также колпачок 400 трубки, установленный в направлении, параллельном второй транспортировочной трубке.

Колпачок 400 трубки соединен с участком крепления катетера корпуса и имеет диаметр отверстия в дальней части, больший, чем диаметр отверстия в ближней части относительно корпуса.

Колпачок 400 трубки имеет диаметр отверстия в дальней части, больший, чем диаметр отверстия в ближней части относительно корпуса, и поэтому может быть назван колпачком в виде фаллопиевой трубы вследствие его рупорообразной формы. Колпачок трубки направляет катетер 20, прикрепляемый к участку крепления катетера, предотвращая изгиб и деформацию катетера 20 вследствие того, что диаметр дальней части больше, чем диаметр ближней части, и обеспечивает свободную область перемещения.

В одном варианте осуществления настоящего изобретения колпачок 400 трубки установлен таким образом, чтобы катетер 20 проходил сквозь него, и направляет катетер к участку 203 крепления катетера.

Кроме того, если колпачок 400 трубки присоединен к участку крепления катетера корпуса, участок крепления катетера и колпачок трубки находятся в тесном контакте друг с другом. Когда катетер перемещается к участку крепления катетера через колпачок трубки для соединения с ней, внутренний диаметр конца катетера увеличивается под действием силы упругости катетера, при этом колпачок трубки и участок крепления катетера оказываются в тесном контакте друг с другом. В результате колпачок 400 трубки может также выполнять функцию поддержания герметичности, поскольку утечка воздуха отсутствует, если катетер не сходит с участка крепления катетера.

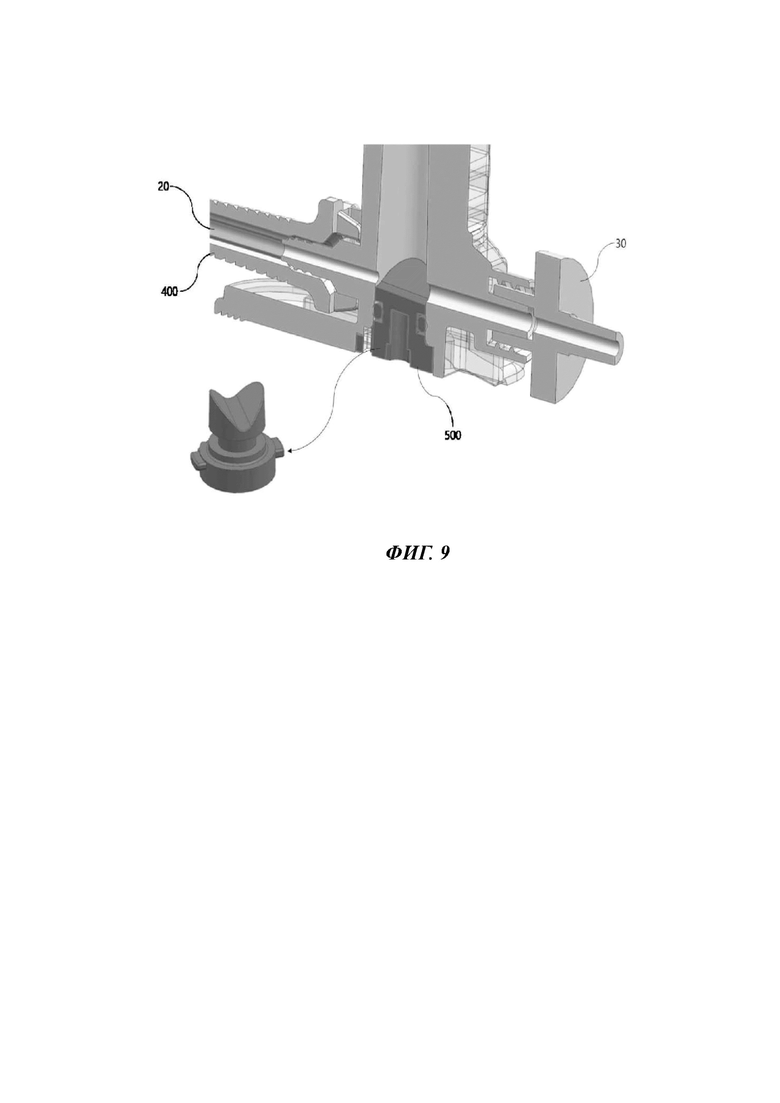

На Фиг. 9 показана форма нижнего колпачка 500 с канавкой, выполненной на его нижней поверхности, при этом фармацевтический порошок может собираться в той части, где первая и вторая транспортировочные трубки согласно настоящему изобретению пересекаются и сообщаются друг с другом

Согласно Фиг. 9 в одном варианте осуществления настоящего изобретения нижний колпачок 500 (нижний колпачок), имеющий канавку на нижней поверхности в направлении прохождения потока воздуха, соединен с той частью, где первая транспортировочная трубка и вторая транспортировочная трубка пересекаются и сообщаются друг с другом. Указанная канавка может иметь подковообразную или клиновидную форму.

В другом варианте осуществления настоящего изобретения нижний колпачок 500 может быть установлен на той части, где первая транспортировочная трубка и вторая транспортировочная трубка согласно настоящему изобретению пересекаются и сообщаются друг с другом. Нижний колпачок 500 закрывает нижнюю поверхность первой транспортировочной трубки, чтобы обеспечить возможность перемещения фармацевтического порошка по первой транспортировочной трубке и распыления в направлении воздушного потока, проходящего по второй транспортировочной трубке. Нижний колпачок 500 может иметь нижнюю поверхность плоской, круглой или иной формы и канавку, как указано выше, подковообразной, клиновидной или иной формы, но не ограничивается этим.

В одном варианте осуществления настоящего изобретения, уплотнение (например, уплотнительное кольцо) установлено в зазоре между соединением нижнего колпачка 500 и корпуса, чтобы предотвратить утечку воздуха или порошка.

Как показано на Фиг. 9, внутренний диаметр первой транспортировочной трубки увеличивается в направлении второй транспортировочной трубки. Поскольку внутренний диаметр первой транспортировочной трубки увеличивается в направлении второй транспортировочной трубки, как указано выше, фармацевтический порошок прилегает к боковой стенке первой транспортировочной трубки, в результате чего его потери минимизируются

На Фиг. 10 показано воздуходувное устройство, дополнительно соединенное с распылительным устройством для распыления фармацевтического порошка согласно настоящему изобретению.

Как показано на Фиг. 10, распылительное устройство для распыления порошка согласно настоящему изобретению может также содержать воздуходувное устройство 2 или может быть соединено с ним, при этом воздуходувное устройство 2 соединяется с отверстием 204 для впуска воздуха, предусмотренным в корпусе.

Кроме того, в одном варианте осуществления настоящего изобретения устройство может также содержать воздушный фильтр 30, установленный между отверстием 204 для впуска воздуха и воздуходувным устройством 2.

В одном варианте осуществления настоящего изобретения отверстие 204 для впуска воздуха в корпусе и воздуходувное устройство 2 или отверстие 204 для впуска воздуха в корпусе и воздушный фильтр 30 могут быть соединены друг с другом при помощи резьбового или защелкивающегося соединения, но не ограничиваются этим.

В одном варианте осуществления настоящего изобретения уплотнение (например, уплотнительное кольцо) установлено в зазоре между соединением отверстия 204 для впуска воздуха в корпусе и воздуходувного устройства 2 или в зазоре между соединением отверстия 204 для впуска воздуха в корпусе и воздушным фильтром 30, чтобы предотвратить утечку фильтрованного воздуха.

Кроме того, в соответствии с распылительным устройством 1 для распыления фармацевтического порошка согласно другому аспекту настоящего изобретения обеспечено распылительное устройство для распыления фармацевтического порошка, содержащее элементы вышеописанного устройства.

В одном варианте осуществления настоящего изобретения, распылительное устройство для распыления фармацевтического порошка содержит также вибратор. Вибратор создает вибрацию, которая способствует падению фармацевтического порошка, содержащегося в контейнере лекарственного препарата.

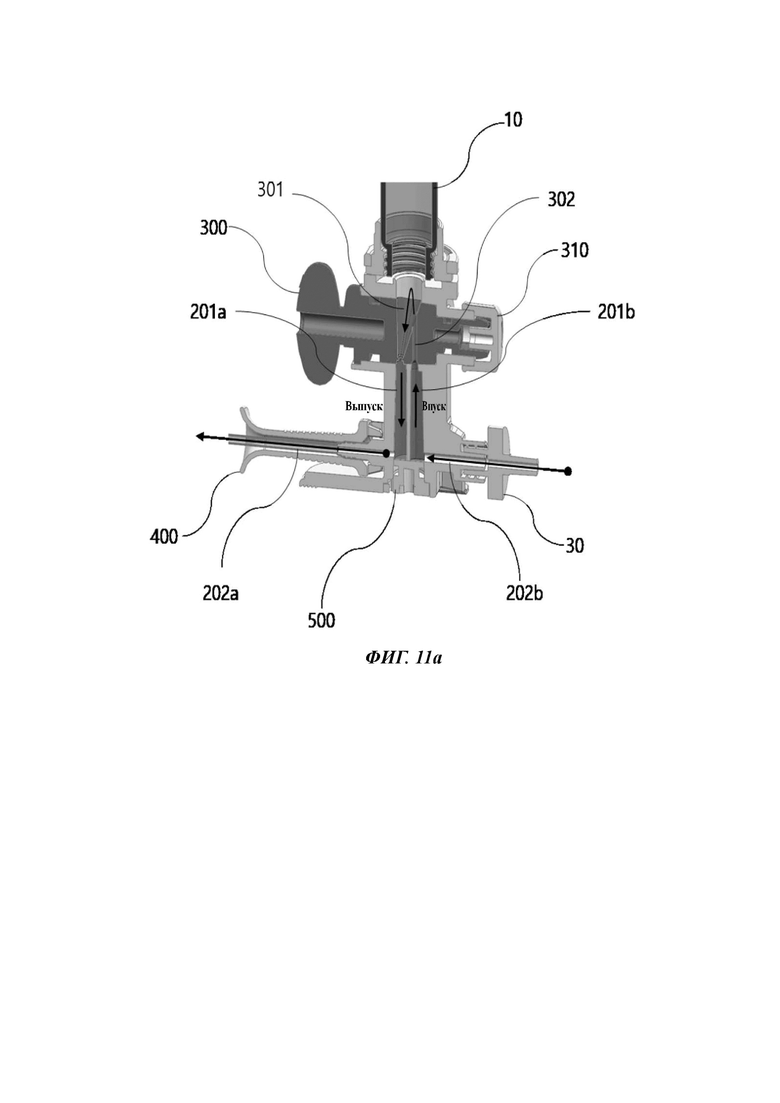

На Фиг. 11А показано распылительное устройство для распыления фармацевтического порошка, в котором первая транспортировочная трубка и управляющий клапан согласно настоящему изобретению имеют два отдельных канала, соответственно, при этом управляющий клапан показан в поперечном разрезе в открытом положении, а на Фиг. 11 В показана конструкция канала, в которой внутренний диаметр канала уменьшается в направлении воздушного потока, проходящего во входной канал 202b второй транспортировочной трубки, в виде измененной формы второй транспортировочной трубки.

На Фиг. 12 показан вид в поперечном разрезе управляющего клапана в закрытом положении.

Как показано на Фиг. 11А, в распылительном устройстве для распыления порошка согласно настоящему изобретению первая транспортировочная трубка 201 содержит верхний канал 201b первой транспортировочной трубки для подачи воздушного потока вверх и нижний канал 201а первой транспортировочной трубки для подачи воздушного потока вниз.

Верхний канал 201b первой транспортировочной трубки согласно одному варианту осуществления настоящего изобретения подает воздух, поступающий в корпус из второй транспортировочной трубки, в управляющий клапан и контейнер лекарственного препарата. Воздух, подаваемый в управляющий клапан и контейнер лекарственного препарата, может снова циркулировать через управляющий клапан и верхний канал 201b первой транспортировочной трубки, соответственно, чтобы обеспечить возможность выпуска лекарственного препарата через вторую транспортировочную трубку.

В одном варианте осуществления настоящего изобретения вторая транспортировочная трубка 202 содержит входной канал 202b для ввода воздуха в корпус и выходной канал 202а для вывода воздуха из корпуса.

В одном варианте осуществления настоящего изобретения: первая транспортировочная трубка 201 содержит верхний канал 201b для подачи воздушного потока вверх и нижний канал 201а для подачи воздушного потока вниз;

вторая транспортировочная трубка содержит входной канал 202b для ввода воздуха в корпус и выходной канал 202а для вывода воздуха из корпуса; при этом

входной канал 202b второй транспортировочной трубки сообщается с верхним каналом 201b первой транспортировочной трубки, а выходной канал 202а второй транспортировочной трубки сообщается с нижним каналом 201а первой транспортировочной трубки.

Таким образом, в распылительном устройстве для распыления фармацевтического порошка согласно одному варианту осуществления настоящего изобретения воздух, вводимый во входной канал 202b второй транспортировочной трубки, подается в управляющий клапан и контейнер лекарственного препарата по верхнему каналу 201 b первой транспортировочной трубки. Подаваемый воздух перемещается в нижний канал 201а первой транспортировочной трубки через управляющий клапан вместе лекарственного препарата, содержащимся в контейнере. Далее воздух, проходящий по нижнему каналу 201а первой транспортировочной трубки, распыляется из устройства вместе лекарственного препарата через выходной канал 202а второй транспортировочной трубки.

Кроме того, как показано на Фиг. 11В, в другом варианте осуществления настоящего изобретения, входной канал 202b второй транспортировочной трубки может иметь конструкцию, в которой внутренний диаметр канала уменьшается в направлении прохождения воздушного потока. Как указано выше, если внутренний диаметр канала уменьшается в направлении прохождения воздушного потока, скорость потока может увеличиваться даже без изменения входного давления.

В одном варианте осуществления настоящего изобретения, управляющий клапан содержит верхний канал 302 для подачи воздушного потока вверх и нижний канал 301 для подачи воздушного потока вниз.

В одном частном варианте осуществления настоящего изобретения в открытом положении управляющего клапана верхний канал 302 управляющего клапана сообщается с верхним каналом 201 b первой транспортировочной трубки, а нижний канал 301 управляющего клапана сообщается с нижним каналом 201а первой транспортировочной трубки.

В другом частном варианте осуществления настоящего изобретения внутренний диаметр нижнего канала 301 управляющего клапана уменьшается в направлении части первой транспортировочной трубки, сообщающейся с нижним каналом 201а, когда управляющий клапан является открытым.

В еще одном частном варианте осуществления настоящего изобретения управляющий клапан согласно настоящему изобретению снабжен выемкой 303 для предотвращения блокировки подачи воздуха. Выемка 303 для предотвращения блокировки подачи воздуха соединяет верхний канал 201 b первой транспортировочной трубки с нижним каналом 201а первой транспортировочной трубки вследствие ее углубленной конструкции, когда управляющий клапан закрыт.Конкретная выемка 303 для предотвращения блокировки подачи воздуха показана на Фиг. 12 и 13.

Когда управляющий клапан закрыт, воздух, подаваемый из верхнего канала 201b первой транспортировочной трубки, не поступает в контейнер лекарственного препарата. Однако даже в случае закрытия управляющего клапана воздух, подаваемый из верхнего канала 201b первой транспортировочной трубки, проходит через выемку 303 для предотвращения блокировки подачи воздуха вследствие ее углубленной конструкции и поступает в нижний канал 201а первой транспортировочной трубки для выпуска из устройства.

Путь циркуляции, по которому воздух непосредственно проходит через верхний канал первой транспортировочной трубки, управляющий клапан и нижний канал первой транспортировочной трубки называется путем холостого хода воздуха.

С другой стороны, путь циркуляции по которому воздух проходит через верхний канал первой транспортировочной трубки, управляющий клапан, контейнер лекарственного препарата, управляющий клапан и нижний канал первой транспортировочной трубки при условии, что управляющий клапан является открытым, называется сквозным путем воздуха.

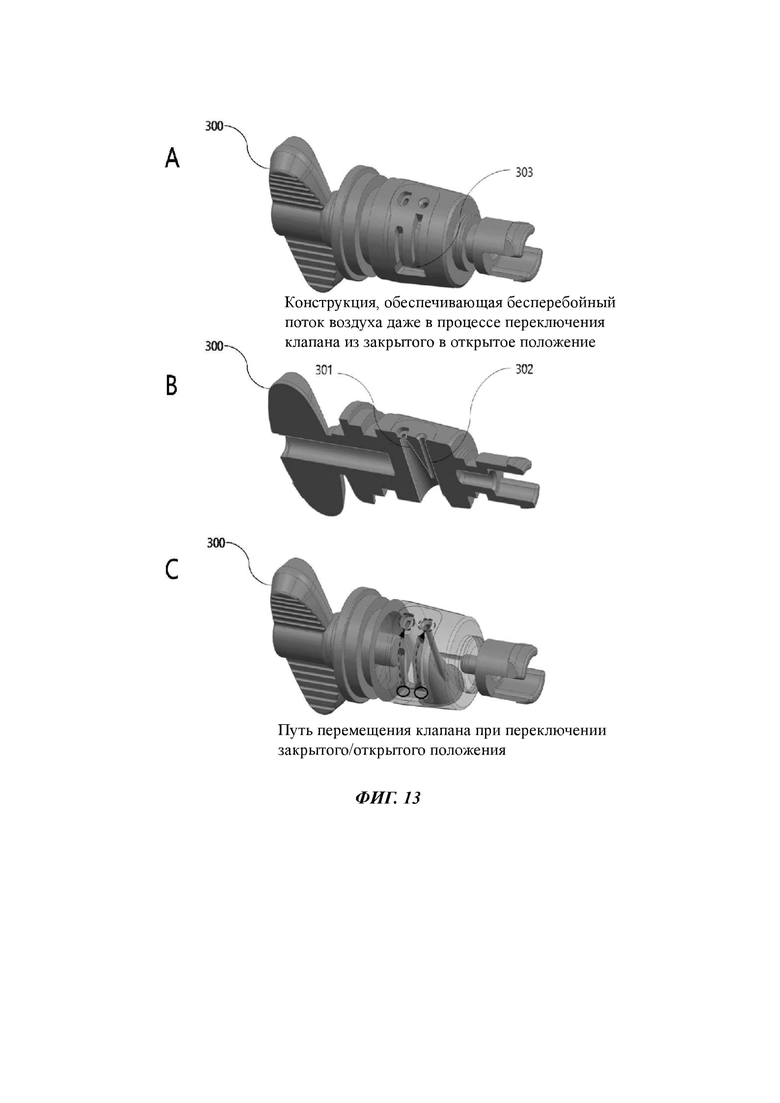

На Фиг. 13 показана трехмерная конструкция (А, С) и поперечный разрез (В) управляющего клапана с Фиг. 12, содержащего два отдельных канала, в закрытом положении. Выемка 303 для предотвращения блокировки подачи воздуха обеспечивает сохранение пути циркуляции воздуха даже в том случае, когда управляющий клапан переключен из открытого положения в закрытое положение, и поэтому проходит по боковой поверхности управляющего клапана в направлении поворота. В результате, как показано на Фиг. 13 А, выемка 303 для предотвращения блокировки подачи воздуха может иметь ^-образную форму на поверхности управляющего клапана.

Выемка 303 для предотвращения блокировки подачи воздуха отсоединяется от верхнего канала 302 управляющего клапана и нижнего канала 301 управляющего клапана для подачи воздушного потока вниз.

Согласно еще одному аспекту настоящего изобретения обеспечен способ применения распылительного устройства для распыления фармацевтического порошка, содержащий следующие операции:

(i) соединение воздуходувного устройства 2 с отверстием 204 для впуска воздуха в распылительное устройство для распыления фармацевтического порошка;

(ii) соединение колпачка 400 трубки и катетера с участком 203 крепления катетера;

(iii) соединение контейнера, содержащего фармацевтический порошок, с соединительным устройством 100 для контейнера лекарственного препарата;

(iv) включение подачи порошка воздуходувным устройством 2; и

(v) управление положением открытия/закрытия управляющего клапана и распыление фармацевтического порошка.

В одном варианте осуществления настоящего изобретения порядок следования операций (i) - (iii) может быть изменен.

В другом варианте осуществления настоящего изобретения колпачок трубки имеет диаметр отверстия в дальней части, больший, чем диаметр отверстия в ближней части относительно корпуса.

Поскольку способ применения распылительного устройства для распыления порошка согласно одному аспекту настоящего изобретения относится к способу применения распылительного устройства для распыления порошка согласно одному аспекту настоящего изобретения, включающему вышеописанные элементы, то же самое описание относится к одинаковым элементам в обоих аспектах. Поэтому во избежание сложности настоящего описания повторное описание одинаковых элементов опускается.

Настоящее изобретение подробно описано выше со ссылками на чертежи и предпочтительные варианты осуществления, однако, объем технической идеи настоящего изобретения не ограничен этими чертежами и вариантами осуществления. Поэтому различные видоизмененные примеры или варианты осуществления эквивалентного ряда могут существовать в пределах объема технической идеи настоящего изобретения. Соответственно, объем технической идеи настоящего изобретения следует интерпретировать формулой изобретения, а техническую идею в пределах эквивалента или эквивалентного ряда следует рассматривать как принадлежащую объему настоящего изобретения.

Описание ссылочных обозначений

1. Распылительное устройство для распыления фармацевтического порошка

2. Воздуходувное устройство

10. Контейнер лекарственного препарата

20. Катетер

30. Воздушный фильтр

40. Переходное уплотнение

41а, 41b, 42, 43. Уплотнительное кольцо

100. Соединительное устройство для контейнера лекарственного препарата

200. Корпус

201. Первая транспортировочная трубка

201а. Нижний канал первой транспортировочной трубки

201b. Верхний канал первой транспортировочной трубки

202. Вторая транспортировочная трубка

202а. Выходной канал второй транспортировочной трубки

202b. Входной канал второй транспортировочной трубки

203. Участок крепления катетера

204. Отверстие для впуска воздуха

205. Часть, вмещающая клапан

206. Тонкий выступ

300. Управляющий клапан

301. Нижний канал управляющего клапана

302. Верхний канал управляющего клапана

303. Выемка для предотвращения блокировки подачи воздуха

310. Колпачок клапана

400. Колпачок трубки

500. Нижний колпачок

Группа изобретений относится к медицинской технике, а именно к распылительному устройству для распыления фармацевтического порошка и способу его использования. Устройство (1) содержит (а) соединительное устройство (100) для контейнера фармацевтического порошка, выполненное с возможностью присоединения к нему контейнера для фармацевтического порошка. Устройство включает в себя (б) корпус (200), содержащий первую транспортировочную трубку (201), выполненную с возможностью сообщения с соединительным устройством (100) для контейнера фармацевтического порошка, и вторую транспортировочную трубку (202), выполненную с возможностью сообщения с первой транспортировочной трубкой (201). Концы второй транспортировочной трубки (202) соединены с участком (203) крепления катетера и отверстием (204) для впуска воздуха, устройство включает (в) управляющий клапан (300), расположенный посредине первой транспортировочной трубки (201) корпуса (200) для управления потоком фармацевтического порошка. Устройство имеет (г) колпачок (400) трубки, присоединенный к участку (203) крепления катетера корпуса и имеющий диаметр отверстия в дальней части относительно корпуса (200), больший, чем диаметр отверстия в ближней части относительно корпуса (200). Управляющий клапан (300) представляет собой шаровой клапан или дисковый поворотный клапан, содержащий проточный канал, выполненный в клапане. Первая транспортировочная трубка (201) содержит верхний канал (201b), выполненный с возможностью подачи воздушного потока вверх, и нижний канал (201а), выполненный с возможностью подачи воздушного потока вниз. Вторая транспортировочная трубка (202) содержит входной канал (202b), выполненный с возможностью ввода воздуха в корпус (200), и выходной канал (202а), выполненный с возможностью выпуска воздуха из корпуса (200). Входной канал (202b) второй транспортировочной трубки выполнен с возможностью сообщения с верхним каналом (201b) первой транспортировочной трубки, а выходной канал (202а) второй транспортировочной трубки выполнен с возможностью сообщения с нижним каналом (201а) первой транспортировочной трубки. Управляющий клапан (300) содержит верхний канал (302), выполненный с возможностью подачи воздушного потока вверх, и нижний канал (301), выполненный с возможностью подачи воздушного потока вниз. Управляющий клапан (300) содержит выемку (303) для предотвращения блокировки подачи воздуха, которая углублена в боковую поверхность управляющего клапана в направлении поворота управляющего клапана для сохранения пути циркуляции воздуха, когда управляющий клапан (300) переключается из открытого положения в закрытое положение. Способ использования включает (i) соединение воздуходувного устройства (2) с отверстием (204) для впуска воздуха в распылительное устройство (1). Способ использования включает (ii) соединение колпачка (400) трубки и катетера с участком (203) крепления катетера. Способ использования включает (iii) соединение контейнера, содержащего фармацевтический порошок, с соединительным устройством (100) для контейнера фармацевтического порошка. Способ использования включает (iv) включение подачи порошка воздуходувным устройством (2) и (v) управление положением открытия/закрытия управляющего клапана (300) и распыление фармацевтического порошка. Порядок выполнения операций (i)-(iii) является произвольным. Техническим результатом является предотвращение изгиба катетера, устранение образования мелкораспыленной струи порошка и исключение утечки порошка во время распыления. 2 н. и 6 з.п. ф-лы, 13 ил.

1. Распылительное устройство (1) для распыления фармацевтического порошка, содержащее:

(а) соединительное устройство (100) для контейнера фармацевтического порошка, выполненное с возможностью присоединения к нему контейнера для фармацевтического порошка;

(б) корпус (200), содержащий первую транспортировочную трубку (201), выполненную с возможностью сообщения с соединительным устройством (100) для контейнера фармацевтического порошка, чтобы обеспечить прохождение через нее фармацевтического порошка, подаваемого из контейнера для фармацевтического порошка, и вторую транспортировочную трубку (202), выполненную с возможностью сообщения с первой транспортировочной трубкой (201), чтобы обеспечить выпуск фармацевтического порошка вместе с воздухом, при этом концы второй транспортировочной трубки (202) соединены с участком (203) крепления катетера и отверстием (204) для впуска воздуха;

(в) управляющий клапан (300), расположенный посредине первой транспортировочной трубки (201) корпуса (200) для управления потоком фармацевтического порошка; и

(г) колпачок (400) трубки, присоединенный к участку (203) крепления катетера корпуса и имеющий диаметр отверстия в дальней части относительно корпуса (200), больший, чем диаметр отверстия в ближней части относительно корпуса (200), при этом

управляющий клапан (300) представляет собой шаровой клапан или дисковый поворотный клапан, содержащий проточный канал, выполненный в клапане,

первая транспортировочная трубка (201) содержит верхний канал (201b), выполненный с возможностью подачи воздушного потока вверх, и нижний канал (201а), выполненный с возможностью подачи воздушного потока вниз,

вторая транспортировочная трубка (202) содержит входной канал (202b), выполненный с возможностью ввода воздуха в корпус (200), и выходной канал (202а), выполненный с возможностью выпуска воздуха из корпуса (200),

входной канал (202b) второй транспортировочной трубки выполнен с возможностью сообщения с верхним каналом (201b) первой транспортировочной трубки, а выходной канал (202а) второй транспортировочной трубки выполнен с возможностью сообщения с нижним каналом (201а) первой транспортировочной трубки,

управляющий клапан (300) содержит верхний канал (302), выполненный с возможностью подачи воздушного потока вверх, и нижний канал (301), выполненный с возможностью подачи воздушного потока вниз, и

управляющий клапан (300) содержит выемку (303) для предотвращения блокировки подачи воздуха, которая углублена в боковую поверхность управляющего клапана в направлении поворота управляющего клапана для сохранения пути циркуляции воздуха, когда управляющий клапан (300) переключается из открытого положения в закрытое положение.

2. Распылительное устройство (1) по п. 1, в котором, когда управляющий клапан (300) открыт, внутренний диаметр проточного канала в управляющем клапане i) является постоянным, ii) уменьшается в направлении прохождения фармацевтического порошка, а затем снова увеличивается или iii) уменьшается в направлении прохождения фармацевтического порошка, а затем остается постоянным.

3. Распылительное устройство (1) по п. 1, в котором для открытия и закрытия клапана предусмотрен выступ (206), выполненный на части (205), вмещающей клапан, и при этом клапан установлен с возможностью поворота в корпусе.

4. Распылительное устройство (1) по п. 1, в котором нижний колпачок (500) соединен с той частью, где первая транспортировочная трубка (201) и вторая транспортировочная трубка (202) сообщаются друг с другом.

5. Распылительное устройство (1) по п. 1, в котором внутренний диаметр первой транспортировочной трубки (201) увеличивается в направлении второй транспортировочной трубки (202).

6. Распылительное устройство (1) по п. 1, содержащее воздуходувное устройство (2), соединенное с отверстием (204) для впуска воздуха, предусмотренным в корпусе.

7. Способ использования распылительного устройства (1) для распыления фармацевтического порошка, включающий:

(i) соединение воздуходувного устройства (2) с отверстием (204) для впуска воздуха в распылительное устройство (1) для распыления фармацевтического порошка по п. 1;

(ii) соединение колпачка (400) трубки и катетера с участком (203) крепления катетера;

(iii) соединение контейнера, содержащего фармацевтический порошок, с соединительным устройством (100) для контейнера фармацевтического порошка;

(iv) включение подачи порошка воздуходувным устройством (2); и

(v) управление положением открытия/закрытия управляющего клапана (300) и распыление фармацевтического порошка,

причем порядок выполнения операций (i)-(iii) является произвольным.

8. Способ по п. 7, в котором колпачок (400) трубки имеет диаметр отверстия в дальней части относительно корпуса (200), больший, чем диаметр отверстия в ближней части относительно корпуса (200).
