Устройство крепления галстука с имитацией узла галстука Российский патент 2025 года по МПК A41D25/02

Изобретение относится к одежде, в частности к галстукам с предварительно изготовленным узлом, и может быть использовано в качестве элемента одежды, аксессуара в гардеробе взрослого человека или ребенка.

Галстук – это декоративный предмет одежды, дополнение к ней; имеет вид широкой ленты, завязываемой узлом под воротником со свободно выпущенными концами.

История галстука как аксессуара в одежде насчитывает тысячи лет. Солдаты императора Шихуанди, правившего в конце третьего века до нашей эры в Китае, повязывали шарфы на шею, римские легионеры носили шейные платки под названием focales для защиты от холодной погоды. Позже, в семнадцатом веке, солдаты французского короля Людовика XIV носили шали. В Россию его ввез Петр I, но современники восприняли этот аксессуар неоднозначно, называли и змеюкой, и удавкой. В XIX веке галстук уже стал более похожим на современный. Одним из популяризаторов этого аксессуара был Александр Пушкин. Современная форма галстука произошла от свисающего конца галстучного банта в последней трети девятнадцатого века, и с тех пор он получил распространение в более узких или увеличенных вариантах. Узоры, цвета и форма банта могут изменяться в зависимости от моды старинных костюмов и рубашек. Галстук является элементом мужской одежды, который не выполняет определенной функции; он отвечает только за украшение, поскольку отражает индивидуальность владельца. Начиная с середины, XX века галстук становится неотъемлемым элементом одежды в корпоративной культуре, как часть дресс-кода. Сегодня множество компаний и госучреждений предъявляют жесткие требования к внешнему виду своих офисных сотрудников, подразумевающие ежедневное многочасовое ношение строгой, официально-деловой одежды, в т.ч. галстуков.

Широко известен способ крепления галстуков на шее, заключающийся в создании традиционного узла одним из способов завязывания галстука. К недостаткам данной системы крепления относятся:

- невозможность сформировать парадный конец галстука точной длины, поскольку парадный конец формируется после создания узла, т.е. в последнюю очередь. Таким образом, длина парадного конца зависит от типа узла (например, односторонний или двусторонний), его величины (в зависимости от ширины галстука), толщины материала галстука;

- сползание узла вниз на одну из сторон вследствие малых сил трения в узле;

- невозможность создать узел точной геометрической формы, в частности, невозможность создания строго симметричного узла. Прямая зависимость формы и скорости формирования узла от субъективных факторов, т.е. навыков человека;

- давление узла на горло вследствие того, что узел формируется под парадной плоскостью с внутренней стороны, и его внутренние узлы выступают внутрь, в сторону горла, что может пагубно влиять на здоровье.

Возможные негативные последствия постоянного давления галстука на шею пользователя подтверждаются медицинскими исследованиями, приведенными ниже.

В ходе исследований в Университетской клинике Шлезвиг-Гольштейн (Should you stop wearing neckties?–wearing a tight necktie reduces cerebral blood flow 30.06.2018, Neuroradiology, pages 861–864, https://link.springer.com/article/10.1007/s00234-018-2048-7). Результаты работы опубликованы в журнале Neuroradiology. В исследовании приняли участие 30 добровольцев. Половина участников прошла процедуру исследования кровоснабжения головного мозга, надев галстук, остальным было проведено то же исследование, но – в буквальном смысле слова – без галстуков. Оказалось, что этот аксессуар действительно пережимает сосуды, уменьшая поступающий в мозг объём крови на 7,5%. Казалось бы, это немного, но в сочетании с сердечно-сосудистыми заболеваниями, например, с артериальной гипертензией, последствия теоретически могут быть фатальными.

Так комментирует полученные результаты исследования врач-невролог, рефлексотерапевт Тюменского кардиоцентра Лилия Мошкина: «Ношение слишком туго затянутого галстука может быть вредно для здоровья. Существует даже такой термин, как «синдром тугого галстука» или «тугого воротника». Этот аксессуар отрицательно влияет на кровоснабжение головного мозга из-за того, что пережимает яремные вены и сонные артерии. При затруднении венозного оттока крови от головного мозга может появиться мышечная слабость, головокружение, головная боль, тошнота, общее недомогание, человек может плохо себя чувствовать постоянно. Могут быть длительные головные боли, отечность лица, боль в глазах.

Чтобы не возникал «синдром тугого галстука», нужно стараться не затягивать его туго, в идеале – не носить совсем. Но это не всегда возможно из-за дресс-кода».

Авторы другого исследования, проведенного на базе Нью-Йоркского офтальмологического центра обнаружили, что ношение галстука способствует повышению внутриглазного давления (Teng C, Gurses-Ozden R, Liebmann JM, Effect of a tight necktie on intraocular pressure, British Journal of Ophthalmology 2003; 87: 946-948 https://bjo.bmj.com/content/87/8/946). Повышенное же внутриглазное давление, в свою очередь, считается одним из факторов риска развития глаукомы – заболевания, приводящего к необратимому ухудшению зрения и даже к полной слепоте. По мнению врачей, этот на первый взгляд незначительный показатель может негативно отразиться на здоровье людей с уровнем кровотока ниже среднего, а также гипертоников и курильщиков.

В ходе другого медицинского исследования, в результате которого удалось установить влияние ношения узкого галстука на амплитуду движений шейного отдела позвоночника и активность верхней трапециевидной мышцы во время работы за компьютером (https://pubmed.ncbi.nlm.nih.gov/21709362/).

Было набрано тридцать офисных работников, работающих за компьютером. Сначала с помощью прибора CROM измеряли активность шейного отдела позвоночника участников, когда они носили или не носили тесный галстук. Впоследствии активность верхней трапециевидной мышцы измеряли при работе за терминалом визуального отображения с тугим галстуком и без него. Результатом исследования стал вывод о том, что сгибание, разгибание шеи и боковое сгибание шейного отдела позвоночника испытуемых были значительно снижены при ношении тугого галстука по сравнению с без него. Активность верхней трапециевидной мышцы значительно повышалась при работе с тугим галстуком по сравнению с работой без него. Таким образом, регулярное ношение галстука повышает риск заболеваний опорно-двигательного аппарата, а именно шейного отдела позвоночника.

Таким образом, по мимо обозначенных выше недостатков традиционного способа завязывания галстука, предпосылкой изобретения стали медицинские исследования, доказывающие существенное негативное влияние на здоровье при постоянном ношении галстука, а именно вследствие того, что галстук сдавливает шею, как следствие мягкие ткани, дыхательные пути и сосуды кровообращения.

Известно техническое решение ГАЛСТУК БЕЗ УЗЛА того же назначения, что и заявляемое изобретение (№ RU 182611 U1, МПК A41D 25/02, 2016 г., ВИНКОНСАЛТИНГ ДИ СКАПИТТА АЛЕССАНДРО (IT)). По известному техническому решению, галстук имеет один или несколько элементов крепления, находящихся на некотором расстоянии от одного из двух концов галстука. Средства крепления удерживают вместе два противоположных канта галстука и формируют закрытую петлю, в которую можно вставить и в которой можно перемещать первый конец галстука. Таким образом, известное техническое решение позволяет пользователю избежать необходимости завязывать традиционный галстучный узел.

Однако, известному техническому решению могут быть присущи следующие недостатки. Технология надевания, крепления галстука достаточно сложная, требует некоторого времени и практики на освоение. Средства крепления, по полезной модели это могут быть пуговицы, кнопки и т.п., требуют застегивания-растягивания, изнашиваются в процессе эксплуатации. Галстук обхватывает шею пользователя, в то время как для некоторых категорий потребителей это нежелательно по соображениям безопасности, а также имеет место давление петли (крепления) галстука на шею. Галстук, согласно известному техническому решению, может иметь внешний эстетический вид отличный от традиционного, и не всегда предсказуемый для потребителя.

Известно техническое решение того же назначения, что и заявляемое изобретение БРОШЬ ДЛЯ КРЕПЛЕНИЯ ГАЛСТУКА, ПЛАТКА, ЖАБО (RU 117071 U1, МПК A41D 25/02, 2012 г., Бекасов Евгений Владимирович). Полезная модель представляет собой брошь в виде короба с наклонной передней плоскостью, с дужкой крепления на воротник рубашки в ее верхней внутренней части и боковыми плоскостями, на внутренней стороне которых расположены сужающиеся и снова расходящиеся поверхности, образующие в узкой части зажим для галстука, платка, жабо. Корпус броши выполнен из твердого материала (например, дерево, металл, резина, пластмасса, керамика, камень). Осуществление полезной модели производится за три шага. На первом шаге пользователь формирует необходимую длину и парадные складки галстука по своему желанию, складывает его и вводит галстук через заднюю открытую сторону броши в зажим. Сложенный галстук стремится развернуться под воздействием силы упругости материала и т.о. удерживается в зажиме за счет сил давления боковых кромок зажима.

На втором шаге дужка крепления броши заводится за застегнутый ворот рубашки, – симметрично между поднятыми вверх воротничками, после чего брошь опускается на рубашку до упора. Третьим шагом воротнички рубашки опускаются, накрывая брошь сверху и сбоку. Брошь для крепления галстука позволяет не завязывать галстук и в то же время использовать традиционный галстук. Лишняя длина галстука, оставшаяся вследствие отсутствия узла, крепится к петельке на тыльной стороне галстука продеванием в нее несколько раз. Отсутствие узла позволяет использовать более дешевые в изготовлении укороченные галстуки. Простота крепления позволяет также крепить платки и жабо.

Однако известному техническому решению могут быть присущи следующие недостатки. По определению, устройство представляет собой брошь, то есть не подходит под стандарт внешнего вида традиционных галстуков, а значит не может быть использовано в условиях требующих соблюдение требований внешнего вида людей (сотрудников предприятия, учащихся, госслужащих). Кроме того, крючок, используемый в указанном аналоге, не дает необходимого и достаточного по надежности крепления к вороту рубашки.

Известно техническое решение, имеющее сходное назначение, что и заявляемое техническое решение – ГАЛСТУК С ПРЕДВАРИТЕЛЬНО ЗАВЯЗАННЫМ УЗЛОМ В СБОРЕ (GB 2263223, МПК A41D25/025, 1992 г., An-Chuan Wu, Великобритания). Главной целью изобретения является упрощение конструкции, экономия материала, экономия рабочей силы; это изобретение в основном содержит жесткий каркас, на который крепится галстук с предварительным завязыванием; пользователь может быстро надеть галстук, просто приклеив жесткий каркас и поддерживающий элемент вокруг воротника рубашки.

Согласно изобретению, техническое решение содержит жесткую раму, n-образный поддерживающий элемент и завязывающую часть. Укороченный галстук завязывается и закрепляется на раме и крепится на липкую ленту типа «Велкро». Устройство крепится за пуговицу на рубашке, посредством специальной прорези на поддерживающем элементе устройства с возможностью регулирования по высоте, благодаря подвижности последнего. Таким образом, техническое решение позволяет избежать любых элементов, охватывающих шею пользователя, позволяет регулировать плотность прилегания галстука к воротнику.

Известному техническому решению могут быть присущи некоторые недостатки. Техническое решение является довольно сложной сборно-разборной конструкцией требующей опыта и сноровки, чтобы научиться правильно использовать и подстраивать его для удобного использования и достижения эстетических целей. Галстук крепится к устройству крепления с помощью липкой застежки типа «Велкро», которая, при продолжительном использовании, может изнашиваться и терять крепежные свойства. Поддерживающий элемент, находящийся фактически под рубашкой, непосредственно касаясь кожных покровов пользователя, может создавать дискомфорт при использовании, либо требует обязательного дополнительного слоя одежды, например, майки под рубашкой.

Известно техническое решение, имеющее сходное назначение, что и заявляемое техническое решение – ГАЛСТУК (GB 2259440, МПК A41D25/025, 1991г., Хун Ву Им, Хен Джа Ким, Великобритания). Согласно изобретению, предлагается готовый галстук, содержащий узловую пластину, несущую узел галстука, содержащую левый и правый элементы крыла, на которой формируется узел галстука. Пластина для узла снабжена парой крыльев. Крылья предназначены для вставки под воротник рубашки. В верхней части с обратной стороны пластины выполнены два сквозных отверстия, через которые пропускается подвесной шнур.

На задней стороне пластины, элемент с сквозными отверстиями для пропуска двойного шнура, образующий, таким образом, петлю, и фиксирующее устройство, включающее поворотный рычажный элемент для фиксации шнура в нужном положении.

На пластине формируется узел галстука, и, для использования шнур, продетый через сквозные отверстия, вытягивается. Затем петлю, образованную шнуром, надевают на шею пользователя и заправляют под воротник рубашки, и крылышки, также вставляют под воротник рубашки. Затем шнур вытягивают и устанавливают устройство на соответствующую величину, после чего опускают рычаг, для фиксации галстука в нужном положении. При снятии галстука выполняется процедура, обратная описанной выше процедуре надевания.

Известному техническому решению могут быть присущи некоторые недостатки. Сама конструкция устройства является довольно сложной, состоящей из различных подвижных элементов, что в свою очередь делает его как сложным в производстве, так и в использовании конечным пользователем. Кроме того, часть элементов могут быть выполнены из металла, делая все устройство в сборе некомфортным в носке вследствие заметного веса. Галстук, согласно изобретению, обхватывает шею пользователя, в то время как для некоторых категорий потребителей это нежелательно по соображениям безопасности, а также подобное крепление может не давать достаточно надежного крепления к воротнику. Эстетический вид такого галстука также может быть отличен от классического вида галстука.

Известно техническое решение, принятое в качестве прототипа – ДРЕЖАТЕЛЬ ГАЛСТУКА (GB 2232061, МПК A41D 25/025, 1989г., GARRETT JAMES ARNOLD LANGFORD, Великобритания). В соответствии с изобретением предусмотрен пластиковый держатель определенной формы, на который завязывается галстук и который затем прикрепляется к верхней пуговице рубашки с помощью пластикового крючка. Соединение между держателем галстука и крючком осуществляется с помощью шнура регулируемой длины, что позволяет зафиксировать галстук в правильном положении. Держатель для галстука состоит из литой или профилированной рамы из пластика или другого материала, имеющей корпус и два плеча. Вокруг корпуса расположен пластиковый или металлический хомут, а в определенной точке прикреплен уголок липкой застежки «Велкро». Крючок изготовлен из пластика или другого материала и прикреплен к шнурку для шнуровки обуви, который заканчивается на узле. На шнуре имеется застежка-липучка, противоположная той, что расположена на креплении.

Закрепив крючок и шнурок в таком положении, чтобы шнурок проходил под воротником, – крючок можно зацепить за верхнюю пуговицу рубашки. Затем плечи держателя для галстука располагаются под концами воротника, и, потянув за узел, держатель (с закрепленным галстуком) перемещается в правильное положение. Затем две части липучки прижимаются друг к другу, удерживая все устройство вместе, до тех пор, пока, снова разъединив их, его можно будет снять.

Таким образом, держатель галстука, по указанному изобретению, позволяет прикреплять заранее завязанный узел галстука на воротнике с помощью крепления в виде крючка к воротнику, и посредством шнурка под воротником, удерживающее усилие распределяется между ними и снижает потенциальное давление на пользователя в области шеи.

Известному техническому решению могут быть присущи некоторые недостатки. Способ крепления подразумевает наличие шнурка под воротником рубаки, закрепляемом с помощью липкой застежки типа «Велкро», которая, при продолжительном использовании, может изнашиваться и терять крепежные свойства. Галстук обхватывает шею пользователя, в то время как для некоторых категорий потребителей это нежелательно по соображениям безопасности, а также подобное крепление может не давать достаточно надежного крепления к воротнику и, в случае активности пользователя (наклон, бег, например) крючок может соскочить с ворота и, как минимум, внешний эстетический вид галстука будет нарушен, а галстук будет требовать повторной фиксации.

Задачей, на решение которой направлено изобретение, является создание галстука с имитацией узла полнозаводского изготовления с креплением его за элементы одежды – ворот рубашки, с имитацией классической формы узла галстука, задаваемой внешним каркасом устройства крепления. Заявляемое техническое решение позволяет решить следующие задачи:

- устранить давление петли галстука на шею пользователя;

- повысить безопасность использования галстука, за счет того, что не обхватывает шею;

- исключить индивидуальное влияние пользователя на внешний вид галстука согласно дресс-коду;

- упростить процесс подготовки и крепления галстука на ворот рубашки до одной операции.

Предлагаемая конструкция, позволяет пользователю просто и быстро надевать и снимать галстук, без необходимости завязывать галстук и продевать его под воротником рубашки, а также повысить уровень безопасности и здоровье сбережения при постоянном использовании галстука, при идентичном эстетическом внешнем виде классическом галстука.

Галстук с предлагаемым узлом крепления особенно актуален для групп потребителей, для которых традиционный галстук может представлять, при определённых условиях, угрозу безопасности и здоровью. Так, например, для детских галстуков указанное техническое решение актуально с утилитарной точки зрения. Так даже для того, чтобы надеть традиционный галстук требуется определённый навык, сноровка, моторика, не говоря уже о том, чтобы самостоятельно его завязать. С точки зрения безопасности для здоровья, техническое решение исключает возможность передавливания жизненно важных кровеносных сосудов и/или дыхательных путей. Указанное выше актуально также для людей с ОВЗ, проблемами с дыхательной, сердечно-сосудистой системами, как описано выше.

Для сотрудников органов внутренних дел, силовых структур, сотрудников охранных предприятий галстук не является стесняющим движения элементом и предметом одежды, который, потенциально, может быть использован для удушения пользователя. В случае экстренной необходимости, такой галстук может быть снят и убран/сброшен в считанные секунды одним движением руки.

Техническим результатом являются упрощение конструкции устройства и повышение надежности крепления галстука за элементы одежды с имитацией узла галстука классической формы за счет повторения формы внешнего каркаса устройства, при этом узел крепления скрыт под тканью текстильного изделия и за тканью рубашки без изменения внешнего вида пользователя.

Указанный технический результат достигается тем, что устройство крепления галстука с имитацией узла галстука, состоящее из корпуса и узла крепления галстука к вороту рубашки, закрепленного на корпусе, особенностью является то, корпус выполнен цельнолитым в форме «бабочки», состоящим из плоской площадки с симметрично отходящими от неё выпуклыми крыльями, выпуклость которых обращена к оборотной стороне, и штифта, расположенного на оборотной стороне, оборудованного стопорной конической шайбой с насеченными упругими зубцами, с возможностью крепления на нем текстильного изделия, узел крепления выполнен в виде пружинного зажима, состоящего из плоской пружины, расположенной на лицевой стороне корпуса, имеющей вдоль продольной оси подпружиненные две лапки по краям и язычок посередине, выступающие за габарит корпуса, согнутые напротив и навстречу друг друга под прямыми углами, образуя согнутыми концами лапок и язычка паз прямоугольного сечения, и рычага, с возможностью поворота в вертикальной плоскости, имеющего с одной стороны хвостовик Т-образной формы, размещенный в пазе, согнутого таким образом, чтобы в открытом состоянии зажима рычаг находился в вертикальном положении, при этом хвостовик также фиксировался в подпружиненном пазе в вертикальном положении, а в закрытом состоянии наоборот фиксировался в горизонтальном с возможностью зажима ткани ворота рубашки между вторым концом рычага и штифтом.

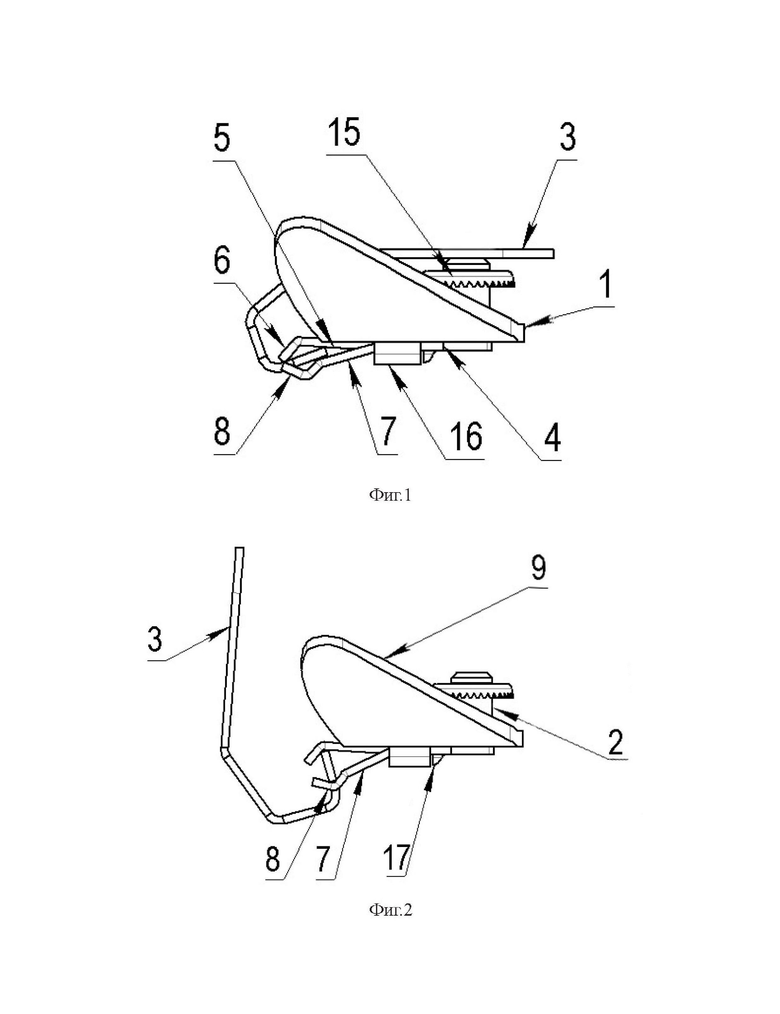

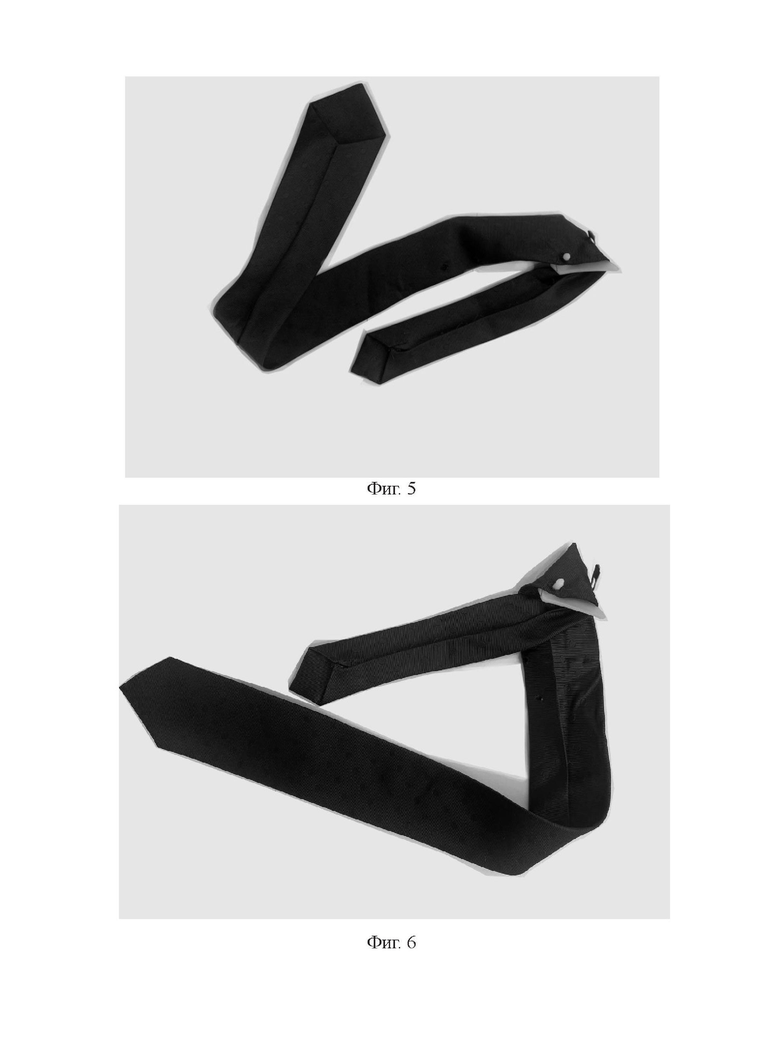

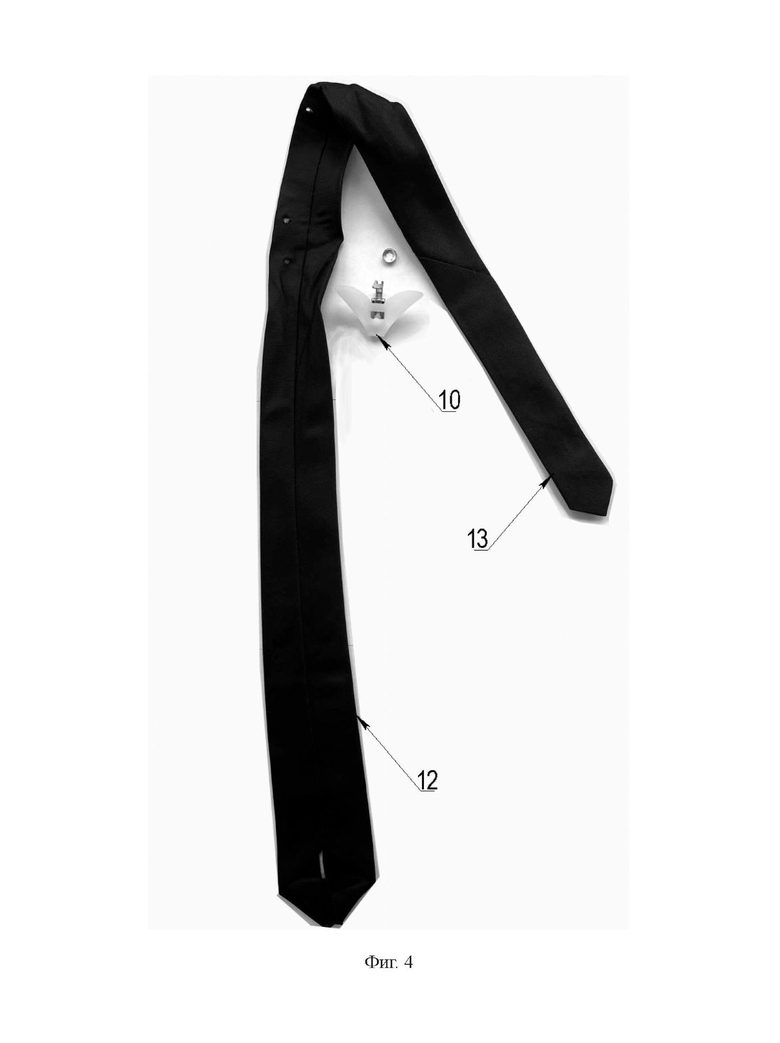

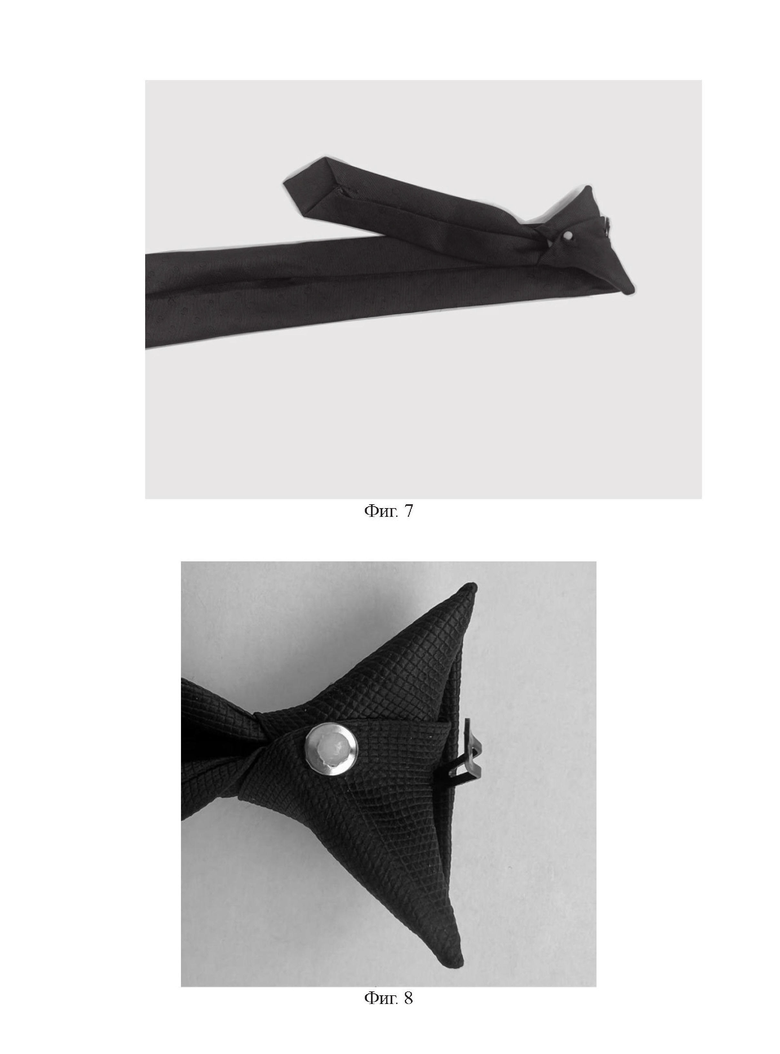

Изобретение иллюстрируется следующим фигурами: Фиг. 1 – устройство крепления в закрытом состоянии (вид сбоку); Фиг. 2 – устройство крепления в открытом состоянии (вид сбоку); Фиг. 3 – пример осуществления изобретения в сборе; Фиг. 4 – пример осуществления изобретения в разборе (текстильное изделие и устройство крепления); Фиг. 5 – поэтапный процесс сборки текстильной заготовки и устройства крепления (пример осуществления); Фиг. 6 – поэтапный процесс сборки текстильной заготовки и устройства крепления (пример осуществления); Фиг. 7 – поэтапный процесс сборки текстильной заготовки и устройства крепления (пример осуществления). Фиг. 8 – имитация узла галстука сзади (пример осуществления); Фиг. 9 – устройство крепления (пример осуществления); Фиг. 10 – устройство крепления (пример осуществления).

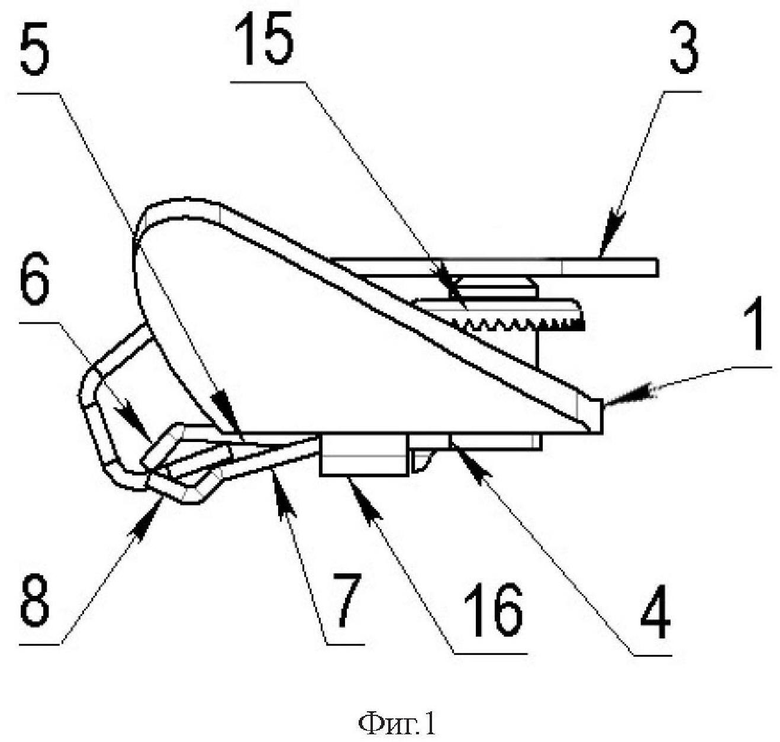

Устройство крепления 10 к вороту рубашки (фиг.1) состоит из цельнолитого корпуса 1 в форме «бабочки», выполненного из пластмассы, состоящего из плоской площадки и отходящих под углом к ней двух симметричных крыльев 9, являющихся каркасом для имитации узла галстука текстильного изделия 11 и пружинного зажима – узла крепления к вороту рубашки. С одной стороны плоской площадки корпуса 1 выступает штифт 2 цилиндрической формы, оборудованного стопорной конической шайбой с насеченными упругими зубцами 15 для крепления текстильного изделия 11, с другой стороны расположен П-образный выступ 16 с плоским пазом, в который вставлена плоская пружина 4, выполненная из пружинной стали и закрепленная на корпусе 1 заклепкой 17. Узел крепления текстильного изделия 11 к вороту – зажим, состоит из плоской пружины 4 и рычага 3. Выступающая часть за габарит корпуса 1 пружины 4 разрезана вдоль оси на три части, при этом центральная часть – язычок 5, расположен между двумя боковыми частями в виде лапок 7 и оба элемента 5 и 7 изогнуты напротив и навстречу друг друга под углом, образуя согнутыми концами 6 и 8, подпружиненный паз прямоугольного сечения, как показано на фиг.1 и 2. Рычаг 3 выполнен в виде пластины из нержавеющей стали, с возможностью вращения в вертикальной плоскости, и согнут таким образом, чтобы в открытом фиксированном состоянии зажима, он находился практически под прямым углом к плоской площадке корпуса 1 (на примере фиг. 2 тремя перегибами). Один конец рычага 3 зажима – хвостовик имеет Т-образную расширяющуюся форму так, чтобы опираться на боковые элементы 7 пружины 4 и введен в подпружиненное пространство паза, образованное концами 6 и 8 элементов 5 и 7 плоской пружины 4. Второй, закругленный свободный конец рычага 3, имеет сквозную выемку вдоль центральной оси рычага 3 для уменьшения его веса. Свободный конец рычага 3 выступает за габариты корпуса 1 для удобства открывания зажима. Для надежной фиксации текстильного изделия 11 к корпусу 1, предусмотрена стопорная шайба коническая шайба с нанесенными упругими зубцами 15, обращенными к ткани, как показано на фиг.1.

Устройство работает следующим образом. Первоначально пружинный зажим галстука полнозаводского изготовления, с предварительно закрепленным на каркасе корпуса 1 текстильным изделием 11, находится закрытом состоянии, при этом рычаг 3 и хвостовик рычага 3 находятся в зафиксированном горизонтальном положении в пазе пружины 5 ,6, 7, 8. При надевании галстука, потребитель поднимает рычаг 3 в вертикальное положение, при этом хвостовик рычага 3 фиксируется в вертикальном положении в пазе пружины 5,6,7,8, заводит свободный конец рычага 3 за лицевую планку ворота рубашки, в традиционном месте закрепления галстука на рубашке, и мышечным усилием пальца опускает рычаг 3 в горизонтальное положение, зажимая ткань ворота между свободным концом рычага 3 и штифтом 2.

Система крепления на рубашке, описанная выше, обладает рядом преимуществ, благодаря конструктивным особенностям: зажим закрепляет галстук на вороте рубашки достаточно надежно, исключая возможность случайного открепления, даже если пользователь активной деятельностью. Эксплуатация устройства включает многократный процесс открывания и закрывания зажима. Указанная конструкция и материал, из которого сделана пластинка, исключают усталость металла на весь срок службы устройства, которая могла бы, со временем уменьшить надежность крепления устройства к рубашке.

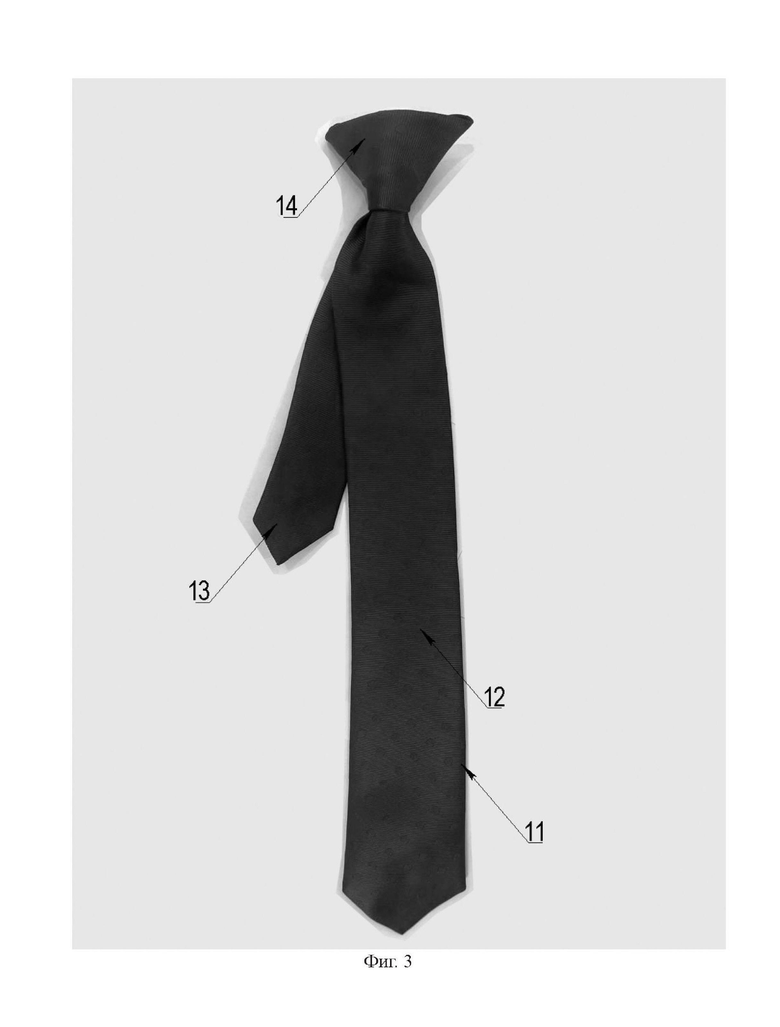

Пример осуществления. Текстильное изделие 11 (фиг. 3), представляет собой полосу ткани или другого гибкого материала, вытянутое в направлении, которое в настоящем тексте определяется как "продольное". У текстильного изделия имеются два противоположных друг другу конца в продольном направлении: первый конец 12, который обозначается как свободный конец, выполняющий функцию парадного языка галстука, и второй конец 13, специальным образом завязанный и закрепленный, формирующий, таким образом имитацию узла 14 на устройстве крепления 10.

Устройство крепления 10, выполняет функцию каркаса, для имитации узла галстука 14, и функцию крепления всего изделия к вороту рубашки.

Текстильное изделие может быть скроено и сшито в соответствующей форме и размерах, известным способом в условиях швейного производства, при этом размеры текстильного изделия, устройства крепления, равно как и материалы, образующие галстук и устройство крепления, не могут рассматриваться как имеющие ограничительный характер. Например, длина, ширина и форма текстильного изделия может варьироваться в зависимости от требований дизайна или эстетического эффекта, который должен производить надетый галстук. Сходным же образом, форма парадного языка текстильного изделия, которая может быть либо прямой, либо с более узкой частью, формирующей имитацию узла, не образует признак с ограничительным характером. Завершение парадного конца может либо иметь острую верхушку, обращенную вниз, либо пересекаться в поперечном или косом направлении. Кроме того, расстояние в поперечном направлении между каждым из элементов крепления может варьироваться в зависимости от потребностей и требований пропорциональности. Так, увеличив размеры крепления можно сформировать на полученном каркасе имитацию узла большего размера.

Материал, из которого состоит текстильное изделие, может представлять собой ткань практически любого рода. Можно использовать, например, натуральные и/или синтетические волокна, материалы (ткани) из технических волокон, ткани для спортивной одежды, обычные ткани, окрашенные органические ткани, набивные ткани и сочетания этих тканей. В качестве альтернативы тканям возможно применение других материалов в виде гибких полотен, например, натуральной или искусственной кожи, или пластмассовых материалов. Ткань может быть: односторонней или двусторонней, с несколькими слоями, наложенными друг на друга, сложенной в продольном направлении посредине один, два или более раз.

В качестве иллюстрации полнозаводского изготовления, процесс закрепления текстильного изделия и формирования имитации узла на устройстве крепления может включать в себя, условно, три операции (фиг. 4, 5, 6), подобные тем, которые осуществляются при завязывании классического галстучного узла. Основную длину текстильной заготовки (фиг. 4) галстука составляет свободный конец, парадный язык галстука 12, и меньшую часть заготовки 13 – та, из которой будет сформирована имитация узла 14. Указанная часть заготовки, закрепляется на устройстве, так чтобы на выступ, в форме штифта 2, входил в специальное отверстие в швейной заготовке ближе к ее краю, чтобы ткань была надежно закреплена (фиг. 5). Затем короткая часть заготовки 13 оборачивается вокруг устройства крепления, находящегося в открытом состоянии, зажим при этом остается поверх заготовки. Затем свободный конец заготовки 12 сгибается и оборачивается вокруг левого крыла 9 корпуса устройства крепления, формируя переднюю часть имитации узла (парадную) и полностью покрывая переднюю часть устройства крепления (Фиг. 6). Затем этот же свободный конец 12 оборачивается вокруг оставшегося правого крыла и продевается между первым и вторым слоем ткани в передней части устройства крепления, формируя, таким образом, имитацию узла и парадную часть галстука (Фиг. 7). Ткань при этом повторно фиксируется на выступе-штифте 2 устройства крепления, входящем в аналогичное первому отверстие в заготовке. Затем на выступ-штифт 2 надевается стопорная шайба 15, выполненная с зубцами или насечками, для более надежного крепления ткани на выступе-штифте 2 (фиг. 8). С изнаночной стороны имитации узла ткань зашивается специальным образом, окончательно фиксируя полученную форму узла.

Галстук и устройство его крепления, в качестве каркаса для имитации узла галстука, позволяют разместить имитацию узла галстука и его парадный язык непосредственно под сгибом воротника рубашки, используя все имеющееся свободное пространство между краями воротника рубашки. Благодаря узкой металлической части зажима позволяет разместить его, например, между двумя полами рубашки, рядом с верхней пуговицей. Таким образом, исключается возможный дискомфорт в районе шеи от соприкосновения с зажимом.

Боковые части, так называемые «крылья» устройства крепления, создают поперечную ширину имитируемого узла, высота устройства крепления регулирует вертикальную длину имитируемого узла, при этом «крылья» имеют эллиптический изгиб во внутрь, по направлению к месту крепления галстука к вороту рубашки. Таким образом, в нюансах имитируется форма узла классического галстука, а само устройство крепления, за исключением зажима, которым непосредственно закрепляется все изделие на вороте рубашки, скрыто под тканью текстильной части изделия. Зажим на устройстве крепления при этом скрыт за воротом рубашки.

Простота крепления позволяет быстро снять галстук, если он мешает при выполнении каких-либо действий, и снова прикрепить его, на что требуется всего несколько секунд. Снятие и надевание галстука, даже многократно повторенное, не меняет эстетического вида галстука.

При указанных нюансах, галстук по заявляемому техническому решению, внешне не отличен от классического вида, может производиться в готовом виде из различных материалов и иметь различные форму, длину, размеры и при этом в независимости от внешних условий, при нормальной эксплуатации всегда сохранять первозданный вид, с симметричным и аккуратным узлом.

Для закрепления галстука не требуется никаких тренировок и навыков. Время крепления сведено к нескольким секундам вследствие применения простейших принципов креплений. Отсутствие шейной петли галстука позволяет исключить все связанные с ней негативные воздействия: удушение, давление на шею и ее натирание воротничком рубашки, сдавленными петлей галстука. При этом малый вес крепежного устройства вместе с парадным языком галстука не оттягивает ворот рубашки вниз.

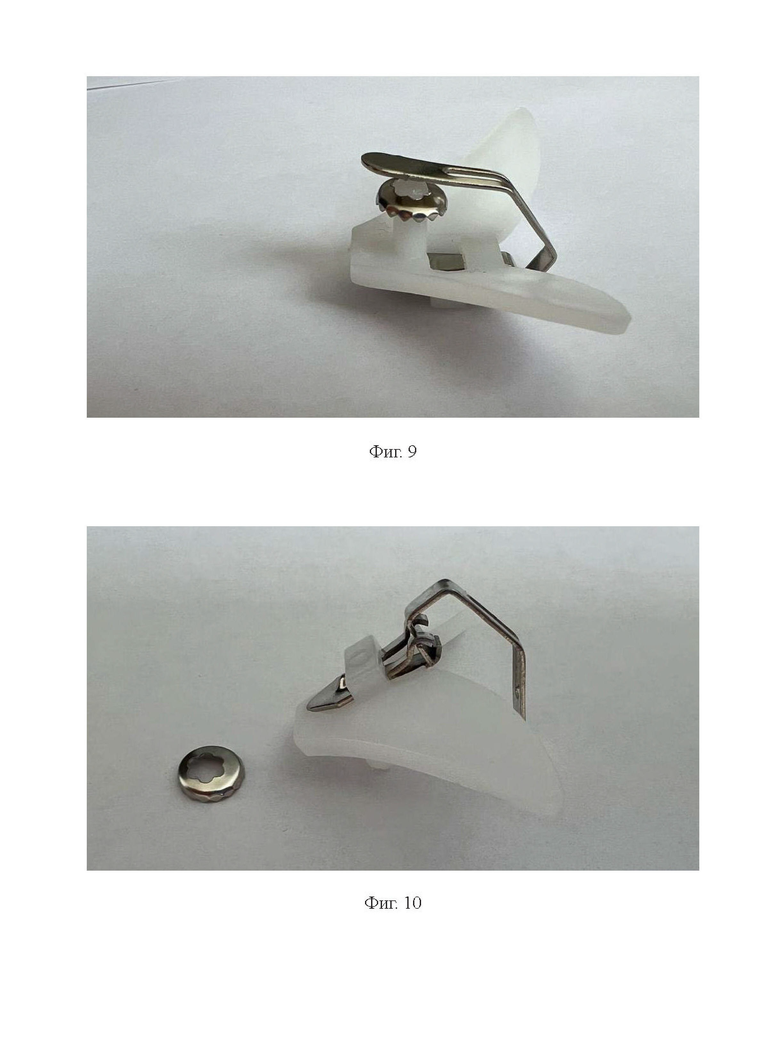

Автор изготовил устройство крепления галстука с имитацией узла галстука (Фиг. 9, 10), которые подтвердили простоту и надежность крепления изделия к вороту рубашки.

Изобретение относится к одежде, в частности к галстукам с предварительно изготовленным узлом, и может быть использовано в качестве элемента одежды, аксессуара в гардеробе взрослого человека или ребенка. Техническим результатом является упрощение конструкции устройства и повышение надежности крепления галстука за элементы одежды с имитацией узла галстука классической формы за счет повторения формы внешнего каркаса устройства, при этом узел крепления скрыт под тканью текстильного изделия и за тканью рубашки без изменения внешнего вида пользователя. Указанный технический результат достигается тем, что устройство крепления галстука с имитацией узла галстука состоит из корпуса и узла крепления галстука к вороту рубашки, закрепленного на корпусе, корпус выполнен цельнолитым в форме бабочки, состоящим из плоской площадки с симметрично отходящими от неё выпуклыми крыльями, выпуклость которых обращена к оборотной стороне, и штифта, расположенного на оборотной стороне, оборудованного стопорной конической шайбой с насеченными упругими зубцами, с возможностью крепления на нем текстильной части галстука, узел крепления выполнен в виде пружинного зажима, состоящего из плоской пружины, расположенной на лицевой стороне корпуса, имеющей вдоль продольной оси подпружиненные две лапки по краям и язычок посередине, выступающие за габарит корпуса, согнутые напротив и навстречу друг друга под прямыми углами, образуя согнутыми концами лапок и язычка паз прямоугольного сечения, и рычага с возможностью поворота в вертикальной плоскости, имеющего с одной стороны хвостовик Т-образной формы, размещенный в пазе, согнутого таким образом, чтобы в открытом состоянии зажима рычаг находился в вертикальном положении, при этом хвостовик также фиксировался в подпружиненном пазе в вертикальном положении, а в закрытом состоянии наоборот фиксировался в горизонтальном с возможностью зажима ткани ворота рубашки между вторым концом рычага и штифтом. 10 ил.

Устройство крепления галстука с имитацией узла галстука, состоящее из корпуса и узла крепления галстука к вороту рубашки, закрепленного на корпусе, отличающееся тем, что корпус выполнен цельнолитым в форме бабочки, состоящим из плоской площадки с симметрично отходящими от неё выпуклыми крыльями, выпуклость которых обращена к оборотной стороне, и штифта, расположенного на оборотной стороне, оборудованного стопорной конической шайбой с насеченными упругими зубцами, с возможностью крепления на нем текстильной части галстука,

узел крепления выполнен в виде пружинного зажима, состоящего из плоской пружины, расположенной на лицевой стороне корпуса, имеющей вдоль продольной оси подпружиненные две лапки по краям и язычок посередине, выступающие за габарит корпуса, согнутые напротив и навстречу друг друга под прямыми углами, образуя согнутыми концами лапок и язычка паз прямоугольного сечения,

и рычага с возможностью поворота в вертикальной плоскости, имеющего с одной стороны хвостовик Т-образной формы, размещенный в пазе, согнутого таким образом, чтобы в открытом состоянии зажима рычаг находился в вертикальном положении, при этом хвостовик также фиксировался в подпружиненном пазе в вертикальном положении, а в закрытом состоянии наоборот фиксировался в горизонтальном с возможностью зажима ткани ворота рубашки между вторым концом рычага и штифтом.
