Устройство крепления галстука с имитацией узла галстука Российский патент 2025 года по МПК A41D25/02

Изобретение относится к одежде, в частности к галстукам с предварительно изготовленным узлом, и может быть использовано в качестве элемента одежды, аксессуара в гардеробе взрослого или ребенка.

Известно техническое решение ГАЛСТУК БЕЗ УЗЛА того же назначения, что и заявляемое изобретение (№ RU 182 611 U1, МПК A41D 25/02, 2016 г., ВИНКОНСАЛТИНГ ДИ СКАПИТТА АЛЕССАНДРО (IT)). По известному техническому решению, галстук имеет один или несколько элементов крепления, находящихся на некотором расстоянии от одного из двух концов галстука. Средства крепления удерживают вместе два противоположных канта галстука и формируют закрытую петлю, в которую можно вставить и в которой можно перемещать первый конец галстука.

Однако известному техническому решению присущи следующие недостатки. Технология надевания, крепления галстука достаточно сложная, требует некоторого времени и практики на освоение. Кроме того, галстук обхватывает шею пользователя, в то время как для некоторых категорий потребителей это нежелательно по соображениям безопасности, а также имеет место давление петли (крепления) галстука на шею. Галстук, согласно известному техническому решению, может иметь внешний эстетический вид отличный от традиционного, и не всегда предсказуемый для потребителя.

Наиболее близким аналогом того же назначения, что и заявляемое изобретение является техническое решение ГАЛСТУК-БРОШЬ (RU 93228 U1, МПК A41D 25/02, 2009 г., Бекасов Евгений Владимирович) схожего назначения. Техническое решение представляет собой систему галстук-брошь, в которой язык галстука крепится к броши, а брошь крепится к воротнику рубашки. Галстук-брошь предназначен для замены традиционных галстуков и приспособлений для их крепления.

Однако известному техническому решению присущи следующие недостатки. По определению, устройство представляет собой брошь, то есть не подходит под стандарт внешнего вида традиционных галстуков, а значит не может быть использовано в условиях требующих соблюдение требований внешнего вида людей (сотрудников предприятия, учащихся, госслужащих). Кроме того, крючок, используемый в прототипе, не дает необходимого и достаточного по надежности крепления к вороту рубашки.

Задачей, на решение которой направлено изобретение, является устранение недостатков существующих аналогов, а именно упрощение процесса использования галстука при идентичном эстетическом внешнем классическом виде галстука. Кроме того, заявляемое изобретение решает следующие задачи:

- устраняет давление петли галстука на шею

- повышает безопасность использования галстука, за счет того, что не обхватывает шею.

- исключить влияние внешних факторов на внешний эстетический вид галстука;

- упростить процесс подготовки и крепления галстука на ворот рубашки до одной операции;

Технический результат, который может быть получен при осуществлении изобретения, заключается в простом, быстром и безопасном использовании галстука, не требующего завязывания узла и ношения вокруг шеи, при идентичном эстетическом внешнем классическом виде галстука.

Указанный технический результат может быть особенно актуален для групп потребителей, для которых традиционный галстук может представлять, при определённых условиях, угрозу безопасности и здоровью. Так, например, для детских галстуков указанное техническое решение актуально с утилитарной точки зрения. Так даже для того, чтобы надеть традиционный галстук требуется определённый навык, сноровка, моторика, не говоря уже о том, чтобы самостоятельно его завязать. С точки зрения безопасности для здоровья, техническое решение исключает возможность передавливания жизненно важных кровеносных сосудов и/или дыхательных путей. Указанное выше актуально также для людей с ОВЗ, проблемами с дыхательной, сердечно-сосудистой системами.

С точки зрения безопасности при использовании, указанный технический результат также актуален для сотрудников органов внутренних дел, силовых структур, сотрудников охранных предприятий и других подобных сфер. В этой связи, галстук не является, стесняющим движения, элементом. И предметом одежды, который, потенциально, может быть использован для удушения пользователя. В случае экстренной необходимости, такой галстук может быть снят и убран/сброшен в считанные секунды одним движением руки.

При указанных нюансах, галстук по заявляемому техническому решению внешне не отличен от классического вида, может производиться из различных материалов и иметь различные форму, длину, размеры и при этом в независимости от внешних условий, при нормальной эксплуатации всегда сохранять первозданный вид, с симметричным и аккуратным узлом.

Раскрытие сущности способа производства устройство крепления галстука с имитацией узла галстука.

Указанный технический результат достигается тем, указанное техническое решение содержит в себе устройство крепления галстука с имитацией узла галстука, характеризующееся тем, что устройство крепления состоит из корпуса в форме птички с крыльями, с выступающей из корпуса частью в форме штифта и шайбу для этой части для крепления полосы текстильного материала с двумя концами на устройство крепления, и системы крепления галстука к рубашке, состоящей из зажима с Т-образным концом, установленным в металлическую пластинку, с выполненными в ней прорезями и закрепленную на корпусе так, чтобы зажим оказывался подпружиненным между двух частей пластинки, выполненных с закругленными крючками, с возможностью фиксации в открытом и закрытом состоянии.

Галстук с имитацией узла (фиг. 1), обозначенный цифрой 11, представляет собой полосу ткани или другого гибкого материала, вытянутую в направлении, которое в настоящем тексте определяется как "продольное". У галстука имеются два противоположных друг другу конца в продольном направлении: первый конец 12, который обозначается как свободный конец, выполняющий функцию парадного (переднего) языка галстука, и второй конец 13, формирующий имитацию узла 14 на устройстве крепления 10.

В качестве иллюстрации приводится производственный процесс, включающий в себя подготовительный этап, включающий в себя этап кройки и шитья заготовки галстука (Фиг. 8) в соответствующей форме и размерах; производственный этап сборки устройства крепления; завершающий этап по интеграции устройства крепления в заготовку галстука и формирования имитации узла (Фиг. 10а, 10б, 10в). Устройство крепления 10 (Фиг. 2) выполнено из твердых материалов (металл, пластмасса, дерево и т.п.), расположено так, чтобы сформировать имитацию галстучного узла 14. Когда галстук надет (в состоянии для ношения) первый конец 12 должен свободно свисать перед грудью человека, носящего галстук.

Подготовительный этап, включающий в себя этап кройки и шитья заготовки галстука в соответствующей форме и размерах, известным способом, при этом размеры галстука, устройства крепления, равно как и материалы, образующие галстук и устройство крепления, не могут рассматриваться как имеющие ограничительный характер. Например, длина, ширина и форма галстука может варьировать в зависимости от требований дизайна или эстетического эффекта, который должен производить надетый галстук. Сходным же образом, форма свободного (парадного) языка галстука, которая может быть либо прямой, либо с более узкой частью, формирующую имитацию узла, не образует признак с ограничительным характером. Завершение парадного конца может либо иметь острую верхушку, обращенную вниз, либо пересекаться в поперечном или косом направлении. Кроме того, расстояние в поперечном направлении между каждым из элементов крепления может варьировать в зависимости от потребностей и требований пропорциональности. Так увеличив размеры крепления можно сформировать имитацию узла большего размера.

Материал, из которого состоит галстук, может представлять собой ткань практически любого рода. Можно использовать, например, натуральные и/или синтетические волокна, материалы (ткани) из технических волокон, ткани для спортивной одежды, ткани, включающие волокна, изготовленные методами нанотехнологий, ткани, содержащие вставки из драгоценных металлов, ткани, содержащие волокна, подвергшиеся биообработке, обычные ткани, окрашенные органические ткани, набивные ткани и сочетания этих тканей. В качестве альтернативы тканям возможно применение других материалов в виде гибких полотен, например, натуральной или искусственной кожи или пластмассовых материалов.

Ткань может быть: односторонней или двусторонней, с несколькими слоями, наложенными друг на друга, сложенной в продольном направлении посредине один, два или более раз.

Производственный этап изготовления и сборки устройства крепления. Устройство крепления выполнено из твердых материалов (металл, пластмасса, дерево и т.п.), расположено так, чтобы сформировать имитацию галстучного узла со свободно свисающей парадной частью галстука, которые можно было бы закрепить на воротнике рубашки.

Устройство крепления 10, вокруг которого специальным образом завязывается второй конец галстука 13, имитирует форму узла галстука 14, при этом формируется свободно свисающий передний, парадный язык галстука 12, и выполняет функцию крепления. Корпус устройства, выполненный, например, из твердого полимерного материала способом полимерной 3D-печати, представляет собой эргономическую комбинированную конструкцию содержащую: формирующий внешний вид и объем узла корпус в форме «птички» 1 с крыльями 9 (Фиг. 3), вокруг которого формируется из ткани галстука имитация узла 14 (Фиг. 9) и выступающей частью в форме штифта 2, на которой второй конец галстука закрепляется по средством шайбы 15; системы крепления к рубашке состоящей из зажима 3 с Т-образным концом, установленного в металлическую пластинку 4, с выполненными в ней прорезями, так чтобы образовался язычок 5 с изогнутым вовне (от корпуса устройства), закругленным крючком 6 на конце, и две металлические части 7 по краям, с изогнутыми вовнутрь (на корпус устройства), закругленными крючками 8 на концах, вместе составляющие всю ширину пластинки 4. Пластинка выполнена так, чтобы зажим 3 с Т-образным концом устанавливался закрепленный и подпружиненный между крючками 6 и 8 на концах язычка и частей по сторонам от него и имел два рабочих положения – открытое и закрытое. В закрытом состоянии зажимал галстук на вороте рубашки (Фиг. 4), а при приложении определённого мышечного усилия со стороны пользователя – открывался и фиксировался в открытом состоянии (Фиг. 5). Металлическая пластинка 4 закрепляется в корпусе 1 в специальном отверстии п-образного выступа 16 на корпусе, для фиксации в отверстии, в нижней части пластинки выполнен небольшой выпуклый выступ 17.

Этап по интеграции устройства крепления в заготовку галстука и формирования имитации узла включает в себя, условно, три операции (Фиг. 10а, 10б, 10в), подобные тем, которые осуществляются при завязывании классического галстучного узла. Швейная заготовка галстука, основную длину тканевой составляет свободный конец (парадный язык) галстука 12, и меньшую часть заготовки 13 – та, из которой будет сформирована имитация узла 14. Указанная часть заготовки, закрепляется на устройстве, так чтобы на выступ, в форме штифта 2, входил в специальное отверстие в швейной заготовке ближе к ее краю, чтобы ткань была надежно закреплена. Затем короткая часть заготовки 13 оборачивается вокруг устройства крепления, находящегося в открытом состоянии, зажим при этом остается поверх заготовки (Фиг. 10а). Затем свободный конец заготовки сгибается и оборачивается вокруг левого крыла 9 корпуса устройства крепления, формируя переднюю часть имитации узла (парадную) и полностью покрывая переднюю часть устройства крепления (Фиг. 10б). Затем этот же свободный конец оборачивается вокруг оставшегося правого крыла и продевается между первым и вторым слоем ткани в передней части устройства крепления, формируя, таким образом, имитацию узла и парадную часть галстука (Фиг. 10в). Ткань при этом повторно фиксируется на выступе-штифте устройства крепления, входящем в аналогичное первому отверстие в заготовке. На выступ-штифт затем надевается шайба 15, выполненная с зазубринами, для более надежного крепления ткани на выступе-штифте. С изнаночной стороны имитации узла ткань зашивается специальным образом, окончательно фиксируя полученную форму имитации узла.

Подобный галстук с имитацией узла и устройство его крепления позволяют разместить имитацию узла галстука непосредственно под сгибом воротника рубашки, используя все имеющееся свободное пространство между краями воротника рубашки. Боковые части, так называемые «крылья» устройства крепления, создают поперечную ширину имитируемого узла, высота устройства крепления регулирует вертикальную длину имитируемого узла, при этом «крылья» имеют эллиптический изгиб вовнутрь, по направлению к месту крепления галстука к вороту рубашки. Таким образом, в нюансах имитируется форма узла классического галстука, а само устройство крепления, за исключением зажима, которым непосредственно закрепляется все изделие на вороте рубашки, скрыто под тканью галстука.

Простота крепления позволяет быстро снять галстук, если он мешает при выполнении каких-либо действий, и снова прикрепить его, на что требуется всего несколько секунд. Снятие и надевание галстука, даже многократно повторенное, не меняет эстетического вида галстука.

Для закрепления галстука не требуется никаких тренировок и навыков. Время крепления сведено к нескольким секундам вследствие применения простейших принципов креплений. Отсутствие шейной петли галстука позволяет исключить все связанные с ней негативные воздействия: удушение, давление на шею и ее натирание воротничками рубашки, сдавленными петлей галстука. При этом малый вес крепежного устройства вместе с коротким языком галстука не оттягивает ворот рубашки вниз.

Сущность изобретения поясняется изображениями, где:

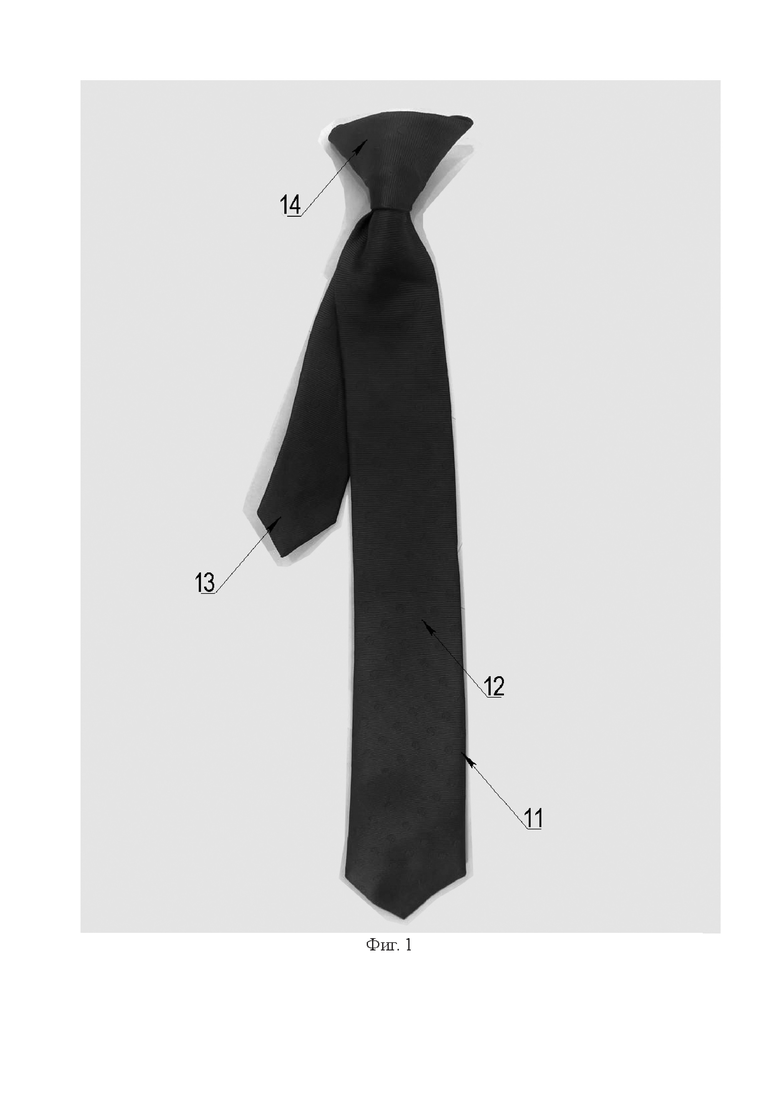

Фиг. 1 – галстук, готовый к использованию (пример осуществления);

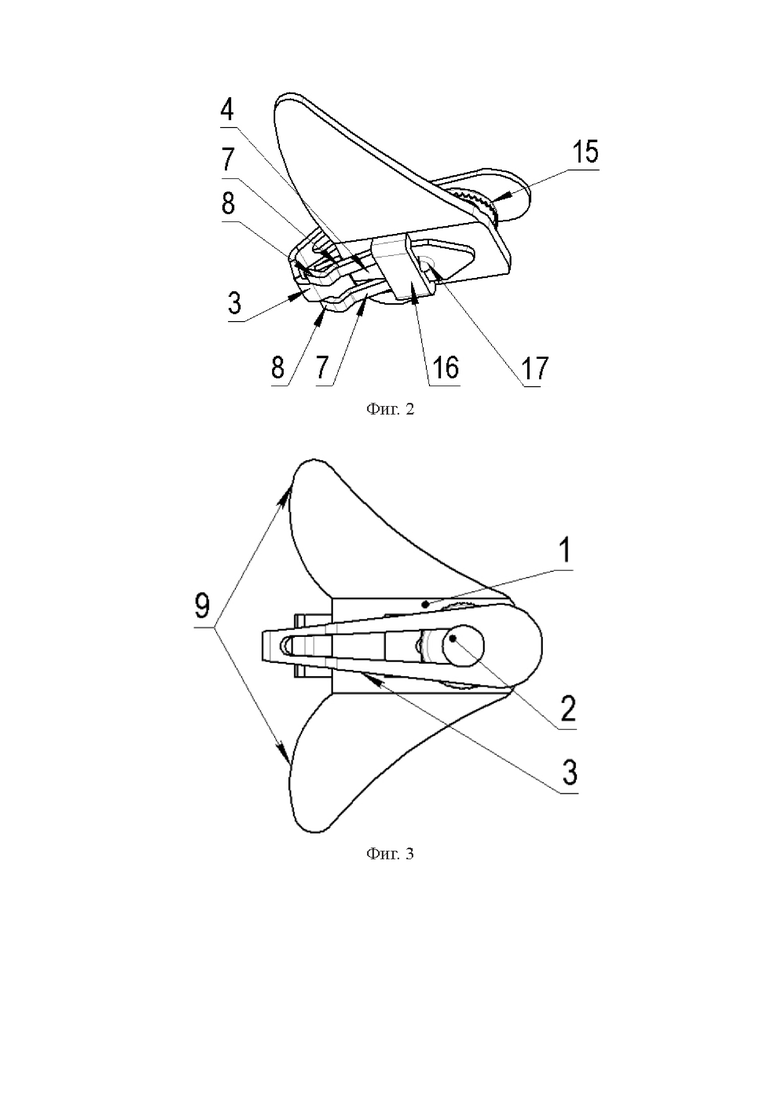

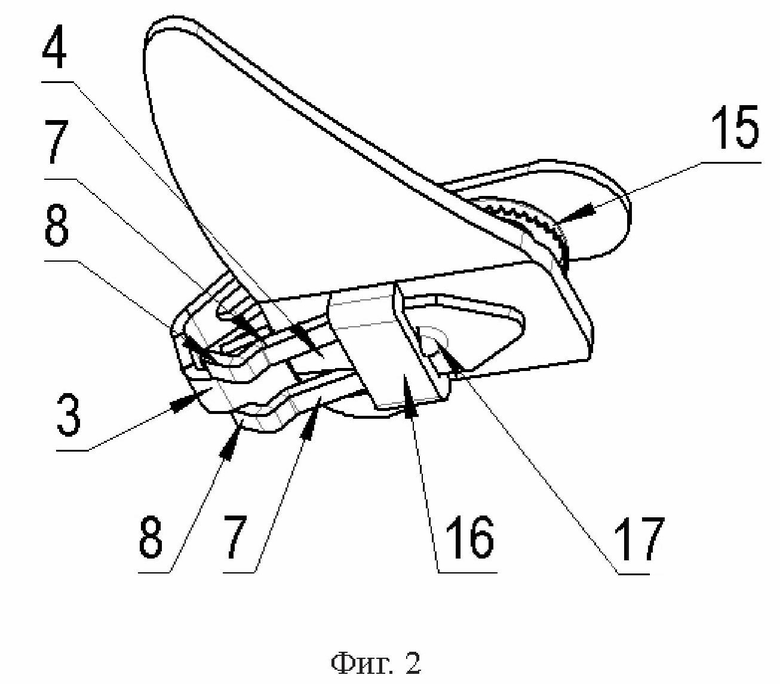

Фиг. 2 – устройство крепления

Фиг. 3 - устройство крепления (вид сверху);

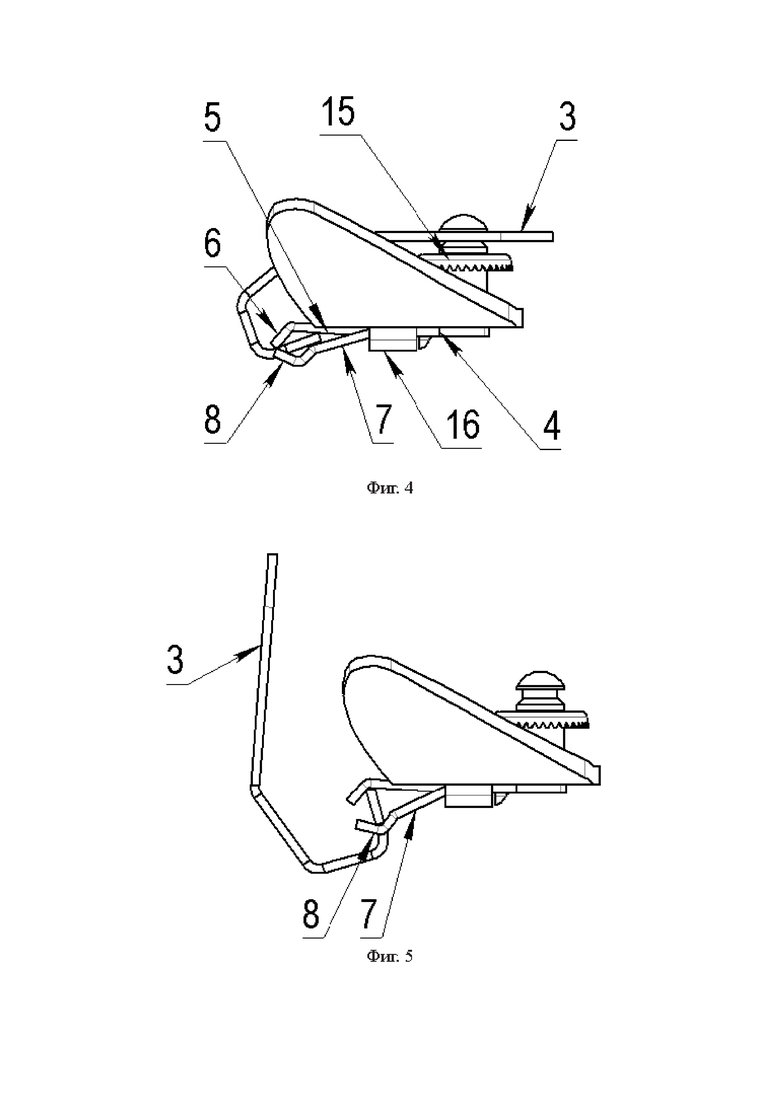

Фиг. 4 – устройство крепления в закрытом состоянии (вид сбоку);

Фиг. 5 – устройство крепления в открытом состоянии (вид сбоку);

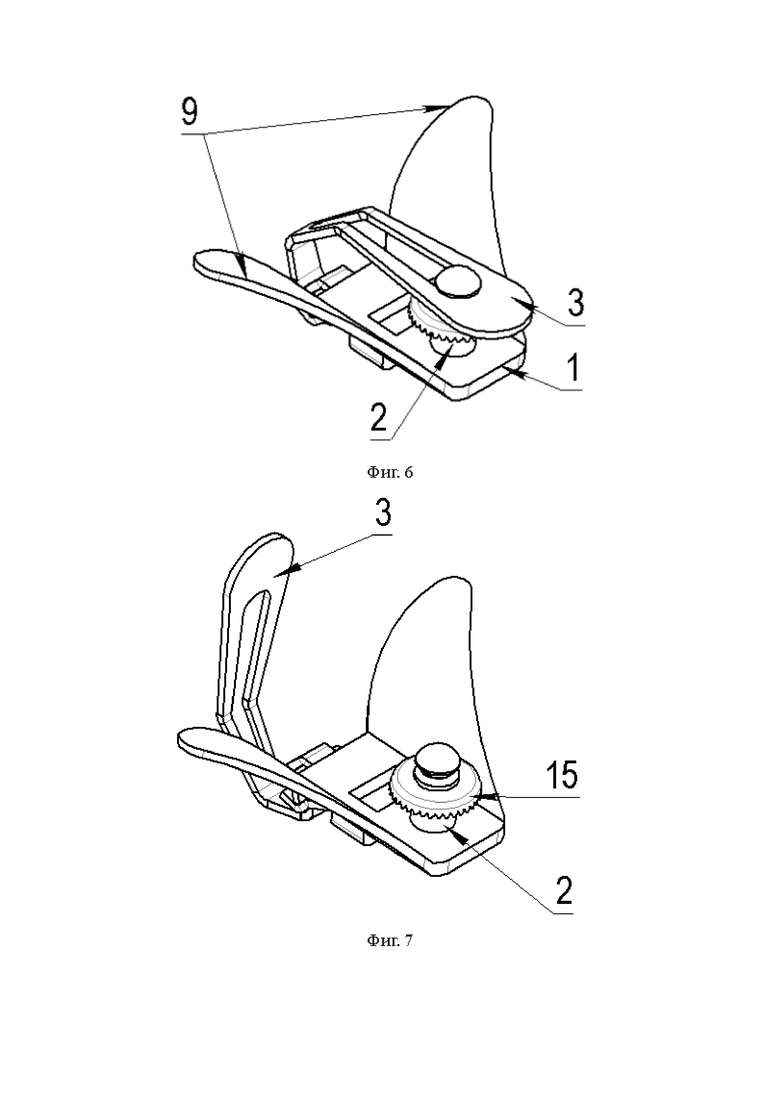

Фиг. 6 – устройство крепления в закрытом состоянии

Фиг. 7 – устройство крепления в открытом состоянии

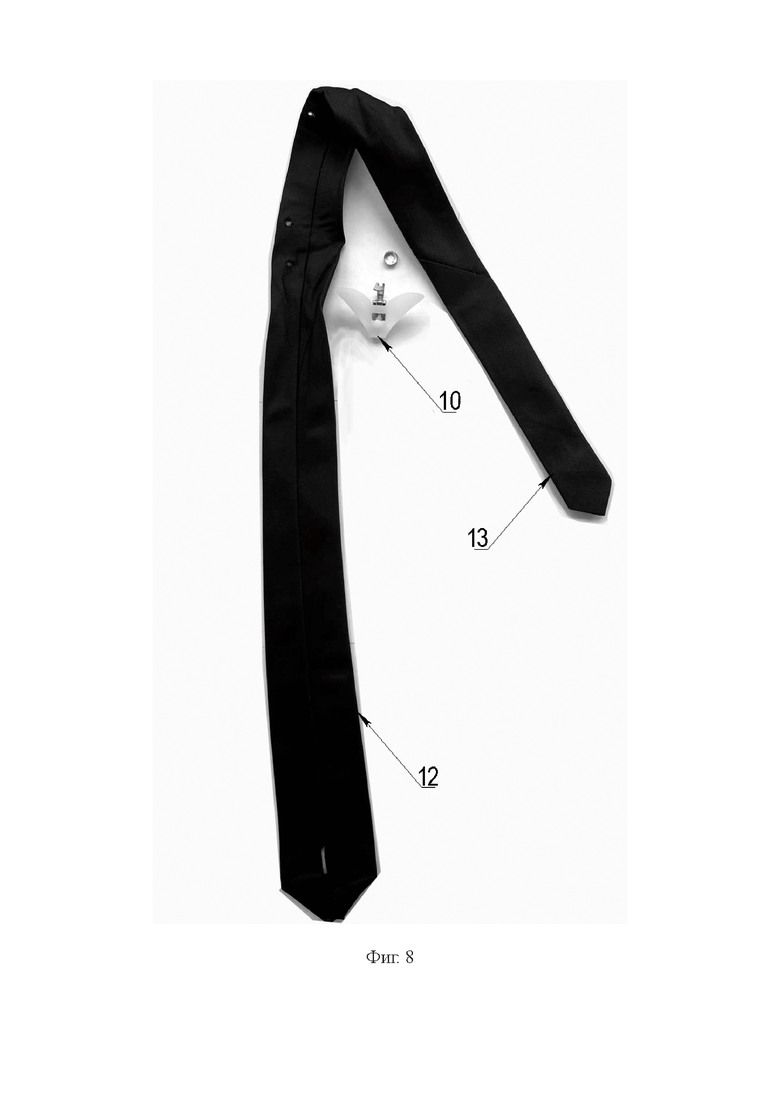

Фиг. 8 – швейная заготовка галстука (пример осуществления);

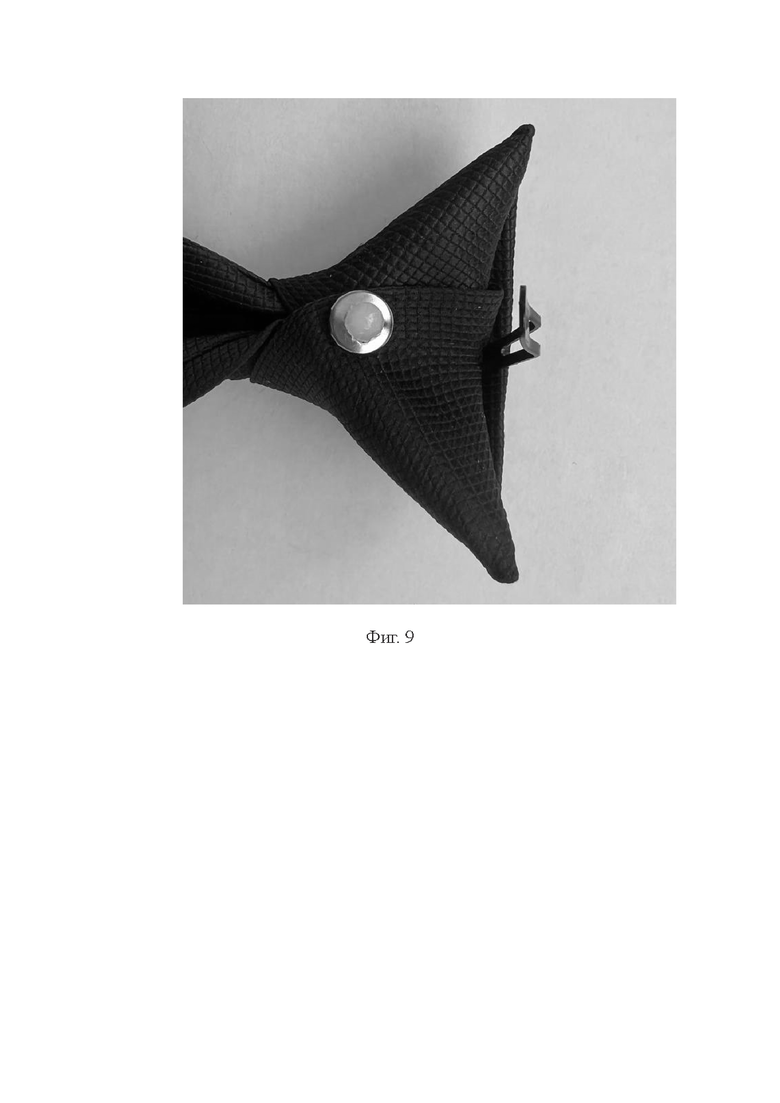

Фиг. 9 – имитация галстучного узла (пример осуществления);

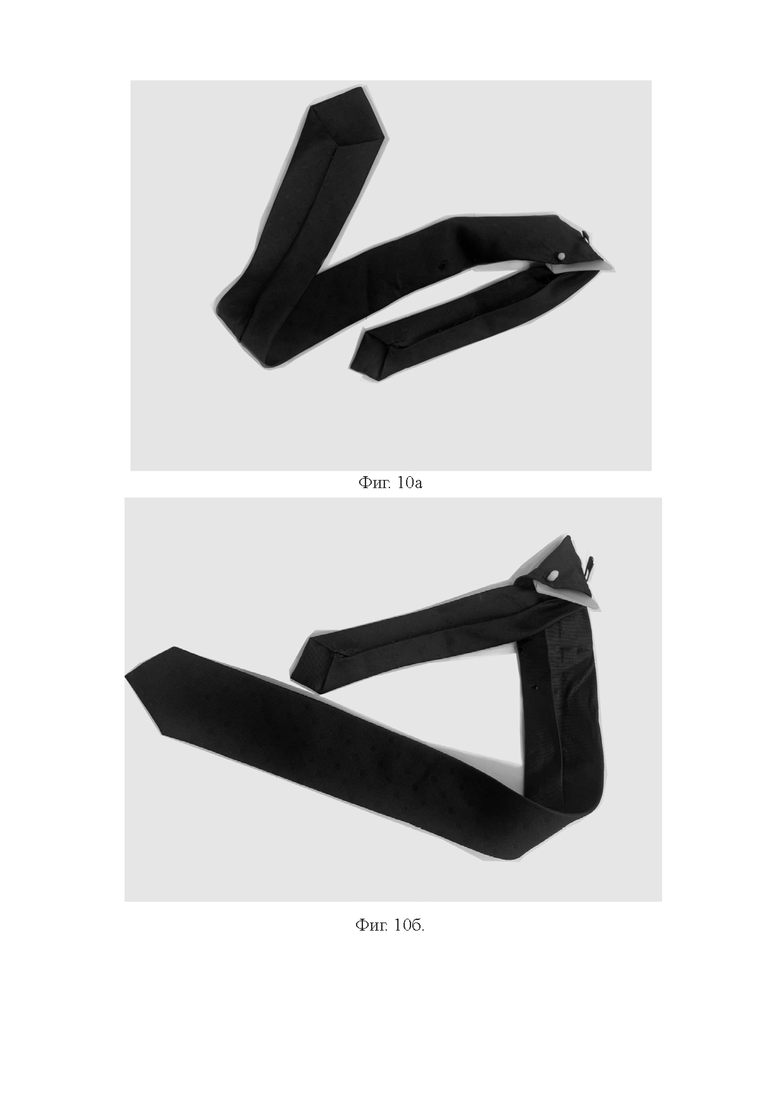

Фиг. 10а – поэтапный процесс сборки швейной заготовки и устройства крепления (пример осуществления);

Фиг. 10б – поэтапный процесс сборки швейной заготовки и устройства крепления (пример осуществления);

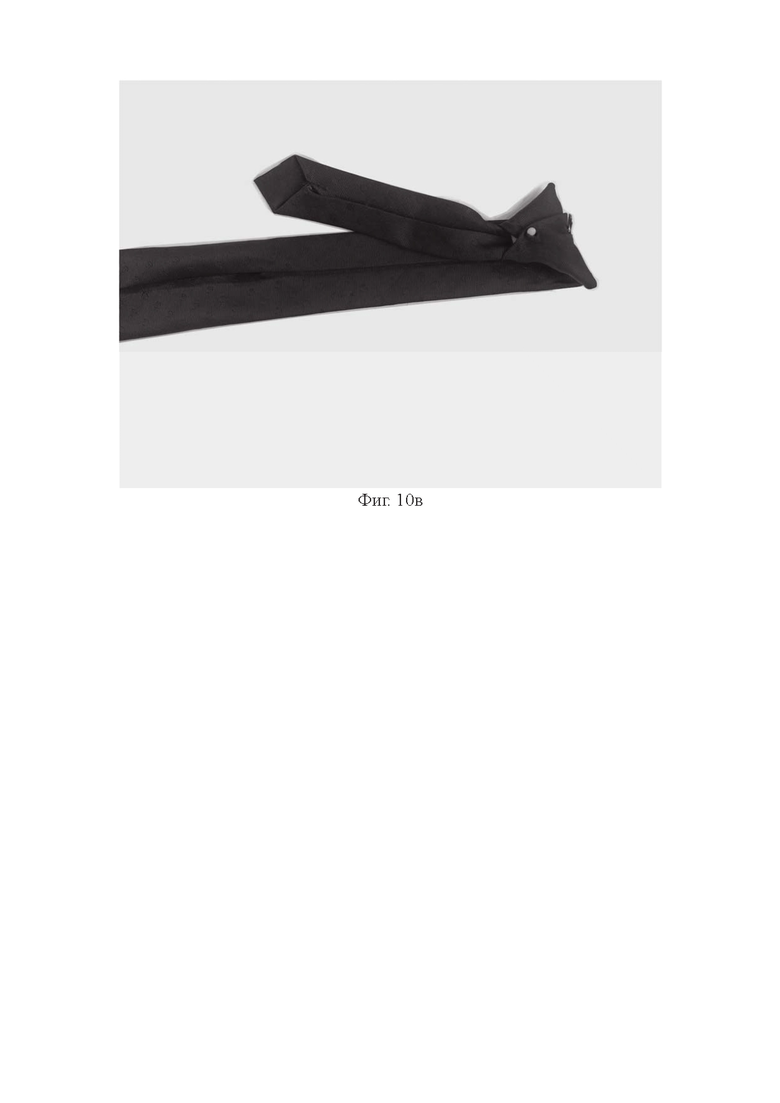

Фиг. 10в – поэтапный процесс сборки швейной заготовки и устройства крепления (пример осуществления).

1 – корпус-птичка

2 – выступающая часть для крепления ткани

3 – зажим с т-образным концом

4 – металлическая пластинка для крепления зажима

5 – язычок в пластинке

6 – крючок на язычке

7 – два оставшихся части по краям пластинки

8 – два крючка по краям

9 – крылья корпуса устройства крепления

10 – устройство крепления

11 – галстук с имитацией узла

12 – свободный конец (парадный язык)

13 – второй конец

14 – имитация узла

15 – шайба для крепления

16 – п-образный выступ на корпусе, куда вставляется пластинка

17 – выпуклый выступ на пластинке для фиксации

Изобретение относится к одежде, в частности к галстукам с предварительно изготовленным узлом, и может быть использовано в качестве элемента одежды, аксессуара в гардеробе взрослого или ребенка. Устройство крепления галстука с имитацией узла галстука, закрепляемого на устройстве крепления, характеризуется тем, что устройство крепления состоит из корпуса в форме птички с крыльями, с выступающей из корпуса частью в форме штифта и шайбы для этой части для крепления полосы текстильного материала с двумя концами на устройство крепления, и системы крепления галстука к рубашке. Системы крепления галстука к рубашке состоит из зажима с Т-образным концом, установленным в металлическую пластинку, с выполненными в ней прорезями и закрепленную на корпусе так, чтобы зажим оказывался подпружиненным между двух частей пластинки, выполненных с закругленными крючками, с возможностью фиксации в открытом и закрытом состоянии. Технический результат, который может быть получен при осуществлении изобретения, заключается в простом, быстром и безопасном использовании галстука, не требующего завязывания узла и ношения вокруг шеи, при идентичном эстетическом внешнем классическом виде галстука. 12 ил.

Устройство крепления галстука с имитацией узла галстука, закрепляемого на устройстве крепления, характеризующееся тем, что устройство крепления состоит из корпуса в форме птички с крыльями, с выступающей из корпуса частью в форме штифта и шайбы для этой части для крепления полосы текстильного материала с двумя концами на устройство крепления, и системы крепления галстука к рубашке, состоящей из зажима с Т-образным концом, установленным в металлическую пластинку с выполненными в ней прорезями и закрепленную на корпусе так, чтобы зажим оказывался подпружиненным между двух частей пластинки, выполненных с закругленными крючками, с возможностью фиксации в открытом и закрытом состоянии.
