Механизм индикатора локальной часовой зоны в часах с индикацией часовых зон России Российский патент 2025 года по МПК G04B19/24

Область техники

Изобретение относится к области часовой промышленности и может быть использовано при производстве часов с указанием времени в часовых зонах России. В частности, заявленное устройство может быть использовано в часах Время России с индикацией часовых поясов зоны России согласно патенту RU 2568337 С1. Данное устройство позволяет указывать на локальный часовой пояс владельца часов.

Уровень техники

Российская Федерация - это самая большая страна в мире. 1 июля 2014 года Госдума приняла Закон, который вводит в России с 26 октября 2014 года 11 часовых зон:

1-я часовая зона (МСК-1, московское время минус 1 час, UTC+2): Калининградская область;

2-я часовая зона (МСК, московское время, UTC+3): Республика Адыгея, Республика Дагестан, Республика Ингушетия, Кабардино-Балкарская Республика, Республика Калмыкия, Карачаево-Черкесская Республика, Республика Карелия, Республика Коми, Республика Крым, Республика Марий Эл, Республика Мордовия, Республика Северная Осетия - Алания, Республика Татарстан, Чеченская Республика, Чувашская Республика - Чувашия, Краснодарский край, Ставропольский край, Архангельская область, Астраханская область, Белгородская область, Брянская область, Владимирская область, Волгоградская область, Вологодская область, Воронежская область, Ивановская область, Калужская область, Кировская область, Костромская область, Курская область, Ленинградская область, Липецкая область, Московская область, Мурманская область, Нижегородская область, Новгородская область, Орловская область, Пензенская область, Псковская область, Ростовская область, Рязанская область, Саратовская область, Смоленская область, Тамбовская область, Тверская область, Тульская область, Ульяновская область, Ярославская область, города федерального значения Москва, Санкт-Петербург, Севастополь и Ненецкий автономный округ;

3-я часовая зона (МСК+1, московское время плюс 1 час, UTC+4): Удмуртская Республика и Самарская область;

4-я часовая зона (МСК+2, московское время плюс 2 часа, UTC+5): Республика Башкортостан, Пермский край, Курганская область, Оренбургская область, Свердловская область, Тюменская область, Челябинская область, Ханты-Мансийский автономный округ - Югра и Ямало-Ненецкий автономный округ;

5-я часовая зона (МСК+3, московское время плюс 3 часа, UTC+6): Республика Алтай, Алтайский край, Новосибирская область, Омская область и Томская область;

6-я часовая зона (МСК+4, московское время плюс 4 часа, UTC+7): Республика Тыва, Республика Хакасия, Красноярский край и Кемеровская область;

7-я часовая зона (МСК+5, московское время плюс 5 часов, UTC+8): Республика Бурятия, Забайкальский край и Иркутская область;

8-я часовая зона (МСК+6, московское время плюс 6 часов, UTC+9): Республика Саха (Якутия) (Алданский, Амгинский, Анабарский, Булунский, Верхневилюйский, Вилюйский, Горный, Жиганский национальный эвенкийский, Кобяйский, Ленский, Мегино-Кангаласский, Мирнинский, Намский, Нерюнгринский, Нюрбинский, Олекминский, Оленекский эвенкийский национальный, Сунтарский, Таттинский, Томпонский, Усть-Алданекий, Усть-Майский, Хангаласский, Чурапчинский и Эвено-Бытантайский улусы (районы) и город Якутск) и Амурская область;

9-я часовая зона (МСК+7, московское время плюс 7 часов, UTC+10): Республика Саха (Якутия) (Верхоянский, Оймяконский и Усть-Янский улусы (районы)), Приморский край, Хабаровский край, Магаданская область, Сахалинская область (кроме Северо-Курильского района) и Еврейская автономная область;

10-я часовая зона (МСК+8, московское время плюс 8 часов, UTC+11): Республика Саха (Якутия) (Абыйский, Аллаиховский, Верхнеколымский, Момский, Нижнеколымский и Среднеколымский улусы (районы)), Сахалинская область (Северо-Курильский район);

11-я часовая зона (МСК+9, московское время плюс 9 часов, UTC+12): Камчатский край и Чукотский автономный округ.

По статистике не более 10 процентов населения России имеют загранпаспорта, тогда как путешествуют по России более половины россиян, причем имеют родственников в разных регионах России еще больше количество наших соотечественников.

Учитывая, что Россия охватывает такое большое количество часовых зон были разработаны часы, способные отобразить время во всех городах России (патент RU 2568337 С1).

Известные часы, раскрытые в патентном документе RU 2568337, опубликованном 20.11.2015, выполнены с возможностью отображения времени в часовых зонах России и состоят из корпуса, часового механизма, циферблата, средства индикации текущего времени. При этом часы дополнительно содержат средство индикации времени в часовых зонах России и механизм коррекции времени средства индикации времени в часовых зонах России, при этом средство индикации времени в часовых зонах России сопряжено с часовым механизмом посредством привода и выполнено в виде по меньшей мере одного подвижного элемента, с нанесенным на него по меньшей мере одним рядом чисел от 1 до 24 и по меньшей мере одного неподвижного элемента с изображенными на нем часовыми зонами России, причем индексы часов в часовых зонах России отображаются в по меньшей мере одной секторной апертуре.

Таким образом, в известных часах была использована секторная индикация, посредством которой отображают только 11 часовых зон Российской Федерации.

Вместе с тем, в известных часах отсутствует индикация локальной часовой зоны пользователя часов.

Таким образом, задачей настоящего изобретения является разработка компактного механизма индикации часовой зоны, например, часовой зоны России, в которой находится пользователь часов. То есть задача изобретения состоит в разработке простого индикатора, конструкция которого должна быть простой и надежной, а индикация посредством него будет точной и однозначно интерпретируемой пользователем.

Очевидно, что указанная задача является актуальной для сложных часов, когда циферблат «перегружен» информацией, как в случае отображения всех часовых зон России, и на нем отображается большое количество названий городов в секторе циферблата и выведены как дополнительные метки, так и цифры, приходится напрягать зрение и пытаться сфокусировать его по всей окружности циферблата. Учитывая тот факт, что поле зрения человека неоднородно, то есть человеческий глаз в процессе фокусировки не может охватить большой диаметр окружности (2-5 см) на близком расстоянии (20-40 см), и одновременно считать и проанализировать всю имеющуюся на ней информацию, целесообразно выделить необходимую информацию о часовой зоне, в которой находится пользователь и обеспечить тем самым возможность фокусировки в конкретном секторе циферблата для облегчения восприятия информации глазом человека и обработки ее мозгом.

Задача и технический результат

Таким образом, задача и технический результат предлагаемого изобретения состоит в разработке и практической реализации простой конструкции механизма индикации локальной часовой зоны, которая обеспечит указание на одну конкретно выбранную часовую зону из 11-ти часовых зон России, отображенных на циферблате часов. При этом конструкция занимает мало места внутри корпуса часов за счет простой конструкции. При этом считывание большого объема информации человеком облегчается, за счет учета анатомо-физиологической особенности человека

Раскрытие изобретения

Поставленная задача решается, а требуемый технический результат при использовании изобретения достигается тем, что механизм индикатора локальной часовой зоны выполнен с возможностью выбора и индикации одной локальной зоны из 11-ти часовых зон России на циферблате часов и содержит указатель выбора часового пояса относительно шкалы часовых зон и механизм его переключения.

При этом механизм индикатора может содержать зубчатое колесо, на ось которого устанавливается указатель выбора часового пояса.

Кроме этого механизм переключения указателя выбора часового пояса содержит фиксатор, рычаг переключения, пружину, причем рычаг переключения обеспечивает перемещение зубчатого колеса на один зуб, а под действием пружины фиксатор и рычаг переключения возвращаются в исходное положение.

При этом указатель выбора часового пояса можно переключать относительно любой из 11 часовых зон России.

Кроме этого управление указателем выбора часового пояса происходит посредством механизма переключения, а именно через рычаг переключения, который предназначен для коррекции положения указателя выбора часового пояса.

При этом механизм переключения устанавливается в часовой механизм.

При этом механизм переключения может быть установлен на оси часового колеса часового механизма.

Поставленная задача решается, а требуемый технический результат при использовании изобретения достигается тем, что часы, содержащие корпус, циферблат, часовую и минутную стрелки, часовой механизм, секторную апертуру на циферблате, под которой находится подвижный зубчатый диск, с нанесенным на него по окружности рядом индексов от 1 до 24, дополнительно содержат механизм индикатора локальной часовой зоны.

При этом часовой механизм содержит минутный триб, стрелочный механизм, включающий вексельный триб, вексельное колесо, часовое колесо.

Кроме этого часы содержат кнопку переключения часового пояса, сопряженную с механизмом индикатора локальной часовой зоны.

Также на циферблат нанесены названия городов России с часовыми зонами.

При этом на ось минутного триба насажена минутная стрелка, а на футор часового колеса насаживается часовая стрелка.

При этом минутный триб часового механизма совершает один оборот в час.

Кроме этого часовое колесо совершает два оборота в сутки.

При этом зубчатый диск совершает полный оборот за сутки, причем его движение может быть как плавным, равномерным, так и дискретным, скачкообразным.

Краткое описание чертежей

Сущность изобретения поясняется чертежами.

На чертежах показан вариант конструктивного исполнения устройства, представляющего собой механизм индикатора одной часовой зоны из 11-ти часовых зон России, в которой находится пользователь часов.

Для простоты объяснения конструкции и принципа работы изобретения представлены как часы с указателем времени в разных часовых зонах России с заявленным механизмом индикатора, так и раскрыта конструкция самого механизма индикатора одной часовой зоны России.

На чертежах изображены следующие элементы конструкции:

1 - Зубчатое колесо

2 - Указатель выбора часового пояса

3 - Фиксатор

4 - Пружина

5 - Штифт ограничительный

6 - Рычаг переключения

7 - Зубчатый диск

8 - Апертура

9 - Минутная стрелка

10 - Часовая стрелка

11 - Циферблат

12 - Заводная головка

13 - Ремешок

14 - Часовой корпус

15 - Фиксатор зубчатого диска

16 - Часовое колесо

17 - Минутный триб

18 - Второй минутный триб

19 - Минутное колесо

20 - Передаточное колесо

21 - Колесо часовое передаточное

22 - Вексельный триб

23 - Вексельное колесо

24 - Пружина фиксатора зубчатого диска

25 - Штифт зубчатого диска ограничительный

26 - Штифт минутного колеса

27 - Кнопка переключения часового пояса

28 - Футор часового колеса

29 - Колесо переключения

30 - Палец колеса переключения

31 - Второе переводное колесо

32 - Качающееся колесо

33 - Первое переводное колесо

34 - Заводной рычаг

35 - Кулачковая муфта

36 - Заводной триб

37 - Заводной вал

38 - Переводной рычаг

39 - Пружина заводного рычага

40 - Переводная головка

41 - Платина механизма

42 - Переводная муфта

43 - Переводной вал.

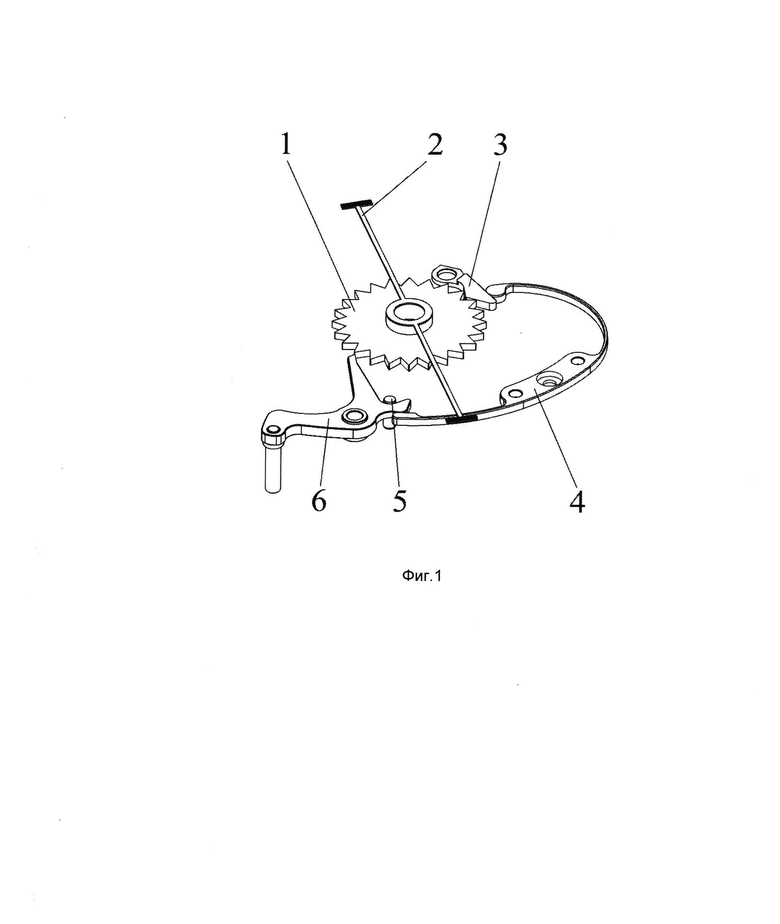

На фиг. 1 показан механизм индикатора, который содержит зубчатое колесо 1, на котором расположен указатель выбора часового пояса 2. Также механизм содержит рычаг переключения 6, штифт ограничительный 5, пружину 4 и фиксатор 3.

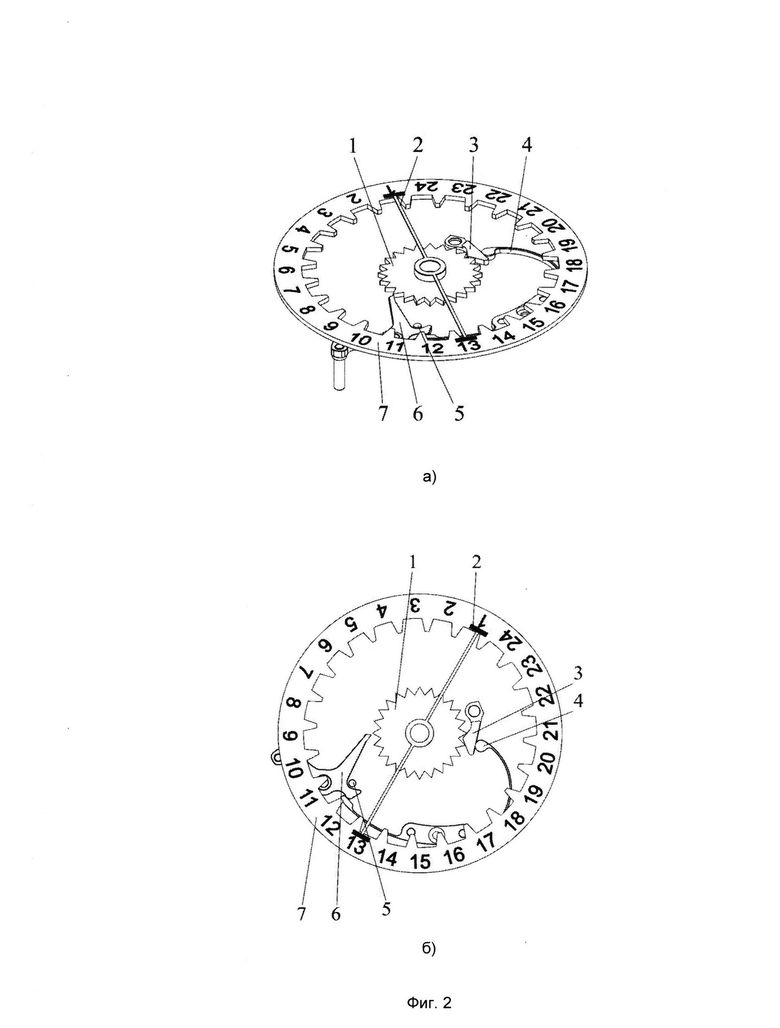

На фиг. 2 на чертежах а) и б) показан вариант взаимодействия механизма индикатора с зубчатым диском 7, на который нанесены цифры от 1 до 24, которые обозначают значения времени в 24 часовом диапазоне.

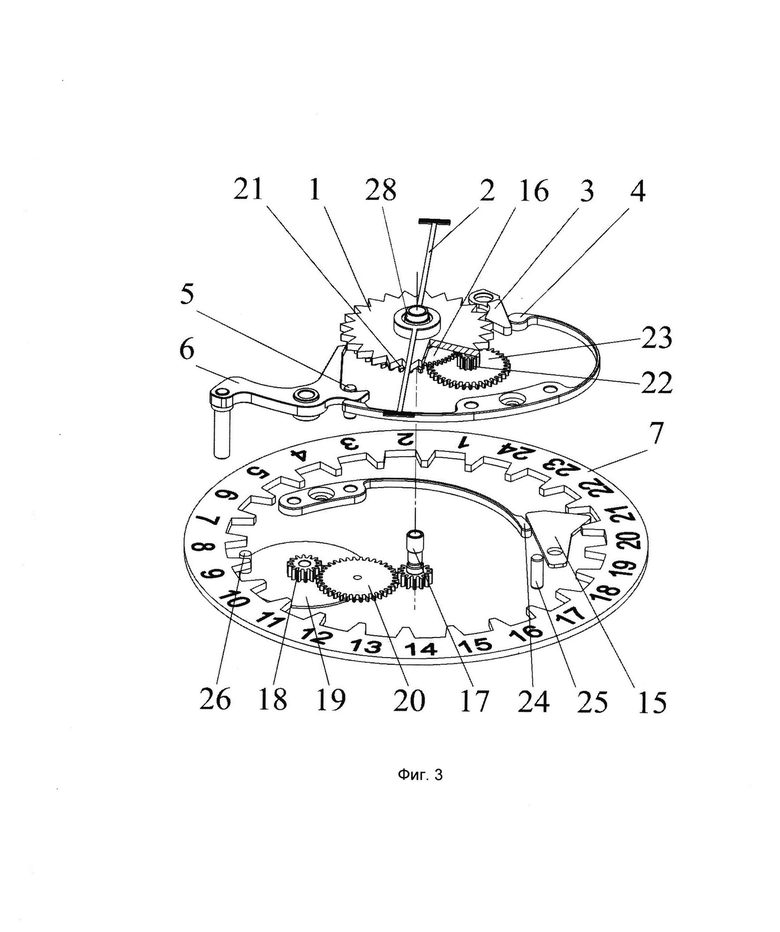

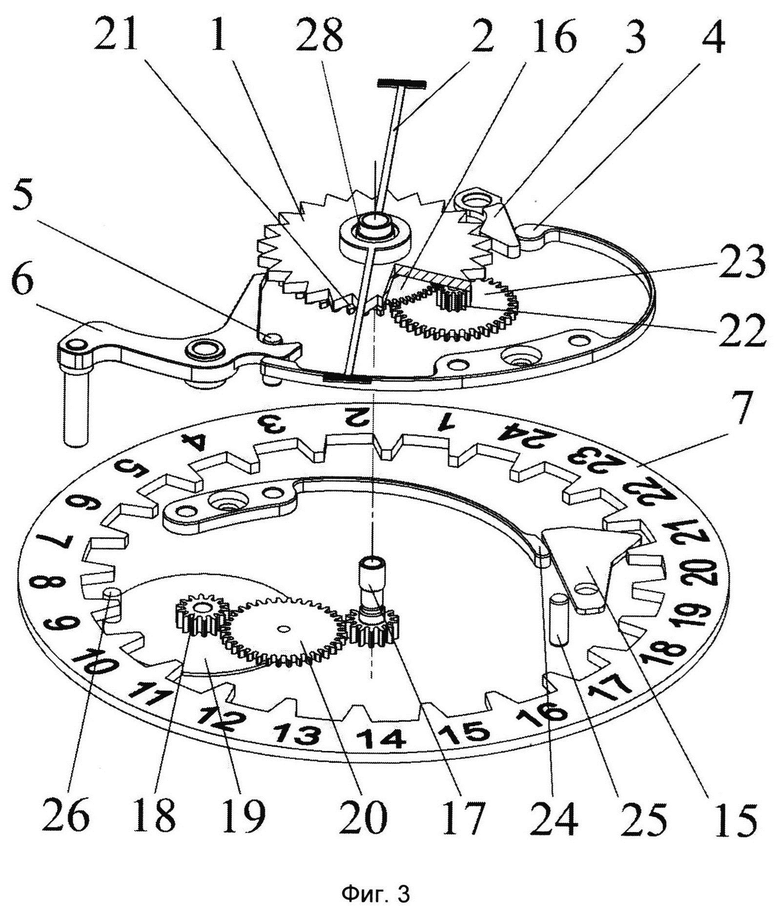

На фиг. 3 показан механизм индикатора с указателем выбора часового пояса 2 и механизм работы зубчатого диска 7. Их взаимодействие друг с другом посредством зубчатых колес.

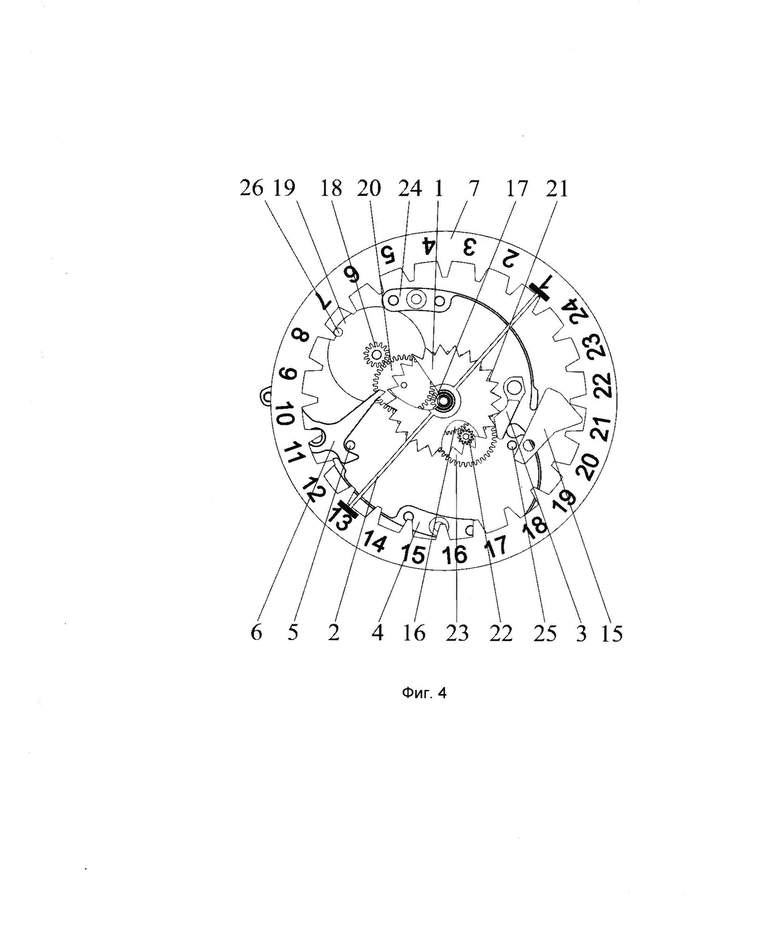

На фиг. 4 отображен узел часов с заявленным механизмом индикатора.

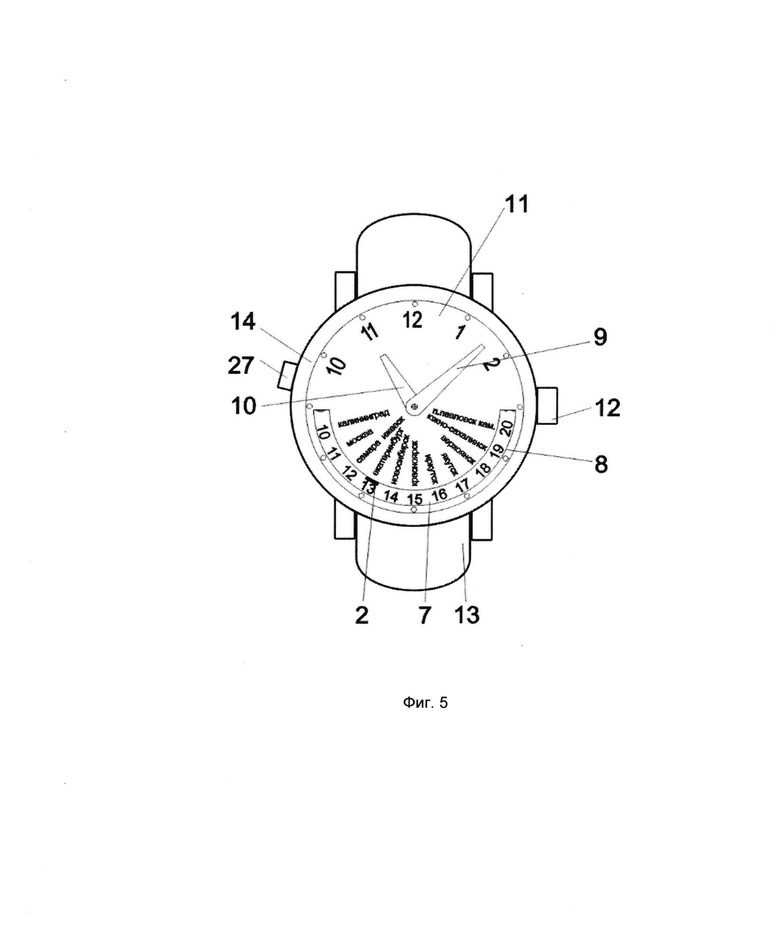

На фиг. 5 показан один из возможных вариантов выполнения часов с заявленным механизмом индикатора, на котором указатель выбора часового пояса 2 четко отображает время в выбранной локальной зоне на зубчатом диске 7 на апертуре 8 часов. Согласно этому варианту часы содержат неподвижный циферблат с секторной апертурой 8, под которой находится зубчатый диск 7, совершающий один оборот в сутки, причем на зубчатый диск 7 по кругу нанесены порядковые номера часов от 1 до 24-х видимые сквозь апертуру.

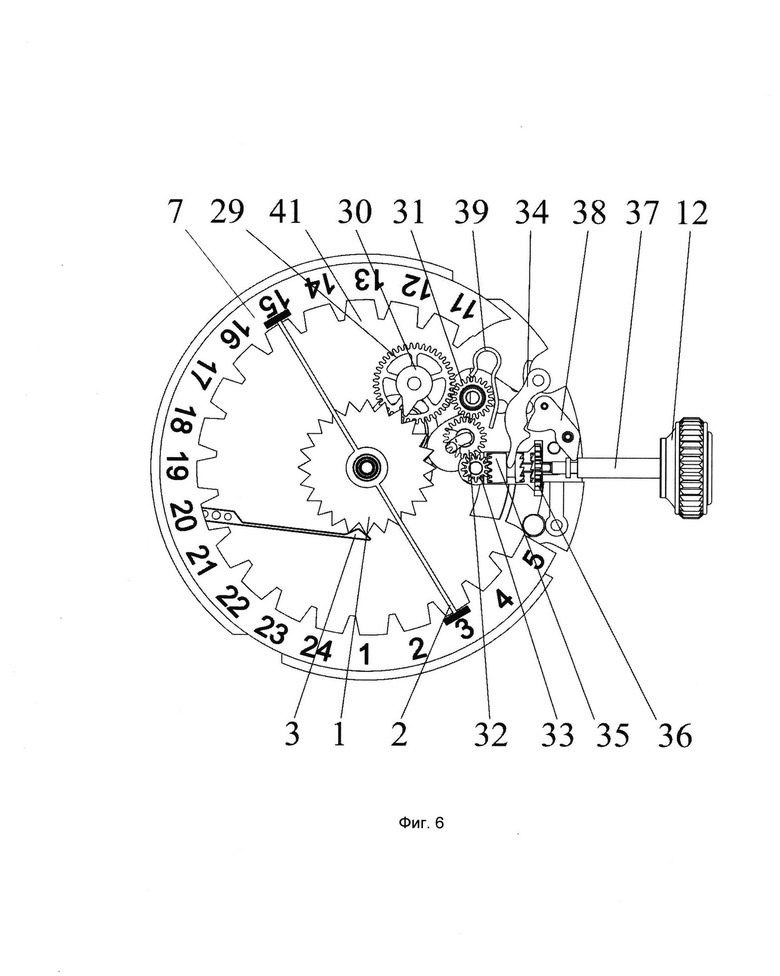

На фиг. 6 показан вариант выполнения механизма переключения с помощью заводной головки.

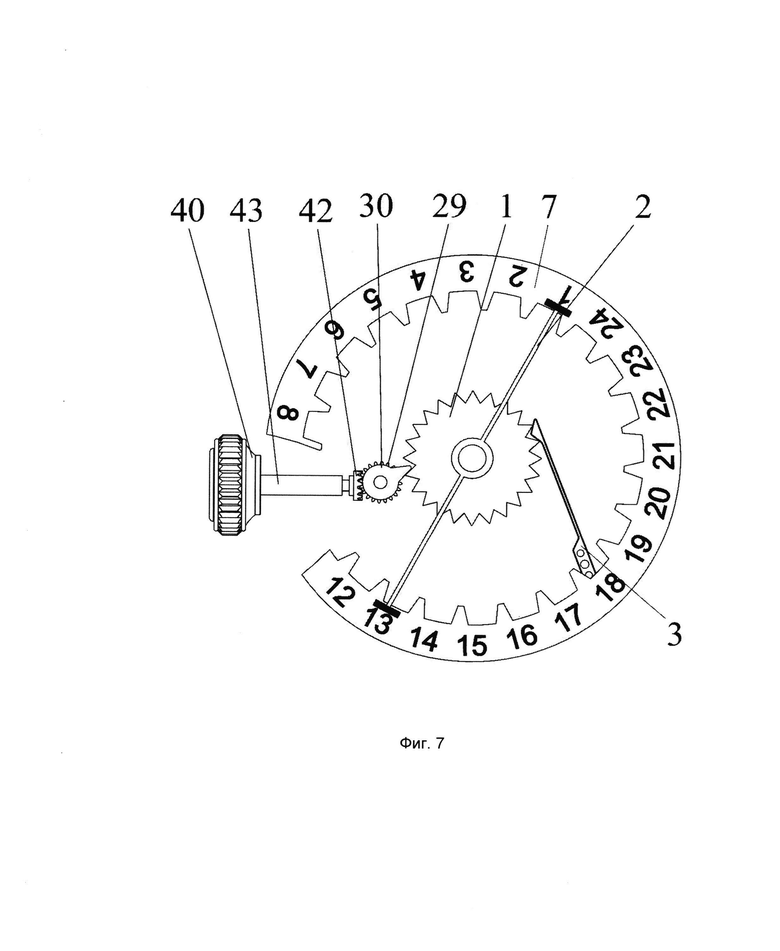

На фиг. 7 показан вариант механизма переключения с помощью дополнительной переводной головки.

Осуществление изобретения

Как было указано выше, для того, чтобы упростить отображение и считывание информации на циферблате часов, который перегружен информацией о часовых зонах, была разработана конструкция механизма индикатора для указания одной локальной часовой зоны России, в которой находится пользователь часов в часах с индикацией времени в часовых зонах России.

Данный механизм индикатора может быть использован, например, в часах Время России с индикацией часовых поясов зоны России согласно патенту RU2568337 С1. При этом указанный механизм индикатора позволяет выделить локальный часовой пояс владельца часов.

При этом в представленных ниже примерах раскрыт один из вариантов конструкции механизма индикатора локальной часовой зоны. Специалисту в данной области техники очевидно, что главными конструктивными особенностями заявленного механизма индикатора является наличие указателя выбора часового пояса и механизма его переключения. При этом конструктивное выполнение как указателя, так и механизма его переключения может быть следующий: - указатель может быть выполнен как в виде стрелки, так и виде диска с нанесенной меткой или иным любым другим способом, обеспечивающим указание на один из 11-ти часовых зон. Кроме этого механизм переключения может быть выполнен с возможностью, например, как переключения пользователем при нажатии кнопки на корпусе часов, также с помощью вращения заводной головки, как, например, работают известные механизмы переключения календаря, или иным любым другим известным способом, обеспечивающим переключение и перемещение указателя на 15 градусов для обеспечения индикации одной из 11 часовых зон.

Для ясности заявитель посчитал целесообразным отобразить несколько возможных вариантов выполнения механизма переключения.

Так, механизм переключения с помощью кнопки представлен на фиг. 1. В этом варианте переключение происходит за счет нажатия пользователя на кнопку и перемещения указателя выбора часового пояса.

В свою очередь механизм переключения с помощью заводной головки представлен на фиг. 6. В этом варианте перемещение указателя выбора часового пояса совершается за счет вращения заводной головки против часовой стрелки.

Также представлен вариант выполнения механизма переключения с помощью переводной головки представлен на фиг. 7. Выбор часового пояса осуществляется с помощью переводной головки. Как показано, при нажатии на переводную головку и вращении, устанавливается необходимый часовой пояс.

Учитывая, что раскрытые на фиг. 6 и фиг. 7 механизмы понятны специалисту в данной области техники, поскольку основаны на известных конструктивных принципах, автор посчитал целесообразным привести подробное описание одного из вариантов реализации механизма переключения, а именно выполнение механизма переключения при помощи кнопки.

Как показано на фигурах 2а), 2б) и 3 этот вариант конструкции механизма индикатора также является простой, надежной и легко устанавливается в часовой механизм. При этом, как видно из представленных чертежей, для реализации такой конструкции в часах не требуется много места. То есть часы не будут утяжелены и корпус часов не будет иметь более массивную толщину для размещения заявленной конструкции. Как показано на фиг. 4 заявленный механизм индикатора легко интегрируется в конструкцию часов, не перегружая часы деталями.

Работа варианта устройства, раскрытого на представленных чертежах представлена для понимания сущности заявленного решения и не должна расцениваться экспертизой как единственно возможное конструктивное выполнение.

Представленный механизма индикатора локальной часовой зоны осуществляется следующим образом.

От минутного триба 17 движение передается на передаточное колесо 20 (см. фиг. 3). Далее движение передается на второй минутный триб 18, который непосредственно соединен с диском минутного колеса 19. Минутное колесо 19 имеет штифт минутного колеса 26, который в свою очередь перемещает зубчатый диск 7 на один зуб. Фиксатор зубчатого колеса 15 не дает диску свободно перемещаться, так как он подпружинен пружиной фиксатора зубчатого диска 24.

Таким образом, подвижный элемент - зубчатый диск 7 совершает полный оборот за сутки. Следует отметить, что движение подвижного элемента может быть как плавным, равномерным, так и дискретным, скачкообразным. Например, в течение почти целого часа зубчатый диск 7 может быть неподвижным и затем при наступлении нового часа, подвижный элемент перемещается на новую неподвижную позицию.

Вращение минутного триба 17 также передает движение на вексельное колесо 23 и вексельный триб 22, далее с вексельного триба 22 на часовое колесо 16 с осью. На этой оси установлены: зубчатое колесо 1 и указатель выбора часового пояса 2.

Непосредственно сам механизм индикатора содержит зубчатое колесо 1, на котором расположен указатель выбора часового пояса 2 (см. фиг. 1, 2а), 2б)). Рычаг переключения 6 перемещает зубчатое колесо 1 на один зуб вперед. Фиксатор 3 позволяет зубчатому колесу 1 сделать указанное перемещение. В свою очередь рычаг переключения 6 и фиксатор 3 под действием пружины 4 возвращаются в исходное положение.

Управление указателем выбора часового пояса 2 происходит через рычаг переключения 6 через механизм переключения 27. Указанный механизм переключения 27 предназначен для коррекции положения указателя 2. Так, когда на кнопку переключения часового пояса 27 поступает усилие (пользователь нажимает кнопку), происходит перемещение рычага переключения 6 из свободного положения в зацепление с зубчатым колесом 1, при этом приложенное усилие передается на зубчатое колесо 1. Таким образом происходит перемещение зубчатого колеса на один зуб вперед. Так как на зубчатом колесе 1 расположен указатель выбора часового пояса 2, то после перемещения зубчатого колеса 1 указатель также перемещается. В то же время рычаг переключения 6 и фиксатор 3 возвращаются в исходное положение. Путем последовательного нажатия на кнопку переключения часового пояса 27 выбираем нужную часовую зону (то есть указатель выбора часового пояса 2 расположен в нужной часовой зоне).

Как следует из описания, при помощи механизма индикатора локальной часовой зоны можно установить указатель выбора часового пояса 2 в нужной часовой зоне. На фиг. 5 в качестве примера указатель выбора часового пояса 2 установлен в часовой зоне города Екатеринбург. При перемещении в другую часовую зону указанный указатель выбора часового пояса 2 легко переместить и установить в нужную часовую зону.

Как указывалось выше, специалисту очевидно, что механизм переключения указателя выбора часового пояса может быть выполнен также в виде переключения через заводную головку. При этом варианте выполнения при вращении заводной головки, в положении перевода времени, по часовой стрелке происходит установка времени, а против часовой стрелки установка указателя часового пояса.

При вращении колеса 33 по часовой стрелке, оно давлением своих зубьев перемещает подвижное колесо 32 вдоль паза, находящегося в платине 41. Колесо 32 прижимается ко второму переводному колесу 31 которое передает движение на колесо переключения 29, на оси которого расположен палец переключения 30. Палец переключения 30, при полном обороте, переключает зубчатое колесо 1 на один зуб. А на зубчатом колесе 1 расположен указатель выбора часового пояса 2. Фиксатор 3 не дает зубчатому колесу 1 свободно перемещаться.

Также существует вариант реализации, при котором при нажатии на переводную головку 40 происходит зацепление переводной муфты 42 с колесом переключения 29 (см. фиг. 7). На колесе 29 расположен палец колеса переключения 30, который переводит зубчатое колесо 1 на один зуб при полном обороте. На колесе 1 расположен указатель выбора часового пояса 2. Таким образом происходит перемещение указателя часового пояса 2 в необходимое положение. После установки указателя, переводная головка возвращается в исходное положение.

Как следует из описания механизм переключения указателя выбора часового пояса и непосредственно сам индикатор - указатель выбора часового пояса являются существенными признаками заявленной конструкции механизма индикатора локальной часовой зоны и именно при их участии обеспечивается выбор одной локальной зоны из 11-ти часовых зон России в часах.

При этом возможны различные варианты выполнения часов - наручных, карманных, настенных, напольных. В частности, как показано на фиг. 5 возможен вариант выполнения часов, на циферблат которого нанесены названия городов России, находящиеся в разных часовых зонах и обозначающие эти часовые зоны. При этом названия городов расположены определенным образом относительно апертуры для обеспечения возможности наблюдать значение времени в каждой часовой зоне. При этом очевидно, что отображение может быть различным, например, на циферблат может быть нанесена карта России с обозначением часовых зон и сделаны выноски к апертуре для обеспечения возможности наблюдать значение времени в каждой часовой зоне.

Сектор апертуры имеет угол равный количеству часовых зон России умноженный на 15 градусов.

Предлагаемый вариант конструкции часов (фиг. 5) содержит циферблат 11 с нанесенными названиями городов России с часовыми зонами, часовой 10 и минутной 9 стрелками, и секторной апертурой 8, под которой находится зубчатый диск 7, с нанесенным на него по окружности рядом индексов от 1 до 24. Минутный триб 17, совершающий один оборот в час приводит в движение стрелочный механизм часов (средства индикации текущего времени). Стрелочный механизм также содержит вексельный триб 22, вексельное колесо 23, часовое колесо 16, совершающее два оборота в сутки. На ось минутного триба 17 насажена минутная стрелка 9, а на футор часового колеса 28 насаживается часовая стрелка 10.

Выбор локальной часовой зоны осуществляется путем нажатия кнопки переключения часового пояса 27. В момент нажатия кнопки 27 осуществляется передача усилия на рычаг переключения 6, который в свою очередь передает это усилие на зубчатое колесо 1. Фиксатор 3 позволяет совершить перемещение зубчатого колеса 1 на один зуб вперед. На зубчатом колесе 1 размещен указатель выбора часового пояса 2 который, соответственно, перемещается вместе с колесом. После чего рычаг переключения 6 и фиксатор 3 возвращаются в исходное положение за счет пружины 4.

Заявленный механизм индикатора локальной часовой зоны удобен и прост в изготовлении и использовании.

Данное устройство может применяться с любым стандартным часовым механизмом.

Данное устройство может применяться, как в стационарных часах -каминных, настольных, башенных, так и в переносных часах - карманных, наручных.

Часовой механизм может быть как механическим, так и электромеханическим.

Таким образом, обеспечивается достижение требуемого технического результата, а именно разработка и практическая реализация простой конструкции механизма индикации локальной часовой зоны, которая обеспечит указание на одну конкретную часовую зону из 11-ти часовых зон России, отображенных на циферблате часов. При этом конструкция занимает мало места внутри корпуса часов. При этом считывание большого объема информации человеком облегчается, за счет учета анатомо-физиологической особенности человека.

Проведенный анализ показывает также, что все общие и частные признаки изобретения являются существенными, так как каждый из них необходим, а все вместе они не только достаточны для достижения цели изобретения, но и позволяют реализовать изобретение промышленным способом.

Использование: изобретение относится к области часовой промышленности и может быть использовано при производстве часов с указанием времени в часовых зонах России. Сущность: механизм индикатора локальной часовой зоны выполнен с возможностью выбора и индикации одной локальной зоны из 11-ти часовых зон России на циферблате часов и содержит указатель выбора часового пояса относительно шкалы часовых зон и механизм его переключения. Часы содержат указанный механизм индикатора. Технический результат состоит в разработке и практической реализации простой конструкции механизма индикации локальной часовой зоны, которая обеспечит указание на одну конкретную часовую зону из 11-ти часовых зон России, отображенных на циферблате часов, при этом конструкция занимает мало места внутри корпуса часов и, кроме того, считывание большого объема информации человеком облегчается за счет учета анатомо-физиологической особенности человека. 2 н. и 13 з.п. ф-лы, 7 ил.

1. Механизм индикатора локальной часовой зоны выполнен с возможностью выбора и индикации одной локальной зоны из 11-ти часовых зон России на циферблате часов и содержит указатель выбора часового пояса относительно шкалы часовых зон и механизм его переключения.

2. Механизм по п. 1, отличающийся тем, что он может содержать зубчатое колесо, на ось которого устанавливается указатель выбора часового пояса.

3. Механизм по п. 1, отличающийся тем, что механизм переключения указателя выбора часового пояса содержит фиксатор, рычаг переключения, пружину, причем рычаг переключения обеспечивает перемещение зубчатого колеса на один зуб, а под действием пружины фиксатор и рычаг переключения возвращаются в исходное положение.

4. Механизм по п. 1, отличающийся тем, что указатель выбора часового пояса можно переключать относительно любой из 11-ти часовых зон России.

5. Механизм по п. 1, отличающийся тем, что управление указателем выбора часового пояса происходит посредством механизма переключения, а именно через рычаг переключения, который предназначен для коррекции положения указателя выбора часового пояса.

6. Механизм по п. 1, отличающийся тем, что он устанавливается в часовой механизм.

7. Механизм по п. 4, отличающийся тем, что он может быть установлен на оси часового колеса часового механизма.

8. Часы, содержащие корпус, циферблат, часовую и минутную стрелки, часовой механизм, секторную апертуру на циферблате, под которой находится подвижный зубчатый диск, с нанесенным на него по окружности рядом индексов от 1 до 24, отличающиеся тем, что дополнительно содержат механизм индикатора локальной часовой зоны по пп. 1-7.

9. Часы по п. 8, отличающиеся тем, что часовой механизм содержит минутный триб, стрелочный механизм, включающий вексельный триб, вексельное колесо, часовое колесо.

10. Часы по п. 8, отличающиеся тем, что содержат кнопку переключения часового пояса, сопряженную с механизмом индикатора локальной часовой зоны.

11. Часы по п. 8, отличающиеся тем, что на циферблат нанесены названия городов России с часовыми зонами.

12. Часы по п. 9, отличающиеся тем, что на ось минутного триба насажена минутная стрелка, а на футор часового колеса насаживается часовая стрелка.

13. Часы по п. 9, отличающиеся тем, что минутный триб часового механизма совершает один оборот в час.

14.Часы по п. 9, отличающиеся тем, что часовое колесо совершает два оборота в сутки.

15. Часы по п. 8, отличающиеся тем, что зубчатый диск 7 совершает полный оборот за сутки, причем его движение может быть как плавным, равномерным, так и дискретным, скачкообразным.
