СПОСОБ УКАЗАНИЯ ФОРМАТА СИНХРОНИЗАЦИОННОГО КАНАЛА И РЕАЛИЗУЮЩИЕ ЕГО УСТРОЙСТВА Российский патент 2025 года по МПК H04W56/00 H04W36/00

Область техники

[0001] Настоящее изобретение относится к области связи базовой станции (BS) и пользовательского оборудования (UE). Более конкретно, настоящее изобретение относится к способу передачи/приема блока синхронизационного сигнала (SS) / физического широковещательного канала (PBCH) с указанием формата блока SS/PBCH и/или периодичности посылки этих блоков.

Уровень техники

[0002] На Фиг. 1 слева показана схема доступа UE к BS согласно стандарту связи 5G NR. Показанные на фигуре выполняемые на стороне UE операции могут осуществляться при начальном доступе (IA) UE к сети связи, при восстановлении соединения UE с сетью связи при возникновении каких-либо неполадок или при передаче обслуживания UE от одной BS к другой BS.

[0003] Процесс синхронизации начинается, как показано на Фиг. 1, с широковещательной передачи BS блоков SS/PBCH. UE, находящееся в соте, обслуживаемой данной BS, выполняет грубую частотно-временную синхронизацию пытаясь обнаружить первичный синхронизационный сигнал (PSS). В случае успешного обнаружения PSS определяется значение связанного с ним идентификатора . Затем, это UE выполняет точную частотно-временную синхронизацию пытаясь обнаружить вторичный синхронизационный сигнал (SSS). В случае успешного обнаружения SSS определяется значение связанного с ним идентификатора . Затем UE выводит значение физического идентификатора соты согласно мат. выражению и с его помощью декодирует PBCH. Далее UE обычно получает информацию из блоков главной информации (MIB), содержащихся в декодированном PBCH, и понимает расписание передачи блоков системной информации (SIB), отправляемых базовой станцией. После этого UE может осуществлять последовательное обнаружение и декодирование SIB и любые иные операции, которые UE необходимо выполнить.

[0004] В 5G NR поддерживается определенный один формат блока SS/PBCH, он имеет одну и ту же полосу передачи в частотной области, по умолчанию одну и ту же периодичность, с которой он передается. Кроме того, в 5G NR отсутствуют какие-либо возможности повторения или увеличения длительности блока SS/PBCH для поддержки “single shot detection”, т.е. обнаружения по одному появлению блока SS/PBCH во временной области. Вместо этого в 5G NR предполагается, что UE, особенно то, которое находится на границе соты, может некоторым образом аккумулировать сигнал по нескольким появлениям блока SS/PBCH во временной области, поскольку периодичность передачи блоков SS/PBCH известна (20 мс), и выполнить успешное обнаружение. Другими словами, при такой схеме работы как в 5G NR для UE, которые находятся на краю соты, не предусмотрена возможность обнаружения сигнала блока SS/PBCH с одной попытки. Кроме того, в 5G NR формат и периодичность посылки блока SS/PBCH не являются адаптивными под различные паттерны работы сети. Поэтому подход, применяемый в 5G NR, не является достаточно гибким для стандарта связи следующего поколения (6G) и есть необходимость поддержки некоторых вариаций формата блока SS/PBCH и/или периодичности посылки блоков SS/PBCH и обеспечения возможности применения этих вариаций в зависимости от сценариев использования.

[0005] Обратим внимание на еще один аспект 5G NR, который может быть улучшен. Одним из основных параметров, используемых для доступа к сети связи, является указанный выше физический идентификатор соты, который выводится на UE согласно указанному выше мат. выражению. Связанный с PSS идентификатор может принимать значения {0, 1, 2}, т.е. каждому PSS ставится в соответствие одно из трех значений . Связанный с SSS идентификатор может принимать значения {0, 1, …, 335}, т.е. каждому SSS ставится в соответствие одно из трехсот тридцати шести значений . Исходя из этого общее число возможных значений физического идентификатора соты составляет 1008 идентификаторов (3 PSS * 336 SSS). Этот идентификатор соты затем используется во многих случаях, при генерации многих сигналов, почти всех скремблирующих последовательностей, в том числе скремблирующих последовательностей для PBCH.

[0006] Таким образом, поскольку во всей сети связи согласно 5G NR существует 3 варианта PSS, одна часть базовых станций передает блок SS/PBCH с одним вариантом PSS, другая часть базовых станций передает блок SS/PBCH с другим вариантом PSS и т.д. Поэтому получается, что сигнальные последовательности PSS отличаются друг от друга, и, соответственно, так называемое усиление передачи в одночастотной сети (SFN gain) не может быть обеспечено при передаче PSS, включаемого в блок SS/PBCH, в сети связи 5G NR. При реализации такого усиления за счет передачи одного и того же сигнала с разных базовых станций, лучшая зона покрытия могла бы быть обеспечена даже для UE, находящихся на границе соты (сектора).

Сущность изобретения

[0007] По меньшей мере некоторые из вышеуказанных проблем в уровне техники и/или связанных с ними проблем, которые выше явно не указаны, решаются настоящим изобретением. При этом не следует полагать, что возможна лишь реализация настоящего изобретения, которая решает сразу все такие проблемы. Другими словами, настоящее изобретение, которое далее будет описано подробно и во всех существенных деталях, также предполагает варианты реализации, каждый из которых решает одну или подмножество присущих уровню техники проблем.

[0008] Таким образом, в первом аспекте настоящего изобретения обеспечен реализуемый BS способ передачи блока(-ов) SS/PBCH на UE, содержащий этапы, на которых: передают один или более блоков SS/PBCH предопределенного формата, причем SS содержит PSS и SSS, а PBCH дополнительно содержит опорный сигнал демодуляции (DMRS). PSS задает упомянутый предопределенный формат упомянутого одного или более блоков SS/PBCH и/или периодичность передачи упомянутого одного или более блоков SS/PBCH, а физический идентификатор соты задается посредством SSS или посредством SSS в комбинации с DMRS.

[0009] Таким образом, в настоящем изобретении PSS используется не в качестве части информации, используемой для задания/вывода значения физического идентификатора соты, а в качестве информации для задания/вывода формата (структуры) блока SS/PBCH и/или периодичности передачи блоков SS/PBCH. А для задания/вывода физического идентификатора соты в настоящем изобретении предложено использовать либо исключительно SSS, либо SSS в комбинации с DMRS. Следовательно, поскольку по меньшей мере часть сети в этом случае может использовать одинаковую сигнальную последовательность PSS в упомянутой по меньшей мере части сети может достигаться SFN-усиление, а сигнализация формата и периодичности блоков SS/PBCH позволяет снизить число ошибок обнаружения информации блоков SS/PBCH, повысить гибкость за счет поддержки подмножества различных форматов блока SS/PBCH и/или периодичностей (которые могут предопределяться заранее и выгодно использоваться в разных сценариях работы сети).

[0010] Согласно развитию первого аспекта настоящего изобретения предусмотрено, что в сети связи, в которой работает упомянутая BS, обслуживающая свою соту связи, содержится множество BS, каждая из которых обслуживает свою соту связи, при этом упомянутый один или более блоков SS/PBCH, передаваемых в этой сети связи одной или более BS, в том числе упомянутой BS, содержат одинаковый PSS, имеют одинаковый формат блока SS/PBCH и/или передаются с одинаковой периодичностью. Другими словами, в по меньшей мере части сети связи передаваемые базовой станцией(-ями) блоки SS/PBCH содержат одинаковый PSS, что обеспечивает использование в этой части сети блоков SS/PBCH одинакового формата и/или передачу этих блоков SS/PBCH в этой части сети с одинаковой периодичностью. В этом случае за счет обеспечения возможности задания формата блоков SS/PBCH и/или периодичности передачи блоков SS/PBCH повышается гибкость, т.е. базовая станция(-и), обслуживающая(-ии) упомянутую часть сети, может в одном случае (например днем при обычно высокой загрузке сети) использовать и сигнализировать один предопределенный формат блоков SS/PBCH и/или периодичность передачи этих блоков SS/PBCH (и выполнять передачу блоков SS/PBCH согласно такой периодичности), а в другом случае (например ночью при обычно низкой загрузке сети) использовать и сигнализировать другой предопределенный формат блоков SS/PBCH и/или другую периодичность передачи этих блоков SS/PBCH, например предопределенный формат блока SS/PBCH с повторами отдельных сигналов PSS, SSS, PBCH в рамках одного появления блока SS/PBCH и более длительной периодичностью. За счет использования одинакового PSS обеспечивается SFN-усиление, улучшающее покрытие, особенно на границах сот.

[0011] Согласно развитию первого аспекта настоящего изобретения способ дополнительно содержит переключение используемого в по меньшей мере части сети связи формата блоков SS/PBCH и/или периодичности передачи блоков SS/PBCH на измененный формат блоков SS/PBCH и/или измененную периодичность передачи блоков SS/PBCH в ответ на наступление определенного момента времени (например, но без ограничения наступление времени 00:00). Таким образом, базовая станция(-и), обслуживающая(-ие) упомянутую часть сети могут централизованно переключаться на измененный формат блоков SS/PBCH и/или измененную периодичность передачи блоков SS/PBCH при выполнении определенного условия, которое при этом не следует ограничивать лишь связанных со временем условием. В альтернативном варианте данного развития первого аспекта настоящего изобретения другим условием может быть переход (как в одну, так и в другую сторону) числа активных в сети пользователей через предопределенное пороговое значение.

[0012] Согласно развитию первого аспекта настоящего изобретения физический идентификатор соты задается идентификатором SSS при формировании подлежащего передаче блока SS/PBCH согласно следующему мат. выражению , где представляет собой идентификатор SSS, включаемого в формируемый блок SS/PBCH. Согласно альтернативному развитию первого аспекта настоящего изобретения физический идентификатор соты задается идентификатором SSS и идентификатором DMRS согласно следующему мат. выражению: , где представляет собой идентификатор SSS, включаемого в формируемый блок SS/PBCH, а представляет собой идентификатор DMRS, включаемого в PBCH формируемого блока SS/PBCH.

[0013] Согласно развитию первого аспекта настоящего изобретения предопределенный формат упомянутого одного или более блоков SS/PBCH, задаваемый посредством PSS, указывает, что в пределах передаваемого блока SS/PBCH содержится один или более повторов одного или более из PSS, SSS и PBCH и/или что ширина SSS и/или PBCH в частотной области является измененной относительно таковой применяемой соответственно для SSS и/или PBCH в 5G NR. Другими словами, предопределенный формат может указывать в рамках одного блока SS/PBCH один или более повторов PSS и/или один или более повторов SSS, и/или один или более повторов PBCH. Чтобы избежать взаимных помех между разными повторами одного и того же сигнала в SS/PBCH могут применяться ортогональные последовательности (Orthogonal Cover Codes, OCC). Таким образом, UE сможет аккумулировать сигналы SS/PBCH, не только по разным появлениям во временной области нескольких SS/PBCH, как в уровне техники, что при увеличенной периодичности передачи может приводить к излишней задержке на стороне UE, но и по одному появлению SS/PBCH с повторами отдельных его сигналов. Другими словами, данное развитие первого аспекта настоящего изобретения способствует успешному обнаружению SS/PBCH по одному появлению (single shot detection).

[0014] Согласно развитию первого аспекта настоящего изобретения ширина передачи PSS в частотной области остается одинаковой, а ширина передачи SSS и/или PBCH в частотной области является изменяемой согласно задаваемому PSS формату блока SS/PBCH и зависит от доступной в сети связи полосы частот. При доступной в сети связи более узкой полосе частот и большей зоне покрытия, PSS блока SS/PBCH может задавать такой предопределенный формат блока SS/PBCH, согласно которому ширина передачи SSS и/или PBCH является более узкой в частотной области, а при доступной в сети связи более широкой полосе частот и меньшей зоне покрытия, PSS блока SS/PBCH может задавать такой предопределенный формат блока SS/PBCH, согласно которому ширина передачи SSS и/или PBCH является более широкой в частотной области для компенсации потерь зоны покрытия. Это развитие позволяет скомпенсировать сокращение зоны покрытия при расширении полосы рабочих частот за счет уширения передач SSS и/или PBCH в частотной области, а использование всегда одинаковой ширины PSS в частотной области способствует упрощению приемника на стороне UE и, в конечном итоге, достижению SFN-усиления передач PSS.

[0015] Согласно развитию первого аспекта настоящего изобретения заранее предопределяют множество вариантов PSS и взаимно однозначно соответствующее ему множество вариантов форматов блоков SS/PBCH и/или периодичностей передачи блоков SS/PBCH, при этом определенный PSS из множества вариантов PSS формируется согласно процедуре формирования PSS, применяемой в стандарте 5G NR, но с использованием равноудаленных друг от друга циклических сдвигов, которые отличаются от таковых, применяемых в стандарте 5G NR при формировании PSS, и/или с использованием полинома, который отличается от такового, применяемого в стандарте 5G NR при формировании PSS. Таким образом, какие-либо коллизии при обнаружении PSS (и как следствие SS/PBCH) согласно настоящему изобретению и при обнаружении PSS согласно 5G NR исключаются.

[0016] Во втором аспекте настоящего изобретения обеспечена базовая станция, содержащая функционально связанные друг с другом приемопередающий блок, антенну, процессор, и считываемый носитель, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают базовую станцию к выполнению способа по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения.

[0017] В третьем аспекте настоящего изобретения обеспечен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Этот носитель может быть долговременным.

[0018] В четвертом аспекте настоящего изобретения обеспечен реализуемый UE способ приема SS/PBCH от BS, содержащий этапы, на которых: обнаруживают PSS, причем обнаруженный PSS задает предопределенный формат принимаемого одного или более блоков SS/PBCH и/или периодичность посылки одного или более блоков SS/PBCH, учитывая предопределенный формат одного или более блоков SS/PBCH и/или периодичность посылки одного или более блоков SS/PBCH, обнаруживают SSS, выводят физический идентификатор соты на основе обнаруженного SSS.

[0019] Согласно развитию четвертого аспекта настоящего изобретения на упомянутом этапе обнаружения SSS дополнительно обнаруживают DMRS PBCH, и при выводе значения физического идентификатора соты обнаруженный DMRS используют в комбинации с обнаруженным SSS.

[0020] Согласно развитию четвертого аспекта настоящего изобретения в сети связи, в которой работает упомянутое UE, имеется множество сот, каждая из которых обслуживается своей BS, в том числе сота, в которой данное UE находится и которая обслуживается упомянутой BS, с которой упомянутое UE взаимодействует, при этом принимаемый от упомянутой BS PSS, обнаруживаемый упомянутым UE, аналогичен всем PSS, принимаемым в то же самое время в по меньшей мере части упомянутой сети связи, при этом формат блока SS/PBCH, содержащего обнаруживаемый PSS, и/или периодичность передачи блоков SS/PBCH, в том числе упомянутого блока SS/PBCH, содержащего обнаруживаемый PSS, аналогичны таковым, применяемым в то же самое время в упомянутой по меньшей мере части сети связи.

[0021] Согласно развитию четвертого аспекта настоящего изобретения физический идентификатор соты выводится на основе идентификатора обнаруженного SSS согласно мат. выражению , где представляет собой идентификатор обнаруженного SSS. Согласно альтернативному развитию четвертого аспекта настоящего изобретения физический идентификатор соты выводится на основе идентификатора обнаруженного SSS и идентификатора обнаруженного DMRS согласно мат. выражению , где представляет собой идентификатор обнаруженного SSS, а представляет собой идентификатор обнаруженного DMRS.

[0022] Согласно развитию четвертого аспекта настоящего изобретения предопределенный формат упомянутого одного или более блоков SS/PBCH, выводимый согласно PSS, указывает, что в пределах принимаемого блока SS/PBCH содержится один или более повторов одного или более из PSS, SSS и PBCH, и/или что ширина SSS и/или PBCH в частотной области является измененной относительно таковой применяемой соответственно для SSS и/или PBCH в 5G NR.

[0023] Согласно развитию четвертого аспекта настоящего изобретения ширина PSS в частотной области остается одинаковой, а ширина SSS и/или PBCH в частотной области является изменяемой согласно выводимому посредством PSS формату принимаемого блока SS/PBCH и зависит от доступной в сети связи полосы частот.

[0024] Согласно развитию четвертого аспекта настоящего изобретения заранее предопределяют множество вариантов PSS и взаимно однозначно соответствующее ему множество вариантов форматов блоков SS/PBCH и/или периодичностей передачи блоков SS/PBCH, при этом определенный PSS из множества вариантов PSS обнаруживается согласно процедуре формирования PSS, применяемой в стандарте 5G NR, но с использованием равноудаленных друг от друга циклических сдвигов, которые отличаются от таковых, применяемых в стандарте 5G NR при обнаружении PSS, и/или с использованием полинома, который отличается от такового, применяемого в стандарте 5G NR при обнаружении PSS.

[0025] В пятом аспекте настоящего изобретения обеспечено пользовательское оборудование, содержащее функционально связанные друг с другом приемопередающий блок, антенну, процессор, и считываемый носитель, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают пользовательское оборудование к выполнению способа по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения.

[0026] В шестом аспекте настоящего изобретения обеспечен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения. Этот носитель может быть долговременным.

[0027] В седьмом аспекте настоящего изобретения обеспечена система связи, содержащая множество сот и/или множество секторов сот(ы), обслуживаемое по меньшей мере одной базовой станцией по второму аспекту настоящего изобретения или по любому развитию второго аспекта настоящего изобретения и по меньшей мере одно пользовательское оборудование по пятому аспекту настоящего изобретения или по любому развитию пятого аспекта настоящего изобретения, причем упомянутая по меньшей мере одна базовая станция и упомянутое по меньшей мере одно пользовательское оборудование осуществляют связь друг с другом.

Краткое описание чертежей

[0028] Эти и другие аспекты настоящего изобретения будут подробно описаны в нижеследующем подробном описании со ссылкой на следующие чертежи. Одинаковые ссылочные позиции на разных фигурах призваны указывать на одинаковые сущности.

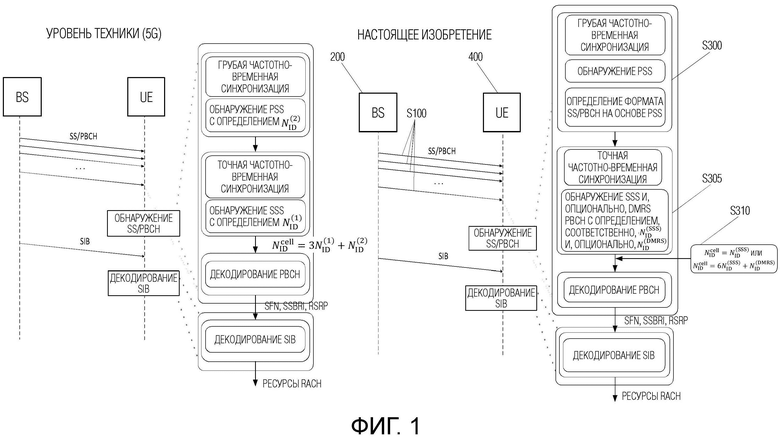

[ФИГ. 1] Фиг. 1 иллюстрирует блок-схему операций доступа UE к сети связи, обслуживаемой BS, согласно уровню техники 5G NR (левая часть фигуры) в наглядном сравнении с блок-схемой операций доступа UE к сети связи, обслуживаемой BS, согласно настоящему изобретению (правая часть фигуры).

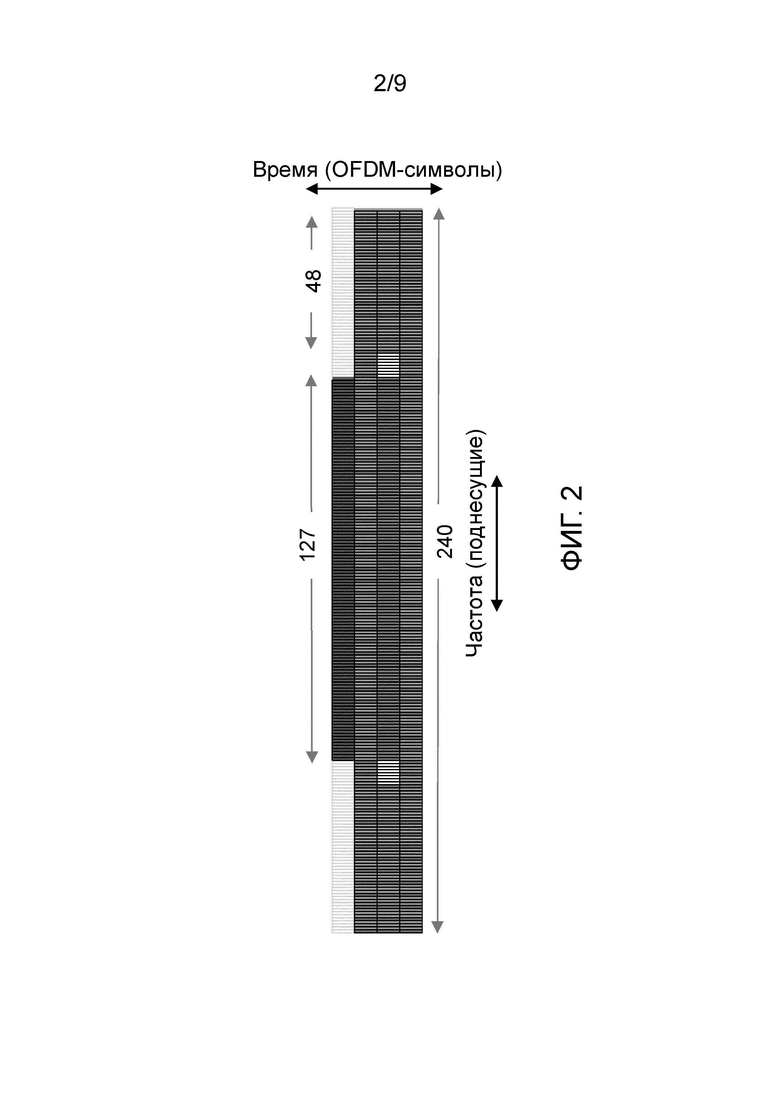

[ФИГ. 2] Фиг. 2 иллюстрирует примерную структуру блока SS/PBCH.

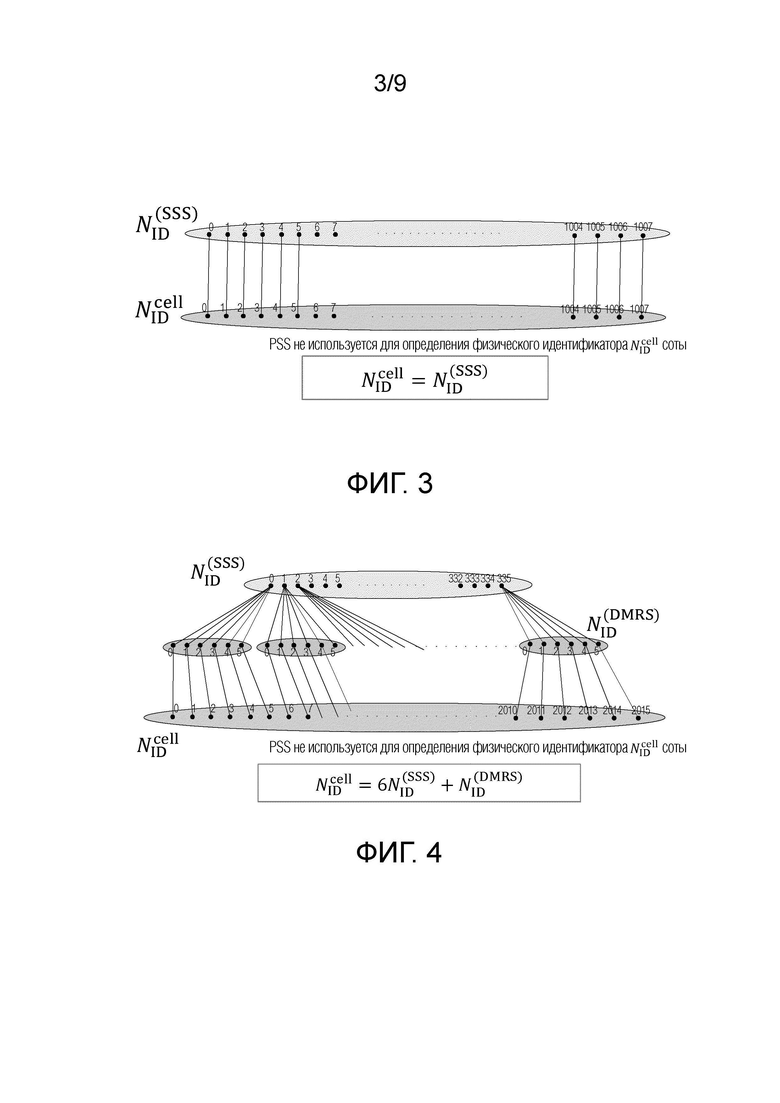

[ФИГ. 3] Фиг. 3 иллюстрирует схему задания/вывода физического идентификатора соты согласно исключительно идентификатору SSS в одном варианте осуществления настоящего изобретения.

[ФИГ. 4] Фиг. 4 иллюстрирует альтернативную схему задания/вывода физического идентификатора соты согласно исключительно идентификатору SSS в другом варианте осуществления настоящего изобретения.

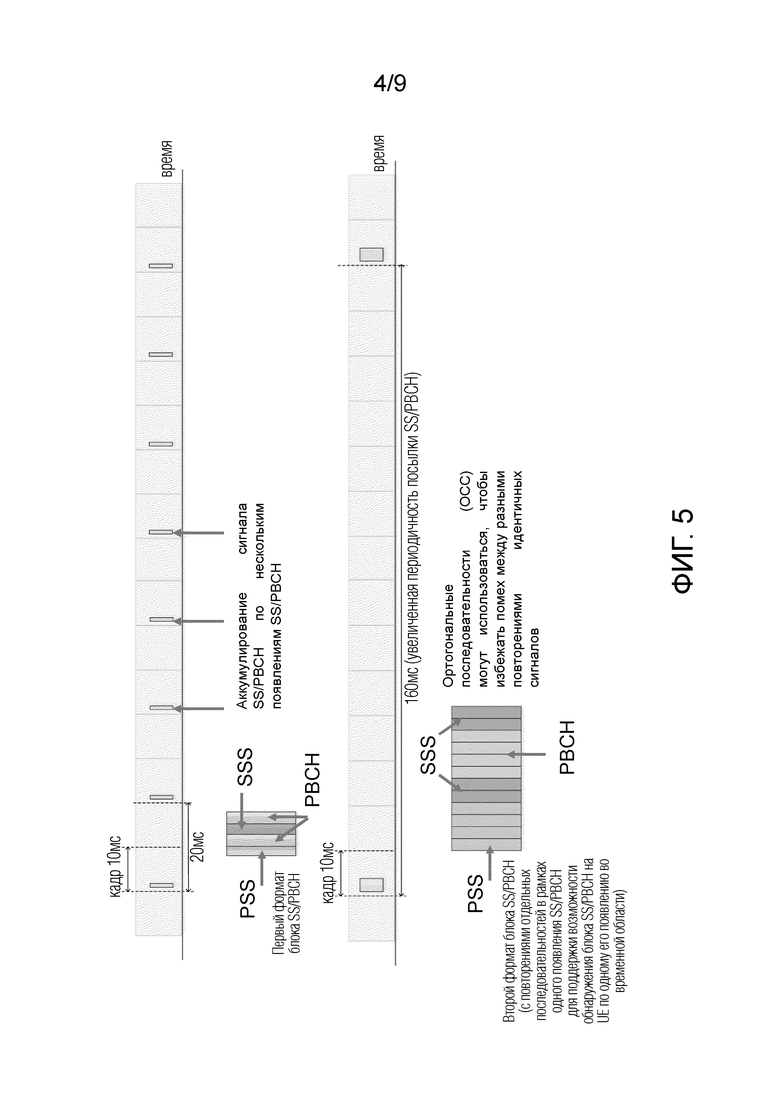

[ФИГ. 5] Фиг. 5 иллюстрирует неограничивающие примеры разных форматов блоков SS/PBCH, передаваемых с разной периодичностью, согласно настоящему изобретению.

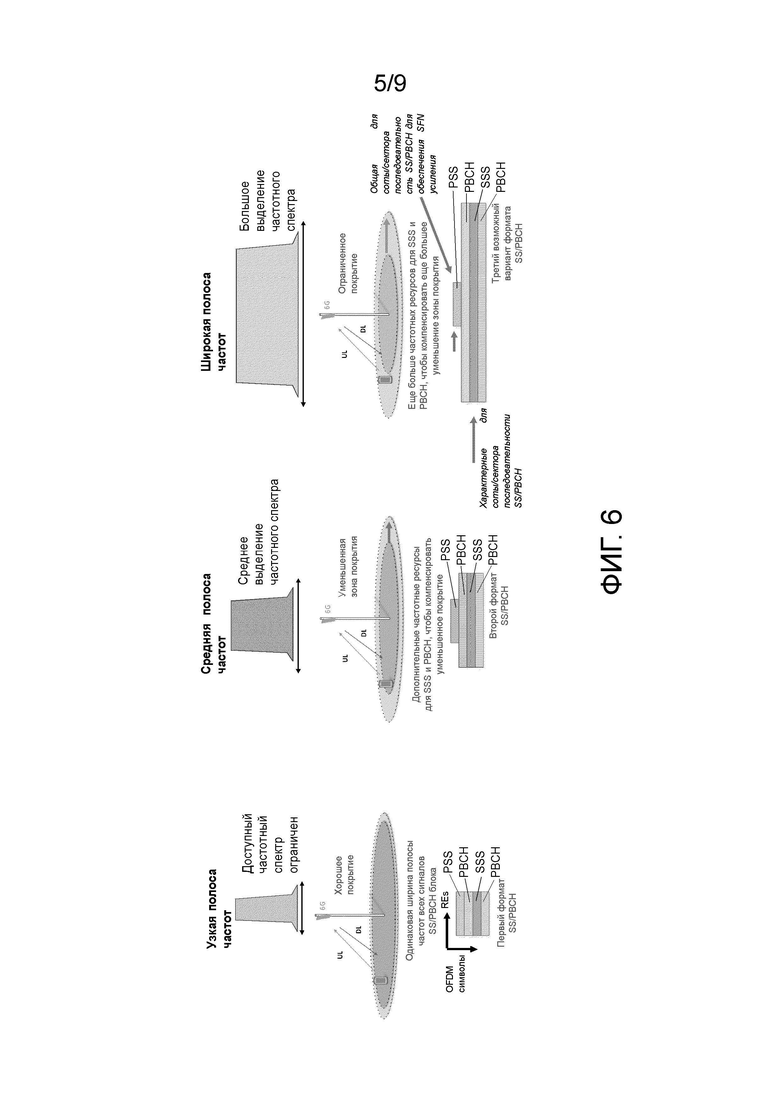

[ФИГ. 6] Фиг. 6 иллюстрирует неограничивающие варианты разных форматов блоков SS/PBCH и соответствующие сценарии доступного в сети покрытия и частотного спектра, в которых соответствующие форматы блоков SS/PBCH могут быть выгодно применены согласно настоящему изобретению.

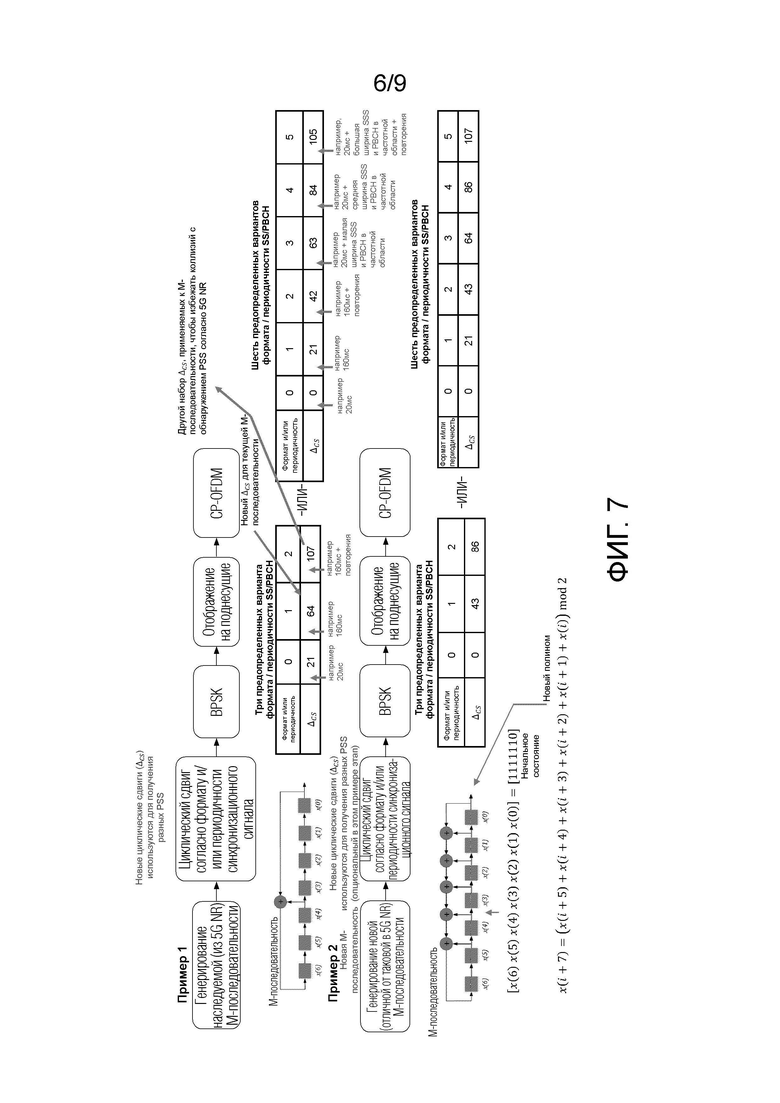

[ФИГ. 7] Фиг. 7 иллюстрирует два неограничивающих варианта осуществления (которые на этой фигуре именуются “примерами”) генерирования последовательностей PSS согласно настоящему изобретению.

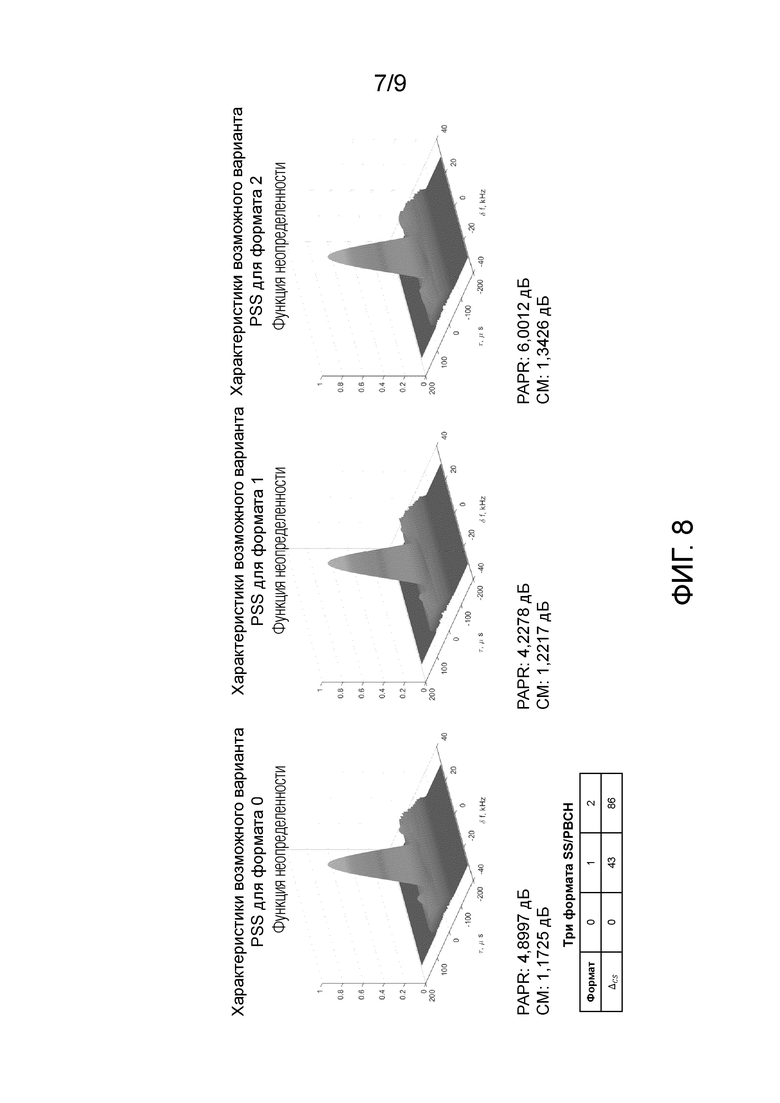

[ФИГ. 8] Фиг. 8 иллюстрирует определяемые согласно функции неопределенности характеристики отношения пиковой мощности к средней (PAPR) и кубической метрики (CM) для трех вариантов PSS, сгенерированных согласно настоящему изобретению.

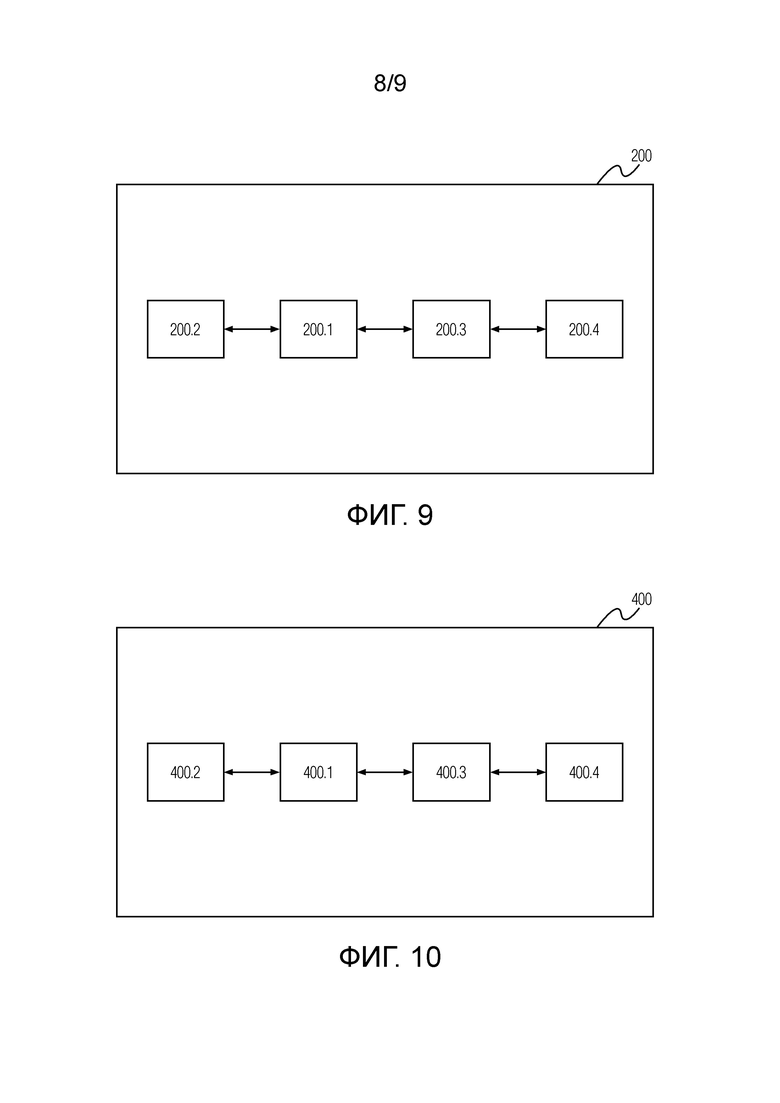

[ФИГ. 9] Фиг. 9 представляет собой схематичное представление базовой станции 200 согласно настоящему изобретению.

[ФИГ. 10] Фиг. 10 представляет собой схематичное представление пользовательского оборудования 400 согласно настоящему изобретению.

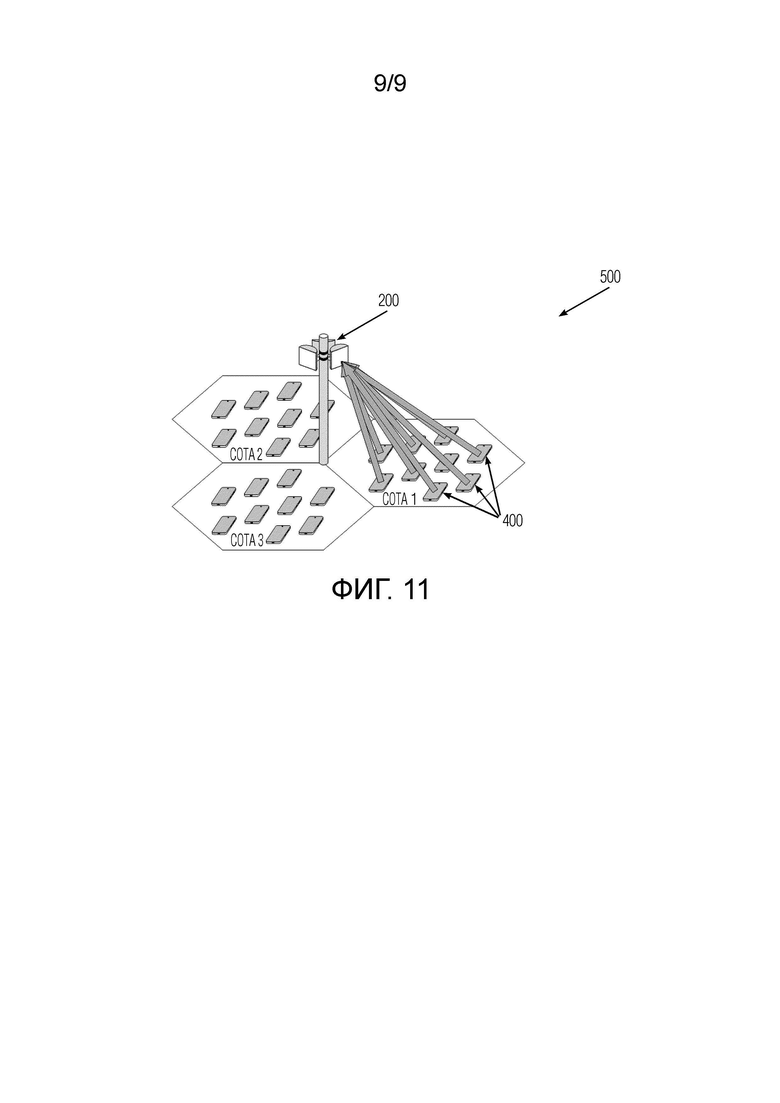

[ФИГ. 11] Фиг. 11 представляет собой схематичное представление системы 500 связи согласно настоящему изобретению.

Подробное описание изобретения

[0029] На Фиг. 1 справа показана блок-схема операций доступа UE к сети связи, обслуживаемой BS, согласно настоящему изобретению. На этой фигуре показана как операция, выполняемая BS 200, так и ответные операции, выполняемые UE 400. Реализуемый BS способ передачи SS/PBCH на UE начинается с этапа S100, на котором BS широковещательным образом передает один или более блоков SS/PBCH предопределенного формата. Причем синхронизационный сигнал (SS) блока SS/PBCH содержит PSS и SSS, а PBCH блока SS/PBCH дополнительно содержит опорный сигнал демодуляции (DMRS). PSS в блоке SS/PBCH задает применяемый предопределенный формат упомянутого одного или более блоков SS/PBCH и/или периодичность передачи упомянутого одного или более блоков SS/PBCH, а физический идентификатор соты задается посредством SSS или посредством SSS в комбинации с DMRS.

[0030] Со ссылкой на Фиг. 2 опишем примерную структуру блока SS/PBCH. В целом показанная на этой фигуре структура соответствует таковой, применяемой в 5G NR. В этом смысле в настоящем изобретении показанную на фигуре структуру/формат блока SS/PBCH можно считать структурой/форматом блока SS/PBCH по умолчанию или наиболее простой структурой/форматом. Показанный на фигуре формат блока SS/PBCH по умолчанию может использоваться и в настоящем изобретении по меньшей мере в некоторых случаях, например, когда PSS сигнализирует лишь изменение периодичности посылки блоков SS/PBCH на периодичность, которая отличается от периодичности в 20 мс, применяемой в 5G NR. Но важно отметить, что даже при отсутствии наблюдаемых структурных изменений важным отличием блока SS/PBCH согласно настоящему изобретению от блока SS/PBCH согласно 5G NR будет то, что PSS (а именно его ID) согласно настоящему изобретению будет использоваться не для задания/вывода физического идентификатора соты, как в 5G NR, а для задания/вывода формата и/или периодичности блока SS/PBCH, в том числе отдельно или в комбинации. Ниже со ссылками на другие фигуры будут описаны другие неограничивающие примеры применимых в настоящем изобретении форматов блока SS/PBCH.

[0031] В наиболее простом исполнении блок SS/PBCH распространяется во временной области на четыре символа мультиплексирования с ортогональным частотным разделением каналов (OFDM), а в частотной области охватывает в первом OFDM-символе (наиболее раннем по времени) 127 центральных поднесущих, в которые мультиплексируется PSS; во втором и четвертом OFDM-символах 240 поднесущих, в которые мультиплексируются PBCH и DMRS PBCH, причем поднесущие DMRS PBCH могут быть равномерно распределены среди поднесущих PBCH в этих OFDM-символах; а в третьем OFDM-символе 240 поднесущих, причем в этом исполнении блока SS/PBCH: из этих 240 поднесущих в 127 центральных поднесущих этого OFDM-символа мультиплексируется SSS, часть поднесущих по обе стороны от SSS в частотной области отводится под защитный интервал (который является желательным, но не обязательным), а в оставшихся поднесущих по обе стороны от SSS в частотной области мультиплексируются PBCH и DMRS PBCH, причем поднесущие DMRS PBCH могут быть равномерно распределены среди поднесущих PBCH также и в этом OFDM-символе.

[0032] Последовательность сигнала PSS обычно модулируется модулирующей последовательностью максимальной длины (сокр. “M-последовательностью”), которая представляет собой псевдослучайную двоичную последовательность, порождаемую линейным регистром сдвига с обратной связью и имеющую максимальный период. Разные варианты последовательностей сигнала PSS могут быть сгенерированы так, как будет подробно описано ниже со ссылкой на Фиг. 7, путем применения соответствующих разных циклических сдвигов к базовой M-последовательности и/или разных полиномов, причем в качестве циклических сдвигов и/или полиномов в настоящем изобретении могут использоваться любые циклические сдвиги и полиномы, отличающиеся от таковых, используемых при генерировании PSS в 5G NR. Это необходимо, чтобы избежать коллизий PSS в настоящем изобретении с PSS согласно 5G NR.

[0033] Каждому варианту последовательности сигнала PSS, который может быть сгенерирован, может быть сопоставлен свой предопределенный формат блока SS/PBCH и/или предопределенная периодичность передачи блоков SS/PBCH. Таким образом, в настоящем изобретении PSS используется для задания/выведения предопределенного формата блока SS/PBCH и/или предопределенной периодичности передачи блоков SS/PBCH. В одном варианте осуществления настоящего изобретения определенный PSS может использоваться для задания/выведения определенного формата блока SS/PBCH (например, модифицированного формата SS/PBCH с одним или более повторов PSS, SSS и PBCH), в другом варианте осуществления настоящего изобретения определенный PSS может использоваться для задания/выведения определенной измененной периодичности передачи блоков SS/PBCH (например, периодичности 160 мс) без изменения самого формата (т.е. структуры) блока SS/PBCH. В еще одном варианте осуществления настоящего изобретения определенный PSS может использоваться одновременно как для задания/выведения определенного формата блока SS/PBCH (например, модифицированного формата SS/PBCH с одним или более повторов PSS, SSS и PBCH), так и для задания/выведения определенной измененной периодичности передачи блоков SS/PBCH (например, периодичности 80 мс).

[0034] Последовательность сигнала SSS обычно модулируется модулирующей последовательностью Голда (одной из 336 последовательностей). PBCH представляет собой OFDM-сигнал, полученный из модулированных квадратурной фазовой манипуляцией (QPSK) битовых последовательностей, кодируемых полярным кодом, в котором дополнительно содержатся сигналы DMRS, которые также могут быть основаны на последовательности Голда. Варианты осуществления генерации последовательности PSS согласно настоящему изобретению описаны ниже со ссылкой на Фиг. 7, а генерация последовательности SSS и последовательности PBCH, содержащей последовательность DMRS, может выполняться согласно любому известному из уровня техники способу, в том числе способами, применяемыми для этих целей в 5G NR.

[0035] В сети связи, в которой работает BS, обслуживающая соту связи, может содержаться множество BS, каждая из которых обычно обслуживает свою соту связи. В этой сети связи один или более блоков SS/PBCH, передаваемых базовой станцией на этапе S100, и один или более блоков SS/PBCH, передаваемых одной или более (например, соседними) базовыми станциями, транслируют одинаковый PSS, т.е. имеют одинаковый формат блока SS/PBCH и/или передаются с одинаковой периодичностью. Это позволяет достичь в этой части сети связи SFN-усиления PSS и, как следствие, более точного обнаружения блока SS/PBCH, за счет передачи в этой части сети разными BS одинакового PSS.

[0036] Выполняемый базовой станцией способ может дополнительно содержать переключение используемого в по меньшей мере части сети связи формата блоков SS/PBCH и/или периодичности передачи блоков SS/PBCH на измененный формат блоков SS/PBCH и/или измененную периодичность передачи блоков SS/PBCH в ответ на наступление момента времени переключения согласно времени суток или выполнения иного условия, связанного, например, с текущей загрузкой сети связи. Такое переключение может выполняться синхронно всеми базовыми станциями в сети связи или по меньшей мере некоторой группой соседних базовых станций в по меньшей мере части такой сети связи. В качестве неограничивающего примера на Фиг. 5 сверху проиллюстрирована первая схема передачи блоков SS/PBCH первого формата с первой периодичностью (20 мс), а снизу на Фиг. 5 проиллюстрирована вторая схема передачи блоков SS/PBCH второго (измененного) формата со второй (измененной) периодичностью (160 мс). Проиллюстрированные первая и вторая схема представляют собой передачи блоков SS/PBCH, которые могут повторяться во временной области с некоторой регулярностью. В одной реализации проиллюстрированные первая и вторая схема могут представлять собой пакетные передачи, выполняемые с некоторой периодичностью.

[0037] Упомянутая первая схема передачи с блоками SS/PBCH первого формата может применяться в сети связи днем (при обычно большой загрузке), а переключение части или всех BS в сети связи и/или определенной части сети связи на вторую схему передачи с блоками SS/PBCH второго формата может проводиться, но без ограничения упомянутым, при наступлении определенного времени (например, ночью) или при удовлетворении определенного иного условия (например, число активных пользователей в сети связи и/или в определенной части сети связи опустилось ниже порогового значения числа активных пользователей). Необходимость такого переключения объясняется следующим образом. При низкой загрузке сети нет никакого смысла часто посылать блоки SS/PBCH, чтобы понапрасну не расходовать энергию BS. В этом случае может быть выполнено переключение на более длинный период посылки блоков SS/PBCH (например, на 160 мс, что показано внизу на Фиг. 5). Но UE нужно каким-то образом понять, что BS изменила периодичность посылки SS/PBCH блоков. В настоящем изобретении UE сможет это понять по обнаружению PSS. С другой стороны, чтобы не дать UE проиграть при увеличенной периодичности посылки блоков SS/PBCH, при которой попытка аккумулирования (т.е. комбинирования) информации SS/PBCH по разным появлениям SS/PBCH во временной области будет приводить к излишне высокой задержке (и это невыгодно, т.к. требует наличия на стороне приемника UE крайне большого буфера), в настоящем изобретении предлагается увеличить число повторений PSS, SSS, PBCH и PBCH DMRS в рамках одного появления SS/PBCH. В этом смысле можно сказать, что такой формат блока SS/PBCH, предлагаемый в настоящем изобретении, вбирает в себя всю периодичность посылки блоков SS/PBCH, не имеющих повторяющихся PSS, SSS, PBCH и PBCH DMRS, согласно 5G NR. Но это влечет за собой в настоящем изобретении совершенно другой формат блока SS/PBCH и необходимость обеспечения его сигнализации. Сценарии с высокой периодичностью посылки SS/PBCH блоков и низкой периодичностью посылки SS/PBCH блоков это в своем роде адаптация к периодам низкой загрузки сети связи (например, ночью) и к периодам высокой загрузки сети связи (например, днем).

[0038] Таким образом, проиллюстрированный на Фиг. 5 сверху первый формат блока SS/PBCH, передаваемый с периодичностью 20мс, может соответствовать формату блока SS/PBCH по умолчанию, проиллюстрированному и описанному выше со ссылкой на Фиг. 2. В упомянутой первой схеме то, что блок SS/PBCH передается достаточно часто (т.е. в восемь раз чаще, чем блок SS/PBCH второго формата согласно второй схеме, показанной снизу на Фиг. 7), позволяет UE выполнить успешное обнаружение блока SS/PBCH за счет аккумулирования его информации по нескольким появлениям блока SS/PBCH во временной области (т.е. из разных периодов) и за счет обработки, которая обычно является некогерентной обработкой, получить улучшение отношения сигнал/шум (SNR). Во второй схеме, в которой используется более длительная периодичность (160 мс), но блок SS/PBCH имеет второй формат, в котором PSS повторяется 4 раза, SSS повторяется 4 раза и PBCH (вместе с DMRS PBCH) повторяется примерно 2 раза, UE обычно будет способно успешно обнаружить SS/PBCH по одному появлению (т.е. будет способно выполнить так называемое “single shot detection”) за счет повторений разных компонентов сигнала в таком большем блоке SS/PBCH, не дожидаясь следующего появления блока SS/PBCH через 160 мс в проиллюстрированном примере. Критерии успешности обнаружения PSS могут применяться различные. В неограничивающем примере успешность обнаружения PSS может определяться по превышению некоторого порога по определенной метрике.

[0039] Ортогональные последовательности (OCC) могут в этом случае включаться в отдельные повторы сигналов SS/PBCH во временной области, чтобы обеспечить их ортогональность во временной области, т.е. чтобы избежать помех между разными повторениями этих сигналов. При этом следует понимать, что проиллюстрированные на Фиг. 5 примеры не следует рассматривать в качестве ограничительных, поскольку возможны другие форматы блока SS/PBCH и периодичности их передачи. Некоторые из этих других форматов блока SS/PBCH и периодичностей будут проиллюстрированы на других неограничивающих примерах, описанных ниже.

[0040] Далее перейдем к описанию вариантов осуществления новой схемы задания/выведения физического идентификатора соты со ссылками на Фиг. 3-4. В первом варианте осуществления, показанном на Фиг. 3, физический идентификатор соты задается на основе идентификатора SSS при формировании подлежащего передаче блока SS/PBCH. В этом варианте осуществления , где представляет собой идентификатор SSS, включаемого в формируемый блок SS/PBCH. Учитывая, что в 5G NR используется 1008 различных идентификаторов соты cellID, логично, чтобы в 6G число различных идентификаторов соты cellID было бы не меньше. Поэтому в одной неограничивающей реализации данного варианта осуществления может использоваться увеличенное (в сравнении с 336 в 5G NR) до 1008 число {0,1,…,1007} различных идентификаторов последовательностей SSS, каждый из которых будет указывать один уникальный идентификатор соты cellID. Тем не менее, число различных идентификаторов cellID не следует ограничивать числом 1008 (и, соответственно, числом различных SSS), поскольку фактическое число используемых различных идентификаторов cellID может быть как больше 1008 (см. альтернативный вариант осуществления, описанный ниже со ссылкой на Фиг. 4), так и меньше 1008 в зависимости от конфигурации сети связи (например, в зависимости от числа поддерживаемых в сети сот).

[0041] Во втором (альтернативном) варианте осуществления, показанном на Фиг. 4, физический идентификатор соты задается на основе идентификатора SSS и идентификатора DMRS при формировании подлежащего передаче блока SS/PBCH. В этом варианте осуществления , где {0,1,…,335} представляет собой идентификатор SSS, включаемого в формируемый блок SS/PBCH, а {0,1,…,5} представляет собой идентификатор DMRS, включаемого в PBCH формируемого блока SS/PBCH. Общее число в этом неограничивающем варианте осуществления равняется общему числу в 5G NR, т.е. 336, а дополнительные значения cellID в этом варианте осуществления могут задаваться/выводиться за счет комбинирования SSS с 6 различными PBCH-DMRS. Тем не менее, число различных идентификаторов SSS в этом варианте не следует ограничивать числом 336, поскольку фактическое число используемых идентификаторов различных SSS может быть, как больше 336, так и меньше 336. Кроме того, должно быть понятно, что может использоваться число различных DMRS, которое больше или меньше 6, но на практике обычно никто не реализует приемник (детектор) для слишком большого числа таких DMRS последовательностей, чтобы не усложнять приемник. Таким образом второй вариант осуществления, показанный на Фиг. 4, представляет собой иерархический вариант задания/вывода физического идентификатора соты. Согласно второму варианту осуществления, UE обнаруживает один из множества DMRS и определяет идентификатор обнаруженного DMRS, затем UE обнаруживает одну из множества SSS и определяет идентификатор обнаруженного SSS, а дальше, комбинируя эти идентификаторы и согласно мат. выражению , UE выводит физический идентификатор соты.

[0042] Важно отметить, что в обоих вариантах осуществления PSS используются для других целей (не для определения физического идентификатора соты как в 5G NR): а, например, для классификации формата SS/PBCH блока, а именно повторов отдельных сигналов SS/PBCH и/или ширины отдельных сигналов SS/PBCH (за исключением ширины PSS) в частотной области, и/или периодичности посылки SS/PBCH. В настоящем изобретении UE сначала обнаруживает определенную PSS последовательность (из множества предопределенных вариантов) и выводит из этого то, какой используется формат SS/PBCH и/или периодичность посылки SS/PBCH. Благодаря этому в настоящем изобретении можно обеспечить то, что базовые станции во всей сети связи или в по меньшей мере части сети связи будут передавать одинаковый PSS, поскольку зависимость PSS от в настоящем изобретении не предусмотрена. Поэтому во всей такой сети связи или в упомянутой по меньшей мере части сети связи PSS посылаемых блоков SS/PBCH будут иметь одинаковый формат и соответственно будет достигаться SFN-усиление.

[0043] Далее со ссылкой на Фиг. 6 рассмотрим неограничивающие примеры вариантов разных форматов блоков SS/PBCH и соответствующие сценарии доступного в сети покрытия и частотного спектра, в которых соответствующие форматы блоков SS/PBCH могут быть выгодно применены согласно настоящему изобретению. В общем, согласно настоящему изобретению предопределенный формат упомянутого одного или более блоков SS/PBCH, задаваемый посредством PSS, указывает, что в пределах передаваемого блока SS/PBCH содержится один или более повторов одного или более из PSS, SSS и PBCH, и/или что ширина SSS и/или PBCH в частотной области является измененной относительно таковой применяемой соответственно для SSS и/или PBCH в 5G NR. В настоящем изобретении ширина передачи PSS в частотной области поддерживается одинаковой, чтобы упростить прием этого изначально обнаруживаемого сигнала на стороне UE, а ширина передачи SSS и/или PBCH в частотной области может изменяться согласно задаваемому PSS формату блока SS/PBCH и в зависимости от, например, доступной в сети связи полосы частот.

[0044] Слева на Фиг. 6 иллюстрируется первый формат SS/PBCH, который применяется в сценарии ограниченного частотного спектра с узкой полосой частот, которая обеспечивает большую зону покрытия. Ширина узкой полосы частот в этом случае может быть порядка 20 МГц, но без ограничения упомянутым значением. В этом случае PBCH и SSS в частотной области не расширены, т.е. могут иметь ширину, соответствующую ширине PBCH и SSS в блоке SS/PBCH, структура которого описана выше со ссылкой на Фиг. 2.

[0045] В центре на Фиг. 6 иллюстрируется второй формат SS/PBCH, который применяется в сценарии частотного спектра со средней полосой частот, которая обеспечивает меньшую зону покрытия. Ширина средней полосы частот в этом случае может быть порядка 20-100 МГц, но без ограничения упомянутым диапазоном. В этом случае ширина PBCH и/или SSS в частотной области может быть увеличена. Расширение PBCH и/или SSS в частотной области (т.е. увеличение числа поднесущих) в рамках одного блока SS/PBCH приводит к снижению скорости кодирования, поскольку передается большее число кодовых битов, и, как следствие, в этом случае может быть достигнута более высокая помехоустойчивость. Другими словами, уширение полосы SSS и/или PBCH в рамках передачи блока SS/PBCH позволяет компенсировать потери зоны покрытия при использовании более высоких частотных диапазонов.

[0046] Справа на Фиг. 6 иллюстрируется третий формат SS/PBCH, который применяется в сценарии частотного спектра с широкой полосой частот (характерной для миллиметрового диапазона), которая обеспечивает еще более меньшую зону покрытия. Ширина такой широкой полосы частот в этом случае может быть порядка 100-400 МГц, но без ограничения упомянутым диапазоном. В этом случае ширина PBCH и/или SSS в частотной области может быть увеличена еще больше, вплоть до использования для передачи SSS и/или PBCH всей ширины доступно полосы частот.

[0047] Как видно по Фиг. 6 в отличие от SSS и/или PBCH, которые представляют собой характерные для по меньшей мере части сот/секторов последовательности, ширину PSS, который представляет собой общую для по меньшей мере части сот/секторов последовательность, обеспечивающую SFN-усиление, не меняют от формата блока SS/PBCH к формату блока SS/PBCH. Эта особенность, согласно которой ширина PSS поддерживается одинаковой от формата к формату, является уникальной, поскольку PSS главным образом обнаруживается не в частотной области, а во временной, и для этого должен быть использован более простой, а значит фиксированный по ширине полосы частот, приемник на UE. С PBCH и SSS ситуация обратная, поскольку они обычно обнаруживаются в частотной области, их ширина в частотной области может быть увеличена для повышения их помехоустойчивости и компенсации потерь зоны покрытия без каких-либо проблем. Но UE следует знать заранее о каком-либо изменении формата и/или периодичности блоков SS/PBCH, и UE может узнать об этом изменении, выполнив обнаружение PSS, который по ширине в частотной области будет оставаться одинаковым.

[0048] Дополнительно отметим следующее про роль PSS в настоящем изобретении. Из PSS убирается информация о физическом идентификаторе соты. Благодаря этому обеспечивается полное SFN-усиление, т.е. полное усиление за счет совместной передачи. Другими словами, за счет того, что все BS или по меньшей мере часть соседних в пространстве сети связи BS будут передавать одну и ту же PSS последовательность, эти BS будут “помогать” друг другу и повышать уровень принимаемой на UE мощности сигнала PSS. Особое техническое преимущество в этой связи обеспечивается для UE, которые находятся на границе сот или на границе секторов одной соты, которые обслуживаются упомянутыми BS.

[0049] Кроме того, имеются разные типы устройств, есть простые устройства (так называемые Reduced Capability устройства, RedCap-устройства, согласно используемой в 5G терминологии), они за счет удешевления могут принимать только узкополосные сигналы, и есть более стандартные устройства (смартфон, устройство с постоянным беспроводным доступом (fixed wireless access device)), которые считаются более усовершенствованными и которые могут принимать более широкополосный сигнал. Таким образом, настоящее изобретение пригодно для поддержки разных видов устройств оптимальным образом за счет смены формата блока SS/PBCH и сигнализации соответствующей последовательности PSS.

[0050] Далее обратимся к описанию вариантов генерирования PSS последовательности согласно настоящему изобретению со ссылкой на Фиг. 7. В целом согласно настоящему изобретению заранее предопределяют множество вариантов PSS и взаимно однозначно соответствующее ему множество вариантов форматов блоков SS/PBCH и/или периодичностей передачи блоков SS/PBCH. Соответствия между предопределенными последовательностями PSS и соответствующими форматами и/или периодичностями блоков SS/PBCH могут быть определены заранее в спецификации и сохранены, например, в форме таблице поиска (look-up), в памяти как всех BS, так и всех UE, реализующих настоящее изобретение.

[0051] Определенный PSS из множества вариантов PSS формируется согласно процедуре формирования PSS, применяемой в стандарте 5G NR, но с использованием равноудаленных друг от друга циклических сдвигов, которые отличаются от таковых, применяемых в стандарте 5G NR при формировании PSS, и/или с использованием полинома(-ов), который отличается от такового, применяемого в стандарте 5G NR при формировании PSS.

[0052] Более подробно рассмотрим генерирование PSS со ссылками на иллюстрации по Фиг. 7. Показанная сверху на Фиг. 7 последовательность операций генерирования PSS, указанная как “Пример 1”, заключается в использовании аналогичного 5G NR процесса генерирования PSS, но с другими (отличающимися от 5G NR) циклическими сдвигами, чтобы избежать каких-либо коллизий. В этом случае генерирование PSS начинается с генерирования M-последовательности, которая в данном примере наследуется из 5G NR. Для генерирования наследуемой M-последовательности используют генератор, который реализуется линейным сдвиговым регистром, который для примера 1 показан на Фиг. 7 сверху в части, относящейся к этому примеру 1. M-последовательность, из которой впоследствии будет получена определенная сигнальная последовательность PSS, получают из показанного линейного сдвигового регистра, инициализацией начального состояния [1110110] сдвигового регистра. Другими словами, в каждой ячейке сдвигового регистра инициализируют свое начальное битовое значение и на выходе из регистра получают базовую последовательность длиной 127.

[0053] Затем базовую битовую последовательность подвергают циклическому сдвигу определенным циклическим сдвигом Δ_CS, соответствующим тому формату блока SS/PBCH и/или той периодичности посылки блоков SS/PBCH, который и/или которую генерируемый PSS будет сигнализировать. В качестве неограничивающего примера применяемый на данном этапе циклический сдвиг Δ_CS может определяться по следующей Табл. 1, которая определяет три возможных варианта формата и/или периодичности SS/PBCH.

[0054] Таблица 1 - Три предопределенных варианта формата/периодичности SS/PBCH

Идентификатор генерируемой последовательности PSS 0 1 2 Номер сигнализируемого генерируемым PSS формата SS/PBCH и/или периодичности посылки SS/PBCH 0 1 2 Δ_CS 21 64 107 Сигнализируемый генерируемым PSS формат SS/PBCH и/или периодичность посылки SS/PBCH Периодичность посылки 20 мс (какое-либо изменение самого формата SS/PBCH не сигнализируется) Периодичность посылки 160 мс (какое-либо изменение самого формата SS/PBCH не сигнализируется) Периодичность посылки 160 мс +
определенное число повторений PSS и/или SSS, и/или PBCH

[0055] В случае необходимости можно предопределять большее число возможных вариантов формата и/или периодичности SS/PBCH. В этом случае, в качестве неограничивающего примера, можно следующую Табл. 2, которая определяет шесть возможных вариантов формата и/или периодичности SS/PBCH.

[0056] Таблица 2 - Шесть предопределенных вариантов формата/периодичности SS/PBCH

Идентификатор генерируемой последовательности PSS 0 1 2 3 4 5 Номер сигнализируемого генерируемым PSS формата SS/PBCH и/или периодичности посылки SS/PBCH 0 1 2 3 4 5 Δ_CS 0 21 42 63 84 105 Сигнализируемый генерируемым PSS формат SS/PBCH и/или периодичность посылки SS/PBCH Периодичность посылки 20 мс Периодичность посылки 160 мс Периодичность посылки 160 мс +
определенное число повторений PSS и/или SSS, и/или PBCH Периодичность посылки 20 мс +
малая ширина SSS и PBCH в частотной области Периодичность посылки 20 мс +
средняя ширина SSS и PBCH в частотной области Периодичность посылки 20 мс +
большая ширина SSS и PBCH в частотной области + определенное число повторений PSS и/или SSS, и/или PBCH

[0057] Приведенные в Табл. 1 и 2 выше сведения следует рассматривать в качестве неограничивающих примеров определения соответствий между определенными форматами и/или периодичностями SS/PBCH и определенными циклическими сдвигами Δ_CS. Специалисту будет понятно, что эти соответствия могут быть переопределены, на определенные циклические сдвиги могут быть назначены другие сигнализируемые форматы и/или периодичности SS/PBCH. Кроме того, циклические сдвиги Δ_CS, показанные в Табл. 1 и 2 как равноудаленные друг от друга, могут не быть равноудаленными друг от друга в фактической реализации. Кроме того, конкретные значения циклических сдвигов Δ_CS могут отличаться от показанных в Табл. 1 и 2 значений при условии, что они отличаются от значений циклических сдвигов Δ_CS, которые используются в 5G NR при генерировании разных вариантов PSS.

[0058] Затем согласно примеру 1 на Фиг. 7 циклически сдвинутую битовую последовательность подвергают двоичной фазовой манипуляции (BPSK) согласно следующему мат. выражению и выполняют отображение модулированной посредством BPSK битовой последовательности PSS () на поднесущие, а именно на 127 центральных поднесущих первого OFDM-символа, генерируемого SS/PBCH блока, согласно мат. выражению . В указанных выше мат. выражениях:

- модулированная посредством BPSK битовая последовательность PSS,

- номер поднесущей, ,

x - битовая М-последовательность: и ,

m - индекс элемента в битовой М-последовательности,

- значение циклического сдвига (например, но без ограничения упомянутым, значение согласно Табл. 1 или Табл. 2 выше).

[0059] После этого процедура генерирования PSS согласно примеру 1 завершается выполнением над последовательностью PSS, отображенной на поднесущие, стандартной процедуры формирования OFDM символа с циклическим префиксом (CP-OFDM).

[0060] Показанная снизу на Фиг. 7 последовательность операций генерирования PSS, указанная как “Пример 2”, заключается в использовании аналогичного 5G NR процесса генерирования PSS, но с другой M-последовательностью, отличающейся от таковой используемой в 5G NR при генерировании PSS. Для генерирования новой M-последовательности используют генератор, который реализуется линейным сдвиговым регистром, который для примера 2 показан на Фиг. 7 снизу в части, относящейся к этому примеру 2. Новою M-последовательность, из которой впоследствии будет получена определенная сигнальная последовательность PSS, получают из показанного линейного сдвигового регистра, характеризующегося новым полиномом вида , инициализацией начального состояния [1111110] сдвигового регистра. В каждой ячейке такого сдвигового регистра инициализируют свое начальное битовое значение и на выходе из регистра получают новую базовую последовательность длиной 127. Далее на стадии циклического сдвига для получения разных последовательностей можно использовать значения циклического сдвига Δ_CS, которые используются в 5G NR при генерировании PSS (например, для определения трех вариантов PSS набором значений Δ_{CS (5G NR)} может быть, но без ограничения, {0, 43, 86}) или, опционально, значения циклического сдвига Δ_CS, которые отличаются от таковых, используемых в 5G NR при генерировании PSS. Понятно, что даже в первом случае, когда для генерирования PSS используются аналогичные 5G NR значения циклического сдвига Δ_{CS (5G NR)}, какие-либо коллизии возникать не будут, т.к. в примере 2 для генерирования PSS используются отличные от таковых в 5G NR: линейный сдвиговый регистр, полином, начальное состояние сдвигового регистра и, как следствие, новая базовая M-последовательность. Остальные операции в примере 2 соответствуют описанным выше операциям примера 1, поэтому их повторное описание здесь не приводится. Схема согласно примеру 2 является более робастной в сравнении со схемой по примеру 1 по меньшей из-за большего числа других/новых параметров (относительно примера 1), которые отличают процедуру генерирования PSS в настоящем изобретении от таковой согласно 5G NR.

[0061] На Фиг. 8 показаны графики, отражающие характеристики возможных вариантов PSS, которые сгенерированы согласно схеме последовательности операций по примеру 2, описанному выше со ссылкой на нижнюю часть Фиг. 7, с применением аналогичных 5G NR значений циклического сдвига Δ_{CS (5G NR)}={0, 43, 86}. Для каждого из вариантов PSS вычислены и показаны на Фиг. 8 значения метрик PAPR и CM, представляющие характеристики динамического диапазона сгенерированных PSS. Как из этих значений указанных метрик сгенерированные варианты PSS обладают высоким динамическим диапазоном, т.е. все сгенерированные PSS обладают значительными различиями между их самыми сильными и самыми слабыми компонентами. Кроме того, по графикам функции неопределенности (ambiguity function) видно, что сгенерированные PSS хорошо локализованы, т.е. максимумы их функций неопределенности находятся в районе нулевых сдвигов по частоте и по времени. Кроме того, по этим графикам видно, что отсутствует драматичное разрастание боковых лепестков, побочных пиков и т.д. Другими словами, характеристики новых PSS сигналов, получаемых согласно настоящему изобретению, сопоставимы с характеристиками PSS сигналов в 5G NR, хоть они и служат для совершенно разных целей в настоящем изобретении и 5G NR.

[0062] Далее со ссылкой на Фиг. 9 опишем вариант осуществления базовой станции 200. Базовая станция 200 содержит функционально связанные приемопередающий блок 200.1, антенну 200.2, процессор 200.3, и считываемый носитель 200.4, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают базовую станцию к выполнению способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Базовая станция 200 может быть реализована как, но без ограничения упомянутыми реализациями: Node B, eNodeB, gNodeB.

[0063] Приемопередающий блок 200.1 и антенна 200.2 могут быть приспособлены, но без ограничения упомянутым диапазоном, под работу в верхней части диапазона средних частот (7-13 ГГц). Приемопередающий блок 200.1 предназначен для осуществления передачи и приема радиосигналов. Он включает в себя усилители, модуляторы, демодуляторы и другие компоненты, необходимые для преобразования сигналов в радиочастотный диапазон и обратно. Приемопередающий блок 200.1 может поддерживать многоканальную передачу данных, используя технологию xMIMO, что позволяет увеличить пропускную способность. Приемопередающий блок 200.1 и антенна 200.2 отвечают за цифровое и аналоговое предварительное кодирование/декодирование сигнала. Приемопередающий блок 200.1 и антенна 200.2 поддерживают работу в режиме дуплекса с временным разделением и в режиме дуплекса с частотным разделением, и согласуются со спецификациями 3GPP.

[0064] Антенна 200.2 обеспечивает излучение и прием радиосигналов, передаваемых и принимаемых приемопередающим блоком 200.1. Антенна может быть выполнена в виде адаптивной антенной решетки (в том числе крайне массивной антенной решетки), что позволяет направлять сигнал в нужное направление и минимизировать помехи. В качестве примера, а не ограничения антенна 200.2 может иметь 1024 антенных элемента и 128 цифровых портов. В другом примере антенна 200.2 может иметь 3072 антенных элемента и 256 цифровых портов. В еще одном неограничивающем примере антенна 200.2 может иметь 4096 антенных элемента и 256 цифровых портов.

[0065] Процессор 200.3 отвечает за обработку всех сигналов со всех компонентов базовой станции 200 и за выполнение любого/любых этапов описанного выше способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Другими словами, процессор 200.3 предназначен для выполнения операций, необходимых для управления работой базовой станции 200 и исполнения исполняемых инструкций, хранящихся на считываемом носителе 200.4. Процессор 200.3 в составе BS 200 может представлять собой один или более из следующих процессоров, но без ограничения упоминаемыми далее видами процессоров: центральные процессоры (CPU), представляющие собой универсальные процессоры, выполняющие основные вычислительные задачи в компьютерах, серверах и мобильных устройствах; графические процессоры (GPU), представляющие собой специализированные процессоры для обработки графики и выполнения параллельных вычислений; сопроцессоры, представляющие собой вспомогательные процессоры, работающие в паре с CPU для выполнения специфических задач, таких как, но без ограничения упомянутым, математические вычисления или шифрование; процессоры цифровой обработки сигналов (DSP), представляющие собой процессоры, оптимизированные для обработки цифровых сигналов в реальном времени, используемые в телекоммуникациях и мультимедиа; системы на кристалле (SoC), представляющие собой интегральные чипы, включающие, но без ограничения упомянутым, CPU, GPU, DSP и другие компоненты, предназначенные для мобильных устройств и встраиваемых систем; микроконтроллеры (MCU), представляющие собой компактные процессоры с интегрированными памятью и периферийными устройствами, используемые в встраиваемых системах и IoT; программируемые пользователем вентильные матрицы (FPGA), представляющие собой программируемые процессоры, позволяющие пользователю конфигурировать их архитектуру для выполнения специализированных задач; процессоры нейронных сетей (NPU), представляющие собой специализированные процессоры, оптимизированные для выполнения задач машинного обучения и искусственного интеллекта; процессоры машинного зрения (VPU), представляющие собой специализированные микропроцессоры являющиеся разновидностью ИИ-ускорителей, предназначенных для аппаратного ускорения работы алгоритмов машинного зрения.

[0066] Процессор 200.3 может изготавливаться любой известной из уровня техники технологией, например, но без ограничения упомянутыми технологиями, КМОП-технология, технология кремний на изоляторе (КНИ), технология кремний-германий (SiGe), технология на основе нитрида галлия (GaN), технология на основе графеновых транзисторов, технология FinFET, технология GAAFET и т.д. Процессор 200.3 может быть многоядерным и поддерживать параллельную обработку данных, что повышает эффективность работы BS 200.

[0067] Считываемый носитель 200.4 представляет собой запоминающее устройство, на котором хранятся исполняемые инструкции для процессора 200.3. Эти инструкции включают инструкции для выполнения способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения, а также любые другие инструкции для управления передачей данных, обработки сигналов, управления ресурсами сети и других функций. Считываемый носитель 200.4 в составе BS 200 может представлять собой один или более из следующих носителей, но без ограничения упоминаемыми далее видами носителей: постоянная память (ROM), в том числе, но без ограничения, Mask ROM, PROM, EPROM, EEPROM; оперативная память (RAM), в том числе, но без ограничения, DRAM, SDRAM, DDR SDRAM, MRAM, SRAM, PRAM, RRAM, FRAM, Nano-RAM, CBRAM nvSRAM; флеш-память, в том числе, но без ограничения, NAND флеш-память, NOR флеш-память, USB флеш-память; твердотельные накопители (SSD), в том числе, но без ограничения, SATA SSD, NVMe SSD; оптические диски, в том числе, но без ограничения, CD-ROM, DVD, Blu-ray; магнитные накопители, в том числе, но без ограничения, HDD, магнитные ленты; карты памяти, в том числе, но без ограничения, SD-карты, microSD.

[0068] Считываемый носитель 200.4 может изготавливаться любой известной из уровня техники технологией, например, но без ограничения упомянутыми технологиями, КМОП-технология, технология кремний на изоляторе (КНИ), технология FinFET, технология 3D NAND и т.д.

[0069] Должно быть понятно, что на Фиг. 9 показаны не все компоненты базовой станции 200. В частности, помимо показанных компонентов базовая станция 200 может содержать другие программные и/или аппаратные компоненты, например, но без ограничения упомянутым, блок питания; планировщик частотно-временных ресурсов, реализуемый программно, аппаратно, или программно-аппаратно и входящий в состав базовой станции 200 или находящийся за пределами базовой станции 200, но на связи с ней; система охлаждения; интерфейсы ввода-вывода; коммутаторы и межсоединения; модулятор/демодулятор; мультиплексор/демультиплексор; фильтры; схемы управления мощностью; операционную систему (ОС) и иное программное обеспечение. Базовая станция 200 может именоваться иначе, например, как точка приема-передачи (TRP).

[0070] В третьем аспекте настоящего изобретения предусмотрен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Считываемый носитель может соответствовать описанному выше считываемому носителю 200.4, поэтому его повторное описание здесь опущено. Инструкции могут быть составлены на любом языке и быть представлены в любой форме при условии, что такие язык и форма инструкций могут восприниматься процессором 200.3 и иным оборудованием базовой станции 200 и инструкции могут исполняться для выполнения способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения, или для реализации любой другой, необходимой функциональности.

[0071] Далее со ссылкой опять на правую часть Фиг. 1 опишем вариант осуществления реализуемого UE 400 способа приема SS/PBCH от BS 200 согласно четвертому аспекту настоящего изобретения, который по сути является комплементарным способом для описанного выше способа, выполняемого посредством BS 200. Выполняемый UE 400 способ начинается с обнаружения на этапе S300 PSS одного или более блоков SS/PBCH, передаваемых BS 200 при выполнении описанного выше этапа S100. При таком обнаружении S300 предполагается, что UE выполняет грубую частотно-временную синхронизацию любым известным из уровня техники способом.

[0072] По обнаруженному PSS UE выводит предопределенный формат транслируемых базовой станцией 200 блоков SS/PBCH и/или периодичность посылки этих блоков базовой станцией 200. В настоящем изобретении, как было сказано выше, PSS используется не для задания/выведения физического идентификатора соты, а для задания/выведения предопределенного формата транслируемых блоков SS/PBCH и/или периодичности их посылки. Фактический вывод на UE формата и/или периодичности блоков SS/PBCH может заключаться в определении по идентификатору обнаруженного PSS или по самой последовательности обнаруженного PSS соответствующего формата и/или периодичности блоков SS/PBCH. Такое определение может выполняться путем обращения к таблице соответствия, заранее сконфигурированной и сохраненной на UE 400. Таблицей соответствия здесь может быть любая из описанных выше Табл. 1-2. Но не следует ограничивать настоящее изобретение информацией, приведенной в Табл 1-2, поскольку такая информация в фактически используемой таблице соответствия может быть переназначена иначе.

[0073] Далее учитывая предопределенный формат одного или более блоков SS/PBCH и/или периодичность посылки одного или более блоков SS/PBCH, определенный по обнаруженному PSS, UE обнаруживает на этапе S305 SSS. Опционально, на этапе S305 UE дополнительно обнаруживает DMRS PBCH. То, что это обнаружение осуществляется с учетом предопределенного формата блока SS/PBCH и/или с учетом периодичности посылки блоков SS/PBCH означает, что UE выполняет попытки обнаружения SSS и, опционально, DMRS PBCH на данном этапе S305, при выполнении точной частотно-временной синхронизации, только в тех частях частотной области (т.е. на определенных поднесущих) и только в тех частях временной области (в определенных OFDM-символах), в которых появления соответствующих сигналов SS/PBCH являются ожидаемыми с учетом такого формата и/или периодичности. Это позволяет снизить число попыток обнаружения на UE до успешно обнаружения SSS и, опционально, DMRS PBCH и, тем самым, обеспечить более рациональное расходование ресурсов UE.

[0074] Наконец на этапе S310 UE выводит физический идентификатор соты на основе обнаруженного SSS или, если ранее на этапе S305 был дополнительно обнаружен еще и DMRS PBCH, на основе обнаруженного SSS в комбинации с обнаруженным DMRS PBCH. Вывод физического идентификатора соты может осуществляться сообразно тому, как он задавался при первоначальном конфигурировании BS 200 и соответствующей соты. Когда физический идентификатор соты выводится исключительно на основе SSS, этот вывод может осуществляться согласно мат. выражению , где представляет собой идентификатор обнаруженного SSS. Когда физический идентификатор соты выводится на основе SSS и DMRS PBCH, этот вывод может осуществляться согласно мат. выражению , где представляет собой идентификатор обнаруженного SSS, а представляет собой идентификатор обнаруженного DMRS.

[0075] В сети связи, в которой работает упомянутое UE 400, может быть множество сот, каждая из которых обслуживается своей BS 200, в том числе сота, в которой данное UE 400 находится и которая обслуживается упомянутой BS 200, с которой упомянутое UE 400 взаимодействует. При этом PSS, обнаруживаемый UE 400 на этапе S300, аналогичен всем PSS, транслируемым в то же самое время в по меньшей мере части упомянутой сети связи, что обеспечивает в этой части сети связи описанное выше SFN-усиление. Соответственно, формат блока SS/PBCH, содержащего обнаруженный на этапе S300 PSS, и/или периодичность передачи блоков SS/PBCH, в том числе упомянутого блока SS/PBCH, содержащего обнаруженный на этапе S300 PSS, аналогичны таковым, применяемым в то же самое время в упомянутой по меньшей мере части сети связи.

[0076] Как было указано ранее, предопределенный формат упомянутого одного или более блоков SS/PBCH, выводимый согласно PSS, указывает, что в пределах принимаемого блока SS/PBCH содержится один или более повторов одного или более из PSS, SSS и PBCH (см. пример, описанный выше со ссылкой на Фиг. 5), и/или что ширина SSS и/или PBCH в частотной области является измененной относительно таковой применяемой соответственно для SSS и/или PBCH в 5G NR (см. примеры, описанные выше со ссылкой на центральную и правую части Фиг. 6). При этом во всех форматах блока SS/PBCH предпочтительно поддерживать ширину PSS в частотной области одинаковой для упрощения обнаружения PSS на приемнике UE.

[0077] Далее, как проиллюстрировано на Фиг. 1, UE, зная физический идентификатор соты, может выполнять декодирование PBCH и извлечение всей необходимой информации, например из MIB. Кроме того, на данной стадии UE может замерять RSRP и сообщать на BS результаты таких замеров или любую другую информацию, получаемую на UE на основе результатов таких замеров. После извлечения информации из PBCH и/или MIB UE понимает расписание передачи SIB, отправляемых базовой станцией, и осуществляет последовательное обнаружение и декодирование SIB и любые иные операции, которые UE необходимо выполнить. Эти операции, выполняемые UE после этапа S310, не являются предметом настоящего изобретения и могут выполняться в любой известной из уровня техники последовательности любым известным из уровня техники способом, например, в соответствии со спецификацией 3GPP. Отметим, что аббревиатура SFN, имеющаяся на Фиг. 1, относится не к описанному выше SFN-усилению, а к номеру системного кадра (System Frame Number, SFN).

[0078] В пятом аспекте настоящего изобретения предусмотрено схематично показанное на Фиг. 10 пользовательское оборудование 400, содержащее функционально связанные приемопередающий блок 400.1, антенну 400.2, процессор 400.3, и считываемый носитель 400.4, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают пользовательское оборудование к выполнению способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения.

[0079] Пользовательское оборудование 400 может представлять собой электронное устройство пользователя, которое подключается к телекоммуникационным сетям для обеспечения доступа к различным услугам и функциям. Таким образом, пользовательским оборудованием 400 может быть, но без ограничения упомянутым: смартфон, планшет, умные часы, умные очки, фитнес-трекер, гарнитура дополненной реальности (AR) и/или виртуальной реальности (VR), ноутбук, настольный компьютер, мини-ПК, умный телевизор, устройство потокового мультимедиа, медицинское устройство, устройство для обработки платежей, устанавливаемое на транспортное средство оборудование, в том числе развлекательная система, устройство интернета вещей (IoT), умный датчик, устройство мониторинга и т.д. Пользовательское оборудование 400 может именоваться иначе, например как пользовательский терминал, терминал, устройство пользователя, мобильное устройство и т.д.

[0080] Описание возможных реализаций содержащихся в BS 200 приемопередающего блока 200.1, антенны 200.2, процессора 200.3, и считываемого носителя 200.4 по сути применимы с очевидными изменениями, соответственно, в качестве описаний возможных реализаций содержащихся в UE 400 приемопередающего блока 400.1, антенны 400.2, процессора 400.3, и считываемого носителя 400.4 в UE 400. Поэтому такие описания здесь повторно не приводятся.

[0081] В шестом аспекте настоящего изобретения предусмотрен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения. Описание возможных реализаций считываемого носителя 200.4 по сути применимо с очевидными изменениями в качестве описания считываемого носителя согласно шестому аспекту настоящего изобретения. Поэтому его повторное описание здесь не приводится. Инструкции могут быть составлены на любом языке и быть представлены в любой форме при условии, что такие язык и форма инструкций могут восприниматься процессором 400.3 и иными компонентами пользовательского оборудования 400 и инструкции могут исполняться для выполнения способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения, или для реализации любой другой, необходимой функциональности.

[0082] Фиг. 11 иллюстрирует схематичное представление системы 500 связи согласно седьмому аспекту настоящего изобретения. Система 500 связи содержит одну BS 200, которая установлена с возможностью обслуживания пользовательских оборудований 400 в трех развернутых сотах 1, 2, 3. BS может соответствовать BS 200, которая подробно описана выше со ссылкой на Фиг. 9, а каждое пользовательское оборудование 400 может соответствовать UE 400, которое подробно описано выше со ссылкой на Фиг. 10, поэтому подробное описание BS 200 и UE 400 здесь снова не приводится. В системе 500 связи может одновременно поддерживаться несколько действующих технологий радиодоступа (RAT) из, например, 4G LTE, 5G NR, 6G.

[0083] Конкретные детали, показанные на Фиг. 11, не следует рассматривать в качестве ограничений настоящей технологии, поскольку система 500 может иметь другую архитектуру и характеризоваться/иллюстрироваться иначе, например, каждой соте из соты 1, соты 2, соты 3 может соответствовать своя собственная BS 200, количество UE 400 в сотах может отличаться от показанного, соты 1, 2, 3 могут представлять собой одну бóльшую соту, форма и пространство, охватываемое сотами может отличаться от показанных и т.д. Число сот может быть больше или меньше 3.

[0084] Промышленная применимость

[0085] Данное изобретение может применяться в согласующихся со спецификациями 3GPP сетях связи с BS и UE, в которых поддерживается xMIMO вплоть до 256 цифровых портов/4096 антенных элементов. Предлагаемым диапазоном частот для использования раскрытого изобретения является верхняя часть диапазона средних частот (7-13 ГГц). Технические решения согласно настоящему раскрытию могут реализовываться с аналоговым/цифровым однолучевым/многолучевым формированием диаграммы направленности и режимами дуплекса TDD и/или FDD. Другие применения раскрытой здесь технологии будут понятны обычным специалистам в данной области после ознакомления с данным подробным описанием настоящей заявки.

[0086] По меньшей мере один из аспектов раскрытого технического решения может быть реализован посредством модели AI (ИИ). Функция, связанная с ИИ, может выполняться посредством постоянной памяти, оперативной памяти и процессора(ов) (CPU, GPU, NPU). Процессор(ы) управляет обработкой входных данных в соответствии с предопределенным правилом работы или моделью искусственного интеллекта (ИИ), хранящейся в постоянной памяти и оперативной памяти. Предопределенное правило работы или модель искусственного интеллекта обеспечивается посредством обучения. Здесь “обеспечение посредством обучения” означает, что путем применения алгоритма обучения к набору обучающих данных создается предопределенное правило работы или модель ИИ с желаемой характеристикой. Обучение может быть выполнено в самом устройстве, в котором используется модель ИИ согласно варианту осуществления (т.е. онлайн), и/или может быть реализовано через отдельный сервер/систему (т.е. офлайн).

[0087] Модель ИИ может представлять собой алгоритм на основе деревьев решений или состоять из множества слоев нейронной сети. Каждый слой имеет множество весовых значений и выполняет операцию слоя посредством вычисления, основанного на результате вычисления в предыдущем слое и применении множества весовых коэффициентов и значений других параметров. Примеры алгоритмов на основе деревьев решений включают в себя случайный лес, ансамбли деревьев и т.д., а примеры нейронных сетей включают, помимо прочего, сверточную нейронную сеть (CNN), глубокую нейронную сеть (DNN), рекуррентную нейронную сеть (RNN), ограниченную машину Больцмана (RBM), сеть глубокого доверия (DBN), двунаправленную сеть, рекуррентную глубокую нейронную сеть (BRDNN), генеративно-состязательную сеть (GAN), сети на основе архитектуры трансформер, глубокую Q-сеть, большие языковые модели и так далее.

[0088] Алгоритм обучения представляет собой способ обучения предварительно определенного целевого устройства или целевой функции на основе соответствующего множества обучающих данных, который вызывает, обеспечивает возможность, управляет или обеспечивает выходные данные целевого устройства или целевой функции. Примеры алгоритмов обучения включают, но без ограничения, обучение с учителем, обучение без учителя, обучение с частичным привлечением учителя или обучение с подкреплением и так далее.

[0089] Специалисту в данной области техники может быть понятно, что различные иллюстративные логические блоки (функциональные блоки или модули) и этапы (операции), используемые в вариантах осуществления раскрытого технического решения, могут быть реализованы электронными аппаратными средствами, компьютерным программным обеспечением или их комбинацией. Реализуются ли функции с помощью аппаратного или программного обеспечения, зависит от конкретных приложений и требований к конструкции всей системы. Специалист в данной области техники может использовать различные способы реализации описанных функций для каждого конкретного применения, но не следует считать, что такая реализация будет выходить за рамки вариантов осуществления, раскрытых в данной заявке.

[0090] Также следует отметить, что порядок этапов любого раскрытого способа не является строгим, т.к. некоторые один или несколько этапов могут быть переставлены в фактическом порядке выполнения и/или объединены с другим одним или несколькими этапами, и/или разбиты на большее число подэтапов.

[0091] Во всех материалах настоящей заявки ссылка на элемент в единственном числе не исключает наличия множества таких элементов в фактической реализации изобретения, и, наоборот, ссылка на элемент во множественном числе не исключает наличия только одного такого элемента при фактическом осуществлении изобретения. Любое указанное выше конкретное значение или диапазон значений не следует интерпретировать в ограничительном смысле, вместо этого следует рассматривать такое конкретное значение или такой диапазон значений как представляющие середину определенного бóльшего диапазона, вплоть до, приблизительно, 50% или более % в обе стороны от конкретно указанного значения или от границ конкретно указанного меньшего диапазона.

[0092] Хотя данное раскрытие показано и описано со ссылкой на его конкретные варианты осуществления и примеры, специалисты в данной области техники поймут, что различные изменения по форме и содержанию могут вноситься без отступления от сущности и объема данного раскрытия, определяемого прилагаемой формулой изобретения и ее эквивалентами. Другими словами, приведенное выше подробное описание основано на конкретных примерах и возможных реализациях настоящего изобретения, но его не следует интерпретировать так, что осуществимы только явно раскрытые реализации. Предполагается, что любое изменение или замена, которые могут быть осуществлены в данном раскрытии обычным специалистом без внесения в технологию творческого и/или технического вклада, должны подпадать под объем охраны (с учетом эквивалентов), обеспечиваемый приводимой далее формулой настоящего изобретения.

Изобретение относится к области беспроводной связи. Техническим результатом является повышение гибкости за счет возможности указания и переключения разных форматов синхронизационного блока синхронизационного сигнала (SS) / физического широковещательного канала (PBCH) при одновременном обеспечении SFN-усиления по той части SS/PBCH, которая используется для такого указания, при этом SFN-усиление позволяет повысить помехоустойчивость первичного синхронизационного сигнала (PSS) и, как следствие, снизить число ошибочных обнаружений блока SS/PBCH даже когда такое обнаружение проводится пользовательским оборудованием (UE) на границах сот. Способ содержит: обнаружение PSS, причем обнаруженный PSS задает предопределенный формат принимаемого одного или более блоков SS/PBCH и/или периодичность посылки одного или более блоков SS/PBCH; учитывая предопределенный формат одного или более блоков SS/PBCH и/или периодичность посылки одного или более блоков SS/PBCH, обнаружение вторичного синхронизационного сигнала (SSS); и вывод физического идентификатора соты на основе обнаруженного SSS. 7 н. и 16 з.п. ф-лы, 11 ил., 2 табл.

1. Реализуемый базовой станцией (BS) способ передачи синхронизационного сигнала (SS) / физического широковещательного канала (PBCH) на пользовательское оборудование (UE), содержащий этапы, на которых:

передают (S100) один или более блоков SS/PBCH предопределенного формата, причем SS содержит первичный сигнал синхронизации (PSS) и вторичный сигнал синхронизации (SSS), а PBCH дополнительно содержит опорный сигнал демодуляции (DMRS),

при этом PSS задает упомянутый предопределенный формат упомянутого одного или более блоков SS/PBCH и/или периодичность передачи упомянутого одного или более блоков SS/PBCH, а физический идентификатор соты () задается посредством SSS или посредством SSS в комбинации с DMRS.

2. Способ по п. 1, при этом в сети связи, в которой работает упомянутая BS, обслуживающая свою соту связи, содержится множество BS, каждая из которых обслуживает свою соту связи,

при этом упомянутый один или более блоков SS/PBCH, передаваемых в этой сети связи одной или более BS, в том числе упомянутой BS, содержат одинаковый PSS, имеют одинаковый формат блока SS/PBCH и/или передаются с одинаковой периодичностью.

3. Способ по п. 1, дополнительно содержащий:

переключение используемого в по меньшей мере части сети связи формата блоков SS/PBCH и/или периодичности передачи блоков SS/PBCH на измененный формат блоков SS/PBCH и/или измененную периодичность передачи блоков SS/PBCH в ответ на наступление момента времени переключения согласно времени суток.

4. Способ по п. 1, в котором задается идентификатором SSS при формировании подлежащего передаче блока SS/PBCH,

при этом , где представляет собой идентификатор SSS, включаемого в формируемый блок SS/PBCH.

5. Способ по п. 1, в котором задается идентификатором SSS и идентификатором DMRS.

6. Способ по п. 5, в котором задается согласно следующему мат. выражению:

,

где представляет собой идентификатор SSS, включаемого в формируемый блок SS/PBCH, а

представляет собой идентификатор DMRS, включаемого в PBCH формируемого блока SS/PBCH.

7. Способ по п. 1, в котором предопределенный формат упомянутого одного или более блоков SS/PBCH, задаваемый посредством PSS, указывает, что в пределах передаваемого блока SS/PBCH содержится один или более повторов одного или более из PSS, SSS и PBCH, и/или что ширина SSS и/или PBCH в частотной области является измененной относительно таковой применяемой соответственно для SSS и/или PBCH в 5G NR.

8. Способ по п. 1, в котором

ширина передачи PSS в частотной области остается одинаковой, а

ширина передачи SSS и/или PBCH в частотной области является изменяемой согласно задаваемому PSS формату блока SS/PBCH и зависит от доступной в сети связи полосы частот.

9. Способ по п. 1, в котором заранее предопределяют множество вариантов PSS и взаимно однозначно соответствующее ему множество вариантов форматов блоков SS/PBCH и/или периодичностей передачи блоков SS/PBCH, при этом

определенный PSS из множества вариантов PSS формируется согласно процедуре формирования PSS, применяемой в стандарте 5G NR, но с использованием равноудаленных друг от друга циклических сдвигов, которые отличаются от таковых, применяемых в стандарте 5G NR при формировании PSS, и/или с использованием полинома, который отличается от такового, применяемого в стандарте 5G NR при формировании PSS.

10. Базовая станция (200), содержащая функционально связанные приемопередающий блок (200.1), антенну (200.2), процессор (200.3), и считываемый носитель (200.4), хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают базовую станцию к выполнению способа по любому из пп. 1-9.

11. Считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа по любому из пп. 1-9.

12. Реализуемый пользовательским оборудованием (UE) способ приема синхронизационного сигнала (SS) / физического широковещательного канала (PBCH) от базовой станции (BS), содержащий этапы, на которых:

обнаруживают (S300) первичный сигнал синхронизации (PSS), причем обнаруженный PSS задает предопределенный формат принимаемого одного или более блоков SS/PBCH и/или периодичность посылки одного или более блоков SS/PBCH,

учитывая предопределенный формат одного или более блоков SS/PBCH и/или периодичность посылки одного или более блоков SS/PBCH, обнаруживают (S305) вторичный синхронизационный сигнал (SSS),

выводят (S310) физический идентификатор соты () на основе обнаруженного SSS.

13. Способ по п. 12, в котором

на этапе S305 дополнительно обнаруживают опорный сигнал демодуляции (DMRS) PBCH, и

при выводе на этапе S310 в комбинации с обнаруженным SSS используют обнаруженный DMRS.

14. Способ по п. 12, при этом в сети связи, в которой работает упомянутое UE, имеется множество сот, каждая из которых обслуживается своей BS, в том числе сота, в которой данное UE находится и которая обслуживается упомянутой BS, с которой упомянутое UE взаимодействует,

при этом принимаемый от упомянутой BS PSS, обнаруживаемый упомянутым UE, аналогичен всем PSS, принимаемым в то же самое время в по меньшей мере части упомянутой сети связи,

при этом формат блока SS/PBCH, содержащего обнаруживаемый PSS, и/или периодичность передачи блоков SS/PBCH, в том числе упомянутого блока SS/PBCH, содержащего обнаруживаемый PSS, аналогичны таковым, применяемым в то же самое время в упомянутой по меньшей мере части сети связи.

15. Способ по п. 12, в котором выводится на основе идентификатора обнаруженного SSS,

при этом , где представляет собой идентификатор обнаруженного SSS.

16. Способ по п. 13, в котором выводится на основе идентификатора обнаруженного SSS и идентификатора обнаруженного DMRS.

17. Способ по п. 16, в котором выводится согласно следующему мат. выражению:

,

где представляет собой идентификатор обнаруженного SSS, а

представляет собой идентификатор обнаруженного DMRS.

18. Способ по п. 12, в котором предопределенный формат упомянутого одного или более блоков SS/PBCH, выводимый согласно PSS, указывает, что в пределах принимаемого блока SS/PBCH содержится один или более повторов одного или более из PSS, SSS и PBCH, и/или что ширина SSS и/или PBCH в частотной области является измененной относительно таковой применяемой соответственно для SSS и/или PBCH в 5G NR.

19. Способ по п. 12, в котором

ширина PSS в частотной области остается одинаковой, а

ширина SSS и/или PBCH в частотной области является изменяемой согласно выводимому посредством PSS формату принимаемого блока SS/PBCH и зависит от доступной в сети связи полосы частот.

20. Способ по п. 12, в котором заранее предопределяют множество вариантов PSS и взаимно однозначно соответствующее ему множество вариантов форматов блоков SS/PBCH и/или периодичностей передачи блоков SS/PBCH, при этом

определенный PSS из множества вариантов PSS обнаруживается согласно процедуре формирования PSS, применяемой в стандарте 5G NR, но с использованием равноудаленных друг от друга циклических сдвигов, которые отличаются от таковых, применяемых в стандарте 5G NR при обнаружении PSS, и/или с использованием полинома, который отличается от такового, применяемого в стандарте 5G NR при обнаружении PSS.

21. Пользовательское оборудование (400), содержащее функционально связанные приемопередающий блок (400.1), антенну (400.2), процессор (400.3), и считываемый носитель (400.4), хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают пользовательское оборудование к выполнению способа по любому из пп. 12-20.

22. Считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа по любому из пп. 12-20.

23. Система (500) связи, содержащая множество сот и/или множество секторов сот(ы), обслуживаемое по меньшей мере одной базовой станцией (200) по п. 10 и по меньшей мере одно пользовательское оборудование (400) по п. 21, причем упомянутая по меньшей мере одна базовая станция и упомянутое по меньшей мере одно пользовательское оборудование осуществляют связь друг с другом.
