СПОСОБ ОГРАНИЧЕНИЯ ОЦЕНКИ КАНАЛА ВО ВРЕМЕННОЙ ОБЛАСТИ ДЛЯ НИСХОДЯЩЕЙ ПЕРЕДАЧИ (ВАРИАНТЫ) И РЕАЛИЗУЮЩИЕ УПОМЯНУТЫЙ СПОСОБ УСТРОЙСТВА Российский патент 2025 года по МПК H04J13/00 H04B7/05 H04B17/309

Область техники

[0001] Настоящее изобретение относится к способам, устройствам и системам связи между базовой станцией (BS) и пользовательскими оборудованиями (UE), которые обеспечивают возможность ограничения оценки канала во временной области для нисходящей передачи.

Уровень техники

[0002] Система 6G, работающая в диапазоне верхних и средних частот (7-13 ГГц), будет поддерживать большие антенные решетки MIMO (пространственное кодирование сигнала) с числом антенных элементов ≥ 1024, с гибридным аналоговым и цифровым формированием диаграммы направленности в BS с большим количеством антенных портов ≥ 128. Ожидается, что, как и в случае с 5G NR, система 6G будет поддерживать аналогичный набор опорных сигналов, таких как DMRS (опорный сигнал демодуляции), CSI-RS (опорный сигнал информации о состоянии канала), SRS (зондирующий опорный сигнал), PT-RS (опорный сигнал отслеживания фазы), PSS (первичный синхронизационный сигнал), SSS (вторичный синхронизационный сигнал). Для обеспечения возможности корректной демодуляции физических разделяемых каналов нисходящей линии связи и восходящей линии связи (PDSCH и PUSCH) используются DMRS. DMRS передаются вместе с PDSCH и PUSCH, т.е. передаются по требованию, что позволяет избежать сигналов «постоянного включения». DMRS предварительно кодируются так же, как PDSCH и PUSCH, т.е. DMRS имеют те же преимущества в производительности, что и упомянутые физические каналы данных.

[0003] Чтобы обеспечить более гибкое планирование и предварительное кодирование нисходящей линии связи (DL) в частотной области в 5G NR имеется поддержка группы ресурсов предварительного кодирования (PRG), представляющей собой набор соседних физических ресурсных блоков (PRB) в частотной области, на которых BS применяет одинаковую матрицу предварительного кодирования (далее упоминаемую как “прекодер” для краткости). Таким образом, UE как правило, может проводить оценку канала для демодуляции нисходящей линии связи внутри упомянутой PRG. Другими словами, если значение PRG установлено, например, равным 2 соседним PRB, тогда UE может проводить оценку канала по каждому такому PRB или сразу по двум, а применение оценки канала, полученной в этой PRG, для демодуляции канала в следующей PRG может приводить к ошибкам демодуляции из-за “разрыва” канала, порождаемого применением в этих PRG разных прекодеров, т.е. в следующей PRG BS могла по разным причинам изменить прекодер, применяемый для DL передачи. Таким образом, применение PRG позволяет минимизировать ошибки, порождаемые “разрывом” канала в частотной области.

[0004] Предполагается, что технология связи 6G будет поддерживать передачу PDSCH с различными временными интервалами передачи (TTI) или с различными выделениями ресурсов временной области (TDRA), в том числе с длительностью, превышающей один слот. Тем не менее, в технологии связи 5G NR ограничения оценки канала и допущения о предварительном кодировании для DMRS поддерживаются только в частотной области. Таким образом, существующие в предшествующем уровне техники возможности ограничения оценки канала и допущения о предварительном кодировании для DMRS не являются достаточно гибкими. Из этого вытекает ряд проблем, требующих решения. Проблема 1: UE всегда предполагает оценки канала без ограничений (которые также могут упоминаться как измерения канала) для DMRS во временной области. Проблема 2: распределение ресурсов во временной области парных пользователей, т.е. тех пользователей, которые объединены в пару в многопользовательском режиме пространственного кодирования сигнала (MU-MIMO), должно быть выровнено, чтобы обеспечить корректное предварительное кодирование/декодирование DL. Проблема 3: текущая BS (т.е. BS в 5G NR) не сможет обновлять предварительное кодирование DL в рамках передачи PDSCH во временном интервале передачи, даже если его длительность будет превышать 1 слот.

[0005] По вышеуказанным причинам возможности ограничения оценки канала и предварительного кодирования для DMRS должны быть улучшены. В частности, максимальное выделение ресурсов временной области (TDRA) для 6G XMIMO (экстремально массивного MIMO), вероятно, будет расширено за пределы одного слота (или 14 символов). Для такого длительного TDRA должно поддерживаться более гибкое планирование MU-MIMO во временной области. Возможное изменение предварительного кодирования DL должно сигнализироваться в пределах TDRA для PDSCH.

Сущность изобретения

[0006] Настоящее изобретение полностью решает или по меньшей мере смягчает проблемы уровня техники. При этом следует понимать, что одни варианты осуществления настоящего изобретения могут решать все вышеупомянутые проблемы, тогда как другие один или более вариантов осуществления могут решать не все вышеупомянутые проблемы сразу, а вместо этого решать одну или более (но не все) вышеупомянутые проблемы. Кроме того, специалисту в данной области техники будет понятно, что раскрытым изобретением могут решаться другие, связанные проблемы уровня техники, которые явным образом здесь не упоминаются. Основным техническим преимуществом настоящего изобретения является обеспечение возможности базовой станции более гибко выделять ресурсы временной области, не оказывая при этом негативного влияния на процедуру демодуляции на стороне пользователя.

[0007] В первом аспекте настоящего изобретения предусмотрен реализуемый BS способ связи с одним или более UE, содержащий: задание возможных значений параметра временного интервала оценки канала, выполняемой одним или более UE с помощью одного или более DMRS для приема PDSCH; используя сигнализацию информации управления нисходящей линии связи (DCI), передачу на одно или более UE указания запланированной передачи PDSCH и указания подлежащего применению значения упомянутого параметра из возможных значений параметра; и выполнение запланированной передачи PDSCH на одно или более UE.

[0008] Согласно развитию первого аспекта значение параметра временного интервала оценки канала указывает группу символов мультиплексирования с ортогональным частотным разделением каналов (OFDM), в пределах которой UE будет ожидать отсутствие изменения базовой станцией прекодера, применяемого для передачи PDSCH.

[0009] Согласно развитию первого аспекта значение параметра временного интервала оценки канала задается общим числом OFDM символов, содержащихся во временном интервале оценки канала, или числом OFDM символов, в которых появляется DMRS, в пределах TTI или TDRA, где UE будет ожидать отсутствие изменения базовой станцией прекодера, применяемого к передаче PDSCH.

[0010] Согласно развитию первого аспекта задание возможных значений параметра временного интервала оценки канала является конфигурированием этих значений с помощью сигнализации управления радиоресурсами (RRC) или сигнализации управления доступом к среде (MAC).

[0011] Согласно развитию первого аспекта задание возможных значений параметра временного интервала оценки канала является предопределением этих значений в спецификации стандарта связи.

[0012] Согласно развитию первого аспекта указание подлежащего применению значения упомянутого параметра из возможных значений параметра является явным указанием или неявным указанием значения упомянутого параметра.

[0013] Согласно развитию первого аспекта определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра.

[0014] Согласно развитию первого аспекта определенным неявно указываемым значением упомянутого параметра является значение этого параметра по умолчанию или иное предопределенное значение.

[0015] Согласно развитию первого аспекта значение упомянутого параметра по умолчанию указывает для UE, что на всем временном интервале передачи PDSCH изменение применяемого базовой станцией прекодера не ожидается.

[0016] Согласно развитию первого аспекта определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и/или в зависимости от формата сигнализируемой DCI.

[0017] Согласно развитию первого аспекта определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышают ли выделенные для передачи PDSCH ресурсы временной области пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня, причем ресурсами временной области является число символов OFDM или число слотов в передаче PDSCH.

[0018] Согласно развитию первого аспекта определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышает ли число появлений символов DMRS пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня.

[0019] Согласно развитию первого аспекта для явного указания значения упомянутого параметра в DCI выделяют один или более битов.

[0020] Согласно развитию первого аспекта способ дополнительно содержит передачу явного указания для запланированной передачи PDSCH, используя сигнализацию DCI, типа изменения прекодера с перераспределением мощности или типа изменения прекодера с полным перерасчетом прекодера.

[0021] Во втором аспекте настоящего изобретения предусмотрена базовая станция, содержащая функционально связанные приемопередающий блок, антенну, процессор, и считываемый носитель, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают базовую станцию к выполнению способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения.

[0022] В третьем аспекте настоящего изобретения предусмотрен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения.

[0023] В четвертом аспекте настоящего изобретения предусмотрен реализуемый UE способ связи с BS, содержащий: прием, используя сигнализацию DCI, указания запланированной передачи PDSCH и указания подлежащего применению значения параметра временного интервала оценки канала из возможных значений упомянутого параметра; выполнение оценки канала с помощью одного или более появлений DMRS в пределах временного интервала оценки канала передачи PDSCH, указанного принятым значением упомянутого параметра; и демодуляцию передачи PDSCH на основе полученной оценки канала.

[0024] Согласно развитию четвертого аспекта значение параметра временного интервала оценки канала указывает группу символов, в пределах которой UE будет ожидать отсутствие изменения базовой станцией прекодера, применяемого к передаче PDSCH, причем символами являются символы OFDM.

[0025] Согласно развитию четвертого аспекта значение параметра временного интервала оценки канала задается общим числом OFDM символов, содержащихся во временном интервале оценки канала, или числом OFDM символов, в которых появляется DMRS, в пределах TTI или TDRA, где UE будет ожидать отсутствие изменения базовой станцией прекодера, применяемого к передаче PDSCH.

[0026] Согласно развитию четвертого аспекта возможные значения упомянутого параметра конфигурируют с помощью сигнализации управления радиоресурсами (RRC) или сигнализации управления доступом к среде (MAC).

[0027] Согласно развитию четвертого аспекта возможные значения упомянутого параметра предопределяют в спецификации стандарта связи.

[0028] Согласно развитию четвертого аспекта указание подлежащего применению значения упомянутого параметра из возможных значений параметра является явным указанием или неявным указанием значения упомянутого параметра.

[0029] Согласно развитию четвертого аспекта определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра.

[0030] Согласно развитию четвертого аспекта определенным неявно указываемым значением упомянутого параметра является значение этого параметра по умолчанию или иное предопределенное значение.

[0031] Согласно развитию четвертого аспекта значение упомянутого параметра по умолчанию указывает для UE, что на всем временном интервале передачи PDSCH изменение применяемого базовой станцией прекодера не ожидается.

[0032] Согласно развитию четвертого аспекта определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и/или в зависимости от формата сигнализируемой DCI.

[0033] Согласно развитию четвертого аспекта определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышают ли выделенные для передачи PDSCH ресурсы временной области пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня, причем ресурсами временной области является число символов OFDM или число слотов в передаче PDSCH.

[0034] Согласно развитию четвертого аспекта определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышает ли число появлений символов DMRS пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня.

[0035] Согласно развитию четвертого аспекта для явного указания значения упомянутого параметра в DCI выделяют один или более битов.

[0036] Согласно развитию четвертого аспекта способ дополнительно содержит прием явного указания для запланированной передачи PDSCH, используя сигнализацию DCI, типа изменения прекодера с перераспределением мощности или типа изменения прекодера с полным перерасчетом прекодера.

[0037] В пятом аспекте настоящего изобретения предусмотрено пользовательское оборудование, содержащее функционально связанные приемопередающий блок, антенну, процессор, и считываемый носитель, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают пользовательское оборудование к выполнению способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения.

[0038] В шестом аспекте настоящего изобретения предусмотрен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения.

[0039] В седьмом аспекте настоящего изобретения предусмотрена система связи, содержащая по меньшей мере одну базовую станцию по второму аспекту настоящего изобретения или по любому развитию второго аспекта настоящего изобретения и по меньшей мере одно пользовательское оборудование по пятому аспекту настоящего изобретения или по любому развитию пятого аспекта настоящего изобретения, причем упомянутая по меньшей мере одна базовая станция и упомянутое по меньшей мере одно пользовательское оборудование осуществляют связь друг с другом в сети связи, обслуживаемой упомянутой по меньшей мере одной базовой станцией.

Краткое описание чертежей

[0040] Эти и другие аспекты, особенности и преимущества настоящего изобретения будут подробно описаны ниже со ссылкой на следующие сопроводительные фигуры. Там, где используются ссылочные обозначения, одинаковые ссылочные обозначения на разных фигурах обозначают одинаковые объекты. На приложенных фигурах:

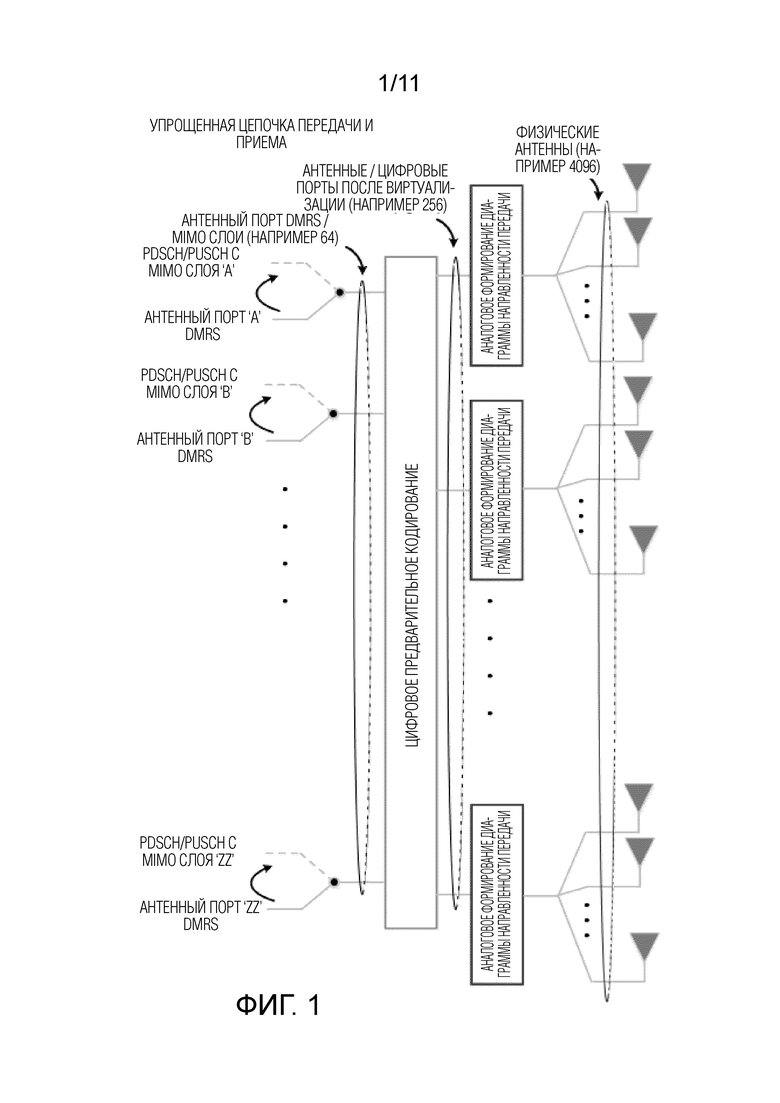

[ФИГ. 1] Фиг. 1 иллюстрирует упрощенную схему приемопередающего блока 200.1 и антенн 200.2, включаемых в состав BS 200 и используемых для передачи PDSCH вместе с DMRS на UE 400 и приема PUSCH вместе с DMRS от UE 400.

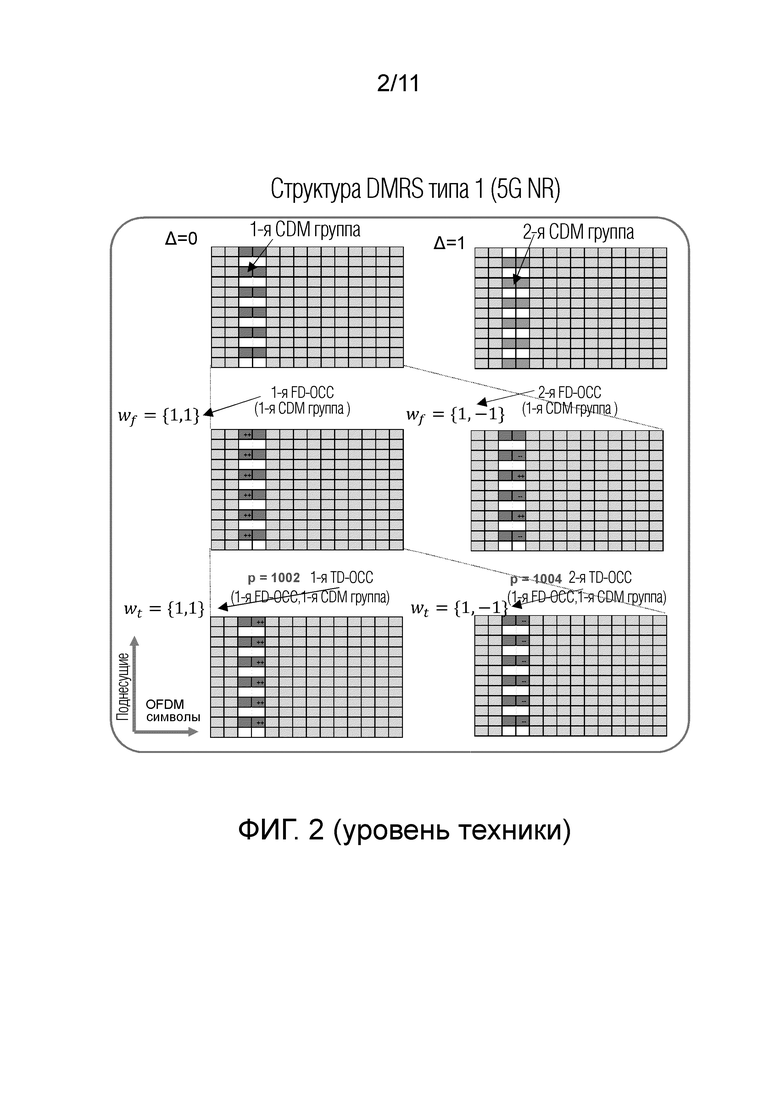

[ФИГ. 2] Фиг. 2 иллюстрирует структуру DMRS типа 1 в 5G NR.

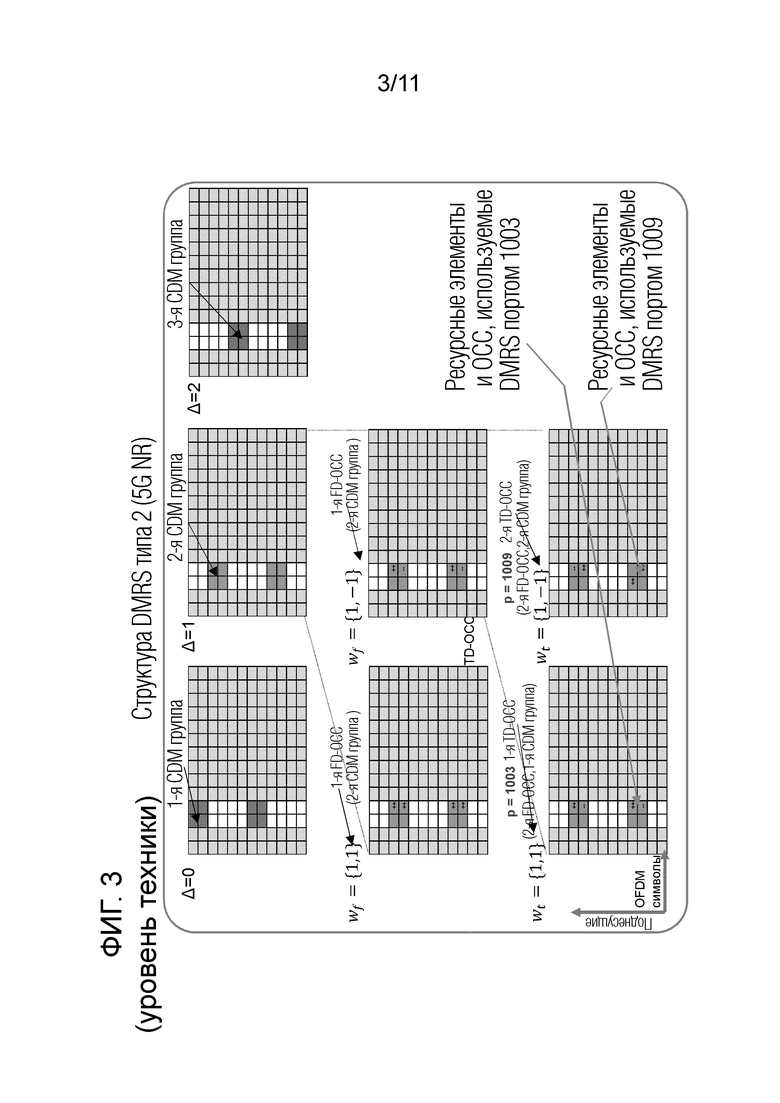

[ФИГ. 3] Фиг. 3 иллюстрирует структуру DMRS типа 2 в 5G NR.

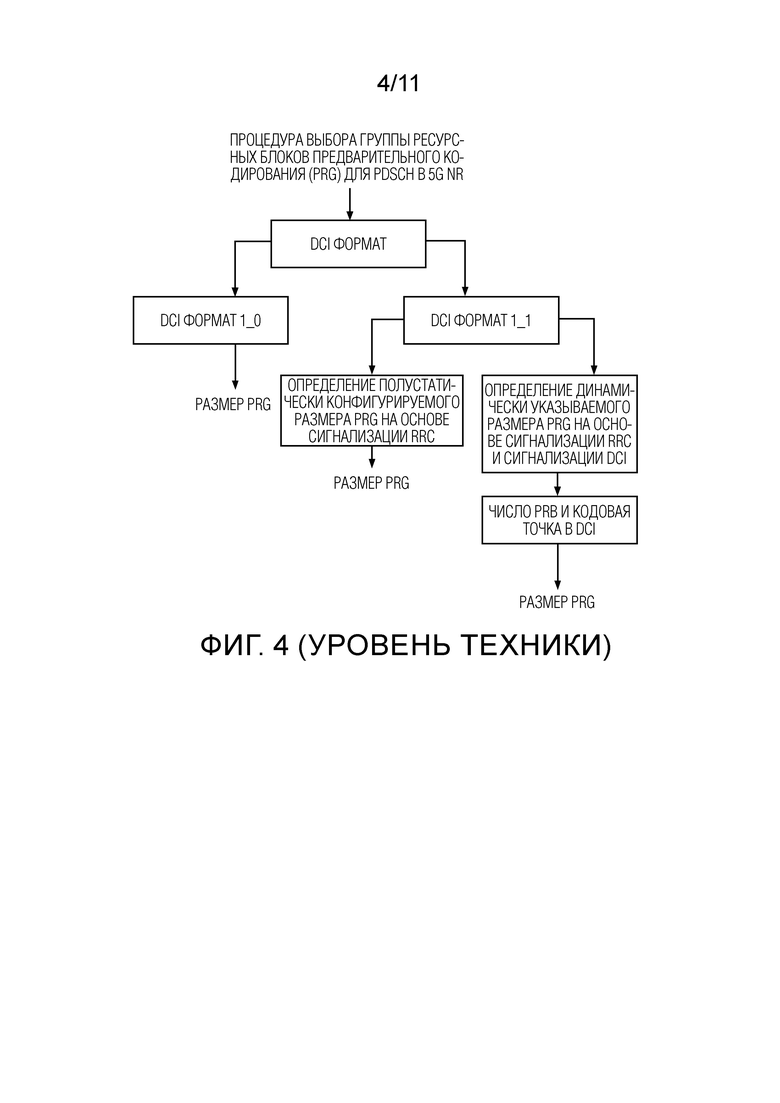

[ФИГ. 4] Фиг. 4 представляет собой блок-схему выбора PRG для PDSCH в 5G NR.

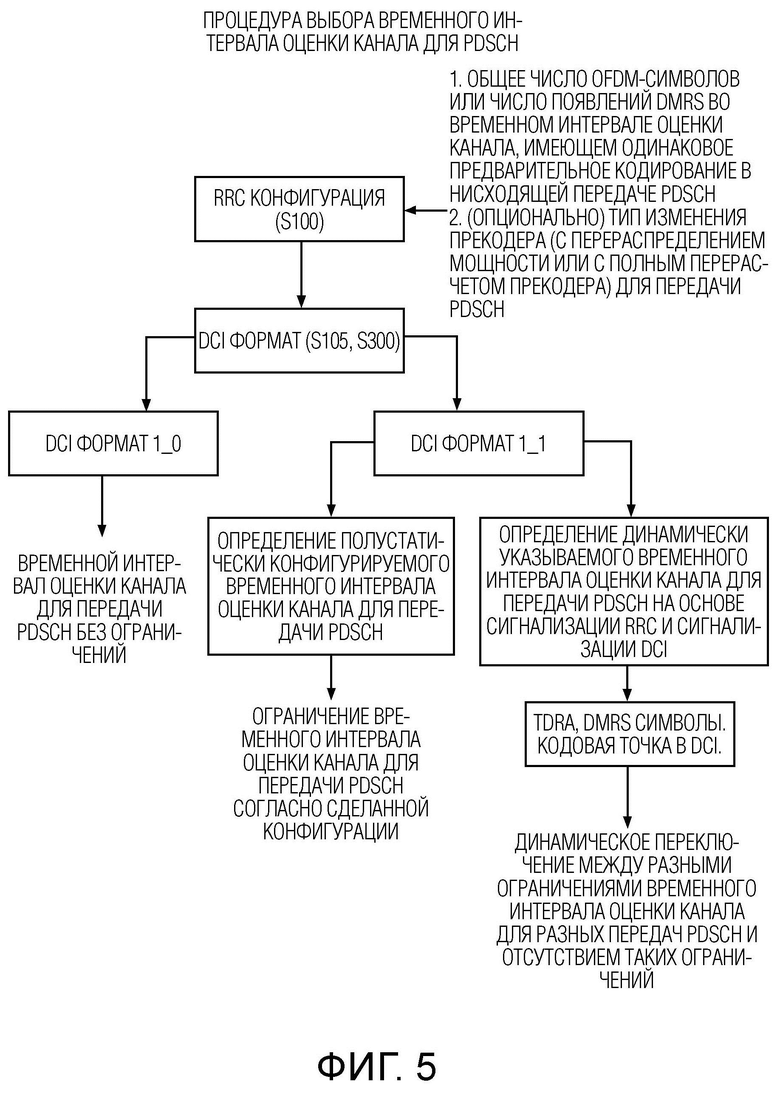

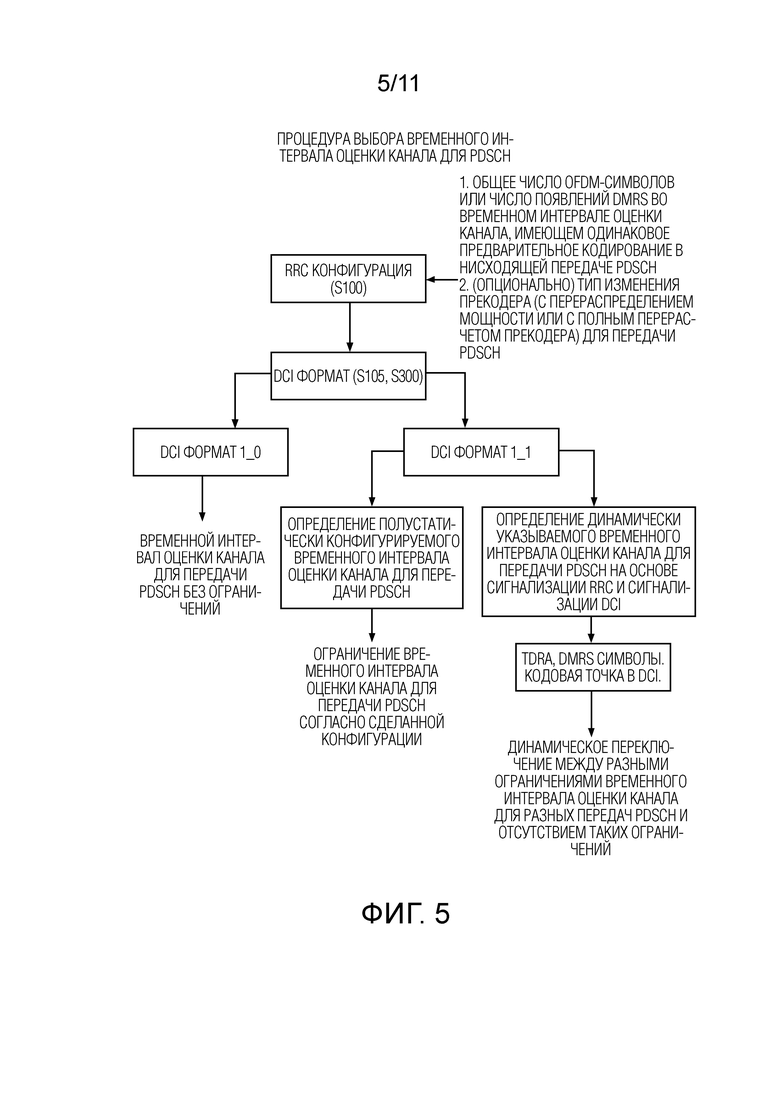

[ФИГ. 5] Фиг. 5 представляет собой блок-схему выбора временного интервала оценки канала для PDSCH согласно настоящему изобретению.

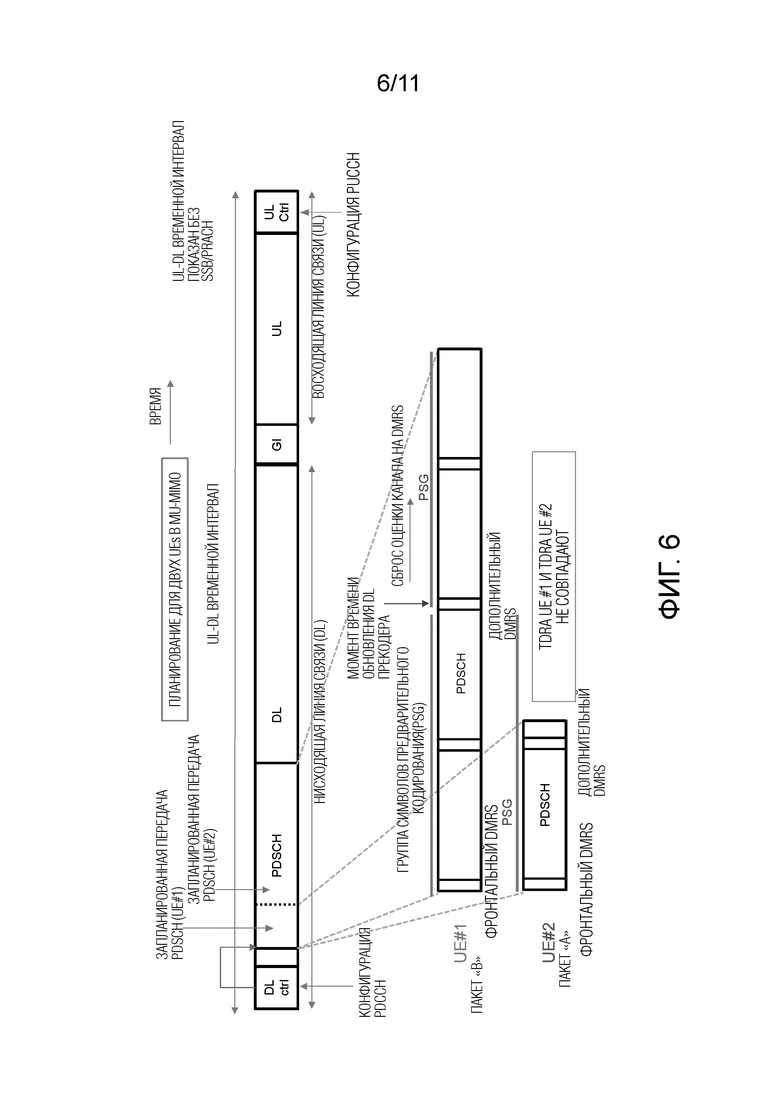

[ФИГ. 6] Фиг. 6 представляет собой неограничивающий пример структуры передачи PDSCH согласно настоящему изобретению.

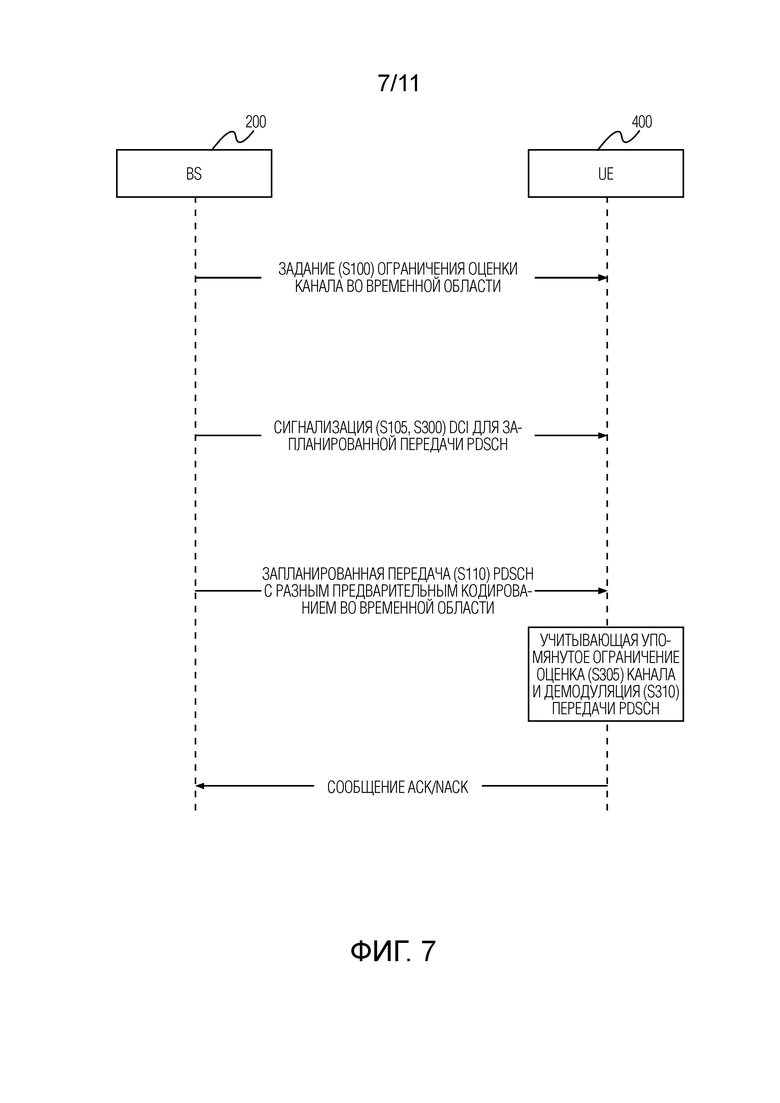

[ФИГ. 7] Фиг. 7 представляет собой схему взаимодействия BS 200 и UE 400 согласно настоящему изобретению.

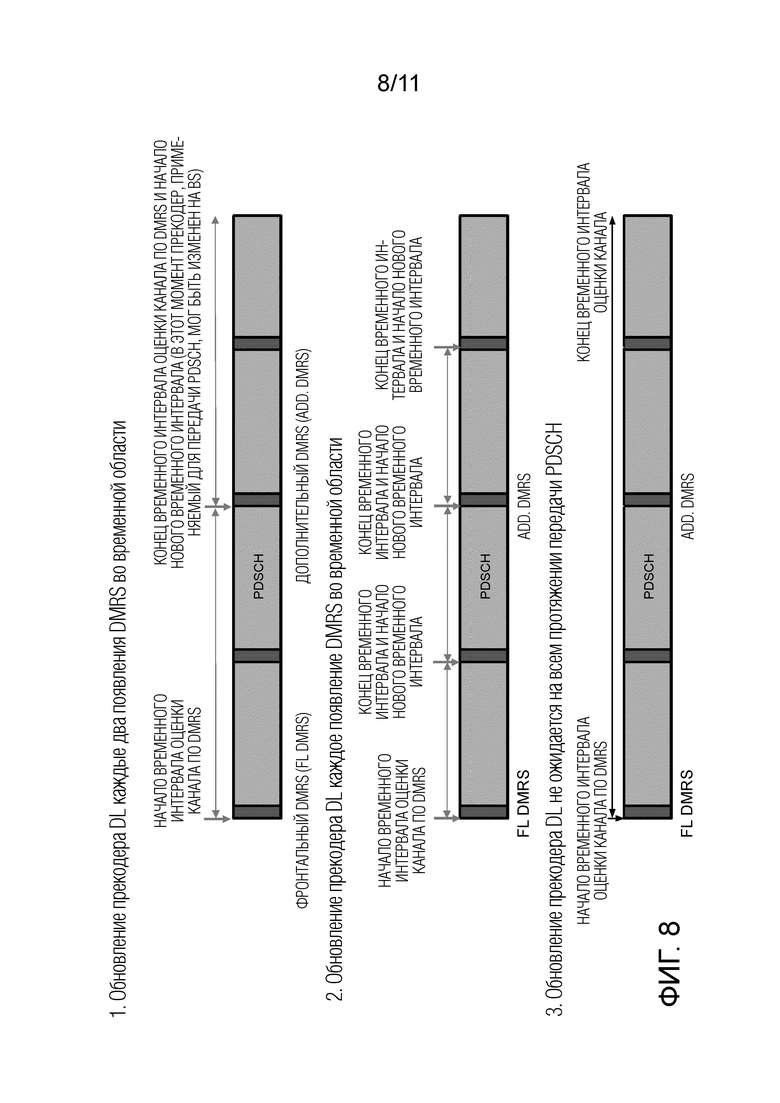

[ФИГ. 8] Фиг. 8 иллюстрирует три неограничивающих примера передач PDSCH, для каждой из которых устанавливается свой временной интервал оценки канала PDSCH по DMRS согласно настоящему изобретению.

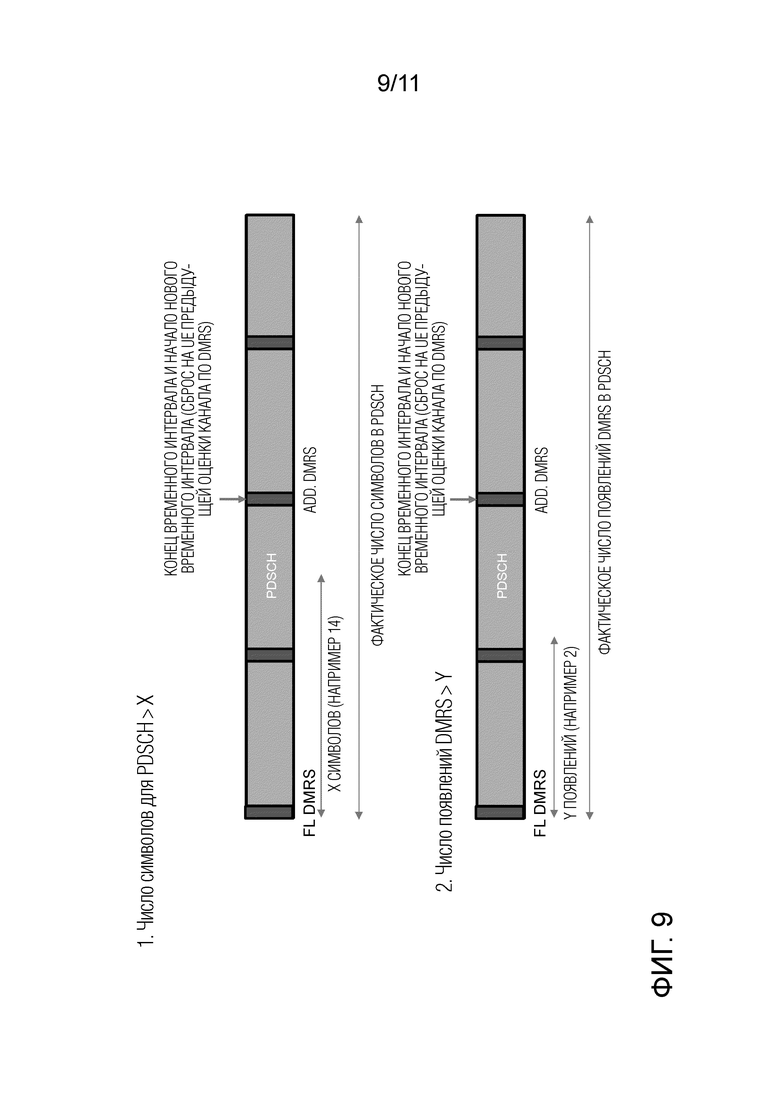

[ФИГ. 9] Фиг. 9 иллюстрирует два неограничивающих варианта установки временного интервала оценки канала PDSCH по DMRS согласно настоящему изобретению.

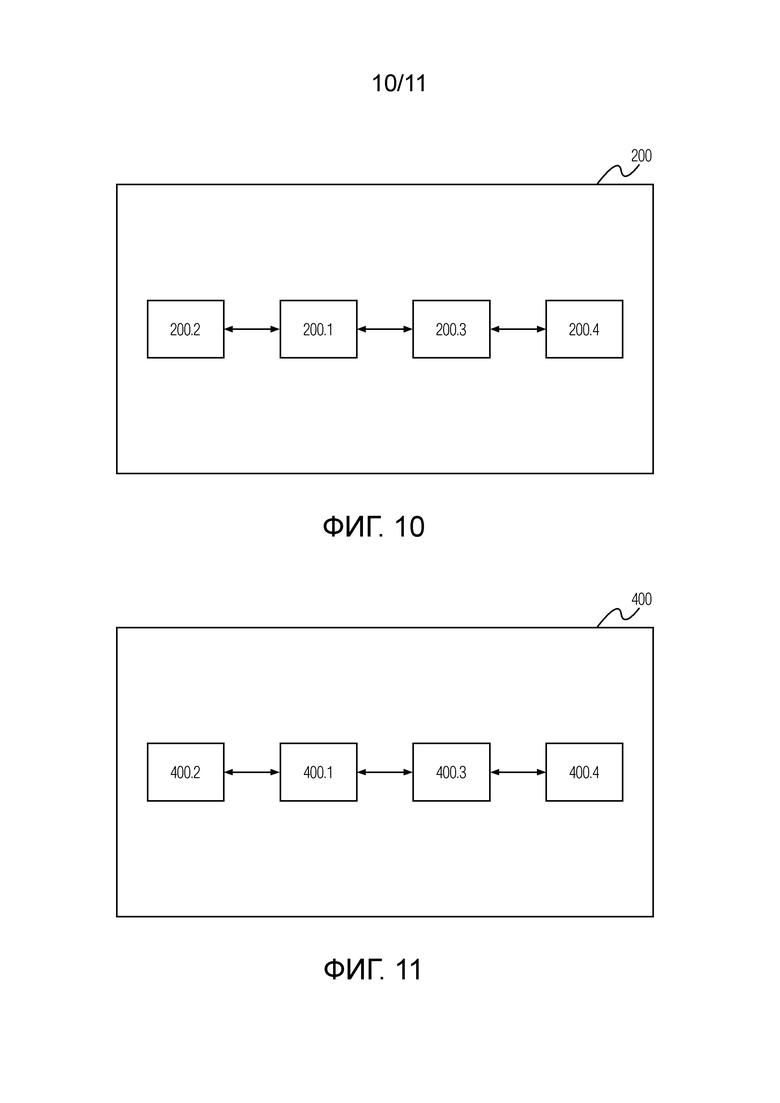

[ФИГ. 10] Фиг. 10 иллюстрирует схематичное представление BS 200 согласно настоящему изобретению.

[ФИГ. 11] Фиг. 11 иллюстрирует схематичное представление UE 400 согласно настоящему изобретению.

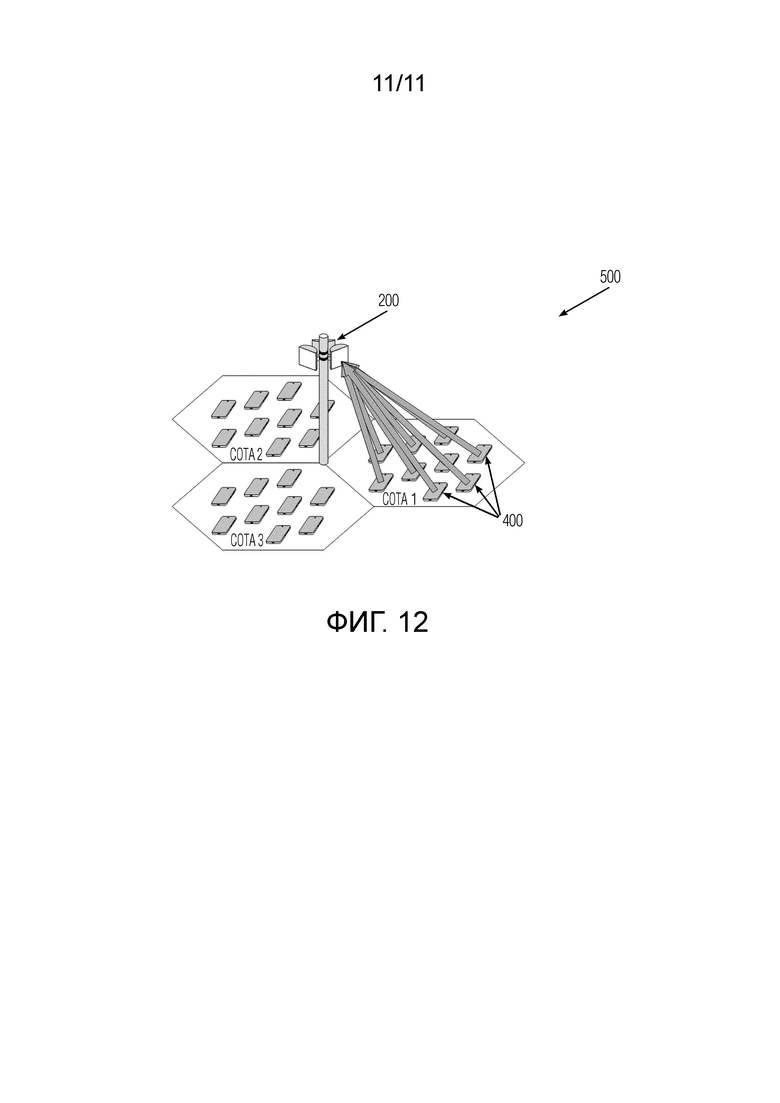

[ФИГ. 12] Фиг. 12 иллюстрирует схематичное представление системы 500 связи согласно настоящему изобретению.

Подробное описание изобретения

[0041] DMRS для 5G NR генерируются с помощью псевдослучайных последовательностей и определены в спецификации 3GPP TS 38.211 для PDSCH и PUSCH. В версии Rel-18 5G NR поддерживаются четыре типа DMRS: DMRS типа 1 (Type 1), структура которого схематично проиллюстрирована на Фиг. 2, DMRS типа 2 (Type 2), структура которого схематично проиллюстрирована на Фиг. 3, а также DMRS расширенного типа 1 (eType 1) и DMRS расширенного типа 2 (eType 2).

[0042] DMRS типа 1 имеет две группы мультиплексирования с кодовым разделением (CDM), две ортогональные кодовые последовательности в частотной области (FD-OCC), две ортогональные кодовые последовательности во временной области (TD-OCC) для двухсимвольной конфигурации DMRS. Другими словами, DMRS типа 1 поддерживает всего 2×2×2=8 ортогональных последовательностей/8 ортогональных DMRS портов, которые могут быть использованы для передачи данных. Таким образом, DMRS типа 1 поддерживает максимум восемь портов для двухсимвольной конфигурации DMRS. Как показано на Фиг. 2 для DMRS типа 1 используется равномерная группа CDM, т.е. внутри группы CDM используемые поднесущие распределяются равномерно.

[0043] DMRS типа 2 имеет три группы мультиплексирования с кодовым разделением (CDM), две ортогональные кодовые последовательности в частотной области (FD-OCC), две ортогональные кодовые последовательности во временной области (TD-OCC) для двухсимвольной конфигурации DMRS. Другими словами, DMRS типа 2 поддерживает всего 3×2×2=12 ортогональных последовательностей/12 ортогональных DMRS портов, которые могут быть использованы для передачи данных. Таким образом, DMRS типа 12 поддерживает максимум двенадцать портов для двухсимвольной конфигурации DMRS. Как показано на Фиг. 3 для DMRS типа 2 используется более локализованная группа CDM, т.е. внутри группы CDM используемые поднесущие распределяются более локализовано.

[0044] DMRS расширенного типа 1 (DMRS eType 1) и DMRS расширенного типа 2 (DMRS eType 2) представляют собой соответственно версии DMRS типа 1 и DMRS типа 2, которые расширены путем применения четырех FD-OCC. Таким образом, DMRS расширенного типа 1 и DMRS расширенного типа 2 соответственно удваивают количество портов DMRS типа 1 и количество портов DMRS типа 2.

[0045] Предварительное кодирование нисходящей линии связи для PDSCH следует гранулярности частотной области, определяемой размером PRG. Другими словами, предполагается, что прекодер, применяемый к соответствующей передаче (DL или UL), будет оставаться одинаковым в пределах PRG в частотной области. PRG может принимать значения 2 PRB, 4 PRB или быть широкополосной, т.е. охватывать все выделение ресурсов частотной области (FDRA). Возможные размеры PRG могут задаваться заранее, а затем конкретные применяемые в том или ином случае значения размера PRG могут сигнализироваться с помощью сигнализации RRC и/или сигнализации DCI.

[0046] Существует несколько причин, по которым BS может принять решение об изменении прекодера. Первая, канал передачи является частотно-селективным и, соответственно, оптимальный прекодер в той или иной ситуации может изменяться. Вторая, имеющийся в сети связи (например в составе BS или во взаимодействии с BS) планировщик ресурсов частотной области стараются сделать более гибким; в системе может присутствовать множество пользователей и для режима MU-MIMO, когда несколько пользователей обслуживаются на одних и тех же частотно-временных ресурсах, планировщик может изменить ранее принятое решение: например, для передачи от UE1 (с большим пакетом передачи, см. пакет ‘B’ на Фиг. 6) назначили все частотно-временные ресурсы, а другому пользователю UE2 (с меньшим пакетом передачи, см. пакет ‘A’ на Фиг. 6) меньшую часть частотно-временных ресурсов (относительно выделенных UE1 ресурсов). Т.е. в части ресурсов используется MU-MIMO, а в другой части ресурсов, в которой передачу осуществляет только UE1, используется режим однопользовательский режим пространственного кодирования сигнала (SU-MIMO). В этом неограничивающем примере BS может изменить прекодер при переходе от работы в MU-MIMO к работе в SU-MIMO.

[0047] В целом, как правило, невозможно или сложно для BS сообщать на UE детальную информацию о том, как BS выделяет ресурсы, или какая используется схема изменения прекодера в том или ином случае, т.к. BS должна быть гибкой в этих вопросах, либо прекодер может меняться согласно какому-либо сложному алгоритму. Именно поэтому для частотной области в 5G NR используется вышеупомянутая PRG, в рамках которой UE предполагает, что прекодер будет оставаться неизменным. Таким образом, под PRG здесь понимается, и такое понимание согласуется с 5G NR, группа ресурсных блоков, состоящая из набора смежных в частотной области ресурсных блоков, которые представляют собой смежные ресурсные блоки с одинаковым предварительным кодированием. Тем не менее, само по себе применение PRG является для базовой станции не обязательством не изменять прекодер, а скорее настойчивой рекомендацией. Другими словами, базовая станция имеет право не изменять прекодер, даже если используется PRG, т.е. частотная гранулярность изменения прекодера всегда не выше, чем гранулярность PRG.

[0048] Процедура выбора размера PRG для PDSCH в 5G NR схематично иллюстрируется Фиг. 4 и подробно описана в спецификации Ref: TS 38.214 “NR; Physical layer procedures for data”, v18.2.0, 2024-03-29, 3gpp.org. Размер PRG зависит от формата DCI, т.е. формата информации управления нисходящей линии связи, которая передается от BS на UE. В качестве неограничивающего примера, в 5G NR, зачастую используется следующая логика определения размера PRG. Если передача PDSCH планируется сигнализацией DCI формата 1_0 (DCI format 1_0), тогда значение размера PRG, который будет применяться в этой запланированной передаче PDSCH, будет выводиться равным значению ‘n2’=2 PRB. Другие возможные значения включают в себя, но без ограничения упомянутым, ‘n4’=4 PRB, ‘wideband’=все PRB в FDRA для PDSCH. Если передача PDSCH планируется сигнализацией DCI формата 1_1 (DCI format 1_1), тогда полустатически задаваемое значение размера PRG будет выводиться согласно сигнализации RRC или динамически задаваемое значение размера PRG будет выводиться согласно сигнализации RRC и сигнализации DCI.

[0049] Существует два формата DCI: DCI формата 1_0 и DCI формата 1_1. DCI формата 1_0 используется для связи с UE по умолчанию. Этот DCI формат 1_0 является компактным и не изменяемым (т.е. его структура не меняется). Этот DCI формат 1_0 используется в тех случаях, когда, например, идет переконфигурирование UE с целью обеспечения начальной связи с UE. Для этого DCI формата 1_0 может предопределяться конкретное значение размера PRG. В 5G NR для DCI формата 1_0 предопределено значение размера PRG, равное 2. Таким образом, если, например, PDSCH планируется сигнализацией DCI, имеющей формат 1_0, тогда UE может выводить значение размера PRG равным, но без ограничения упомянутым значением, предопределенному значению ‘n2’ (т.е. двум соседним PRB).

[0050] DCI формат 1_1 является более усовершенствованным форматом, структура и размер которого может меняться в зависимости от конфигурации UE. Сигнализация DCI, имеющей DCI формат 1_1, предполагает в 5G NR, как показано на Фиг. 4, (1) полустатическое задание значения размера PRG через сигнализацию RRC и (2) динамическое задание значения размера PRG через сигнализацию RRC и DCI. В случае полустатического задания значение размера PRG определяется согласно сконфигурированному значению, которое UE получает с уровня RRC. В случае динамического задания значение размера PRG определяется на основе предварительно сконфигурированных значений (которых может быть несколько), получаемых с уровня RRC, и дополнительно на основе информации, содержащейся в DCI, а именно в зависимости от числа PRB, которые согласно DCI выделены UE, и биту в DCI.

[0051] Далее подробнее опишем логику полустатического задания/выведения значения размера PRG через сигнализацию RRC. В этом варианте вывод размера PRG на UE может осуществляться согласно следующему псевдокоду:

Псевдокод 1:

Если bundleSize=n4, тогда PRG size=n4
Если bundleSize=wideband, тогда PRG size=wideband
Иначе (вариант по умолчанию), PRG size=n2

[0052] Параметр ‘PRG size’ является размером PRG, значение которого выводится, а параметр ‘bundleSize’ является конфигурационным параметром, который сообщается пользователю с помощью сигнализации RRC.

[0053] Далее подробнее опишем логику динамического задания значения размера PRG через сигнализацию RRC и DCI. В этом варианте вывод размера PRG может осуществляться согласно следующему псевдокоду:

Псевдокод 2:

сигнализация RRC - bundleSizeSet1={n4, wideband, n2-wideband, n4-wideband}
сигнализация RRC - bundleSizeSet2={n4, wideband}
сигнализация DCI
Если поле DCI указывает bundleSizeSet1, тогда
Если bundleSizeSet1=n4, тогда PRG size=n4
Если bundleSizeSet1=wideband, тогда PRG size=wideband
Если bundleSizeSet1=n2-wideband, тогда
Если число N_PRBs > (BWP size)/2, тогда
PRG size=wideband;
иначе,
PRG size=n2.
Если bundleSizeSet1=n4-wideband, тогда
Если число N_PRBs > (BWP size)/2, тогда
PRG size=wideband;
иначе,
PRG size=n4.
Если поле DCI указывает bundleSizeSet2
Если bundleSizeSet2=n4, тогда
PRG size=n4
Если bundleSizeSet2=wideband, тогда
PRG size=wideband

[0054] Параметры ‘bundleSizeSet1’ и ‘bundleSizeSet2’ сообщаются пользователю с помощью RRC и могут принимать одно из значений, указанных выше в Псевдокоде 2 в фигурных скобках {}. Значение параметра ‘N_PRBs’ в DCI задает число PRB, выделенных для передачи данных. Значение параметра ‘BWP size’ в DCI задает размер части полосы канала, сконфигурированной для пользователя. В этом варианте 1 бит в DCI используется для динамического переключения между параметрами ‘bundleSizeSet1’ и ‘bundleSizeSet2’, а размер PRG зависит от значения параметра ‘N_PRBs’, т.е. числа PRB, выделенных для PDSCH. Учитывая выведенное значение PRG UE будет выполнять оценку канала по каждой PRG или по единице частотной области, которая меньше одной PRG (например по PRB). За счет этого UE в большинстве случаев будет избегать ошибочных оценок канала из-за возможной смены применяемого базовой станцией прекодера. Значение ‘n4’ соответствует 4 PRB, значение ‘wideband’ соответствует всем PRB (т.е. всей FDRA для PDSCH), значение ‘n2-wideband’ соответствует 2 PRB или всем PRB, значение ‘n4-wideband’ соответствует 4 PRB или всем PRB. Тем не менее эти значения могут быть переназначены иным образом. Другие детали вывода значения размера PRG описаны в технической спецификации TS 38.214 “NR; Physical layer procedures for data”, v18.2.0, 2024-03-29, 3gpp.org.

[0055] Далее со ссылкой на Фиг. 1 рассмотрим схематичное представление приемопередающего блока 200.1 и антенн 200.2, включаемых в состав BS 200 и используемых для передачи PDSCH вместе с DMRS на UE 400 и приема PUSCH вместе с DMRS от UE 400. Слева на фигуре представлены передачи PDSCH/PUSCH для разных MIMO слоев и соответствующие этим передачам антенные DMRS порты ‘A’, ‘B’, …, ‘ZZ’. Число MIMO слоев обычно соответствует числу DMRS портов и может равняться, но без ограничения упомянутым значением, 64. Каждая передача (например, передача PDSCH для MIMO слоя ‘A’) передается с соответствующим ей сигналом DMRS, передаваемым с соответствующего антенного DMRS порта (т.е. в этом примере с антенного DMRS порта ‘A’). На стороне приема этой передачи и соответствующего DMRS сигнала (например DMRS сигнала, передаваемого с антенного DMRS порта ‘A’), по DMRS сигналу выполняют оценку канала и результаты этой оценки используют для демодуляции соответствующей передачи (в этом примере передачи PDSCH для MIMO слоя ‘A’). Каждая передача, как показано на Фиг. 1, подвергается в приемопередающем блоке 200.1 цифровому и аналоговому предварительному кодированию и излучается соответствующим поднабором физических антенн. В настоящей заявке цифровое и аналоговое предварительное кодирование может выполняться любыми известными из уровня техники способами.

[0056] Далее будем описывать настоящее изобретение в контексте системы связи по стандарту 6G, имея в виду возможность применения в такой системе передач данных, длительность которых, а именно TDRA, превышает 1 слот или 14 OFDM символов, поскольку для xMIMO, с точки зрения реализации и накладных расходов (overhead), крайне желательно, чтобы TDRA в MU-MIMO был достаточно большим.

[0057] Во временной области может быть несколько OFDM-символов, в которых появляются DMRS (DMRS occasions). На текущий момент UE всегда предполагает, что на всем протяжении TDRA прекодер будет оставаться постоянным. Т.е. UE фактически может совместно обрабатывать несколько DMRS символов, если они передавались от BS внутри TDRA несколько раз, поскольку существуют конфигурации, когда DMRS передаются несколько раз во временной области. В этот момент UE считает, что прекодер никак не поменяется во временной области внутри слота, что приводит к проблеме, что, если BS передает данные в определенном режиме передачи (например в MU-MIMO), то она должна выдерживать этот режим на всем TDRA, даже если на части TDRA оснований использовать этот режим уже нет (т.е., например, в этой части TDRA было бы лучше использовать SU-MIMO, поскольку в этой части интервала передача осуществляется на одного пользователя). Это ухудшает производительность связи по меньшей мере для некоторых пользователей (в приведенном выше неограничивающем примере: для того пользователя, которому можно было бы выполнять передачу в SU-MIMO, но которому вынужденно выполняют эту передачу в режиме MU-MIMO при отсутствии передач другим пользователям в этом TDRA). Другими словами, если у BS появляется возможность или необходимость изменить прекодер, или этой BS по каким-то иным причинам было вычислено новое оптимальное значение прекодера, учитывая обозначенную выше проблему, BS не может изменить прекодер, поскольку UE предполагает, или BS знает, что UE предполагает, что прекодер на всем протяжении TDRA изменяться не будет.

[0058] В данном изобретении, как указано выше, рассматривается возможность передачи сигнала на более длительные, чем один слот (равный 14 OFDM-символам), TDRA (например, на несколько соседних слотов или на длительность более 14 OFDM символов). В таких случаях BS необходимо иметь некоторую гибкость для планировщика, чтобы при передаче в MU-MIMO можно было бы изменить передачу данных нескольким пользователям. Например, на некоторой части превышающего 1 слот TDRA базовой станцией применяется одна схема MU-MIMO, а на другой произвольной части TDRA (например, в оставшейся части TDRA) - другая схема MU-MIMO или даже другой режим, т.е. SU-MIMO. Такое изменение схемы передачи MU-MIMO или самого режима пространственного кодирования сигнала влечет за собой изменение прекодера, применяемого базовой станцией к передаче.

[0059] В еще одном неограничивающем примере, если имеются UE с различными размерами передаваемых пакетов, UE с длинным пакетом будет использовать большее количество временных ресурсов, чем другое UE с менее длинным пакетом. И передача этим двум UE, осуществляемая в режиме MU-MIMO, повлечет за собой изменение решения планировщика во временной области. Кроме этого, по различным причинам, связанным с вычислительной задержкой на BS, вычисление прекодера на BS на основе сообщаемой пользователем оценки канала требует некоторого времени и BS по различным причинам может не успеть на начало передачи вычислить наиболее свежий прекодер этой передачи по наиболее свежим последним данным. Поэтому было бы полезно дать BS возможность изменить прекодер в нисходящем канале за счет новых полученных оценок канала.

[0060] Для решения вышеуказанных задач в настоящем изобретении предлагается использовать “временной интервал оценки канала”, который представляет собой группу символов (одинакового) предварительного кодирования (Precoding Symbol Group, PSG), на которой UE может предполагать постоянство прекодера. Далее со ссылкой на Фиг. 5-9 будет приведено подробное описание логики выбора временного интервала оценки канала для PDSCH и способа связи, в котором эта логика используется, согласно настоящему изобретению.

[0061] Реализуемый посредством BS способ связи с одним или более UE начинается с задания на этапе S100 возможных значений параметра временного интервала оценки канала. Оценка канала будет выполняться одним или более UE с помощью одного или более DMRS для приема PDSCH. Значение параметра временного интервала оценки канала указывает группу OFDM символов (т.е. PSG), в пределах которой UE будет ожидать отсутствие изменения базовой станцией прекодера, применяемого для передачи PDSCH. Кроме того, отметим, что значение параметра временного интервала оценки канала определяет регулярность наступления временного интервала оценки канала в рамках передачи. В качестве неограничивающего примера, если значение временного интервала оценки канала установлено равным двум появлениям DMRS в TDRA (т.е. Y=2, что проиллюстрировано на Фиг. 9 внизу), это означает, что в этой TDRA (если ее длительность позволяет, т.е. на ее длительности более двух появлений DMRS) очередной временной интервал оценки канала наступает каждые два появления DMRS. Задание S100 возможных значений параметра временного интервала оценки канала является конфигурированием этих значений с помощью сигнализации RRC или сигнализации MAC, или предопределением этих значений в спецификации стандарта связи и сохранение соответствующих значений в устройствах (например, в памяти BS и/или UE) для обращения к ним при работе.

[0062] Значение параметра временного интервала оценки канала в одном варианте осуществления задается общим числом OFDM символов, включаемых во временной интервал оценки канала. В неограничивающем примере значение параметра временного интервала оценки канала может задаваться равным 14 OFDM символам, что будет означать для UE, что временным интервалом оценки канала в TDRA в этом случае будет временной период длиной 14 OFDM символов с начала этого TDRA. В еще одном неограничивающем примере значение параметра временного интервала оценки канала может задаваться равным 7 OFDM символам, что будет означать для UE, что временным интервалом оценки канала в TDRA в этом случае будет временной период длиной 7 OFDM символов с начала этого TDRA. Значения 7 и 14 OFDM символов, указанные в примерах выше, не следует интерпретировать в качестве ограничения настоящего изобретения, поскольку временной интервал оценки канала может задаваться равным значениям OFDM символов, которые меньше или больше 7, а также значениям OFDM символов, которые меньше или больше 14.

[0063] В альтернативном варианте осуществления значение параметра временного интервала оценки канала задается числом OFDM символов в TDRA, в которых появляется DMRS, т.е. числом появлений DMRS в TDRA. В неограничивающем примере значение параметра временного интервала оценки канала может задаваться равным 2 появлениям DMRS в TTDRA, что будет означать для UE, что временным интервалом оценки канала в TDRA в этом случае будет временной период, начинающийся с появления первого DMRS из упомянутых двух DMRS, и заканчивающийся при появлении третьего DMRS в TDRA. Появление третьего DMRS в TDRA будет означать завершение текущей PSG и начало следующей PSG. Число OFDM символов в TDRA, в которых появляется DMRS, равное 2, как указано в примере выше, не следует интерпретировать в качестве ограничения настоящего изобретения, поскольку временной интервал оценки канала может задаваться равным числу OFDM символов в TDRA, в которых появляется DMRS, которое больше или меньше 2.

[0064] После выполнения этапа S100 способ переходит к выполнению этапа S105, на котором используя сигнализацию DCI, передают на одно или более UE одно или более указаний запланированной передачи PDSCH и соответствующее одно или более указаний подлежащего применению значения упомянутого параметра из числа ранее заданных возможных значений этого параметра. Указание подлежащего применению значения упомянутого параметра из возможных значений параметра может быть явным указанием или неявным указанием значения упомянутого параметра.

[0065] Определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра. Другими словами, если явное указание какого-либо значения упомянутого параметра в сигнализируемой DCI отсутствует, UE может выводить значение упомянутого параметра по умолчанию или любое иное предопределенное значение. Неограничивающим примером значения упомянутого параметра по умолчанию в этом случае может быть значение ‘allSymbols’, т.е. значение, которое указывает для UE, что на всем TDRA принимаемой PDSCH изменение применяемого базовой станцией прекодера не ожидается. Конкретное значение ‘allSymbols не является ограничением, т.к. значением упомянутого параметра по умолчанию может быть любое иное предопределение значение упомянутого параметра (например значение временного интервала оценки канала, установленное равным 14 OFDM символам или двум появлениям DMRS в TTI или TDRA, и т.д.).

[0066] В еще одном варианте осуществления определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и/или в зависимости от формата сигнализируемой DCI. Как показано на Фиг. 5 планирование передачи PDSCH с помощью DCI, имеющей DCI формат 1_0, может неявно указывать для UE, но без ограничения этим конкретным значением, значение ‘wideband’. Планирование передачи PDSCH с помощью DCI, имеющей DCI формат 1_1, может приводить к (1) полустатическому заданию/выводу значения временного интервала оценки канала через сигнализацию RRC или к (2) динамическому заданию/выводу значения временного интервала оценки канала через сигнализацию RRC и DCI. Вывод значения временного интервала оценки канала осуществляется на стороне UE.

[0067] Далее подробнее опишем логику полустатического задания/выведения значения временного интервала оценки канала (т.е. размера PSG) через сигнализацию RRC на неограничивающем примере реализации настоящего изобретения в этой части. В этом варианте вывод размера PSG на UE может осуществляться согласно следующему псевдокоду:

Псевдокод 3:

Если timeBundleSize=n2, тогда PSG size=t2
Если timeBundleSize=allSymbols, тогда PSG size=all
Иначе (вариант по умолчанию), PSG size=t1

[0068] Параметр ‘PSG size’ является размером PSG, измеряемым в количестве DMRS символов с одинаковым прекодером, значение которого выводится, а параметр ‘timeBundleSize’ является конфигурационным параметром, который сообщается пользователю с помощью сигнализации RRC. Значение ‘t2’ может соответствовать двум появлениям DMRS (см. п. 1 на Фиг. 8), значение ‘all’ может соответствовать общему числу появлений DMRS на всем протяжении TDRA передачи PDSCH (т.е. на всем TDRA), значение ‘t1’ может соответствовать одному появлению DMRS. Если значение временного интервала задается общим числом OFDM символов в TDRA, а не числом появлений DMRS в TDRA, тогда значение ‘t2’ может соответствовать OFDM символам в TDRA, соответствующим двум DMRS сигналам (см. верхнюю часть Фиг. 9), значение ‘all’ может соответствовать общему числу OFDM символов в TDRA, значение ‘t1’ может соответствовать OFDM символам, соответствующим одному появлению DMRS. Тем не менее ни обозначения конкретных значений (т.е. ‘t2’, ‘all’, ‘t1’), ни сами конкретные значения не следует интерпретировать в качестве каких-либо ограничений настоящего изобретения, поскольку как обозначения конкретных значений, так и сами конкретные значения могут быть переназначены иначе.

[0069] Далее подробнее опишем логику динамического задания/выведения значения временного интервала оценки канала (т.е. размера PSG) через сигнализацию RRC и DCI на неограничивающем примере реализации настоящего изобретения в этой части. В этом варианте осуществления вывод размера PSG может осуществляться согласно следующему псевдокоду:

Псевдокод 4:

сигнализация RRC - timeBundleSizeSet1={n2, n2-all}
сигнализация RRC - timeBundleSizeSet2={n1, all}
сигнализация DCI
Если поле DCI указывает bundleSizeSet1, тогда
Если bundleSizeSet1=n2, тогда PSG size=t2
Если bundleSizeSet1=n2-all, тогда
Если число N_symbols > X=14, тогда
PSG size=t2;
иначе,
PSG size=all.
Если поле DCI указывает timeBundleSizeSet2
Если timeBundleSizeSet2=n1, тогда
PSG size=t2
Если bundleSizeSet2=all, тогда
PSG size=all

[0070] Параметры ‘timeBundleSizeSet1’ и ‘timeBundleSizeSet2’ сообщаются пользователю с помощью RRC и могут принимать одно из значений, указанных выше в Псевдокоде 4 в фигурных скобках {}. Значение параметра ‘N_symbols’ в DCI задает число OFDM символов, выделенных для передачи данных, т.е. число OFDM символов в TDRA. В альтернативной реализации упомянутой логики параметр ‘N_symbols’ может быть заменен параметром ‘N_DMRS_occasions’, представляющим число появлений DMRS во временных ресурсах, выделенных для передачи данных (например, в TDRA), а параметр ‘X’, представляющий пороговое значение числа OFDM символов для передачи PDSCH, может быть соответственно заменен параметром ‘Y’, представляющим пороговое число появлений DMRS. В этом варианте 1 бит в DCI используется для динамического переключения между параметрами ‘timeBundleSizeSet1’ и ‘timeBundleSizeSet2’, а размер PSG зависит от значения параметра ‘N_symbols’ или ‘N_DMRS_occasions’. Учитывая выведенное значение PSG UE будет выполнять оценку канала по каждой PSG или по единице временной области, которая меньше одной PSG (например, по части OFDM символов, в которых в TDRA появляются DMRS). За счет этого UE в большинстве случаев будет выполнять оценку канала согласно изменениям применяемого базовой станцией прекодера во временной области.

[0071] Значение ‘t2’ может соответствовать двум появлениям DMRS, значение ‘all’ может соответствовать общему числу появлений DMRS на всем протяжении TDRA принимаемого PDSCH (т.е. на всем TDRA), значение ‘t1’ может соответствовать одному появлению DMRS. Если значение временного интервала задается общим числом OFDM символов в TDRA, а не числом появлений DMRS в TDRA, тогда значение ‘t2’ может соответствовать OFDM символам в TDRA PDSCH, соответствующим двум появлениям DMRS, значение ‘all’ может соответствовать всем OFDM символам в TDRA, значение ‘t1’ может соответствовать OFDM символам в TDRA PDSCH, соответствующим одному появлению DMRS. Тем не менее ни обозначения конкретных значений (т.е. ‘t2’, ‘all’, ‘t1’) и параметров (‘N_symbols’, ‘N_DMRS_occasions’, ‘X', ‘Y’), ни сами конкретные значения, в том числе конкретные значения упомянутых параметров, не следует интерпретировать в качестве каких-либо ограничений настоящего изобретения, поскольку как обозначения конкретных значений, так и сами конкретные значения могут быть переназначены иначе. В одном варианте осуществления планировщик базовой станции может одновременно осуществлять как конфигурирование и указание на UE: PRG (согласно псевдокоду 1 или 2), так и конфигурирование PSG (согласно псевдокоду 3 или 4).

[0072] Таким образом, в одном варианте осуществления настоящего изобретения определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышают ли выделенные для передачи PDSCH ресурсы временной области ‘N_symbols’ соответствующее пороговое значение X, где значение X предопределяется в спецификации стандарта связи (например, но без ограничения упомянутым значением, X=14) или конфигурируется с помощью сигнализации более высокого уровня, причем ресурсами временной области в данном варианте осуществления является число символов OFDM.

[0073] В другом варианте осуществления настоящего изобретения определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышают ли выделенные для передачи PDSCH ресурсы временной области ‘N_slots’ (этот параметр используется в этом варианте осуществления вместо ‘N_symbols’) соответствующее пороговое значение X , где значение X предопределяется в спецификации стандарта связи (например, но без ограничения упомянутым значением, X=1) или конфигурируется с помощью сигнализации более высокого уровня, причем ресурсами временной области в данном варианте осуществления является число слотов, выделенное во временной области для передачи PDSCH.

[0074] В еще одном другом варианте осуществления настоящего изобретения определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышает ли число появлений символов DMRS ‘N_DMRS_occasions’ пороговое значение Y, где значение Y предопределяется в спецификации стандарта связи или конфигурируется с помощью сигнализации более высокого уровня.

[0075] В альтернативном варианте осуществления значение параметра временного интервала оценки канала указывается явно одним или более битами в сигнализируемой DCI. В Таблицах 1 и 2 ниже приведены примеры явной сигнализации конфигурации временной области для оценки канала.

[0076] Таблица 1: Неограничивающий пример однобитовой сигнализации в DCI конфигураций временной области для оценки канала.

Поле в DCI Значение 0 Оценка канала во временной области без ограничений, т.е. сигнализируемым в этом случае значением параметра временного интервала оценки канала является значение ‘all’ (т.е. на всем TTI или всем TDRA) 1 Оценка канала во временной области с ограничением. Например, сигнализируемым в этом случае значением параметра временного интервала оценки канала является значение ‘t2’ (т.е. два появления DMRS или 14 OFDM символов в приведенном выше неограничивающем примере, что проиллюстрировано на Фиг. 9)

[0077] Таблица 2: Неограничивающий пример двухбитной сигнализации в DCI конфигураций временной области для оценки канала.

Поле в DCI Значение 00 Оценка канала во временной области без ограничений, т.е. сигнализируемым в этом случае значением параметра временного интервала оценки канала является значение ‘all’ (т.е. на всем TTI или всем TDRA) 01 Оценка канала во временной области с ограничением. Например, сигнализируемым в этом случае значением параметра временного интервала оценки канала является значение ‘t2’ (т.е. два появления DMRS или 14 OFDM символов в приведенном выше неограничивающем примере, что проиллюстрировано на Фиг. 9) 10 Оценка канала во временной области с ограничением. Например, сигнализируемым в этом случае значением параметра временного интервала оценки канала является значение ‘t1’ (т.е. одно появление DMRS или 7 OFDM символов в приведенном выше неограничивающем примере) 11 Оценка канала во временной области с ограничением. Например, сигнализируемым в этом случае значением параметра временного интервала оценки канала является значение иное значение (например, но без ограничения упомянутым, три появления DMRS или 21 OFDM символ)

[0078] Соответствия между определенным битовым значением и конфигурацией временной области для оценки канала могут предопределяться заранее в спецификации стандарта связи и сохраняться, например, в форме поисковой (look-up) таблицы, в памяти BS и/или UE. Битовые значения из большего, чем 2, числа битов могут применяться для поддержания большего числа кодовых точек. Кроме того, DCI может дополнительно явно указывать для запланированной передачи PDSCH тип изменения прекодера с перераспределением мощности (например, с шагом -3дБ, 0дБ, +3дБ) или тип изменения прекодера с полным перерасчетом прекодера. Тип изменения прекодера может указываться тем же самым битовым значением (примеры которого приведены в Таблицах 1 и 2 выше, т.е. в том же самом поле DCI), которое определяет конкретное значение параметра временного интервала оценки канала и будет дополнительно, в этом случае, определять конкретный тип изменения прекодера. Альтернативно, тип изменения прекодера может указываться битовым значением в другом поле DCI (примеры которого приведены в Таблице 3 ниже), которое будет содержать битовое значение, явным образом указывающее исключительно тип изменения прекодера.

[0079] Таблица 3: Неограничивающий пример двухбитной сигнализации в DCI типа изменения прекодера.

Поле в DCI Значение 00 тип изменения прекодера с полным перерасчетом прекодера (перерасчет прекодера в этом случае может осуществляться любым известным из уровня техники способом, т.е. это не следует интерпретировать в качестве ограничения настоящего изобретения) 01 тип изменения прекодера с перераспределением мощности с шагом +3дБ 10 тип изменения прекодера с перераспределением мощности с шагом -3дБ 11 тип изменения прекодера с перераспределением мощности с шагом +6дБ

[0080] Тип изменения прекодера с перераспределением мощности может сигнализироваться если на длине передачи PDSCH число активных пользователей изменяется; например, была передача UE#1 и UE#2, а с определенного OFDM символа передача сигнала UE#2 не проводится. В этом случае изменение прекодера происходит, но оно связано только с тем, что количество мощности, которое выделяется на передачу MIMO-слоя на пользователя UE#1, может быть увеличено, в этом случае базовая станция 200 может просигнализировать через DCI на UE#1 битовое значение ‘01’ типа изменения прекодера (согласно Таблице 3 выше) для динамического переконфигурирования UE#1 на прием передачи PDSCH с большей мощностью. В этом случае UE#1 понимает, что происходит простое перераспределение мощности, и UE#1 в этом случае может не выполнять полную переоценку канала, а выполнить соответствующее масштабирование оценки канала, полученной в предыдущем временном интервале оценки канала.

[0081] Тип изменения прекодера с полным перерасчетом прекодера, сигнализируемый битовым значением ‘00’ типа изменения прекодера (согласно Таблице 3 выше), побуждает UE выполнить полную переоценку канала. В этом случае UE понимает, что необходимо провести полную переоценку канала, и UE в этом случае не использует оценки канала, которые он получил с DMRS символов предыдущего временного интервала оценки канала, а проводит полное обновление оценки канала на соответствующих DMRS символах очередного наступившего (т.е. текущего) временного интервала оценки канала.

[0082] После выполнения этапа S105 способ переходит к выполнению этапа S110, на котором BS выполняет запланированную передачу(-и) PDSCH соответственно на упомянутое одно или более UE. Неограничивающий пример структуры такой передачи PDSCH согласно настоящему изобретению проиллюстрирован на Фиг. 6. В показанной на Фиг. 6 ситуации BS сначала передает на UE#2 относящийся к передаче PDSCH пакет ‘A’ и одновременно передает на UE#1 относящийся к передаче PDSCH пакет ‘B’. Пакет ‘A’ меньше по объему, чем пакет ‘B’, поэтому он занимает меньше ресурсов временной области, чем пакет ‘B’, т.е. TDRA пакета ‘A’ < TDRA пакета ‘B’. Обе показанных передачи планировались с помощью сигнализации DCI с явным или неявным указанием размера PSG, равного двум появлениям DMRS. За счет этого обеспечиваются конфигурируемые ограничения выполняемой пользователями по DMRS оценки канала во временной области, что позволяет BS более гибко планировать нисходящую линию связи во временной области для разных пользователей. В проиллюстрированной на Фиг. 6 ситуации у BS появляется возможность изменить (если BS сочтет такое изменение необходимым, по любым известным ей причинам) прекодер, применяемый к пакету ‘B’, относящемуся к передаче PDSCH на UE#1, и, опционально, просигнализировать на UE определенный тип изменения прекодера (согласно описанию выше в отношении Таблицы 3), начиная с третьего появления DMRS в TDRA, при этом UE#1 все еще будет в состоянии выполнить успешную демодуляцию второй половины пакета ‘B’, т.к. она осуществит перевычисление оценки канала по третьему и, если необходимо, четвертому появлению DMRS, которое было просигнализировано ей ранее явным или неявным указанием размера PSG, равного двум появлениям DMRS (как и на нижней части Фиг. 9), и, опционально, типа изменения прекодера.

[0083] На Фиг. 8, 9 показаны неограничивающие примеры разных конфигураций ограничений оценки канала во временной области, сигнализируемых базовой станцией 200, и учитываемых пользовательским оборудованием 400 при оценке канала для демодуляции передачи PDSCH.

[0084] На Фиг. 8 сверху показана передача PDSCH, в которой имеется четыре OFDM символа, в которых появляется DMRS (т.е. четыре появления DMRS), по которым UE 400 будет проводить оценку канала. Оценка канала ограничена во временной области в данном случае двумя появлениями DMRS, т.е. UE будет проводить очередную оценку канала каждые два появления DMRS во временной области передачи PDSCH. Аналогичное ограничение временного интервала оценки канала иллюстрируется на Фиг. 9 внизу.

[0085] На Фиг. 8 в середине показана передача PDSCH, в которой также имеется четыре появления DMRS. Оценка канала ограничена во временной области в данном случае одним появлением DMRS, т.е. UE будет проводить очередную оценку канала по каждому новому появлению DMRS во временной области передачи PDSCH.

[0086] На Фиг. 8 внизу показана передача PDSCH, в которой также имеется четыре появления DMRS. В данном случае оценка канала во временной области не ограничивается (т.е. сигнализируется значение ‘all’). В этом случае UE теоретически может использовать оценку канала, полученную по FL DMRS (фронтальному DMRS), для демодуляции передачи PDSCH на всем ее временном интервале, поскольку в данном случае не ожидается, что базовая станция будет менять прекодер на всем временном интервале передачи PDSCH.

[0087] На Фиг. 9 сверху показана передача PDSCH, в которой также имеется четыре появления DMRS. Оценка канала ограничена во временной области в данном случае 14 OFDM символами, т.е. UE будет проводить очередную оценку канала по одному или каждому новому появлению DMRS в очередных 14 OFDM символах передачи PDSCH. Другими словами, ограничение временного интервала оценки канала может задаваться не только числом появлений DMRS, но и числом OFDM символов. В еще одном альтернативном варианте ограничение временного интервала оценки канала может задаваться числом слотов.

[0088] Во втором аспекте настоящего изобретения предусмотрена схематично показанная на Фиг. 10 базовая станция 200, содержащая функционально связанные приемопередающий блок 200.1, антенну 200.2, процессор 200.3, и считываемый носитель 200.4, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают базовую станцию к выполнению способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Базовая станция 200 может быть реализована как, но без ограничения упомянутыми реализациями: Node B, eNodeB, gNodeB.

[0089] Приемопередающий блок 200.1 и антенна 200.2 в целом может соответствовать тому, что проиллюстрировано на Фиг. 1. Приемопередающий блок 200.1 и антенна 200.2 могут быть приспособлены под работу в верхней части диапазона средних частот (7-13 ГГц). Приемопередающий блок 200.1 предназначен для осуществления передачи и приема радиосигналов. Он включает в себя усилители, модуляторы, демодуляторы и другие компоненты, необходимые для преобразования сигналов в радиочастотный диапазон и обратно. Приемопередающий блок 200.1 может поддерживать многоканальную передачу данных, используя технологию xMIMO, что позволяет увеличить пропускную способность. Приемопередающий блок 200.1 и антенна 200.2 отвечают за цифровое и аналоговое предварительное кодирование/декодирование сигнала. Приемопередающий блок 200.1 и антенна 200.2 поддерживают работу в режиме дуплекса с временным разделением и в режиме дуплекса с частотным разделением, и согласуются со спецификациями 3GPP.

[0090] Антенна 200.2 обеспечивает излучение и прием радиосигналов, передаваемых и принимаемых приемопередающим блоком 200.1. Антенна может быть выполнена в виде адаптивной антенной решетки, что позволяет направлять сигнал в нужное направление и минимизировать помехи. В качестве примера, а не ограничения антенна 200.2 может иметь 1024 антенных элемента и 128 цифровых портов. В другом примере антенна 200.2 может иметь 3072 антенных элемента и 256 цифровых портов. В еще одном неограничивающем примере, проиллюстрированном на Фиг. 1, антенна 200.2 может иметь 4096 антенных элемента и 256 цифровых портов.

[0091] Процессор 200.3 отвечает за обработку всех сигналов со всех компонентов базовой станции 200 и за выполнение любого/любых этапов описанного выше способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Другими словами, процессор 200.3 предназначен для выполнения операций, необходимых для управления работой базовой станции 200 и исполнения исполняемых инструкций, хранящихся на считываемом носителе 200.4. Процессор 200.3 в составе BS 200 может представлять собой один или более из следующих процессоров, но без ограничения упоминаемыми далее видами процессоров: центральные процессоры (CPU), представляющие собой универсальные процессоры, выполняющие основные вычислительные задачи в компьютерах, серверах и мобильных устройствах; графические процессоры (GPU), представляющие собой специализированные процессоры для обработки графики и выполнения параллельных вычислений; сопроцессоры, представляющие собой вспомогательные процессоры, работающие в паре с CPU для выполнения специфических задач, таких как, но без ограничения упомянутым, математические вычисления или шифрование; процессоры цифровой обработки сигналов (DSP), представляющие собой процессоры, оптимизированные для обработки цифровых сигналов в реальном времени, используемые в телекоммуникациях и мультимедиа; системы на кристалле (SoC), представляющие собой интегральные чипы, включающие, но без ограничения упомянутым, CPU, GPU, DSP и другие компоненты, предназначенные для мобильных устройств и встраиваемых систем; микроконтроллеры (MCU), представляющие собой компактные процессоры с интегрированными памятью и периферийными устройствами, используемые в встраиваемых системах и IoT; программируемые пользователем вентильные матрицы (FPGA), представляющие собой программируемые процессоры, позволяющие пользователю конфигурировать их архитектуру для выполнения специализированных задач; процессоры нейронных сетей (NPU), представляющие собой специализированные процессоры, оптимизированные для выполнения задач машинного обучения и искусственного интеллекта; процессоры машинного зрения (VPU), представляющие собой специализированные микропроцессоры являющиеся разновидностью ИИ-ускорителей, предназначенных для аппаратного ускорения работы алгоритмов машинного зрения.

[0092] Процессор 200.3 может изготавливаться любой известной из уровня техники технологией, например, но без ограничения упомянутыми технологиями, КМОП-технология, технология кремний на изоляторе (КНИ), технология кремний-германий (SiGe), технология на основе нитрида галлия (GaN), технология на основе графеновых транзисторов, технология FinFET, технология GAAFET и т.д. Процессор 200.3 может быть многоядерным и поддерживать параллельную обработку данных, что повышает эффективность работы BS 200.

[0093] Считываемый носитель 200.4 представляет собой запоминающее устройство, на котором хранятся исполняемые инструкции для процессора 200.3. Эти инструкции включают инструкции для выполнения способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения, а также любые другие инструкции для управления передачей данных, обработки сигналов, управления ресурсами сети и других функций. Считываемый носитель 200.4 в составе BS 200 может представлять собой один или более из следующих носителей, но без ограничения упоминаемыми далее видами носителей: постоянная память (ROM), в том числе, но без ограничения, Mask ROM, PROM, EPROM, EEPROM; оперативная память (RAM), в том числе, но без ограничения, DRAM, SDRAM, DDR SDRAM, MRAM, SRAM, PRAM, RRAM, FRAM, Nano-RAM, CBRAM nvSRAM; флеш-память, в том числе, но без ограничения, NAND флеш-память, NOR флеш-память, USB флеш-память; твердотельные накопители, в том й накопитель (SSD), в том числе, но без ограничения, SATA SSD, NVMe SSD; оптические диски, в том числе, но без ограничения, CD-ROM, DVD, Blu-ray; магнитные накопители, в том числе, но без ограничения, HDD, магнитные ленты; карты памяти, в том числе, но без ограничения, SD-карты, microSD.

[0094] Считываемый носитель 200.4 может изготавливаться любой известной из уровня техники технологией, например, но без ограничения упомянутыми технологиями, КМОП-технология, технология кремний на изоляторе (КНИ), технология FinFET, технология 3D NAND и т.д.

[0095] Должно быть понятно, что на Фиг. 10 показаны не все компоненты базовой станции 200. В частности, помимо показанных компонентов базовая станция 200 может содержать другие программные и/или аппаратные компоненты, например, но без ограничения упомянутым, блок питания; планировщик частотно-временных ресурсов, реализуемый программно, аппаратно, или программно-аппаратно и входящий в состав базовой станции 200 или находящийся за пределами базовой станции 200, но на связи с ней; система охлаждения; интерфейсы ввода-вывода; коммутаторы и межсоединения; модулятор/демодулятор; мультиплексор/демультиплексор; фильтры; схемы управления мощностью; операционную систему (ОС) и иное программное обеспечение. Базовая станция 200 может именоваться иначе, например как точка приема-передачи (TRP).

[0096] В третьем аспекте настоящего изобретения предусмотрен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Считываемый носитель может соответствовать описанному выше считываемому носителю 200.4, поэтому его повторное описание здесь опущено. Инструкции могут быть составлены на любом языке и быть представлены в любой форме при условии, что такие язык и форма инструкций могут восприниматься процессором 200.3 и иным оборудованием базовой станции 200 и инструкции могут исполняться для выполнения способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения, или для реализации любой другой, необходимой функциональности.

[0097] Далее со ссылками на Фиг. 5 и 7 приводится описание реализуемого пользовательским оборудованием способ связи с BS. Способ связи начинается с этапа S300, на котором принимают, используя сигнализацию DCI, указание запланированной передачи PDSCH и указание подлежащего применению значения параметра временного интервала оценки канала из возможных (заранее сконфигурированных) значений упомянутого параметра. Технически прием передачи пользовательским оборудованием 400 может быть осуществлен согласно любому известному из уровня техники способу по меньшей мере с помощью компонентов, проиллюстрированных на Фиг. 1 и Фиг. 11. Сигнализация DCI и вывод явно указываемого и неявно указываемого значения параметра временного интервала оценки канала может осуществляться аналогично тому, что описано выше со ссылкой на Таблицы 1-3 и Псевдокоды 3-4, поэтому подробное описание этих особенностей настоящего изобретения здесь снова не приводится.

[0098] После выполнения этапа S300 UE 400 выполняет этап S305, на котором вычисляется оценка канала по одному или более появлениям DMRS в пределах временного интервала оценки канала передачи PDSCH, указанного принятым значением упомянутого параметра, а затем этап S310, на котором UE 400 выполняет демодуляцию передачи PDSCH на основе полученной оценки канала. Сами по себе оценка канала по DMRS и демодуляция передачи могут выполняться любыми известными из уровня техники способами, например, но без ограничения любыми способами, применяемыми в 5G NR для оценки канала между BS и UE по DMRS и демодуляции передачи.

[0099] Аналогично реализуемому базовой станцией 200 способу связи, описанному выше со ссылками на Фиг. 5 и 7, Таблицы 1-3 и Псевдокоды 1-4, значение параметра временного интервала оценки канала указывает группу символов, в пределах которой UE 400 будет ожидать отсутствие изменения базовой станцией 200 прекодера, применяемого к передаче PDSCH, причем символами являются OFDM-символы. Значение параметра временного интервала оценки канала задается общим числом OFDM символов, содержащихся во временном интервале оценки канала, или числом OFDM символов, в которых появляется DMRS, в пределах временного интервала передачи (TTI/TDRA), где UE 400 будет ожидать отсутствие изменения базовой станцией 200 прекодера, применяемого к передаче PDSCH.

[00100] Возможные значения упомянутого параметра конфигурируют и выводят на UE 400 через сигнализацию RRC или сигнализацию MAC. Возможные значения упомянутого параметра предопределяют в спецификации стандарта связи и выводят на UE 400 согласно такому предопределению. Указание для UE 400 подлежащего применению значения упомянутого параметра со стороны BS 200 из возможных значений параметра может приниматься на UE 400 как явное указание конкретного значения этого параметра (например битовое значение в определенном поле DCI) или представлять собой неявный логический вывод этого значения по косвенным параметрам (например в зависимости от формата принимаемой на UE 400 DCI, или в зависимости от описанных выше параметров ‘N_symbols’, ‘N_DMRS_occasions’, ‘X, ‘Y’ и т.д.).

[00101] Таким образом, в варианте осуществления реализуемого UE 400 способа определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра. При этом определенным неявно указываемым значением упомянутого параметра может быть значение этого параметра по умолчанию или иное предопределенное значение. Значение упомянутого параметра по умолчанию может указывать для UE, что на всем временном интервале передачи PDSCH изменение применяемого базовой станцией прекодера не ожидается. В еще одном варианте осуществления определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и/или в зависимости от формата сигнализируемой DCI.

[00102] В еще одном варианте осуществления способа определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и/или на основе того, превышают ли выделенные для передачи PDSCH ресурсы временной области пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня, причем ресурсами временной области является число символов OFDM или число слотов в передаче PDSCH. В другом варианте осуществления определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и/или на основе того, превышает ли число появлений символов DMRS пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня. Для явного указания значения упомянутого параметра в DCI выделяют один или более битов (см. Таблицы 1-2 выше). В еще одном варианте осуществления упомянутый способ дополнительно содержит прием явного указания для запланированной передачи PDSCH, используя сигнализацию DCI (см. Таблицу 3 выше), типа изменения прекодера с перераспределением мощности или типа изменения прекодера с полным перерасчетом прекодера.

[00103] В пятом аспекте настоящего изобретения предусмотрено схематично показанное на Фиг. 11 пользовательское оборудование 400, содержащее функционально связанные приемопередающий блок 400.1, антенну 400.2, процессор 400.3, и считываемый носитель 400.4, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают пользовательское оборудование к выполнению способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения.

[00104] Пользовательское оборудование 400 включает в себя разнообразные электронные устройства пользователя, которые подключаются к телекоммуникационным сетям для обеспечения доступа к различным услугам и функциям. Таким образом, пользовательским оборудованием 400 может быть, но без ограничения упомянутым: смартфон, планшет, умные часы, умные очки, фитнес-трекер, гарнитура дополненной реальности (AR) и/или виртуальной реальности (VR), ноутбук, настольный компьютер, мини-ПК, умный телевизор, устройство потокового мультимедиа, медицинское устройство, устройство для обработки платежей, устанавливаемое на транспортное средство оборудование, в том числе развлекательная система, устройство интернета вещей (IoT), умный датчик, устройство мониторинга и т.д. Пользовательское оборудование 400 может именоваться иначе, например как пользовательский терминал, термина, устройство пользователя, мобильное устройство и т.д.

[00105] Описание возможных реализаций содержащихся в BS 200 приемопередающего блока 200.1, антенны 200.2, процессора 200.3, и считываемого носителя 200.4 по сути применимы с очевидными изменениями, соответственно, в качестве описаний возможных реализаций содержащихся в UE 400 приемопередающего блока 400.1, антенны 400.2, процессора 400.3, и считываемого носителя 400.4 в UE 400. Поэтому такие описания здесь повторно не приводятся.

[00106] В шестом аспекте настоящего изобретения предусмотрен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения. Описание возможных реализаций считываемого носителя 200.4 по сути применимо с очевидными изменениями в качестве описания считываемого носителя согласно шестому аспекту настоящего изобретения. Поэтому его повторное описание здесь не приводится. Инструкции могут быть составлены на любом языке и быть представлены в любой форме при условии, что такие язык и форма инструкций могут восприниматься процессором 400.3 и иными компонентами пользовательского оборудования 400 и инструкции могут исполняться для выполнения способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения, или для реализации любой другой, необходимой функциональности.

[00107] Фиг. 12 иллюстрирует схематичное представление системы 500 связи согласно седьмому аспекту настоящего изобретения. Система 500 связи содержит одну BS 200, которая установлена с возможностью обслуживания пользовательских оборудований 400 в трех развернутых сотах 1, 2, 3. BS может соответствовать BS 200, которая подробно описана выше со ссылкой на Фиг. 10, а каждое пользовательское оборудование 400 может соответствовать UE 400, которое подробно описано выше со ссылкой на Фиг. 11, поэтому подробное описание BS 200 и UE 400 здесь снова не приводится. В системе 500 связи может одновременно поддерживаться несколько действующих технологий радиодоступа (RAT) из, например, 4G LTE, 5G NR, 6G.

[00108] Конкретные детали, показанные на Фиг. 11, не следует рассматривать в качестве ограничений настоящей технологии, поскольку система 500 может иметь другую архитектуру и характеризоваться/иллюстрироваться иначе, например, каждой соте из соты 1, соты 2, соты 3 может соответствовать своя собственная BS 200, количество UE 400 в сотах может отличаться от показанного, соты 1, 2, 3 могут представлять собой одну бóльшую соту, форма и пространство, охватываемое сотами может отличаться от показанных и т.д. Число сот может быть больше или меньше 3.

[00109] Промышленная применимость

[00110] Данное изобретение может применяться в согласующихся со спецификациями 3GPP сетях связи с BS и UE, в которых поддерживается xMIMO вплоть до 256 цифровых портов/4096 антенных элементов. Предлагаемым диапазоном частот для использования раскрытого изобретения является верхняя часть диапазона средних частот (7-13 ГГц). Технические решения согласно настоящему раскрытию могут реализовываться с аналоговым/цифровым однолучевым/многолучевым формированием диаграммы направленности и режимами дуплекса TDD и/или FDD. Другие применения раскрытой здесь технологии будут понятны обычным специалистам в данной области после ознакомления с данным подробным описанием настоящей заявки.

[00111] По меньшей мере один из аспектов раскрытого технического решения может быть реализован посредством модели AI (ИИ). Функция, связанная с ИИ, может выполняться посредством постоянной памяти, оперативной памяти и процессора(ов) (CPU, GPU, NPU). Процессор(ы) управляет обработкой входных данных в соответствии с предопределенным правилом работы или моделью искусственного интеллекта (ИИ), хранящейся в постоянной памяти и оперативной памяти. Предопределенное правило работы или модель искусственного интеллекта обеспечивается посредством обучения. Здесь “обеспечение посредством обучения” означает, что путем применения алгоритма обучения к набору обучающих данных создается предопределенное правило работы или модель ИИ с желаемой характеристикой. В качестве неограничивающего примера: может быть создана модель ИИ, прогнозирующая, в режиме реального времени для последующей явной сигнализации и динамического переключения на UE, ограничения оценки канала во временной области (т.е. значения параметра временного интервала оценки канала) и/или тип изменения прекодера по параметрам, связанным с текущим состоянием базовой станции 200 и/или пользовательского оборудования 400 и/или системы 500 связи. Такими параметрами может быть, но без ограничения, текущее число передающих/принимающих пользователей в системе связи, передаваемая от пользователей информация о состоянии канала (CSI) и т.д. В этом случае набор оптимальных ограничений оценки канала во временной области и/или типов изменения прекодера в паре с параметрами, связанными с различными состояниями базовой станции 200 и/или пользовательского оборудования 400 и/или системы 500 связи, могут использоваться в качестве обучающих данных для обучения такой модели ИИ. Обучение может быть выполнено в самом устройстве, в котором используется модель ИИ согласно варианту осуществления (т.е. онлайн), и/или может быть реализовано через отдельный сервер/систему (т.е. офлайн).

[00112] Модель ИИ может представлять собой алгоритм на основе деревьев решений или состоять из множества слоев нейронной сети. Каждый слой имеет множество весовых значений и выполняет операцию слоя посредством вычисления, основанного на результате вычисления в предыдущем слое и применении множества весовых коэффициентов и значений других параметров. Примеры алгоритмов на основе деревьев решений включают в себя случайный лес, ансамбли деревьев и т.д., а примеры нейронных сетей включают, помимо прочего, сверточную нейронную сеть (CNN), глубокую нейронную сеть (DNN), рекуррентную нейронную сеть (RNN), ограниченную машину Больцмана (RBM), сеть глубокого доверия (DBN), двунаправленную сеть, рекуррентную глубокую нейронную сеть (BRDNN), генеративно-состязательную сеть (GAN), сети на основе архитектуры трансформер, глубокую Q-сеть, большие языковые модели и так далее.

[00113] Алгоритм обучения представляет собой способ обучения предварительно определенного целевого устройства или целевой функции на основе соответствующего множества обучающих данных, который вызывает, обеспечивает возможность, управляет или обеспечивает выходные данные целевого устройства или целевой функции. Примеры алгоритмов обучения включают, но без ограничения, обучение с учителем, обучение без учителя, обучение с частичным привлечением учителя или обучение с подкреплением и так далее.

[00114] Специалисту в данной области техники может быть понятно, что различные иллюстративные логические блоки (функциональные блоки или модули) и этапы (операции), используемые в вариантах осуществления раскрытого технического решения, могут быть реализованы электронными аппаратными средствами, компьютерным программным обеспечением или их комбинацией. Реализуются ли функции с помощью аппаратного или программного обеспечения, зависит от конкретных приложений и требований к конструкции всей системы. Специалист в данной области техники может использовать различные способы реализации описанных функций для каждого конкретного применения, но не следует считать, что такая реализация будет выходить за рамки вариантов осуществления, раскрытых в данной заявке.

[00115] Также следует отметить, что порядок этапов любого раскрытого способа не является строгим, т.к. некоторые один или несколько этапов могут быть переставлены в фактическом порядке выполнения и/или объединены с другим одним или несколькими этапами, и/или разбиты на большее число подэтапов.

[00116] Во всех материалах настоящей заявки ссылка на элемент в единственном числе не исключает наличия множества таких элементов в фактической реализации изобретения, и, наоборот, ссылка на элемент во множественном числе не исключает наличия только одного такого элемента при фактическом осуществлении изобретения. Любое указанное выше конкретное значение или диапазон значений не следует интерпретировать в ограничительном смысле, вместо этого следует рассматривать такое конкретное значение или такой диапазон значений как представляющие середину определенного бóльшего диапазона, вплоть до, приблизительно, 50% или более % в обе стороны от конкретно указанного значения или от границ конкретно указанного меньшего диапазона.

[00117] Хотя данное раскрытие показано и описано со ссылкой на его конкретные варианты осуществления и примеры, специалисты в данной области техники поймут, что различные изменения по форме и содержанию могут вноситься без отступления от сущности и объема данного раскрытия, определяемого прилагаемой формулой изобретения и ее эквивалентами. Другими словами, приведенное выше подробное описание основано на конкретных примерах и возможных реализациях настоящего изобретения, но его не следует интерпретировать так, что осуществимы только явно раскрытые реализации. Предполагается, что любое изменение или замена, которые могут быть осуществлены в данном раскрытии обычным специалистом без внесения в технологию творческого и/или технического вклада, должны подпадать под объем охраны (с учетом эквивалентов), обеспечиваемый приводимой далее формулой настоящего изобретения.

Изобретение относится к способам, устройствам и системам связи между базовой станцией (BS) и пользовательскими оборудованиями (UE), которые обеспечивают возможность ограничения оценки канала во временной области для нисходящей передачи. Технический результат заключается в обеспечении возможности базовой станции более гибко выделять ресурсы временной области, не оказывая при этом негативного влияния на процедуру демодуляции на стороне пользователя. Реализуемый базовой станцией способ связи с пользовательским оборудованием содержит: задание возможных значений параметра временного интервала оценки канала, выполняемой UE с помощью опорного сигнала демодуляции (DMRS) для приема физического разделяемого канала нисходящей линии связи (PDSCH), в пределах которого ожидается отсутствие изменения прекодера, применяемого к передаче PDSCH, и, используя сигнализацию информации управления нисходящей линии связи (DCI), передачу на UE указания запланированной передачи PDSCH и указания подлежащего применению значения упомянутого параметра из возможных значений параметра; и выполнение запланированной передачи PDSCH на UE. 7 н. и 28 з.п. ф-лы, 12 ил., 3 табл.

1. Реализуемый базовой станцией (BS) способ связи с одним или более пользовательскими оборудованиями (UE), содержащий:

задание (S100) возможных значений параметра временного интервала оценки канала, в пределах которого ожидается отсутствие изменения прекодера, применяемого к передаче физического разделяемого канала нисходящей линии связи (PDSCH), причем упомянутая оценка канала выполняется одним или более UE с помощью одного или более опорного сигнала демодуляции (DMRS) для приема PDSCH;

используя сигнализацию информации управления нисходящей линии связи (DCI), передачу (S105) на одно или более UE указания запланированной передачи PDSCH и указания подлежащего применению значения упомянутого параметра из возможных значений параметра; и

выполнение (S110) запланированной передачи PDSCH на одно или более UE.

2. Способ по п. 1, в котором значение параметра временного интервала оценки канала указывает группу символов мультиплексирования с ортогональным частотным разделением каналов (OFDM), в пределах которой UE будет ожидать отсутствие изменения базовой станцией прекодера, применяемого для передачи PDSCH.

3. Способ по п. 1, в котором значение параметра временного интервала оценки канала задается общим числом OFDM символов, содержащихся во временном интервале оценки канала, или числом OFDM символов, в которых появляется DMRS, в пределах временного интервала передачи (TTI) или выделения ресурсов временной области (TDRA), где UE будет ожидать отсутствие изменения базовой станцией прекодера, применяемого к передаче PDSCH.

4. Способ по п. 1, в котором задание (S100) возможных значений параметра временного интервала оценки канала является конфигурированием этих значений с помощью сигнализации управления радиоресурсами (RRC) или сигнализации управления доступом к среде (MAC).

5. Способ по п. 1, в котором задание (S100) возможных значений параметра временного интервала оценки канала является предопределением этих значений в спецификации стандарта связи.

6. Способ по п. 1, в котором указание подлежащего применению значения упомянутого параметра из возможных значений параметра является явным указанием или неявным указанием значения упомянутого параметра.

7. Способ по п. 6, в котором определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра.

8. Способ по п. 7, в котором определенным неявно указываемым значением упомянутого параметра является значение этого параметра по умолчанию или иное предопределенное значение.

9. Способ по п. 8, в котором значение упомянутого параметра по умолчанию указывает для UE, что на всем временном интервале передачи PDSCH изменение применяемого базовой станцией прекодера не ожидается.

10. Способ по п. 6, в котором определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и/или в зависимости от формата сигнализируемой DCI.

11. Способ по п. 6, в котором определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышают ли выделенные для передачи PDSCH ресурсы временной области пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня,

причем ресурсами временной области является число символов OFDM или число слотов в передаче PDSCH.

12. Способ по п. 6, в котором определенное неявно указываемое значение упомянутого параметра выводится по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышает ли число появлений символов DMRS пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня.

13. Способ по п. 6, в котором для явного указания значения упомянутого параметра в DCI выделяют один или более битов.

14. Способ по п. 1, дополнительно содержащий передачу явного указания для запланированной передачи PDSCH, используя сигнализацию DCI, типа изменения прекодера с перераспределением мощности или типа изменения прекодера с полным перерасчетом прекодера.

15. Способ по п. 1, дополнительно содержащий изменение прекодера передачи PDSCH при выполнении этой передачи PDSCH на одно или более UE в очередном предстоящем в рамках этой передачи PDSCH временном интервале оценки канала, указанным значением параметра временного интервала оценки канала,

причем значение параметра временного интервала оценки канала задает регулярность наступления временного интервала оценки канала в рамках передачи PDSCH.

16. Базовая станция (200), содержащая функционально связанные приемопередающий блок (200.1), антенну (200.2), процессор (200.3) и считываемый носитель (200.4), хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают базовую станцию к выполнению способа связи по любому из пп. 1-15.

17. Считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по любому из пп. 1-15.

18. Реализуемый пользовательским оборудованием (UE) способ связи с базовой станцией (BS), содержащий:

прием (S300), используя сигнализацию информации управления нисходящей линии связи (DCI), указания запланированной передачи физического разделяемого канала нисходящей линии связи (PDSCH) и указания подлежащего применению значения параметра временного интервала оценки канала, в пределах которого ожидается отсутствие изменения прекодера, применяемого к передаче PDSCH, из возможных значений упомянутого параметра;

выполнение (S305) оценки канала с помощью одного или более появлений опорного сигнала демодуляции (DMRS) в пределах временного интервала оценки канала передачи PDSCH, указанного принятым значением упомянутого параметра; и

демодуляцию (S310) передачи PDSCH на основе полученной оценки канала.

19. Способ по п. 18, в котором значение параметра временного интервала оценки канала указывает группу символов, в пределах которой UE будет ожидать отсутствие изменения базовой станцией прекодера, применяемого к передаче PDSCH, причем символами являются символы мультиплексирования с ортогональным частотным разделением каналов (OFDM).

20. Способ по п. 18, в котором значение параметра временного интервала оценки канала задается общим числом OFDM символов, содержащихся во временном интервале оценки канала, или числом OFDM символов, в которых появляется DMRS, в пределах временного интервала передачи (TTI) или выделения ресурсов временной области (TDRA), где UE будет ожидать отсутствие изменения базовой станцией прекодера, применяемого к передаче PDSCH.

21. Способ по п. 18, в котором возможные значения упомянутого параметра конфигурируют с помощью сигнализации управления радиоресурсами (RRC) или сигнализации управления доступом к среде (MAC).

22. Способ по п. 18, в котором возможные значения упомянутого параметра предопределяют в спецификации стандарта связи.

23. Способ по п. 18, в котором указание подлежащего применению значения упомянутого параметра из возможных значений параметра является явным указанием или неявным указанием значения упомянутого параметра.

24. Способ по п. 23, в котором определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра.

25. Способ по п. 24, в котором определенным неявно указываемым значением упомянутого параметра является значение этого параметра по умолчанию или иное предопределенное значение.

26. Способ по п. 25, в котором значение упомянутого параметра по умолчанию указывает для UE, что на всем временном интервале передачи PDSCH изменение применяемого базовой станцией прекодера не ожидается.

27. Способ по п. 23, в котором определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и/или в зависимости от формата сигнализируемой DCI.

28. Способ по п. 23, в котором определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышают ли выделенные для передачи PDSCH ресурсы временной области пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня,

причем ресурсами временной области является число символов OFDM или число слотов в передаче PDSCH.

29. Способ по п. 23, в котором определенное неявно указываемое значение упомянутого параметра выводится на UE по отсутствию в DCI явного указания какого-либо значения упомянутого параметра и на основе того, превышает ли число появлений символов DMRS пороговое значение, предопределенное в спецификации стандарта связи или конфигурируемое с помощью сигнализации более высокого уровня.

30. Способ по п. 23, в котором для явного указания значения упомянутого параметра в DCI выделяют один или более битов.

31. Способ по п. 18, дополнительно содержащий прием явного указания для запланированной передачи PDSCH, используя сигнализацию DCI, типа изменения прекодера с перераспределением мощности или типа изменения прекодера с полным перерасчетом прекодера.

32. Способ по п. 18, дополнительно содержащий, при продолжении принимаемой передачи PDSCH во времени за пределы указанного базовой станцией временного интервала оценки канала, перевычисление пользовательским оборудованием оценки канала по одному или более DMRS, появляющимся в очередном временном интервале оценки канала, и применение этой перевычисленной оценки канала для демодуляции передачи PDSCH, принимаемой в этом очередном временном интервале оценки канала,

причем значение параметра временного интервала оценки канала задает регулярность наступления временного интервала оценки канала в рамках передачи PDSCH.

33. Пользовательское оборудование (400), содержащее функционально связанные приемопередающий блок (400.1), антенну (400.2), процессор (400.3) и считываемый носитель (400.4), хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают пользовательское оборудование к выполнению способа связи по любому из пп. 18-32.

34. Считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по любому из пп. 18-32.

35. Система связи (500), содержащая по меньшей мере одну базовую станцию (200) по п. 16 и по меньшей мере одно пользовательское оборудование (400) по п. 33, причем упомянутая по меньшей мере одна базовая станция и упомянутое по меньшей мере одно пользовательское оборудование осуществляют связь друг с другом.
