Установка для стимуляции ростковых процессов в семенах перед посевом Российский патент 2025 года по МПК A01C1/00

Установка для стимуляции ростковых процессов в семенах перед посевом относится к сельскому хозяйству и предназначена для обеззараживания поверхности и стимуляции ростковых процессов в семенах. Установка может быть использована для обеззараживания сыпучих материалов, продуктов питания, комбинированных кормов.

Известно устройство для ультрафиолетовой обработки зерна перед проращиванием [RU 2728184 C1, А01С 1/00 (2006.01), 28.07.2020]. Устройство содержит бункер, пульт управления, электропривод с редуктором, шнек, заслонку, кожух, крышку кожуха, ультрафиолетовую лампу, отражающее покрытие, отсек выгрузки и раму.

К недостаткам устройства можно отнести низкую равномерность ультрафиолетовой обработки зерна при перемещении массы шнеком.

Известно устройство для ультрафиолетовой обработки семян [RU 206252 U1, А01С 1/00 (2006.01), 02.09.2021]. Устройство содержит бункер, ленточный конвейер с электроприводом, распределительный транспортер с электроприводом, источник ультрафиолетового излучения с параболическим отражателем, вентилятор, частотный преобразователь, датчик интенсивности ультрафиолетового излучения, датчик уровня семян и раму.

К недостаткам известного технического решения относится то, что семена на ленте конвейера подвергаются ультрафиолетовому облучению только с одной стороны.

Существует устройство для обеззараживания семян [RU 2792155 C1, А01С 1/02 (2006.01), 17.03.2023]. Устройство состоит из бункера-дозатора, лотка, вибратора, частотного преобразователя, амортизаторов, ультрафиолетовых ламп, параболических отражателей, вентилятора, кожуха, датчика интенсивности ультрафиолетового излучения и рамы.

Устройство для предпосевной обработки семян различных культур выступает как установка периодического действия, что можно отнести к недостатку, снижающему поточность обработки семян.

Известно устройство для ультрафиолетовой обработки семян перед проращиванием [RU 2751843 C1, А01С 1/00 (2006.01), 19.07.2021]. Устройство состоит из бункера-дозатора, электропривода, шнека, ребер, кожуха, ультрафиолетовой лампы, параболического отражателя, отсека выгрузки, цепной передачи и рамы.

К недостаткам устройства можно отнести отсутствие возможности управлять скоростью перемещения облучаемой массы семян в зоне обработки.

Известно устройство для ультрафиолетовой обработки семян ленточного типа [RU 219453 U1, А01С 1/00 (2006.01), 18.07.2023]. Устройство состоит из бункера, заслонки, ленточного конвейера, электропривода ленточного конвейера, частотного преобразователя, разравнивателя, заслонки разравнивателя, ультрафиолетовых ламп, параболических отражателей, рамки, стойки, щетки, электропривода щетки, блока управления, бортиков и рамы.

В качестве недостатков можно отметить, что для высокой равномерности ультрафиолетовой обработки на ленте конвейера необходимо обеспечить высоту слоя преимущественно в одно - два зерна, что приводит к снижению поточности обработки.

Задача изобретения - повышение равномерности ультрафиолетового облучения семян.

Технический результат направлен на обеззараживание семян, а именно снижение общей микробной обсемененности, обеззараживание поверхности семян от плесени, грибков и стимуляцию ростковых процессов. Технический результат достигается тем, что семена при перемещении подвергаются одновременному облучению от ультрафиолетовых ламп сверху и снизу. Для обеспечения облучения семян снизу предусмотрено основание с бортиками выполненное из материала, пропускающего ультрафиолетовый спектр излучения, под основанием смонтированы ультрафиолетовые лампы.

Сущность изобретения заключается в том, что для реализации указанной задачи предлагаемая установка для стимуляции ростковых процессов в семенах перед посевом выполнена из бункера-дозатора, основания с бортиками, ультразвукового датчика, скребков, цепи, ведущей звездочки, ведомой звездочки, привода скребков, ременной передачи, ультрафиолетовых ламп, отражателей, системы управления, накопительного бункера, рамы.

Для возможности загрузки и дозированной подачи семян предусмотрен бункер-дозатор. Под бункером-дозатором расположено основание с бортиками. Для возможности контроля высоты слоя семян и управления подачей семян из бункера-дозатора на основание с бортиками предусмотрен ультразвуковой датчик. Для возможности перемещения семян на поверхности основания с бортиками предусмотрены скребки. Скребки неподвижно размещены на цепи. Для возможности вращения цепи со скребками предусмотрены ведущая звездочка и ведомая звездочка. Привод скребков соединен с ведущей звездочкой при помощи ременной передачи. Ультрафиолетовые лампы с отражателями установлены перпендикулярно основанию с бортиками. Ультрафиолетовые лампы установлены над основанием с бортиками и под ним. Ультрафиолетовые лампы выполнены с возможностью концентрировать весь поток излучения в зону обработки на слой семян снизу и сверху. Основание с бортиками выполнено из материала, пропускающего ультрафиолетовый спектр излучения. Для возможности управления скоростью перемещения семян на основании с бортиками, управления подачей семян из бункера-дозатора, контроля высоты слоя семян при помощи ультразвукового датчика предусмотрена система управления. Для сбора обработанных семян предусмотрен накопительный бункер. Устройство выполнено на раме.

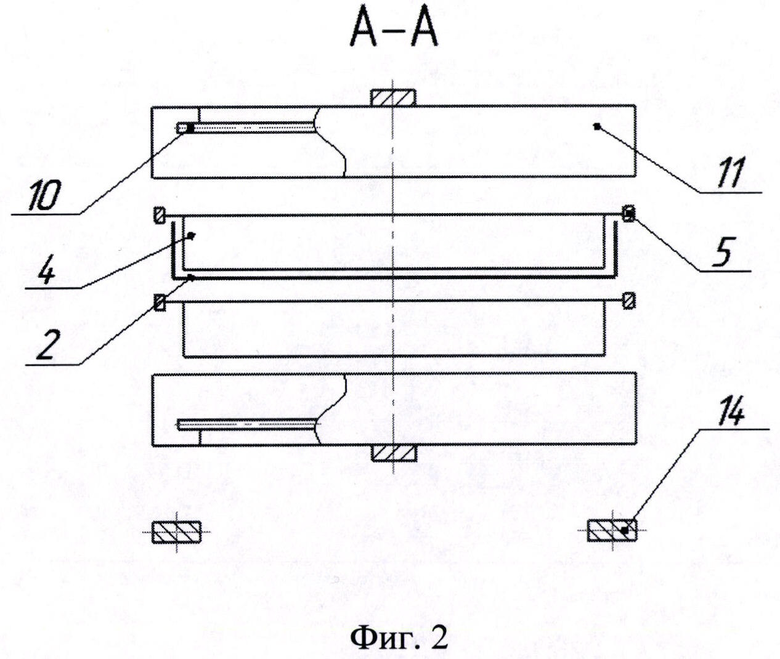

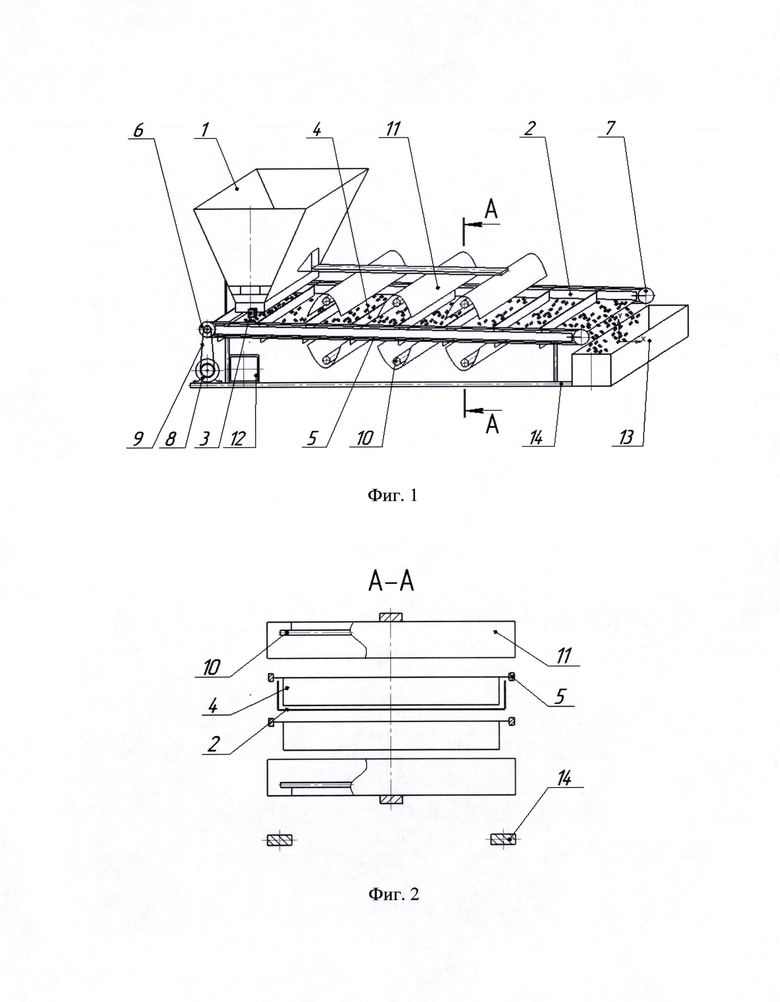

Установка для стимуляции ростковых процессов в семенах перед посевом будет понятна из следующего описания и прилагаемых чертежей. На фиг. 1 представлен общий вид установки для стимуляции ростковых процессов в семенах перед посевом. На фиг. 2 представлено сечение основания с бортиками.

Установка для стимуляции ростковых процессов в семенах перед посевом состоит из бункера-дозатора 1 (фиг. 1). Под бункером-дозатором 1 размещено основание с бортиками 2 (фиг. 1, 2). На бункере-дозаторе 1 (фиг. 1) размещен ультразвуковой датчик 3. Перемещение слоя семян по поверхности основания с бортиками 2 (фиг. 1, 2) осуществляется скребками 4. Скребки 4 размещены на цепи 5 которая в свою очередь перемещается на ведущей звездочке 6 (фиг. 1) и ведомой звездочке 7. Для вращения ведущей звездочки 6 используют привод скребков 8 и ременную передачу 9. Для возможности обеззараживания поверхности семян и стимуляции ростковых процессов предусмотрены ультрафиолетовые лампы 10 (фиг. 1, 2) с отражателями 11. Для возможности управления скоростью перемещения семян на основании с бортиками 2, управления подачей семян из бункера-дозатора 1 (фиг. 1), контроля высоты слоя семян на основании с бортиками 2 (фиг. 1, 2) при помощи ультразвукового датчика 3 (фиг. 1) предусмотрена система управления 12. Обрабатываемые семена перемещают от бункера-дозатора 1 до накопительного бункера 13, в период перемещения слой семян подвергается облучению сверху и снизу от ультрафиолетовых ламп 10 (фиг. 1, 2). Устройство выполнено на раме 14.

Установка для стимуляции ростковых процессов в семенах перед посевом работает следующим образом: на системе управления 12 (фиг. 1) оператор устанавливает высоту слоя семян, подаваемых из бункера-дозатора 1 и скорость перемещения семян на основании с бортиками 2 (фиг. 1, 2). Скорость перемещения семян на основании с бортиками 2 регулируют частотой вращения привода скребков 8 (фиг. 1). Высоту слоя семян на основании с бортиками 2 (фиг. 1, 2) регулируют при помощи ультразвукового датчика 3 (фиг. 1). В процессе работы установки семена из бункера-дозатора 1 подают на основание с бортиками 2 (фиг. 1, 2). При движении скребков 4 под бункером-дозатором (фиг. 1) образуется полость замкнутая с одной стороны скребками 4 (фиг. 1, 2), а с другой - основанием с бортиками 2, куда и подают семена из бункера-дозатора 1 (фиг. 1). Когда слой семян на основании с бортиками 2 (фиг. 1, 2) достигает установленного предела ультразвуковой датчик 3 (фиг. 1) подает сигнал на систему управления 12 от которой поступает сигнал на бункер-дозатор 1 и подача семян прекращается. Дальнейшее движение скребков 4 (фиг. 1, 2) перемещает насыпанную массу семян по основанию с бортиками 2 в направлении до накопительного бункера 13 (фиг. 1), при перемещении осуществляется ультрафиолетовая обработка семян. Дальнейшее движение скребков 4 (фиг. 1, 2) перемещает засыпанную полость с семенами из-под бункера-дозатора 1 (фиг. 1) и таким образом под ним образуется новая пустая полость. При нахождении пустой полости под бункером-дозатором 1 срабатывает ультразвуковой датчик 3, подается сигнал на систему управления 12 после чего семена начинают поступать из бункера-дозатора 1 на поверхность основания с бортиками 2 (фиг. 1, 2). При необходимости изменить уровень энергетической облученности в зоне обработки на основании с бортиками 2 оператор изменяет частоту вращения привода скребков 8 (фиг. 1), что влияет на скорость перемещения семян и соответственно длительность прохождения семенами зоны обработки под ультрафиолетовыми лампами 10 (фиг. 1, 2). После обработки семена готовы для последующей посадки или проращивания.

Предлагаемая установка для стимуляции ростковых процессов в семенах перед посевом обеспечивает повышение равномерности ультрафиолетового облучения семян за счет одновременной обработки слоя семян сверху и снизу.

Источники информации

1. RU 2728184 C1, А01С 1/00 1/00 (2006.01). Устройство для ультрафиолетовой обработки зерна перед проращиванием /С.В. Вендин, Ю.В. Саенко, Г.С. Походня [и др.]; заявитель и патентообладатель ФГБОУ ВО Белгородский ГАУ. - №2019131990: заявл. 09.10.2019: опубл. 28.07.2020, Бюл. №22.

2. RU 206252 U1, А01С 1/00 (2006.01). Устройство для ультрафиолетовой обработки семян / С.В. Вендин, В.Ю. Страхов, С.В. Килин [и др.]; заявитель и патентообладатель ФГБОУ ВО Белгородский ГАУ. - 2021116372, заявл. 04.06.2021; опубл. 02.09.2021, Бюл. №25.

3. RU 2792155 C1, А01С 1/02 (2006.01). Устройство для обеззараживания семян / С.В. Вендин, В.Ю. Страхов, Ю.В. Саенко [и др.]; заявитель и патентообладатель ФГБОУ ВО Белгородский ГАУ. - 2022107527, заявл. 21.03.2022; опубл. 17.03.2023, Бюл. №8.

4. RU 2751843 C1, А01С 1/00 (2006.01). Устройство для ультрафиолетовой обработки семян перед проращиванием / С.В. Вендин, Ю.В. Саенко, В.Ю. Страхов, [и др.]; заявитель и патентообладатель ФГБОУ ВО Белгородский ГАУ. - №2020140719: заявл. 09.12.2020: опубл. 19.07.2021, Бюл. №20.

5. RU 219453 U1, А01С 1/00 (2006.01). Устройство для ультрафиолетовой обработки семян ленточного типа / С.В. Вендин, В.Ю. Страхов, О.С. Кузьмина [и др.]; заявитель и патентообладатель ФГБОУ ВО Белгородский ГАУ. - №2023109120: заявл. 10.04.2023: опубл. 18.07.2023 Бюл. №20.

Изобретение относится к установкам для стимуляции ростковых процессов в семенах перед посевом. Установка содержит бункер-дозатор (1), основание с бортиками (2), размещенное под бункером-дозатором (1), на котором установлен ультразвуковой датчик (3), скрепки (4) для перемещения семян по основанию с бортиками (2), ультрафиолетовые лампы (10) с отражателями (11) и накопительный бункер (13). Устройство смонтировано на раме (14). Установка обеспечивает равномерную обработку семян. 2 ил.

Установка для стимуляции ростковых процессов в семенах перед посевом, содержащая смонтированные на раме бункер-дозатор, накопительный бункер, привод скребков, соединенный с ведущей звездочкой через ременную передачу, систему управления, отличающаяся тем, что под бункером-дозатором расположен ультразвуковой датчик и основание с бортиками из материала, пропускающего ультрафиолетовый спектр излучения, над основанием с бортиками и под ним размещены ультрафиолетовые лампы с отражателями, на поверхности основания с бортиками предусмотрены скребки, закрепленные на цепи с ведущей и ведомой звездочками.
