Шнековый погрузчик с электрофизической обработкой семян Российский патент 2025 года по МПК A01C1/00

Шнековый погрузчик с электрофизической обработкой семян относится к сельскому хозяйству и предназначен для обеззараживания поверхности и стимуляции прорастания семян. Устройство может быть использовано для обеззараживания семян при погрузке в транспортное средство перед посевом.

Известно устройство для ультрафиолетовой обработки зерна перед проращиванием [RU 2728184 C1, А01С 1/00 1/00 (2006.01), 28.07.2020]. Устройство содержит бункер, пульт управления, электропривод с редуктором, шнек, заслонку, кожух, крышку кожуха, ультрафиолетовую лампу, отражающее покрытие, отсек выгрузки и раму.

К недостаткам устройства можно отнести низкую равномерность ультрафиолетовой обработки зерна при перемещении массы шнеком.

Известно устройство для ультрафиолетовой обработки семян перед проращиванием [RU 2751843 C1, А01С 1/00 (2006.01), 19.07.2021]. Устройство состоит из бункера-дозатора, электропривода, шнека, ребер, кожуха, ультрафиолетовой лампы, параболического отражателя, отсека выгрузки, цепной передачи и рамы.

К недостаткам устройства можно отнести работу в одном режиме с фиксированной частотой вращения шнека, при этом отсутствует возможность управлять скоростью перемещения облучаемой массы семян при обработке.

К наиболее близким аналогам можно отнести устройство для предпосевной обработки и погрузки семян [RU 218216 U1, А01С 1/00 (2006.01), 16.05.2023] и устройство для ультрафиолетовой обработки при погрузке семян [RU 218681 U1, А01С 1/00 (2006.01), 06.06.2023]. Конструкция и принцип действия обоих устройств схож. Устройства включают в себя бункер, мотор-редуктор, шнек, кожух, зону выгрузки, ультрафиолетовые лампы, параболические отражатели, окна, натяжные защелки, раму, колеса, опору с колесом, трос с крепежами, пульт управления.

При работе устройств в зоне обработки проходит большая масса семян и поток ультрафиолетового излучения через окна доходит только до верхних слоев семян, при этом в глубине семена остаются необработанными, что является существенным недостатком.

Задача изобретения - обеспечение управляемого процесса обработки семян энергией ультрафиолетового излучения в процессе погрузки с возможностью параллельного облучения двух потоков с разной энергетической облученностью.

Технический результат направлен на обеззараживание семян, а именно снижение общей микробной обсемененности, обеззараживание поверхности семян от плесени, грибков и стимуляцию ростковых процессов. Технический результат достигается тем, что семена параллельно поступают по двум независимым шнековым транспортерам, скорость перемещения на каждом из которых имеет независимую регулировку. Между кожухами шнековых транспортеров расположены ультрафиолетовые лампы излучение от которых поступает на семена через окна в кожухах.

Сущность изобретения заключается в том, что для реализации указанной задачи предлагаемый шнековый погрузчик с электрофизической обработкой семян выполнен из бункера, перегородки, первого мотор-редуктора, второго мотор-редуктора, первого шнека, второго шнека, лопаток, кожуха первого шнека, кожуха второго шнека, зоны выгрузки, ультрафиолетовых ламп, отражающих экранов, окон, защитных экранов, направляющих, рамы, колес, опоры с колесом, троса с крепежами, пульта управления.

Сущность изобретения заключается в том, что для реализации указанной задачи предлагаемое устройство выполнено из бункера с перегородкой внутри. Под бункером расположен первый мотор-редуктор и второй мотор-редуктор обеспечивающий вращение первого шнека и второго шнека соответственно. Лопатки между витками первого шнека и второго шнека обеспечивают постоянное перемешивание массы семян от стержня шнека к кожуху первого шнека и кожуху второго шнека соответственно. Для захвата семян часть первого шнека и второго шнека расположены в бункере. На участке первого шнека и второго шнека размещенных в бункере отсутствуют лопатки. Первый шнек и второй шнек необходимы для перемещения семян из бункера в зону выгрузки. В зоне УФ-1, УФ-2, и УФ-3 между кожухом первого шнека и кожухом второго шнека размещены ультрафиолетовые лампы с отражающими экранами. На поверхности кожуха первого шнека и кожуха второго шнека закреплены окна, выполненные из материала, пропускающего ультрафиолетовое излучение. На каждом кожухе по три окна, каждое их которых оборудовано защитным экраном. Защитный экран установлен в направляющих и может находится в открытом положении, когда он не препятствует прохождению ультрафиолетового излучения от ультрафиолетовой лампы и закрытом положении, когда защитный экран препятствует прохождению ультрафиолетового излучения. Для замены или очистки ультрафиолетовых ламп отражающие экраны выполнены с возможностью открывания. Конструкция смонтирована на раме. Для перемещения устройства для ультрафиолетовой обработки при погрузке семян на раме смонтированы колеса. Для снижения нагрузки на кожух первого шнека и кожух второго шнека предусмотрена опора с колесом и трос с крепежами. Для возможности включения ультрафиолетовых ламп, запуска первого мотор-редуктора, и второго мотор-редуктора, изменения частоты вращения первого шнека и второго шнека предусмотрен пульт управления.

Шнековый погрузчик с электрофизической обработкой семян будет понятен из следующего описания и прилагаемых чертежей.

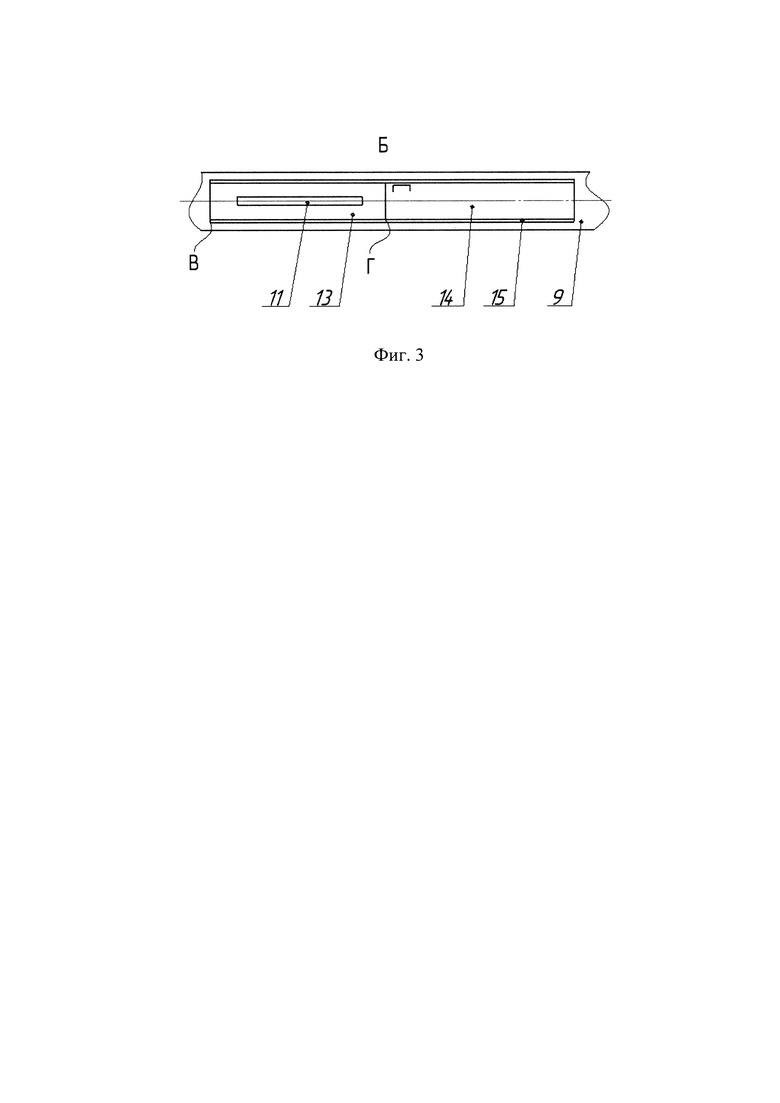

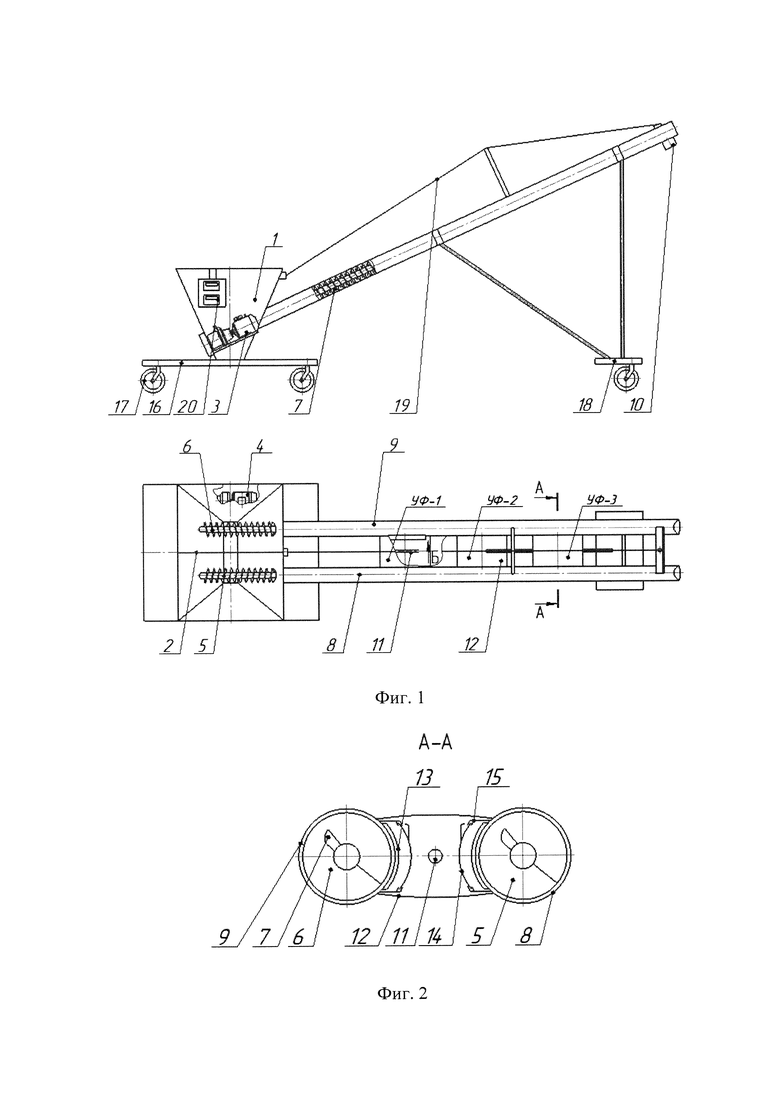

На фиг. 1 представлен общий вид шнекового погрузчика с электрофизической обработкой семян. На фиг. 2 приведено сечение кожуха в зоне обработки семян ультрафиолетовым излучением. На фиг. 3 приведен местный вид на участок кожуха второго шнека.

Для возможности загрузки семян предусмотрен бункер 1 (фиг. 1) с перегородкой 2 для разделения на два отсека. Два отсека предусмотрены для исключения перемешивания при загрузке семян различных культур. Перегородка 2 выполнена с возможностью извлечения из бункера 1 для обеспечения единой емкости при обработке культуры одного вида. Под бункером 1 расположены первый мотор-редуктор 3 и второй мотор-редуктор 4 обеспечивающие вращение первого шнека 5 (фиг. 1, 2) и второго шнека 6 соответственно. Между витками первого шнека 5 и второго шнека 6 предусмотрены лопатки 7. Первый шнек 5 расположен в кожухе первого шнека 8, второй шнек 6 расположен в кожухе второго шнека 9 (фиг. 1, 2, 3). Кожух первого шнека 8 (фиг. 1, 2) и кожух второго шнека 9 (фиг. 1, 2, 3) оборудован зоной выгрузки 10 (фиг. 1). Между кожухом первого шнека 8 (фиг. 1, 2) и кожухом второго шнека 9 (фиг. 1, 2, 3) размещены ультрафиолетовые лампы 11 с отражающими экранами 12 (фиг. 1, 2). Ультрафиолетовые лампы И (фиг. 1, 2, 3) на участках УФ-1, УФ-2, и УФ-3 выполнены с возможностью одновременного излучения через окна 13 (фиг. 2, 3) на семена, перемещаемые первым шнеком 5 (фиг. 1, 2) в кожухе первого шнека 8 и на семена, перемещаемые вторым шнеком 6 в кожухе второго шнека 9 (фиг. 1, 2, 3). Каждое окно 13 (фиг. 2, 3) оборудовано защитным экраном 14, смонтированном в направляющих 15. Конструкция смонтирована на раме 16 (фиг. 1). Перемещение устройства осуществляется посредством колес 17 расположенных на раме 16. Для возможности снижения нагрузки на кожух первого шнека 8 (фиг. 1, 2) и кожух второго шнека 9 (фиг. 1, 2, 3) при работе устройства предусмотрена опора с колесом 18 (фиг. 1) и трос с крепежами 19. На бункере 1 смонтирован пульт управления 20.

Шнековый погрузчик с электрофизической обработкой семян работает следующим образом: при обработке семян одной культуры оператор извлекает перегородку 2 (фиг. 1) из бункера 1 для обеспечения единой емкости и подает семена. При обработке семян различных культур оператор оставляет перегородку 2 в бункере 1 и в каждый отсек подает необходимые семена. Устройство позволяет проводить одновременную обработку семян, перемещаемых первым шнеком 5 (фиг. 1, 2) в кожухе первого шнека 8 и вторым шнеком 6 в кожухе второго шнека 9 (фиг.1, 2, 3) с одинаковой и различной энергетической облученностью. При необходимости обработки семян, перемещаемых в кожухе первого шнека 8 (фиг. 1, 2) и кожухе второго шнека 9 (фиг. 1, 2, 3) с различной энергетической облученностью оператор задает различную частоту вращения первого шнека 5 (фиг. 1, 2) и второго шнека 6, а также может закрывать отдельные защитные экраны 14 (фиг. 2, 3) для препятствования прохождению потока излучения через окна 13.

При необходимости обработки семян, перемещаемых в кожухе первого шнека 8 (фиг. 1, 2) и кожухе второго шнека 9 (фиг. 1, 2, 3) с одинаковой энергетической облученностью оператор задает одинаковую частоту вращения первого шнека 5 (фиг. 1, 2) и второго шнека 6 и устанавливает защитные экраны 14 (фиг. 2, 3) на кожухе первого шнека 8 (фиг.1, 2) и кожухе второго шнека 9 (фиг. 1, 2, 3) в одинаковом положении. Возможные варианты установки защитных экранов 14 (фиг. 2, 3) при обработке семян с одинаковой энергетической облученностью: защитные экраны 14 на участках УФ-1, УФ-2, и УФ-3 находятся в открытом положении; защитные экраны 14 на участках УФ-1 и УФ-2 находятся в открытом положении, а защитные экраны 14 на участке УФ-3 находятся в закрытом положении; защитные экраны 14 на участке УФ-1 находятся в открытом положении, а защитные экраны 14 на участках и УФ-2 и УФ-3 находятся в закрытом положении.

В процессе движения семян в кожухе первого шнека 8 (фиг. 1, 2) и кожухе второго шнека 9 (фиг. 1, 2, 3) от ультрафиолетовых ламп 11 на семена направляют поток излучения через окна 13 (фиг. 2, 3) и в результате осуществляют обеззараживание и стимуляцию ростковых процессов в семенах. После прохождения участков УФ-1, УФ-2, и УФ-3 массу семян перемещают до зоны выгрузки 10 (фиг. 1) и далее в транспортное средство или резервуары для временного хранения.

Предлагаемый шнековый погрузчик с электрофизической обработкой семян обеспечивает управляемый процесса обработки семян энергией ультрафиолетового излучения с возможностью параллельного облучения двух потоков с разной энергетической облученностью, за счет независимого управления частотой вращения первого и второго шнека.

Источники информации

1. RU 2728184 C1, А01С 1/00 1/00 (2006.01). Устройство для ультрафиолетовой обработки зерна перед проращиванием / С.В. Вендин, Ю.В. Саенко, Г.С. Походня [и др.]; заявитель и патентообладатель ФГБОУ ВО Белгородский ГАУ. №2019131990: заявл. 09.10.2019: опубл. 28.07.2020, Бюл. №22.

2. RU 2751843 С1, А01С 1/00 (2006.01). Устройство для ультрафиолетовой обработки семян перед проращиванием / С.В. Вендин, Ю.В. Саенко, В.Ю. Страхов, [и др.]; заявитель и патентообладатель ФГБОУ ВО Белгородский ГАУ. - №2020140719: заявл. 09.12.2020: опубл. 19.07.2021, Бюл. №20.

3. RU 218216 U1, А01С 1/00 (2006.01). Устройство для предпосевной обработки и погрузки семян / С.В. Вендин, В.Ю. Страхов, О.С Кузьмина, Д.Н. Клесов; заявитель и патентообладатель ФГБОУ ВО Белгородский ГАУ. - №2023104803: заявл. 01.03.2023: опубл. 16.05.2023, Бюл. №14.

4. RU 218681 U1, А01С 1/00 (2006.01). Устройство для ультрафиолетовой обработки при погрузке семян / С.В. Вендин, В.Ю. Страхов, Ю.В. Саенко; заявитель и патентообладатель ФГБОУ ВО Белгородский ГАУ. -№2023110223: заявл. 20.04.2023: опубл. 06.06.2023, Бюл. №16.

Шнековый погрузчик с электрофизической обработкой семян относится к сельскому хозяйству и предназначен для обеззараживания поверхности и стимуляции прорастания семян. Погрузчик может быть использован для обеззараживания семян при погрузке в транспортное средство перед посевом. Шнековый погрузчик включает раму с колесами, закрепленные на ней бункер с перегородкой и пульт управления, шнек в кожухе с окнами и ультрафиолетовые лампы с отражающими экранами, опору с колесом, трос с крепежами. Кроме того, он имеет второй шнек, при этом первый и второй шнек смонтированы в отдельных кожухах и имеют независимые мотор-редукторы с возможностью управления частотой вращения. Между витками первого и второго шнека закреплены лопатки, причем на участках первого шнека и второго шнека, размещенных в бункере, лопатки отсутствуют. При этом окна с защитными экранами в направляющих закреплены на поверхности кожуха первого шнека и кожуха второго шнека, а ультрафиолетовые лампы с отражающими экранами смонтированы между окнами шнеков. Изобретение обеспечивает управляемый процесс обработки семян энергией ультрафиолетового излучения с возможностью параллельного облучения двух потоков семян с разной энергетической облученностью за счет независимого управления частотой вращения первого и второго шнека. 3 ил.

Шнековый погрузчик с электрофизической обработкой семян, включающий раму с колесами, закрепленные на ней бункер с перегородкой и пульт управления, шнек в кожухе с окнами и ультрафиолетовые лампы с отражающими экранами, опору с колесом, трос с крепежами, отличающийся тем, что имеет второй шнек, при этом первый и второй шнек смонтированы в отдельных кожухах и имеют независимые мотор-редукторы с возможностью управления частотой вращения, кроме того, между витками первого и второго шнека закреплены лопатки, причем на участках первого шнека и второго шнека, размещенных в бункере, лопатки отсутствуют, при этом окна с защитными экранами в направляющих закреплены на поверхности кожуха первого шнека и кожуха второго шнека, а ультрафиолетовые лампы с отражающими экранами смонтированы между окнами шнеков.
