Система генерации компрессионной пены, содержащей отработанные выхлопные газы Российский патент 2025 года по МПК A62D1/02 A62C31/12

Область техники, к которой относится изобретение

Изобретение относится к противопожарной технике, в частности к средствам получения компрессионной пены для повышения эффективности тушения очагов пожаров малой площади.

Уровень техники

Известен пеноаккумулятор для тушения горящего спирта безводной огнетушащей пеной, образуемой маслом, кислотой и порошком бикарбоната, отличающийся тем, что для эжектирующей кислоту жидкости предназначен резервуар, внутри которого расположен раструб для подвода под напором воды, служащей для вытеснения эжектирующей жидкости (патент SU 52421 А1, заявка 191148 от 07.04.1936, опубл. 31.01.1938, Лауман Ю.Ю., Мажаев И.И.).

Недостатком данного устройства является необходимость заправки маслом, кислотой и порошком бикарбоната, в то время как предлагаемое техническое решение позволяет использовать в качестве дисперсной фазы отработанные газы, выделяемые ДВС пожарного автомобиля.

Известен пожарный автомобиль, содержащий базовое шасси, устройство подачи воздуха и баллон раствора пенообразователя, связанный с устройством подачи пены в очаг пожара для генерации быстротвердеющей компрессионной пены, отличающийся тем, что система генерации быстротвердеющей компрессионной пены, совместно с устройством подачи пены в очаг пожара, представлена в виде модульных блоков, выполненных с возможностью установки их на кузове автомобиля и содержащих каждый блок - устройство подачи воздуха в виде баллона со сжатым воздухом, через канал подачи связанный с баллоном раствора пенообразователя, содержащего шаровой пыж из упругого материала, плавающий на поверхности раствора, дополнительный баллон со сжатым газом, канал выпуска которого, также как и канал выпуска баллона раствора пенообразователя, соединены каждый, через один из соответствующих спаренных рукавов высокого давления рукавной линии, с устройством подачи пены в очаг пожара, выполненным в виде пеногенератора (патент RU 2721193 С1, заявка 2019127922 от 05.09.2019, опубл. 18.05.2020, бюл. №14, Абдурагимов И.М., Абдурагимов А.И., Абдурагимова Т.И., Чащина Е.П., Баев С.Н.).

Известна мобильная установка пожаротушения с генерированием пены компрессионным способом, содержащая смесительную камеру, к выходу которой присоединено устройство подачи пены в очаг пожара, и соединенные трубопроводами со входом смесительной камеры систему подачи воды, включающую насос подачи воды и привод насоса подачи воды, систему подачи пенообразующего концентрата, включающую пенный насос и привод пенного насоса, а также систему подачи воздуха, включающую воздушный компрессор и привод воздушного компрессора, отличающаяся тем, что трубопровод подачи воды, соединяющий насос подачи воды и смесительную камеру, снабжен расходометром воды, дроссельной задвижкой с электроприводом и обратным клапаном, а также электронным блоком управления дроссельной задвижкой, при этом вход блока управления дроссельной задвижкой электрически связан с выходом расходомера воды, а выход блока управления дроссельной задвижкой электрически связан с входом электропривода дроссельной задвижки (патент RU 2663398 С1, заявка 2017120827 от 14.06.2017, опубл. 03.08.2018, бюл. №22, Бурдин А.М.).

Общим недостатком рассмотренных устройств является отсутствие возможности отбора отработанных газов из выхлопного тракта пожарного автомобиля для использования их в качестве дисперсной фазы огнетушащей пены.

В качестве прототипа выбрана система пожаротушения компрессионной пеной NATISK, разработанная ЗПА «Спецавтотехника» (https://natisk-system.ru/about_natisk). Система включает в себя емкость для пенообразователя, баллон для сжатого воздуха, емкость с раствором, ствол для подачи компрессионной пены, напорный патрубок и патрубок для заправки водой.

Недостатком системы NATISK так же является отсутствие возможности отбора отработанных газов из выхлопного тракта пожарного автомобиля для использования их в качестве дисперсной фазы огнетушащей пены.

Описание изобретения

Технической задачей заявляемого изобретения является повышение огнетушащего эффекта компрессионной пены за счет заполнения ее выхлопными газами автомобиля.

Суть работы заявляемой системы состоит в частичном отборе отработанных газов из выхлопного тракта автомобиля 1 и закачке их с помощью компрессора 4 в ресивер 7 для последующего использования в целях получения газонаполненной компрессионной пены.

Замена воздуха в пузырьках пены на негорючие выхлопные газы позволит снизить концентрацию окислителя в зоне горения при разрушении пены, а также усилить огнетушащий эффект разбавления.

При запуске двигателя автомобиля 2 одновременно запускается компрессор 4, нагнетающий отработанные выхлопные газы из выхлопного тракта автомобиля 1 в ресивер 7. Неиспользованные отработанные выхлопные газы выбрасываются в атмосферу. Давление в ресивере контролируют с помощью манометра 6. При достижении предельно допустимого давления компрессор 4 отключается.

В пенобак 8 по трубе 9 подается раствор пенообразователя и отработанные выхлопные газы под давлением для получения газонаполненной компрессионной пены. При тушении пожара компрессионную пену через ствол 10 подают в очаг.

Краткое описание чертежа

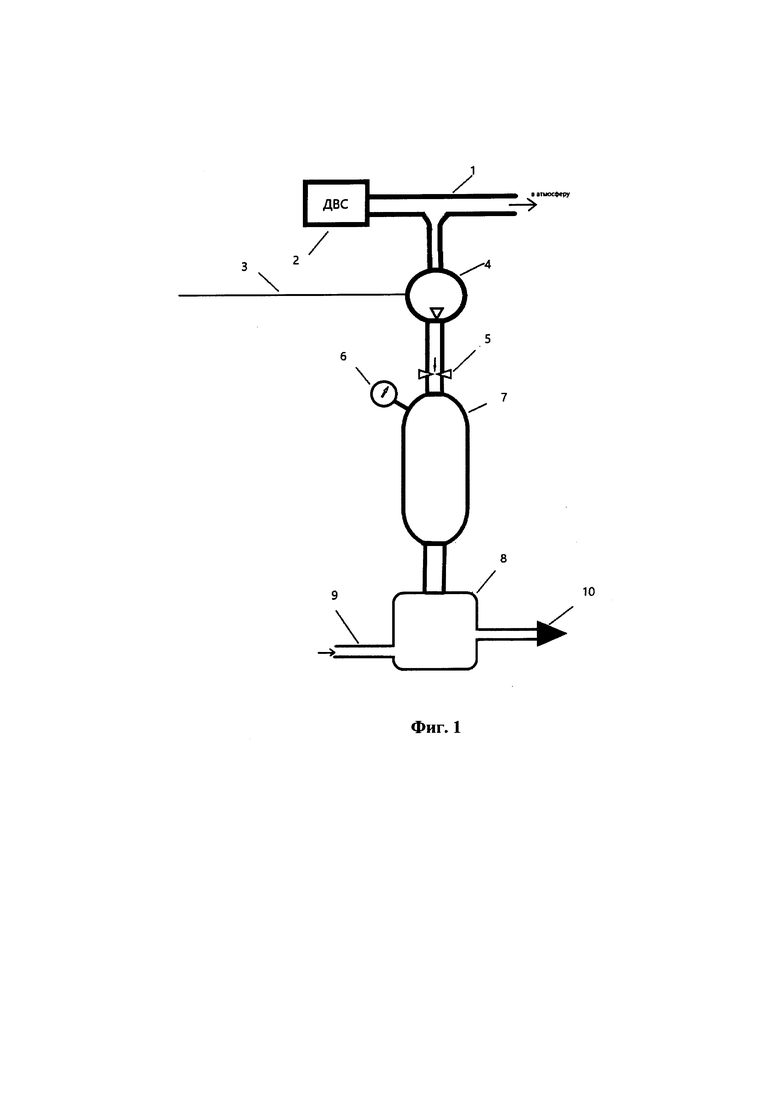

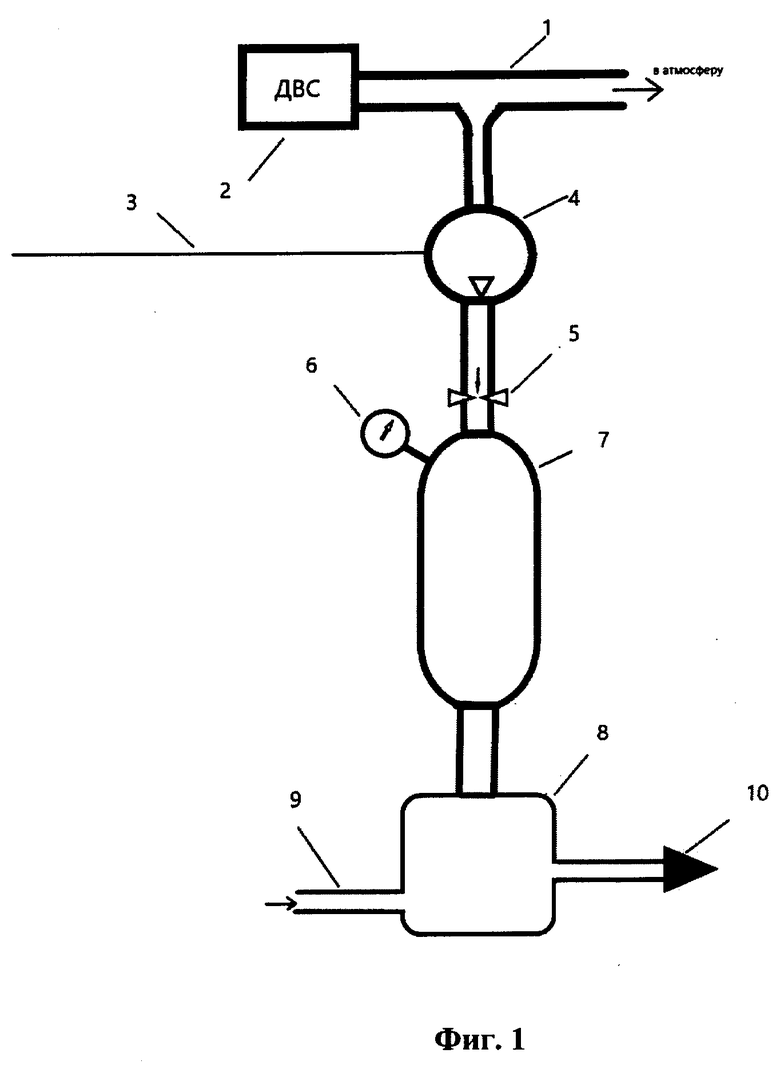

На фигуре 1 представлена схема изобретения. Цифрами обозначены: 1 - выхлопной тракт автомобиля; 2 - двигатель внутреннего сгорания; 3 - провода подключения компрессора к зажиганию автомобиля; 4 - компрессор для отбора выхлопных газов и закачки в ресивер; 5 - обратный клапан; 6 - манометр для контроля давления выхлопных газов в ресивере; 7 - ресивер; 8 - пенобак для компрессионной пены; 9 - трубопровод для подачи раствора пенообразователя; 10 - ствол для подачи компрессионной пены.

Изобретение относится к противопожарной технике, в частности к средствам получения компрессионной пены для повышения эффективности тушения очагов пожаров малой площади. Система генерации компрессионной пены, содержащей отработанные выхлопные газы из выхлопной трубы автомобиля, предусматривает последующее использование их в качестве газовой дисперсной фазы компрессионной пены. Система содержит подключенный проводами к системе зажигания автомобиля компрессор для отбора выхлопных газов и закачки их в ресивер. Ресивер оснащен манометром и связан с пенобаком для компрессионной пены, который связан с трубопроводом для подачи раствора пенообразователя и стволом для подачи компрессионной пены. Между компрессором и ресивером расположен обратный клапан. Обеспечивается повышение огнетушащего эффекта компрессионной пены за счет заполнения ее выхлопными газами автомобиля. 1 ил.

Система генерации компрессионной пены, содержащей отработанные выхлопные газы из выхлопной трубы автомобиля с последующим использованием их в качестве газовой дисперсной фазы компрессионной пены, отличающаяся тем, что содержит подключенный проводами к системе зажигания автомобиля компрессор для отбора выхлопных газов и закачки их в ресивер, оснащенный манометром и связанный с пенобаком для компрессионной пены, который связан с трубопроводом для подачи раствора пенообразователя и стволом для подачи компрессионной пены, при этом между компрессором и ресивером расположен обратный клапан.
