Пистолет, замаскированный под мобильный телефон Российский патент 2025 года по МПК F41C9/02 F41A11/04

Область техники

Изобретение относится к скрытому огнестрельному оружию для самообороны, замаскированному под телефон.

Уровень техники

В настоящее время известно огнестрельное оружие, внешне похожее на телефон, в частности по патенту с названием Pocket-carried handgun, США номер US 2017/0045329 A1, 2017 г. Однако оно имеет следующие недостатки, выделяется спусковой крючок и отверстия для удержания оружия в руках, явно виден канал ствола, что выдает в изобретении огнестрельное оружие и также позволяет пыли и мусору попадать в ствол. При стрельбе данное оружие возможно удерживать только несколькими пальцами, а не всей рукой, что может сказываться на эффективности и точности стрельбы.

Наиболее близкой по технической сущности предлагаемому оружию является огнестрельное оружие Ideal conceal, известное по патенту с названием Concealable firearm, США номер US 2021/0156642 A1, 2021 г.

Данная конструкция содержит ствольную коробку, спусковой крючок, ударно-спусковой механизм, ствол, рукоятку для удержания.

Основным недостатком данной конструкции является открытый канал ствола, что выдает в изобретении огнестрельное оружие и позволяет попадать в канал ствола мусору и пыли. Также раскрытие пистолета для произведения стрельбы трудно осуществить одной рукой за короткое время, а фиксация рукоятки в открытом положении не обеспечивает полной жесткости конструкции и при стрельбе есть риск, что рукоятка начнет складываться и оружие будет в положении между закрытым и открытым.

Раскрытие сущности изобретения

Основными задачами, на решение которых направлено предлагаемое устройство является скрытие элементов конструкции, которые могут выдать что устройство является огнестрельным оружием, таких как канал ствола и спусковой крючок, возможность быстрого раскрытия оружия из сложенного состояния в открытое (боевое) и возможность быстрого раскрытия оружия из сложенного состояния в открытое (боевое) одной рукой.

Поставленные цели достигаются тем, что в оружии, содержащем ствольную коробку, спусковой крючок, ударно-спусковой механизм, ствол, рукоятку для удержания, рукоятка удержания выполнена в виде крышки, которая может сдвигаться своими выступами по пазам в ствольной коробке. Для фиксации рукоятки в закрытом положении используется кнопка. При нажатии на кнопку рукоятка-крышка под действием сжатой пружины открывается. Осуществить открытие оружия возможно одной рукой по нажатию пальцем на кнопки раскрытия. Открытие пистолета происходит быстро, открывая доступ к спусковому крючку и открывая канал(ы) ствола(ов).

Краткое описание чертежей

Принцип работы данного оружия поясняется рисунками, на которых показано:

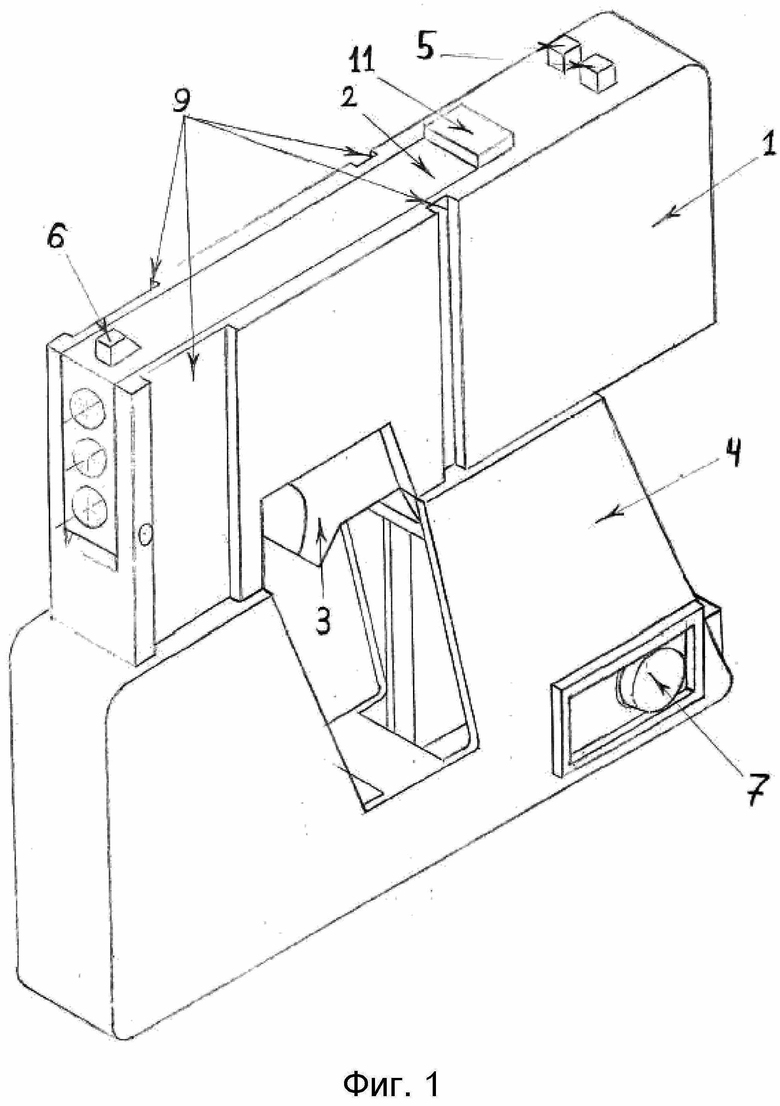

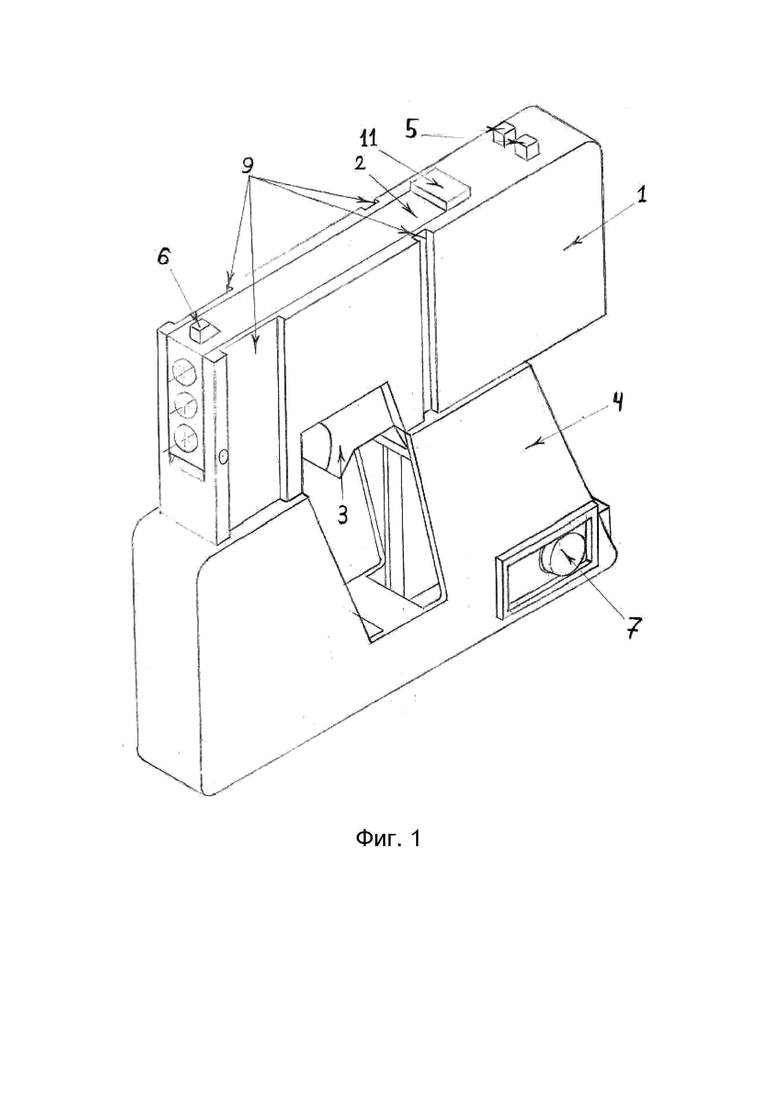

• Фиг. 1 вид скрытого пистолета в аксонометрии, соответствии с вариантом осуществления изобретения в его боевой (открытой) конфигурации.

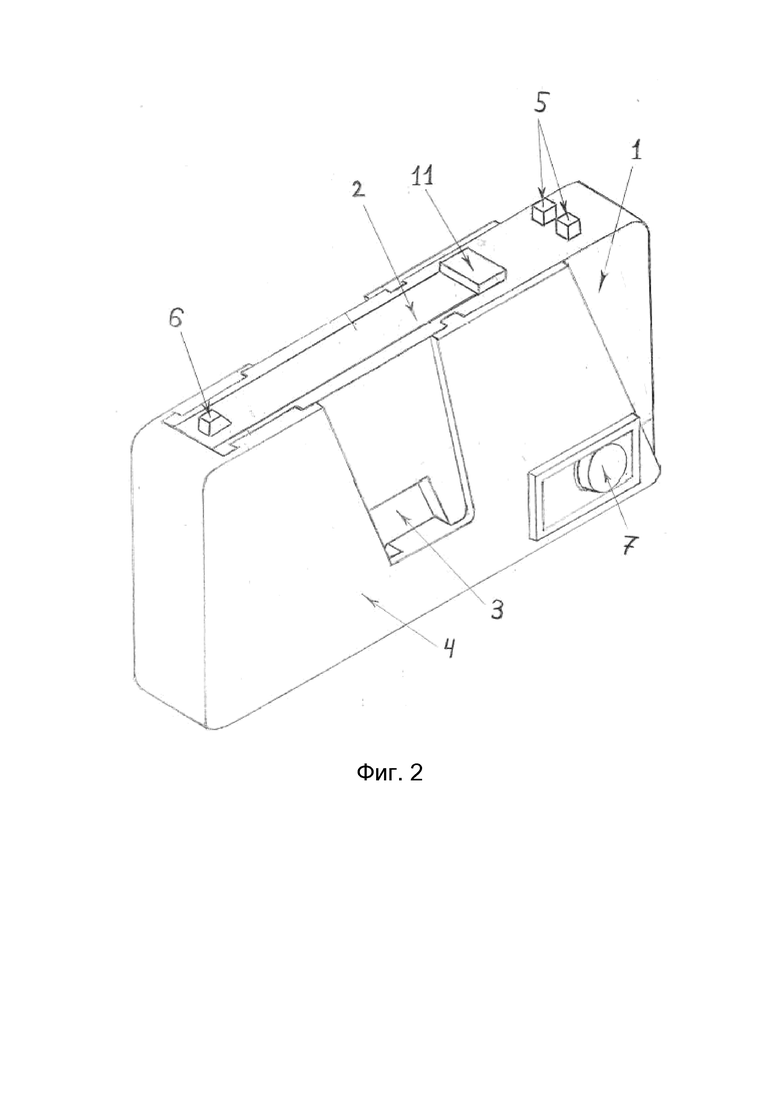

• Фиг. 2 вид скрытого пистолета в аксонометрии, в соответствии с вариантом осуществления изобретения в его походной (закрытой) конфигурации.

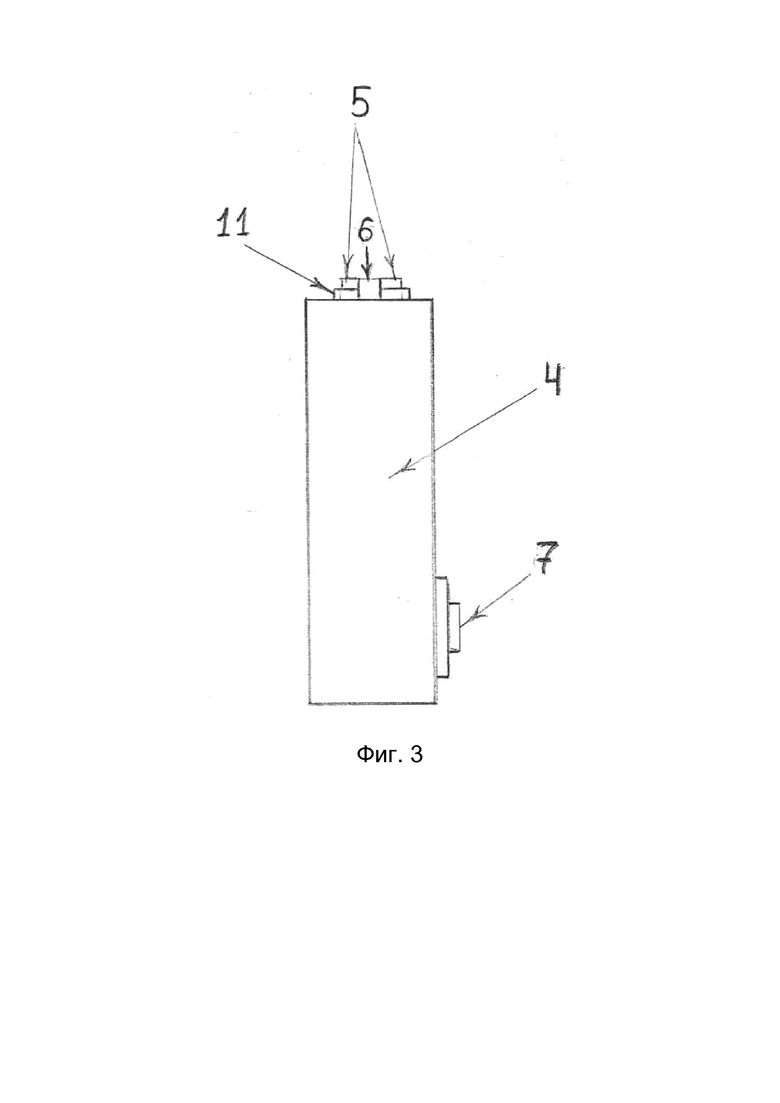

• Фиг. 3 вид скрытого пистолета спереди в соответствии с вариантом осуществления изобретения в его походной (закрытой) конфигурации.

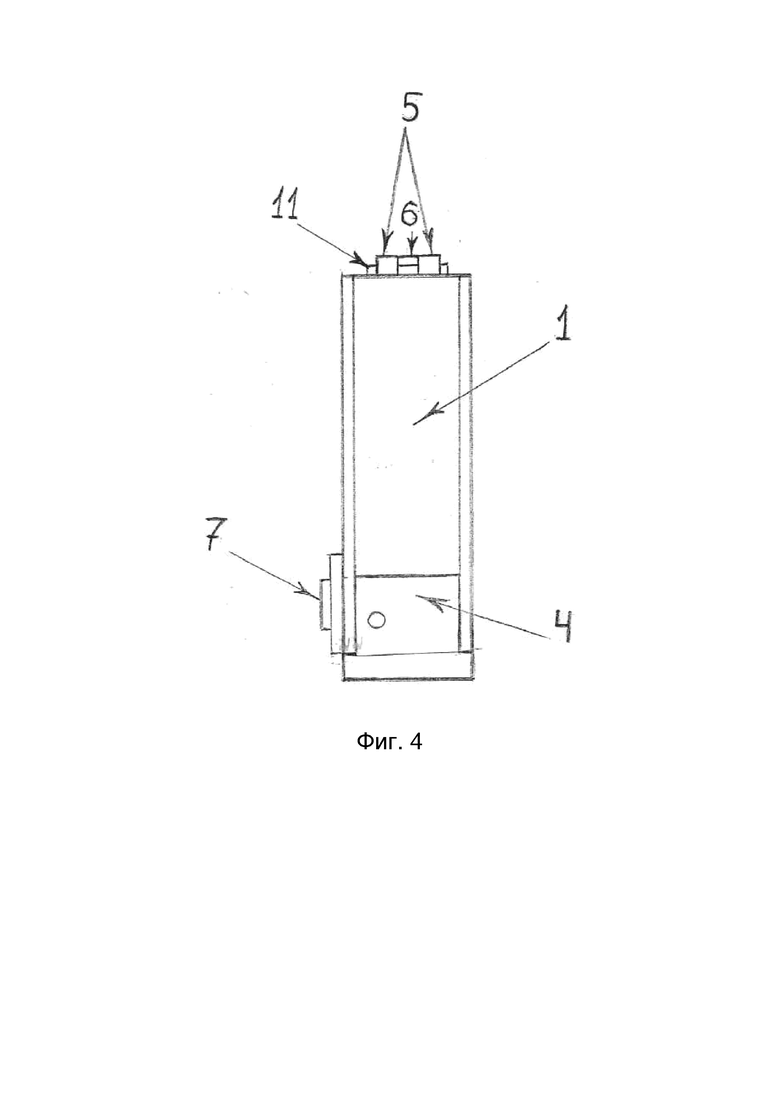

• Фиг. 4 вид скрытого пистолета сзади в соответствии с вариантом осуществления изобретения в его походной (закрытой) конфигурации.

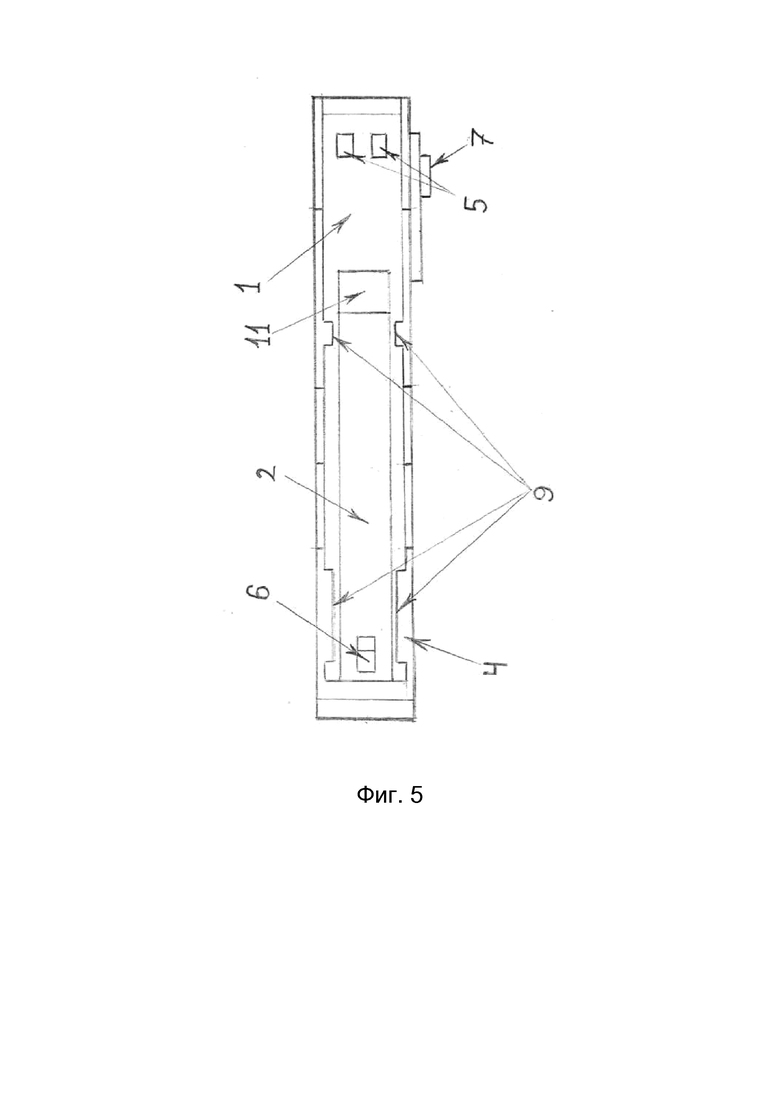

• Фиг. 5 вид сверху скрытого пистолета в соответствии с вариантом осуществления изобретения в его походной (закрытой) конфигурации.

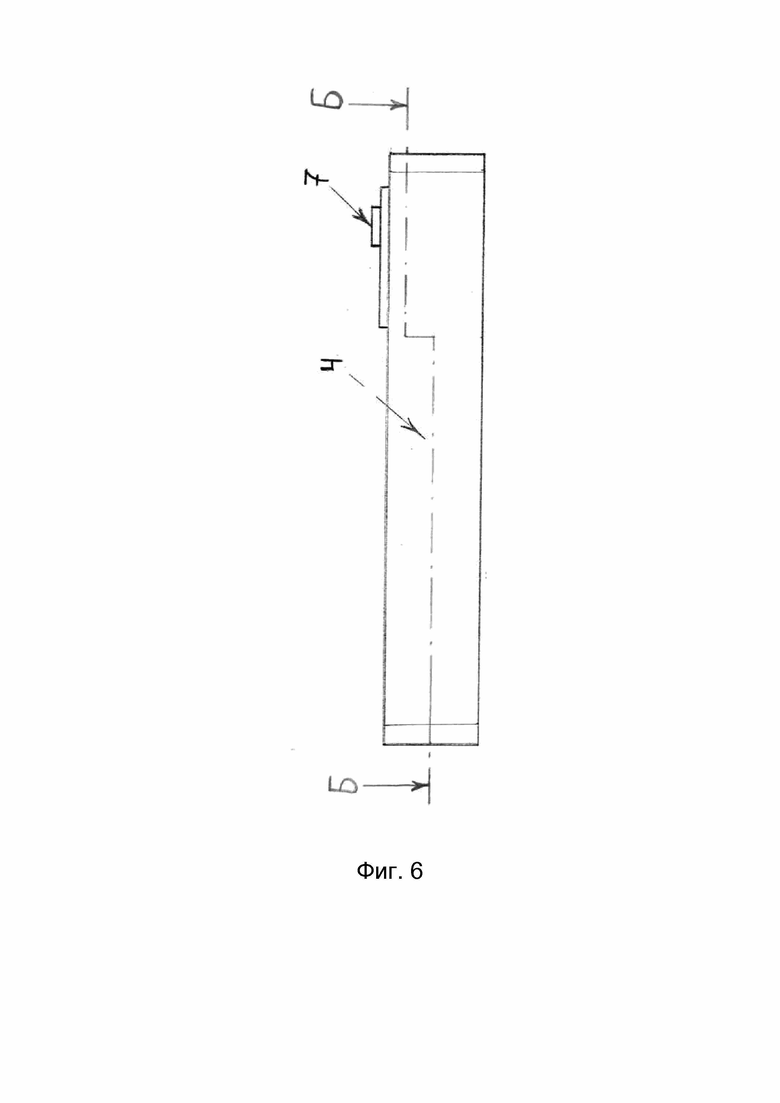

• Фиг. 6 вид снизу скрытого пистолета в соответствии с вариантом осуществления изобретения в его походной (закрытой) конфигурации.

• Фиг. 7 вид справа сбоку скрытого пистолета в соответствии с вариантом осуществления изобретения в его походной (закрытой) конфигурации.

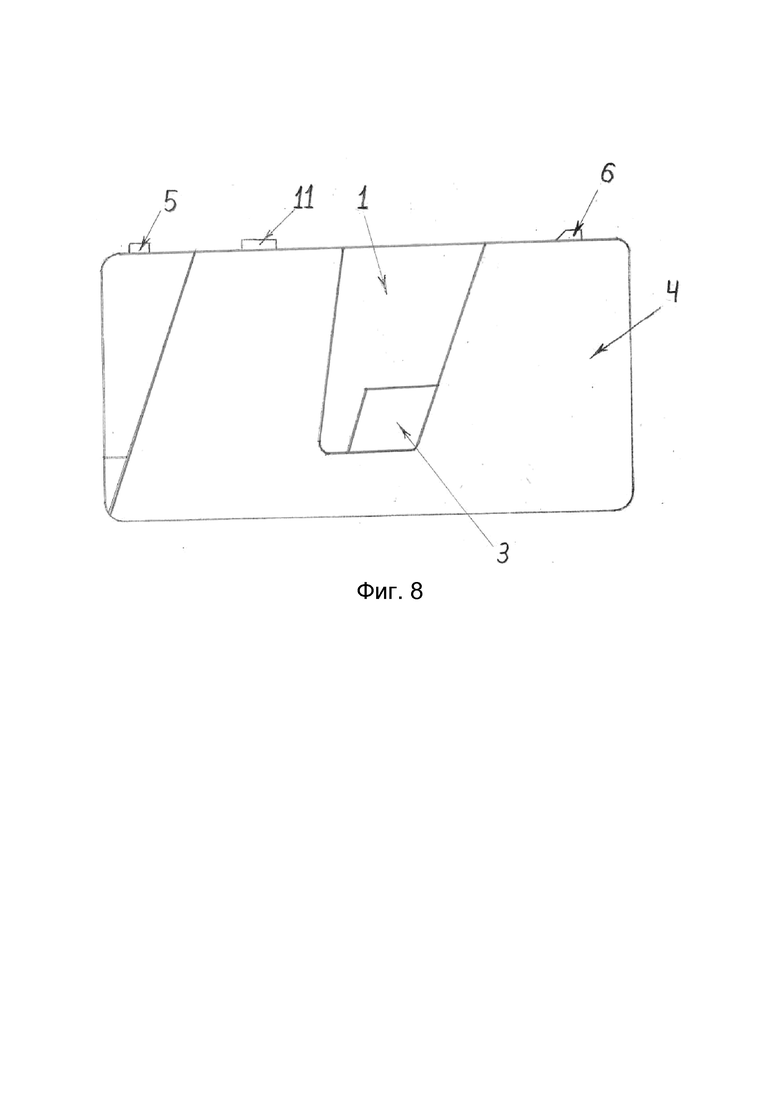

• Фиг. 8 вид слева сбоку скрытого пистолета в соответствии с вариантом осуществления изобретения в его походной (закрытой) конфигурации.

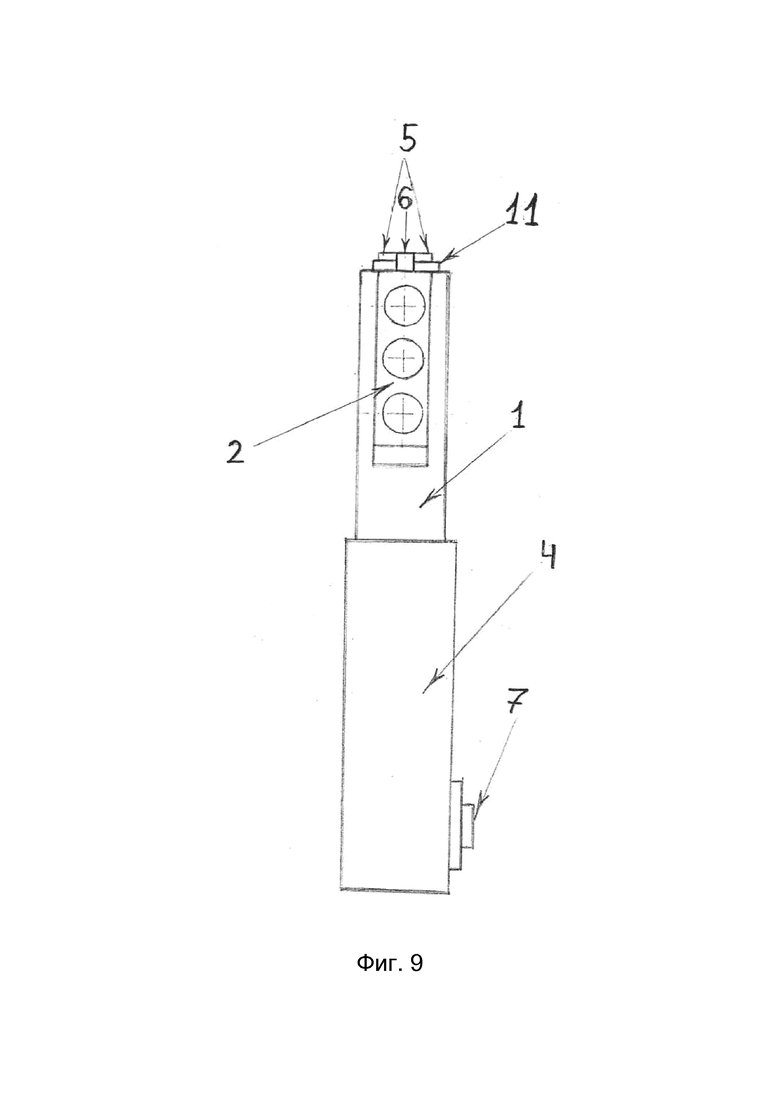

• Фиг. 9 вид скрытого пистолета спереди в соответствии с вариантом осуществления изобретения в его боевой (открытой) конфигурации.

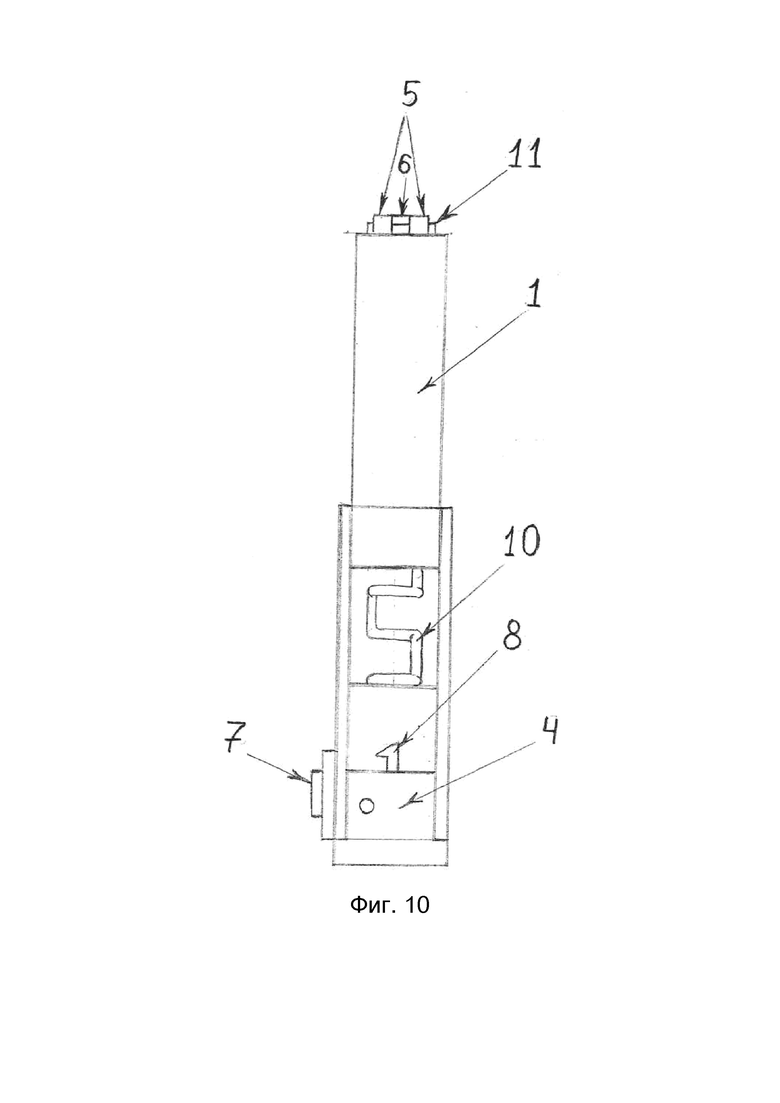

• Фиг. 10 вид сзади скрытого пистолета в соответствии с вариантом осуществления изобретения в его боевой (открытой) конфигурации.

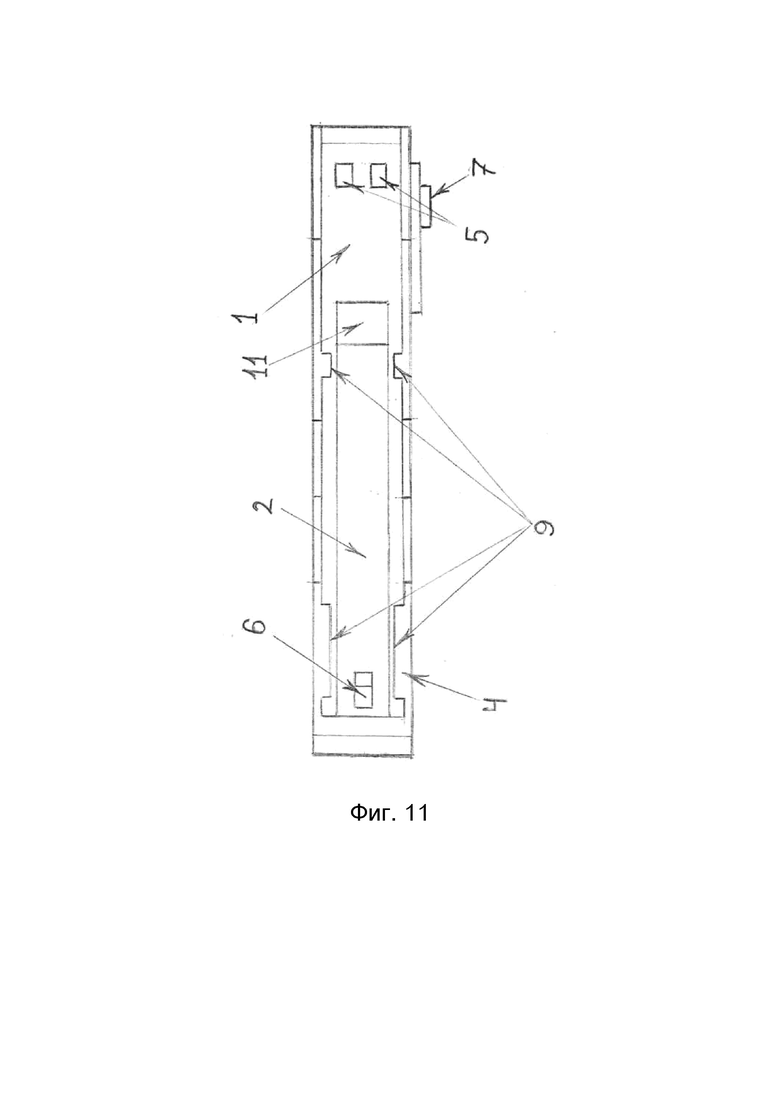

• Фиг. 11 вид сверху скрытого пистолета в соответствии с вариантом осуществления изобретения в его боевой (открытой) конфигурации.

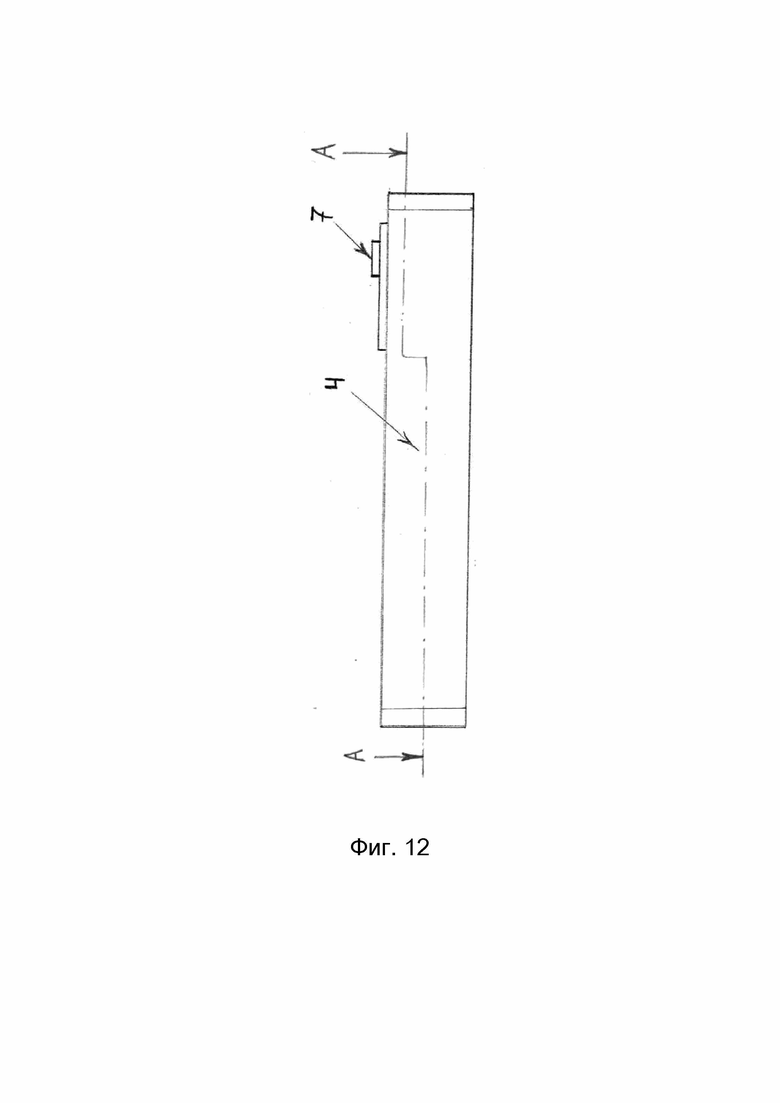

• Фиг. 12 вид снизу скрытого пистолета в соответствии с вариантом осуществления изобретения в его боевой (открытой) конфигурации.

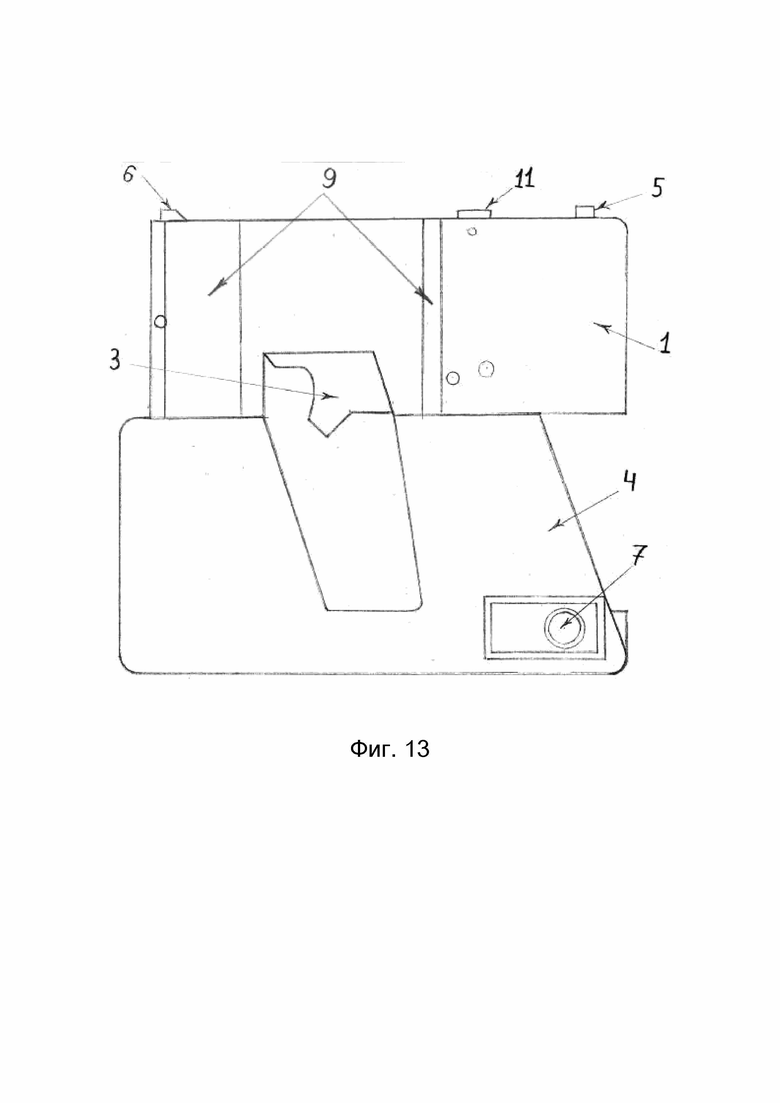

• Фиг. 13 вид справа сбоку скрытого пистолета в соответствии с вариантом осуществления изобретения в его боевой (открытой) конфигурации.

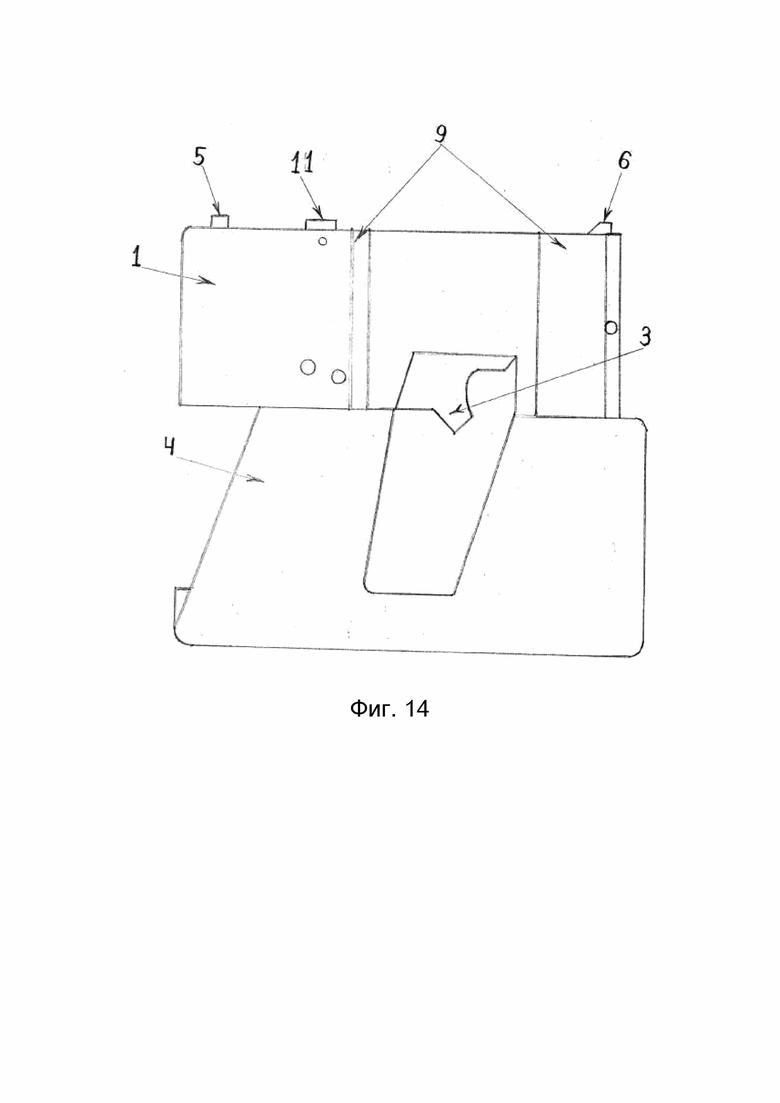

• Фиг. 14 вид слева сбоку скрытого пистолета в соответствии с вариантом осуществления изобретения в его боевой (открытой) конфигурации.

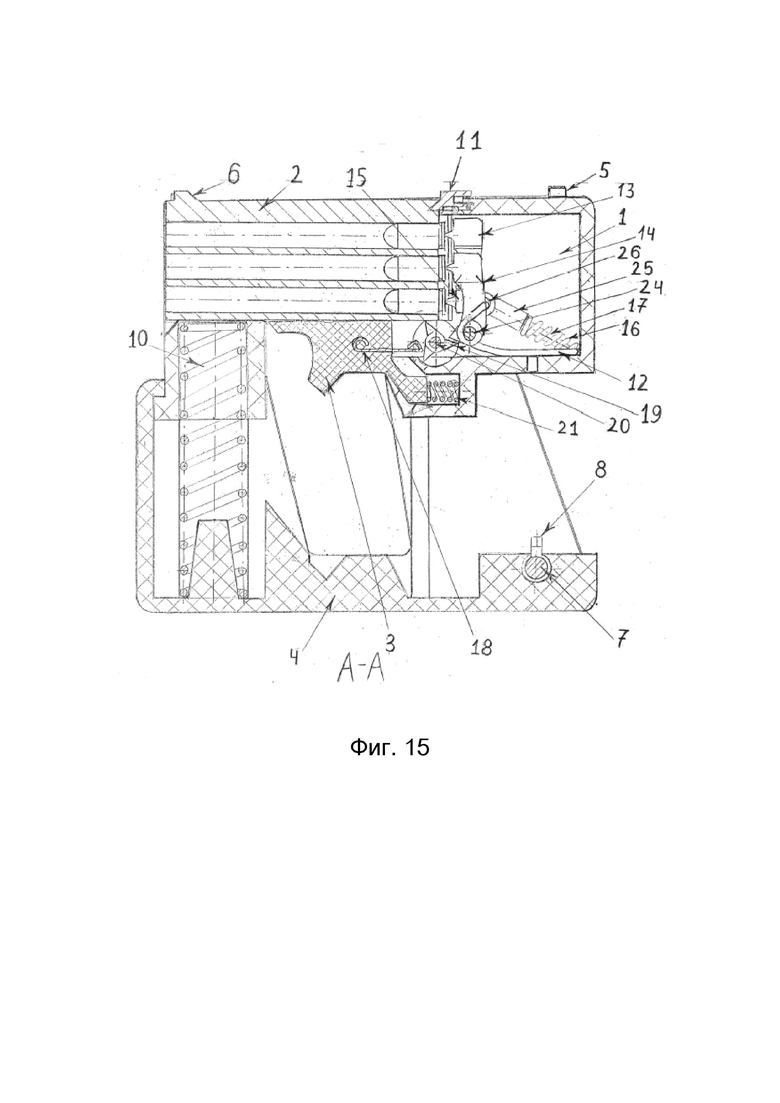

• Фиг. 15 вид в разрезе по сечению А-А, изображенного на Фиг. 12, скрытого пистолета в соответствии с вариантом осуществления изобретения в его боевой (открытой) конфигурации.

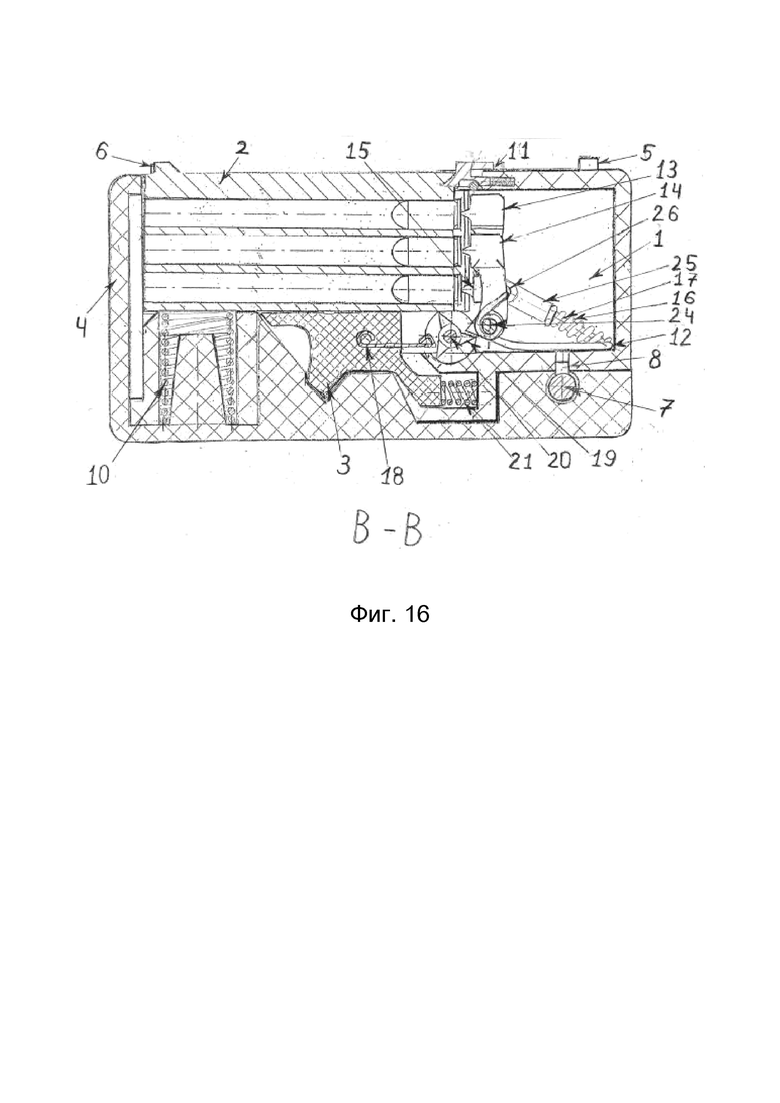

• Фиг. 16 вид в разрезе по сечению Б-Б, изображенного на Фиг. 6, скрытого пистолета в соответствии с вариантом осуществления изобретения в его походной (закрытой) конфигурации.

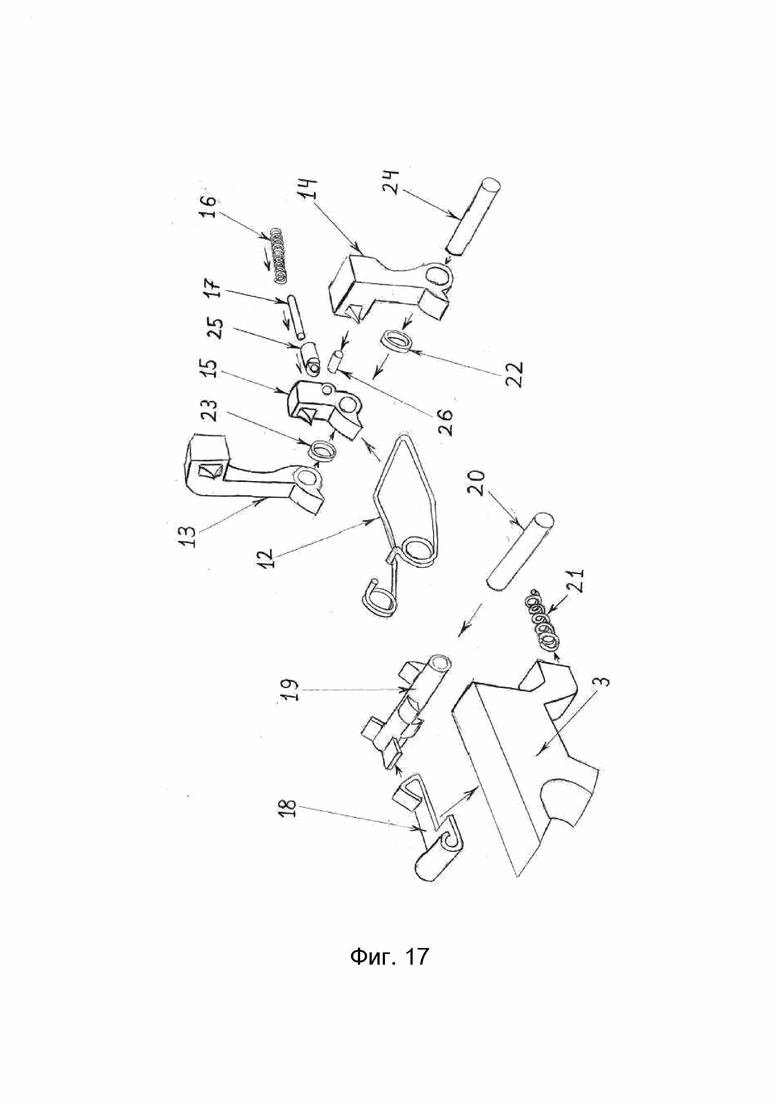

• Фиг. 17 вид на один из возможных вариантов ударно-спускового механизма пистолета в разобранном состоянии в аксонометрии.

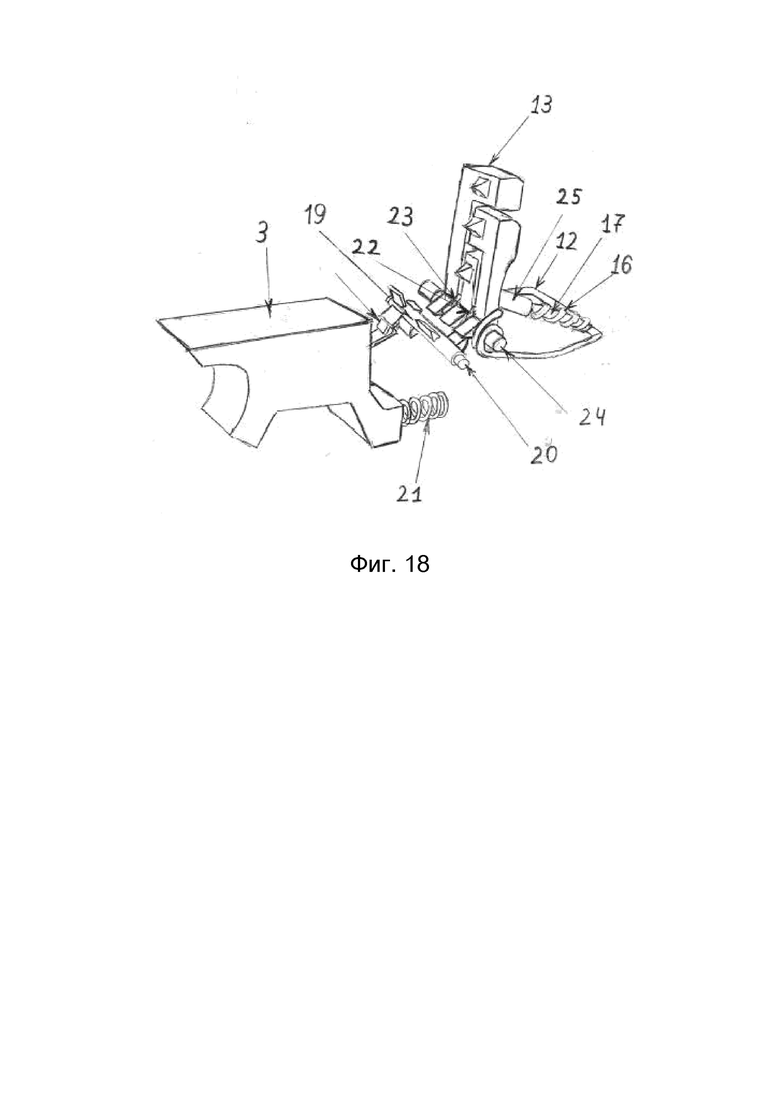

• Фиг. 18 вид на один из возможных вариантов ударно-спускового механизма пистолета в собранном состоянии, вне ствольной коробки в аксонометрии.

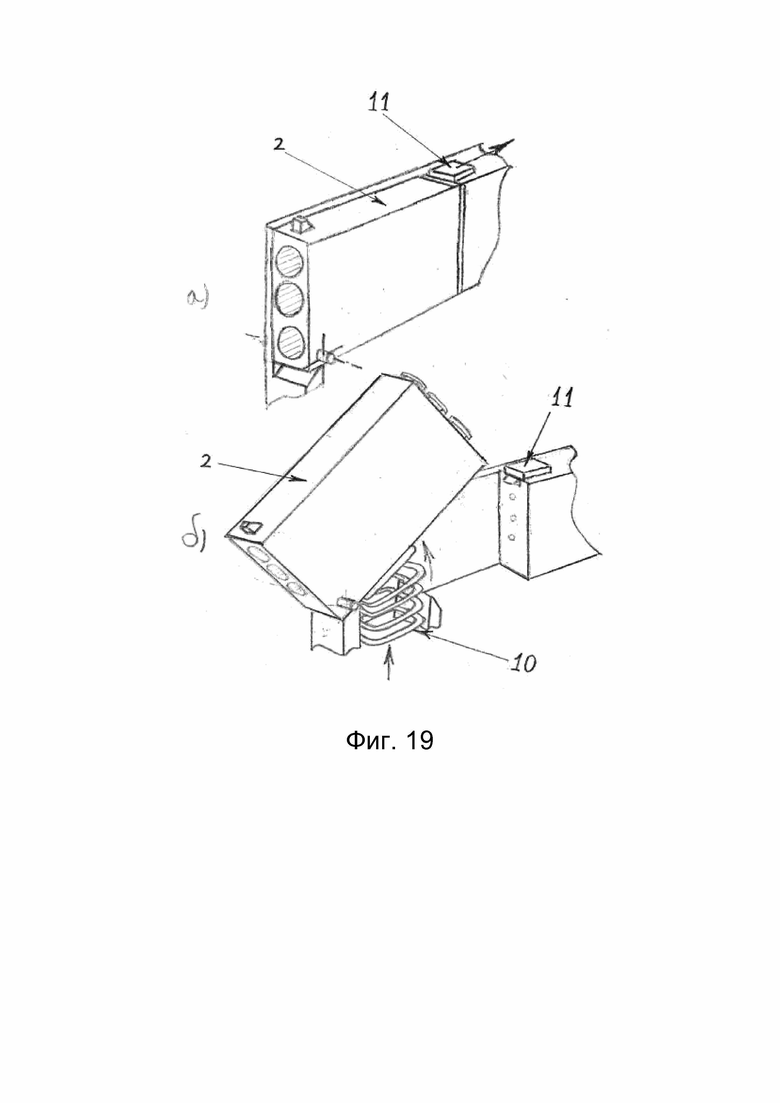

• Фиг 19 Показан принцип открытия блока стволов для возможности перезарядки оружия.

Осуществление изобретения

Скрытый пистолет в соответствии с вариантом осуществления представлен на Фиг. 1 и включает в себя ствольную коробку 1, блок стволов 2, спусковой крючок 3, и пистолетная рукоятка-крышка 4, что типично для короткоствольного оружия известного в данной области техники. В скрытый пистолет дополнительно входят: целик 5, мушка 6, кнопка 7, которая служит для раскрытия пистолета из походного в боевое положение, также она служит фиксатором пистолета в сложенном виде за счет зацепления зубом 8 за ствольную коробку 1. В этом пистолете спусковой крючок 3 становится доступным, если пистолет находится разложенном состоянии, при сложенном состоянии пистолетная рукоятка-крышка 4 блокирует спусковой крючок 3, что не позволит произвести выстрел нажимая на спусковой крючок 3.

Фиг. 2 представляет собой тот же вариант скрытого пистолета в походной (закрытой) конфигурации. Чтобы изменить конфигурацию пистолета из боевого положения (открытое) в походное (закрытое), нужно приложить усилие на ствольную коробку 1 и пистолетную рукоятку-крышку 4 по направлению друг к другу. При этом ствольная коробка 1 начнет скользить своими пазами 9 по ответным выступам в пистолетной рукоятке-крышке 4 до полного закрытия пистолета. Чтобы изменить конфигурацию пистолета из походного положения (закрытое) в боевое (открытое), нужно нажать на кнопку 7 (имеющую сходство с камерой телефона), при этом зуб 8 выходит из зацепления со ствольной коробкой 1, пистолетная рукоятка-крышка 4 под действием пружины 10 поднимает ствольную коробку 1, открывает доступ к спусковому крючку 3 и открывает каналы ствола таким образом, чтобы можно было произвести стрельбу. При этом ствольная коробка 1 начнет скользить своими пазами 9 по ответным выступам в пистолетной рукоятке-крышке 5 до полного открытия пистолета. В походной (закрытой) конфигурации, скрытый пистолет имеет форму, размер и внешний вид единого смартфона или портативного зарядного устройства (повербанка). Скрытый пистолет может иметь вид смартфона или повербанка любой марки (например, Apple iPhone, Samsung Galaxy и т.д.) или смартфона в защитном чехле (например, Otterbox, Case-Mate и т.д.).

Фиг. 2-8 представляет обзор на скрытый пистолет в его походной (закрытой) конфигурации и иллюстрирует внешний вид смартфона в этой конфигурации. Ствольная коробка 1, и пистолетная рукоятка-крышка 4 выполнены таким образом, чтобы создать комбинированный фасад мобильного телефона (в защитном чехле или без него) или повербанка. Как видно на Фиг. 1-5 и 7-8 скрытый пистолет также включает защелку блока стволов 11 для возможности перезарядки пистолета. В боевом (открытом) положении пистолет остается за счет давления пружины 10 на блок стволов 2. В предпочтительном варианте защелка блока стволов 11 перемещается между зафиксированным (вперед) и разблокированным (назад) положениями. Сам блок стволов 2 проворачивается вверх по оси во время нажатия на кнопку 11. Блок стволов 2 открывается вверх и подпружинен пружиной 10 для того, чтобы блок стволов 2 оставался в открытом состоянии для перезарядки пистолета. Более подробно это видно на Фиг. 19, где под буквой А показано положение блока стволов 2 в закрытом виде, и под буквой Б показано положение блока стволов 2 в открытом виде, после нажатия на защелку блока стволов 11 для перезарядки оружия. Также видно, что блок стволов подпружинен пружиной 10. Другие типы защелок блока стволов также рассматриваются как возможные варианты исполнения (рычажное, вращающееся и т.д.).

Фиг. 9-14 представляет тот же вариант скрытого пистолета, показанного на Рис. 1-8, но в боевом(открытом) положении. Как лучше всего видно на Рис. 13-14, пистолетная рукоятка-крышка 4 опускается вниз, чтобы показать спусковой крючок 3. Предпочтительный вариант включает в себя пружину 10 для быстроты раскрытия.

Фиг. 15 показывает поперечное сечение по линии A-A Фиг. 12, показывающее внутренние компоненты скрытого пистолета в его боевой (открытой конфигурации) Фиг. 16 показывает поперечное сечение по линии Б-Б Фиг. 6, показывающее внутренние компоненты скрытого пистолета в его походной (закрытой конфигурации). Более подробно ударно-спусковой механизм подетально показан на Фиг 17. Также показан ударно-спусковой механизм в собранном виде без ствольной коробки 1 на Фиг. 18.Скрытый пистолет включает боевую пружину 12, которая давит на два курка 13 и 14. Для курка 15 имеется отдельная боевая пружина 16 и направляющая 17 для нее. И хотя в данном варианте у пистолета три ствола возможно исполнение пистолета с двумя и одним стволом. В данном варианте пистолета имеется блок стволов и отсутствует затвор, имеется свой ударно-спусковой механизм, однако это не исключает возможности применения другого типа боепитания, например магазинный, барабанный, шнековый, трубчатый и др. или другого типа ударно-спускового механизма и механизма запирания канала ствола, (например продольно-скользящим затвором, поворотом затвора, перекоса затвора, перекоса ствола, роликовое запирание, поворотом ствола, и другие). При нажатии на спусковой крючок 3 он движется в крайнее заднее положение, при этом рычаг-пружина 18 начинает вращать шептало 19 с тремя выступами, которые расположены таким образом, чтобы при каждом нажатии спускового крючка 3 приводить последовательно в движение каждый из курков. Вращение шептала 19 происходит вокруг оси 20. Как только спусковой крючок 3 доходит до крайнего заднего положения курок выходит из зацепления с выступом шептала 19 и под действием боевой пружины ударяет по капсюлю патрона находящегося в канале ствола. Происходит выстрел, под действием пороховых газов пуля вылетает из канала ствола и движется далее по инерции. При отпускании спускового крючка 3 он движется до крайнего переднего положения под действием возвратной пружины 21. При этом вращение шептала 19 в обратную сторону не происходит из-за того, что выступ на курке не дает этого сделать. Спусковой крючок 3 двигаясь в переднее положение тянет за собой рычаг-пружину 18, она изгибается и выходит из зацепления с шепталом 19. После этого пистолет готов для повторной стрельбы уже из другого ствола. Цикл повторяется. При стрельбе шептало 19 вращается только в одну сторону, поочередно воздействуя на курки 13, 14 и 15 своими выступами. Курки сделаны таким образом, чтобы ударяющая часть была выстроена в прямую линию, что позволило установить блок стволов вертикально. Также в пистолете имеются кольца 22 и 23, которые не позволяют куркам касаться друг друга, ось курков 24, на которую устанавливаются курок 13, курок 14 и курок 15, а также боевая пружина 12, кольца 22 и 23. Боевая пружина 16 курка 15 выполнена в виде спиральной пружины, которая установлена на направляющую 17. Ход боевой пружины 16 ограничивает поршень 25, который крепится к ударнику 15 с помощью оси 26.

Конструкционные материалы для различных компонентов скрытого пистолета желательны как можно более легкими, термоустойчивыми, износостойкими, и прочными для многократного использования. Ствольную коробку 1, спусковой крючок 3 и пистолетную рукоятку-крышку 4 предпочтительно изготавливаются из стеклонаполненного полиамида, чтобы снаружи скрытый пистолет выглядел как сотовый телефон или повербанк, имел небольшой вес, но был достаточно прочным, чтобы функционировать в качестве огнестрельного оружия. Эти компоненты также могут быть изготовлены из алюминия, карбона, или нержавеющей стали. Блок стволов 2 предпочтительно изготавливать из стали 30ХРА для долговечности, но также может быть выполнен из нержавеющей стали. Пружина 10, рычаг-пружина 18, возвратная пружина 21, боевая пружина 12 и боевая пружина 16 предпочтительно изготавливаются из пружинной стали 60с2а, но также могут быть изготовлены из другой пружинной стали. Из-за суровых условий эксплуатации предпочтительным материалом для ударников 13, 14 и 15, является углеродистая сталь, но также они могут быть изготовлены из более легкого высокопрочного материала, такого как титан. Предпочтительный материал для других компонентов скрытого пистолета - углеродистая сталь, но также может использоваться нержавеющая сталь. Хотя вышеуказанные конструкционные материалы являются предпочтительными для настоящего изобретения, специалистам в данной области будут известны другие материалы, которые могут быть заменены из соображений производительности, долговечности, стоимости и эстетических соображений.

Таким образом, предлагаемое огнестрельное оружие, приближенное по внешнему виду к смартфону позволяет добиться заданного результата. Прежде всего скрыты все элементы конструкции, которые могут выдать что устройство является огнестрельным оружием, такие как канал ствола и спусковой крючок. Присутствует возможность быстрого раскрытия оружия из сложенного состояния в открытое(боевое) за счет силы сжатой пружины и имеется возможность быстрого раскрытия оружия из сложенного состояния в открытое(боевое) одной рукой по нажатию кнопки.

Пистолет, замаскированный под мобильный телефон, содержит ствольную коробку, спусковой крючок, ударно-спусковой механизм, рукоятку удержания, один ствол или блок стволов. Рукоятка удержания выполнена в виде крышки и регулируется между походным положением и боевым. Ствольная коробка и рукоятка удержания-крышка создают комбинированный фасад мобильного телефона. В сложенном положении спусковой крючок замаскирован в пистолетной рукоятке, и каналы стволов не видны. Технический результат - полное скрытие элементов конструкции огнестрельного оружия, возможность быстрого раскрытия оружия из походного положения в боевое одной рукой. 19 ил.

Пистолет, замаскированный под мобильный телефон, содержащий ствольную коробку, спусковой крючок, ударно-спусковой механизм, рукоятку удержания, один ствол или блок стволов, отличающийся тем, что рукоятка удержания выполнена в виде крышки и регулируется между походным положением и боевым, ствольная коробка и рукоятка удержания-крышка выполнены таким образом, что создают комбинированный фасад мобильного телефона, при этом в сложенном положении спусковой крючок замаскирован в пистолетной рукоятке и каналы стволов не видны.
